PL
INSTRUKCJA ORYGINALNA (OBSŁUGI)
IMADŁO WIELOPOŁOŻENIOWE 70 MM
35-026
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ
DO DALSZEGO WYKORZYSTANIA.
BEZPIECZEŃSTWO
• Zachować porządek w miejscu pracy – brak porządku w miejscu pracy zwiększa prawdopodobieństwo wypadku.
• Nie dopuszczać dzieci i osób niepowołanych do pracy z urządzeniem.
• Imadło zawiera elementy ruchome. Nie pracować w luźnych ubraniach i biżuterii w celu uniknięcia wciągnięcia w mechanizm imadła. Trzymać włosy z dala od narzędzia.
• Stosować odpowiednią odzież ochronną – rękawice i okulary ochronne.
• W czasie pracy należy stale zachować uwagę i zwracać uwagę na otoczenie.
• Nie przeciążać urządzenia. Zbyt mocny docisk może spowodować uszkodzenie imadła lub obrabianego przedmiotu.
• Nie używać narzędzia w przypadku stwierdzenia jego uszkodzenia.
• Regularnie kontrolować stan techniczny urządzenia i stosować
odpowiednią konserwację. Stan techniczny urządzenia należy kontrolować każdorazowo przed pracą.
• Pracować w sposób precyzyjny i uważny – fragment kowadła może zostać zniszczony podczas bezpośredniego uderzenia twardym narzędziem, co może skutkować obrażeniami.
• Używać tylko akcesoriów i części zamiennych rekomendowanych przez producenta.
• Napraw dokonywać może jedynie osoba wykwalifikowana.

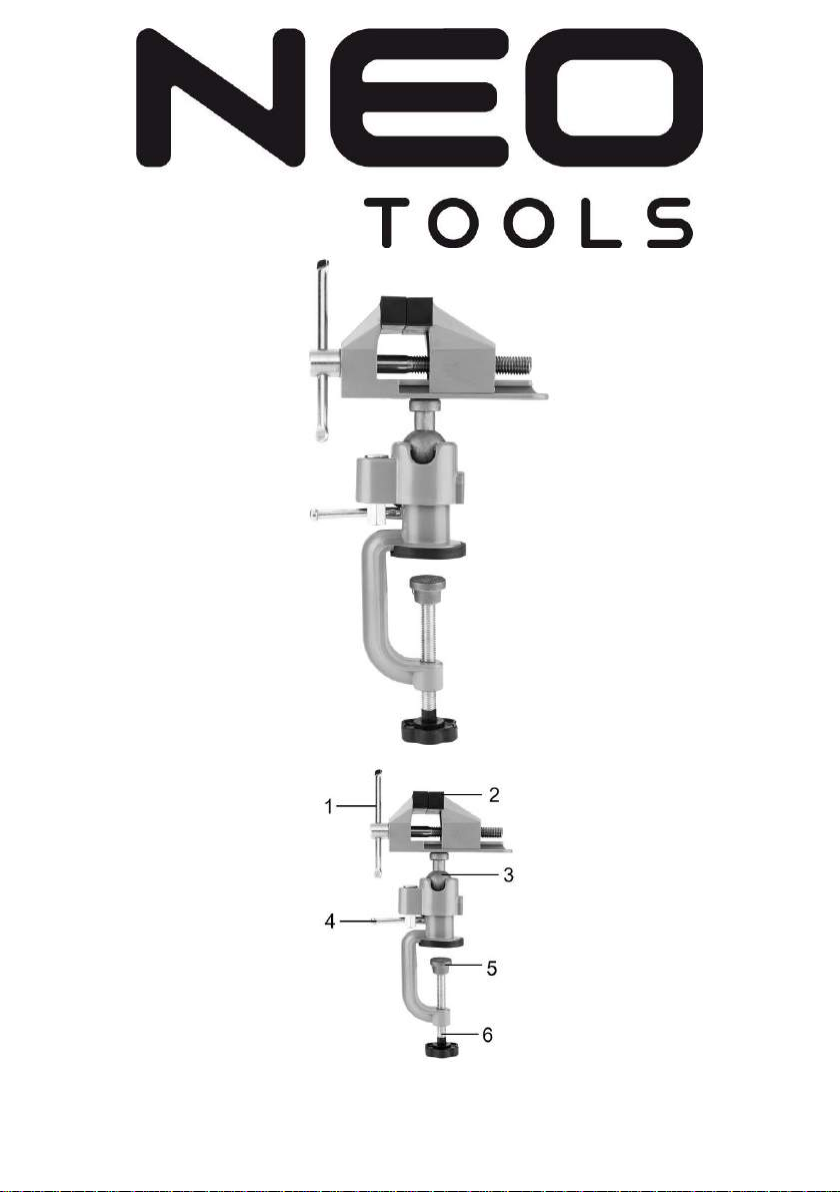

OPIS RYSUNKU
1. Dźwignia zaciskania szczęk
2. Szczęki
3. Przegub
4. Dźwignia blokady przegubu
5. Docisk śrubowy
6. Pokrętło docisku
DANE TECHNICZNE
35-026
Szerokość szczęk
70 mm
Maksymalne rozwarcie szczęk
53 mm
Masa
0,79 kg
Materiał wykonania korpusu
Aluminium
INSTRUKCJA OBSŁUGI Montaż imadła
Imadło jest przeznaczone do montażu na stole warsztatowym lub innej powierzchni o odpowiedniej wytrzymałości. Stół warsztatowy powinien być odpowiednio ciężki lub trwale przymocowany do podłoża w celu uniknięcia drgań i wstrząsów w czasie pracy.
1. Ustawić imadło w miejscu montażu. Powierzchnia stołu powinna znajdować się pomiędzy podstawą imadła a dociskiem śrubowym.
2. Dokręcić śrubę dociskową, przyciskając imadło do stołu warsztatowego.
Pozycja imadła
Przegub kulisty umożliwia obracanie szczęk imadła w dowolnym kierunku. Aby to zrobić należy poluzować śrubę blokady przegubu, następnie ustawić szczęki w wymaganej pozycji. Dokręcić śrubę blokady przegubu
Zaciskanie imadła
Szczęki rozszerza się poprzez przekręcanie dźwigni przeciwnie do kierunku ruchu wskazówek zegara. Po osiągnięciu odpowiedniego rozwarcia można umieścić chwytany element między szczękami. Szczęki zaciska się poprzez dokręcenie dźwigni zgodnie ze wskazówkami zegara. Przedmiot obrabiany należy dociskać z umiarkowaną siłą zapewniającą stabilność. Zbyt duża siła docisku może spowodować uszkodzenie
chwytanego elementu.
PRZECHOWYWANIE I KONSERWACJA
W celu zachowania długotrwałej sprawności urządzenia po każdym użyciu powinno być ono czyszczone poprzez przetarcie, odkurzenie lub przedmuchanie. Nie należy używać rozpuszczalników ani środków mogących spowodować korozję imadła. Regularnie smarować elementy ruchome. Przechowywać w suchym i czystym miejscu, poza dostępem dzieci.
OCHRONA ŚRODOWISKA
Produktu nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego
1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z
późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.
GWARANCJA I SERWIS
Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail [email protected]
Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl
EN
TRANSLATION (USER) MANUAL
BALL JOINT SWIVEL VISE 70 MM
35-026
CAUTION: BEFORE USING THE DEVICE READTHIS MANUAL CAREFULLY AND KEEP IT FORFUTURE REFERENCE.
SAFETY
• Keep the workplace clean – disorder in the workplace increases the likelihood of an accident.
• Keep children and unauthorized people away from the device
• The vice contains moving parts. Do not work with loose clothes and
jewelry to avoid being caught in the vice mechanism. Keep your hair away from the tool.
• Use appropriate protective clothing - protective gloves and glasses.
• When working, keep a natural, stable position. If necessary, adjust
the position of the vice.
• During work, always be aware of your surroundings.
• Do not overload the device. Too much force may cause damage to
the vise or crush the workpiece.
• Do not use the tool if it’s damaged.
• Check the technical condition of the device on regular manner and
use proper way of maintenance. Technical condition of the tool should always be inspected before use.
• Work in safe and precise way. Front part of the vise may crack on direct hit with hard tool, which may cause damage to the operator.
• Use only spare parts and accessories recommended by manufacturer.
• Repairs may only be performed by a qualified person.
DESCRIPTION
1. Main vise handle
2. Jaws
3. Ball joint
4. Ball joint locking lever
