Перед установкой необходимо полностью прочесть и понять данные инструкции
1 ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
Благодарим Вас за приобретение
пробоотборного оборудования компании
Neotecha. Данная продукция объединяет
всебе последние конструктивные разработки
и соответствующие технологии, и при этом,
требует минимального обслуживания при
В вафельном корпусе с штифтовым адаптером
правильном обслуживании и обращении.
Прежде чем приступить к каким-либо
работам по обслуживанию пробоотборных
устройств Sapro компании Neotecha
необходимо ознакомиться и понять
следующие инструкции. Любые вопросы
поданным инструкциям следует направлять
в компанию Neotecha или любому
авторизованному дистрибьютору.
В вафельном корпусе с адаптером для бутылки
В фланцевом корпусе с штифтовым адаптером
В фланцевом корпусе с адаптером для бутылки
2 ЭКСПЛУАТАЦИЯ
Детали процедур по установке и
эксплуатации можно найти в отдельных
публикациях: Инструкции по обслуживанию
иустановке VCIOM-01977 и VCIOM-01978.
3 БЕЗОПАСНОСТЬ
Перед тем, как приступить к разборке,
убедитесь, что оборудование было тщательно
очищено. В любых случаях средства
индивидуальной защиты, такие как перчатки,
защита глаз и т.д., необходимо применять
при эксплуатации, очистке и обслуживании
системы. Особое внимание следует уделить
любым национальным или дополнительным
правилам безопасности, принятым
вкомпании, при работе с опасной средой.
Требования к защите к окружающей среды
могут варьироваться в зависимости от страны
или промышленности, в которой применяется
оборудование, и эти требования должны
строго соблюдаться.
Пробоотборные клапаны и спринцовки
Sapro представляют собой прецизионно
спроектированные устройства, которые
необходимо сохранять в чистоте и правильно
обслуживать для безупречной работы.
Устройства Sapro необходимо периодически
проверять с целью убедиться в отсутсвии
протечек через уплотнения, как это показано
ниже:
a. Седло клапана
Чрезмерная влажность на головке
предохранительной сливной пробки может
означать протечку через седло клапана.
(Вдальнейшем смотрите инструкции
позамене).
b. Уплотнение шпинделя
Снимите желтую винтовую пластиковую
заглушку с порта обнаружения протечек
накорпусе клапана Sapro.
Чрезмерная влажность в этой точке может
указывать на протечку через уплотнение
шпинделя. (В дальнейшем смотрите
инструкции по замене).
c. Уплотнение форсунки спринцовки
Когда проба была отобрана в спринцовку,
проверьте место уплотнения форсунки,
кольцевые уплотнения и уплотнения
поршня на цилиндре. Любая протечка
свидетельствует о необходимости заменить
соответствующие прокладки. (В дальнейшем
смотрите инструкции по замене).
5 ОЧИСТКА СПРИНЦОВКИ
После каждого использования спринцовки
Sapro, устройство должно быть тщательно
очищено с соответствующей очищающей
жидкостью, как это указано ниже:
1. Отожмите рабочий рычаг (8) от корпуса
цилиндра (9) и закрепите в положении,
перемещая вместе с фиксирующим
рычагом (6) из положения B в положение С.
2. Опустите кончик форсунки в сосуд с
чистящим раствором.
3. Втяните и отожмите шток поршня
несколько раз, пока спринцовка не станет
чистой.
9
8
C
B
Очистка спринцовки
6
2
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
Рисунок 1
a
b
11
10
9
5
6
2/3
7
4a4
Рисунок 2
6 СПРИНЦОВКА SAPRO: ОБСЛУЖИВАНИЕ
6.1 Разборка спринцовки
Разборка спринцовки для очистки,
стерилизации или замены компонентов
осуществляется в следующем порядке
(См.Рис. 1).
1. Отвинтите торцевую крышку (13) корпуса и
удалите сборку цилиндра (10, 11, 12, 13 и
14) из корпуса спринцовки (9).
2. Отвинтите захват (14) и снимите торцевую
крышку (13) корпуса.
3. Вытолкните сборку поршня (11) из
цилиндра (12) в направлении стрелки (a),
выдавливая, таким образом, основание
цилиндра (10) из цилиндра. Направление
выдавливания важно во избежание
повреждения уплотнений поршня.
4. Очистите все разобранные детали и
принеобходимости замените их.
ПРЕДОСТЕРЕЖЕНИЕ
собирайте спринцовку в последовательности
обратной приведенной выше, убедившись, что
поршень вставлен в цилиндр по направлению
стрелки (b).
6.2 Замена уплотнения форсунки
спринцовки
Если уплотнение форсунки протекает, его
необходимо заменить, соблюдая следующую
процедуру.
13
14
12
Рисунок 3
3. Убедитесь, что проставка (4) и шайба (4a)
сняты с форсунки.
4. Поместите форсунку на твердую
поверхность. Поместите инструмент №1
сверху форсунки и выбивайте киянкой до
тех пор, пока сборка уплотнений форсунки
(2 и 3) выпадет из форсунки. (См. Рис. 3).
6.4 Замена уплотнения
1. Поместите форсунку (5) в инструмент № 4,
как показано (См. Рис. 4).
2. Нанесите немного силиконовой смазки
на сменную сборку уплотнений форсунки
(2и 3) и вставьте в полость форсунки.
3. Вставьте инструмент № 3 в форсунку
и поместите инструмент № 2 над
инструментом № 3, как показано.
4. Вколачивайте инструмент № 2 киянкой до
тех пор, пока сборка уплотнений форсунки
правильно разместится в форсунке.
5. Замените проставку (4) и шайбу (4a) на
шпинделем спринцовки, как показано
наРис. 2.
6. Замените сборку форсунки над
шпинделем спринцовки и завинтите
внужное положение.
1. После того, как снимите крышку
спринцовки, ослабьте два комплекта
винтов (6).
2. Отвинтите форсунку (5) от головки
спринцовки (7).
3
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ

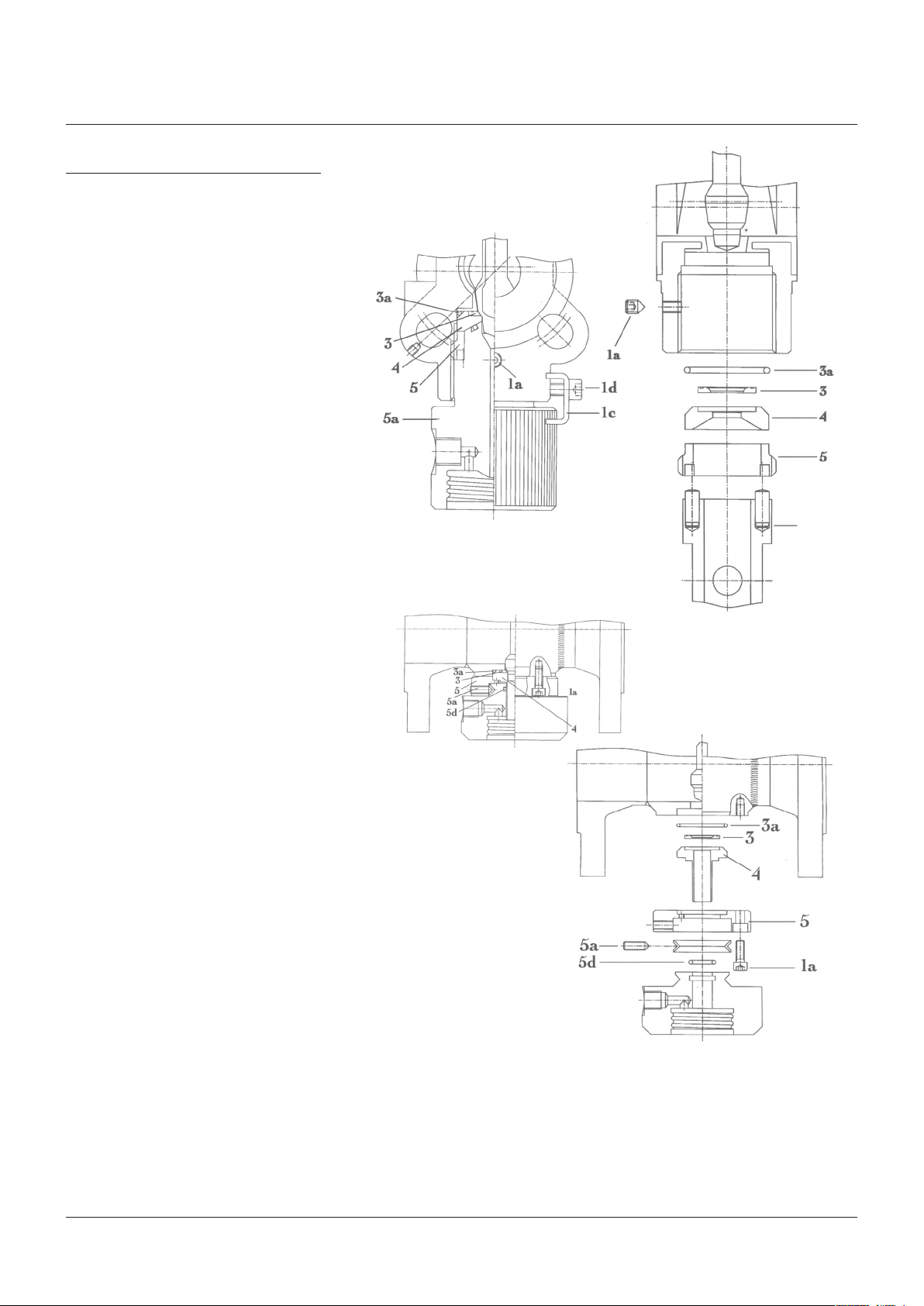

7 ЗАМЕНА СЕДЛА КЛАПАНА
A. Модели с адаптером для бутылки
1 Вафельная конструкция корпуса (См. Рис. 5
и Рис. 6)
Вам потребуется: Рем. комплект - SV-Set 1
набор инструмента - SV-W2.
1.1 Снимите клапан Sapro с трубопровода.
1.2
Ослабьте винт с шестигранной головкой
(1d) и снимите предохранительный
палец(1c).
1.3
Отвинтите и снимите адаптер бутылки(5a).
1.4 Ослабьте установочный винт (1a).
1.5 Используя 2-х штифтовый гаечный ключ
(предоставляется с набором инструмента
SV-W2), отвинтите фиксирующее кольцо(5)
для доступа к кольцевому уплотнению
сборки седла клапана (3a), мягкому
уплотнению (3) и седлу клапана (4).
1.6 Очистите адаптер бутылки, седло клапана
и фиксирующее кольцо.
1.7 Замените кольцевое уплотнение (3a) и
уплотнение седла (3) новыми деталями и
ремонтного комплекта SV-Set 1.
2 Конструкция с фланцевым корпусом (См.
Рис. 7 и Рис. 8)
Вам потребуется: Рем. комплект - SV-Set 1
набор инструмента - SV-W2.
2.1 Снимите клапан Sapro с трубопровода.
2.2 Ослабьте три установочных винта (5a) и
снимите сборку адаптера бутылки.
2.3 Снимите четыре винта под внутренний
шестигранник (1a) и снимите
фиксирующий фланец (5) для доступа
ккольцевому уплотнению седла клапана
(3a), мягкого уплотнения (3) и держателя
седла клапана (4).
2.4 Очистите адаптер бутылки, фиксирующий
фланец и седло клапана.
2.5 Замените кольцевые уплотнения (3a, 5d) и
уплотнения седла (3) новыми деталями из
комплекта уплотнений в наборе SV-Set 1.
2.6 Повторная сборка осуществляется
вобратном порядке.
Рисунок 6
,
Рисунок 5
Рисунок 7
2-х штифтовый
ключ
Рисунок 8
4
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
B. Модели с штифтовым адаптером
3 Конструкция с вафельным корпусом
(См.Рис. 9 и Рис. 10)
Вам потребуется: Рем. комплект - SV-Set 1
набор инструмента - SV-W1.
3.1 Снимите клапан Sapro с трубопровода.
3.2 Ослабьте установочные винты (1a) и
отвинтите сборку штифтового адаптера
(5) для доступа к кольцевому уплотнению
сборки седла клапана (3a), мягкому
уплотнению (3) и седлу клапана (4).
3.3 Очистите сборку штифтового адаптера,
углубление в корпусе клапана и седло
клапана.
3.4 Замените кольцевое уплотнение (3.) и
уплотнение седла (3) новыми деталями из
комплекта уплотнений в наборе SV-Set 1.
3.5 Повторная сборка осуществляется в
обратном порядке.
4 Конструкция с фланцевым корпусом
(См.Рис. 11 и Рис. 12)
Вам потребуется: Рем. комплект - SV-Set 1
набор инструмента - SV-W1.
4.1 Снимите клапан Sapro с трубопровода.
4.2 Снимите четыре винта под внутренний
шестигранник (1a) и снимите сборку
штифтового адаптера (5) для доступа к
кольцевому уплотнению сборки седла
клапана (3a), мягкому уплотнению (3) и
седлу клапана (4).
4.3 Очистите сборку штифтового адаптера,
углубление в корпусе клапана и седло
клапана.
4.4 Замените кольцевое уплотнение (3.) и
уплотнение седла (3) новыми деталями из
комплекта уплотнений в наборе SV-Set 1.
4.5 Повторная сборка осуществляется в
обратном порядке.
Рисунок 10Рисунок 9
Рисунок 11
Рисунок 12
5
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
8 ЗАМЕНА УПЛОТНЕНИЯ ШПИНДЕЛЯ
A. Разборка кожуха
Если в процессе проверки порта протечки
была обнаружена чрезмерная влажность
(см. выше), то причиной этого может быть
износ уплотнения шпинделя. Замена
уплотнений должна осуществляться при
соблюдении следующей процедуры.
1. Определите номер модели
рассматриваемого клапана Sapro.
Номер модели клапана Sapro указан на
металлической табличке, прикрепленной
к внешнему кожуху клапана.
2. Сверьтесь с Таблицами 1 и 3 и определите
соответствующие ремонтный комплект
и набор инструмента, необходимые для
данного клапана Sapro.
3. Снимите клапан Sapro с трубопровода.
11c
9a
9b
10b
Рычаг показан в
закрытом положении
9a
11c
Рычаг показан в
открытом положении
9
8
8a
10a
9
8
8a
ПРИМЕЧАНИЯ
Для устройств с адаптером для бутылки и только
ручным штурвалом (См. Рис. 13)
a. Отвинтите штурвал (10a).
b. Сдвиньте защиту (10b).
c. Снимите установочный винт (9a) и зафиксируйте
гайку (9b).
ПРЕДОСТЕРЕЖЕНИЕ
Кожух (9) находится под напряжением пружины.
Аккуратно соблюдайте данные инструкции.
4. Снимите два винта под внутренний
шестигранник (8) и замените их двумя
резьбовыми стрежнями из устройства
натяжения пружины из комплекта
инструментов SV-W3.
5. Поместите пластины с двумя отверстиями
на резьбовые стержни вслед за шайбами
и зафиксируйте барашковой шайбой,
какпоказано на Рис. 13.1/14.1.
6. Снимите два оставшихся винта под
внутренний шестигранник.
7. Постепенно ослабьте барашковые шайбы
до полного снятия напряжения с пружины
в кожухе, после чего снимите резьбовые
стержни.
8. Снимите кожух (9) и прокладку (8a)
скорпуса клапана.
9. Только для моделей с штифтовым
адаптером: снимите и замените
уплотнение Х-образного профиля (9a)
(См.Рис. 14).
10. Снимите пружину (11c) со шпинделя.
11. Зажмите торец сборки шпинделя в тисках
с мягкими губками и потяните корпус в
сторону от сборки шпинделя.
12. Отделите все детали сборки шпинделя,
как показано на Рис. 15 и определите
компоненты в соответствующем
ремонтном наборе, которые необходимо
заменить.
Сборка устройства
натяжения пружины
Рисунок 14Рисунок 13
Рисунок 14.1Рисунок 13.1
6
a
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
B. Сборка уплотнения
ПРИМЕЧАНИЕ
Рекомендуется менять все мягкие уплотнения
одновременно.
• В соответствии с Таблицами 1 и 3, определите
ремонтный набор, тип уплотнения шпинделя и
набор инструмента необходимый для данного
клапана Sapro.
• Закрепите в тисках клапан Sapro корпусом вверх.
Не повредите уплотнительные поверхности из
перфторированного сополимера.
• Нанесите немного силиконовой смазки перед
осуществлением сборки.
• Ознакомьтесь с инструкциями по сборке
приведенными ниже применительно к типам А
или В устанавливаемого уплотнения шпинделя
(См. Таблицу 1).
1 Сборки уплотнений шпинделя типов А и В
1.1 Вставьте шпиндель (2) клапана в корпус
Sapro body пока он упрется в седло
клапана.
1.2 Поместите седло шпинделя (6) над
шпинделем и надавите вниз при помощи
инструмента установки уплотнения
шпинделя, который входит в комплект
инструментов SV-W3. Аккуратно
постукивайте инструмент установки
киянкой до тех пор, пока уплотнение
шпинделя окажется на дне полости.
1.3 Поместите на шпиндель по порядку
остальные компоненты сборки
шпинделя, как это показано на Рис. 15
A и B, заменив детали, содержащиеся
всоответствующем ремонтном наборе.
1.4 Приступайте к сборке кожуха, как это
описано в следующем разделе.
Рисунок 15
Типы уплотнений шпинделя для клапана Sapro
10
11
11a
11b
7
7a + b
11c
7c
7d
6
6a
10b
10a
11
10
7
7
7c
7d
6
6a
2
2
Тип BТип A
7
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
C. Повторная сборка кожуха
1 Только для устройств со штифтовым
адаптером (уплотнение шпинделя типа B)
(См. Рис. 16)
1.1 Поместите прокладку (8a) на корпус
клапана.
1.2 Ввинтите пружинную опору (10) на
шпиндель вручную, после чего отпустите
на четверть оборота.
1.4 Поместите кожух на корпус клапана
над спиральной пружиной и ввинтите
два резьбовых стержня из комплекта
натяжения пружины в наборе инструмента
SV-W3 в отверстия в корпусе клапана.
1.5 Поместите пластины с двумя
отверстиями на резьбовые стержни
вслед за шайбами и зафиксируйте кожух
к корпусу барашковыми шайбами.
1.6 Ввинтите два винта под внутренний
шестигранник (8) в два оставшихся
отверстия в кожухе/корпусе и затяните.
1.7 Снимите устройство натяжения пружины
и замените на винты под внутренний
шестигранник (8).
Затяните все четыре винта с тем, чтобы
убедиться в полном сжатии спиральной
пружины.
1.8 Слегка навинтите индикатор положения
(10b) на головку шестигранного винта
(10a) через верх кожуха, убедившись
втом, что он в притык к кожуху.
2 Только для устройств с адаптером для
бутылки (уплотнение шпинделя тип А)
(См.Рис.17и 18)
2.1 Поместите прокладку (8a) на корпус
клапана.
2.2 Навинтите опору пружины (11a)
нашпиндель до контакта с фонарным
кольцом уплотнения (7a).
2.3 Ввинтите соединительный стержень
(10) в опору пружины вручную,
послечего отпустите против часовой
стрелки до момента, когда отверстие
в соединительной штанге совпадет
со следующим отверстием в опоре
пружины.
2.4 Поместите установочный винт (11c)
вопору пружины, которая выровнена
соскрытой стороной отверстия
встержне. (См. Рис. 19).
2.5 Зафиксируйте опору пружины
кшпинделю посредством фиксирующего
винта (11b) через отверстие
противоположное установочному винту.
2.6 Поверните сборку шпинделя так, чтобы
фиксирующий винт совпал с портом
обнаружения протечки в корпусе
клапана. (Данный порт имеет желтую
пластиковую заглушку).
2.8 Поместите кожух на спиральную
пружину, убеждаясь, что установочный
винт (11с) совпадает с пазом в кожухе.
2.9 Надавите на кожух для сжатия пружины,
зафиксируйте кожух к корпусу клапана
при помощи винтов (8).
2.10 Сдвиньте защитную втулку (10b) с кожуха.
2.11 Поместите роликовую муфту (10c)
на рычаг и ввинтите рычаг (10a/b)
всоединительный стержень
(черезкожух).
ПРИМЕЧАНИЕ
Убедитесь, что рычаг имеет боковой люфт от
минимум 7 мм до максимум 20 мм (См. Рис. 17).
Если люфт требует подстройки:
a. Снимите рычаг и кожух, как описано выше.
b. Ослабьте фиксирующий винт (11b) для
освобождения опоры пружины от шпинделя.
c. Поверните опору пружины на четверть
оборота против часовой стрелки и затяните
фиксирующий винт.
d. Поверните сборку шпинделя до момента,
когдафиксирующий винт вновь совпадет
спортом обнаружения протечек.
e. Повторите сборку по инструкции (2.7).
2.12 Когда величина люфта
удовлетворительная, снимите рычаг и
роликовую муфту (10a/b/c).
2.13 Сдвиньте защитную втулку (10b)
вположение по кожуху.
2.14 Установите заново роликовую
муфту на рычаг и закрепите рычаг
ксоединительной штанге (через кожух).
2.15 Поместите палец (9e) через кожух.
Попробуйте сработать рычагом
против часовой стрелки и проверьте,
чтошпиндель не сдвигается с седла
клапана.
2.16 Ввинтите установочный винт (9a)
сшестигранной шайбой (9b) в кожух.
Рисунок 16
Рисунок 17
11c
7a
9e
11a
9
10
9a
9b
10b
10c
11
8a
10a
8
11b
Рисунок 18
Закрыто
Рисунок 19
8
NEOTECHA ПРОБООТБОРНЫЕ УСТРОЙСТВА SAPRO
ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ
Настройка хода
Степень открытия пробоотборного клапана
может быть отрегулирована в соответствии с
требованиями пользователя.
5. Затяните шестигранную гайку
(9b) дляфиксации положения
установочноговинта.
6. Замените палец (9e).
1. Ослабьте контргайку (9b) и отвинтите
установочный винт (9a).
2. Снимите палец.
3. Сработайте рычагом, чтобы открыть
клапан на необходимое расстояние.
4. Удерживая рычаг в данном положении,
ввинтите установочный винт (9a), как
можно глубже, и отпустите рычаг.
ТАБЛИЦА 1 - РЕМОНТНЫЕ НАБОРЫ ДЛЯ СЕДЕЛ И УПЛОТНЕНИЙ ШПИНДЕЛЕЙ КЛАПАНОВ SAPRO
Тип уплотнения
Спр. №.Описание№ модели Sapro
SV-SET1
SV-SET9Рем. комплект уплотнений для адаптера сосудаВсе клапаны с
SV-SET10
Уплотнительное кольцо из
SV-SET11
SV-SET12
Рем. комплект уплотнений седла для всех
пробоотборных кранов Sapro
Рем. комплект мягких изделий из TFM для
уплотнения штока
Диапазон размером Ду 25-100
Рем. комплект мягких изделий из TFM для
уплотнения штока и комплекта тарельчатых шайб
Диапазон размером Ду 25-100
Рем. комплект уплотнения шпинделя
Диапазон размером Ду 25-100
ВсеОтс.Мягкое уплотнение3
адаптером бутылки
SV..........S..Уплотнение штока из TFMУплотнительная втулка6
SV..........S..Уплотнение штока из TFMУплотнительная втулка6
Изложенные в данном документе сведения носят только информативный характер. Хотя были приложены все усилия для обеспечения их точности, они не
подразумевают предоставление никакой явно выраженной или подразумеваемой гарантии на описанные в этом документе продукцию и услуги, их применение
или пригодность для каких-либо целей. Все продажи регулируются нашими условиями и положениями, которые мы можем предоставить по запросу. Оставляем
за собой право на внесение изменений и улучшений в конструкцию или технические характеристики данной продукции в любой момент без предварительного
уведомления.
Emerson Electric Co., не несет ответственность за правильность выбора, использования и технического обслуживания изделий. Ответственность за правильный
выбор, использование и техническое обслуживание продукции Emerson Electric Co. возлагается исключительно на покупателя.
Emerson.com/FinalControl
10
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
