100mm
115mm
75mm
115mm
100mm
75mm

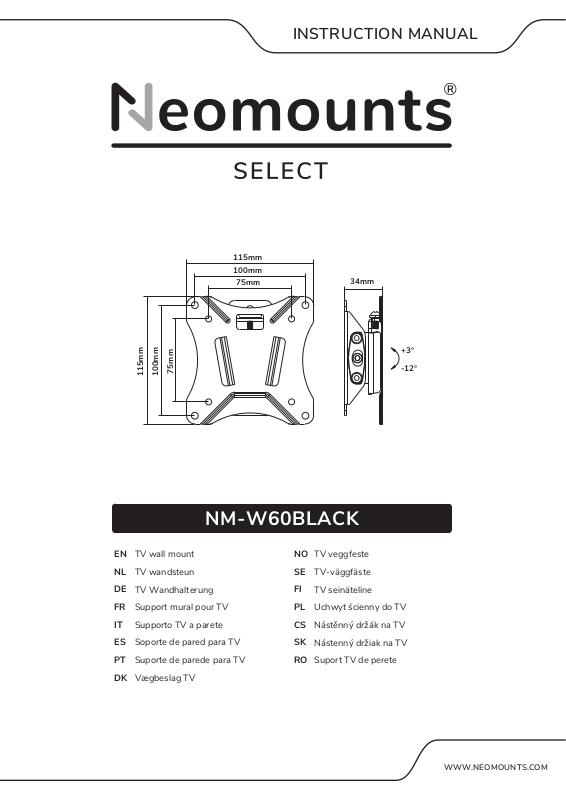

INSTRUCTION MANUAL
34mm
+3°
-12°
EN
TV wall mount
NL
TV wandsteun
DE
TV Wandhalterung
FR
Support mural pour TV
Supporto TV a parete
IT
ES
Soporte de pared para TV
PT
Suporte de parede para TV
DK
Vægbeslag TV
NM-W60BLACK
NO
TV veggfeste
SE
TV-väggfäste
FI
TV seinäteline
PL
Uchwyt ścienny do TV
CS
Nástěnný držák na TV
SK
Nástenný držiak na TV
RO
Suport TV de perete
WWW.NEOMOUNTS.COM
Page 2
Tool Drill
NM-W60BLACK

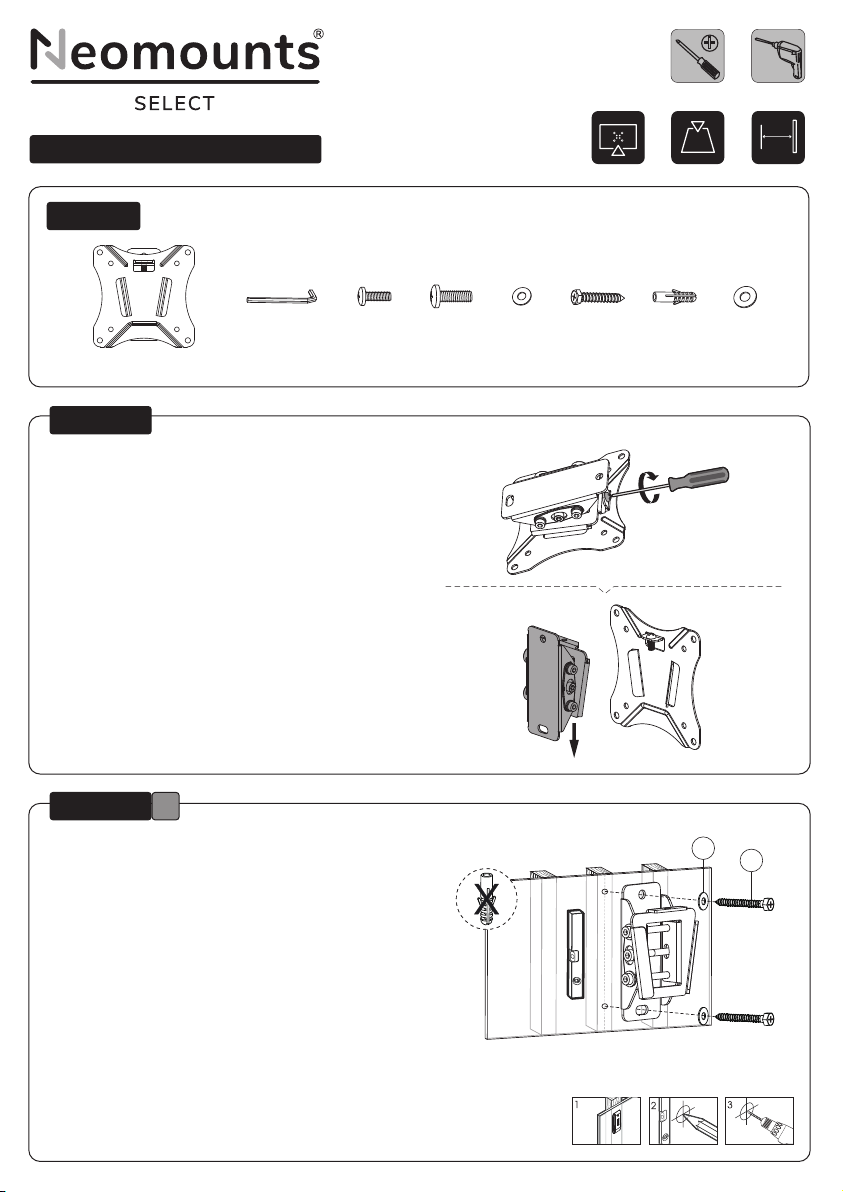

PARTS
A. (x1)
STEP 1
EN
Remove the VESA plate from the mount
NL
Verwijder de VESA plaat van de steun
DE
Entfernen Sie der VESA-Platte von die Halterung
FR
Retirez la plaque VESA du support
IT
Rimuovere la piastra VESA dal supporto
ES
Desconecte la placa VESA del soporte
PT
Remova a placa VESA do suporte
PL
Zdejmij płytkę VESA z uchwytu
B. (x1) M-A. M4x14
(x4)
M-B. M5x14
(x4)
M-C. D5
(x4)
75x75 -
100x100 mm
W-A. (x2) W-B. (x2) W-C. (x2)
0-25 kg |
0-55,1 lbs
3,4 cm
STEP 2
EN
Install the wall plate on a wooden stud
NL
Bevestig de muurbeugel aan een houten balk
DE
Befestigen die Halterungsplatte auf einem Holzbalken
FR
Installez la plaque murale sur un mur en bois ou en
A
plaque au platre
IT
Installare la piastra di parete su un perno in legno
ES
Fije el soporte de pared a una viga de madera
PT
Instale a placa so suporte de parede num poste de
madeira
PL
Zamontuj płytę ścienną do drewnianej powierzchni
W-C
W-A
Page 3
STEP 2
Install the wall plate on a solid brick or concrete wall
EN
Bevestig de muurbeugel aan een stevige stenen of
NL
betonnen muur
Befestigen die Halterungsplatte an einer Wand
DE
Installez la plaque murale sur un mur de brique ou de
FR
béton
Installare la piastra di parete su un muro di mattoni o
IT
cemento
Fije el soporte de pared a una piedra sólida o muro de
ES
hormigón
Instale a placa do suporte de parede numa parede
PT
Zamontuj płytę ścienną do ściany z cegły lub betonu
PL
B
STEP 3
Attach the VESA plate to the screen
EN
Bevestig de VESA plaat aan het scherm
NL
VESA-Platte am Monitor fixieren
DE
Fixez la plaque VESA à l'écran
FR
Collegamento del piatto VESA al monitor
IT
Coloque la placa VESA en la pantalla
ES
Colocar a placa VESA no monitor
PT
Montaż płytki VESA do monitora
PL
W-B
W-C
W-A
* Not Included
STEP 4
Attach the screen onto the bracket and secure it
EN
Bevestig het scherm aan de muursteun en zet vast
NL
Montage und Sicherung des Bildschirm an die Halterung
DE
Accrochez l'écran sur le support et fixez-le
FR
Appendere lo schermo sulla staffa e fissarlo
IT
Cuelgue la pantalla en el soporte y asegúrela
ES
Pendure a tela no suporte e prenda-a
PT
Zawieś ekran na wsporniku i zabezpiecz go
PL
M-A
M-B
M-C
* Not Included
B
