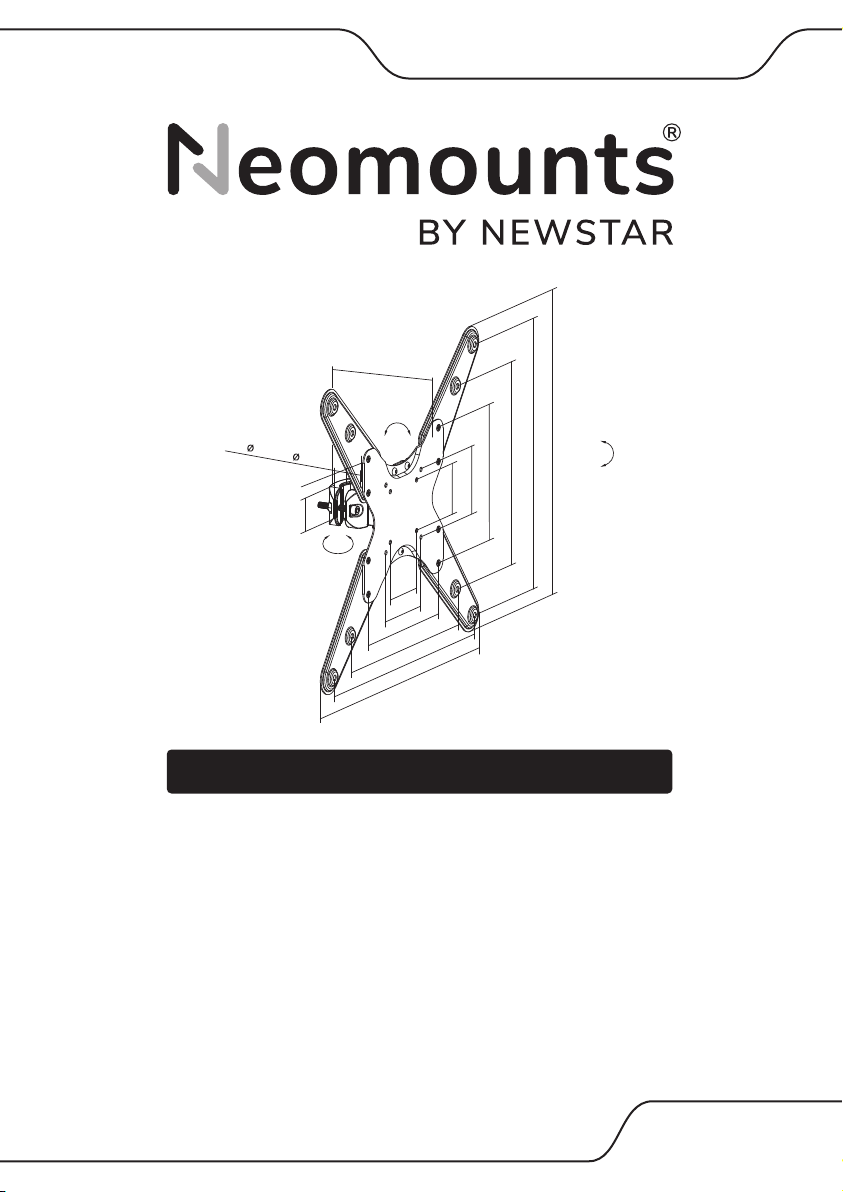

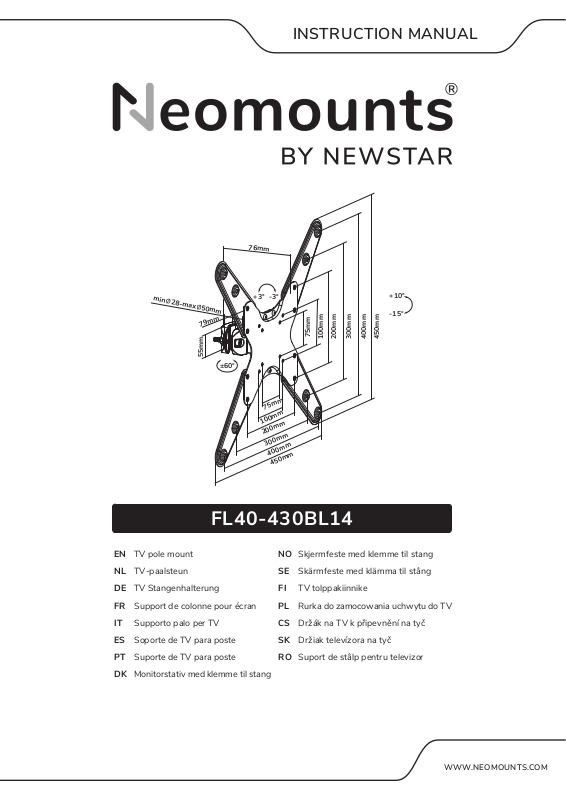

76mm
INSTRUCTION MANUAL
min 28-max 50mm
79mm
55mm
±60°
FL40-430BL14
EN
TV pole mount
NL
TV-paalsteun
DE
TV Stangenhalterung
FR
Support de colonne pour écran
Supporto palo per TV
IT
ES
Soporte de TV para poste
PT
Suporte de TV para poste
DK
Monitorstativ med klemme til stang
+3°
-3°
75mm
100mm
200mm
300mm
75mm
100mm
200mm
300mm
400mm
450mm
NO
Skjermfeste med klemme til stang
SE
Skärmfeste med klämma til stång
FI
TV tolppakiinnike
PL
Rurka do zamocowania uchwytu do TV
CS
Držák na TV k připevnění na tyč
SK
Držiak televízora na tyč
RO
Suport de stâlp pentru televizor
450mm
400mm
+10°
-15°
WWW.NEOMOUNTS.COM
Page 2
Tool Drill
FL40-430BL14

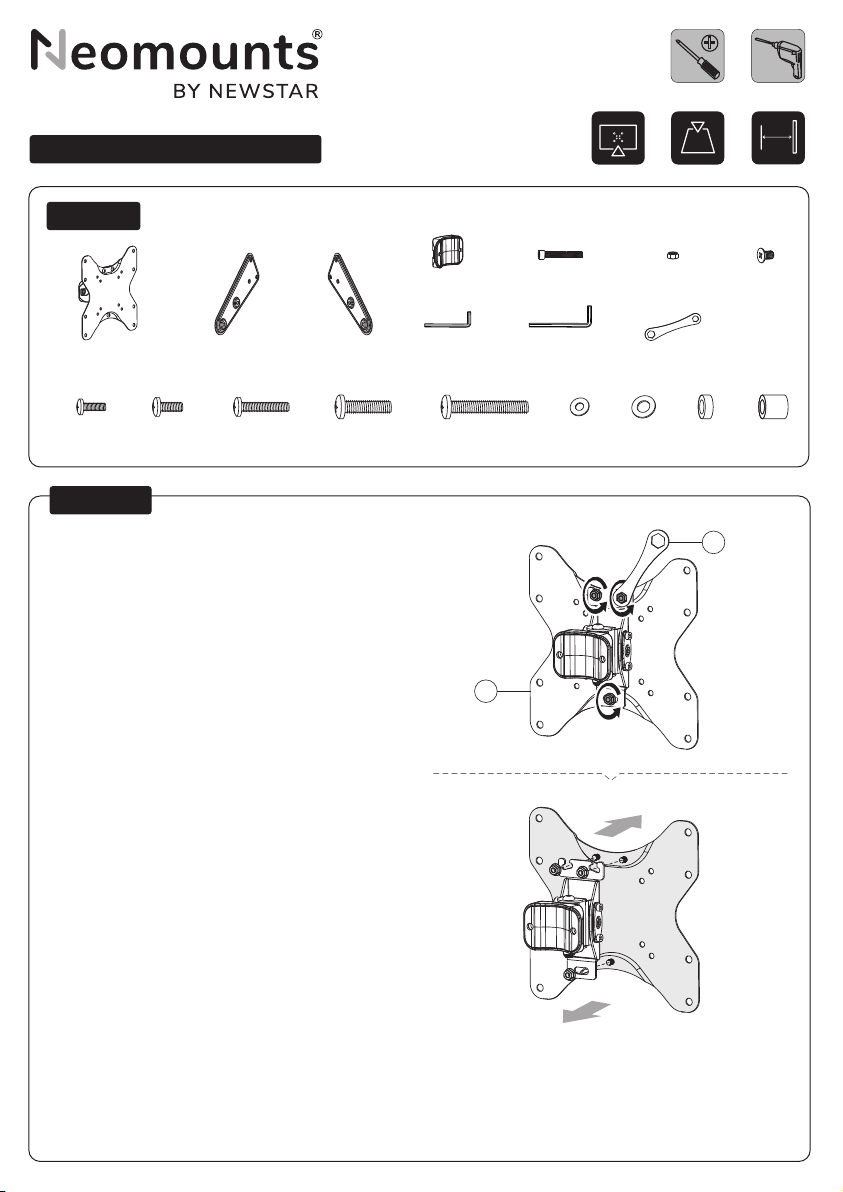

PARTS
D. (x1) E. (x2)
A. (x1) B. (x2) C. (x2) J. (x1)
M-A. M5x14
(x4)
M-B. M6x14
(x4)
M-C. M6x30
(x4)
M-D. M8x30
(x4)
H. 4mm
(x1)
M-E. M8x50
(x4)
I. 6mm
(x1)
M-F. D5
(x4)
STEP 1
EN
Remove the VESA plate from the mount
NL
Verwijder de VESA plaat van de steun
DE
Entfernen Sie der VESA-Platte von die Halterung
FR
Retirez la plaque VESA du support
IT
Rimuovere la piastra VESA dal supporto
ES
Desconecte la placa VESA del soporte
PT
Remova a placa VESA do suporte
PL
Zdejmij płytkę VESA z uchwytu
A
75x75 -
400x400 mm
0-25 kg |
0-55,1 lbs
F. (x2) G. (x8)
M-H. (x8) M-I. (x8)
M-G. D8
(x4)
0-7,6 cm
J
Page 3

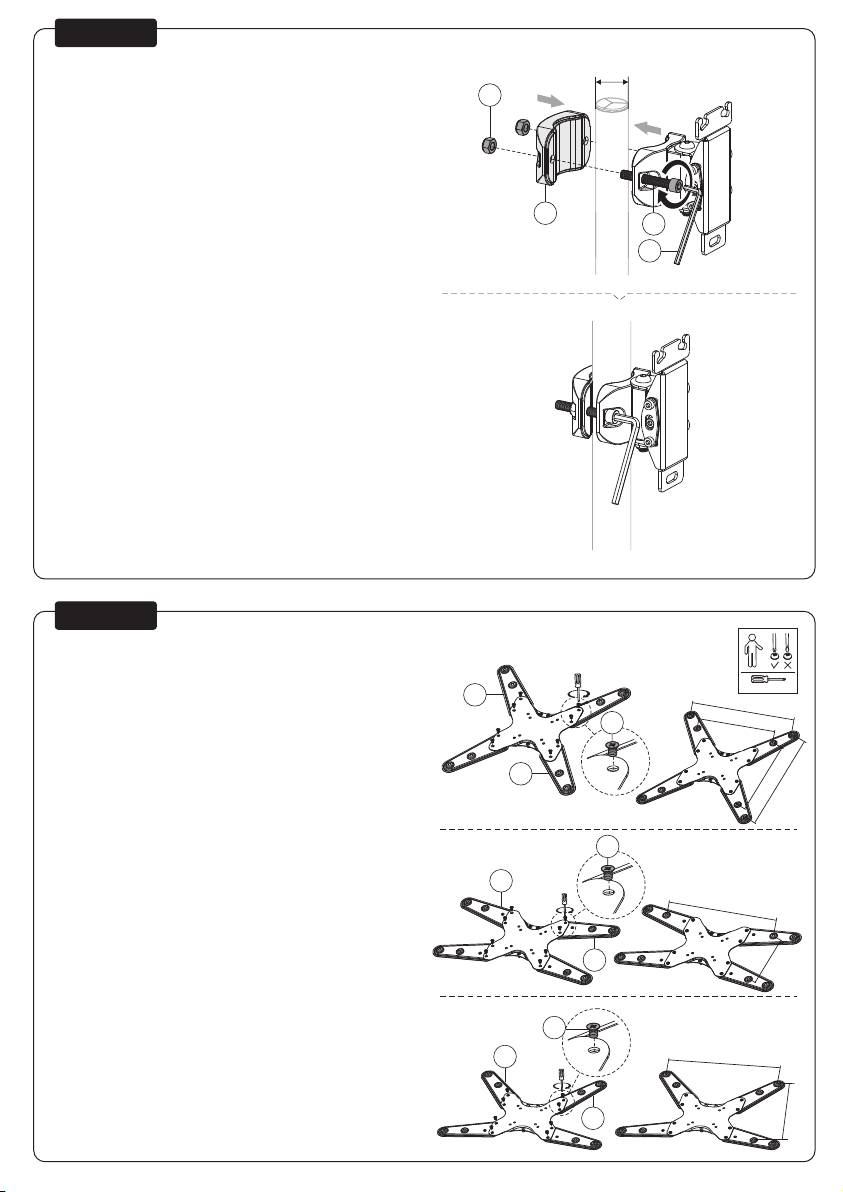

STEP 2
Attach the mount to the pole
EN
Bevestig de beugel aan de paal
NL
Montage die Halterung an der Stange
DE
Fixez le support
FR
Fissare il supporto
IT
Fijar el soporte
ES
Fixar o suporte
PT
Zamocuj uchwyt
PL
minØ28-maxØ50mm
F
D
E
I
Firmly tighten the screws to
prevent the mount from sliding
down the pole.
STEP 3
Install the adapter brackets
EN
Bevestig de adapter steunen
NL
Montage die Halterungsschienen
DE
Installation des adaptateurs sur l'écran
FR
Monti il supporto del adattatore
IT
Instalación de brazos adaptadores
ES
Instalação de braços adaptadores
PT
Zainstaluj ramiona uchwytu
PL
VESA 300x300, 400x400
B
C
VESA 400x200
B
VESA 400x300
B
* Not Included
400mm
G
300mm
300mm
400mm
G
400mm
200mm
C
G
400mm
300mm
C
Page 4

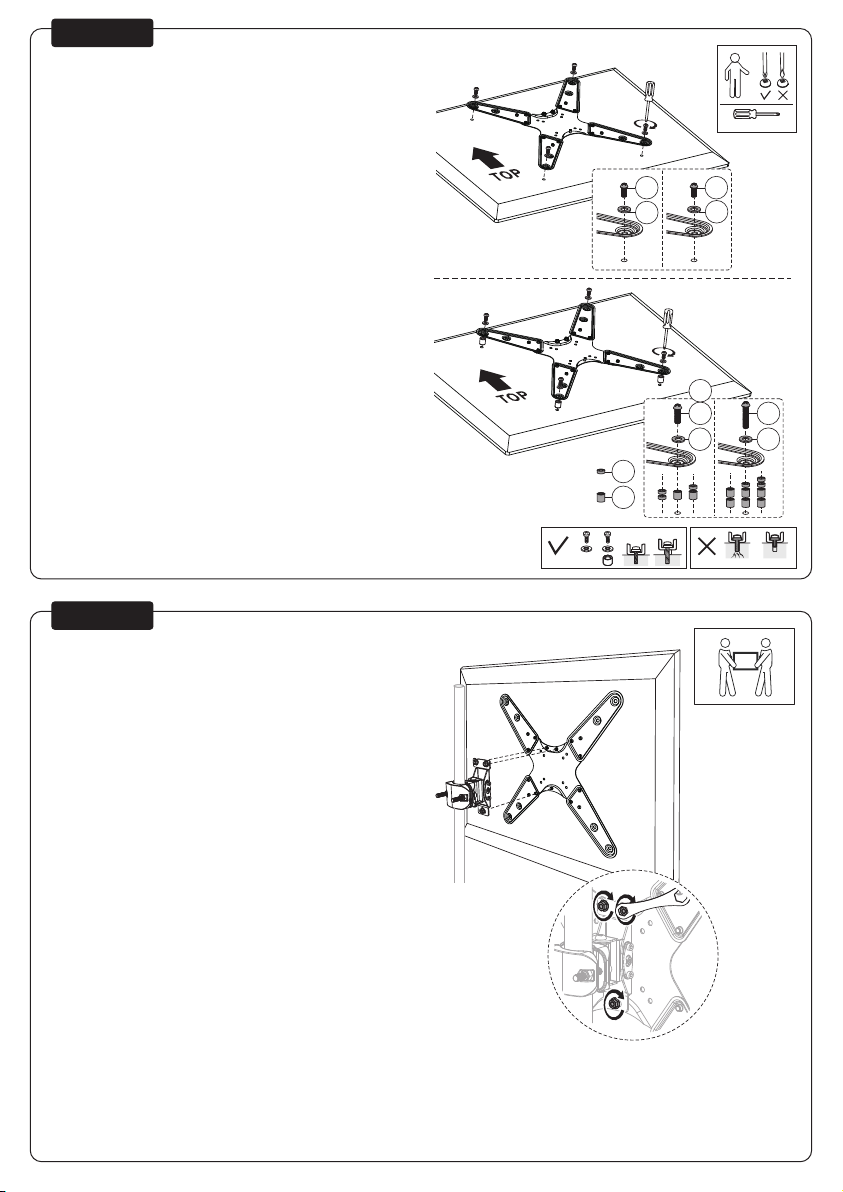

STEP 4
Attach the VESA plate to the screen and use spacers if
EN
necessary
Bevestig de VESA plaat aan het scherm en gebruik
NL
afstandhouders indien nodig
VESA-Platte am Monitor fixieren und Montage der
DE
Distanzscheiben wenn nötig
Fixez la plaque VESA à l'écran et utilisez des entretoises
FR
si nécessaire
Collegamento del piatto VESA al monitor e utilizzare
IT
distanziatori, se necessario
Coloque la placa VESA en la pantalla y utilice
ES
espaciadores si es necesario
Colocar a placa VESA no monitor e utilize separadores
PT
se necessário
Montaż płytki VESA do monitora I użyj dystansów jeśli
PL
jest taka potrzeba
M-A M-B
M-F
M-H
M-I
* Not Included
M-G
M-C
M-D
M-G M-G
M-E
Too Long Too Short
STEP 5
Attach the screen onto the mount and secure it
EN
Bevestig het scherm aan de steun en zet vast
NL
Montage und Sicherung des Bildschirmes an die
DE
Halterung
Accrochez l’écran sur le cadre et fixez-le
FR
Appendere lo schermo sulla staffa e fissarlo
IT
Cuelgue la pantalla en el soporte y asegúrela
ES
Pendure a tela no suporte e prenda-a
PT
Zawieś monitor na wsporniku i zabezpiecz go
PL
Page 5
STEP 6
Adjust the torques
EN
Stel het koppel in
NL
Einstellen des Drehmoments
DE
Réglagez les couples
FR
Regolazione della coppia
IT
Ajuste el tornillo
ES
Ajustar os parafusos
PT
Dostsosuj siłę docisku regulacji
PL
obrotu monitora
H

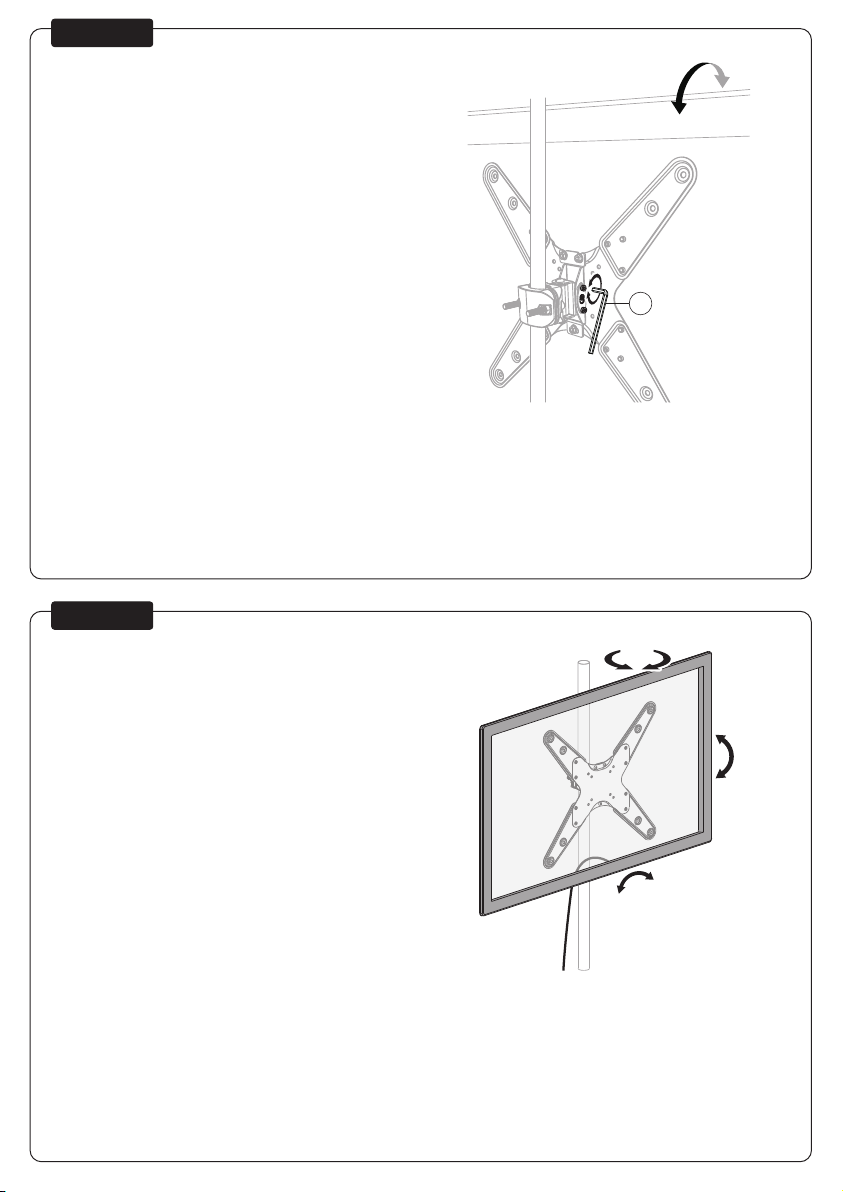

STEP 7
Adjust the mount to your desired position
EN
Stel gewenste positie van de steun in
NL
Stellen Sie die Halterung auf die gewünschte
DE
Position ein
Ajustez le vidéoprojecteur à la position souhaitée
FR
Regola il supporto nella posizione desiderata
IT
Ajuste el soporte a la posición deseada
ES
Ajuste o suporte na posição desejada
PT
Dostosuj pozycję uchwytu do twoich wymagań
PL
+3°
±60°
+10°
-15°
-3°
Page 6

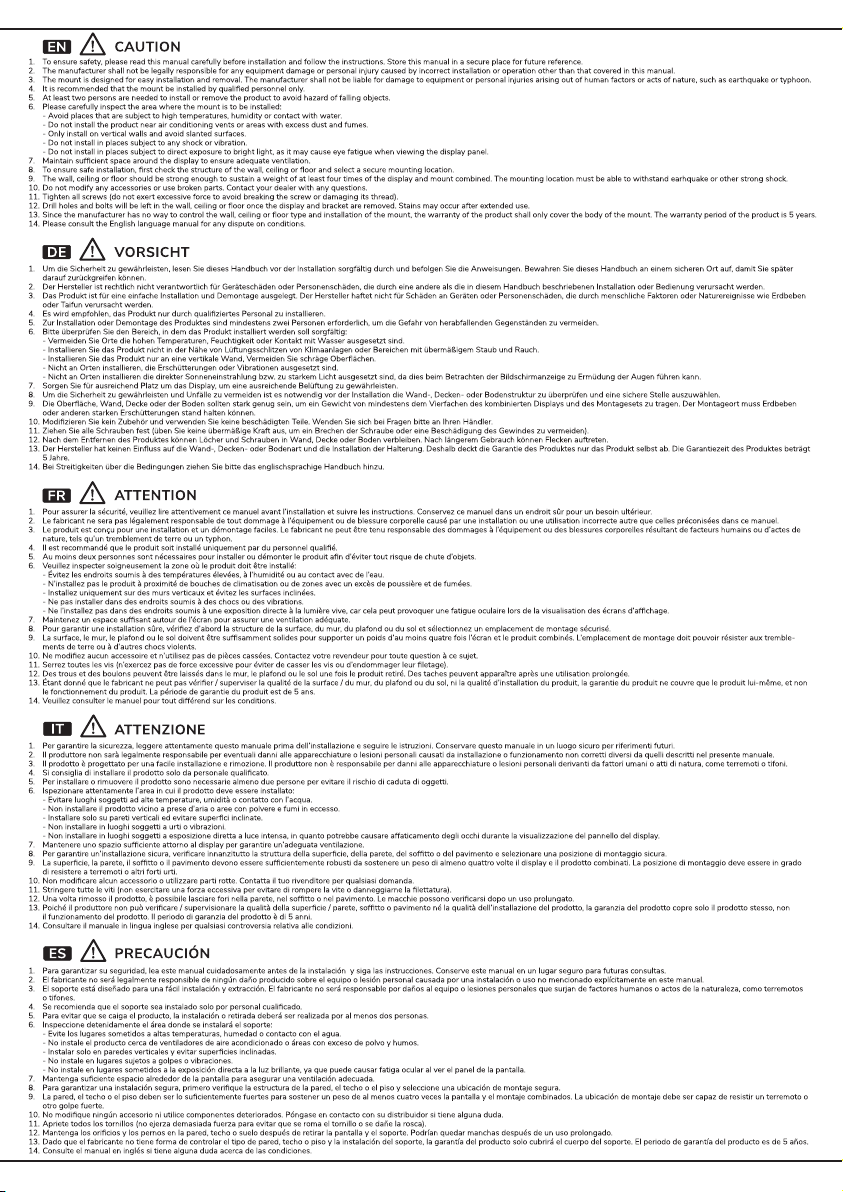

Page 7
