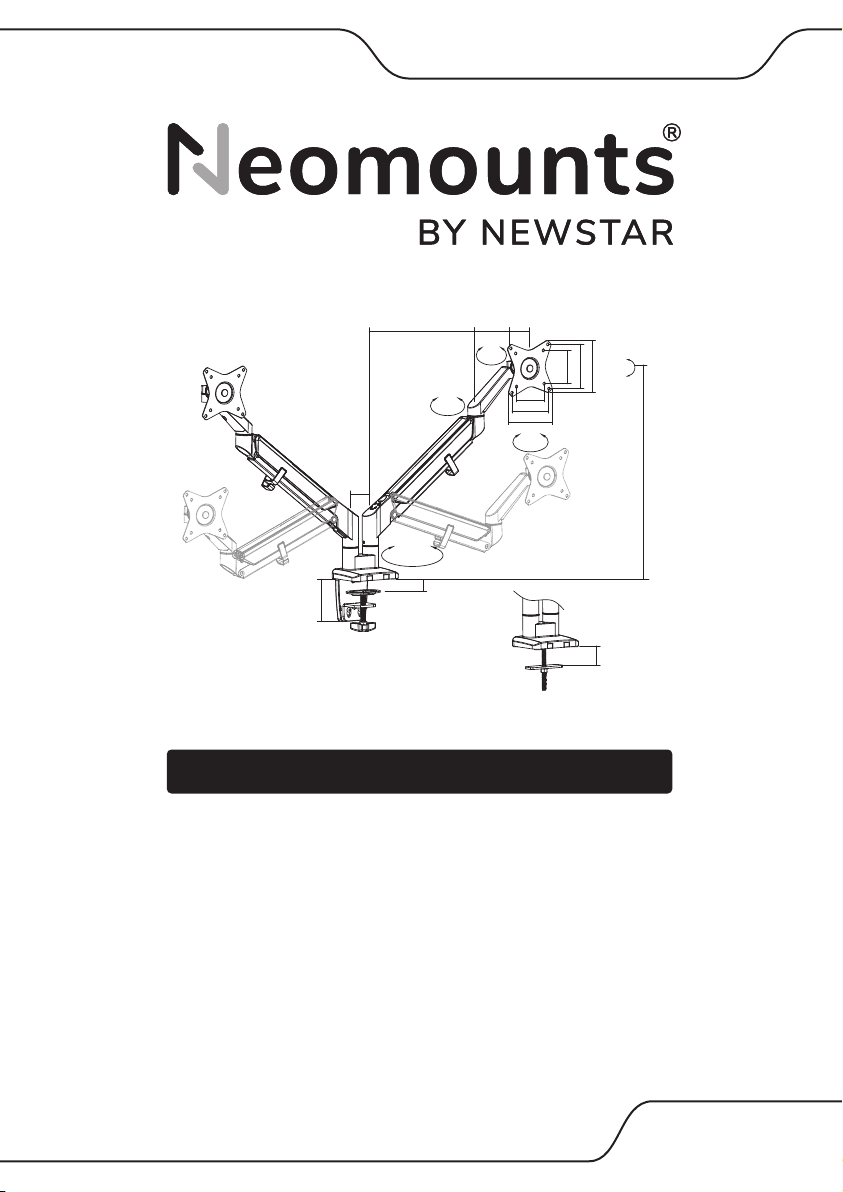

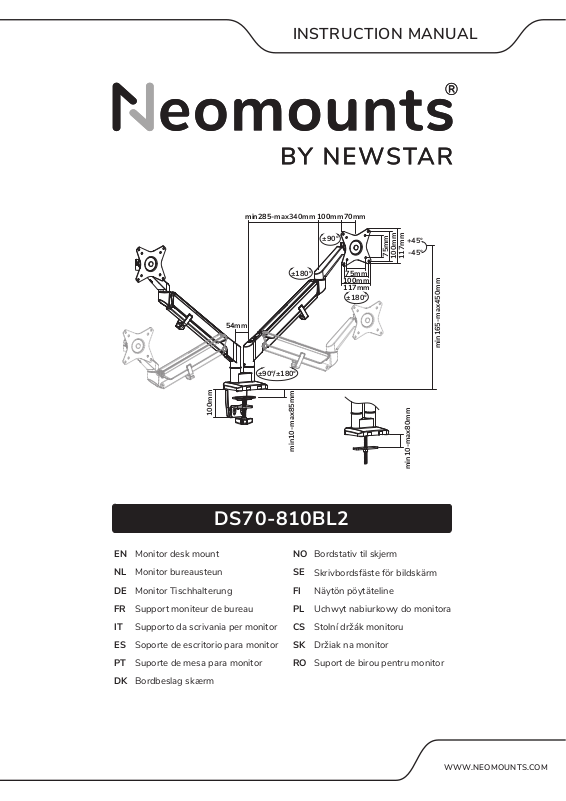

Page 1
INSTRUCTION MANUAL
100mm
DS70-810BL2
EN
Monitor desk mount
NL
Monitor bureausteun
DE
Monitor Tischhalterung
FR
Support moniteur de bureau
IT
Supporto da scrivania per monitor
ES
Soporte de escritorio para monitor
PT
Suporte de mesa para monitor
DK
Bordbeslag skærm
min285-max340mm
54mm
±90°/±180°
100mm70mm
±90°
75mm
±180°
min10-max85mm
NO
SE
FI
PL
CS
SK
RO
75mm
100mm
117mm
±180°
Bordstativ til skjerm
Skrivbordsfäste för bildskärm
Näytön pöytäteline
Uchwyt nabiurkowy do monitora
Stolní držák monitoru
Držiak na monitor
Suport de birou pentru monitor
+45°
-45°
117mm
100mm
min10-max80mm
min165-max450mm
WWW.NEOMOUNTS.COM

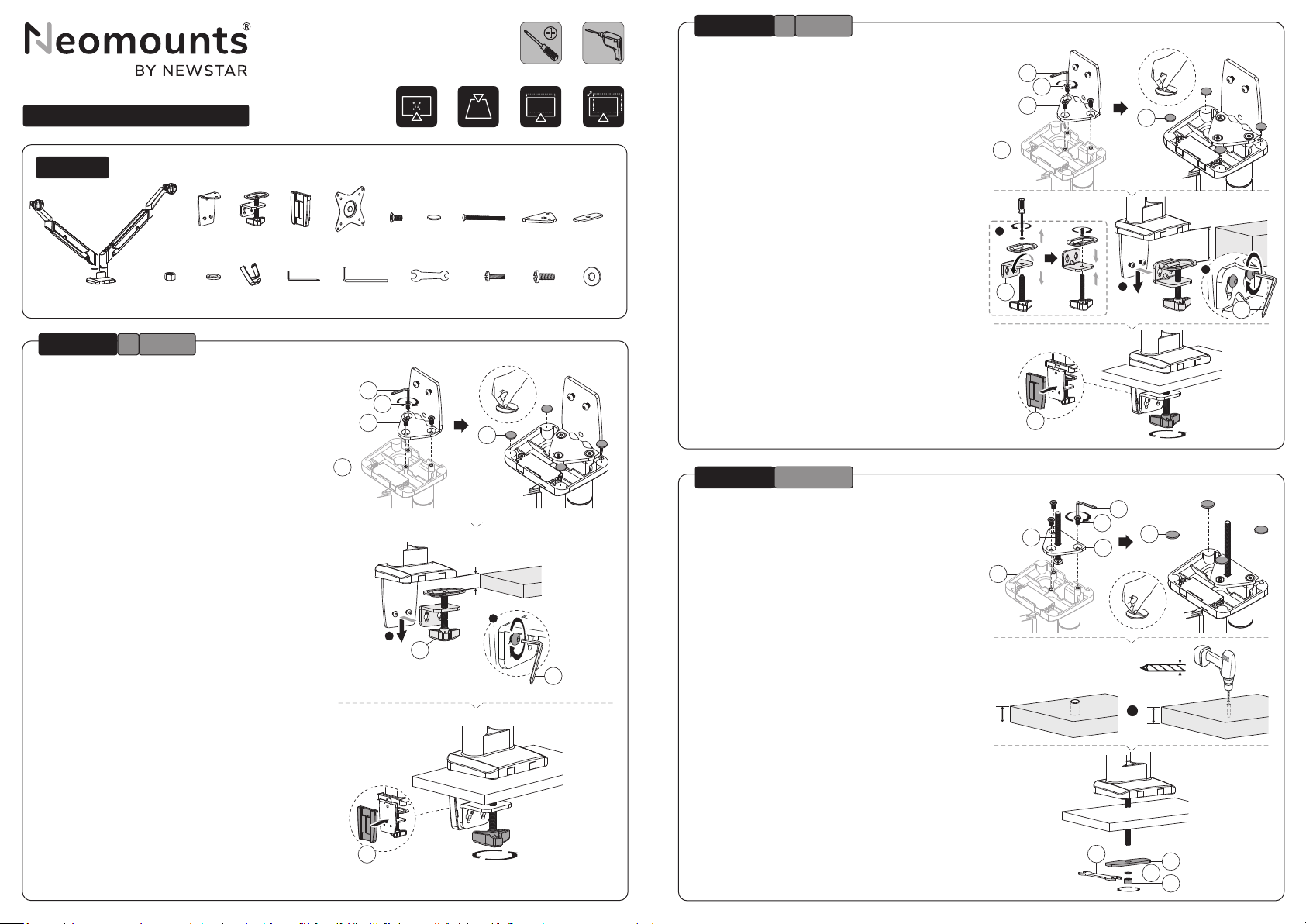

Page 2
DS70-810BL2
Pencil Drill Tape measure
Tape measure
PARTS
A. (x1) L. (x1) M. (x2)
(x1)
1-9 kg |
2,2-19,8 lbs (2x)
H. M8x105
(x1)
M-A. M4x12
(x8)
75x75 -
100x100 mm
O. 6mm
(x1)
F. M6x12
(x3)
P. 10-13mm
B. (x1) C. (x1) D. (x1) E. (x2) G. (x4) I. (x1) J. (x1)
K. M8
(x1)
N. 4mm
(x1)
Tool
26,5-55 cm
M-B. M5x12
(x8)
M-C. D5
(x8)
Drill
0-49 cm
STEP 1
Install the clamp to the desk - for desktop thickness
EN
ClampB
between 45-85 mm
Installeer de klem aan het bureau - voor bladdikte
NL
45-85 mm
Installieren der Klemme an den Schreibtisch - für
DE
Tischstärken zwischen 45-85 mm
Installez la pince sur le bureau (prévu pour un bureau
FR
d'épaisseur entre 45-85 mm)
Installa il morsetto sulla scrivania - per spessore del
IT
desktop tra 45-85 mm
Instale la abrazadera en el escritorio - para el grosor
ES
del escritorio entre 45-85 mm
Instale a braçadeira na mesa - para espessura de mesa
PT
entre 45-85 mm
Zainstaluj zacisk na biurku - dla grubości pulpitu od
PL
45-85 mm
N
F
B
G
A
1
C
2
45-85mm
3
N
STEP 1
Install the clamp to the desk - for desktop thickness
EN
ClampA
between 10-50 mm
Installeer de klem aan het bureau - voor bladdikte
NL
10-50 mm
Installieren der Klemme an den Schreibtisch - für
DE
Tischstärken zwischen 10-50 mm
Installez la pince sur le bureau (prévu pour un bureau
FR
d'épaisseur entre 10-50 mm)
Installa il morsetto sulla scrivania - per spessore del
IT
desktop tra 10-50 mm
Instale la abrazadera en el escritorio - para el grosor
ES
del escritorio entre 10-50 mm
Instale a braçadeira na mesa - para espessura de mesa
PT
entre 10-50 mm
Zainstaluj zacisk na biurku - dla grubości pulpitu od
PL
10-50 mm
N
F
A
10-80mm
D
N
F
H
G
I
Ø10 mm
(Ø3,8")
10-80mm
or
B
A
1
C
10-50mm
G
STEP 1
Install the grommet through the desk
EN
Installeer de doorvoer in het bureau
NL
Fixierung der Tülle durch den Schreibtisch
DE
Vissez le support à travers le bureau avec la plaque
FR
Grommet
sous le plateau
Installa l'occhiello attraverso la scrivania
IT
Instale la arandela a través del escritorio
ES
Instale o anel através da mesa
PT
Zainstaluj przelotkę przez biurko
2
PL
N
D
P
J
L
K
Page 3

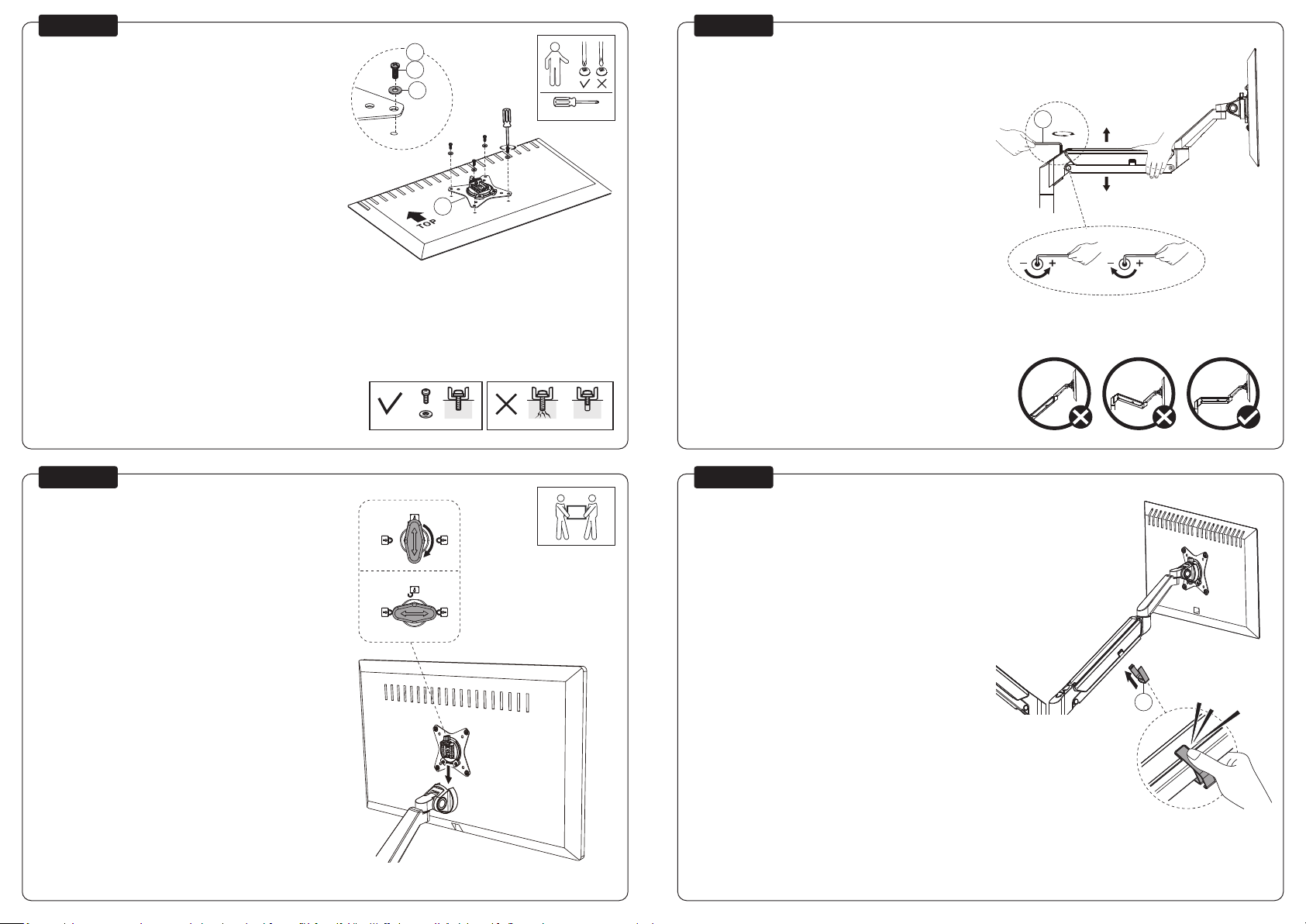

STEP 2
Attach the VESA plate to the monitor
EN
Bevestig de VESA plaat op de monitor
NL
VESA Platte am Monitor fixieren
DE
Fixation de la plaque VESA sur le moniteur
FR
Collegamento del piatto VESA al monitor
IT
Colocación de la Placa VESA en el monitor
ES
Colocar a placa VESA no monitor
PT
Montaż płytki VESA do monitora
PL
M-A
M-B
M-C
STEP 4
Adjust the gas spring
EN
Stel de gasveer af
NL
Gasfeder-Höhenverstellung einstellen
DE
Ajustez la dureté de l'articulation en serrant ou
FR
* Not Included
E
Too Long Too Short
desserant le ressort à gaz
Regolare la forza della molla
IT
Ajustar la fuerza de resorte a gas
ES
Ajuste a força da mola a gás
PT
Ustawić naprężenie sprężyny
PL
O
STEP 3
Attach the screens onto the bracket and secure it
EN
Hang de schermen aan de bureausteun en zet vast
NL
Montage und Sicherung des Bildschirm an die
DE
Halterung
Accrochez l'écran sur le support et fixez-le
FR
Appendere gli schermi sulla staffa e fissargli
IT
Cuelgue la pantalla en el soporte y asegúrela
ES
Pendure a tela no suporte e prenda-a
PT
Zawieś ekran na wsporniku i zabezpiecz go
PL
Unlock
Lock
STEP 5
Install the cable clips
EN
Bevestig de kabelclips
NL
Montage der Kabel-Clips
DE
Installez les clips pour les câbles
FR
Fissa la clip del cavo
IT
Instale el clip del cable
ES
Instale o clip do cabo
PT
Przymocuj klipsy kablowe
PL
M
Page 4

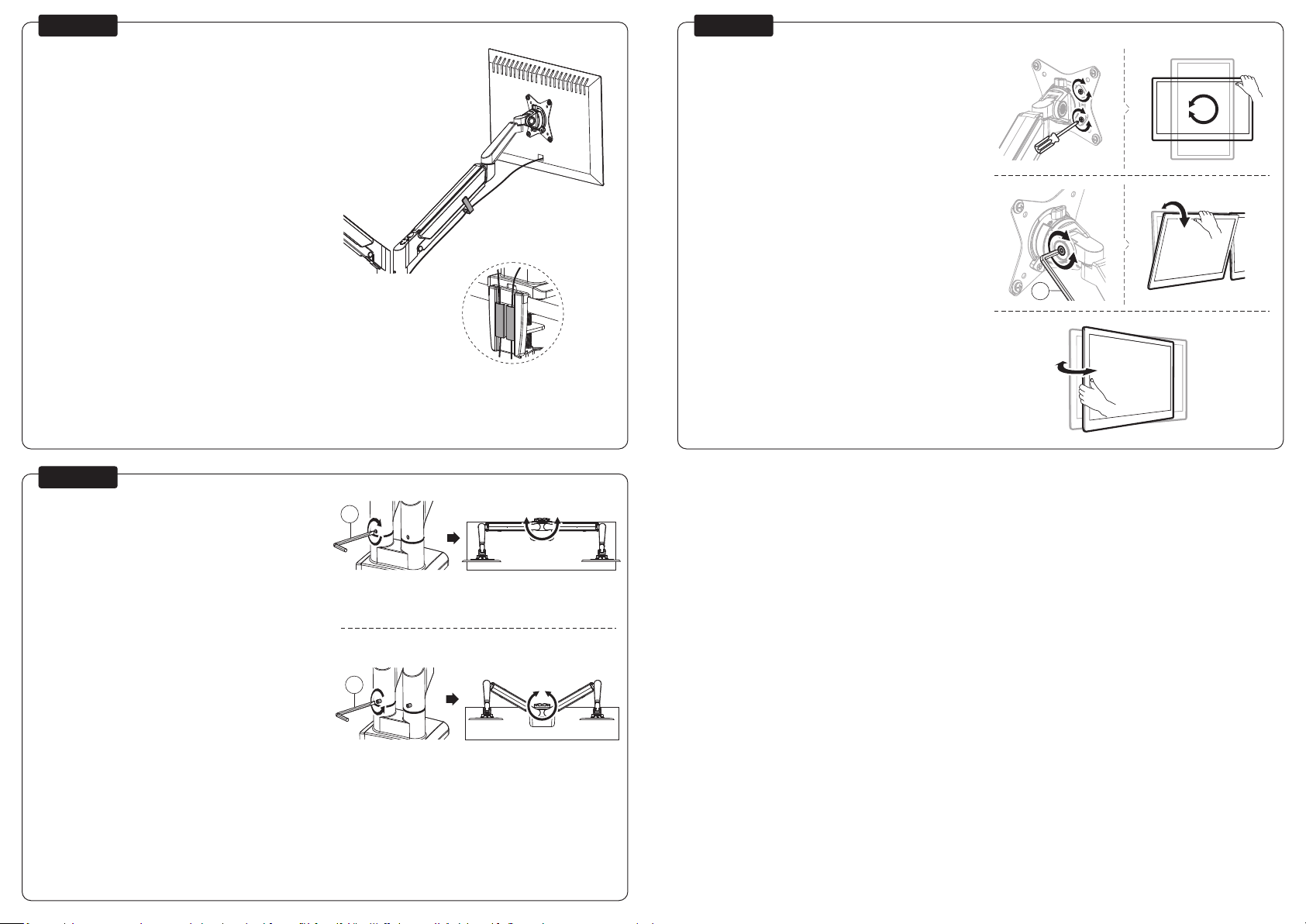

STEP 6
Run the cable(s) through the cable cover
EN
Leid de kabel(s) door de kabelgoot
NL
Kabel durch die Kabelabdeckung führen
DE
Positionnez vos câbles dans les goulettes prévues à
FR
cet effet et reclipsez les caches câbles
Far passare il cavo attraverso la copertura del cavo
IT
Pase el (los) cable(s) a través de la bandeja para cables
ES
Passe o cabo pela tampa do cabo
PT
Przeprowadź kabel przez osłonę kabla
PL
STEP 8
Adjust the mount to your desired position
EN
Stel de steun in op de gewenste positie
NL
Positionieren die Halterung in die gewünschte Position
DE
Ajustez le support à la position souhaitée
FR
Regolare il supporto nella posizione desiderata
IT
Ajuste el soporte a la posición deseada
ES
Ajuste o suporte na posição desejada
PT
Dostosuj pozycję uchwytu do twoich wymagań
PL
N
STEP 7
Adjust the torque
EN
Stel het koppel in
NL
Einstellen des Drehmoments
DE
Réglage de la force de l'articulation du support
FR
Regolazione della coppia
IT
Ajuste el tornillo
ES
Ajuste os parafusos
PT
Dostsosuj siłę docisku regulacji obrotu monitora
PL
N
Tighten the limiting screw
(do not over tighten).
N
Remove or loosen the
limiting screw.
±90°
Arm can rotate 180°.
±180°
Arm can rotate without stopping.
