Neoline X-COP 9300c User Manual
X-COP 9300*
ГИБРИД РАДАР-ДЕТЕКТОРА
С ВИДЕОРЕГИСТРАТОРОМ
Краткое руководство
*Для всех моделей серии Neoline X-COP 93xxx
«Горячая
кнопка»
Описание разъемов и кнопок
«Вверх» «Меню»
«Вниз»
«Выбор»
«Перезагрузка»«Вкл/Выкл»
Способ установки
Крепление на 3М скотче
1. Из коробки возьмите крепление для лобового стекла на 3М скотче.
2. Вставьте свободным концом крепление в специальное отверстие на верхней стороне гибрида.
3. Прикрепите устройство к лобовому стеклу при помощи крепления 3М скотча. Постарайтесь
сразу установить гибрид корректно, т.к. отсоединение 3М скотча требует усилий.
4. Гибрид необходимо закрепить в горизонтальной плоскости, чтобы не препятствовать
получению сигналов полицейских радаров и максимально охватить дорожное полотно.
5. Камера должна захватывать изображение в пропорции «30% небо, 70% дорога» для
достижения наилучшего результата съемки.
6. Из коробки возьмите кабель питания Neoline Power Cord Hybrid 12-24В и подключите
в автомобильную розетку и в разъем питания гибрида.
1
Крепление на 3М скотче с активным питанием
(поставляется в комплекте к Neoline X-COP 9300.
Является дополнительным аксессуаром для других моделей серии Neoline X-COP 93xxx*)
Для подключения такого крепления предусмотрены специальные контакты в корпусе
устройства, в разъеме для крепления. Кабель питания устанавливается непосредственно
в крепление, это дает возможность удобно и быстро забирать с собой гибрид из автомобиля
и затем возвращать на кронштейн.
«Гнездо питания»
«Коннектор»
«Кабель
питания»
«Коннектор»
Пример установки кабеля питания
1. Кабель питания Neoline Power Cord Hybrid
Пример установки кабеля питания, рекомендован как наиболее безопасный, так как кабель не
будет закрывать поле зрения водителя и отвлекать его от вождения.
2
2. Кабель питания от бортовой сети автомобиля Neoline Fuse Cord 3 pin
(поставляется в комплекте к Neoline X-COP 9300.
Является дополнительным аксессуаром для других моделей серии Neoline X-COP 93xxx*)
Проведите кабель питания к блоку предохранителя, как указано на схеме.
Соедините кабель питания с блоком предохранителя в соответствии с инструкцией:
- подсоедините кабель питания BATT(+) к цепи, в которой постоянно присутствует питание +12В.
- подсоедините кабель ACC к цепи питания (зажигание).
- подсоедините кабель GND(-) к массе автомобиля.
Антибликовый CPL-фильтр
(поставляется в комплекте к Neoline X-COP 9300.
Является дополнительным аксессуаром для
других моделей серии Neoline X-COP 93xxx*)
Необходим для эффективного устранения
солнечных бликов и отражения панели
автомобиля с лобового стекла. Также значительно
улучшает контрастность видео. Для его настройки
необходимо вращать фильтр до тех пор, пока на
экране будет минимум бликов. Мы рекомендуем
использовать антибликовый фильтр в дневное
время, т.к. ночью возможно затемнение
изображения. Вокруг объектива гибрида есть
специальные насечки для установки CPL-фильтра.

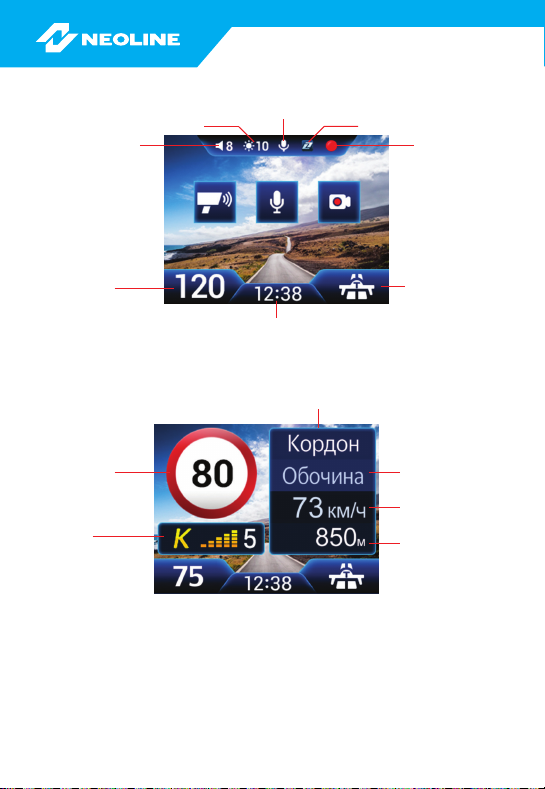

Элементы управления и функции
Кнопки «Вверх/Вниз»
1. Регулировка громкости.
2. Переключение между параметрами в меню.
3. Нажмите и удерживайте одновременно, в течение 2 секунд, кнопки «Вверх» и «Вниз» для
полного отключения либо включения радарного модуля (если требуется полное отключение
RD-части прибора). При отключенном радарном модуле иконка режима будет неактивной.
3
Кнопка «Меню»
1. Переход в режим Меню.
2. Переход в режим Быстрых Настроек (удерживать 2сек.):
– отключение/включение радарного модуля (если требуется полное отключение
RD-части прибора).
– отключение/включение включение микрофона для записи аудио в салоне
автомобиля.
– отключение/включение записи видео.
Кнопка «Выбор»
1. Активация выбранной опции в меню.
2. Экстренная запись (удерживайте кнопку 2 сек. для записи в папку «Event»).
3. Режим фото (при отсоединенном кабеле питания).
4. Переключение режимов детектирования (Х-СОР, Город, Трасса, Турбо).
Город - сниженная чувствительность детектирования полицейских радаров.
Значительное уменьшение кол-ва ложных сигналов.
Трасса - стандартная чувствительность детектирования полицейских радаров.
Средний уровень ложных сигналов.
Турбо - максимальная чувствительность и дальность детектирования полицейских
радаров, но еще меньшая защита от помех.
X-COP - автоматическое переключение диапазонов частот, режимов
«Город»/«Трасса» и фильтров против ложных срабатываний, в зависимости
от скорости движения автомобиля
Фильтр
ВКЛ
ВКЛ
ВКЛ
ВЫКЛ
Оповещение
Без звука.
Только дисплей
Звуковые
оповещения +
дисплей
Звуковые
оповещения +
дисплей
Звуковые
оповещения +
дисплей
Движение
В пробках
В мелких
населенных
пунктах
В крупных
городах и по
трассе
По магистралям
и автобанам
Скорость
0-24 км/ч
25-49 км/ч
50-89 км/ч
90+км/ч
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
ВКЛ
Режим
Город
Город
Трасса
Трасса
Z-сигнатур
К
Cтрелка
