Neoline S53 User Manual [ru]

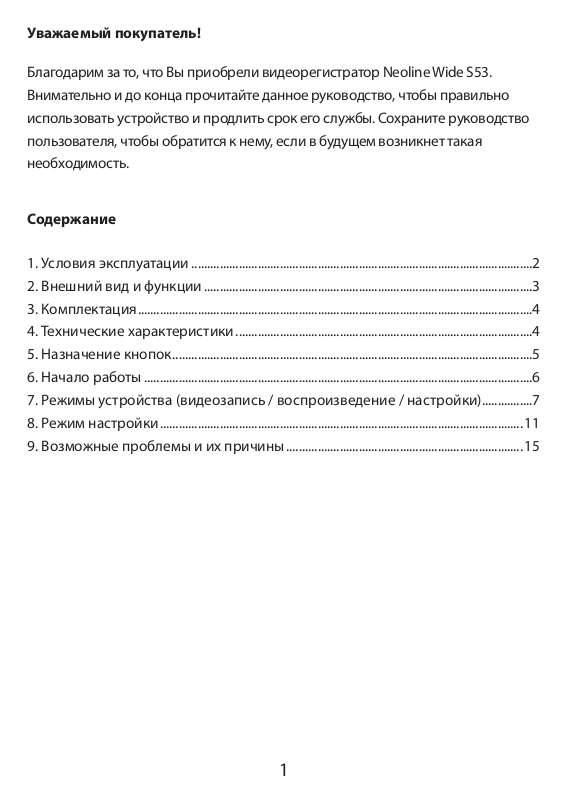

Уважаемый покупатель!

Благодарим за то, что Вы приобрели видеорегистратор Neoline Wide S53. Внимательно и до конца прочитайте данное руководство, чтобы правильно использовать устройство и продлить срок его службы. Сохраните руководство пользователя, чтобы обратится к нему, если в будущем возникнет такая необходимость.

Содержание

1. Условия эксплуатации ............................................................................................................2

2. Внешний вид и функции ........................................................................................................3

3. Комплектация .............................................................................................................................4

4. Технические характеристики ..............................................................................................4

5. Назначение кнопок ..................................................................................................................5

6. Начало работы ...........................................................................................................................6

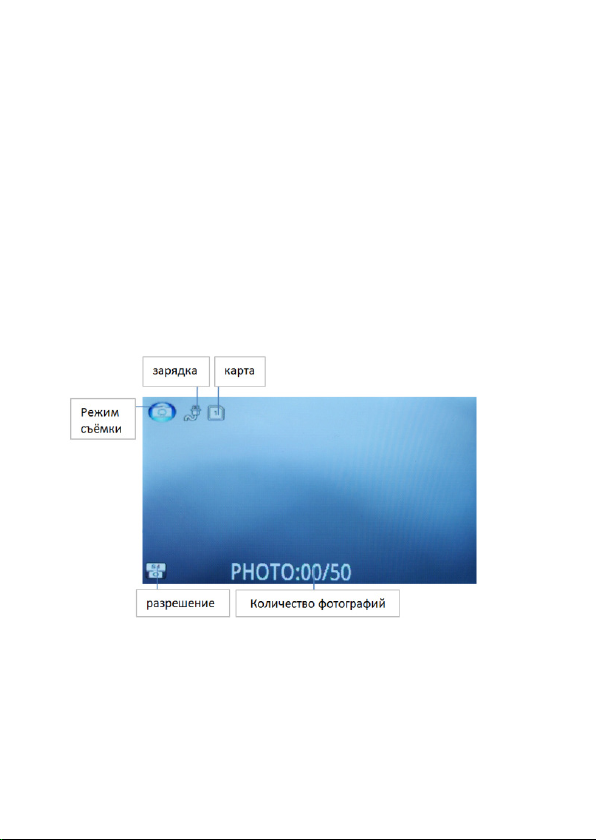

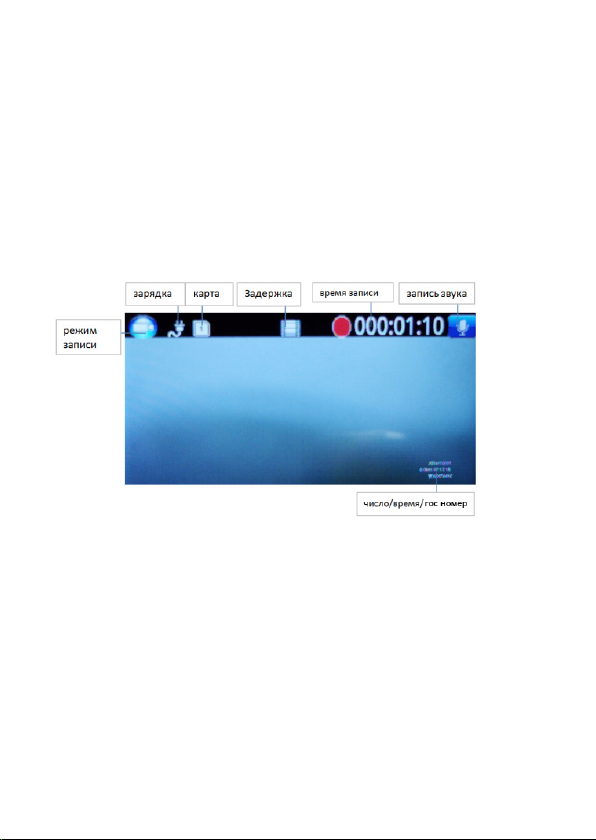

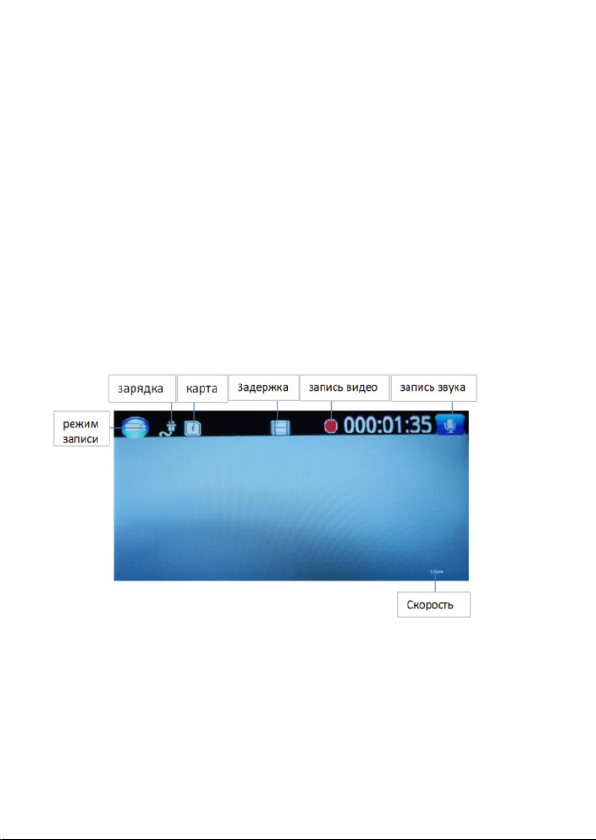

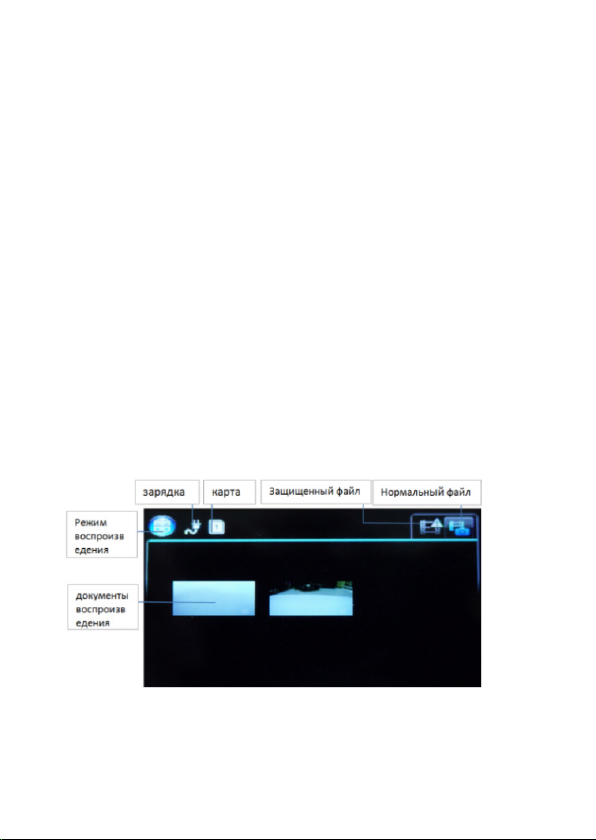

7. Режимы устройства (видеозапись / воспроизведение / настройки) ................7

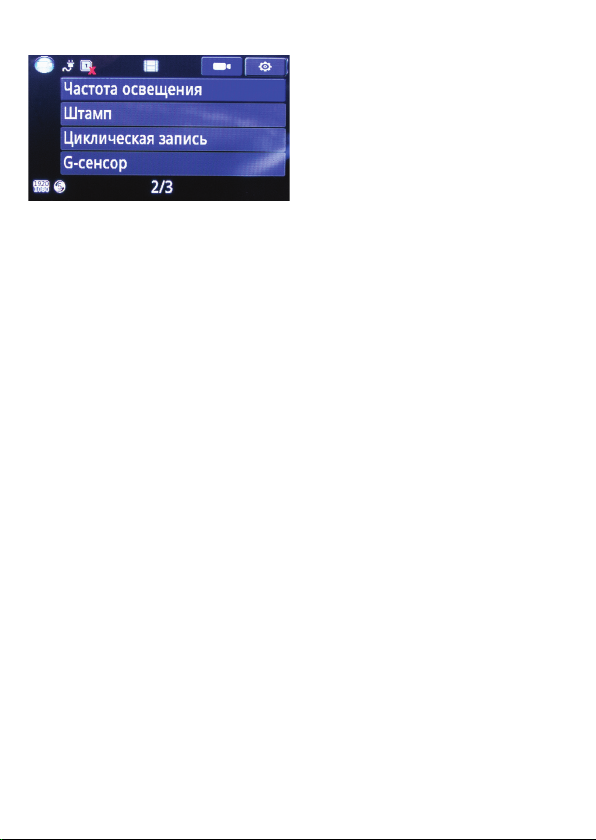

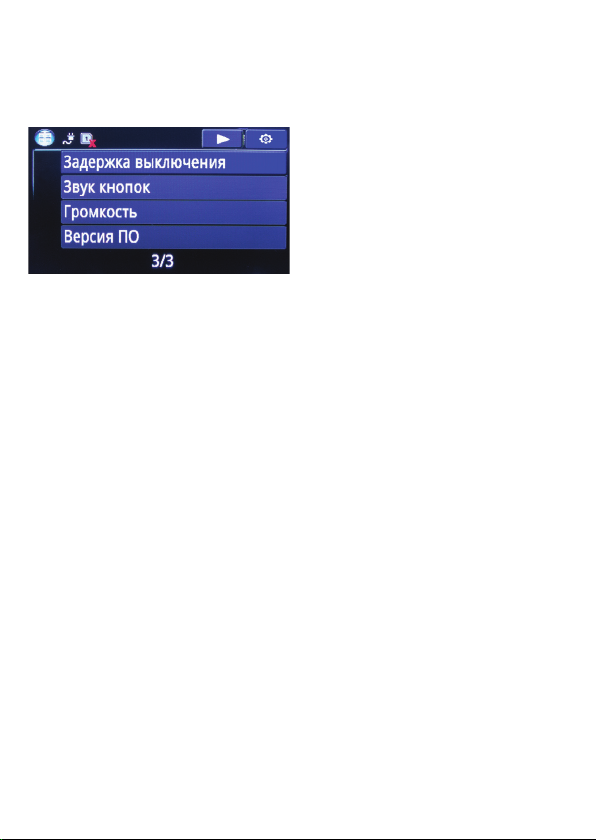

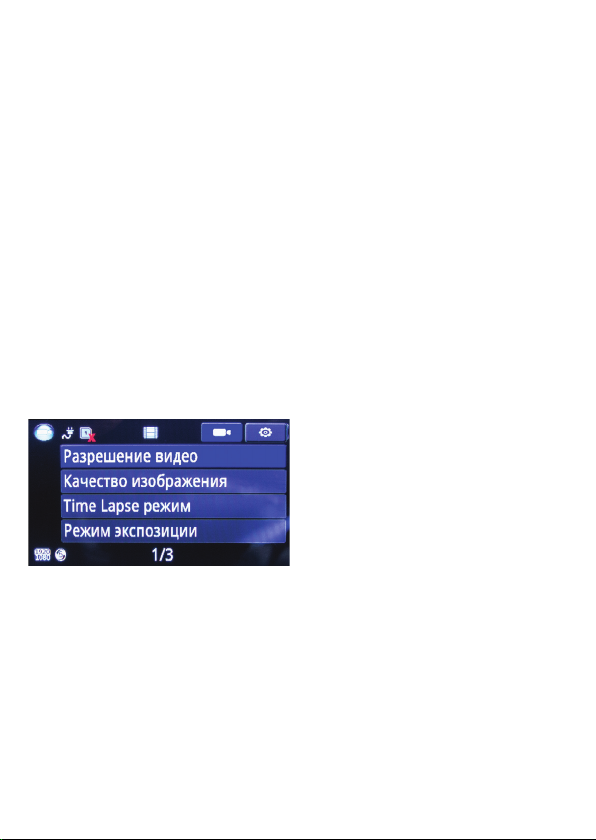

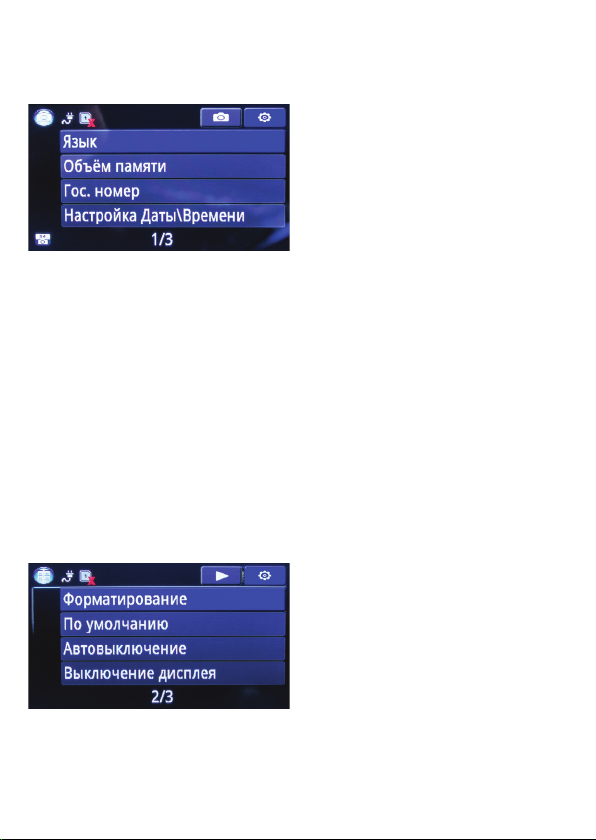

8. Режим настройки ...................................................................................................................11

9. Возможные проблемы и их причины ........................................................................... 15

1) Условия эксплуатации

- Перед использованием внимательно прочитайте руководство пользователя.

- Ознакомьтесь с условиями гарантийного обслуживания в гарантийном талоне.

- Перед первым применением полностью зарядите встроенный аккумулятор видеорегистратора через входящий в комплект автомобильный адаптер от бортовой сети автомобиля.

- Устройство должно использоваться только с аксессуарами из комплекта поставки. Компания Neoline не несет ответственности за возможные повреждения изделия в случае применения аксессуаров сторонних производителей.

- Убедитесь, что вы правильно вставляете карту памяти, неправильная установка карты памяти может повредить устройство.

- Используйте micro SD карты класса 6 или выше, чтобы избежать задержки изображения.

- Рекомендуется использовать карты памяти от 8 ГБ до 64 ГБ.

- Производите форматирование карты памяти раз в 2 месяца, чтобы избежать повреждения её файловой системы.

- Не извлекайте карту памяти до завершения записи, в противном случае файл может быть повреждён.

- Если в вашем автомобиле питание не отключается автоматически после выключения двигателя, то тогда следует извлечь зарядное устройство из прикуривателя, чтобы избежать полной разрядки аккумулятора автомобиля.

- Не подвергайте устройство воздействию прямых солнечных лучей.

- Не подключайте автомобильный адаптер к аккумулятору напрямую (данный случай не попадает под гарантийное обслуживание).

- Запрещается разбирать или модифицировать изделие.

- Не роняйте и не подвергайте устройство ударам. Не нажимайте на ЖК-экран, это может привести к его неисправности.

- Не подвергайте изделие воздействию огня или влаги, воздействию химически активных веществ (бензина, растворителя, реагентов и т. д.).

- Не допускайте работы с устройством мокрыми руками.

- Не используйте для чистки устройства чистящие средства, содержащие сильные кислоты или щёлочи.

- Компания Neoline не несет ответственности за потерю данных и / или ущерб, прямой либо косвенный, причиненный пользователю либо третьей стороне неверным использованием устройства либо программного обеспечения, неверной установкой, использованием не входящих в комплект аксессуаров.

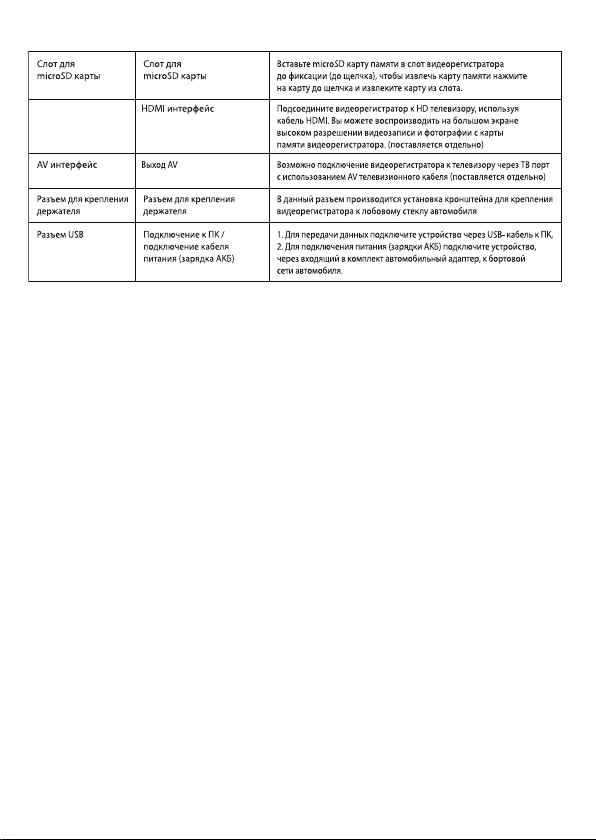

2) Внешний вид и функции

1) AV выход

2) Разъем USB (DC 5В, 1A)

3) Разъем для крепления держателя

4) HDMI

5) Объектив

6) Кнопка Вкл/Выкл

7) Кнопка UP

8) Кнопка MENU

9) Кнопка OK

10) Кнопка MODE

11) Кнопка DOWN

12) Кнопка RESET

13) Индикатор

14) Кнопка Экстренной записи

15) LCD экран

16) Слот для Micro SD карты

17) Микрофон

18) Динамик

3) Комплектация

• Видеорегистратор Neoline Wide S53

• Держатель с присоской

• Автомобильное ЗУ

• USB кабель

• Руководство пользователя

• Гарантийный талон

4) Технические характеристики

• Процессор: Ambarella A7 (A7L70)

• Матрица: OVI4689, 4 МП

• Дисплей: 2.7 LTPS 16:9

• Угол обзора объектива: 170 градусов (по диагонали)

• Язык интерфейса: Русский, Английский

• Формат записи видео: MOV (H.264, Audio: AAC)

• Разрешение видео: 2560x1080 30fps / 2304x1296 30fps / 1920x1080 60fps / 1920x1080 30fps / HDR1920x1080 30fps

• Формат Фото: JPEG

• Разрешение Фото: 4Mп / 9Mп / 13Mп / 16Mп

• Фото во время съемки видео: поддерживается

• Питание устройства: DC 5V

• Адаптер питания в комплекте: INPUT: DC 12-24V, OUTPUT: DC 5V

• Встроенный аккумулятор: 150 мА/ч.

• Циклическая запись: непрерывная / 1 мин / 3 мин / 5мин

• Автоматическое выключение: поддерживается

• Карта: Micro SD до 64GB

• USB-порт

• Датчик движения

• G-СЕНСОР

• Сигнал видео: PAL/NTSC

• Звук: Встроенный микрофон/динамик

• Рабочая температура: От -10 до + 40 гр. С

• Размер (см): 8,6 х5,2 х3,8

• Масса: 71 гр.

5) Назначение кнопок
