ДВУХКАНАЛЬНЫЙ АВТОМОБИЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
NEOLINE WIDE S49
Руководство пользователя
Уважаемый покупатель!
Благодарим за то, что Вы приобрели видеорегистратор NEOLINE Wide S49.
Внимательно и до конца прочитайте данное руководство, чтобы правильно
использовать устройство и продлить срок его службы. Сохраните руководство
пользователя, чтобы обратится к нему, если в будущем возникнет такая
необходимость.
Согласно пункту 2 статьи 26.7 КоАП РФ(в ред. Федерального закона от
26.04.2016 N 114-ФЗ), кдокументам, имеющим значение для производства
по делу об административном правонарушении,относятсяматериалы фото -
и киносъемки, звуко- и видеозаписи, информационных баз и банков данных
и иные носители информации. Таким образом, события (в том числе дорожно-
транспортные происшествия; нарушения правил дорожного движения либо
отсутствие нарушений) зафиксированные настоящим видеорегистратором
могут рассматриваться судом (в частности) как доказательственная база.
Содержание
1. Условия эксплуатации ...........................................................................................................3
2. Технические характеристики .............................................................................................4
3. Комплектация ............................................................................................................................5
4. Описание устройства и индикаторов ............................................................................6
5. Установка видеорегистратора ...........................................................................................8

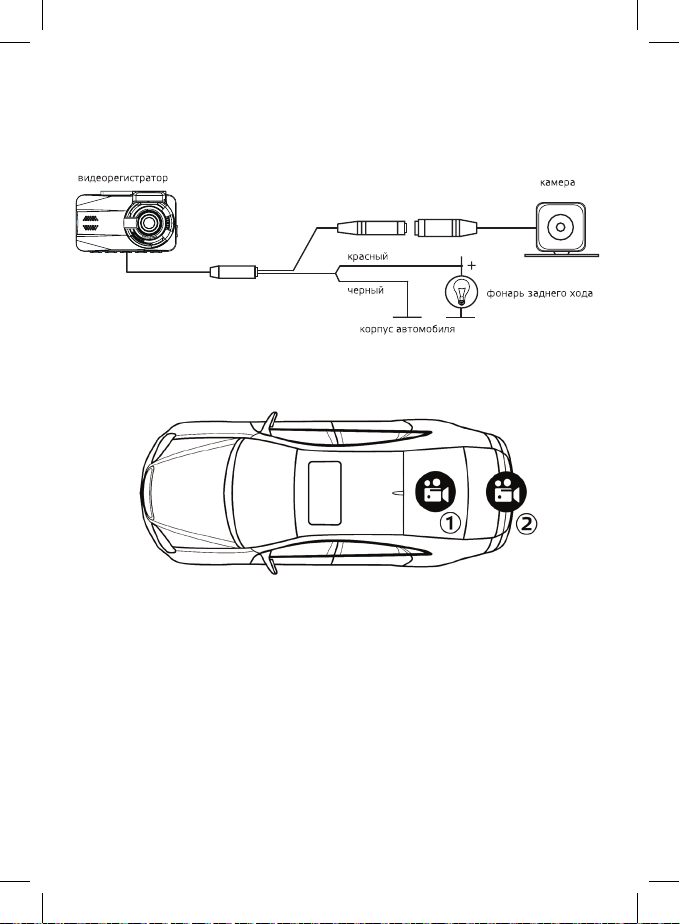

6. Установка и использование камеры заднего вида ...............................................11
7. Эксплуатация устройства ..................................................................................................12
8. Возможные проблемы и их причины .......................................................................... 24
2
1. Условия эксплуатации
1. Ознакомьтесь с условиями гарантийного обслуживания.
2. Не устанавливайте и не извлекайте карту памяти при включенном
видеорегистраторе. В противном случае возможно повреждение устройства
и записанных видеофайлов.
3. Используйте только высококачественные microSD карты не ниже 6 класса, чтобы
избежать провалов записи и задержки изображения.
4. Рекомендуется использовать карты памяти от 8 ГБ до 32 ГБ.
5. Устройство должно использоваться только с аксессуарами из комплекта поставки.
Компания NEOLINE не несет ответственности за возможные повреждения изделия
в случае применения аксессуаров сторонних производителей.
6. Не подвергайте изделие воздействию огня или влаги, воздействию химически
активных веществ (бензина, растворителя, реагентов и т. д.).
7. Запрещается разбирать или модифицировать изделие.
8. Компания NEOLINE не несет ответственности за потерю данных и / или ущерб,
прямой либо косвенный, причиненный пользователю либо третьей стороне неверным
использованием устройства либо программного обеспечения, неверной установкой,
использованием не входящих в комплект аксессуаров.
9. Внимание! В некоторых автомобилях питание на розетку 12/24В подается и при
выключенном зажигании. Во избежание разрядки аккумулятора рекомендуется
отключать видеорегистратор от бортовой сети (извлечь адаптер питания из гнезда
прикуривателя).
10. Производите форматирование microSD карты не реже одного раза в два месяца,
чтобы избежать повреждения ее файловой системы.
11. Соблюдайте температурные условия хранения и эксплуатации (см. технические
характеристики). Не допускайте долговременного пребывания устройства на солнце.
12. Не извлекайте карту памяти во время работы устройства, это может привести
к потере данных и поломке.
Производитель оставляет за собой право на внесение изменений в комплектацию,
техническое и программное обеспечение устройства без предварительного
уведомления.
3
2. Технические характеристики
• Разрешение видео:
Основная камера Full HD 1920×1080 (30 к/с),
Дополнительная камера VGA 640×480 (30 к/с)
• Угол обзора 155 градусов
• Дисплей: LCD, 3’’
• Формат видеозаписи/компрессия: MOV/H.264
• Битрейт, max.: 16 Мб/с
• Встроенный аккумулятор 470 мА
• Поддержка карт памяти MicroSD, 10 + класс, 8-32 Гб
• Интервал циклической записи, мин: 1/3/5
• Непрерывная запись
• Автовключение/Автовыключение
• Температура эксплуатации: -10° до +40 С°
• Штамп гос.номера
• Штамп дата/время
• Запись звука
• Встроенный динамик
• G-sensor
• Датчик движения
• Режим парковки
• Входное напряжение ЗУ: DC 12-24В
• Входное напряжение доп. камеры: DC 12-24В
• Входное напряжение устройства: DC 5В/1A
• Кронштейн, тип: присоска, 3M
• Размеры: 89*53*28,5 мм
• Вес: 86 гр
4
3. Комплектация
• Автомобильный видеорегистратор NEOLINE Wide S49
• Камера заднего вида
• Кронштейн на присоске
• Кронштейн на 3M-скотче
• Автомобильное зарядное устройство
• Инструкция по эксплуатации
• Гарантийный талон
5
4. Описание устройства и индикаторов
!
5
6
7
10
1) Гнездо для кронштейна

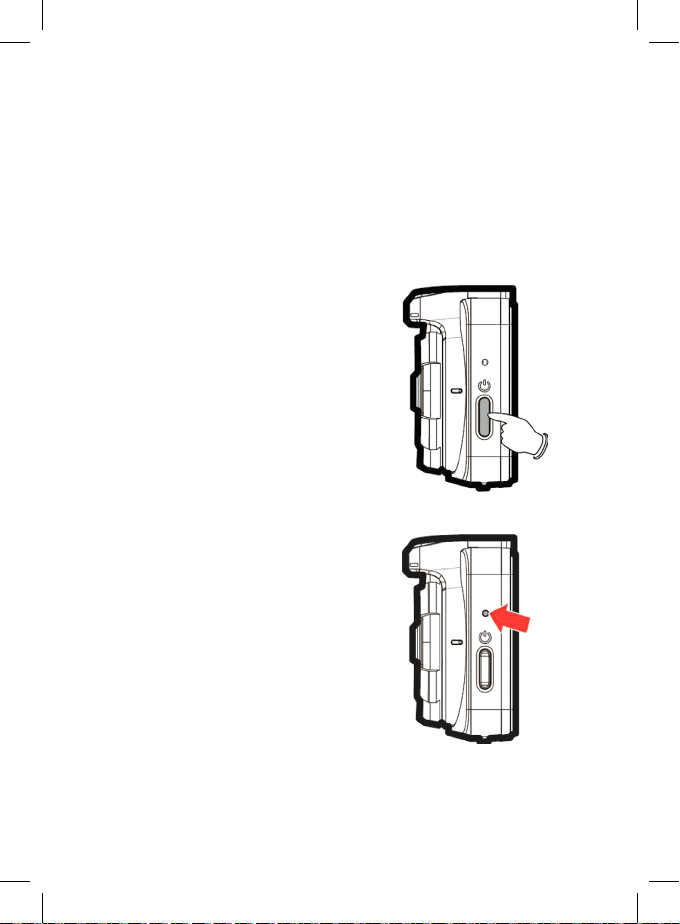

2) Кнопка питания

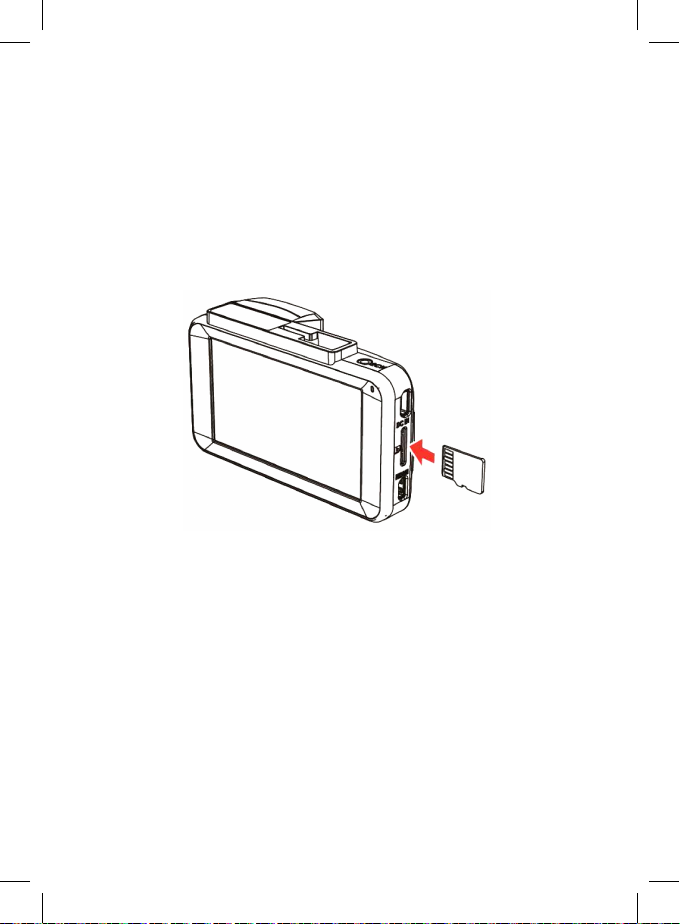

3) Разъем для карты памяти
4) Разъем mini-USB
5) Кнопка “Назад” ( / )
6) Кнопка “Вверх” ( / )
7) Кнопка “Вниз” ( / )
8) Кнопка “Ввод” ( / )
9) Кнопка переключения
изображения с камер ( / )
13
17
14
12
2
9
8
11
10) Динамик
11) Широкоугольный объектив
12) Микрофон
13) Индикатор
14) Дисплей
15) HDMI-выход
16) Разъем для подключения
камеры заднего вида
17) Кнопка Reset
4
3
15
16
1
6
Индикатор состояния батареи
Значок
Батарея заряжена полностью.
Батарея заряжена на 2/3.
Батарея заряжена на 1/3.
Батарея разряжена.
Батарея заряжается.
Подключите автомобильный адаптер для
зарядки батареи, батарея полностью разряжена.
Описание
Примечание.
Обратите внимание, что при температуре ниже 0°С и выше 45°C адаптер
питания продолжит подавать питание на устройство, но зарядка литийионной батареи производиться не будет. Это связано с особенностями
литий-ионных батарей и направлено на продление их срока службы и не
является неисправностью.
Световые индикаторы
Статус устройства
Питание выключено, батарея заряжается.
Питание выключено, батарея полностью заряжена.
Питание включено, батарея заряжается.
Питание включено, батарея полностью заряжена.
Режим ожидания/режим ожидания с отключенным
экраном
Запись/запись с отключенным экраном
Цвет индикатора
Красный
Индикатор не горит
Красный
Зеленый
Зеленый
Красный мигающий
7
[ Установка видеорегистратора ]

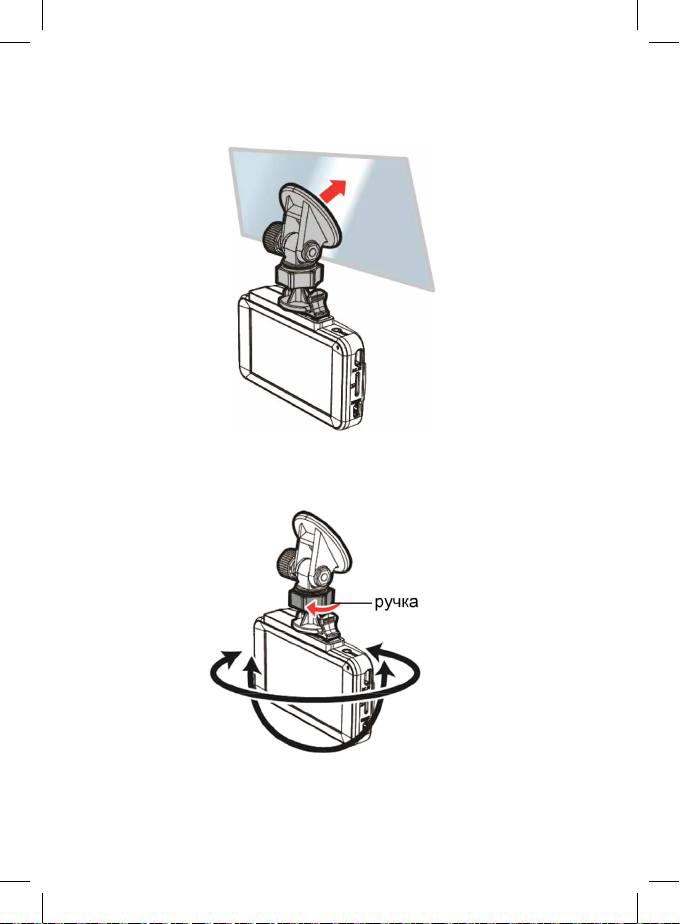

Установка на лобовое стекло
- Установите кронштейн на устройство. Передвиньте его в держателе
кронштейна до щелчка.
- Снимите защитную пленку с клеящегося кронштейна.
8
