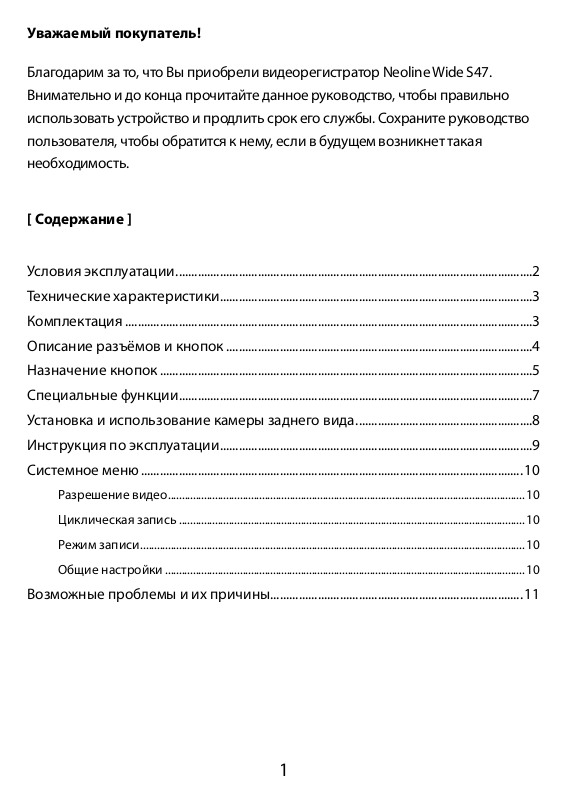

Уважаемый покупатель!

Благодарим за то, что Вы приобрели видеорегистратор Neoline Wide S47.

Внимательно и до конца прочитайте данное руководство, чтобы правильно

использовать устройство и продлить срок его службы. Сохраните руководство

пользователя, чтобы обратится к нему, если в будущем возникнет такая

необходимость.

[ Содержание ]

Условия эксплуатации .................................................................................................................2

Технические характеристики ...................................................................................................3

Комплектация .................................................................................................................................3

Описание разъёмов и кнопок .................................................................................................4

Назначение кнопок ......................................................................................................................5

Специальные функции ................................................................................................................7

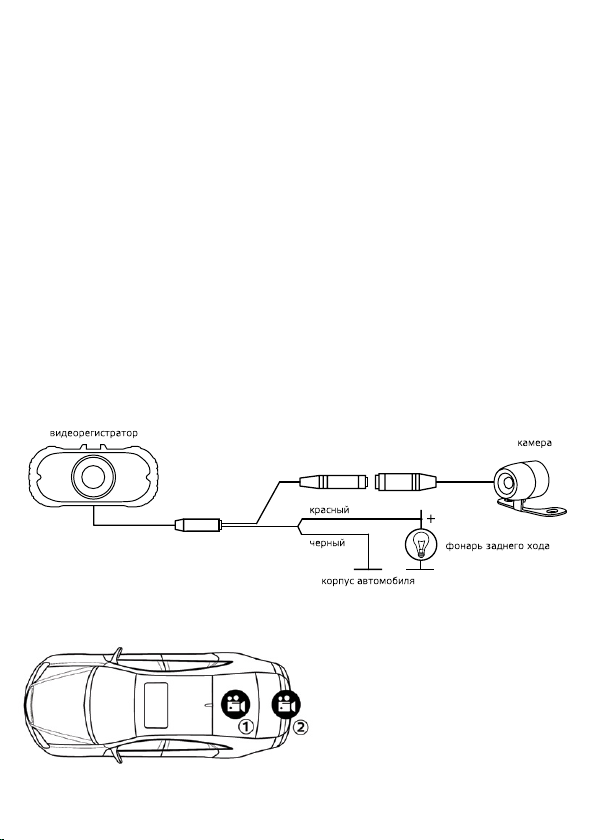

Установка и использование камеры заднего вида ........................................................8

Инструкция по эксплуатации ...................................................................................................9

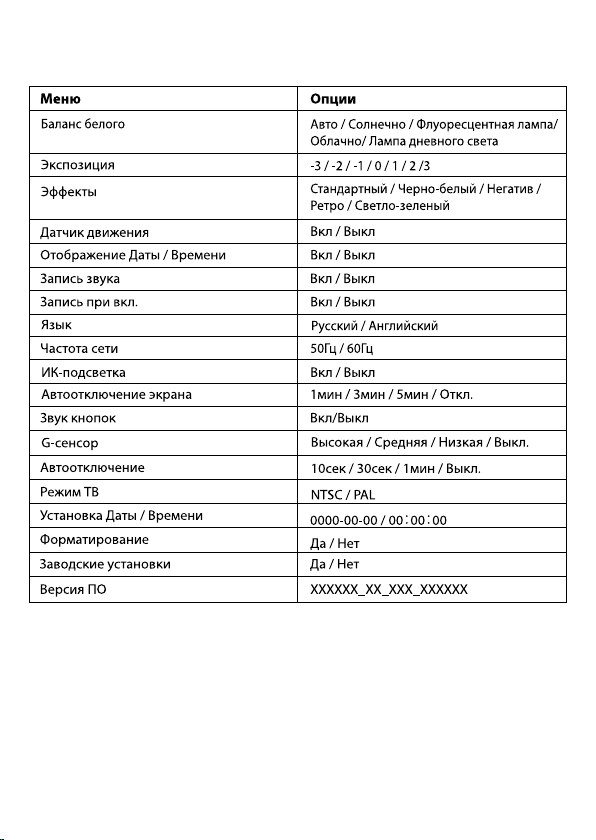

Системное меню ......................................................................................................................... 10

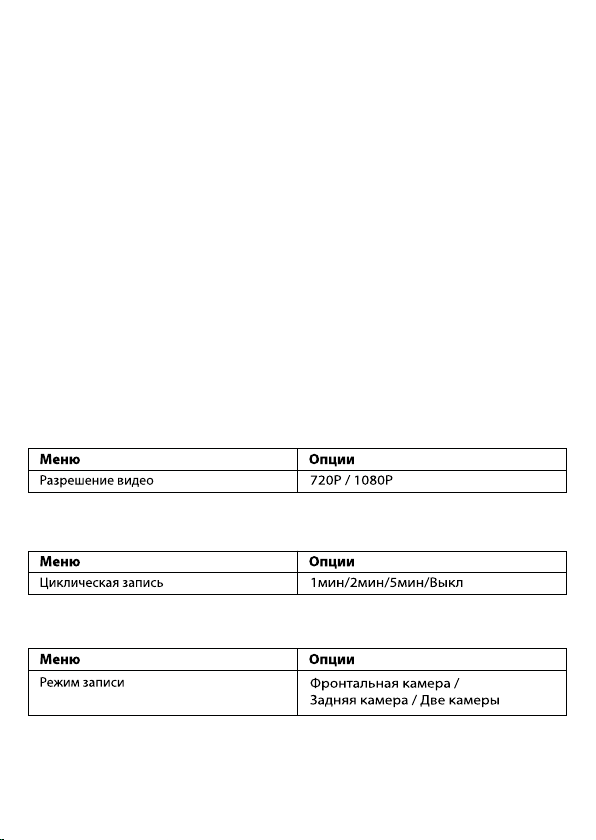

Разрешение видео ................................................................................................................................. 10

Циклическая запись ............................................................................................................................. 10

Режим записи ........................................................................................................................................... 10

Общие настройки .................................................................................................................................. 10

Возможные проблемы и их причины................................................................................11

[ Условия эксплуатации ]

• Ознакомьтесь с условиями гарантийного обслуживания

• Перед первым применением необходимо полностью зарядить встроенный аккумулятор видеорегистратора через входящий в комплект автомобильный адаптер от бортовой сети автомобиля.

• В автомобилях, в которых питание на розетку 12/24 В подается и после выключения зажигания, необходимо отключать видеорегистратор от бортовой сети (извлечь адаптер питания из розетки 12/24 В) во избежание разрядки аккумулятора автомобиля.

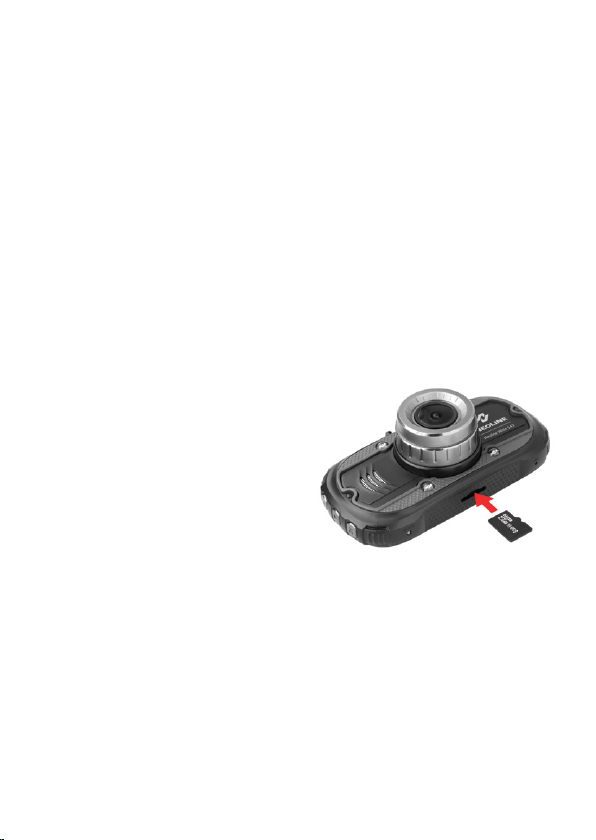

• Не устанавливайте и не извлекайте карту памяти при включенном Видеорегистраторе, это может привести к повреждению устройства и записанных видеофайлов.

• Используйте MicroSD карты не ниже 6 класса, чтобы избежать потери данных при записи.

• Рекомендуется использовать карты памяти не менее 8 Гб и не более 32 Гб.

• Устройство должно использоваться только с аксессуарами из комплекта поставки. Компания Neoline не несет ответственности за возможные повреждения изделия в случае применения аксессуаров сторонних производителей.

• Производите форматирование Мicro SD карты раз в два месяца, чтобы избежать повреждения ее файловой системы.

• Перед первым использованием устройства заряжайте аккумулятор в течение трех часов. Также пополняйте заряд аккумулятора раз в два месяца, если не используете устройство в течение длительного времени.

• Соблюдайте температурные условия хранения и эксплуатации (см. технические характеристики). Не допускайте долговременного пребывания устройства на солнце.

• Не подвергайте изделие чрезмерному нагреву, воздействию влаги, химически активных веществ (бензина, растворителя, реагентов и т. д.).

• Запрещается разбирать или модифицировать изделие.

• Компания Neoline не несет ответственности за потерю данных и / или ущерб, прямой либо косвенный, причиненный пользователю либо третьей стороне неверным использованием устройства либо программного обеспечения, неверной установкой, использованием не входящих в комплект аксессуаров.

[ Технические характеристики ]

• Матрица: NT99141, 1/4-дюймовый сенсор 1.2Mп. типа CMOS

• Поцессор: Allwinner A10

• Экран 2.7 дюйма, ЖК

• Объектив F=2.0 / f=3.4 mm. Угол обзора по диагонали – 100 градусов

• Формат записи видео AVI, видео-кодек H.264

• Разрешение видео основной (фронтальной) камеры: 1280X720, 30 к/с / 1920X1080, 30к/с;

• Разрешение видео камеры заднего вида: 720X480, 25 к/с.

• Формат записи фото JPEG.

• Разрешение фото: 1Мп/2Мп/3Мп/5Мп

• Функция циклической записи 1мин. / 2 мин. / 3 мин. / 5 мин.

• Датчик движения

• G-сенсор

• Отображение штампа даты/времени

• Поддержка карт памяти Micro SD до 32GB

• Встроенный микрофон / динамик

• Встроенный литий-полимерный аккумулятор 180 мА/ч

• Быстрая установка на стекло с помощью специального кронштейна с присоской

• Рабочая температура: от -10 до + 40 гр. С

• Интерфейс питания 5В / 1А

• Размер (мм): 100х 50 х 23 (38 с объективом)

[ Комплектация ]

• Видеорегистратор Neoline Wide S47

• Камера заднего вида

• Автомобильное крепление-держатель с присоской

• Автомобильное ЗУ

• Кабель, для подключения камеры заднего вида.

• USB кабель

• Руководство пользователя

• Гарантийный талон

[ Описание разъемов и кнопок ]

2 3 4 5

15 16

1) AV-вход

2) HDMI-разъем

3) Разъем для присоединения автомобильного крепления-держателя с присоской

4) USB-разъем

5) Кнопка Вкл/Выкл питания (POWER)

6) Кнопка Моде (MODE)

7) Кнопка Меню (MENU)

8) Кнопка Экстренной записи

9) Динамик

10) ИК подсветка

11) Объектив

12) Кнопка Вверх (UP)

13) Кнопка Вниз (DOWN)

14) Кнопка ОК

15) Микрофон

16) Слот для карты памяти

17) Кнопка Сброс (RESET)

18) ЖК-дисплей

19) Светодиод - индикатор

20) Камера заднего вида
