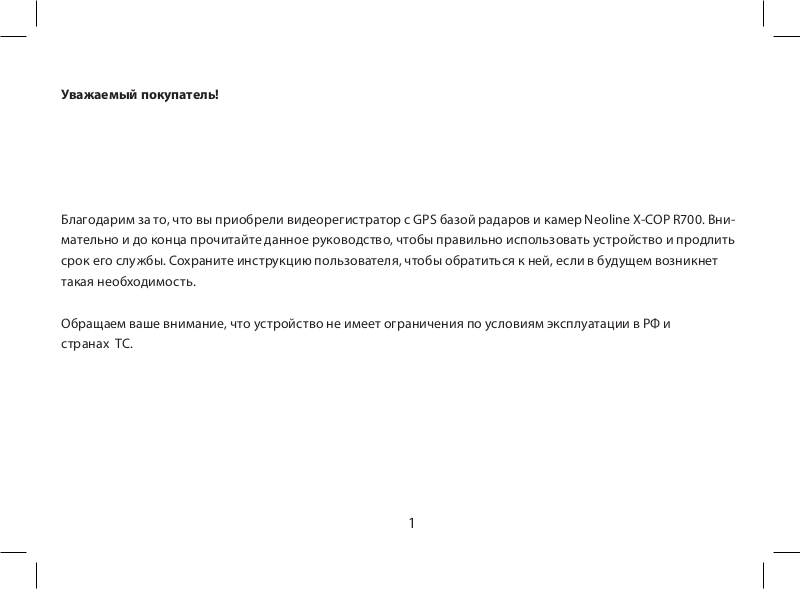

Уважаемый покупатель!

Благодарим за то, что вы приобрели видеорегистратор с GPS базой радаров и камер Neoline Х-СОР R700. Вни-

мательно и до конца прочитайте данное руководство, чтобы правильно использовать устройство и продлить

срок его слу жбы. Сохраните инструкцию пользователя, чтобы обратиться к ней, если в будущем возникнет

такая необходимость.

Обращаем ваше внимание, что устройство не имеет ограничения по условиям эксплуатации в РФ и

странах ТС.

[ Содержание ]

[ Условия эксплуатации ] ............................................................................4

[Краткое описание].................................................................................. 6

[ Особенности ] ...................................................................................... 7

Удобство использования .........................................................................7

Особенности GPS детектирования полицейских радаров и камер ...............................7

Основные функции видеорегистратора..........................................................9

[Характеристики]...................................................................................10

Характеристики видеорегистратора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

GPS характеристики ............................................................................. 11

Общие характеристики..........................................................................12

[Комплектация].....................................................................................12

[Установка]..........................................................................................14

Рекомендуемое место крепления налобовомстекле .......................................... 14

Альтернативное место крепления на торпедо автомобиля .....................................14

Способ крепления ...............................................................................15

Настройка антибликового фильтра..............................................................16

Подключение кабеля питания от прикуривателя ...............................................17

Подключение кабеля питания от бортовой сети автомобиля (опционально) ...................18

Схема подключения кабеля питания к бортовой сети автомобиля (Neoline Fuse Cord 3 pin) ...19

Установка внешней GPS антенны (в комплектации не поставляется) ...........................20

Установка радарного блока Neoline X-COP Radar (в комплектации не поставляется) ...........22

[Основные функции] ...............................................................................24

Описание кнопок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Включение/Выключение устройства ............................................................26

Дисплей (Стандартный режим) ..................................................................28

Режим Парковки .................................................................................32

Отключение громкости ..........................................................................34

Калибровка экрана ..............................................................................35

Обновление прошивки ..........................................................................36

Форматирование micro SD карты памяти........................................................38

Работа GPS/ГЛОНАСС модулей...................................................................39

Режим экстренной записи .......................................................................45

Настройки .......................................................................................45

X-COP Player......................................................................................57

Приложение «Х-СОР» для смартфона............................................................65

Возможные проблемы и их устранения .........................................................74

[ Условия эксплуатации ]

• Ознакомьтесь с условиями в гарантийном талоне.

• Установите видеорегистратор должным образом в соответствии с руководством пользователя. Во избе-

жание несчастных случаев соблюдайте предписанные правила.

• Применяйте только тот кабель питания, который идет в комплекте. При использовании стороннего заряд-

ного устройства, даже если оно имеет схожий разъем питания, работоспособность может быть нарушена.

• Соблюдайте температурные условия хранения и эксплуатации (см. технические характеристики). Не

допускайте долговременного пребывания устройства на солнце.

• Прежде, чем покинуть автомобиль убедитесь в том, что Х-СОР R700 выключен— не оставляйте устрой-

ство на долгое время включенным, это может повести за собой чрезмерное потребление аккумулятора

транспортного средства и уменьшения срока эксплуатации видеорегистратора (при работе в парковоч-

ном режиме Х-СОР R700 не разряжает аккумулятор).

• Будьте осторожны при эксплуатации— не допускайте падения или сдавливания устройства.

• Во избежание дорожно-транспортных происшествий не совершайте каких-либо манипуляций с устрой-

ством во время управления автомобилем.

• Во время чистки салона автомобиля снимите Х-СОР R700 во избежание попадания на него чистящего

средства, так как это может привести к изменению внешнего вида или нарушить работоспособность.

• Не устанавливайте устройство в том месте, откуда происходит открытие подушки безопасности.

• Используйте напряжение 12-24 В.

• Ничего не должно закрывать или покрывать устройство во время его использования.

• Видеорегистратор может некорректно работать в автомобиле с атермальным лобовым стеклом или сте-

кломс подогревом. В связи с тем, что данные лобовые стекла содержат металлическое напыление в своей

конструкции, корректная работа GPS и ГЛОНАСС модулей может быть нарушена. Для корректной работы

используйте внешнюю GPS антенну (поставляется опционально).

• Время поиска спутников может увеличиваться в зависимости от погодных условий, времени суток, ре-

льефа местности и конструктивных особенностей автомобиля.

• Крепление на 3М скотче является одноразовым. Выберите правильное место установки до размещения

• крепления на лобовом стекле.

• Не извлекайте карту памяти во время работы устройства, это может привести к потере данных и поломке.

• Для записи качественного видео следите за тем, чтобы обзор устройства не был ограничен, а линза каме-

ры не была загрязнена.

• Во время вождения автомобиля крепление устройства подвергается вибрациям, это может сбить поло-

жение видеорегистратора. Будьте внимательны и проверяйте положение камеры перед использованием.

• Производите форматирование SD карты раз в два месяца, чтобы избежать повреждения ее файловой

системы.

• Пополняйте заряд аккумулятора раз в два месяца, если не используете Х-СОР R700 в течение длительного

времени.

• Компания Neoline не несет ответственности за потерю данных и / или ущерб, прямой либо косвенный,

причиненный пользователю либо третьей стороне неверным использованием устройства либо про-

граммного обеспечения, неверной установкой, использованием не входящих в комплект аксессуаров.

• Нагрев корпуса в режиме работы является нормальным явлением.

• Встроенный аккумулятор предназначен для корректного завершения видеозаписи. Съемка видео в обыч-

ном режиме и режиме парковки возможна только при подключенном внешнем питании.

Производитель оставляет за собой право вносить изменения в комплектацию, технические характери-

стики и программное обеспечение устройства без предварительного уведомления.

[Краткое описание]

Neoline X-COP R700 призван обеспечить вашу безопасность за рулем. Встроенные GPS и ГЛОНАСС модули по-

зволяют обнаруживать полицейские радары по заранее установленным координатам в базе и обеспечивают

безопасную езду. Также GPS и ГЛОНАСС модули позволяют отображать скорость на видеофайле и просматри-

вать маршрут в Х-СОР Player на ПК.

Видеопроцессор Ambarella и лучшая матрица нового поколения от SONY обеспечивает высокое и стабильное

качество записи на скорости до 120 км/ч (в том числе и во время ночной съемки).

Качество видеозаписи так же зависит от объектива, который установлен перед матрицей. В нашем случае это

набор из 6 стеклянных линз, которые гарантируют четкую картинку при Full HD разрешении.

[ Особенности ]

Удобство использования

• WiFi подключение к смартфону на Android и iOS.

• Копирование видеозаписей в память смартфона.

• Интерфейс Neoline Easy Touch Plus.

• Интуитивно понятное управление с помощью сенсорного

дисплея.

• Эргономичное расположение в салоне автомобиля.

• Крепление с активной зарядкой на 3М скотче

Smart Click Plus.

• Быстрое меню основных настроек и функций

на главном экране.

• Просмотр/блокировка/перемотка файлов видеозаписи на устройстве.

• Обновление ПО и базы данных GPS с помощью мобильного приложения и MicroSD карты памяти.

Особенности GPS детектирования полицейских радаров и камер

• GPS и ГЛОНАСС модули и база полицейских радаров и камер 45-ти стран.

• Оповещение обо всех типах стационарных полицейских радаров, в т.ч. «Стрелка», «Робот», «Кордон»,

«Крис», др.

• Оповещение о камерах контроля Правил Дорожного Движения:

- фотофиксация «в спину»

- езда по обочинам

- выделенная полоса

- проезд перекрестка

- проезд светофора

- проезд пешеходного перехода

• Интеллектуальная обработка камер системы «Автодория».

• Включение / Отключение отдельных типов точек GPS:

- пост ДПС

- муляж полицейского радара

- камеры системы «Автодория»

- радар «Стрелка» видеоблок

- радар «Стрелка»

- стационарные радары и камеры

• Голосовое оповещение о 45 типах стационарных радаров.

• Звуковое оповещение.

• Включение / Отключение GPS оповещения.

• Установка Допустимого превышения скорости.

• Максимальная скорость.

• Автоприглушение звука.

• Добавление / удаление Опасных зон.

• Настройка радиуса Опасных зон.

• 3 типа установки дальности GPS оповещений:

- по значению в базе GPS

- по значению в настройках

- по текущей скорости автомобиля

Основные функции видеорегистратора

• Реалистичное и четкое видео с максимальным уровнем детализации днем и ночью.

• Интеллектуальный режим подавления бликов и солнечных лучей.

• Яркое и контрастное изображение на дисплее.

• Настройка яркости изображения и дисплея.

• Просмотр/блокировка/перемотка/ видеозаписи на устройстве.

• Приближение при просмотре видеофайлов.

• 3 режима записи (стандартная, экстренная, режим парковки).

• 2 режима заставки с отображением спидометра и текущего времени.

• Режим Парковки.

• Запись в режиме Парковки.

• Настройка громкости (9 уровней).

• Запись звука в салоне.

• Индикатор заряда АКБ.

• G-сенсор и датчик движения.

• X-COP Player для просмотра записи на ПК.

• Поддержка Русского и Английского языков.

• Поддержка карт памяти: MicroSD (SDHC U3: 2 Гб ~ 32 Гб, SDXC 64 Гб ~ 128 Гб), класс 10*.

• Демо режим.

• Входное напряжение: 12–24 В.

* используйте только оригинальные MicroSD карты проверенных производителей; некачественная карта

памяти может привести к нестабильной работе, а также повреждению устройства.

[Характеристики]

Характеристики видеорегистратора

Процессор: Ambarella.

Дисплей: 2.8’’ (240x320) Touch Screen с IPS матрицей.

Разрешение: 1920x1080 (Full HD) / 1280x720 (HD).

Матрица: Sony.

Оптические линзы: 57.4 º(V) x 108.5 º(H) x 129.7 º(D).

Угол обзора: 135°, 6 стеклянных линз.

Аккумулятор: 220 мАч, 5 C, 3.7 В.

Формат видео: MP4.

Частота кадров: 30 к/с.

Время записи в режиме вождения: 1 минута, 2 минуты, 3 минуты, 5 минут.

Время записи в режиме происшествия: до происшествия— 10 секунд, после происшествия— 50 секунд.

G-сенсор.

Датчик движения.

Гарантия 1 год.

Сделано в Корее.

GPS характеристики

GPS и ГЛОНАСС модули: MK-120G & U-BLOX8.

Антенна (13 мм x 13 мм).

«Холодный» старт— поиск спутников в течение 40— 90 сек*.

«Теплый» старт— поиск спутников в течение 5— 10 сек*.

* время поиска спутников может увеличиваться в зависимости от погодных условий, времени суток, релье-

фа местности и конструктивных особенностей автомобиля.

Общие характеристики

Входное напряжение: DC 12-24 В.

Потребление тока: 200 мA— 300 мA.

Размеры (мм): 90 (длина) x 52 (ширина) x 76,5 (высота).

Рабочая температура: –10 °C ~ 60 °C.

[Комплектация]

1. Neoline X-COP R700.

2. Карта памяти Micro SD 32 Гб класс10 .

3. Крепление на присоске Smart Click Plus (опционально).

4. Крепление с активной зарядкой на 3М скотче Smart Click Plus.

5. Кабель питания в автомобильную розетку (DC 12 В ~ 24 В).

6. Антибликовый фильтр (CPL) 37 мм .

7. Внешняя GPS антенна для автомобилей с атермальным лобовым стеклом (опционально).

8. Крепежный элемент для кабеля питания (8шт).

9. Адаптер для карты памяти.

10. Чехол для хранения устройства.

11. Кабель питания от бортовой сети Fuse Cord 3 pin (опционально).

[Установка]

Рекомендуемое место крепления

налобовомстекле

Расположите устройство таким образом, чтобы

оно находилось в центре лобового стекла и

немного ниже зеркала заднего вида, чтобы

дисплей не был закрыт. Посмотрите пример на

картинке.

Такая установка занимает минимум места

на лобовом стекле, не препятствует обзору

дороги, устройство находится в непосредствен-

ной близости к водителю.

Альтернативное место крепления на торпедо автомобиля

Вы можете расположить устройство непосредственно на торпедо автомобиля, предварительно перевернув

его на 180 градусов. Сначала необходимо перевернуть устройство, а затем, включить его. В данном случае

изображение и все иконки корректно будут отображаться на дисплее.

Прикрепить устройство к торпедо автомобиля необходимо с помощью крепления на 3М скотче. Способ

крепления к лобовому стеклу и к торпедо описан ниже.

Способ крепления

• Из коробки возьмите крепление с

активной зарядкой на 3М скотче Smart

Click Plus.

• Вставьте свободным концом крепле-

ние в специальное отверстие на верх-

ней стороне корпуса Х-СОР R700.

• Выберите место для крепления на

лобовом стекле.

• Прикрепите устройство к лобовому

стеклу или к торпедо автомобиля при

помощи крепления с активной зарядкой на 3М скотче Smart Click Plus. Заранее определите точное место

установки камеры, так как держатель укомплектован 3M лентой, которая предназначена для одноразово-

го использования.

• Х-СОР R700 необходимо закрепить таким образом, чтобы камера захватывала изображение в пропорции

«30% небо, 70% дорога» для достижения наилучшего результата съемки.

• Подключите кабель питания 12-24В в автомобильную розетку и в крепление Smart Click Plus.

Настройка антибликового фильтра

Антибликовый фильтр (CPL) служит для

уменьшения количества солнечных бли-

ков на видеозаписи. Также блики часто

переотражаются на лобовое стекло от

элементов обшивки автомобиля. Ко

всему прочему, антибликовый фильтр

значительно улучшает контрастность

видео.

Антибликовый фильтр установлен

поверх объектива видеорегистратора

на резьбе. Для его настройки необходи-

мо вращать фильтр до тех пор, пока на

экране будет минимум бликов.

Мы рекомендуем использовать антибликовый фильтр только в дневное время, т.к. в ночное время воз-

можно слишком сильное затемнение изображения.

Подключение кабеля питания от прикуривателя

Пример установки кабеля питания, изображенный на картинке, рекомендован как наиболее безопасный, так

как кабель не будет закрывать поле зрения водителя и отвлекать его от вождения.

Закрепить кабель указанным способом помогут специальные крепежные элементы, имеющиеся в ком-

плекте.

Подключение кабеля питания от бортовой сети автомобиля (опционально)

• Проведите кабель питания к блоку предохранителя, как указано на картинке.

• Соедините кабель питания с блоком предохранителя в соответствии с инструкцией:

- Соедините конец провода BATT (+) с контактом на постоянные +12 В.

- Соедините конец провода ACC с предохранителем для аксессуаров (прикуриватель и тд.).

- Соедините конец провода GND (-) с кузовом автомобиля.

Схема подключения кабеля питания к бортовой сети автомобиля (Neoline Fuse Cord 3 pin)

Установка внешней GPS антенны (в комплектации не поставляется)

Видеорегистратор Neoline X-COP R700 может некорректно работать в автомобиле с атермальным лобовым

стеклом или стеклом с подогревом. Корректная работа GPS и ГЛОНАСС модулей может быть обеспечена

только при наличии стабильного соединения со спутниками.

Возможно, для корректной работы устройства вам потребуется внешняя GPS антенна (поставляется

опционально).

ПРИМЕЧАНИЕ: перед установкой антенны определите подходящее место в автомобиле и прикрепите антен-

ну с помощью магнита или двустороннего скотча. Установите антенну так, чтобы верхняя часть антенны (чер-

ная пластиковая крышка) была направлена наружу автомобиля и в небо.

ВНИМАНИЕ! Не устанавливайте антенну GPS за металлическими поверхностями автомобиля— это приведет

к ухудшению характеристик поиска спутников и некорректной работе GPS. От правильного выбора места

установки антенны максимально зависит стабильность работы GPS модуля.

Рекомендованные места установки внешней GPS антенны в автомобиле:

• на приборную панель, максимально близко к лобовому стеклу

• за зеркалом заднего вида

• под декоративную обшивку одной из передних стоек

• при наличии атермального стекла или стекла с подо-

гревом необходимо установить антенну в специальное

окно радиопрозрачности на лобовом стекле, в котором

отсутствует металлическая сетка или напыление

• в особых случаях возможна установка GPS антенны вне

салона автомобиля

Внешняя GPS антенна крепится с помощью встроенного

магнита при установке в стойку или на другие элементы

кузова автомобиля. В остальных случаях, и для дополни-

тельной надежности, возможно крепление антенны с по-

мощью двухстороннего 3М скотча. Подсоедините антенну

к видеорегистратору с помощью кабеля подключения в

специальный разъем.

ВНИМАНИЕ! Устанавливая Neoline X-COP R700 необходимо не забывать о том, что элементы устройства не должны блокировать обзор водителю и не являться потенциальным источником травмы в случае ДТП.

Устройство подключено и готово к эксплуатации.

Установка радарного блока Neoline X-COP Radar (в комплектации не поставляется)

При желании, вы можете подключить видеорегистратор Neoline X-COP R700 к внешнему беспроводному радарному блоку Neoline X-COP Radar, который необходимо приобрести отдельно. Ниже вы найдете способ подключения такого блока к автомобилю. Внимание! В целях безопасности перед установкой отключите клеммы аккумулятора Вашего автомобиля! Из комплекта X-COP Radar возьмите радарный блок и, при необходимости, набор креплений, состоящий из металлической пластины и площадки для крепления радарного блока, а также комплект винтов и гаек. Примечание: перед установкой радарного блока определите подходящее для него место под капотом автомобиля, чтобы свободное пространство позволяло разместить блок горизонтально и антенна не перекрывалась элементами кузова. Внимание! Не устанавливайте радарный блок за металлическими поверхностями автомобиля (силовые элементы кузова, радиатор, металлическая сетка декоративной решетки радиатора и т.д.) это приведет к ухудшению характеристик приема радиосигналов полицейских радаров и сигналов лазерных радаров. Установка за пластиковыми элементами (внутри бампера, за аэродинамическими «жабо» и т.д.) также приведет к ухудшению характеристик приема сигналов радаров и невозможности детектирования лазерных радаров!

Рекомендованное место установки радарного блока под капотом - за декоративной решеткой радиатора

• При необходимости освободите доступ к месту установки (способ снятия кузовных элементов и/или других агрегатов Вашего автомобиля у точняйте у производителя).

• При необходимости подготовьте крепежные отверстия для крепления монтажной площадки (в некоторых моделях автомобилей возможен монтаж блока к к узову без использования монтажной площадки).

• С помощью комплекта винтов и гаек надежно зафиксируйте в выбранном месте площадку для крепления радарного блока.

• Установите и зафиксируйте радарный блок на площадке крепления.

• Подключите кабель питания для радарного блока к бортовой сети автомобиля и к радарному блоку

Примечание: во избежание повреждения изоляции кабеля, прокладывайте его вдали от чрезмерно нагретых поверхностей двигателя. Не допускайте сильных перегибов кабеля и не прокладывайте вблизи подвижных элементов двигателя.

• Зафиксируйте кабель с помощью стяжек и крепежных элементов.

Внимание! После установки радарного блока X-COP Radar необходимо обновить прошивку видеорегистратора Neoline X-COP R700 на прошивку Neoline X-COP R700 Radar Ready, которую вы найдете на сайте neoline. ru разделе X-COP R700. Там же вы найдете инструкцию, как пользоваться X-COP R700 с радарным блоком.

+ 53 hidden pages
