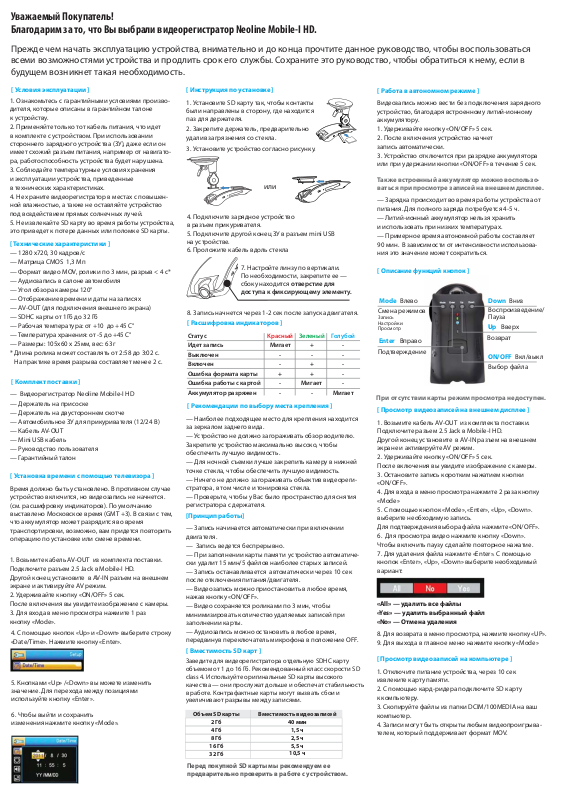

Neoline Mobile-i HD User manual

Уважаемый Покупатель! Благодарим за то, что Вы выбрали видеорегистратор Neoline Mobile-I HD.

Прежде чем начать эксплуатацию устройства, внимательно и до конца прочтите данное руководство, чтобы воспользоваться всеми возможностями устройства и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

[ Условия эксплуатации ]

1. Ознакомьтесь с гарантийными условиями производителя, которые описаны в гарантийном талоне к устройству.

2. Применяйте только тот кабель питания, что идет в комплекте с устройством. При использовании стороннего зарядного устройства (ЗУ), даже если он имеет схожий разъем питания, например от навигатора, работоспособность устройства будет нарушена.

3. Соблюдайте температурные условия хранения и эксплуатации устройства, приведенные в технических характеристиках.

4. Не храните видеорегистратор в местах с повышенной влажностью, а также не оставляйте устройство под воздействием прямых солнечных лучей.

5. Не извлекайте SD карту во время работы устройства, это приведет к потере данных или поломке SD карты.

[ Технические характеристики ]

— 1280 x720, 30 кадров/с — Матрица CMOS 1,3 Мп — Формат видео MOV, ролики по 3 мин, разрыв < 4 с* — Аудиозапись в салоне автомобиля — Угол обзора камеры 120° — Отображение времени и даты на записях — AV-OUT (для подключения внешнего экрана) — SDHC карты от 1Гб до 32 Гб — Рабочая температура: от +10 до +45 C° — Температура хранения: от -5 до +45 C° — Размеры: 105x60 x 25мм, вес: 63 г * Длина ролика может составлять от 2:58 до 3:02 с. На практике время разрыва составляет менее 2 с.

[ Комплект поставки ]

— Видеорегистратор Neoline Mobile-I HD — Держатель на присоске — Держатель на двустороннем скотче — Автомобильное ЗУ для прикуривателя (12/24 В) — Кабель AV-OUT — Mini USB кабель — Руководство пользователя — Гарантийный талон

[ Установка времени с помощью телевизора ]

Время должно быть установлено. В противном случае устройство включится, но видеозапись не начнется. (см. расшифровку индикаторов). По умолчанию выставлено Московское время (GMT +3). В связи с тем, что аккумулятор может разрядится во время транспортировки, возможно, вам придется повторить операцию по установке или смене времени.

1. Возьмите кабель AV-OUT из комплекта поставки. Подключите разъем 2.5 Jack в Mobile-I HD. Другой конец установите в AV-IN разъем на внешнем экране и активируйте AV режим.

2. Удерживайте кнопку «ON/OFF» 5 сек. После включения вы увидите изображение с камеры.

3. Для входа в меню просмотра нажмите 1 раз кнопку «Mode».

4. C помощью кнопок «Up» и «Down» выберите строку «Date/Time». Нажмите кнопку «Enter».

5. Кнопками «Up» /«Down» вы можете изменить значение. Для перехода между позициями используйте кнопку «Enter».

6. Чтобы выйти и сохранить изменения нажмите кнопку «Mode».

[ Инструкция по установке]

1. Установите SD карту так, чтобы контакты были направлены в сторону, где находится паз для держателя.

2. Закрепите держатель, предварительно удалив загрязнения со стекла.

3. Установите устройство согласно рисунку.

или

4. Подключите зарядное устройство в разъем прикуривателя.

5. Подключите другой конец ЗУ в разъем mini USB на устройстве.

6. Проложите кабель вдоль стекла

7. Настройте линзу по вертикали. По необходимости, закрепите ее —

8. Запись начнется через 1-2 сек после запуска двигателя.

[ Расшифровка индикаторов ]

Статус

Идет запись

Выключен

Включен

Ошибка формата карты

Ошибка работы с картой

Аккумулятор разряжен

[ Рекомендации по выбору места крепления ]

— Наиболее подходящее место для крепления находится за зеркалом заднего вида. — Устройство не должно загораживать обзор водителю. Закрепите устройство максимально высоко, чтобы обеспечить лучшую видимость. — Для ночной съемки лучше закрепить камеру в нижней точке стекла, чтобы обеспечить лучшую видимость. — Ничего не должно загораживать объектив видеорегистратора, в том числе и тонировка стекла. — Проверьте, чтобы у Вас было пространство для снятия регистратора с держателя.

[Принцип работы]

— Запись начинается автоматически при включении двигателя. — Запись ведется беспрерывно. — При заполнении карты памяти устройство автоматически удалит 15 мин/5 файлов наиболее старых записей. — Запись останавливается автоматически через 10 сек после отключения питания/двигателя. — Видеозапись можно приостановить в любое время, нажав кнопку «ON/OFF». — Видео сохраняется роликами по 3 мин, чтобы минимизировать количество удаляемых записей при заполнении карты. — Аудиозапись можно остановить в любое время, передвинув переключатель микрофона в положение OFF.

[ Вместимость SD карт ]

Заведите для видеорегистратора отдельную SDHC карту объемом от 1 до 16 Гб. Рекомендованный класс скорости SD class 4. Используйте оригинальные SD карты высокого качества — они прослужат дольше и обеспечат стабильность в работе. Контрафактные карты могут вызвать сбои и увеличивают разрывы между записями.

Объем SD карты

2 Гб 4 Гб

8 Гб 16 Гб 32 Гб

Перед покупкой SD карты мы рекомендуем ее предварительно проверить в работе с устройством.

сбоку находится отверстие для доступа к фиксирующему элементу.

Голубой

Мигает

Зеленый

Мигает

40 мин

1,5 ч 2,5 ч 5,5 ч

10,5 ч

Красный

Мигает

Вместимость видеозаписей

[ Работа в автономном режиме ]

Видеозапись можно вести без подключения зарядного устройство, благодаря встроенному литий-ионному аккумулятору.

1. Удерживайте кнопку «ON/OFF» 5 сек.

2. После включения устройство начнет запись автоматически.

3. Устройство отключится при разрядке аккумулятора или при удержании кнопки «ON/OFF» в течение 5 сек.

Также встроенный аккумулятор можно воспользоваться при просмотре записей на внешнем дисплее.

— Зарядка происходит во время работы устройства от питания. Для полного заряда потребуется 4-5 ч. — Литий-ионный аккумулятор нельзя хранить и использовать при низких температурах. — Примерное время автономной работы составляет 90 мин. В зависимости от интенсивности использования это значение может сократиться.

[ Описание функций кнопок ]

Mode

Влево

Смена режимов

Запись Настройки Просмотр

Вправо

Enter

Подтверждение

ВнизDown

Воспроизведение/ Пауза

Вверх

Возврат

ON/OFF

Вкл/выкл

Выбор файла

При отсутствии карты режим просмотра недоступен.

[ Просмотр видеозаписей на внешнем дисплее ]

2. Удерживайте кнопку «ON/OFF» 5 сек. После включения вы увидите изображение с камеры.

3. Остановите запись коротким нажатием кнопки «ON/OFF».

4. Для входа в меню просмотра нажмите 2 раза кнопку «Mode»

5. C помощью кнопок «Mode», «Enter», «Up», «Down». выберите необходимую запись. Для подтверждения выбора файла нажмите «ON/OFF».

6. Для просмотра видео нажмите кнопку «Down». Чтобы включить паузу сделайте повторное нажатие.

7. Для удаления файла нажмите «Enter». С помощью кнопок «Enter», «Up», «Down» выберите необходимый вариант:

«All» — удалить все файлы «Yes» — удалить выбранный файл «No» — Отмена удаления

8. Для возврата в меню просмотра, нажмите кнопку «UP».

9. Для выхода в главное меню нажмите кнопку «Mode»

[ Просмотр видеозаписей на компьютере ]

1. Отключите питание устройства, через 10 сек извлеките карту памяти.

2. С помощью кард-ридера подключите SD карту к компьютеру.

3. Скопируйте файлы из папки DCIM/100MEDIA на ваш компьютер.

4. Записи могут быть открыты любым видеопроигрывателем, который поддерживает формат MOV.
