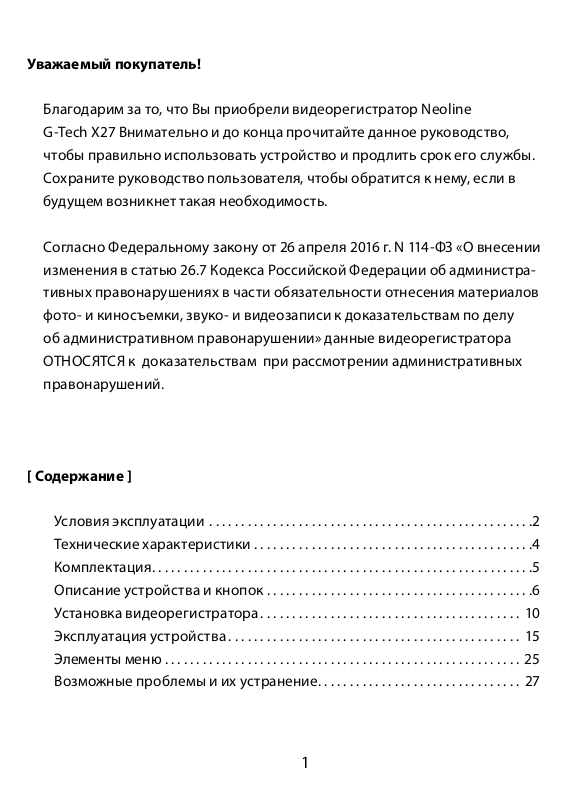

Уважаемый покупатель!
Благодарим за то, что Вы приобрели видеорегистратор Neoline
G-TechX27 Внимательно и до конца прочитайте данное руководство,
чтобы правильно использовать устройство и продлить срок его службы.
Сохраните руководство пользователя, чтобы обратится к нему, если в
будущем возникнет такая необходимость.
Согласно Федеральному закону от 26 апреля 2016 г. N 114-ФЗ «О внесении
изменения в статью 26.7 Кодекса Российской Федерации об администра-
тивных правонарушениях в части обязательности отнесения материалов
фото- и киносъемки, звуко- и видеозаписи к доказательствам по делу
об административном правонарушении» данные видеорегистратора
ОТНОСЯТСЯ к доказательствам при рассмотрении административных
правонарушений.
[ Содержание ]
Условия эксплуатации ...................................................2
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Комплектация............................................................5
Описание устройства и кнопок ..........................................6
Установка видеорегистратора......................................... 10
Эксплуатация устройства .............................................. 15
Элементы меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Возможные проблемы и их устранение................................27
1
[ Условия эксплуатации ]
• Ознакомьтесь с условиями гарантийного обслуживания.
• Не устанавливайте и не извлекайте карту памяти при включенном видео-
регистраторе. В противном случае возможно повреждение устройства и
записанных видеофайлов.
• Используйте только высококачественные microSD карты не ниже 10клас-
са с поддержкой протокола UHS-I ,чтобы избежать провалов записи и
задержки изображения.
• Рекомендуется использовать карты памяти от 8ГБ до 32 ГБ.
• Устройство должно использоваться только с аксессуарами из комплекта
поставки. Компания Neoline не несет ответственности за возможные
повреждения изделия в случае применения аксессуаров сторонних
производителей.
• Не подвергайте изделие воздействию огня или влаги, воздействию хими-
чески активных веществ (бензина, растворителя, реагентов и т. д.).
• Запрещается разбирать или модифицировать изделие.
• Компания Neoline не несет ответственности за потерю данных и / или
ущерб, прямой либо косвенный, причиненный пользователю либо
третьей стороне неверным использованием устройства либо программ-
ного обеспечения, неверной установкой, использованием не входящих в
комплект аксессуаров.
• Внимание! В некоторых автомобилях питание на розетк у 12/24В подается
и при выключенном зажигании. Во избежание разрядки аккумулятора
рекомендуется отключать устройство от сети автомобиля.
• Производите форматирование microSD карты не реже одного раза в два
месяца, чтобы избежать повреждения ее файловой системы.
• Соблюдайте температурные условия хранения и эксплуатации (см. тех-
нические характеристики). Не допускайте долговременного пребывания
устройства на солнце.
• Данное устройство предназначено для использования с прозрачным
ветровым стеклом или светлой теплозащитной пленкой для стекол. Каче-
ство видеозаписи снизится в случае установки устройства на тонирован-
ное стекло или стекло с темной теплозащитной пленкой.
• ЗАПРЕЩАЕТСЯ устанавливать видеорегистратор в место, где устройство
может закрывать обзор и снизить безопасность управления транспорт-
ным средством. Ни компания Neoline, ни авторизованные партнеры
компании НЕ несут ответственности за какие-либо повреждения или
потерю данных вследствие несоответствующей установки.
• По соображениям техники безопасности при вождении транспортных
средств, а также в соответствии с местным законодательством не произ-
водите манипуляций с устройством при управлении автомобилем.
• Перед использованием устройства установите часовой пояс, время и дату.
• Нагрев корпуса зеркала и задней камеры в режиме работы является
нормальным явлением.
• Будьте осторожны при эксплуатации – не допускайте падения или
сдавливания видеорегистратора.
• Для корректной работы GPS модуля в автомобиле с атермальным
лобовым стекло или стеклом с обогревом необходима правильная уста-
новка устройства. В связи с тем, что данные лобовые стекла содержат
металлическое напыление в своей конструкции, корректная работа GPS
модуля может быть нарушена. Определите окно радио-прозрачности на
лобовом стекле вашего автомобиля, используя, например, поляризаци-
онные очки.
ВНИМАНИЕ! Обновление GPS-базы полицейских радаров производится через GPS -модуль. Устанавлив айте его в том мес те, где к нему будет об еспечен
свободный доступ.
• Время поиска спутников может увеличиваться в зависимости от по-
годных условий, времени суток, рельефа местности и конструктивных
особенностей автомобиля.
2 3
Производитель оставляет за собой право на внесение изменений в
комплектацию, техническое и программное обеспечение устройства без
предварительного уведомления.
Перед началом использования системы предполагается, что вы согласны
с положениями, приведенными выше.
Данноеруководство пользователядействительно на момент печати.
Актуальную информацию вы найдете на сайтеwww.neoline.ruв карточке
соответствующего товара в разделе «Скачать».
[ Технические характеристики ]
• Разрешение:
- основная камера Full HD 1920*1080 (30 к/c)
- дополнительная камера HD 1280*720 (30 к/c)
• Угол обзора:
- основная камера 150°
- дополнительная камера 100°
• Размер экрана: 4.3дюйма
• Внешний GPS-модуль
• Встроенный аккумулятор: 600 мА
• Формат записи видео: MOV (H.264)
• Встроенный микрофон/динамик
• G-сенсор
• Режим парковки
• Циклическая запись: 1/3 мин
• Непрерывная запись
• Автовключение
• Штамп дата/время
• Штамп гос.номера
• Штамп геолокации
• MicroSD 8Гб – 32Гб (Class 10)
• Температура хранения: -20˚ до +70˚
• Рабочая температура: -10˚ до +40˚
• Входное напряжение: DC 5В, 1.5А
• Входное напряжение ЗУ: DC 12-24В
• Размеры: 284 x 99 x 16 мм
• Вес: 328 г
[ Комплектация ]
• Видеорегистратор Neoline G-Tech X27
• Дополнительная камера
• GPS-модуль
• USB-кабель
• Автомобильное зарядное устройство
• Руководство пользователя
• Гарантийный талон
• Установочный набор
4 5
[ Описание устройства и кнопок ] [ Назначение кнопок ]
1.Кнопка питания (POWER)
Длительное нажатие – включение/выключение устройства.
Короткое нажатие в режиме работы – включение/вык лючение подсветки
экрана.
2. Кнопка MENU
Предварительно остановите запись видео, нажав на кнопку UP/REC. В ре-
жиме ожидания короткое нажатие открывает меню настроек, повторное
нажатие переключает раздел настроек..
В режиме Воспроизведения – открывает окно для удаления файла.
3. Кнопка UP/REC
Короткое нажатие в режиме Видео – старт/остановка записи видео.
В меню настроек кнопка используется для перемещения по пунктам
меню (вверх).
В режиме Воспроизведения нажатие на кнопку позволяет выбрать ролик
или фотографию для воспроизведения/просмотра. Во время воспроиз-
ведения ролика, нажатие на кнопку начинает перемотку назад.
1. Разъем mini USB
2. Разъем для подключения
задней камеры
3. GPS-разъем
4. Слот для карты памяти
5. Кнопка Вкл/Выкл питания (POWER)
6. Кнопка Меню (МENU)
7. Кнопка Вверх/Запись (UP/REC)
8. Кнопка ОК/ Блокировка записи
9. Кнопка Вниз/Микрофон
(DOWN/MIC)
10. Кнопка Режимов (MODE)
11. Кнопка Переключения (SWITCH)
12. Кнопка Сброса (RESET)
4. Кнопка OK
В меню настроек – подтверж дение выбора пункта или настройки.
В режиме Записи – защита от перезаписи тек ущего видео-файла.
6 7
5. Кнопка DOWN/MIC
Короткое нажатие в режиме Видео – включение/выключение микрофо-
на. В меню настроек кнопка используется для перемещения по пунктам
меню (вниз).
В режиме Воспроизведения нажатие на кнопку позволяет выбрать ролик
или фотографию для воспроизведения/просмотра. Во время воспроиз-
ведения ролика, нажатие на кнопку начинает перемотку вперед.
6. Кнопка MODE
Предварительно остановите запись видео. В режиме ожидания короткое
нажатие кнопки позволяет переключать режимы работы: Видео/Фото/
Воспроизведение. В режиме Воспроизведение удерживайте кнопку для
получения доступа к файлам дополнительной камеры.
7. Кнопка SWITCH
Короткое нажатие – переключение между основной и дополнительной
камерой.
ВНИМАНИЕ: Попытка вставить карту памяти не той стороной может
привести к повреждению устройства и непосредственно самой карты
памяти. Убедитесь, что карта памяти находится в правильном положении.
Предупреждение: Не прикладывайте чрезмерное усилие при установ-
ке карты памяти, во избежание повреж дения устройства. Для установки
карты памяти вставьте microSD карту в слот до фиксации (до щелчка),
если это необходимо, используйте иглу для досылки карты. Чтобы
извлечь карт у памяти, нажмите на карту до щелчка и извлеките карту из
слота, если это необходимо, используйте иглу для установки карты.
10. Разъем USB
8. Кнопка RESET
Нажмите на кнопку RESET, для принудительной перезагрузки устройства,
в случае, если видеорегистратор не отвечает на нажатие кнопок.
9. Слот карты памяти
Слот предназначен для установки MicroSD-карты памяти в видеореги-
стратор. Перед установкой карты памяти выключите устройство.
8 9
Разъем USB предназначен для подключения питания и зарядки акку-
муляторной батареи. Подключите видеорегистратор через входящее
в комплект автомобильное зарядное устройство (ЗУ) к бортовой сети
автомобиля.
11. AV вход
Разъем AV предназначен для подключения камеры заднего вида из
комплектации устройства.
