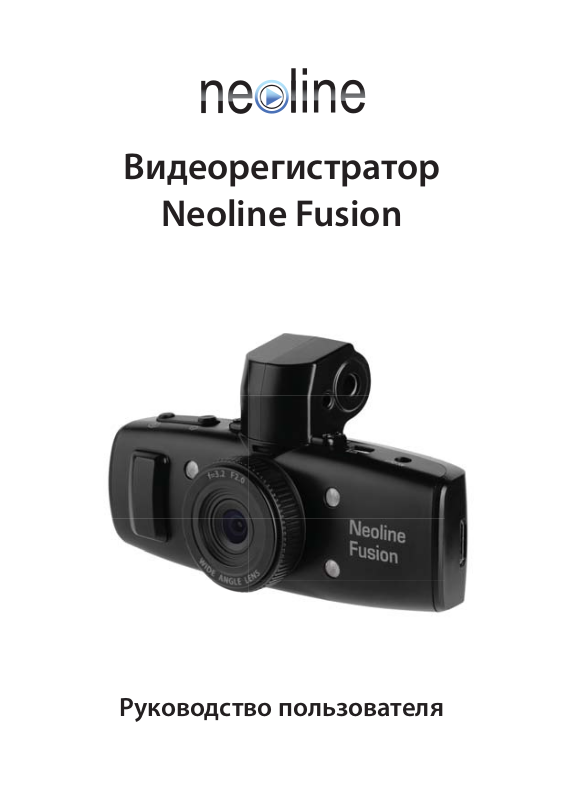

Видеорегистратор
Neoline Fusion
Руководство пользователя
Благодарим за то, что Вы приобрели видеорегистратор Neoline Fusion.
Внимательно и до конца прочитайте данное руководство, чтобы правильно
использовать видеорегистратор и продлить срок его службы. Сохраните
инструкцию пользователя, чтобы обратиться к нему, если в будущем
возникнет такая необходимость. Обращаем Ваше внимание, что устройство
имеет ограничения по условиям эксплуатации.
[ Содержание ]
Условия эксплуатации........................................................................................................
1.
Технические характеристики..........................................................................................
2.
Комплект поставки..............................................................................................................
3.
Описание разъемов и кнопок........................................................................................
4.
Описание функций клавиш устройства.....................................................................
5.
Принцип работы...................................................................................................................
6.
Рекомендации по месту крепления............................................................................
7.
Установка и подключение................................................................................................
8.
Выбор microSD......................................................................................................................
9.
Зарядка батареи...................................................................................................................
10.
11.
Включение и выключение устройства.......................................................................
12.
Режим видеозаписи............................................................................................................
13.
Дополнительные настройки...........................................................................................
14.
Подключение к ПК............................................................................................................
2
3
3
4
5
6
7
7
8
8
8
9
9
12
[ Условия эксплуатации ]
[ Условия эксплуатации ]
1. Ознакомьтесь с условиями в гарантийном талоне.
2. Применяйте только тот кабель питания, который идет в комплекте.
При использовании стороннего зарядного устройства Вы можете
повредить изделие и потерять право на бесплатное гарантийное
обслуживание.
3. Соблюдайте температурные условия хранения и эксплуатации (см.
технические характеристики).
4. Не храните видеорегистратор в местах с повышенной влажностью.
5. Не извлекайте карту памяти во время работы устройства, это может
привести к потере данных и поломке.
6. Японские автомобили, произведенные для внутреннего рынка, могут
иметь особенности питания прикуривателя. На таких машинах Fusion не
будет включаться автоматически при включении двигателя.
7. Для записи качественного видео следите за тем, чтобы обзор
видеорегистратора не был ограничен, а линза камеры не была
загрязнена.
8. Во время вождения автомобиля крепление устройства подвергается
вибрациям, это может сбить положение видеорегистратора. Будьте
внимательны и проверяйте положение камеры перед использованием.
9. Производите форматирование SD карты раз в два месяца, чтобы
избежать повреждения ее файловой системы.
10. Перед первым использованием видеорегистратора заряжайте
аккумулятор в течение трех часов. Также пополняйте заряд аккумулятора раз в два месяца, если не используете видеорегистратор в течение
длительного времени.
2
[ Технические характеристики ]
• Дисплей 1,5 дюйма
• HDMI и AV-OUT
• ИК подсветка
• Мicro SDHC карты до 32 Гб
• 4-х кратный цифровой ZOOM
• Датчик движения (вкл/выкл)
• Встроенный аккумулятор 500 мА/ч
• Запись звука в салоне (вкл/выкл)
• Видеоформат mov
• Стоп-кадр
• Матрица 5 Мп
• Угол обзора камеры 120°
• Разрешение FULL HD 1920x1080,
HD 1280x720 при 30 к/с
• Разрешение 846х480 при 60 к/с
• Остановка записи через 30 сек после отключения двигателя/питания
• Рабочая температура: от +10 до +45 C°
• Температура хранения: от -5 до +45 C°
[ Комплект поставки ]
• Neoline Fusion
• Автомобильное крепление
• USB кабель
• Автомобильное ЗУ
• Руководство пользователя
• Гарантийный талон
3
[ Описание разъемов и кнопок ]
Запись/ОК
Выбор режима
HDMI разъем
Mini USB разъем
DC 5В, 0.7А
AV-OUT
Динамик Перезагрузка
Фото/Стоп-кадр
ВКЛ/ВЫКЛ/
Принудительное включение
ИК подсветки
ИК подсветка
Вверх/ZOOM
Вниз/ZOOM
Разъем
карты памяти
Объектив
4
[ Описание функций клавиш устройства ]
МЕНЮ – переключение режимов видеосъемки, фотосъемки, просмотра
файлов, управления настройками.
ФОТО/СТОП-КАДР – позволяет делать фотографии в установленном
разрешении. Во время режима видеозаписи при нажатии будет сделан
стоп-кадр.
ВВЕРХ/ВНИЗ/ZOOM – В режиме просмотра меню используются для
выбора пункта меню. В режиме просмотра файлов с помощью этих клавиш
навигации Вы сможете выбрать нужный Вам файл для просмотра,
увеличить или уменьшить размер фотографии.
Для дополнительной фокусировки на объекте в режиме видео/фото.
ВКЛ/ВЫКЛ – Короткое нажатие включает устройство. Для выключения
устройства удерживайте клавишу в течение 2 секунд. В режиме видеосъемки короткое нажатие включает светодиоды принудительной подсветки.
ЗАПИСЬ/ОК – Включает запись или останавливает ее во время режима
видеосъемки. Выбор нужного параметра в меню.
5
[ Принцип работы ]
— Запись начинается автоматически при включении двигателя и
ведется беспрерывно. По мере заполнения SD карты происходит
удаление наиболее старых записей.
— Остановка записи через 30 сек после отключения двигателя/питания.
— Видео сохраняется короткими роликами, чтобы минимизировать
количество удаляемых записей при заполнении карты. В случае
непредвиденного отключения питания/двигателя автоматически
включится встроенный аккумулятор и позволит видеорегистратору
завершить сохранение последнего ролика.
— Датчик движения позволяет экономить место на карте памяти:
во время остановки автомобиля запись автоматически выключается,
повторное включение записи осуществляется при начале движения.
Функцию можно отключить.
— ИК подсветка освещает объекты в радиусе до 4 метров.
— HDMI и AV порты позволяют вывести изображение с видеорегистра-
тора на экран телевизора или монитора.
— По умолчанию, видео записывается в режиме циклической записи.
При выключении циклического режима съемки видео будет записываться одним файлом до тех пор, пока не заполнится карта памяти или
запись не будет остановлена вручную.
6
[ Рекомендации по выбору места крепления ]
— Наиболее подходящее место для крепления находится возле зеркала
заднего вида.
— Видеорегистратор не должен загораживать обзор водителю, чтобы
обеспечить лучшую видимость, закрепите его максимально высоко,
оставив пространство для снятия регистратора с держателя.
— Ничего не должно загораживать объектив видеорегистратора, в том
числе и тонировка стекла.
— Проверьте, чтобы у Вас было пространство для снятия регистратора
с держателя.
[ Установка и подключение ]
Важно: Устанавливайте устройство при выключенном двигателе!
1. Вставьте SD-карту в устройство.
2. Присоедините устройство к ветровому стеклу автомобиля монтажным
кронштейном. Используйте мягкую и сухую ткань, чтобы вытереть пыль
и влагу с поверхности ветрового стекла.
3. Подключите автомобильное ЗУ в разъем Mini USB на устройстве.
4. Подключите ЗУ в прикуриватель.
5. Скорректируйте положение объектива камеры.
6. Вставьте отформатированную карту памяти.
7. Проверьте, правильно ли установлено устройство и запустите
двигатель.
7
[ Выбор microSD ]
В процессе производства видеорегистраторы Neoline Fusion
проходят тестирование на полную совместимость с картами
памяти SanDisk SDHC 4-го класса скорости и выше (Class 4).
Корректная работа устройства может быть гарантирована
только при использовании данных карт памяти. При этом
видеорегистратор поддерживает microSD карты объемом от 4 до 32 Гб.
Используйте оригинальные SD карты высокого качества — они
прослужат дольше и обеспечат стабильность в работе. Контрафактные
карты могут вызвать сбои и увеличивают разрывы между записями.
[ Зарядка батареи ]
— Для зарядки батареи используйте адаптер питания, чтобы соединить
интерфейс USB устройства с разъемом автомобильного прикуривателя.
— Батарею можно также заряжать, используя соединение устройства
с ПК посредством USB.
Аккумулятор заряжен 50% Низкий заряд Аккумулятор разряжен
[ Включение и выключение устройства ]
1. Нажмите клавишу ВКЛ/ВЫКЛ для включения устройства. Для выключе-
ния устройства удерживайте клавишу в течение 2 секунд.
2. Для экономии электроэнергии и заряда аккумулятора Вы можете
установить в настройках устройства время автоматического отключения.
Функция автоматического отключения срабатывает в случае если
устройство не находится в режиме съемки и если не будет нажата ни одна
клавиша в течение установленного Вами времени.
8
[ Режим видеозаписи ]
1. Нажмите клавишу ЗАПИСЬ для начала видеозаписи. Для остановки
видеозаписи нажмите клавишу ЗАПИСЬ повторно. Во время видеозаписи
на дисплее мигает индикатор записи
2. При нажатии кнопки ВКЛ/ВЫКЛ происходит смена режимов ИК
подсветки:
- принудительная подсветка - автоматическая подсветка - подсветка отключена
При разряженном аккумуляторе ИК подсветка не работает.
3. Для дополнительной фокусировки на объекте (функция цифрового
увеличения) используйте клавиши ВВЕРХ и ВНИЗ. Во время съемки
(данная функция работает при разрешении HD).
4. При нажатии кнопки ФОТО будет сделан мгновенный стоп-кадр, после
чего продолжится режим видеозаписи.
[ Дополнительные настройки ]
В режиме меню (переход в режим осуществляется клавишей МЕНЮ) Вы
можете настроить дополнительные функции.
Настройка разрешения изображения:
Вы можете выбрать один из нескольких вариантов разрешения изобра-
жения: 1920x1080/30F, 1440x1080/30F, 1280x720/30F, 848x480/F60,
848x480/F30
Функция циклической записи:
Эта функция позволяет автоматически удалять старые файлы на карте
памяти. Когда во время видеозаписи карта памяти переполняется, запись
продолжается путем удаления самых старых файлов. Данную функцию
можно отключить в настройках.
9
Автоматическое включение записи:
Подключенный к автомобильному прикуривателю видеорегистратор
автоматически начинает видеозапись сразу после запуска двигателя.
Устройство автоматически сохраняет все записанные видеозаписи и
выключается после выключения двигателя.
Задержка автоматического выключения:
Позволяет настраивать задержку автоматического выключения для
предотвращения потери последних 30 секунд после выключения
двигателя.
Запись звука (MIC):
Функция записи звука в салоне автомобиля. Данную функцию можно
отключить в настройках.
Видеовыход:
Выбор между форматами NTSC/PAL.
Автоматическое выключение:
Для экономии электроэнергии и заряда аккумулятора Вы можете
установить в настройках устройства время автоматического отключения.
Функция автоматического отключения срабатывает в случае, если
устройство не находится в режиме съемки и если не будет нажата ни одна
клавиша в течение установленного Вами времени.
Форматирование карты памяти:
Функция форматирования карты памяти используется в случае, когда
используется новая карта памяти, если устройство не читает Вашу карту.
Рекомендуем форматировать карту памяти раз в два месяца.
10
Штамп даты и времени:
Функция наложения текущих даты и времени на видеозапись.
Автоматическое выключение дисплея:
Энергосберегающая функция. Позволяет автоматически отключать
дисплей, в случае, когда не нажата ни одна клавиша в течение установ-
ленного времени.
Значение по умолчанию:
Функция перезагрузки устройства восстанавливает стандартные
заводские установки.
Ночной режим:
Позволяет производить видеозапись при условиях низкой освещенно-
сти, ночью. Значительно улучшает качество изображения.
Серийный номер:
Проверка серийного номера устройства.
11
[ Подключение к ПК ]
После соединения устройства с USB-портом ПК в меню «мой компьютер»
появится иконка нового системного диска. Он может быть назван как
диск «U». Используя этот диск, Вы легко сможете сохранять, удалять
и использовать нужные Вам файлы.
Примечания:
— Если Ваш компьютер не распознает устройство и иконка нового
системного диска не появляется – попробуйте подключить устройство
повторно через 30 секунд.
— Рекомендуется сохранять все важные файлы на жестком диске
Вашего компьютера, прежде чем использовать их. Старайтесь создавать
резервные копии всех важных файлов.
— При подключении к компьютеру, в режиме съемного диска прочие
функции видеорегистратора недоступны.
12
Made in China
www.neoline.ru
Loading...
