Видеорегистратор

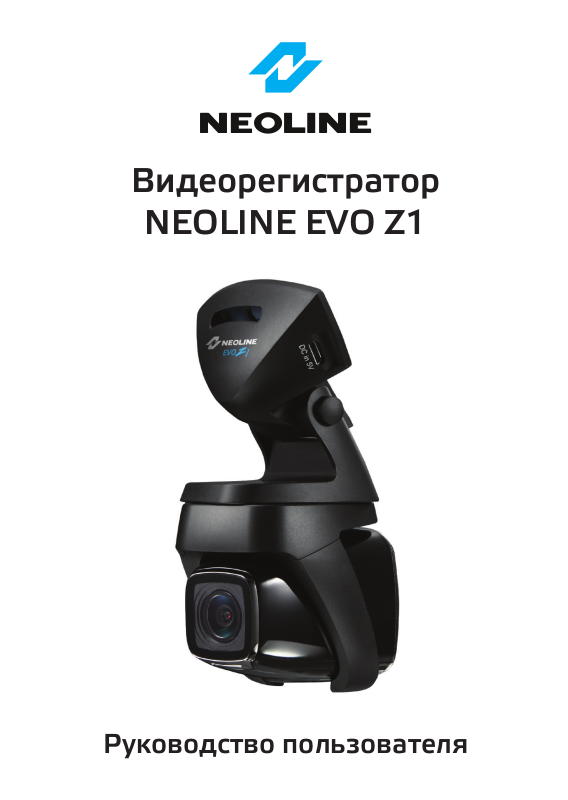

NEOLINE EVO Z1
Руководство пользователя
Уважаемый покупатель!
Благодарим Вас за приобретение видеорегистратора NEOLINE EVO Z1.
Внимательно изучите данное руководство, чтобы правильно использовать
устройство и продлить срок его службы. Сохраните руководство пользователя,
чтобы обратится к нему, если в будущем возникнет такая необходимость.
Согласно Федеральному закону от 26 апреля 2016 г. N 114-ФЗ “О внесении
изменения в статью 26.7 Кодекса Российской Федерации об административных
правонарушениях в части обязательности отнесения материалов
фото- и киносъемки, звуко- и видеозаписи к доказательствам по делу об
административном правонарушении” данные видеорегистратора ОТНОСЯТСЯ
к доказательствам при рассмотрении административных правонарушений.
[ Содержание ]
Условия эксплуатации .................................................................................................................2
Технические характеристики ...................................................................................................3
Комплектация .................................................................................................................................3
Описание разъёмов и кнопок .................................................................................................4
Назначение кнопок ......................................................................................................................6
Специальные функции ................................................................................................................7
Инструкция по эксплуатации ...................................................................................................9
Системное меню ......................................................................................................................... 10
Видео ........................................................................................................................................................... 11
Фото .............................................................................................................................................................. 12
Воспроизведение................................................................................................................................... 13
Настройки.................................................................................................................................................. 13
Возможные проблемы и их причины................................................................................14
1
[ Условия эксплуатации ]
• Ознакомьтесь с условиями гарантийного обслуживания
• Перед первым применением необходимо полностью зарядить
встроенный аккумулятор видеорегистратора через входящий в комплект
автомобильный адаптер от бортовой сети автомобиля
• Не устанавливайте и не извлекайте карту памяти при включенном
видеорегистраторе. В противном случае возможно повреждение устройства
и записанных видеофайлов.
• Используйте Micro SD - карты класса не меньше 10, чтобы избежать провало
в записи и задержки изображения.
• Используйте карты памяти до 32 Гб.
• Устройство должно использоваться только с аксессуарами из комплекта
поставки. Компания Neoline не несет ответственности за возможные
повреждения изделия в случае применения аксессуаров сторонних
производителей.
• Не подвергайте изделие воздействию огня или влаги, воздействию
химически активных веществ (бензина, растворителя, реагентов и т. д.).
• Запрещается разбирать или модифицировать изделие.
• Компания Neoline не несет ответственности за потерю данных и / или
ущерб, прямой либо косвенный, причиненный пользователю либо третьей
стороне неверным использованием устройства либо программного
обеспечения, неверной установкой, использованием не входящих
в комплект аксессуаров.
• Производитель оставляет за собой право на внесение изменений
в конструкцию устройства без предварительного уведомления.
2
[ Технические характеристики ]
• Процессор: NTK96658
• Матрица: SONY IMX322
• Угол обзора: 140 градусов
• Разрешение видео: Full HD 1920×1080 (30 к/с),
HD 1280*720 (30к/с)
• Формат записи видео: MOV (H.264)
• Встроенный аккумулятор 480 мА•ч
• Дисплей: LCD 1.5 дюйма
• Разрешение экрана: 320×240
• Встроенный микрофон/динамик
• Расширенный динамический диапазон WDR
• G-сенсор
• Режим парковки
• Датчик движения
• Циклическая запись
• Непрерывная запись
• Автовключение
• Штамп даты/времени
• Штамп гос. номера
• Micro SD (8 Гб -32 Гб) SDHC Class 10 и выше
• Рабочая температура: от -10˚ до +40˚
• Температура хранения: от -20˚ до +60˚
• Входное напряжение: DC 5В, 1А
• Входное напряжение ЗУ: DC 12-24В
• Размеры (мм): 55x45x45
• Вес: 58 г.
[ Комплектация ]
• Видеорегистратор NEOLINE EVO Z1
• Держатель для крепления в автомобиле
• Разветвитель на 2 USB порта
• USB кабель
• Руководство пользователя
• Гарантийный талон
3
[ Описание разъемов и кнопок ]
(1) Кнопка включения/выключения питания (POWER)
(2) Кнопка переключения Menu/Mode
(3) Кнопка вверх(Up)
(4) Кнопка вниз(Down)
(A) Кнопка сброса (RESET)
(B) Микрофон
(C) Слот для карты памяти
(D)
Магнит c контактной площадкой
(E) Широкоугольный объектив
(F) LCD-дисплей
(G) LED-индикатор
4
1
2 3 4 5
10
9
11
6
7
8
15 16
20
18
17
12
13
14
19
(1) Разъем для подключения питания
(2) Фиксатор для регулировки угла наклона видеорегистратора.
ВНИМАНИЕ! Запрещается изменение угла наклона без нажатия фиксатора!
(3) Разъем для подключения датчика GPS (в зависимости от комплектации)
(4) Магнит с контактной площадкой
5
[ Назначение кнопок ]
Кнопка
Power
Menu
UP
Down
RESET
Статус устройства Описание функции
Питание выключено
Любой режим
Главное меню
Режим видео Нажать для начала/остановки записи
Режим воспроизведения
Режим видео
Главное меню
Главное меню
Режим фото
Режим ожидания
Режим меню
Режим воспроизведения
Режим фото
Режим видео
Режим меню
Режим воспроизведения
Для перезагрузки
Нажать для включения устройства
Нажать и удерживать для
отключения устройства
Нажать для подтверждения выбора
Нажать для получения снимкаРежим фото
Нажать для воспроизведения/паузы
Нажать для блокировки текущей записи
(Функция Экстренной записи)
Нажать для перехода в меню настроек
Нажать и удерживать для переключения
режимов Видео/Фото/Воспроизведение
Нажать для приближения изображения
Нажать и удерживать для разворота
изображения на дисплее на 180°
Нажать для перехода вверх
Нажать для ускорения воспроизведения
Нажать для удаления изображения
Нажать и удерживать для включения/
выключения микрофона
Нажать для перехода вниз
Нажать для замедления
воспроизведения
6
Слот карты памяти.
Перед установкой карты памяти выключите
устройство, вставьте карту памяти до
полной фиксации.
Установка карты: Разверните Мicro SD
карту к слоту, как показано на рисунке
и вставьте до щелчка.
Извлечение карты: Осторожно нажмите
на карту и затем извлеките ее из слота.
ВНИМАНИЕ: Попытка вставить карту памяти не той стороной может
привести к повреждению устройства и непосредственно самой карты
памяти. Убедитесь, что карта памяти находится в правильном
положении.
Предупреждение: Не прикладывайте чрезмерное усилие при установке
карты памяти, во избежание повреждения устройства.
Для установки карты памяти вставьте microSD карту в слот до фиксации
(до щелчка), если это необходимо, используйте иглу для досылки карты.
Чтобы извлечь карту памяти, нажмите на карту до щелчка и извлеките карту
из слота.
Разъем USB:
Для подключения питания (зарядки аккумуляторной батареи) подключите
видеорегистратор через входящее в комплект автомобильное зарядное
устройство (ЗУ) к бортовой сети автомобиля.
[ Специальные функции ]
G-сенсор
Эта функция позволяет настроить значение чувствительности для датчика
G-сенсора, инициирующего автоматическую защиту текущего видеофайла
при резких ускорениях, торможениях, ударах, поворотах, подбрасывании
на неровностях дороги и т.д. При срабатывании G-сенсора текущий файл
7
автоматически блокируется от перезаписи. Это обеспечивает сохранность
файлов, даже если карта памяти была несколько раз перезаписана
в процессе циклической записи.
Автоматическое выключение
Видеорегистратор будет автоматически выключаться, после остановки
работы двигателя.
ВНИМАНИЕ: В случае, если после отключения двигателя, питание
на автомобильную розетку 12/24 В продолжает подаваться,
то функция автоматического выключения не будет работать.
Информацию по работе автомобильной розетки 12/24 В в Вашем
автомобиле уточняйте в документации по эксплуатации Вашего
автомобиля, либо у производителя автомобиля.
Функция Экстренной записи
Предназначена для защиты текущего видеофайла от перезаписи и удаления.
Для того, чтобы защитить текущий видеофайл нажмите на кнопку MENU
во время видеозаписи, при этом записываемый видеофайл будут
помечен специальной меткой, которая запретит устройству удалять и
перезаписывать его.
Примечание: Для удаления “защищенного” файла необходимо
разблокировать его в меню устройства (см.Воспроизведение),
либо отформатировать карту памяти.
Режим парковки
При регистрации G-сенсором толчка или удара Вашего автомобиля запись
начнется автоматически, даже если регистратор выключен, а внешнее
питание не подается. Если на видеорегистратор подается внешнее питание,
то после включения, устройство продолжит записывать видео в обычном
режиме и не будет выключаться.
8
Датчик движения
При включении данной функции, запись начнется автоматически, если
в кадре будет зарегистрировано движение.
Примечание: Данная функция предназначена для использования на
неподвижном автомобиле. Не включайте датчик движения во время езды –
это может привести к обрывам записи и переполнению карты памяти.
[ Инструкция по эксплуатации ]
Подключение к автомобильной розетке 12/24В.
Вставьте зарядное устройство в автомобильную розетку 12/24В.
При старте двигателя (подаче питания на автомобильную розетку 12/24В)
устройство автоматически начнет запись. После выключения двигателя
(отключения питания автомобильной розетки 12/24В) устройство
автоматически прекращает запись и сохраняет записанные файлы.
Внимание: Используйте для питания устройства стандартное
автомобильное зарядное устройство (ЗУ) из комплекта.
Включение/выключение:
Нажмите кнопку Power для включения устройства.
Нажмите и удерживайте кнопку Power в течение 2 секунд для выключения
устройства.
Вход в Меню:
Остановите запись. Нажмите кнопку Menu для входа в настройки. Повторное
нажатие открывает меню общих настроек. Для перемещения по пунктам
меню используйте кнопки UP и Down, для подтверждения выбора нажмите
кнопку Power.
9
Видеозапись:
Для начала видеозаписи перейдите в Режим Видео и нажмите на кнопку
Power, для остановки записи повторно нажмите на кнопку Power.
Включение/отключение записи звука:
В Режиме Видео нажмите кнопку Down для включения/ выключения
микрофона. Также это можно сделать через меню настроек.
Отключение экрана:
Для экономии энергии в Режиме видео можно установить интервал, через
который экран будет отключаться автоматически. Для этого используйте
функцию «Автоотключение экрана» в меню устройства.
Фотосъемка:
Нажмите и удерживайте кнопку Menu для переключения в Режим фото,
нажмите Power, чтобы сделать фотографию. Чтобы приблизить или отдалить
кадр, нажмите кнопку UP или Down.
Установка даты/времени:
Нажмите на Кнопку Menu дважды, выберите пункт Дата/Время, с помощью
кнопок Power, Up и Down установите текущую дату и время, для сохранения
выбранных настроек нажмите на кнопку Menu.
Просмотр видео:
Остановите запись нажатием кнопки Power, затем переключите устройство
в Режим воспроизведения, кнопками UP и DOWN выберите необходимый
файл. Для воспроизведения/остановки видео нажмите Power. Чтобы выйти
из режима воспроизведения нажмите и удерживайте кнопку Menu.
[ Системное меню ]
Меню имеет 4 раздела: Видео (настройки в режиме видео ), Фото(настройки
в режиме фото), Воспроизведение (настройки в режиме воспроизведения),
Настройки (основные настройки в любом режиме ).
Они позволяют настраивать различные режимы работы устройства.
10
Видео
Остановите видеозапись, затем нажмите кнопку Menu, затем выберите
требуемый пункт меню для настройки.
Настройки видео
Разрешение
Циклическая
запись
WDR
Экспозиция
Датчик движения
Запись звука
Режим парковки
Штамп даты
G-сенсор
Описание Подменю
Выбор разрешения
видео
Продолжительность
видеофайла
Функция расширенного
динамического
диапазона
Установка значения
экспозиции
Функция обнаружения
движения
Включение/выключение
микрофона
Включение/выключения
режима парковки
Функция отображения
штампа даты и времени
на видео
Выбор чувствительности
датчика удара
1080FHD: разрешение FullHD,
30 кадр/ сек
720P 30FPS: разрешение HD,
30 кадр/ сек
WVGA: разрешение WVGA
30 кадр/ сек
VGA: разрешение VGA
30 кадр/ сек
Выкл./ 3 мин./ 5 мин./ 10 мин.
Вкл./ Выкл.
-2 ~ +2
Вкл./ Выкл.
Вкл./ Выкл.
Вкл./ Выкл.
Вкл./ Выкл.
Выкл./ Высокая/ Средняя/ Низкая
11
Фото
В режиме Фото нажмите кнопку Menu, затем выберите требуемый пункт
меню для настройки.
Фото
Режим съемки
Разрешение
Серийная съемка
Качество
Резкость
Баланс белого
Цвета
ISO
Экспозиция
Стабилизация
Быстрый просмотр Выкл./ 2 сек./ 5 сек.
Дата / время
Описание Подменю
Выбор функции
моментального фото
или установка таймера
Выбор разрешения
фото
Функция 3х кадров
подряд
Выбор качества съемки
Настройка резкости
снимка
Настройка баланса
белого
Настройка цветовых
эффектов
Настройка выдержки
Установка значения
экспозиции
Функция стабилизации,
уменьшающая размытость
Отображения штампа
даты/времени на фото
Одиночный/ Таймер 2 сек./
Таймер 5 сек./ Таймер 10 сек.
12М/ 10М/ 8М/ 5М/ 3М/ 2MHD/
1,3/ VGA
Вкл/Выкл
Высокое/ Среднее/ Обычное
Резкий/ Средний/ Мягкий
Авто баланс/ Солнечно/ Пасмурно/
Лампа накаливания/ Флуоресцент
Цвета/ Черно-белый/ Сепия
Авто / 100/ 200/ 400
-2 ~ +2
Вкл./ Выкл.
Выкл./ Дата/ Дата/ Время
12
Воспроизведение
В режиме Воспроизведение нажмите кнопку Menu, затем выберите
требуемый пункт меню для настройки.
Воспроизведение
Удалить
Заблокировать
Слайд-Шоу
Описание
Удаление видео или
изображения
Защита видео или
изображения от
удаления
Выбор интервала
автоматического
переключения между
файлами
Подменю
Удалить один/ Удалить все
Заблок. этот файл/ Разблок. этот
файл/ Заблок.все/ Разблок. все
2 сек./ 5 сек./ 8 сек.
Настройки
Для того, чтобы попасть в меню общих Настроек, в любом режиме сначала
нажмите кнопку Menu дважды, затем выберите требуемый пункт меню для
настройки.
Настройки
Дата/Время
Звук кнопок
Язык
Частота сети
Автооткл. экрана
Гос. номер
Форматирование
Заводские настройки
Версия ПО
Описание
Установка времени
Включение звука
кнопок при нажатии
Выбор языка
Выбор частоты сети
Выбор интервала
через который
будет выключаться
подсветка дисплея
Ввод номера автомобиля
Форматирование
карты памяти
Сброс настроек
Версия прошивки
Подменю
YY/ MM/ DD XX:XX:XX
Вкл./ Выкл.
English/ Русский
50Гц/ 60Гц
Выкл/ 1 мин./ 3 мин./ 5 мин.
---------
SD карта
Нет/ Да
XXXX-XXXXXX-XXXXXXXXXX
13
[ Возможные проблемы и их причины ]
Если при соблюдении условий эксплуатации, в устройстве возникли
проблемы, используйте этот раздел для их разрешения.
- Невозможно фотографировать и записывать видео.
Проверьте, есть ли достаточно свободного места на Мicro SD-карте, а также,
не заблокирована ли она.
- Самопроизвольная остановка в процессе записи.
По причине большого объема видеофайлов HD-качества, используйте
только высокоскоростные Мicro SD-карты не ниже 6 класса (рекомендуется
10 класс).
- При попытке просмотреть/ воспроизвести фото-видео файл,
на Дисплее появляется надпись «неверный файл».
Незаконченная запись в файл по причине ошибки файловой системы
на Мicro SD-карте. Отформатируйте Мicro SD-карту.
- Размытое изображение.
Проверьте, нет ли на объективе грязи, отпечатков пальцев. Если есть,
протрите объектив мягкой тканью перед работой (рекомендуется
использовать специальные средства по уходу за оптикой, чтобы
не повредить поверхность линзы объектива).
- Затемненное изображение при фотографировании неба или воды.
Если в сцене присутствует большой контраст, это будет влиять
на экспозицию. Измените настройки значения экспозиции в меню.
- При съемке в облачную погоду или внутри помещения
неестественный цвет на записи и фото.
Проверьте в меню, настройки Баланса белого, установите Баланс белого
в режим Авто или выберете значение, подходящее к условиям съемки.
14
- На изображении видны горизонтальные полосы.
Неправильные установки частоты электрической сети. Пожалуйста,
установите значение частоты сети в соответствии с параметрами вашей
местной электросети.
- Зависание (нет изображения на дисплее, не реагирует на нажатия
кнопок).
Нажмите кнопку RESET для принудительной перезагрузки устройства.
15
Изготовитель:
Шеньжень Нелло Электроникс Технолоджи Ко., Лтд
6/Ф,Билдинг А, ХуаЮан Индастриал Парк,1й
Индастриал Эриа,ФенгХуанг,ФуЁнг Таун,
Бао’ан Дистрикт,Шеньжень ,Китай
Произведено в Китае
Официальный сайт: www.neoline.ru
Тех. поддержка: support@neoline.ru
Гарантия 12 месяцев
Cрок службы 36 месяцев
DC 5В, 1А
Рабочая температура -10˚до +40˚
Loading...
