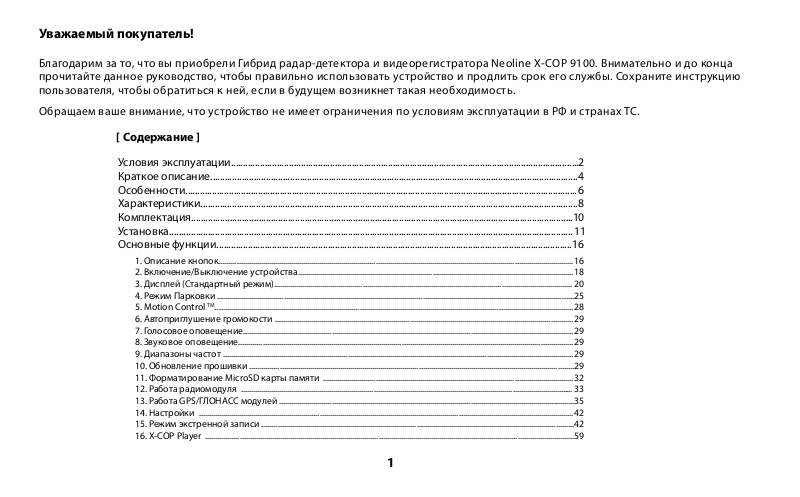

Уважаемый покупатель!

Благодарим за то, что вы приобрели Гибрид радар-детектора и видеорегистратора Neoline Х-СОР 9100. Внимательно и до конца прочитайте данное руководство, чтобы правильно использовать устройство и продлить срок его службы. Сохраните инструкцию пользователя, чтобы обратиться к ней, если в будущем возникнет такая необходимость.

Обращаем ваше внимание, что устройство не имеет ограничения по условиям эксплуатации в РФ и странах ТС.

[ Содержание ]

Условия эксплуатации................................................................................................................................................2

Краткое описание........................................................................................................................................................

Особенности..................................................................................................................................................................

Характеристики............................................................................................................................................................

Комплектация..............................................................................................................................................................10

Установка.......................................................................................................................................................................

Основные функции...................................................................................................................................................

1. Описание кнопок................................................................................................................................................................................ 16

2. Включение/Выключение устройства......................................................................................................................................... 18

3. Дисплей (Стандартный режим).................................................................................................................................................... 20

4. Режим Парковки ................................................................................................................................................................................. 25

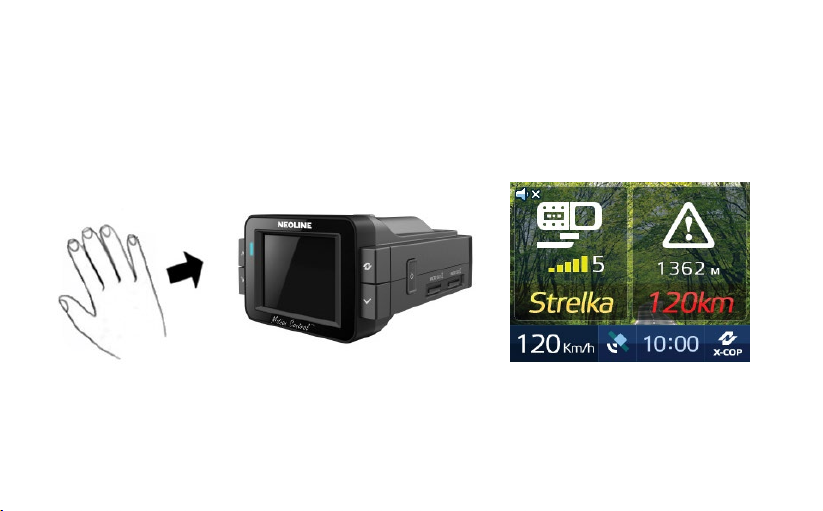

5. Motion Control TM.................................................................................................................................................................................. 28

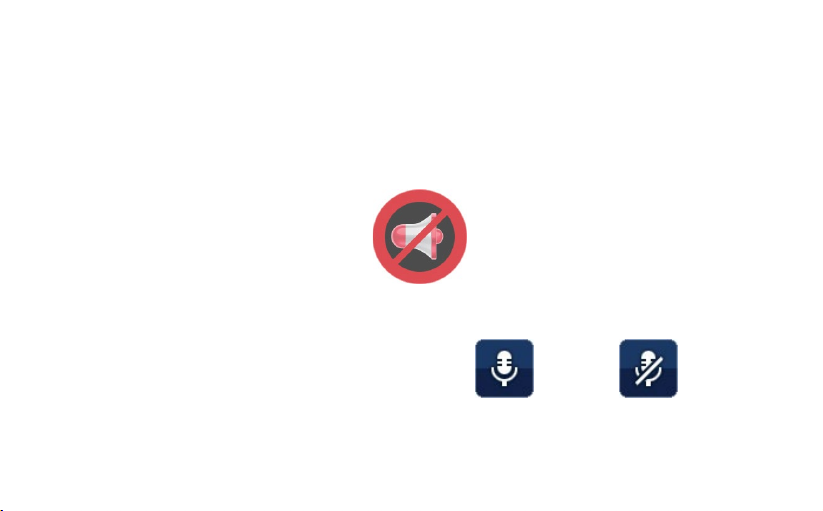

6. Автоприглушение громокости .................................................................................................................................................... 29

7. Голосовое оповещение.................................................................................................................................................................... 29

8. Звуковое оповещение...................................................................................................................................................................... 29

9. Диапазоны частот .............................................................................................................................................................................. 29

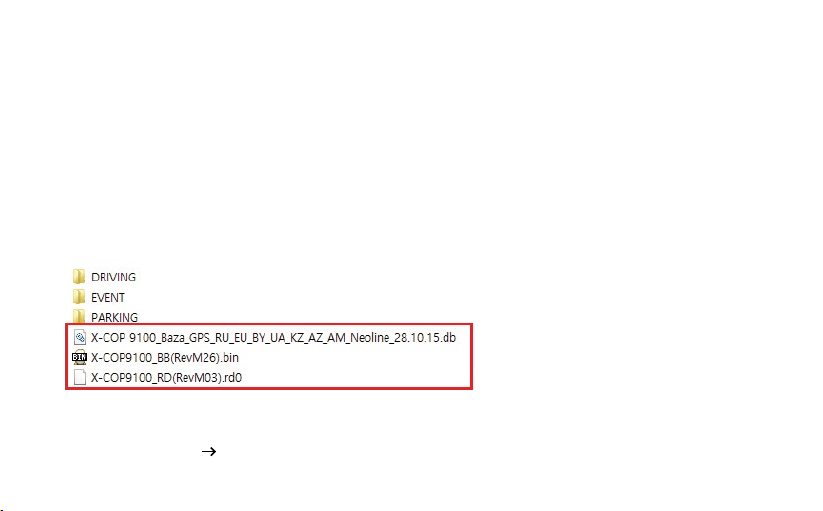

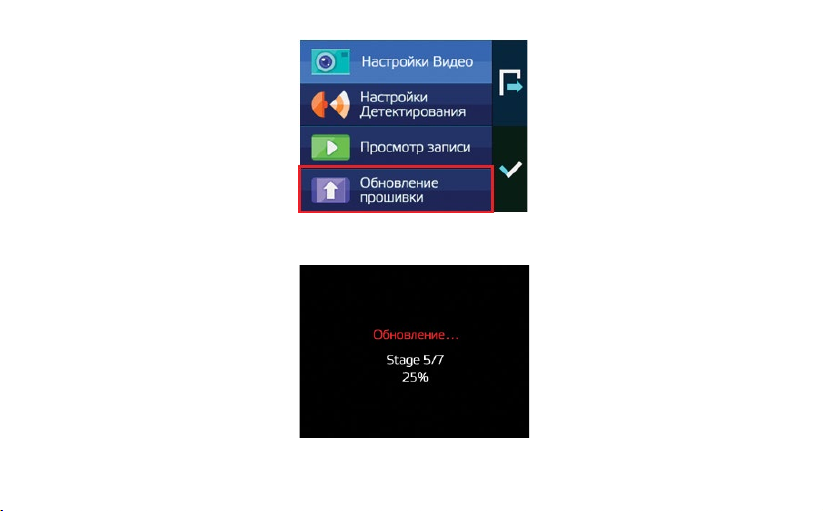

10. Обновление прошивки ................................................................................................................................................................. 29

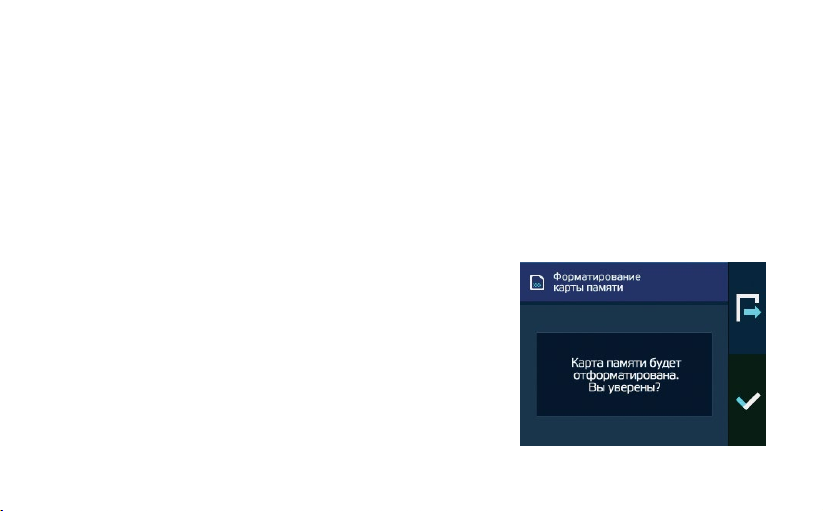

11. Форматирование MicroSD карты памяти ............................................................................................................................ 32

12. Работа радиомодуля ..................................................................................................................................................................... 33

13. Работа GPS/ГЛОНАСС модулей ...................................................................................................................................................35

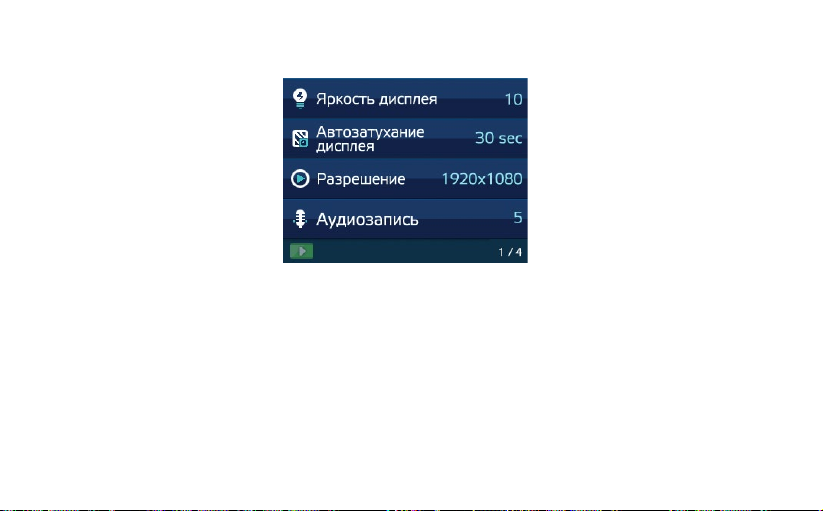

14. Настройки .......................................................................................................................................................................................... 42

15. Режим экстренной записи ...........................................................................................................................................................42

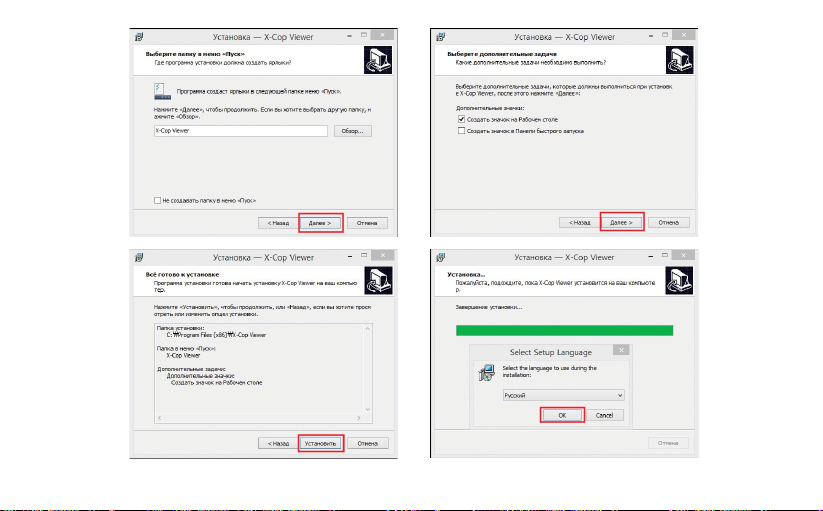

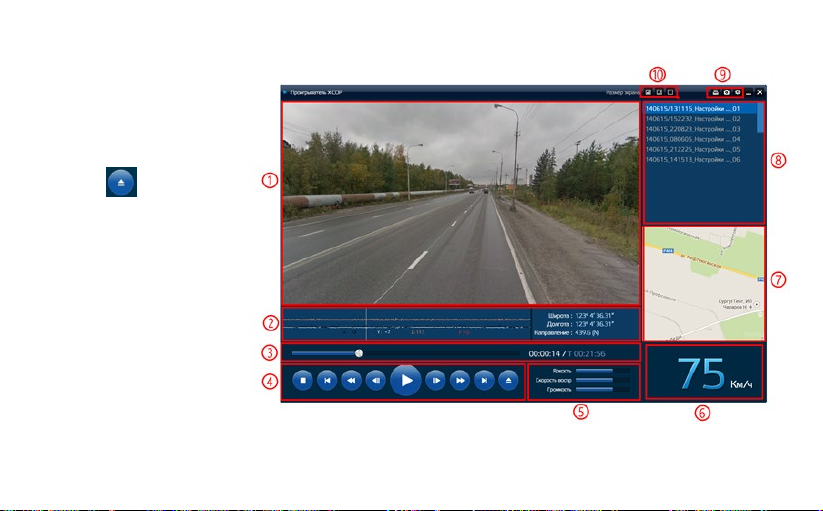

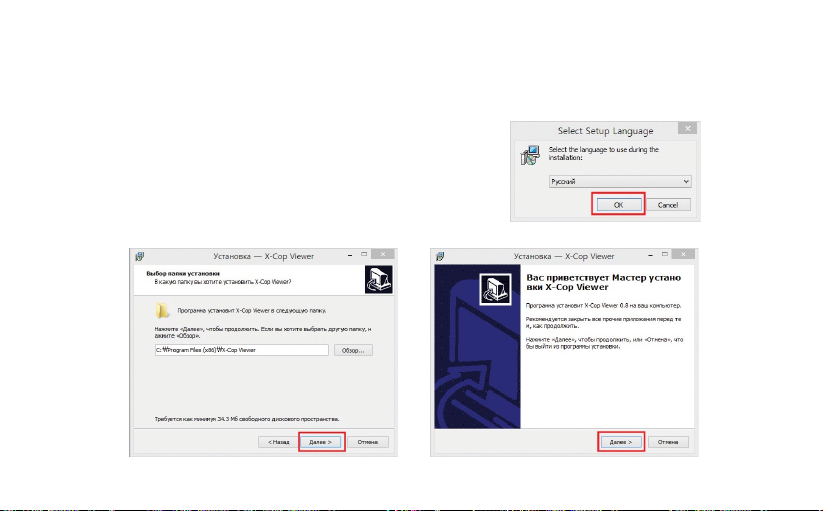

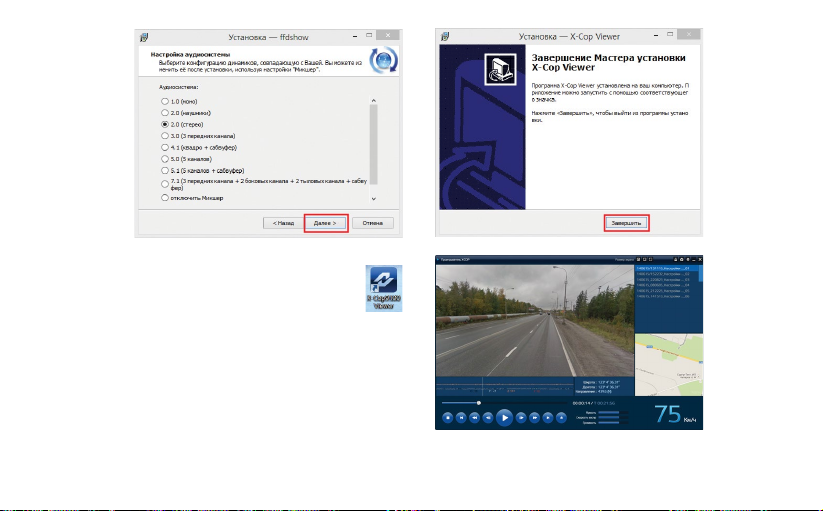

16. X-COP Player .......................................................................................................................................................................................59

[ Условия эксплуатации ]

1. Ознакомьтесь с условиями в гарантийном талоне.

2. Установите гибрид должным образом в соответствии с руководством пользователя. Во избежание несчастных случаев соблюдайте предписанные правила.

3. Применяйте только тот кабель питания, который идет в комплекте. При использовании стороннего зарядного устройства, даже если оно имеет схожий разъем питания, работоспособность может быть нарушена.

4. Соблюдайте температурные условия хранения и эксплуатации (см. технические характеристики). Не допускайте долговременного пребывания устройства на солнце.

5. Прежде, чем покинуть автомобиль убедитесь в том, что Х-СОР 9100 выключен – не оставляйте устройство на долгое время включенным, это может повести за собой чрезмерное потребление аккумулятора транспортного средства и уменьшения срока эксплуатации гибрида (при работе в парковочном режиме Х-СОР 9100 не разряжает аккумулятор).

6. Будьте осторожны при эксплуатации – не допускайте падения или сдавливания устройства.

7. Во избежание дорожно-транспортных происшествий не совершайте каких-либо манипуляций с устройством во время управления автомобилем.

8. Во время чистки салона автомобиля снимите Х-СОР 9100 во избежание попадания на него чистящего средства, так как это может привести к изменению внешнего вида или нарушить работоспособность.

9. Не устанавливайте устройство в том месте, откуда происходит открытие подушки безопасности.

10. Используйте напряжение 12-24 В.

11. Ничего не должно закрывать или покрывать устройство во время его использования.

12. Показания гибрида могут быть неточными в связи с возможными сторонними излучениями. Мощные источники излучения могут приводить к нестабильной работе устройства.

13. В зависимости от особенностей ландшафта, показания устройства могут различаться.

14. Гибрид предназначен только для обнаружения источников радиоизлучений. Производитель не может гарантировать абсолютное обнаружение всех существующих источников радиосигнала, в связи с возможными изменениями характеристик и параметров измерительных приборов.

15. Гибрид может некорректно работать в автомобиле с атермальным лобовым стеклом или стеклом с подогревом. В связи с тем, что данные лобовые стекла содержат металлическое напыление в своей конструкции, детектирование сигналов широкого диапазона частот и корректная работа GPS и ГЛОНАСС модулей может быть нарушена.

16. Крепление на 3М скотче является одноразовым. Выберите правильное место установки до размещения крепления на лобовом стекле.

17. Не извлекайте карту памяти во время работы устройства, это может привести к потере данных и поломке.

18. Для записи качественного видео следите за тем, чтобы обзор устройства не был ограничен, а линза камеры не была загрязнена.

19. Во время вождения автомобиля крепление устройства подвергается вибрациям, это может сбить положение гибрида. Будьте внимательны и проверяйте положение камеры перед использованием.

20. Производите форматирование SD карты раз в два месяца, чтобы избежать повреждения ее файловой системы.

21. Пополняйте заряд аккумулятора раз в два месяца, если не используете Х-СОР 9100 в течение длительного времени.

22. Встроенный аккумулятор предназначен для корректного завершения видеозаписи. Съемка видео в обычном режиме и режиме парковки возможна только при подключенном внешнем питании.

23. Время поиска спутников может увеличиваться в зависимости от погодных условий, времени суток, рельефа местности и конструктивных особенностей автомобиля.

Производитель оставляет за собой право вносить изменения в комплектацию, техническое и программное обеспечение устройства без предварительного уведомления.

[ Краткое описание ]

Neoline X-COP 9100 призван обеспечить вашу безопасность за рулем. Большая часть полицейских радаров и постов полиции, оснащенных радарными комплексами, находится на оживленных городских шоссе или загородных скоростных трассах, где действует режим ограничения скорости, поэтому даже если вы не знаете об этом или отсутствует соответствующий знак – вы всегда будете предупреждены и не нарушите правила дорожного движения. Встроенные GPS и ГЛОНАСС модули позволяют обнаруживать полицейские радары по заранее установленным координатам в базе и обеспечивает безопасную езду. Радиомодуль обнаружения полицейских радаров Стрелка и чувствительность антенны гибрида Neoline X-COP 9100 обеспечивают высочайшую степень обнаружения излучающих устройств. Дисплей показывает обнаруженный частотный диапазон и типы комплексов контроля скорости и контроля ПДД, а встроенная интеллектуальная система распознавания ложных сигналов была специально разработана для того, чтобы вы не отвлекались на сторонние сигналы, схожие с частотой полицейского радара.

Видеопроцессор Ambarella A7LA30 и лучшая матрица нового поколения EXMOR IMX322 от SONY обеспечивает высокое и стабильное качество записи на скорости до 120 км/ч. (в том числе и во время ночной съемки).

Качество видеозаписи также зависит от объектива, который установлен перед матрицей. В нашем случае это набор из 6 стеклянных линз, которые гарантируют четкую картинку при Full HD разрешении.

Примечание: наличие GPS/ГЛОНАСС модулей является необходимым условием для обнаружения таких полицейских камер, которые используют только видеоблок, например «Автодория» или определенный тип камер «Стрелка-видеоблок», т.к. они не излучают радиосигналы и могут быть детектированы только с помощью заранее установленных точек координат в базе GPS. Также GPS и ГЛОНАСС модули позволяют отображать скорость на видеофайле и просматривать маршрут в Х-СОР Player.

[ Особенности ]

Удобство использования

• Motion Control ™

• Интерфейс Neoline Easy Touch

• Эргономичное расположение в салоне автомобиля

• Крепление Smart Click Plus (с активной зарядкой)

• Резервное копирование видеофайлов на вторую карту памяти

• Быстрое меню основных настроек и функций на главном экране

• Просмотр/блокировка/перемотка и копирование файлов видеозаписи на устройстве

• Обновление ПО и базы данных GPS с помощью MicroSD карты памяти

• Интуитивно понятное управление с помощью 4х кнопок

Особенности детектирования полицейских радаров и камер

• GPS и ГЛОНАСС модули и база полицейских радаров 15-ти стран

• Обнаружение диапазонов X / K / Ka / Лазер/ Стрелка

• Детектирование всех типов полицейских радаров, в т.ч. «Стрелка», «Робот», «Кордон», «Крис», «Арена» и др.

• Удобное и максимально полное информирование о камерах «Автодории»

• Режимы чувствительности Город/Трасса/Турбо/X-COP

• Голосовое оповещение о 45 типах стационарных радаров

• Оповещение о камерах контроля выделенной полосы

• Оповещение о камерах контроля проезда перекрестка / светофора

• Оповещение о камерах контроля езды по обочинам

• Оповещение о камерах измеряющих скорость «в спину»

• Режим Тишины

• Режим ограничения скорости

• Приоритет GPS/RD модулей

• Установка Допустимого превышения скорости

• Максимальная скорость

• Автоприглушение звука

• 3 типа установки дальности GPS оповещений:

- по значению в базе GPS

- по значению в настройках

- по текущей скорости автомобиля

Основные функции Гибрида

• Реалистичное и четкое видео с максимальным уровнем детализации днем и ночью

• Интеллектуальный режим подавления бликов и солнечных лучей

• Яркое и контрастное изображение на дисплее Гибрида

• 2 слота для карты памяти: MicroSD (SDHC/SDXC: 4Гб ~ 128Гб), класс 10

• Настройка яркости изображения и дисплея

• Добавление / удаление Опасных и Ложных зон

• Настройка радиусов Опасных и Ложных зон

• Режим Парковки

• Запись в режиме Парковки

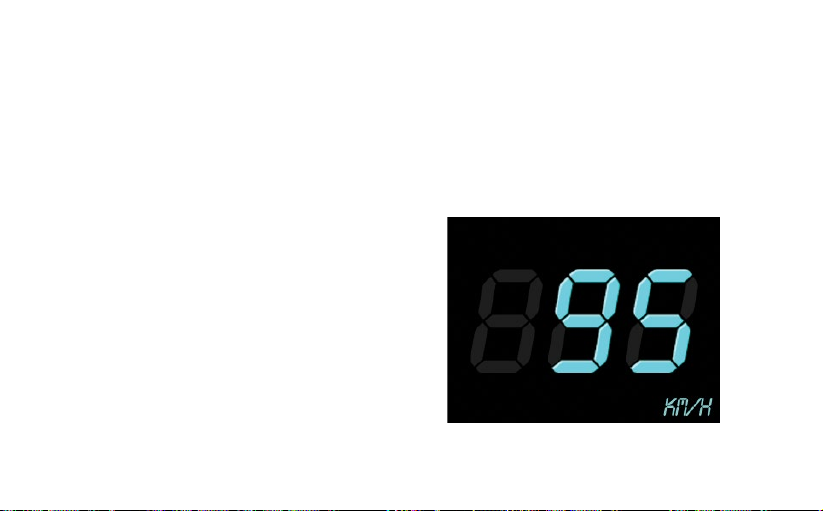

• Заставка с отображением спидометра

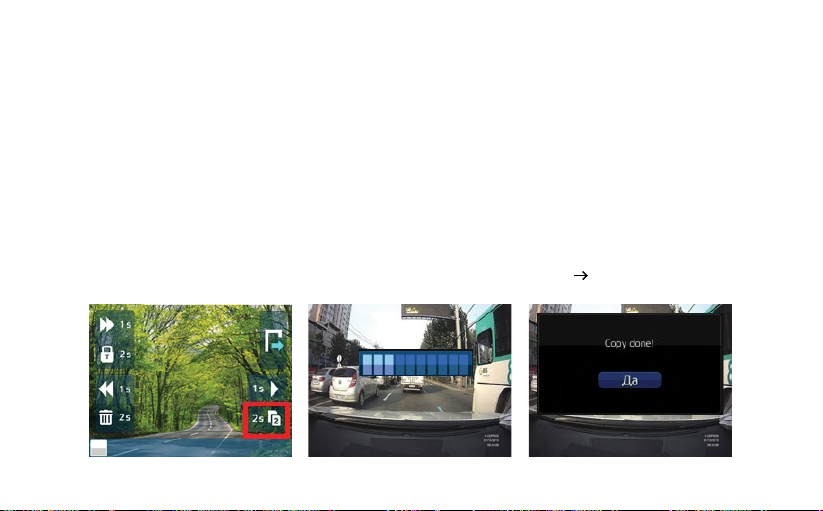

• Просмотр/блокировка/перемотка и копирование видеозаписи на устройстве

• 3 режима записи (стандартная, экстренная, режим парковки)

• Настройка громкости (9 уровней)

• Запись звука в салоне

• Индикатор заряда АКБ

• G-сенсор и датчик движения

• X-COP Player для просмотра записи на ПК

• Защита от обнаружения VG-2

• Входное напряжение: 12-24 В

[ Характеристики ]

1. Характеристики видеорегистратора

• Процессор: Ambarella A7LA30

• Дисплей: 2.0” (240*320) с IPS матрицей

• Разрешение: 1920*1080 (Full HD) / 1280*720(HD)

• Матрица: EXMOR IMX322LQJ (Sony)

• Оптические линзы: 57.4º(V) * 108.5º(H) * 129.7º(D)

• Угол обзора 135°, 6 стеклянных линз

• Аккумулятор (220мАч, 5C, 3.7В)

• Формат видео: MP4

• Частота кадров: 30 к/с

• Время записи в режиме вождения: 1 минута, 2 минуты, 3 минуты, 5 минут

• Время записи в режиме происшествия: до 10 секунд ~ после 50 секунд

• Память: 2 слота для карты памяти: MicroSD (SDHC/SDXC: 4Гб ~ 128Гб), класс 10 *

• G-сенсор

• Датчик движения

*используйте только оригинальные MicroSD карты проверенных производителей; некачественная карта памяти может привести к нестабильной работе а также повреждению устройства.

2. Характеристики радар-детектора

• Ultra-X и Ultra-K диапазоны

• X-диапазон (10.525ГГц +/- 50МГц)

• K-диапазон (24.150ГГц +/- 100МГц)

• KA-диапазон (34.70ГГц +/- 1300МГц)

• Лазер (800nm ~ 1100nm)

• Стрелка (24.150 ГГц)

*время поиска спутников может увеличиваться в зависимости от погодных условий, времени суток, рельефа местности и конструктивных особенностей автомобиля.

3. GPS характеристики

• GPS модуль: MK-120G (U-BLOX8)

• Антенна (13мм * 13мм)

• Теплый старт: < 10 сек*

• Холодный старт: < 2 мин*

4. Общие характеристики

• Входящее напряжение: DC 12В ~ 24В

• Потребление тока: 350мA ~ 450мA

• Размеры (мм): 94 (длина) * 73 (ширина) * 46 (высота)

• Рабочая температура: -20°C ~ 70°C

[ Комплектация ]

1) Neoline X-COP 9100

2) Крепление Smart Click Plus с активной зарядкой на 3М скотче

3) Кабель питания в автомобильную розетку (DC 12В ~ 24В)

4) Крепежный элемент для кабеля питания (8шт)

5) USB-aдаптер для карты памяти

[ Установка ]

1. Крепление

1.1. Рекомендуемое место крепления

Расположите устройство таким образом, чтобы оно находилось в центре лобового стекла и немного ниже зеркала заднего вида, чтобы дисплей не был закрыт. Посмотрите пример на картинке. Такая установка занимает минимум места на лобовом стекле, не препятствует обзору дороги, устройство находится в непосредственной близости к водителю.

1.2. Способ крепления

Крепление на 3М скотче

- Из коробки возьмите крепление для лобового стекла Smart Click Plus на 3М скотче.

- Вставьте свободным концом крепление в специальное отверстие на верхней стороне корпуса Х-СОР 9100.

- Выберите место для крепления на лобовом стекле.

- Прикрепите устройство к лобовому стеклу при помощи крепления Smart Click Plus. Прикрепите сразу к нужному месту, т.к. переклеить не получится.

- Х-СОР 9100 необходимо закрепить в горизонтальной плоскости, чтобы не препятствовать получению сигналов полицейских радаров и максимально охватить дорожное полотно.

- Подключите кабель питания 12-24В в автомобильную розетку и в крепление Smart Click Plus.

1.3. Подключение кабеля питания

1.3.1. Кабель питания от прикуривателя

Пример установки кабеля питания, изображенный на картинке, рекомендован как наиболее безопасный, так как кабель не будет закрывать поле зрения водителя и отвлекать его от вождения. Закрепить кабель указанным способом помогут специальные зажимы, имеющиеся в комплекте.

1.3.2. Кабель питания от бортовой сети автомобиля (опционально)

- Проведите кабель питания к блоку предохранителя, как указано на картинке.

- Соедините кабель питания с блоком предохранителя в соответствии с инструкцией:

- Соедините конец провода BAT T(+) с контактом на постоянные +12В.

- Соедините конец провода ACC с предохранителем для аксессуаров (прикуриватель и тд.)

- Соедините конец провода GND(-) с кузовом автомобиля.

1.4. Схема подключения кабеля питания к бортовой сети автомобиля (Neoline Fuse Cord 3 pin)

[ Основные функции ]

1. Описание кнопок

«Вверх»

«Меню»

«Вкл»/«Выкл»

«Выбор»«Вниз»

1.1. Кнопка «ВКЛ/ВЫКЛ»

1.1.1. При запуске двигателя автомобиля Х-СОР 9100 включится автоматически, если подключен кабелем питания в прикуриватель.

1.1.2. Для включения/выключения устройства в ручном режиме – нажмите кнопку «ВКЛ/ВЫКЛ» на 2 сек

«Перезагрузка»

1.2. Кнопки «Вверх», «Вниз»

1.2.1. Нажмите на кнопку «Вверх» или «Вниз» при включенном устройстве для регулировки громкости.

1.2.2. Нажмите на кнопку «Вверх» или «Вниз» в режиме Меню для переключения между параметрами.

1.2.3. Нажмите и задержите кнопку на 2 секунды в режиме Меню для перехода на новую страницу, или возвращения на предыдущую.

1.3. Кнопка «Меню»

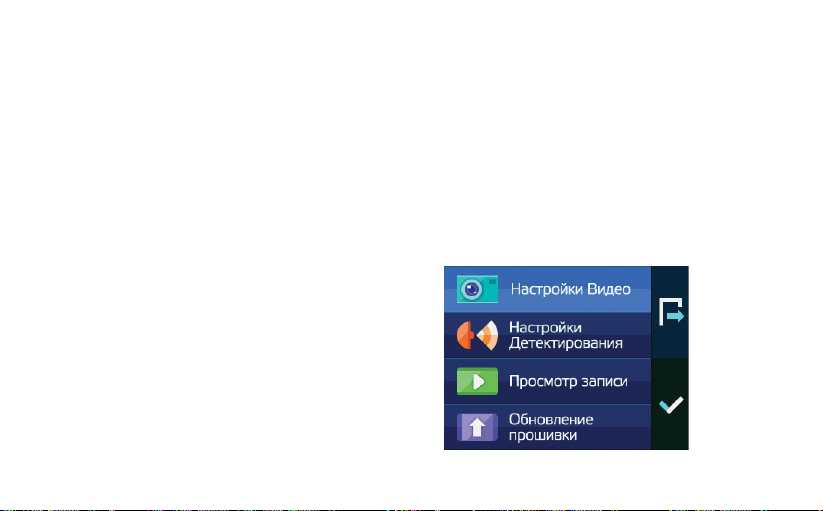

1.3.1. Нажмите на кнопку при включенном устройстве и оно перейдет в режим Настройки.

1.3.2. Нажмите и задержите кнопку на 2 секунды, и устройство перейдет в режим Быстрых Настроек.

1.4. Кнопка «Выбор»

1.4.1. Нажмите кнопку «Выбор» для переключения режимов детектирования (Х-СОР, Город, Трасса, Турбо).

1.4.2. Нажмите кнопку «Выбор» в режиме меню для того чтобы активировать выбранную опцию.

1.4.3. Во время записи нажмите и удерживайте кнопку «Выбор» 2 секунды – включится экстренная запись видео: 10сек. видео до нажатия и 40сек. после будут сохранены в папке «EVENT» отдельным файлом.

1.4.4. Нажмите и задержите кнопку «Выбор» на 2 секунды при включенном устройстве (кабель питания не подключен) - текущее изображение на экране будет сохранено в папке «Event» на карте памяти. Размер изображения 1920*1080 пикселей. Режим съемки видео без подключения внешнего питания недоступен!

1.5. Кнопка перезагрузка

X-COP 9100 работает от АКБ, поэтому есть вероятность, что система может дать сбой (нет реакции на нажатие кнопок, изображение зависло и пр.).

2. Включение/Выключение устройства.

При запуске двигателя автомобиля Х-СОР 9100 включится автоматически, если он подключен кабелем питания к бортовой сети автомобиля. Чтобы включить устройство вручную - нажмите и задержите на 2 секунды кнопку «ВКЛ/ВЫКЛ». Во время включения устройства на дисплее отобразится логотип компании Neoline

(Дисплей с логотипом)

Х-СОР 9100 выключится, когда пользователь выключит двигатель автомобиля или нажмет кнопку «ВКЛ/ВЫКЛ» на 2 сек.

(Стандартный режим)

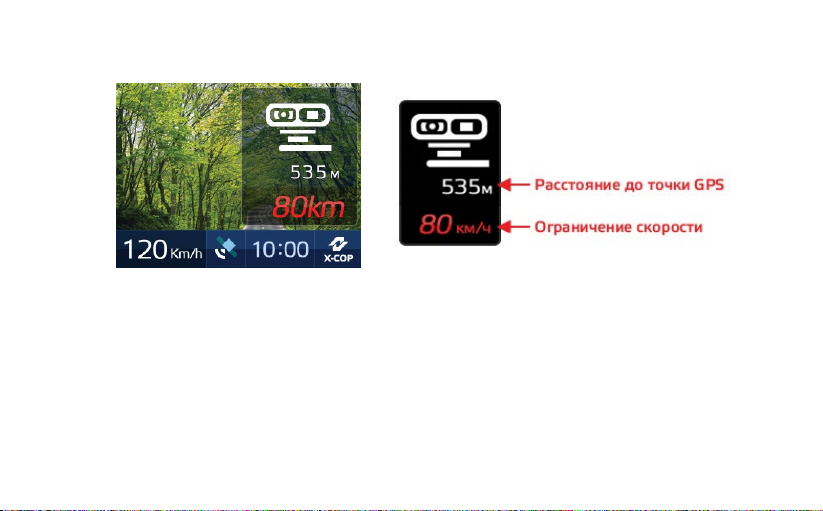

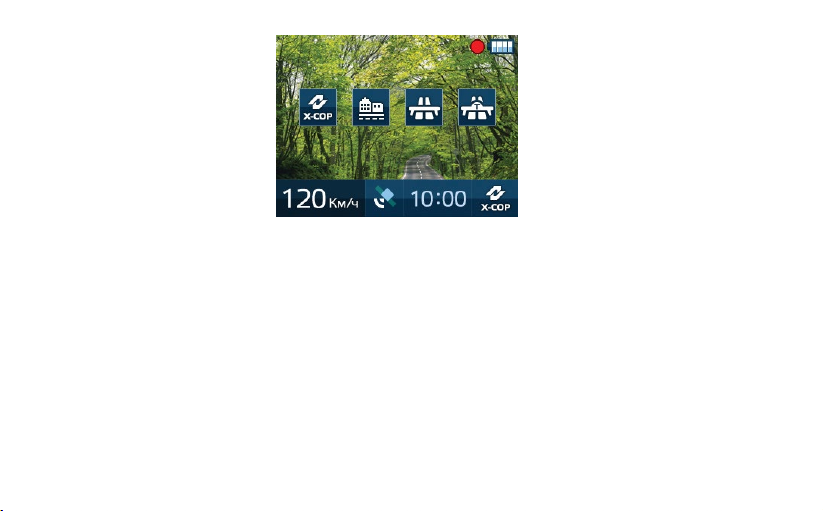

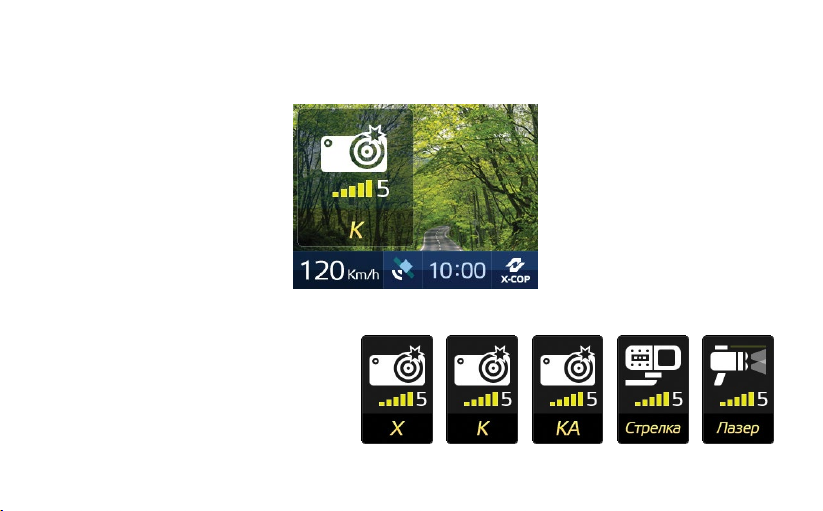

3. Дисплей (Стандартный режим)

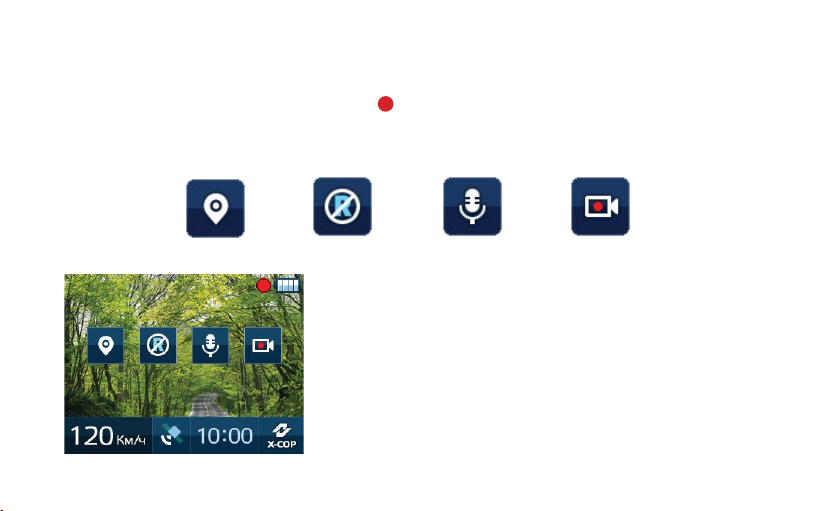

3.1 Описание иконок в стандартном режиме

На дисплее отображается текущий статус работы устройства и активные настройки.

1) Текущая скорость

Отображает текущую скорость автомобиля

2) GPS/ГЛОНАСС индикатор

Иконка отображает подключение к спутникам GPS

(GPS/ГЛОНАСС подключен)

3) Время

Отображение текущего времени

4) Режимы (для включения нажать кнопку «Выбор»)

(GPS/ГЛОНАСС отключен)

(X-COP) (Город) (Трасса) (Турбо)
