Neoline 9000 User Manual [ru]

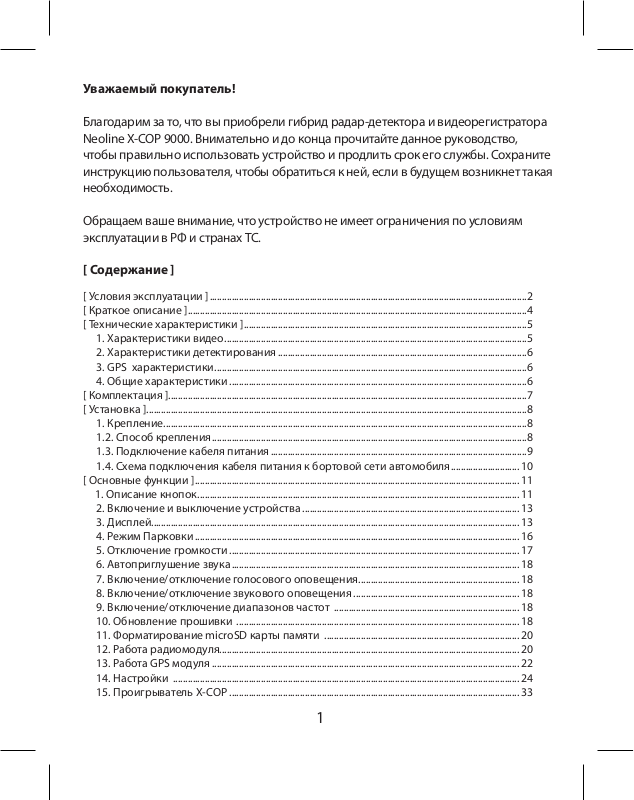

Уважаемый покупатель!
Благодарим за то, что вы приобрели гибрид радар-детектора и видеорегистратора
Neoline Х-СОР 9000. Внимательно и до конца прочитайте данное руководство,
чтобы правильно использовать устройство и продлить срок его службы. Сохраните
инструкцию пользователя, чтобы обратиться к ней, если в будущем возникнет такая
необходимость.
Обращаем ваше внимание, что устройство не имеет ограничения по условиям
эксплуатации в РФ и странах ТС.
[ Содержание ]
[ Условия эксплуатации ] ..................................................................................................................................2
[ Краткое описание ] ...........................................................................................................................................4
[ Технические характеристики ] ....................................................................................................................5
1. Характеристики видео ............................................................................................................................5
2. Характеристики детектирования ......................................................................................................6
3. GPS характеристики ................................................................................................................................6
4. Общие характеристики ..........................................................................................................................6
[ Комплектация ]...................................................................................................................................................7
[ Установка ] ............................................................................................................................................................8
1. Крепление.....................................................................................................................................................8
1.2. Способ крепления .................................................................................................................................8
1.3. Подключение кабеля питания .........................................................................................................9
1.4. Схема подключения кабеля питания к бортовой сети автомобиля ............................10
[ Основные функции ] .....................................................................................................................................11
1. Описание кнопок ....................................................................................................................................11
2. Включение и выключение устройства ......................................................................................... 13

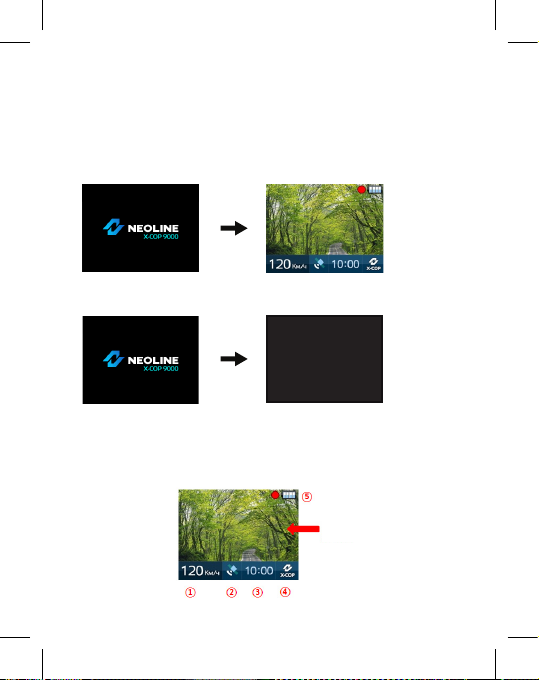

3. Дисплей.......................................................................................................................................................13

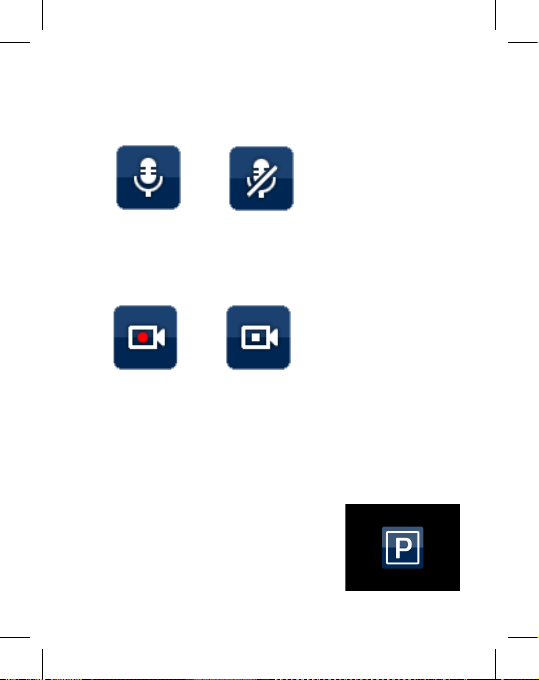

4. Режим Парковки .....................................................................................................................................16
5. Отключение громкости ....................................................................................................................... 17
6. Автоприглушение звука ......................................................................................................................18
7. Включение/отключение голосового оповещения ..................................................................18
8. Включение/отключение звукового оповещения ....................................................................18
9. Включение/отключение диапазонов частот ............................................................................18

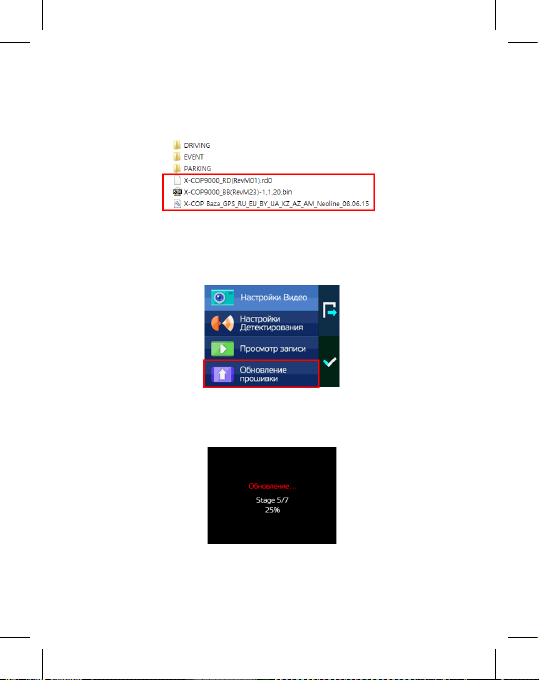

10. Обновление прошивки ....................................................................................................................18

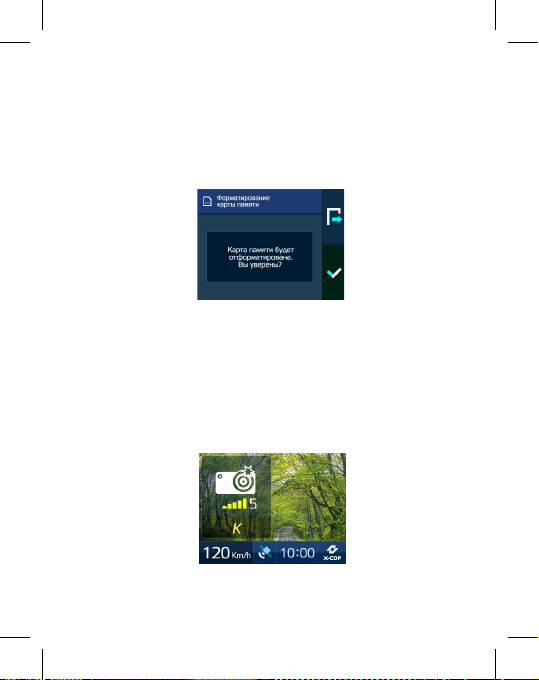

11. Форматирование microSD карты памяти ................................................................................20
12. Работа радиомодуля...........................................................................................................................20
13. Работа GPS модуля ..............................................................................................................................22

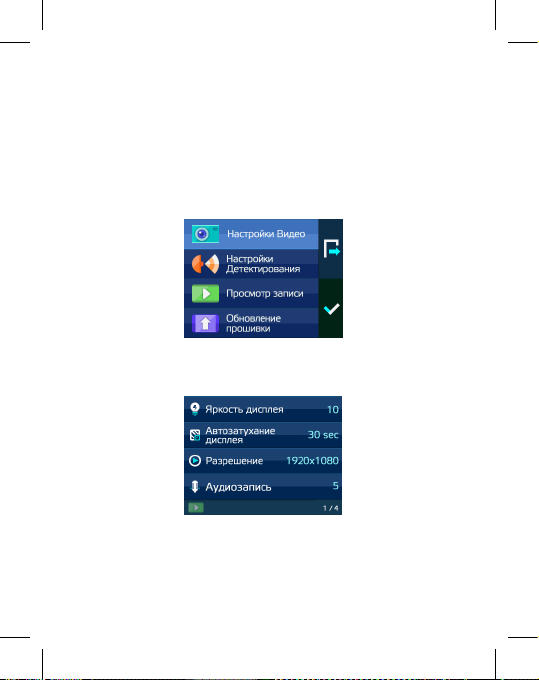

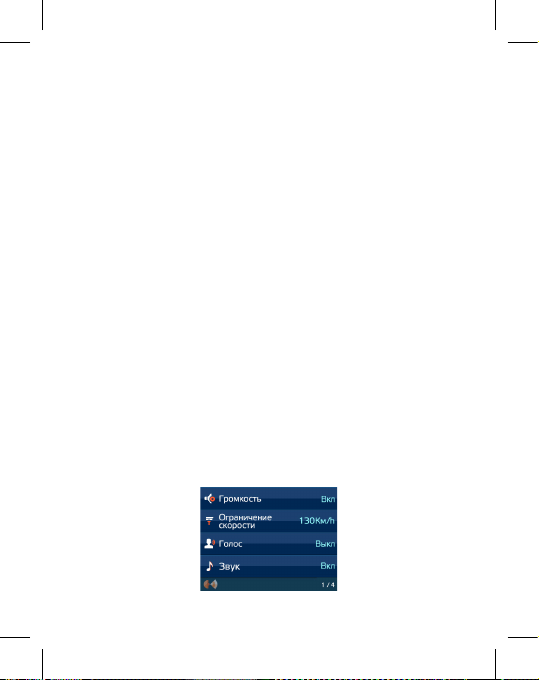

14. Настройки ..............................................................................................................................................24

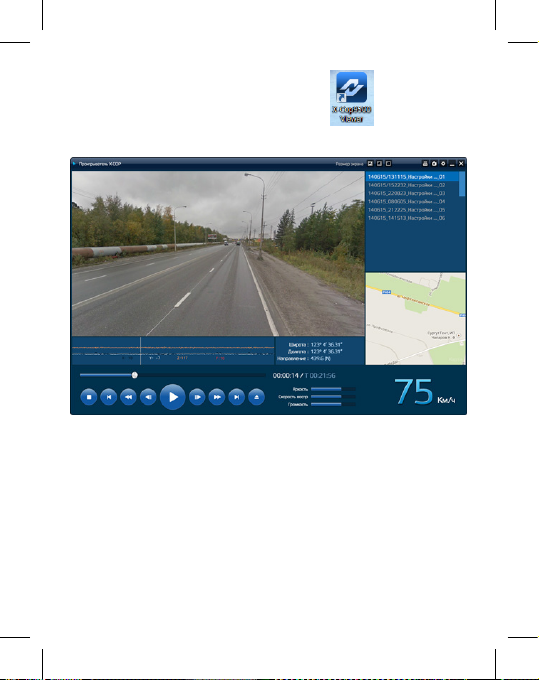

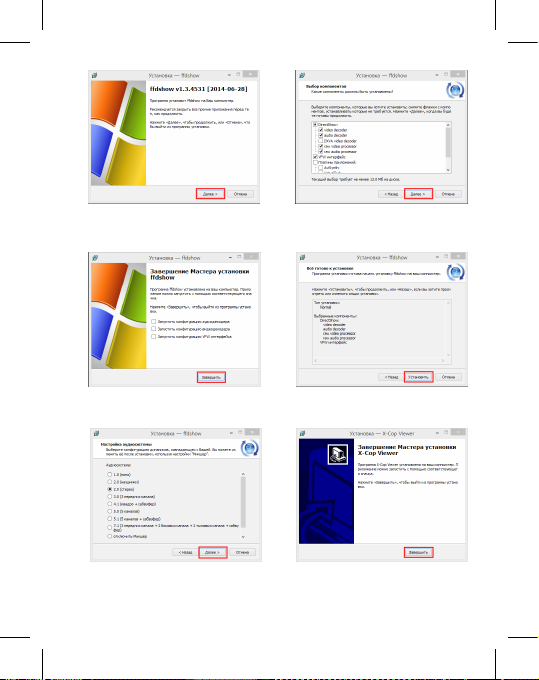

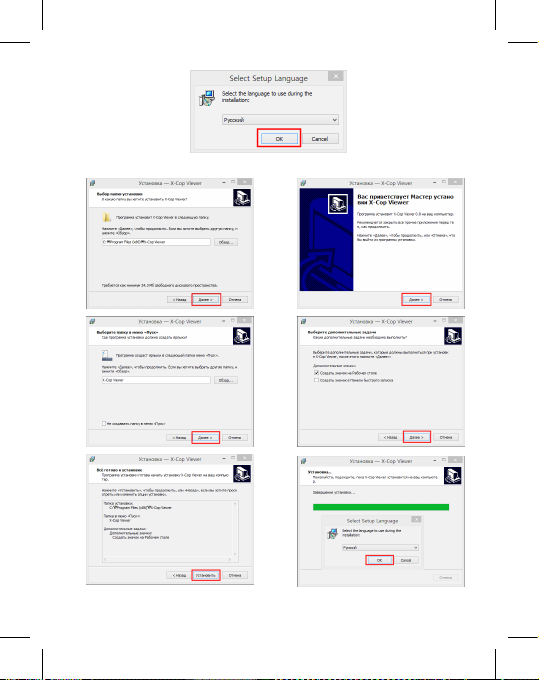

15. Проигрыватель X-COP .......................................................................................................................33
1
[ Условия эксплуатации ]
1. Ознакомьтесь с условиями в гарантийном талоне.
2. Установите гибрид должным образом в соответствии с руководством
пользователя. Во избежание несчастных случаев соблюдайте предписанные
правила.
3. Применяйте только тот кабель питания, который идет в комплекте. При
использовании стороннего зарядного устройства, даже если оно имеет
схожий разъем питания, работоспособность может быть нарушена.
4. Соблюдайте температурные условия хранения и эксплуатации (см.
технические характеристики). Не допускайте долговременного пребывания
устройства на солнце.
5. Прежде, чем покинуть автомобиль убедитесь в том, что Х-СОР 9000
выключен – не оставляйте устройство на долгое время включенным,
это может повести за собой чрезмерное потребление аккумулятора
транспортного средства и уменьшения срока эксплуатации гибрида (при
работе в парковочном режиме Х-СОР 9000 не разряжает аккумулятор).
6. Будьте осторожны при эксплуатации – не допускайте падения или
сдавливания устройства.
7. Во избежание дорожно-транспортных происшествий не совершайте
каких-либо манипуляций с устройством во время управления автомобилем.
8. Во время чистки салона автомобиля снимите Х-СОР 9000 во избежание
попадания на него чистящего средства, так как это может привести к
изменению внешнего вида или нарушить работоспособность.
9. Не устанавливайте устройство в том месте, откуда происходит открытие
подушки безопасности.
10. Используйте напряжение 12-24 В.
11. Ничего не должно закрывать или покрывать устройство во время его
использования.
12. Показания радар-детектора могут быть неточными в связи с
возможными сторонними излучениями. Мощные источники излучения
могут приводить к нестабильной работе устройства.
2
13. В зависимости от особенностей ландшафта, показания устройства могут
различаться.
14. Радар-детектор предназначен только для обнаружения источников
радиоизлучений. Производитель не может гарантировать абсолютное
обнаружение всех существующих источников радиосигнала, в связи с
возможными изменениями характеристик и параметров измерительных
приборов.
15. Не извлекайте карту памяти во время работы устройства, это может
привести к потере данных и поломке.
16. Для записи качественного видео следите за тем, чтобы обзор устройства не
был ограничен, а линза камеры не была загрязнена.
17. Во время вождения автомобиля крепление устройства подвергается
вибрациям, это может сбить положение видеорегистратора. Будьте
внимательны и проверяйте положение камеры перед использованием.
18. Производите форматирование SD карты раз в два месяца, чтобы избежать
повреждения ее файловой системы.
19. Пополняйте заряд аккумулятора раз в два месяца, если не используете
Х-СОР 9000 в течение длительного времени.
3
[ Краткое описание ]
Neoline X-COP 9000 призван обеспечить вашу безопасность за рулем. Большая
часть полицейских радаров и постов полиции, оснащенных радарными
комплексами, находится на оживленных городских шоссе или загородных
скоростных трассах, где действует режим ограничения скорости, поэтому даже
если вы не знаете об этом или отсутствует соответствующий знак – вы всегда
будете предупреждены и не нарушите правила дорожного движения.
Встроенный GPS модуль позволяет обнаруживать полицейские радары по
заранее установленным координатам в базе и обеспечивает безопасную езду.

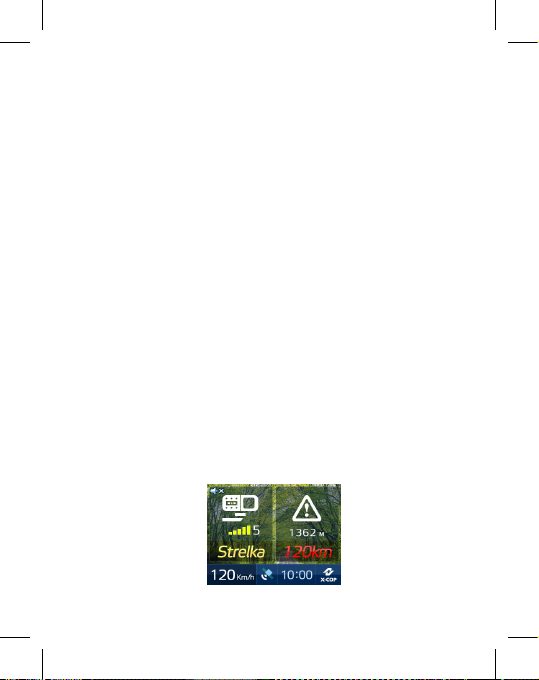

Радиомодуль обнаружения полицейских радаров Стрелка и чувствительность
антенны радар-детектора Neoline X-COP 9000 обеспечивает высочайшую степень
обнаружения излучающих устройств, показывает текущие обнаруженные
частоты, а встроенная интеллектуальная система распознавания ложных
сигналов была специально разработана для того, чтобы вы не отвлекались
на сторонние сигналы, схожие с частотой полицейского радара.
Видеопроцессор Ambarella A7LA30 и лучшая матрица нового поколения
EXMOR IMX322 от SONY обеспечивает высокое и стабильное качество записи
на скорости до 120 км/ч. (в том числе и во время ночной съемки).
Качество видеозаписи также зависит от объектива, который установлен перед
матрицей. В нашем случае это набор из 6 стеклянных линз, которые гарантируют
четкую картинку при Full HD разрешении.
Примечание: наличие GPS модуля является необходимым условием
для обнаружения таких полицейских камер, которые используют
только видеоблок, например «Автодория» или определенный тип
камер «Стрелка-видеоблок», т.к. они не излучают радиосигналы и могут

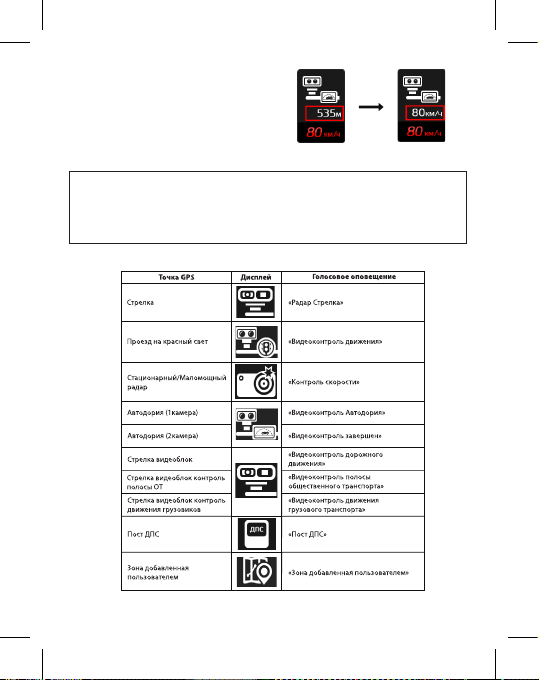

быть детектированы только с помощью заранее установленных точек
координат в базе GPS.
Также GPS модули позволяют отображать скорость на видеофайле
и просматривать маршрут.
4
[ Технические характеристики ]
• Интерфейс Neoline Easy Touch
• Дисплей 2.0” IPS матрица
• 2 слота для карты памяти: MicroSD (SDHC: 2Гб ~ 32Гб), класс 10
• Крепление Smart Click

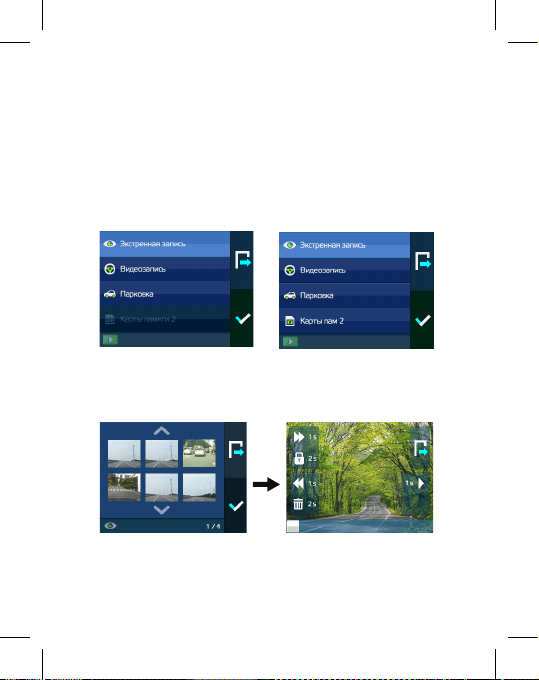

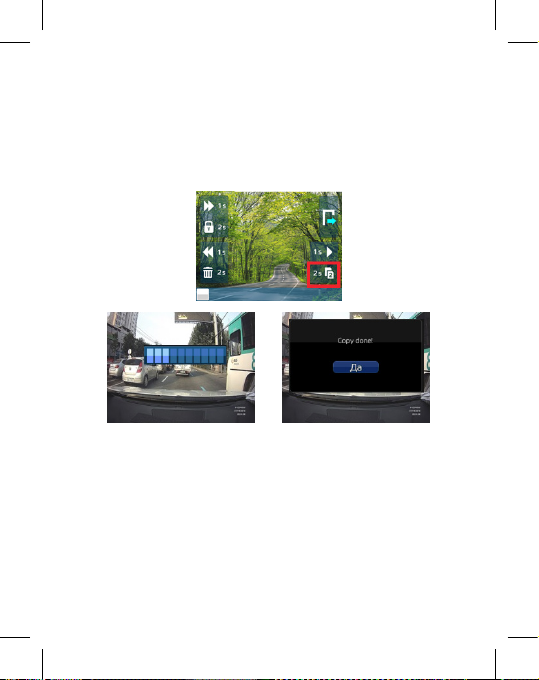

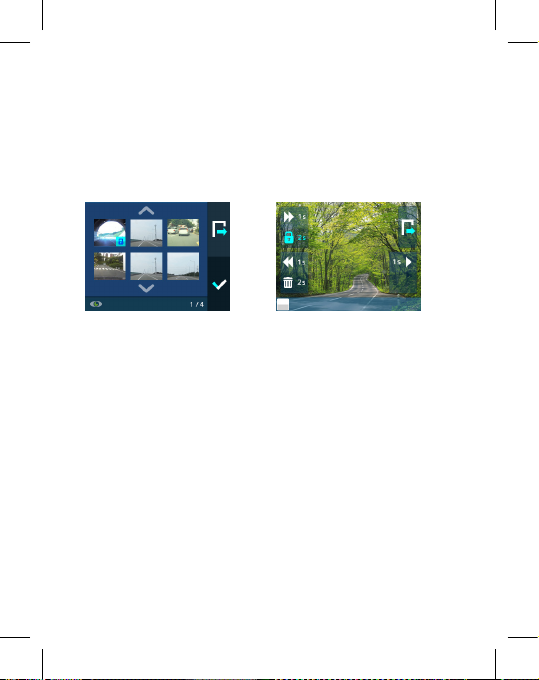

• Просмотр/блокировка/перемотка и копирование видеозаписи на устройстве

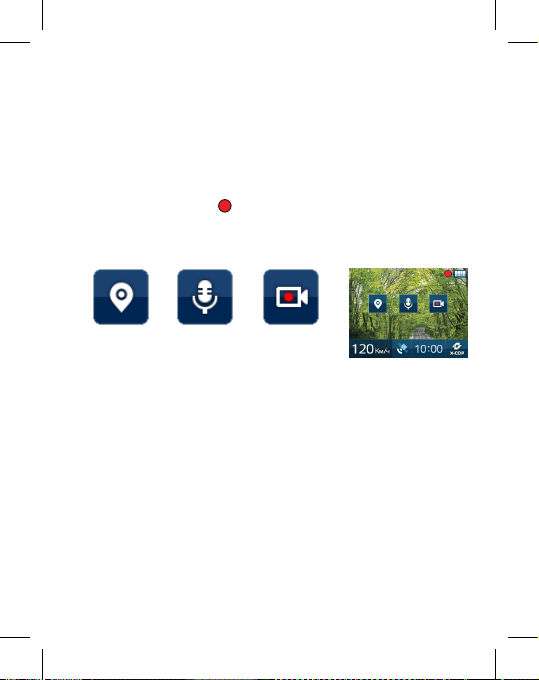

• Быстрое меню основных настроек и функций на главном экране
• Подключение к ПК на ОС: Windows XP/7/8/8.1
• Уникальный режим для камер системы «Автодория»

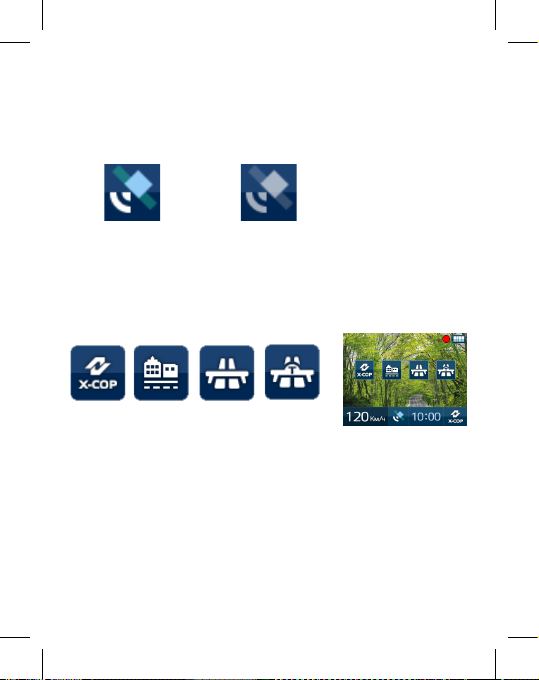

• Автоматический режим Х-СОР
• Режим Турбо
• Режим Парковки

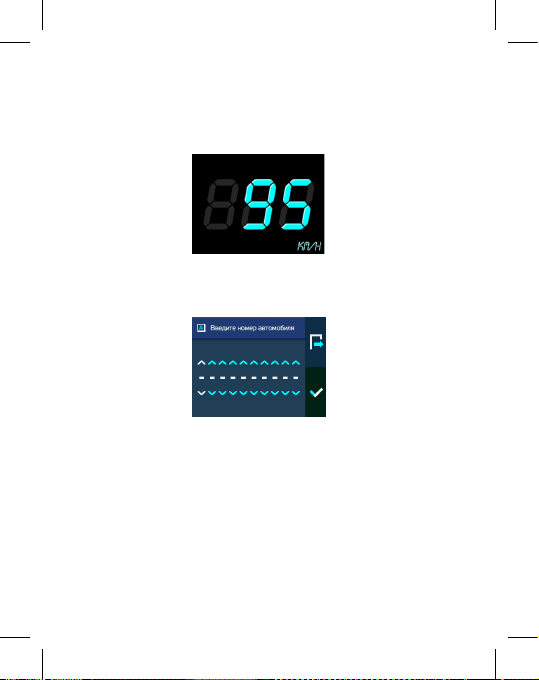

• Заставка с отображением спидометра и текущего времени
• Запись звука в салоне
• 3 режима записи (стандартная, экстренная, режим парковки)
• Кнопка быстрого отключения звука
• Индикатор заряда АКБ
• Настройка громкости (9 уровней)
• G-сенсор и датчик движения
• Обновление ПО и базы данных GPS
• Подключение к ПК

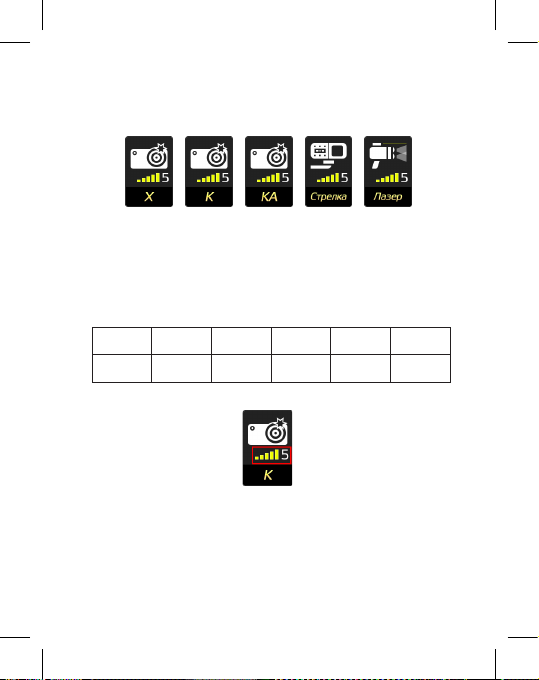

• Обнаружение диапазонов X / K / Ka / Лазер / Стрелка

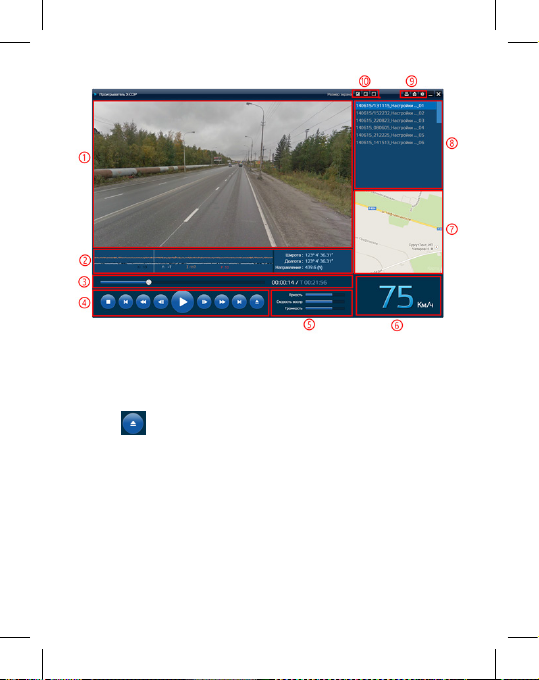

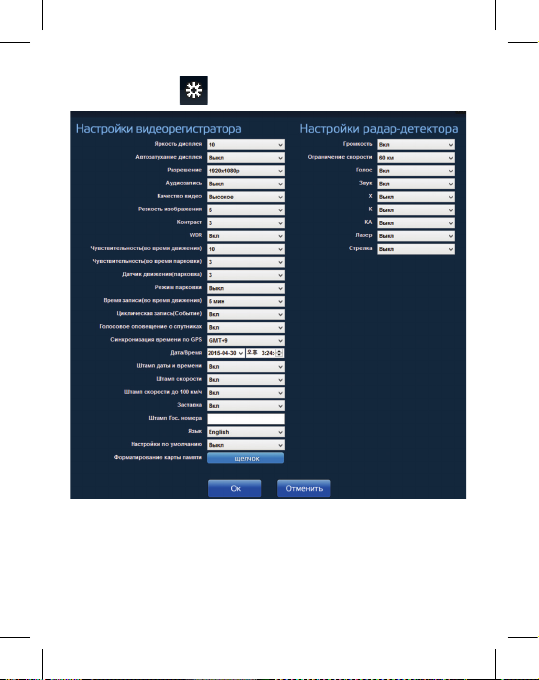

• X-COP Player для просмотра записи на ПК
• Защита от обнаружения VG-2
• Входящее напряжение: 12-24 В
Характеристики Видео
• Процессор: Ambarella A7LA30
• Дисплей: 2.0” (240*320) с IPS матрицей
• Разрешение: 1920*1080 (Full HD) / 1280*720(HD)
• Матрица: EXMOR IMX322LQJ (Sony)
• Оптические линзы: 57.4º(V) * 108.5º(H) * 129.7º(D)
• Угол обзора 135°, 6 стеклянных линз
• Аккумулятор (220мА, 5C, 3.7В)
5
• Формат видео: MP4
• Частота кадров: 30 к/с
• Время записи в режиме вождения: 1 минута, 2 минуты, 3 минуты, 5 минут
• Экстренная запись: 10 секунд до события и 50 секунд после
• Память: Micro SD (SDHC 2ГБ ~ 32ГБ)
• G-сенсор
• Датчик движения
Характеристики Детектирования
• Ultra-X и Ultra-K диапазоны
• X-диапазон (10.525ГГц +/- 50МГц)
• K-диапазон (24.150ГГц +/- 100МГц)
• KA-диапазон (34.70ГГц +/- 1300МГц)
• Лазер (800nm ~ 1100nm)
• Стрелка (24.150 ГГц)
GPS характеристики
- GPS модуль: MK-100C (SirF StarIV)
- Антенна (13мм * 13мм)
- Теплый старт: < 10 сек
- Холодный старт: < 2 мин
Общие характеристики
- Входящее напряжение: DC 11В ~ 28В
- Потребление тока: 350мA ~ 450мA
- Размеры (мм): 94 (длина) x 73 (ширина) x 46 (высота)
- Рабочая температура: -20°C ~ 70°C
6
[ Комплектация ]
- Neoline X-COP 9000 (1)
- Крепление на присоске (2)
- Крепление на 3М скотче (опционально) (3)
- Кабель питания в автомобильную розетку (DC12В ~ 24В) (4)
- Кабель питания к бортовой сети автомобиля (DC12V ~ 24V)
(опционально) (5)
- Крепежный элемент для кабеля питания (8 шт) (6)
7
[ Установка ]
1. Крепление
1.1. Рекомендуемое место крепления
Расположите устройство таким образом, чтобы оно находилось в центре
лобового стекла и немного ниже зеркала заднего вида, чтобы дисплей не
был закрыт. Посмотрите пример на картинке.
Такая установка занимает минимум места на лобовом стекле, не
препятствует обзору дороги, устройство находится в непосредственной
близости к водителю.
1.2. Способ крепления
1.2.1. Крепление на присоске
- Из коробки возьмите крепление для лобового
стекла на присосках.
- Вставьте свободным концом крепление
в специальное отверстие на
верхней стороне корпуса Х-СОР 9000.
8
- Прикрепите устройство к лобовому стеклу при помощи крепления на
присосках.
- Х-СОР 9000 необходимо закрепить в горизонтальной плоскости, чтобы не
препятствовать получению сигналов полицейских радаров и максимально
охватить дорожное полотно.
- Подключите кабель питания 12-24В в автомобильную розетку и в X-COP
9000.
1.2.2. Крепление на 3М скотчем (опционально)
Аналогичным способом, описанным в пункте 1.2.1, прикрепите устройство
к лобовому стеклу с помощью крепления на 3М скотче. Однако, имейте
в виду, что скотч приклеивается моментально, поэтому необходимо с
первого раза определиться с местом крепления.
1.3. Подключение кабеля питания
1.3.1. Кабель питания от прикуривателя
Пример установки кабеля питания, изображенный на картинке,
рекомендован как наиболее безопасный, так как кабель не будет
закрывать поле зрения водителя и отвлекать его от вождения.
Закрепить кабель указанным способом помогут специальные
крепежные элементы, имеющиеся в комплекте.
9
1.3.2. Кабель питания от бортовой сети автомобиля (опционально)
- Проведите кабель питания к блоку предохранителя, как указано на картинке.
- Соедините кабель питания с блоком предохранителя в соответствии с
инструкцией:
- Подсоедините провод ВАТТ (+) к плюсовой клемме аккумулятора автомобиля
- Подсоедините провод ACC c предохранителем к зажиганию автомобиля
- Подсоедините провод GND (-) к кузову автомобиля
1.4. Схема подключения кабеля питания к бортовой сети автомобиля
(Neoline Fuse Cord 3 pin)
10
[ Основные функции ]
1. Описание кнопок.
«Вверх» «Меню»
«Выбор»«Вниз»
1.1. Кнопка «ВКЛ/ВЫКЛ»
1.1.1. При запуске двигателя автомобиля Х-СОР 9000 включится
автоматически, если подключен кабелем питания в прикуриватель.
1.1.2. Для включения/выключения устройства в ручном режиме –
нажмите кнопку «ВКЛ/ВЫКЛ» на 2 сек
1.2. Кнопки «Вверх», «Вниз»
1.2.1. Нажмите на кнопку «Вверх» или «Вниз» при включенном
устройстве для регулировки громкости.
«Вкл»/«Выкл»
«Перезагрузка»
11
1.2.2. Нажмите на кнопку «Вверх» или «Вниз» в режиме Меню для
переключения между параметрами.
1.2.3. Нажмите и задержите кнопку на 2 секунды в режиме Меню для
перехода на новую страницу, или возвращения на предыдущую.
1.3. Кнопка «Меню»
1.3.1. Нажмите на кнопку при включенном устройстве, и оно
перейдет в режим Меню.
1.3.2. Нажмите и задержите кнопку на 2 секунды, и устройство
перейдет в режим Быстрых Настроек.
1.3.3. Нажмите на кнопку в режиме Меню, чтобы выйти из него.
1.4. Кнопка «Выбор»
1.4.1. Нажмите кнопку «Выбор» для переключения режимов
детектирования (Х-СОР, Город, Трасса, Турбо).
1.4.2. Нажмите кнопку «Выбор» в режиме Меню для того чтобы
активировать выбранную опцию.
1.4.3. Нажмите и задержите кнопку «Выбор» на 2 секунды при
включенном устройстве - начнется стандартная запись видео.
1.4.4. Нажмите и задержите кнопку «Выбор» на 2 секунды при
включенном устройстве (кабель питания не подключен) - текущее
изображение на экране будет сохранено в папке «Event» на карте
памяти. Размер изображения 1920*1080 пикселей.
1.5. Кнопка «Перезагрузка»
X-COP 9000 может быть перезагружено с помощью кнопки «Перезагрузка»
12
Loading...
