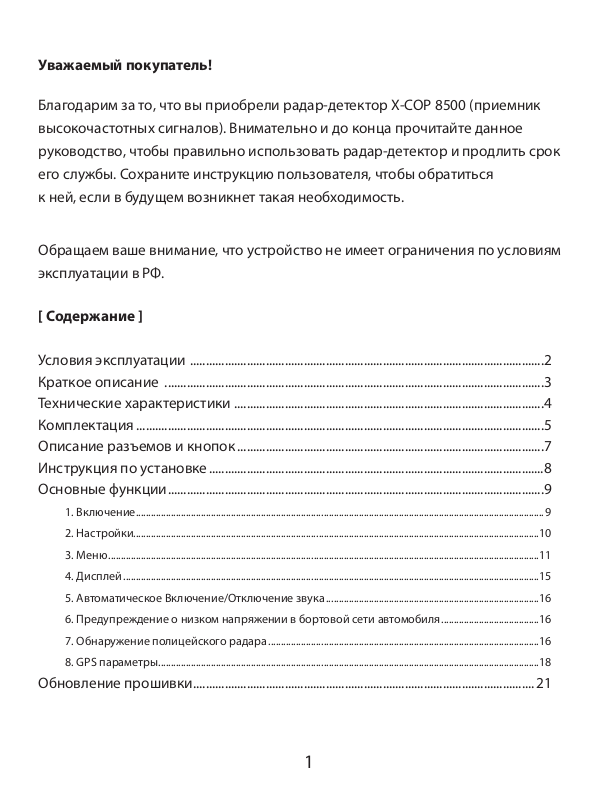

Уважаемый покупатель!

Благодарим за то, что вы приобрели радар-детектор Х-СОР 8500 (приемник

высокочастотных сигналов). Внимательно и до конца прочитайте данное

руководство, чтобы правильно использовать радар-детектор и продлить срок

его службы. Сохраните инструкцию пользователя, чтобы обратиться

к ней, если в будущем возникнет такая необходимость.

Обращаем ваше внимание, что устройство не имеет ограничения по условиям

эксплуатации в РФ.

[ Содержание ]

Условия эксплуатации ................................................................................................................2

Краткое описание ........................................................................................................................3

Технические характеристики ..................................................................................................4

Комплектация .................................................................................................................................5

Описание разъемов и кнопок .................................................................................................7

Инструкция по установке ..........................................................................................................8

Основные функции .......................................................................................................................9

1. Включение ...................................................................................................................................................................9

2. Настройки..................................................................................................................................................................10

3. Меню ............................................................................................................................................................................11

4. Дисплей ......................................................................................................................................................................15

5. Автоматическое Включение/Отключение звука .....................................................................................16

6. Предупреждение о низком напряжении в бортовой сети автомобиля .......................................16

7. Обнаружение полицейского радара ............................................................................................................16

8. GPS параметры ........................................................................................................................................................18

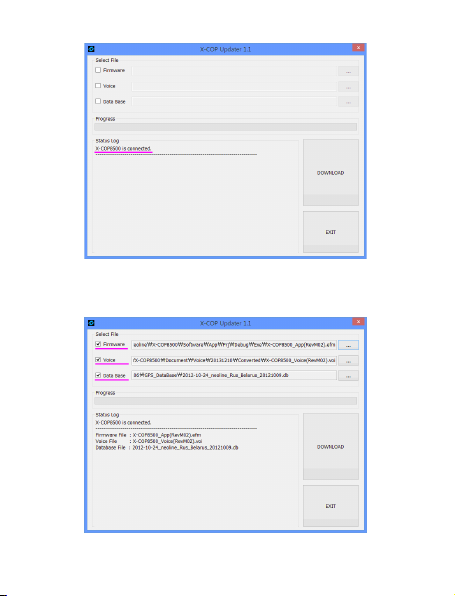

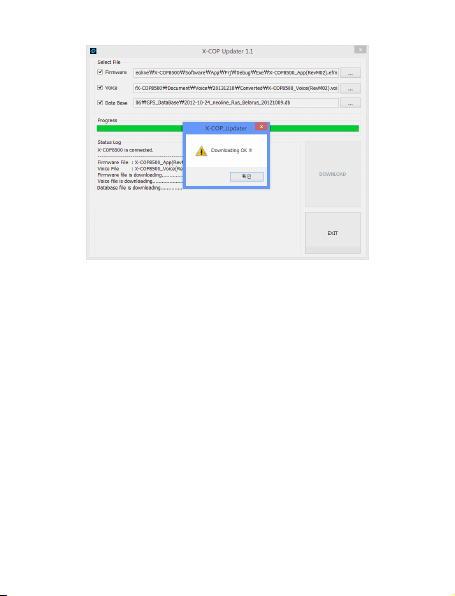

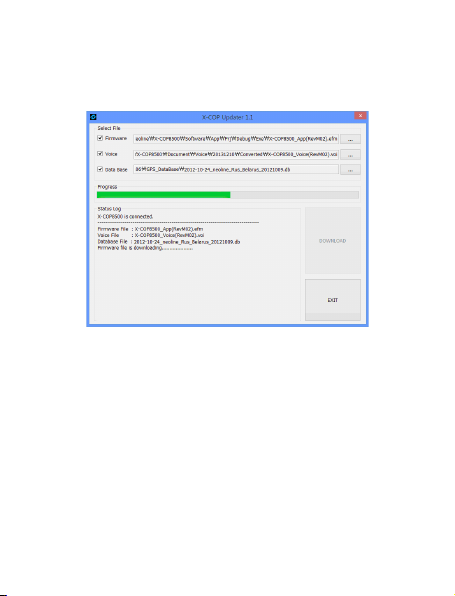

Обновление прошивки ............................................................................................................21

[ Условия эксплуатации ]

1. Ознакомьтесь с условиями в гарантийном талоне.

2. Установите радар-детектор должным образом в соответствии с руководством

пользователя. Во избежание несчастных случаев соблюдайте предписанные

правила.

3. Применяйте только тот кабель питания, которые идет в комплекте.

При использовании стороннего зарядного устройства, даже если оно имеет схожий

разъем питания, работоспособность может быть нарушена.

4. Соблюдайте температурные условия хранения и эксплуатации (см. технические

характеристики). Не допускайте долговременного пребывания радар-детектора

на солнце.

5. Прежде, чем покинуть автомобиль убедитесь в том, что радар-детектор выключен

– не оставляйте устройство на долгое время включенным, это может повести

за собой чрезмерное потребление аккумулятора транспортного средства

и уменьшения срока эксплуатации радар-детектора.

6. Будьте осторожны при эксплуатации – не допускайте падения или сдавливания

устройства.

7. Во избежание дорожно-транспортных происшествий не совершайте каких-либо

манипуляций с радар-детектором во время управления автомобилем.

8. Во время чистки салона автомобиля снимите радар-детектор во избежание

попадания на него чистящего средства, так как это может привести к изменению

внешнего вида или нарушить работоспособность.

9. Не устанавливайте устройство в том месте, откуда происходит открытие подушки

безопасности.

10. Используйте напряжение 12-24 В.

11. Ничего не должно закрывать или покрывать устройство во время его

использования.

12. Не используйте радар-детектор вне транспортного средства.

13. Показания радар-детектора могут быть неточными в связи с возможными

сторонними излучениями. Мощные источники излучения могут приводить

к нестабильной работе устройства.

14. В зависимости от особенностей ландшафта, показания устройства могут

различаться.

15. Радар-детектор предназначен только для обнаружения источников радиоизлучений. Производитель не может гарантировать абсолютное обнаружение всех существующих источников радиосигнала, в связи с возможными изменениями характеристик и параметров измерительных приборов.

[ Краткое описание ]

Neoline X-COP 8500 призван обеспечить вашу безопасность за рулем. Большая часть

полицейских радаров и постов полиции, оснащенных радарными комплексами,

находится на оживленных городских шоссе или загородных скоростных трассах, где

действует режим ограничения скорости, поэтому даже если вы не знаете об этом или

отсутствует соответствующий знак – вы всегда будете предупреждены и не нарушите

правила дорожного движения.

Встроенный GPS модуль позволяет обнаруживать полицейские радары по заранее

установленным координатам в базе и обеспечивает безопасную езду.

Радиомодуль обнаружения полицейских радаров Стрелка и чувствительность антенны

радар-детектора Neoline X-COP 8500 обеспечивает высочайшую степень обнаружения

излучающих устройств, показывает текущие обнаруженные частоты, а встроенная

интеллектуальная система распознавания ложных сигналов была специально

разработана для того, чтобы вы не отвлекались на сторонние сигналы, схожие

с частотой полицейского радара.

Примечание: наличие GPS модуля является необходимым условием для

обнаружения таких полицейских камер, которые используют только видеоблок,

например «Автодория» или определенный тип камер «Стрелка-видеоблок», т.к.

они не излучают радиосигналы и могут быть детектированы только с помощью

заранее установленных точек координат в базе GPS.

[ Технические характеристики ]

• GPS база полицейских радаров РФ и Европы

• GPS модуль: MAT1316-MST1 (Производитель: Micro Advantech, Korea)

• Радиомодуль обнаружения полицейских радаров Стрелка

• Обнаружение всех типов современных полицейских радаров *

• Режим Х-СОР

• Белый OLED дисплей (128х36 пикселей)

• Голосовые подсказки на русском языке

• Интуитивно понятное управление кнопками PWR/MENU, VOLUME/SET

• Переключение режима город/трасса

• Настройка громкости (8 уровней)

• Обновление прошивки через порт Mini USB

• Предупреждение о низком напряжении в бортовой сети и авто

выключение

• Обнаружение сигналов широкого диапазона частот (X, K, Ka, laser)

• Защита от обнаружения VG-2

• Дальность обнаружения 1~2 км

• Входящее напряжение 12/24 В

* (Стрелка, Автодория, Робот, MESTA, Кордон, Крис, Поток, Vocord, Рапира, Искра, Радис,

Кретчет, ПКС-4, Амата, ЛИСД, Арена, Бинар, Беркут, Визир и др.)

Частота принимаемых излучений

- Ultra-X диапазон

- Ultra-K диапазон

- X диапазон (10.525 Ггц +/- 50Мгц)

- K диапазон (24.150 Ггц +/- 100 Мгц)

- KA диапазон (34.70 Ггц +/- 1300 Мгц)

- Лазер (800nm ~ 1100nm)

- Стрелка (24.150 GHZ)

Характеристики

- Теплый старт: < 1 сек

- Холодный старт: < 33 сек

- Входящее напряжение: DC 11В ~ 28В

- Потребление тока: стандарт 150мА, максимально 350мА

- Размеры: 105.0 (длина) * 65 (ширина) * 28 (высота)

- Рабочая температура: -20°C ~ 70°C

[ Комплектация ]

Neoline X-COP 8500

USB кабель

Крепление на магните к приборной панели Коврик на клейкой основе

ЗУ для подключения автомобильную розетку с кнопкой ВКЛ/ВЫКЛ (12В ~ 24В)

Руководство пользователя

Гарантийный талон

1. Neoline X-COP 8500

2. Крепление на магните

3. Кабель USB

4. Коврик на клейкой основе

5. ЗУ для подключения в автомобильную розетку с кнопкой ВКЛ/ВЫКЛ (12В ~ 24В)

[ Описание разъемов и кнопок ]

Разъем питания 12/24 В

Mini USB (предназначен только для обновления прошивки)

OLED-дисплей

Линза

Динамик

Светодиод

PWR/MENU

Светодиод

VOLUME/SET

[ Инструкция по установке ]

1. Крепление на магните

1) Приклейте магнит к приборной панели на ровной поверхности.

2) Поместите X-COP 8500 на магнит.

3) Подключите кабель питания 12В ~ 24В в прикуриватель

и в X-COP 8500.

Внимание: Приклейте магнит к приборной панели таким образом,

чтобы радар-детектор находился на нем в горизонтальном положении для обеспечения полноценного обнаружения сигналов полицейских радаров.

2. Коврик на клейкой основе

1) Поместите коврик на приборную панель на ровной поверхности.

2) Поместите X-COP 8500 на коврик.

3) Подключите кабель питания 12В ~ 24В в прикуриватель

и в X-COP 8500.

Внимание: Поместите коврик на приборной панели таким образом,

чтобы радар-детектор находился на нем в горизонтальном положении.
