Уважаемый покупатель!

Благодарим за то, что вы приобрели радар-детектор Neoline Х-СОР 5700 (приемник высокочастотных сигналов). Внимательно и до конца прочитайте данное руководство, чтобы правильно использовать радар-детектор и продлить срок его службы. Сохраните руководство пользователя, чтобы обратиться к нему, если в будущем возникнет такая необходимость.

Обращаем ваше внимание, что устройство не имеет ограничения по условиям эксплуатации в РФ.

[ Содержание ]

Технические характеристики................................................................................................................................. 2

Комплектация................................................................................................................................................................4

Условия эксплуатации............................................................................................................................................... 5

Описание разъемов и кнопок................................................................................................................................7

Инструкция по установке.........................................................................................................................................8

Основные функции....................................................................................................................................................10

1. Включение/Выключение............................................................................................................................................................10

2. Назначение кнопок...................................................................................................................................................................... 11

3. Настройки.........................................................................................................................................................................................13

4. Статус отображения на дисплее.............................................................................................................................................23

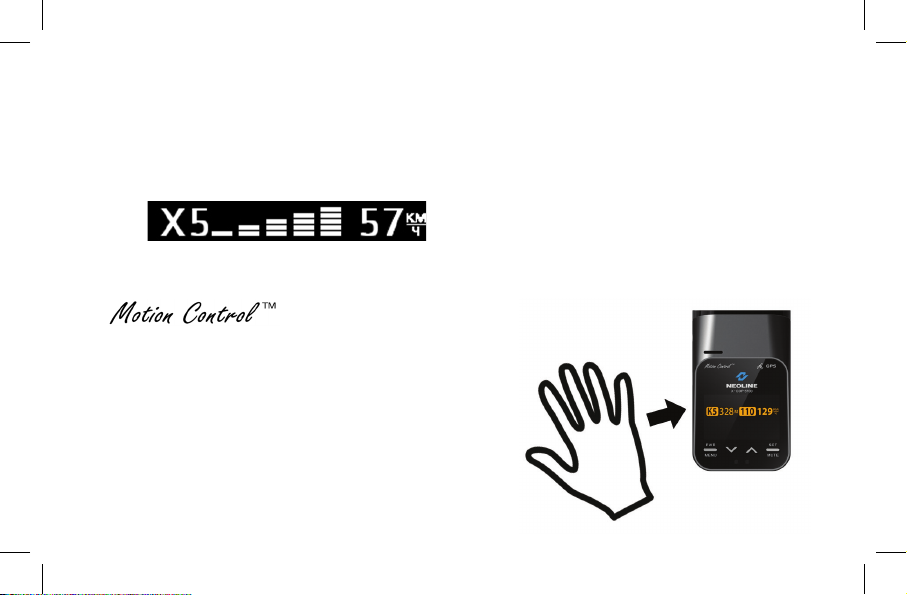

5. Motion Control TM.............................................................................................................................................................................25

6. Автоматическое Включение/Отключение звука.............................................................................................................26

7. Обнаружение полицейского радара....................................................................................................................................26

8. GPS параметры................................................................................................................................................................................28

9. Демо режим......................................................................................................................................................................................33

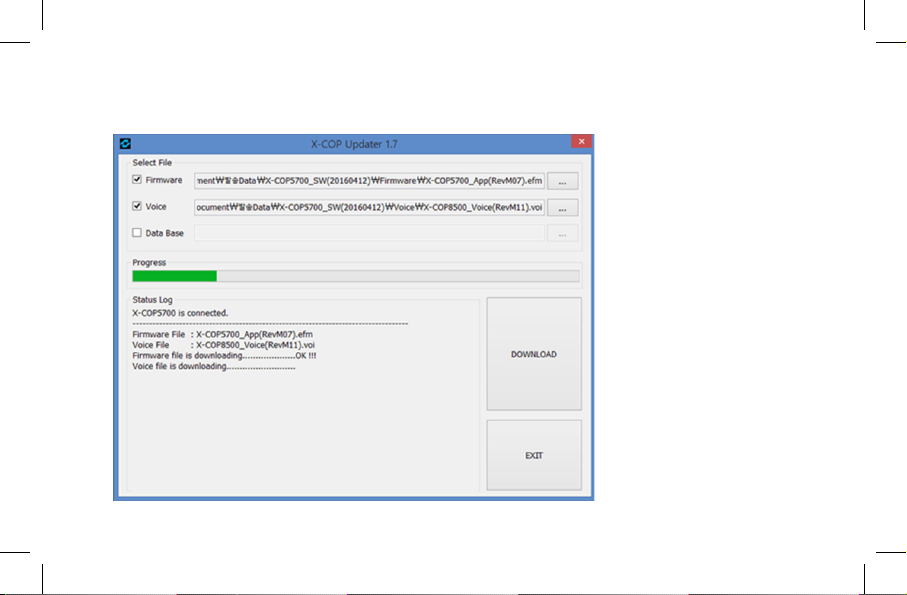

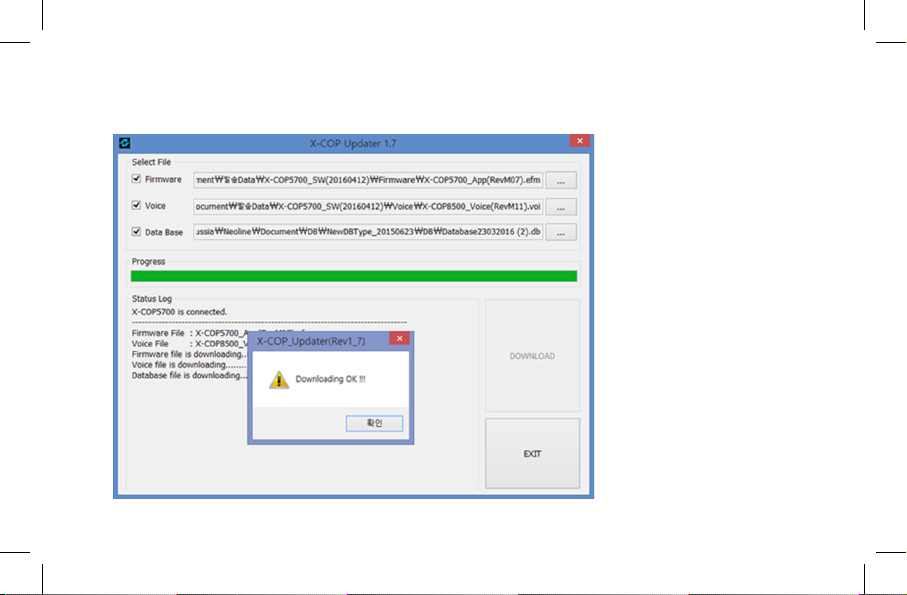

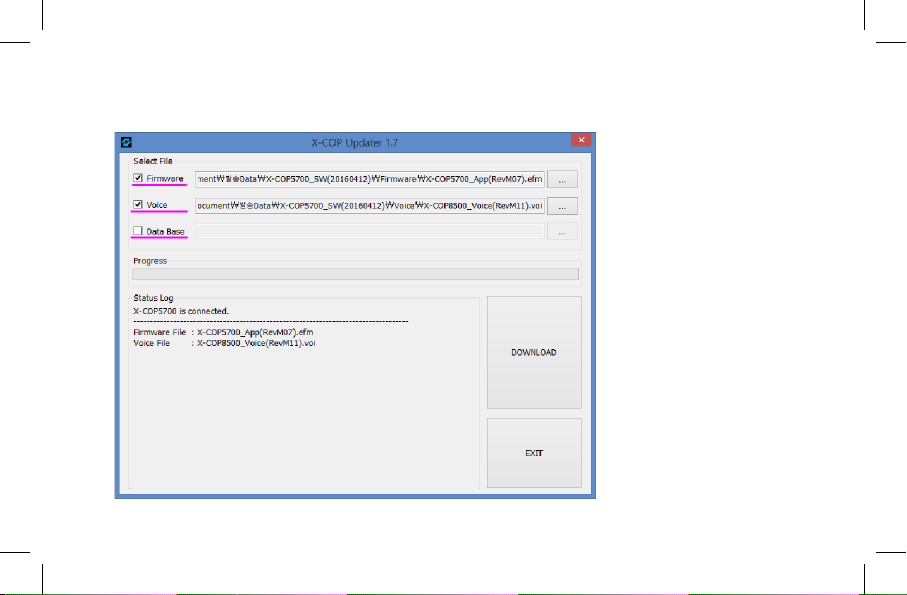

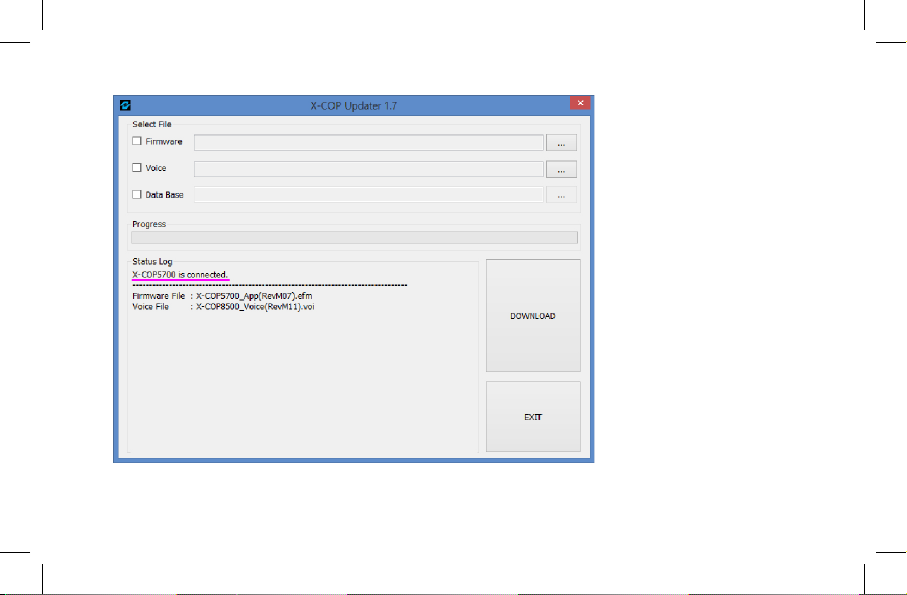

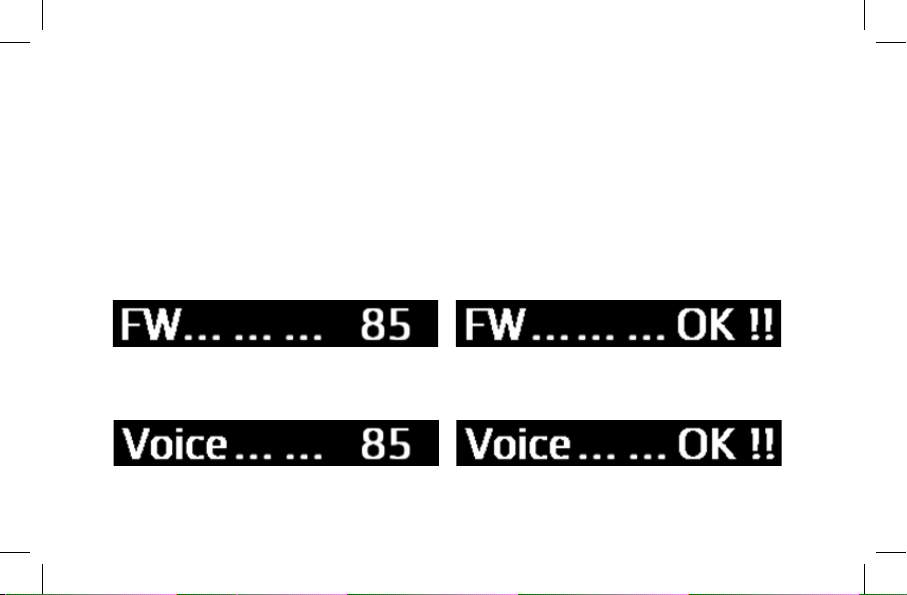

Обновление прошивки............................................................................................................................................33

[ Технические характеристики ]

• GPS-база полицейских радаров РФ, Беларуси, Украины, Казахстана, ЕС, Азербайджана, Армении, Грузии

• Радиомодуль обнаружения полицейских радаров «Стрелка»

• Обнаружение сигналов широкого диапазона частот (X, K, Ka, Laser)

• Motion Control - датчик движения, реагирующий на жесты для отключения/включения голосового и звукового предупреждения о приближении к радару

• OLED дисплей

• Голосовое оповещение о 45 типах стационарных радаров

• Контроль выделенной полосы / проезда перекрестка / светофора / обочин / фотофиксации в спину

• OTG функция обновления прошивки и базы GPS

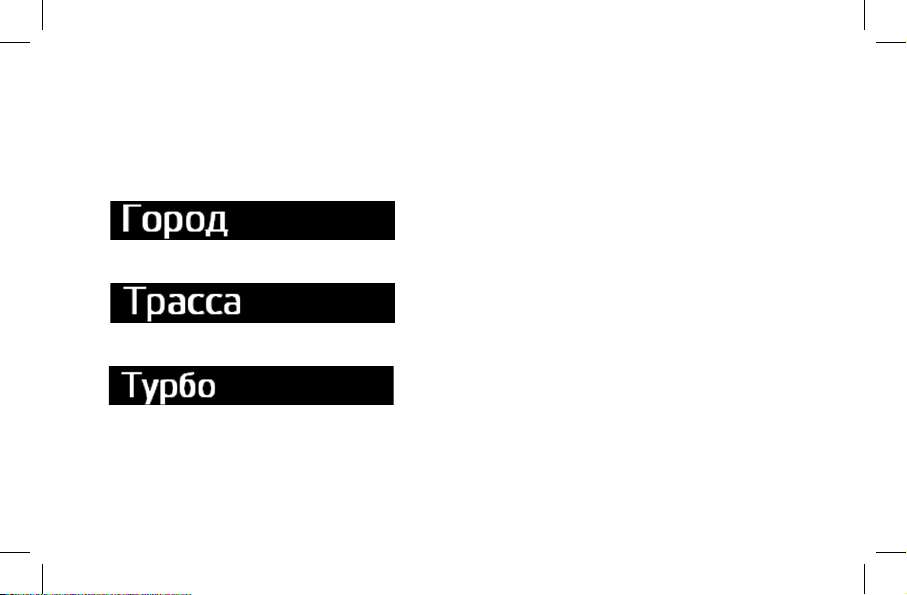

• Режимы Город / Трасса / Турбо / Х-СОР

• Многоуровневая фильтрация помех

• Добавление Опасных и Ложных зон

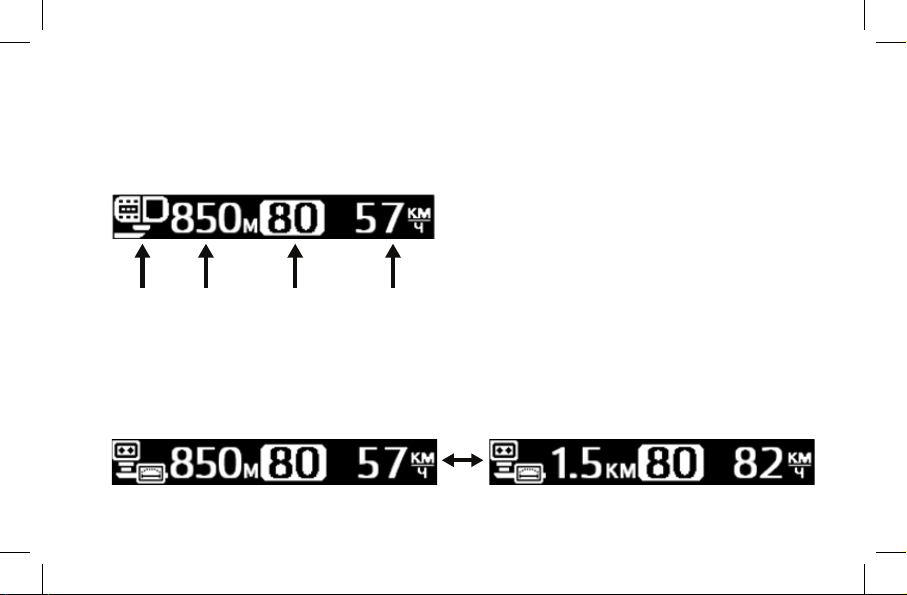

• Отображение на дисплее текущего расстояния до полицейского радара / скорости / разрешенной скорости / средней скорости / мощности сигнала / названия полицейского радара

• Режим Тишины

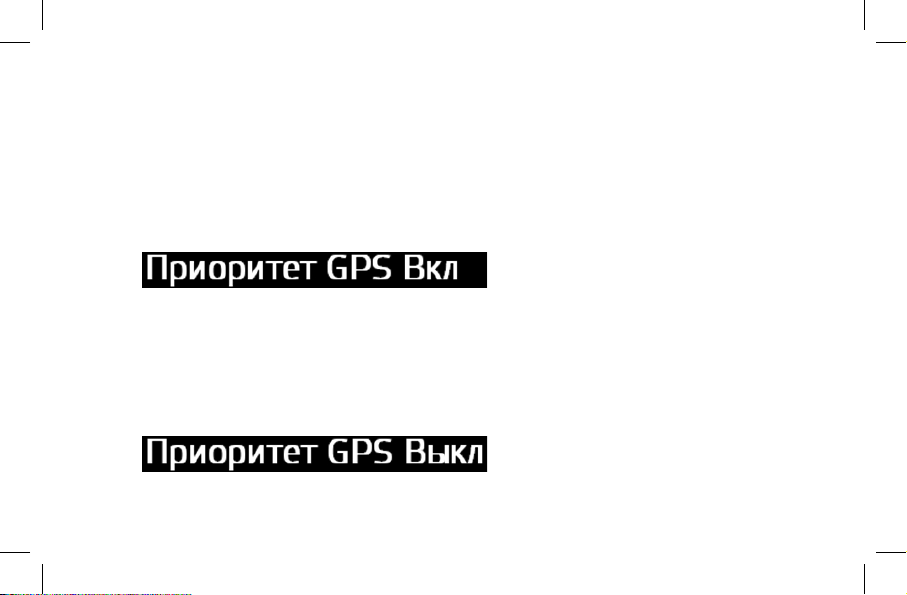

• Приоритет GPS

• Максимальная скорость

• Допустимое превышение скорости

• Голосовые подсказки на русском языке

• Звуковое оповещение

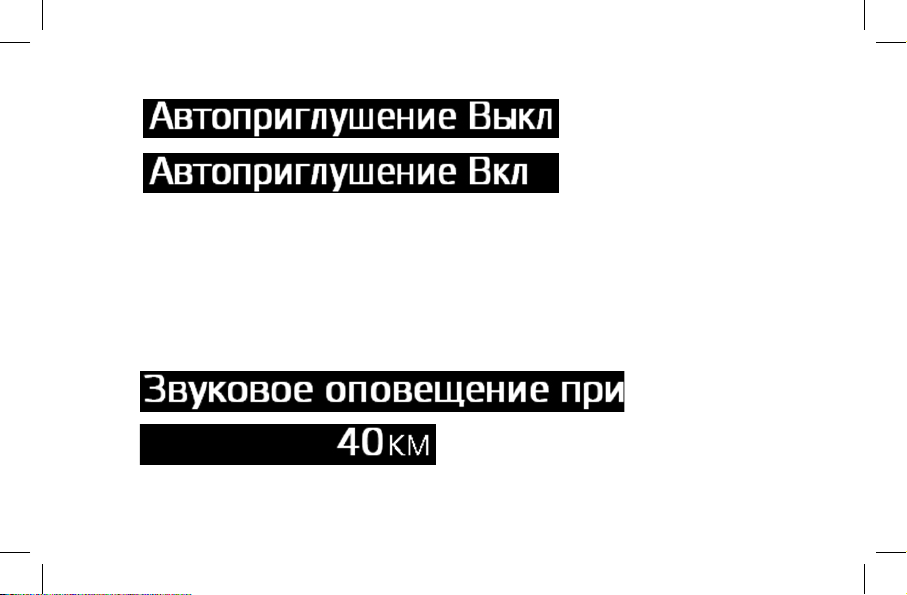

• Автоприглушение звука

• Настройка громкости

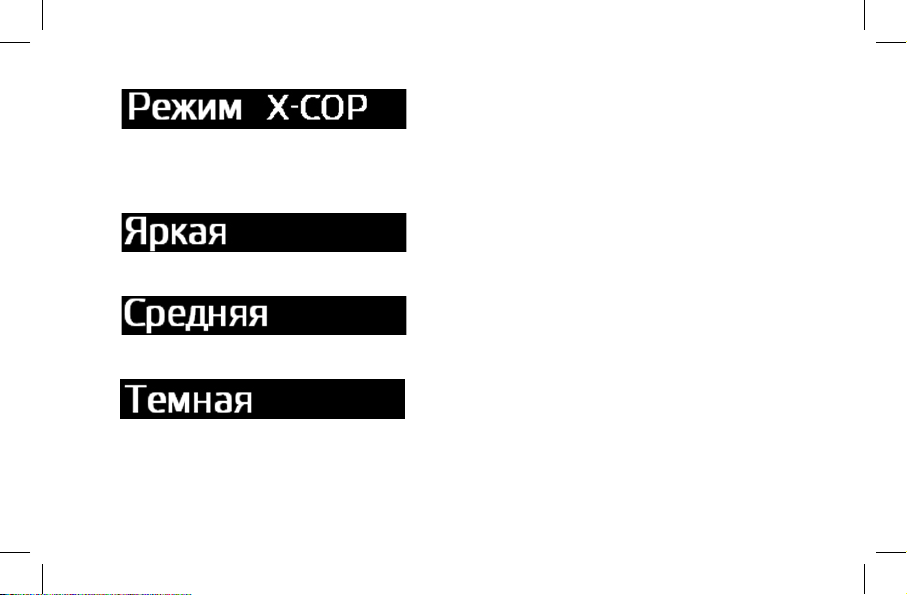

• Настройка яркости

• Демо режим

• Дальность обнаружения до 2 км

• Защита от обнаружения VG-2

• Обновление прошивки через порт Mini USB

• Входное напряжение 12/24 В

• Гарантия 2 года Сделано в Корее

Частота принимаемых излучений

- Ultra-X диапазон

- Ultra-K диапазон

- X диапазон (10.525 Ггц +/- 50Мгц)*

- K диапазон (24.150 Ггц +/- 100 Мгц)

- KA диапазон (34.70 Ггц +/- 1300 Мгц)*

- Лазер (800nm ~ 1100nm)

- Стрелка (24.150 Ггц)

Примечание:

Разработчики радар-детектора Neoline X-COP 5700 рекомендуют отключить диапазоны Х и Ка при движении в пределах города. в связи с тем, что практически все современные полицейские радары работают в К диапазоне и лишь некоторые в Х или Ка. Но в то же время большинство ложных сигналов происходят на частоте Х и Ка.

Характеристики:

• GPS модуль: MK-100C (SirF StarIV)

• «Холодный» старт – поиск спутников в течение 40-90 сек.

• «Теплый» старт – поиск спутников в течение 5-10 сек.

• Входящее напряжение: DC 12-24 В

• Потребление тока: Стандарт 200 мА, Максимально 350мА

• Размеры: 103 (длина) * 63 (ширина) * 33,5 (высота)

• Рабочая температура: -20°C ~ 70°C

Комплектация:

• Neoline X-COP 5700 (1)

• Крепление магнит на торпедо (2)

• Крепление к лобовому стеклу (3)

• Кабель питания в автомобильную розетку

• с кнопкой ВКЛ/ВЫКЛ (4)

• USB кабель (5)

• USB OTG адаптер (6)

• Руководство пользователя

• Гарантийный талон

Примечание:

Технические характеристики и комплект поставки может несколько отличаться, но без потери функциональности изделия.

[ Условия эксплуатации ]

1. Ознакомьтесь с условиями в гарантийном талоне.

2. Установите радар-детектор должным образом в соответствии с руководством пользователя. Во избежание несчастных случаев соблюдайте предписанные правила.

3. Применяйте только тот кабель питания, который идет в комплекте. При использовании стороннего зарядного устройства, даже если оно имеет схожий разъем питания, работоспособность может быть нарушена.

4. Соблюдайте температурные условия хранения и эксплуатации (см. технические характеристики). Не допускайте долговременного пребывания радар-детектора на солнце.

5. Прежде чем покинуть автомобиль, убедитесь в том, что радар-детектор выключен – не оставляйте устройство на долгое время включенным, это может повести за собой чрезмерное потребление аккумулятора транспортного средства и уменьшения срока эксплуатации радар-детектора.

6. Будьте осторожны при эксплуатации – не допускайте падения или сдавливания устройства.

7. Во избежание дорожно-транспортных происшествий не совершайте каких-либо манипуляций с радар-детектором во время управления автомобилем.

8. Во время чистки салона автомобиля снимите радар-детектор во избежание попадания на него чистящего средства, так как это может привести к изменению внешнего вида или нарушить работоспособность.

9. Не устанавливайте устройство в том месте, откуда происходит открытие подушки безопасности.

10. Используйте стандартное напряжение 12-24 В.

11. Ничего не должно закрывать или покрывать устройство во время его использования.

12. Не используйте радар-детектор вне транспортного средства.

13. Показания радар-детектора могут быть неточными в связи с возможными сторонними излучениями. Мощные источники излучения могут приводить к нестабильной работе устройства.

14. В зависимости от особенностей ландшафта, показания устройства могут различаться.

15. Радар-детектор предназначен только для обнаружения источников радиоизлучений. Производитель не может гарантировать абсолютное обнаружение всех существующих источников радиосигнала, в связи с возможными изменениями характеристик и параметров измерительных приборов.

16. Радар-детектор может некорректно работать в автомобиле с атермальным лобовым стеклом или стеклом с подогревом. В связи с тем, что данные лобовые стекла содержат металлическое напыление в своей конструкции, детектирование сигналов широкого диапазона частот и корректная работа GPS модуля может быть нарушена.

17. Крепление магнит на торпедо является одноразовым. Выберите правильное место установки до размещения крепления на приборной панели. Не допускайте длительного попадания солнечных лучей непосредственно на крепление. Снимайте крепление с приборной панели медленно, чтобы не допустить повреждения торпедо и не оставить на ней следов от клейкой поверхности крепления.

[ Описание разъемов и кнопок ]

Разъем питания 12-24 В

Динамик

Mini USB (предназначен только для обновления прошивки)

Линза

OLED-дисплей

PWR/MENU

DOWN

SET/MUTE

[Инструкция по установке]

1. Установка на лобовом стекле

Перед использованием радар-детектора Neoline X-COP 5700 соблюдайте следующий порядок подключения:

1. Подключите кабель питания в разъем с левой стороны устройства, а адаптер – в разъем прикуривателя автомобиля.

2. Из комплекта выберите крепление для лобового стекла.

3. Вставьте свободным концом крепление в специальное отверстие на лицевой стороне корпуса устройства.

4. Прикрепите устройство к лобовому стеклу при помощи крепления с присосками.

5. Радар-детектор необходимо закрепить у основания лобового стекла в горизонтальной плоскости, т. к. излучения полицейских радаров приходится на эту область.

6. Запустите двигатель автомобиля.

Стекло

Присоски

Крепежный

лемент

2. Крепление на магните (опционально)

1) Приклейте магнит к приборной панели на ровной поверхности.

2) Поместите X-COP 5700 на магнит.

3) Подключите кабель питания 12-24 В в автомобильную розетку и в X-COP 5700.

Внимание:

Пожалуйста, приклейте магнит к приборной панели таким образом, чтобы радар-детектор находился на нем в горизонтальном положении для обеспечения полноценного обнаружения сигналов полицейских радаров.

Теперь радар-детектор готов к эксплуатации. Пожалуйста, прочитайте инструкцию и обратите внимание на примечания.

Примечания:

Радар-детектор работает только в сети с напряжением 12-24 В. Убедитесь, что антенна радар-детектора направлена в сторону движения. Прикрепляйте устройство только к чистому лобовому стеклу.

Внимание:

Устанавливая радар-детектор необходимо не забывать о том, что устройство не должно блокировать обзор водителю и не являться потенциальным источником травмы в случае ДТП.

[Основные функции]

1. Включение/Выключение

1.1. Включение После подключения адаптера питания в прикуриватель запустите двигатель автомобиля, радар-детектор включится автоматически. После этого произойдет первичная настройка радар-детектора и на дисплее отобразится логотип компании Neoline.

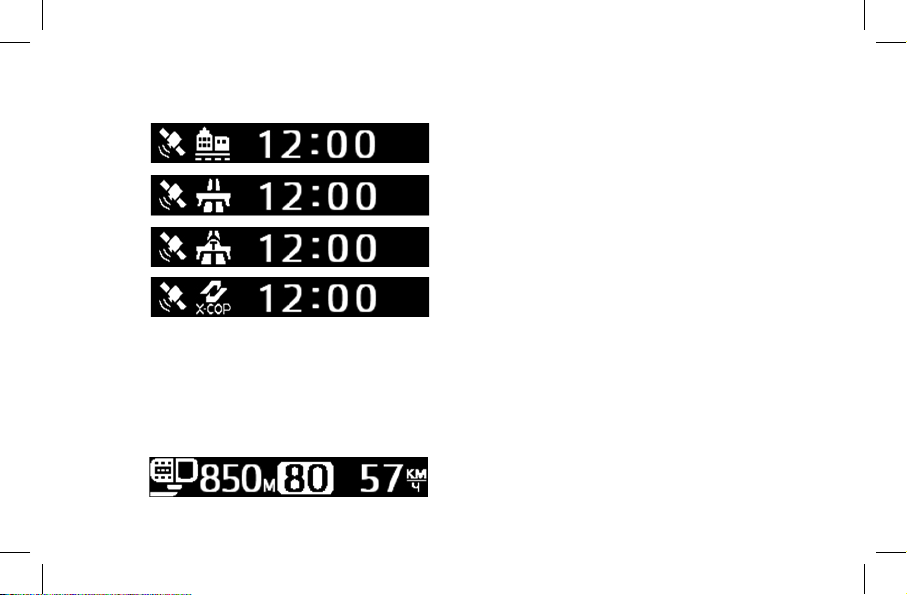

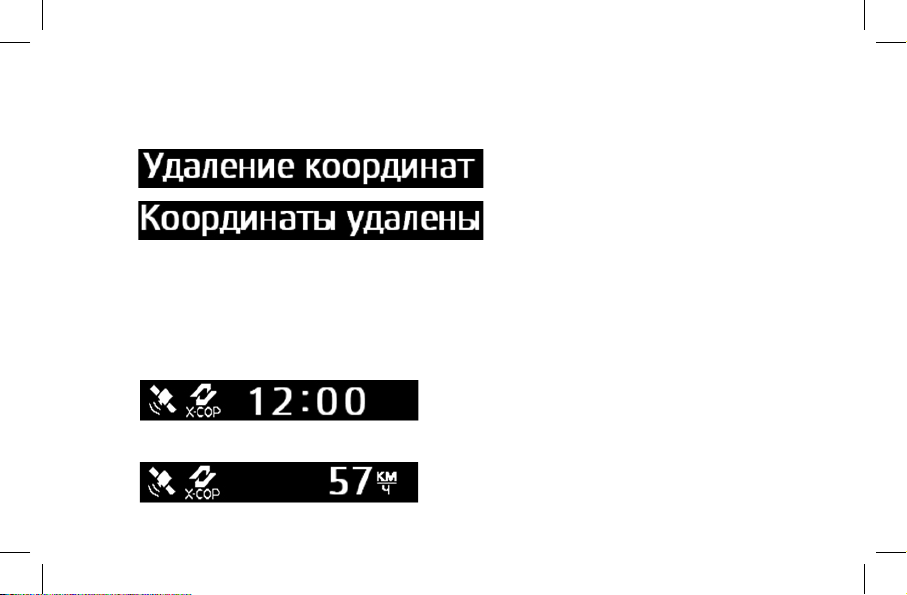

Во время движения на дисплее отображается текущая скорость

Во время стоянки на дисплее отображается текущее время

1.2. Выключение

- Чтобы выключить Х-СОР 5700 необходимо нажать кнопку PWR/MENU на 2 сек или выключить двигатель автомобиля.

2. Назначение кнопок

2.1. PWR/MENU кнопка

2.1.1. В стандартном режиме:

- Короткое нажатие – вход в Меню

- Длинное нажатие – Включение/Выключение

2.1.2. В Меню – переключение между параметрами

2.2. DOWN/UP кнопки

2.2.1. В стандартном режиме – изменение уровня громкости от 0 до 8

2.2.2. Во время детектирования сигнала – добавление/удаление Ложной зоны.

Ложная зона – зона, в которой происходит детектирование радар-детектором сигналов широкого диапазона частот (т.н. ложные сигналы), но отсутствует полицейский радар. Часто такие зоны находятся у заправок и магазинов с автоматическими дверьми.

- Во время обнаружения сигнала нажмите на 1,5 сек кнопки DOWN или UP и текущая зона будет добавлена, как Ложная.

В Ложной зоне не происходит оповещения о входящий сигналах. Только GPS оповещение.

- Когда автомобиль въезжает в Ложную зону, нажмите на 1,5 сек кнопки DOWN или UP и Ложная зона будет удалена.

2.2.3. В Меню – изменение параметров

2.3. SET/MUTE кнопка

2.3.1. Короткое нажатие:

- Во время оповещения о полицейском радаре – отключение громкости

- Выход из Меню

2.3.2. Длинное нажатие:

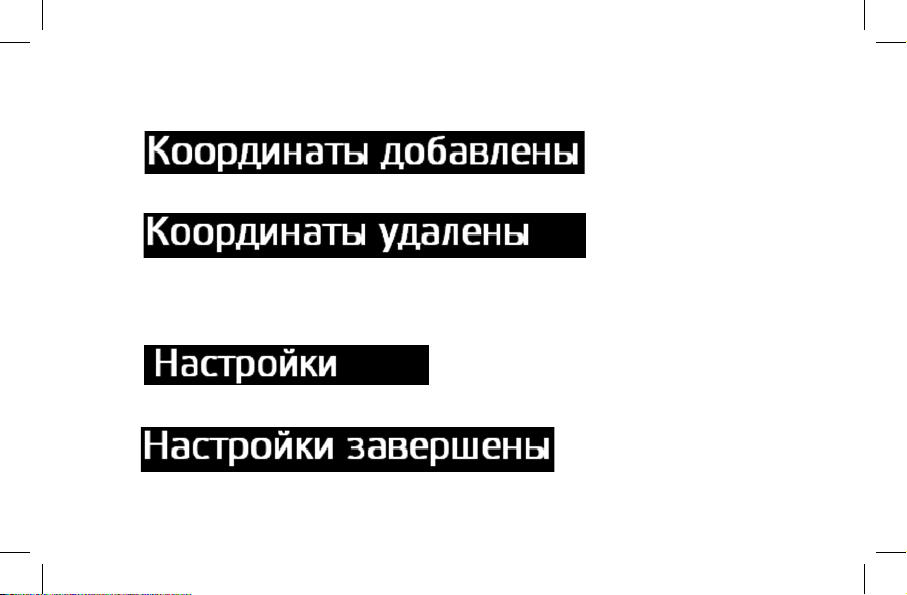

- Добавление/удаление координат Опасная зона

Опасная зона – зона, которая требует вашего внимания. Например, череда лежащих полицейских, школа, оживленный перекресток, мобильная засада и т.д.
