Оглавление
1. Названия и функции элементов .........................................................5
2. Основные функции и особенности .....................................................6
2.1 1. Особенности .................................................................................. 6
2.2 2. Основные функции ....................................................................... 6
3. Комплектация .....................................................................................6
4. Возможности подключения ..............................................................7
4.1 Порт 2 для подключения вызывной панели ................................. 7
4.2 Порт 2 для подключения видеокамеры ........................................ 7
5. Схема подключения ...........................................................................8
6. Установка ...........................................................................................10
7. Необходимые кабели ........................................................................10
8. Управление функциями монитора ....................................................11
8.1 Ответ на входящий вызов .............................................................. 11
8.2 Просмотр видео от панелей и камер ............................................ 11
8.3 Функция общего вызова ................................................................. 11
8.4 Внутренний вызов на мониторы ................................................... 11
8.5 Настройка громкости разговора ................................................... 12
8.6 Регулировка яркости, контраста, цвета ....................................... 12
8.7 Прослушивание мониторов ............................................................ 12
8.8 Установка номера комнаты ........................................................... 12
9. Системные настройки монитора ......................................................13
10. Характеристики ................................................................................. 14
OMEGAИНСТРУКЦИЯ
3
Page 4
OMEGA
Предупреждения
Следуйте инструкции для предотвращения нанесения вреда здоровью или имуществу.
ИНСТРУКЦИЯ
1.Опасность
Возможна смерть или серьезный
вред здоровью
2. Предупреждение
Возможна потеря имущества
или нанесение ему вреда.
Не включайте несколько вилок в
розетки одновременно. Это может
вызвать перегрев и пожар.
Не подключайте другие устройства
без отключения питания. Это может
вызвать повреждения устройств.
Не используйте поврежденный
шнур питания и не ставьте тяжелые
предметы на изделие.
Это может вызвать пожар
Не вставляйте вилку в розетку
влажными руками
Это может вызвать поражение
электрическим током.
Не используйте воду, жидкости
и детергенты на базе масел для
чистки изделия.
Используйте только сухую ткань,
чтобы избежать поражения
электрическим током.
Не используйте устройство
во влажном помещении. Это
можетпричинить поражение
электрическим током или пожар
Не прилагайте излишних усилий,
вынимая вилку из розетки.
Если шнур питания поврежден,
это может вызвать поражение
электрическим током или пожар.
Не разбирайте, не ремонтируйте
или модернизируйте изделие.
Это может причинить поражение
электрическим током, пожар или
повреждение изделия.
Не используйте дополнительные
выключатели Это может причинить
поражение электрическим током.
Запрет
Не разбирать.
Не прикасаться.
Запрет на выполнение.
Вилку следует вынуть из розетки.
Если отверстия в розетке больше
штырей вилки, не вставляйте в
нее вилку. Это может вызвать
поражение электрическим током
или пожар.
Убедитесь, что пыль и посторонние
предметы не попадают на изделие.
Посторонние предметы не должны
попасть в корпус изделия.
Это может вызвать повреждение
изделия.
Не помещайте тяжелые предметы
на устройства.
Это может вызвать повреждение
изделия.
Устанавливайте устройство на
ровную, прочную поверхность.
В противном случае, оно может
работатьнеправильно.
Если устройство издает странны
шум, немедленно выньте вилку из
розетки и обратитесь в сервисный
центр
Избегайте попадания прямых
солнечных лучей на устройства
или его нагрева, при установке и
эксплуатации.
Не разбирайте устройство.
Вынимайте вилку из розетки,
если изделие не используется
длительное время.
4
Page 5
Названия и функции элементов
10
2
11
9876543
№ Наименование Назначение
1 Динамик
2 Экран
3 Кнопка «Меню» Вход в меню, подтверждения ввода
4 Кнопка «Влево» Уменьшение значения параметра, вверх
5 Кнопка «Вправо» Увеличение значения параметра, вниз
6 Кнопка ответа Ответ, пересылка вызова, вызов интеркома
7 Кнопка просмотра Просмотр камер, панелей
8 Кнопка открывания замка Открывание замка
9 Кнопка «Назад» Назад, окончание разговора
10 Индикатор питания Горит при включенном мониторе
11
Микрофон
3
OMEGAИНСТРУКЦИЯ
1
5
Page 6
OMEGA
Основные функции и особенности
1. Особенности
7 дюймовый цветной ЖКИ с высокой разрешающей способностью
•
Исполнение без трубки, отличная связь с чистым звуком.
•
Удобное кнопочное управление
•
12 полифонических мелодий на выбор
•
Простота в использовании
•
2. Основные функции
Управление электрическим замком
•
Общий вызов на все мониторы
•
Прослушивание мониторов
•
Пересылка вызова на другие мониторы
•
Функция «Не беспокоить»
•
Просмотр в реальном времени видео от панели или камеры
•
Настройка яркости, контраста и цветности, громкости, отображения на дисплее
•
Комплектация
ИНСТРУКЦИЯ
Инструкция
Монитор Осушитель
Разъем 5 контактов
(красный/синий/ желтый/
белый/коричневый)
Инструкция
Шурупы Адаптер питания
Кронштейн 2 дюбеля
2 разъема 4 контакта
(красный/синий/
желтый/белый)
Разъем 4 контакта
(белый/синий/ белый/
синий)
6
Page 7
Возможности подключения
Порт 2 для подключения вызывной панели
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 3
дополнительных монитора, 2 вызывные панели и 8 видеокамер.
OMEGAИНСТРУКЦИЯ
Осн. монитор
Панель 1
CCTV1
Панель 2
CCTV2
Доп. монитор Доп. монитор Доп. монитор
CCTV1
CCTV2
CCTV1
CCTV2
CCTV1
CCTV2
Порт 2 для подключения видеокамеры
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 3
дополнительных монитора, 1 вызывная панель и 9 видеокамер.
Осн. монитор
Панель 1
Доп. монитор Доп. монитор Доп. монитор
CCTV3
7
CCTV1
CCTV2
CCTV1
CCTV2
CCTV1
CCTV2
CCTV1
CCTV2
Page 8
OMEGA
A

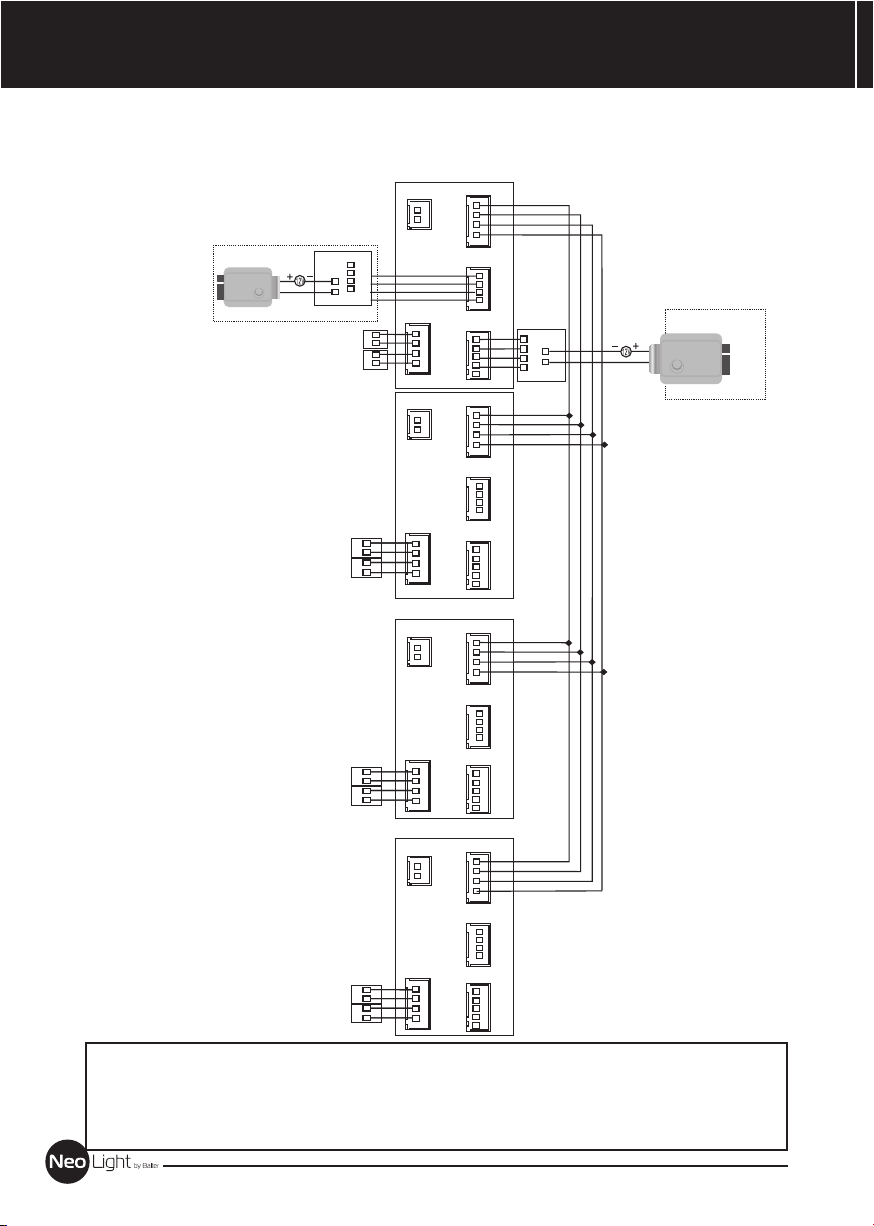

Схема подключения
Вариант 1
а
+
Электро замок 2
_
COM
NO
Панель 2
CCVT1
CCVT1
CCVT2
CCVT2
CCVT1
CCVT1
CCVT2
CCVT2
CCVT 1
CCVT 2
ИНСТРУКЦИЯ
P3
P6
A D
G N D
PWR
V D
P4
CCTV 1
G N D
CCTV 2
G N D
P6
P4
CCTV 1
G N D
CCTV 2
G N D
P6
P4
CCTV 1
G N D
CCTV 2
G N D
+ 1 5 V
G N D
+ 1 5 V
G N D
+ 1 5 V
G N D
AD -1
G N D
DATA
VD -1
P2
A D 2
G N D
Комн. 1
PWR2
V D 2
P1
A D 1
A D
G N D
PWR1
D A T A
P3
AD -1
G N D
DATA
VD -1
P2
P1
A D 1
G N D
PWR1
V D 1
D A T A
P3
AD -1
G N D
DATA
VD -1
P2
P1
A D 1
G N D
PWR1
V D 1
D A T A
V D 1
A D 2
G N D
PWR2
V D 2
A D 2
G N D
PWR2
V D 2
G N D
PWR
V D
Панель 1
Комн. 2
Комн. 3
COM
NO
+
_
Электро замок 1
b
GRA M
SYS TEM DIA GR
P3
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
CCVT1
CCVT2
P6
P4
CCTV1
GND
CCTV2
GND
+ 1 5 V
G N D
AD -1
G N D
DATA
VD -1
P2
A D 2
G N D
Комн. 4
PWR2
V D 2
P1
A D 1
G N D
PWR1
V D 1
D A T A
Примечания:
При подключении электрического замка к вызывной панели требуется дополнительный блок
питания соответствующий току потребления замка.
Выход KEY является импульсным, т.е. при нажатии кнопки открывании замка через этот выход
происходит разряд конденсатора 2200мкФх12В.
8
Page 9
A
Вариант 1
CCVT1
CCVT1
CCVT2
CCVT2
CCVT1
CCVT1
CCVT2
CCVT2
CCVT 3
CCVT 1
CCVT 2
OMEGAИНСТРУКЦИЯ
P3
P6
P4
CCTV 1
G N D
CCTV 2
G N D
P6
P4
CCTV 1
G N D
CCTV 2
G N D
P6
P4
CCTV 1
G N D
CCTV 2
G N D
+ 1 5 V
G N D
+ 1 5 V
G N D
+ 1 5 V
G N D
AD -1
G N D
DATA
VD -1
P2
A D 2
G N D
Комн. 1
PWR2
V D 2
P1
A D 1
A D
G N D
PWR1
D A T A
P3
AD -1
G N D
DATA
VD -1
P2
P1
A D 1
G N D
PWR1
V D 1
D A T A
P3
AD -1
G N D
DATA
VD -1
P2
P1
A D 1
G N D
PWR1
V D 1
D A T A
V D 1
A D 2
G N D
PWR2
V D 2
A D 2
G N D
PWR2
V D 2
G N D
PWR
V D
Панель 1
Комн. 2
Комн. 3
COM
NO
+
_
Электро замок 1
GRA M
SYS TEM DIA GR
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
9
CCVT1
CCVT2
P3
P6
P4
CCTV1
GND
CCTV2
GND
+ 1 5 V
G N D
AD -1
G N D
DATA
VD -1
P2
A D 2
G N D
Комн. 4
PWR2
V D 2
P1
A D 1
G N D
PWR1
V D 1
D A T A
Page 10
OMEGA
Установка
1. Используйте подходящую схему подключения для выбранной системы и убедитесь в
наличии соответствующих кабелей.
2. Определите место установки монитора:
Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.
3. Не подключайте питание до окончания выполнения подключений.
4. Снимите кронштейн с монитора.
5. Установите кронштейн монитора на стену.
6. Подключите кабели, согласно приведенной ранее схеме.
7. Закрепите монитор на кронштейне.
8. Включите питание монитора, после его установки и выполнения всех подключений.
ИНСТРУКЦИЯ
150 см
Необходимые кабели
Монитор имеет 2 варианта управления электрическим замком: управление сигналом от
вызывной панели и управление сигналом от монитора (экран кабеля следует заземлить).
Если используется управление сигналом от вызывной панели, требования к кабелям
следующие:
Расстояние между монитором и вызывной панелью менее 30 метров –
•
экранированный кабель 4 х 0,5 кв.мм
1
красный красный
AD-1
GND
PWR 1
VD 1
DATA
монитор
2
синий синий
3
желтый желтый
4
1
2
3
4
AD
GND
PWR
VD
Внешняя панельВнутренний
COM
NO
зеленый
оранжевыйбелый белый
_
+
+
12V
_
Электронный
замок
10
Page 11
OMEGAИНСТРУКЦИЯ
Расстояние между монитором и вызывной панелью более 30 метров –
•
комбинированный кабель РК-75-3 + 3*0,5 кв.мм.
1
красный красный
AD-1
синий синий
GND
PWR 1
VD 1
DATA
монитор
2
желтый желтый
белый белый
3
1
2
3
AD
GND
PWR
VD
Внешняя панельВнутренний
COM
NO
зеленый
_
12V
оранжевый
+
+
_
Электронный
замок
Управление функциями монитора
Ответ на входящий вызов
Когда посетитель нажимает кнопку вызова на панели, все мониторы в доме одновременно
выдают сигнал вызова, на экране отображается «ВХОДЯЩИЙ ВЫЗОВ».
Нажмите кнопку для разговора с посетителем. Монитор вернется в состояние
ожидания, если ответа на вызов не было по истечении времени вызова. Если вы хотите
открыть замок двери посетителю, в режиме вызова или разговора нажмите кнопку , на
экране отобразится «ОТКРЫТ ЗАМОК ПАНЕЛИ». При наличии другого вызова, полученного
в ходе разговора, отображается «ПОСЕТИТЕЛЬ У ПАНЕЛИ 2», нажмите
кнопку для переключения на другую панель и общения с другим посетителем.
Примечание: В режиме ответа на вызов или интеркома между мониторами, длительное
нажатие кнопки
отключает микрофон, на экране появляется соответствующее
сообщение, повторное длительное нажатие кнопки включает микрофон, на экране
появляется соответствующее сообщение.
Просмотр видео от панелей и камер
В дежурном режиме нажмите кнопку для просмотра изображения с вызывной панели 1,
нажимая кнопку выберите нужный вам канал (панели, видеокамеры). В режиме
просмотра видео от панели, вы можете нажать кнопку для разговора и кнопку для
открывания замка.
Функция общего вызова
Эта функция позволяет вам передать информацию на все мониторы в доме. Для
выполнения общего вызова, нажмите и удерживайте длительно кнопку , на экране
отобразится «ГРОМКАЯ СВЯЗЬ», мониторы в других комнатах отобразят «ГРОМКАЯ СВЯЗЬ
ВКЛЮЧЕНА». Вы можете передать голосовое сообщение на все мониторы.
Внутренний вызов на мониторы
Если вы делаете вызов на все мониторы, нажмите кнопку в режиме ожидания. Если у
вас более 2-х мониторов, вы можете выбрать номер комнаты для вызова, нажимая кнопки
или . Нажмите кнопку для подтверждения вызова. Для ответа необходимо нажать
кнопку или кнопку для отказа от ответа.
11
Page 12
OMEGA
ИНСТРУКЦИЯ
Настройка громкости разговора
В режиме разговора, нажимайте кнопки или для входа в режим настройки
громкости и установите желаемую громкость кнопками или .
Регулировка яркости, контраста, цвета
В режиме разговора, вызова или интеркома, нажимайте кнопки или для входа в
режим настройки громкости, яркости, контраста, цвета и размера, нажмите кнопку для
переключения регулировок, изменяйте значения параметров кнопками или
Функция «Не беспокоить»
Вы можете использовать меню настроек для включения или выключения функции «Не
беспокоить». Если эта функция включена, монитор не будет выдавать сигналов вызова в
режимах вызова от панели, интеркома или общего вызова
Прослушивание мониторов
В режиме ожидания, нажмите и удерживайте 2 секунды кнопку для включения режима
прослушивания другого монитора. Если у вас более 2 мониторов, вы можете выбрать
номер комнаты для прослушивания кнопками или , нажмите кнопку для подтверждения.
На дисплее вашего монитора отобразится «ПРОСЛУШИВАНИЕ». Максимальное время
прослушивания составляет 8 часов.
Установка номера комнаты
Основной монитор, к которому подключены вызывные панели, должен иметь адрес
комнаты 1. Если в системе 2 и более мониторов, нельзя задавать два одинаковых адреса
разным мониторам, в противном случае система не сможет работать правильно. В
системных настройках одинаковый номер комнаты у разных мониторов будет иметь
желтый цвет.
Примечание:
1. Режим прослушивания односторонний, т.е. звук передается только с монитора
который прослушивают, с прослушивающего монитора звук не передается.
2. Данная функция работает, только если она разрешена в системных настройках
прослушиваемого монитора. Проверьте системные настройки, чтобы узнать,
разрешена ли на мониторе функция прослушивания.
12
Page 13
Системные настройки монитора
В режиме ожидания, нажмите и удерживайте кнопку для входа в системные настройки.
№ Пункт Значение
1 LANGUAGE (ЯЗЫК) ENGLISH / РУССКИЙ
2 ВРЕМЯ ЗВОНКА
3 ГРОМКОСТЬ ЗВОНКА
4 РЕЖИМ «НЕ БЕСПОКОИТЬ»
5 РЕЖИМ «ПРОСЛУШИВАНИЯ»
6 ОТКР. ЗАМКА ПРИ ПРОСМ.
7 АДРЕС УСТРОЙСТВА
8 МЕЛОДИЯ ПАНЕЛИ 1 Заводская установка – 01, допустимо: 00-11
9 МЕЛОДИЯ ПАНЕЛИ 2 Заводская установка – 02, допустимо: 00-11
10 МЕЛОДИЯ ИНТЕРКОМА Заводская установка – 03, допустимо: 00-11
11 ПОВТОР МЕЛОДИИ Заводская установка – ДА.
12 СОСТОЯНИЕ 4 ВХОДА
Заводская установка 30 секунд, допустимые
значения: 10~60 сек
Заводская установка 07, допустимые значения:
01~10
Заводская установка – ОТКЛЮЧЕН, для вызова
с панели, интеркома и общего вызова, индикатор
мигает, если функция включена.
Заводская установка – ОТКЛЮЧЕН. Если функция
включена, монитор можно прослушивать с других
мониторов.
Заводская установка – НЕТ. Если функция
включена, замок двери можно открыть нажатием
кнопки открывания замка в режиме просмотра.
Адрес основного монитора
КОМНАТА 1 / 2
/ 3 / 4
НЕТ КАМЕРЫ Видеокамера не подключена
CCTV1 (камера 1)Подключена одна видеокамера
CCTV1&CCTV2
(камера1 и 2)
должен быть 1. Опция
подсвечивается желтым,
если два монитора имеют
одинаковый адрес.
вход CCTV1
Подключены две видеокамеры
входы CCTV1 и CCTV2
OMEGAИНСТРУКЦИЯ
13 ФОТО С ПАНЕЛИ 1
14 ЗАВОДСКИЕ НАСТРОЙКИ
13
Заводская установка: НЕТ. ТОЛЬКО для
вызывных панелей имеющих данную функцию.
Сброс системных настроек монитора на
заводские установки.
Page 14
OMEGA
Характеристики
№ Параметр Значение
1 Питание 15 В DC (адаптер 220/15В в комплекте)
2 Потребление 7Вт (не более), 1 Вт (ожидание)
3 Рабочая температура От 0 до +50С°
4 Рабочая влажность 0-95%
5 Дисплей 7 дюймов
6 Тип связи Без трубки
7 Подключение 4 провода (4х0,5 кв. мм)
8 Размеры 185 х 127,5 х 17 мм
9 Вес 360 г
ИНСТРУКЦИЯ
14
Page 15
Page 16
Loading...
