Page 1
Инструкция по эксплуатации
Видеодомофон NeoLight KAPPA
Page 2
Page 3
Оглавление
1. Названия и функции элементов .........................................................5
2. Основные функции и особенности .....................................................6
2.1 Особенности ...................................................................................... 6
2.2 Основные функции............................................................................ 6
3. Комплектация .....................................................................................6
4. Подключение ......................................................................................7
5. Схема подключения ...........................................................................8
6. Установка ............................................................................................9
7. Необходимые кабели ........................................................................10
8. Управление функциями монитора ....................................................11
8.1 Ответ на входящий вызов .............................................................. 11
8.2 Просмотр видео от панелей и камер ............................................ 11
8.3 Функция общего вызова ................................................................. 11
8.4 Внутренний вызов на мониторы ................................................... 11
8.5 Регулировка громкости, яркости, контраста, цвета, формата
отображения (4:3 или 16:9) ............................................................. 11
9. Характеристики .................................................................................13
10. Заметки ..............................................................................................14
KAPPAИНСТРУКЦИЯ
3
Page 4
KAPPA
Предупреждения
Следуйте инструкции для предотвращения нанесения вреда здоровью или имуществу.
ИНСТРУКЦИЯ
1.Опасность
Возможна смерть или серьезный
вред здоровью
2. Предупреждение
Возможна потеря имущества
или нанесение ему вреда.
Не включайте несколько вилок в
розетки одновременно. Это может
вызвать перегрев и пожар.
Не подключайте другие устройства
без отключения питания. Это может
вызвать повреждения устройств.
Не используйте поврежденный
шнур питания и не ставьте тяжелые
предметы на изделие.
Это может вызвать пожар
Не вставляйте вилку в розетку
влажными руками
Это может вызвать поражение
электрическим током.
Не используйте воду, жидкости
и детергенты на базе масел для
чистки изделия.
Используйте только сухую ткань,
чтобы избежать поражения
электрическим током.
Не используйте устройство
во влажном помещении. Это
можетпричинить поражение
электрическим током или пожар
Не прилагайте излишних усилий,
вынимая вилку из розетки.
Если шнур питания поврежден,
это может вызвать поражение
электрическим током или пожар.
Не разбирайте, не ремонтируйте
или модернизируйте изделие.
Это может причинить поражение
электрическим током, пожар или
повреждение изделия.
Не используйте дополнительные
выключатели Это может причинить
поражение электрическим током.
Запрет
Не разбирать.
Не прикасаться.
Запрет на выполнение.
Вилку следует вынуть из розетки.
Если отверстия в розетке больше
штырей вилки, не вставляйте в
нее вилку. Это может вызвать
поражение электрическим током
или пожар.
Убедитесь, что пыль и посторонние
предметы не попадают на изделие.
Посторонние предметы не должны
попасть в корпус изделия.
Это может вызвать повреждение
изделия.
Не помещайте тяжелые предметы
на устройства.
Это может вызвать повреждение
изделия.
Устанавливайте устройство на
ровную, прочную поверхность.
В противном случае, оно может
работатьнеправильно.
Если устройство издает странны
шум, немедленно выньте вилку из
розетки и обратитесь в сервисный
центр
Избегайте попадания прямых
солнечных лучей на устройства
или его нагрева, при установке и
эксплуатации.
Не разбирайте устройство.
Вынимайте вилку из розетки,
если изделие не используется
длительное время.
4
Page 5
Названия и функции элементов
10
№ Наименование Назначение
1 Кнопка «Назад» Назад / окончание разговора
2 Индикатор питания Отображает статус устройства
3 Кнопка «Меню» Вход в меню / подтверждения ввода
4 Кнопка «Вверх» Увеличение значения параметра / вверх
5 Кнопка открытия замка Открытие замка двери
6 Кнопка «Вниз» Уменьшение значения параметра / вниз
7 Кнопка просмотра Просмотр изображения из камер / панелей
8 Кнопка ответа Ответ / вызов интеркома
9 Выключатель питания Включение / выключение устройства
10 Дисплей
KAPPAИНСТРУКЦИЯ
1
2
3
4
5
6
7
8
9
5
Page 6
KAPPA
Основные функции и особенности
Особенности
7 дюймовый цветной жидкокристаллический дисплей с высоким разрешением
•
Исполнение без трубки, отличная связь с чистым звуком.
•
Дружественное и удобное сенсорное управление
•
12 полифонических мелодий на выбор
•
Простота в использовании
•
Основные функции
Управление электрическим замком
•
Поддержка до двух вызывных панелей и до трех мониторов в режиме Интерком
•
Регулировка яркости, контрастности, цвета, громкости и формата изображения.
•
Просмотр камер вызывных панелей и камер в режиме реального времени
•
Функция «Не беспокоить»
•
Адресный интерком, общий вызов по всем мониторам.
•

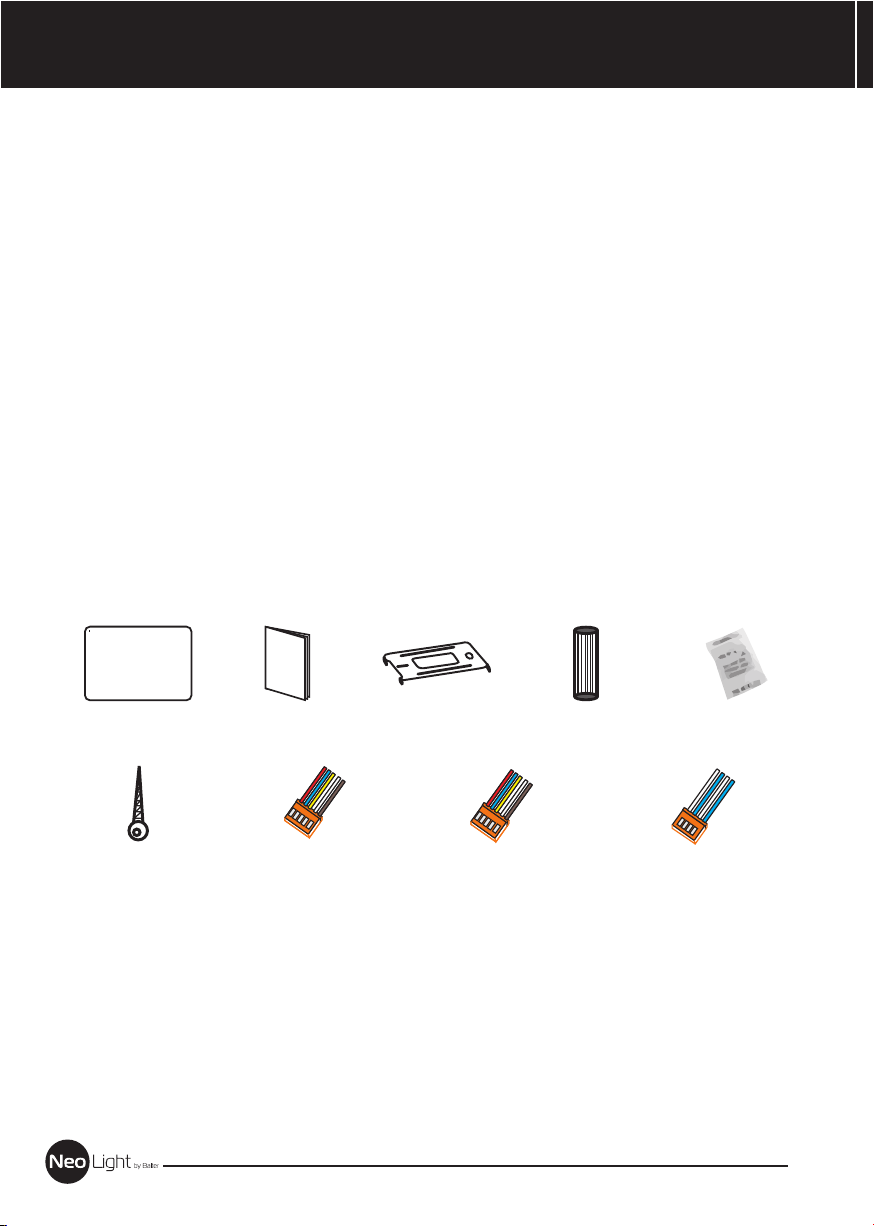

Комплектация
ИНСТРУКЦИЯ
Инструкция
Монитор Осушитель
Шурупы
Инструкция
2 разъема 5 контактов
(красный/синий/ желтый/
белый/коричневый)
Кронштейн 2 дюбеля
Разъем 4 контакта
(красный/синий/
желтый/белый)
Разъем 4 контакта
(белый/синий/ белый/
синий)
6
Page 7

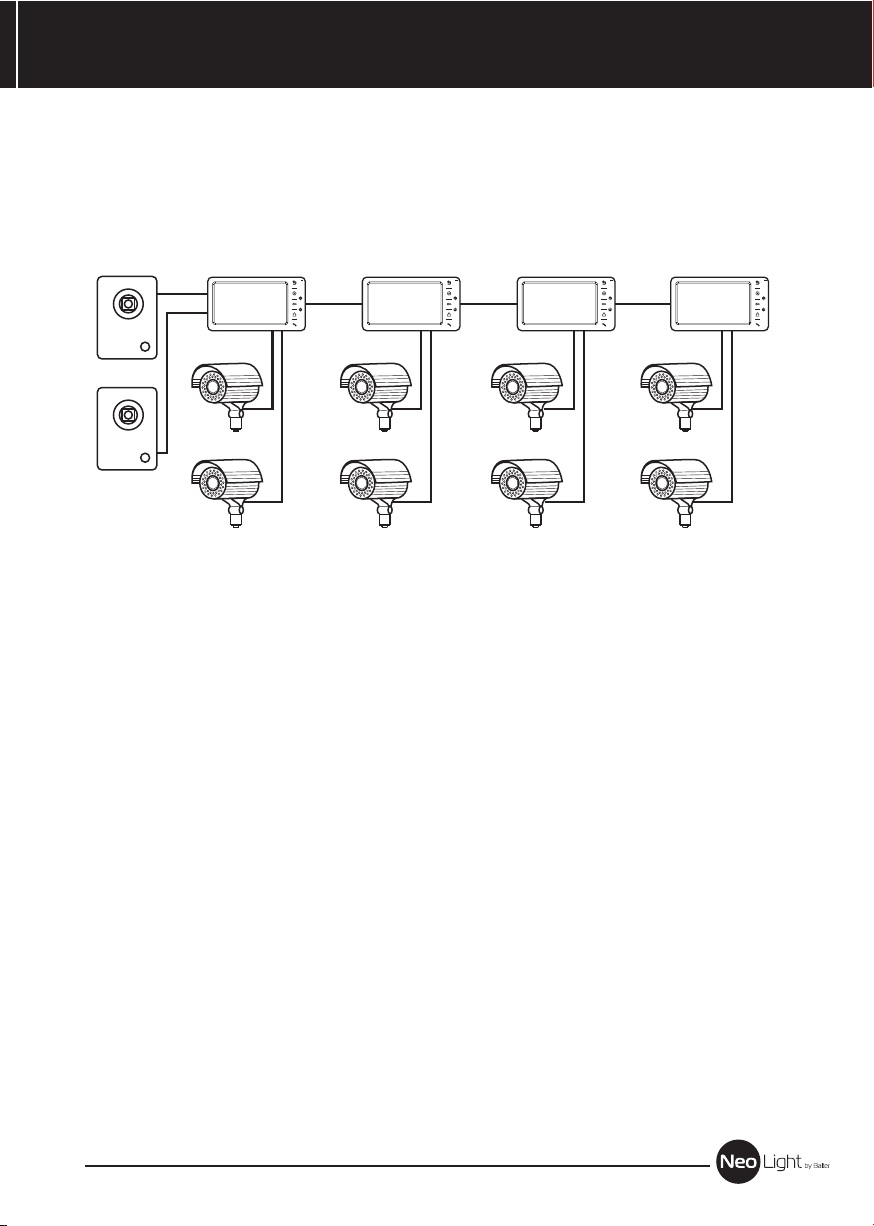

Подключение
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 3
дополнительных монитора, 2 вызывные панели и 8 видеокамер.
KAPPAИНСТРУКЦИЯ
Панель 1
Панель 2
Осн. монитор
CCTV1
CCTV2
Доп. монитор Доп. монитор Доп. монитор
CCTV1
CCTV2
CCTV1
CCTV2
CCTV1
CCTV2
7
Page 8
KAPPA

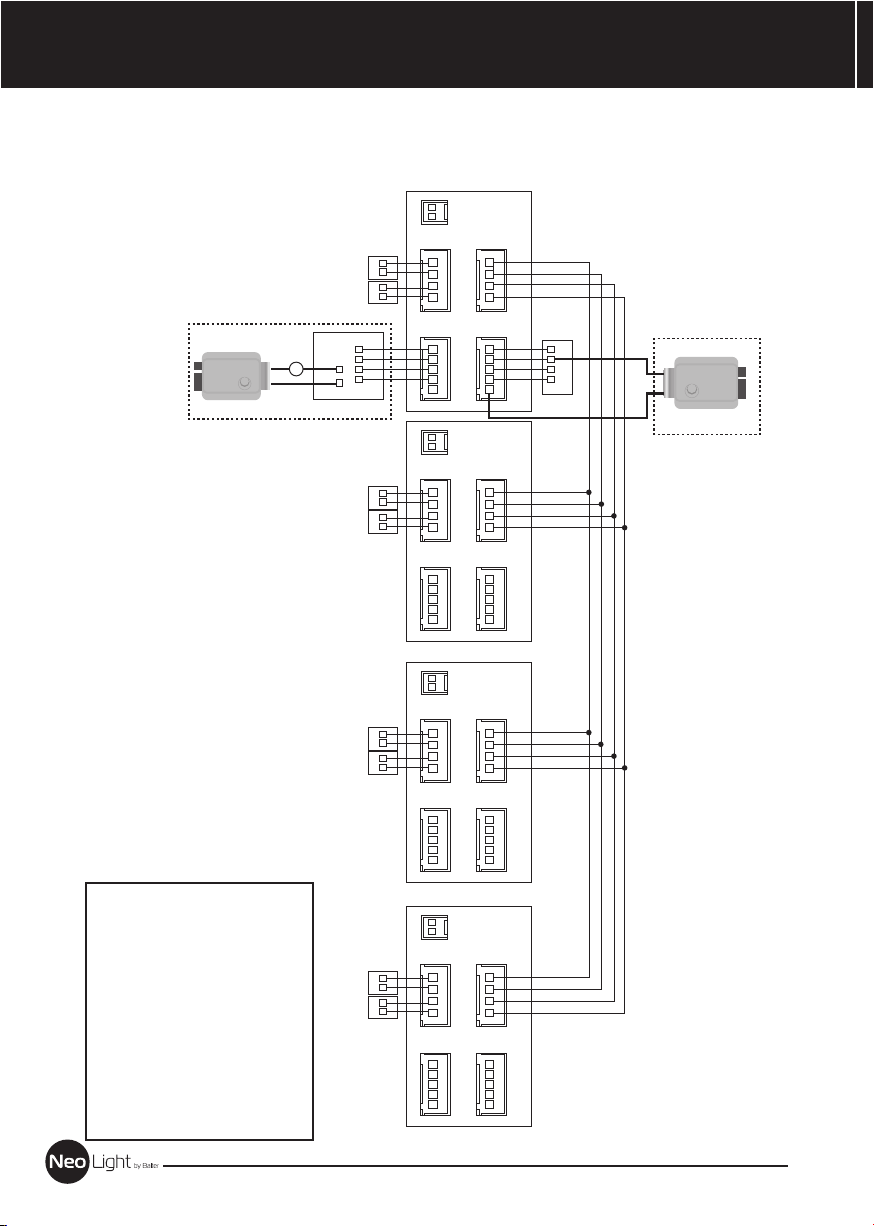

Схема подключения
ИНСТРУКЦИЯ
Электро замок 2
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
DATA: Шина данных
CCTV: Видеокамера
P4J4P1
CCVT1
CCVT2
а
P2 P1
AD
_
PWR+
LOCK-
Панель 2
GND
PWR
VD
+
+
12V
_
P4J4P3
CCVT1
CCVT2
P2 P1
P4J4P3
CCVT1
CCVT2
P2 P1
CCVT1
GND
CCVT2
GND
AD-1
GND
PWR2
VD2
KEY2
CCVT1
GND
CCVT2
GND
AD-1
GND
PWR2
VD2
KEY2
CCVT1
GND
CCVT2
GND
AD-1
GND
PWR2
VD2
KEY2
AD-1
GND
DATA
GND
AD-1
GND
PWR1
WD1
KEY1
AD-1
GND
DATA
GND
AD-1
GND
PWR1
WD1
KEY1
AD-1
GND
DATA
GND
AD-1
GND
PWR1
WD1
KEY1
AD
GND
PWR
VD
Панель 1
b
_
+
Электро замок 1
Примечания:
При подключении
электрического замка к
вызывной панели требуется
дополнительный блок
питания соответствующий
току потребления замка.
Выход KEY является
импульсным, т.е. при нажатии
кнопки открывании замка
через этот выход происходит
разряд конденсатора
2200мкФх12В.
CCVT1
CCVT2
P4J4P3
CCVT1
GND
CCVT2
GND
P2 P1
AD-1
GND
PWR2
VD2
KEY2
AD-1
GND
DATA
GND
AD-1
GND
PWR1
WD1
KEY1
8
Page 9

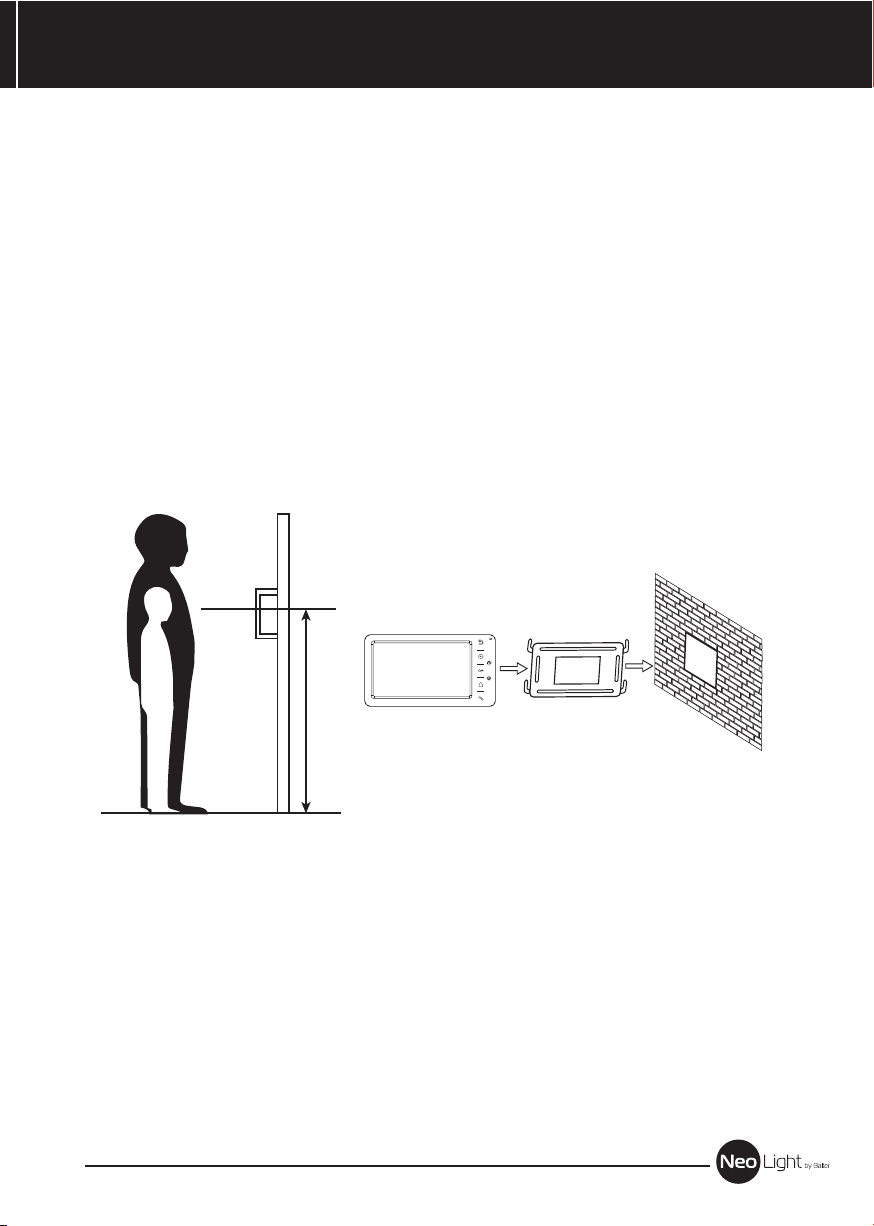

Установка
1. Используйте подходящую схему подключения для выбранной системы и убедитесь в
наличии соответствующих кабелей.
2. Определите место установки монитора:
Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.
3. Не подключайте питание до окончания выполнения подключений.
4. Снимите кронштейн с монитора.
5. Установите кронштейн монитора на стену.
6. Подключите кабели, согласно приведенной ранее схеме.
7. Закрепите монитор на кронштейне.
8. Включите питание монитора, после его установки и выполнения всех подключений.
KAPPAИНСТРУКЦИЯ
150 см
9
Page 10
KAPPA
ИНСТРУКЦИЯ

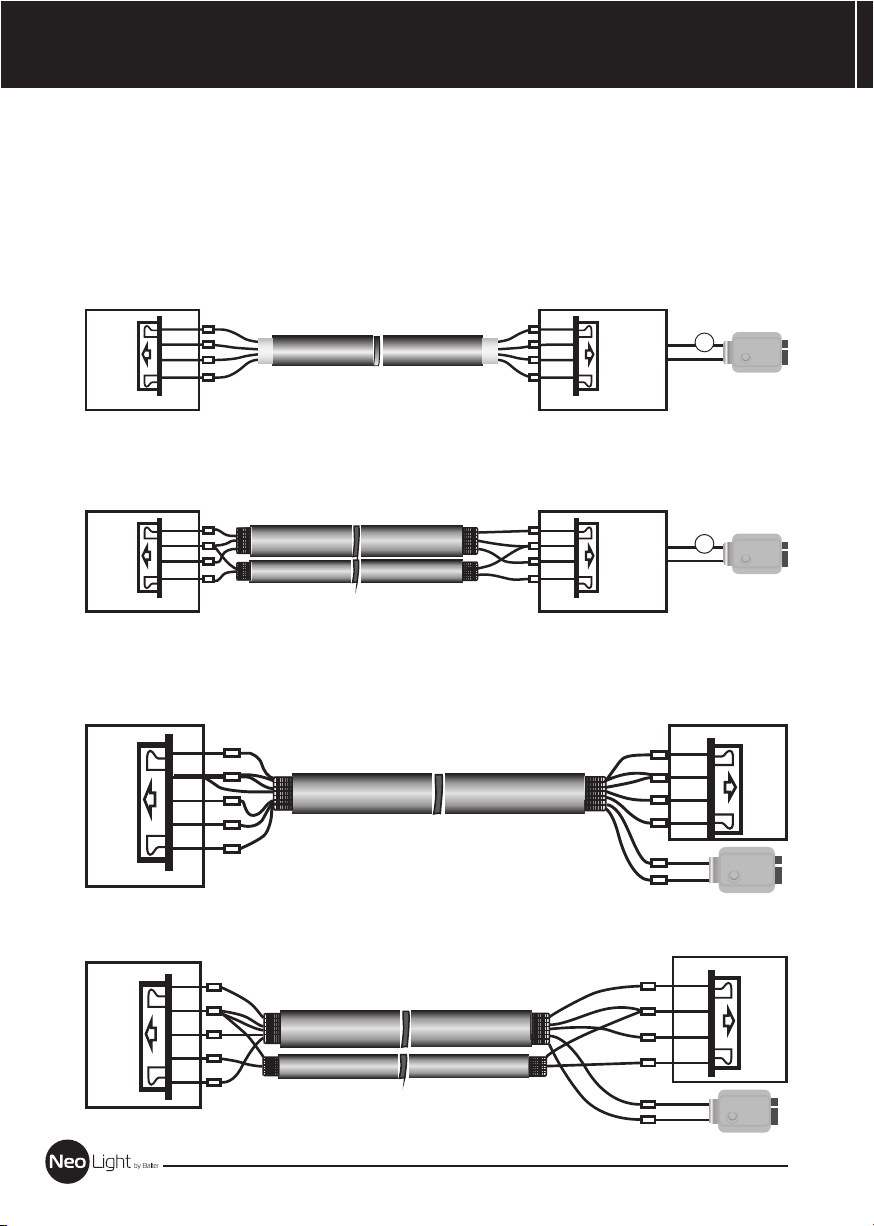

Необходимые кабели
Монитор имеет 2 варианта управления электрическим замком: управление сигналом от
вызывной панели и управление сигналом от монитора (экран кабеля следует заземлить).
Если используется управление сигналом от вызывной панели, требования к кабелям
следующие:
Расстояние между монитором и вызывной панелью менее 30 метров –
•
экранированный кабель 4 х 0,5 кв.мм
1
красный красный
AD-1
GND
PWR 1
VD 1
DATA
монитор
Расстояние между монитором и вызывной панелью более 30 метров –
•
2
синий синий
3
желтый желтый
4
комбинированный кабель РК-75-3 + 3*0,5 кв.мм.
AD-1
GND
PWR 1
VD 1
DATA
монитор
2
синий синий
желтый желтый
3
1
красный красный
Если используется управление сигналом от монитора, требования к кабелям следующие:
Расстояние между монитором и вызывной панелью менее 30 метров –
•
экранированный кабель 6 х 0,5 кв.мм
1
2
3
4
1
2
3
AD
GND
PWR
VD
Внешняя панельВнутренний
AD
GND
PWR
VD
Внешняя панельВнутренний
COM
NO
PWRLOCK-
зеленый
оранжевыйбелый белый
зеленый
оранжевыйбелый белый
_
+
+
12V
_
Электронный
замок
_
+
+
12V
_
Электронный
замок
Внешняя панель
AD-1
GND
PWR 1
VD 1
KEY1
Внутренний монитор
Расстояние между монитором и вызывной панелью более 30 метров –
•
красный
синий
желтый
белый
оранжевый
зеленый
комбинированный кабель РК-75-3 + 5*0,5 кв.мм (рекомендуется).
красный
AD-1
GND
PWR 1
VD 1
KEY1
Внутренний монитор
синий
желтый
белый
оранжевый
зеленый
красный
синий
желтый
белый
оранжевый
зеленый
Электронный замок
Внешняя панель
красный
синий
желтый
белый
оранжевый
зеленый
Электронный замок
AD-1
GND
PWR
VD
+
_
AD-1
GND
PWR
VD
+
_
10
Page 11
Управление функциями монитора
Ответ на входящий вызов
Когда посетитель нажимает кнопку вызова на панели, все мониторы в доме одновременно
выдают сигнал вызова, на экране отображается «ВХОДЯЩИЙ ВЫЗОВ».
Нажмите кнопку для разговора с посетителем. Монитор вернется в состояние
ожидания, если ответа на вызов не было по истечении времени вызова. Если вы хотите
открыть замок двери посетителю, в режиме вызова или разговора нажмите кнопку , на
экране отобразится «ОТКРЫТ ЗАМОК ПАНЕЛИ». При наличии другого вызова, полученного
в ходе разговора, отображается «ПОСЕТИТЕЛЬ У ПАНЕЛИ 2», нажмите
кнопку для переключения на другую панель и общения с другим посетителем.
KAPPAИНСТРУКЦИЯ
Примечание: В режиме ответа на вызов или интеркома между мониторами, длительное
нажатие кнопки
сообщение, повторное длительное нажатие кнопки включает микрофон, на экране
отключает микрофон, на экране появляется соответствующее
появляется соответствующее сообщение.
Просмотр видео от панелей и камер
В дежурном режиме нажмите кнопку для просмотра изображения с вызывной панели 1,
нажимая кнопку выберите нужный вам канал (панели, видеокамеры). В режиме
просмотра видео от панели, вы можете нажать кнопку для разговора и кнопку для
открывания замка.
Функция общего вызова
Эта функция позволяет вам передать информацию на все мониторы в доме. Для
выполнения общего вызова, нажмите и удерживайте длительно кнопку , на экране
отобразится «ГРОМКАЯ СВЯЗЬ», мониторы в других комнатах отобразят «ГРОМКАЯ СВЯЗЬ
ВКЛЮЧЕНА». Вы можете передать голосовое сообщение на все мониторы.
Внутренний вызов на мониторы
Если вы делаете вызов на все мониторы, нажмите кнопку в режиме ожидания. Если у
вас более 2-х мониторов, вы можете выбрать номер комнаты для вызова, нажимая кнопки
или . Нажмите кнопку для подтверждения вызова. Для ответа необходимо нажать
кнопку или кнопку для отказа от ответа.
Регулировка громкости, яркости, контраста, цвета, формата
отображения (4:3 или 16:9)
В режиме разговора, вызова или интеркома, нажимайте кнопки или для входа в
режим настройки громкости, яркости, контраста, цвета и формата, нажмите кнопку для
переключения регулировок, изменяйте значения параметров кнопками или .
Функция «Не беспокоить»
Включение или выключение функции «Не беспокоить» производится в системных
настройках. Если эта функция включена, монитор не будет выдавать звуковых сигналов в
режимах вызова от панели, интеркома или общего вызова. При включении этой функции
индикатор питания мигает.
11
Page 12
KAPPA
ИНСТРУКЦИЯ
Прослушивание мониторов
В режиме ожидания, нажмите и удерживайте кнопку для включения режима
прослушивания другого монитора. Если у вас более 2 мониторов, вы можете выбрать
номер комнаты для прослушивания кнопками или , нажмите кнопку для
подтверждения.
Примечание:
1. Режим прослушивания односторонний, т.е. звук передается только с монитора
который прослушивают, с прослушивающего монитора звук не передается.
2. Данная функция работает, только если она разрешена в системных настройках
прослушиваемого монитора. Проверьте системные настройки, чтобы узнать,
разрешена ли на мониторе функция прослушивания.
Системные настройки монитора
В режиме ожидания, нажмите и удерживайте кнопку для входа в системные настройки.
№ Пункт Значение
1 LANGUAGE (ЯЗЫК) ENGLISH / РУССКИЙ
2 ВРЕМЯ ЗВОНКА
3 ГРОМКОСТЬ ЗВОНКА
4 ТИП ЗВОНКА
5 РЕЖИМ «НЕ БЕСПОКОИТЬ»
6 РЕЖИМ «ПРОСЛУШИВАНИЯ»
7 АДРЕС УСТРОЙСТВА
Заводская установка 30 секунд, допустимые
значения: 10~60 сек
Заводская установка 07, допустимые значения:
01~10
Панель 1 01 по умолчанию, 00-11 опцион.
Панель 2 02 по умолчанию, 00-11 опцион.
Интерком 03 по умолчанию, 00-11 опцион.
Заводская установка – ОТКЛЮЧЕН, для
вызова с панели, интеркома и общего вызова,
индикатор питания мигает, если функция
включена.
Заводская установка – ОТКЛЮЧЕН.
Если функция включена, монитор можно
прослушивать с других мониторов.
КОМНАТА
1 / 2 / 3
/ 4
Адрес основного монитора должен
быть 1. Опция подсвечивается
желтым, если два монитора имеют
одинаковый адрес.
12
Page 13
№ Пункт Значение
KAPPAИНСТРУКЦИЯ
8 СОСТОЯНИЕ 4 ВХОДА
9 ОТКР ЗАМКА ПРИ ПРОСМ
10 ФОТО С ПАНЕЛИ 1
11 ЗАВОДСКИЕ НАСТРОЙКИ
НЕТ
КАМЕРЫ
CCTV1
(камера 1)
CCTV1&
CCTV2
(камера 1
и 2)
Заводская установка – НЕТ. Если функция
включена, замок двери можно открыть
нажатием кнопки открывания замка в режиме
просмотра.
По умолчанию: НЕТ. ТОЛЬКО для вызывных
панелей имеющих данную функцию
Сброс системных настроек монитора на
заводские установки.
Видеокамера не подключена
Подключена одна видеокамера
вход CCTV1
Подключены две видеокамеры
входы CCTV1 и CCTV2
Характеристики
№ Параметр Значение
1 Питание 100-240 В, 50-60 Гц
2 Потребление 7Вт (не более), 0,7 Вт (ожидание)
3 Рабочая температура От 0 до +40С°
4 Рабочая влажность 0-95%
5 Дисплей 7 дюймов
6 Тип связи Без трубки
7 Подключение 4 провода (4х0,5 кв.мм)
8 Размеры 210 х 116 х 25 мм
9 Вес 430 г
