Инструкция по эксплуатации
Видеодомофон NeoLight DELTA+
Page 2
Page 3
Оглавление
1. Названия и функции элементов .........................................................5
2. Основные функции и особенности .....................................................6
2.1 Особенности ...................................................................................... 6
2.2 Основные функции............................................................................ 6
3. Комплектация .....................................................................................6
4. Возможности подключения ...............................................................7
4.1 Порт 3 для подключения дополнительных мониторов .............. 7
4.2 Порт 3 для подключения видеокамеры ........................................ 7
5. Разъемы подключения монитора .....................................................8
6. Установка ............................................................................................9
7. Монтаж блока питания .......................................................................9
8. Необходимые кабели ........................................................................10
9. Управление функциями монитора ....................................................10
9.1 Ответ на входящий вызов .............................................................. 10
9.2 Просмотр видео от панелей и камер ............................................ 10
9.3 Функция общего вызова ................................................................. 11
9.4 Внутренний вызов на мониторы ................................................... 11
9.5 Настройка громкости разговора ................................................... 11
9.6 Регулировка яркости, контраста, цвета ....................................... 11
9.7 Прослушивание мониторов ............................................................ 11
9.8 Установка номера комнаты ........................................................... 11
10. Системные настройки монитора ......................................................12
11. Характеристики ................................................................................. 13
12. Заметки ..............................................................................................14
DELTA+ИНСТРУКЦИЯ
3
Page 4
DELTA+
Предупреждения
Следуйте инструкции для предотвращения нанесения вреда здоровью или имуществу.
ИНСТРУКЦИЯ
1.Опасность
Возможна смерть или серьезный
вред здоровью
2. Предупреждение
Возможна потеря имущества
или нанесение ему вреда.
Не включайте несколько вилок в
розетки одновременно. Это может
вызвать перегрев и пожар.
Не подключайте другие устройства
без отключения питания. Это может
вызвать повреждения устройств.
Не используйте поврежденный
шнур питания и не ставьте тяжелые
предметы на изделие.
Это может вызвать пожар
Не вставляйте вилку в розетку
влажными руками
Это может вызвать поражение
электрическим током.
Не используйте воду, жидкости
и детергенты на базе масел для
чистки изделия.
Используйте только сухую ткань,
чтобы избежать поражения
электрическим током.
Не используйте устройство
во влажном помещении. Это
можетпричинить поражение
электрическим током или пожар
Не прилагайте излишних усилий,
вынимая вилку из розетки.
Если шнур питания поврежден,
это может вызвать поражение
электрическим током или пожар.
Не разбирайте, не ремонтируйте
или модернизируйте изделие.
Это может причинить поражение
электрическим током, пожар или
повреждение изделия.
Не используйте дополнительные
выключатели Это может причинить
поражение электрическим током.
Запрет
Не разбирать.
Не прикасаться.
Запрет на выполнение.
Вилку следует вынуть из розетки.
Если отверстия в розетке больше
штырей вилки, не вставляйте в
нее вилку. Это может вызвать
поражение электрическим током
или пожар.
Убедитесь, что пыль и посторонние
предметы не попадают на изделие.
Посторонние предметы не должны
попасть в корпус изделия.
Это может вызвать повреждение
изделия.
Не помещайте тяжелые предметы
на устройства.
Это может вызвать повреждение
изделия.
Устанавливайте устройство на
ровную, прочную поверхность.
В противном случае, оно может
работатьнеправильно.
Если устройство издает странны
шум, немедленно выньте вилку из
розетки и обратитесь в сервисный
центр
Избегайте попадания прямых
солнечных лучей на устройства
или его нагрева, при установке и
эксплуатации.
Не разбирайте устройство.
Вынимайте вилку из розетки,
если изделие не используется
длительное время.
4
Page 5
Названия и функции элементов
DELTA+ИНСТРУКЦИЯ
1
2
7
3
4
8
5
6
9
10111213
№ Наименование Назначение
1 Кнопка просмотра Просмотр камер, панелей
2 Кнопка «Назад» Назад, окончание разговора
3 Динамик
4 Кнопка ответа Ответ, пересылка вызова, вызов интеркома
5 Кнопка открывания замка Открывание замка
6 Кнопка «Вправо» Увеличение значения параметра, вниз
7 Индикатор питания Горит при включенном мониторе
8 Экран
9 Микрофон
10 Кнопка «Меню» Вход в меню, подтверждения ввода
11 Кнопка «Влево» Уменьшение значения параметра, вверх
12 Выключатель питания
13 Слот микро SD карты
5
Page 6
DELTA+
Основные функции и особенности
Удобные сенсорные кнопки управления
•
Исполнение без трубки, отличная связь с чистым звуком.
•
Поддержка 2 вызывных панелей, до 3 дополнительных мониторов. Или 1
•
вызывная панель + 2 видеокамеры
•
7 полифонических мелодий вызова
•
Возможность установки MP3 мелодий в качестве сигнала вызова
•
Настройка яркости, контраста, громкости, режима отображения на дисплее
•
Просмотр в реальном времени видео от панели или камер
•
Управление электро замком
•
Функция «Не беспокоить»
•
Интерком между основным и дополнительными мониторами
•
Общий вызов на все мониторы
•
Режим прослушивания других мониторов
•
Подключение
ИНСТРУКЦИЯ
Доп. монитор
ПОРТ 3
Аудио
Видео
Общий
Данные
AD-1
GND
DATA
VCC
GND
Вход питания
ПОРТ 2 ПОРТ 1
Общий
Аудио 2
Видео 2
Питание 2
VD-1
AD-2
GND
DATA 2
VD-2
AD-1
Панель 1Панель 2
Аудио 1
GND
Общий
DATA 1
Видео 1
Питание 1
DATA
VD-1
Пустой
6
Page 7

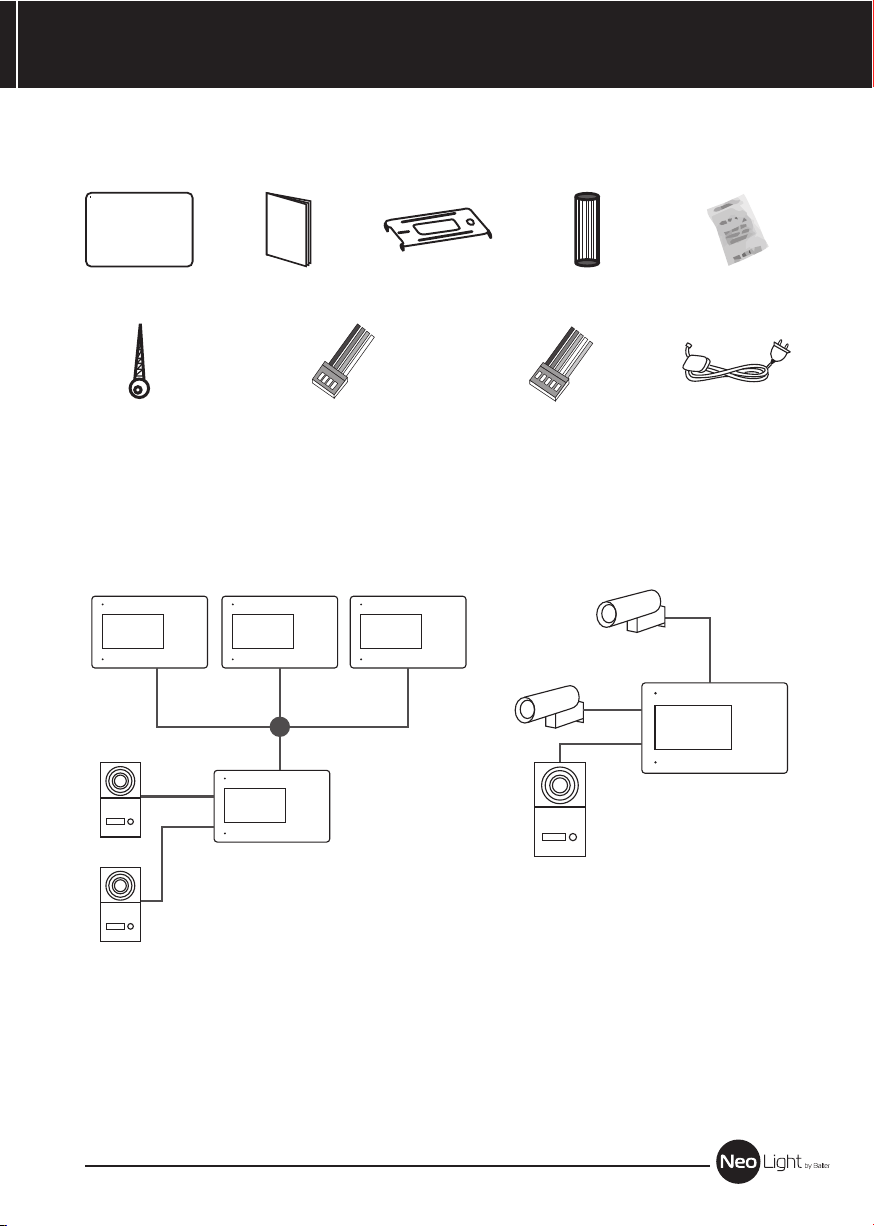

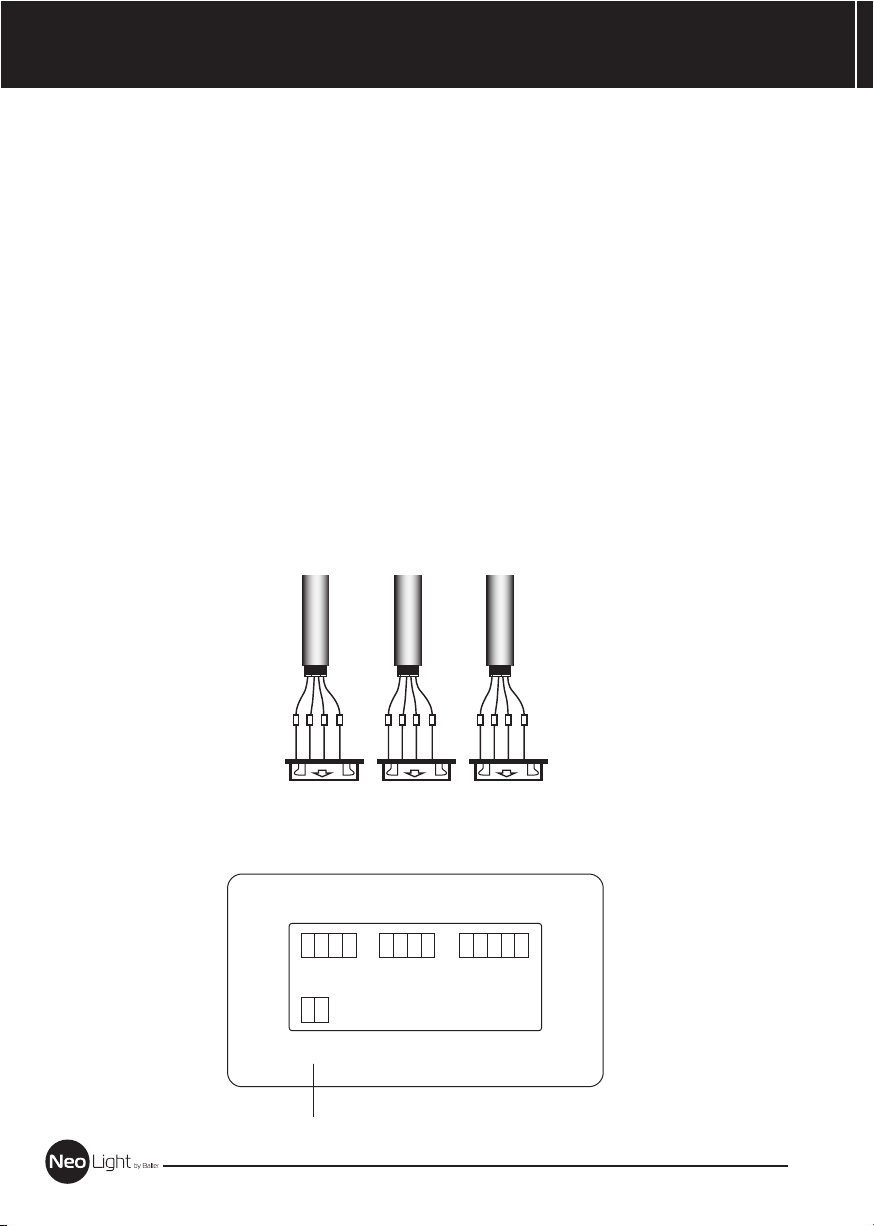

Комплектация
Инструкция
DELTA+ИНСТРУКЦИЯ
Монитор Осушитель
2 шурупа М3,5 х 30
Инструкция
2 разъема 4 контакта
(красный/синий/ желтый/
белый)
Кронштейн
2 дюбеля
Разъем 5 контактов
(красный/синий/ желтый/
белый/ коричневый)
Адаптер питания
Варианты структурных схем
Порт 2
Порт 1
Порт 3
Порт 2
Порт 1
Порт 3
7
Page 8
DELTA+

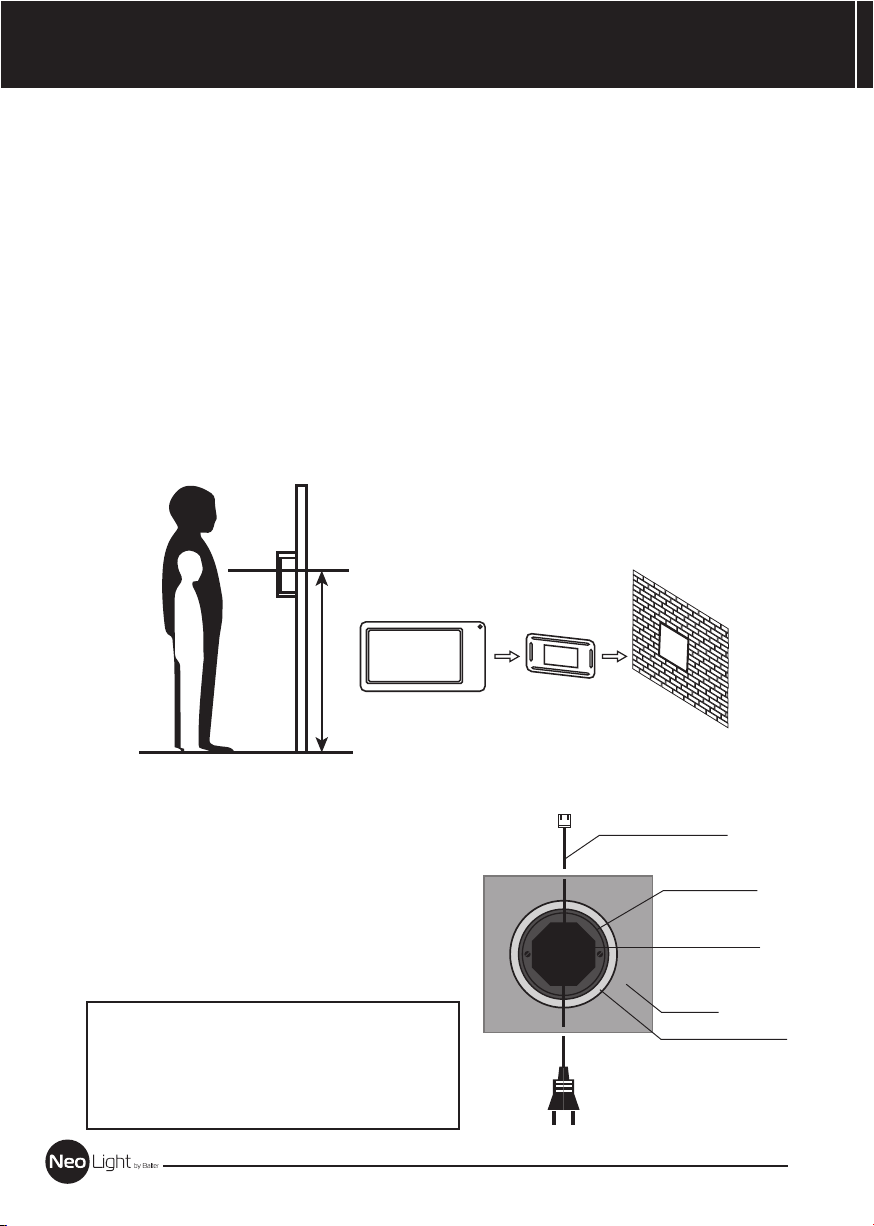

Установка
1. Используйте подходящую схему подключения для выбранной системы и убедитесь в
наличии соответствующих кабелей.
2. Определите место установки монитора:
Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.
3. Не подключайте питание до окончания выполнения подключений.
4. Установите кронштейн монитора на стену.
5. Подключите кабели, согласно приведенной ранее схеме.
6. Закрепите монитор на кронштейне.
7. Включите питание монитора, после его установки и выполнения всех подключений.
150 см
ИНСТРУКЦИЯ
Монтаж блока питания
1. Монтаж блока питания может быть
произведен скрыто, в подрозетник, за
кронштейном монитора или в любом другом
месте.
2. Для наружного монтажа блока питания на
стену, используйте крепежные петли на
задней стенке блока питания.
Примечание: укорачивание провода питания
монитора или обрезание вилки 220В не снимает
монитор и блок питания с гарантии, если при
монтаже были соблюдены правила соединения и
изоляции проводов.
Питание монитора
Подрозетник
Бок питания
Стена
Отвертие в стене
220 В
8
Page 9

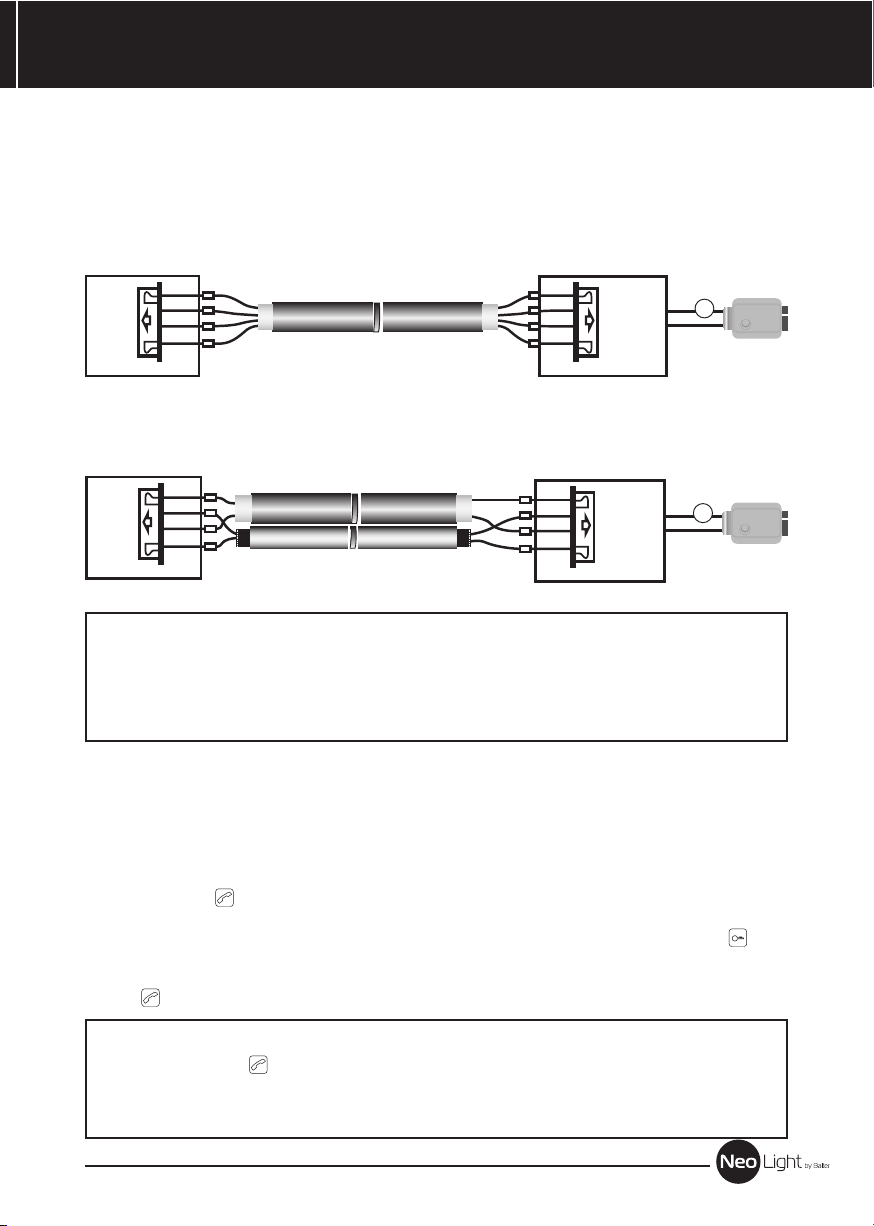

Необходимые кабели
Монитор имеет только 1 вариант управления электрозамком: управление замком с
вызывной панели (требуется дополнительный блок питания для электрозамка).
Расстояние между монитором и вызывной панелью менее 30 метров –
•
экранированный кабель 4 х 0,5 кв.мм
1
красный
AD-1
синий
желтый
белый
2
3
4
GND
PWR 1
VD 1
DATA
Внутренний
монитор
Расстояние между монитором и вызывной панелью более 30 метров –
•
комбинированный кабель РК-75-3 + 2*0,5 кв.мм.
1
красный красный
AD-1
синий
GND
PWR 1
VD 1
DATA
Внутренний
монитор
Примечание:
1. Чтобы обеспечить нормальную и стабильную работу системы используйте рекомендуемые
кабели.
2. В случае использования экранированного кабеля, подключайте его оплетку к общему проводу или
заземляйте ее.
желтый
белый
2
3
красный
1
синий
2
желтый
3
белый
4
Внешняя панель
1
синий
желтый
2
белый
3
Внешняя панель
AD
GND
PWR
VD
AD
GND
PWR
VD
COM
NO
COM
NO
зеленый
_
12V
оранжевый
зеленый
_
12V
оранжевый
+
+
_
Электронный
+
+
_
Электронный
DELTA+ИНСТРУКЦИЯ
замок
замок
Управление функциями монитора
Ответ на входящий вызов
Когда посетитель нажимает кнопку вызова на панели, все мониторы в доме одновременно
выдают сигнал вызова, на экране отображается «ВХОДЯЩИЙ ВЫЗОВ».
Нажмите кнопку для разговора с посетителем. Монитор вернется в состояние
ожидания, если ответа на вызов не было по истечении времени вызова. Если вы хотите
открыть замок двери посетителю, в режиме вызова или разговора нажмите кнопку , на
экране отобразится «ОТКРЫТ ЗАМОК ПАНЕЛИ». При наличии другого вызова, полученного
в ходе разговора, отображается «ПОСЕТИТЕЛЬ У ПАНЕЛИ 2», нажмите
кнопку для переключения на другую панель и общения с другим посетителем.
Примечание: В режиме ответа на вызов или интеркома между мониторами, длительное
нажатие кнопки
сообщение, повторное длительное нажатие кнопки включает микрофон, на экране
9
отключает микрофон, на экране появляется соответствующее
появляется соответствующее сообщение.
Page 10
DELTA+
ИНСТРУКЦИЯ
Просмотр видео от панелей и камер
В дежурном режиме нажмите кнопку для просмотра изображения с вызывной панели 1,
нажимая кнопку выберите нужный вам канал (панели, видеокамеры). В режиме
просмотра видео от панели, вы можете нажать кнопку для разговора и кнопку для
открывания замка.
Функция общего вызова
Эта функция позволяет вам передать информацию на все мониторы в доме. Для
выполнения общего вызова, нажмите и удерживайте длительно кнопку , на экране
отобразится «ГРОМКАЯ СВЯЗЬ», мониторы в других комнатах отобразят «ГРОМКАЯ СВЯЗЬ
ВКЛЮЧЕНА». Вы можете передать голосовое сообщение на все мониторы.
Внутренний вызов на мониторы
Если вы делаете вызов на все мониторы, нажмите кнопку в режиме ожидания. Если у
вас более 2-х мониторов, вы можете выбрать номер комнаты для вызова, нажимая кнопки
или . Нажмите кнопку для подтверждения вызова. Для ответа необходимо нажать
кнопку или кнопку для отказа от ответа.
Настройка громкости разговора, яркости, контраста, формата
изображения
В режиме разговора, звонка, просмотра, интеркома, общего вызова, нажимайте кнопки
или для входа в режим настройки громкости и установите желаемую громкость
кнопками или .
Нажимайте кнопку в режиме регулировки громкости для перехода к регулировкам
яркости, контраста, цвета и формата изображения. Регулируйте выбранный параметр
кнопками или .
Функция «Не беспокоить»
В режиме ожидания вы можете длительно (2 секунды) нажать кнопку для включения
или выключения функции «Не беспокоить». Если нажатие кнопки включает режим «Не
беспокоить», на дисплее кратко появляется сообщение «РЕЖИМ «НЕ БЕСПОКОИТЬ»» и
индикатор монитора будет периодически мигать. Если нажатие кнопки выключает режим
«Не беспокоить», на дисплее кратко появляется сообщение «РЕЖИМ «НЕ БЕСПОКОИТЬ»»
и индикатор монитора перестает мигать.
Также вы можете использовать меню настроек для включения или выключения функции
«Не беспокоить».
Если функция «Не беспокоить» включена, монитор не будет выдавать сигналов вызова в
режимах вызова от панели, интеркома или общего вызова
Прослушивание мониторов
В режиме ожидания, нажмите и удерживайте 2 секунды кнопку для включения
режима прослушивания другого монитора. Если у вас более 2 мониторов, вы можете
выбрать номер комнаты для прослушивания кнопками или , нажмите кнопку для
подтверждения. На дисплее вашего монитора отобразится «ПРОСЛУШИВАНИЕ».
10
Page 11
Примечание:
1. Режим прослушивания односторонний, т.е. звук передается только с монитора
который прослушивают, с прослушивающего монитора звук не передается.
2. Данная функция работает, только если она разрешена в системных настройках
прослушиваемого монитора. Проверьте системные настройки, чтобы узнать,
разрешена ли на мониторе функция прослушивания.
Фотографирование
1. Автоматическое фотографирование: количество автоматических снимков можно
установить 1, 2 или 3 в меню настроек. Монитор автоматически сохраняет снимки на
SD карту при получении вызова от панели.
2. Фотографирование вручную: во время вызова, разговора или просмотра вы можете
нажать кнопку
что фото сохранено.
3. Просмотр и удаление фото: в режиме ожидания нажмите кнопку
выберите кнопками или , пункт «Фото» и войдите в него нажатием кнопки .
Отобразится список фото. Для удаления фото, выберите его и длительно нажмите
кнопку , до появления запроса на подтверждение удаления. Выберите нужный ответ
и нажмите кнопку для подтверждения действия.
для сохранения фото вручную. На экране появится сообщение о том,
для входа в меню,
Установка MP3 мелодий для сигналов вызова или будильника
1. Скопируйте на microSD карту файлы и папки из монитора (Настройка -> Копировать
файлы на SD карту Копировать)
2. Выключите монитор
3. Вытащите microSD карту из монитора и вставьте ее в кардридер компьютера
4. Откройте содержимое съемного диска являющегося вашей microSD картой.
5. Откройте папку RingTones, Вы увидите вложенные папки:
6. Door1, Door2, Intercom, AlarmClock
Скопируйте в эти папки Ваши любимые мелодии (по одной в каждую)
соответственно:
в папку Door1 – для вызывной панели No1
в папку Door2 – для вызывной панели No2
в папку AlarmClock – для будильника
в папку Intercom – для вызова через интерком
7. Вставьте microSD карту в монитор
8. Включите монитор
DELTA+ИНСТРУКЦИЯ
Примечание: наличие MP3 файла в папке отменяет установку мелодии в системных
настройках, т.е. мелодия MP3 является приоритетной.
11
Page 12
DELTA+
ИНСТРУКЦИЯ
Системные настройки монитора
В режиме ожидания, кратко нажмите для входа в меню, выберите кнопками или
пункт «Настройки» и нажмите кнопку для входа в системные настройки.
№ Параметр Значение Примечание
1 ВРЕМЯ ЗВОНКА 10 - 60 сек
2 ГРОМКОСТЬ ЗВОНКА 10% - 100% Зав. установка 50%
МЕЛОДИЯ ПАНЕЛИ 1 Значения 00 - 06
МЕЛОДИЯ ПАНЕЛИ 2 Значения 00 - 06
3 МЕЛОДИЯ ЗВОНКА
4
5
6 ИМЯ ЗНАЧКА
7 КОЛ-ВО АВТ. СНИМКОВ
8
9 АДРЕС УСТРОЙСТВА КОМНАТА 1 / 2 / 3 / 4
10 СОСТОЯНИЕ ВХОДА
РЕЖИМ «НЕ
БЕСПОКОИТЬ»
РЕЖИМ
«ПРОСЛУШИВАНИЯ»
КОПИРОВАТЬ ФАЙЛЫ
НА SD КАРТУ
МЕЛОДИЯ ИНТЕРКОМА Значения 00 - 06
ПОВТОРЕНИЕ МЕЛОДИИ
ВЫЗОВА
Заводская установка –
ОТКЛЮЧЕН
Заводская установка –
ОТКЛЮЧЕН.
Заводская установка –
ВКЛЮЧЕН.
1
2
3
ОТМЕНА
КОПИРОВАТЬ
СОСТОЯНИЕ ВХОДА 2
СОСТОЯНИЕ ВХОДА 3
ПАНЕЛЬ 2 ,
Время звучания сигнала
вызова
Отключение сигнала
вызова
Разрешение
прослушивания монитора с
других мониторов
Подписи под значками в
основном меню
Отключено
Автоматически
сохраняется 1 фото
Автоматически
сохраняется 2 фото
Автоматически
сохраняется 3 фото
Адрес основного монитора
должен быть 1. Опция
подсвечивается желтым,
если два монитора имеют
одинаковый адрес.
ПАНЕЛЬ 1, КАМЕРА 1,
КАМЕРА 2
ДОП МОНИТОР, КАМЕРА 1,
КАМЕРА 2
12
Page 13
№ Параметр Значение Примечание
11 НАСТРОЙКА ЧАСОВ
ДАТА Введите дату: ДД ММ ГГ
ВРЕМЯ Введите время: ЧЧ ММ СС
DELTA+ИНСТРУКЦИЯ
БУДИЛЬНИК 1
12
12-1 БУДИЛЬНИК 1,2,3
12-1-1 СОСТОЯНИЕ
12-1-2
12-1-3 ВЫБОР ДНЯ НЕДЕЛИ
12-1-4 ВРЕМЯ ЧЧ ММ
УСТАНОВКА
БУДИЛЬНИКА
ТИП ЦИКЛА
ПОВТОРЕНИЯ
БУДИЛЬНИК 2
БУДИЛЬНИК 3
МЕЛОДИЯ БУДИЛЬНИКА Значения 00 – 06
СОСТОЯНИЕ ,
ТИП ЦИКЛА ПОВТОРЕНИЯ
ВЫБОР ДНЯ НЕДЕЛИ Только для цикла «неделя»
ВРЕМЯ
ДАТА
ОДНОКРАТНО
НЕДЕЛЯ
МЕСЯЦ
ГОД
ПОНЕДЕЛЬНИК
ВТОРНИК
СРЕДА
ЧЕТВЕРГ
ПЯТНИЦА
СУББОТА
ВОСКРЕСЕНЬЕ
Каждый будильник
настраивается
индивидуально, на
конкретную дату,
ежедневно, еженедельно.
Сигнал звучит каждые 50
секунд до нажатия кнопки
меню
ОДНОКРАТНО, НЕДЕЛЯ,
МЕСЯЦ, ГОД
Будильник выключен
Будильник включится в
заданное время
Один раз в заданное время
в заданный день
Задается расписание на
неделю
В указанный день каждого
месяца
В указанную дату каждого
года
Вы можете отметить
любой из дней, или
несколько дней. В эти дни
недели будильник будет
включен. Поле доступно
только для недельного
цикла повторения.
Введите часы и минуты
для включения будильника
13
Page 14
DELTA+
№ Параметр Значение Примечание
Для однократного
цикла задается все, для
годового цикла задается
12-1-5 ДАТА ДД ММ ГГ
ФОРМАТИРОВАТЬ ВНУТР.
13 ФОРМАТ СИСТЕМЫ
14 ВЕРИЯ ПО Отображается текущая версия прошивки
15
16 ЗАВ. НАСТРОЙКИ
17 ЯЗЫК ENGLISH / РУССКИЙ
УСТ. ФОН.
ПАМЯТЬ
ФОРМАТИРОВАТЬ SD
КАРТУ
РИСУНОК 1
ЦВЕТ 1 / 2 / 3 / 4 / 5 / 6 / 7
ОТМЕНА
ВОССТАНОВИТЬ
только день и месяц,
для месячного цикла
задается только день. Для
недельного цикла поле
недоступно.
Параметры сохранения фотографий.
ИНСТРУКЦИЯ
Место сохранения Разрешение фото Количество фото
Внутренняя память 320х240 Не менее 64
SD карта
640х480 Зависит от объема карты
(Карта не более 32ГБ)
Характеристики
№ Параметр Значение
1 Питание 14,5В DC, 0,8 А (адаптер 220/14,5В в комплекте)
2 Потребление
3 Рабочая температура От 0 до +40С°
4 Рабочая влажность 0-95%
5 Дисплей 4,3 дюйма, 480х272 точек
6 Тип связи Без трубки
7 Подключение 4 провода (4х0,5 кв. мм)
8 Размеры 180 х 112 х 17 мм
9 Вес 260 г
5Вт (не более), 0,8 Вт (ожидание)
14
Page 15
Page 16
Loading...
