Page 1
Инструкция по эксплуатации
Видеодомофон NeoLight DELTA
Page 2
Page 3
Оглавление
1. Названия и функции элементов .........................................................5
2. Основные функции и особенности .....................................................6
2.1 Особенности ...................................................................................... 6
2.2 Основные функции............................................................................ 6
3. Комплектация .....................................................................................6
4. Возможности подключения ...............................................................7
4.1 Порт 3 для подключения дополнительных мониторов .............. 7
4.2 Порт 3 для подключения видеокамеры ........................................ 7
5. Разъемы подключения монитора .....................................................8
6. Установка ............................................................................................9
7. Монтаж блока питания .......................................................................9
8. Необходимые кабели ........................................................................10
9. Управление функциями монитора ....................................................10
9.1 Ответ на входящий вызов .............................................................. 10
9.2 Просмотр видео от панелей и камер ............................................ 10
9.3 Функция общего вызова ................................................................. 11
9.4 Внутренний вызов на мониторы ................................................... 11
9.5 Настройка громкости разговора ................................................... 11
9.6 Регулировка яркости, контраста, цвета ....................................... 11
9.7 Прослушивание мониторов ............................................................ 11
9.8 Установка номера комнаты ........................................................... 11
10. Системные настройки монитора ......................................................12
11. Характеристики ................................................................................. 13
12. Заметки ..............................................................................................14
DELTAИНСТРУКЦИЯ
3
Page 4
DELTA
Предупреждения
Следуйте инструкции для предотвращения нанесения вреда здоровью или имуществу.
ИНСТРУКЦИЯ
1.Опасность
Возможна смерть или серьезный
вред здоровью
2. Предупреждение
Возможна потеря имущества
или нанесение ему вреда.
Не включайте несколько вилок в
розетки одновременно. Это может
вызвать перегрев и пожар.
Не подключайте другие устройства
без отключения питания. Это может
вызвать повреждения устройств.
Не используйте поврежденный
шнур питания и не ставьте тяжелые
предметы на изделие.
Это может вызвать пожар
Не вставляйте вилку в розетку
влажными руками
Это может вызвать поражение
электрическим током.
Не используйте воду, жидкости
и детергенты на базе масел для
чистки изделия.
Используйте только сухую ткань,
чтобы избежать поражения
электрическим током.
Не используйте устройство
во влажном помещении. Это
можетпричинить поражение
электрическим током или пожар
Не прилагайте излишних усилий,
вынимая вилку из розетки.
Если шнур питания поврежден,
это может вызвать поражение
электрическим током или пожар.
Не разбирайте, не ремонтируйте
или модернизируйте изделие.
Это может причинить поражение
электрическим током, пожар или
повреждение изделия.
Не используйте дополнительные
выключатели Это может причинить
поражение электрическим током.
Запрет
Не разбирать.
Не прикасаться.
Запрет на выполнение.
Вилку следует вынуть из розетки.
Если отверстия в розетке больше
штырей вилки, не вставляйте в
нее вилку. Это может вызвать
поражение электрическим током
или пожар.
Убедитесь, что пыль и посторонние
предметы не попадают на изделие.
Посторонние предметы не должны
попасть в корпус изделия.
Это может вызвать повреждение
изделия.
Не помещайте тяжелые предметы
на устройства.
Это может вызвать повреждение
изделия.
Устанавливайте устройство на
ровную, прочную поверхность.
В противном случае, оно может
работатьнеправильно.
Если устройство издает странны
шум, немедленно выньте вилку из
розетки и обратитесь в сервисный
центр
Избегайте попадания прямых
солнечных лучей на устройства
или его нагрева, при установке и
эксплуатации.
Не разбирайте устройство.
Вынимайте вилку из розетки,
если изделие не используется
длительное время.
4
Page 5
Названия и функции элементов
DELTAИНСТРУКЦИЯ
1
2
7
3
4
8
5
6
9
101112
№ Наименование Назначение
1 Кнопка просмотра Просмотр камер, панелей
2 Кнопка «Назад» Назад, окончание разговора
3 Динамик
4 Кнопка ответа Ответ, пересылка вызова, вызов интеркома
5 Кнопка открывания замка Открывание замка
6 Кнопка «Вправо» Увеличение значения параметра, вниз
7
8 Экран
9 Микрофон
10 Кнопка «Меню» Вход в меню, подтверждение ввода, фотоснимок
11 Кнопка «Влево» Уменьшение значения параметра, вверх
12 Выключатель питания
Индикатор питания
Горит при включенном мониторе, мигает при
включенном режиме «Не беспокоить»
5
Page 6
DELTA
Основные функции и особенности
Особенности
4,3 дюйма цветной ЖК дисплей 480х272 с высокой разрешающей способностью
•
Hands Free, отличная связь с чистым звуком.
•
Удобные сенсорные кнопки управления
•
25 полифонических мелодий вызова
•
Простота в использовании
•
Основные функции
Запись видео и аудио (только для модели DELTA+)
•
Запись фото на внутреннюю память или на SD карту (только для модели DELTA+)
•
Поддержка мультимедиа: фоторамка, воспроизведение музыки (только для модели
•
DELTA+)
Управление электрическим замком
•
Общий вызов на все мониторы
•
Пересылка вызова на другие мониторы
•
Функция «Не беспокоить»
•
Просмотр в реальном времени видео от панели или камер
•
Настройка яркости, контраста и цветности, громкости, размера отображения на
•
дисплее
Календарь и будильник
•
ИНСТРУКЦИЯ

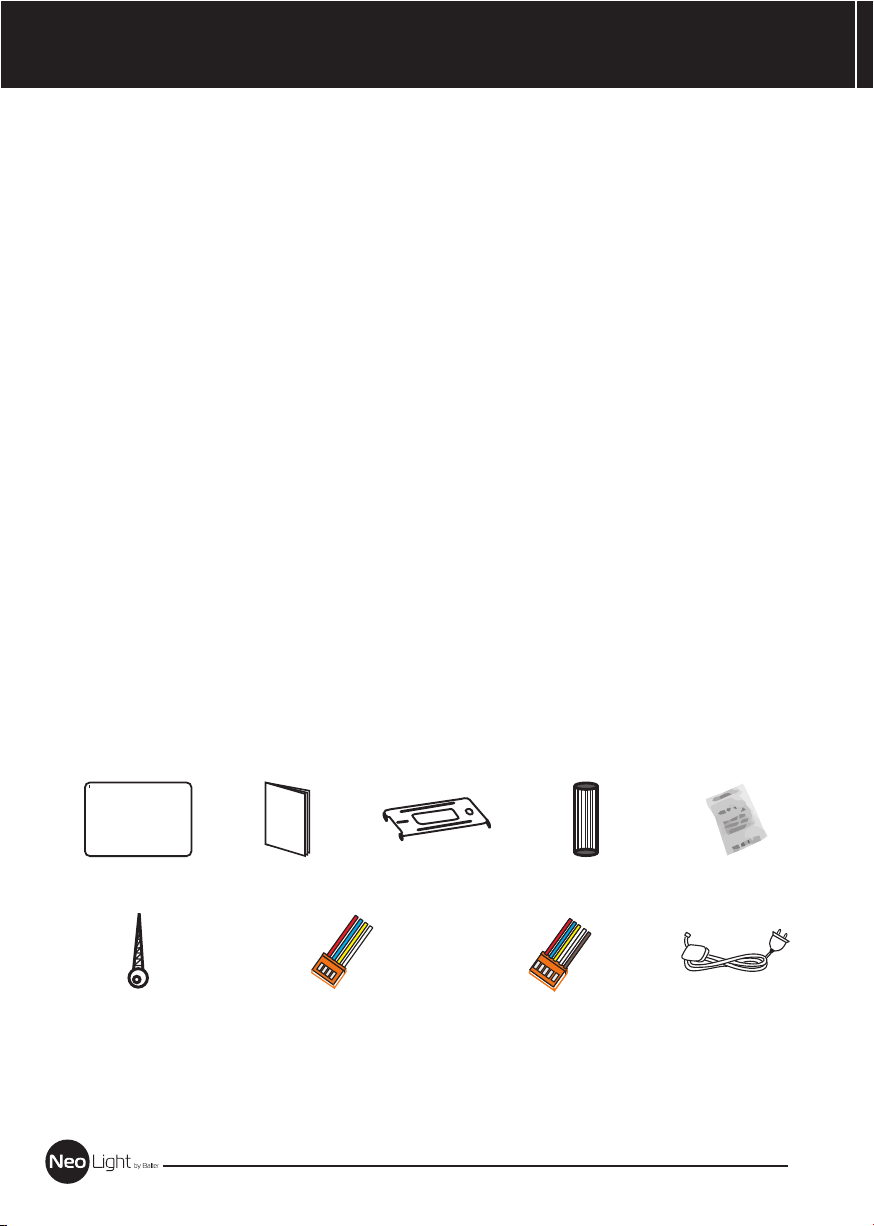

Комплектация
Инструкция
Монитор Осушитель
Шурупы
Инструкция
2 разъема 4 контакта
(красный/синий/ желтый/
белый)
Кронштейн
2 дюбеля
Разъем 5 контактов
(красный/синий/ желтый/
белый/ коричневый)
Адаптер питания
6
Page 7

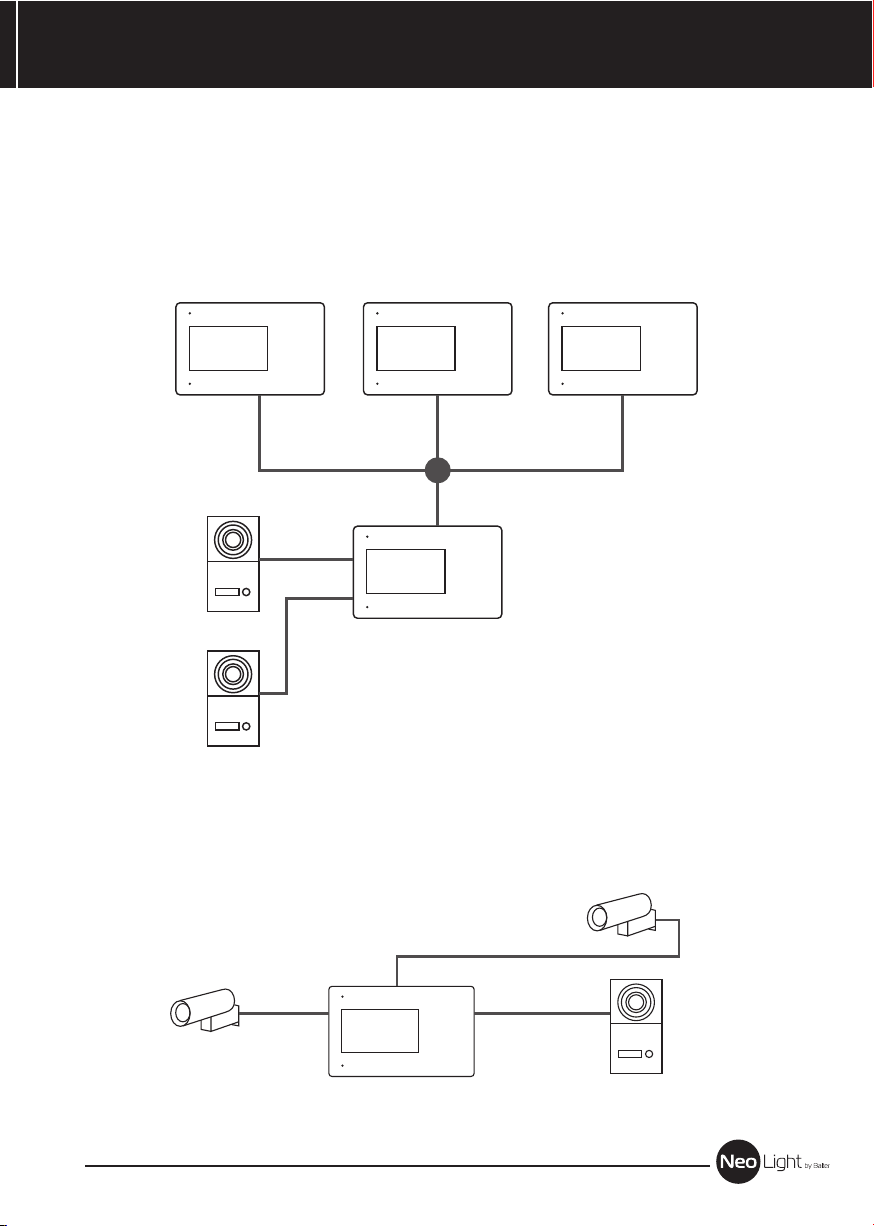

Возможности подключения
Порт 3 для подключения дополнительных мониторов
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 3
дополнительных монитора, 2 вызывные панели.
DELTAИНСТРУКЦИЯ
Доп. монитор Доп. монитор
Панель 2
Порт 2
Порт 1
Панель 1
Основной
монитор
Доп. монитор
Порт 3
Порт 3 для подключения видеокамеры
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 1
или 2 вызывные панели, 1 видеокамера.
Панель или
видеокамера
Порт 2
Порт 3
Монитор
Порт 1
Панель
7
Page 8
DELTA

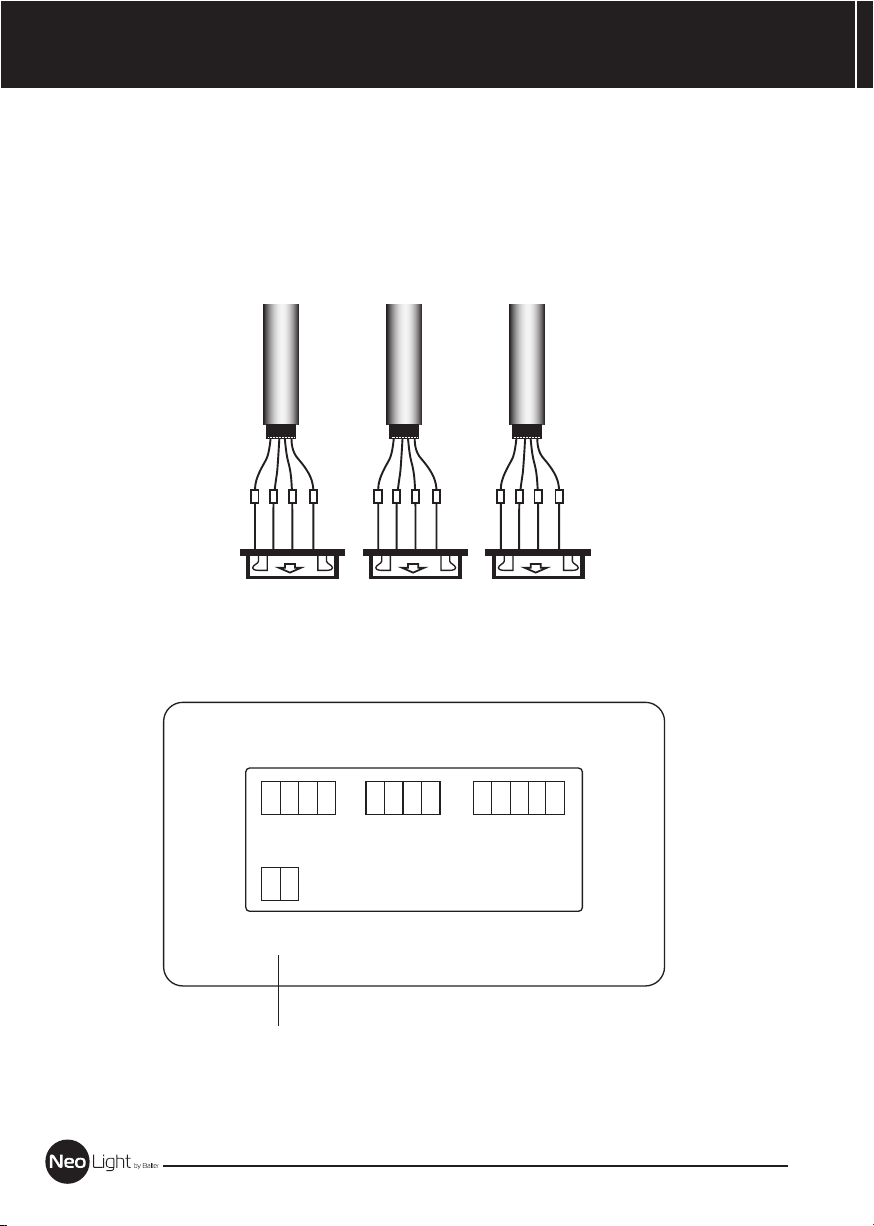

Разъемы подключения монитора
Дополнительные
мониторы
или вход от
видеокамеры
Панель 1Панель 2
ИНСТРУКЦИЯ
Аудио
Видео
Общий
Данные
ПОРТ 3
AD-1
GND
DATA
VCC
GND
Разъем адаптера
питания
+12 В
Общий
Аудио 2
ПОРТ 2 ПОРТ 1
VD-1
AD-2
GND
DATA 2
+12 В
Общий
Видео 2
VD-2
Аудио 1
AD-1
GND
Не исп.
Видео 1
DATA 1
DATA
VD-1
8
Page 9

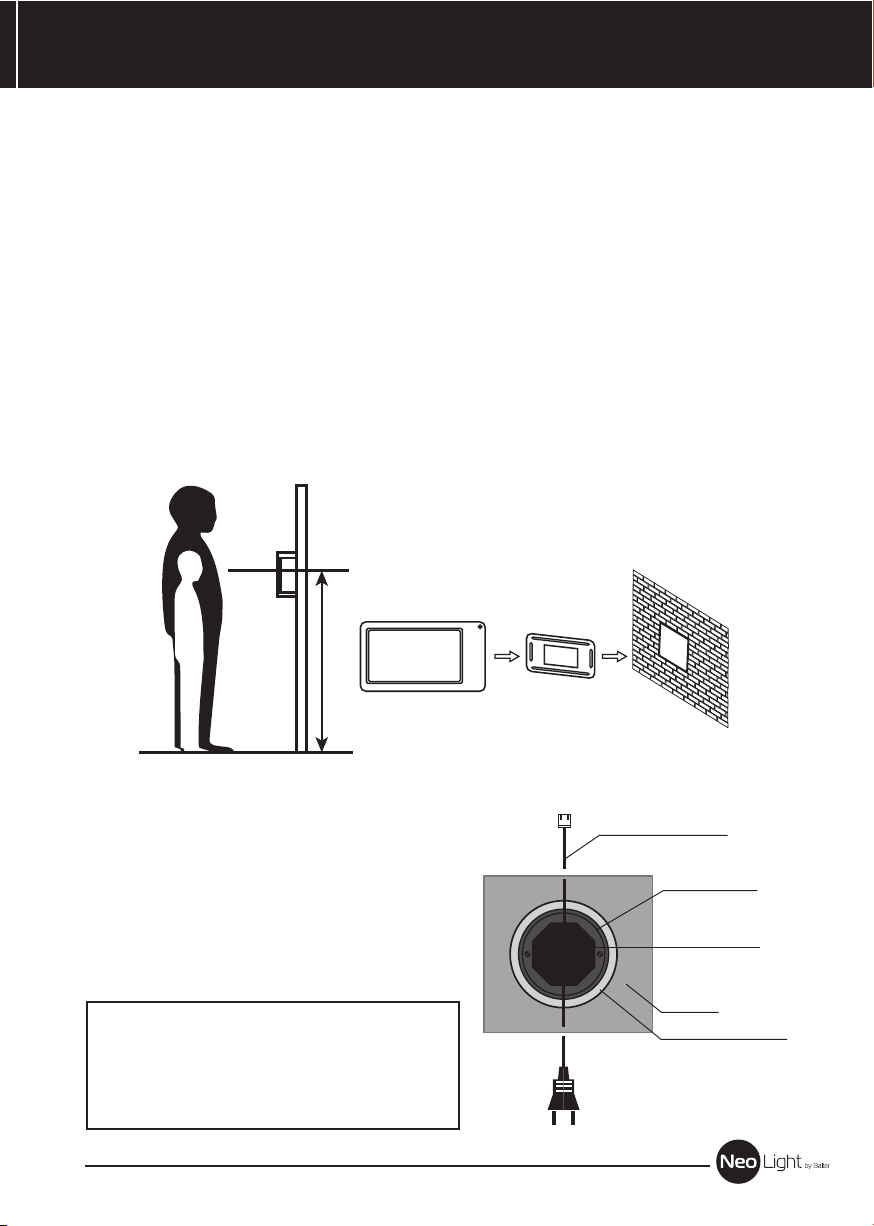

Установка
1. Используйте подходящую схему подключения для выбранной системы и убедитесь в
наличии соответствующих кабелей.
2. Определите место установки монитора:
Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.
3. Не подключайте питание до окончания выполнения подключений.
4. Снимите кронштейн с монитора.
5. Установите кронштейн монитора на стену.
6. Подключите кабели, согласно приведенной ранее схеме.
7. Закрепите монитор на кронштейне.
8. Включите питание монитора, после его установки и выполнения всех подключений.
150 см
DELTAИНСТРУКЦИЯ
Монтаж блока питания
1. Монтаж блока питания может быть
произведен скрыто, в подрозетник, за
кронштейном монитора или в любом другом
месте.
2. Для наружного монтажа блока питания на
стену, используйте крепежные петли на
задней стенке блока питания.
Примечание: укорачивание провода питания
монитора или обрезание вилки 220В не снимает
монитор и блок питания с гарантии, если при
монтаже были соблюдены правила соединения и
изоляции проводов.
9
Питание монитора
Подрозетник
Бок питания
Стена
Отвертие в стене
220 В
Page 10
DELTA
ИНСТРУКЦИЯ

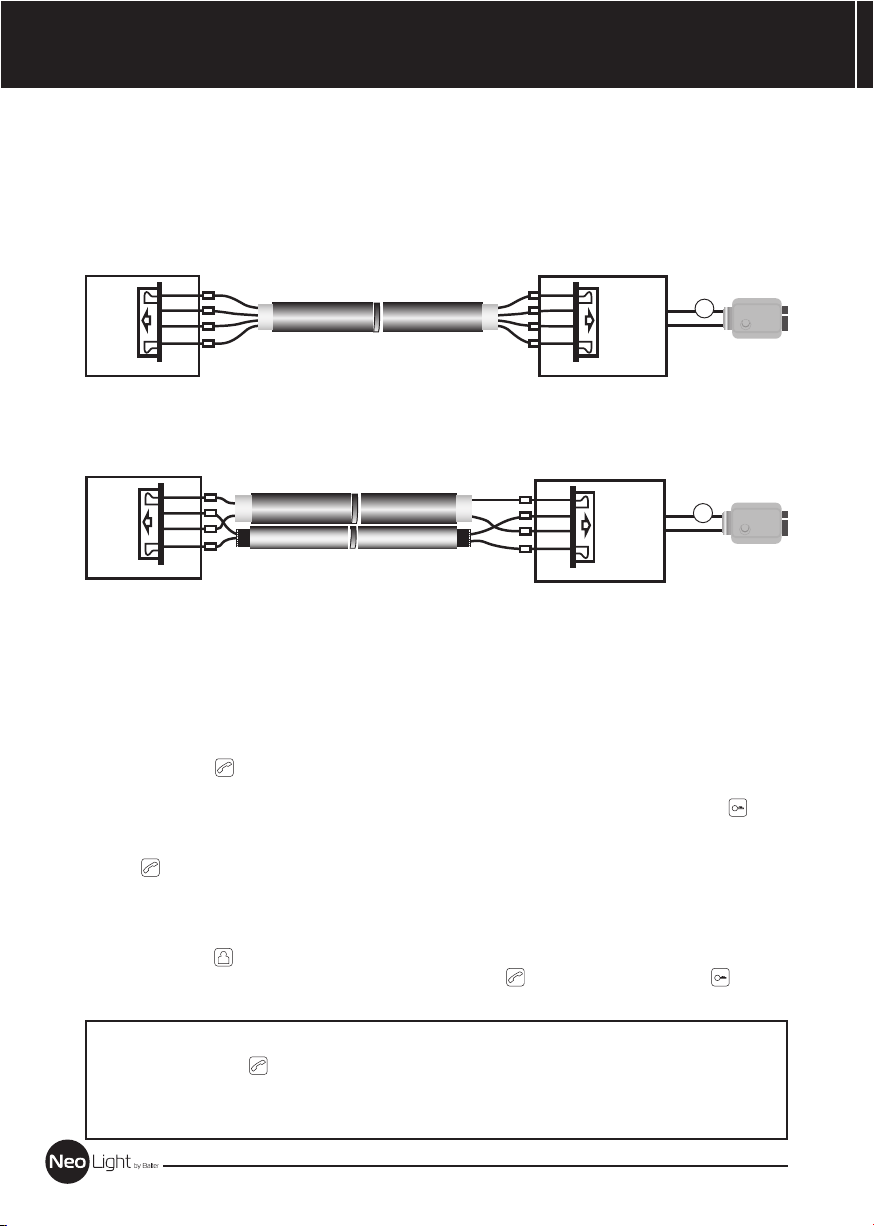

Необходимые кабели
Монитор имеет только 1 вариант управления электрическим замком: управление сигналом
от вызывной панели.
Расстояние между монитором и вызывной панелью менее 30 метров –
•
экранированный кабель 4 х 0,5 кв.мм
1
красный
AD-1
синий
желтый
белый
2
3
4
GND
PWR 1
VD 1
DATA
Внутренний
монитор
Расстояние между монитором и вызывной панелью более 30 метров –
•
комбинированный кабель РК-75-3 + 2*0,5 кв.мм (рекомендуется).
1
красный красный
AD-1
синий
GND
PWR 1
VD 1
DATA
Внутренний
монитор
желтый
белый
2
3
красный
1
синий
2
желтый
3
белый
4
Внешняя панель
1
синий
желтый
2
белый
3
Внешняя панель
AD
GND
PWR
VD
AD
GND
PWR
VD
COM
NO
COM
NO
зеленый
_
оранжевый
зеленый
_
оранжевый
+
+
12V
_
Электронный
+
+
12V
_
Электронный
замок
замок
Управление функциями монитора
Ответ на входящий вызов
Когда посетитель нажимает кнопку вызова на панели, все мониторы в доме одновременно
выдают сигнал вызова, на экране отображается «ВХОДЯЩИЙ ВЫЗОВ».
Нажмите кнопку для разговора с посетителем. Монитор вернется в состояние
ожидания, если ответа на вызов не было по истечении времени вызова. Если вы хотите
открыть замок двери посетителю, в режиме вызова или разговора нажмите кнопку , на
экране отобразится «ОТКРЫТ ЗАМОК ПАНЕЛИ». При наличии другого вызова, полученного
в ходе разговора, отображается «ПОСЕТИТЕЛЬ У ПАНЕЛИ 2», нажмите
кнопку для переключения на другую панель и общения с другим посетителем.
Просмотр видео от панелей и камер
В дежурном режиме нажмите кнопку для просмотра изображения с вызывной панели 1,
нажимая кнопку выберите нужный вам канал (панели, видеокамеры). В режиме
просмотра видео от панели, вы можете нажать кнопку для разговора и кнопку для
открывания замка.
Примечание: В режиме ответа на вызов или интеркома между мониторами, длительное
нажатие кнопки отключает микрофон, на экране появляется соответствующее
сообщение, повторное длительное нажатие кнопки включает микрофон, на экране
появляется соответствующее сообщение.
10
Page 11
Функция общего вызова
Эта функция позволяет вам передать информацию на все мониторы в доме. Для
выполнения общего вызова, нажмите и удерживайте длительно кнопку , на экране
отобразится «ГРОМКАЯ СВЯЗЬ», мониторы в других комнатах отобразят «ГРОМКАЯ СВЯЗЬ
ВКЛЮЧЕНА». Вы можете передать голосовое сообщение на все мониторы.
Внутренний вызов на мониторы
Если вы делаете вызов на все мониторы, нажмите кнопку в режиме ожидания. Если у
вас более 2-х мониторов, вы можете выбрать номер комнаты для вызова, нажимая кнопки
или . Нажмите кнопку для подтверждения вызова. Для ответа необходимо нажать
кнопку или кнопку для отказа от ответа.
Настройка громкости разговора
В режиме разговора, нажимайте кнопки или для входа в режим настройки
громкости и установите желаемую громкость кнопками или .
Регулировка яркости, контраста, цвета
В режиме разговора, вызова или интеркома, нажимайте кнопки или для входа в
режим настройки громкости, яркости, контраста, цвета и размера, нажмите кнопку для
переключения регулировок, изменяйте значения параметров кнопками или .
Функция «Не беспокоить»
Вы можете использовать меню настроек для включения или выключения функции «Не
беспокоить». Если эта функция включена, монитор не будет выдавать сигналов вызова в
режимах вызова от панели, интеркома или общего вызова
DELTAИНСТРУКЦИЯ
Прослушивание мониторов
В режиме ожидания, нажмите и удерживайте 2 секунды кнопку для включения
режима прослушивания другого монитора. Если у вас более 2 мониторов, вы можете
выбрать номер комнаты для прослушивания кнопками или , нажмите кнопку
для подтверждения. На дисплее вашего монитора отобразится «ПРОСЛУШИВАНИЕ».
Максимальное время прослушивания составляет 8 часов.
Установка номера комнаты
Основной монитор, к которому подключены вызывные панели, должен иметь адрес
комнаты 1. Если в системе 2 и более мониторов, нельзя задавать два одинаковых адреса
разным мониторам, в противном случае система не сможет работать правильно. В
системных настройках одинаковый номер комнаты у разных мониторов будет иметь
желтый цвет.
Примечание:
1. Режим прослушивания односторонний, т.е. звук передается только с монитора
который прослушивают, с прослушивающего монитора звук не передается.
2. Данная функция работает, только если она разрешена в системных настройках
прослушиваемого монитора. Проверьте системные настройки, чтобы узнать,
разрешена ли на мониторе функция прослушивания.
11
Page 12
DELTA
ИНСТРУКЦИЯ
Системные настройки монитора
В режиме ожидания, нажмите и удерживайте кнопку для входа в системные настройки.
№ Пункт Значение
1 LANGUAGE (ЯЗЫК) ENGLISH / РУССКИЙ
2 ВРЕМЯ ЗВОНКА
3 ГРОМКОСТЬ ЗВОНКА
4 МЕЛОДИЯ Заводская установка – 01, допустимо: 01-25
5 РЕЖИМ «НЕ БЕСПОКОИТЬ»
6 РЕЖИМ «ПРОСЛУШИВАНИЯ»
7 АДРЕС УСТРОЙСТВА
8 СОСТОЯНИЕ ВХОДА 2
9 СОСТОЯНИЕ ВХОДА 3
10 ЗАВОДСКИЕ НАСТРОЙКИ
Заводская установка 30 секунд, допустимые
значения: 10~60 сек
Заводская установка: громко. Доступны три
уровня: громко, средне, тихо.
Заводская установка – ОТКЛЮЧЕН, для
вызова с панели, интеркома и общего вызова,
индикатор мигает, если функция включена.
Заводская установка – ОТКЛЮЧЕН.
Если функция включена, монитор можно
прослушивать с других мониторов.
Адрес основного монитора
КОМНАТА
1 / 2 / 3 / 4
Заводская установка – ПАНЕЛЬ 2. Доступные
значения: ПАНЕЛЬ 2, КАМЕРА 1, КАМЕРА 2
Заводская установка – ДОП. МОНИТОР.
Доступные значения: ДОП. МОНИТОР, КАМЕРА
1, КАМЕРА 2
Сброс системных настроек монитора на
заводские установки.
должен быть 1. Опция
подсвечивается желтым, если
два монитора имеют одинаковый
адрес.
12
Page 13
Характеристики
№ Параметр Значение
1 Питание 14,5В DC (адаптер 220/15В в комплекте)
2 Потребление 5Вт (не более), 0,3 Вт (ожидание)
3 Рабочая температура От 0 до +40С°
4 Рабочая влажность 0-95%
5 Дисплей 4,3 дюйма, 480х272 точек
6 Тип связи Hands Free
7 Подключение 4 провода (4х0,5 кв. мм)
8 Размеры 180 х 112 х 17 мм
9 Вес 260 г
DELTAИНСТРУКЦИЯ
13
Page 14
DELTA
Заметки
ИНСТРУКЦИЯ
14
Page 15
Page 16
Loading...
