СПЛИТ-СИСТЕМА КАССЕТНОГО ТИПА
NTS60LH3/NU60LH3
NTS18LH1/NU18LH1
NTS24LH1/NU24LH1
NTS36LH3/NU36LH3
NTS48LH3/NU48LH3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим Вас за покупку нашего кондиционера.
Внимательно изучите данное руководство и
храните его в доступном месте.
СОДЕРЖАНИЕ
Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Рекомендации по экономии электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Устройство кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Правила безопасной эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Индикатор пульта ДУ и его функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Инструкция по работе с пультом ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Правила пользования пультом дистанционного управления . . . . . . . . . . . . . . .10
Регулирование направления потока обработанного воздуха . . . . . . . . . . . . . .11
Эксплуатация кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Аварийное управление кондиционером
с панели управления внутреннего блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Техническое обслуживание кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Монтаж кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Поиск и устранение неисправностей в пульте ДУ . . . . . . . . . . . . . . . . . . . . . . . .16
Особенности работы кондиционера, не связанные с его неисправностью . . .17
Срок эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Правила утилизации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

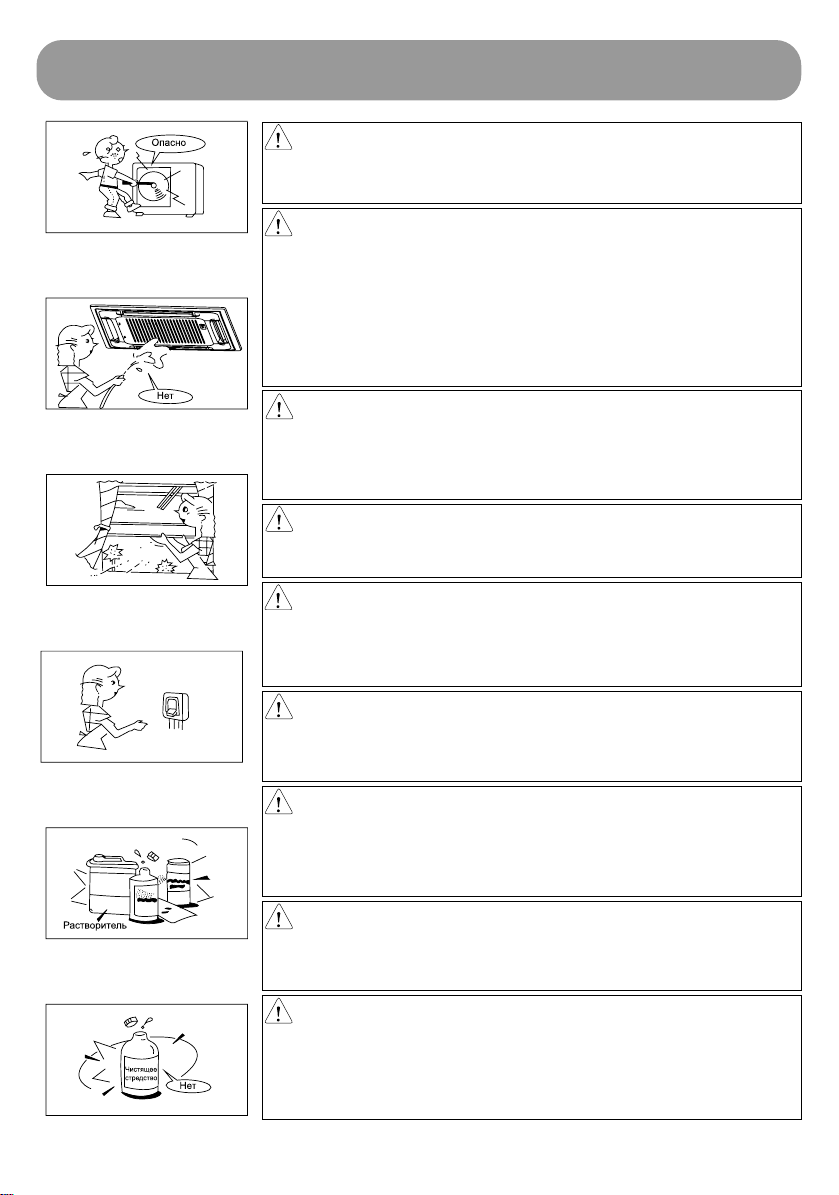

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ВНИМАНИЕ!
Не пытайтесь устанавливать кондиционер самостоятельно. По вопросу
монтажа кондиционера обратитесь к квалифицированному специалисту.
ВНИМАНИЕ!
Не пытайтесь ремонтировать кондиционер самостоятельно. Некоторые
элементы кондиционера находятся под напряжением. Во избежание
поражения электрическим током не открывайте и не снимайте крышку
кондиционера.
Отключение электропитания с помощью выключателя не обеспечивает
надежной защиты от поражения электрическим током. Перед началом
любых работ по техническому обслуживанию или ремонту
кондиционера выньте вилку из розетки.
ВНИМАНИЕ!
Не просовывайте пальцы и посторонние предметы в воздухозаборные
и воздуховыпускные решетки блоков кондиционера. В блоках
установлены вентиляторы, вращающиеся с большой скоростью,
прикосновение к ним может привести к серьезной травме.
ВНИМАНИЕ!
Во избежание поражения электрическим током не лейте воду или
иные жидкости и не допускайте попадания брызг на кондиционер.
ВНИМАНИЕ!
Регулярно проветривайте помещение, особенно если в нем работает
газовая плита.
Недостаточная вентиляция приводит к снижению концентрации
кислорода в помещении.
ВНИМАНИЕ!
Перед тем, как приступить к чистке или техническому обслуживанию
кондиционера, отключите его и выньте вилку из розетки. Рек оменда
ции по чистке кондиционера приведены в руководстве по эк сплуатации.
ВНИМАНИЕ!
Не применяйте для чистки кондиционера жидкие или аэрозольные
чистящие средства. Пользуйтесь для этого сухой мягкой тканью. Во
избежание поражения электрическим током не промывайте
кондиционер струей воды.
ВНИМАНИЕ!
Не пользуйтесь для чистки кондиционера щелочными чистящими сред
ствами. Под воздействием этих средств детали кондиционера (лоток
для слива конденсата, теплообменник и т.д.) быстро разрушаются.
ПРИМЕЧАНИЕ
Для обеспечения надежной работы кондиционера эксплуатируйте его
при температуре и влажности, указанных в данном руководстве. В
противном случае на воздуховыпускных решетках будет
образовываться и стекать на пол конденсат, или возникнут другие
нарушения в работе агрегата.
3
РЕКОМЕНДАЦИИ ПО ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ
Выполнение следующих рекомендаций обеспечит экономию электроэнергии:
· Не на правляйте поток обработанного воздуха непосредственно на людей.
· Поддерживайте комфортную температуру воздуха, избегайте переохлаждения и перегрева поме
щения.
· В режиме охлаждения не допускайте попадания прямых солнечных лучей в помещение, закрывайте
окна шторами.
· Во избежание утечки охлажденного или нагретого воздуха из помещения не открывайте без необ
ходимости двери и окна.
· Для включения и отключения кондиционера в заданное время пользуйтесь таймером.
· Во избежание снижения эффективности или выхода кондиционера из строя не загораживайте по
сторонними предметами воздухозаборную и воздуховыпускную решетки.
· При длительном перерыве в работе отключите кондиционер от сети электропитания и извлеките
элементы питания из пульта управления. Когда кондиционер подключен к сети электропитания,
электроэнергия потребляется, даже если кондиционер не работает. При возобновлении эксплуата
ции подключите кондиционер к сети электропитания за 12 часов до начала работы.
· Загрязненный воздушный фильтр снижает эффективность охлаждения и нагрева, поэтому чистите
его каждые две недели.
УСТРОЙСТВО КОНДИЦИОНЕРА
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами. Управле
ние кондиционером осуществляется с пульта дистанционного управления или с панели управления и
индикации внутреннего блока.
r
ALARM
OPERATION TIMER
DEF./FAN
Панель управления и индикации внутреннего блока
SE
T
AUTO
E AURE T
M
COO
PERT C
L
DRY
HEAT
AF
N
HIGH
MED
TEMP
LO
M
W
O
D
E
ON FF
SWIN
/O
G
EO OM
FA
VE
SPE
IC
N
T
RUNN
EN D
INGCN
RSERT
E
MRTI E
LO
CK
CNCEL
A
4

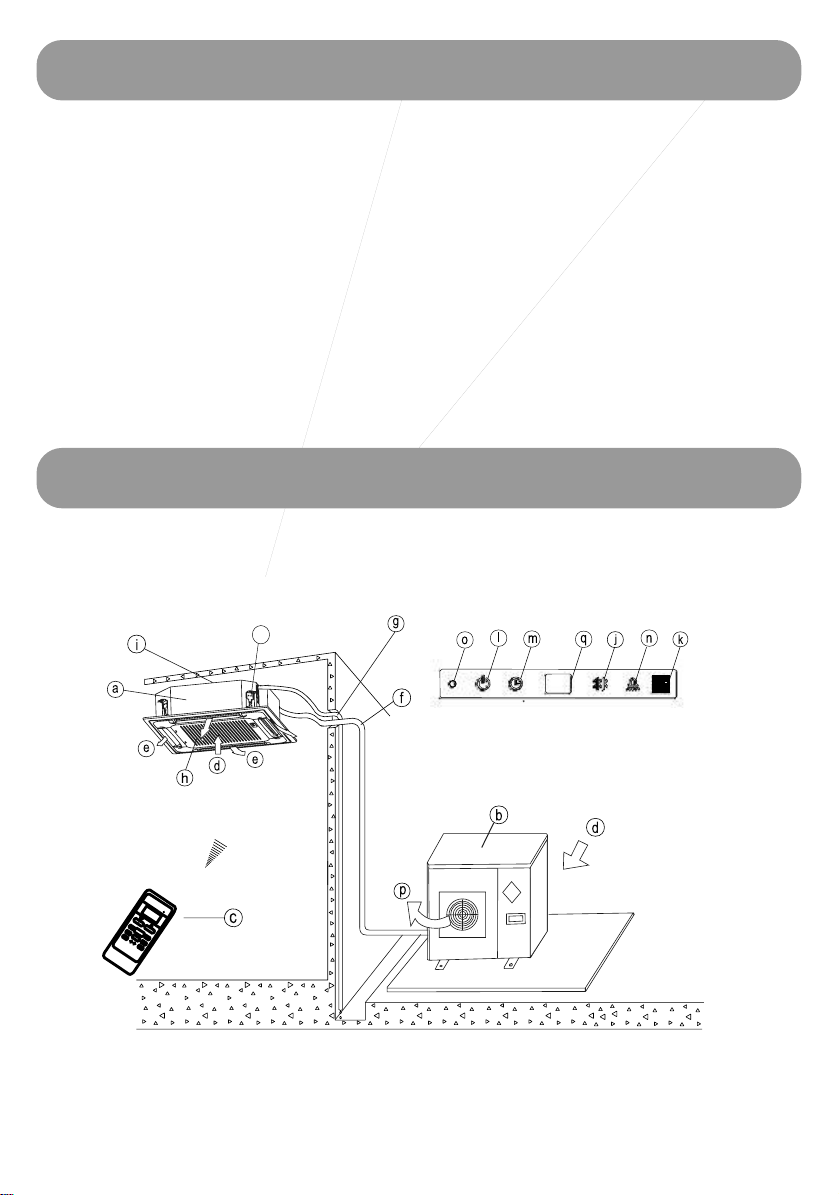

НАИМЕНОВАНИЕ УЗЛОВ И ДЕТАЛЕЙ КОНДИЦИОНЕРА
a) Внутренний блок
b) Наружный блок
c) Пульт дистанционного управления
d) Вход воздуха
e) Направляющая заслонка
f) Соединительные трубопроводы
g) Шланг для отвода конденсата
h) Воздухозаборная решетка с воздушным
фильтром
i) Монтажная пластина
j) Индикатор режима оттаивания DEF (в
моделях с режимами охлаждения и
обогрева) или вентиляции FAN (в моделях
только с режимом охлаждения)
k) Приемник ИКсигналов пульта ДУ
l) Индикатор электропитания
m) Индикатор таймера
n) Индикатор аварийного состояния
o) Кнопка аварийного управления
p) Выход воздуха\
q) Дисплей
r) Дренажный насос (встроенный)
ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
· Перед началом эксплуатации кондиционера внимательно изучите данную инструкцию. По всем во
просам обращайтесь в торговое представительство фирмыизготовителя.
· Кондиционер предназначен для поддержания комфортных условий в помещении. Используйте его
только по прямому назначению в соответствии с требованиями данной инструкции.
1. Предпусковые проверки
· Убедитесь, что воздушный фильтр установлен правильно.
· После длительного перерыва в работе кондиционера очистите воздушный фильтр. При постоянной
эксплуатации кондиционера чистите воздушный фильтр раз в две недели (см. раздел "Техническое
обслуживание").
· Следите, чтобы воздухозаборные и воздуховыпускные решетки внутреннего и наружного блоков не
были загорожены посторонними предметами.
2. Правила безопасной эксплуатации
· Во избежание поражения электрическим током и пожара не лейте воду или другую жидкость и не до
пускайте попадания брызг на внутренний блок и пульт дистанционного управления.
· Во избежание пожара не храните легковоспламеняющиеся материалы (клеи, лаки, бензин) рядом с
кондиционером.
· Во избежание травм и повреждения кондиционера не касайтесь воздухозаборных и воздуховыпуск
ных решеток при работе направляющей заслонки.
· Не просовывайте пальцы и посторонние предметы через воздухозаборную и воздуховыпускную ре
шетки. Это может привести к травме от вращающегося вентилятора.
· Во избежание травм не снимайте кожух с вентилятора наружного блока.
· Не включайте и не отключайте кондиционер сетевым выключателем. Используйте для этого кнопку
ON/OFF (ВКЛ/ОТКЛ) на пульте дистанционного управления.
· Не позволяйте детям играть с кондиционером.
· Не пытайтесь самостоятельно отремонтировать кондиционер. Обратитесь к квалифицированному
специалисту.
· Заземление обеспечивает безопасность при проведении ремонта и чистки кондиционера. Тем не ме
нее при проведении любых работ рекомендуется отключать его от сети электропитания выключате
лем.
5
УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
Температура наружного воздуха: от 21 до 43
Температура воздуха в помещении: от 17 до 32
о
С
о
о
С
С
ВНИМАНИЕ!
ОХЛАЖДЕНИЕ
Относительная влажность воздуха в помещении должна быть не
выше 80 %, иначе на поверхности кондиционера могут
образоваться капли конденсата. При высокой влажности
воздуха рекомендуется выбирать высокую скорость вращения
вентилятора.
(для моделей с режимом обогрева)
ОБОГРЕВ
ОСУШЕНИЕ
Температура наружного воздуха: от -5 до 24 С
Температура воздуха в помещении: от 0 30
Температура наружного воздуха: от 11 до 43
Температура воздуха в помещении: от 17 до 30
о
о
С
о
С
о
С
ВНИМАНИЕ!
· Эксплуатация кондиционера с нарушением указанных выше условий может привести к выходу его из
строя.

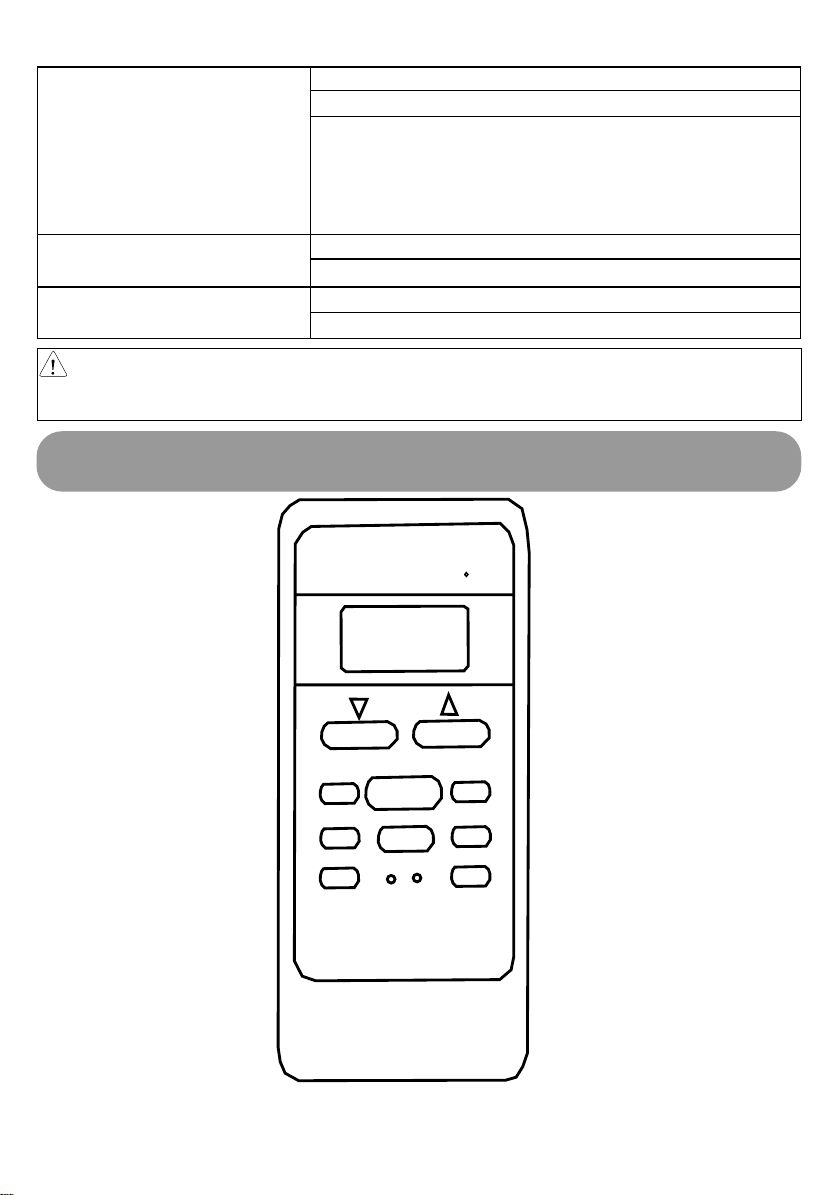

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
RE C U
T
FAN
H
HIG
MED
LOW
AUT
C
DRY
H
OO
EA
SET
O
L
T
TEMPERA
DE
O
M
SWING
ENT
V
ON/OFF
ECONOMIC
RESERT
TEMP
N N
LO
RU NI G
K
C
6
FAN SPEED
IMER
T
CANCEL
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Модель пульта ДУ и его характеристики:
Модель R51
Напряжения питания
Минимальное напряжение питания 2,4В
Рабочая дистанция (при напряжении питания 3В) 8 метров
Рабочий температурный диапазон
1. Кнопка уменьшения температуры (TEMP ): каждое нажатие уменьшает установку температуры
о
на 1
С.
2. Кнопка выбора режима работы (MODE) : при каждом нажатии изменяется режим работы в следу
ющем порядке:
AUTO COOL DRY HEAT FAN
(режим авто) (охлаждение) (осушение) (обогрев) (вентиляция)
3. SWING кнопка - нажимайте для изменения угла жалюзи.
4. Кнопка сброса (RESET): обнуляет все сделанные на пульте ДУ установки.
5. Кнопка экономичного режима: активирует или выключает экономичный режим. Рекомендуется
включать этот режим во время сна. Данная функция работает только с представленным пультом
типа R51.
6. Кнопка блокировки (LOCK): служит для блокировки/разблокировки сделанніх установок.
7. Нажмите кнопку “CANCEL” для отмены параметров таймера.
8. Кнопка таймера включения TIMER: используется для активации таймера включения и изменения
временной задачи. Каждое нажатие кнопки увеличивает установку на 0,5 часа, после установки 10
часов, каждое нажатие увеличивает установку таймера на 1 час. После установки таймера необходимо нажать кнопку подтверждения (ОК). Установка времени 0:00 сбрасывает установки таймера
включения.
9. Кнопка включения/выключения (ON/OFF): нажатие кнопки включает или выключает кондиционер.
10. Кнопка выбора скорости вентилятора (Fan speed): при каждом нажатии изменяется ско
рость в следующем порядке:
3B (используются два щелочных элемента
питания типа LR03)
от 5оС до +60оС
AUTO LOW MED HIGH
(режим авто) (низкая ) (средняя) (высокая)
11. Кнопка увеличения температуры (TEMP ): каждое нажатие увеличивает установку температуры
о
С.
на 1
12. Кнопка “VENT” - режим вентиляции.
7
ПУ
ЛЬ
Т ДИСТ
Управления кондиционером имеющего режим охлаждения и обогрева в режим управления кондиционером имеющего только режим охлаждения. Заводская установка режим охлаждения и обогрева.
16. Кнопка экономичного режима: активирует или выключает экономичный режим. Рекомендуется
включать этот режим во время сна. Данная функция работает только с представленным пультом ти
па R05, и внутренним блоком кондиционера только серии MUB.
ИНДИКА
1. Индикатор передачи. Индикатор передачи горит, когда дистанционное управление передает сигнал
внутреннему блоку.
2. Индикатор работы. Когда нажимается кнопка MODE, показывается текущий режим АВТО, ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ОБОГРЕВ, или режим “ВЕНТИЛЯТОР”.
3. Индикатор блокировки. Появляется при нажатии кнопки блокировки LOCK.
Исчезает при повторном нажатии кнопки LOCK.
4. Дисплей таймера показывает установку. Если включен режим включения по таймеру - “TIMER ON”,
если выключение по таймеру - “TIMER OFF”, если включение и выключение по таймеру - “TIMER ON/OFF”
5. Дисплей скорости вращения вентилятора. Показывает выбранную скорость вращения вентилятора АВТО,
“LOW”(МАЛАЯ), “MED” (СРЕДНЯЯ), “ HIGH” (БОЛЬШАЯ).
6. Цифровой дисплей. Показывает установленную температуру, а также включение и выключение таймера.
АНЦИОННОГО УПР
ЛЬ
А ДУ И ЕГО Ф
ТОР ПУ
U O
A
COOL
DR
HEA
Т
T
Y
T
F
h
АВЛЕНИЯ
УНКЦИИ
FAN
H
IG
H
MED
O
L W
8
ЛЬ
ИНСТРУКЦИЯ ПО Р
Установка и замена элементов питания:
сдвинуть подвижную крышку до упора и снять ее.
установить два щелочных элемента питания типа LR03, согласно указанной полярности на пульте ДУ.
установить подвижную крышку.
ВНИМАНИЕ!
· Во избежание нарушений работы пульта ДУ не вставляйте в него использованные элементы питания
или элементы питания разных типов.
· Если кондиционер не эксплуатируется в течение длительного времени, извлеките батарейки из пульта
ДУ. Иначе электролит может потечь и повредить пульт.
· При нормальной эксплуатации кондиционера средний срок службы элементов питания составляет полгода.
· Заменяйте элементы питания, если прием команды не подтверждается звуковым сигналом, или на
дисплее исчез значок передачи команд.
Автоматический режим (AUTO):
Включить питание кондиционера. Индикатор OPERATION на панели управления и индикации
внутреннего блока будет мигать.
1. Нажимая кнопка выбора режима работы (MODE) выбрать автоматический режим (AUTO).
2. Установить кнопками увеличения температуры (ADJUST ) и уменьшения температуры (ADJUST )
желаемое значение. Диапазон возможного изменения установленной температуры от +17оС до
о
+30
С.
3. Нажать кнопку включения/выключения ON/OFF на пульте ДУ. Кондиционер начнет работать и
будет светится индикатор OPERATION на панели управления и индикации внутреннего блока. В
данном режиме невозможно изменить скорости вентилятора внутреннего блока кондиционера.
4. В автоматическом режиме работы возможно использование экономичного режима.
Режимы охлаждения/обогрева/вентиляции (COOL, HEAT, FAN):
1. Установить кнопкой выбора режима работы (MODE) необходимый режим, охлаждения, обогрева,
или вентиляции (COOL, HEAT, FAN).
2. Установить кнопками увеличения температуры (ADJUST ) и уменьшения температуры (ADJUST )
желаемое значение. Диапазон возможного изменения установленной температуры от +17оС до
о
+30
С.
3. Установить кнопкой выбора скорости вентилятора (Fan speed) необходимое значение, режим авто,
низкая, средняя, высокая (AUTO,LOW,MED,HIGH)
4. Нажать кнопку включения/выключения ON/OFF на пульте ДУ. Кондиционер начнет работать в вы
бранном режиме, и будет светится индикатор OPERATION на панели управления и индикации внут
реннего блока. Выключается кондиционер кнопкой включения/выключения ON/OFF на пульте ДУ.
АБОТЕ С ПУ
ТОМ ДУ
Примечание: в режиме вентиляции (FAN) экономичный режим не работает, так же не работает уста
новка температуры.
Режим осушения (DRY):
1. Установить кнопкой выбора режима работы (MODE) режим осушения (DRY).
2. Установить кнопками увеличения температуры (ADJUST ) и уменьшения температуры (ADJUST )
желаемое значение. Диапазон возможного изменения установленной температуры от +17оС до
о
С.
+30
3. Нажать кнопку включения/выключения ON/OFF на пульте ДУ, кондиционер начнет работать в режи
ме осушения (DRY), и будет светится индикатор OPERATION на панели управления и индикации вну
треннего блока. Выключается кондиционер кнопкой включения/выключения ON/OFF на пульте ДУ.
4. В режиме осушения (DRY) экономичный режим не работает, так же не работает установка темпе
ратуры.
Работа с таймером:
Таймер включения и таймер выключения управляют работой кондиционера по установленным значе
ниям таймеров.
9
ТОМ ДУ
ИНСТРУКЦИЯ ПО Р
АБОТЕ С ПУ
ЛЬ
Работа с таймером включения (TIME ON):
1. Нажать кнопку TIME ON, появится значок таймера на дисплее пульта ДУ, индикатор часов и минут
будут мигать.
2. Нажать кнопку TIME ON снова для установки таймера.
3. Для изменения установок использовать кнопки таймера включения (TIME ON). Каждое нажатие
кнопки увеличивает установку на 0,5 часа, после установки 10 часов, каждое нажатие увеличивает
установку таймера на 1 час. После установки таймера необходимо нажать кнопку подтверждения
(OK).
4.Через 0,5 секунды сигнал будет передан с пульта ДУ на внутренний блок кондиционера.
Работа с таймером выключения (TIME OFF):
1. Нажать кнопку TIME OFF, появится значок таймера на дисплее пульта ДУ, индикатор часов и ми
нут будут мигать.
2. Нажать кнопку TIME OFF снова для установки таймера.
3. Для изменения установок использовать кнопки таймера выключения (TIME OFF). Каждое нажатие
кнопки увеличивает установку на 0,5 часа, после установки 10 часов, каждое нажатие увеличивает
установку таймера на 1 час. После установки таймера необходимо нажать кнопку подтверждения (OK).
4.Через 0,5 секунды сигнал будет передан с пульта ДУ на внутренний блок кондиционера.
Одновременная работа с таймерами включения (TIME ON) и выключения (TIME OFF):
1. Сделать установки таймера включения (TIME ON), согласно пунктам 1. и 2.
2. Сделать установки таймера выключения (TIME OFF), согласно пунктам 1. и 2.
3. В случае одновременной установки заданий таймера включения (TIME ON) и таймера выключения
(TIME OFF), не превышающих 10 часов, работа таймера выключения (TIME OFF) начинается через
0,5 часа после начала работы таймера включения (TIME ON).
В случае одновременной установки заданий таймера включения (TIME ON) и таймера выключения
(TIME OFF), превышающих 10 часов, работа таймера выключения (TIME OFF) начинается через 1
час после начала работы таймера включения (TIME ON).
4.Через 0,5 секунды сигнал будет передан с пульта ДУ на внутренний блок кондиционера.
Изменение установок таймеров:
Нажмите соответствующие кнопки, и переустановите значение таймера включения (TIME ON) и
таймера выключения (TIME OFF). Установка значения 0:00 на любом из таймеров приводит к его
выключению!
Примечание: Временные установки таймеров включения (TIME ON) и выключения (TIME OFF)
основаны на работе часов в пульте ДУ. Для работы с таймерами включения (TIME ON) и
выключения (TIME OFF) необходимо выставить часы на пульте ДУ.
ПРАВИЛА ПОЛЬЗОВАНИЯ ПУЛЬТОМ ДУ
Место расположения пульта ДУ:
· Подавая команды с пульта дистанционного управления,
направляйте ИКизлучатель на приемник сигналов ДУ,
расположенный на внутреннем блоке. Держите пульт ДУ
на расстоянии не более 8 м от внутреннего блока.
· Если задано время включения или отключения
кондиционера по таймеру, то пульт ДУ в заданное время
не более 8м
ST
TEMPERATURE
T
OAU
COLO
DR
Y
HEA
T
CE
F
A
N
HIG
H
MED
TE
LWO
MP
MODE
OO
N/F
SW
ING
F
ECOO
FAN S
NMIC
VENT
PEED
UN
RN
ING
TIM
SRE ER
T
ER
LOCK
NCE
LCA
автоматически посылает управляющий сигнал на
внутренний блок.
· Если пульт дистанционного управления находится в таком
месте, откуда затруднен прием сигналов, то включение
или отключение кондиционера по таймеру будет
производиться с задержкой в 15 минут.
10
ПРАВИЛА ПОЛЬЗОВАНИЯ ПУЛЬТОМ ДУ
ВНИМАНИЕ!
· Пульт ДУ не будет работать, если между ним и внутренним блоком расположены шторы, двери или
другие предметы.
· Не допускайте попадания на пульт воды и не подвергайте его воздействию прямых солнечных лучей и
источников тепла.
· Во избежание нарушения приема сигналов пульта ДУ не допускайте попадания прямых солнечных
лучей на приемник ИК-сигналов, расположенный на внутреннем блоке.
· Если другие электроприборы реагируют на сигналы пульта ДУ, отодвиньте их от кондиционера или
проконсультируйтесь с представителем торговой организации, у которой Вы приобрели кондиционер.
РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ПОТОКА ОБРАБОТАННОГО
ВОЗДУХА
Регулируя положение направляющих заслонок, задайте направление потока обработанного воздуха,
обеспечивающее равномерное распределение температуры и наиболее комфортные условия в
помещении.
1.Задание направления потока воздуха
Для изменения положения направляющей заслонки нажмите кнопку SWING. Заслонка начнет
покачиваться. Для остановки заслонки в заданном положении повторно нажмите кнопку SWING.
2. Автоматическое регулирование направления потока воздуха
Для включения автоматического покачивания заслонки нажмите кнопку SWING.
При включении этой функции направляющая заслонка будет автоматически покачиваться вверх
вниз. При отключении функции заслонка остановится в фиксированном положении. Угол
покачивания заслонки на каждой стороне кассеты составляет 30
(в том числе, если задано время включения кондиционера по таймеру) кнопка SWING не работает.
11
о
С. При отключенном кондиционере
ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА
Трехминутная задержка включения
Для защиты компрессора от коротких циклов предусмотрена трехминутная задержка включения кон
диционера после его отключения.
Перебои электропитания
При перебоях электропитания кондиционер полностью отключается.
· При возобновлении электропитания индикатор электропитания (OPERATION), расположенный на
панели управления и индикации внутреннего блока начинает мигать.
· Для включения кондиционера нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ.) на пульте дистанционного уп
равления.
· Грозовые разряды или работающий рядом радиотелефон могут вызвать нарушения в работе кон
диционера.
В этом случае отключите и снова включите электропитание кондиционера. Нажмите кнопку ON/OFF
(ВКЛ/ВЫКЛ.) на пульте дистанционного управления.
АВАРИЙНОЕ УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
С ПАНЕЛИ УПРАВЛЕНИЯ ВНУТРЕННЕГО БЛОКА
Аварийное управление применяется, если пульт ДУ уте
рян или вышел из строя, или разрядились элементы пи
тания. С помощью кнопки АВАРИЙНОГО УПРАВЛЕНИЯ
(MANUAL BUTTON), расположенной на панели управле
ния внутреннего блока, можно выбрать режим ОХЛАЖ
ДЕНИЯ (COOL) или АВТОМАТИЧЕСКИЙ режим работы
кондиционера (AUTO). Нажимая эту кнопку, выберите
режим работы кондиционера в следующей последова
тельности: АВТОМАТИЧЕСКИЙ, ОХЛАЖДЕНИЕ, конди
ционер ОТКЛЮЧЕН, снова АВТОМАТИЧЕСКИЙ и т.д.
OPERATION TIMER
DEF./FAN
ALARM
1. АВТОМАТИЧЕСКИЙ режим работы
Индикатор электропитания (OPERATION) загорается, и
кондиционер начинает работать в автоматическом ре
жиме. В этом режиме можно управлять кондиционером
с пульта ДУ.
2. Режим ОХЛАЖДЕНИЯ
Индикатор электропитания (OPERATION) начинает ми
гать, и кондиционер начинает работать в режиме ох
лаждения с высокой скоростью вращения вентилято
ра. В этом режиме управлять кондиционером с пульта
ДУ нельзя. Через 30 минут кондиционер переходит на
АВТОМАТИЧЕСКИЙ режим работы.
3. ОТКЛЮЧЕНИЕ
Индикатор электропитания (OPERATION) гаснет. Кон
диционер отключается.
12
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ!
· Перед тем, как приступить к чистке, выньте вилку из розетки.
Чистка внутреннего блока и пульта дистанционного управления:
· Чистку внутреннего блока и пульта ДУ выполняйте сухой мягкой тканью.
· Если внутренний блок слишком загрязнен, смочите ткань холодной водой.
· Запрещается чистить влажной тканью пульт ДУ.
· Во избежание повреждения краски или деталей кондиционера не пользуйтесь для чистки щетками и
не оставляйте их на поверхности внутреннего блока.
· Во избежание повреждения поверхности или деформации деталей кондиционера не пользуйтесь для
чистки бензином, растворителями, чистящими порошками или другими химически активными
веществами.
Перед длительным перерывом в работе кондиционера:
· Включите кондиционер на несколько часов в режиме вентиляции. Это позволит полностью просушить
его внутренние полости
· Отключите кондиционер и выньте вилку из розетки.
· Извлеките из пульта ДУ элементы питания.
Предпусковые проверки:
· Убедитесь, что воздушный фильтр установлен.
· Убедитесь, что воздухозаборная и воздуховыпускная решетки наружного блока не загорожены
посторонними предметами.
Чистка воздушного фильтра
· Воздушный фильтр очищает воздух, поступающий в кондиционер, от пыли и посторонних частиц. При
загрязнении фильтра производительность кондиционера резко снижается. При постоянной
эксплуатации кондиционера фильтр следует чистить каждые две недели.
· Если кондиционер установлен в помещении с запыленной атмосферой, то воздушный фильтр
следует чистить чаще.
· Если фильтр сильно загрязнен, замените его новым (воздушные фильтры можно приобрести по
отдельному заказу или купить в розничной продаже).
1. Откройте воздухозаборную решетку
Для этого одновременно нажмите на фиксаторы решетки к середине, как показано на рисунке А, и
потяните решетку вниз.
2. Снимите воздухозаборную решетку.
3. Извлеките воздушный фильтр.
4. Очистите фильтр пылесосом или сполосните его в чистой воде. Если фильтр сильно загрязнен,
почистите его мягкой щеткой и промойте в слабом моющем растворе, затем просушите в
прохладном месте.
13
Рис. 1 Рис. 2
· При чистке фильтра пылесосом держите его загрязненной поверхностью вверх (рисунок 1).
· При промывании фильтра в воде держите его загрязненной поверхностью вниз (рисунок 2).
ВНИМАНИЕ!
Не сушите фильтр на солнце или вблизи огня.
5. Установите воздушный фильтр в исходное положение.
6. Установите в исходное положение и закройте воздухозаборную решетку. Подсоедините кабель к
клеммам блока управления.
МОНТАЖ КОНДИЦИОНЕРА
Выбор места для монтажа:
· В режиме охлаждения кондиционер удаляет влагу из воздуха, поэтому следует предусмотреть
возможность прокладки шланга для отвода конденсата.
· Во избежание радиопомех устанавливайте кондиционер на расстоянии не менее 1м от бытовых
приборов, таких как телевизор, радиоприемник и т.п.
· Мощные радиопередатчики и другие источники высокочастотных помех могут вызвать нарушения в
работе кондиционера. Поэтому перед установкой проконсультируйтесь по этому вопросу с
представителем торговой организации, у которой Вы приобрели кондиционер.
· Не устанавливайте кондиционер в зоне возможной утечки легковоспламеняемых газов и жидкостей.
· Не устанавливайте кондиционер в зонах с высокой концентрацией паров машинного масла
(мастерская, гараж), соли (на морском побережье) и серного газа (вблизи горячих источников) в
атмосфере. При работе в таких условиях кондиционер быстро выходит из строя.
Защита от шума и вибрации:
· Во избежание повышенного шума и вибрации установите наружный блок на жесткое основание.
· Позаботьтесь о том, чтобы шум и горячий воздух от наружного блока не доставляли неудобство
соседям.
· Если агрегат сильно шумит, обратитесь к представителю торговой организации, у которой Вы
приобрели кондиционер.
Электромонтаж:
· Вилка кабеля электропитания оснащена контактом защитного заземления, поэтому не заменяйте ее
самостоятельно.
· Сетевая розетка должна соответствовать вилке кабеля электропитания.
· Не включайте и не отключайте кондиционер с помощью сетевой вилки. Пользуйтесь для этого
пультом ДУ или выключателем, расположенным на внутреннем блоке.
· Если потребляемая кондиционером сила тока 16А и выше, то его подключение необходимо через
распределительный электрощит.
· Для замены кабеля электропитания обратитесь в официальный сервисный центр.
Перемещение кондиционера на новое место:
Для перемещения кондиционера на новое место обратитесь к представителю торговой организации,
у которой Вы приобрели кондиционер, поскольку это связано с удалением хладагента из системы,
вакуумированием холодильного контура и проведением других специальных операций.
14
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Неисправности и их возможные причины:
Неисправность Возможная причина Действия
Кондиционер не
работает
Недостаточная
холодо или теп
лопроизво
дительность
Кондиционер
работает, но не
охлаждает и не
обогревает
помещение
Если кондиционер работает неисправно, немедленно отключите электропитание. По
вопросам устранения неисправности обратитесь в торговое представительство фирмы
изготовителя, назовите модель кондиционера, условия эксплуатации и неисправность
Перебои в электропитании Подождите, пока восстановится
электропитание
Вилка не плотно вставлена в розетку Плотно вставьте вилку в розетку
Перегорел плавкий предохранитель Замените плавкий предохранитель
Разрядились элементы питания
Замените элементы питания
пульта дистанционного управления
Задано время включения
кондиционера по таймеру
Подождите, пока кондиционер
включится по таймеру, или отмените
настройку таймера
Задана слишком высокая или
слишком низкая температура
Правильно задайте температуру
воздуха
воздуха в помещении
Воздушный фильтр забит пылью Очистите воздушный фильтр
Посторонние предметы
Удалите посторонние предметы
загораживают воздухозаборную или
воздуховыпускную решетку
наружного блока
Открыты двери или окна Закройте двери и окна
Посторонние предметы
загораживают воздухозаборную или
Удалите посторонние предметы,
затем включите кондиционер
воздуховыпускную решетку
наружного блока
Действует трехминутная задержка
Немного подождите
включения компрессора
Неправильно задана температура
Правильно задайте температуру
воздуха
ОСТОРОЖНО!
При обнаружении следующих неисправностей немедленно отключите кондиционер и выньте
вилку из розетки.
· Индикаторы мигают с частотой 5 раз в секунду. Вы отключили и через 23 минуты снова включили
электропитание, но индикаторы продолжают мигать.
· Ненадежно выполняются команды, подаваемые с пульта дистанционного управления или с помощью
кнопки аварийного управления.
· Часто перегорает плавкий предохранитель или отключается автоматический выключатель.
· Внутрь кондиционера попали посторонние предметы или вода.
· Другие нарушения в работе кондиционера.
15
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ПУЛЬТЕ ДУ
Перед тем, как обратиться в сервисный центр или к специалисту по ремонту, выполните следующие
рекомендации.
Невозможно изменить настройку
Неисправность Возможная причина Разъяснение
Невозможно изменить
скорость вращения
вентилятора.
На дисплее пульта не отображается значок " " передачи команд ДУ на внутренний блок
Неисправность Возможная причина Пояснение
При нажатии кнопки ON/OFF
(ВКЛ/ОТКЛ) команда ДУ не
передается на внутренний блок
Неисправность Возможная причина Пояснение
На дисплее не отображается
значение заданной температуры.
Неисправность Возможная причина Пояснение
По истечении заданного времени
работы по таймеру дисплей
погас.
По истечении заданного времени
работы по таймеру с дисплея
исчезла надпись TIMER ON.
На дисплее отображается
надпись "AUTO"
(АВТОМАТИЧЕСКИЙ
РЕЖИМ РАБОТЫ).
На дисплее отображается
надпись "DRY" (ОСУШЕНИЕ).
· Разрядились элементы питания
пульта дистанционного
управления.
На дисплее не отображается значение температуры
· На дисплее отображается
надпись FAN ONLY (режим
ВЕНТИЛЯЦИИ).
С дисплея исчезают значки
· Кондиционер отключился по
таймеру.
· Кондиционер включился по
таймеру.
В автоматическом режиме кондиционер
автоматически выбирает скорость вращения
вентилятора.
В режиме осушения кондиционер
автоматически выбирает скорость вращения
вентилятора. Вручную выбрать скорость
вращения вентилятора можно только в
режимах ОХЛАЖДЕНИЕ, ВЕНТИЛЯЦИЯ и
ОБОГРЕВ.
Команда не передается изза
отсутствия электропитания
пульта ДУ.
В режиме ВЕНТИЛЯЦИИ задать
температуру воздуха нельзя.
По истечении заданного времени
работы по таймеру кондиционер
отключается.
По истечении заданного времени
по таймеру кондиционер
автоматически включается, и на
панели управления загорается
соответствующий индикатор.
Отсутствует звуковой сигнал, подтверждающий прием команды ДУ
Неисправность Возможная причина Пояснение
При нажатии кнопки ON/OFF
(ВКЛ/ОТКЛ) пульта ДУ во внут
реннем блоке не раздается зву
ковой сигнал, подтверждающий
прием команды
Не работают кнопки пульта
дистанционного управления.
· При нажатии кнопки ИК
излучатель пульта ДУ не был
направлен на приемник
сигналов внутреннего блока.
16
Направьте ИКизлучатель пульта
ДУ на приемник сигналов
внутреннего блока и дважды
нажмите кнопку ON/OFF
Нажмите кнопку RESET
ОСОБЕННОСТИ РАБОТЫ КОНДИЦИОНЕРА,
НЕ СВЯЗАННЫЕ С ЕГО НЕИСПРАВНОСТЬЮ
1. Из внутреннего блока выходит холодный белый туман
Возможные причины:
• Высокая влажность воздуха в охлаждаемом помещении (особенно в зонах с высокой концентраци
ей пыли и паров масла);
• Если кондиционер включился в режиме ОБОГРЕВА сразу после завершения цикла оттаивания, из
него могут выходить пары воды.
2. Необычный шум
• Во время работы кондиционера может раздаваться продолжительный низкий шипящий звук. Этот
звук вызван течением хладагента в трубопроводах, соединяющих внутренний и наружный блоки.
• Во время оттаивания или сразу после отключения кондиционера может раздаваться шипящий звук,
связанный с изменением расхода хладагента или прекращением его течения.
• При включении и отключении кондиционера может быть слышно потрескивание, которое вызвано с
тепловым расширением пластмассовых деталей кондиционера при изменении их температуры.
3. Из внутреннего блока вылетает пыль
Это может произойти при первом включении кондиционера после длительного перерыва в эксплуа
тации.
4. Из внутреннего блока исходит неприятный запах
Запах, исходящий от стен, мебели или возникающий при курении, может накапливаться в кондици
онере и затем выходить в помещение.
5. Переход в режим ВЕНТИЛЯЦИИ при включении режима ОХЛАЖДЕНИЯ
• Переход в режим вентиляции происходит автоматически для предотвращения обмерзания теплооб
менника. Через некоторое время режим охлаждения возобновится.
• При достижении заданного значения температуры воздуха компрессор отключается, и кондиционер
работает в режиме вентиляции. То же происходит в режиме обогрева.
РЕМОНТ
Если возникли нарушения нормальной работы кондиционера, немедленно отключите электропита.
ние и обратитесь в торговую организацию, у которой Вы приобрели кондиционер. Назовите модель,
опишите условия эксплуатации и неисправность.
Не пытайтесь ремонтировать кондиционер самостоятельно, обратитесь к квалифицированному спе.
циалисту.
СРОК ЭКСПЛУАТАЦИИ
Срок эксплуатации прибора составляет 10 лет при условии соблюдения соответствующих правил по
установке и эксплуатации.
ПРАВИЛА УТИЛИЗАЦИИ
По истечении срока службы прибор должен подвергаться утилизации в соответствии с нормами, пра
вилами и способами, действующими в месте утилизации.
17
Loading...
