Neoclima NS/NU-HAX07R, NS/NU-HAX09R, NS/NU-HAX12R, NS/NU-HAX18R, NS/NU-HAX24R User guide [ru]

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И

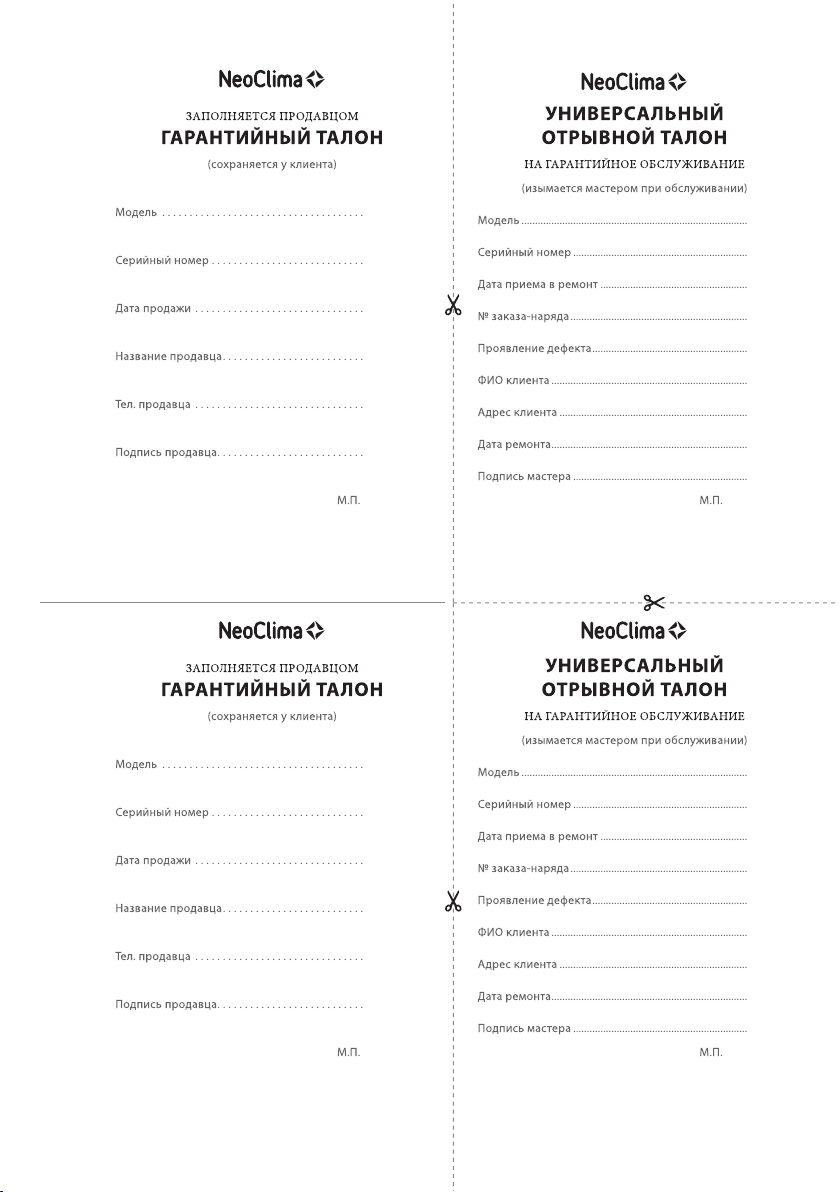

ГАРАНТИЙНЫЙ ТАЛОН

СПЛИТ СИСТЕМА НАСТЕННОГО ТИПА

МОДЕЛЬ

NS/NU-HAX07R
NS/NU-HAX09R
NS/NU-HAX12R
NS/NU-HAX18R
NS/NU-HAX24R
NS/NU-HAX28R
NS/NU-HAX36R

NS/NU-HAX07RWI
NS/NU-HAX09RWI
NS/NU-HAX12RWI
NS/NU-HAX18RWI
NS/NU-HAX24RWI

ВАМ СЛЕДУЕТ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ
ДО ИСПОЛЬЗОВАНИЯ И СОХРАНЯТЬ ЕЕ В ДАЛЬНЕЙШЕМ

2

СОДЕРЖАНИЕ

1. Назначение кондиционера .............................................................3

2. Меры безопасности .........................................................................4

3. Технические характеристики ...................................................... 6

4. Устройство и составные части .......................................................9

5. Управление кондиционером ........................................................ 10

6. Условия эксплуатации кондиционера ....................................... 16

7. Требования при эксплуатации ...................................................... 17

8. Уход и техническое обслуживание ............................................ 19

9. Сбои в работе, причины и способы устранения .....................21

10. Правила реализации .....................................................................22

11. Правила утилизации ....................................................................... 23

12. Гарантия и сервис ..........................................................................24

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

1. НАЗНАЧЕНИЕ КОНДИЦИОНЕРА

Кондиционер бытовой типа сплит-система предназначен для создания оптимальной
температуры воздуха при обеспечении санитарно гигиенических норм в жилых, общественных и
административнобытовых помещениях.

Кондиционер осуществляет охлаждение, осушение, нагрев (исключение модели работающие только
на охлаждение), вентиляцию и очистку воздуха от пыли.

3

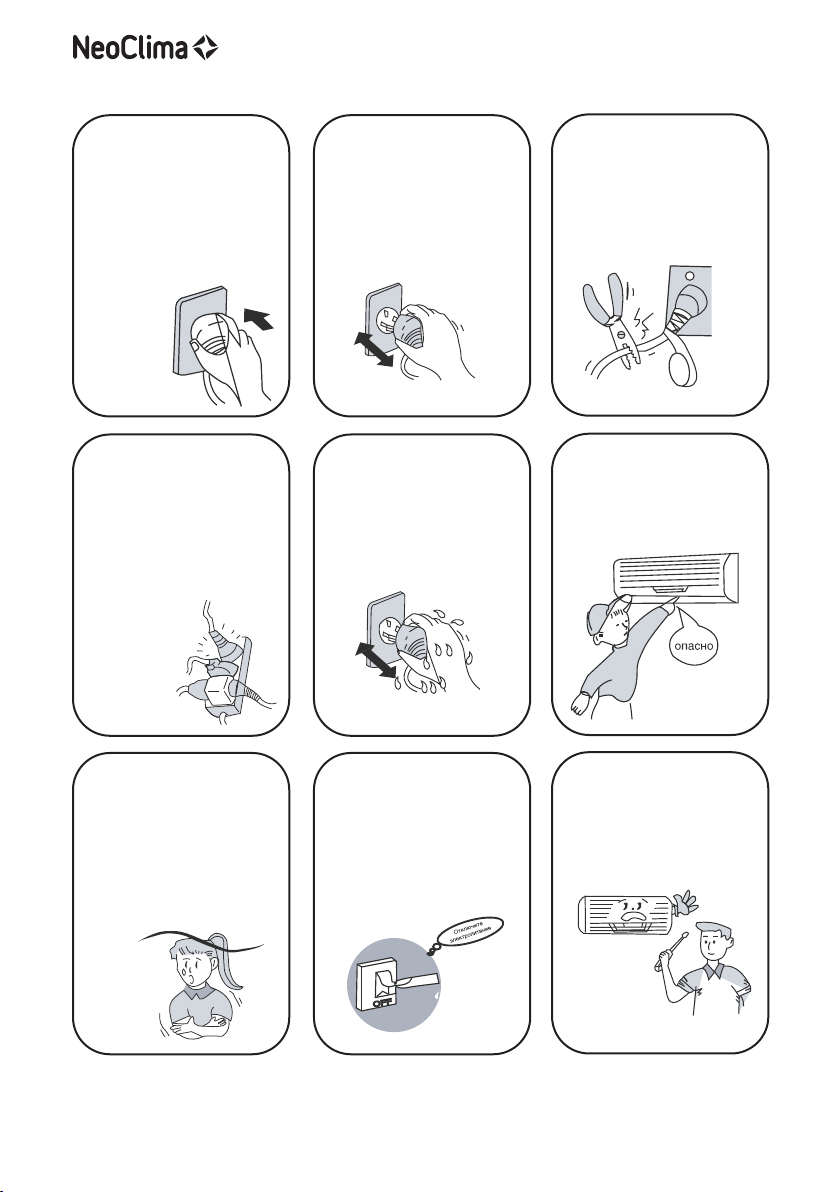

2. МЕРЫ БЕЗОПАСНОСТИ

Штепсель питания должен быть плот­но вставлен в розетку.
Несоблюдение данного требования
может привести к поражению элек­трическим током, перегреву и возник­новению пожара.

He применяйте удлинители силовых
линий и не используйте розетку для
одновременного питания другой элек­трической аппаратуры. Это может
привести к поражению электрическим
током и возникновению пожара.

Во время работы не вынимайте
штепсель питания из розетки.
Несоблюдение данного требования
может привести к поражению
электрическим током или
возникновению пожара.

Не эксплуатируйте кондиционер с
мокрыми руками.
Это может привести к поражению
электрическим током.

Никогда не наращивайте кабель
питания. Это может привести к
перегреву и явиться причиной пожара.

Не вставляйте руки, палки и т.п. в
воздухозаборное и воздуховыпускное
отверстия. Это может быть опасно.

Не направляйте холодный воздушный
поток на людей в течение длительного
периода времени. Это может привести
к ухудшению физического состояния и
проблемам со здоровьем

4

При появлении признаков горения
или дыма, пожалуйста, отключите
электропитание и свяжитесь с
центром обслуживания компании

Neoclima

У Не пытайтесь самостоятельно
чинить воздушный кондиционер.
Это может привести к еще большим
неисправностям.

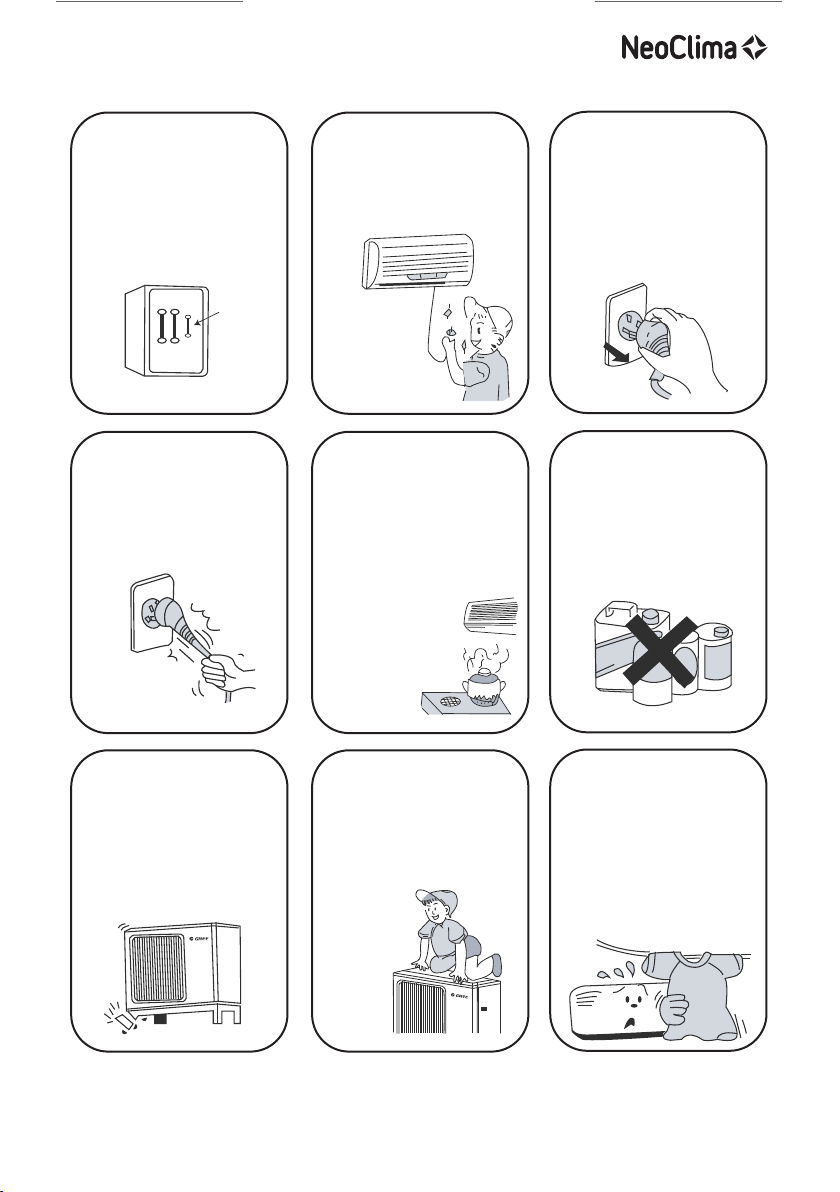

МЕРЫ БЕЗОПАСНОСТИ

He используйте вместо предусмотрен­ного предохранителя «жучки» и про­чие подобные устройства. Это может
привести к поломкам или пожару.

Провод

Не вытаскивайте штепсель питания из
розетки, держась за кабель питания.
Это может привести к пожару и пора­жению электрическим током.

Обязательно вынимайте штепсель из
розетки питания в случае д лительного
простоя кондиционера воздуха.

Не размещайте нагревательные
приборы рядом с кондиционером
воздуха.
Поток воздуха от кондиционера
может привести к недостаточной
производительности нагревательного
прибора.

При проведении чистки необходимо
прекратить работу кондиционера и
отключить подачу питания.
В противном случае возможно
поражение электрическим током.

He допускайте размещения рядом с
блоками горючих
смесей и распылителей.
Существует опасность воспламенения

Убедитесь в том, что стойка для уста­новки блока достаточно прочна. В
противном случае возможно падение
блока, сопровождающееся нанесени­ем травм и т.п.

Не облокачивайтесь и не становитесь
на верхнюю часть наружного блока.
Падение наружного блока может быть
опасным.

Не загораживайте воздухозаборное
и воздуховыпускное отверстия
наружного и внутреннего блоков.
Это может вызвать падение
мощности кондиционера и привести к
нарушению его работы.

5

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сплит-система настенного типа серии «G-Plasma»

Модель NU/NS-HAX07R NU/NS-HAX09R NU/NS-HAX12R

Мощность охлаждения, Вт 2250 2550 3250

Мощность нагрева, Вт 2300 2650 3400

Расход воздуха максимальный, м3/ч 520 520 590

Уровень шума внутреннего блока, дБ(А) 26/35/37/40 26/31/37/40 33/36/39/42

Уровень шума наружного блока максимальный, дБ(А) 49 49 52

Электропитание, В/Гц/Ф 220-240В/50/1 220-240В/50/1 220-240В/50/1

Подача электропитания, блок на внутренний на внутренний на внутренний

Кабель электропитания, N x mm2 3х1,5 3х1,5 3х1,5

Кабель межблочный, N x mm2 5х1,5 5х1,5 5х1,5

Класс энергоэффективности A/A A /A A/A

Коэффициент энергоэффективности (EER) 3,21 3,21 3,22

Коэффициент энергоэффективности (COP) 3,61 3,61 3,61

Мощность потребляемая в режиме "Охлаждение", Вт 700 794 1009

Мощность потребляемая в режиме "Нагрев", Вт 637 734 942

Ток в режиме охлаждения рабочий, А 3,5 3,7 4,8

Ток в режиме нагрева рабочий, А 3,1 3,3 4,6

Размеры внутреннего блока, мм (ВхГхД) 250х185х698 250х185х698 250х185х773

Размеры наружного блока, мм (ВхГхД) 450х293х710 450х293х710 555х330х732

Вес внутреннего блока (брутто/нетто), кг 8,7/7,5 8,9/7,7 9,6/8,5

Вес наружного блока (брутто/нетто), кг 24,3/22,3 26,7/24,7 30,5/28

Диапазон температур уличного воздуха в режиме "Охлаждение", С от +18 до +43 от +18 до +43 от +18 до +43

Диапазон температур уличного воздуха в режиме "Нагрев", С от -15 до +24 от -15 до +24 от -15 до +24

Заводская заправка фреоном, кг 0,55 0,56 0,73

Марка компрессора GREE GREE GREE

Тип фреона R410А R410А R410А

Диаметр фреоновой трассы - Газ, дюйм 3/8" 3/8" 1/2"

Диаметр фреоновой трассы - Жидкость, дюйм 1/4" 1/4" 1/4"

Максимальная длина фреонопроводов, м 15 15 20

Максимальный перепад высот между блоками, м 10 10 10

6

NU/NS-HAX18R NU/NS-HAX24R NU/NS-HAX28R NU/NS-HAX36R

4800 6155 8500 9500

5158 6700 8900 9800

650 900 1250 1250

32/34/38/41 35/41/43/48 37/40/45/48 41/42/47/48

53 56 60 58

220-240В/50/1 220-240В/50/1 220-240В/50/1 220-240В/50/1

на внутренний на внутренний на наружный на наружный

3х1,5 3х2,5 3х4,0 3х4,0

5х1,5 6х2,5 7х2,5 7х2,5

A/A A /A А /А A/С

3,25 3,21 3,25 3,21

3,61 3,61 3,61 3,21

1477 1917 2615 2960

1428 1856 2465 3050

6,62 8,89 12 13,1

6,4 8,23 11,5 13,5

289х215х849 300х225х970 325х245х1080 325х246х1078

555х350х802 555х376х873 660х402х958 790х427х980

11,9/10,8 15,7/13,6 19,6/16,9 20/16,5

41/38,5 46/43 60,6/56,9 72/67

от +18 до +43 от +18 до +43 от +18 до +43 от +18 до +43

от -15 до +24 от -15 до +24 от -15 до +24 от -7 до +24

1 1,28 1,9 2,05

GREE GREE GREE GREE

R410А R410А R410А R410А

1/2" 1/2" 5/8" 5/8"

1/4" 1/4" 1/4" 1/4"

25 25 30 30

10 10 10 10

7

INVERTER NU/NS-

Мощность охлаждения, Вт 400 - 2960 400 - 3370 900 - 3700 1000-5300 1780-6500

Мощность нагрева, Вт 500 - 3400 527 - 3785 900 - 4000 1000-5650 1300-7000

Расход воздуха максимальный, м3/ч 520 520 590 850 900

Уровень шума внутреннего блока, дБ(А) 27/33/38/40 27/33/38/40 28/33/37/43 31/38/42/46 31/38/46/49

Уровень шума наружного блока максимальный, дБ(А) 51 51 52 55 57

Электропитание, В/Гц/Ф 220-240В/50/1 220-240В/50/1 220-240В/50/1 220-240В/50/1 220-240В/50/1

Подача электропитания, блок на наружный на наружный на наружный на наружный на наружный

Кабель электропитания, N x mm2 3х1,5 3х1,5 3х1,5 3х1,5 3х2,5

Кабель межблочный, N x mm2 5х1,5 5х1,5 5х1,5 5х1,5 5х2,5

Коэффициент энергоэффективности EER 3,45 3,4 3,23 3,39 3,21

Коэффициент энергоэффективности COP 3,85 3,65 3,81 3,88 3,65

Мощность потребляемая в режиме "Охлаждение", Вт 200 - 980 200 - 1150 220 - 1400 420-1800 450-2300

Мощность потребляемая в режиме "Нагрев", Вт 200 - 1230 200 - 1320 220 - 1550 420-1900 450-2200

Ток в режиме охлаждения рабочий, А 3,3 3,8 4,97 5,9 8,89

Ток в режиме нагрева рабочий, А 3,5 3,9 4,22 5,8 7,88

Размеры внутреннего блока, мм (ВхГхД) 250х185х698 250х185х773 250х185х773 300х225х970 300х225х970

Размеры наружного блока, мм (ВхГхД) 450х293х710 450х293х710 555х330х732 555х330х732 555х376х873

Вес внутреннего блока (брутто/нетто), кг 8,6/7,4 8,7/7,5 9,5/8,4 16/13,5 14,8/12,7

Вес наружного блока (брутто/нетто), кг 22,8/20,8 23/21 28/25,5 29/26,5 38,5/35,5

Диапазон температур уличного воздуха в режиме
"Охлаждение", С

Диапазон температур уличного воздуха в режиме
"Нагрев", С

Заводская заправка фреоном, кг 0,45 0,5 0,39 0,75 1

Марка компрессора GREE GREE GREE GREE GREE

Тип фреона R32 R32 R32 R32 R32

Диаметр фреоновой трассы - Газ, дюйм 3/8" 3/8" 3/8" 3/8" 1/2"

Диаметр фреоновой трассы - Жидкость, дюйм 1/4" 1/4" 1/4" 1/4" 1/4"

Максимальная длина фреонопроводов, м 15 15 15 25 25

Максимальный перепад высот между блоками, м 10 10 10 10 10

HAX07RWI

от -15 до +43 от -15 до +43 от -15 до +43 от -15 до +43 от -15 до +43

от -15 до +24 от -15 до +24 от -15 до +24 от -15 до +24 от -15 до +24

NU/NS-

HAX09RWI

NU/NS-

HAX12RWI

NU/NS-

HAX18RWI

NU/NS-

HAX24RWI

8

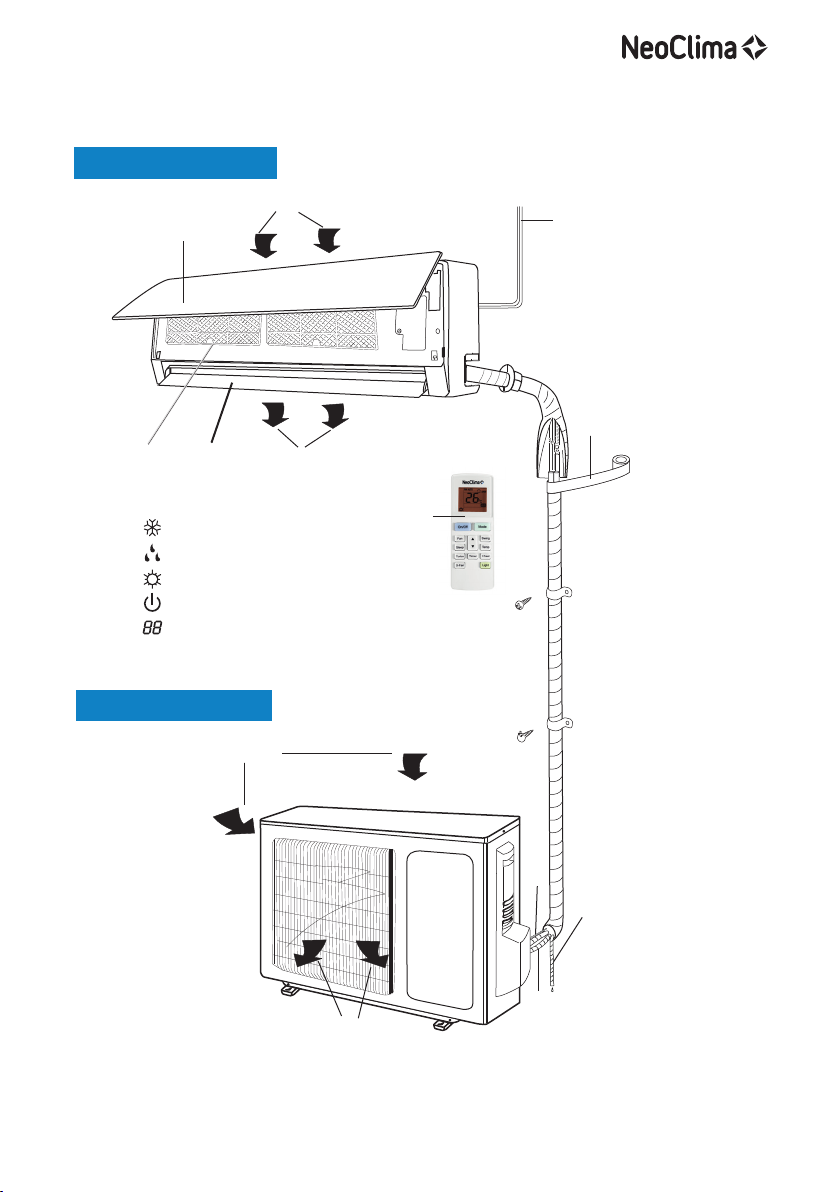

4. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

Внутренний блок

Вход воздуха

3

1

4

Охлаждение
Осушение
Нагрев
Работа
Заданная температура

Наружный блок

Вход воздуха

5

Выход воздуха

2

1. Кабель питания

2. Пульт управления

3. Панель передняя

4. Фильтр-сетка

5. Жалюзи

6. Фреоновые трубки

7. Скотч

8. Монтажный кабель

9. Дренажная трубка

8

9

6

Выход воздуха

9

5. УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ

5.1 ПУЛЬТ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ

• Для управления кондиционера применяется инфракрасный дистанционный пульт.

• При управлении расстояние между пультом и внутренним блоком должно быть не более 8 м.

• В момент передачи сигнала между пультом и блоком не должно быть предметов, мешающих
прохождению сигнала.

• Пульт управления должен находиться на расстоянии не менее 1 м от телевизионной и радиоаппаратуры.

• Не роняйте и не ударяйте пульт, а также не оставляйте его под прямыми солнечными лучами.

1

15

16

10

2

9

*

Wi-Fi

NU/NS-HAX07R; NU/NS-HAX09R;
NU/NS-HAX12R; NU/NS-HAX24R;

NU/NS-HAX28R;

NS/NU-HAX07RWI; NS/NU-HAX09RWI;

NS/NU-HAX12RWI; NS/NU-HAX18RWI;

NS/NU-HAX24RWI; NS/NU-HAX28RWI;

3

4

6

17

5

8

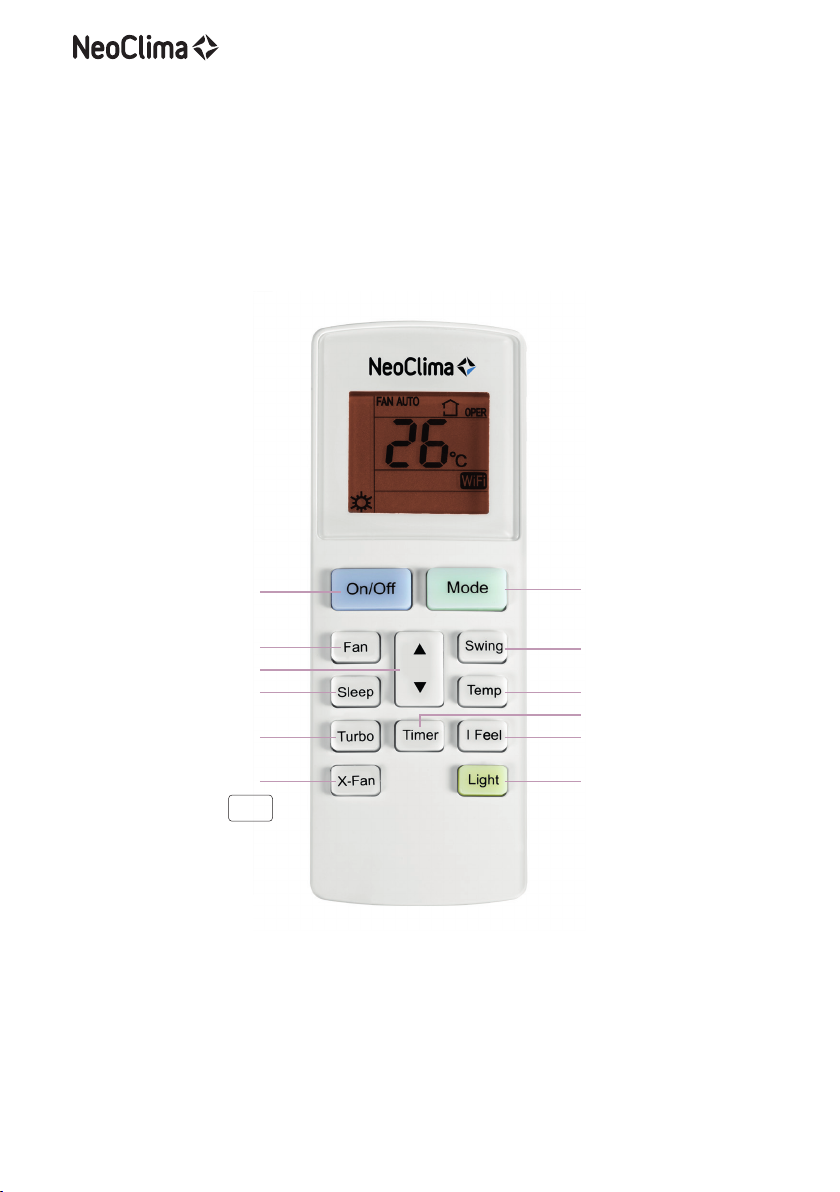

Рис. 5.1

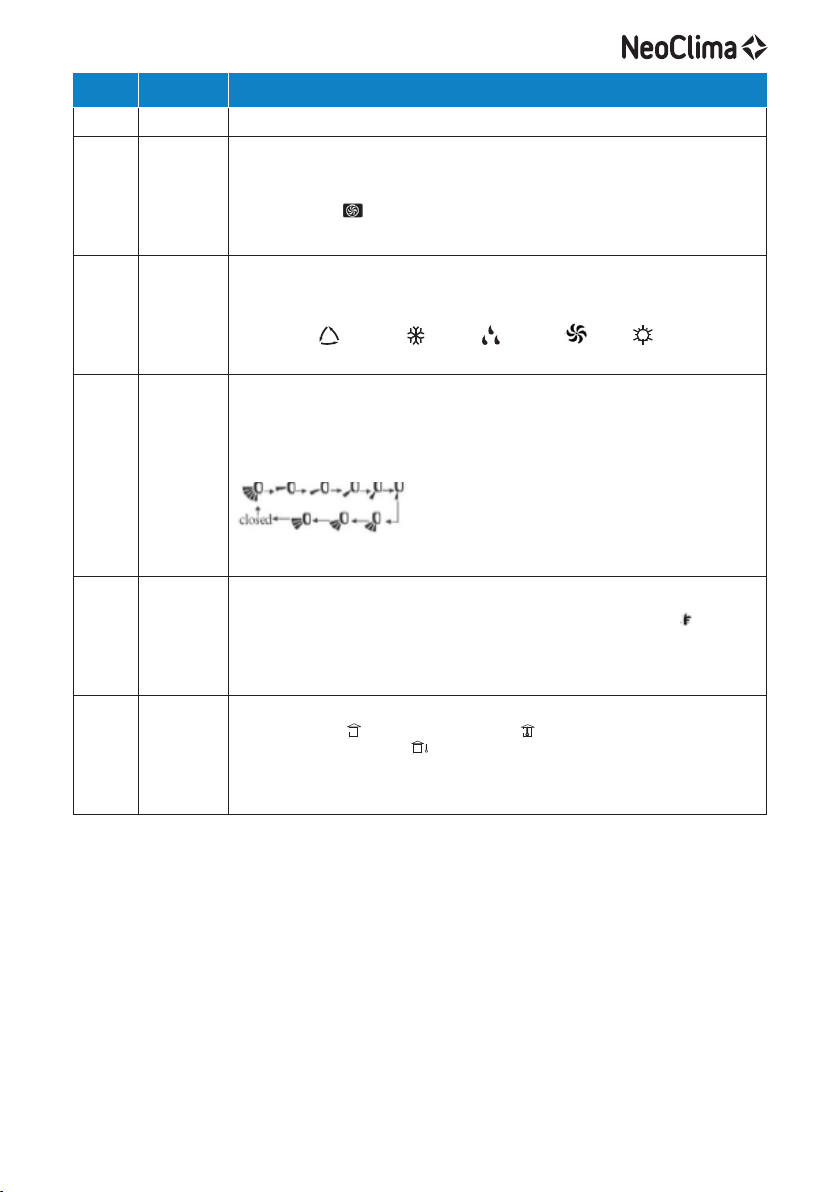

Описание кнопок пульта приведено в таблице 5.1.

10

№

1 ON/OFF Нажмите кнопку ON/OFF для включения или выключения кондиционера

Кнопка Комментарии

2 TURBO

3 MODE

4 SWING

5 I FEEL

6 TEMP

Нажатием кнопки TURBO включается режим усиленного охлаждения или обогрева. При этом вентилятор
начинает вращаться с повышенной скоростью относительно имеющихся режимов скоростей. На дисплее
высвечивается знак .

Нажатием кнопки MODE выбирается режим работы в следующей последовательности

Автоматический Охлаждение Осушение Вентиляция Обогрев

Нажатием кнопки включается автоматическое качание горизонтальных жалюзи или устанавливается одно
из фиксированных положений.
С каждым нажатием кнопки положение горизонтальных жалюзи изменяется в следующей последователь­ности.

Нажатием кнопки I FEEL включается и выключается функция определения температуры воздуха в поме­щении по датчику на дистанционном пульте управления. На дисплей выводится индикация . Каждые
10 мин. с пульта на внутренний блок посылается сигнал подтверждения. В случае если сигнал не будет
получен, кондиционер начинает работать в соответствии с датчиком температуры, установленным во
внутреннем блоке.

Нажатием кнопки TEMP осуществляется переключение индикации температуры:
заданная температура температура внутри помещения — температура снаружи помещения
— температура снаружи помещения
При включении кондиционера на дисплей по умолчанию выводится заданная температура.
Отображение температуры снаружи помещения не доступно для кондиционеров данной серии.

11

№

8 LIGHT* Нажатием кнопки LIGHT включается и выключается подсветка ЖК-дисплея внутреннего блока.

9

10 SLEEP

15 FAN

Кнопка Комментарии

Нажатием кнопки X-FAN в режиме охлаждения или осушения включается и выключается функция
самоочистки.
При включенной функции самоочистки после выключения кондиционера вентилятор внутреннего блока
будет вращаться еще несколько минут, чтобы осушить поверхности теплообменника. При включенной

X-FAN

или

Wi-Fi

функции самоочистки на дисплее пульта отображается индикация .

Wifi управление кондиционером становится доступно только после приобретения специального Wifi
адаптера и его установки во внутренний блок кондиционера.
Нажатием кнопки Wifi включается режим управления кондиционером по беспроводной технологии wifi
В этом случае используйте мобильное приложение управление кондиционером «GreeSmart»
Одновременное нажатие MODЕ +Wifi длительностью более 1 сек. возвращает wifi к заводским настройкам
*wifi управление доступно только для моделей:
NS/NU-HAX09RWI;NS/NU-HAX12RWI; NS/NU-HAX18RWI;NS/NU-HAX24RWI

Нажатием кнопки SLEEP включается и выключается функция сна. При этом на дисплее напротив данной
функции загорается индикация .
Функция сна доступна только в режимах охлаждения, обогрева и осушения.
Режим сна отключается при выключении кондиционера .

Нажатием кнопки FAN скорость вентилятора меняется в следующей последовательности:
Auto — Низкая — Средняя — Высокая
В режиме Auto скорость вентилятора задается автоматически в зависимости от температуры окружающего
воздуха в соответствии с заводской настройкой.
Настройка скорости вращения вентилятора сохраняется при изменении режима работы кондиционера. В
режиме осушения вентилятор автоматически вращается на низкой скорости.

16 TEMP

17 TIMER

*Данная функция присутствует не во всех моделях

Нажатием кнопки или значение задаваемой температуры воздуха внутри помещения увеличивается
или уменьшается на 1 °С соответственно.

Кнопкой TIMER задается режим включения или выключения кондиционера по таймеру в заданное время.
Если кондиционер выключен, то задается время, через которое кондиционер включится. Если кондиционер
включен, то задается время, через которое кондиционер выключится.

12

5.2. ПОРЯДОК РАБОТЫ КОНДИЦИОНЕРА В РАЗЛИЧНЫХ РЕЖИМАХ

• В режиме охлаждения или нагрева кондиционер поддерживает заданную температуру с точностью ±1 °С.

• Если заданная температура в режиме охлаждения выше температуры окружающего воздуха более чем на 1

°С, кондиционер не включится.

• Если заданная температура в режиме нагрева ниже температуры окружающего воздуха более чем на 1 °С,

кондиционер не включится.

• В режиме AUTO температура не регулируется вручную, кондиционер автоматически поддерживает

комфортную температуру 23±2° С. Если температура +20 °С, кондиционер автоматически начнет работу в
режиме нагрева. При достижении температуры +26 °С кондиционер включится в режим охлаждения.

• В режиме осушения кондиционер поддерживает заданную температуру с точностью ±2 °С. Если при

включении кондиционера температура в помещении выше заданной более чем на 2 °С, то кондиционер
будет работать в режиме охлаждения.

• Если в режиме осушения температура в помещении ниже заданной более чем на 2 °С компрессор и

вентилятор наружного блока не работает, вентилятор внутреннего блока вращается с низкой скоростью.

• В режиме сна при работе на охлаждение после первого часа работы заданная температура автоматически

повышается на 1 °С, после второго часа еще на 1 °С. Далее заданная температура остается без изменения.

• В режиме сна при работе на нагрев после первого часа работы заданная температура автоматически

понижается на 1 °С, после второго часа еще на 1 °С. Далее заданная температура остается без изменения.

В режиме сна функция TIMER не включается.

5.3. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

5.3.1 Функция самоочистки

Функция самоочистки необходима для удаления влаги с поверхности испарителя и внутренних полостей
блока. Удаление влаги предотвращает появление и рост бактерий внутри блока.
При включенной функции самоочистки после выключения кнопкой ON/OFF из режима охлаждения или
осушения вентилятор внутреннего блока вращается на низкой скорости в течение 10 мин.

5.3.2 Автоматическая работа кондиционера

В режиме AUTO кондиционер в зависимости от температуры воздуха в помещении автоматически начинает
работать в режиме охлаждения или нагрева, создавая комфортные условия для пользователя.

5.3.3 Блокировка кнопок пульта

Если при включенном кондиционере одновременно нажать и удерживать в течение 3 секунд кнопк

или , кнопочная панель пульта будет заблокирована. Когда включена блокировка пульта при нажатии

любой кнопки пульта ничего не произойдет. Для снятия блокировки повторно нажмите и удерживайте
кнопки или .

5.3.4 Функция автоматического оттаивания внутреннего блока

В случае если температура внутри и снаружи помещения низкая, теплообменник внутреннего блока
начинает обмерзать. При температуре на теплообменнике 0°С автоматически включается функция
автоматического оттаивания. Компрессор и вентиляторы внутреннего и наружного блока останавливается.
На панели внутреннего блока мигает индикатор.

13

5.3.5 «Теплый старт»

При включении кондиционера в режим обогрева скорость вращения вентилятора внутреннего блока
автоматически регулируется от низкой до заданной с пульта управления в соответствии с температурой
испарителя. Функция «теплого старта» позволяет предотвратить поступление холодного воздуха в начале
работы и избежать дискомфорта.

5.3.6 Режим отображения температуры

Значение температуры на дисплее пульта может отображаться в °С или °F. Чтобы переключиться между
шкалой °С и °F, одновременно нажмите кнопки MODE и .

5.3.7 Авторестарт

После сбоя и последующего восстановления подачи электропитания кондиционер способен возобновить
работу с теми же параметрами, что и до отключения.

5.3.8 Режим отображения температуры

Значение температуры на дисплее пульта может отображаться в °С или °F. Чтобы переключиться между
шкалой °С и °F, выключите кондиционер и одновременно нажмите кнопки MODE и .

5.4. ПОРЯДОК УПРАВЛЕНИЯ

1. После подключения кондиционера сети электропитания нажмите кнопку ON/OFF для включения
кондиционера.

2. Кнопкой MODE выберите режим охлаждения COOL или нагрева HEAT.

3. Кнопками или установите значение заданной температуры в диапазоне от 16 до 30 °С. В режиме AUTO
значение температуры устанавливается автоматически и с пульта не задается.

4. Кнопкой FAN установите требуемый режим вращения вентилятора: автоматический, низкая, средняя,
высокая скорость.

5. Кнопкой SWING установите режим качания жалюзи. Для включения функций SLEEP, TIMER, TURBO, LIGHT,
нажмите соответствующие кнопки.

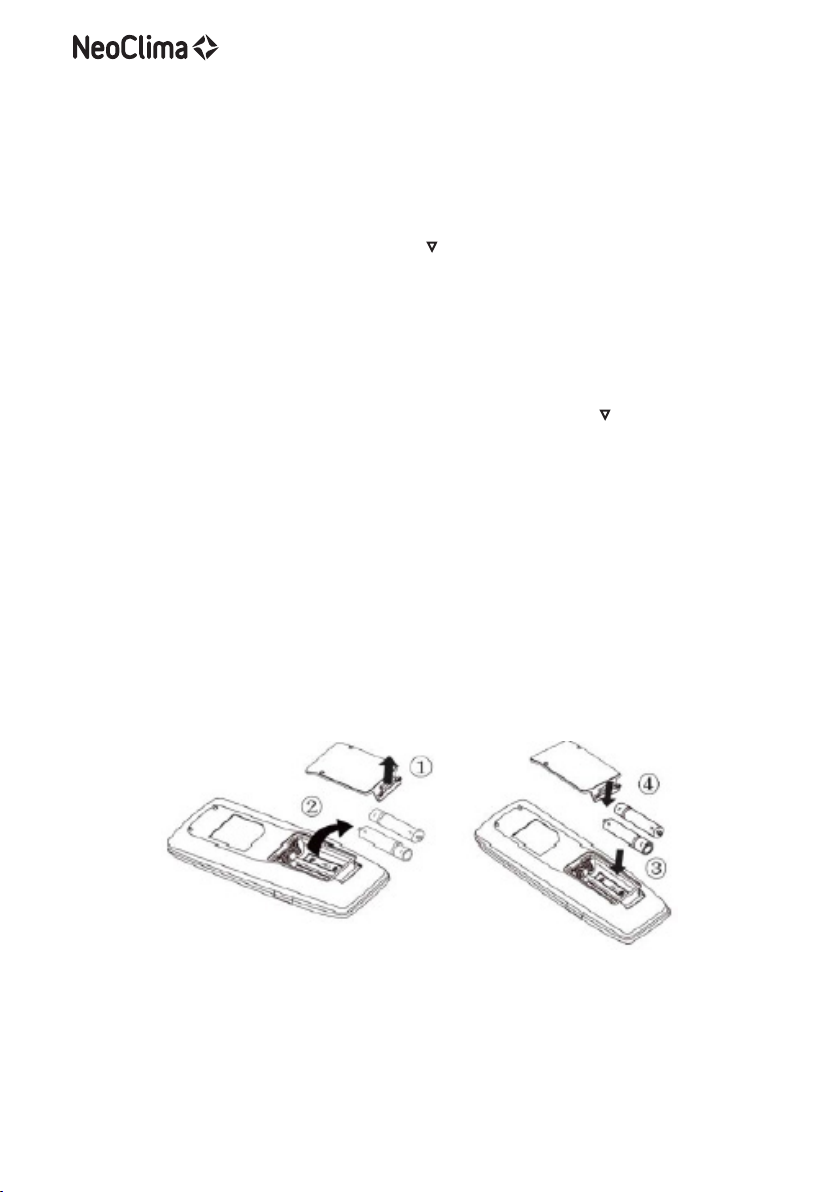

5.5. ЗАМЕНА БАТАРЕЕК В ПУЛЬТЕ УПРАВЛЕНИЯ

Рис. 5.2

• В пульте управления применяются две батарейки 1,5 В типа ААА.

• Для извлечения батареек при замене сдвиньте крышку пульта управления в направлении стрелки (см.

рис. 5.2), извлеките отработавшие батарейки и установите новые. Установите крышку пульта на место.

• Не допускается использовать одновременно батарейку, выработавшую ресурс, и новую, а также бата­рейки разных типов. Срок службы батареек не более 1 года.

• Если предполагается, что пульт не будет использоваться длительное время, необходимо извлечь бата­рейки из пульта.

14

6. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА

6.1 Параметры электропитания кондиционера

Напряжение, В ~220±10%

Частота, Гц 50±1

6.2 В соответствии с требованиями нормативной документации по электробезопасности кондиционер дол-

жен быть надежно заземлен и подключаться к сети электропитания в соответствии с требованиями ПУЭ.

6.3 Условия эксплуатации наружного блока для климатического исполнения УХЛ1 и условия эксплуатации

для внутреннего блока для климатического исполнения УХЛ4 по ГОСТ 15150-69.

6.4 Относительная влажность воздуха в кондиционируемом помещении должна быть не более 80%. При

влажности воздуха более 50% рекомендуется выбирать высокую скорость вращения вентилятора кондици­онера.

6.5 Содержание в атмосфере коррозионно-активных агентов в месте установки наружного блока для типа

атмосферы I по ГОСТ 15150-69.

6.6 Кондиционер не рекомендуется для эксплуатации в следующих условиях:

• в саунах, транспортных средствах, кораблях;

• в помещениях с высокой влажностью, например, ванных комнатах, подвальных помещениях;

• в зонах установки высокочастотного оборудования: радиоаппаратуры, сварочных агрегатов, медицин­ского оборудования;

• в сильно загрязненных зонах и зонах с высоким содержанием масла в воздухе;

• в зонах с агрессивной атмосферой, например, вблизи серных источников;

• в других сложных условиях.

Внимание:

Для улучшения работы кондиционера компания производитель рекомендует Вам не реже одного раза в год
проводить Сервисное техническое обслуживане кондиционера.
Заключите договор на Сервисное обслуживание с Авторизованным дилером Neoclima, продавшим и уста­новившим Ваш кондиционер.

15

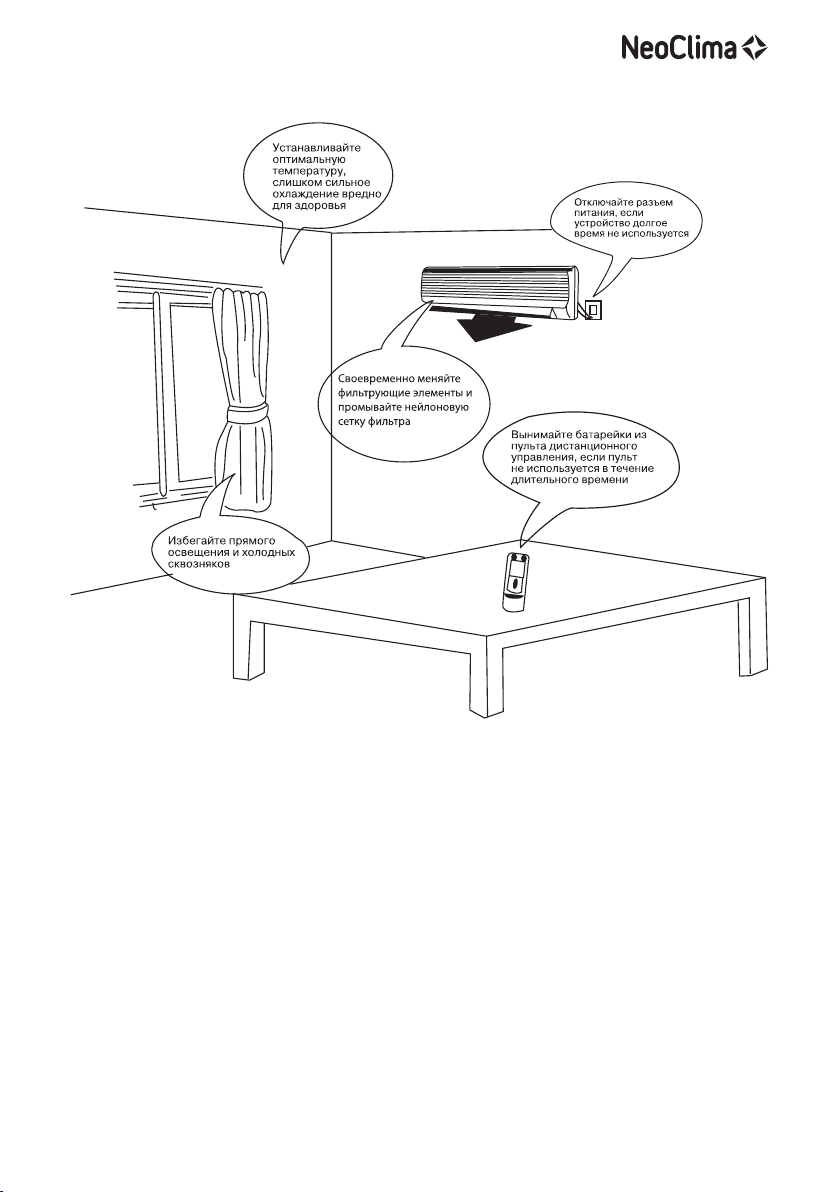

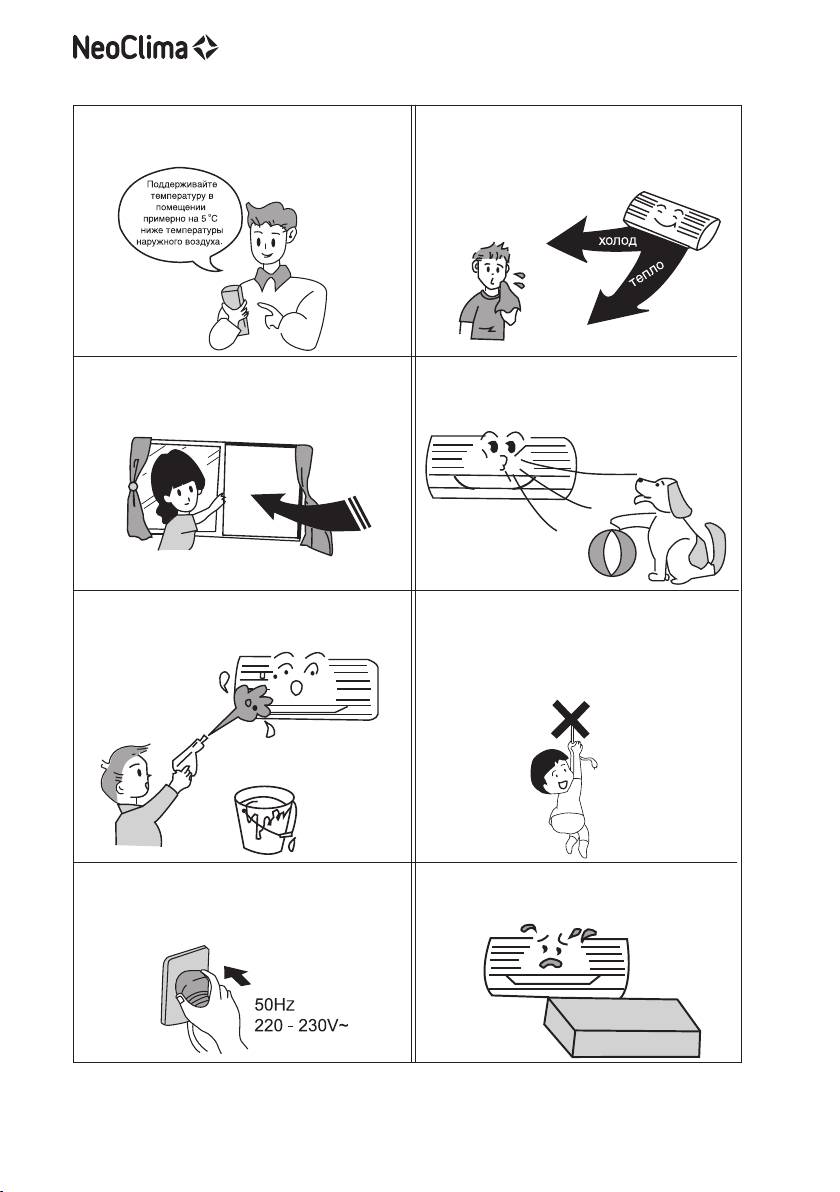

7. ТРЕБОВАНИЯ ПРИ ЭКСПЛУАТАЦИИ

• Устанавливайте наиболее приемлемую температуру.
Это может предотвратить излишнюю

• Во время работы кондиционера не оставляйте на длительное
время открытыми окна и двери. Это может привести к снижению
эффективности кондиционирования.

• Попадание воды на воздушный кондиционер может привести
к поражению электрическим током и нарушению работы
устройства.

• Направление воздушного потока должно быть правильно
выбрано. Жалюзийные заслонки рекомендуется направлять вниз
в режиме нагривания и вверх в режимеохлаждения

• Прямой воздушный поток не должен быть направлен на живот­ных или растения (интерьер). Это может нанести им вред.

• Блок должен быть заземлен. Не соеди няйте провод заземления
с газовыми и водными трубами, молниеотводами и заземлением
телефонных линий.

• Кондиционер должен питаться стабильным • однофазным напря­жением 220 ±10% В. В противном случае компрессор будет сильно
вибрировать, разрушая холодильную систему.

16

• Не используйте кондиционер воздуха не по назначению, напри­мер, для сушки одежды, хранения продуктов и т.п.

ТРЕБОВАНИЯ ПРИ ЭКСПЛУАТАЦИИ

17

8. УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• Перед началом технического обслуживания отключите подачу питания и извлеките из розетки
штепсель.

• Не опрыскивайте в целях очистки внутренний и наружный блоки водой.

• Протирайте блоки мягкой сухой тряпкой или ветошью, слегка смоченной водой или моющим средством.

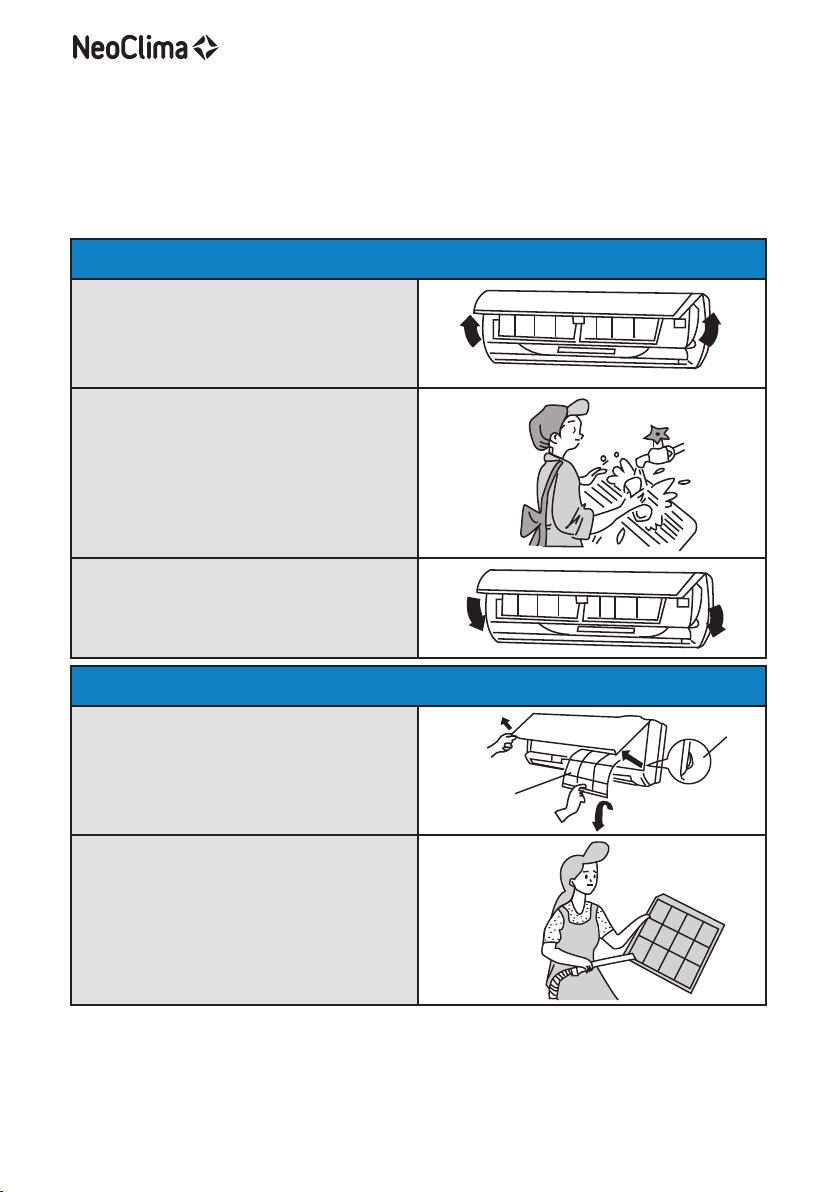

Очистка внешней панели

1. Потяните панель в направлении стрелок для
снятия внешней панели с блока.

2. Промывка. Протрите панель мягкой тряпкой,
слегка смоченной водой или моющим средством,
после чего высушите панель в темном месте.
ПРИМЕЧАНИЕ: Никогда не используйте для
промывки панели воду температурой выше 45° С,
т.к. это может привести к деформации панели или
ее обесцвечиванию.

3. Установка внешней панели. Закройте и закрепи­те внешнюю панель.

Очистка воздушных фильтров (Рекомендуется проводить раз в три недели)

1. Откройте внешнюю панель, возьмитесь за ярлы­чок воздушного фильтра и, слегка приподняв его,
извлеките фильтр.

2. Очистка. Для очистки фильтров от налипшей
грязи Вы можете воспользоваться пылесосом или
промыть фильтры водой, после чего высушить их
в темном месте. ПРИМЕЧАНИЕ: Никогда не исполь­зуйте для промывки фильтров воду температурой
выше 45°С, т.к. это может привести к деформации
или обесцвечиванию.

18

Паз

Воздушный

фильтр

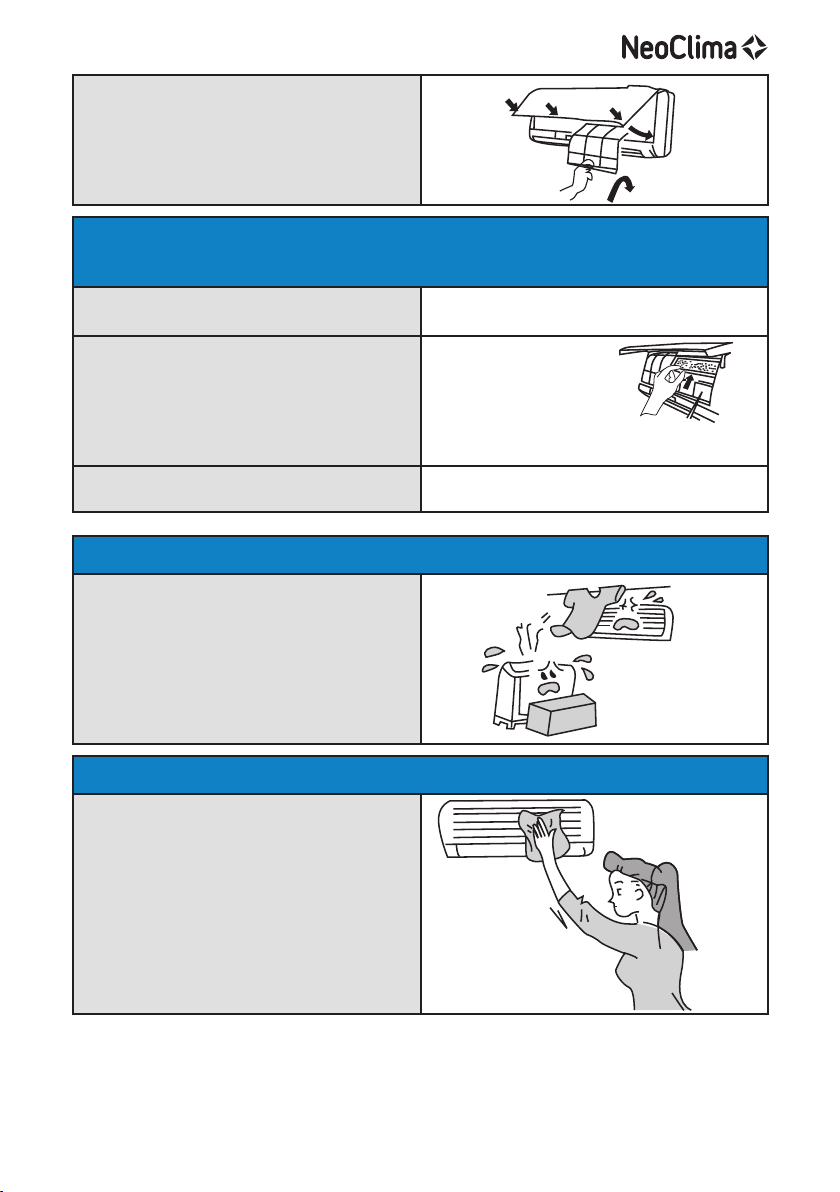

3. Установка фильтров на место. Вставьте
фильтры на место так, чтобы лицевая сторона
была обращена на Вас.

Замена воздухоочистителя.

•Рекомендуется производить каждые шесть месяцев; запасные фильтры могут быть
приобретены в центре обслуживания Neoclima

1. Извлеките воздушные фильтры.

2. Замена воздухоочистителя.
Извлеките воздухоочистительные фильтры и

поместите новые фильтры в кассету для фильтров.

3. Вставьте фильтры на место.

Подготовка к работе

1. Убедитесь в том, что воздуховыпускное и воз­духоприемное отверстия ничем не загорожены.

2. Убедитесь в правильности подключения прово­да заземления.

3. При необходимости замените фильтры.

4. В случае необходимости смените батарейки.

Обслуживание после применения

1. Отключите напряжение питания.

2. Очистите фильтры и другие элементы.

3. Удалите пыль с внешнего блока.

4. Подкрасьте заржавевшие участки на наружном
блоке для предотвращения разрастания ржав­чины.

Воздухоочиститель

ПРИМЕЧАНИЕ: Будьте осторожны, берегите руки у
заостренных поверхностей.

(См. пункт третий «Очистка воздушных фильтров»)

19

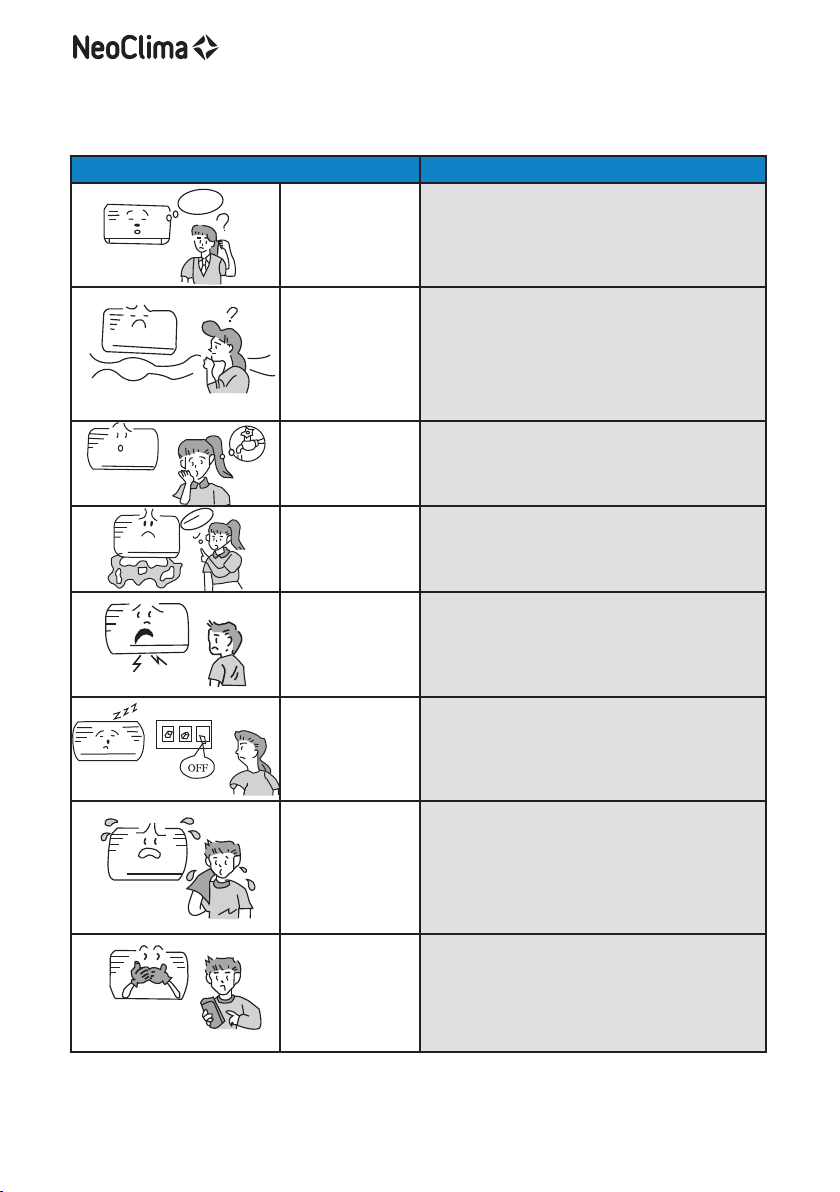

9. СБОИ В РАБОТЕ, ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

В случае возникновения неисправности прежде чем обращаться в сервисный центр проверьте:
Отклонение

Причина Отклонение в работе

При возобновлении
работы кондиционера
внутренний блок работа­ет не сразу.

После начала функци­онирования в области
воздуховыпускного
отверстия ощущается
необычный запах.

Во время работы слышен
звук капающей воды.

Во время охлаждения
появляется туман.

В начале работы
или после остановки
кондиционера слышен
скрип

Кондиционер воздуха не
работает

При возобновлении работы после остановки кондиционер не
работает приблизительно 3 минуты в целях самозащиты.

Это вызвано проникновением в кондиционер запахов из
помещения.

Это вызвано перетеканием хладагента внутри блока

Дымка (туман) вызвана ускоренным охлаждением возду ха в
помещении холодным потоком воздуха из кондиционера.

Это вызвано деформацией пластмассы
в результате изменения температуры.

Не было ли выключено питание?
Нет ли потери контакта в электропроводке?
Не сработал ли переключатель защиты от токовой утечки?
Не выходит ли напряжение питания за пределы
Не работает ли ТАЙМЕР?

Правильно ли произведена УСТАНОВКА ТЕМПЕРАТУРЫ?
Нет ли препятствий потоку воздуха у входного и выходного

Не хватает мощности ох­лаждения (нагревания).

Кондиционер не
управляется с помощью
пульта дистанционного
управления.

отверстий?
Не загрязнены ли фильтры?
Не установлена ли малая скорость вращения вентилятора
внутреннего блока?
Не находятся ли в помещении другие тепловые источноки?

Не находится ли пульт дистанционного управления на удалении от
внутреннего блока, превышающем эффективное расстояние?
Замените неисправные батарейки или пульт дистанционного
управления.
Нет ли препятствий для прохождения сигнала между пультом
дистанционного управления и приемником сигнала?

20

СБОИ В РАБОТЕ, ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Немедленно прекратите все операции, выньте сетевой шнур из розетки питания и

свяжитесь с представителем Neoclima в следующих ситуациях.

• Во время работы раздается подозрительный звук.

• Часто перегорает предохранитель или срабатывает автоматический выключатель

• Попадание в кондиционер посторонних предметов или воды.

• Перегрев электрических проводов и штепселя питания.

• Резкий неприятный запах из воздуховыпускного отверстия во время работы.

10. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

10.1 Кондиционеры должны транспортироваться и храниться в упакованном
виде. Упакованные кондиционеры могут транспортироваться любым видом крытого транспорта.

10.2 Упаковки с кондиционерами должны храниться в закрытых помещениях при температуре от минус 30
до плюс 40 °С.

21

10. ПРАВИЛА РЕАЛИЗАЦИИ:

Правила реализации товара должны соответствовать Постановлению Правительства РФ от 19.01.1998 N 55
(ред. от 22.06.2016) Об утверждении Правил продажи отдельных видов товаров, перечня товаров длительно­го пользования, на которые не распространяется требование покупателя о безвозмездном предоставлении
ему на период ремонта или замены аналогичного товара, и перечня непродовольственных товаров над­лежащего качества, не подлежащих возврату или обмену на аналогичный товар других размера, формы,
габарита, фасона, расцветки или комплектации.

11. ПРАВИЛА УТИЛИЗАЦИИ

По истечении срока службы прибор подлежит
утилизации в соответствии с правилами
действующими в месте утилизации.

ИЗГОТОВИТЕЛЬ: Гри Электрик Эпплаэнс, Чжухай

Вест Цзиньцзи Роуд, Цяньшань, Чжухай, Гуандун, Китай, 519070

СДЕЛАНО В КНР

ИМПОРТЕР: ООО «ТОР»

Адрес импортера: 121170 Россия, Москва, ул. Кульнева 3 строение 1

Дата изготовления указана на приборе

22

ГАРАНТИЯ

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные

законом обязательства, предполагающие соглашение сторон либо договор.

Поздравляем вас с приобретением техники отличного качества!

При покупке нового устройства внимательно ознакомьтесь с гарантийным талоном и убедитесь в правильности его заполнения

и наличии штампа продавца. При отсутствии штампа и даты продажи (либо кассового чека с датой продажи) гарантийный срок

изделия исчисляется со дня его изготовления.

Тщательно проверьте внешний вид изделия и его комплектность. Возникшие претензии по внешнему виду и комплектности

изделия предъявляйте продавцу при покупке.

Гарантийное обслуживание купленного Вами прибора осуществляется через Продавца, специализированные сервисные

центры или монтажную организацию.

При возникновении неисправности прибора по вине изготовителя обязательство по устранению дефекта ложится на

уполномоченную изготовителем организацию. В данном случае покупатель вправе обратиться к Продавцу.

По всем вопросам, связанным с техобслуживанием изделия, обращайтесь в специализированные сервисные центры. Подробная

информация о сервисных центрах, уполномоченных осуществлять ремонт и техническое обслуживание изделия, находиться на

сайте www.atmk.ru, www.neoclima.ru, www.faura.ru

Дополнительную информацию вы можете получить у Продавца или по нашему телефону в Москве: [phone]

E-mail: [email protected]

Адрес уполномоченной организации на принятие претензий от покупателей: ООО «СКВ Сервис»

Москва, Молодогвардейская 54 стр 4.

При возникновении неисправности прибора в результате неверной или неквалифицированной установки обязательство по

устранению дефекта ложится на уполномоченную изготовителем организацию . В данном случае необходимо обратиться к

организации, проводившей установку (монтаж) прибора.

Перед установкой и использованием устройств необходимо тщательно изучить инструкции по установке и эксплуатации.

Для установки и ввода в эксплуатацию технически сложных устройств настоятельно рекомендуется пользоваться услугами

специализированных организаций и квалифицированных специалистов.

В гарантийный талон запрещено вносить какие-либо изменения, а так же стирать или переписывать какие-либо указанные в нем

данные. Настоящая гарантия не имеет силы, в случае невернозаполненного гарантийного талона . В талоне в соответствующих

полях должны быть внесены следующие данные: наименование и модель изделия, его серийные номера, дата продажи, подпись

уполномоченного лица и штамп Продавца.

СРОК СЛУЖБЫ:

• Осушители и электрические обогреватели (конвекторы) - 10 (десять) лет.

• Теплый пол NEOCLIMA - 25 (двадцать пять) лет.

• Кондиционеры - 7 (семь) лет.

• Инфракрасные обогреватели – 8 (восемь) лет.

• Остальные группы товаров - 3 (три) года.

СРОК ГАРАНТИИ:

• Кондиционеры Neoclima – 3 года

• Кондиционеры FAURA – 3 года

• Кондиционеры RIX – 2 года

Гарантийный срок на прочие изделия составляет один год со дня продажи изделия Покупателю.

Настоящая гарантия распространяется на производственный или конструктивный дефект изделия

Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей изделия производится в

сервисном центре или у Покупателя (по усмотрению сервисного центра).

Гарантийный ремонт изделия выполняется в срок не более 45 дней. В случае, если во время устранения недостатков товара

станет очевидным, что они не будут устранены в определенный соглашением сторон срок, стороны могут заключить соглашение

о новом сроке устранения недостатков товара. Указанный срок гарантийного ремонта изделия распространяется только на

изделия, которые используются в личных, семейных или домашних целях, не связанных с предпринимательской деятельностью.

Гарантийный срок на комплектующие изделия (детали, которые могут быть сняты с изделия без применения каких либо

инструментов ( ящики, полки, решетки, корзины, насадки, щетки, трубки, шланги и другие подобные комплектующие))

составляет три месяца. Гарантийный срок на новые комплектующие, установленные на изделие при гарантийном или платном

ремонте, либо приобретенные отдельно от изделия, составляет три месяца со дня выдачи покупателю изделия по окончании

ремонта, либо продажи последнему этих комплектующих.

Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Настоящая гарантия

не дает права на возмещение и покрытие ущерба произошедшего в результатепеределки или регулировки изделия, без

предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или

местными стандартами или нормами безопасности, действующими в любой другой стране, кроме РФ, в которой это изделие

было первоначально продано.

• Теплый пол NEOCLIMA -16 лет

• Водонагреватели NEOCLIMA -(внутренний бак 3года,

нагревательный элемент 1год )

• Компрессорно-конденсаторные блоки (ККБ) - 3 года

• Фанкойлы - 2 года

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

Периодическое обслуживание и сервисное обслуживание Изделия (чистку, замену фильтров или устройств выполняющих

функции фильтров), любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы

его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия

изготовителя.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ ТАКЖЕ НА СЛУЧАИ:

Полностью/частично изменённого, стертого, удаленного или неразборчивого серийного номера изделия. Использования

изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе, эксплуатации

изделия с перегрузкой или совместно со вспомогательным оборудованием, на наличие на изделии механических повреждений

следы воздействия агрессивных веществ, высоких температур, повышенной влажности/запыленности, ставших причиной

неисправности изделия;ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на

то организациями/лицами; стихийных бедствий (пожар, наводнение и т. д.) и других причин находящихся вне контроля

продавца, уполномоченной изготовителем организации, импортера, изготовителя и покупателя, которые причинили вред

изделию; неправильного подключения изделия к электрической сети, а так же неисправностей (не соответствий рабочих

параметров) электрической сети и прочих внешних сетей; дефектов, возникших вследствие попадания внутрь изделия

посторонних предметов, жидкостей, кроме предусмотренных инструкцией по эксплуатации, насекомых и продуктов их

жизнедеятельности и т.д. не правильного хранения изделия; необходимости замены ламп, фильтров, элементов питания,

аккумуляторов, предохранителей, а так же стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и других

дополнительных быстро изнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период

работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией системы,

в которой изделие использовалось как элемент этой системы.

С МОМЕНТА ПОДПИСАНИЯ ПОКУПАТЕЛЕМ ГАРАНТИЙНОГО ТАЛОНА СЧИТАЕТСЯ, ЧТО:

• Вся необходимая информация о купленном изделии и Его потребительских свойствах предоставлена Покупателю

• в полном объеме, в соответствии с Законом «О защите прав потребителей»;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на русском языке ;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/ особенностями эксплуатации купленного

изделия;

Подпись покупателя Дата

www.neoclima.ru
