Neoclima KX-3 User manual

Руководство по эксплуатации
ЭЛЕКТРИЧЕСКАЯ ПУШКА
Модель КХ-3
Внимательно изучите руководство перед использованием и сохраните его в качестве справочного материала.
1
2
1. кЭхдбпжЬгЬйды
2. омбЭкЮЬйдыЭбгклЬнйкнод
3. обсйдубнждбсЬмЬжобмдноджд
4. жкилзбжойкнош
5. пномкеноЮкдлмдйтдлмЬЭкоч
6. лкмыакжмЬЭкоч
7. обсйдубнжкбкЭнзпвдЮЬйдб
8. омЬйнлкмодмкЮЬйдбдсмЬйбйдб
9. ЮкгиквйчбйбднлмЬЮйкноддибокачдспномЬйбйды
10. нбмодрджЬтдылмкапжтдд
11. ЯЬмЬйодыдгЯкокЮдобзы
5 6 7 8
8 10 10 10
11 12 14
3
Уважаемый покупатель!
Поздравляем Вас с приобретением новой тепловой пушки. При правильном обра¬щении она прослужит Вам долгие годы. Вся продукция торговой марки Neoclima произво¬дится в соответствии с международными и российскими стандартами безопасности и ка¬чества.
Перед использованием тепловой пушки внимательно изучите данное Руко­водство. Здесь Вы найдете много полезных советов по ее правильной эксплуа-
тации и уходу. Простые и необременительные профилактические меры сберегут Вам время и деньги в течение всего срока службы.
Позаботьтесь о сохранности настоящего «Руководства» и, если пушка перейдет к другому хозяину, передайте инструкцию вместе с прибором.
ВНИМАНИЕ!
Вследствие постоянного совершенствования продукции производитель имеет право вносить изменения в конструкцию и технические характеристики без до­полнительного уведомления об этих изменениях.
4
1. ОБЩИЕ УКАЗАНИЯ
1.1 Электротепловентилятор КХ-3 (далее по тексту - тепловентилятор) предна-
значен для вентиляции и обогрева жилых и вспомогательных помещений.
1.2 Исполнение тепловентилятора - переносное, рабочее положение - установка на полу.
1.3 Тепловентилятор предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с температурой от минус 10°С до плюс 40°С и относительной влажностью воздуха до 93% (при температуре плюс 25°С) в усло­виях, исключающих попадание на него капель, брызг, а также атмосферных осад­ков (климатическое исполнение УХЛ 3.1 по ГОСТ 15150).
1.4 Тепловентилятор рассчитан на питание от электросети переменного тока ча­стотой 50 Гц, номинальное напряжение сети 220 В (допустимые колебания напря­жения от 198 до 242 В). 1 .5 Внимание! Приобретая тепловентилятор:
- убедитесь в наличии штампа магазина и даты продажи в отрывном талоне на гарантийный ремонт;
- убедитесь в том, чтобы заводской номер на этикетке тепловентилятора соответ­ствовал номеру, указанному в свидетельстве о приемке и в отрывном талоне на гарантийный ремонт;
- проверьте комплектность тепловентилятора;
- проверьте работу тепловентилятора и отсутствие механических повреждений.
1.6 Ремонт тепловентилятора должен производиться только квалифицированны­ми специалистами в авторизованных сервисных центрах.
Внимание! После транспортирования при отрицательных температурах не­обходимо выдержать тепловентилятор в помещении, где предполагается его эксплуатация, без включения в сеть не менее двух часов.
5
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1 При эксплуатации тепловентилятора соблюдайте общие правила безопасно­сти при работе с электроприборами. Используйте тепловентилятор только так, как прописано в инструкции. Любое использование в целях, непредусмотренных изготовителем может приве­сти к возгоранию, поражению электрическим током или ранению.
2.2 По типу защиты от поражения электрическим током тепловентилятор отно­сится к классу I по ГОСТ Р МЭК 335-1-94.
2.3 Запрещается эксплуатация тепловентилятора в помещениях:
- с относительной влажностью более 93%;
- со взрывоопасной средой;
- с химически активной средой, разрушающей металлы и изоляцию.
2.4 Отключайте тепловентилятор от сети (вынимайте вилку из сетевой розетки):
- при уборке и чистке тепловентилятора:
- при отключении напряжения в электрической сети;
- по окончании работы тепловентилятора.
2.5 Внимание! В целях обеспечения пожарной безопасности соблюдайте следую­щие правила:
- перед включением тепловентилятора в электрическую сеть, проверьте отсут­ствие повреждений изоляции шнура питания и вилки;
- следите за тем, чтобы шнур питания не был пережат предметами, не проходил под ковром, не прокладывайте шнур питания в проходах и местах, где его сложно обойти;
- устанавливайте тепловентилятор на расстоянии не менее одного метра от лег­ковоспламеняющихся предметов (синтетические материалы, мебель и т.п.), не ставьте тепловентилятор на ковровые покрытия полов;
- не ставьте тепловентилятор в непосредственной близости от розетки сетевого электроснабжения;
- при работе устанавливайте тепловентилятор на ровную плоскую твердую по­верхность, чтобы избежать падения;
- не закрывайте ни при каких условиях отверстия для входа и выхода воздуха. Это может привести к повреждению тепловентилятора. Повреждение электроприбо­ра из-за нарушений требований, описанных в данном руководстве, исключает возможность бесплатного гарантийного ремонта.
2.6 При повреждении шнура питания следует обратиться в специализированные ремонтные мастерские для его замены.
6
2.7 Внимание! Не пользуйтесь обогревателем в непосредственной близости от ванны, душа или плавательного бассейна.
2.8 Запрещается эксплуатация тепловентилятора без заземления.
2.9 Во избежание ожогов не трогайте его горячие поверхности руками. Переноси­те прибор только за ручку
2. 10 Не следует допускать детей и животных к тепловентилятору.
Внимание! Нарушение правил использования данного оборудования может при­вести к его повреждению. Повреждение электроприбора из-за нарушений требо­ваний, описанных в данном руководстве, исключает возможность бесплатного гарантийного ремонта.
3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1Технические характеристики указаны в табл. 1
Таблица 1
Технические характеристики
Модель КХ-3
1. Номинальное напряжение, В 220В/50Гц
2. Потребляемая мощность ,
Режим 1 1,5 кВт
Режим 1 3 кВт
3. Номинальный ток, А Режим 2 7
4. Производительность, мЗ/ч, не менее* 258
5. Диапазон установки температур терморегу­лятором, °С, не менее
6. Увеличение температуры воздуха на выходе в режиме 2, °С, не менее
7. Продолжительность работы, часов, не более 24
8. Продолжительность паузы, часов, не менее 2
9. Габаритные размеры (ширина х высота х глубина), мм
10. Масса, кг, не более 3,4
11. Срок службы 7 лет
от 0 до плюс 40
70
250x248x262 мм
Примечание -* При падении напряжения в сети до 198 В возможно снижение произво­дительности от номинального значения до 20%, снижение потребляемой мощности в режиме 2 до 25%
7
4. КОМПЛЕКТНОСТЬ
4.1 Комплектность обогревателя должна соответствовать таблице 2 Таблица 2
НАИМЕНОВАНИЕ КОЛИЧЕСТВО ПРИМЕЧАНИЕ
Электротепловентилятор 1
Руководство по эксплуатации 1
Упаковка 1
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1 Схема тепловентилятора представлена на рис. 1.
2
1
3
5
4

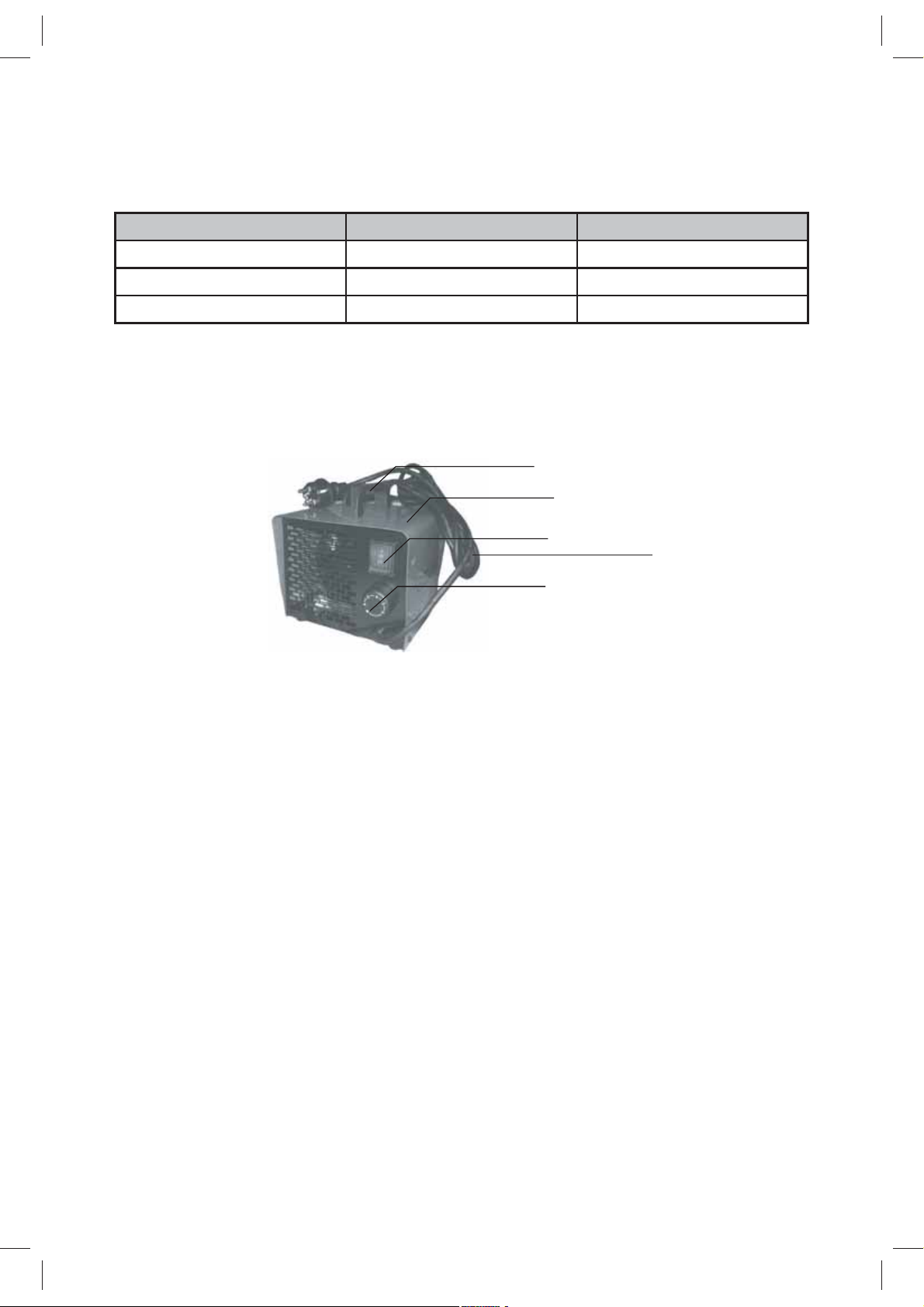

Рис. 1 Тепловентилятор 1 - корпус, 2 - ручка, 3 - клавишный переключатель, 4 - терморегулятор, 5 - шнур питания
5.2 Тепловентилятор соответствует обязательным требованиям ГОСТ Р МЭК 335-1- 94, ГОСТ Р 52 161.2.30-2007 и технических ус­ловий ТУ 3468-001-62389681-2010.
5.3 Корпус 1 тепловентилятора (см. рис.1) изготовлен из листовой стали, покрытой высококачественным полимерным покрытием. Корпус установлен на четырех упругих опорах. Внутри корпуса рас­положены осевой вентилятор и высокоэффективный металлокера­мический электронагреватель. Вентилятор втягивает воздух через отверстия в задней стенке корпуса, воздушный поток, проходя че­рез электронагреватель, нагревается и подается в помещение через отверстия в передней стенке корпуса.
8
Органы управления (клавишный переключатель 3 и терморегуля­тор 4) расположены на задней стенке корпуса. Пластмассовая ручка 2 служит для переноски тепловентилятора. Подключение к электро­сети осуществляется с помощью шнура питания с сетевой вилкой 5.
5.4 Работа тепловентилятора возможна в одном из следующихрежи­мов: режим 1 - вентиляция с включением электронагревательных эле­ментов на ? мощности; режим 2 - вентиляция с включением электронагревательных эле­ментов на полную мощность.
5.5 Электрическая схема тепловентилятора представлена на рис. 1 Приложения.
5.6. Обеспечение безопасной работы.
5.6.1. Тепловентилятор снабжен устройством аварийного отключе­ния электронагревательных элементов и вентилятора в случае пере­грева корпуса. Перегрев корпуса может наступить от следующих причин: решетки закрыты посторонним предметами или сильно загрязне­ны; тепловая мощность тепловентилятора превышает теплопотери по­мещения, в котором он работает; неисправен вентилятор. Тепловентилятор после срабатывания устройства аварийного от­ключения автоматически включается через 5-10 минут.
5.6.2 Внимание! Частое срабатывание устройства аварийного
отключения не является нормальным режимом работы тепловен­тилятора.
9
6. ПОРЯДОК РАБОТЫ
6.1 Перед включением тепловентилятора клавиша переключателя 3 (см. Рис.1) должна находиться в положении 0, а ручка терморегулятора 4 повернута в край­нее против часовой стрелки положение.
6.2 Для включения тепловентилятора необходимо подключить шнур питания 5 к сетевой розетке, клавишу переключателя установить в положение I (режим «1») или в положение II (режим «2»), ручку терморегулятора повернуть по часовой стрелке до включения электронагревателя. Ручкой терморегулятора устанавлива­ется требуемая температура воздуха в помещении. Терморегулятор поддержива­ет заданную температуру путем автоматического отключения и включения элек­тронагревателя. При повороте ручки терморегулятора в крайнее против часовой стрелки положение электронагреватель отключится и тепловентилятор будет ра­ботать в режиме вентиляции, без нагрева.
6.3 Для выключения тепловентилятора поверните ручку терморегулятора в край­нее против часовой стрелки положение, клавишу переключателя установите в по­ложение 0 и выньте вилку шнура питания из розетки.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Тепловентилятор не требует каких-либо расходных материалов для работы. При нормальной эксплуатации тепловентилятор не требует технического обслу­живания, а только чистку от пыли решеток вентилятора и контроля работоспо­собности. Исправность тепловентилятора определяется внешним осмотром, за­тем включением и проверкой нагрева потока воздуха. Возможные неисправности и методы их устранения представлены в таблице 3.
Внимание! При соблюдении условий эксплуатации, хранения и своевременном устранении неисправностей тепловентилятор может эксплуатироваться более 7 лет.
7.2 При очистке тепловентилятора запрещается использование абразивных чи­стящих средств, а также средств, содержащих спирт и растворители. Это может повредить покрытие корпуса или сам корпус электроприбора. Используйте кусок ткани, смоченный водой. Если загрязнение значительное, можно использовать ткань, смоченную в мыльной воде. Перед эксплуатацией устройство должно обя­зательно высохнуть.
8. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
8.1 Тепловентилятор в упаковке изготовителя можно транспортировать всеми видами крытого транспорта при температуре воздуха от минус 50 до плюс 50°С и относительной влажности до 80% (при температуре плюс 25°С) в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.
10
При транспортировании должны быть исключены любые возможные удары и пе­ремещения упаковки с тепловентилятором внутри транспортного средства.
8.2 Тепловентилятор должен храниться в упаковке изготовителя в отапливаемом вентилируемом помещении при температуре от плюс 5 до плюс 40°С и относи­тельной влажности до 80% (при температуре плюс 25°С).
8.3 Транспортирование и хранение тепловентилятора должны соответствовать указаниям манипуляционных знаков на упаковке.
ВНИМАНИЕ! После транспортирования или хранения тепловентилятора при отрицательных температурах выдержать тепловентилятор в помещении, где предполагается его эксплуатация, без включения в сеть не менее 2-х часов. После длительного хранения или перерыва в работе первое включение тепловентилято­ра не производить в режиме 2.
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
9.1Перечень возможных неисправностей приведен в таблице 3. Таблица3
Характер неисправности и Вероятная причина Метод устранения
Отсутствует напряжение в сети электропитания
Вентилятор не включается, подсветка клавиши включения вентилятора не горит в поло­жении «I»
Воздушный поток не нагре­вается. Подсветка клавиши включения режимов 1, 2 не горит в положении « I »
Воздушный поток не нагре­вается. Подсветка клавиши включения режимов 1, 2 горит в положении « I »
Примечание* Для устранения неисправностей, связанных с заменой деталей и обрывом цепи, обращайтесь в специализированные ремонтные мастерские.
Неисправен шнур
Не работает клавишный выключатель включения вен­тилятора
Обрыв цепи питания электронагревательных элементов
Не работает клавишный вы­ключатель режимов
Неисправны электронагревательные элементы
Проверить наличие напряже­ния в сетевой розетке
Проверить целостность шнура питания, неисправный заменить
Проверить срабатывание выключателя, неисправный заменить
Проверить срабатывание выключателя, неисправный заменить
Заменить электронагреватель­ные элементы
Заменить электронагреватель­ные элементы
11
ПРИЛОЖЕНИЕ
Сертификация продукции
Орган по сертификации Общество с ограниченной ответственностью «СЕРТИФИКАЦИЯ ПРОДУКЦИИ» «СТАНДАРТ-ТЕСТ»; Аттестат аккредитации № РОСС RU.0001.11АВ24 выдан 25.04.2013г. Федераль­ной службой по аккредитации.
Юридический адрес: 121471, г. Москва, Можайское шоссе, д. 29;
Фактический адрес: 121359, г. Москва,ул. Маршала Тимошенко, д.4, офис 1 Телефон: (495)741-59-32; Факс: (499)726-30-01; адрес электронной почты: info@standart-test.ruСоответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Изготовитель:Cixi City Hengjin electron Co.,Ltd Address: East Industrial Zone Guanhaiwei Town,Cixi,Ningbo,China
Сикси Сити Хенгжин электрон Со.,Лтд Адрес: : Ист Индастриал Зона, Гуаньхайвэй таун,Сикси,Нингбо,Китай
