Emotion 7P base- Manuel de l'utilisateur
2
Sommaire
La table des matières est vide car aucun style de paragraphe sélectionné dans l’Inspecteur n’est
utilisé dans le document.
Table des illustrations
Figure 1 Vue de profil du cadre photo........................................................................................ 5
Figure 2 Touches du cadre photo.............................................................................................. 6
Figure 3 Branchement du cadre photo...................................................................................... 7
Figure 4 Menu Photo................................................................................................................. 7
Figure 5 Menu Sélection de carte.............................................................................................. 7
Figure 6 Sélection du mode d'affichage.................................................................................... 8
Figure 7 Menu Paramètres........................................................................................................ 9
Figure 8 Sélection du mode calendrier.................................................................................... 11
Figure 9 Réglage du calendrier............................................................................................... 11
Emotion 7P base- Manuel de l'utilisateur
3
Emotion 7P base- Manuel de l'utilisateur
4
Consignes d'utilisation et de nettoyage
1 Lisez soigneusement les consignes d’utilisation et conservez le manuel d’utilisateur dans
un endroit sûr. Suivez toutes les consignes d’installation et d’utilisation.
2 Cet appareil ne doit pas être utilisé en extérieur.
3 Pour éviter tout risque d’incendie, maintenez cet appareil dans un endroit sec, loin de
l’humidité. Pour éviter tout risque de surchauffe, veillez à ne pas obstruer les orifices de
ventilation situés au dos de cet appareil, quelles que soient les circonstances.
4 Veillez à ne pas expose r cet ap pareil à la lumière directe du soleil, sous peine de
l’endomma ger, ni près de sources de chaleur telles que les radiateurs ou tout autre
appareil susceptible de chauffer (y compris des amplificateurs).
5 Veillez à ne pas exposer cet appareil à des éclaboussures ! : évitez de vous en servir
comme d’un support de vase, par exemple.
6 Afin de ne pas endommager la car te-mémoire que vous utilisez, appuyez sur le bouton
EXIT avant de l’éjecter.
7 N’essayez pas de démonter vous-même cet appareil ! : vous risquez de recevoir une
décharge électrique. Toute tentative de démontage annule votre garantie.
8 N’utilisez pas cet appareil si vous craignez de provoquer de la condensation ! : cela
l’endommagerait irrémédiablement.
9 Manipulez délicatement cet appareil, et plus particulièrement son écran de verre ! : il se
raye ou se casse facilement.
10 Nettoyez l’écran de cet appareil avec un chif fon sec (tel ceux qui sont utilisés pour le
nettoyage des verres d’optique).
11 Si vous utilisez un kit de nettoyage (fourni par différents revendeurs), n’appliquez pas le
liquide de nettoyage directement sur l’écran mais sur un chiffon.
12 N’essayez pas de passer outre les dispositifs de sécurité de la prise polarisée ou de la
prise de terre. Une prise polarisée dispose d’une broche plus large que l’autre et une prise
de terre dispose de deux broches et d’une troisième broche pour la terre. La broche large
ou la broche de terre garantissent votre sécurité. Si le câble fourni ne correspond pas à
votre installation électrique, faites appel aux services d’un électricien qualifié pour une
mise aux normes de votre installation.
13 Veillez à ne pas laisser le cordon électrique dans un endroit où il risque d’être foulé aux
pieds ou pincé, notamment au niveau des prises de contact et de la sortie de l’appareil.
14 N’utilisez que des accessoires fournis par le fabricant.
15 Débranchez cet appareil en cas d’orage ou si vous ne l’utilisez pas de façon prolongée.
16 Adressez-vous au SAV en cas de problème, c'est-à-dire si votre appareil est endommagé,
si l’adaptateur secteur ou le câble sont endommagés, si votre appareil a été mouillé, s’il
ne fonctionne pas normalement ou s’il a subi une chute.
Ce pictogramme posé sur un appareil ou dans manuel d’utilisateur signale
qu’il s’agit d’un équipement électrique ou électronique qui doit être jeté en
fin de vie dans un conteneur spécifique, différent de celui voué aux ordures
ménagères. Les filières de recyclage sont particulières aux EU. Pour plus
d’informations, contactez les services municipaux compétents ou votre
revendeur.
Emotion 7P base- Manuel de l'utilisateur
5
Installation de la carte-mémoire
Votre cadre photo numérique est compatible avec les cartes-mémoire suivantes!:
•
Secure Digital Card (SD)
•
Multimedia Card (MMD)
Insérez la carte-mémoire dans la fente, face à vous. Ne forcez pas pour introduire la cartemémoire dans la fente. Si vous rencontrez une ré sis tance, c’ est que vous vous êtes
probablement trompé de sens.

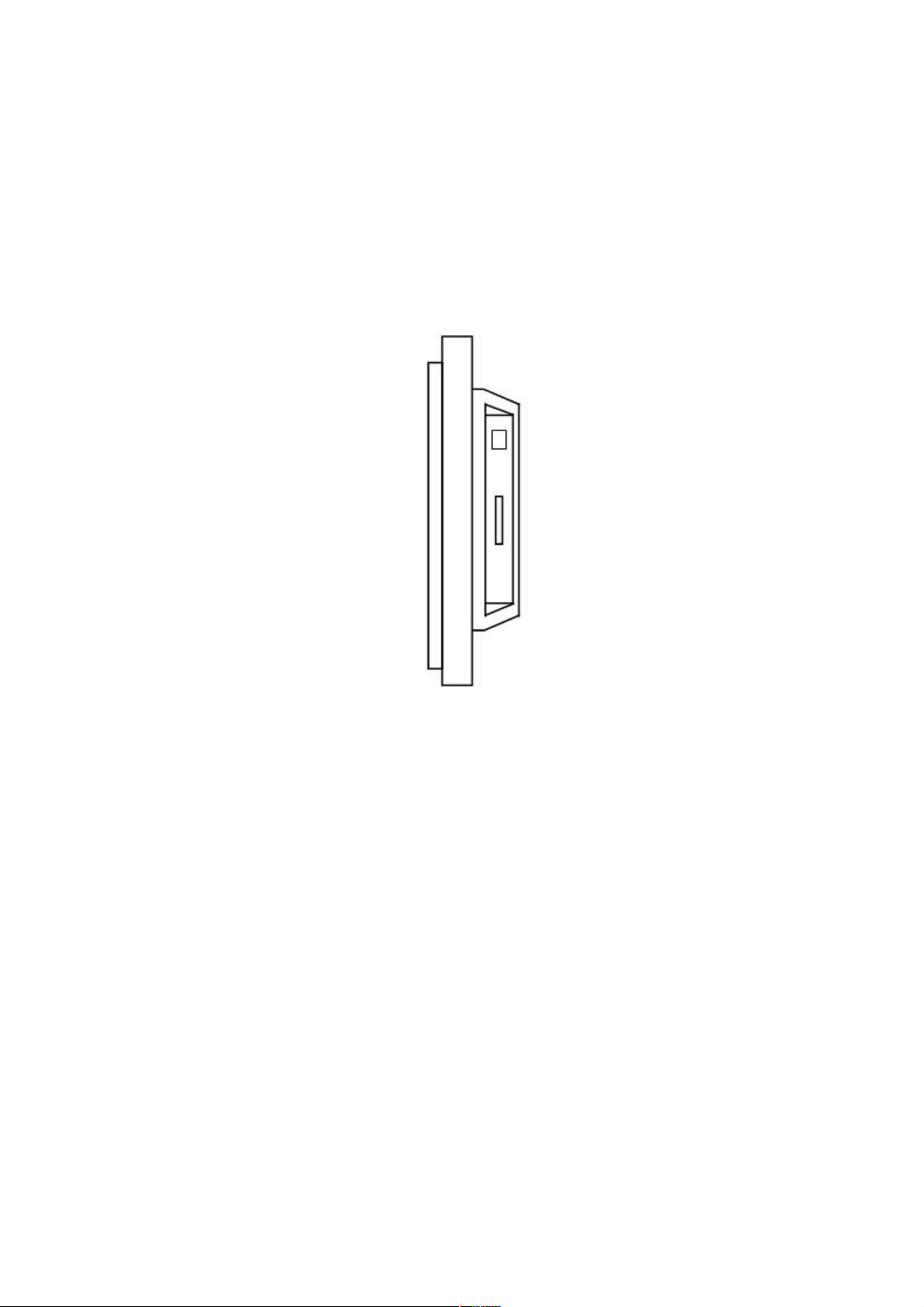

Figure 1 Vue de profil du cadre photo
Emotion 7P base- Manuel de l'utilisateur
6
Descriptif de votre appareil
Figure 2 Touches du cadre photo
1 ENTER (PLAY/PAUSE) valider un choix, PAUSE et MARCHE.
2 CURSEUR GAUCHE (NEXT) déplacement à gauche du menu et photo suivante.
3 CURSEUR DROIT (PREV) déplacement à droite du menu et photo précédente.
4 EXIT/SETUP revenir à l’écran précédent. Lors des réglages de paramètres, une pression
prolongée (plus de 2s) exécute la commande.
5 HAUT/ROTATE déplacement vers le haut du menu et rotation à 90° dans le sens inverse
des aiguilles d’une montre.
6 BAS/ROTATE déplacement vers le bas du menu et rota tion à 90° dans le sens des
aiguilles d’une montre.
7 STANDBY mise en veille, allume ou éteint le cadre photo numérique.
8 DC/5V entrée de l’adaptateur secteur.
9 SD/MMC fente de carte-mémoire.
10 Fixation
Emotion 7P base- Manuel de l'utilisateur
7
Première utilisation
Fixez le crochet du cadre photo afin de maintenir celui-ci à la verticale. Branchez le fil de
l’adaptateur dans le cadre numérique, puis dans une prise électrique murale standard (voir
schéma ci-dessous.) L’écran affiche automatiquement les photos stockées dans le cadre
photo ou, si vous insérez une carte-mémoire, les photos contenues dans la carte.
Figure 3 Branchement du cadre photo
Choix de la carte-mémoire
A l’allumage, le cadre numérique se met automatiquement en mode diaporama s’il lit une
carte-mémoire ou s’il contient des photos stockées dans sa mémoire interne. Appuyez sur la
touche EXIT pour accéder au menu PHOTO (Figure 4 Menu PHOTO)
Figure 4 Menu Photo
Si la mémoire interne du cadre photo ne contient aucune photo et qu’aucune car te-mémoire
n’est insérée, l’écran affiche le menu PHOTO. Après insertion d’une carte-mémoire, l’écran
affiche le menu de Sélection de carte (Figure 5 Menu Sélection de carte).
Figure 5 Sélection de carte
Emotion 7P base- Manuel de l'utilisateur
8
Lancer la lecture d’un fichier
Dans le menu de Sélection de carte (Figure 5 Menu Sélection de car te), sélectionnez le type
de car te-mémoire à l’aide des flèches gauche et droite. Appuyez sur la touche ENTER pour
choisir ensuite le mode d’affichage ! : diaporama ou photo fixe (Figure 6 Sélection du mode
d'affichage). Appuyez sur la touche EXIT si vous avez besoin d’inter rompre l’affichage de
photos.
Figure 6 Sélection du mode d'affichage
Emotion 7P base- Manuel de l'utilisateur
9
Paramètres
Appuyez sur la touche SETUP pour accéder au menu Paramètres, depuis quelque menu que
ce soit.
Figure 7 Menu Paramètres
Sélectionnez le paramètre que vous souhaitez modifier à l’aide des touches fléchées (HAUT
et BAS). Validez votre choix à l’aide de la touche ENTER.
1TAILLE DE LA PHOTO mode d’affichage (AUTO FIT ! : automatique, OPTIMAL,
FULL!: plein écran)
2EFFET DIAPORAMA choisir une des 8 transitions entre photos ! : horizontal
de bas en h a ut, hori zontal d e haut e n b as, effet
jalousie, vertical de l’extérieur vers l’intérieur, vertical
de l’intérieur vers l’extérieur, rayons, surround
3VITESSE DU DIAPORAMA choisir entre 1s et 1mn la valeur souhaitée à l’aide de
la touche fléchée droite/gauche
44 VIGNETTES valider ou annuler le mode de partage d’écran
5DEMARRER LE DIAPORAMA valider le mode diaporama
6ROTATION faire pivoter la photo de 90° dans le sens des aiguilles
d’une montre (accessible en mode de prévisualisation
en plein écran)
7ZOOM zoomer ou dézoomer sur une photo (accessible en
mode de prévisualisation en plein écran)
8SAUVEGARDER cop ier une p hoto depui s la carte-m émoir e sur l a
m é m o i r e i n t e r n e ( a c c e s s i b l e e n m o d e d e
prévisualisation en plein écran)
9EFFACER effacer une photo de la mémoire interne (accessible en
mode de prévisualisation en plein écran)
10RESET paramètres par défaut
11LANGUE choisir entre anglais, français, allemand ou espagnol
12LUMINOSITE réglage de la luminosité de l’écran
13CONTRASTE réglage du contraste de l’écran
14COULEUR réglage de la couleur de l’écran
15TEINTE réglage de la teinte de l’écran
16HEURE réglage du système horaire
Emotion 7P base- Manuel de l'utilisateur
10
Calendrier
Dans le menu Sélection du mode d’af fichage (Figure 8 Sélection du mode calendrier),
sélectionnez l’icône représentant le calendrier à l’aide des touches fléchées gauche/droite.
Validez votre choix en appuyant sur la touche ENTER

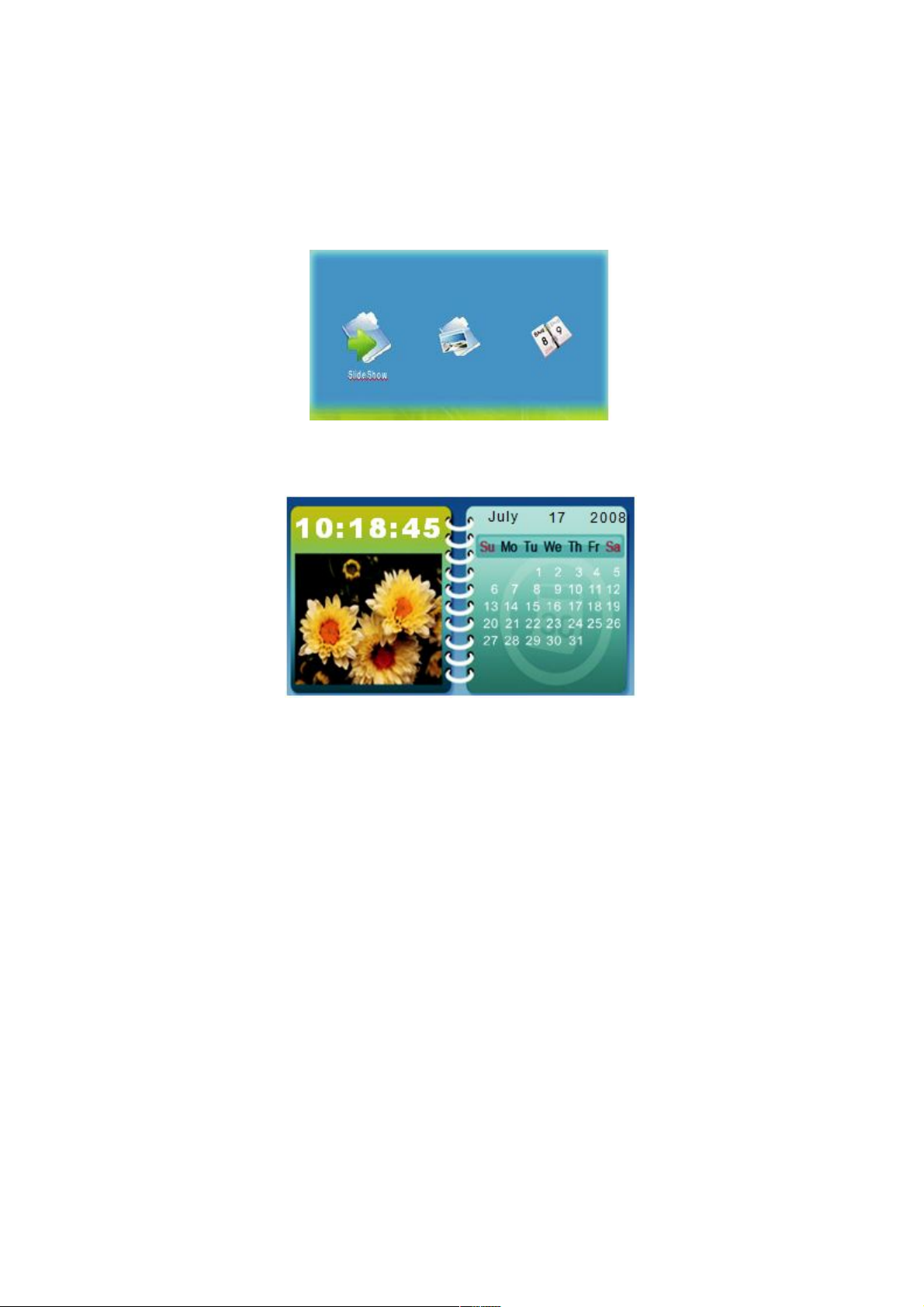

Figure 8 Sélection du mode calendrier
Vous pouvez visualiser les données en cours, en plus de la date, du mois et de l’année.
Figure 9 Réglage du calendrier
Emotion 7P base- Manuel de l'utilisateur
11
Guide de dépannage rapide
Problème
Solutions
Pas d’alimentation
Vérifiez que le courant n’est pas coupé et que
l’adaptateur est correctement branché
Affichage trop clair ou trop foncé
Réglez la luminosité dans le menu Paramètres
Ne lit pas la carte-mémoire
Vérifiez que la carte-mémoire n’est pas vierge
Ne lit pas le fichier
Vérifiez que le format de fichier est compatible
La c o u l e u r est e f facée o u p a s de
couleur
Réglez les couleurs dans le menu Paramètres
L’image n e peut s’af fich er en p lein
écran
Vérifiez le réglage de la taille d’image
Caractéristiques techniques
Ecran 7" - 480 (RVB) pixels x 234 – TFT LCD
Température à l’usage 0~60°
Température de stockage -10~70°
Alimentation Entrée DC 100-240 V, sor tie 5V, 1.5A
Accessoires Manuel d’utilisateur, adaptateur secteur
Emotion 7P base – Manuel de l’utilisateur, version 1.0 23 septembre 2008
© Copyright Neo (New Electronic optical) 2008. All rights reserved.
