Allplan 2009
Manuel d’utilisation
Manuel d’utilisation
Installation, notions de base
Cette documentation a été rédigée avec le plus grand soin ; toutefois,
la société ne peut accepter aucune responsabilité quant à son contenu.
Les documentations diffusées par la société Allplan GmbH portent sur
la totalité des modules et des fonctions du programme, même si
l’utilisateur n’en a fait qu’une acquisition partielle. Lorsque la
description figurant dans les documentations ne coïncide pas avec le
programme, les menus et les textes du programme sont déterminants.
Le contenu de ces documents peut faire l’objet de modifications sans
avis préalable. Toute reproduction ou distribution partielle ou totale
de ce document, sous quelque forme que ce soit et par quelque moyen,
électronique ou mécanique, que ce soit, effectuée sans l’autorisation
expresse d’Allplan GmbH est illicite.
Allfa® est une marque déposée de la société Nemetschek CREM
Solutions GmbH & Co. KG, Ratingen (RFA).
Allplan® est une marque déposée de la société Nemetschek AG,
Munich (RFA).
AutoCAD®, DXF™ et 3D Studio Max® sont des marques de fabrique ou
des marques déposées de la société Autodesk Inc. San Rafael, CA.
BAMTEC® est une marque déposée de la société Häussler, Kempten.
Certaines parties de ce produit ont été développées à l'aide des outils
LEADTOOLS.
(c) 1991-2007, LEAD Technologies, Inc. Tous droits réservés.
Microsoft®, Windows® et Windows Vista™ sont des marques de
fabrique ou des marques déposées de la société Microsoft Corporation.
MicroStation® est une marque déposée de la société Bentley Systems,
Inc.
Certaines parties de ce produit ont été développées à l’aide de la
bibliothèque Xerces d’Apache Software Foundation.
Toutes les autres marques (déposées) appartiennent à leurs
propriétaires respectifs.
© Nemetschek France, Asnières, 2009. Tous droits réservés - All rights
reserved.
1ère édition, avril 2009
Manuel d’utilisation Sommaire i
Sommaire
Bienvenue....................................................................................... 1
Introduction............................................................................................................2
Sources d'informations .......................................................................................3
Documentation disponible.......................................................................................3
Autres aides ..................................................................................................................4
Formation, assistance et suivi de projet.........................................................5
Vous avez la parole...............................................................................................6
Installation d'Allplan................................................................... 7
A lire avant l’installation ....................................................................................7
Documentation sur l’installation............................................................................7
Conditions pour l'utilisation d'Allplan.................................................................. 7
Déroulement de l'installation......................................................................... 13
Nouvelle installation monoposte .........................................................................13
Nouvelle installation en réseau ............................................................................15
Enregistrer un poste de travail Allplan à l'aide de NemSLock............. 16
Enregistrement ..........................................................................................................16
Notions de base ..........................................................................27

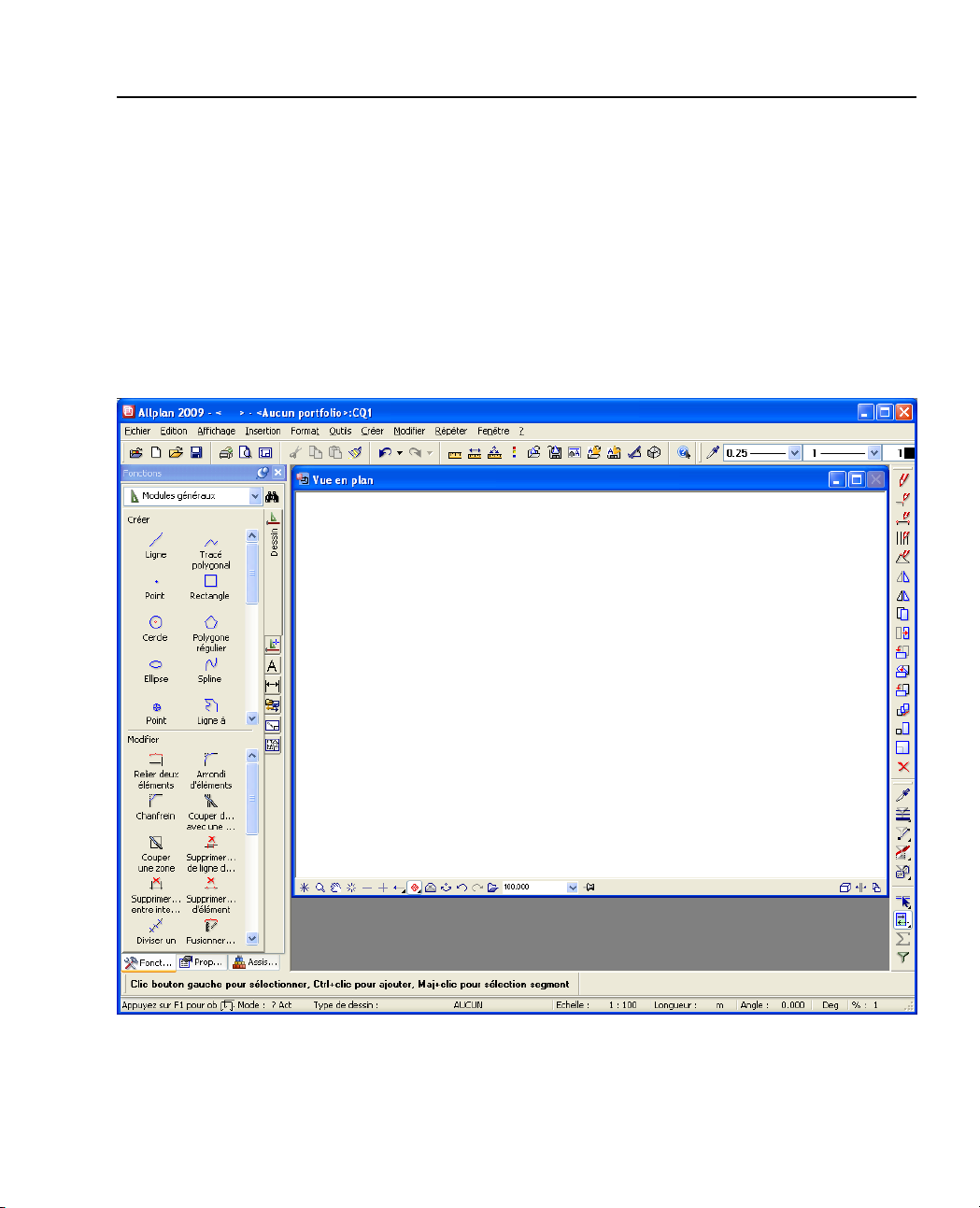

Vue d'ensemble de l’interface utilisateur................................................... 27
Barre de titre..............................................................................................................28
Barres d’outils ............................................................................................................28

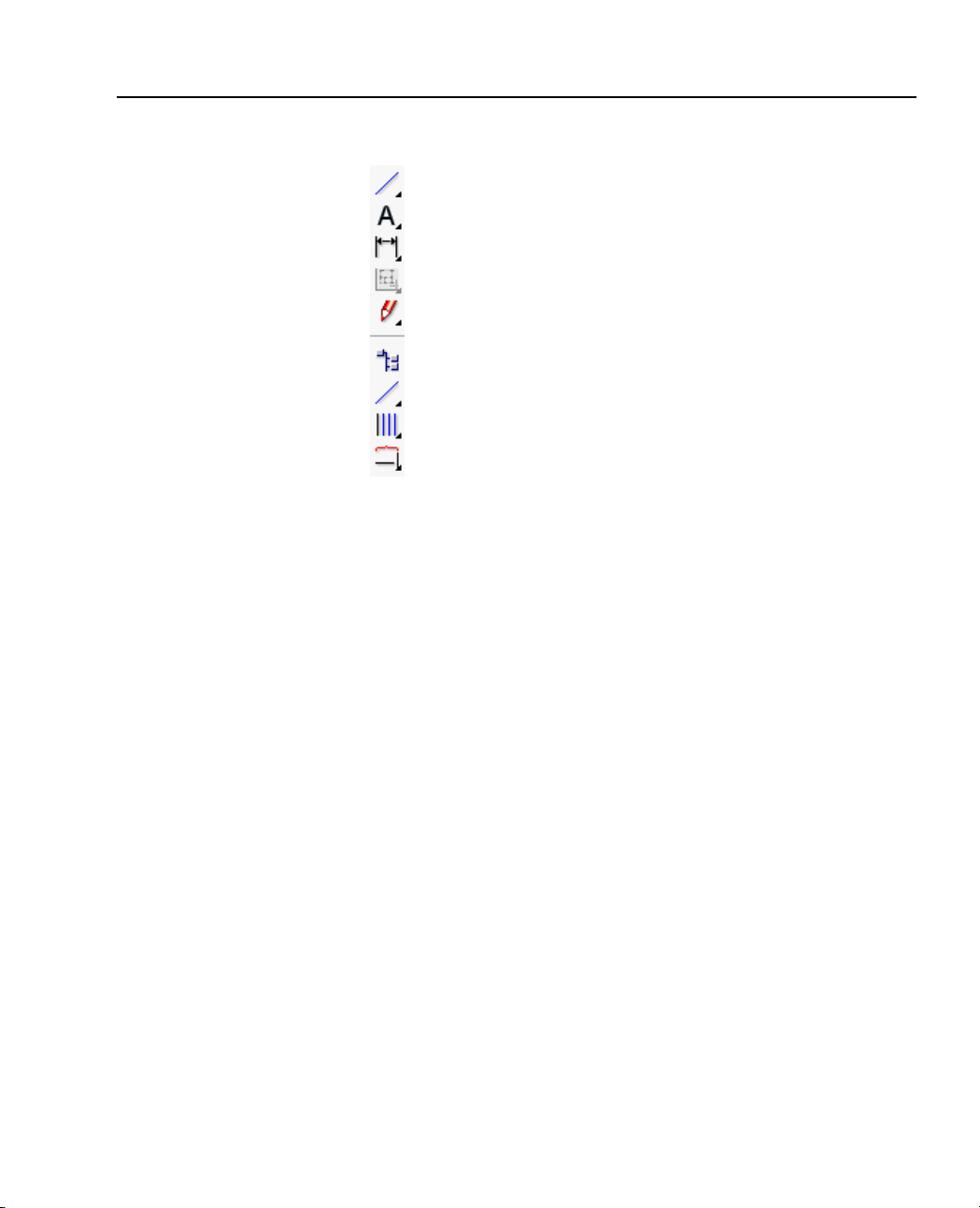

Icônes déroulantes....................................................................................................29
Palettes ........................................................................................................................29
Menus...........................................................................................................................38
Menu contextuel.......................................................................................................39
ii Sommaire Allplan 2009
Ligne de dialogue..................................................................................................... 40
Barre d'état ................................................................................................................ 40

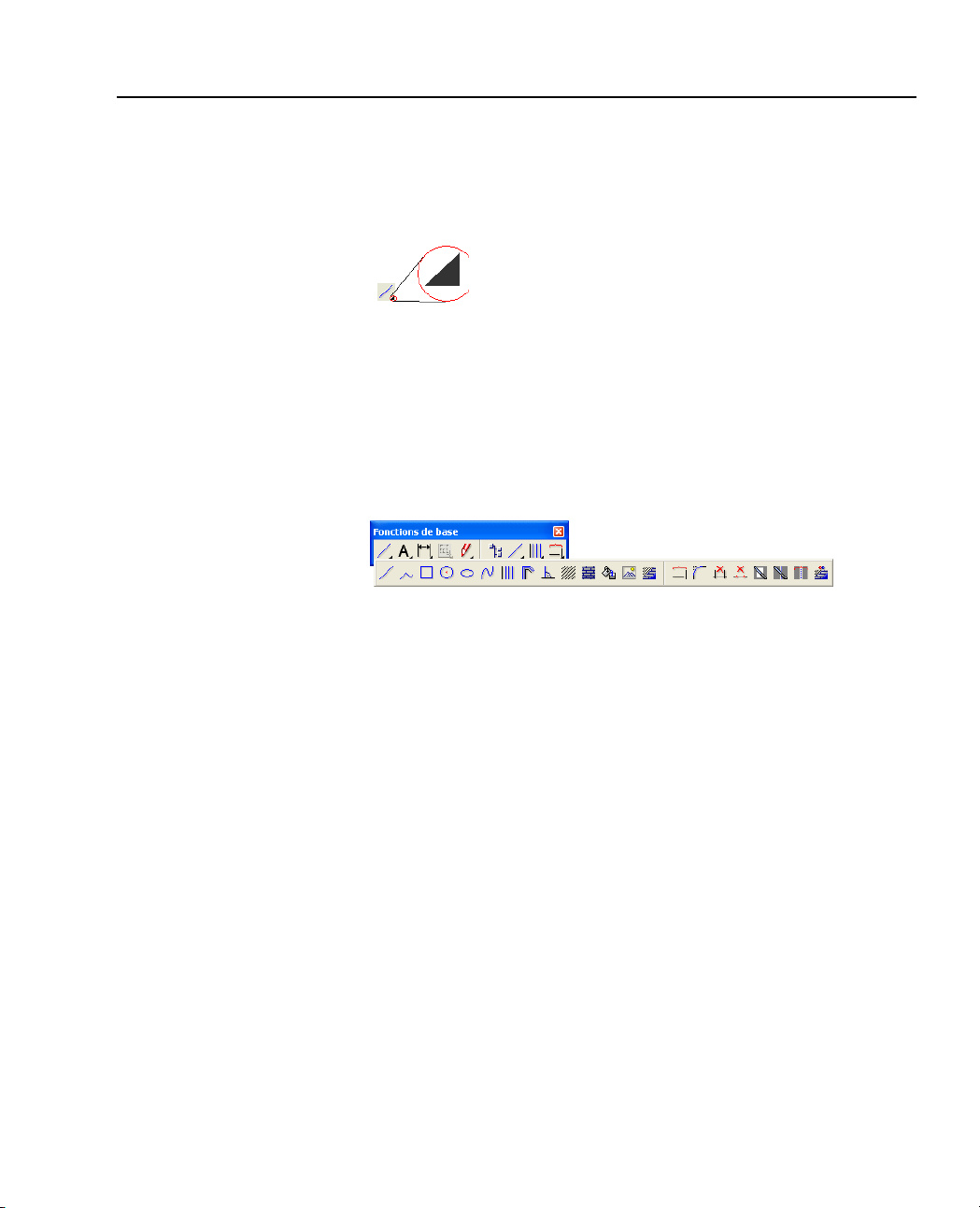

Barre d’outils Fonctions de base.......................................................................... 41
Configurations standard........................................................................................ 42
Options de saisie....................................................................................................... 43
Méthodologie générale.................................................................................... 44

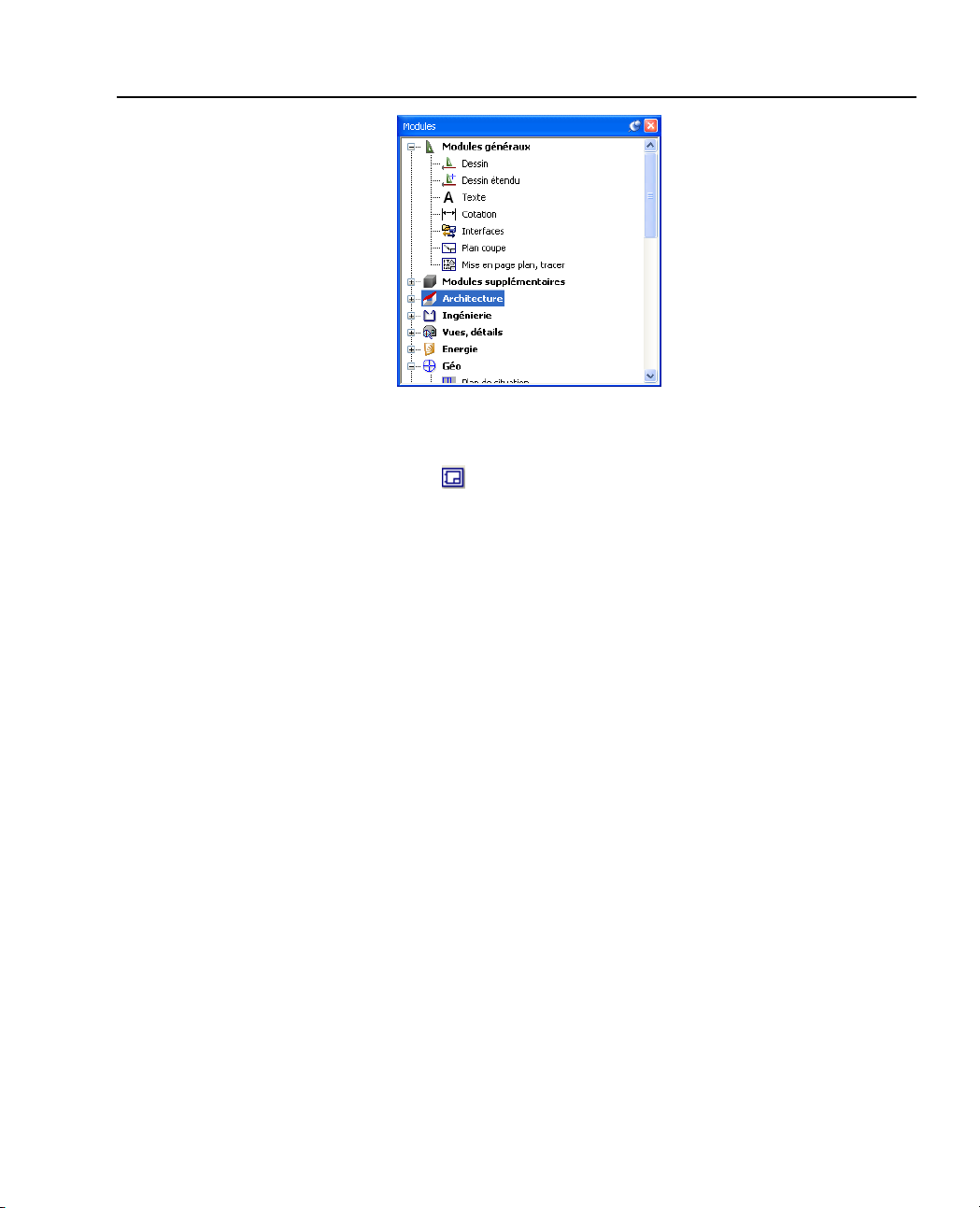

Orientation dans le programme - les modules................................................ 44
Projets, portfolios, calques et plans.................................................................... 46
Utilisation de la souris............................................................................................ 47
Appeler et quitter les fonctions........................................................................... 51
Créer ou modifier des éléments à l'aide du menu contextuel.................... 52
Corriger les erreurs .................................................................................................. 53
Enregistrer votre travail......................................................................................... 54
Utilisation du Presse-papiers................................................................................ 58
Contrôle de l’affichage..................................................................................... 61
Utilisation de la liste d’affichage......................................................................... 62
Fonctions de contrôle de l’affichage accessibles dans la barre d’outils
Fenêtre ........................................................................................................................ 63
Règles régissant la représentation des éléments à l’écran........................... 65
Ordre de représentation des éléments............................................................... 67
Propriété d’élément "ordre".................................................................................. 68
Valeurs de la propriété d'élément "ordre" ........................................................ 69
Modifier la propriété d'élément "ordre"............................................................ 70
Utilisation des propriétés de format............................................................ 71
Notions fondamentales.......................................................................................... 71
Propriétés de format et layer ............................................................................... 77
Sélection des éléments..................................................................................... 80
Sélectionner des éléments, vue d'ensemble ..................................................... 80
Sélectionner des éléments à l’aide de la souris............................................... 81
Sélectionner des éléments en définissant une zone...................................... 82
Utilisation de la fonction multiple pour sélectionner des éléments......... 83
Filtrer les éléments sélectionnés.......................................................................... 83
Manuel d’utilisation Sommaire iii
Présentation des options de filtrage...................................................................84
Dessiner avec précision .................................................................................... 87
Notions fondamentales...........................................................................................87
Dessiner en s'aidant des chemins de repérage........................................112
Chemins de repérage ............................................................................................ 112
Chemins de repérages possibles, vue d'ensemble......................................... 112
Saisie de longueurs lors du dessin avec chemins de repérage .................116
Activation et personnalisation des chemins de repérage .......................... 117
Utilisation des poignées.................................................................................118
Utilisation des poignées.......................................................................................118
Types de poignées..................................................................................................119
Formes de poignées...............................................................................................120
Formes du pointeur...............................................................................................120
Editer des éléments à l’aide de leurs poignées.............................................. 121
Utilisation des assistants................................................................................122
Organisation des assistants.................................................................................123
Utilisation des éléments accessibles dans les assistants.............................124
Saisie de polygones et de surfaces .............................................................125
Procédure générale de saisie de polygones.................................................... 125
Apprendre les règles élémentaires de la procédure générale de saisie de
polygones ................................................................................................................. 125
Appliquer des éléments surfaciques à des surfaces ..............................126
Hahurage, motif, remplissage, surface d'image et style de surface........ 126
Hachurages et échelle.....................................................................................128
Paramètre des hachurages "Constant sur le plan"....................................... 129
Paramètre des hachurages "Ajuster en fonction de l'échelle plan"........ 130
Hachurages des éléments d’architecture........................................................131
Motifs et échelle...............................................................................................132
Paramètre des motifs "Constant sur le plan" ................................................132
Paramètre des motifs "Ajuster en fonction de l’échelle plan".................. 134
Motifs des éléments d’architecture..................................................................135
Travail efficace grâce aux bibliothèques et aux valeurs standard ...136
iv Sommaire Allplan 2009
Enregistrer des paramètres standard dans des boîtes de dialogue ......... 136
Enregistrer des éléments de construction en tant que Favoris ................136
Utilisation de symboles ........................................................................................138
Utilisation des macros ..........................................................................................139
Chemins ....................................................................................................................143
Utilisation d’objets OLE..................................................................................145
Utilisation d’objets OLE ........................................................................................ 145
Liaison et incorporation d’objets OLE .............................................................. 145
Liaison et incorporation d’images en tant qu’objets OLE...........................146
Transparence des objets OLE............................................................................... 147
Edition d'objets OLE...............................................................................................147
Restrictions concernant les objets OLE dans Allplan...................................148
Utilisation de XRef........................................................................................... 149
Utilisation de XRef.................................................................................................149
Edition de XRef .......................................................................................................150
Comparaison XRef simples et XRef étendues ................................................151
Restrictions concernant les XRef normales ....................................................152
Organisation et gestion des données.........................................................153
Organisation et gestion des données, vue d'ensemble ...............................153
Mise en parallèle travail orienté projets - travail orienté documents ...154
Projets, portfolios, calques et plans.................................................................. 155
Manipulation des projets.....................................................................................156
Manipulation des calques.................................................................................... 157
Travailler avec la structure du bâtiment.........................................................161
Travailler avec la structure de portfolios ........................................................172
Manipulation des layers.......................................................................................175
Gestion des données à l’aide du Pilote de projets........................................ 186
Echanges de données avec d'autres programmes ................................. 193
Types de fichiers pris en charge pour l'exportation et l'importation .....193
Déroulement d'une conversion (vue d‘ensemble).........................................194
Importation de fichiers contenant de grandes coordonnées.................... 195
Ajuster les unités de mesure et les longueurs ...............................................197
Manuel d’utilisation Sommaire v
Suppression de l'unité enregistrée dans un fichier DWG ou DXF............ 199
Généralités sur les mappages.............................................................................199
Utilisation de fichiers de configuration .......................................................... 200
Utilisation de Favoris d'échange........................................................................ 201
Utilisation de fichiers prototypes...................................................................... 201
Exporter des images bitmap et des images scannées.................................. 201
Informations générales sur l’exportation de plans ...................................... 203
Importation et exportation de données PDF.................................................205
Impression ..........................................................................................................206
Aperçu avant impression ..................................................................................... 206
Méthodologie dans le module Mise en page plan, tracer.......................... 214
Utilisation de pilotes Nemetschek et Windows ............................................215
Pilotes raster Nemetschek...................................................................................216
Activer l’utilisation du pilote raster .................................................................217
Régler les propriétés du pilote raster............................................................... 218
Eléments composant une mise en page..........................................................218
Détails de documents dans un plan .................................................................220
Ordre d'impression des éléments....................................................................... 221
Impression de plans en couleur ......................................................................... 224
Création de fichiers de tracé .............................................................................. 225
Utilisation de profils de tracé............................................................................. 226
Index........................................................................................... 227
Manuel d’utilisation Bienvenue 1
Bienvenue
Bienvenue dans Allplan, le logiciel de CAO performant
dédié à l'architecture et à l'ingénierie du bâtiment.
Dans ce manuel, vous vous familiariserez avec l’interface
d'Allplan et apprendrez à en manipuler les principales
fonctions.
Après cette première prise en main, vous serez rapidement
en mesure d’utiliser Allplan dans votre travail quotidien.
Ce chapitre vous renseigne sur :
Le contenu de ce manuel
La documentation disponible sur Allplan
Les autres sources d'informations concernant Allplan
Les prestations de formation, d’assistance et de suivi de
projet proposées par notre société.
2 Introduction Allplan 2009
Introduction
Ce manuel est divisé en deux parties :
• Une première partie décrivant l'installation d'Allplan.
• Une introduction à la philosophie et aux principes de
manipulation du programme.
Ce livre suppose que vous êtes familiarisé avec les principes de
manipulation des programmes Microsoft Windows. Des connaissances
en CAO sont utiles, mais vous progresserez tout autant si vous êtes
novice dans l'utilisation des programmes CAO.
Manuel d’utilisation Bienvenue 3
Sources d'informations
Documentation disponible
La documentation Allplan à votre disposition se compose des
éléments suivants :
• L’aide en ligne, qui constitue la principale source d'informations
pour l'apprentissage et la manipulation d'Allplan.
Pendant votre travail dans Allplan, vous pouvez obtenir de l’aide
sur la fonction active en appuyant sur la touche F1 ; vous pouvez
aussi activer la fonction
d’outils Standard et cliquer sur la fonction pour laquelle vous
souhaitez plus d’informations.
• Le manuel est divisé en deux parties. La première partie décrit
l'installation d'Allplan. La seconde partie vous livre un aperçu des
notions et concepts fondamentaux, ainsi que des méthodes de
saisie générales dans Allplan.
Aide contextuelle dans la barre
• Le Tutorial Bases décrit l'utilisation des principales fonctions de
dessin et de modification de Allplan.
• Le Tutorial Architecture vous apprend pas à pas comment
dessiner un bâtiment complet, comment analyser la construction
dans des listes et comment la sortir sur une imprimante ou un
traceur.
• Le Tutorial Ingénierie vous apprend pas à pas comment créer des
plans de repérage, des plans de coffrage et des plans de ferraillage
et comment les sortir sur un traceur.
• Le fascicule Nouveautés dans Allplan vous présente toutes les
nouvelles fonctions et évolutions incluses dans la nouvelle
version.
• Les différents fascicules de la série Pas à pas approfondissent
divers aspects d'Allplan tels que la gestion des données, la gestion
du système, les modules de présentation, etc. Vous pouvez les
acquérir auprès de l’agence Nemetschek la plus proche.
4 Sources d'informations Allplan 2009
Autres aides
Conseils de manipulation
Le menu Aide contient une rubrique Conseils de manipulation. Vous
y trouverez un récapitulatif des principaux conseils et astuces de
manipulation qui vous permettront d’utiliser Allplan de manière
encore plus efficace.
L’espace client
Connectez-vous sur le site www.nemetschek.fr et accédez à de
nombreuses rubriques du type : fiches techniques, bibliothèques, etc.
Allnews
Allnews est une lettre d’informations réservée aux abonnés
Allservices. Elle fournit des trucs et astuces pour une meilleure
utilisation des programmes Nemetschek.
FAQ (foire aux questions) sur l’Internet
Vous trouverez une FAQ régulièrement mise à jour sur l'Internet. Pour
la consulter, rendez-vous à l'adresse http://www.nemetschek.fr, puis
choisissez la rubrique Espace client, cliquez sur FAQ et
identifiez-vous.
A noter : Cette adresse est directement accessible depuis le
programme. Pointez sur Nemetschek sur le Web dans le menu Aide et
cliquez sur Questions et réponses, FAQ.
Commentaire sur l'aide
Si vous avez des suggestions ou des questions concernant l’aide en
ligne, ou si constatez une erreur, envoyez un message électronique à
l'adresse hotline@nemetschek.fr
Manuel d’utilisation Bienvenue 5
Formation, assistance et suivi de projet
La manière dont vous vous êtes formé au programme a une influence
déterminante sur le temps que vous passez à traiter vos projets. En
suivant une formation de prise en main professionnelle sous forme de
séminaires, de formations spécifiques ou de formations individuelles,
vous pouvez gagner jusqu’à 35 % du temps que vous consacrez au
traitement de vos projets !
Pour cela, l'élaboration d'un programme de formation individualisé
est absolument indispensable. Dans chaque agence Nemetschek, le
service technique vous propose un programme de formation complet
et vous offre assistance et conseil pour la définition d’un programme
adapté à vos besoins.
• Les séminaires constituent la manière la plus rapide de se
familiariser professionnellement avec Allplan.
• Des séminaires spécifiques permettent à chaque utilisateur
d’approfondir et d’optimiser ses connaissances.
• Les formations individuelles sont les plus adaptées pour répondre
aux besoins particuliers de votre agence.
• Les cours intensifs d’une journée, destinés plus particulièrement
aux directeurs d’agences, permettent d’apprendre l’essentiel en un
temps record.
• Si vous le souhaitez, les formateurs viennent aussi chez vous : ils
ne se contenteront pas de vous apprendre à manipuler Allplan,
mais étudieront avec vous les possibilités d'optimisation des
processus spécifiques à votre entreprise.
Vous pouvez consulter le programme des formations à la page
Formations de notre site Internet (http://www.nemetschek.fr).
Pour de plus amples informations, veuillez contacter notre centre de
formation à Paris aux numéros suivants :
Tél. : 01 46 13 47 00
Fax : 01 46 13 47 01
6 Vous avez la parole Allplan 2009
Vous avez la parole
Vos commentaires et suggestions sont pour nous des apports
précieux, qui nous aident dans la rédaction et la révision de notre
documentation.
Ecrivez-nous ou envoyez une télécopie pour nous dire ce qui vous
plaît ou vous déplaît dans ce manuel. Pour nous contacter,
adressez-vous à :
Nemetschek France
Centre d’affaires Objectif - 2, rue Louis Armand
92661 ASNIERES Cedex
Tél. : 01 46 13 47 00
Fax : 01 46 13 47 01
e-mail : hotline@nemetschek.fr
Manuel d’utilisation Installation d'Allplan 7
Installation d'Allplan
A lire avant l’installation
Documentation sur l’installation
Vous trouverez des informations concernant l'installation
d'Allplan :
• Dans le manuel, lequel décrit la procédure d’installation pour
l’utilisation en monoposte et en réseau ;
• Dans le fichier install.chm enregistré dans le dossier
\programs\Allplan\Helpfiles\Francais du DVD
Allplan, dans lequel vous trouverez des informations récentes et
plus détaillées sur l'installation et la mise à niveau du programme
(en monoposte et en réseau). Nous vous recommandons vivement
de lire la totalité de ce fichier avant d'effectuer l’installation et de
ne pas hésiter à prendre contact avec les services techniques de
Nemetschek France, en particulier si vous effectuez une
installation en réseau.
Conditions pour l'utilisation d'Allplan
Avant l’installation, assurez-vous que tous les ordinateurs sur lesquels
vous comptez installer Allplan possèdent la configuration minimale
requise.
8 A lire avant l’installation Allplan 2009
Configuration matérielle requise
Configuration matérielle minimale sans Allplan 2009 IBD :
• Intel® Pentium® III ou compatible (Pentium III est pris en charge
pour la dernière fois dans Allplan 2009)
• 1 Go de RAM
• 5 Go d'espace disque disponible
• Carte graphique : résolution 1280 x 1024 et 128 Mo de mémoire
(la prise en charge OpenGL 2.0 sera nécessaire pour la prochaine
version d'Allplan)
• Connexion e-mail ou port USB pour lire le fichier de licence
• Lecteur DVD-ROM (pour l’installation)
Configuration matérielle recommandée sans Allplan 2009 IBD
• Processeur Intel Core 2 Quad ou compatible
• 2 Go de RAM, 4 Go de RAM pour Vista
• Carte graphique CAO avec OpenGL 2.0 / Shader modèle 3 et 256
Mo
de mémoire
• Ecran TFT 20", résolution 1600 x 1200
• Carte réseau 1 Gbit/s
• Connexion e-mail ou port USB pour lire le fichier de licence
• Lecteur DVD-ROM (pour l’installation)
Configuration matérielle minimale avec Allplan 2009 IBD :
• Configuration matérielle recommandée, avec en outre :
• Des cartes graphiques performantes ou haut de gamme
conformément à la classification
(http://www.nemetschek.co.uk/info/graphiccards) suivante.
• Serveur de données pour Groupe de travail : Windows Server 2003
(recommandation : Windows Storage Server 2003 R2 x64)
• Un serveur de données ne devrait pas être utilisé comme poste de
travail Allplan.
Manuel d’utilisation Installation d'Allplan 9
Matériel Apple
• Allplan fonctionne aussi sur un ordinateur Apple équipé d'un
processeur Intel et d'un système d'exploitation Windows.
Des informations à jour sont disponibles en ligne sur cette page
Web (http://www.nemetschek.co.uk/info/sys2009).
A noter : Sur le site Internet
(http://www.nemetschek.co.uk/info/sys2009) de Nemetschek, un outil
est à votre disposition pour tester si votre ordinateur remplit les
configurations système requises pour Allplan.
10 A lire avant l’installation Allplan 2009
Configuration logicielle requise
Allplan fonctionne sous les systèmes d’exploitation suivants :
• Poste de travail / Serveur de données :
- Configuration recommandée : Windows XP Edition
professionnelle, Service Pack 3
- Windows XP Edition familiale, Service Pack 3
- Windows Vista, Service Pack 1
- Windows Server 2003, Service Pack 2
- Windows Server 2008 (sans Hyper-V)
- Configuration recommandée pour serveur de données pour
Groupe de travail : Windows Storage Server 2003 R2 x64
• Serveur de données :
- Novell NetWare 6.5 avec services NetWare
- Suse Linux 11 avec Samba Server 3.0 sur système de fichiers
Reiser version 3
• En cas d'utilisation de Terminal Server :
- Citrix Presentation Server, version 4.5 et Citrix XenApp,
version 5.0
- Client Program Neighborhood, version 10
A noter : Les performances d'Allplan sous Citrix dépendent
notamment des performances du réseau et sont légèrement
inférieures à celles d'une installation locale.
Assurez-vous que tous les postes du réseau sont équipés de l'un des
systèmes d'exploitation énumérés ci-dessus.
A noter : L'installation sous des systèmes d'exploitation autres que
ceux mentionnés ci-dessus, tels que d'autres installations Linux,
HP-UX, n'a pas été testée et n'a donc pas été validée, ni pour les
postes de travail Allplan, ni pour les postes serveurs. Nous déclinons
toute responsabilité en cas d’installation sous ces systèmes
d’exploitation et ne pouvons offrir aucune assistance.
Manuel d’utilisation Installation d'Allplan 11
Autres conditions
Soyez particulièrement attentif aux indications suivantes si vous avez
changé de système d’exploitation (pour passer à Windows Vista par
exemple).
• Le système d’exploitation doit être opérationnel.
• Les postes faisant office de serveurs de données pour un poste de
travail Allplan doivent également remplir les conditions
matérielles et logicielles minimales.
• Tous les périphériques doivent être connectés et configurés.
• Pour installer deux postes de travail Allplan ou plus en réseau, la
mise en réseau doit avoir été effectuée à partir du système
d’exploitation.
• En cas de mise à niveau d’une installation en réseau, il faut que
tous les postes connectés aient migré vers Allplan avant que le
travail ne puisse reprendre sur l’un des postes.
Notez donc les points suivants avant l’installation :
- Allplan peut uniquement être installé s’il existe un fichier de
licence valide ou un contrat Allservices pour le poste concerné.
- Il n’est pas possible d’utiliser différentes versions d'Allplan
pour traiter un ensemble de données commun !
12 A lire avant l’installation Allplan 2009
Réflexions préalables concernant la structure des données
Allplan installe deux types de données :
• Fichiers programmes : les fichiers programmes sont toujours
installés localement sur chaque poste de travail.
• Dossier de stockage central des fichiers : il contient par exemple
des projets et le standard du bureau. Ces données peuvent être
installées soit sur le poste local, soit sur un serveur de données.
Avant de procéder à l’installation, vous devez décider dans quel
dossier installer le programme, car vous ne pourrez pas changer de
dossier ultérieurement, sauf à désinstaller et à réinstaller le
programme.
Nous vous conseillons de choisir deux dossiers différents pour les
données centralisées et les fichiers programmes. Ceci vous permet de
séparer les données nécessitant une sauvegarde des autres. La figure
ci-dessous présente un exemple de définition des dossiers :
Manuel d’utilisation Installation d'Allplan 13
Déroulement de l'installation
Nouvelle installation monoposte
Vous trouverez ci-dessous une description de la procédure
d’installation d'Allplan sur un poste de travail autonome. Les versions
d'Allplan éventuellement déjà installées sur l’ordinateur ne sont pas
affectées.
Pour installer une version monoposte d'Allplan
 Avant de procéder à l’installation, lisez les rubriques suivantes :
• Conditions pour l'installation et l'utilisation d'Allplan (cf.
"Conditions pour l'utilisation d'Allplan", page 7)
• Réflexions préalables concernant la structure des données (cf.
page 11)
1 Fermez toutes les applications actives, quittez correctement le
système d'exploitation et éteignez votre ordinateur.
2 Mettez tous les périphériques sous tension.
3 Mettez l’ordinateur sous tension et démarrez le système
d’exploitation.
4 Ouvrez une session en tant qu'administrateur local ou en tant
qu'utilisateur avec des droits d'administrateur.
5 Introduisez le DVD Allplan dans le lecteur de DVD.
6 Cliquez sur Programmes sous Contenu du DVD, puis cliquez sur
Allplan.
7 Choisissez la langue de l'installation et validez avec OK.
8 Validez la boîte de dialogue en cliquant sur Suivant.
9 Le masque Contrat de licence vous informe des conditions du
contrat de licence. Cliquez sur Oui si vous acceptez les termes du
contrat.
10 Dans la boîte de dialogue Informations importantes, l'utilitaire
d'installation vous invite à consulter la documentation concernant
14 Déroulement de l'installation Allplan 2009
l'installation. Appuyez sur la touche F1 pour l'afficher
immédiatement. Sinon, cliquez sur Suivant.
11 Entrez votre nom d'utilisateur et le nom de votre société, puis
cliquez sur Suivant.
12 Choisissez l'option Nouvelle installation ou Nouvelle installation
avec récupération des données dans la boîte de dialogue Option
d'installation. Cliquez sur Suivant.
13 Si vous avez choisi l'option Nouvelle installation avec
récupération des données : sélectionnez les données que vous
souhaitez récupérer dans la nouvelle version et cliquez sur
Suivant.
14 Si vous voulez installer une version d'évaluation à durée
limitée, choisissez l'option Licence d'évaluation à durée limitée
dans la boîte de dialogue Choix des informations de licence.
15 Si vous disposez d'un contrat Allservices valide pour le poste de
travail concerné, choisissez l'option Fichier de licence existant
dans la boîte de dialogue Choix des informations de licence.
16 Si vous avez acheté une nouvelle licence pour ce poste de travail
et cette version ou si vous avez acheté de nouveaux modules
accompagnés d'un nouveau fichier de licence, sélectionnez le
nouveau fichier de licence.
17 Cliquez sur Suivant.
18 Sélectionnez le lecteur cible sur lequel les programmes et les
fichiers d'Allplan doivent être installés.
Dossier des programmes : dossier dans lequel seront enregistrés
les fichiers de données d'Allplan (projets, données standard du
bureau, etc.).
Dossier de stockage central des fichiers : dossier dans lequel
seront enregistrés les fichiers de données (projets, standard du
bureau, etc.).
19 Choisissez le type d'installation dans la boîte de dialogue Type
d'installation, puis cliquez sur Suivant.
Standard : installe le programme avec les options les plus
courantes. Nous vous recommandons de choisir ce type
d'installation.
Manuel d’utilisation Installation d'Allplan 15
Compacte : installe uniquement les programmes et les fichiers
indispensables au fonctionnement du programme.
Personnalisée : installe les fichiers de votre choix. Par défaut, tous
les composants sont sélectionnés. Dans la boîte de dialogue Choix
des composants, vous pouvez désactiver les composants que vous
ne souhaitez pas installer.
20 Indiquez dans la boîte de dialogue Choix du dossier des
programmes le dossier dans lequel les icônes d'Allplan doivent
être installées.
21 Vérifiez les paramètres en cours dans la boîte de dialogue
Démarrer la copie des fichiers. Si les paramètres sont corrects,
cliquez sur Suivant pour démarrer l'installation.
22 Dans certains cas, l'utilitaire d’installation vous invite à
redémarrer votre ordinateur à l'issue de l'installation. Après avoir
redémarré l'ordinateur, rouvrez une session en tant
qu’administrateur ou en tant qu’utilisateur ayant des droits
d’administrateur.
Nouvelle installation en réseau
Pour effectuer une nouvelle installation en réseau
1 Lisez les rubriques suivantes avant de procéder à l'installation :
• Conditions pour l'installation et l'utilisation d'Allplan 2009 (cf.
"Conditions pour l'utilisation d'Allplan", 7)
• Réflexions préalables concernant la structure des données (cf.
page 11)
• Sauvegarde des données
2 Installez Allplan sur tous les postes de travail selon la procédure
décrite à la rubrique Nouvelle installation monoposte (cf. page 13).
3 Assurez-vous qu'Allplan démarre correctement sur tous les postes.
16 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
Enregistrer un poste de travail Allplan à
l'aide de NemSLock
Enregistrement
Les nouveaux postes de travail Nemetschek sont protégés par le
logiciel Gestionnaire de licences NemSLock. Une clé de protection
(dongle) n'est plus nécessaire, car la fonction assurée par la clé de
protection est maintenant assurée par l'ordinateur : c'est en quelque
sorte l'ordinateur entier qui joue le rôle de clé de protection.
Ce mode d'attribution des licences est radicalement différent de la
protection par dongle, avec laquelle la même clé électronique peut
être utilisée après une mise à niveau des postes de travail : vous
recevez pour chaque poste de travail acheté une licence temporaire.
Cette licence temporaire, qui vous est fournie par messagerie
électronique ou sur disquette, est valable sans restrictions pendant 30
jours. Sachez toutefois que si vous avez testé Allplan à l'aide d'une
licence d'essai (option d'installation Licence d'évaluation à durée
limitée) pendant un certain temps, le durée de validité de la licence
temporaire est réduite d'autant.
Opérations à effectuer pour obtenir la licence d’utilisation
définitive :
• Installez le poste de travail Allplan avec la licence temporaire
personnalisée qui vous a été fournie avec le programme et qui
donne accès aux modules que vous avez achetés.
• Générez une demande d'enregistrement pour chaque poste de
travail et envoyez-la à Nemetschek par messagerie électronique
(vous pouvez ouvrir Gestionnaire de licences NemSLock même si
Allplan ne s'exécute plus). L'enregistrement étant automatisé, vous
pouvez envoyer votre demande à n'importe quel moment.
• En l'espace de quelques minutes, vous recevez de Nemetschek un
courrier électronique vous informant du déroulement de
l'enregistrement, auquel est normalement joint le fichier de licence
enregistré. Installez cette licence sur le poste de travail Allplan
concerné.
Manuel d’utilisation Installation d'Allplan 17
Notez les points suivants :
• Des modifications apportées au système ou au matériel de
l'ordinateur peuvent affecter la licence du programme
Nemetschek.
• Si vous comptez changer plus de trois composants de votre
ordinateur, informez-en préalablement l'assistance technique
Nemetschek.
• Avant de passer à un autre système d'exploitation, créez un fichier
de changement de matériel (voir la rubrique "Transférer
définitivement une licence sur un nouvel ordinateur" de l'aide en
ligne).
Vous trouverez plus d'informations sur la gestion des licences dans
l'aide en ligne du Gestionnaire de licences NemSLock.
Créer une demande d'enregistrement et solliciter une
licence
Pour demander une licence enregistrée pour un poste de travail
Nemetschek, vous devez fournir quelques informations concernant
votre agence et votre ordinateur. Un assistant vous guide pour
l'établissement de la demande d'enregistrement et un fichier
d'enregistrement est généré. Envoyez ce fichier à Nemetschek par
courrier électronique et le fichier de licence vous sera retourné sous
quelques minutes.
Pour solliciter une licence enregistrée pour votre
ordinateur
1 Dans la barre des tâches de Windows, cliquez sur Démarrer -
(Tous les) programmes - Nemetschek - Nemetschek SoftLock
2006 - Gestionnaire de licences.
Sous Windows Vista, démarrez toujours le Gestionnaire de
licences en tant qu'administrateur via Démarrer - Tous les
programmes - Nemetschek - Nemetschek Softlock 2006 Gestionnaire de licences.
Cliquez sur Gestionnaire de licences à l'aide du bouton droit de la
souris, puis sélectionnez Exécuter en tant qu'administrateur dans
le menu contextuel.
2 Choisissez l’onglet Gestionnaire de licences Nemetschek Softlock.
18 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
3 Sélectionnez le poste de travail à enregistrer.
A noter : Vous pouvez uniquement enregistrer des postes de
travail que vous avez achetés. Si le programme ne propose ici que
des postes de travail numérotés de 91 à 99 (= licences d'évaluation
à durée limitée), vous devez d'abord lire sur votre poste la licence
personnalisée temporaire qui vous a été fournie (voir Lire une
licence personnalisée temporaire (cf. page 22)).
4 Cliquez sur
Solliciter une licence dans la partie inférieure de
la boîte de dialogue.
L'assistant Solliciter une licence s'exécute. La boîte de dialogue
Bienvenue dans l'assistant de demandes de licences décrit la
suite des opérations.
5 Cliquez sur Suivant >.
La boîte de dialogue Informations client s'affiche à l'écran.
A noter : Vous devez avoir ouvert la session en tant
qu'administrateur pour pouvoir modifier les informations client.
Si ce n'est pas le cas, le programme vous en avertit dans un
message. Quittez et redémarrez le programme en choisissant
l'option Exécuter en tant qu'administrateur dans le menu
contextuel.
Manuel d’utilisation Installation d'Allplan 19
6 Entrez les numéros et les informations concernant votre bureau :
• Si 00000000 (huit zéros) s'affiche dans le champ N° de client et
FFFFFFFF (huit fois la lettre"F" en majuscules) figure dans le
champ CD Key, cela signifie que vous avez sélectionné l'option
Licence d'évaluation à durée limitée lors de l'installation du
programme Nemetschek.
Dans ce cas, lisez d'abord la licence personnalisée temporaire
correspondant au poste de travail avant de créer la demande
d'enregistrement (voir Lire une licence personnalisée
temporaire (cf. page 22)).
• Si les informations des champs N° de client et CD Key ne sont
pas identiques aux codes figurant sur le bon de livraison (faute
de frappe ou erreur de casse par exemple), entrez
manuellement votre n° de client et votre CD Key.
• Tous les champs doivent être renseignés.
Soyez particulièrement attentif à entrer l'adresse électronique
correcte, car les licences enregistrées et les réponses au
requêtes concernant le statut des licences sont envoyées à
l'adresse que vous spécifiez ici.
20 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
A noter : Contrôlez les informations figurant dans les champs N°
de client (numéro de client) et CD-Key et comparez-les aux
informations figurant sur votre bon de livraison Nemetschek. Le
CD Key ne doit contenir que des chiffres de 0 à 9 et des lettres
majuscules de A à F.
Remarque : Ces codes
figurent également dans le
fichier de la licence
personnalisée temporaire
(*_psd.nslock). Vous
pouvez ouvrir le fichier de
licence dans un éditeur de
texte, faire défiler le texte
jusqu’au bloc d’informations à
7 Cliquez sur Suivant >.
8 Sélectionnez le programme, la version et le poste de travail
souhaités et cliquez sur Suivant >.
la fin du fichier et copier les
codes KUNDE (client) et
CDKEY dans le
Presse-papiers, puis les coller
dans les champs de saisie.
A noter : Lorsque le N° de client est incorrect (dans le cas d'une
licence d'évaluation par exemple), le bouton OK est inaccessible et
un message d'erreur s'affiche à l'écran. Cliquez sur le lien vers le
site Internet de Nemetschek si vous avez besoin d'informations
complémentaires.
Informations sur le message "N° de client incorrect"
9 Indiquez comment vous souhaitez envoyer le fichier
d'enregistrement et cliquez sur Suivant >.
Manuel d’utilisation Installation d'Allplan 21
• Démarrer un logiciel de messagerie électronique...
Le fichier d’enregistrement register.txt est créé et
enregistré. Votre logiciel de messagerie électronique par défaut
s’exécute. Le fichier d'enregistrement est automatiquement
joint au message électronique et l'adresse
register@nemetschek.fr s'affiche dans le champ destinataire.
• Afficher le fichier d'enregistrement sur le bureau...
Le fichier d’enregistrement register.txt est créé et
enregistré. Le dossier dans lequel le fichier de licence a été
enregistré est ouvert dans l'Explorateur Windows et vous
pouvez utiliser toutes les fonctionnalités de l'Explorateur
Windows pour joindre le fichier d’enregistrement à un courrier
électronique, pour le copier via le réseau sur un ordinateur
disposant d’un accès Internet, etc.
Le programme affiche également une vue d'ensemble des données
avec lesquelles le fichier d'enregistrement a été créé.
22 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
10 Cliquez sur Terminer.
11 Quittez le Gestionnaire de licences NemSLock en cliquant sur
Fermer.
En l'espace de quelques minutes, vous recevez de Nemetschek un
courrier électronique vous informant du déroulement de
l'enregistrement, auquel est normalement joint le fichier de licence
enregistré.
Vous pouvez le lire sur votre poste à l'aide de la fonction Lire un
fichier de licence.
A noter : Le fichier de licence enregistré est généré par un système de
traitement automatisé. Ce système ne lit pas les informations
supplémentaires ou les commentaires éventuellement insérés dans le
message électronique entrant. Si vous avez des remarques à nous
communiquer, veuillez les envoyer directement à votre interlocuteur
Nemetschek habituel.
Manuel d’utilisation Installation d'Allplan 23
Lire une licence personnalisée temporaire
La licence personnalisée temporaire réservée au(x) poste(s) de travail
de votre agence vous a été fournie avec le programme sur disquette ou
par courrier électronique. Si vous ne l'avez pas reçue, veuillez vous
adresser par courrier électronique à logistique@nemetschek.fr.
Pour lire la licence personnalisée temporaire sur votre
poste
 Gestionnaire de licences NemSLock n'est pas ouvert.
1 Insérez la disquette dans le lecteur de disquette ou copiez la
licence correspondant à votre poste dans un dossier de votre choix
sur l'ordinateur que vous souhaitez enregistrer.
2 Ouvrez le dossier ou sélectionnez la licence concernée sur la
disquette et double-cliquez sur le fichier de la licence
personnalisée temporaire
"NuméroClient_N°PT_psd.nslock" (N°PT = numéro de
poste de travail).
3 Cliquez sur OK.
La lecture de la licence personnalisée temporaire est terminée et
vous pouvez créer la demande d'enregistrement (register.txt) et
solliciter la licence.
24 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
Lire un fichier de licence enregistré
Pour que le délai d’utilisation imposé par la licence temporaire cesse
de courir, vous devez lire sur votre ordinateur le fichier de licence créé
par Nemetschek sur la base des informations que vous avez fournies.
Pour lire un fichier de licence enregistré
 Vous avez reçu un fichier de licence et l’avez placé dans un dossier
sur votre ordinateur ou sur le réseau.
1 Double-cliquez sur le fichier de licence *.nslock (dans de
nombreux programmes de messagerie électronique, vous pouvez
aussi double-cliquer sur le fichier joint sans l’enregistrer au
préalable).
Normalement, s'exécute.
Passez au point 5.
Ou
Dans la barre des tâches de Windows, cliquez sur Démarrer -
(Tous les) programmes - Nemetschek - Nemetschek SoftLock
2006 - Gestionnaire de licences.
Sous Windows Vista, démarrez toujours le Gestionnaire de
licences en tant qu'administrateur via Démarrer - Tous les
programmes - Nemetschek - Nemetschek Softlock 2006 Gestionnaire de licences.
Cliquez sur Gestionnaire de licences à l'aide du bouton droit de la
souris, puis sélectionnez Exécuter en tant qu'administrateur dans
le menu contextuel.
Astuce : Vous pouvez aussi
faire glisser le fichier de
licence dans le Gestionnaire
de licences par
glisser-déplacer.
2 Choisissez l’onglet Gestionnaire de licences Nemetschek Softlock.
3 Cliquez sur
de l'onglet.
La boîte de dialogue Lecture d'un fichier de licence s'affiche à
l'écran.
4 Cliquez sur Parcourir... et sélectionnez le fichier de licence
souhaité.
5 Cliquez sur Lire le fichier de licence.
Lire un fichier de licence dans la partie inférieure
Manuel d’utilisation Installation d'Allplan 25
La boîte de dialogue Lire un fichier de licence s’affiche à l’écran.
Vous y apercevez la liste des modules qui seront ajoutés à votre
configuration actuelle.
6 Cliquez sur OK.
Gestionnaire de licences NemSLock réapparaît. Vous pouvez y
constater le résultat de l’enregistrement de la licence.
7 Quittez en cliquant sur Fermer.
26 Enregistrer un poste de travail Allplan à l'aide de NemSLock Allplan 2009
Manuel d’utilisation Notions de base 27
Notions de base
Vue d'ensemble de l’interface utilisateur
Lorsque vous lancez Allplan pour la première fois, l’interface suivante
apparaît :
28 Vue d'ensemble de l’interface utilisateur Allplan 2009

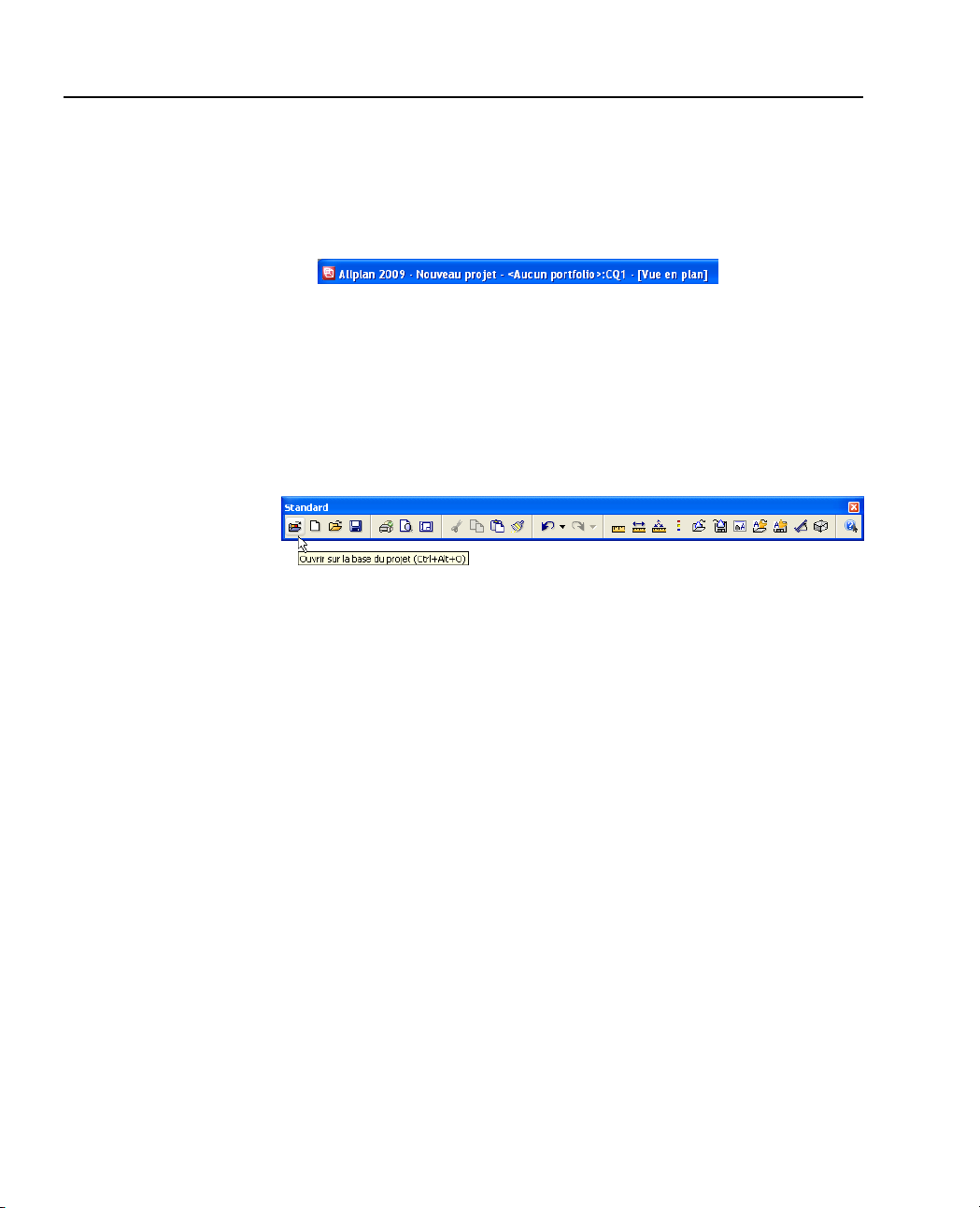

Barre de titre
La barre de titre de la fenêtre principale affiche le nom du projet et du
portfolio ou de la structure du bâtiment en cours, ainsi que le nom du
document actif.
Barres d’outils
Les barres d’outils regroupent les icônes permettant d’exécuter les
fonctions. Lorsque vous immobilisez le curseur au-dessus de l’une de
ces icônes pendant quelques instants, une info-bulle contenant une
brève description de la fonction s'affiche.
Par défaut, les barres d’outils sont placées au bord de la zone
graphique ; vous avez aussi la possibilité de les déplacer librement à
l’écran. Pour détacher une barre d’outils du bord, cliquez sur la partie
supérieure ou gauche de son contour à l'aide du bouton gauche de la
souris et faites-la glisser en maintenant le bouton de la souris
enfoncé.
La commande Fixer les barres d'outils du menu Affichage vous
permet de verrouiller la position des barres d’outils et d’empêcher
ainsi qu’elles ne soient déplacées par inadvertance.
Manuel d’utilisation Notions de base 29
Icônes déroulantes
Les icônes comportant un petit triangle noir dans leur coin inférieur
droit constituent ce que l’on appelle des "icônes déroulantes" et
donnent accès à des fonctions connexes.
Astuce : Lorsque vous cliquez
sur une icône déroulante, les
icônes correspondantes
s’affichent après un bref délai.
Si vous cliquez directement
sur le triangle noir, l'icône
déroulante s'ouvre
immédiatement.
Pour ouvrir une icône déroulante, il suffit de cliquer sur l'icône
contenant un petit triangle noir et de maintenir le bouton de la souris
enfoncé. Pour activer une fonction, faites glisser la souris jusqu'à la
fonction concernée, puis relâchez le bouton de la souris.
A noter : Une icône déroulante fermée affiche toujours la dernière
fonction utilisée. Vous pouvez donc utiliser plusieurs fois la même
fonction sans ouvrir l’icône déroulante.
Palettes
Les palettes sont un élément important de l'interface graphique
d'Allplan. Grâce à elles, l'interface d'Allplan est encore plus claire,
plus cohérente et plus conviviale. Les palettes suivantes sont à votre
disposition :
• Palette Propriétés (cf. page 32) : rassemble les fonctions de
modification des éléments.
• Palette Fonctions (cf. page 34) : permet un accès rapide aux
fonctions.
• Palette Modules (cf. page 32) : permet de basculer rapidement
entre les modules.
• Palette Assistants (cf. page 36) : permet la sélection et la gestion
des assistants.
Les palettes peuvent être placées le long des bords de la zone
graphique ; vous pouvez aussi choisir de les afficher/masquer
automatiquement.
30 Vue d'ensemble de l’interface utilisateur Allplan 2009

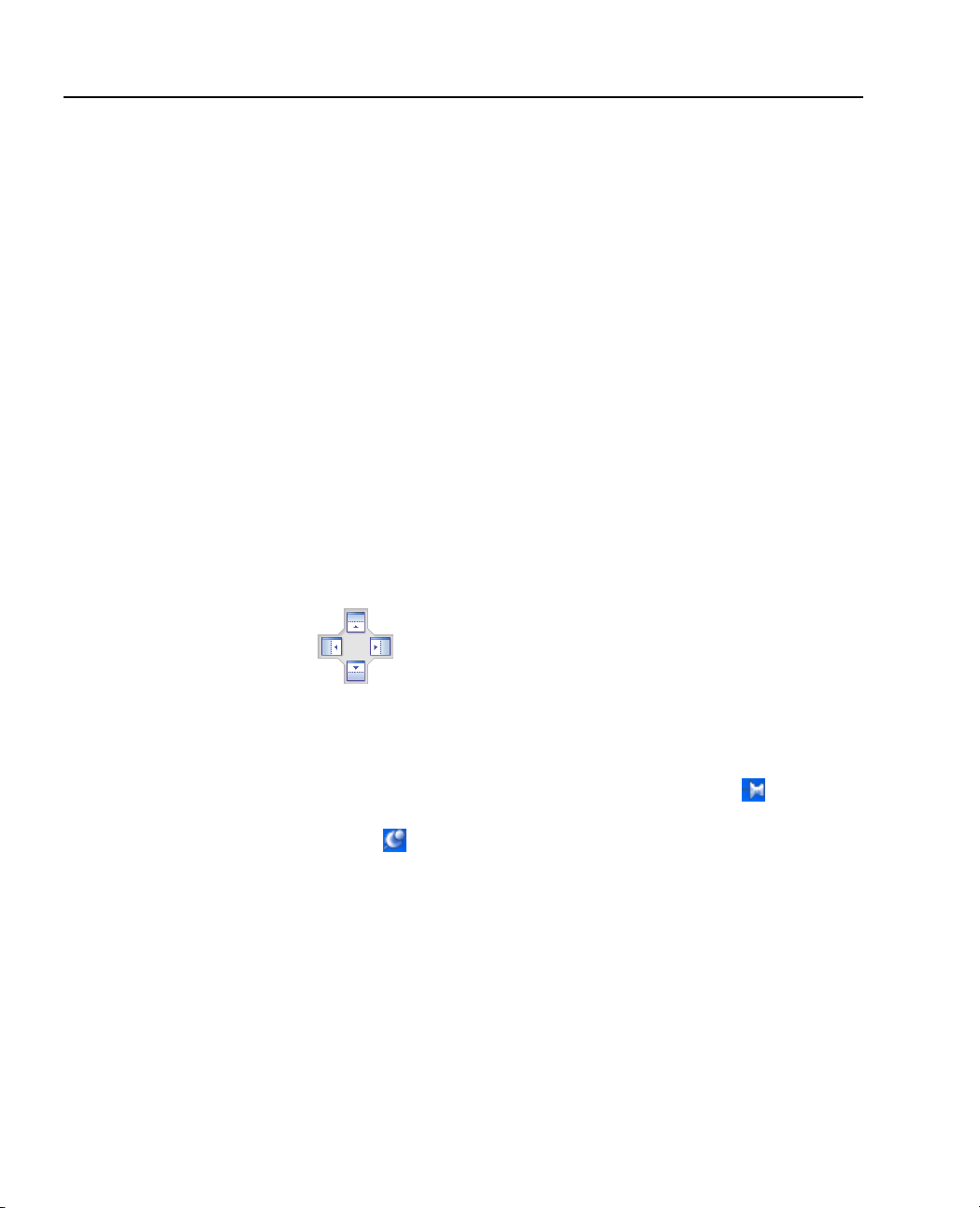

Organisation des palettes dans la zone graphique
Afficher les palettes
En appuyant sur les raccourcis clavier suivants
A (palettes Assistant)
E (palette Propriétés)
F (palette Fonctions)
M (palette Modules)
vous pouvez afficher les palettes au premier plan. Si la palette
concernée se trouve déjà au premier plan, appuyer sur la touche
correspondante permet de fermer la palette.
Arrimer les palettes
Vous pouvez arrimer les palettes aux bords de la zone graphique. Pour
cela, cliquez sur la barre de titre de la palette souhaitée et faites-la
glisser sur l'une des flèches apparaissant dans la zone graphique en
maintenant le bouton de la souris enfoncé.
Tant que le bouton de la souris est enfoncé, un aperçu transparent de
la position qu'occupera la palette est visible à l'écran. La palette n'est
placée à l'emplacement spécifié que lorsque vous relâchez le bouton
de la souris. Pour réduire une palette, activez l'option
Masquer
automatiquement. Si vous voulez détacher une palette arrimée,
l'option
Masquer automatiquement doit être désactivée.
Manuel d’utilisation Notions de base 31
Masquer automatiquement les palettes
Les icônes et figurant dans la barre de titre des palettes
permettent de définir la manière dont la palette concernée doit être
affichée :
• Masquer automatiquement activé (
) : qu'elle soit arrimée ou
non, la palette s'ouvre et se referme automatiquement lorsque
vous déplacez la souris au-dessus de sa surface.
• Masquer automatiquement désactivé (
) : la palette est ouverte
en permanence.
Vous pouvez définir les paramètres du masquage automatique dans la
boîte de dialogue Configuration - onglet Palettes (menu Outils Personnaliser).
Afficher plusieurs palettes dans une fenêtre
Par défaut, les trois palettes Propriétés, Fonctions et Assistants
s'affichent sous forme d'onglets dans une fenêtre. Pour désolidariser
une palette de cette fenêtre et la placer à part, cliquez sur l'onglet de
la palette concernée et faites-la glisser dans la zone graphique ou
arrimez-la à un bord de la zone graphique.
Pour rassembler à nouveau les palettes dans une fenêtre, cliquez dans
la barre de titre de la palette et faites-la glisser sur une autre palette
ou déposez-la sur le symbole
.
32 Vue d'ensemble de l’interface utilisateur Allplan 2009
Les différentes palettes
Palette Modules
La palette Modules vous permet de basculer dans un autre module.
Dans le menu contextuel de la palette, vous pouvez spécifier si les
modules doivent être affichés sous forme de textes, sous forme
d'icônes, ou sous forme de textes+icônes. En outre, vous pouvez
désactiver l'affichage des symboles "+" et "-".
Astuce : Vous pouvez aussi
basculer d'un module à un
autre sans passer par la
palette Modules. Cliquez pour
cela dans la zone graphique à
l'aide du bouton droit de la
souris, pointez sur l'option
Passer à un autre module
dans le menu contextuel et
cliquez sur le module dans
lequel vous voulez basculer.
Palette Propriétés
La palette Propriétés affiche les propriétés des éléments sélectionnés
et vous pouvez les y modifier. Cette palette est disponible pour les
éléments 2D et les éléments d'ingénierie, mais elle n'est pas disponible
pour les éléments d'architecture.
Dans les Options générales, onglet Affichage, vous pouvez indiquer
si vous préférez que la palette Propriétés ou que la boîte de dialogue
Propriétés s'affiche lorsque vous double-cliquez sur un élément ou
lorsque vous sélectionnez la commande Propriétés dans le menu
contextuel d'un élément. Sachez toutefois que pour la plupart des
éléments, la palette Propriétés offre nettement plus de possibilités de
modification. Quel que soit le paramétrage choisi, les propriétés des
textes et des cotes s'affichent toujours dans des boîtes de dialogue. Si
vous double-cliquez sur un élément en maintenant la touche MAJ
enfoncée, les propriétés de l'élément s'affichent toujours dans une
boîte de dialogue.
Manuel d’utilisation Notions de base 33
Par défaut, la palette Propriétés se compose des zones suivantes :
Zone de liste
Le nombre d'éléments sélectionnés et le type des différents éléments
s'affichent dans la zone de liste supérieure. Les éléments dont les
propriétés ne peuvent pas être édités dans la palette Propriétés (tels
que les éléments d'architecture) sont grisés. Si vous faites des
modifications, elles ne s'appliquent qu'aux éléments sélectionnés ici.
Zoom avant sur les objets sélectionnés : permet de définir l'image
visible à l'écran englobant tous les objets activés
Plus : permet d'afficher les propriétés de format des éléments
d'ingénierie.
Filtrer pas à pas : ouvre la boîte de dialogue Filtrer pas à pas
dans laquelle vous pouvez appliquer un filtre aux éléments
sélectionnés.
Propriétés
Les propriétés des éléments sélectionnés s'affichent dans le cadre
Propriétés et vous pouvez les y modifier. Différentes fonctions
permettant de récupérer les propriétés d'un élément existant et de les
appliquer aux éléments sélectionnés sont accessibles dans le menu
contextuel des propriétés :
34 Vue d'ensemble de l’interface utilisateur Allplan 2009
• Reprendre une propriété : reprend une seule propriété. Vous
pouvez aussi reprendre une propriété à l'aide de
• Reprendre un groupe : reprend toutes les propriétés du groupe.
• Tout reprendre (sauf la géométrie) : reprend toutes les propriétés,
à l'exception des propriétés géométriques.
.
Description
Une brève description du paramètre sélectionné s'affiche dans la zone
Description. Vous pouvez activer ou masquer l'affichage de cette zone
dans le menu contextuel de la palette.
Barre d'opérations
Reprendre les paramètres : récupère les paramètres de l'élément
désigné par un clic de la souris et les applique à la sélection active (si
l'application est possible).
Ouvrir un Favori : lit les propriétés enregistrées dans un fichier
Favori d'extension *.prop.
Enregistrer dans les Favoris : enregistre les propriétés
actuellement réglées dans un fichier Favori d'extension *.prop.
Palette Fonctions
Par défaut, la palette Fonctions se compose des zones suivantes :
Champ de liste
Manuel d’utilisation Notions de base 35
Le champ de liste supérieur permet de sélectionner le groupe de
modules.
La fonction
Rechercher vous permet de rechercher une fonction
en entrant son nom ou une partie de son nom. Si vous activez l'option
Parcourir aussi la barre d'état, la recherche s'effectue aussi dans le
texte descriptif qui s'affiche dans la barre d'état pour chaque fonction.
Si le programme trouve la fonction recherchée, vous pouvez l'activer
directement dans la boîte de dialogue Rechercher et la palette
Fonctions bascule dans le module correspondant.
Onglets
Les différents modules du groupe de modules actif s'affichent dans les
onglets. La commande Personnaliser... du menu contextuel permet de
définir la position des onglets et d'indiquer s'ils doivent contenir du
texte.
Fonctions
Les fonctions du module sélectionné s'affichent dans la zone
Fonctions. La commande Personnaliser... du menu contextuel permet
de définir la taille des icônes et d'indiquer si les icônes seules ou les
icônes et le texte correspondant doivent être affichés.
36 Vue d'ensemble de l’interface utilisateur Allplan 2009
Les fonctions présentes dans la palette sont identiques aux fonctions
accessibles dans les barres d'outils Créer/Créer II et Modifier. Si vous
modifiez les barres d'outils, le contenu de la palette Fonctions est
également modifié.
Palette Assistants
Par défaut, la palette Assistant se compose des zones suivantes :
Champ de liste
Dans le champ de liste supérieur, vous pouvez sélectionner un groupe
d'assistants. A l'aide des commandes accessibles dans le menu
contextuel, vous pouvez créer un nouveau groupe, ajouter des
groupes existants à la palette, renommer le groupe actif ou supprimer
un groupe.
A noter : Les assistants fournis avec Allplan sont installés dans le
dossier \etc\Assistent et constituent le groupe Allplan. Vous ne
pouvez pas modifier ce groupe. Avant de pouvoir créer des assistants
personnalisés, vous devez donc créer un nouveau groupe d'assistants.
Lors d'une mise à niveau d'Allplan 2006 vers Allplan, les assistants
présents dans le dossier \std\assistent (issus de versions
antérieures) sont rassemblés dans un groupe d'assistants nommé
Assistants.
Onglets
Manuel d’utilisation Notions de base 37
Les onglets représentent les différents assistants accessibles dans le
groupe d'assistants actif. Les commandes du menu contextuel vous
permettent d'ajouter des assistants ainsi que de supprimer, de
remplacer et de renommer des onglets.
Espace de travail
Les éléments présents dans l'assistant sélectionné s'affichent dans
l'espace de travail. Le menu contextuel des différents éléments donne
accès à des fonctions similaires que vous pouvez activer. Lorsque vous
appelez le menu contextuel dans une zone vide, les commandes
proposées vous permettent d'ouvrir un assistant et d'enregistrer
l'assistant actif dans un calque ou dans un fichier NDW. Vous pouvez
copier des éléments de l'assistant dans le document par
glisser-déplacer ou à l'aide des raccourcis CTRL+C et CTRL+V. Les
outils d'aide au positionnement sont les mêmes que lorsque vous
positionnez des symboles.
38 Vue d'ensemble de l’interface utilisateur Allplan 2009
Menus
Les menus se trouvent dans le cadre supérieur de la fenêtre d'Allplan.
La barre des menus permet d’accéder à toutes les fonctions également
accessibles dans les barres d’outils, quel que soit le module dans
lequel vous vous trouvez.
Astuce : Vous pouvez aussi
appeler les commandes des
menus en appuyant
simultanément sur la touche
ALT et sur les touches
correspondant aux caractères
soulignés dans les libellés des
menus.
Manuel d’utilisation Notions de base 39
Menu contextuel
Le menu contextuel apparaît sous le curseur lorsque vous cliquez sur
un élément ou dans la zone graphique à l'aide du bouton droit de la
souris.
• Lorsque vous cliquez sur un élément à l'aide du bouton droit de la
souris, le menu contextuel affiché contient des fonctions d'édition
spécifiques à l'élément. En double-cliquant sur un élément à l'aide
du bouton droit de la souris, vous pouvez appeler la fonction
ayant permis de créer l'élément.
• Lorsque vous double-cliquez dans la zone graphique à l'aide du
bouton droit de la souris, un menu contenant plusieurs fonctions
d'édition ainsi que des fonctions fréquemment utilisées s'affiche.
Ce menu vous permet également de basculer en mode Mise en
page ou dans un autre module.
Menu contextuel de la zone graphique
Menu contextuel d’un mur
40 Vue d'ensemble de l’interface utilisateur Allplan 2009
Ligne de dialogue
La ligne de dialogue figurant sous la zone graphique vous permet
d’entrer les valeurs sollicitées par le programme. Les différentes
possibilités de saisie sont séparées par un trait oblique.

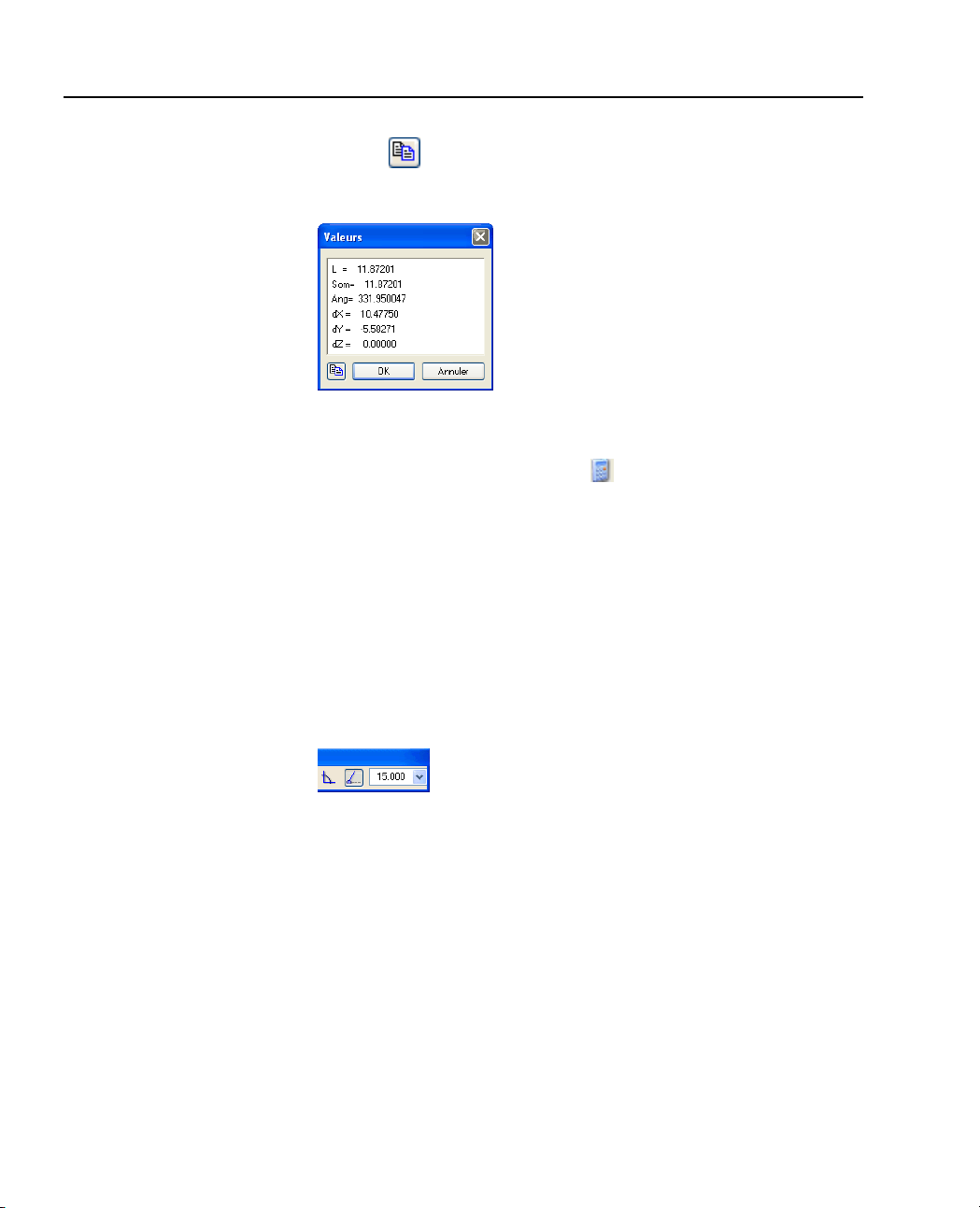

A noter : Dans la ligne de dialogue, vous pouvez effectuer des
opérations de calcul ou reprendre des valeurs calculées à l'aide des
fonctions
Mesurer et Calculatrice. Vous pouvez aussi y
insérer des textes copiés ou coupés à l'aide des combinaisons de
touches CTRL+C et CTRL+V.
Barre d'état
La barre d'état est la dernière ligne au bas de l’écran principal
d'Allplan. Elle affiche diverses informations sur le calque actif,
notamment son échelle plan et son unité de longueur. Vous pouvez
modifier ces valeurs en cliquant sur les champs concernés à l’aide de
la souris.
A noter : Lorsque l'option Options de saisie dans la barre d'état est
activée (menu Affichage - Barres d'outils - Options de saisie), les
Options de saisie apparaissent à l'extrémité droite de barre d'état.
Mode Affiche le mode courant. Le mode vous renseigne sur le type de saisie que le programme attend
Type de dessin Affiche le type de dessin actif.
Echelle Affiche l'échelle plan. Cliquez sur cette valeur pour la modifier.
Longueur Affiche l'unité de mesure des longueurs en cours. Cliquez sur cette valeur pour la modifier.
Angle Affiche l’angle système en cours et l’unité de mesure des angles réglée. Cliquez sur l'angle
% Affiche le pourcentage de la mémoire totale allouée aux documents déjà utilisé.
Affiche le type du document actif.
de votre part. Pour plus d'informations, reportez-vous à la rubrique Modes, vue d'ensemble.
affiché pour sélectionner l'une des valeurs d'angle système prédéfinies disponibles. Cliquez sur
l'unité affichée pour la modifier.
Présentation des éléments de la barre d’état :
Manuel d’utilisation Notions de base 41
Barre d’outils Fonctions de base
Dessin
Texte
Cotation
Mise en page
Edition
Modules
Créer
Créer II
Modifier
La partie supérieure de la barre d'outils Fonctions de base contient
des icônes déroulantes donnant accès à des fonctions essentielles dont
vous avez besoin en permanence, notamment des fonctions de dessin,
de saisie de textes ou de cotes, ou encore d'édition. Ces fonctions sont
accessibles dans tous les modules.
La partie inférieure de la barre contient l'icône permettant d'appeler la
palette Modules ainsi que les trois icônes déroulantes Créer, Créer II et
Modifier permettant d'accéder aux fonctions spécialisées des
différents modules. Le contenu des icônes déroulantes varie en
fonction du module actif. La figure ci-dessus illustre la barre d’outils
Fonctions de base du module Dessin.
A noter : Lorsque les icônes déroulantes Créer II ou Modifier ne
contiennent pas de fonction, le programme affiche une icône vide.
42 Vue d'ensemble de l’interface utilisateur Allplan 2009
Configurations standard
Dans Allplan, vous pouvez activer plusieurs configurations standard
de l’interface, afin de n’afficher que les fonctions les plus importantes
d’un domaine d’activité donné. Pour choisir l’une des configurations
standard, pointez sur Configurations standard dans le menu
Affichage, puis sélectionnez l’option de votre choix.
La Configuration palettes (cf. "Palettes", page 29) est activée par
défaut. Elle est formée des palettes Fonctions, Assistants et Propriétés
et permet d'accéder rapidement à tous les modules et à toutes les
fonctions d'Allplan lors de la création et de l'édition.
Si vous activez l'une des autres configurations standard, le
programme affiche la barre de configuration correspondant à la
configuration sélectionnée (les barres Architecture et Ingénierie dans
notre illustration) ; celle-ci contient les fonctions les plus usitées dans
la pratique quotidienne. Vous pouvez donc concevoir votre modèle
sans avoir à basculer constamment d'un module à un autre.
Configuration Architecture
Toits et plans de référence
Eléments d'architecture
Ouvertures d'architecture
Pièces
Escaliers
Charpente/Ossature
Modification 3D
Manuel d’utilisation Notions de base 43
Configuration Ingénierie
Modèle
Définition du façonnage et répartition
Répartition de barres
Répartition de TS
BAMTEC
Représentation
Modifier Ingénierie
Listes
Options de saisie
Les Options de saisie s'affichent dans une barre d’outils lorsqu'une
fonction possède plusieurs modalités d'exécution. Vous pouvez
arrimer les Options de saisie dans la partie supérieure ou inférieure de
l'écran.
44 Méthodologie générale Allplan 2009
Méthodologie générale
Orientation dans le programme - les modules
Allplan possède une structure modulaire, c'est-à-dire qu'il est
constitué de différents modules regroupant chacun les fonctions
spécialisées d’un domaine d’activité donné. Les fonctions les plus
importantes sont toujours accessibles dans la barre d’outils Fonctions
de base ou dans les barres d’outils de configuration et les menus, ce
qui vous évite d’avoir à basculer en permanence entre les modules.
Les modules sont rassemblés par groupes de modules : modules
généraux, modules supplémentaires, etc.
Vous pouvez procéder de trois manières pour basculer d'un module
à un autre :
• Cliquez dans la zone graphique à l'aide du bouton droit de la
souris et sélectionnez le module souhaité dans la liste qui s’affiche
lorsque vous pointez sur la commande Passer à un autre module
du menu contextuel.
Astuce : Si vous avez activé
l'option Changement
automatique de module
(aussi après choix de la 1ère
ligne du menu contextuel)
dans les
générales, onglet Autres, le
programme bascule
automatiquement dans le
module approprié lorsque
vous créez des éléments par
l'intermédiaire du menu
contextuel.
Options
• Insérez des icônes de la catégorie Changement de module dans
une barre d’outils à l’aide du sous-menu Outils - Personnaliser ou
définissez des raccourcis pour les modules. Vous pouvez ensuite
appeler les différents modules en cliquant sur les icônes
correspondantes ou en appuyant sur les combinaisons de touches
définies ; c’est le moyen le plus rapide de passer d’un module à un
autre.
• Choisissez le module souhaité dans la palette Modules. Le
navigateur offre un bon aperçu de la structure des différents
modules.
Manuel d’utilisation Notions de base 45
A noter : Dans la palette Modules vous ne pouvez pas basculer dans
le module Mise en page, tracer ; pour cela, vous devez cliquer sur la
fonction
Mise en page.
46 Méthodologie générale Allplan 2009
Projets, portfolios, calques et plans
Lorsque vous travaillez sur la base de projets dans Allplan, vous créez
pour chaque chantier de construction une unité organisationnelle
appelée projet. En termes informatiques, un projet est un dossier ; en
termes imagés, il s'agit d'un tiroir dans lequel se trouvent les calques.
Chaque utilisateur dispose d'un projet privé sans nom dans lequel il
peut s'entraîner.
Au sein d’un projet, les portfolios sont des outils d’organisation
importants. Les portfolios sont des piles formées d’un nombre
maximal de 128 calques librement sélectionnés. Chaque projet peut
contenir jusqu’à 1000 portfolios. Il suffit d'une commande pour placer
un portfolio sur un plan destiné à être imprimé.
Les dessins sont réalisés sur des calques, qui s’apparentent aux
transparents dans le dessin de bâtiment traditionnel. Ils permettent
une organisation différenciée des projets. Du point de vue
informatique, les calques se présentent sous forme de fichiers. Vous
pouvez afficher et éditer jusqu’à 60 calques simultanément à l’écran,
ce qui correspond à autant de fichiers ouverts. Un projet peut contenir
jusqu’à 6000 calques. Si vous travaillez sans layer, les divers éléments
manipulés dans le programme tels que les murs, les escaliers, les
annotations, etc., sont dessinés sur des calques distincts, qui sont
superposés comme des transparents.
Les layers constituent des subdivisions supplémentaires optionnelles
au sein des documents. Ils s’appliquent à tous les calques d’un projet.
Avec le paramétrage approprié, le programme assigne
automatiquement le layer correct aux éléments de dessin et aux
éléments de construction. L’affichage des layers peut être activé ou
masqué.
Le plan (mise en page) correspond à ce que vous pouvez imprimer.
Contrairement au travail sur la planche à dessin, vous n’avez pas
besoin de définir le contenu des plans et la répartition sur les feuillets
dès le départ. Ce n’est qu’après avoir achevé votre dessin que vous
combinez librement des portfolios et/ou des calques pour former un
plan. Un projet peut contenir jusqu’à 3000 plans.
Manuel d’utilisation Notions de base 47
Utilisation de la souris
Les fonctions associées aux trois boutons de la souris varient selon les
besoins dans Allplan. On distingue trois états :
A noter : Les entrées des tableaux figurant dans les rubriques
ci-dessous se rapportent à l’utilisation d’une souris à trois touches. Si
vous utilisez une souris à 2 touches, vous pouvez simuler le bouton du
milieu en appuyant simultanément sur la touche CTRL et le bouton
gauche de la souris.
Aucune fonction n'est activée (cf."Utilisation de la souris (aucune
fonction n'est activée)", page 47)
Une fonction de dessin (Ligne par exemple) est activée (cf. "Utilisation
de la souris (une fonction de dessin est activée)", page 48)
Une fonction d'édition (Supprimer par exemple) est activée (cf.
"Utilisation de la souris (une fonction d'édition est activée)", page 49)
Utilisation de la souris (aucune fonction n'est activée)
Bouton Action Résultat
Gauche
Clic et définition
MAJ+clic et
Double-clic dans la
Clic sur un élément Sélectionne l'élément en faisant apparaître ses poignées.
MAJ+clic sur un
élément
CTRL+clic sur un
élément
Double-clic sur un
élément
CTRL+double-clic
sur un élément
d’une zone de
sélection en faisant
glisser la souris
déplacement
zone graphique
Sélectionne ou désélectionne un élément supplémentaire et fait apparaître
ses poignées.
Sélectionne un segment ou un symbole et en fait apparaître les poignées.
Sélectionne un élément supplémentaire et fait apparaître ses poignées.
Affiche les propriétés de l'élément.
Affiche les propriétés de format de l'élément.
Sélectionne des éléments et fait apparaître leurs poignées. Selon le réglage
dans l’Assistant filtres, les éléments coupés par la zone de sélection peuvent
également être sélectionnés.
Sélectionne ou désélectionne des éléments compris dans une zone en faisant
apparaître leurs poignées.
Ouvre la boîte de dialogue Ouvrir sur la base du projet : calques de la
structure de portfolios / de la structure du bâtiment.
48 Méthodologie générale Allplan 2009
CTRL+double-clic
dans la zone
graphique
Milieu
Double-clic Règle l’échelle écran de manière à ce que tous les éléments visibles soient
CTRL+double-clic Met à jour l’affichage de l’image en cours.
Clic et déplacement Déplace l’image dans la fenêtre active.
MAJ+clic et
déplacement
CTRL+clic et
déplacement
ALT+clic et
déplacement
Droit
Clic sur un élément Affiche le menu contextuel de l’élément. Le menu contextuel contient des
Clic dans la zone
graphique
Double-clic sur un
élément
Double-clic dans la
zone graphique
Ouvre la boîte de dialogue Layer.
entièrement représentés.
Déplace l’image dans la fenêtre active.
Permet d’afficher un agrandissement d’un détail de l’image.
Permet d’effectuer un zoom dynamique centré sur le curseur. Curseur vers le
haut = zoom avant, curseur vers le bas = zoom arrière.
fonctions d'édition générales et spécifiques à l’élément.
Affiche le menu contextuel général.
Active la fonction ayant servi à créer l'élément et reprend tous les
paramètres de l'élément.
Ouvre la boîte de dialogue Layer.
Utilisation de la souris (une fonction de dessin est activée)
Bouton Méthodologie Résultat
Gauche
Clic dans la zone
graphique ou sur un
élément
CTRL+clic Positionne des points dans l'alignement de points existants (fonction règle).
MAJ+clic Après avoir positionné le point de départ, les points suivants sont dessinés
Permet de positionner et d’accrocher des points dans la zone graphique.
uniquement perpendiculairement tant que l'une des options
angle droit ou
active dans la ligne de dialogue.
Saisie à
Saisie en utilisant un pas d'angle imposé n'est pas
Manuel d’utilisation Notions de base 49
Milieu
Double-clic Règle l’échelle écran de manière à ce que tous les éléments visibles soient
entièrement représentés.
Clic et déplacement Déplace l’image dans la fenêtre active.
MAJ+clic et
déplacement
CTRL+clic et
Déplace l’image dans la fenêtre active.
Permet d’afficher un agrandissement d’un détail de l’image.
déplacement
ALT+clic et
déplacement
Droit
Clic dans la zone
Permet d’effectuer un zoom dynamique centré sur le curseur. Curseur vers le
haut = zoom avant, curseur vers le bas = zoom arrière.
Appelle le menu contextuel de la saisie de points.
graphique
Valide la saisie lorsque l'invite <valider> apparaît dans la ligne de dialogue.
Clic sur une barre
d’outils quelconque
Quitte une fonction (= touche ECHAP).
Utilisation de la souris (une fonction d'édition est activée)
Bouton Action Résultat
Gauche
Clic sur un élément Sélectionne ou identifie l’élément.
MAJ+clic sur un
élément
Clic et zone de
sélection
Milieu
Double-clic Règle l’échelle écran de manière à ce que tous les éléments visibles soient
Clic et déplacement Déplace l’image dans la fenêtre active.
MAJ+
Clic et déplacement
CTRL+clic et
déplacement
Sélectionne ou identifie un segment.
Sélectionne les éléments compris dans une zone de sélection rectangulaire.
entièrement représentés.
Déplace l’image dans la fenêtre active.
Permet d’afficher un agrandissement d’un détail de l’image.
50 Méthodologie générale Allplan 2009
Droit
Milieu –
gauche
Milieu -
droit
Clic dans la zone
graphique
CTRL+clic dans la
zone graphique
Valide la saisie lorsque l'invite <valider> apparaît dans la ligne de dialogue.
Clic sur une barre
d’outils quelconque
Clic sur un élément à
l'aide du bouton
milieu puis gauche
Clic sur un élément à
l'aide du bouton
milieu puis droit
Clic dans la zone
graphique avec
bouton milieu/droit
Active et désactive la fonction multiple.
Ouvre un menu contextuel contenant les fonctions de l'Assistant filtres
Quitte une fonction (= touche ECHAP).
Sélectionne un segment.
Sélectionne des éléments possédant la même épaisseur de plume ou le même
type de trait (réglage dans les Options générales).
Active la fonction de sélection dans une zone polygonale. Définissez ensuite
la zone de sélection en appuyant sur le bouton gauche de la souris.
Utilisation d'une souris à roulette
Une souris à roulette est une souris à 2 touches équipée en plus d’une
petite roulette de défilement placée entre les touches. En faisant
tourner cette roulette, vous pouvez zoomer dans l’image et vous
déplacer dans les boîtes de dialogue.
La roulette de défilement vous permet d’effectuer les opérations
suivantes :
• Agrandir un détail de l'image : en faisant tourner la roulette de
défilement. En faisant tourner la roulette vers l’avant, vous
effectuez un zoom avant (agrandissement de l’image) ; en faisant
tourner la roulette vers l’arrière, vous faites un zoom arrière
(réduction de l’image). Chaque cran de la roulette de défilement
correspond à un facteur de zoom de 20 %. La position du curseur
définit le centre de l’agrandissement.
• Dans les boîtes de dialogue : en faisant tourner la roulette de la
souris, vous pouvez déplacer le curseur de la barre de défilement
verticale.
Manuel d’utilisation Notions de base 51
Appeler et quitter les fonctions
Dans Allplan, vous pouvez procéder de différentes manières pour
appeler, exécuter et quitter des fonctions.
Pour appeler une fonction
• Cliquez sur l'icône correspondante.
• Double-cliquez sur un élément à l'aide du bouton droit de la
souris. Vous accédez directement à la fonction ayant permis de
créer l'élément. Le programme reprend toutes les propriétés de
l'élément cliqué.
• Utilisez le raccourci clavier de la fonction concernée. Pour afficher
un aperçu des raccourcis clavier prédéfinis, cliquez sur Raccourcis
clavier dans le menu Aide. Par ailleurs, les raccourcis clavier
s'affichent dans les info-bulles des différentes fonctions.
• Utilisez le menu contextuel.
• Sélectionnez la fonction dans la barre des menus.
Pour exécuter une fonction
Lorsque vous avez appelé une fonction, des instructions s'affichent
dans la ligne de dialogue. Par exemple :
• Invitation à désigner un point (ex. : fonction
Ligne : Du
point).
• Invitation à sélectionner des éléments (ex. : fonction
Supprimer : Quel élément supprimer ?).
Le programme affiche éventuellement une boîte de dialogue ou une
barre contextuelle dans laquelle vous pouvez définir des paramètres
complémentaires relatifs à la fonction.
Pour quitter une fonction
• Appuyez sur la touche ECHAP.
• Cliquez sur une barre d'outils avec le bouton droit de la souris.
• Appelez une autre fonction.
52 Méthodologie générale Allplan 2009
Créer ou modifier des éléments à l'aide du menu contextuel
Le menu contextuel apparaît sous le curseur lorsque vous cliquez sur
un élément ou dans la zone graphique à l'aide du bouton droit de la
souris.
• Lorsque vous cliquez sur un élément à l'aide du bouton droit de la
souris, le menu contextuel affiché contient des fonctions d'édition
spécifiques à l'élément. En double-cliquant sur un élément à l'aide
du bouton droit de la souris, vous pouvez appeler la fonction
ayant permis de créer l'élément.
• Lorsque vous double-cliquez dans la zone graphique à l'aide du
bouton droit de la souris, un menu contenant plusieurs fonctions
d'édition ainsi que des fonctions fréquemment utilisées s'affiche.
Ce menu vous permet également de basculer en mode Mise en
page ou dans un autre module.
Menu contextuel de la zone graphique
Menu contextuel d’un mur
Manuel d’utilisation Notions de base 53
Corriger les erreurs
En cas d’erreur, la fonction Annuler (barre d'outils Standard)
vous permet d’annuler indéfiniment les dernières opérations
effectuées. Si, par exemple, vous avez déplacé un élément par
mégarde, vous pouvez annuler ce déplacement. La fonction vous
permet de remonter jusqu'au dernier enregistrement des données.
Astuce : Pour restaurer des
éléments supprimés par
erreur, cliquez deux fois dans
la zone graphique à l’aide du
bouton droit de la souris alors
que la fonction Supprimer est
encore active.
Vous pouvez annuler plusieurs opérations simultanément. Cliquez sur
la flèche à côté du symbole de la fonction Annuler ; en maintenant le
bouton de la souris enfoncé, déplacez la souris jusqu’à l’opération la
plus ancienne à supprimer et relâchez le bouton de la souris.
Vous pouvez rétablir une opération annulée à l'aide de la fonction
Rétablir. Cependant, le rétablissement n'est plus possible lorsque de
nouveaux éléments de dessin ont été ajoutés.
A noter : Vous pouvez appeler la fonction Annuler lorsqu'une autre
fonction est active. Cette dernière est alors désactivée et toutes les
opérations effectuées au cours de son activation sont annulées.
54 Méthodologie générale Allplan 2009
Enregistrer votre travail
Lorsque vous quittez Allplan, tous les calques ouverts sont
automatiquement enregistrés. Vous n’avez donc pas besoin de
sauvegarder expressément les données, comme c’est le cas dans
d’autres programmes. Il y a cependant une exception : les fichiers
NDW doivent être enregistrés manuellement.
Lorsque vous effectuez certaines opérations, le programme crée une
copie de sauvegarde des calques / plans. Vous trouverez plus
d'informations à ce sujet à la rubrique Utilisation des fichiers .bak.
Par ailleurs, vous pouvez enregistrer manuellement les fichiers ou
activer leur enregistrement automatique après un certain nombre
d'opérations pendant votre session Allplan. Le programme enregistre
alors le calque actif et tous les calques partiellement actifs. Le
programme déclenche aussi l’enregistrement automatique lorsque
vous effectuez certaines actions, par exemple lorsque vous basculez
en mode Mise en page.
Les données sont automatiquement enregistrées lors des opérations
suivantes :
• Changement de calque, de portfolio, de plan ou de projet
• Basculement dans le module Mise en page plan, tracer.
• Exportation de données depuis Allplan à l'aide de la fonction
Exporter.
• Enregistrement manuel à l'aide de la fonction
(barre d'outils Standard) ou de la fonction
compresser (menu Fichier).
• Enregistrement automatique. L’activation de cette fonction ainsi
que le nombre d'opérations entre deux enregistrements sont
définis dans les
Options générales, onglet Autres..
Enregistrer
Enregistrer et
Manuel d’utilisation Notions de base 55
A noter : La valeur saisie ici correspond à un nombre d'opérations
et non à une durée. Par conséquent, si vous utilisez une même
fonction pendant un certain temps sans jamais la quitter, le
programme n'effectue pas d’enregistrement.
Lors de l’enregistrement manuel à l’aide de la fonction
Enregistrer
(barre d'outils Standard) et lors de l’enregistrement automatique, les
données ne sont pas compressées ; cela signifie par exemple que la
taille des documents ne diminue pas, même si vous avez supprimé des
données. En effet, les données supprimées sont encore présentes en
mémoire afin que vous puissiez au besoin les restaurer après
l’enregistrement. Utilisez la fonction Enregistrer et compresser pour
que les données soient compressées à l’occasion de l’enregistrement
manuel. Lors d’un enregistrement automatique déclenché par l’une
des opérations évoquées plus haut, les données sont toujours
compressées.
56 Méthodologie générale Allplan 2009
Utilisation de fichiers .bak
Lorsque vous effectuez certaines opérations, Allplan enregistre
automatiquement des copies de sauvegarde des calques/plans dans
des fichiers d’extension .bak. Les fichiers .bak sont enregistrés dans
le même dossier que les calques/plans originaux (dans le dossier du
projet). Vous pouvez activer ou désactiver la création de fichiers
.bak dans les
Si vous effectuez des opérations par inadvertance, vous pouvez donc
restaurer la version antérieure d’un calque/plan en renommant le
fichier .bak correspondant dans l’Explorateur.
Un fichier .bak est automatiquement créé à l’occasion des
opérations suivantes :
Options générales, onglet Autres.
• Lorsque vous exécutez la fonction
Copier ou déplacer d'un
document à un autre
• Lorsque vous supprimez des calques et des plans à l’aide de la
fonction
Supprimer le document...
• Lorsque vous supprimez le contenu d'un calque ou d'un plan dans
la boîte de dialogue Ouvrir sur la base du projet : calques de la
structure de portfolios / de la structure du bâtiment ou Plans.
• Avant l'importation de données sur des calques à l’aide de la
fonction
Importer.
• Avant l'importation de données à l'aide de la fonction Insérer les
calques et les plans avec leurs ressources dans le projet.
A noter : Les fichiers de sauvegarde augmentent le volume des
données lors de la sauvegarde des projets ; pensez donc à supprimer
les fichiers .bak dont vous n’avez plus besoin avant de procéder à
une sauvegarde. Vous pouvez par exemple supprimer les fichiers
.bak dans Allmenu à l'aide de la commande Utilitaires - Supprimer
des fichiers temporaires.
Manuel d’utilisation Notions de base 57
Utilisation des fichiers .bak
Exemple : vous avez par erreur copié les mauvais
éléments sur le calque 4711
1 Identifiez le dossier dans lequel le projet actuel est enregistré en
cliquant sur Maintenance - Outils hotline dans Allmenu et en
double-cliquant ensuite sur wopro.
2 Quittez le projet Allplan.
3 Supprimez ou renommez le fichier tb004711.ndw (par exemple
en tb004711.ndw.old).
4 Renommez le fichier tb004711.ndw.bak en tb004711.ndw.
Exemple : vous avez par erreur copié les mauvais
éléments sur le plan 815
1 Identifiez le dossier dans lequel le projet actuel est enregistré en
cliquant sur Maintenance - Outils hotline dans Allmenu et en
double-cliquant ensuite sur wopro.
2 Quittez le projet Allplan.
3 Supprimez ou renommez le fichier pb000815.npl (par exemple
en pb000815.000.old).
4 Renommez le fichier pb000815.000.bak en pb000815.npl.
58 Méthodologie générale Allplan 2009
Utilisation du Presse-papiers
Dans Allplan, vous pouvez placer des éléments dans le Presse-papiers,
puis les coller dans n'importe quel document ou les insérer dans
d'autres applications. Pour les positionner avec précision, vous
pouvez vous aider des outils proposés dans la barre Options de saisie.
A noter : Le Presse-papiers n'est pas accessible dans les plans et au
moment de la définition des motifs et des polices.
Particularités dans Allplan
Dans Allplan, le Presse-papiers s’utilise de la même manière que dans
les autres programmes Windows. Il y a cependant quelques
particularités :
• Layer : les éléments conservent leur layer. Les éléments placés sur
des layers non accessibles (visibles ou masqués) ne sont pas copiés.
• Numéro de segment : lors de l’insertion des éléments, leur numéro
de segment est modifié. Toutefois, des éléments portant le même
numéro de segment conservent un numéro de segment identique
après leur passage par le Presse-papiers.
• Taille des documents : si, après l'insertion d'éléments, le
document dépasse la taille admissible, le programme vous en
informe dans un message d'erreur.
• Textes : si l’application dans laquelle les textes ont été placés dans
le Presse-papiers est un serveur OLE (Word ou Excel de Microsoft
par exemple), le contenu du Presse-papiers est inséré sous forme
d’objet OLE dans Allplan. Pour insérer le contenu du
Presse-papiers en tant que texte normal, utilisez la fonction Coller
contenus - Texte Unicode non formaté. Les textes insérés de cette
manière adoptent les paramètres de texte en cours.
• Eléments FEM et Allfa : les éléments FEM et Allfa ne peuvent pas
être copiés dans le Presse-papiers.
Copier
Permet de copier les éléments sélectionnés dans le Presse-papiers.
Vous pouvez ensuite les insérer aussi souvent que vous le souhaitez à
l'aide des fonctions Coller et Coller à la position initiale. Les éléments
peuvent aussi être collés dans d'autres applications. La fonction n'est
pas accessible lorsque aucun élément n'est sélectionné.
Manuel d’utilisation Notions de base 59
Couper
Permet de déplacer les éléments sélectionnés dans le Presse-papiers.
Vous pouvez ensuite les insérer aussi souvent que vous le souhaitez à
l'aide des fonctions Coller et Coller à la position initiale. Les éléments
peuvent aussi être collés dans d'autres applications. La fonction n'est
pas accessible lorsque aucun élément n'est sélectionné.
Coller
Dans Allplan, vous pouvez coller depuis le Presse-papiers des
éléments Allplan, du texte (provenant d'un programme de traitement
de texte par exemple) et des images bitmap. La fonction est
uniquement accessible en vue en plan. Elle n'est pas accessible
lorsque le Presse-papiers est vide ou lorsqu'il contient des éléments ne
pouvant pas être insérés dans Allplan.
Si l’application dans laquelle les éléments ont été placés dans le
Presse-papiers est un serveur OLE (Word ou Excel de Microsoft par
exemple), le contenu du Presse-papiers est inséré sous forme d’objet
OLE dans Allplan. Pour insérer le contenu du Presse-papiers en tant
que texte normal, utilisez la fonction Coller contenus.
A noter : Les éléments Allplan peuvent uniquement être collés dans
des documents du même type que leur document d'origine. Le
contenu du Presse-papiers est toujours collé dans le document actif,
même s’il provient d’un calque partiellement actif.
Coller des éléments du Presse-papiers dans Allplan
Lorsque vous collez des éléments, vous pouvez vous aider des outils
d'aide à la saisie proposés dans les Options de saisie.
Si vous collez des éléments Allplan, ils sont insérés avec toutes leurs
caractéristiques initiales (c'est-à-dire avec leurs attributs et leurs
propriétés). Lorsque vous insérez des textes, ils adoptent les
paramètres de texte en cours. Si vous collez une image bitmap depuis
le Presse-papiers, elle est insérée avec les paramètres suivants :
• Profondeur de couleur : polychrome
• Transparence : aucune, couleur transparente noir
• Largeur : 100 pixels = 1000 mm
Le Presse-papiers prend en charge les formats d’images bitmap DIB
(ou BMP) et WMF.
60 Méthodologie générale Allplan 2009
A noter : Si le Presse-papiers contient plusieurs formats pris en
charge par Allplan, vous pouvez sélectionner les éléments à coller à
l’aide de la fonction Coller contenus.
Coller des éléments Allplan dans d’autres applications
Si vous collez des éléments Allplan dans d'autres applications à l’aide
de la combinaison de touches CTRL+V, ils sont insérés sous forme de
métafichiers Windows améliorés (Windows Enhanced Metafiles).
Lorsque vous insérez des éléments de texte (texte normal, bloc de
texte, numéro d’élément, annotation par exemple), ceux-ci sont
insérés sous forme de textes authentiques.
Coller à la position initiale
La fonction Coller à la position initiale permet de coller des éléments
Allplan à leur position de départ. La fonction n'est pas accessible
lorsque le Presse-papiers est vide ou lorsqu'il ne contient pas
d'élément Allplan.
A noter : Si vous insérez les éléments dans le document de départ, ils
sont présents en deux exemplaires au même emplacement.
insérer les contenus
Cette fonction permet de spécifier quels objets présents dans le
Presse-papiers doivent être insérés dans Allplan. La fonction peut être
utile lorsque le Presse-papiers contient plusieurs objets de format
différent pris en charge par Allplan (image bitmap et texte par
exemple).
Manuel d’utilisation Notions de base 61
Contrôle de l’affichage
Dans Allplan, vous pouvez représenter votre dessin de différentes
manières. Vous pouvez agrandir n'importe quelle partie de votre
dessin ou déplacer l'ensemble de la structure à l'écran. Vous pouvez
aussi demander l'affichage simultané de plusieurs vues de votre
dessin, en divisant l'écran en plusieurs fenêtres. Les fonctions de
contrôle de l’affichage sont alors accessibles dans le cadre de chacune
des fenêtres.
Astuce : La fonction
désactiver l'affichage de certains groupes d'éléments et d'accélérer
ainsi le rafraîchissement de l'écran.
Représentation à l'écran permet de
62 Contrôle de l’affichage Allplan 2009
Utilisation de la liste d’affichage
La liste d’affichage est une fonctionnalité des programmes CAO
permettant d’accélérer la représentation graphique. Lorsque cette
fonction est présente, les vecteurs permettant de visualiser les
éléments d’un fichier de dessin à l’écran (l’affichage) sont stockés dans
un fichier (liste) distinct. Lors du rafraîchissement de l’affichage, les
données sont relues directement depuis la liste d’affichage, sans qu’il
soit nécessaire de les recalculer. En outre, la liste d’affichage ignore
les vecteurs qui se trouvent en-dehors des limites de l’image à l’écran,
ce qui accélère encore davantage le rafraîchissement. La liste
d’affichage accélère la représentation graphique d’un facteur de 5 à 20
selon le type de données considéré.
Vous pouvez activer et désactiver la liste d'affichage dans la fonction
Représentation à l'écran. La liste d’affichage n’est pas utilisée
pour les coupes et l’aperçu avant impression. Certaines opérations
déclenchent le nouveau remplissage de la liste d’affichage, opération
qui peut prendre un certain temps en fonction du type et de la
quantité des données traitées.
Nous vous recommandons de désactiver la liste d'affichage dans les
cas suivants :
• Si la mémoire vive de votre ordinateur est inférieure à 1 Go, car le
stockage temporaire de fichiers sur le disque dur peut entraîner un
ralentissement de la vitesse de traitement.
• Lorsque vous importez un grand nombre de fichiers en une seule
opération dans le module Interfaces, car si vous ne la désactivez
pas, le programme recalcule la liste d’affichage après chaque
importation.
Manuel d’utilisation Notions de base 63
Fonctions de contrôle de l’affichage accessibles dans la barre d’outils
Fenêtre
Allplan vous permet d’effectuer des agrandissements aussi précis que
vous le souhaitez de n’importe quelle partie du dessin. Les icônes
accessibles dans le cadre de la fenêtre vous permettent de vous
déplacer librement à l'écran. Ces fonctions sont dites "transparentes",
c’est-à-dire que vous pouvez les utiliser pendant l’exécution d’autres
fonctions (de la fonction Ligne par exemple).
Lorsque vous travaillez dans plusieurs fenêtres graphiques, ces icônes
Icône Fonction Action
apparaissent sous chacune d'entre elles.
Afficher l'image
entière
La fonction Afficher l'image entière permet de définir l'échelle
écran de manière à ce que tous les éléments des documents visibles
soient visibles en totalité. Lorsqu'un détail de l'image a été chargé à
l'aide de la fonction
Enregistrer, afficher un zoom, seul ce détail
est représenté.
Vous pouvez annuler le rafraîchissement de l'image en appuyant sur
ECHAP.
Astuce : Pour afficher l'image entière, vous pouvez aussi double-cliquer
dans la zone graphique à l'aide du bouton du milieu de la souris.
Zoom
La fonction Zoom permet de faire un zoom dans la zone
graphique ; définissez le détail à agrandir en traçant une fenêtre
autour du détail à l’aide de la souris, bouton gauche enfoncé. A
noter : En cas de multifenêtrage, le zoom s’affiche dans la fenêtre
dans laquelle vous avez cliqué sur le bouton. Vous pouvez aussi
sélectionner le zoom dans n'importe laquelle des autres fenêtres.
Conditions : aucune perspective ne doit être réglée et la même
projection doit être affichée dans les deux fenêtres.
Astuce : Vous pouvez aussi définir un zoom à l’aide du bouton droit de la
souris, sans appeler la fonction
Déplacer l’image
La fonction Déplacer l'image déplace d’une certaine distance la vue
affichée dans la fenêtre active. Vous pouvez définir le vecteur du
déplacement à l’aide de la souris (bouton gauche enfoncé). Vous pouvez
aussi déplacer l'image dans la fenêtre active en maintenant le bouton du
milieu de la souris enfoncé ou à l'aide des touches de direction.
Zoom.
64 Contrôle de l’affichage Allplan 2009
Actualiser
zoom arrière
zoom avant
Icône déroulante
Projections standard
Projection
quelconque
La fonction Rafraîchir l'image permet de mettre à jour l’affichage de
l’image en cours. Vous pouvez annuler le rafraîchissement de l'image en
appuyant sur ECHAP.
La fonction Zoom arrière permet de réduire progressivement la taille de
l’image (l’échelle écran est multipliée par deux).
La fonction Zoom avant permet d’augmenter progressivement la taille
de l’image (l’échelle écran est réduite de moitié).
Permet de sélectionner la vue en plan ou l’une des projections standard.
La fonction Projection quelconque permet d’appeler la boîte de
dialogue Projection quelconque dans laquelle vous pouvez définir
des projections.
Consultez la rubrique Projection quelconque pour en savoir plus à ce sujet.
Mode de déplacement Dans la fenêtre de dessin : permet d’afficher une représentation en
perspective. Si vous faites glisser le pointeur de la souris en maintenant le
bouton de la souris enfoncé, vous vous déplacez de la même manière que
dans les fenêtres d’animation.
Dans la fenêtre d'animation : lorsque le bouton est désactivé, vous pouvez
dessiner dans la fenêtre d’animation comme dans les isométries.
Zoom précédent
Zoom suivant
Enregistrer, afficher
un zoom
Zoom précédent permet de rétablir la vue précédente.
Zoom suivant permet de rétablir la vue suivante.
La fonction Enregistrer, afficher un zoom permet d’enregistrer le
zoom en cours ou d’afficher un zoom précédemment enregistré. Elle
vous permet donc de définir et d'enregistrer des zooms que vous
comptez utiliser fréquemment.
A noter : Tant que le bouton est activé (enfoncé), un clic sur le bouton
Afficher l'image entière n'affiche pas l'ensemble de l'image, mais
uniquement le zoom enregistré. Pour désactiver le bouton, cliquez à
nouveau sur lui.
Echelle écran
Fenêtre toujours au
1er plan
Cette fonction permet de définir l’échelle utilisée pour l'affichage à l’écran.
Vous pouvez choisir l’une des valeurs proposées ou saisir une valeur
quelconque. Pour entrer une valeur quelconque, saisissez la valeur dans le
champ de saisie et validez en appuyant sur la touche ENTREE.
Fenêtre toujours au premier plan a pour effet de toujours placer la
fenêtre au premier plan, c'est-à-dire devant les autres fenêtres. La fonction
n'est pas disponible lorsque la fenêtre est affichée avec sa taille maximale.
Manuel d’utilisation Notions de base 65
Afficher coupe
Contenu de la fenêtre
dans Presse-papiers
Afficher coupe permet d'afficher à l'écran une coupe architecturale que
vous avez définie à l'aide de la fonction
sélectionner le tracé de coupe souhaité en cliquant à l’aide de la souris ou en
entrant le nom de la coupe dans la ligne de dialogue.
Contenu de la fenêtre dans Presse-papiers permet de copier le contenu
de l'écran dans le Presse-papiers. Vous pouvez ensuite le coller dans Allplan
(sous forme d’image bitmap) ou dans d’autres applications à l’aide des
fonctions
Coller ou Coller contenus.
Tracé de coupe. Vous pouvez
Règles régissant la représentation des éléments à l’écran
La représentation d’un élément à l’écran ne reflète pas toujours ses
propriétés de format ; un élément pourvu de la couleur rouge par
exemple n’est pas toujours affiché en rouge à l’écran. La
représentation dépend de divers paramètres classés en fonction de leur
priorité. Les paramètres globaux, ceux des Options générales par
exemple, ont la priorité la plus grande ; les propriétés de format de
l’élément ne sont prises en compte qu’en second lieu.
Le tableau ci-dessous présente en ordre de priorité les différentes
règles régissant la représentation des éléments à l’écran. La colonne
N° indique le degré de priorité du paramètre ; plus cette valeur est
faible, plus la priorité est grande. Si vous avez activé l’option
Eléments sur calques passifs dans la même couleur par exemple, un
élément placé sur un calque passif est toujours représenté dans cette
couleur, indépendamment des paramètres de propriété de format, de
construction d’aide, couleur montre plume etc. définis par ailleurs.
66 Contrôle de l’affichage Allplan 2009
N° Paramètre Où est réglé ce paramètre ?
Couleur des éléments
1
placés sur des calques
passifs
2 Couleur des éléments
placés sur des calques
inaccessibles
3 Couleur et type de trait des
constructions d’aide
4 Représenter tous les
éléments avec la couleur 1
5 La couleur montre la plume
6 Plume, couleur de
définition (pour les
hachurages, couleurs,
polices)
7 Epaisseur de plume
fonction de la hauteur du
texte (pour polices Allplan)
8 Plume, trait, couleur des
layers
9 Propriétés de format des
éléments
Outils -
Options - Options générales - Onglet Représentation
Sélectionner, paramétrer layer(s) -
Onglet Sélection layer/visibilité
Outils - Options - Options générales - Onglet Représentation
Représentation à l’écran
Représentation à l’écran
Outils - Définitions
Outils - Options - Texte
Sélectionner, paramétrer layer(s)
Barre d'outils Format
Manuel d’utilisation Notions de base 67
Ordre de représentation des éléments
L’ordre de représentation des éléments à l’écran dépend de plusieurs
facteurs. Le tableau ci-dessous présente par ordre de priorité les règles
régissant l’ordre de représentation des éléments à l’écran. La colonne
N° indique le degré de priorité du paramètre ; plus cette valeur est
faible, plus la priorité est grande. Les éléments placés sur des
documents passifs en arrière-plan sont par exemple toujours
représentés derrière les éléments placés sur des documents actifs ou
des documents actifs en arrière-plan, quel que soit le réglage des
N° Paramètre Explication
1 Etat du document Les éléments des documents actifs et actifs en arrière-plan sont représentés
2
Paramètre Représentation
à l'écran, option Eléments
surfaciques à
l'arrière-plan
3
Propriété d'élément Ordre
4 Chronologie de la création
ou de la modification
autres paramètres.
devant les éléments des calques passifs.
Lorsque cette option est activée, les éléments surfaciques (hachurages,
motifs, remplissages) sont dessinés derrière les autres éléments.
Voir la rubrique Propriété d'élément "ordre".
Les éléments créés ou modifiés ultérieurement sont représentés devant les
autres éléments.
Pour des informations concernant l'ordre des éléments dans les mises
en page, consultez la rubrique Ordre d'impression des éléments de
dessin (cf. "Ordre d'impression des éléments", page 221).
68 Contrôle de l’affichage Allplan 2009
Propriété d’élément "ordre"
Par défaut, les éléments sont représentés à l’écran dans l’ordre dans
lequel ils sont créés ou modifiés. L’élément créé ou modifié en dernier
lieu se trouve donc toujours au premier plan. Plusieurs paramètres
vous permettent de modifier l’ordre de représentation des éléments
afin d’empêcher, par exemple, qu’un remplissage ne recouvre d’autres
éléments.
La propriété des éléments Ordre est enregistrée sous la forme d’une
valeur comprise entre -15 et +16. Les éléments sont représentés à
l’écran en fonction de cette valeur ; plus la valeur est élevée, plus ils
sont proches du premier plan. Lorsque la même valeur est associée à
deux éléments, le dernier élément créé est placé à l’avant. Les
nouveaux éléments se voient attribuer une valeur par défaut, les
éléments créés dans la version 2003 avec la propriété Au premier
plan possèdent une valeur d’ordre égale à 12. Pour en savoir plus à ce
sujet, consultez la rubrique Valeurs de la propriété d'élément "ordre".
A noter : Aussitôt après leur création ou leur modification, les
nouveaux éléments ou les éléments modifiés sont représentés au tout
premier plan de l’affichage ; pour visualiser les éléments
conformément à l’ordre de représentation qui leur est affecté, cliquez
sur
Rafraîchir l'image.
Dans le cas d’éléments composés de sous-éléments (macros, groupes
d’éléments, XRef par exemple), la valeur d’ordre affectée à l’élément
maître est prioritaire par rapport au paramétrage des éléments
subordonnés. Si vous spécifiez par exemple qu’un groupe d’éléments
doit être représenté devant un autre groupe d’éléments, tous les
éléments composant ce premier groupe sont représentés devant les
éléments du second groupe, quel que soit le paramétrage individuel
des éléments composant le second groupe.
Manuel d’utilisation Notions de base 69
Valeurs de la propriété d'élément "ordre"
Le tableau suivant liste les valeurs d'ordre par défaut de différents
éléments créés dans Allplan. Vous pouvez modifier ces valeurs par
défaut dans les
Les valeurs ci-dessous correspondent aux valeurs par défaut lors de la
création des éléments.
Elément Valeur par
Cotes/textes sur fond de remplissage (dessin opaque) +16
Objets OLE +11
Cotes/textes sans remplissage en arrière-plan +10
Symboles Allplan, macros +5
Eléments de dessin normaux 0
XRef 0
Hachurages, motifs -3
Styles de surfaces -4
Surfaces d'images, images bitmap -5
Remplissages -7
Lignes d’éléments d’architecture
(pour les murs multicouches, la priorité de chaque
deuxième couche est augmentée de 1)
Eléments surfaciques d'éléments d’architecture
(pour les murs multicouches, la priorité de chaque
deuxième couche est augmentée de 1)
Lignes de pièces -1
Eléments surfaciques de pièces -8
Options générales, onglet Saisie.
défaut
+7
+6
Remarques :
• Si vous
transformez un élément surfacique en un autre,
l’ordre de représentation de l’élément ne change pas.
• Les éléments placés sur des calques passifs en arrière-plan sont
toujours placés derrière des éléments des calques actifs.
70 Contrôle de l’affichage Allplan 2009
• Lorsque l’option Eléments surfaciques en arrière-plan de la
fonction
Représentation à l'écran est activée, les remplissages
sont toujours représentés en arrière-plan des autres éléments,
indépendamment de leur valeur d’ordre de représentation.
Modifier la propriété d'élément "ordre"
Vous pouvez procéder de deux manières pour modifier l’ordre de
représentation des éléments :
• A l’aide de la fonction
Modifier les propriétés de format d’un
élément (barre d’outils Fonctions de base ou Propriétés de format
dans le menu contextuel des éléments) : saisie manuelle d’une
valeur comprise entre
-15 et +16
• En cliquant sur un élément à l’aide du bouton droit de la souris, en
choisissant la commande Ordre, puis en cliquant sur l’option
souhaitée :
Fonction Résultat
Premier plan
Arrière-plan
Avancer
Reculer
Devant un élément
Derrière un élément
Place l’élément au tout premier plan. Correspond à la valeur d’ordre de
représentation +16.
Place l’élément au tout dernier plan. Correspond à la valeur d’ordre de
représentation -15.
Avance l’élément d’un niveau. Correspond à une augmentation de la valeur
d’ordre de représentation de 1.
Recule l’élément d’un niveau. Correspond à une réduction de la valeur
d’ordre de représentation de 1.
Place l’élément devant un autre élément. La valeur d’ordre de l’élément est
égale à la valeur d’ordre de l’élément désigné augmentée de 1.
Place l’élément derrière un autre élément. La valeur d’ordre de l’élément est
égale à la valeur d’ordre de l’élément désigné diminuée de 1.
Manuel d’utilisation Notions de base 71
Utilisation des propriétés de format
Notions fondamentales
Définir la plume, le trait et la couleur des lignes d’un
élément
Avant de dessiner un élément, vous devez définir l’épaisseur
(l'épaisseur de plume) et le type de ses lignes dans la barre d’outils
Format. Lorsque l'option La couleur montre la plume est activée (elle
l'est par défaut), la couleur est automatiquement réglée en fonction de
la plume utilisée.
Lorsque vous utilisez des layers et que la reprise de leurs propriétés de
format est activée, les propriétés de format sont automatiquement
définies selon les paramètres du layer actif.
La barre d’outils Format express propose un choix des quatre
épaisseurs de plumes, types de traits et couleurs de lignes les plus
importants. Les paramètres proposés dans cette barre sont définis dans
le menu Outils, Définitions, Epaisseurs de plumes+format express,
Types de traits+format express et Couleurs pour format express.
72 Utilisation des propriétés de format Allplan 2009
Modifier les propriétés de format des éléments
L’épaisseur, le type et la couleur des lignes d’un élément peuvent être
modifiés à l’aide de la fonction
d'un élément (icône déroulante Edition). Lorsque la fonction est
activée, vous pouvez définir les attributs à modifier dans la boîte de
dialogue. Le bouton
d’un élément existant.
A noter : Vous pouvez aussi modifier les propriétés de format
d'éléments isolés par l'intermédiaire de la commande Propriétés de
format de leurs menus contextuels respectifs.
permet de reprendre les propriétés de format
Modifier les propriétés de format
Utilisation des épaisseurs de plumes
Allplan met à votre disposition 15 épaisseurs de plumes différentes
numérotées de 1 à 15 que vous pouvez appeler par l’intermédiaire de
leur numéro. Vous pouvez définir la correspondance entre les
numéros et les épaisseurs de plumes sous Outils - Définitions Epaisseurs de plumes + format express. Lorsque vous dessinez un
élément, celui-ci possède soit l’épaisseur de plume réglée au moment
du dessin, soit l’épaisseur de plume du layer en cours (voir Reprise des
propriétés de format du layer (cf. page 77)).
Lorsque l'option La couleur montre la plume est activée, chaque
épaisseur de plume est représentée à l’écran et imprimée avec une
couleur donnée. La correspondance entre les épaisseurs de plumes et
les couleurs est également définie sous Outils - Définitions Epaisseurs de plumes + format express.
Les épaisseurs de plumes ne sont pas normalement visibles à l’écran.
Si vous souhaitez les visualiser, activez l’option Epaisseur des lignes
dans la fonction
Au moment de l'impression, vous pouvez assigner à chacune des 15
plumes Allplan une épaisseur de plume du traceur dans la boîte de
dialogue Assignation plumes-couleurs pour l'impression (fonction
Imprimer des plans - onglet Paramètres - Assignation
plumes-couleurs).
A noter : Dans certains cas particuliers, l’épaisseur de plume et la
couleur des textes et des valeurs de cote sont soumises à des règles
spéciales. Voir Plume, trait et couleur des textes et Plume, trait et
couleur des valeurs et des lignes de cote
Représentation à l'écran.
Manuel d’utilisation Notions de base 73
Utilisation des types de traits
Un type de trait est une succession régulière de segments et d‘espaces
de différentes longueurs. Allplan met à votre disposition 99 types de
traits différents, que vous pouvez appeler par l‘intermédiaire de leur
numéro. Vous pouvez modifier les définitions des types de traits dans
la commande Outils - Définitions - Types de traits + format express.
Toutefois, la définition du type de trait 1 est immuable : il s‘agit
toujours d‘une ligne continue.
Lorsque vous dessinez un élément, celui-ci possède soit le type de trait
réglé au moment du dessin, soit le type de trait du layer en cours (voir
Reprise des propriétés de format du layer (cf. page 77)).
Utilisation des couleurs
Allplan met à votre disposition 256 couleurs que vous pouvez
appliquer aux lignes ; il s‘agit des couleurs standard Allplan. Lorsque
vous dessinez un élément, celui-ci possède soit la couleur réglée au
moment du dessin, soit la couleur du layer en cours (voir Reprise des
propriétés de format du layer (cf. page 77)).
Lorsque l'option La couleur montre la plume est activée, la couleur
des éléments est déterminée par leur épaisseur de plume ; un élément
n’est plus alors affiché à l’écran avec la couleur définie dans ses
propriétés de format, mais avec la couleur assignée à son épaisseur de
plume. La correspondance entre les épaisseurs de plumes et les
couleurs est définie sous Outils - Définitions - Epaisseurs de plumes.
Toutefois, les remplissages sont toujours représentés avec la couleur
qui leur a été assignée.
Au moment de l'impression, vous pouvez assigner à chacune des 256
couleurs de base une épaisseur de plume du traceur dans la boîte de
dialogue Assignation plumes-couleurs pour l'impression (fonction
Imprimer des plans - onglet Paramètres - Assignation
plumes-couleurs).
Reportez-vous à la rubrique Impression de plans en couleur (cf. page
224) pour en savoir plus sur l'impression de plans couleur et la
correspondance entre les couleurs à l’écran et les couleurs à
l’impression.
74 Utilisation des propriétés de format Allplan 2009
Epaisseur de plume et couleur de trait des textes
Lorsque vous écrivez des textes, le texte est toujours représenté avec
l'épaisseur de plume réglée dans la barre d'outils Format et la couleur
de ligne réglée dans la boîte de dialogue Texte, ou avec les paramètres
du layer actif.

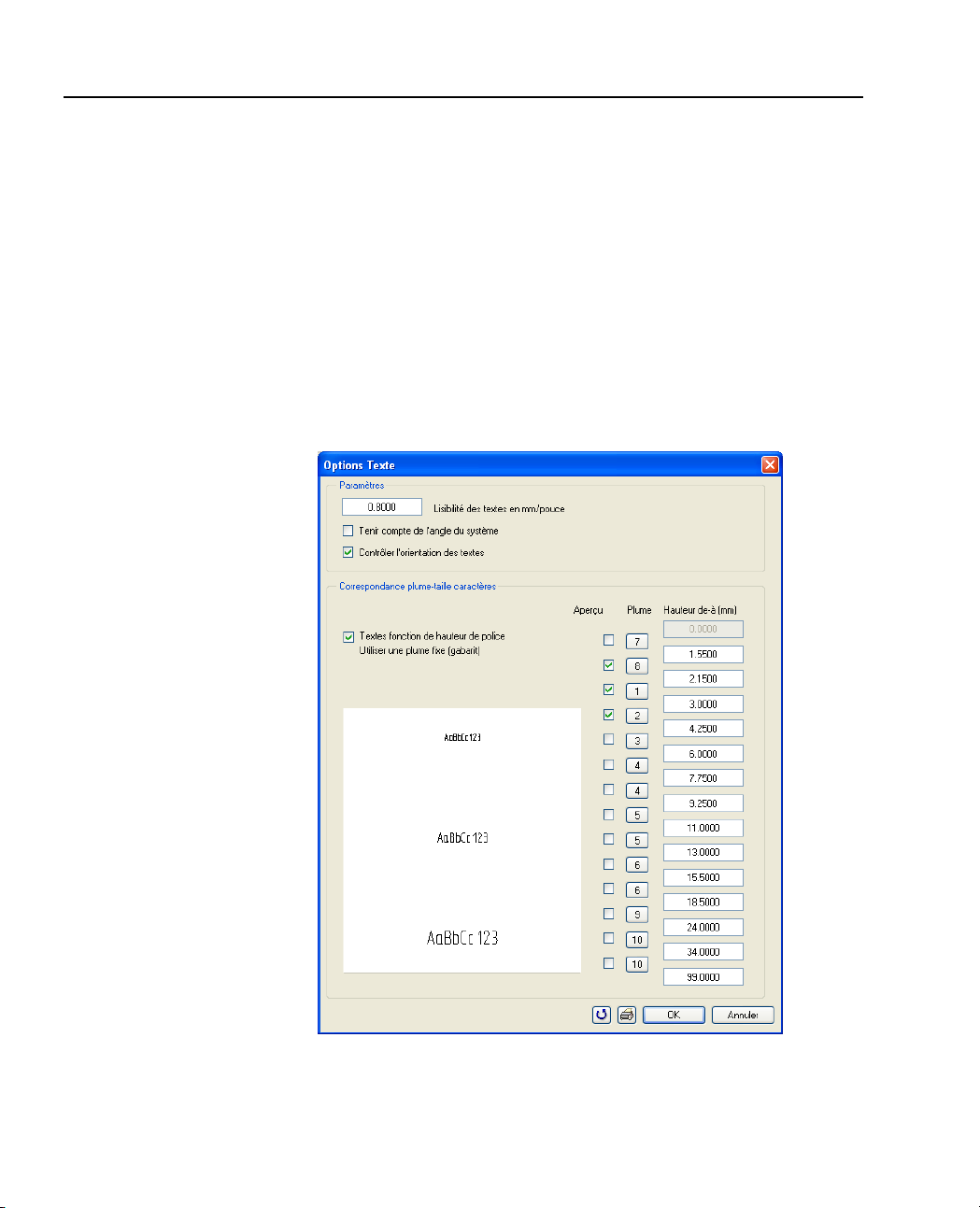

Dans les options du module Texte, vous pouvez aussi spécifier que la
plume des textes (et par conséquent également la couleur lorsque
l‘option La couleur montre la plume est activée) doit être
automatiquement réglée en fonction de la taille de la police. Vous
pouvez définir par exemple que les textes dont la hauteur est
comprise entre 2,15 mm et 3 mm sont écrits avec la plume 1, les
textes dont la hauteur est comprise entre 3,00 mm et 4,25 mm avec la
plume 2, etc.
Lorsque la sélection automatique de la plume en fonction de la
hauteur de texte est désactivée, la couleur et l'épaisseur de trait des
Manuel d’utilisation Notions de base 75
textes sont déterminées par les paramètres d'épaisseur de plume et de
couleur de ligne réglés dans la barre d'outils Format ou assignés au
layer en cours.
Les textes sont toujours écrits avec le type de trait n°1.
Pour en savoir plus sur les règles de représentation des éléments à
l'écran, consultez la rubrique Règles régissant la représentation des
éléments à l'écran (cf. "Règles régissant la représentation des éléments
à l’écran", page 65).
76 Utilisation des propriétés de format Allplan 2009
Plume et trait des valeurs et des lignes de cote
Valeurs de cote et autres textes de cote en polices Allplan
L’épaisseur de plume des valeurs et des autres textes de cote écrits
avec une police Allplan est définie de la même manière que l’épaisseur
de plume des textes en police Allplan, c’est-à-dire que les valeurs de
cote sont soit représentées avec l’épaisseur de plume de la police
utilisée, soit avec une épaisseur de plume proportionnelle à la hauteur
de la police.
Lorsque ces deux automatismes sont désactivés, ce sont les
paramètres en cours dans les
s’appliquent.
L’épaisseur de plume et le trait utilisés pour la représentation des
valeurs de cote sont liés aux facteurs suivants :
• Définition de la police : dans la Définition de la police, vous
pouvez spécifier que le texte doit toujours être dessiné avec
l'épaisseur de plume réglée à cet endroit. Dans ce cas, tous les
réglages décrits ci-après sont ignorés.
Pour appeler la Définition Police, cliquez sur Définitions dans le
menu Outils, puis sur Polices de caractères.
Propriétés de la cote qui
• Option Texte : dans les Options Texte, vous pouvez spécifier que
l'épaisseur de plume des textes est proportionnelle à la hauteur de
la police utilisée.
Pour appeler les Options Texte, cliquez sur Options dans le menu
Outils, puis cliquez sur Texte.
Valeurs de cote et autres textes de cote en polices
TrueType/OpenType
L’épaisseur de plume des valeurs et des autres textes de cotes écrits
avec une police TrueType/OpenType sont fonction de la taille de la
police réglée dans les
être affichés en caractères gras.
Propriétés de la cote. Les textes peuvent
Manuel d’utilisation Notions de base 77
Propriétés de format et layer
Notions fondamentales
Utilisation de la propriété de format "Du layer"
Les éléments peuvent reprendre leurs propriétés de format (épaisseur
de plume, type de trait et couleur de ligne) du layer qui leur est
assigné. Si c'est le cas, la propriété correspondante qui figure dans la
barre d'outils Format et qui est indiquée lors de la modification à
l'aide de la fonction
élément est grisée. Pour plus d’informations, consultez la rubrique
Reprise des propriétés de format du layer (cf. page 77).
Avantages de la propriété de format "du layer"
• Les propriétés de format des éléments sont liées aux propriétés de
format du layer. Lorsque vous modifiez les propriétés de format du
layer, les propriétés de format des éléments associés à ce layer sont
également modifiées.
• En cas d’utilisation de styles de ligne, ceux-ci s’appliquent à toutes
les échelles.
Modifier les propriétés de format d'un
A noter : L'épaisseur de plume et la couleur des textes, ainsi que
l'épaisseur de plume, le type de trait et la couleur des valeurs de cote
et des lignes de cote sont soumises à des règles spéciales qui sont
prioritaires par rapport à la reprise des propriétés de format du layer.
Reprise des propriétés de format du layer
Dans la boîte de dialogue Layer, vous pouvez spécifier qu’un élément
reprend automatiquement ses propriétés de format épaisseur de
plume, type de trait et couleur de ligne du layer qui lui est associé.
Deux opérations sont nécessaires pour cela :

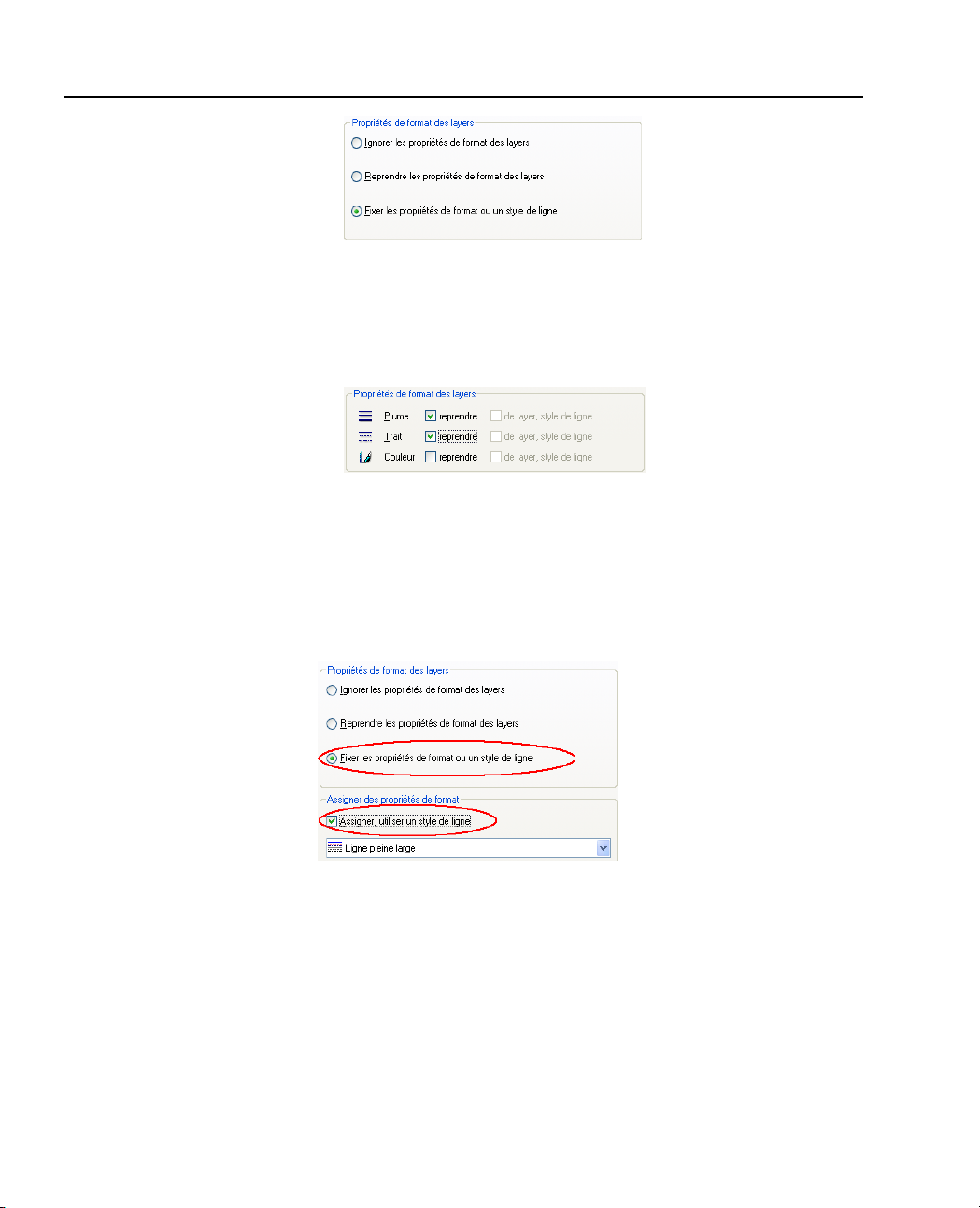

• Dans l’onglet Définition format, vous pouvez séléctionner l'une
des trois possibilités de reprise des propriétés de format du layer. Il
s’agit d’un paramétrage global, qui s’applique à tous les éléments
dessinés par la suite tant que ce réglage n’est pas modifié. Si vous
travaillez en réseau avec le Gestionnaire de groupes de travail,
vous devez avoir ouvert la session en tant qu’administrateur pour
pouvoir modifier le paramétrage.
78 Utilisation des propriétés de format Allplan 2009
• Dans l’onglet Sélection layer/visibilité, vous pouvez indiquer
laquelle ou lesquelles des trois propriétés de format – épaisseur de
plume, type de trait et couleur de ligne – doit ou doivent être
effectivement reprises du layer.
utilisation de styles de lignes
En utilisant des styles de lignes, vous pouvez faire varier la
représentation des éléments en fonction de l’échelle plan ou du type
de dessin. Il faut pour cela que les propriétés de format soient reprises
du layer et que l’utilisation de styles de lignes soit activée.
Un style de ligne est une combinaison de propriétés de format (plume,
trait, couleur) que vous pouvez définir pour un layer et enregistrer.
Les éléments auxquels ce layer est assigné peuvent ensuite reprendre
ces propriétés de format depuis le layer. Lors de la définition des styles
de lignes, vous pouvez indiquer s’ils varient en fonction de l’échelle
ou en fonction du type de dessin. Vous pouvez associer différents
paramétrages pour différents intervalles d’échelles ou types de dessins
aux styles de lignes, ce qui vous permet ensuite de faire varier la
Manuel d’utilisation Notions de base 79
représentation des éléments en fonction de l’échelle / du type de
dessin.
Plusieurs styles de lignes prédéfinis conformes aux usages du métier
sont fournis avec le programme.
Les styles de lignes sont des ressources projet, c'est pourquoi lorsque
vous créez un projet, vous pouvez décider si vous voulez utiliser dans
le projet des styles de lignes du standard du bureau ou des styles de
ligne spécifiques au projet.
Vous pouvez aussi appliquer le paramétrage comme construction
d'aide à un intervalle d’échelles / type de dessin. Un élément associé
au layer concerné est alors représenté avec le type de trait et la
couleur de ligne des constructions d’aide. Mais l’élément n’est pas une
véritable construction d’aide : un élément représenté sous cette forme
n’est pas retenu par le filtre Construction d'aide.
Il n’est pas possible d’affecter la propriété invisible aux styles de
lignes. Pour désactiver l’affichage d’un style de ligne, il faut masquer
le layer correspondant. En revanche, vous pouvez par exemple définir
un jeu de layers portant le même nom qu’un style de ligne et
désactiver l'affichage des layers concernés dans ce jeu de layers.
Important : L’utilisation de styles de lignes et de paramétrages
différents pour les différents intervalles d’échelles et/ou types de plans
requiert une planification rigoureuse.
80 Sélection des éléments Allplan 2009
Sélection des éléments
Sélectionner des éléments, vue d'ensemble
Avant de pouvoir modifier des éléments, vous devez les sélectionner.
Vous devez donc d'abord appeler la fonction d'édition souhaitée
(Supprimer par exemple), puis sélectionner les éléments auxquels
vous souhaitez appliquer la fonction. Pour effectuer cette sélection,
cliquez sur les éléments concernés ou définissez une zone les
englobant. Vous pouvez vous aider des fonctions de la barre d'outils
Assistant filtres ou du Menu contextuel de sélection.
Le tableau ci-dessous présente une vue d'ensemble des différentes
Action souhaitée Procédure
Sélectionner un élément Cliquez sur l’élément concerné.
Sélectionner plusieurs éléments ou
définir une zone de sélection.
Sélectionner des éléments compris
dans une zone
manières de sélectionner des éléments.
Activez la
éléments et/ou définissez les zones souhaitées, puis désactivez la fonction
multiple. Vous pouvez aussi activer ou désactiver la fonction multiple en
cliquant dans la zone graphique à l'aide du bouton droit de la souris.
Pour définir une zone de sélection rectangulaire :
Ouvrez la zone en cliquant à l'aide du bouton gauche de la souris.
Dans les
un deuxième clic de la souris pour terminer la définition d’une zone de
sélection. Dans l'Assistant filtres, vous avez le choix entre sélectionner
uniquement les éléments entièrement compris dans la zone et sélectionner
les éléments entièrement et partiellement compris dans la zone.
Pour définir une zone de sélection de forme quelconque :
Fonction multiple dans l’Assistant filtres, cliquez sur les
Options générales, onglet Saisie, vous pouvez indiquer s’il faut
Sélectionner tous les éléments
Re-sélectionner les éléments
sélectionnés en dernier lieu
Cliquez sur
sommets du polygone de sélection.
Dans le cadre de certaines fonctions (Exporter par exemple), vous pouvez
sélectionner tous les éléments du document actif en cliquant sur Tous dans
les Options de saisie.
Cliquez sur
Activer/désactiver sélection polygonale et cliquez sur les
Répéter sélectionner dans l'Assistant filtres.
Manuel d’utilisation Notions de base 81
Sélectionner des éléments
Cliquez sur un élément en maintenant la touche MAJ enfoncée.
ayant le même numéro de
segment
Sélectionner des éléments
d'épaisseur ou de type de ligne
identique
Cliquez sur un élément à l’aide du bouton du milieu puis du bouton droit de
la souris. Tous les éléments du document actif satisfaisant la requête sont
sélectionnés. C’est dans les
Options - Options générales - Onglet
Paramètres que vous définissez si le programme doit sélectionner les
éléments d'épaisseur de plume identique ou de type de trait identique.
Sélectionner des éléments à l’aide de la souris
Lorsque le programme vous invite à sélectionner un élément, vous
pouvez cliquer directement sur lui à l'aide de la souris. Si vous voulez
sélectionner plusieurs éléments, activez d'abord la fonction multiple
dans l'Assistant filtres. Lorsque cette fonction est activée, tous les
éléments sélectionnés par la suite sont ajoutés à la sélection jusqu’à ce
que la fonction soit désactivée.
82 Sélection des éléments Allplan 2009
Sélectionner des éléments en définissant une zone
Plutôt que de sélectionner des éléments un à un, vous pouvez aussi
définir une zone de sélection à l’intérieur de laquelle tous les éléments
sont sélectionnés. Dans l'Assistant filtres, vous avez le choix entre
sélectionner uniquement les éléments entièrement compris dans la
zone et sélectionner les éléments entièrement et partiellement inclus
dans la zone.
L’Assistant filtres vous propose les options suivantes :
: sélectionne uniquement les éléments entièrement compris
•
dans la zone de sélection.
•
: sélectionne les éléments entièrement et partiellement compris
dans la zone de sélection.
•
: sélectionne uniquement les éléments partiellement compris
dans la zone de sélection.
•
: le sens de saisie de la zone de sélection détermine quels
éléments sont sélectionnés :
- En cas de saisie dans le sens X positif, le programme ne
sélectionne que les éléments entièrement compris dans la zone.
- En cas de saisie dans le sens X négatif, le programme
sélectionne les éléments entièrement et les éléments
partiellement compris dans la zone. Le rectangle de sélection
est matérialisé par un trait discontinu.
A noter : La
Sélection des éléments en fonction du sens de
saisie de la zone est activée par défaut.
Dans les Options générales, onglet Affichage, vous pouvez spécifier
que la zone de sélection doit être affichée en couleur. La couleur de la
zone de sélection varie en fonction du mode de sélection actif.
Vous définissez une zone de sélection en cliquant sur deux sommets
diagonalement opposés d'un rectangle à l’aide du bouton gauche de la
souris. Vous pouvez également utiliser la fonction
sélection polygonale.
Zone de
Manuel d’utilisation Notions de base 83
Utilisation de la fonction multiple pour sélectionner des éléments
Vous pouvez vous aider de la fonction multiple pour sélectionner
plusieurs éléments l’un après l’autre.
Pour sélectionner des éléments à l'aide de la fonction multiple
Astuce : En fonction du
réglage choisi dans les
Options de sélection, vous
pouvez activer/désactiver la
fonction multiple en
double-cliquant dans la zone
graphique à l'aide du bouton
droit de la souris.
• Activez la fonction multiple en cliquant sur Fonction multiple
dans la barre d'outils Assistant filtres.
• Cliquez sur les éléments souhaités ou définissez une zone de
sélection.
• Quittez la fonction en cliquant à nouveau sur
multiple.
Filtrer les éléments sélectionnés
Dans l’Assistants filtres, vous pouvez définir un filtre qui vous
permettra de limiter la sélection à certains types d’éléments ou aux
éléments présentant une propriété donnée. Vous pouvez ainsi filtrer
les éléments selon leur couleur, filtrer les murs selon leur épaisseur,
etc. Cliquez sur le filtre souhaité et définissez les propriétés à utiliser
comme critères de filtre. Sélectionnez toujours le filtre avant de
définir la sélection d’éléments à filtrer.
Le filtre tient compte les propriétés des éléments et non de leur
représentation à l’écran.
Lorsque vous spécifiez plusieurs critères de filtre, ceux-ci sont liés par
une corrélation ET, c’est-à-dire que le programme ne retient que les
éléments satisfaisant tous les critères spécifiés. Les filtres proposés
dépendent des modules dont vous disposez. Le filtre d’architecture par
exemple est uniquement accessible si vous avez installé le package
Architecture.
Fonction
84 Sélection des éléments Allplan 2009
Présentation des options de filtrage
Filtre Action
Reprendre
Plume
Trait
Couleur
Layers
Numéro de segment
Construction d'aide
Motif linéaire
Numéro de hachurage
Numéro de motif
Numéro de style de surface
Numéro de point symbole
Elément
MT3D
Urbanisme, Aménagement du
paysage
Positionner calque
Permet de reprendre toutes les propriétés ou certaines propriétés d’un
élément existant en tant que critères de filtre.
Permet de filtrer les éléments dessinés avec une plume donnée.
Permet de filtrer les éléments dessinés avec un trait donné.
Permet de filtrer les éléments dessinés avec une couleur donnée. Vous avez
le choix entre 256 couleurs.
Permet de filtrer les layers. Le programme retient tous les layers
apparaissant dans le document actif et dans les documents actifs en
arrière-plan.
Permet de filtrer les éléments appartenant à un segment possédant un
numéro donné.
Permet de filtrer les éléments possédant la propriété Construction d'aide
Permet de filtrer les éléments possédant la propriété Motif linéaire
Permet de filtrer les hachurages possédant un numéro donné.
Permet de filtrer les motifs possédant un numéro donné.
Permet de filtrer les styles de surfaces possédant un numéro donné.
Permet de filtrer les points symboles possédant un numéro donné.
Permet de filtrer les éléments en fonction de leur nature : lignes,
hachurages, macros etc.
Permet de filtrer les éléments créés dans le module Modeleur de terrains
3D.
Permet de filtrer les éléments créés dans les modules Urbanisme ou
Aménagement du paysage.
Permet de filtrer les éléments de plans (calques insérés dans un plan). De
plus, vous pouvez filtrer les éléments de plan selon leur échelle et leur angle
de positionnement.
Manuel d’utilisation Notions de base 85
Architecture
Permet de filtrer les éléments d’architecture. Vous pouvez indiquer le type
d’élément, l’épaisseur et le matériau recherchés. Consultez la rubrique Filtrer
les éléments d'architecture pour en savoir plus à ce sujet.
Filtre d’attributs
Catégorie de transformation
Allfa
Barres d'armature, Treillis
Permet de filtrer les éléments présentant un attribut donné.
Permet de filtrer les éléments selon les attributs Existant, Démoli et
Nouvelle construction
Permet de filtrer les éléments Allfa.
Permet de filtrer les éléments selon leur type.
soudés,
Poutrelles,
Eléments du module Méthodes
Eléments FEM Seulement pour le filtre Filtrer pas à pas : Permet de filtrer les éléments
finis FEM.
Supprimer le critère Seulement pour le filtre Filtrer pas à pas : Cette option permet de
supprimer le dernier critère de filtre déterminé
86 Sélection des éléments Allplan 2009
Activer/désactiver l'option de
sélection pour les éléments
ambigus
Répéter sélectionner
Activer/désactiver la sélection
polygonale
Sélection des éléments
entièrement compris dans la zone
Sélection des éléments
entièrement et partiellement
compris dans la zone
Sélection des éléments
partiellement compris dans la
zone
Sélection des éléments en
fonction du sens de saisie de la
zone
Fonction multiple
Filtrer pas à pas
Cette fonction vous permet d’indiquer quel élément doit être sélectionné
lorsqu’il y a ambiguïté - lorsque plusieurs éléments sont superposés par
exemple. Lorsque cette option n’est pas activée, c’est toujours l’élément le
plus ancien (le premier créé) qui est sélectionné.
Permet de re-sélectionner les éléments sélectionnés en dernier lieu.
Permet de définir une zone de sélection de forme polygonale quelconque.
Cliquez à nouveau sur le premier point pour fermer le polygone.
Permet de sélectionner uniquement les éléments entièrement compris dans
la zone de sélection.
Permet de sélectionner les éléments entièrement et les éléments
partiellement compris dans la zone de sélection.
Seuls les éléments partiellement inclus dans la zone de sélection sont
sélectionnés.
C’est le sens de saisie de la zone de sélection qui détermine quels éléments
sont sélectionnés :
En cas de saisie de la zone de sélection vers la gauche, le programme
sélectionne à la fois les éléments entièrement et les éléments
partiellement compris dans la zone. Le rectangle de sélection est
matérialisé par un trait discontinu.
En cas de saisie de la zone de sélection vers la droite, le programme
sélectionne uniquement les éléments entièrement compris dans la zone.
Permet d’activer la fonction (de sélection) multiple. Tous les éléments
sélectionnés ensuite par un clic de la souris ou à l’aide d’une zone de
sélection sont ajoutés à la sélection, jusqu’à ce que la fonction soit
désactivée.
Permet d'appliquer un filtre supplémentaire à des éléments sélectionnés ou
filtrés une première fois. Reportez-vous à la rubrique Filtrer pas à pas pour
plus d'informations.
Manuel d’utilisation Notions de base 87
Dessiner avec précision
Notions fondamentales
Vue d'ensemble
Allplan vous permet de créer de manière rapide et simple des dessins
d'une grande précision, en vous dispensant de connaître les
coordonnées des points ou les longueur des éléments, ou encore de
dessiner des constructions d'aide complexes. Vous pouvez reprendre
les longueurs et les coordonnées d'éléments existants ; vous pouvez
aussi effectuer des calculs dans la ligne de dialogue ou utiliser la
fonction de mesure et la calculatrice et reprendre ensuite les résultats
obtenus dans la ligne de dialogue.
Saisir des longueurs et des coordonnées
Généralités
Allplan vous permet de saisir les longueurs et coordonnées en valeurs
réelles, c'est-à-dire sans tenir compte de l'échelle plan. Pour dessiner
un mur de 8,60 m par exemple, vous pouvez simplement saisir 8,6
(lorsque l’unité de mesure est le mètre).
Calculer dans la ligne de dialogue
Lorsque le programme vous invite à saisir des longueurs, vous pouvez
aussi effectuer des opérations de calcul dans la ligne de dialogue.
Reprendre les valeurs calculées
Vous pouvez reprendre dans la ligne de dialogue des valeurs mesurées
à l'aide de la fonction
reprendre dans la boîte de dialogue Valeurs.
Mesurer en cliquant sur la valeur à
88 Dessiner avec précision Allplan 2009
Vous pouvez copier le résultat d'une mesure dans le Presse-papiers à
l'aide de
en appuyant sur CTRL+V.
et le coller ensuite dans une autre application Windows
Reprendre des valeurs de la calculatrice
Les valeurs calculées à l'aide de la Calculatrice sont directement
reprises dans la ligne de dialogue.
Dessiner avec un pas régulier à l'aide des outils d'aide au
dessin
Lorsque vous dessinez des éléments linéaires (lignes, murs, surfaces
par exemple), vous pouvez choisir librement la direction dans laquelle
vous dessinez ou vous pouvez la limiter à des angles donnés. Les
fonctions correspondantes se trouvent complètement à droite dans la
ligne de dialogue.
Vous pouvez limiter la direction aux directions horizontale et
verticale ou définir un pas d'angle quelconque. La fonction tient
compte de l'angle du système en cours, c'est-à-dire que si vous avez
défini un angle système de 30° par exemple, la direction horizontale a
une inclinaison de 30°.
A noter : Si vous dessinez avec un pas d’angle imposé, ce réglage est
prioritaire par rapport aux paramètres de saisie de points et par
rapport aux paramètres activés dans les Aides au dessin dans le menu
contextuel. Cela signifie que le programme identifie uniquement les
points dont la position coïncide avec l'un des pas d'angle définis, quel
que soit le symbole d’accrochage affiché.
Manuel d’utilisation Notions de base 89
La ligne de dialogue vous propose les outils de définition de la
direction de dessin suivants :
Icône Fonction Action
15.00
Aucune icône enfoncée La ligne peut être dessinée selon un angle quelconque. C’est l’option activée
par défaut.
Saisie perpendiculaire La ligne peut uniquement être dessinée à angles droits par rapport à l'angle
Pas d’angle imposé La ligne peut uniquement être dessinée selon des pas d'angle donnés.
Définir l'angle Permet d’entrer le pas d’angle utilisé pour la saisie de lignes selon des angles
du système.
donnés (uniquement lorsque la fonction
Dessiner des lignes horizontales et verticales à l'aide de la souris
est activée).
Accrochage aux points
Lorsque vous positionnez des points à l'aide du bouton gauche de la
souris, vous pouvez accrocher des points appartenant à des éléments
existants tels que des extrémités, des milieux, des points de partage ou
des points d'intersection sans en connaître précisément les
coordonnées et sans avoir à dessiner des lignes de construction d'aide.
Lorsque le curseur intelligent est activé, un symbole caractérisant le
type de point présent dans le rayon d’accrochage est visible à côté du
réticule. Dans les
quels types de points sont accrochés et le lieu où ces points sont
recherchés, à savoir uniquement sur les calques actifs ou sur les
calques actifs et passifs.
Options saisie de points vous permet de définir
La fonction règle vous permet de positionner des points dans
l’alignement de points existants. Là encore, des aides visuelles
permettent une meilleure maîtrise des opérations.
A noter : Si vous dessinez avec un pas d’angle imposé, ce réglage est
prioritaire par rapport aux paramètres de saisie de points et par
rapport aux paramètres activés dans la barre d'outils Aides au dessin.
Cela signifie que le programme identifie uniquement les points dont la
position coïncide avec l'un des pas d'angle définis, quel que soit le
symbole d’accrochage affiché.
90 Dessiner avec précision Allplan 2009
Utilisation du curseur intelligent
Lorsque le curseur intelligent est activé, il vous indique sous forme de
symbole le type des points se trouvant dans le rayon d’accrochage
avant même que vous n’ayez positionné un point. Les symboles
s’affichent lorsque vous avez appelé une fonction de dessin (Ligne par
exemple) et que vous déplacez le réticule dans la zone graphique.
Vous pouvez définir le type des points recherchés dans la fonction
Options saisie de points des Aides au dessin dans le menu
contextuel.

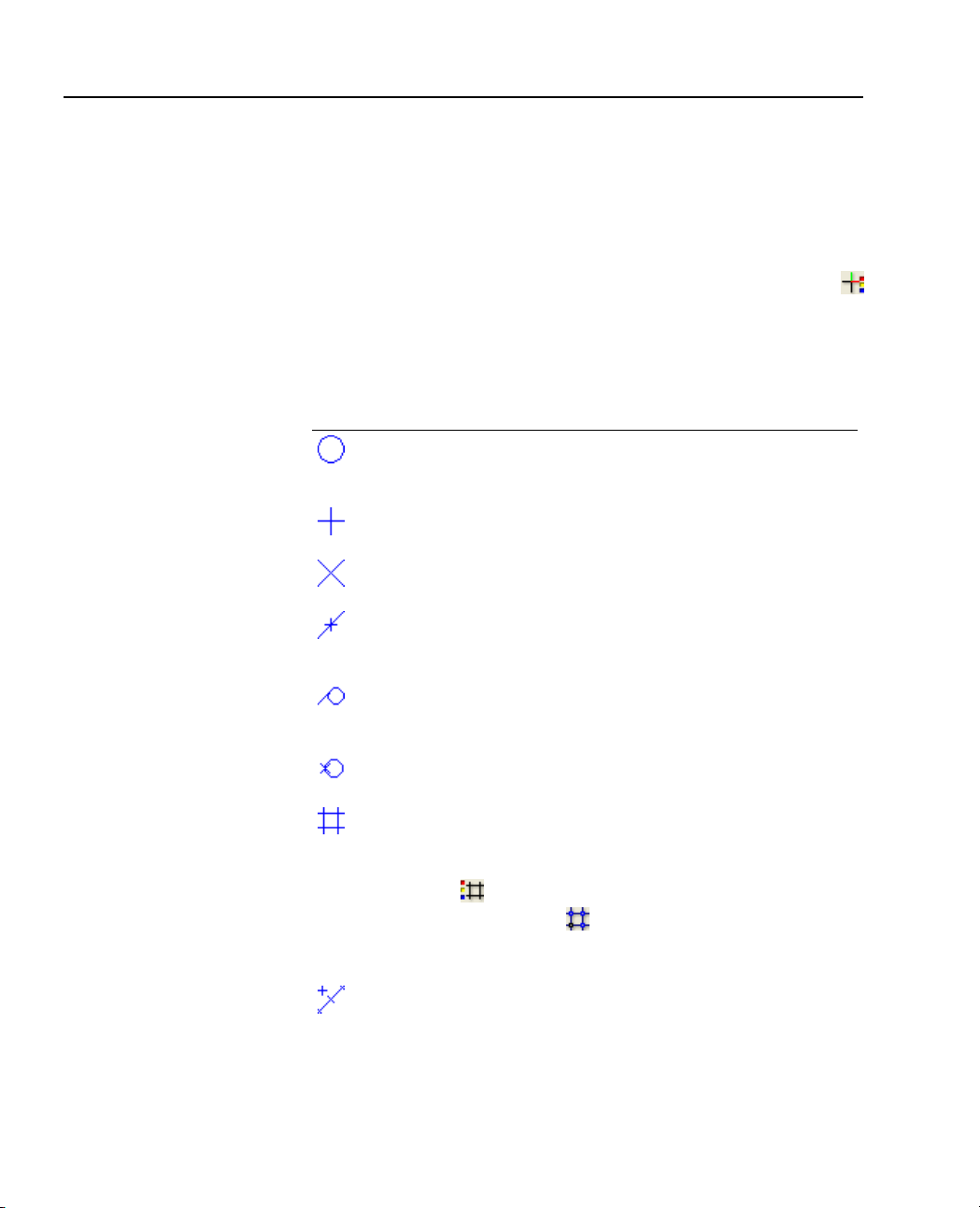

Les symboles suivants s’affichent :
Symbole Signification
Point quelconque : Aucun point défini ne se trouve à
l'intérieur du rayon d'accrochage. Le cercle représente
la taille du rayon d’accrochage.
Extrémité : recherche l'extrémité la plus proche d'un
élément. Cette option ne peut pas être désactivée.
Intersection : recherche un point d'intersection de deux
éléments à l'intérieur du rayon d'accrochage.
Centre : recherche le milieu/centre d'une ligne/d'un
polygone le plus proche à l'intérieur du rayon
d'accrochage.
Point de tangence : recherche le point de tangence
avec un cercle, un arc de cercle ou une ellipse le plus
proche.
Point quadrant : recherche le point quadrant avec un
cercle, un arc de cercle ou une ellipse le plus proche.
Point de trame : recherche le point de trame le plus
proche à l'intérieur du rayon d'accrochage.
A noter : Les trames sont définies à l'aide de la fonction
Définir une trame. Une trame définie n'est visible
que si l'option
activée, mais les points de trame sont accrochés même
si la trame n'est pas visible.
Point de référence des cotes : lorsque vous dessinez
des cotes, recherche les points de référence existants.
Trame (barre d'outils Spécial) est
Manuel d’utilisation Notions de base 91
Fonction règle par bouton milieu ou Ctrl + bouton
gauche souris : cette fonction permet de définir que
lorsqu'un point est positionné à l'aide de la touche
CTRL+bouton gauche de la souris, le système accroche
le point suivant le plus proche dans le rayon
d'accrochage. Ceci vous permet de dessiner rapidement
des lignes perpendiculaires. Cette option ne peut pas
être désactivée.
Elément : recherche le point placé sur un élément le
plus proche à l'intérieur du rayon d'accrochage.
(A)
(B)
92 Dessiner avec précision Allplan 2009
Accrochage aux points à l'aide du bouton gauche de la
souris
Lorsque vous positionnez des points à l'aide du bouton gauche de la
souris, vous pouvez accrocher des points appartenant à des éléments
existants tels que des extrémités, des milieux, des points de partage,
des points d'intersection, sans en connaître précisément les
coordonnées et sans avoir à dessiner des lignes de construction d'aide.
Allplan recherche les points dans un rayon donné autour du réticule.
Cela signifie que lorsque vous placez le pointeur de la souris dans la
zone graphique, le programme accroche les points dans un périmètre
donné (le rayon d’accrochage) même si le réticule n’est pas
directement placé sur ce point. Vous pouvez définir la taille du rayon
d’accrochage dans les
dans le menu contextuel), onglet Points accrochés.
Options saisie de points (aides au dessin
En fonction du paramétrage de la fonction
Options de saisie, le
rayon peut être limité au calque actif ou tenir compte des calques en
arrière-plan, qu’ils soient actifs ou passifs.
(1)
(A) Réticule
(B) Rayon d'accrochage
(1) Les coordonnées de ce point sont reprises puisqu'il se trouve à l’intérieur du rayon
d'accrochage.
A noter : Dans les Options générales, vous pouvez activer un
paramètre permettant de faire retentir un signal sonore chaque fois
que vous cliquez sur un point non défini.
