de Gebrauchs- und
Montageanleitung
en Operating and
installation instructions
fr Notice de montage
et d’utilisation
nl Gebruiks- en
montageaanwijzing
it Istruzioni per l’uso
e l’installatore
es Instrucciones de uso
y montaje
el
Οδηγίες χρήσης και
τοποθέτησης
D 79T7 . .
D 99T7 . .
Page 2
2
de
Seite 03–15
en
page 16 – 28
fr
page 29 – 41
nl
pagina 42 – 54
it
pagina 55 – 67
es
página 68 – 80
el Σελίδα
81 – 93
Abb. 1
ELEKTRO
ELECTR.
ELETT.
EL.
Abb. 1
GAS
GAZ
KAASU
GASS
Page 3
3
Gerätebeschreibung
Gebrauchsanleitung
Betriebsarten
Betriebsarten

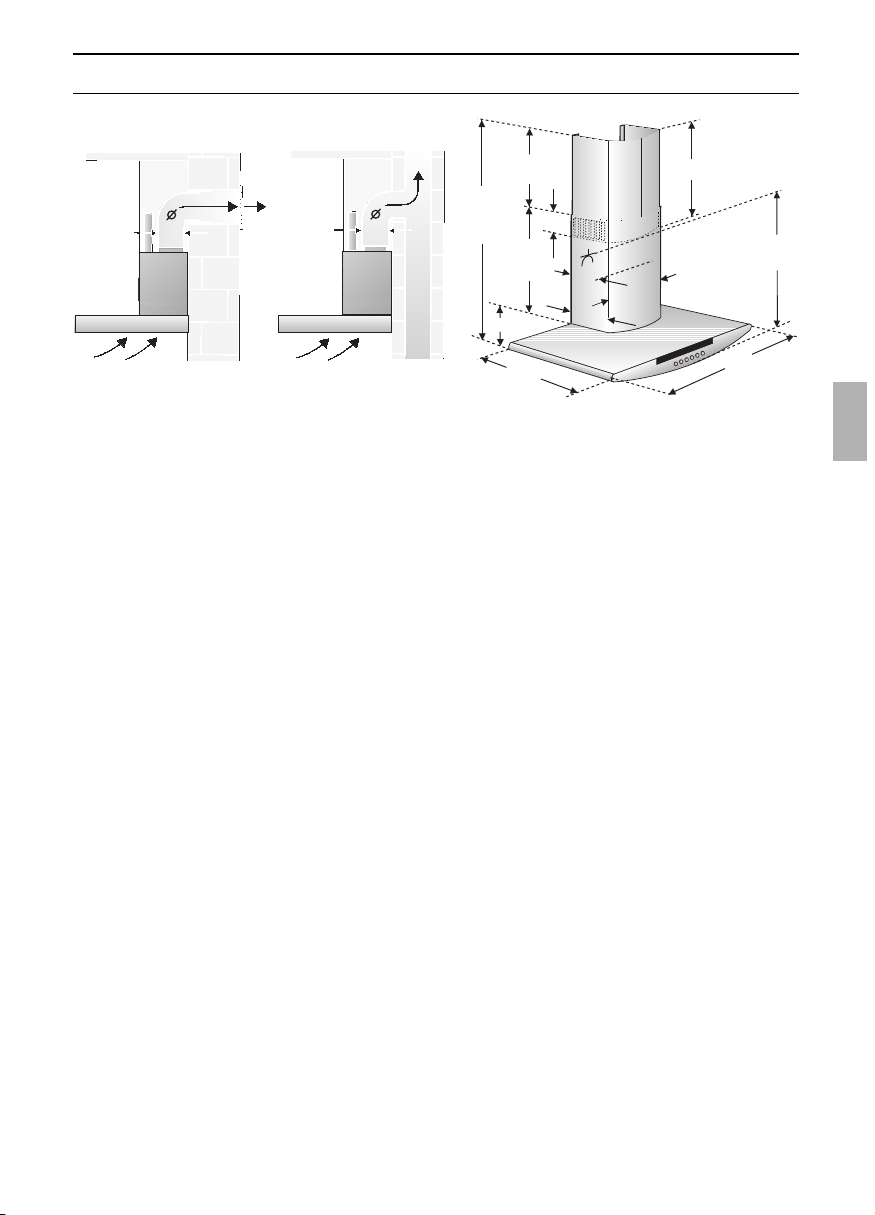

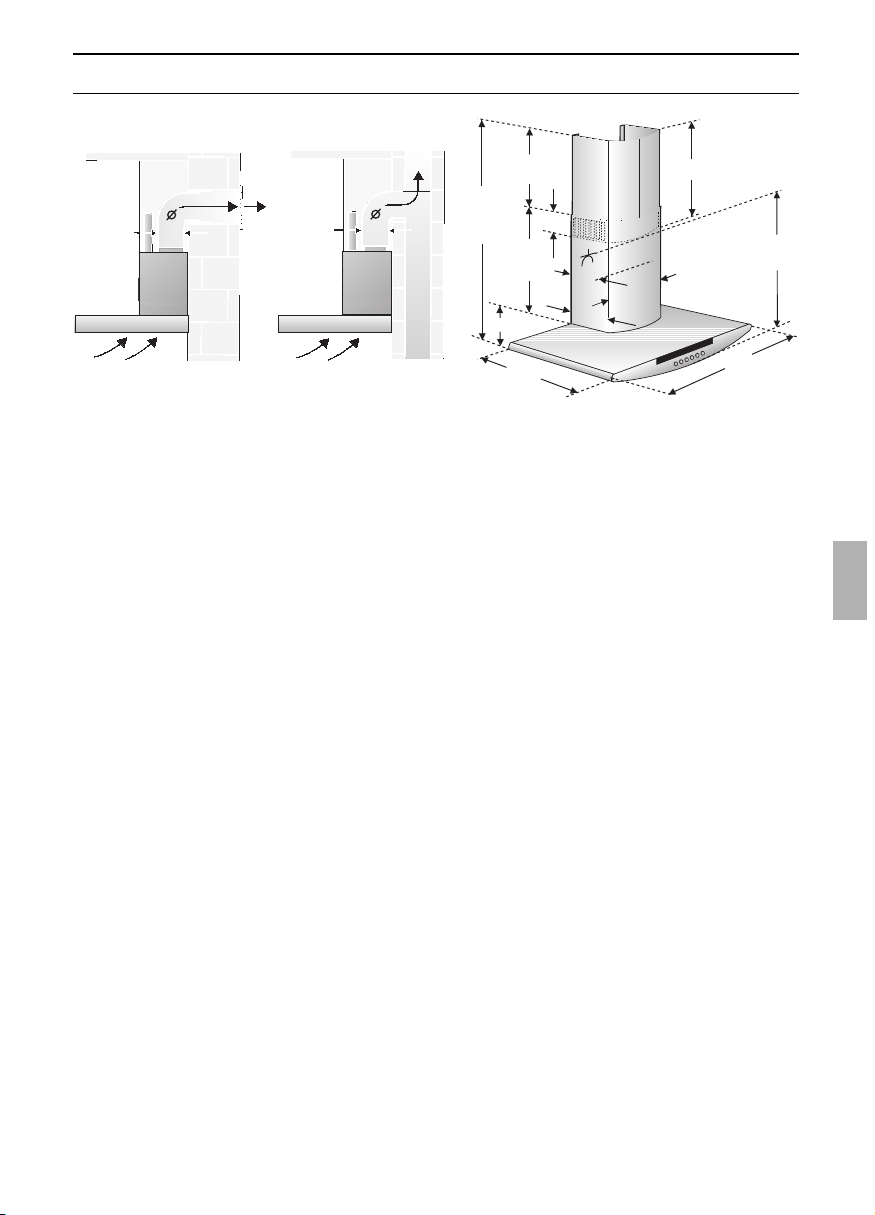

Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑ Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).

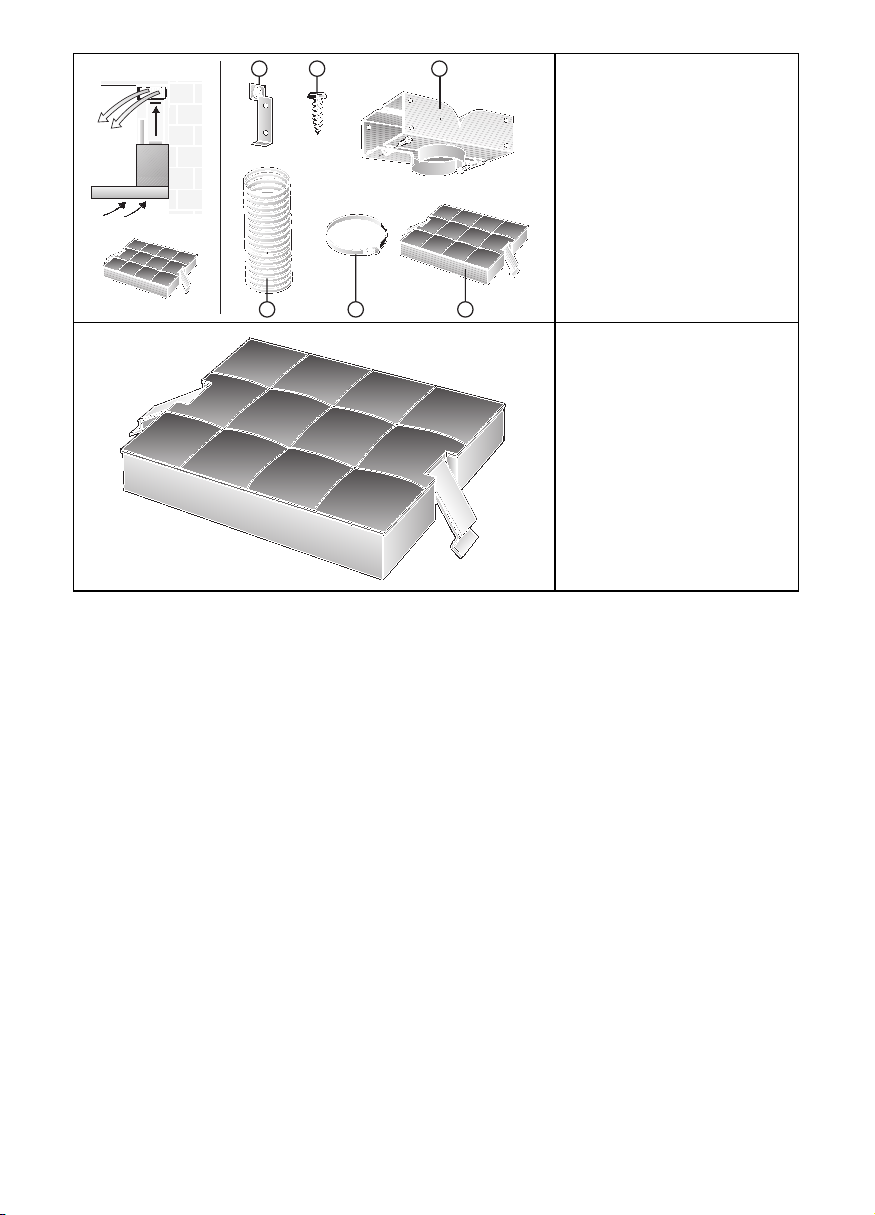

Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

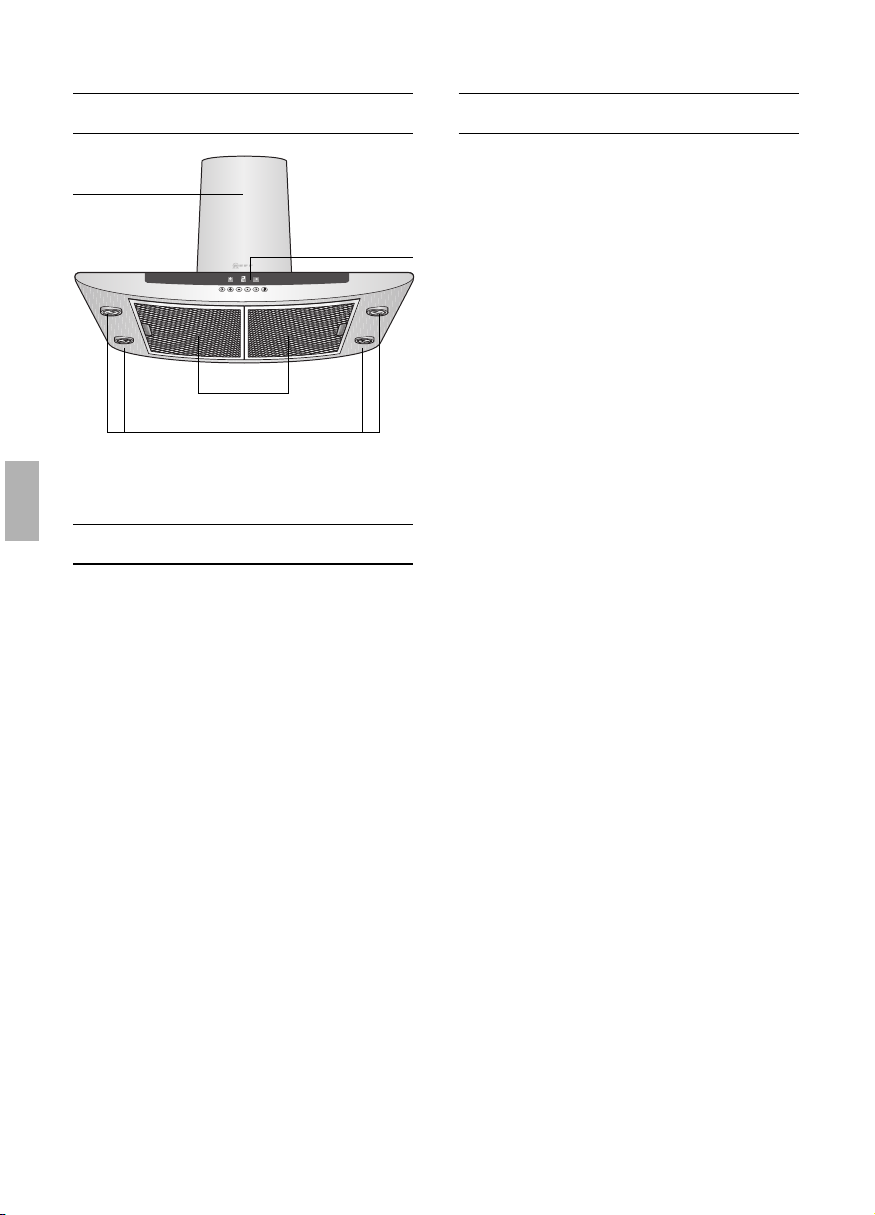

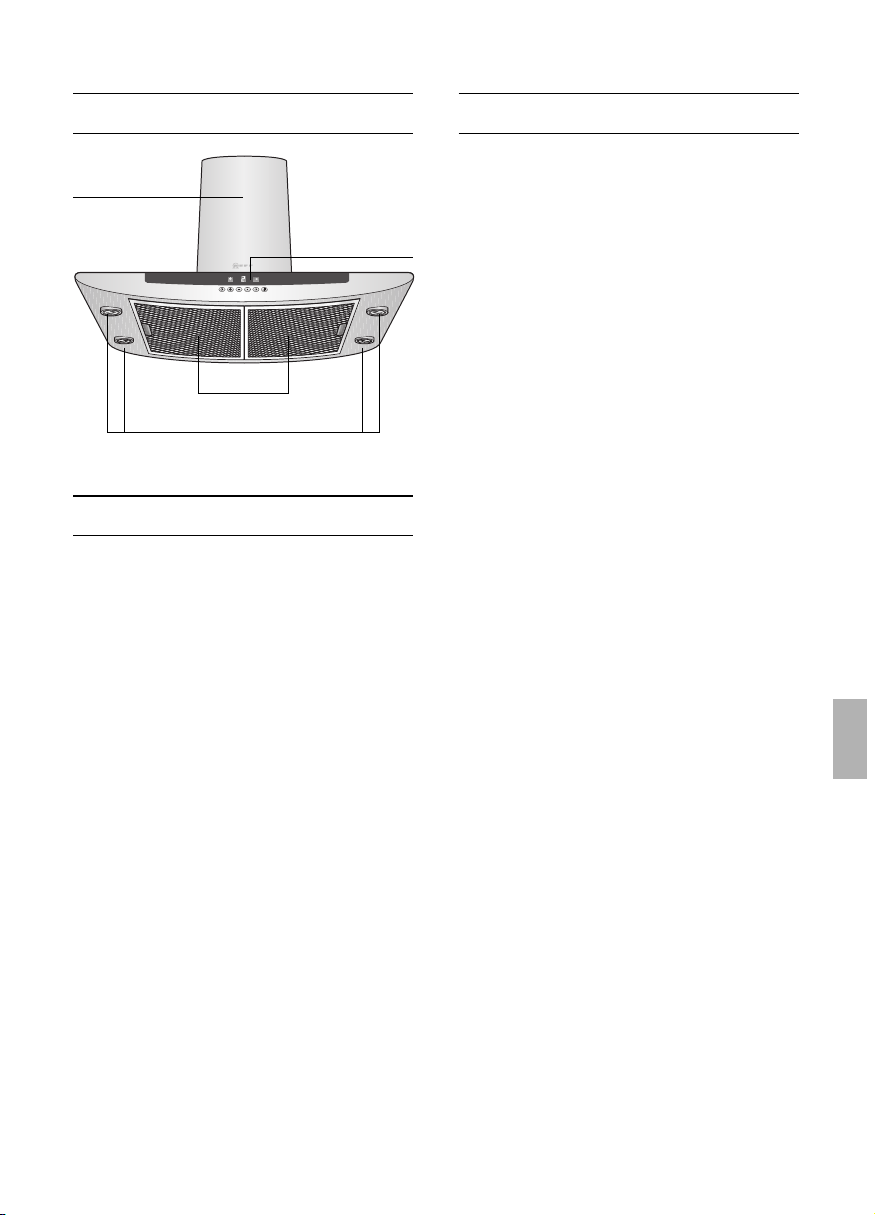

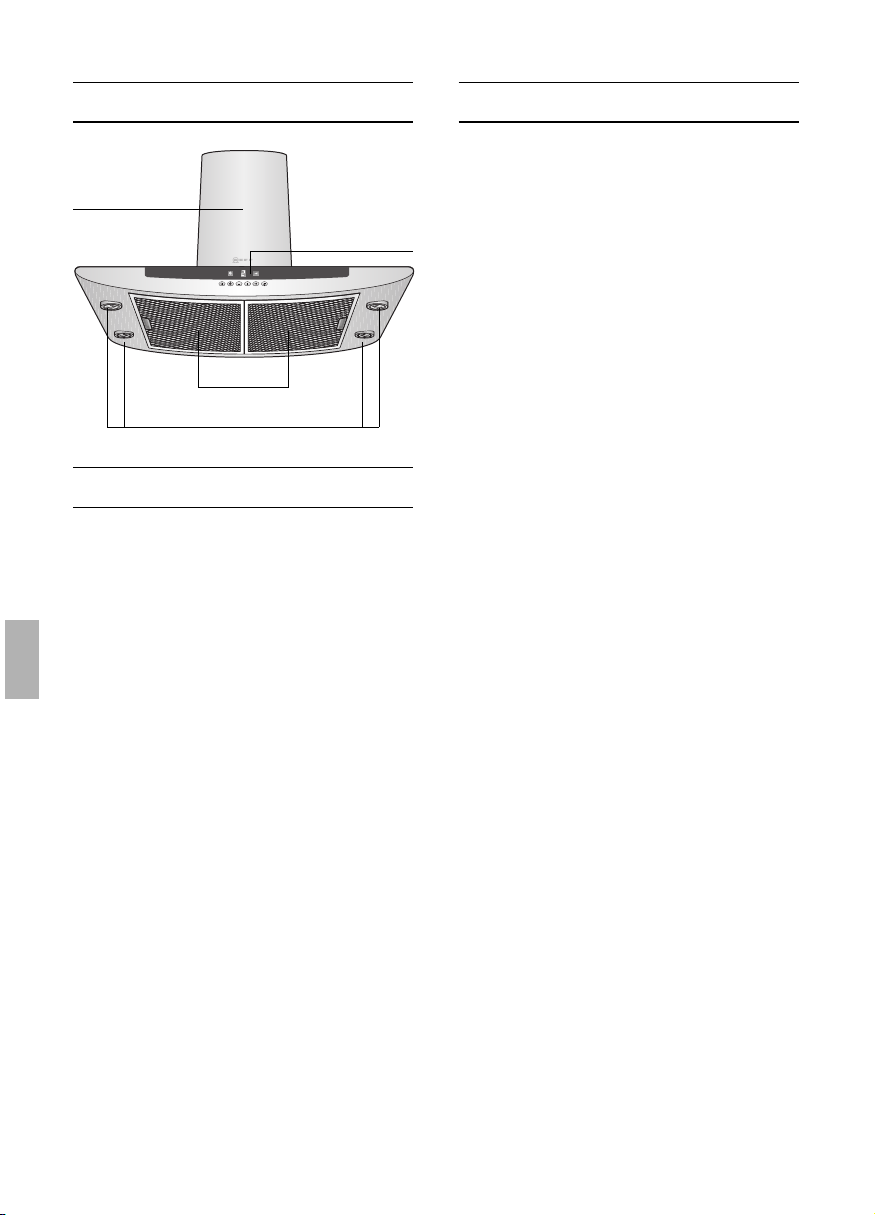

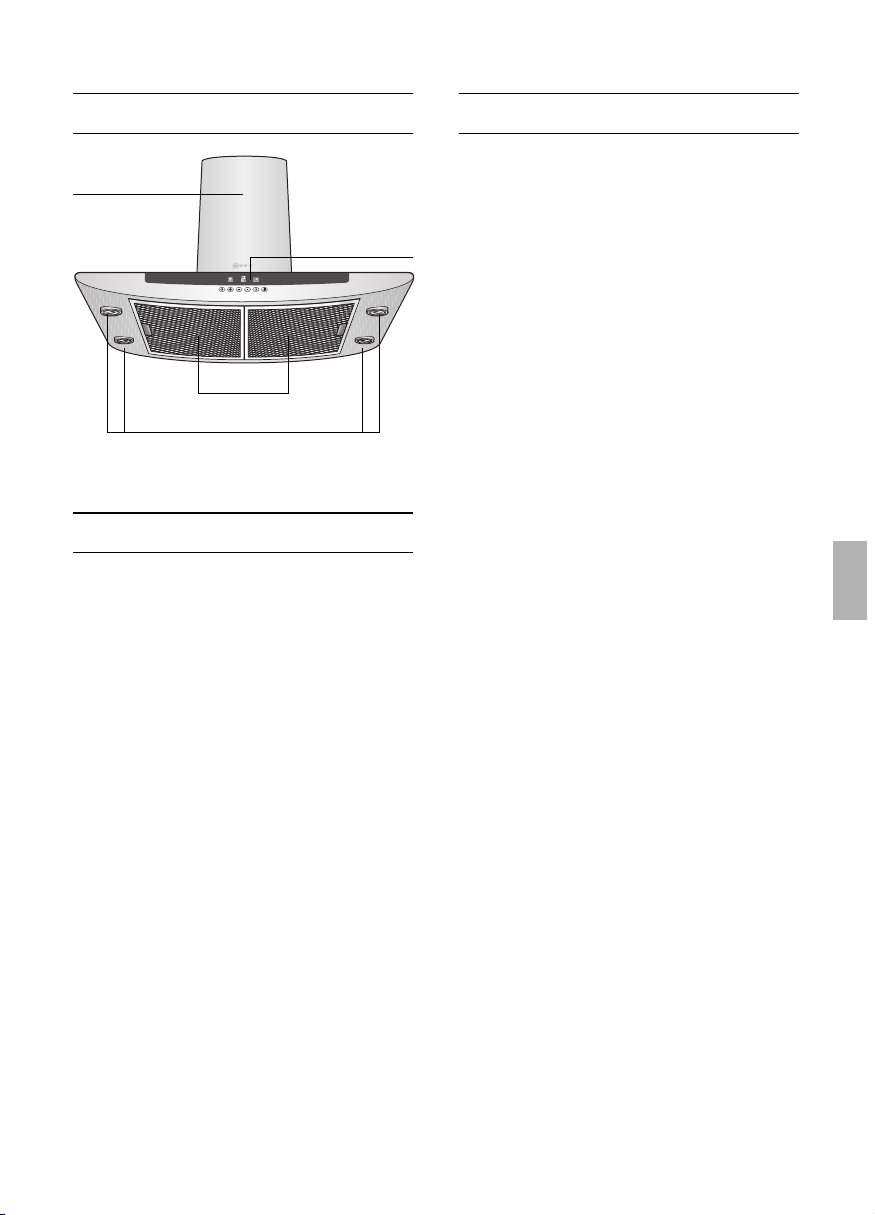

Beleuchtung
Schalter
Licht/Lüfter
Filtergitter
Kamin-
verblendung
Page 4
4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Page 5
5

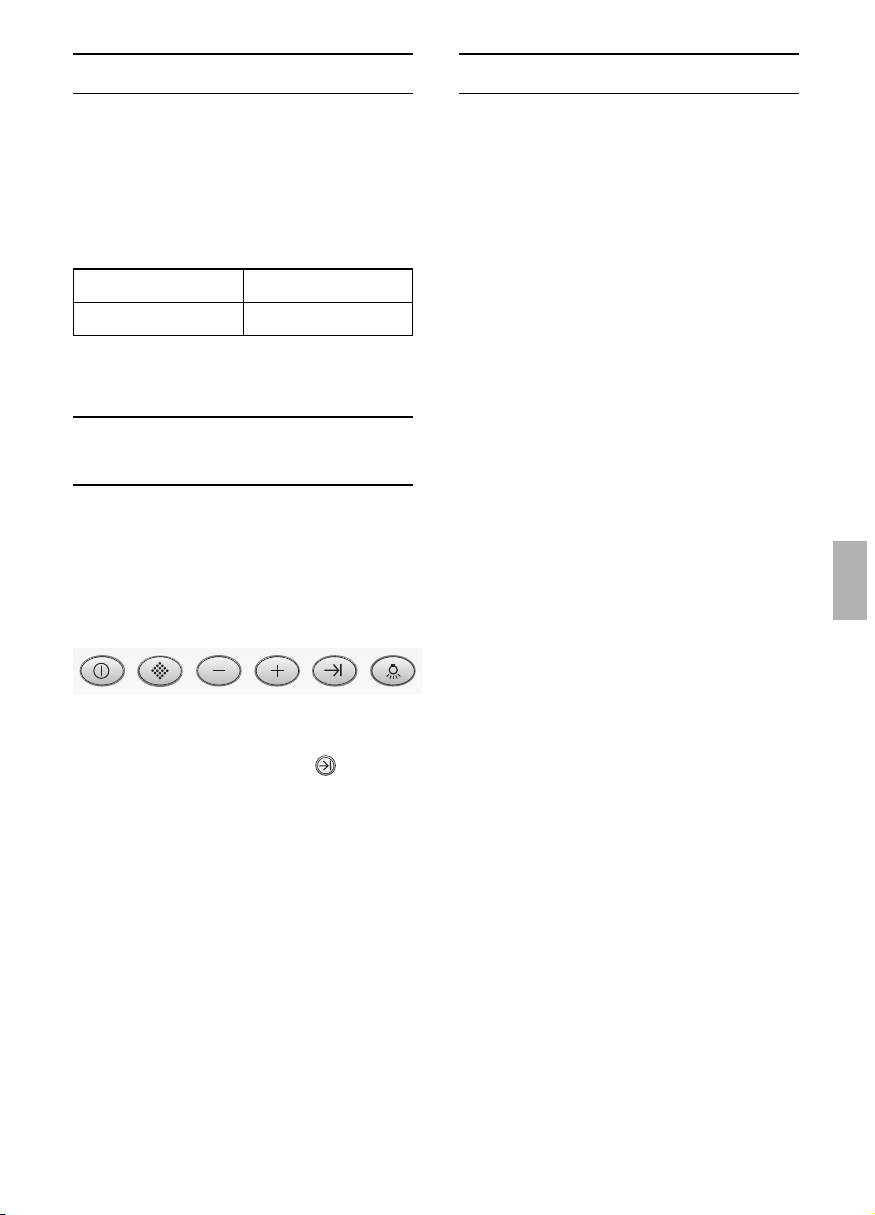

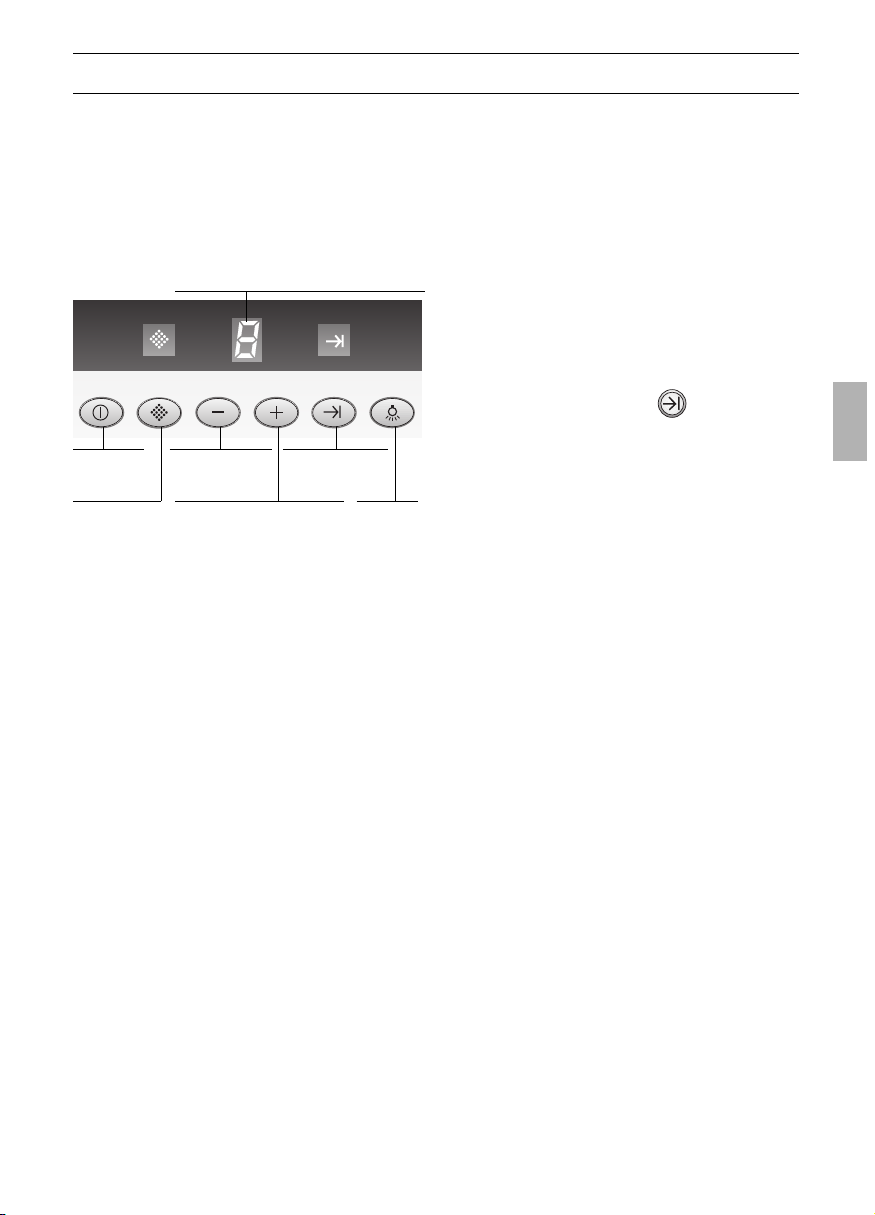

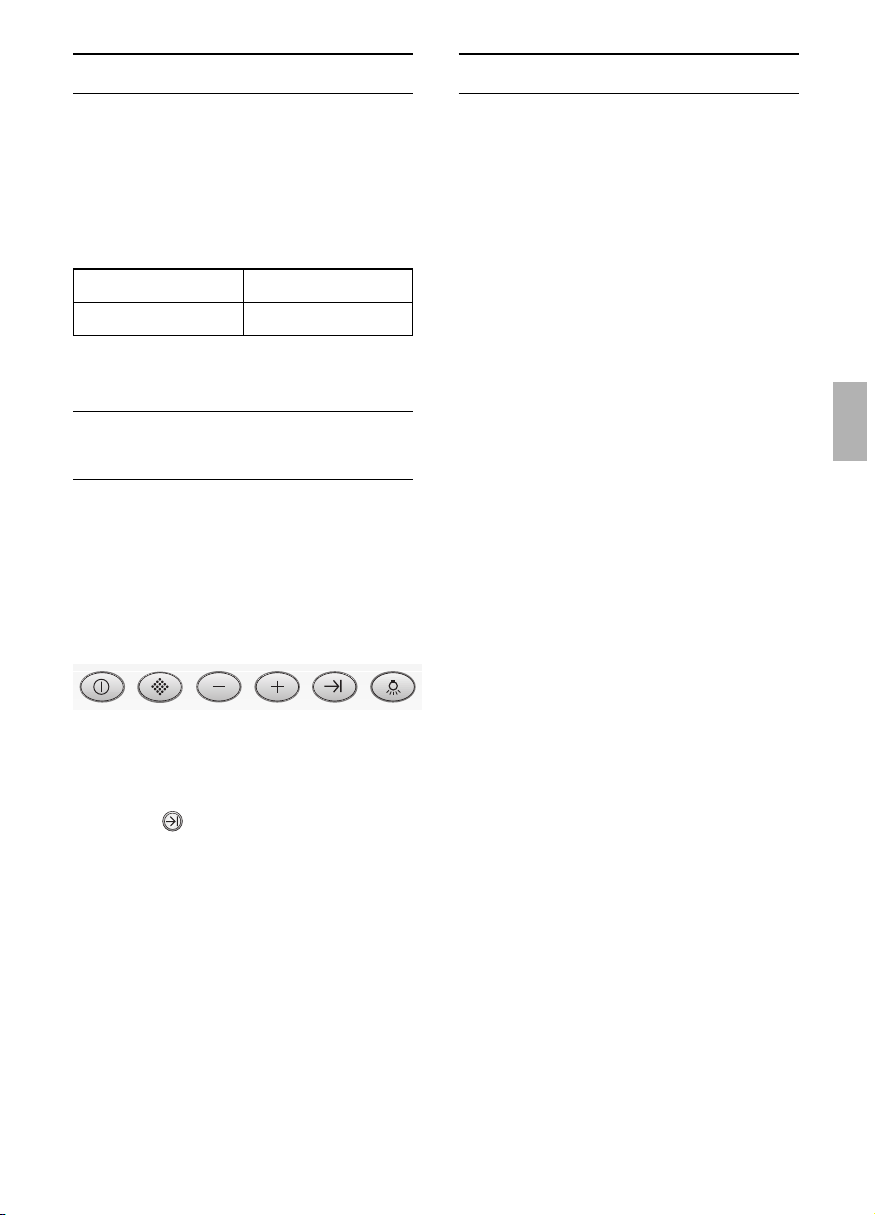

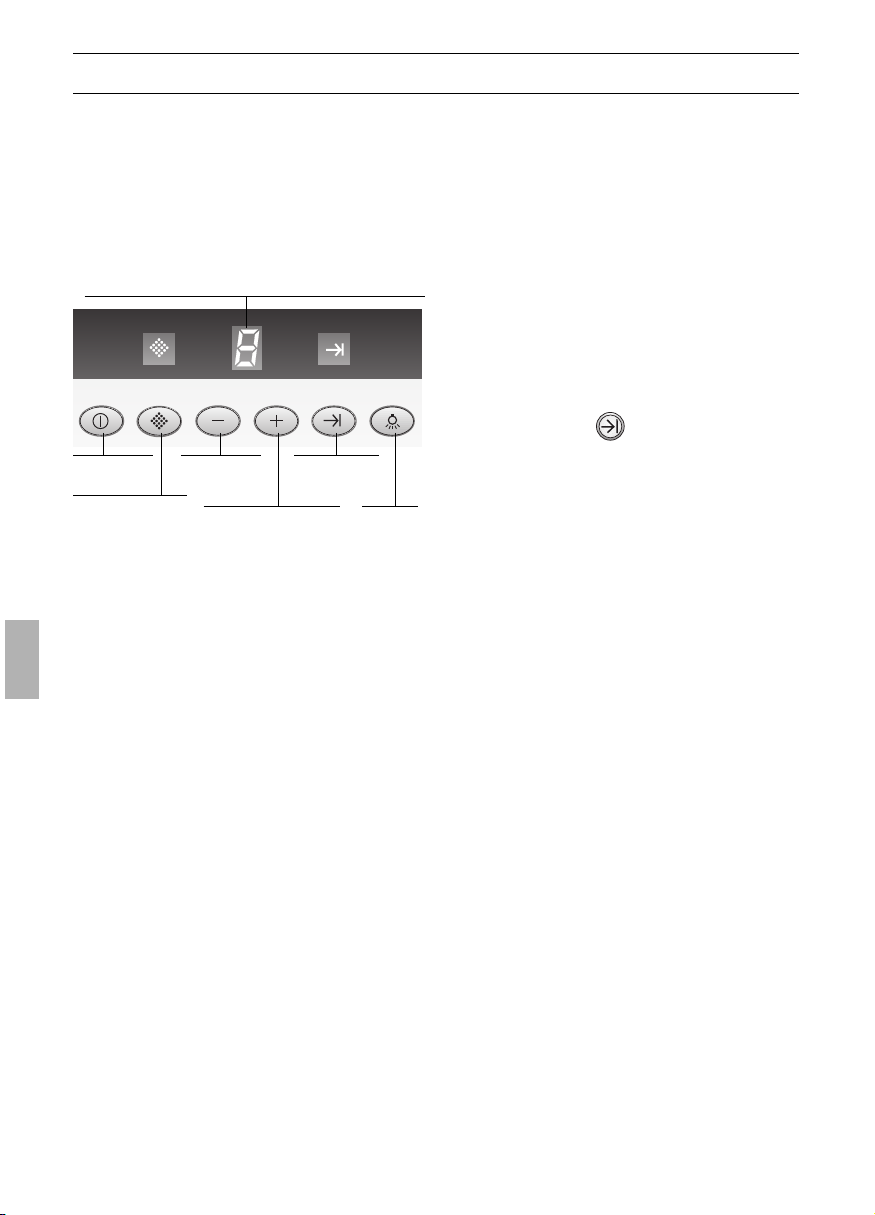

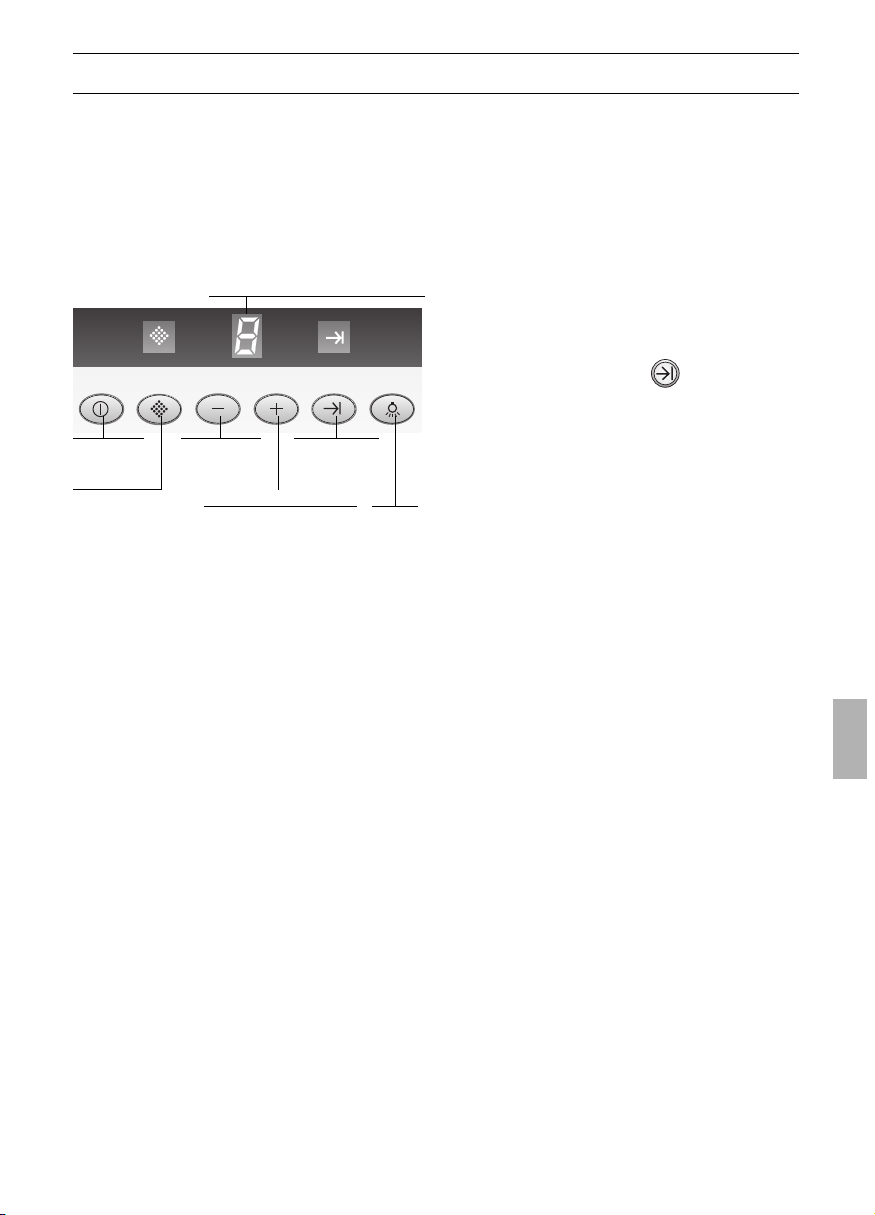

Bedienen der Dunstabzugshaube
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Signalton:
❑ Beim Drücken einer Taste ertönt zur
Bestätigung ein Signalton.
Ausschalten des Signaltons:
❑ Drücken Sie gleichzeitig die Tasten 0 und
+ bis nach ca. 3 Sekunden ein Signal
ertönt.
Einschalten des Signaltons:
❑ Wiederholen Sie den Vorgang.
Einschalten des Lüfters:
❑ Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
❑ Drücken Sie die Taste +.
Der Lüfter schaltet eine Stufe höher.
❑ Drücken Sie die Taste –.
Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lüfters:
❑ Drücken Sie die Taste 0.
Die Anzeige
{ erlischt nach kurzer Zeit.
Oder:
❑ Drücken Sie die Taste – so oft, bis der
Lüfter ausschaltet.
Die Anzeige
{ erlischt nach kurzer Zeit.
Intensivstufe:
Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.
❑ Drücken Sie die Taste + so oft, bis die
Anzeige
ç leuchtet.
❑ Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe
}
zurück.
Lüfternachlauf:
❑ Drücken Sie die Taste .
Der Lüfter läuft 10 Minuten in der
gewählten Stufe, dabei leuchtet die
Anzeige
!.
Danach schaltet der Lüfter selbsttätig
aus.
Beleuchtung:
❑ Drücken Sie kurz die Taste
a zum Ein-
und Ausschalten.
❑ Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
❑ Einstellen der Helligkeit:
Halten Sie die Taste
a gedrückt, bis die
gewünschte Helligkeit erreicht ist.
Automatisches Einschalten der
Beleuchtung, z. B. über eine
Zeitschaltuhr:
❑ Lüfter und Beleuchtung müssen
ausgeschaltet sein.
Einschalten:
Drücken Sie gleichzeitig die Tasten
– und
!.
❑ Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung ein.
Ausschalten:
Wiederholen Sie den Vorgang bei
eingeschalteter Beleuchtung.
❑ Nach ca. 3 Sekunden schaltet sich zur
Bestätigung die Beleuchtung aus.

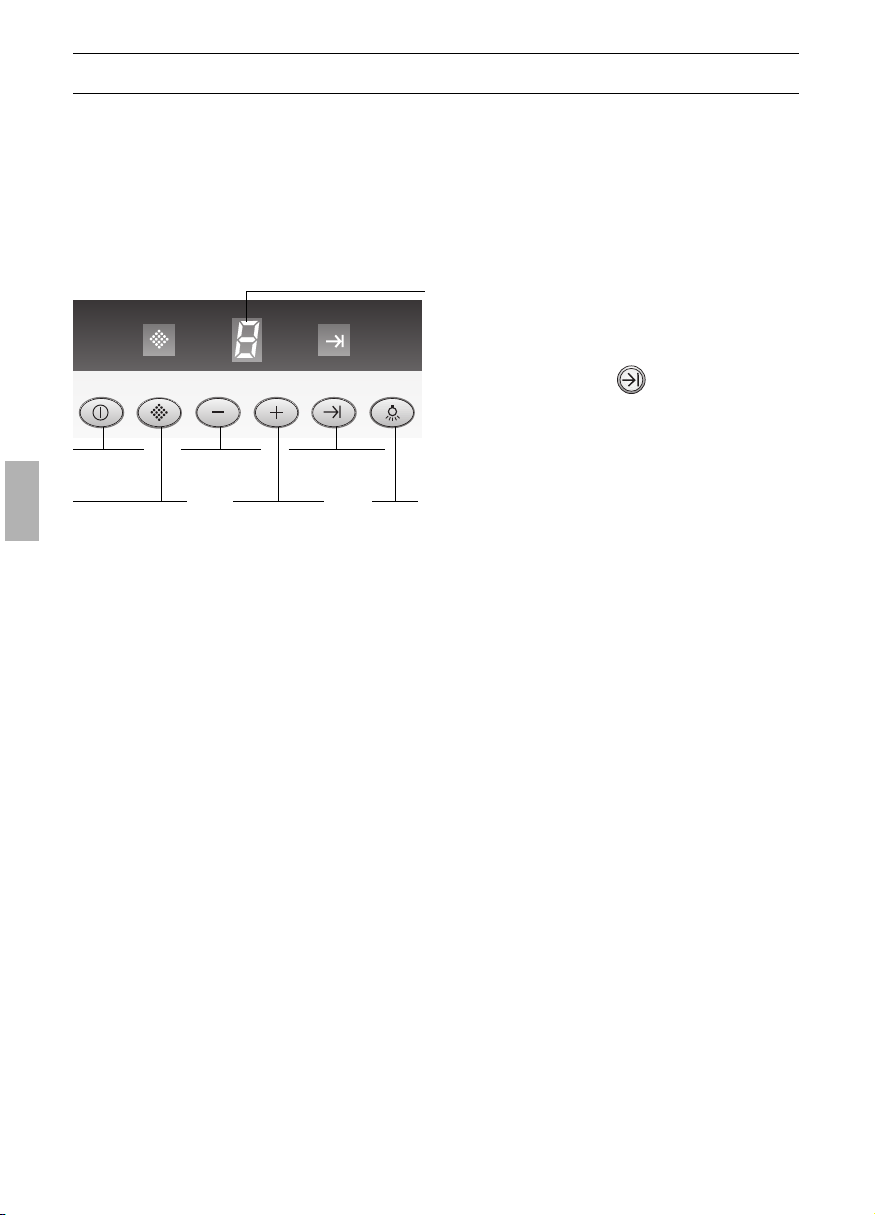

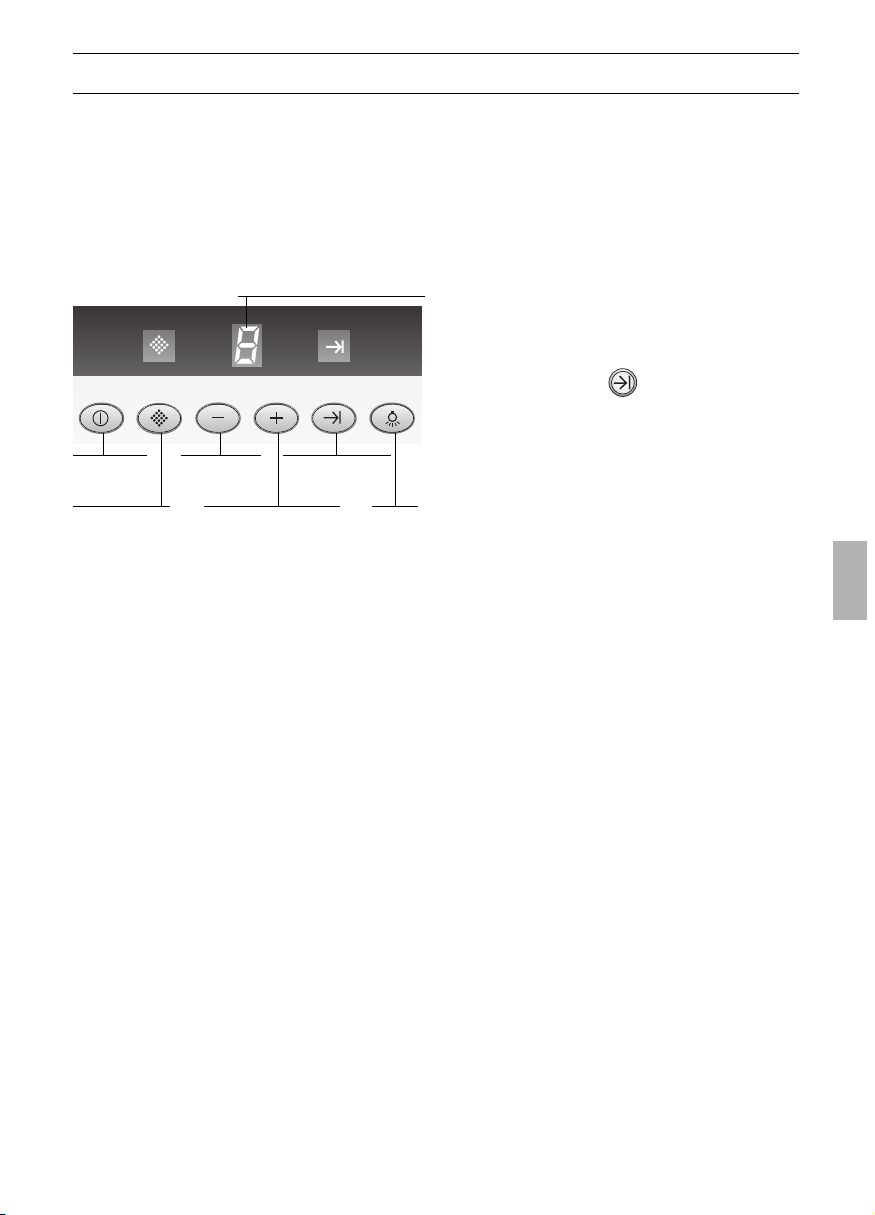

Licht
Lüfter – Aus
Lüfter zurückschalten
Lüfter ein- und
hochschalten
Anzeige Lüfterstufen
Lüfternachlauf
Sättigungsanzeige
Page 6
6
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind MetallFettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Sättigungsanzeige:
U
Bei Sättigung der Fettfilter ertönt nach dem
Ausschalten des Lüfters für 10 Sekunden
ein Signal und die Anzeige
J leuchtet.
Spätestens dann sollten die Fettfilter
gereinigt werden.
Reinigen des Metall-Fettfilters:
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.

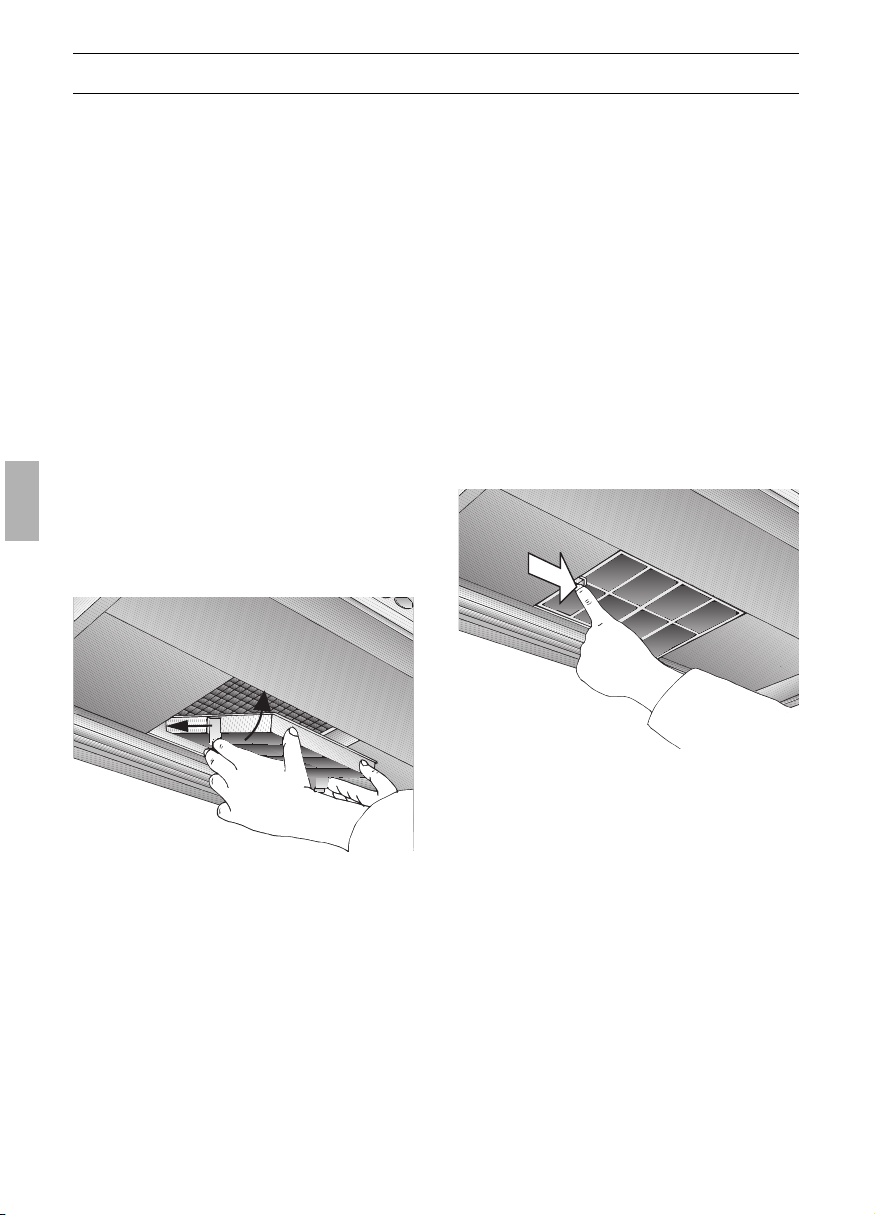

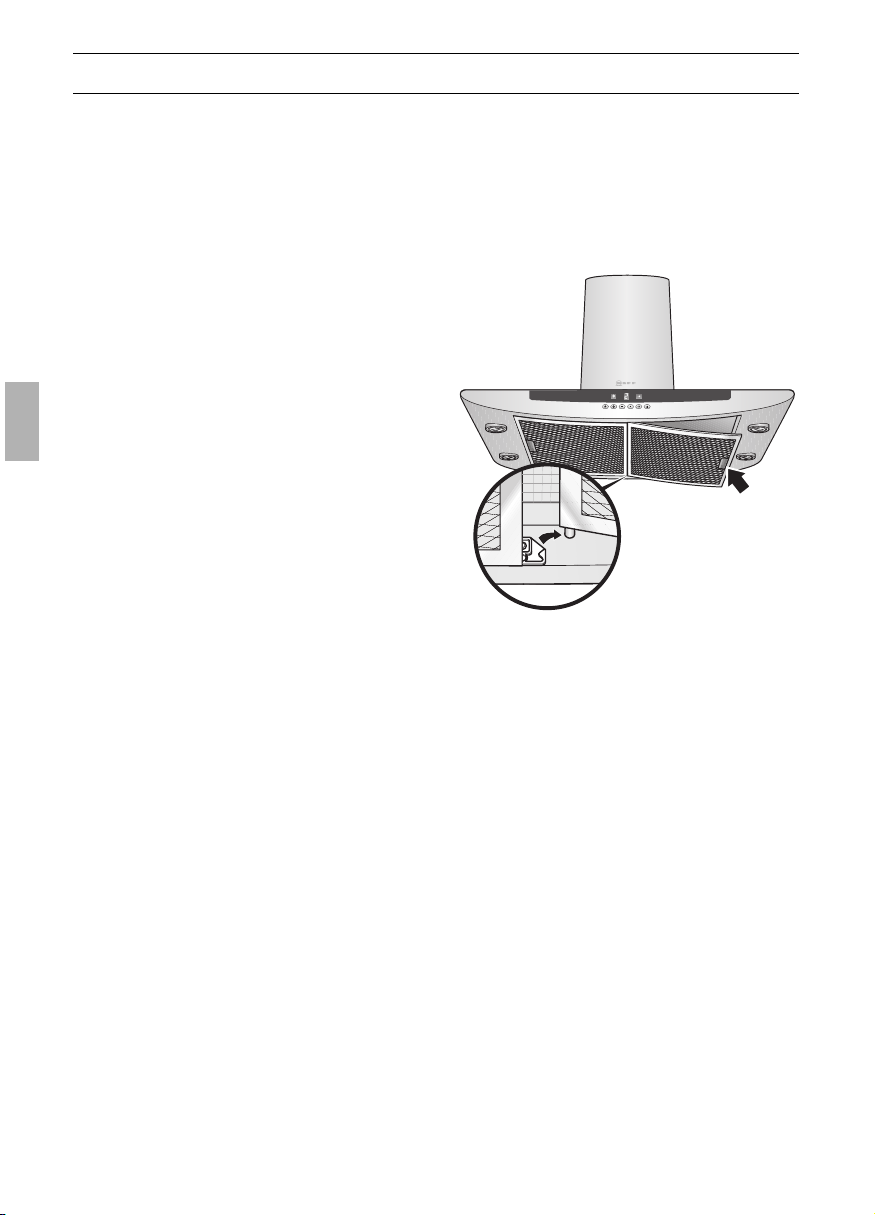

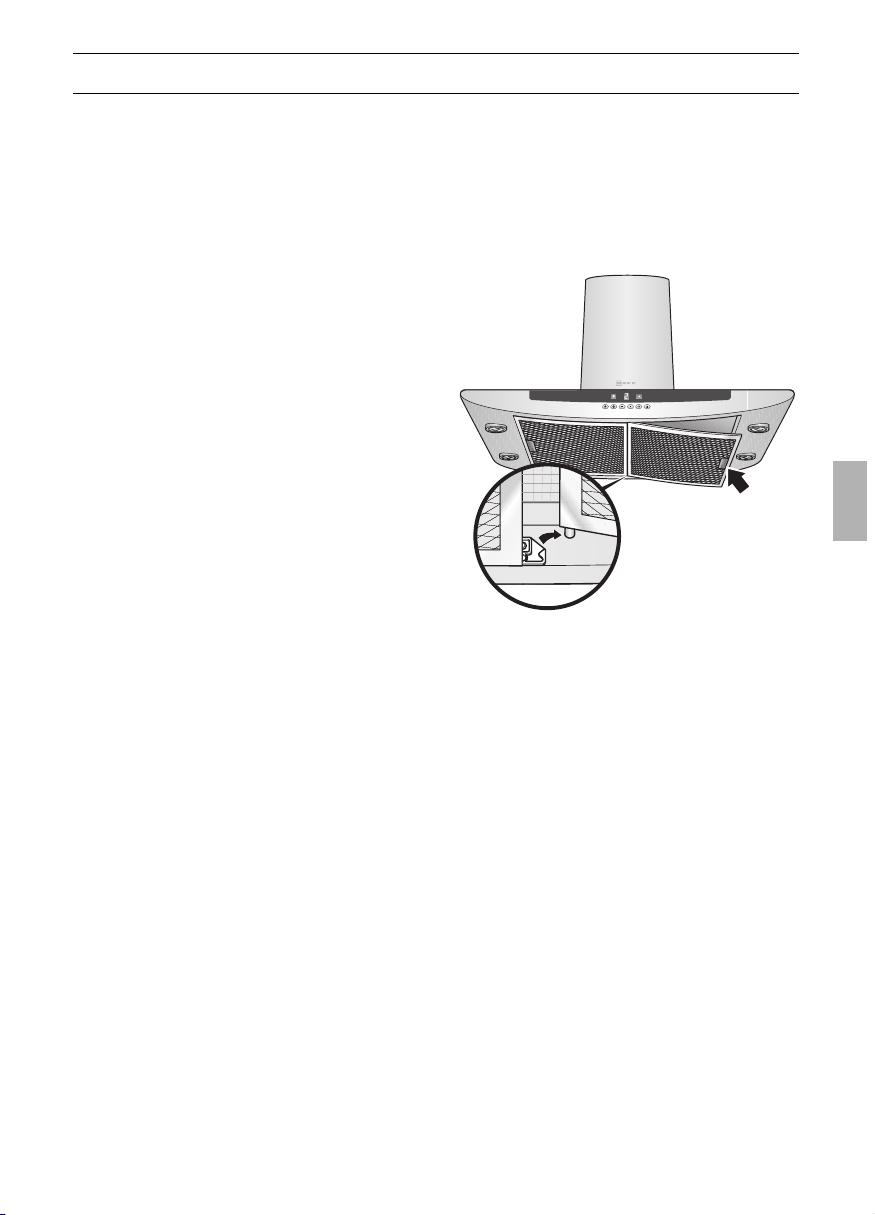

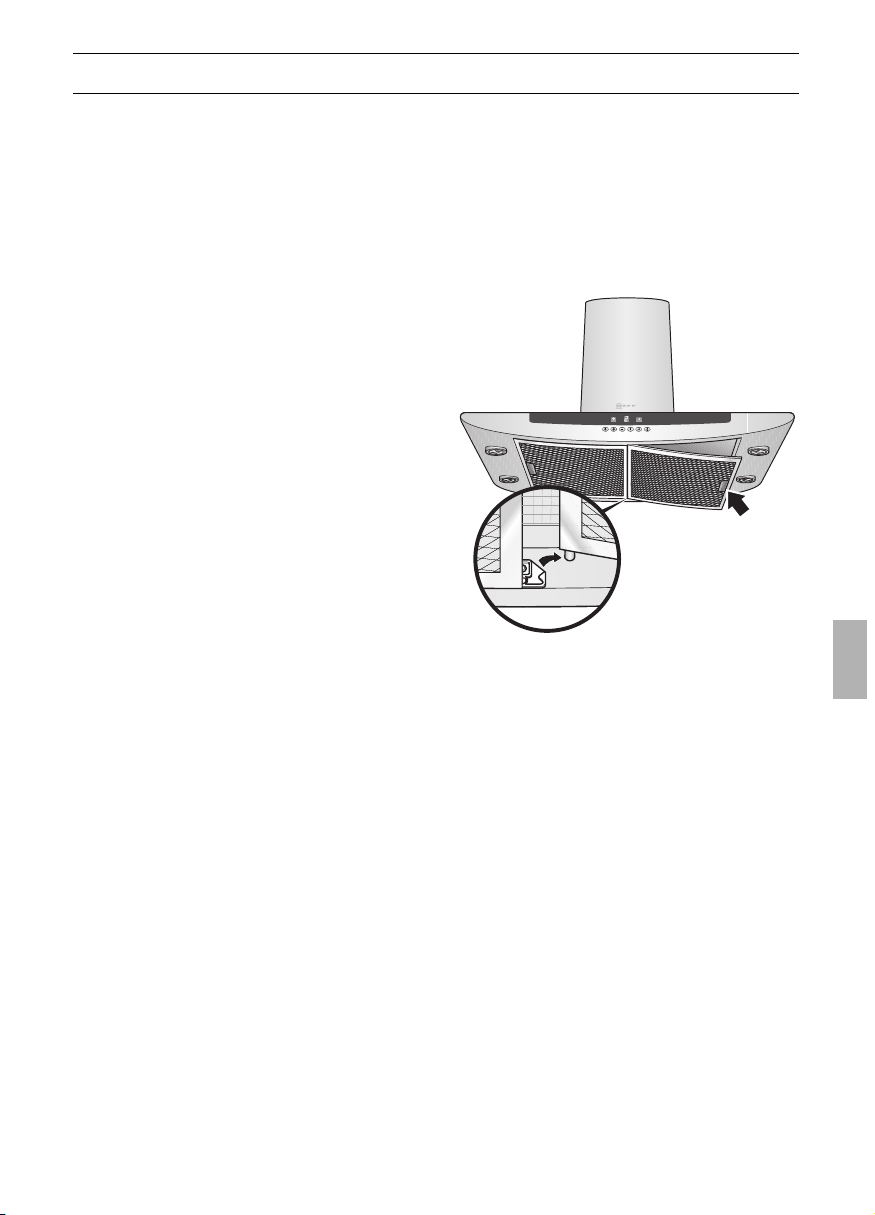

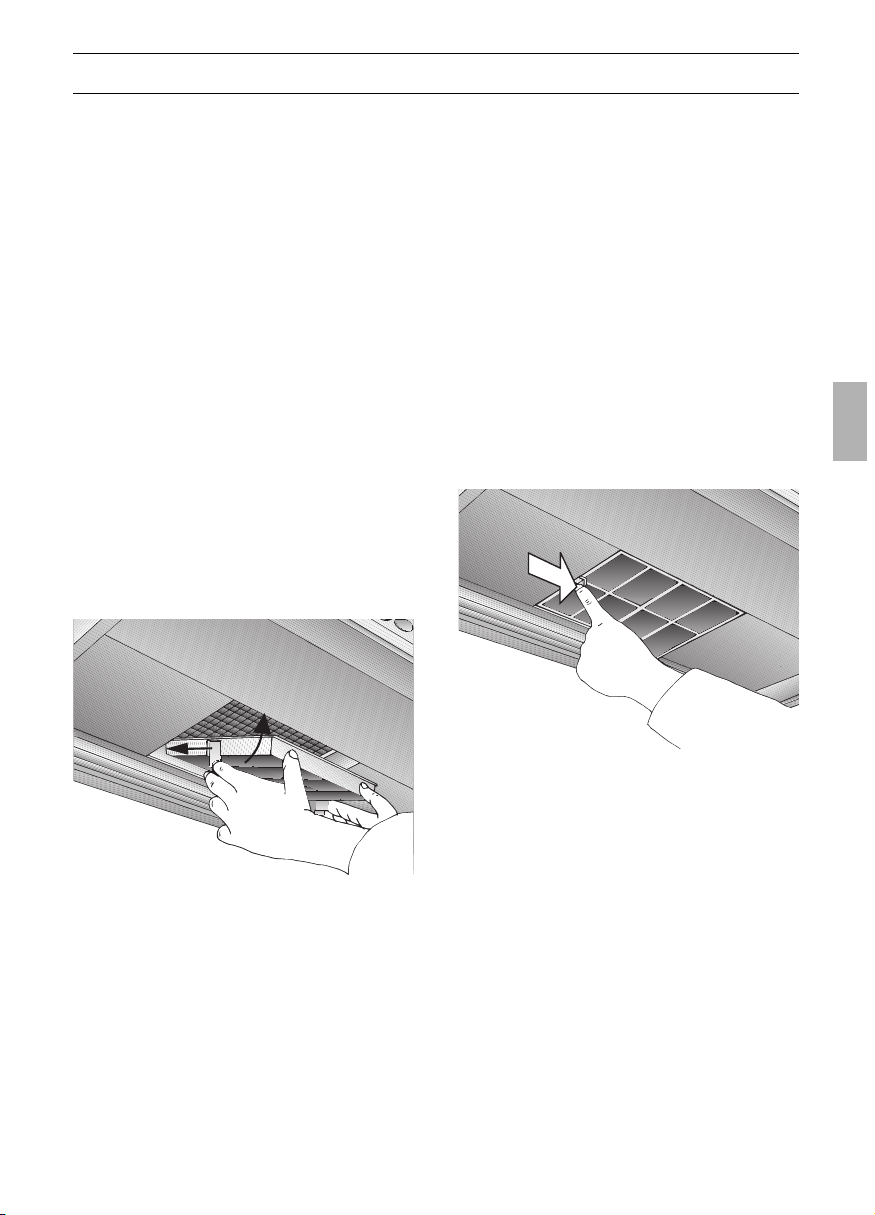

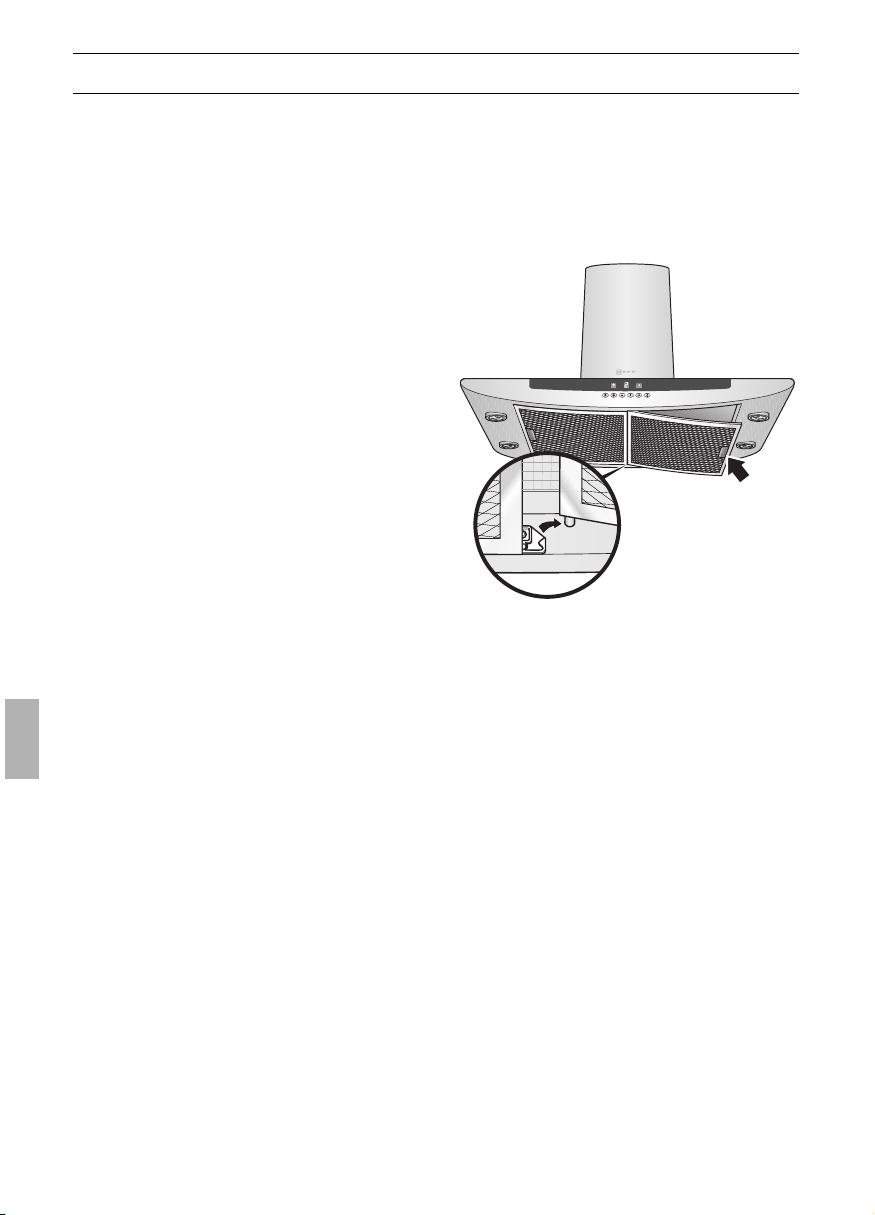

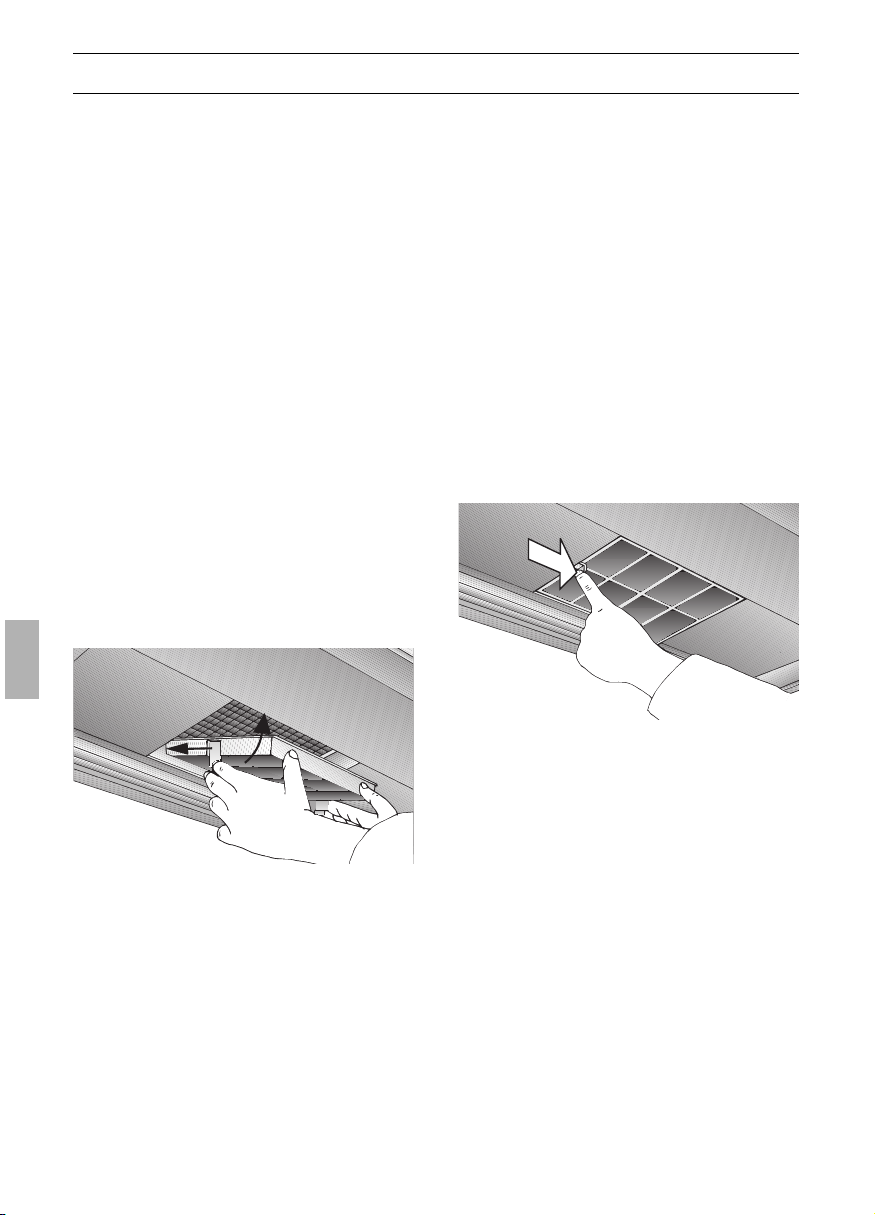

Aus- und Einbauen des Metall-Fettfilters:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Ziehen Sie die Raste an den Fettfiltern in
Pfeilrichtung nach unten und klappen Sie
die Fettfilter ab.
Filter und Wartung
2. Hängen Sie die Fettfilter aus.
3. Reinigen Sie den Fettfilter.
4. Setzen Sie den gereinigten Fettfilter
wieder ein.
5. Löschen Sie die Anzeige
J.
❑ Drücken Sie die Taste
J.
Page 7
7
Sättigungsanzeige:
U
b
Bei Sättigung des Aktivkohlefilters
ertönt nach dem Ausschalten des Lüfters
für 10 Sekunden ein Signal und die Anzeige
J
b
leuchtet. Spätestens dann sollte der
Aktivkohlefilter gewechselt werden.

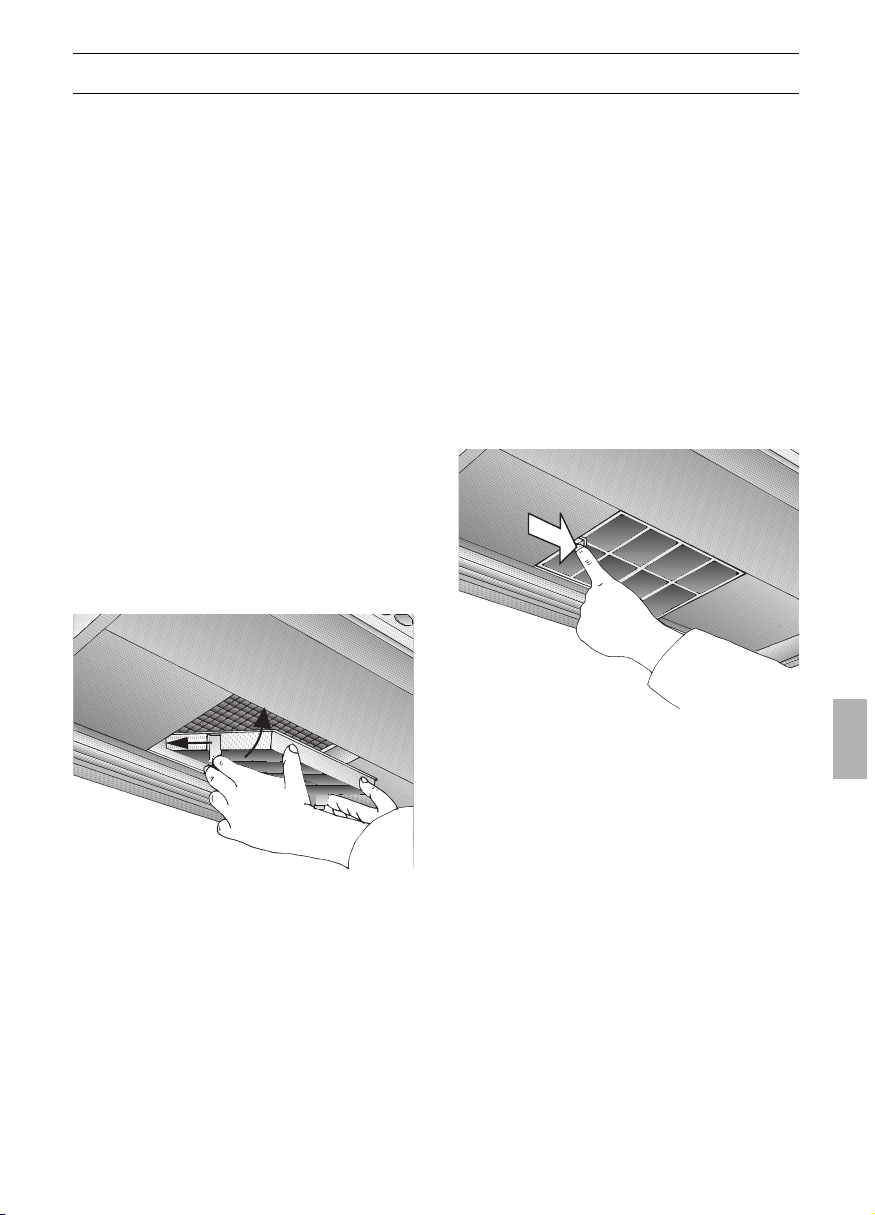

Ausbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie den Fettfilter aus.
2. Drücken Sie die Laschen auf beiden
Seiten ein und nehmen Sie den Aktivkohlefilter nach unten ab.
Filter und Wartung
3. Rasten Sie die Laschen auf beiden
Seiten ein.
4. Bauen Sie den Fettfilter ein
(siehe Aus- und Einbauen des MetallFettfilters).
5. Löschen Sie die Anzeige
J b.
❑ Drücken Sie die Taste
J.
3. Bauen Sie den Fettfilter ein.

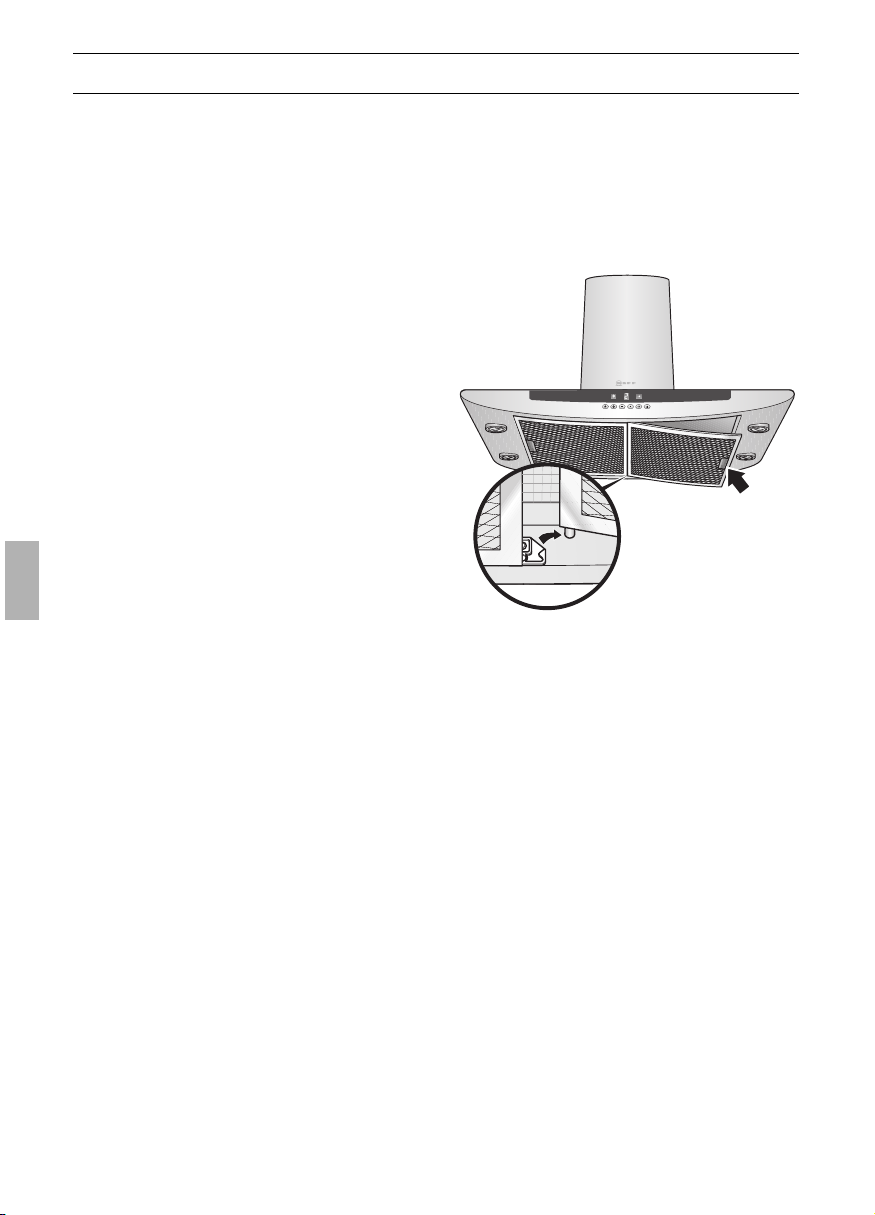

Wechsel des Aktivkohlefilters:
❑ Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.

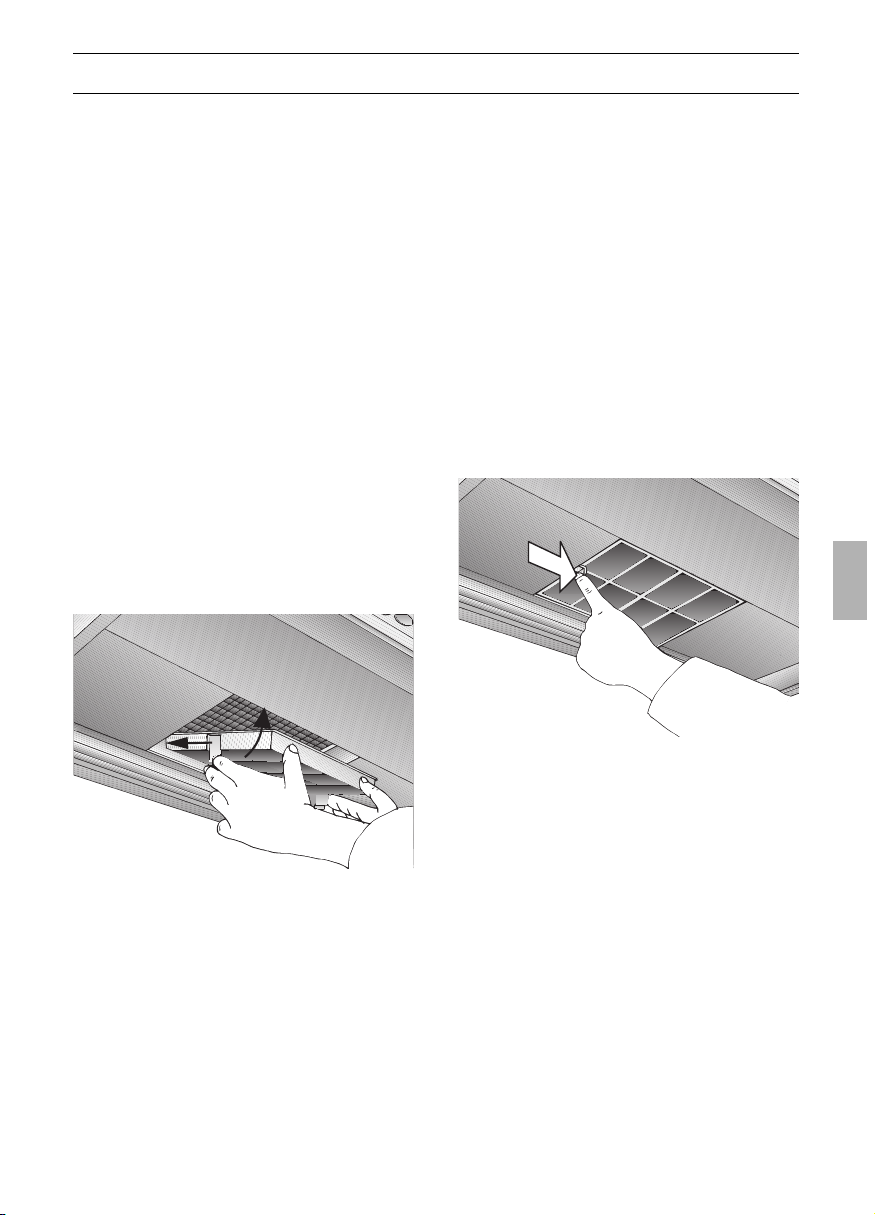

Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.
Page 8
8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑ Keine Scheuermittel verwenden.

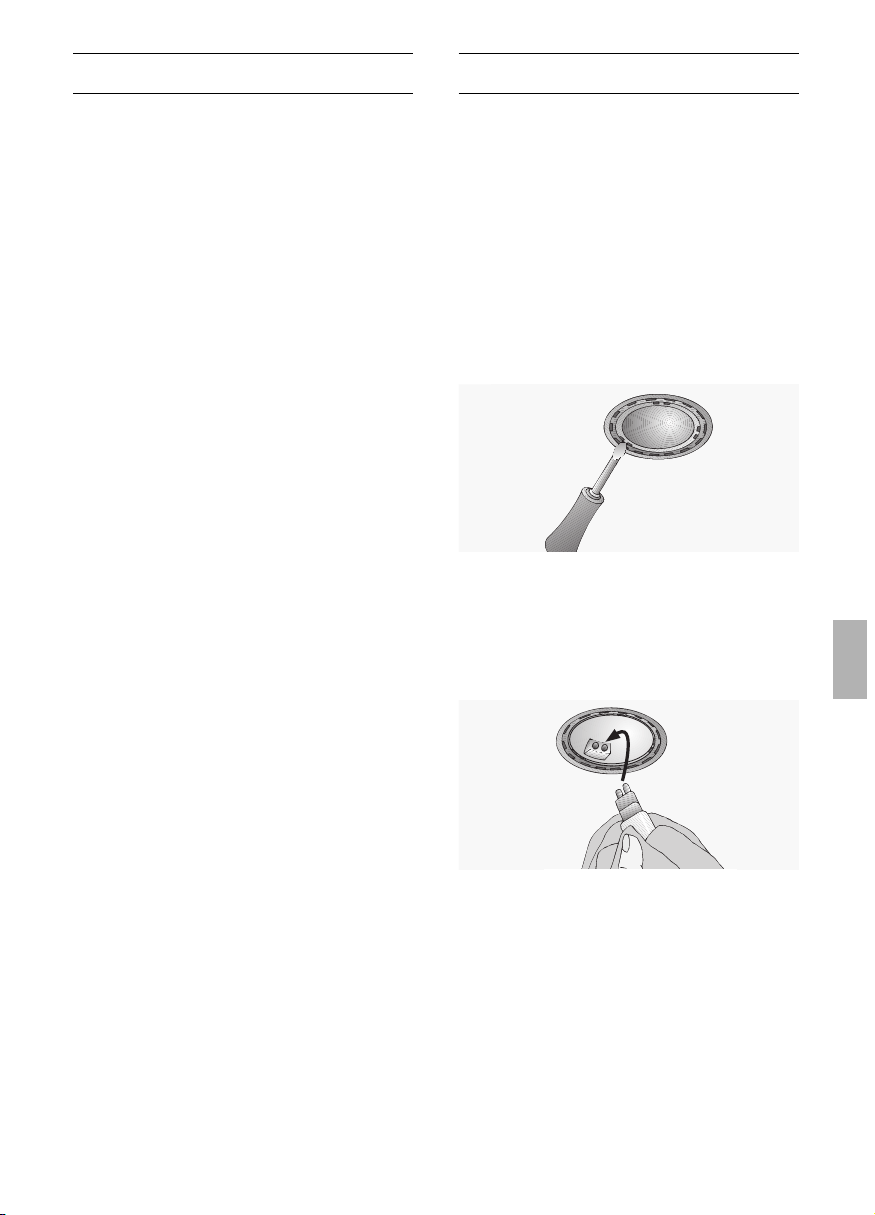

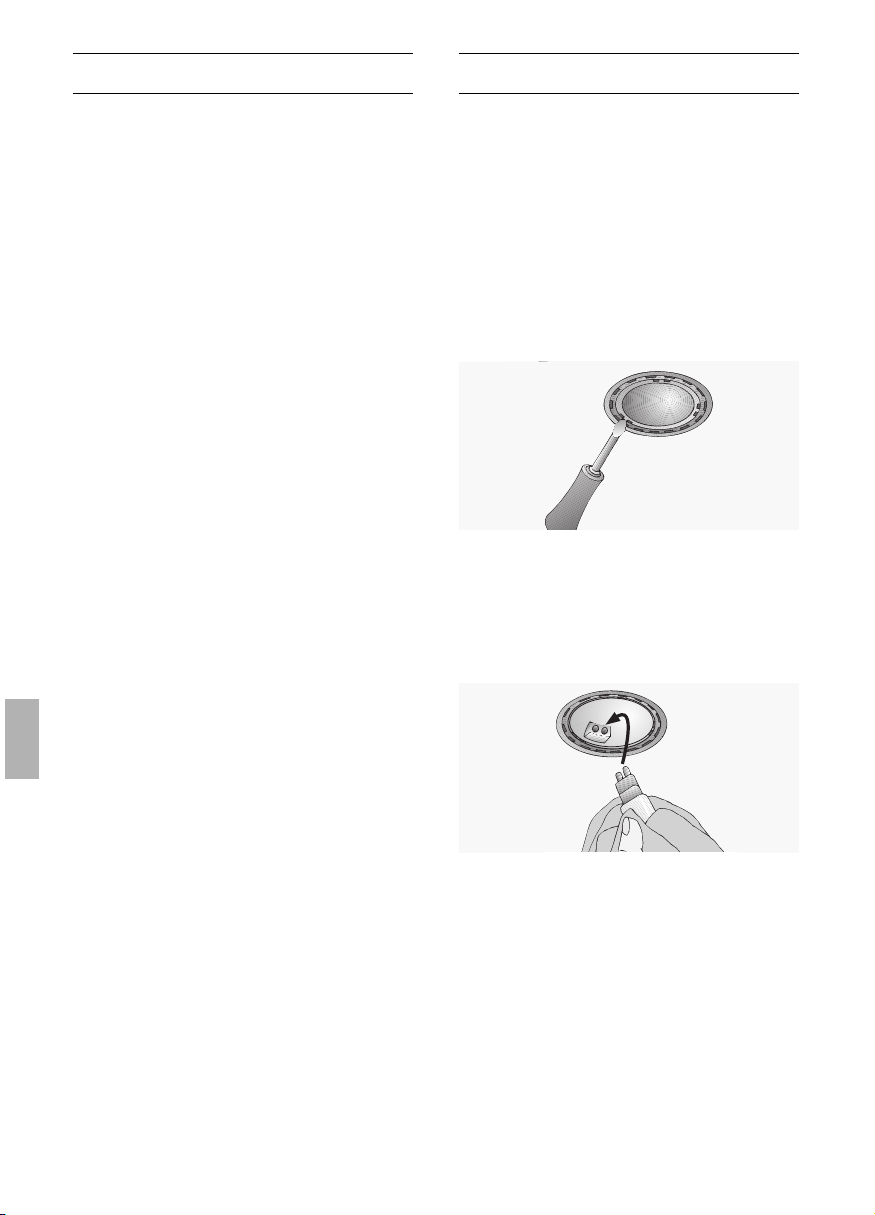

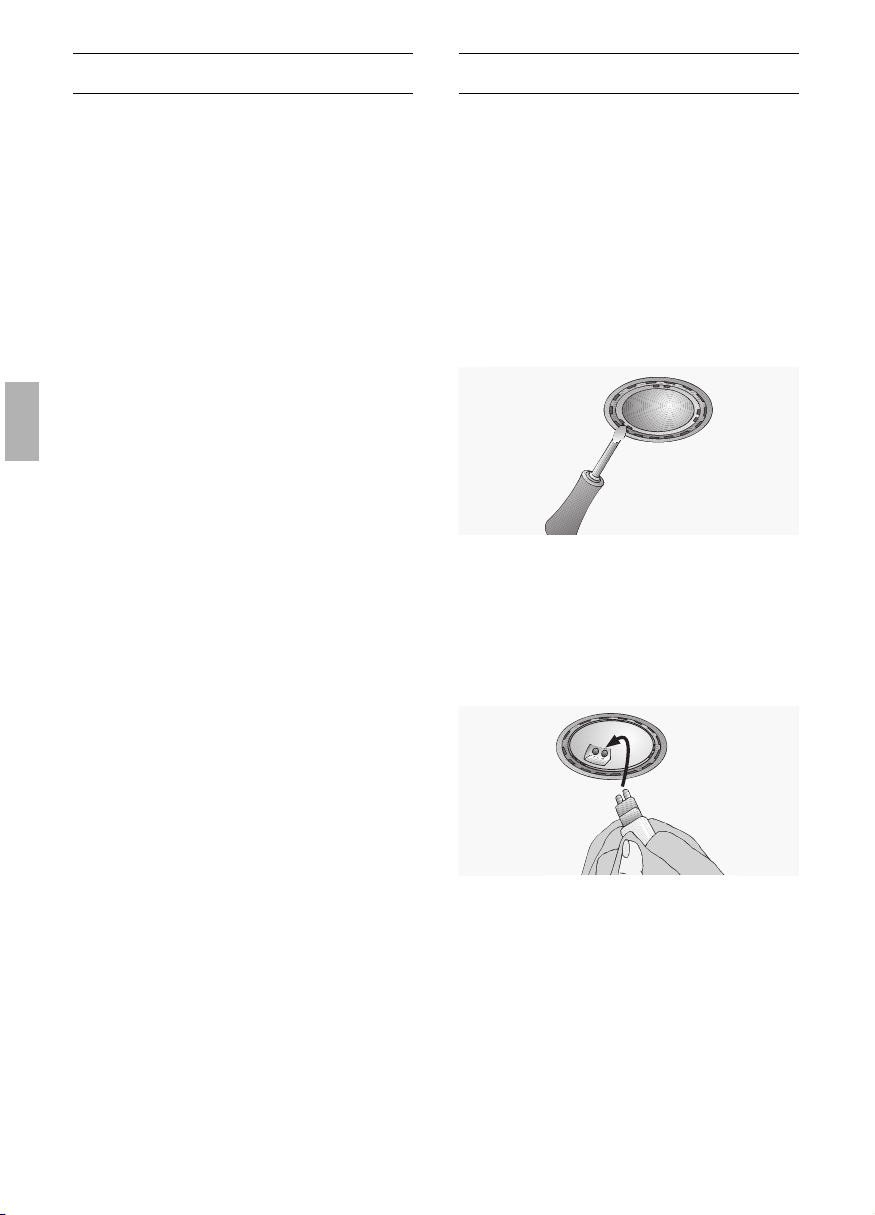

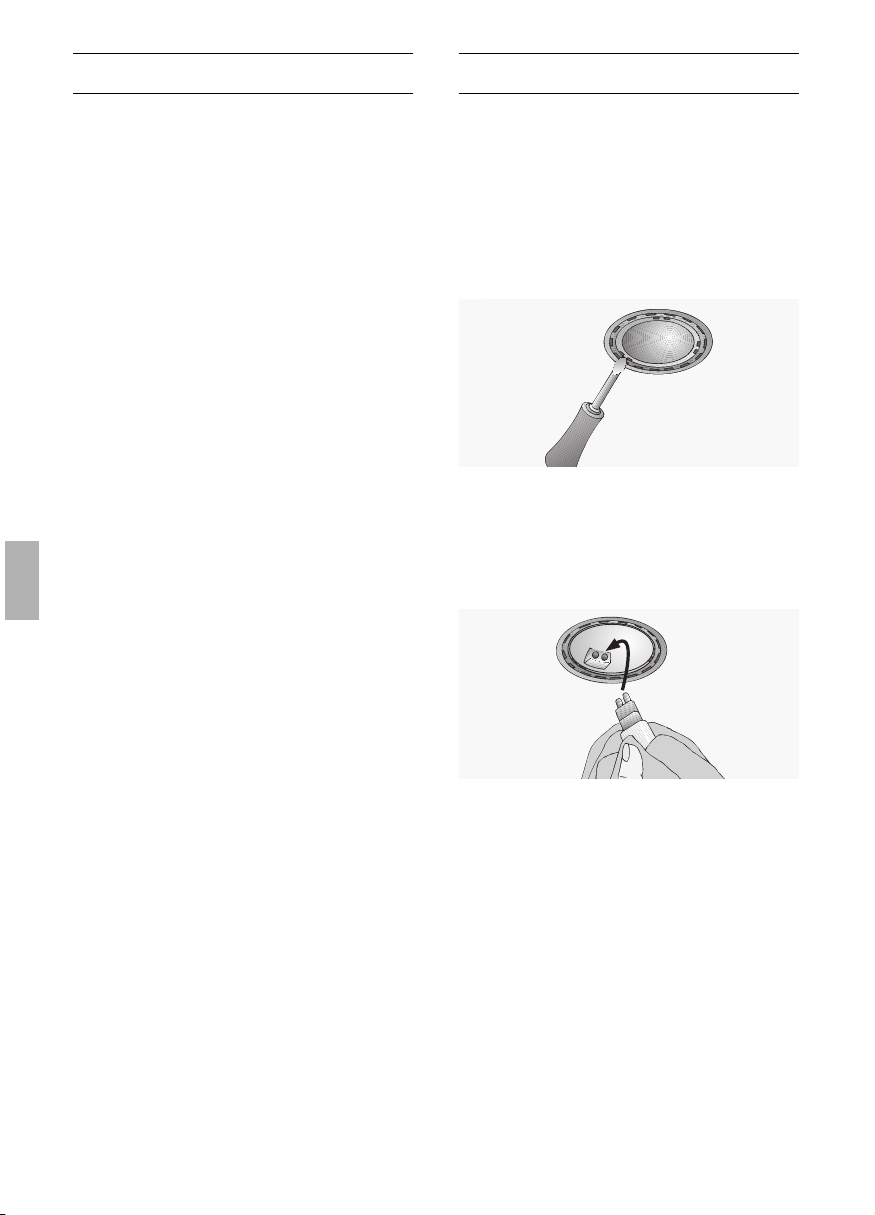

Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

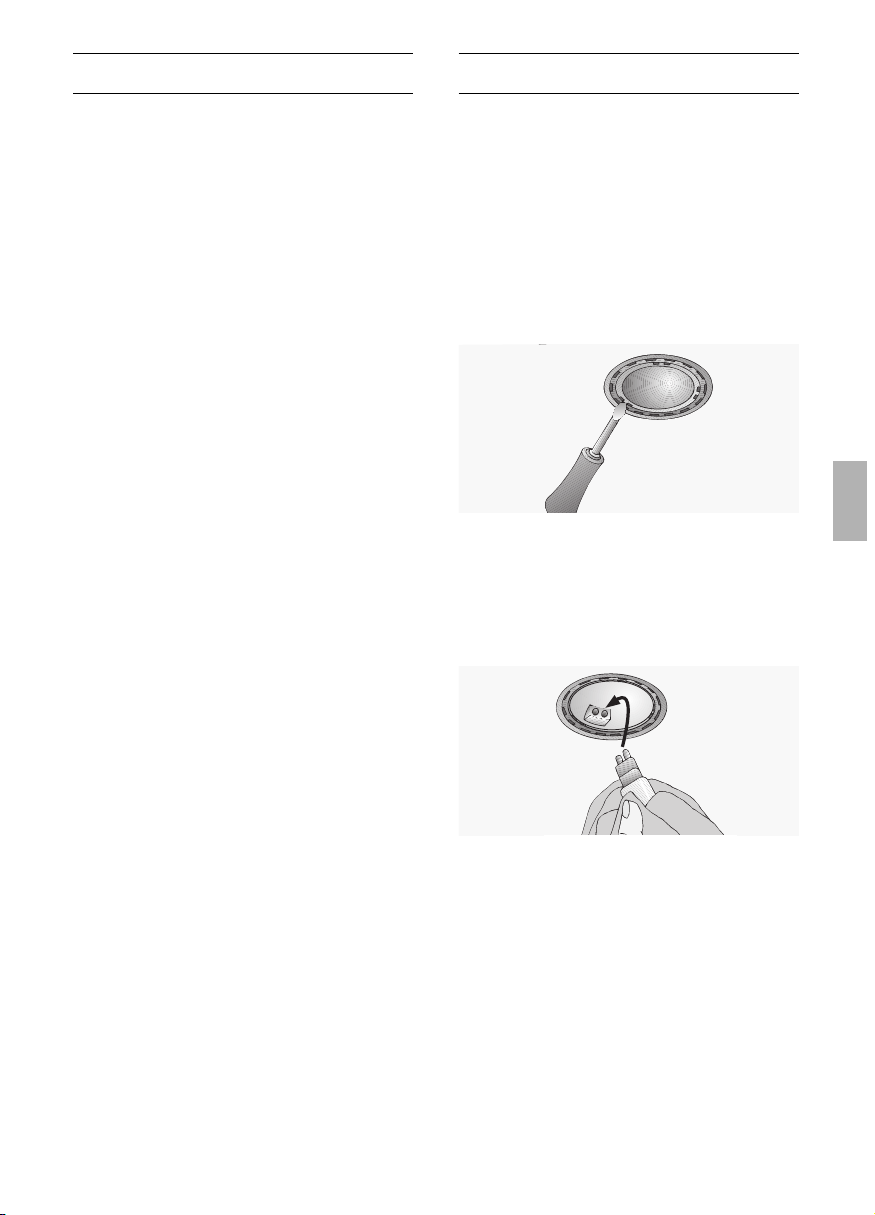

2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.
Page 9
9
Störungen
Wenn in der Anzeige ein J oder ã
erscheint:
❑ Siehe Abschnitt „Filter und Wartung”.
Wenn sich die Dunstabzugshaube nicht
bedienen lässt:
❑ Für ca. 1 Minute die Dunstabzugshaube
durch Ziehen des Netzsteckers bzw.
Ausschalten der Sicherung stromlos
machen.
Danach neu einschalten.
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
Einstellung der Sättigungsanzeige
Sollte die Umstellung der Betriebsart
(Abluft/Umluftbetrieb) notwendig sein, muss
auch die Sättigungsanzeige für die Filter
entsprechend umgestellt werden (siehe
Montageanleitung).
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Page 10
10
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
Page 11
11
Vor der Montage
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.

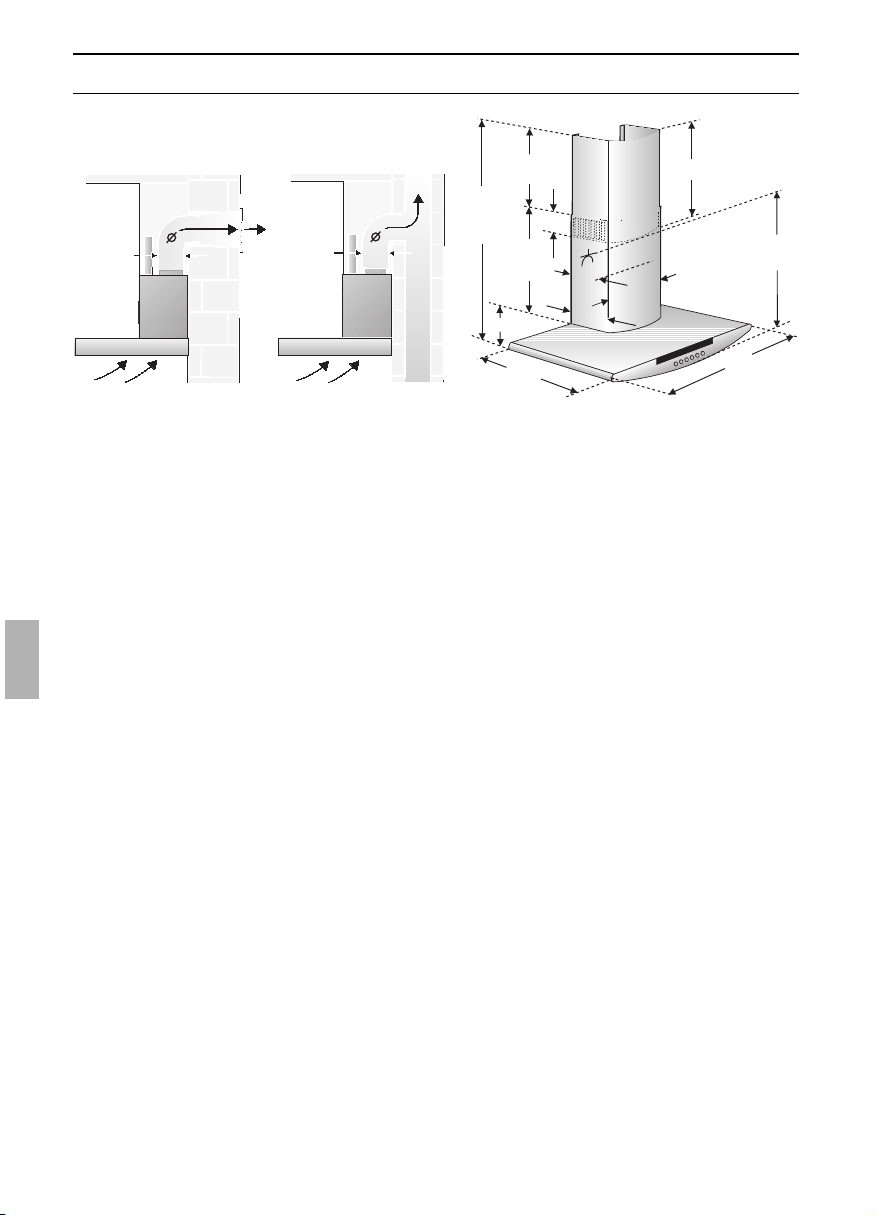

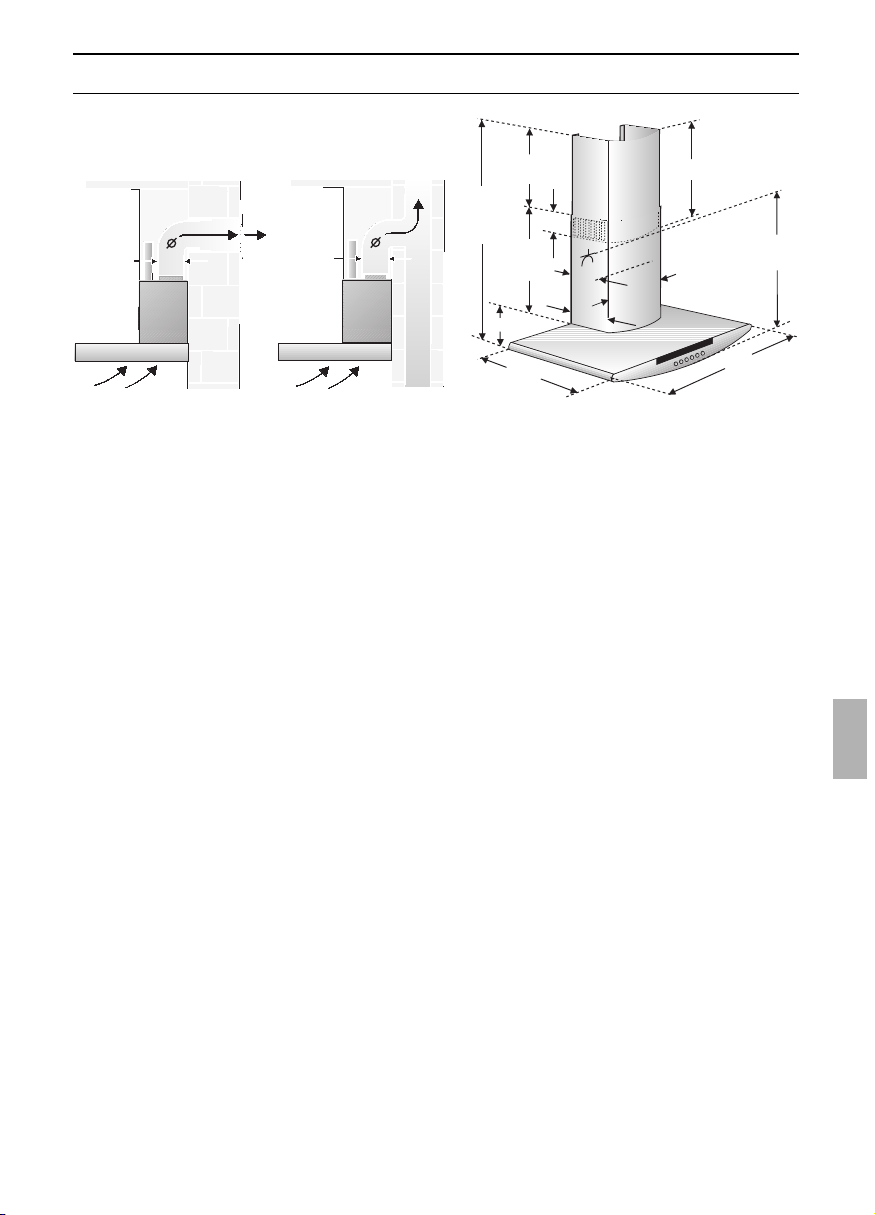

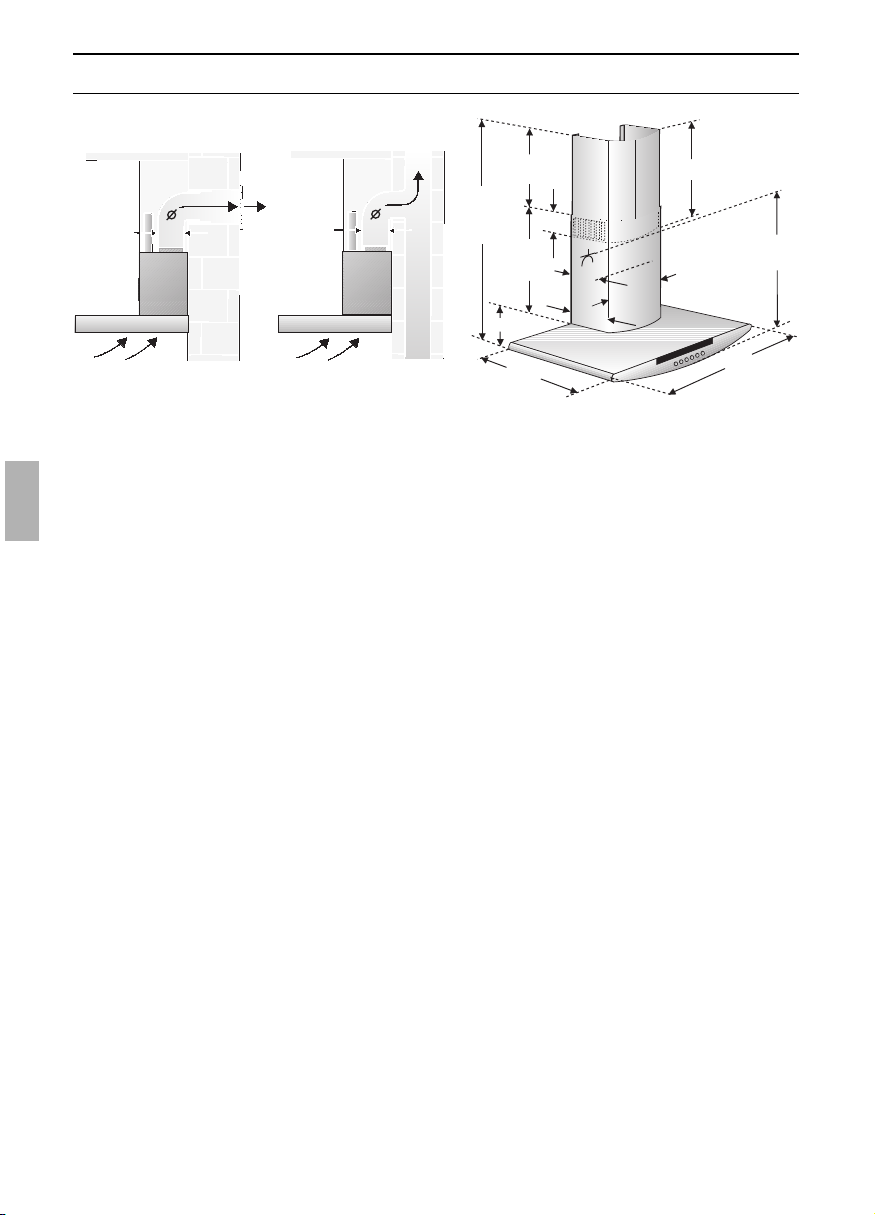

Abluftbetrieb
120
150
120
150
685-1090
70
mind.45
570
550
130
292
2
4
8
350
580
900
mind
500
Page 12
12
Vor der Montage
Optimale Leistung der Dunstabzugshaube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑ Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
❑ Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkungen haben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑ Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.

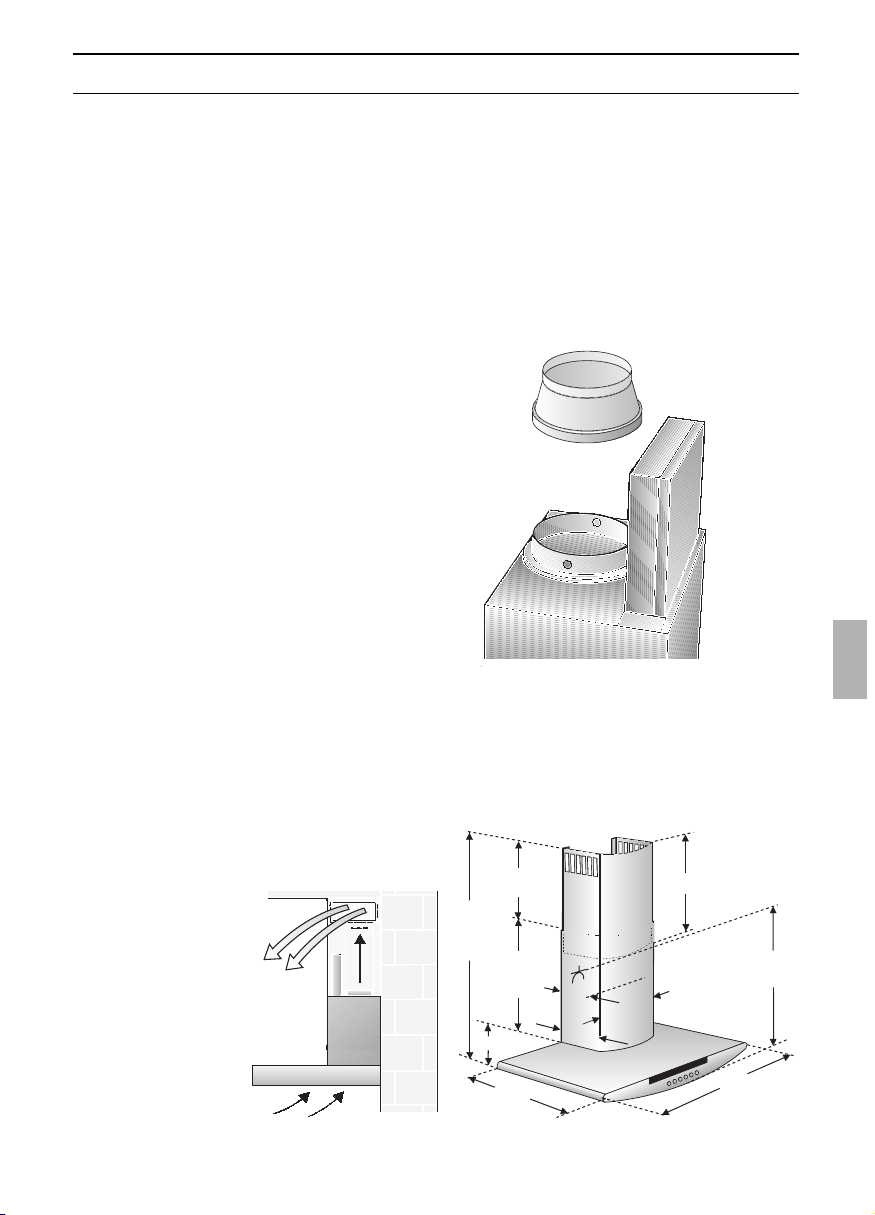

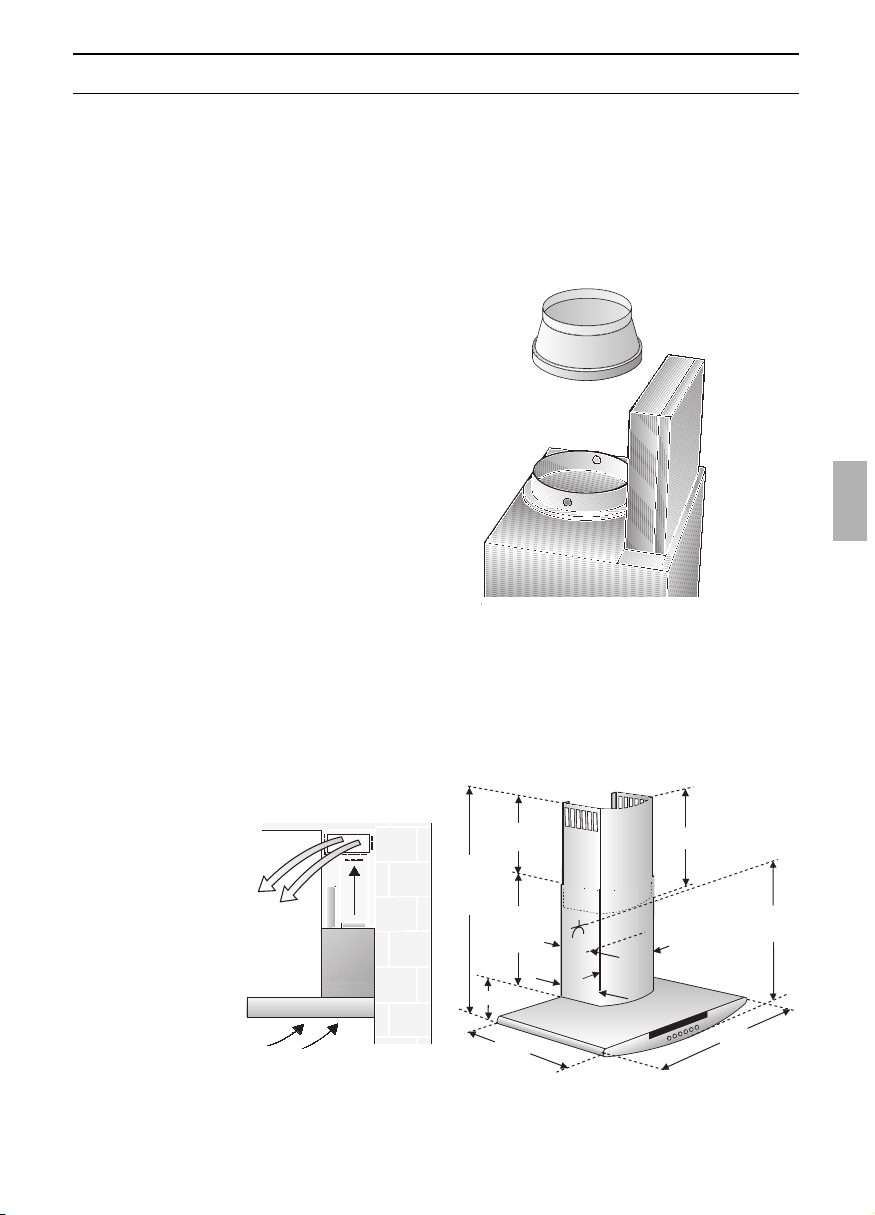

Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.

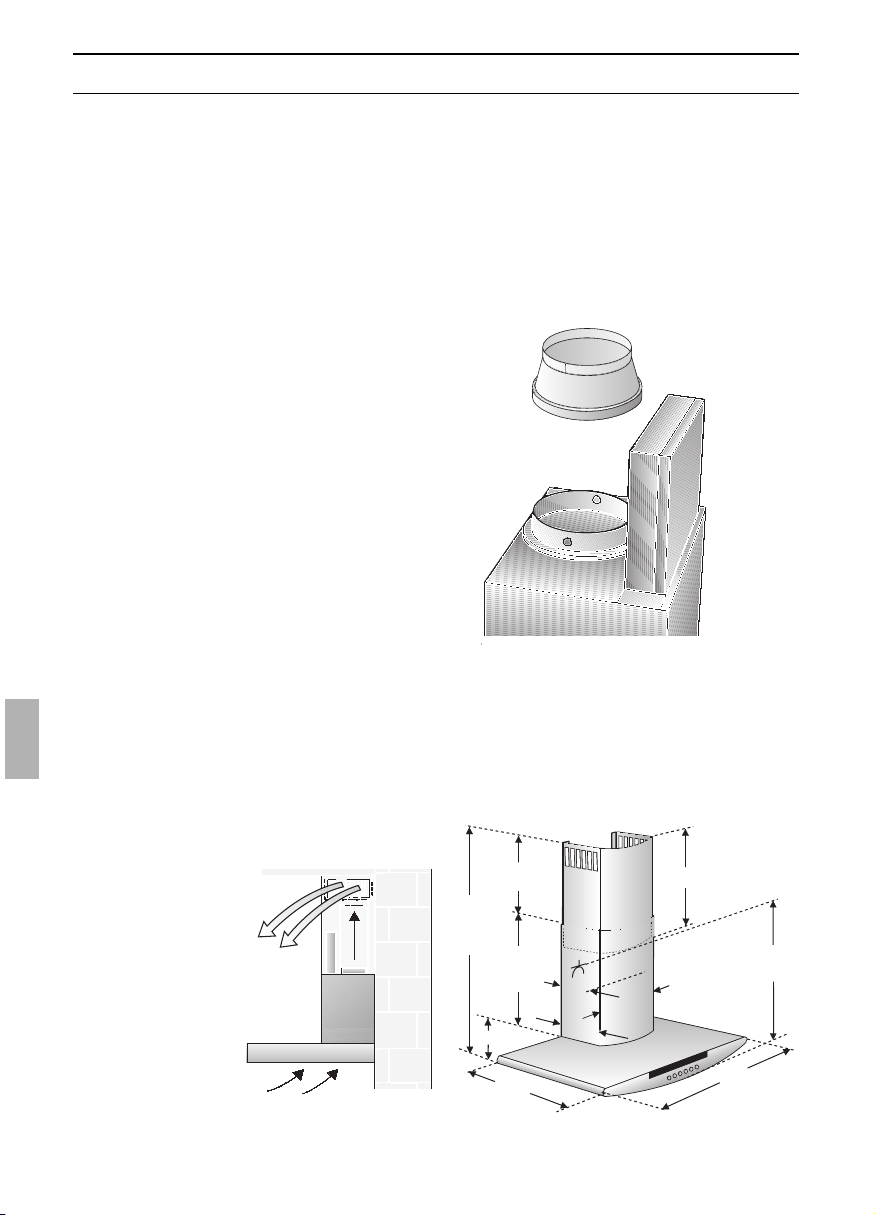

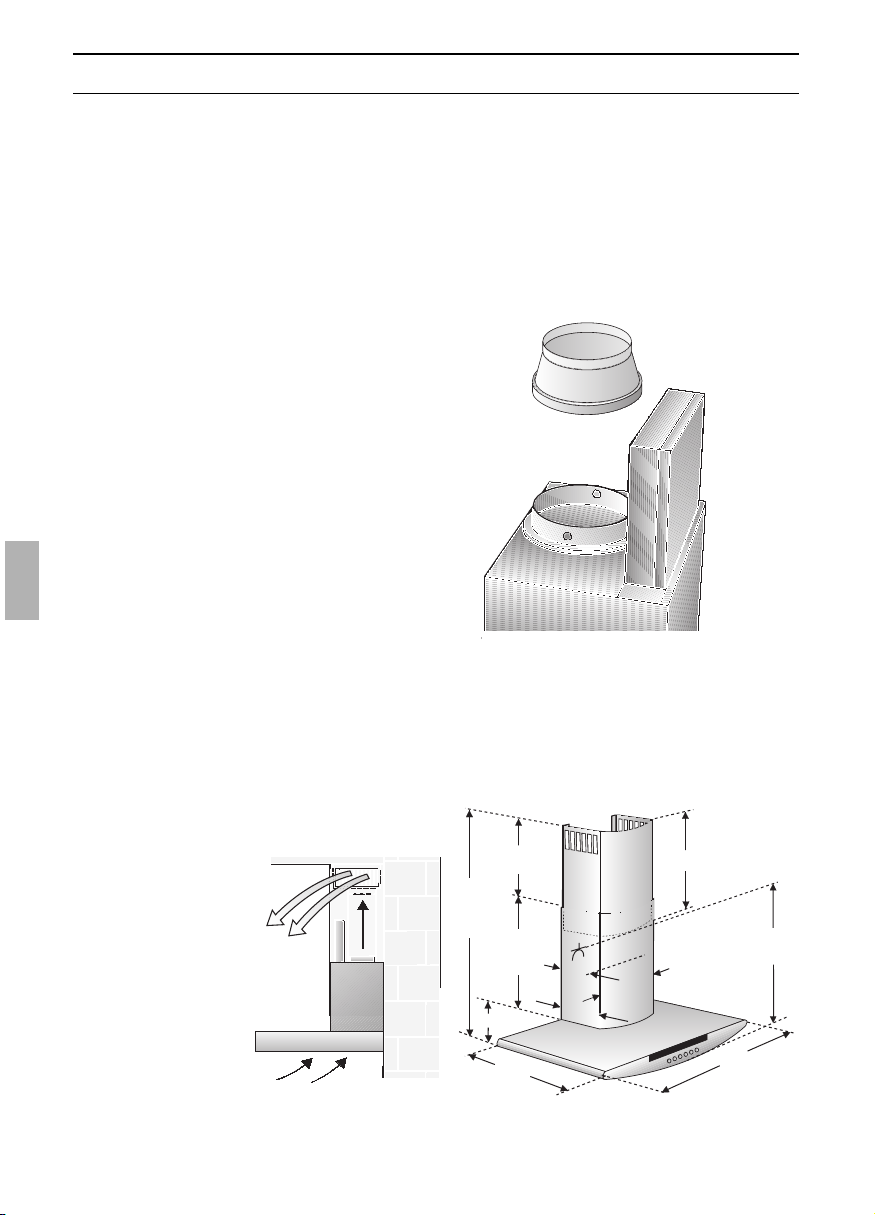

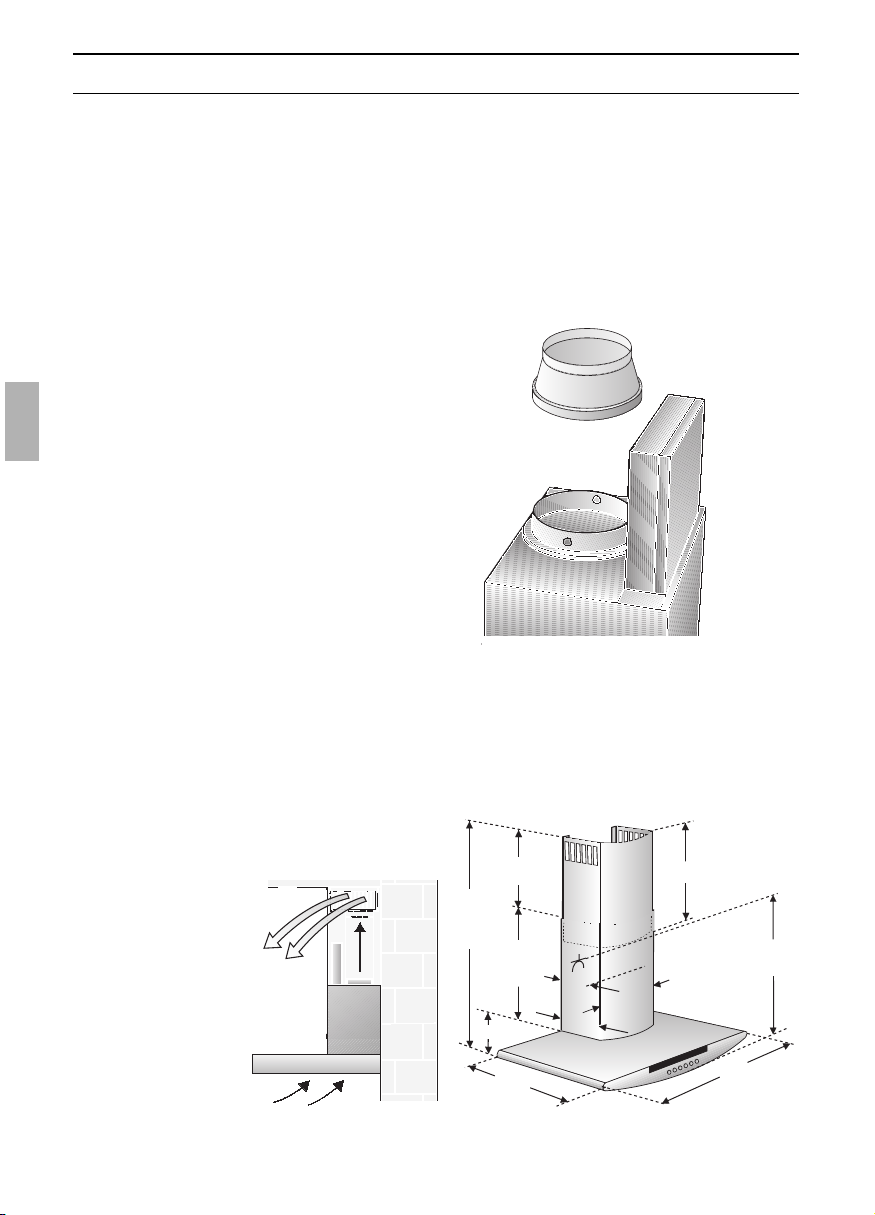

Anschluss Abluftrohr l 150 mm:
❑ Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l 120 mm:
❑ Reduzierstutzen direkt am Luftstutzen
befestigen.
❑ Abluftrohr am Reduzierstutzen
befestigen.
Das komplette
Montage-Set
können Sie beim
Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchsanweisung.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 13
13
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Vorbereiten der Wand
❑ Die Wand muss eben und senkrecht
sein.
❑ Für festen Halt der Dübel ist zu sorgen.
Gewicht in kg:
Vor der Montage
Abluft Umluft
32,030,0
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.

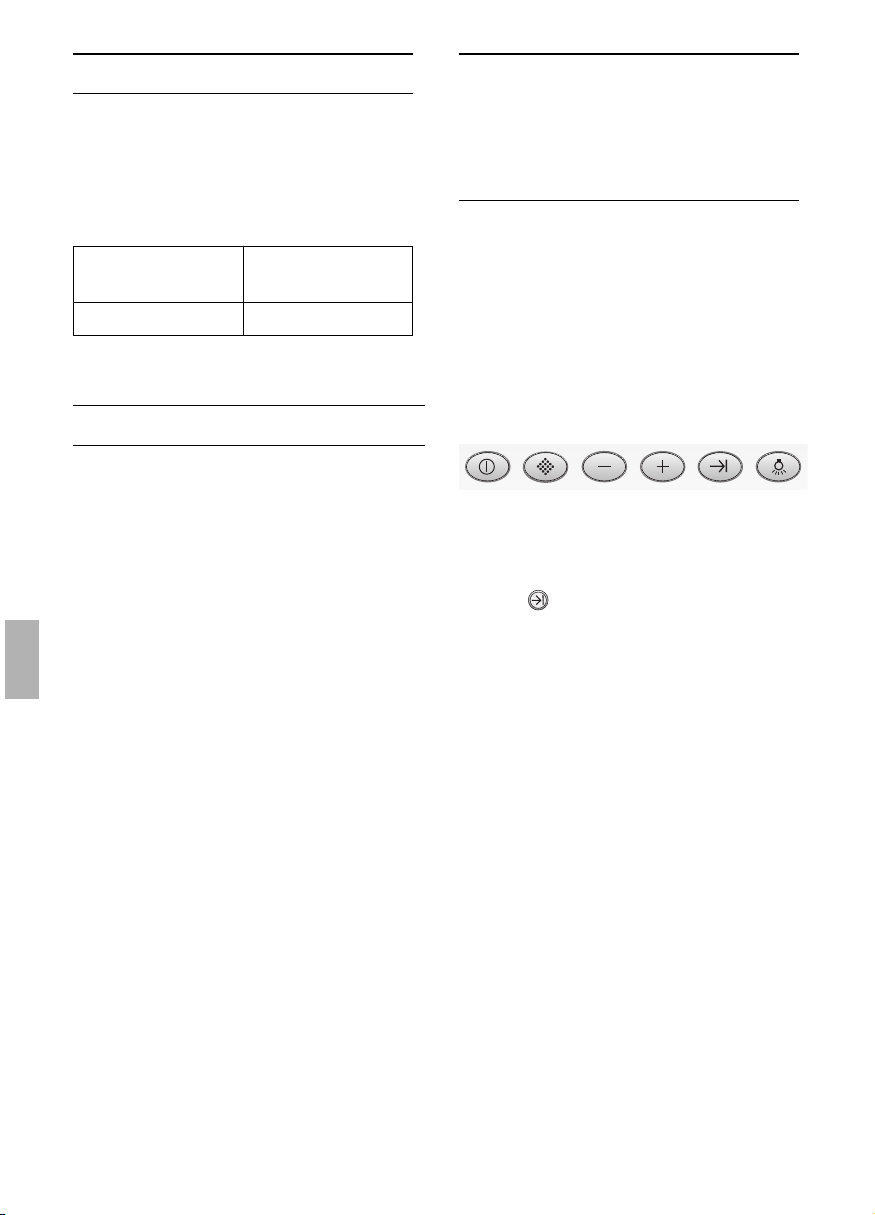

Umstellen Abluft – Umluftbetrieb
Umstellung der elektronischen
Steuerung auf Umluftbetrieb:
❑ Serienmäßige Einstellung ist Abluftbe-
trieb.
❑ Die Dunstabzugshaube muss ange-
schlossen und ausgeschaltet sein.
1. Taste 0 drücken und halten.
2. Während die Anzeige
{ leuchtet
zusätzlich die Taste drücken, bis die
Anzeige
ã leuchtet.
Danach die Tasten loslassen.
❑
Die Anzeige
ã erlischt nach kurzer Zeit.
Die elektronische Steuerung ist auf
Umluftbetrieb eingestellt.
❑
Durch Wiederholen der Schritte 1 und 2
wird die elektronische Steuerung wieder
auf Abluftbetrieb umgestellt (Anzeige
#).
Page 14
14

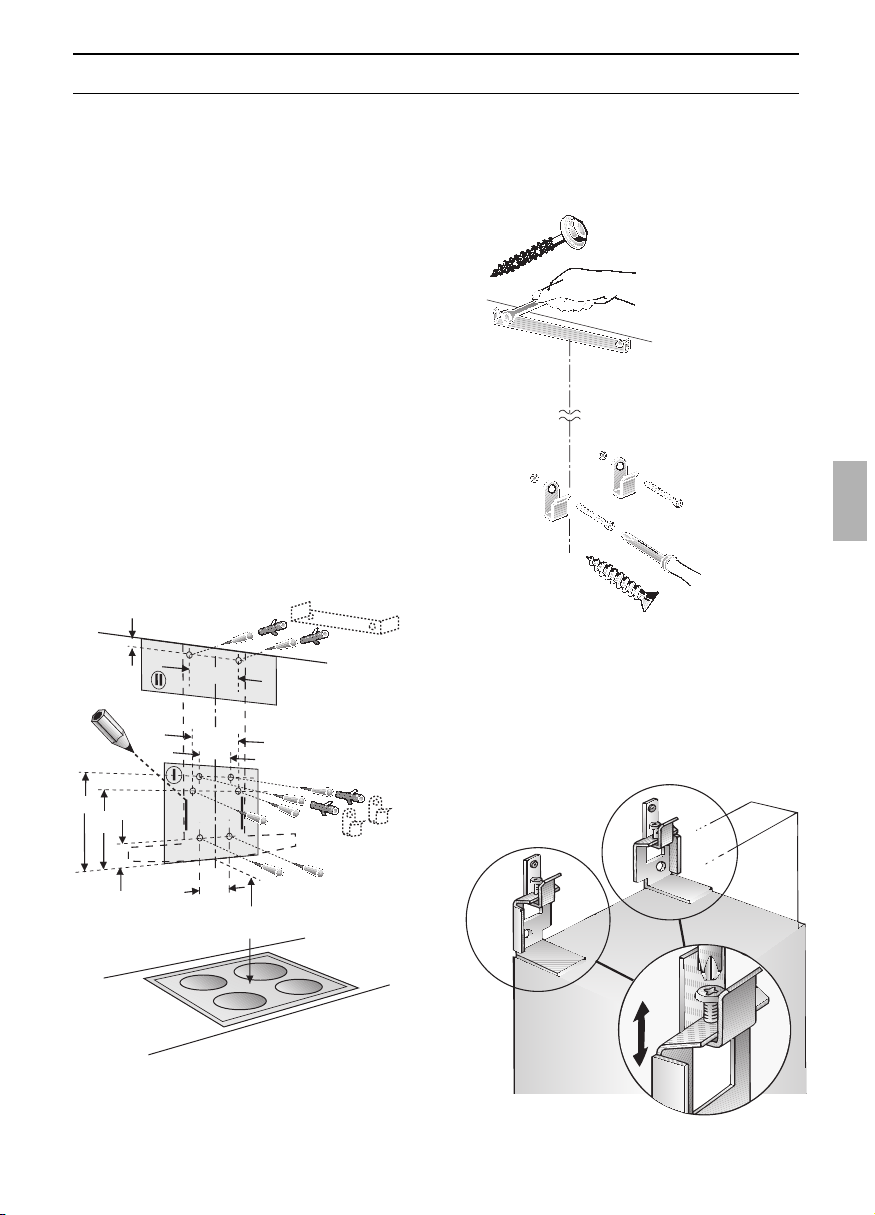

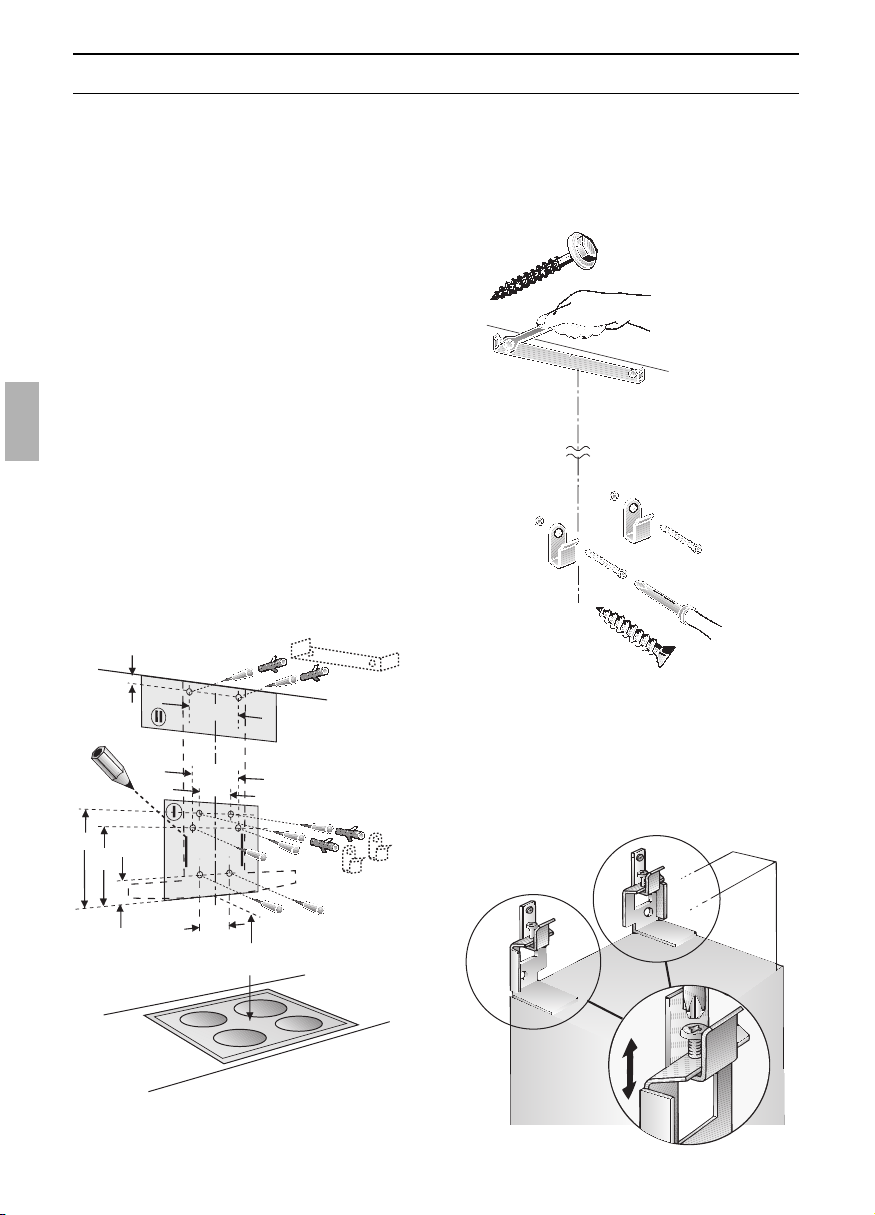

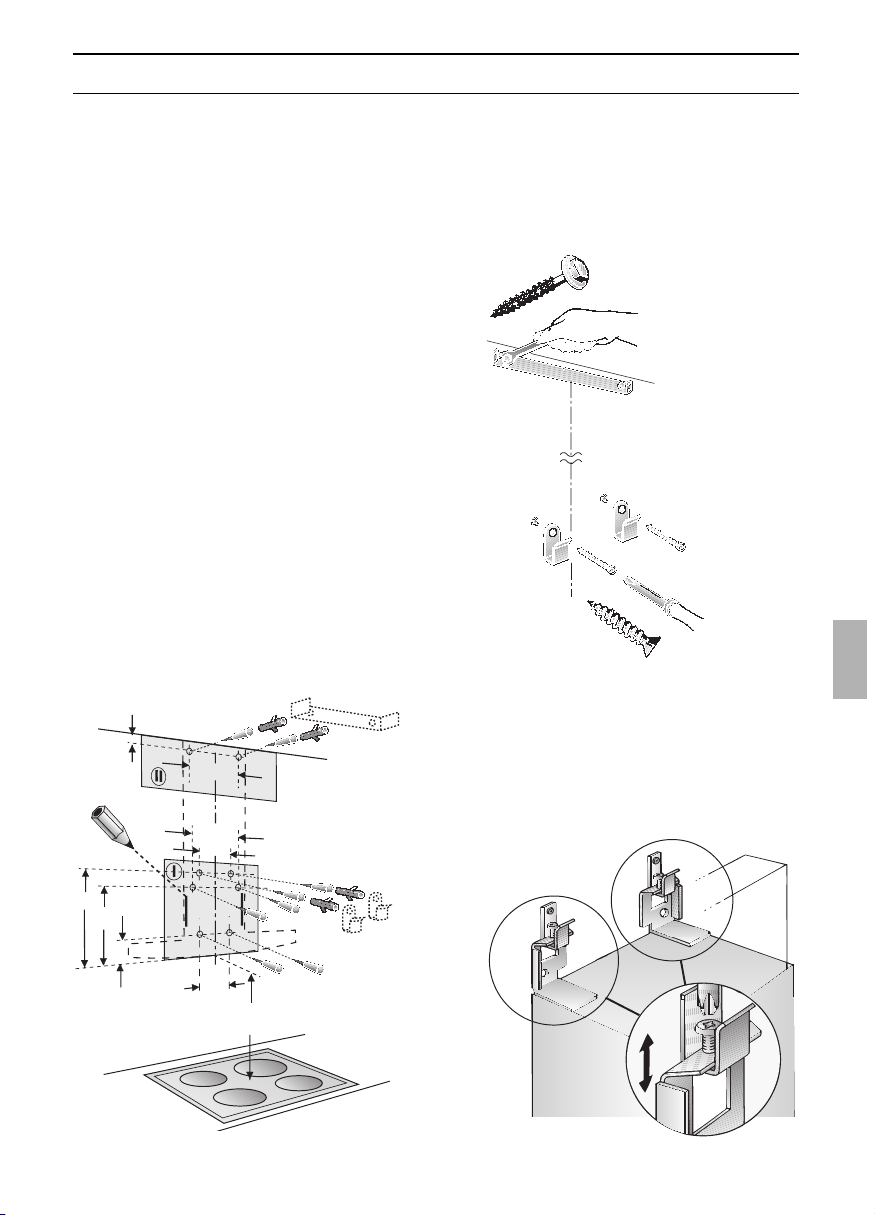

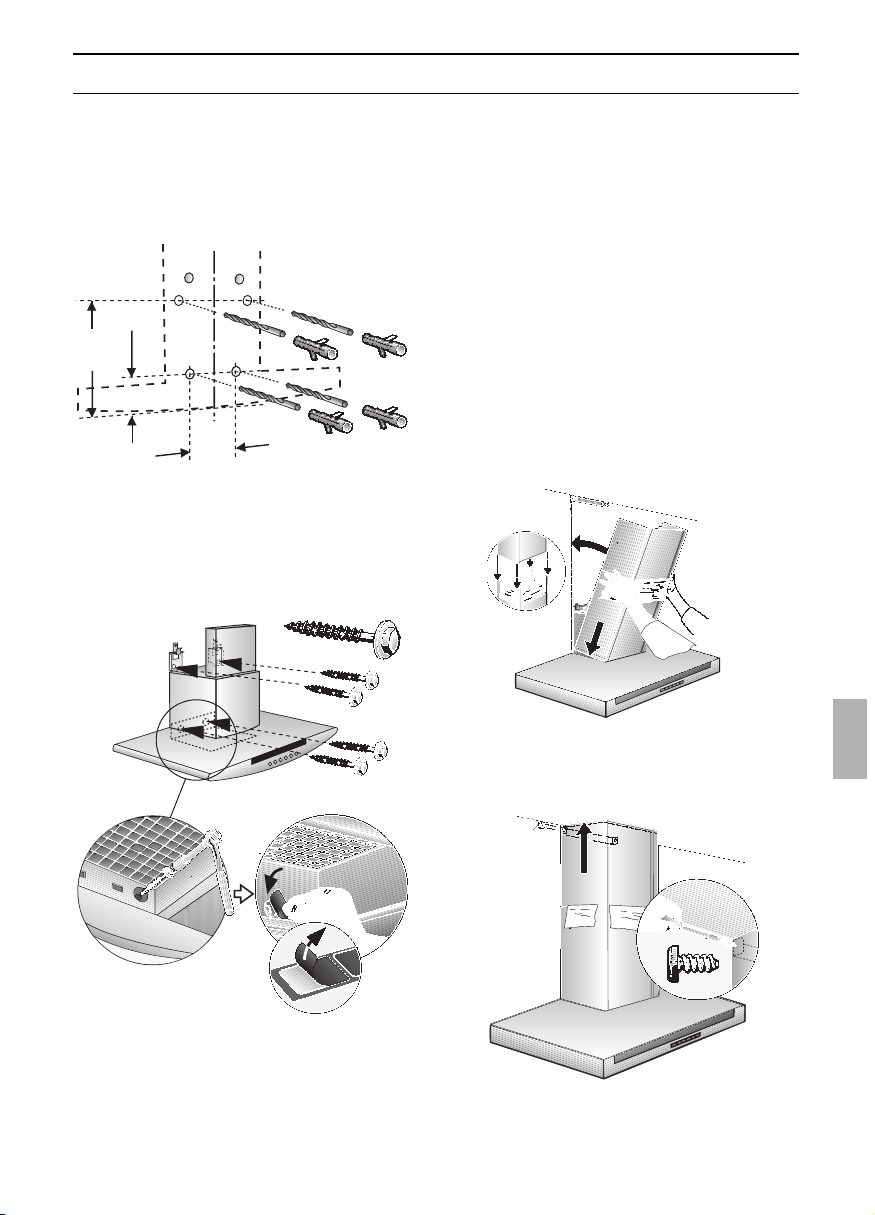

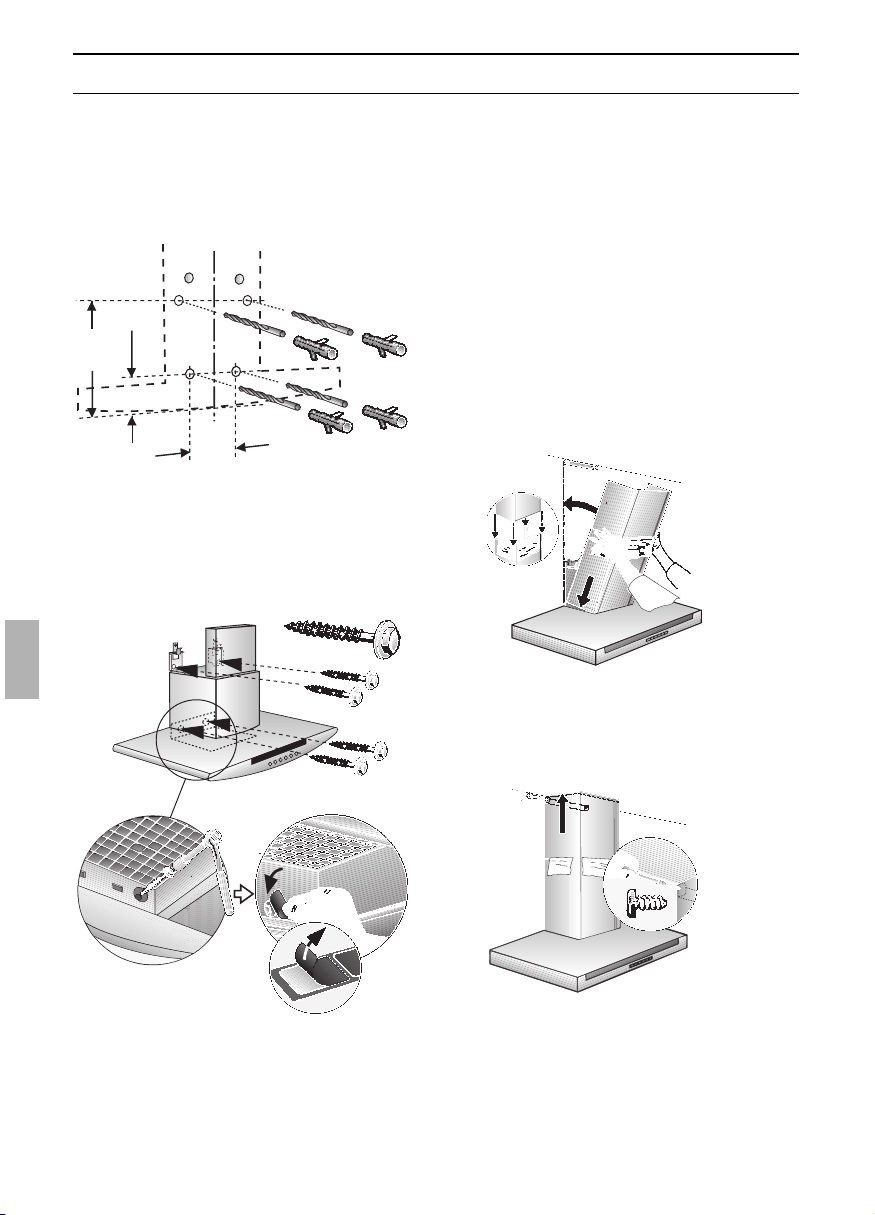

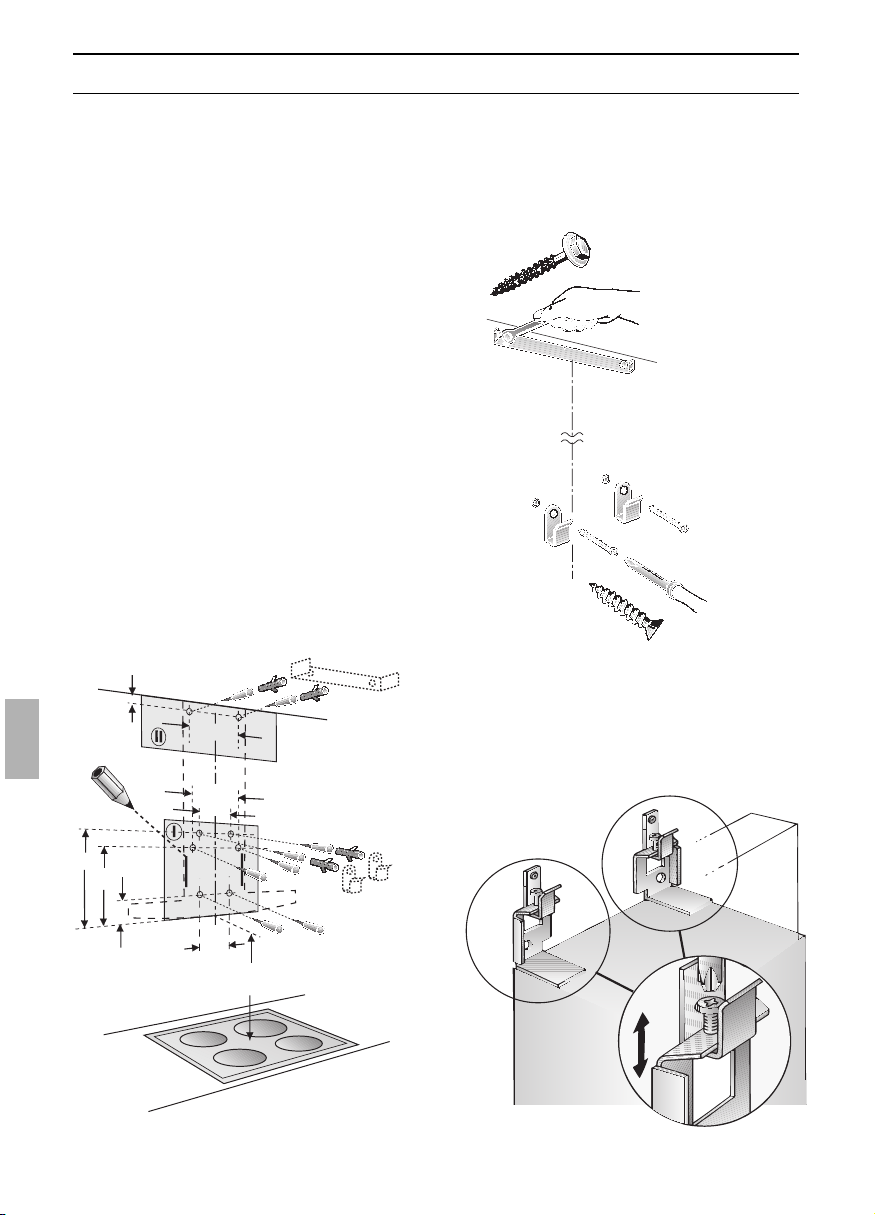

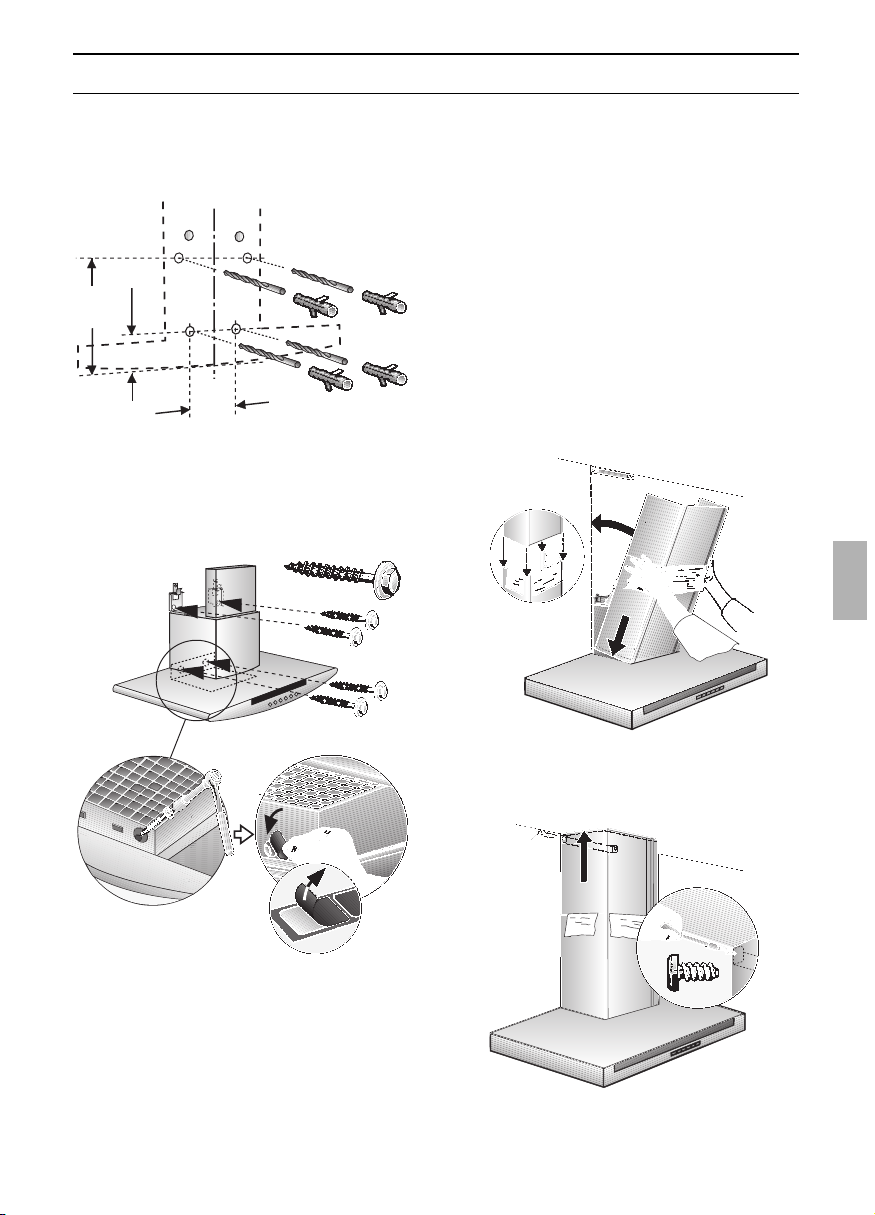

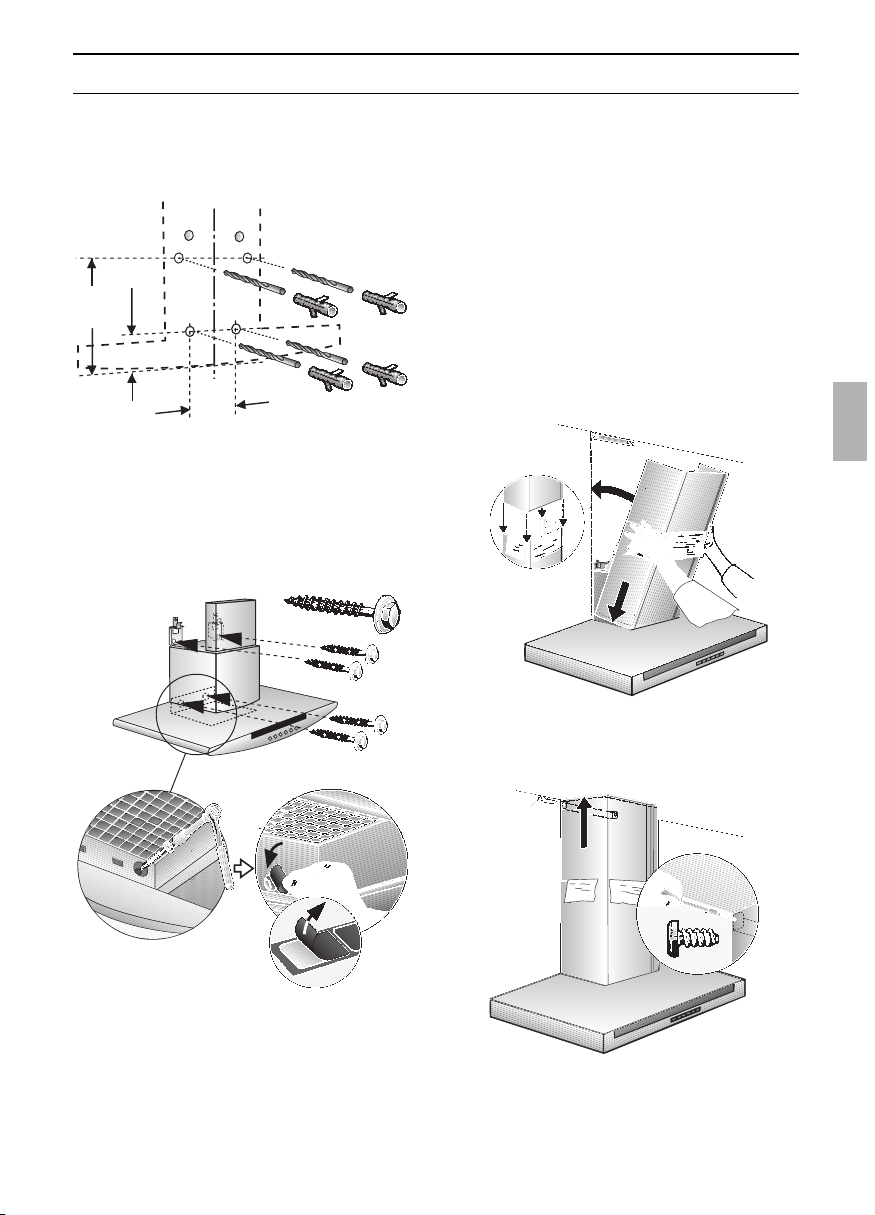

Einbauen
Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.
1. Fettfilter abnehmen
(siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.

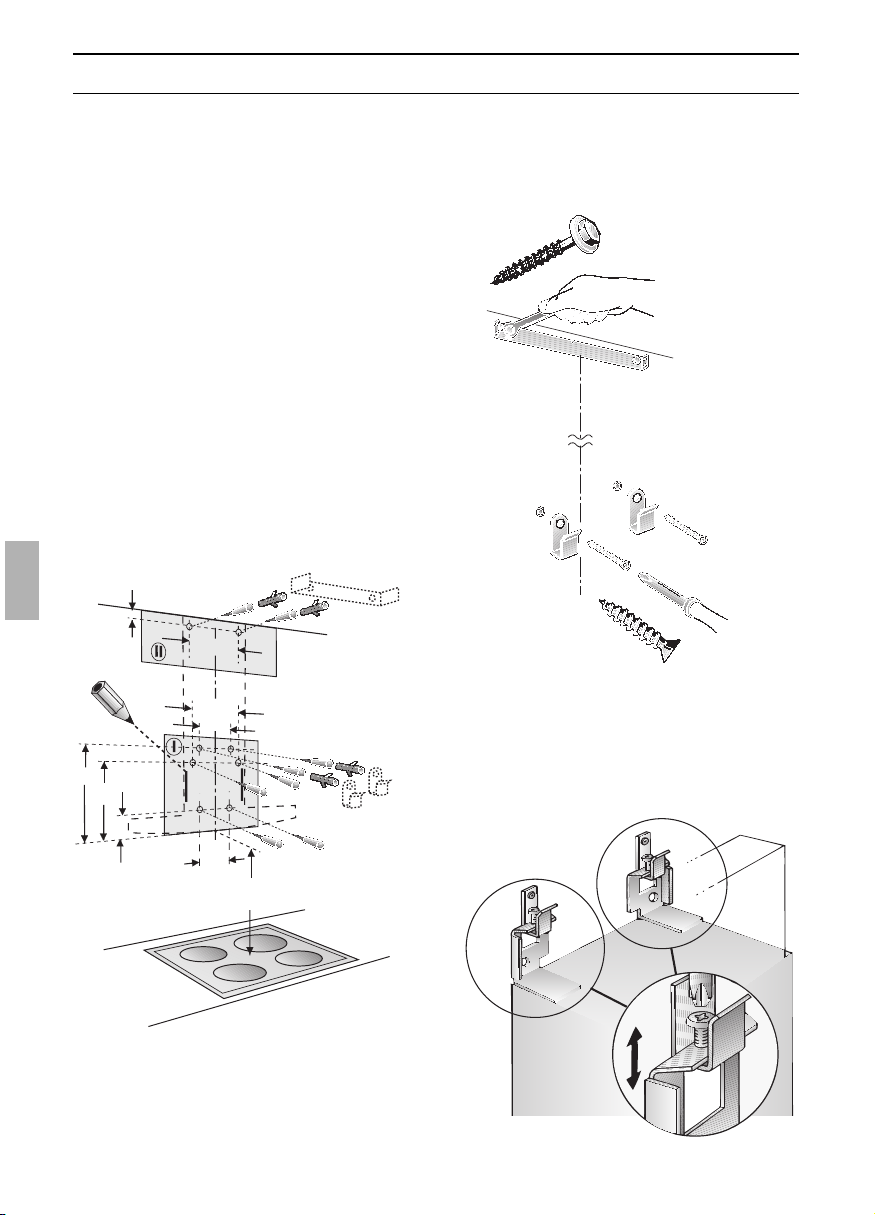

3. Mit Hilfe der Schablone Positionen für
die Schrauben an der Wand anreißen
und zum leichteren Einhängen die
Kontur des Einhängebereiches
anzeichnen.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei GasKochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.

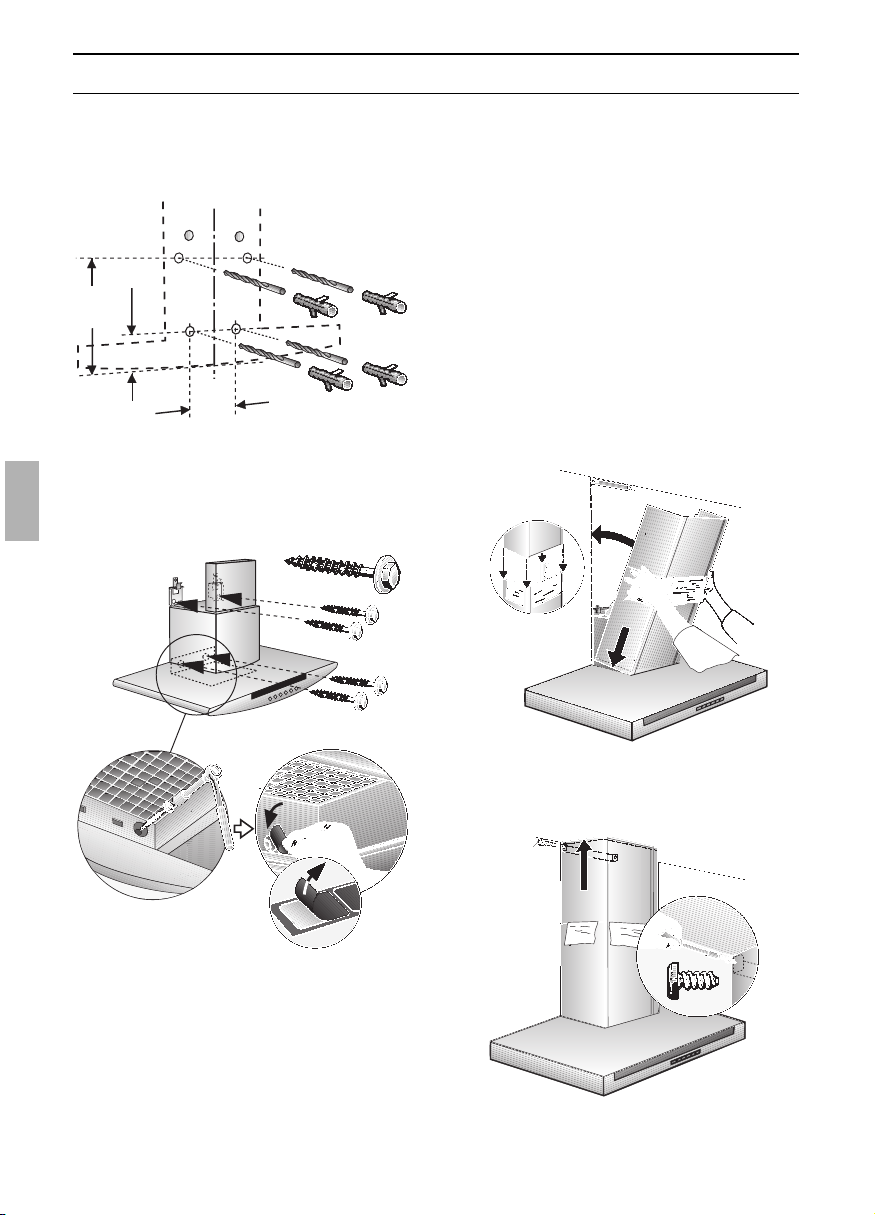

4. 2 Löcher für den oberen und 2 Löcher
für den unteren Haltewinkel l 8 mm
bohren und Dübel wandbündig
eindrücken.
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.
5. Den oberen und die zwei unteren
Haltewinkel anschrauben.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
6. Dunstabzugshaube einhängen.
Höhe und waagerechte Lage mit den
Verstellschrauben ausrichten.
Prüfen, ob die 4 unteren
Befestigungslöcher richtig angezeichnet
sind, ggf. neu anzeichnen.
Page 15
15
Einbauen
07. Dunstabzugshaube abnehmen.
Die 4 unteren Befestigungslöcher
l 8 mm bohren und die Dübel
wandbündig eindrücken.
08. Dunstabzugshaube einhängen und mit
den restlichen 4 Schrauben
festschrauben.
09. Je eine Abdeckfolie über die Löcher der
2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.
12. Schutzfolie an den beiden
Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Oberflächen.
13. Die obere Kaminverblendung
(Schlitze nach unten) in die untere
Kaminverblendung einschieben.
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblendung legen.
14. Die komplette Kaminverblendung
schräg einsetzen und nach hinten
schwenken.
15. Die obere Kaminverblendung vorsichtig
nach oben ausziehen und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
16. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).
376
74
160
1.
2.
3.
10. Rohrverbindung herstellen.
11. Elektrische Verbindung herstellen.
2.
1.
Page 16
16
Appliance description
Operating Instructions
Operating modes
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the kit-
chen vapours and conveys them through
the grease filter into the atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Lighting
Light / fan
switches
Filter grille
Chimney
panelling
Page 17
17
Before using for the first time
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
The appliance may be connected to
the mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Page 18
18
Intensive setting:
Maximum power is obtained at the
intensive setting. It is only required for short
intervals.
❑ Keep pressing the + button until a
ç
appears in the display.
❑ If the intensive setting is not cancelled by
hand, the fan will automatically switch
back to step } after 10 minutes.
Fan follow-on:
❑ Press the button.
The fan runs for 10 minutes at the
selected setting and
! is displayed.
Then the fan automatically switches off.
Lighting:
❑ Briefly press the
a button to switch the
light on and off.
❑ The light can be switched on at any
time, even though the fan is switched off.
❑ Adjusting the brightness:
Hold down the
a button until the
desired brightness is obtained.
Switching on the light automatically, e.g.
via a timer:
❑ Fan and light must be switched off.
Switching on:
Simultaneously press the – and
!
buttons.
❑ After approx. 3 seconds the light
switches on to acknowledge the setting.
Switching off:
Repeat the process with the light switched
on.
❑ After approx. 3 seconds the light
switches off to acknowledge the setting.
Operating procedure
Acoustic signal:
❑ When a button is pressed, this is verified
by an acoustic signal.
Switching off the acoustic signal:
❑ Simultaneously press buttons 0 and +
until a signal is emitted after approx. 3
seconds.
Switching on the acoustic signal:
❑ Repeat the process.
Switching the fan ON
❑ Press the + button.
Setting the required fan speed:
❑ Press the + button.
The fan speed is increased by one step.
❑ Press the – button.
The fan speed is reduced by one step.
Switching the fan OFF:
❑ Press the 0 button.
The displayed
{ goes out shortly
afterwards.
Or:
❑ Keep pressing the – button until the fan
switches off.
The displayed
{ goes out shortly
afterwards.
The most effective method of removing
vapours produced during cooking is to:
❑ Switch the ventilator ON
as soon as you begin cooking.
❑ Switch the ventilator OFF
a few minutes after you have finished
cooking.
Light
Fan OFF
Reduce fan
speed
Fan ON and
increase speed
Display for fan setting
Fan follow-on
Saturation indicator
Page 19
19
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Saturation indicator:
U
When the grease filters reach saturation
point, an acoustic signal is sounded for 10
seconds after the fan has switched off, and
an
J
appears in the display. The grease
filters should be cleaned straight away.
Cleaning the metal grease filters:
❑ The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑ When cleaning the filters by hand, soak
them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
Removing and inserting the metal grease
filters:
Warning: The halogen bulbs must be
switched off and cool.
1. Pull down the catch on the grease filters
in the direction of the arrow and fold
down the grease filters.
Filters and maintenance
2. Detach the grease filters.
3. Clean the grease filter.
4. Insert the clean filters back into the
hood.
5. Cancel the
J in the display.
❑ Press the
J button.
Page 20
20
Saturation indicator:
U
b
When the activated carbon filter reaches
saturation point, an acoustic signal is
sounded for 10 seconds after the fan has
switched off, and a
J b appears in the
display. The activated carbon filter should
be replaced straight away.
Removing the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal filters.
2. Press the catches at both sides of the
filter inwards and lift the carbon filter
down and out.
Filters and maintenance
3. Engage the catches at both sides.
4. Insert the metal grease filters (see
"Removing and inserting the metal
grease filters").
5. Cancel the
J b in the display.
❑ Press the
J button.
3. Insert the metal grease filters.
Replacing the activated carbon filter:
❑ A replacement filter can be obtained
from any authorized dealer (see optional
accessories).
❑ Use original filters only.
By doing so you will obtain maximum
performance from your extractor hood.
Disposing of the old activated carbon
filter:
❑ There are no pollutants in the activated
carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Inserting the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal-mesh filters
(see "Removing and inserting the metalmesh grease filters").
2. Insert the activated carbon filter.
Page 21
21
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
❑ When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
❑ Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑ Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑ Do not use scouring agents or abrasive
sponges.
❑ Note: Do not use alcohol (spirit) on
plastic surfaces, as dull marks may
appear.
Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
Do not use any of the following to clean
stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!
Aluminium and plastic surfaces:
❑ Use a soft, non-linting window cloth or
micro-fibre cloth.
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
❑ Do not use abrasive agents.
4. Re-insert the bulb ring.
5. Restore the power by inserting the mains
plug or switching on the fuse.
Note: If the light does not function, check
that the bulbs have been inserted correctly.
Replacing the light bulbs
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
When switched on, the halogen bulbs
become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.
2. Remove the bulb ring with a screwdriver
or similar tool.
3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 bulbholder).
Caution: Plug-in bulbholder.
Ta ke hold of the bulb with a clean cloth.
Page 22
22
If you encounter a problem
If an J or ãappears in the display:
❑ See "Filters and maintenance" Section.
If is not possible to operate the extractor
hood:
❑ Disconnect the extractor hood from the
mains electricity supply by pulling out the
plug or switching it off at the main fuse
box.
Wait for approx. 1 minute and then
switch it on again.
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
Setting the saturation indicator
If it becomes necessary to change the
operating mode (exhaust-air/recirculating
mode), the saturation indicator for the filters
must also be altered (see Installation
Instructions).
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
Page 23
23
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 50 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
550 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
Page 24
24
Prior to installation
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.
Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).
Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.
If the exhaust air is going to be
discharged into the open, a telescopic
wall box should be fitted into the outside
wall.
Exhaust-air mode
120
150
120
150
685-1090
70
mind.45
570
550
130
292
2
4
8
350
580
900
mind
500
Page 25
25
Prior to installation
For optimum extractor hood efficiency:
❑
Short, smooth air exhaust pipe.
❑
As few bends in the pipe as possible.
❑
Diameter of pipe to be as large as
possible and no tight bends in pipe.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
❑
Round pipes:
We recommend
Internal diameter: 150 mm (at least
120 mm).
❑
Flat ducts must have an internal crosssection that equates to that of round
pipes.
There should be no sharp bends.
l 120 mm approx. 113 cm
2
l 150 mm approx. 177 cm
2
❑
If pipes have different diameters:
Insert sealing strip.
❑
For exhaust-air mode, ensure that
there is an adequate supply of fresh air.
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
❑ Attach the exhaust-air pipe to the
reducing connector.
The complete
installation set can
be obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating instructions.
Connecting a l 150 mm exhaust-air
pipe:
❑
Mount the pipe directly onto the air
outlet on the hood.
Connecting a l 120 mm exhaust-air
pipe:
❑ Attach the reducing connector directly
to the air pipe.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 26
26
Prior to installation
Preparing the wall
❑ The wall must be flat and perpendicular.
❑ Ensure that the wall is capable of
providing a firm hold for mounting
screws and plugs.
Electrical connection
WARNING: THIS APPLIANCE MUST BE
EARTHED
IMPORTANT: Fitting a Different Plug:
The wires in the mains lead are coloured in
accordance with the following code:
Green and Yellow – Earth
Blue – Neutral
Brown – Live
If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.
This is what you have to do:
1. Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2. Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
3. Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood should only be
connected to an earthed socket that has
been installed according to relevant
regulations.
If possible, site the earthed socket directly
behind the chimney panelling.
Electrical data:
Are to be found on the name plate inside
the appliance after removal of the filter
frame.
Before undertaking any repairs,
always disconnect the extractor hood from
the electricity supply.
Length of the connecting cable: 1.30 m.
If it is necessary to wire the extractor
hood directly into the mains:
The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.
A separator must be installed in the household circuit. A suitable separator is a switch
that has a contact gap of more than 3 mm
and interrupts all poles. Such devices
include circuit breakers and contactors.
If the connecting cable for this applian-
ce is damaged, the cable must be replaced
by the manufacturer or his customer
service or a similarly qualified person in
order to prevent serious injury to the user.
This extractor hood corresponds to EC
regulations concerning RF interference
suppression.
Changing over from exhaustair to recirculating mode
Changing the electronic control system
to recirculating mode:
❑
The standard factory setting is for
operation in exhaust-air mode.
❑
To change the mode, the extractor hood
must have been connected up and
should be switched off.
1. Press and hold the 0 button.
2. While
{ is displayed, press the
button until
ã is displayed. When this
has taken place, release the buttons.
❑
ã goes out shortly afterwards.
The electronic control system will then
have been set to recirculating mode.
❑
By repeating steps 1 and 2, you can
change the electronic control system
back to exhaust-air mode (
# in display).
Weight in kg:
Exhaust air Recirculating air
30,0 32,0
We reserve the right to construction changes within the
context of technical development.
Page 27
27
Installation
This extractor hood is intended to be
mounted onto the kitchen wall.
1. Remove the grease filter (refer to
Operating Instructions).
2. Draw a line on the wall from the ceiling
to the lower edge of the hood at the
centre of the location where the hood is
going to be mounted.
3. Use the template to mark the points on
the wall where the screws will be mounted. In order to make it easier to hook
the hood onto the screws, draw the outline of the area where the hood will be
attached.
Ensure that the minimum distance
between the hob and the extractor hood is
maintained – 550 mm for an electric hob
and 650 mm for a gas hob. The bottom
edge of the template equates to the lower
edge of the extractor hood.
4. Drill 2x 8 mm ø holes for the upper fixing
bracket and 2x 8 mm ø holes for the
lower fixing bracket and press in wall
plugs flush with the wall.
Note: Take into account any special
accessories that are going to be fitted.
5. Screw on the upper and the two lower
fixing brackets.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
6. Attach the extractor hood.
Adjust the height and align horizontally
with the adjusting screws.
Check that the 4 lower fixing holes
have been correctly marked. If required,
mark again.
Page 28
28
Installation
12. Remove the protective film from the
two flue ducts.
Avoid damage to the sensitive
surface.
13. Insert the upper flue duct (slots
downwards) into the lower flue duct.
Protect the cover panels from
scratches, for example by laying the
template used for marking the wall over
the top edge of the lower section.
14. Insert the complete flue duct at an
angle and swivel to the rear.
15. Carefully pull the upper flue duct
upwards and screw the sides to the
fixing bracket with 2 screws.
16. Insert the grease filter (refer to
Operating Instructions).
1.
2.
3.
07. Remove the extractor hood. Drill the
4 lower 8 mm ø fixing holes and press
in the wall plugs flush with the wall.
08. Attach the extractor hood and screw
into position with the remaining
4 screws.
09. Stick protective film over the holes of
the 2 lower mounting bolts in the
protective grid.
376
74
160
10. Connect up the air outlet pipe.
11. Connect the hood to the electricity
supply.
2.
1.
Page 29
Description de l'appareil Modes de fonctionnement
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
Mode d’emploi
Eclairage
Commutateur
Lumière/
Ventilateur
Grille du filtre
Capot de
cheminée
29
Page 30
30
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
Si l'appareil est endommagé, sa mise
en service est proscrite.
Le branchement et la mise en service
ne doivent être effectués que par un
spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à
servir que pour couvrir les besoins d'un
ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher
une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées
peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
Page 31
31
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
❑ Enclencher la hotte aspirante
en début de cuisson.
❑ Eteindre la hotte aspirante
quelques seulement minutes après la fin
de la cuisson.
Utilisation de la hotte aspirante
Signal sonore:
❑ Lorsque vous appuyez sur une touche, un
signal sonore retentit à titre de confirmation.
Coupure du signal sonore:
❑ Appuyez simultanément sur les touches 0
et + jusqu'à ce que, env. 3 secondes plus
tard, un signal retentisse.
Enclenchement du signal sonore:
❑ Répétez cette opération.
Enclenchement du ventilateur:
❑
Appuyez sur la touche +.
Réglage du ventilateur sur la vitesse
désirée:
❑
Appuyez sur la touche +.
Le ventilateur passe au gradin de vitesse
immédiatement supérieur.
❑
Appuyez sur la touche –.
Le ventilateur passe au gradin de vitesse
immédiatement inférieur.
Coupure du ventilateur:
❑
Appuyez sur la touche 0.
La mention
{ s'éteint au bout d'un temps
bref.
Ou:
❑
Appuyez sur la touche – autant de fois que
nécessaire à ce que le ventilateur s'éteigne.
La mention
{ s'éteint au bout d'un temps
bref.
Ventilation intensive:
Au niveau intensif, le ventilateur développe
sa plus grande puissance. Vous n'en aurez
que brièvement besoin.
❑ Appuyez sur la touche + autant de fois
que nécessaire à ce que la lettre
ç
s'affiche.
❑ Si vous n'éteignez pas manuellement la
ventilation intensive, le ventilateur revient
automatiquement à la vitesse }au bout
de 10 minutes.
Poursuite de marche du ventilateur:
❑ Appuyez sur la touche .
Le ventilateur tourne 10 minutes à la
vitesse choisie; la mention
! reste
allumée pendant ce temps.
Ensuite, le ventilateur s'éteint
automatiquement.
Eclairage:
❑ Pour allumer et éteindre l'éclairage,
appuyez brièvement sur la touche a.
❑ Vous pouvez utiliser l'éclairage à tout
moment, même quand le ventilateur est
éteint.
❑ Réglage de la luminosité:
Maintenez la touche
a appuyée jusqu'à
atteindre la luminosité voulue.
Enclenchement automatique de
l'éclairage, par ex. au moyen d'un
minuteur:
❑ Le ventilateur et l'éclairage doivent être
éteints.
Enclenchement:
Appuyez simultanément sur les touches
– et
!.
❑ Au bout de 3 secondes env., l'éclairage
s'enclenche pour confirmation.
Coupure:
Répétez le processus d'enclenchement de
l'éclairage.
❑ Au bout de 3 secondes env., l'éclairage
s'éteint pour confirmation.
Lumière
Arrêt du
ventilateur
Moindre vitesse
du ventilateur
Enclenchement du ventilateur, hausse de sa vitesse
Affichage du gradin de vitesse ventilateur
Marche du ventilateur après la cuisson
Indicateur de
saturation
Page 32
32
Filtres à graisse:
Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal
incombustible.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal.
Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
Indicateur de saturation:
U
Lorsque les filtres à graisse sont saturés, un
signal retentit pendant 10 secondes après la
coupure du ventilateur et la lettre
J est
allumée. Vous devrez nettoyer les filtres à
graisse au plus tard à ce stade de saturation.
Nettoyage des filtres à graisse en métal:
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
Retrait et mise en place des filtres à
graisse en métal:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Tirez vers le bas le cran que présentent
les filtres, dans le sens de la flèche, puis
abaissez les filtres à graisse.
Filtre et entretien
2. Décrochez les filtres à graisse.
3. Nettoyez le filtre à graisse.
4. Une fois nettoyés, remettez les filtres à
graisse en place.
5. Faites s'effacer la lettre
J.
❑ Appuyez sur la touche
J.
Page 33
33
Indicateur de saturation:
U
b
Une fois que le filtre à charbon actif est
saturé, un signal retentit pendant
10 secondes après que vous avez éteint le
ventilateur et la lettre
J b s'allume.
Changez le filtre au plus tard lorsque le
signal sonore retentit.
Retrait du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez les filtres à graisse en métal.
2. Appuyez sur les pattes situées des deux
côtés puis retirez le filtre à charbon actif
par le bas.
Filtre et entretien
3. Faites encranter les pattes des deux
côtés.
4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise
en place des filtres à graisse en métal).
5. Pour que la lettre
J b s'éteigne.
❑ Appuyez sur la touche
J.
3. Remontez les filtres à graisse.
Changement du filtre à charbon actif:
❑ Vous pouvez vous procurer un filtre à
charbon actif de rechange dans le
commerce spécialisé. Voir la section sur
les accessoires spéciaux.
❑ N'utilisez qu'un filtre d'origine.
Vous garantirez ainsi un fonctionnement
optimal de la hotte.
Mise au rebut du filtre à charbon actif
usagé:
❑ Les filtres à charbon actif ne contiennent
aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.
Mise en place du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).
2. Mettez en place le filtre à charbon actif.
Page 34
34
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ N'utilisez pas de produits récurants ni
d'éponges à dos abrasif.
❑ Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car
des taches mates pourraient
apparaître.
Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
Ne nettoyez jamais les surfaces en acier
inox avec des éponges à dos
récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
❑ Utilisez un chiffon doux, ne peluchant pas,
du genre employé pour nettoyer les vitres,
ou un chiffon à microfibres.
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
❑ N'utilisez pas de produits récurants.
4. Réencrantez l'anneau de l'ampoule.
5. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.
Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.
Changer les ampoules halogènes
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.
Les ampoules halogènes allumées
deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.
3. Changez l'ampoule halogène
(ampoule halogène en vente
habituelle dans le commerce,
12 volts, 20 watts maxi., douille G4).
Attention: douille à enfichage.
Ne saisissez l'ampoule qu'avec un
chiffon propre.
Page 35
35
Réglage de l'indicateur de saturation
S'il faut convertir la hotte sur un autre mode
(par ex. du mode Air évacué au mode Air
recyclé), vous devrez aussi modifier en
conséquence l'indicateur de saturation du
filtre (voir la notice de montage).
Dérangements
Si J ou ãapparaît à l'indicateur:
❑ Voir la section intitulée "Filtre et
entretien".
Si les touches de la hotte aspirante
restent inopérantes:
❑ Débranchez pendant une minute environ
la fiche mâle de la hotte aspirante ou
retirez le fusible pour la mettre hors
tension.
Ensuite, réenclenchez la hotte.
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.
Page 36
36
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
Page 37
37
Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possi-
ble si la dépression dans le local où le foyer
de chauffage est implanté ne dépasse pas
4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de
cuisson (table de cuisson et cuisinière à
gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
120
150
120
150
685-1090
70
mind.45
570
550
130
292
2
4
8
350
580
900
mind
500
Page 38
38
Avant le montage
❑ Fixez le tuyau d'air vicié contre le
manchon réducteur.
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
❑
Le conduit d'évacuation soit court et
lisse.
❑
Il ait le moins possible de coudes.
❑
Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.
❑
Conduits de section ronde:
Nous recommandons
recommandons des conduits au
diamètre intérieur de 150 mm mais de
120 mm minimum.
❑
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
120 mm l = 113 cm
2
de section
150 mm l = 177 cm
2
de section.
❑
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit
suffisant.
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Vous pouvez vous
procurer le kit de
montage complet
auprès de votre
revendeur
spécialisé.
Vous trouverez les
numéros de référence
des accessoires
correspondants à la
fin de la présente
notice d'utilisation.
Branchement du conduit
d'évacuation l 150 mm:
❑
Fixez le conduit d'évacuation
directement sur l'orifice.
Branchement du conduit
d'évacuation l 120 mm:
❑ Fixez le manchon réducteur directement
sur l'orifice du manchon à air.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 39
Avant le montage
Préparation du mur
❑
Le mur doit être bien plat et vertical.
❑
Utilisez des chevilles pour assurer une
retenue ferme.
Branchement électrique
La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementairement posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
1. Appuyer sur la touche 0 puis la
maintenir enfoncée.
2. Pendant que la mention
{ 0 est
allumée, appuyez en plus sur la
touche jusqu'à ce que la mention ã
s'allume. Ensuite, relâchez la touche.
❑
La mention
ã s'éteint au bout d'un
temps bref. La commande électronique
est désormais réglée sur le mode Air
recyclé.
❑
Pour convertir à nouveau la commande
électronique sur le mode Air évacué
(affichage de la lettre
#), il suffit de
répéter les opérations décrites aux
points 1. et 2. ci-dessus.
Conversion du mode Air
évacué au mode Air recyclé
Conversion de la commande
électronique au mode Air recyclé:
❑
La hotte est livrée réglée en série sur le
mode Air évacué.
❑
Pour effectuer la conversion, il faut que
la hotte aspirante soit raccordée
électriquement mais hors tension.
Poids en kg:
Air évacue Air recyclé
30,0 32,0
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
39
Page 40
40
Encastrement
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
5. Vissez la cornière de retenue supérieure
ainsi que les deux cornières inférieures
6. Accrochez la hotte. A l'aide des vis de
réglage, ajustez sa hauteur et sa
verticalité.
Vérifiez si les 4 trous de fixation
inférieurs ont été correctement
marqués ; le cas échéant, marquez à
nouveau leur emplacement.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.
1. Retirer le filtre à graisse (voir la notice
d'utilisation).
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.
3. A l'aide du gabarit, marquez sur le mur
les emplacements des vis ainsi que,
pour faciliter l'opération, les contours de
la zone dans laquelle il faudra
accrocher la hotte.
Respecter l'écart minimum entre les
foyers et la hotte aspirante: 550 mm pour
les foyers électriques et 650 mm pour les
foyers au gaz. Le bord inférieur du gabarit
représente le bord inférieur de la hotte
aspirante.
4. Percez 2 trous pour la cornière de
retenue supérieure et 2 trous pour la
cornière de retenue inférieure, de 8 mm
de diamètre chacun, puis enfoncez les
chevilles jusqu'à ce qu'elles affleurent
avec le mur.
Page 41
41
Encastrement
15. Extrayez prudemment par le haut le
capot de cheminée supérieur puis, au
moyen de 2 vis, vissez-le latéralement
contre la cornière de retenue.
16. Remettre le filtre à graisse en place (voir
la notice d'utilisation).
12. Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
fragiles.
13. Introduisez le capot de cheminée
supérieur (fentes tournées vers le bas)
dans le capot de cheminée inférieur.
Evitez de rayer les éléments du
capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.
14. Insérez le capot complet en biais puis
faites le pivoter vers l'arrière.
1.
2.
3.
07. Retirez la hotte aspirante. Percez les
4 trous de fixation inférieurs (8 mm de
diamètre) puis enfoncez les chevilles
jusqu'à ce qu'elles affleurent avec le mur.
376
74
160
10. Raccorder la hotte aux tuyaux.
11. Effectuer le branchement électrique de
la hotte.
2.
1.
08. Accrochez la hotte aspirante puis
vissez les 4 vis restantes à fond pour la
fixer.
09. Collez une par une les pellicules
plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.
Page 42
42
Beschrijving van het apparaat Gebruiksmogelijkheden
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
en reuk.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige bestand-
delen van de keukendamp op
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Gebruiksaanwijzing
Verlichting
Schakelaars
verlichting en
ventilator
Filterrooster
Schoorsteenafscherming
Page 43
43
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
met pannen.
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
gezet.
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
gebruiken.
Oververhit vet en olie is gemakkelijk
ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht
toebereiden.
Page 44
44
Intensieve stand:
Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd
nodig.
❑ Druk op de toets + een aantal keren in
totdat de aanduiding
ç
gaat branden.
❑ Als de intensieve stand niet met de hand
wordt uitgeschakeld, wordt de ventilator
na 10 minuten automatisch naar stand
}
teruggeschakeld.
Ventilatornaloop:
❑ Druk op de toets .
De ventilator loopt 10 minuten op de
gekozen stand, daarbij brandt de
indicatie
!.
Daarna schakelt de ventilator
automatisch uit.
Verlichting:
❑ In- en uitschakelen: kort op toets
a
drukken.
❑ De verlichting kan op elk moment
worden gebruikt, ook als de ventilator is
uitgeschakeld.
❑ Instellen van de lichtsterkte:
Houd de toets
a ingedrukt tot de
gewenste lichtsterkte is bereikt.
Automatisch inschakelen van de
verlichting, bijv. via een tijdschakelaar:
❑ Ventilator en verlichting moeten
uitgeschakeld zijn.
Inschakelen:
Druk gelijktijdig op de toetsen – en
!.
❑ Ter bevestiging gaat na ca. 3 seconden
de verlichting aan.
Uitschakelen:
Herhaal deze handelingen bij ingeschakelde
verlichting.
❑ Ter bevestiging gaat na ca. 3 seconden
de verlichting uit.
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑ Inschakelen van de afzuigkap
bij het begin van het koken.
❑ Uitschakelen van de afzuigkap
pas enkele minuten na het einde van het
koken.
Bedienen van de wasemafzuigkap
Signaal:
❑ Bij het indrukken van een toets klinkt een
signaal ter bevestiging.
Uitschakelen van het signaal:
❑ Druk gelijktijdig op de toetsen 0 en + tot
na ca. 3 seconden een signaal klinkt.
Inschakelen van het signaal:
❑ Herhaal deze handeling.
Ventilator inschakelen:
❑ Druk op de toets +.
Gewenste ventilatorstand instellen:
❑ Druk op de toets +.
De ventilator wordt een stand hoger
ingesteld.
❑ Druk op de toets –.
De ventilator wordt een stand lager
ingesteld.
Ventilator uitschakelen:
❑ Druk op de toets 0.
De indicatie
{ gaat na korte tijd uit.
Of:
❑ Druk op de toets – een aantal keren in
totdat de ventilator wordt uitgeschakeld.
De indicatie
{ gaat na korte tijd uit.
Licht
Ventilator
uit
Ventilator
lager
Uitlopen van
de ventilator
Aanduiding ventilatorstand
Ventilator aan
en hoger
Verzad
igingsaan-
duiding
Page 45
45
Vetfilters:
Voor de opname van de vettige bestanddelen van de keukenwasem worden
metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
materiaal.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.
Verzadigingsaanduiding:
U
Bij verzadiging van de vetfilters klinkt na het
uitschakelen van de ventilator gedurende
10 seconden een signaal en brandt de
aanduiding
J. Uiterlijk dan moeten de
vetfilters worden gereinigd.
Reiniging van de metalen vetfilters:
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Metalen vetfilters verwijderen en
aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Trek de vergrendeling op de vetfilters in
de pijlrichting naar onderen en klap de
vetfilters omlaag.
Filter en onderhoud
2. Verwijder de vetfilters.
3. Reinig het vetfilter.
4. Breng het gereinigde vetfilter weer aan.
5. Schakel de aanduiding
J uit.
❑ Druk op de toets
J.
Page 46
46
Verzadigingsaanduiding:
U
b
Bij verzadiging van het actieve-koolfilter
klinkt na het uitschakelen van de ventilator
gedurende 10 seconden een signaal en
gaat de aanduiding
J b branden.
Uiterlijk dan moet het actieve-koolfilter
worden vervangenn.
Verwijderen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters.
2. Druk de sluitingen aan beide zijden in en
verwijder het actieve-koolfilter naar
beneden.
Filter en onderhoud
3. Klik de sluitingen aan beide zijden vast.
4. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
5. Schakel de aanduiding
J b uit.
❑ Druk op de toets
J.
3. Breng de vetfilters aan.
Vervangen van het actieve-koolfilter:
❑ Het actieve-koolfilter is verkrijgbaar in de
vakhandel (zie Extra toebehoren).
❑ Gebruik alleen originele filters.
Daardoor wordt een optimale werking
gewaarborgd.
Afvoer van het oude actieve-koolfilter:
❑ Actieve-koolfilters bevatten geen
schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
afgevoerd.
Koolstoffilter:
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
frituren of braden.
Aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters
(zie Metalen vetfilters verwijderen en
aanbrengen).
2. Breng het koolstoffilter aan.
Page 47
47
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Geen schurende middelen of krassende
sponsjes gebruiken.
❑ Let op: alcohol (spiritus) niet gebruiken
op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.
Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen
met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
edelstaalreiniger.
❑ Reinig alleen in de slijprichting.
Edelstalen oppervlakken niet met
krassende sponsjes en niet met zand-,
soda-, zuur- of chloridehoudende
poetsmiddelen reinigen.
Aluminiumgelikte en kunststof
oppervlakken:
❑ Gebruik een zachte, niet-pluizende zeem
of microvezeldoek.
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
❑ Gebruik geen schurende middelen.
4. Breng de lampenring weer aan.
5. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
werkt.
Lamp vervangen
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
De halogeengloeilampen worden zeer
heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
verbrandingsgevaar.
2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.
3. Vervang de halogeengloeilamp (gewone
halogeengloeilamp, 12 V, max. 20 watt,
voetje G4).
Let op: plugfitting.
Gebruik een schone doek om de
gloeilampen vast te pakken.
Page 48
48
Storingen
Wanneer op de indicatie een J of een
ã
wordt weergegeven:
❑ Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden
bediend:
❑ De afzuigkap uitschakelen door de
stekker uit het stopcontact te trekken of
de zekering uit te schakelen en gedurende ca. 1 minuut uitgeschakeld laten.
Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
Instelling van de
verzadigingsaanduiding
Als een verandering van de afvoerkap (werking met luchtafvoer of met luchtcirculatie)
nodig is, moet de verzadigingsaanduiding
voor de filters overeenkomstig worden
ingesteld (zie het montagevoorschrift).
E-nr. FD
Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.
Page 49
49
Belangrijke voorschriften
Montagevoorschrift:
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.
Page 50
50
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D
De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.
120
150
120
150
685-1090
70
mind.45
570
550
130
292
2
4
8
350
580
900
mind
500
Page 51
51
Voor de montage
Optimaal vermogen van de wasemafzuigkap:
❑
Korte, gladde luchtafvoerpijp.
❑
Zo min mogelijk bochten.
❑
Zo groot mogelijke buisdiameter en
grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
❑
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
❑
Platte kanalen moeten een gelijkwaardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Aansluiting luchtafvoerpijp l 150 mm:
❑
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp l 120 mm:
❑ Verloopstuk rechtstreeks aan de
luchtaansluiting bevestigen.
❑ Luchtafvoerbuis bevestigen aan het
verloopstuk.
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 52
52
Voor de montage
Voorbereiden van de muur
❑ De muur moet vlak en loodrecht zijn.
❑ Pluggen moet stevig kunnen worden
bevestigd.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.
Gewicht in kg:
Luchtavoer Luchtcirculatie
30,0 32,0
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Wijzigen luchtafvoer luchtcirculatie
Elektronische besturing instellen op
werking met luchtcirculatie.
❑
Standaardinstelling is werking met
luchtafvoer.
❑
De wasemafzuigkap moet aangesloten
en uitgeschakeld zijn.
1. Toets 0 indrukken en vasthouden.
2. Terwijl de indicatie
{ brandt, ook de
toets indrukken, tot de indicatie
ã
uitgaat.
Daarna de toetsenloslaten.
❑
De indicatie
ã gaat na korte tijd uit. De
elektrische besturing is ingesteld op
werking met luchtcirculatie.
❑
Door het herhalen van de stappen 1 en
2 wordt de elektrische besturing weer
ingesteld op werking met luchtafvoer
(aanduiding
#).
Page 53
53
Inbouwen
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen (zie de gebruiks-
aanwijzing).
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen
voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 2 gaten voor de bovenste en 2 gaten
voor de onderste bevestigingshaak
ø 8 mm boren en de pluggen er geheel
indrukken.
Opmerking: let op eventueel te monteren
extra toebehoren.
5. De bovenste en de twee onderste
bevestigingshaken vastschroeven.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
6. De wasemafzuigkap ophangen.
Met de instelschroeven de juiste hoogte
en horizontale positie bepalen.
Controleren of de 4 onderste
bevestigingsgaten correct zijn
afgetekend, eventueel opnieuw
aftekenen.
Page 54
54
Inbouwen
16. Vetfilter weer aanbrengen (zie de
gebruiksaanwijzing).
12. Beschermfolie van beide
schoorsteenafschermstukken
verwijderen.
Voorkom beschadiging van de
kwetsbare oppervlakken.
13. Het bovenste schoorsteenafscherm-
stuk (sleuven naar onderen) in het
onderste schoorsteenafschermstuk
schuiven.
Voorkom beschadiging bij het in
elkaar schuiven door bijvoorbeeld het
montagesjabloon ter bescherming over
de rand van de onderste schoorsteenafscherming te leggen.
14. De complete schoorsteenafscherming
schuin aanbrengen en naar achteren
kantelen.
1.
2.
3.
15. Het bovenste schoorsteenafscherm-
stuk voorzichtig bovenwaarts uittrekken
en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.
07. De wasemafzuigkap verwijderen.
De 4 onderste bevestigingsgaten
ø 8 mm boren en de pluggen er geheel
indrukken.
376
74
160
10. Buisverbinding tot stand brengen.
11. Elektrische verbinding tot stand
brengen.
2.
1.
08. De afzuigkap ophangen en met de
resterende 4 schroeven vastschroeven.
09. Plak beschermfolie over de gaten van
de 2 onderste bevestigingsschroeven in
het veiligheidsrooster.
Page 55
55
Descrizione dell'apparecchio Modi di funzionamento
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
grasso e odori.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
Istruzioni d’uso
illuminazione
interruttore
luce/
ventilatore
griglia del filtro
rivestimento
camino
Page 56
56
Precede la prima utilizzazione
Primo impiego:
❑ Questo libretto di istruzioni per l'uso
èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.
Non fiammeggiare pietanze sotto la
cappa aspirante.
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti
con pentole.
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
d’aspirazione.
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
per il montaggio").
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
lampadine avvitate.
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.
Page 57
57
luce
spegnere il
ventilatore
ridurre
ventilatore
post-funzionamento
ventilatore
indicazione gradi ventilatore
accendere/aumentare ventilatore
Indicazione di
saturazione
Per eliminare nel modo più efficace i
vapori di cottura:
❑ Accendere la cappa aspirante
all'inizio della cottura.
❑ Spegnere la cappa aspirante
solo alcuni minuti dopo la fine della
cottura.
Uso della cappa aspirante
Segnale acustico:
❑ Quando si preme un pulsante viene
emesso per conferma un segnale
acustico.
Disattivazione del segnale acustico:
❑ Premete contemporaneamente i pulsanti
0 e +, finché dopo ca. 3 secondi non
udite un segnale acustico.
Attivazione del segnale acustico:
❑ Ripetere il procedimento.
Accendere il ventilatore:
❑ Premere il tasto +.
Regolare il grado di aspirazione
desiderato:
❑ Premere il tasto +.
Aumento di un grado.
❑ Premere il tasto –.
Riduzione di un grado.
Spegnere il ventilatore:
❑ Premere il tasto 0.
Poco dopo l'indicazione
{ scompare.
Oppure:
❑ Premere il tasto – finché il ventilatore si
spegne.
Poco dopo l'indicazione
{ scompare.
Grado forte:
con il grado forte si raggiunge la massima
potenza. Questa ènecessaria per breve
tempo.
❑ Premere il tasto + più volte, finché non
compare l'indicazione
ç.
❑ Se il grado forte non viene disinserito
manualmente, dopo 10 minuti il v
entilatore riduce automaticamente al
grado }.
Post-funzionamento ventilatore:
❑ Premere il tasto .
La ventola gira per 10 minuti nel grado
selezionato, mentre l’indicazione o
! è
accesa.
Dopo di ciò la ventola si ferma
automaticamente.
Illuminazione:
❑ Per accendere e spegnere, premete
brevemente il pulsante
a.
❑ L'illuminazione può essere usata
sempre, anche quando il ventilatore è
escluso.
❑ Regolazione della luminosità:
Mantenete premuto il pulsante
a, finché
non è stata raggiunta la luminosità
desiderata.
Accensione automatica della luce, per
es. mediante un interruttore a tempo:
❑ Ventilatore e illuminazione devono essere
spenti.
Accendere:
Premete contemporaneamente i pulsanti
– e
!.
❑ Dopo 3 secondi per conferma la luce si
accende.
Spegnere:
Ripetete l'operazione come per
l'accensione.
❑ Dopo 3 secondi per conferma la luce si
spegne.
Page 58
58
Filtro per grassi:
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Indicazione di saturazione:
U
Quando i filtri sono saturi, dopo avere
spento il ventilatore per 10 secondi viene
emesso un segnale acustico e nel display
compare l'indicazione
J. Non attendere
oltre per lavare i filtri per grassi.
Pulizia dei filtri metallici per grassi:
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
alcalini.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Smontaggio e montaggio dei filtri
metallici per grassi:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Tirare l’arresto dei filtro grassi nel senso
della freccia verso il basso e ruotando
rimuovere i filtri.
Filtri e manutenzione
2. Sganciare i filtri grassi.
3. Pulite il filtro grassi.
4. Inserire di nuovo i filtri per grassi.
5. Cancellare l'indicazione
J.
❑ Premere il tasto
J.
Page 59
59
Indicazione di saturazione:
U
b
quando il filtro a carbone attivo è saturo,
dopo avere spento il ventilatore per 10
secondi viene emesso un segnale acustico
e nel display compare l'indicazione
J b.
Non attendere oltre per lavare il filtro a
carbone attivo.
Smontaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi.
2. Premere le linguette sui due lati e
smontare ruotando in basso i filtri per
grassi.
Filtri e manutenzione
3. Arrestare le linguette sui due lati.
4. Montare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
5. Cancellare l'indicazione
J b.
❑ Premere il tasto
J.
3. Montare i filtri per grassi.
Cambio del filtro a carbone attivo:
❑ Il filtro a carbone attivo è in vendita nel
commercio specializzato (vedi capitolo
"Accessori speciali").
❑ Usare solo filtri originali.
Così si assicura il funzionamento
ottimale.
Smaltimento del filtro a carbone attivo
usato:
❑ I filtri a carbone attivo non contengono
sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a
ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del filtro a
carbone attivo, si previene il pericolo
d’incendio, che può insorgere a causa di
accumulo di calore durante la preparazione
di fritture o arrosti.
Montaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire il filtro a carbone attivo.
Page 60
60
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
panno umido.
❑ Non usare prodotti abrasivi o spugne
dure.
❑ Avvertenza: non usare alcool (spirito)
sulle superfici di plastica. Si potrebbero
formare zone opache.
Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una
soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
lucidatura.
Non pulire le superfici in acciaio inox
con spugne dure, né con detergenti
contenenti sabbia, soda, acido o cloruro.
Superfici di alluminio, vernice e plastica:
❑ Usare un panno per vetri o un panno in
microfibre morbido che non lascia peli.
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
alcalini.
❑ Non usare prodotti abrasivi.
4. Inserire di nuovo l'anello della lampada.
5. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.
Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
Le lampadine alogene accese si
surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un
cacciavite o simile.
3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada ad innesto.
Per afferrare la lampadina usare un
panno pulito.
Page 61
61
Guasti
Se nel display compare una J
oppure ã:
❑ Vedi capitolo "Filtri e manutenzione".
Se la cappa aspirante non risponde al
comando:
❑ Togliere tensione alla cappa aspirante
per ca. 1 minuto estraendo la spina di
alimentazione o disinserendo
l'interruttore di sicurezza.
Quindi inserire di nuovo.
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
Regolazione dell'indicazione di
saturazione
Se fosse necessaria la commutazione del
tipo di funzionamento (a scarico d'aria/a
ricircolo d'aria) deve essere cambiata
conformemente anche l'indicazione di
saturazione per i filtri (vedi istruzioni per il
montaggio).
E-Nr. FD
Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.
Page 62
62
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
550 mm, fig. 1.
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.
Page 63
63
Prima del montaggio
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
senza limitazioni.
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
Funzionamento a scarico d'aria
120
150
120
150
685-1090
70
mind.45
570
550
130
292
2
4
8
350
580
900
mind
500
Page 64
64
Prima del montaggio
Rendimento ottimale della cappa
aspirante:
❑
Tubo di scarico corto, liscio.
❑
Il minor numero possibile di gomiti di
tubo.
❑
Diametri di tubo possibilmente grandi e
gomiti grandi.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
❑
Tubi tondi:
Consigliamo
un diametro interno di 150 mm, e
comunque min. 120 mm..
❑
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
❑
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
❑ Fissare il tubo di scarico dell'aria al
manicotto di riduzione.
Collegamento del tubo di scarico
l 150 mm:
❑
fissare il tubo di scarico direttamente al
manicotto dell'aria.
Collegamento del tubo di scarico
l 120 mm:
❑ Fissare il manicotto di riduzione
direttamente sul manicotto dell’aria.
Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi numeri
degli accessori
alla fine di queste
istruzioni per l'uso.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 65
65
Prima del montaggio
Preparazione del muro
❑
Il muro deve essere piano e verticale.
❑
Provvedere ad un robusto fissaggio dei
tasselli.
Allacciamento elettrico
La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
del camino.
Dati elettrici:
da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
1,30 m.
In caso di necessità di allacciamento
fisso:
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.
Peso in kg:
Scarico d’aria Ricircolo d’aria
30,0 32,0
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
1. Premere e mantenere premuto il tasto 0.
2. Quando compare l'indicazione
{,
premere in aggiunta il tasto ,
finché non compare l'indicazione
ã.
Poi rilasciare i tasti.
❑
Poco dopo l'indicazione
ã scompare.
Il comando elettronico è così impostato
su funzionamento a ricircolo d'aria.
❑
Ripetendo i passi 1 e 2, il comando
elettronico viene impostato di nuovo sul
funzionamento a scarico d'aria
(indicazione nel display
#).
Commutazione scarico d'aria ricircolo d'aria
Commutazione del comando elettronico
al funzionamento a ricircolo d'aria:
❑
L'impostazione di serie è per il
funzionamento a scarico d'aria.
❑
La cappa aspirante deve essere
collegata e spenta.
Page 66
66
Montaggio
La cappa aspirante è prevista per il
montaggio sul muro della cucina.
1. Rimuovere il filtro grassi (vedi istruzioni
per l'uso).
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le
posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona
di sospensione.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante.
4. Trapanare 2 fori per la squadra d’arresto
superiore e 2 fori per la squadra di
arresto inferiore con ø 8 mm ed inserire i
tasselli a paro con il muro.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Avvitare la squadra di arresto superiore
e le due squadre di arresto inferiori.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
6. Agganciare la cappa aspirante.
Allinearla con le viti di regolazione in
altezza ed in posizione orizzontale.
Controllare se i 4 fori di fissaggio
inferiori sono tracciati correttamente,
altrimenti tracciarli di nuovo.
Page 67
Montaggio
15. Estrarre con precauzione il rivestimento
superiore del camino verso l'alto ed
avvitarlo lateralmente con 2 viti alla
squadra di arresto.
16. Rimontare il filtro grassi (vedi istruzioni
per l'uso).
12. Staccare il foglio protettivo dai due
rivestimenti del camino.
Attenzione a non danneggiare la
sensibile superficie.
13. Inserire il rivestimento superiore del
camino (fessure rivolte verso il basso)
nel rivestimento inferiore del camino.
Nell'introdurre le parti una nell'altra
è possibile evitare danni p. es.
disponendo la dima di montaggio come
protezione sullo spigolo del rivestimento inferiore del camino.
14. Inserire sotto il rivestimento completo
del camino tenendolo obliquo e poi
ruotarlo verso dietro.
1.
2.
3.
67
07. Rimuovere la cappa aspirante.
Trapanare i 4 fori di fissaggio inferiori
ø 8 mm ed inserire i tasselli a paro con
il muro.
376
74
160
10. Collegare il tubo.
11. Collegare l'alimentazione elettrica.
2.
1.
08. Appendere la cappa aspirante ed
avvitarla con le altre 4 viti.
09. Incollare una lamella protettiva su
ciascuno dei fori delle 2 viti di fissaggio
inferiori sulla griglia di protezione.
Page 68
68
Descripción del aparato Modalidades de funcionamiento
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas sóli-
das contenidas en los vahos de la cocina.
❑ La cocina queda así prácticamente libre de
grasa y olores.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de una
chimenea (por ejemplo calefacciones de gas,
gas-oil o carbón, calentadores instantáneos,
calentadores de agua), hay procurar que
exista una suficiente alimentación de aire,
necesario para el proceso de combustión del
hogar.
Este funcionamiento es posible sin peligro si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa
(0,04 mbares).
Para ello, es necesario que existan aperturas
no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas
murales para la alimentación o evacuación del
aire o también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Instrucciones de uso
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y valoraciones
a este respecto siempre habrá que tener en
cuenta todo el conjunto del sistema de
ventilación existente en la vivienda.
Esta regla no es válida para las cocinas y
placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay
que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros
antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados,
a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina
.
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un
filtro de carbón activo, no se pueden
absorber los olores producidos durante la
preparación de los alimentos.
Iluminación
Interruptor
Iluminación/
Ventilador
Rejilla del filtro
Revestimiento
en forma de
chimenea
Page 69
69
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato:
❑ Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.
No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
!suben!
Las llamas de los quemadores de gas
de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente.
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).
Placas de cocción de gas /
Cocinas de gas
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
❑ Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario
posterior.
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).
La presente campana extractora sólo
es adecuada para uso doméstico.
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
Page 70
Escalón intensivo:
Seleccionando el escalón de funcionamiento intensivo, el ventilador desarrolla su
máxima potencia. Este escalón se suele
usar sólo durante cortos períodos.
❑ Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
ilumine la letra
ç
.
❑ En caso de no desconectar manual-
mente el escalón intensivo, el ventilador
conmuta al cabo de 10 minutos
automáticamente al escalón de potencia
}
.
Funcionamiento del ventilador tras su
desconexión:
❑
Pulsar la tecla .
El ventilador funciona durante
10 minutos en el escalón de potencia
con que seleccionado, iluminándose la
indicación
!.
Una vez transcurrido este período, el
ventilador se desconecta automáticamente.
Iluminación:
❑
Pulsar brevemente la tecla
a para
activar o desactivar la iluminación.
❑
La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
❑ Ajustar la intensidad de la iluminación:
Mantener pulsada la tecla
a hasta
alcanzar la intensidad de iluminación
deseada.
Activación automática de la iluminación,
por ejemplo a través de un
temporizador:
❑ El ventilador y la iluminación tienen que
estar desconectados.
Conexión:
Pulsar simultáneamente las teclas – y
!.
❑ Al cabo de 3 segundos, la iluminación se
conecta a modo de confirmación.
Desconexión:
Repetir la operación con la iluminación
activada.
❑ Al cabo de 3 segundos, la iluminación se
desconecta a modo de confirmación.
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Manejo de la campana extractora
Señal acústica:
❑ Al pulsar una tecla se escucha una señal
acústica de confirmación.
Desactivar la señal acústica:
❑ Pulsar simultáneamente las teclas 0 y +
hasta que se produzca al cabo de tres
segundos una señal acústica.
Activar la señal acústica:
❑ Repetir la operación descrita más arriba.
Conectar el ventilador:
❑ Pulsar la tecla +.
Conectar el ventilador:
❑ Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑ Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
ventilador:
❑ Pulsar la tecla 0.
La indicación
{ se apaga al poco tiempo.
O:
❑ Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
desconecte.
La indicación
{ se apaga al poco tiempo.
70
Ilumina-
ción
Desconectar
el ventilador
Reducir la potencia del ventilador
Conectar y aumentar
la potencia del
ventilador
Pantalla de visualización de los escalones de potencia del ventilador
Ventilador - Marcha
tras desconexión
Indicación del grado
de saturación de
grasa del filtro
Page 71
71
Filtro antigrasa:
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
antiinflamable.
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de
la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Indicación del grado de
saturación de grasa del filtro:
U
En caso de estar saturados los filtros se
activa, tras desconectar el ventilador,
durante 10 segundos una señal de aviso
acústica, iluminándose en la pantalla de
visualización de la campana la letra
J.
En tal caso deberá limpiarse el filtro de la
grasa acumulada.
Limpieza del filtro antigrasa metálico:
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.
Importante:
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Filtros y mantenimiento
2. Desenganchar los filtros de su
emplazamiento.
3. Limpiar los filtros.
4. Montar los filtros limpios en su sitio.
5. Borrar la
J de la pantalla de
visualización.
❑ Pulsar la tecla
J.
Desmontar y montar los filtros antigrasa
metálicos:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desplazar los pulsadores de enclavamiento de los filtros antigrasa en dirección de la flecha hacia abajo; abatir los
filtros antigrasa hacia abajo.
Page 72
72
Indicación del grado de
saturación de grasa del filtro:
U
b
En caso de estar saturado el filtro de
carbón activo, se activa, tras desconectar
el ventilador, durante 10 segundos una
señal de aviso acústica, iluminándose en la
pantalla de visualización de la campana la
letra
J b.
En tal caso deberá sustituirse el filtro de la
grasa acumulada.
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1.
Desmontar los filtros antigrasa.
2. Oprimir las lengüetas de sujeción por
ambos lados y retirar el filtro de carbón
activo hacia abajo.
Filtros y mantenimiento
3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.
4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
5. Borrar la
J b de la pantalla de
visualización.
❑ Pulsar la tecla
J.
3.
Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
❑
El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
❑
Utilizar sólo filtros originales del
Fabricante.
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
usado:
❑
Los filtros de carbón activo no incorporan ningún tipo de material o substancia
tóxica o nociva. Por esta razón pueden
evacuarse conjuntamente con los
desechos domésticos (cubo de basura).
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Montar el filtro:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2.
Montar el filtro de carbón activo.
Page 73
73
Limpieza y cuidados
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Atención:
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
mando desplazable!
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
suave, no abrasivo.
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
microfibra.
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.
Page 74
74
Averías y perturbaciones
En caso de que en la pantalla de visualización aparezcan las letras
J o ã:
❑ Véase al respecto el capítulo «Filtros y
mantenimiento».
En caso de no poder accionar los
mandos ni activar las funciones de la
campana extractora:
❑
Dejar la campana sin corriente durante
aproximadamente 1 minuto extrayendo
el enchufe de la toma de corriente o
desconectando el fusible de la red.
Conectar a continuación la campana
extractora.
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
Ajustar la indicación del grado
de saturación del filtro
En caso de que fuera necesario modificar la
modalidad de funcionamiento de la campana extractora de evacuación del aire al
exterior a evacuación del aire al interior, hay
que modificar también la indicación del
grado de saturación del filtro, adaptándolo
a los filtros usados (véanse al respecto las
instrucciones de montaje).
N° E FD
Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.
Page 75
75
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
cocinas de gas:
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
50 mm.
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).
Page 76
76
Antes del montaje
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D
El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Funcionamiento con evacuación del
aire al exterior
mind.45
580
120
150
120
150
685-1090
130
900
mind
500
570
292
350
2
4
70
550
8
Page 77
Antes del montaje
❑ Fijar el tubo de evacuación del aire al
tubo reductor.
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:
❑
Tubo de evacuación corto y liso.
❑
Menor número de codos posible.
❑
Usar en lo posible tubos de gran diámetro, así como codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
❑
Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
❑
Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.
No deben presentar ángulos
demasiado agudos.
Diámetro 120 mm, approx. 113 cm
2
Diámetro 150 mm, approx. 177 cm
2
❑
En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
❑
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)
❑ Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
Conexión de los tubos de
evacuación
Tubo con diámetro de 150 mm:
❑
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
En caso de tubos de evacuación
con 120 mm de diámetro:
❑ Fijar directamente el tubo reductor en el
racor de empalme de la evacuación del
aire de la campana.
El kit de montaje
completo, así como
los filtros de repuesto,
se pueden adquirir en
el comercio espe-
cializado.
Las referencias
correspondientes
figuran al final de
estas instrucciones
de uso.
77
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 78
78
Antes del montaje
Preparativos en la pared
❑
La pared tiene que ser lisa y vertical.
❑
Procurar un asiento firme de los tacos
en la pared.
Conexión eléctrica
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de
puesta a tierra. La toma de corriente deberá
encontrarse o montarse directamente detrás
del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato de
la red eléctrica, antes de iniciar los trabajos
correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la
red eléctrica:
El aparato sólo deberá ser conectado a la red
eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento
de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores
con una abertura de contacto superior a
3 mm y desconexión de todas las fases. Esto
incluye interruptores LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica
Oficial o un técnico especializado del ramo, a
fin de evitar situaciones de peligro.
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
Peso en kg:
Evacuación del
aire al exterior
Recirculación del
aire
30,0 32,0
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Modificar el funcionamiento de
la campana extractora de
evacuación del aire hacia el
exterior a evacuación del aire
al interior
Modificar el mando electrónico de la
campana de funcionamiento con
evacuación del aire al exterior a
evacuación del aire al interior:
❑
La campana extractora viene ajustada
de fábrica a funcionamiento con
evacuación del aire hacia el exterior.
❑
La campana extractora tiene que estar
acoplada a la red eléctrica, pero
desconectada.
1. Pulsar la tecla «0», manteniéndola
oprimida.
2. Mientras permanezca iluminada la
indicación
{, pulsar adicionalmente la
tecla hasta que se ilumine la
indicación
ã. Soltar a continuación
todas las teclas.
❑
La indicación
ã se apaga al poco
tiempo. El mando electrónico de la
campana ha sido ajustado a
funcionamiento con evacuación del aire
hacia el interior.
❑
En caso de repetir las fases descritas en
los apartados 1 y 2, se vuelve a ajustar
la campana extractora a funcionamiento
con evacuación del aire hacia el exterior
(indicación
#).
Page 79
Montaje
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar la escuadra de soporte
superior, así como las dos escuadras de
soporte inferiores.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
6. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
de ajuste.
Verificar si los cuatro taladros para
los tornillos de sujeción están
correctamente marcados. En caso
necesario, marcarlos de nuevo.
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción.
Para facilitar el trabajo, dibujar
ligeramente en la pared los contornos
de la campana que debe engancharse
en los tornillos.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas.
El borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.
4. Practicar dos taladros para la escuadra
superior y otros dos para la escuadra
inferior de 8 mm de diámetro cada uno.
Introducir los tacos en los taladros a ras
con la pared.
79
Page 80
80
Montaje
16. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
12. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
Evite que se produzcan daños
sobre las superficies sensibles.
13. Introducir el revestimiento superior de la
chimenea (con las rendijas hacia abajo)
en el revestimiento inferior
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
14. Montar el revestimiento de chimenea
completo en posición inclinada y desplazarlo hacia atrás.
15. Desplazar cuidadosamente el
revestimiento superior de la chimenea
hacia arriba y atornillarlo lateralmente
con dos tornillos, en la escuadra de
soporte.
1.
2.
3.
376
74
160
10. Empalmar el tubo de evacuación del
aire en la campana extractora.
11. Conectar el aparato a la red eléctrica.
2.
1.
08. Enganchar la campana extractora y
fijarla con los cuatro tornillos restantes.
09.Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
07. Desmontar la campana extractora.
Practicar los cuatro taladros inferiores,
de 8 mm de diámetro, para los
tornillos de sujeción. Introducir los
tacos en los taladros a ras con la
pared.
Page 81
Περιγραφή τησ συσκευήσ
Οδηγίεσ χρήσεωσ
Τρποι λειτουργίασ
Τρποι λειτουργίασ
Λειτουργία απορρφησης ακάθαρτου
αέρα:
❑
Οι ατµοί τησ κουζίνασ απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ το φίλτρο λιπών και
καταλήγουν στο ύπαιθρο.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών τησ
κουζίνασ.
❑
Η κουζίνα παραµένει σε γενικέσ
γραµµέσ ελεύθερη απ λίπη και οσµέσ.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του απορροφητήρα
κουζίνας και την ταυτχρονη λειτουργία
εγκαταστάσεων πυράς, των οποίων ο
καπνς πρέπει να εξέρχεται µέσω
καπνοδχου (πωσ π.χ. συσκευέσ
θέρµανσησ µε αέριο, πετρέλαιο ή
κάρβουνο, θερµοσίφωνα, συσκευέσ
θέρµανσησ νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στισ εστίεσ πυράσ.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάσ δεν
υπερβεί τα 4 Pa (0,04 mbar).
Αυτ µπορεί να επιτευχθεί, ταν χάρη σε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτεσ, παράθυρα και σε συνδυασµ µε
πλαίσιο εντοιχισµού εισδου/εξδου αέρα
ή χάρη σε άλλα τεχνικά µέτρα, πωσ
αµοιβαία ασφάλιση ή παρµοια, ο αέρασ
καύσησ µπορεί να εισρέει κατπιν
ανεµπδιστα.
Σε µη επαρκή αέρα παροχής υφίσταται
κίνδυνος δηλητηρίασης απ
επαναρροφώµενα αέρια καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση τησ οριακήσ τιµήσ.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικσ
αερισµσ τησ κατοικίασ. Για τη λειτουργία
συσκευών µαγειρέµατοσ, π.χ.
σκαφοειδούσ εστίασ µαγειρέµατοσ και
κουζίνασ αερίου δεν βρίσκει εφαρµογή ο
καννασ αυτσ.
Αν ο απορροφητήρασ κουζίνασ
χρησιµοποιείται στη λειτουργία
ανακύκλωσησ αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίσ περιορισµ.
Λειτουργία ανακύκλωσης αέρα:
❑
Γι α τη λειτουργία αυτή πρέπει να
τοποθετηθεί στον απορροφητήρα ένα
φίλτρο ενεργού άνθρακα (βλ. στην
παράγραφο «Φίλτρα και συντήρηση»).
Ολκληρο το σετ τοποθέτησησ
καθώσ και τα εφεδρικά φίλτρα µπορείτε
να τα προµηθευτείτε απ τα ειδικά
καταστήµατα.
Τουσ αντίστοιχουσ κωδικούσ
εξαρτηµάτων θα τουσ βρείτε στο τέλοσ
αυτών των οδηγιών χρήσησ.
❑
Οι ατµοί τησ κουζίνασ απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ τα φίλτρα λιπών και
ενεργού άνθρακα και οδηγούνται πάλι
στην κουζίνα.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών τησ
κουζίνασ.
❑
Το φίλτρο ενεργού άνθρακα συγκρατεί
τισ οσµηρέσ ουσίεσ.
Αν δεν τοποθετηθεί φίλτρο ενεργού
άνθρακα, δεν µπορούν να προσδεθούν οι
οσµηρέσ ουσίεσ του ατµού τησ κουζίνασ.
81
Φωτισµσ
∆ιακπτησ
Φώσ/
Αεριστήρασ
Πλέγµα φίλτρου
Επένδυση τησ
"καµινάδασ"
Page 82
82
Πριν την πρώτη χρήση
Σπουδαίες υποδείξεις:
❑ Tο παρν εγχειρίδιο οδηγιών χρήσησ
ισχύει για διάφορα µοντέλα τησ
συσκευήσ. Eνδέχεται ορισµένα
µεµονωµένα χαρακτηριστικά του εξοπλισµού που περιγράφονται να µην
αφορούν τη δική σασ συσκευή.
❑ Αυτσ ο απορροφητήρασ κουζίνασ
ανταποκρίνεται στουσ σχετικούσ
κανονισµούσ ασφαλείασ.
Οι επισκευές επιτρέπεται να
εκτελούνται µνον απ τουσ ειδικούσ.
$ταν δεν γίνονται σωστά οι επισκευές,
είναι δυνατν να προκύψουν σοβαρές
ζηµιές για τον χρήστη.
Μην παρασκευάζετε ποτέ φλαµπέ
φαγητών κάτω απ τον απορροφητήρα
κουζίνασ.
Κίνδυνοσ να πάρει φωτιά το φίλτρο
! λιπών απ τισ ανερχµενεσ φλγεσ.
Οι εστίεσ πρέπει να είναι πάντοτε
καλυµµένεσ απ τα µαγειρικά σκεύη.
Η λειτουργία του απορροφητήρα
κουζίνασ πάνω απ εστία φωτιάσ µε
στερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)
επιτρέπεται µνον κάτω απ ορισµένεσ
προϋποθέσεισ (βλ. οδηγίεσ τοποθέτησησ).
Σκαφοειδείς βάσεις εστιών αερίου /
Κουζίνες αερίου
Μη λειτουργείτε λεσ τισ εστίεσ
αερίου ταυτχρονα για περισστερο
χρνο (το πολύ επί 15 λεπτά) στη µέγιστη
θερµική φρτωση, διαφορετικά υπάρχει
κίνδυνοσ εγκαυµάτων σε περίπτωση
επαφήσ των επιφανειών του περιβλήµατοσ
ή αντίστοιχα κίνδυνοσ βλάβησ του
απορροφητήρα.
Κατά τη λειτουργία του απορροφητήρα
πάνω απ βάση εστιών αερίου πρέπει σε
ταυτχρονη λειτουργία τριών και άνω
εστιών αερίου να ρυθµίστεί ο
απορροφητήρασ στη µέγιστη βαθµίδα.
❑ Προτού χρησιµοποιήσετε την καινούρ-
για συσκευή, διαβάστε µε προσοχή τισ
οδηγίεσ χρήσησ. Περιέχουν σηµαντικέσ
πληροφορίεσ για την ασφάλειά σασ
καθώσ και για τη χρήση και τη συντήρηση τησ συσκευήσ.
❑ Φυλάξτε καλά το εγχειρίδιο οδηγιών
χρήσησ και εγκατάστασησ ενδεχοµένωσ
για κάποιον επµενο χρήστη.
Aν έχει πάθει ζηµία η συσκευή, δεν
επιτρέπεται να τη χρησιµοποιήσετε.
Η σύνδεση στο δίκτυο του ηλεκτρικού
ρεύµατοσ και η θέση σε λειτουργία για
πρώτη φορά επιτρέπεται να διεξαχθούν
µνον απ τον ειδικ.
Αν το καλώδιο σύνδεσησ αυτήσ τησ
συσκευήσ είναι φθαρµένο, αυτ πρέπει να
αντικατασταθεί απ τον κατασκευαστή ή
απ την υπηρεσία τεχνικήσ εξυπηρέτησησ
πελατών ή απ παρµοια ειδικευµένο
πρσωπο, για να αποφεύγεται ο κίνδυνοσ.
Αποσύρετε τα υλικά συσκευασίασ
σύµφωνα µε τουσ κανονισµούσ (βλ.
οδηγίεσ τοποθέτησησ).
Αυτσ ο απορροφητήρασ προορίζεται
µνο για οικιακή χρήση.
Χρησιµοποιείτε τον απορροφητήρα
κουζίνασ µνον, ταν έχουν τοποθετηθεί
και βιδωθεί οι λαµπτήρεσ.
Οι καµµένοι λαµπτήρεσ θα πρέπει να
αλλάζονται αµέσωσ, ούτωσ ώστε να
αποφεύγεται η υπερφρτωση των
υπολοίπων λαµπτήρων.
Μην χρησιµοποιείτε ποτέ τον
απορροφητήρα κουζίνασ χωρίσ φίλτρο
λιπών.
Λίπη ή λάδια, τα οποία έχουν
υπερθερµανθεί, είναι δυνατν να
αναφλεχθούν εύκολα.
Γι α τον λγο αυτ τα φαγητά µε λίποσ ή
λάδι, π.χ. πατάτεσ τηγανητέσ, πρέπει να
µαγειρεύονται µνον υπ επίβλεψη.
Page 83
83
Χειρισµσ του απορροφητήρα κουζίνασ
Εντατική βαθµίδα:
Μέσω τησ εντατικήσ βαθµίδασ επιτυγχάνεται η
µεγαλύτερη ισχύσ του απορροφητήρα. Αυτή
χρειάζεται για µικρ χρονικ διάστηµα.
❑ Πατήστε το πλήκτρο + τσεσ φορέσ,
µέχρι ν' ανάψει η ένδειξη
ç
.
❑ Αν η εντατική βαθµίδα δεν τεθεί µε το
χέρι εκτσ λειτουργίασ, ττε ο
αεριστήρασ ρυθµίζεται µετά απ 10
λεπτά αυτµατα πίσω στη βαθµίδα
}
.
Περαιτέρω λειτουργία αεριστήρα:
❑ Πατήστε το πλήκτρο .
Ο αεριστήρασ λειτουργεί 10 λεπτά στην
επιλεγµένη βαθµίδα, ταυτχρονα είναι
αναµµένη η ένδειξη
!.
Κατπιν ο αεριστήρασ τίθεται αυτµατα
εκτσ λειτουργίασ.
Φωτισµς:
❑ Γι α την ενεργοποίηση και
απενεργοποίηση πατήστε για λίγο το
πλήκτρο
a.
❑ Ο φωτισµσ µπορεί να χρησιµοποιηθεί
ανά πάσα στιγµή, ακµα κι ταν ο
αεριστήρασ δεν βρίσκεται σε
λειτουργία.
❑ Ρύθµιση της φωτειντητας:
Κρατήστε το πλήκτρο
a πατηµένο,
µέχρι να επιτευχθεί η επιθυµητή
φωτειντητα.
Αυτµατη ενεργοποίηση του φωτισµού,
π.χ. µέσω χρονοδιακπτη:
❑ Ο αεριστήρασ και ο φωτισµσ δεν
πρέπει να είναι ενεργοποιηµένοι.
Ενεργοποίηση:
Πατήστε ταυτχρονα τα πλήκτρα – και
!.
❑ Μετά απ 3 δευτερλεπτα περίπου
ανάβει για επαλήθευση το φωσ.
Απενεργοποίηση:
Επαναλαµβάνετε τη διαδικασία µε
αναµµένο το φωσ.
❑ Μετά απ 3 δευτερλεπτα περίπου
σβήνει για επαλήθευση το φωσ.
Οι ατµοί κουζίνασ µπορούν να
απορροφηθούν µε τον πλέον
αποτελεσµατικτερο τρπο:
❑ θέτοντας τον αεριστήρα σε λειτουργία
κατά την έναρξη του µαγειρέµατοσ και
❑ θέτοντας τον αεριστήρα εκτς
λειτουργίας αφού παρέλθουν µερικά
λεπτά απ τη λήξη του µεγειρέµατοσ.
Ηχητικ σήµα:
❑ Κατά το πάτηµα οποιουδήποτε
πλήκτρου ηχεί για επιβεβαίωση ένα
ηχητικ σήµα.
Απενεργοποίηση του ηχητικού σήµατος:
❑ Πατήστε ταυτχρονα τα πλήκτρα 0 και
+, µέχρι να ηχήσει µετά απ περ. 3
δευτερλεπτα ένα σήµα.
Ενεργοποίηση του ηχητικού σήµατος:
❑ Επαναλαµβάνετε τη διαδικασία.
Θέση του αεριστήρα σε λειτουργία:
❑ Πατήστε το πλήκτρο +.
Ρύθµιση της επιθυµητής βαθµίδας του
αεριστήρα:
❑ Πατήστε το πλήκτρο +.
Ο αεριστήρασ ρυθµίζεται στην αµέσωσ
υψηλτερη βαθµίδα.
❑ Πατήστε το πλήκτρο –.
Ο αεριστήρασ ρυθµίζεται στην αµέσωσ
χαµηλτερη βαθµίδα.
Θέση του αεριστήρα εκτς λειτουργίας:
❑ Πατήστε το πλήκτρο 0.
Η ένδειξη { σβήνει µετά απ λίγο
χρνο.
Ή:
❑ Πατήστε το πλήκτρο – τσεσ φορέσ,
µέχρι να τεθεί ο αεριστήρασ εκτσ
λειτουργίασ.
Η ένδειξη { σβήνει µετά απ λίγο
χρνο.
Ένδειξη βαθµίδων του αεριστήρα
Φώσ
Αεριστήρασ
- Off
Θέση του
αεριστήρα σε
χαµηλτερη
βαθµίδα
Περαιτέρω
λειτουργία του
αεριστήρα
Ένδειξη
κορεσµού των
φίλτρων
= Θέση του αεριστήρα σε
λειτουργία και σε
υψηλτερη βαθµίδα
Page 84
84
Φίλτρα λιπών:
Γι α την πρσληψη των λιπαρών συστατικών
του ατµού της κουζίνας έχουν τοποθετηθεί
στη συσκευή µεταλλικά φίλτρα λιπών.
Τα φύλλα των φίλτρων αποτελούνται απ
µέταλλο που δεν καίγεται.
Προσοχή:
Με την αύξηση του κορεσµού των φίλτρων
µε κατάλοιπα που περιέχουν λίποσ,
αυξάνεται η δυναττητα ανάφλεξησ αυτού
και µπορεί να εµποδίζεται η λειτουργία του
απορροφητήρα.
Σηµαντικ:
Καθαρίζοντασ έγκαιρα τα µεταλλικά φίλτρα
λιπών, προλαµβάνετε τον κίνδυνο πυρκαϊάσ,
ο οποίοσ µπορεί να προκύψει απ τη
θερµική συµφρηση κατά το τηγάνισµα σε
φριτέζα ή τηγάνι.
Ένδειξη κορεσµού των φίλτρων:
U
Σε περίπτωση κορεσµού των φίλτρων λιπών
ηχεί µετά τη θέση του αεριστήρα εκτσ
λειτουργίασ επί 10 δευτερλεπτα ένα σήµα
και η ένδειξη
J
ανάβει. Το αργτερο σ'
αυτή την περίπτωση θα πρέπει να
καθαρίσετε τα φίλτρα λιπών.
Καθαρισµς των µεταλλικών φίλτρων λιπών:
❑ Μπορείτε να καθαρίσετε τα φίλτρα
πλένοντάσ τα στο πλυντήριο πιάτων,
πράγµα το οποίο µωσ είναι δυνατν να
προκαλέσει ελαφρύ ξεθώριασµα των
φίλτρων.
Σηµαντικ:
Μεταλλικά φίλτρα λιπών, τα οποία έχουν
κορεσθεί ισχυρά, δεν πρέπει να
πλένονται στο πλυντήριο πιάτων µαζί µε
σκεύη.
❑ Σε περίπτωση καθαρισµού των φίλτρων
στο χέρι, τοποθετείτε τα φίλτρα µέσα σε
καυτ διάλυµα απορρυπαντικού, ούτωσ
ώστε να µαλακώσουν οι ρύποι.
Μη χρησιµοποιείτε ισχυρά διαβρωτικά
απορρυπαντικά που περιέχουν οξέα ή
βάσεισ. Κατπιν βουρτσίζετε τα φίλτρα,
τα ξεπλένετε καλά και τ' αφήνετε να
στραγγίσουν.
2. Ξεκρεµάστε τα φίλτρα λιπών.
3. Καθαρίζετε τα φίλτρα λιπών.
4. Τοποθετείτε τα καθαρισµένα φίλτρα
λιπών πάλι στη συσκευή. Απεικνιση 2.
5. Σβήνετε την ένδειξη
J.
❑ Πατάτε το πλήκτρο J.
Φίλτρα και συντήρηση
Αφαίρεση και τοποθέτηση των µεταλλικών
φίλτρων λιπών:
Προσοχή: Οι λαµπτήρεσ αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Τραβήξτε το κούµπωµα στα φίλτρα λιπών
στην κατεύθυνση του βέλολυσ προσ τα
κάτω και ανοίξτε τα φίλτρα λιπών.
Page 85
85
Φίλτρα και συντήρηση
Ένδειξη κορεσµού του φίλτρου:
U
b
Σε περίπτωση κορεσµού του φίλτρου
ενεργού άνθρακα ηχεί µετά τη θέση του
αεριστήρα εκτσ λειτουργίασ επί 10
δευτερλεπτα ένα σήµα και η ένδειξη
Jbανάβει.Το αργτερο σ' αυτή την
περίπτωση θα πρέπει να αλλάξετε το
φίλτρο ενεργού άνθρακα.
Aφαίρεση του φίλτρου ενεργού άνθρακα:
1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιέζετε τισ γλώσσεσ και απ τισ δύο
πλευρέσ προσ τα µέσα και αφαιρείτε το
φίλτρο ενεργού άνθρακα, τραβώντασ
το προσ τα κάτω.
3. Ασφαλίζετε τισ γλώσσεσ και απ τισ δύο
πλευρέσ.
4. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών (βλ. στην παράγραφο "Αφαίρεση
και τοποθέτηση των µεταλλικών
φίλτρων λιπών").
5. Σβήνετε την ένδειξη
J b.
❑ Πατάτε το πλήκτρο
J
.
3. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών.
Αλλαγή του φίλτρου ενεργού άνθρακα:
❑ Το φίλτρο ενεργού άνθρακα µπορείτε
να το προµηθευτείτε απ τα ειδικά
καταστήµατα (βλ. ειδικά εξαρτήµατα).
❑ Χρησιµοποιείτε µνον αυθεντικά
φίλτρα.
Έτσι εξασφαλίζεται η σωστή λειτουργία
τησ συσκευήσ.
Απσυρση του παλιού φίλτρου ενεργού
άνθρακα:
❑ Τα φίλτρα ενεργού άνθρακα δεν
περιέχουν βλαβερέσ ουσίεσ. Μπορείτε
π.χ. να τα αποσύρετε ωσ απορρίµµατα
τησ κατηγορίασ "Υπλοιπα
απορρίµµατα".
Φίλτρο ενεργού άνθρακα:
Γι α τη συγκράτηση των οσµηρών ουσιών
κατά τη λειτουργία ανακύκλωσης αέρα.
Προσοχή:
Με την αύξηση του κορεσµού των
φίλτρων µε κατάλοιπα που περιέχουν
λίποσ, αυξάνεται η δυναττητα ανάφλεξησ
αυτού και µπορεί να εµποδίζεται η
λειτουργία του απορροφητήρα.
Σηµαντικ:
Με την έγκαιρη αλλαγή του φίλτρου
ενεργού άνθρακα προλαµβάνεται ο
κίνδυνοσ πυρκαϊάσ, ο οποίοσ µπορεί να
προκύψει λγω συµφρησησ τησ
θερµτητασ κατά το τηγάνισµα ή ψήσιµο.
Τοποθέτηση:
Προσοχή: Οι λαµπτήρεσ αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην
παράγραφο "Αφαίρεση και τοποθέτηση
των µεταλλικών φίλτρων λιπών").
2. Τοποθετείτε στη συσκευή το φίλτρο
ενεργού άνθρακα.
Page 86
86
Καθαρισµσ και περιποίηση
Αποµονώνετε τον απορροφητήρα
κουζίνας απ το ηλεκτρικ ρεύµα
τραβώντας το φις απ την πρίζα ή
αντίστοιχα κατεβάζοντας την ασφάλεια.
❑
Κατά τον καθαρισµ των φίλτρων λιπών
καθαρίζετε το λίποσ που έχει επικαθίσει
στα προσιτά για σασ τµήµατα του
περιβλήµατοσ τησ συσκευήσ.
Έτσι αντιµετωπίζεται ο κίνδυνοσ
πυρκαϊάσ και διατηρείται η οµαλή
λειτουργία τησ συσκευήσ.
❑
Γι α τον καθαρισµ του απορροφητήρα
κουζίνασ χρησιµοποιείτε ζεστ διάλυµα
απορρυπαντικού ή ένα ήπιο µέσο
καθαρισµού τζαµιών.
❑
Μην ξύνετε ξεραµένουσ ρύπουσ, αλλά
µαλακώστε τουσ µε βρεγµένο πανί.
❑
Μη χρησιµοποιείτε διαβρωτικά µέσα
ούτε σφουγγάρια που προκαλούν
αµυχέσ.
❑
Υπδειξη: Μη χρησιµοποιείτε αλκολη
(οινπνευµα) για τον καθαρισµ των
πλαστικών επιφανειών, διτι θα
µπορούσαν να προκύψουν θαµπά
σηµεία.
Προσοχή! Αερίζετε επαρκώσ την
κουζίνα και αποφεύγετε την ανοιχτή
φλγα.
Καθαρίζετε τα πλήκτρα χειρισµού µνο
µε διάλυµα ήπιου απορρυπαντικού πιάτων
και µε ένα µαλακ, βρεγµένο πανί.
Μη χρησιµοποιήσετε για τα πλήκτρα
χειρισµού απορρυπαντικ για ανοξείδωτο
χάλυβα.
Επιφάνειες απ ανοξείδωτο χάλυβα:
❑
Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ
απορρυπαντικ για επιφάνειεσ απ
ανοξείδωτο χάλυβα.
❑
Καθαρίζετε µνο στην κατεύθυνση
τριψίµατοσ των επιφανειών.
Μην καθαρίζετε τισ επιφάνειεσ απ
ανοξείδωτο χάλυβα µε σφουγγάρια που
προκαλούν αµυχέσ ούτε µε µέσα
καθαρισµού που περιέχουν άµµο, σδα,
οξέα ή χλώριο!
Αλουµινένιες επιφάνειες:
❑ Χρησιµοποιείτε µαλακ πανί
καθαρισµού τζαµιών ή πανί απ
µικροΐνεσ που δεν χνουδιάζει.
❑ Μη χρησιµοποιείτε στεγνά πανιά.
❑ Χρησιµοποιείτε ένα ήπιο
απορρυπαντικ τζαµιών.
❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά
απορρυπαντικά που περιέχουν οξέα ή
βάσεισ.
❑ Μη χρησιµοποιείτε µέσα τριψίµατοσ.
Αλλαγή των λαµπτήρων
3. Αλλάζετε τον λαµπτήρα αλογνου
(κοινσ λαµπτήρασ αλογνου του
εµπορίου, 12 Volt, το πολύ 20 Watt,
ντουί G4).
Προσοχή: Ντουί µε φισ.
Γι α να πιάσετε τον λαµπτήρα,
χρησιµοποιείτε ένα καθαρ πανί.
4. Ξανακουµπώνετε τον δακτύλιο του
λαµπτήρα. Απεικνιση.
5. Αποκαθιστάτε την τροφοδοσία µε
ηλεκτρικ ρεύµα, βάζοντασ το φισ πάλι
µέσα στην πρίζα ή ανεβάζοντασ την
ασφάλεια.
Υπδειξη: Σε περίπτωση που δεν
λειτουργεί ο φωτισµσ, ελέγχετε, αν
έχουν τοποθετηθεί σωστά οι λαµπτήρεσ.
1. Θέτετε τον απορροφητήρα κουζίνασ
εκτσ λειτουργίασ και τον
αποµονώνετε απ το ηλεκτρικ ρεύµα
τραβώντασ το φισ απ την πρίζα ή
κατεβάζοντασ την ασφάλεια.
Οι λαµπτήρεσ αλογνου θερµαίνονται
πολύ κατά λειτουργία. Κίνδυνοσ
εγκαυµάτων υφίσταται επίσησ και µετά την
πάροδο κάµποσου χρνου απ τη θέση
τησ συσκευήσ εκτσ λειτουργίασ.
2. Αφαιρείτε τον δακτύλιο του λαµπτήρα
µε ένα κατσαβίδι ή κάτι παρµοιο.
Page 87
87
Βλάβες
$ταν εµφανίζεται στην ένδειξη έναJή ã
❑ Βλ. στο κεφάλαιο "Φίλτρα και
συντήρηση".
$ταν δεν µπορείτε να χειριστείτε τον
απορροφητήρα κουζίνας:
❑ Αποµονώνετε τον απορροφητήρα για 1
λεπτ περίπου απ το ρεύµα,
τραβώντασ το φισ απ την πρίζα ή
αντίστοιχα κατεβάζοντασ την ασφάλεια.
Κατπιν θέτετε τη συσκευή εκ νέου σε
λειτουργία.
Σε περίπτωση που έχετε τυχν απορίεσ ή
ταν παρουσιαστούν βλάβεσ, πρέπει να
καλέσετε την Υπηρεσία Τεχνικήσ
Εξυπηρέτησησ Πελατών.
(Βλ. στον Πίνακα Υπηρεσιών Τεχνικήσ
Εξυπηρέτησησ Πελατών).
Κατά την κλήση παρακαλείσθε να δώσετε
τουσ εξήσ αριθµούσ:
Αριθµσ Ε FD
Αναγράψτε τουσ αριθµούσ στα παραπάνω
σηµεία. Οι αριθµοί βρίσκονται στην
πινακίδα τύπου στον εσωτερικ χώρο του
απορροφητήρα και µπορείτε να τουσ
δείτε, αφού αφαιρέσετε το πλέγµα του
φίλτρου.
Ρύθµιση της ένδειξης
κορεσµού των φίλτρων
Σε περίπτωση που είναι απαραίτητη η
ρύθµιση του είδουσ λειτουργίασ
(απορρφηση ακάθαρτου αέρα/λειτουργία
ανακύκλωσησ αέρα), πρέπει να ρυθµιστεί
ανάλογα και η ένδειξη κορεσµού για τα
φίλτρα (βλ. στισ Οδηγίεσ τοποθέτησησ).
Page 88
88
Οδηγίεσ Τοποέτησησ:
Σηµαντικέσ υποδείξεισ
Επιπλέον υποδείξεις για συσκευές
µαγειρέµατος µε αέριο:
Κατά την τοποθέτηση των εστιών
αερίου πρέπει να τηρούνται οι σχετικέσ
εθνικέσ νοµικέσ διατάξεισ (π.χ. στη
Γερµανία: Τεχνικοί Κανονισµοί
Εγκατάστασησ Αερίου TRGI).
Πρέπει να προσέξετε τισ εκάστοτε
ισχύουσεσ προδιαγραφέσ τοποθέτησησ
και τισ υποδείξεισ τοποθέτησησ των
κατασκευαστών συσκευών αερίου.
Ο απορροφητήρασ κουζίνασ
επιτρέπεται να τοποθετηθεί µνον στη
µία πλευρά του δίπλα σε υψηλ ερµάριο ή
σε υψηλ τοίχο. Η απσταση πρέπει να
είναι τουλάχιστον 50 mm.
Ελάχιστη απσταση σε εστίεσ αερίου
µεταξύ τησ πάνω άκρησ του φορέα
σκευών και τησ κάτω άκρησ του
απορροφητήρα: 650 mm, απεικ. 1.
Οι παλιέσ συσκευέσ δεν αποτελούν
άχρηστα απορρίµµατα. Με την απσυρσή
τουσ σύµφωνα µε τουσ κανονισµούσ για
την προστασία του περιβάλλοντοσ
µπορούν να επαναποκτηθούν πολύτιµεσ
πρώτεσ ύλεσ.
Προτού αποσύρετε την παλιά συσκευή,
πρέπει να την αχρηστέψετε.
Η συσκευασία προστατεύει την
καινούργια σασ συσκευή κατά τη
µεταφορά µέχρι το σπίτι σασ. λα τα
χρησιµοποιούµενα υλικά συσκευασίασ
είναι αβλαβή για το περιβάλλον και
µπορούν να ξαναχρησιµοποιηθούν.
Παρακαλούµε να συντελέσετε κι εσείσ
στην προστασία του περιβάλλοντοσ και ν'
αποσύρετε τη συσκευασία µε τρπο
αβλαβή για το περιβάλλον.
Γι α τουσ επίκαιρουσ τρπουσ απσυρσησ
παρακαλείσθε να ζητήσετε πληροφορίεσ
απ το ειδικ κατάστηµα, απ το οποίο
αγοράσατε τη συσκευή ή απ τη ∆ηµοτική
ή Κοινοτική Αρχή τησ περιοχήσ σασ.
Ο απορροφητήρασ κουζίνασ µπορεί να
χρησιµοποιηθεί στη λειτουργία
απορρφησησ ακάθαρτου αέρα και στη
λειτουργία ανακύκλωσησ αέρα.
Ο απορροφητήρασ κουζίνασ πρέπει να
τοποθετείται πάντοτε πάνω απ το
κέντρο τησ εστίασ.
Ελάχιστη απσταση µεταξύ των
εστιών ηλεκτρικήσ κουζίνασ και τησ κάτω
άκρησ του απορροφητήρα: 550 mm,
απεικνιση 1.
Πάνω απ εστίεσ φωτιάσ για στερεά
καύσιµα, απ τισ οποίεσ µπορεί να
προκύψει κίνδυνοσ πυρκαϊάσ (π.χ. απ
σπινθήρεσ) η τοποθέτηση του
απορροφητήρα κουζίνασ επιτρέπεται
µνον, ταν η εστία φωτιάσ καλύπτεται µε
κλειστ κάλυµµα που δεν µπορεί να
αφαιρεθεί και τηρούνται οι ειδικέσ για την
εκάστοτε χώρα προδιαγραφέσ. Αυτσ ο
περιορισµσ δεν ισχύει για κουζίνεσ
αερίου και σκαφοειδείσ εστίεσ
µαγειρέµατοσ µε αέριο.
σο µικρτερη είναι η απσταση
ανάµεσα στον απορροφητήρα και τισ
εστίεσ τσο µεγαλύτερη είναι η
πιθαντητα να σχηµατισθούν στην κάτω
επιφάνεια του απορροφητήρα κουζίνασ
σταγνεσ νερού απ τον ανερχµενο
υδρατµ.
Page 89
89
Πριν την τοποθέτηση
Ο ακάθαρτοσ αέρασ διοχετεύεται µέσω
µιασ καταπακτήσ προσ τα πάνω ή
καταλήγει απευθείασ στο ύπαιθρο
διαµέσου του εξωτερικού τοίχου.
D
Ο ακάθαρτοσ αέρασ δεν επιτρέπεται
να διοχετεύεται ούτε σε καπνοδχο
βρισκµενη σε λειτουργία, απ την οποία
εξέρχεται καπνσ ή καυσαέρια ούτε σε
αγωγ, ο οποίοσ χρησιµεύει για την
εξαέρωση χώρων µε εστίεσ φωτιάσ.
Κατά την απαγωγή του ακάθαρτου αέρα
πρέπει να τηρούνται οι υπηρεσιακές και
νοµικές προδιαγραφές (π.χ. εθνικές
πολεοδοµικές διατάξεις).
Για τη διοχέτευση του ακάθαρτου αέρα σε
καπνοδχουσ για την έξοδο καπνού ή
καυσαερίων, οι οποίεσ βρίσκονται εκτσ
λειτουργίασ, απαιτείται η συγκατάθεση
του αρµδιου εργοδηγού
καπνοδοχοκαθαριστών.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του
απορροφητήρα κουζίνας και την
ταυτχρονη λειτουργία εγκαταστάσεων
πυράς, των οποίων ο καπνς πρέπει να
εξέρχεται µέσω καπνοδχου (πωσ π.χ.
συσκευέσ θέρµανσησ µε αέριο, πετρέλαιο
ή κάρβουνο, θερµοσίφωνα, συσκευέσ
θέρµανσησ νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στισ εστίεσ πυράσ.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάσ δεν
υπερβεί τα 4 Pa (0,04 mbar).
Αυτ µπορεί να επιτευχθεί, ταν χάρη σε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτεσ, παράθυρα και σε συνδυασµ µε
πλαίσιο εντοιχισµού εισδου/εξδου αέρα
ή χάρη σε άλλα τεχνικά µέτρα, πωσ
αµοιβαία ασφάλιση ή παρµοια, ο αέρασ
καύσησ µπορεί να εισρέει κατπιν
ανεµπδιστα.
Σε µη επαρκή αέρα παροχής υφίσταται
κίνδυνος δηλητηρίασης απ
επαναρροφώµενα αέρια καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση τησ οριακήσ τιµήσ.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικσ
αερισµσ τησ κατοικίασ. Για τη λειτουργία
συσκευών µαγειρέµατοσ, π.χ.
σκαφοειδούσ εστίασ µαγειρέµατοσ και
κουζίνασ αερίου δεν βρίσκει εφαρµογή ο
καννασ αυτσ.
Αν ο απορροφητήρασ κουζίνασ
χρησιµοποιείται στη λειτουργία
ανακύκλωσησ αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίσ περιορισµ.
Σε περίπτωση που ο ακάθαρτος αέρας
εξέρχεται δια του εξωτερικού τοίχου,
πρέπει να χρησιµοποιείται πλαίσιο
εντοιχισµού τηλεσκοπικού τύπου.
Λειτουργία απορρφησης ακάθαρτου
αέρα
mind.45
580
120
150
120
150
685-1090
130
900
mind
500
570
292
350
2
4
70
550
8
Page 90
90
Πριν την τοποθέτηση
Ιδανική απδοση του απορροφητήρα
κουζίνας:
❑
Κοντσ, λείοσ σωλήνασ απορρφησησ
ακάθαρτου αέρα.
❑
Κατά το δυνατν λιγτερεσ γωνιακέσ
συνδέσεισ.
❑
Κατά το δυνατν σωλήνασ µεγάλησ
διαµέτρου και µεγάλεσ γωνιακέσ
συνδέσεισ των σωλήνων.
Η χρήση µακριών, τραχέων σωλήνων
απαγωγής, πολλών γωνιών ή σωλήνων
µικρτερης διαµέτρου οδηγεί σε
απκλιση απ την ιδανική απδοση
αέρα και ταυτχρονα σε αύξηση των
θορύβων.
❑
Κυλινδρικοί σωλήνες:
Συνιστούµε
εσωτερική διάµετρο 150 mm, ωστσο
τουλάχιστον 120 mm.
❑
Οι επίπεδες δίοδοι πρέπει να έχουν
εσωτερική εγκάρσια τοµή ιστιµη µε
αυτή κυλινδρικών σωλήνων.
∆εν πρέπει να έχουν οξείες αλλαγές
κατεύθυνσης.
∆ιάµετροσ 120 mm, περ. 113 cm
2
∆ιάµετροσ 150 mm, περ. 177 cm
2
❑
Σε περίπτωση απκλισης της
διαµέτρου των σωλήνων: Τοποθετείτε
στεγανοποιητικέσ λωρίδεσ.
❑
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα φροντίζετε για την
επαρκή εισροή αέρα.
Λειτουργία ανακύκλωσης αέρα
❑ Με φίλτρο ενεργού άνθρακα, ταν δεν
υπάρχει δυναττητα για τη λειτουργία
απορρφησησ ακάθαρτου αέρα.
Σύνδεση σωλήνα απορρφησης
ακάθαρτου αέρα, διαµέτρου 150 mm:
❑
Στερεώστε τον σωλήνα απορρφησησ
ακάθαρτου αέρα απευθείασ στη
σύνδεση.
Σύνδεση σωλήνα απορρφησης
ακάθαρτου αέρα, διαµέτρου 120 mm:
❑ Στερεώστε το στµιο αναγωγήσ
απευθείασ στο στµιο αέρα.
❑ Στερεώστε τον σωλήνα απορρφησησ
ακάθαρτου αέρα στο στµιο αναγωγήσ.
Ολκληρο το
σετ τοποθέτησησ
µπορείτε να το
προµηθευτείτε
απ τα ειδικά
καταστήµατα.
Τουσ αντίστοιχουσ
κωδικούσ
εξαρτηµάτων θα
τουσ βρείτε στο
τέλοσ αυτών των
οδηγιών χρήσησ.
mind.120
760-1200
248
350
580
550
900
570
70
2
9
2
mind
500
Page 91
91
Προετοιµασία του τοίχου
❑
Ο τοίχοσ πρέπει να είναι επίπεδοσ και
κάθετοσ.
❑
Η σταθερτητα των ούπατ πρέπει να
είναι εξασφαλισµένη.
Πριν την τοποθέτηση
Σύνδεση στο δίκτυο του
ηλεκτρικού ρεύµατοσ
Ο απορροφητήρας κουζίνας επιτρέπεται
να συνδεθεί στο δίκτυο του ηλεκτρικού
ρεύµατοσ µνον µέσω πρίζασ σούκο,
εγκατεστηµένησ σύµφωνα µε τισ
ισχύουσεσ προδιαγραφέσ.
Η πρίζα σούκο πρέπει να είναι κατά το
δυνατν τοποθετηµένη ακριβώσ πίσω απ
την επένδυση τησ "καµινάδασ".
Ηλεκτρολογικά χαρακτηριστικά:
Είναι καταχωρηµένα στην πινακίδα τύπου
που βλέπετε µετα την αφαίρεση του
πλαίσιου φίλτρου – στο εσωτερικ τησ
συσκευήσ –.
Σε περίπτωση επισκευών πρέπει
γενικά να αποµονώνεται η συσκευή απ
το ρεύµα.
Μήκος του αγωγού σύνδεσης: 1,30 m.
Σε περίπτωση απαιτούµενης µονίµου
σύνδεσης:
Ο απορροφητήρασ κουζίνασ επιτρέπεται
να συνδεθεί στο δίκτυο του ηλεκτρικού
ρεύµατοσ σε κάθε περίπτωση µνον απ
αδειούχο ηλεκτρολγο που είναι
καταχωρηµένοσ στην αρµδια υπηρεσία
παροχήσ ηλεκτρικού ρεύµατοσ (∆.Ε.Η.).
Απ την πλευρά τησ εγκατάστασησ πρέπει
να προβλεφθεί µία διάταξη αποµνωσησ.
Ωσ διατάξεισ αποµνωσησ ισχύουν
διακπτεσ µε διάκενο επαφήσ άνω των
3 mm και διακοπή σε λουσ τουσ πλουσ.
Σ' αυτέσ ανήκουν οι διακπτεσ LS και οι
προστατευτικέσ διατάξεισ.
Αν το καλώδιο σύνδεσησ αυτήσ τησ
συσκευήσ είναι φθαρµένο, αυτ πρέπει να
αντικατασταθεί απ τον κατασκευαστή ή
απ την υπηρεσία τεχνικήσ εξυπηρέτησησ
πελατών ή απ παρµοια ειδικευµένο
πρσωπο, για να αποφεύγεται ο κίνδυνοσ.
Αυτσ ο απορροφητήρασ κουζίνασ
ανταποκρίνεται στισ διατάξεισ τησ ΕΚ περί
αντιπαρασιτικών συστηµάτων.
Βάρος σε kg
Ακάθαρτος
αέρας
Ανακυκλωµένος
αέρας
30,0 32,0
Επιφυλασσµεθα για αλλαγέσ κατασκευήσ στα
πλαίσια τησ τεχνικήσ προδου.
Ρύθµιση απ τη λειτουργία
απορρφησησ ακάθαρτου
αέρα στη λειτουργία
ανακύκλωσησ αέρα
Ρύθµιση του ηλεκτρονικού συστήµατος
ελέγχου στη λειτουργία ανακύκλωσης
αέρα:
❑
Ο απορροφητήρασ είναι ρυθµισµένοσ
απ το εργοστάσιο στη λειτουργία
απορρφησησ ακάθαρτου αέρα.
❑
Ο απορροφητήρασ πρέπει να έχει
συνδεθεί και να βρίσκεται εκτσ
λειτουργίασ.
1. Πατήστε το πλήκτρο 0 και κρατήστε το.
2.
Ενώ είναι αναµµένη ή ένδειξη {,
πατήστε επιπλέον το πλήκτρο
,
µέχρι ν' ανάψει η ένδειξη ã. Αφήστε
κατπιν το πλήκτρο ελεύθερο
.
❑
Η ένδειξη ã σβήνει µετά απ λίγο
χρνο. Το ηλεκτρονικ σύστηµα
ελέγχου ρυθµίστηκε στη λειτουργία
ανακύκλωσησ αέρα.
❑
Επαναλαµβάνοντασ τα βήµατα 1 και 2,
το ηλεκτρονικ σύστηµα ελέγχου
ρυθµίζεται πάλι στη λειτουργία
απορρφησησ ακάθαρτου αέρα
(ένδειξη
#).
Page 92
92
Τοποθέτηση
Ο απορροφητήρας κουζίνας προορίζεται
για την τοποθέτηση σε τοίχο τησ
κουζίνασ.
1. Αφαιρέστε το φίλτρο λιπών (βλ. στισ
Οδηγίεσ χρήσησ).
2. Σχεδιάστε στον τοίχο απ το ταβάνι
µέχρι την κάτω άκρη του
απορροφητήρα µία κεντρική γραµµή.
3. Με τη βοήθεια του χναριού χαράξτε
στον τοίχο τισ θέσεισ για τισ βίδεσ και,
για διευκλυνση στο κρέµασµα, το
περίγραµµα τησ περιοχήσ ανάρτησησ.
Προσέξτε την ελάχιστη απσταση
µεταξύ εστιών και απορροφητήρα
κουζίνασ των 550 mm στην περίπτωση
ηλεκτρικών εστιών ή αντίστοιχα των
650 mm στην περίπτωση εστιών αερίου.
Η κάτω άκρη του χναριού ανταποκρίνεται
στην κάτω του απορροφητήρα.
4. Ανοίξτε 2 τρύπεσ για την πάνω και
2 τρύπεσ για την κάτω γωνιά
συγκράτησησ µε διάµετρο 8 mm και
τοποθετήστε µέσα σ' αυτέσ ούπατ
πρσωπο µε πρσωπο µε τον τοίχο.
6. Κρεµάστε τον απορροφητήρα.
Ευθυγραµµίστε τον στο ύψοσ και στην
οριζντια θέση µε τισ βίδεσ ρύθµισησ.
.
Εξετάστε αν οι 4 κάτω τρύπεσ
στερέωσησ είναι σωστά σχεδιασµένεσ,
ενδεχοµένωσ τισ σχεδιάζετε εκ νέου.
Υπδειξη: Προσέξτε τα µέρη ειδικών
εξαρτηµάτων, τα οποία πρέπει
ενδεχοµένωσ να τοποθετηθούν.
5. Βιδώστε τισ πάνω και τισ δύο κάτω
γωνιέσ συγκράτησησ.
15
2
3
2
376
74
mind. 550 Elektro
mind. 650 Gas
300
160
270
454
Page 93
93
Τοποθέτηση
15. Τραβήξτε την πάνω επένδυση τησ
"καµινάδασ" προσεκτικά προσ τα πάνω
και βιδώστε την µε 2 βίδεσ στα πλάγια
στισ γωνιέσ συγκράτησησ.
16. Επανατοποθετήστε το φίλτρο λιπών
(βλ. στισ Οδηγίεσ χρήσησ).
12. Αφαιρέστε το προστατευτικ, λεπτ
πλαστικ φύλλο και απ τισ δύο
επενδύσεισ τησ "καµινάδασ".
Αποφεύγετε ζηµιέσ των
ευαισθήτων επιφανειών.
13. Ωθήστε την πάνω επένδυση τησ
"καµινάδασ" (σχισµέσ προσ τα κάτω)
µέσα στην κάτω επένδυση τησ
"καµινάδασ", ώστε να τοποθετηθεί η
πάνω επένδυση µέσα στην κάτω.
Αποφεύγετε τισ αµυχέσ κατά την
τοποθέτηση των επενδύσεων τη µία
µέσα στην άλλη, βάζοντασ π.χ. το
χνάρι τοποθέτησησ ωσ προστασία
πάνω απ την άκρη τησ κάτω
επένδυσησ τησ "καµινάδασ".
14. Τοποθετήστε ολκληρη την επένδυση
τησ "καµινάδασ" λοξά και στρέψτε την
προσ τα πίσω.
1.
2.
3.
376
74
160
10. Κάνετε τη σύνδεση του σωλήνα.
11. Κάνετε την ηλεκτρική σύνδεση.
2.
1.
08. Κρεµάστε τον απορροφητήρα και
βιδώστε τον µε τισ υπλοιπεσ 4 βίδεσ.
09. Κολλήστε επάνω στο προστατευτικ
πλέγµα απ ένα προστατευτικ, λεπτ
πλαστικ φύλλο πάνω απ τισ τρύπεσ
των 2 κάτω βιδών στερέωσησ.
07. Πάρτε τον απορροφητήρα κουζίνασ.
Ανοίξτε τισ 4 κάτω τρύπεσ στερέωσησ
µε διάµετρο 8 mm και τοποθετήστε
µέσα σ' αυτέσ τα ούπατ πρσωπο µε
πρσωπο µε τον τοίχο.πρσωπο µε
τον τοίχο.
Page 94
94
Notizen
Page 95
95
351210
Z5114X5
2x
1 2 3
10x
4 5 6
2x
Page 96
5750 207 759
Printed in Germany 1204 Es.
Noch Fragen? Sie erreichen uns:
Postfach 83 01 01 Quellenstraße 2 Per Telefon:
D-81701 München A-1100 Wien
Fax: +49 (0) 89 /45 90-35 32 Fax: +43 (0) 1/ 6 0575-5 12 60
Internet: www.neff.de Internet: www.neff.at
€ 0,12/min. DTAG
Für Österreich:
Tel: 0810/ 70 04 00
zum Regionaltarif
Loading...
