de Gebrauchs- und
Montageanleitung
en Operating and
installation instructions
fr Notice de montage
et d’utilisation
nl Gebruiks- en
montageaanwijzing
it Istruzioni per l’uso
e l’installatore
es Instrucciones de uso
y montaje
el
Οδηγίες χρήσης και
τοποθέτησης
D79M5 . .
D96M5 . .
D99M5 . .
Page 2
2
de
Seite 03–13
en
page 14 – 24
fr
page 25 – 35
nl
pagina 36 – 46
it
pagina 47 – 57
es
página 58 – 68
el Σελίδα
69 – 79

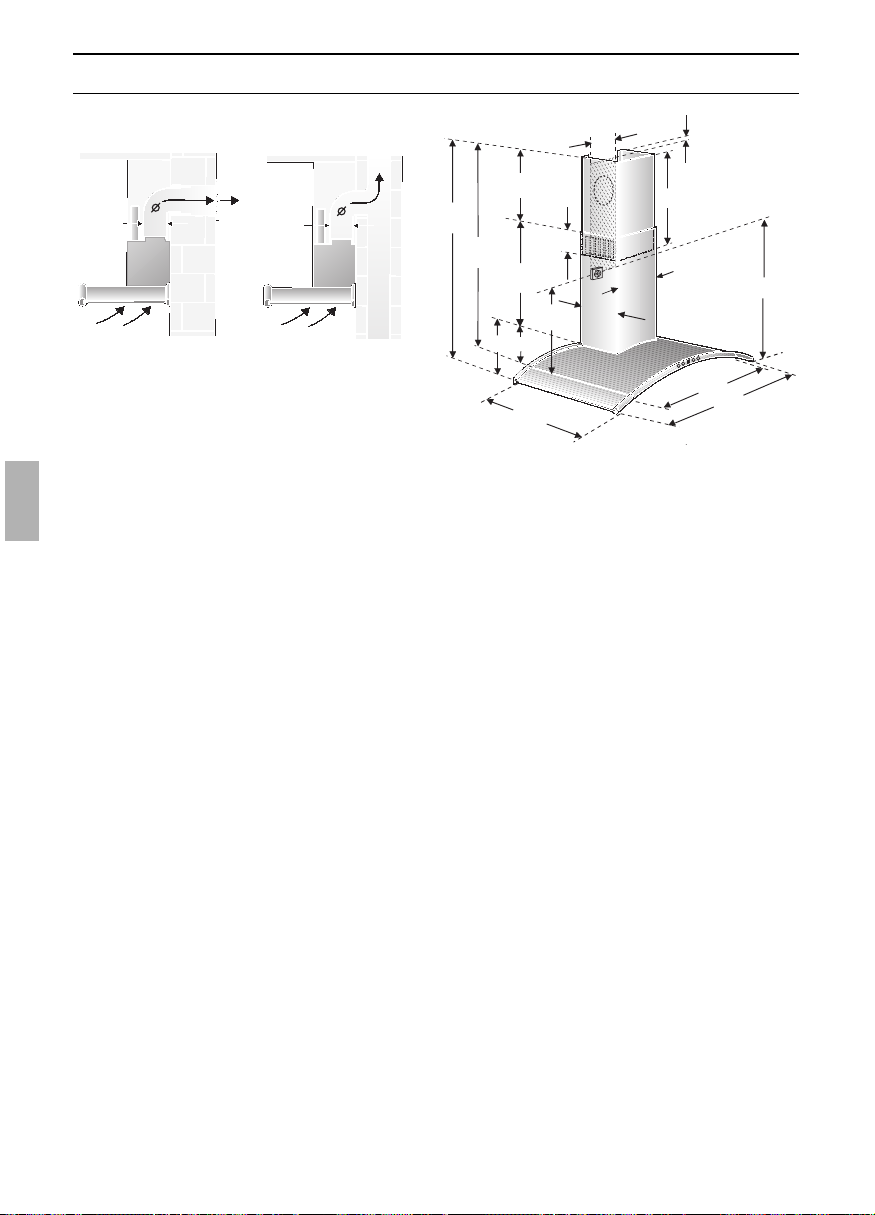

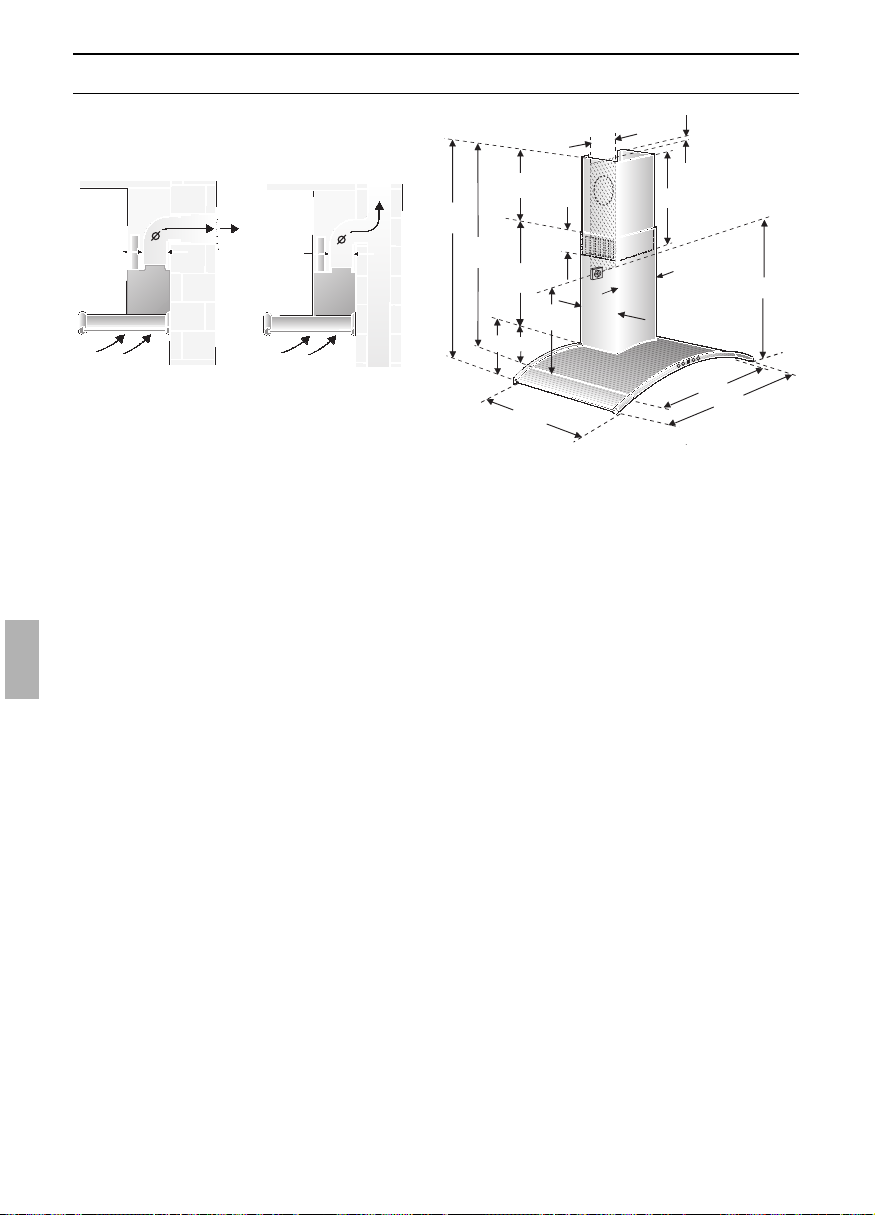

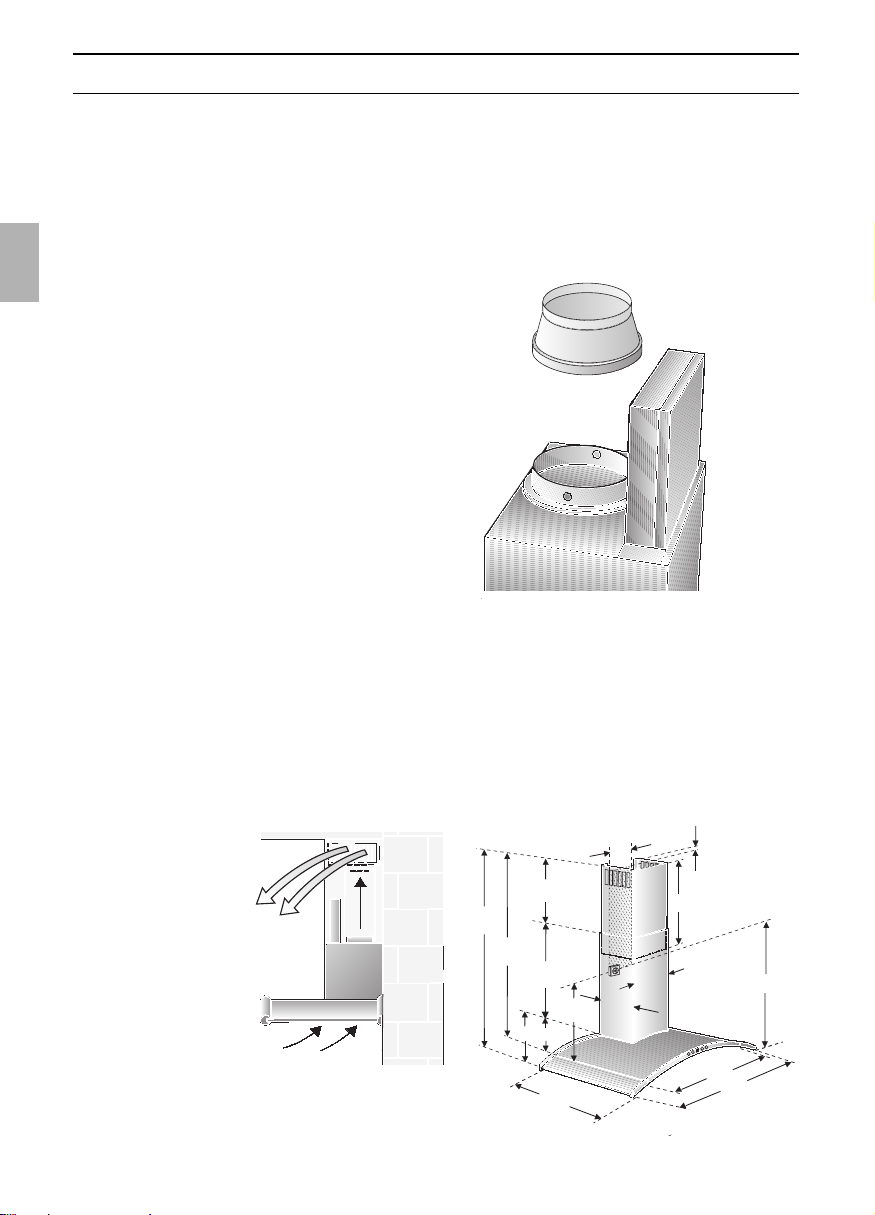

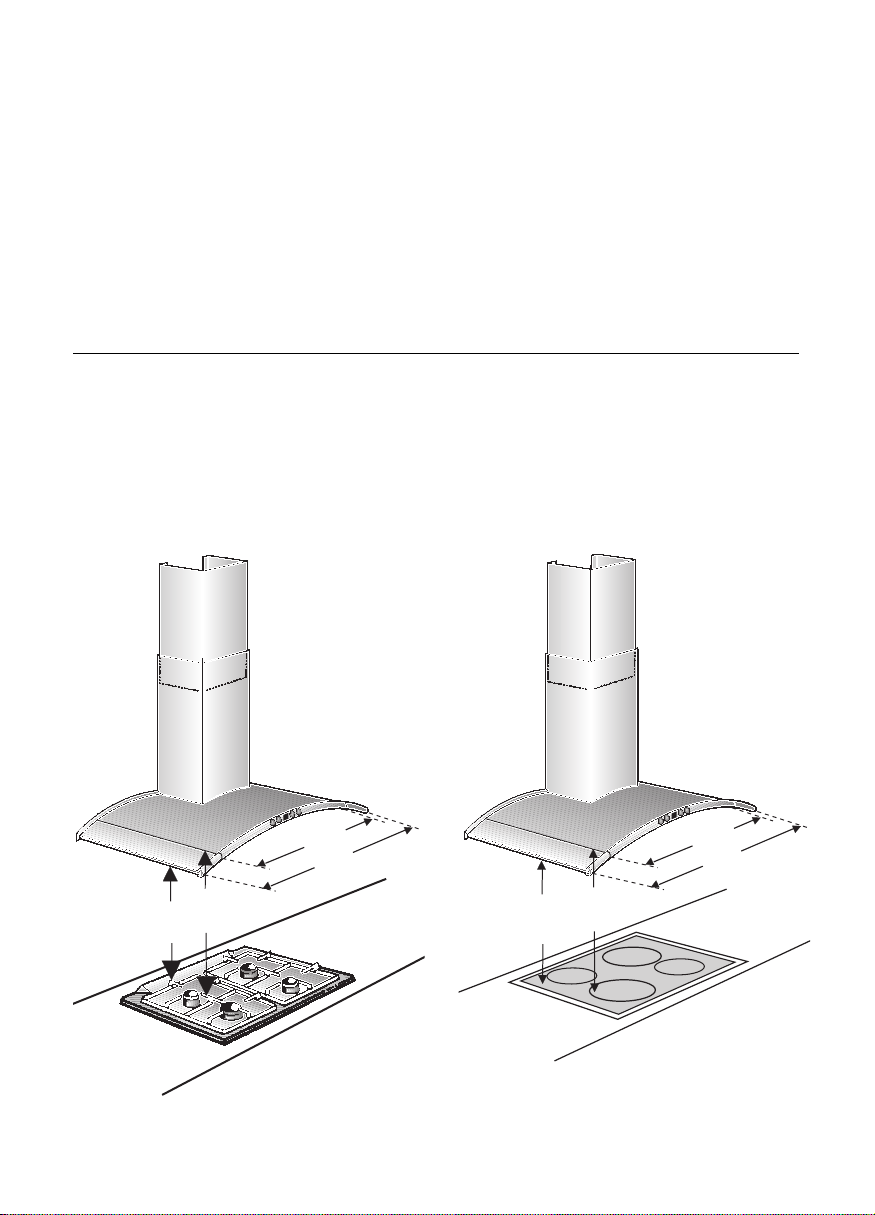

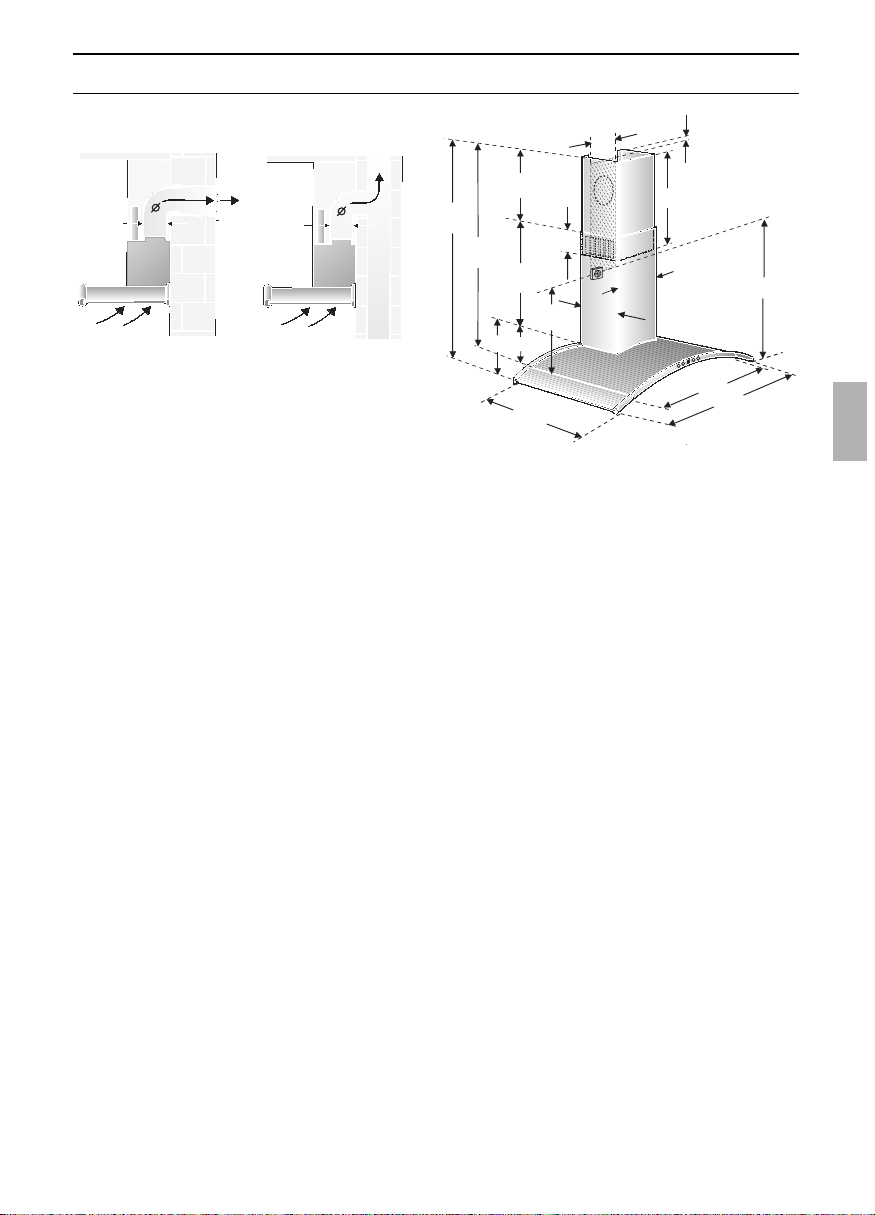

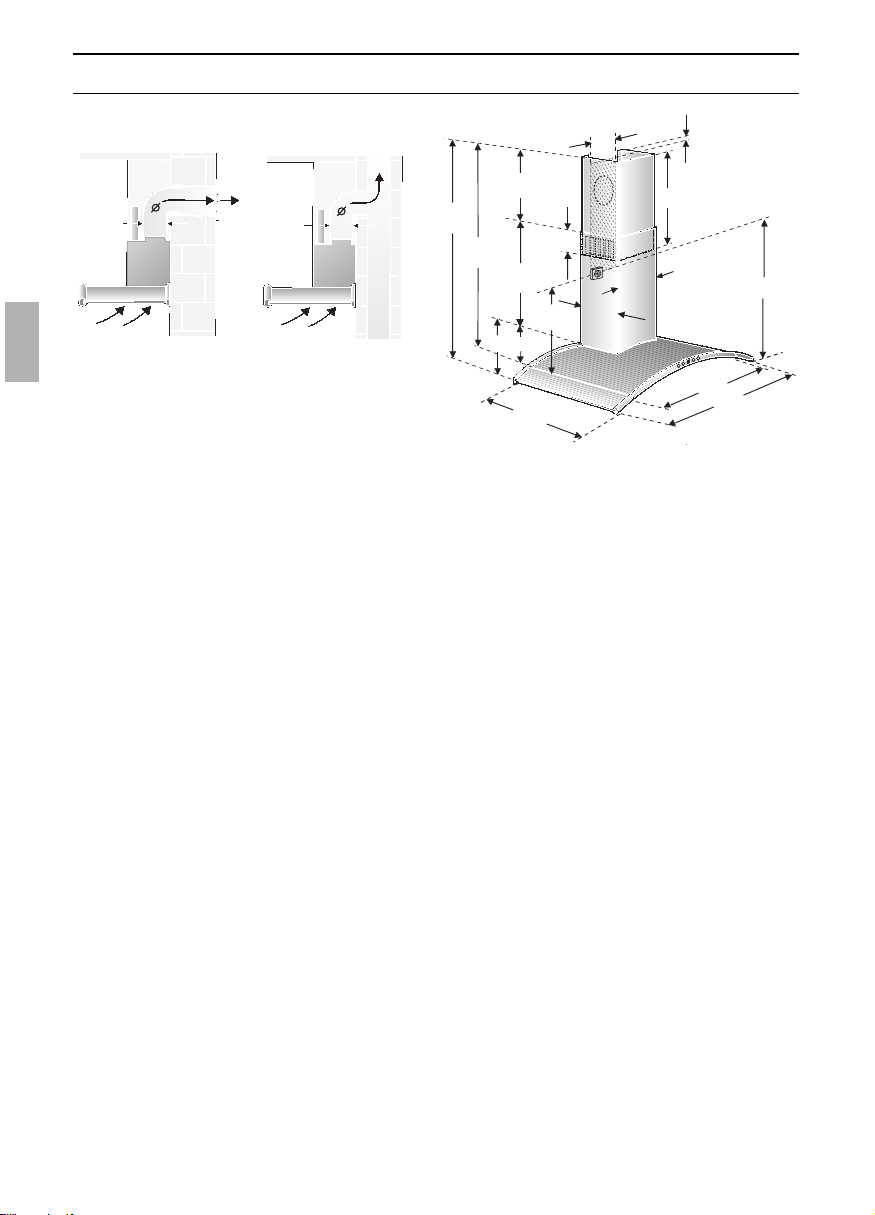

Abb. 1
ELEKTRO
ELECTR.
ELETT.
EL.
Abb. 1
GAS
GAZ
KAASU
GASS
0
0
6
0
0
9
mind.
mind.
650
650
mind.
550
mind.
550
0
0
6
0
0
9
Page 3
3

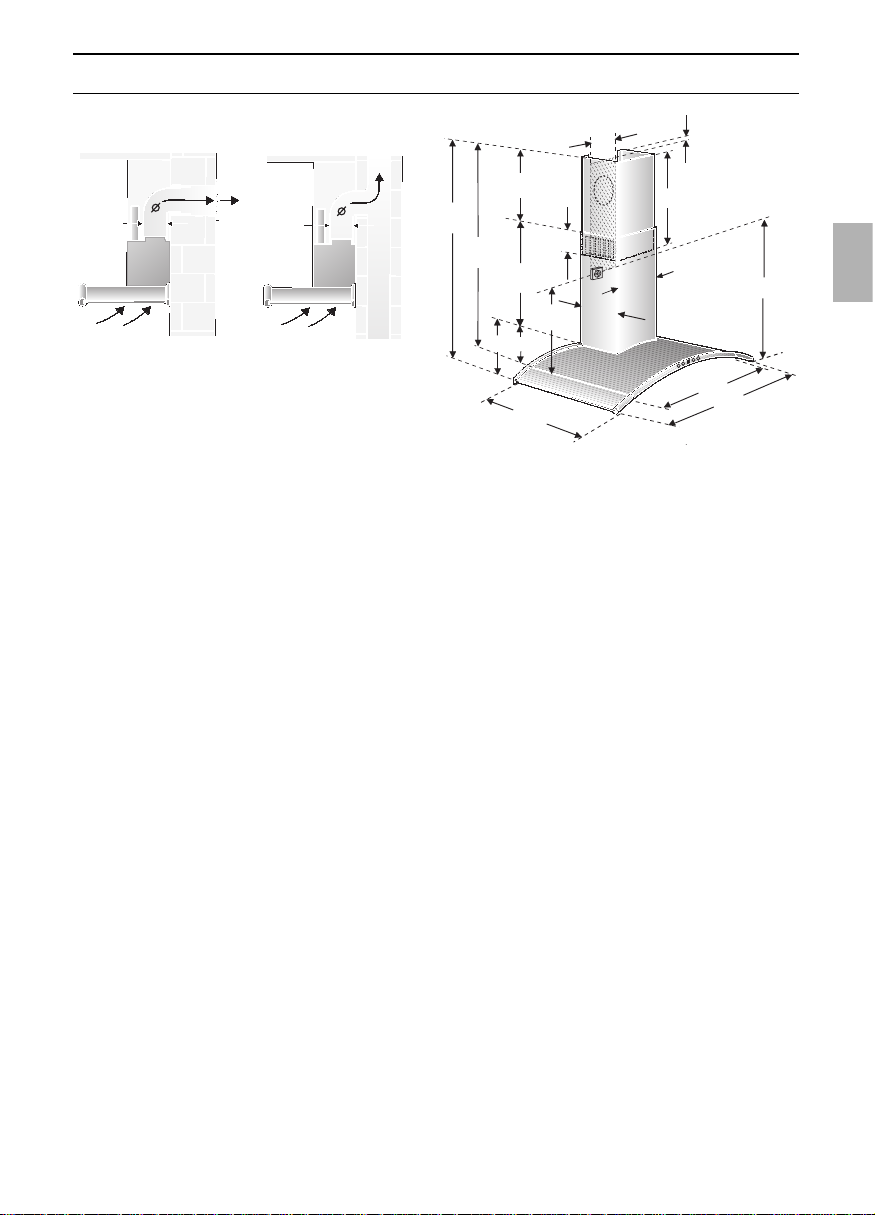

Gerätebeschreibung Betriebsarten
Betriebsarten
Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:

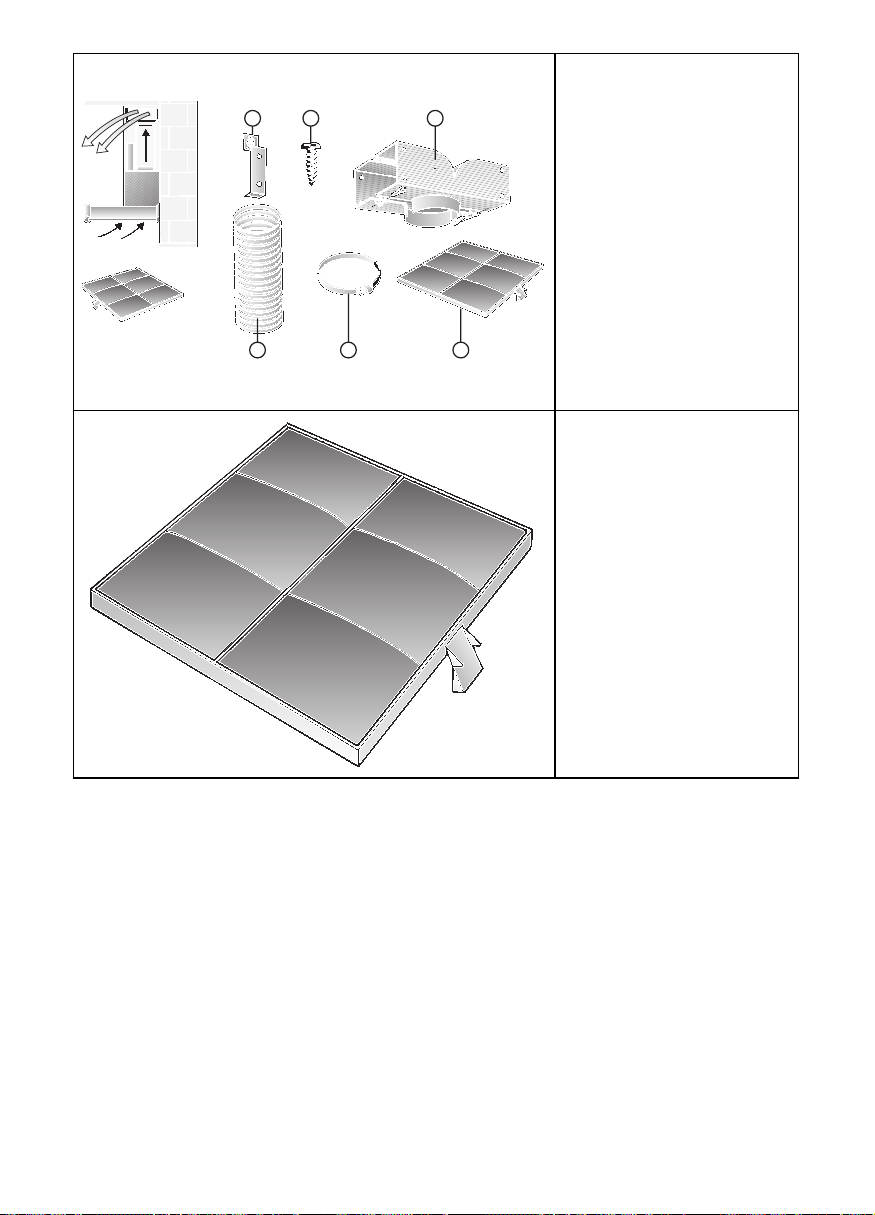

❑ Hierzu muss ein Aktivkohlefilter einge-
baut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

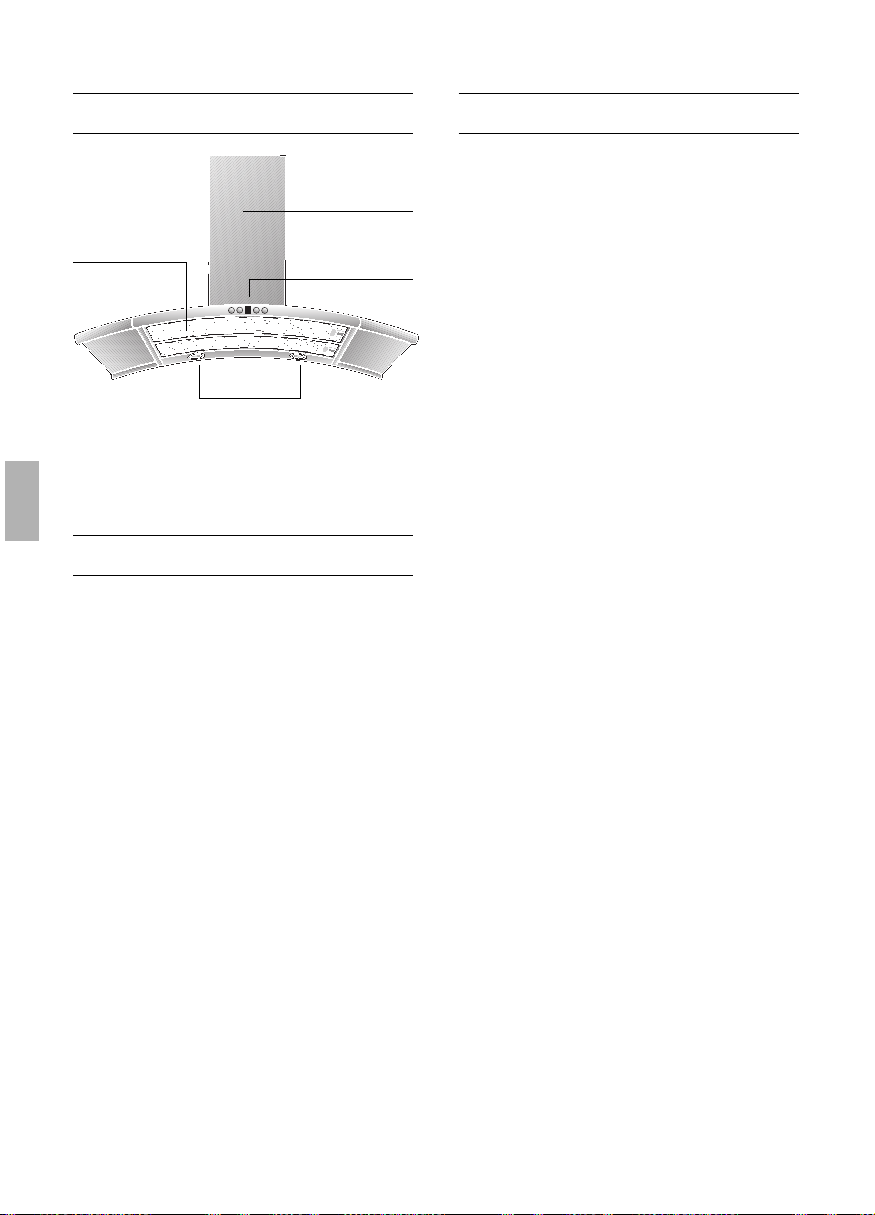

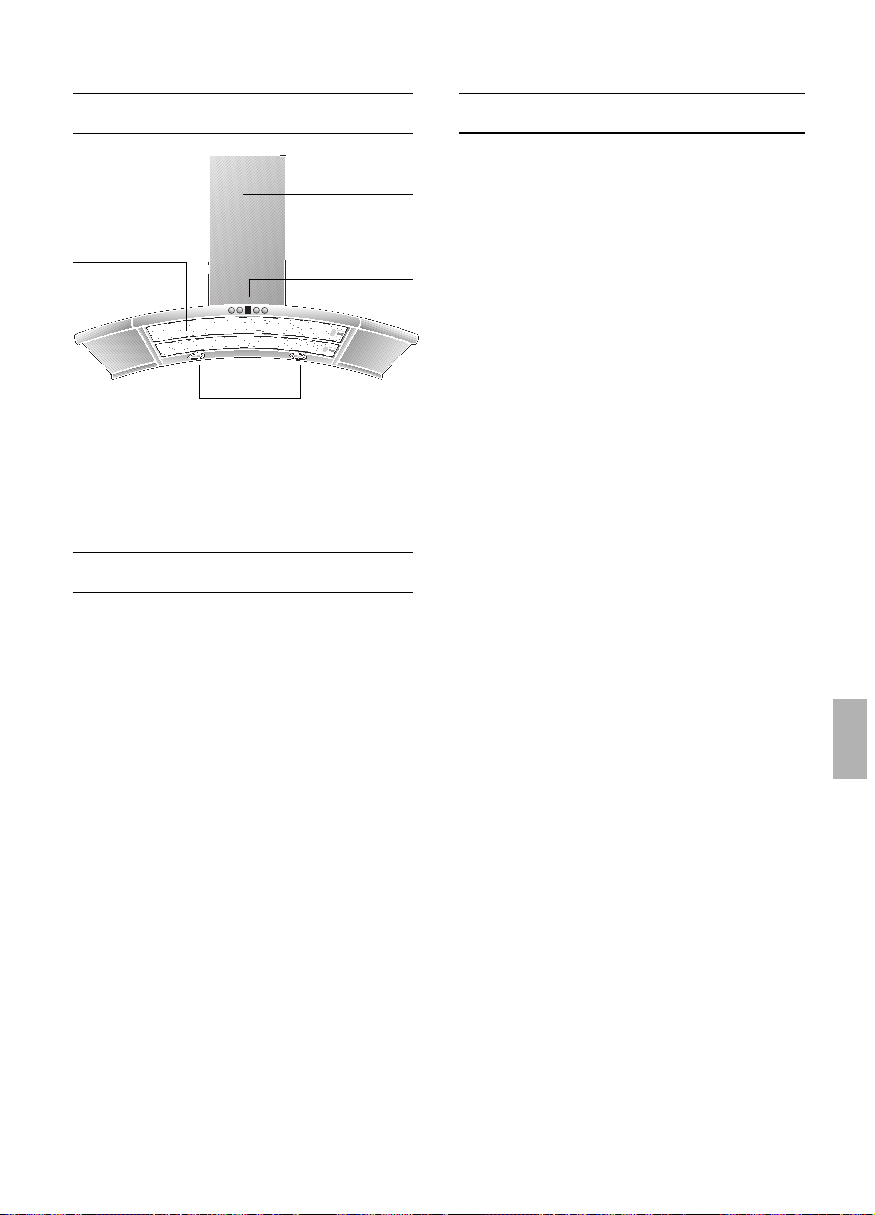

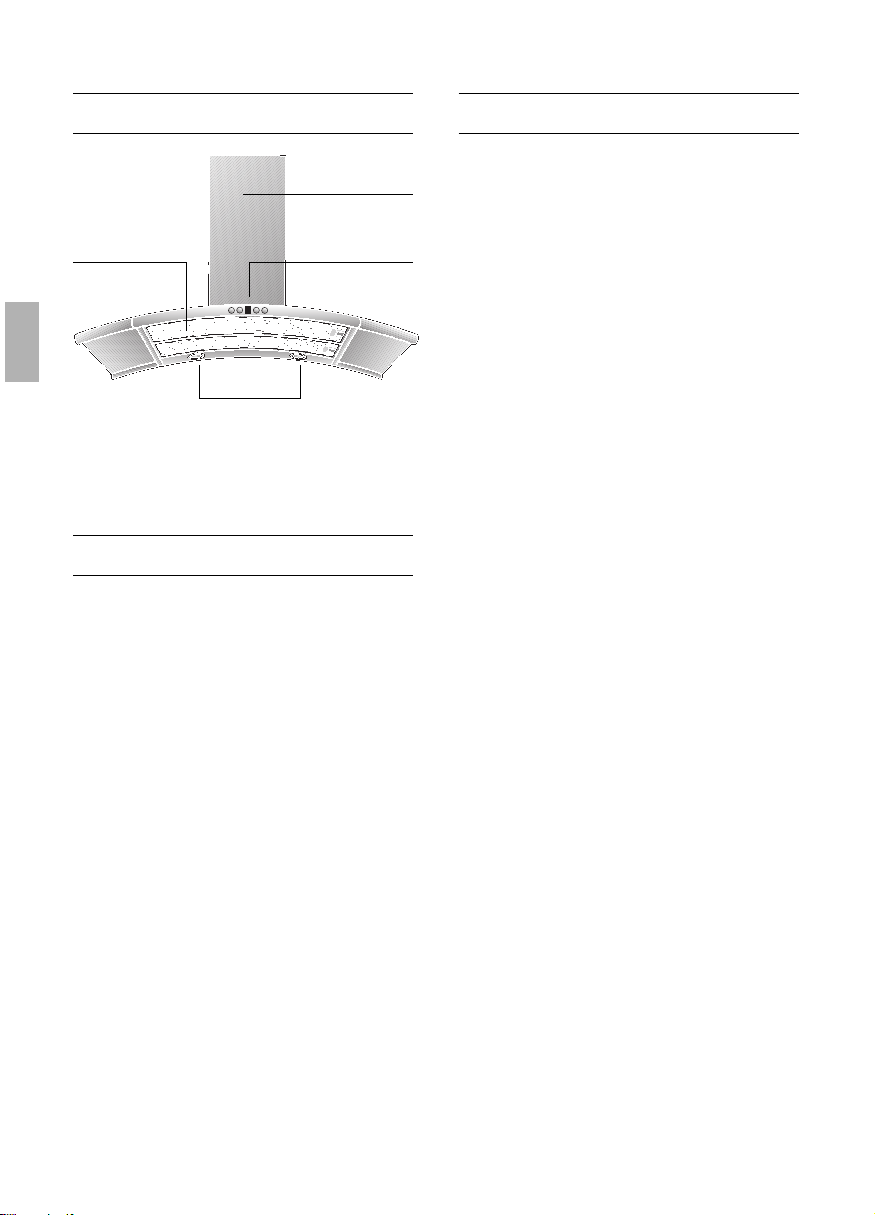

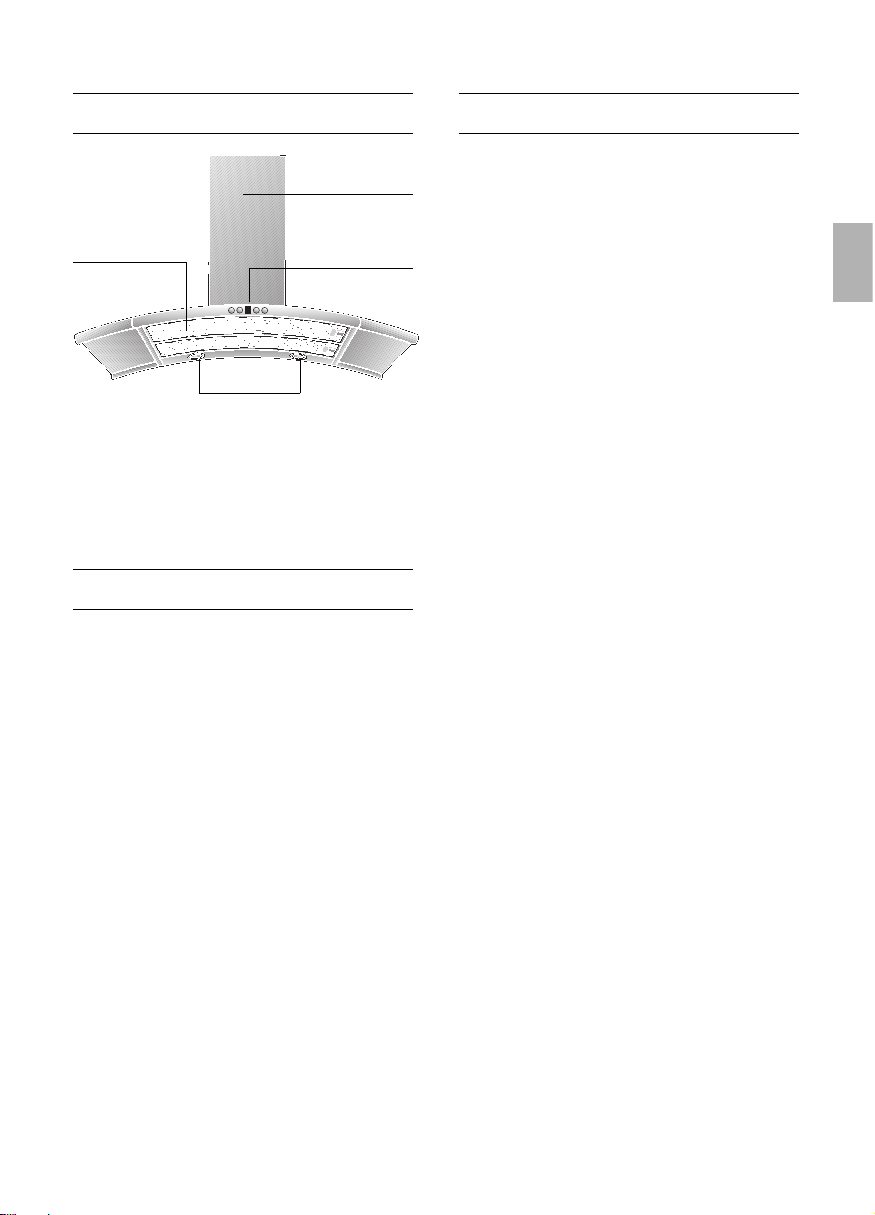

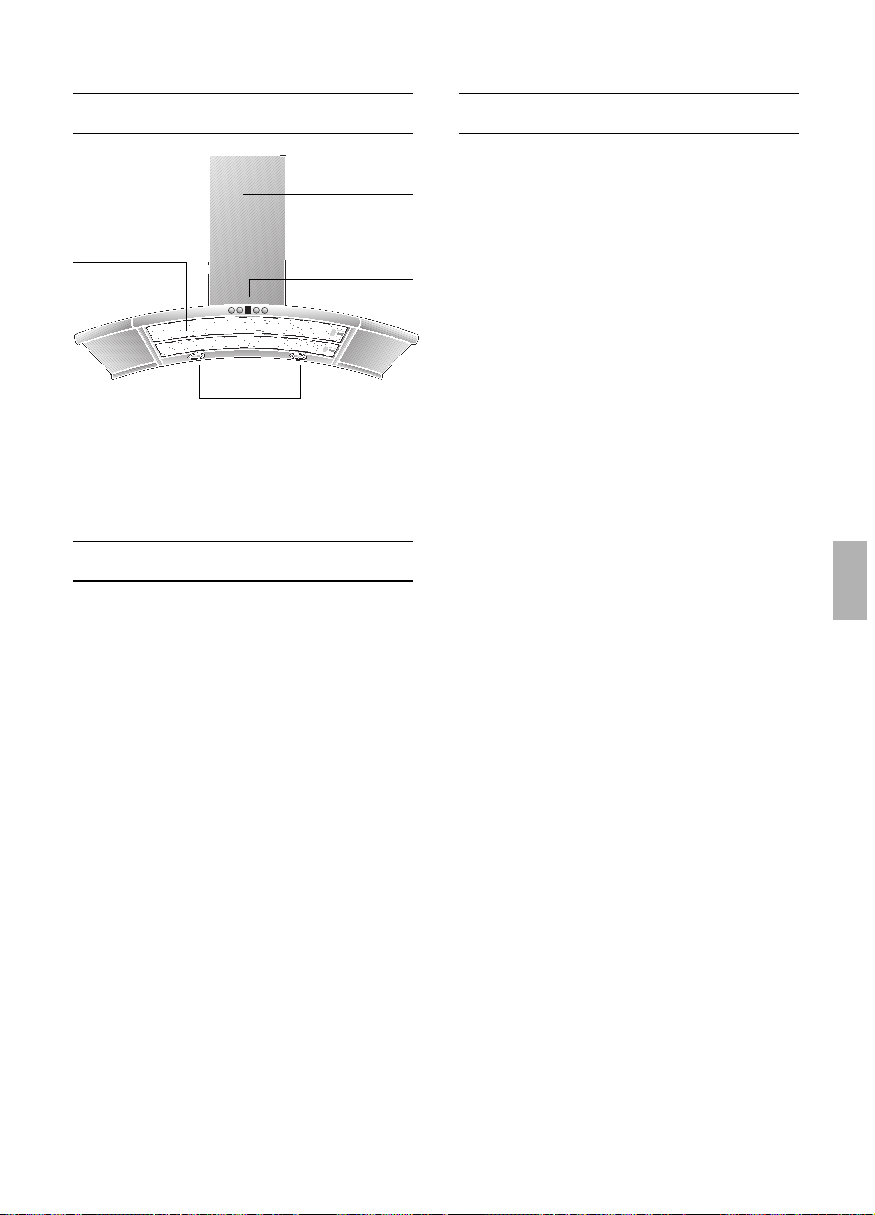

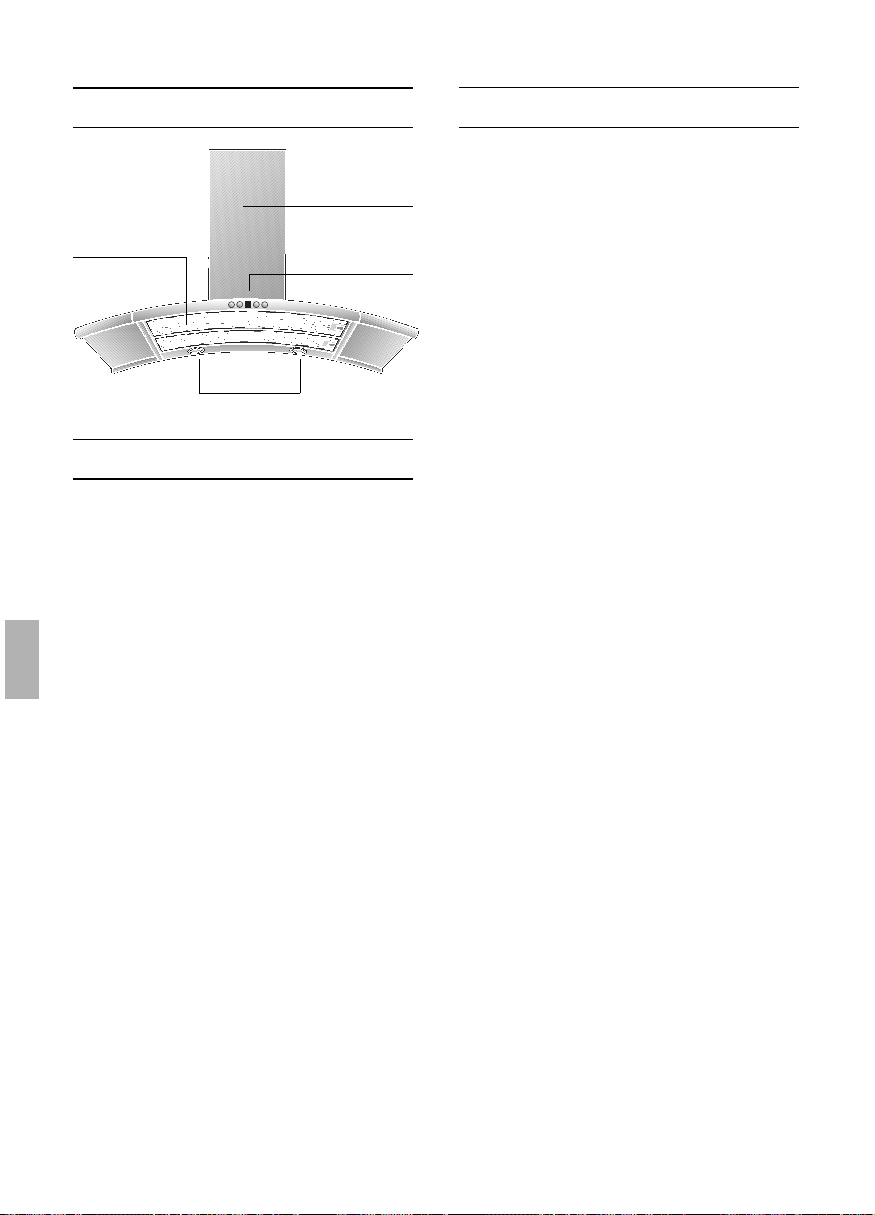

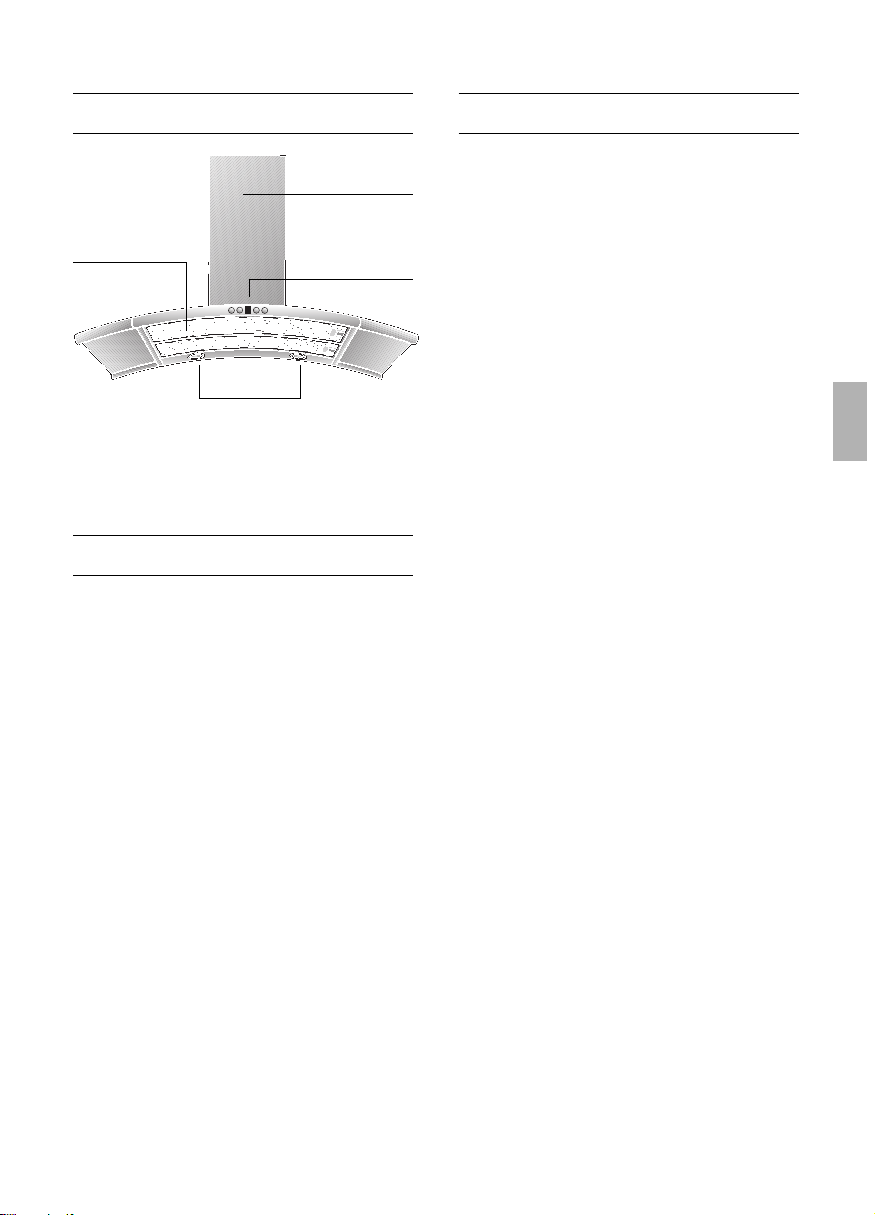

Gebrauchsanleitung:
Schalter
Licht/Lüfter
Kamin-
verblendung
Beleuchtung
Filtergitter
Page 4
4
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitsung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanweisung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanweisung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Page 5
5
Bedienen der Dunstabzugshaube
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind MetallFettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Reinigen der Metall-Fettfilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter
nach 8 bis 10 Wochen gereinigt werden.
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
❑ Der Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Filter und Wartung
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.

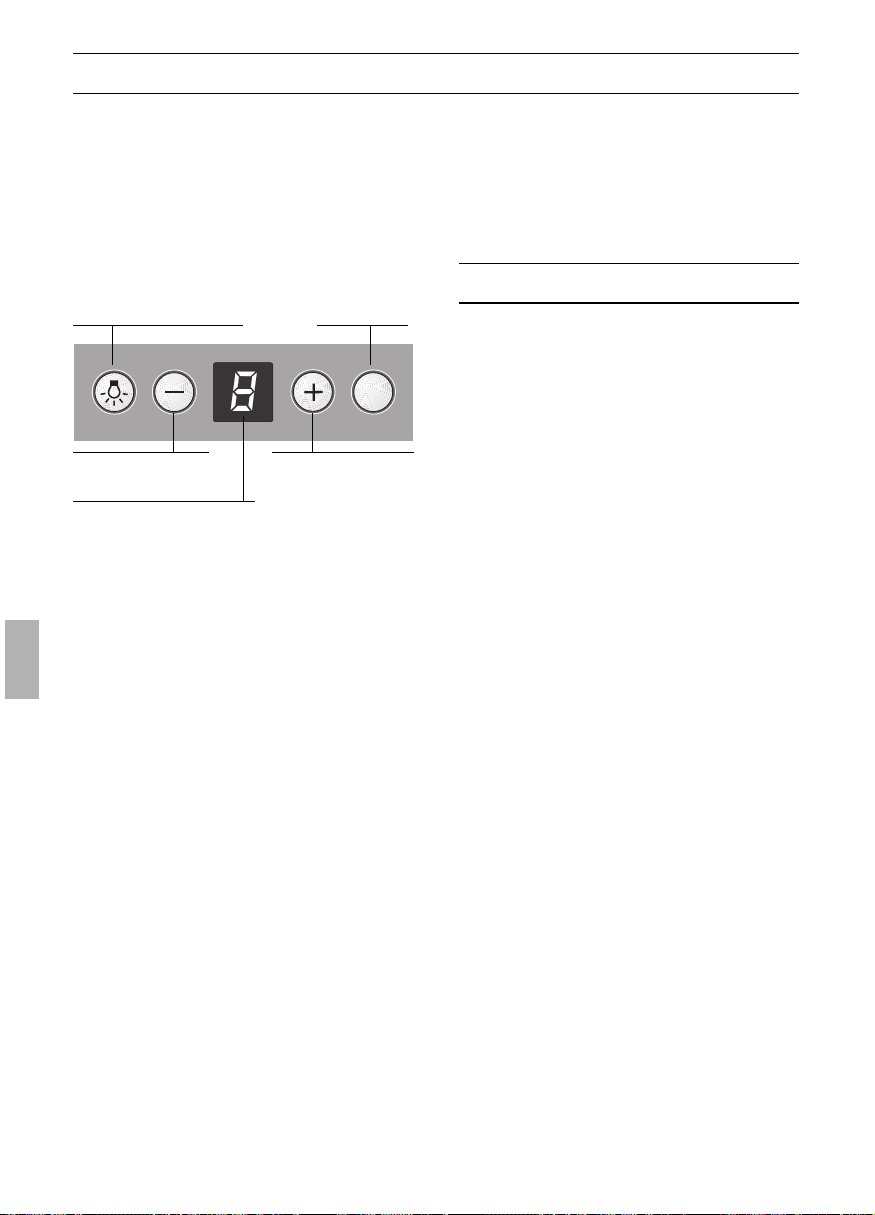

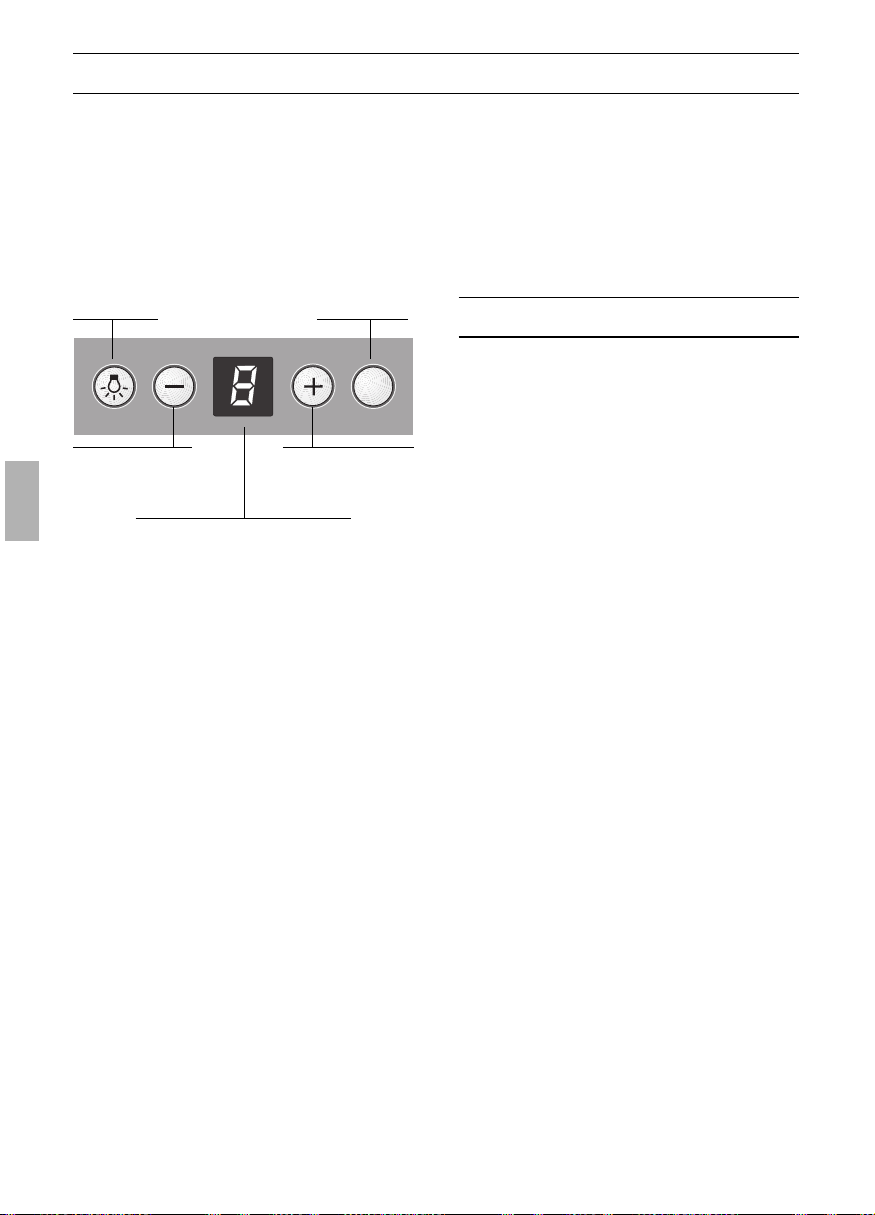

Einschalten des Lüfters:
❑ Drücken Sie die Taste +.
Einstellen der gewünschten Lüfterstufe:
❑ Drücken Sie die Taste +.
Der Lüfter schaltet eine Stufe höher.
❑ Drücken Sie die Taste –.
Der Lüfter schaltet eine Stufe zurück.
Ausschalten des Lüfters:
❑ Drücken Sie die Taste 0.
Oder:
❑ Drücken Sie die Taste – so oft, bis der
Lüfter ausschaltet.
Intensivstufe:
Durch die Intensivstufe wird die höchste
Leistung erreicht. Sie wird kurzzeitig
benötigt.
❑ Drücken Sie die Taste + so oft, bis die
Anzeige
ç leuchtet.
❑ Wird die Intensivstufe nicht von Hand
ausgeschaltet, schaltet der Lüfter nach
10 Minuten selbsttätig auf Stufe
}
zurück.

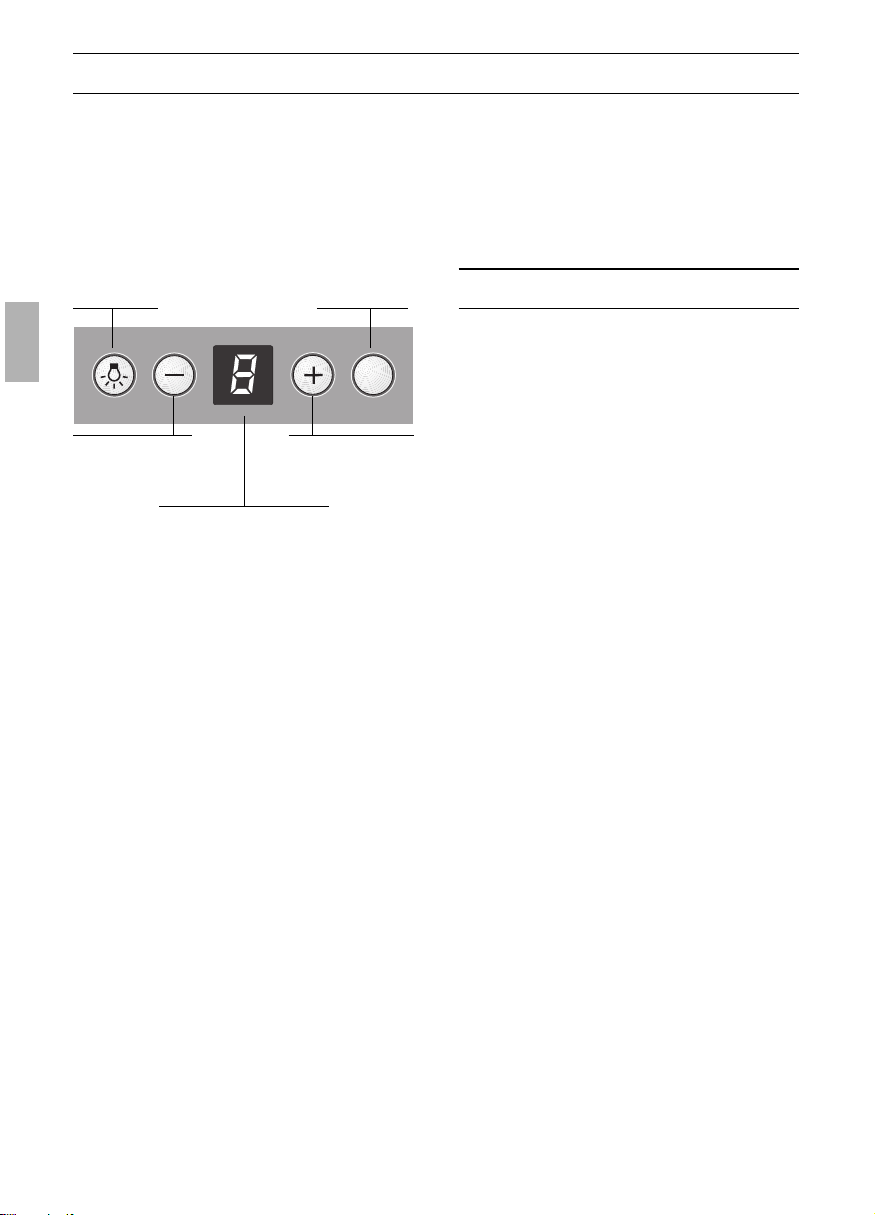

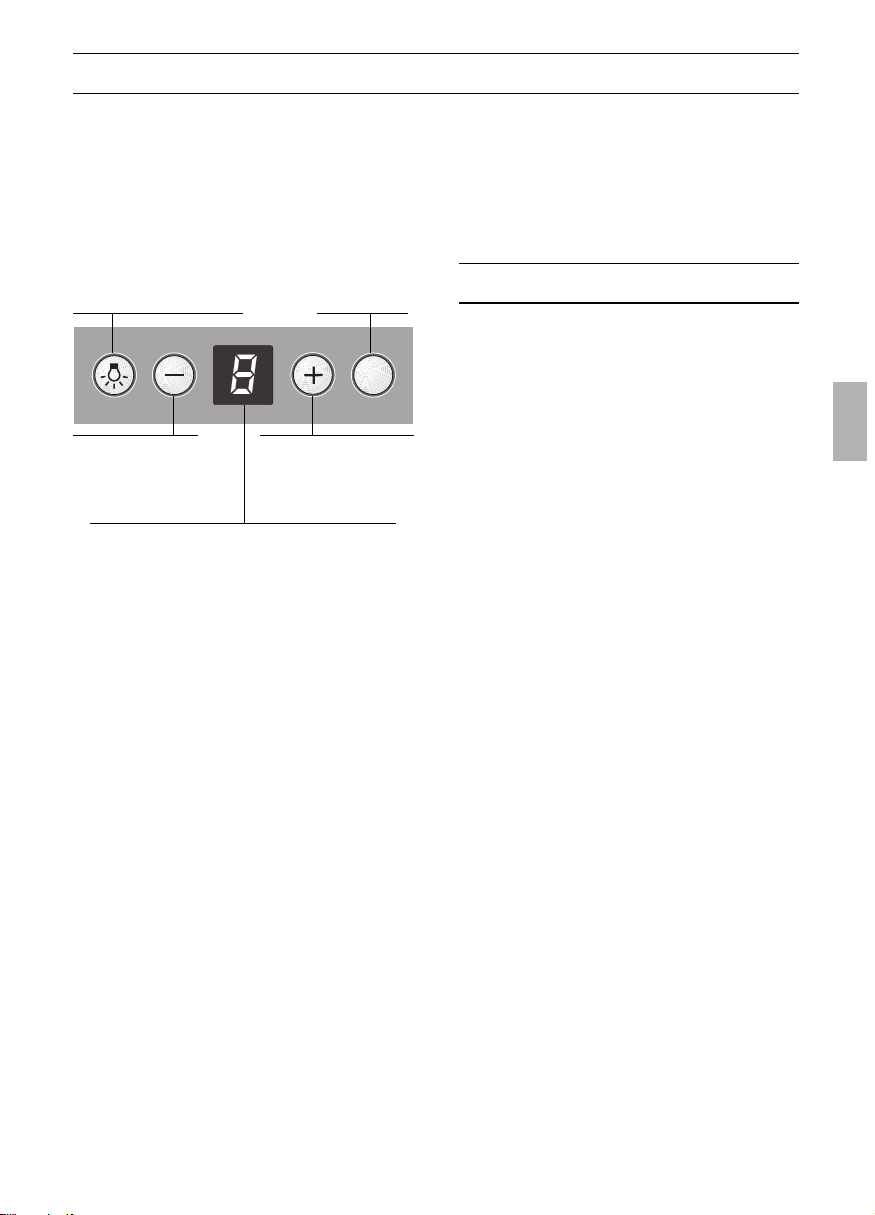

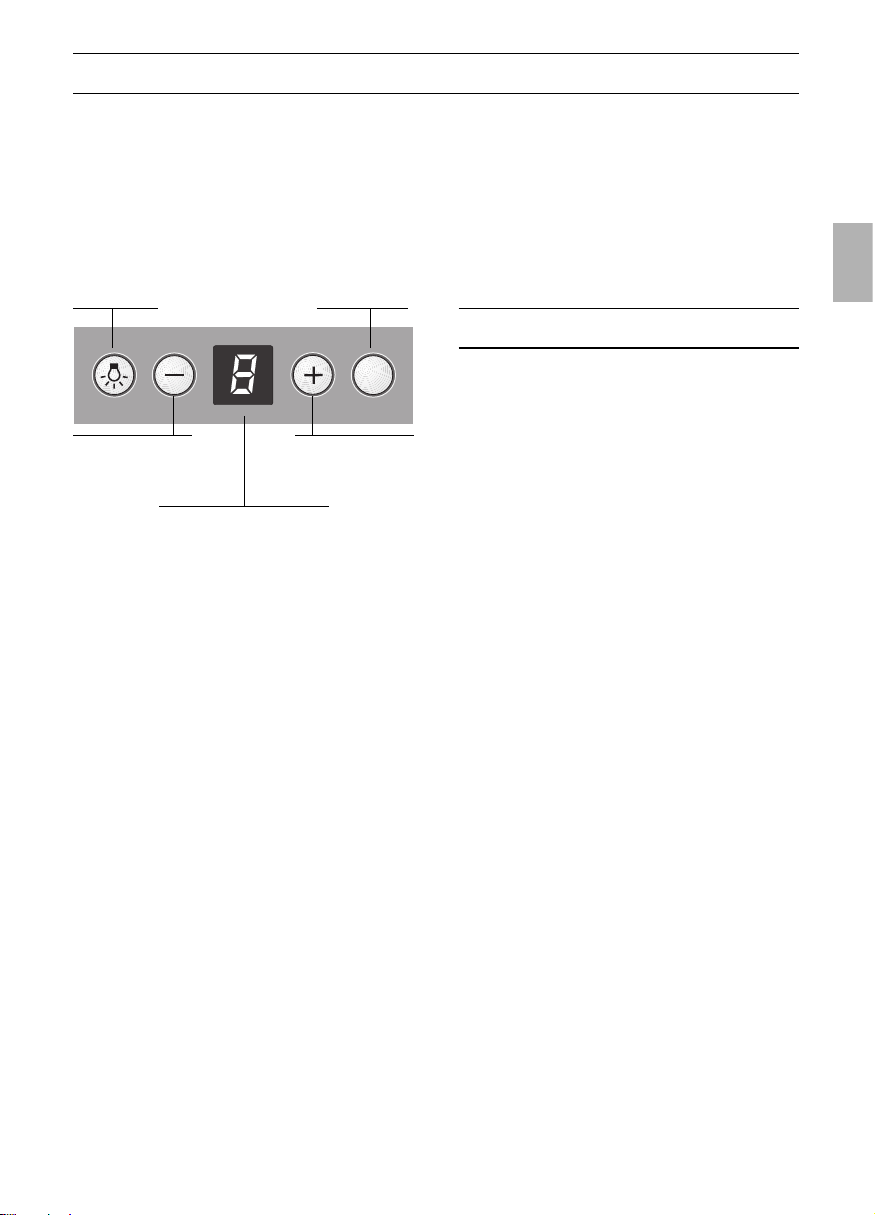

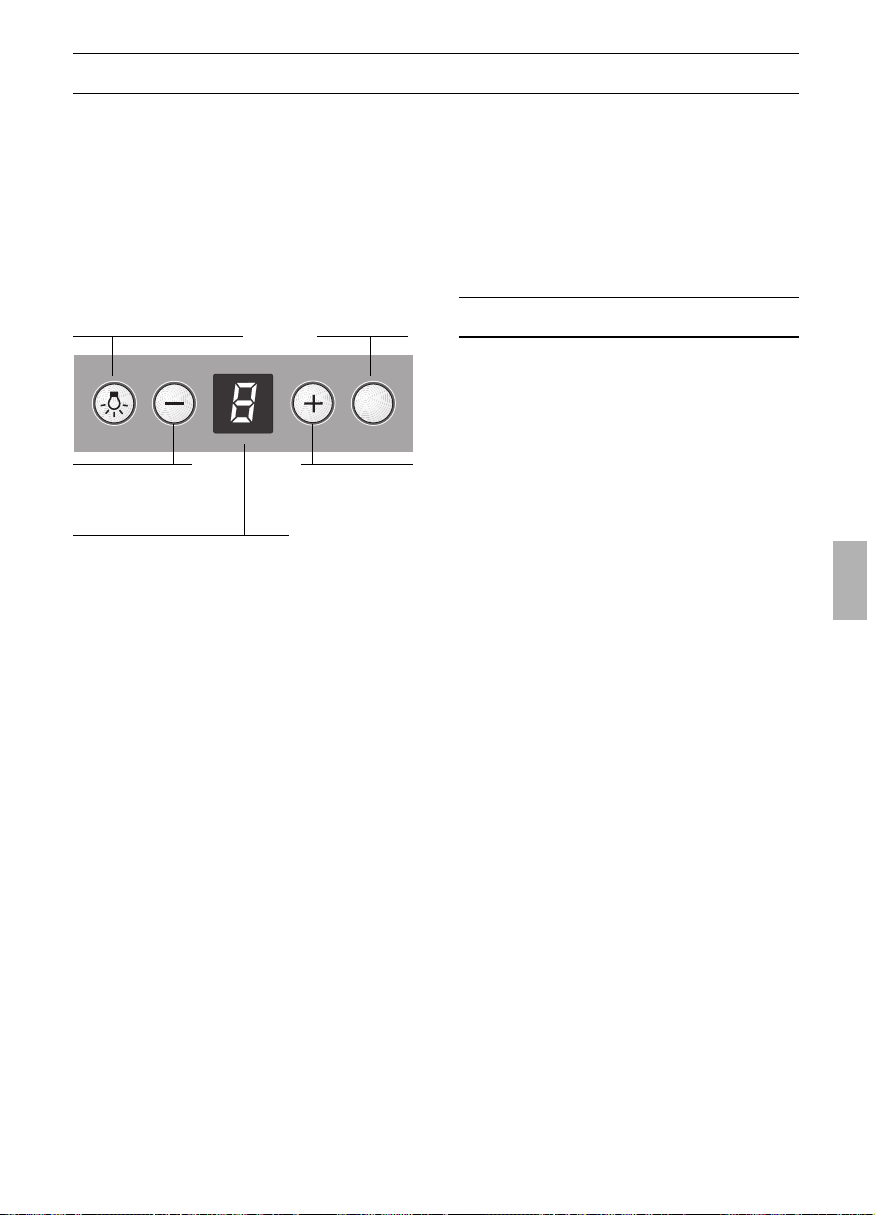

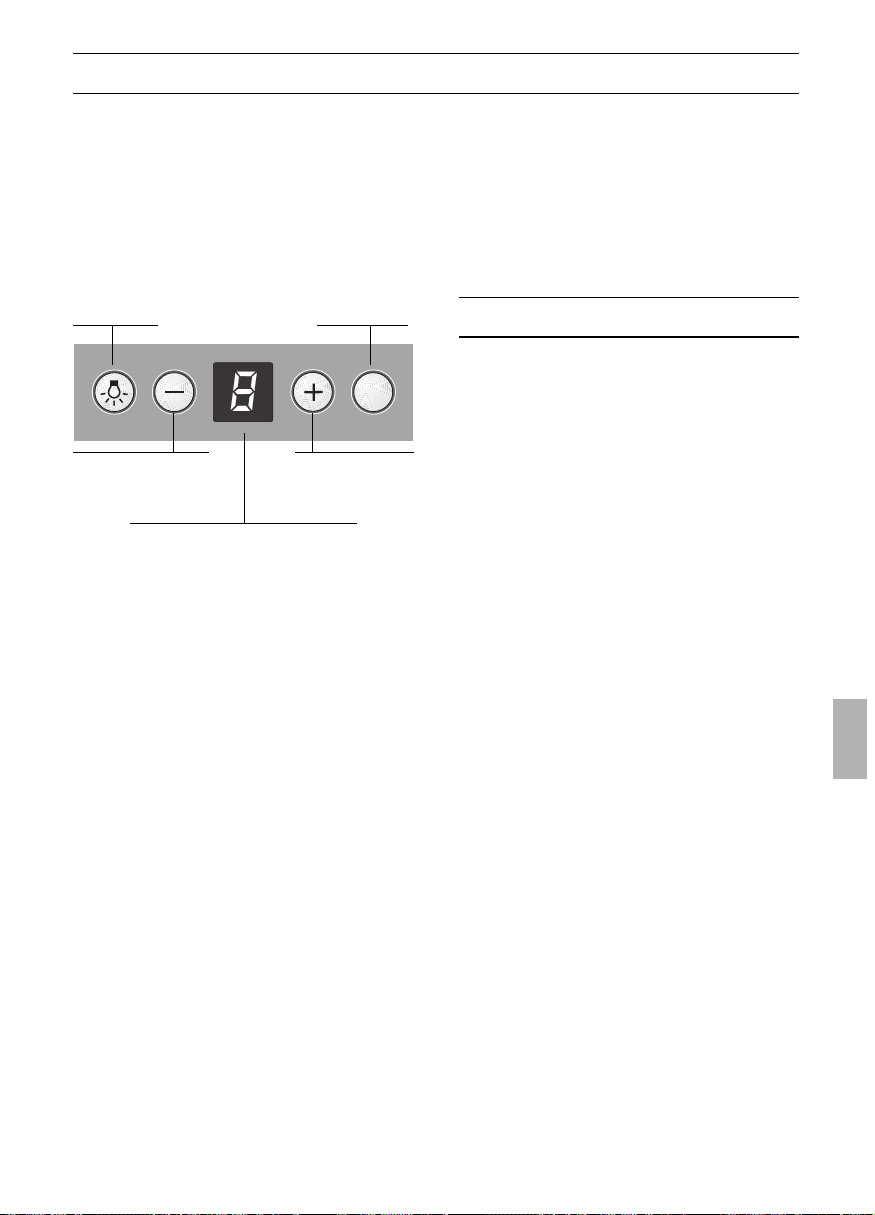

Lüfter aus
Licht
Ein / Aus
Lüfter
zurückschalten
Lüfter ein- und
hochschalten
Intensivstufe
Anzeige Lüfterstufen
Beleuchtung:
❑ Drücken Sie die Taste
a zum Ein- und
Ausschalten.
❑ Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
0
Page 6
6

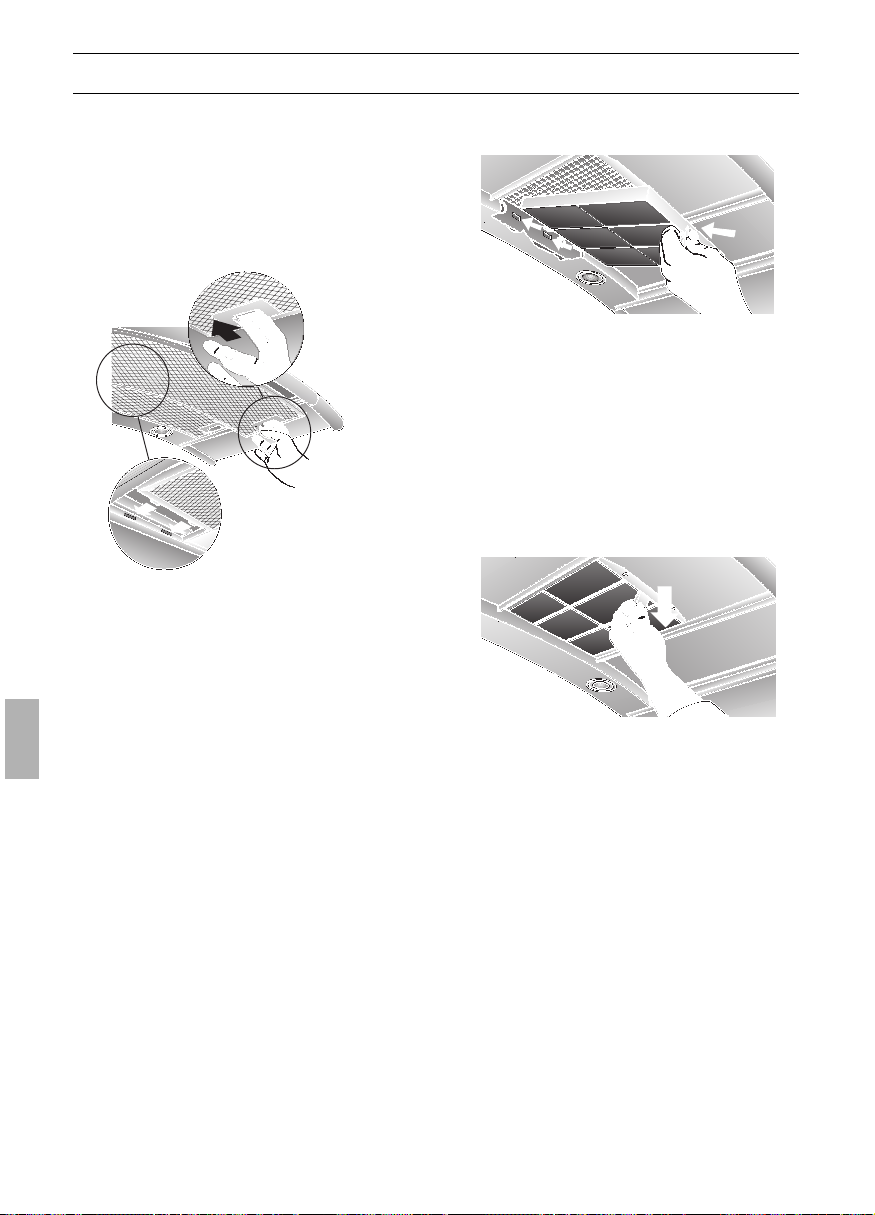

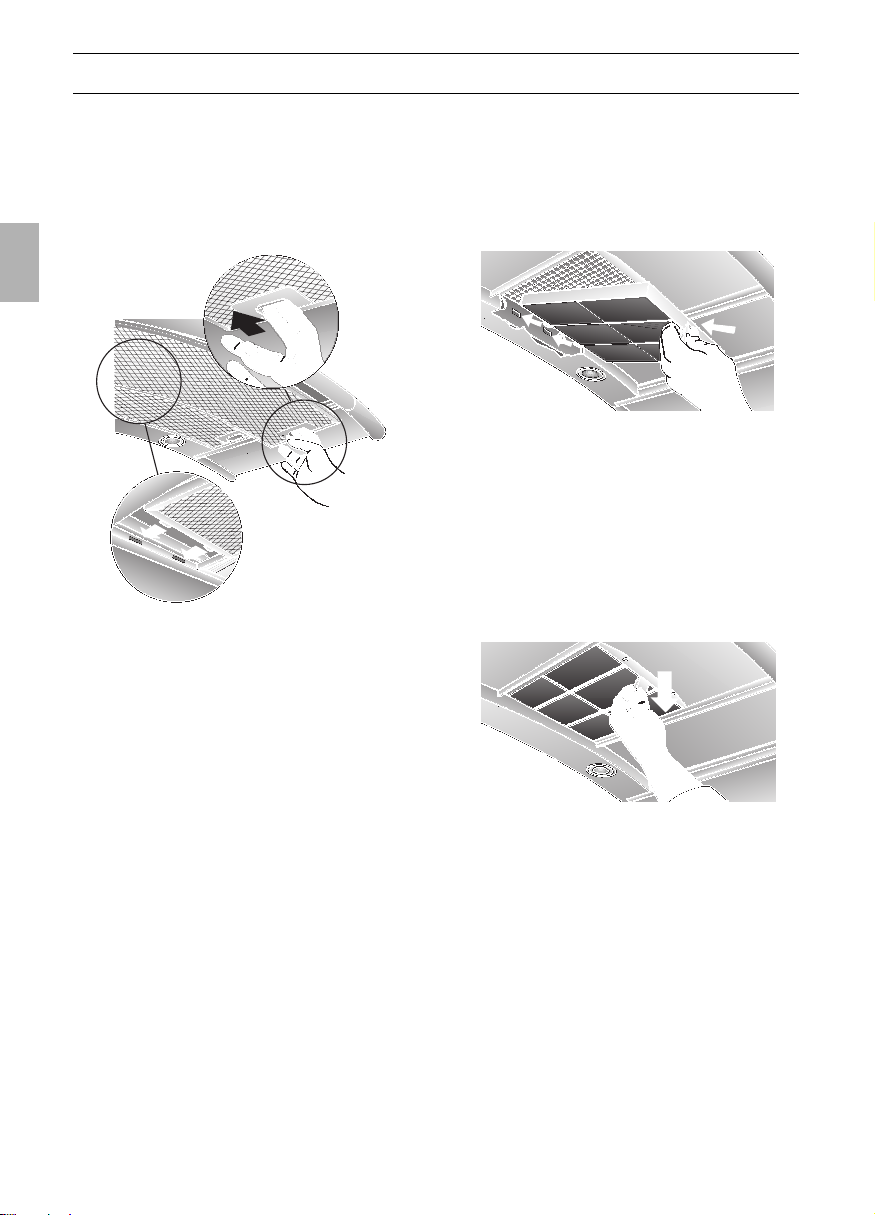

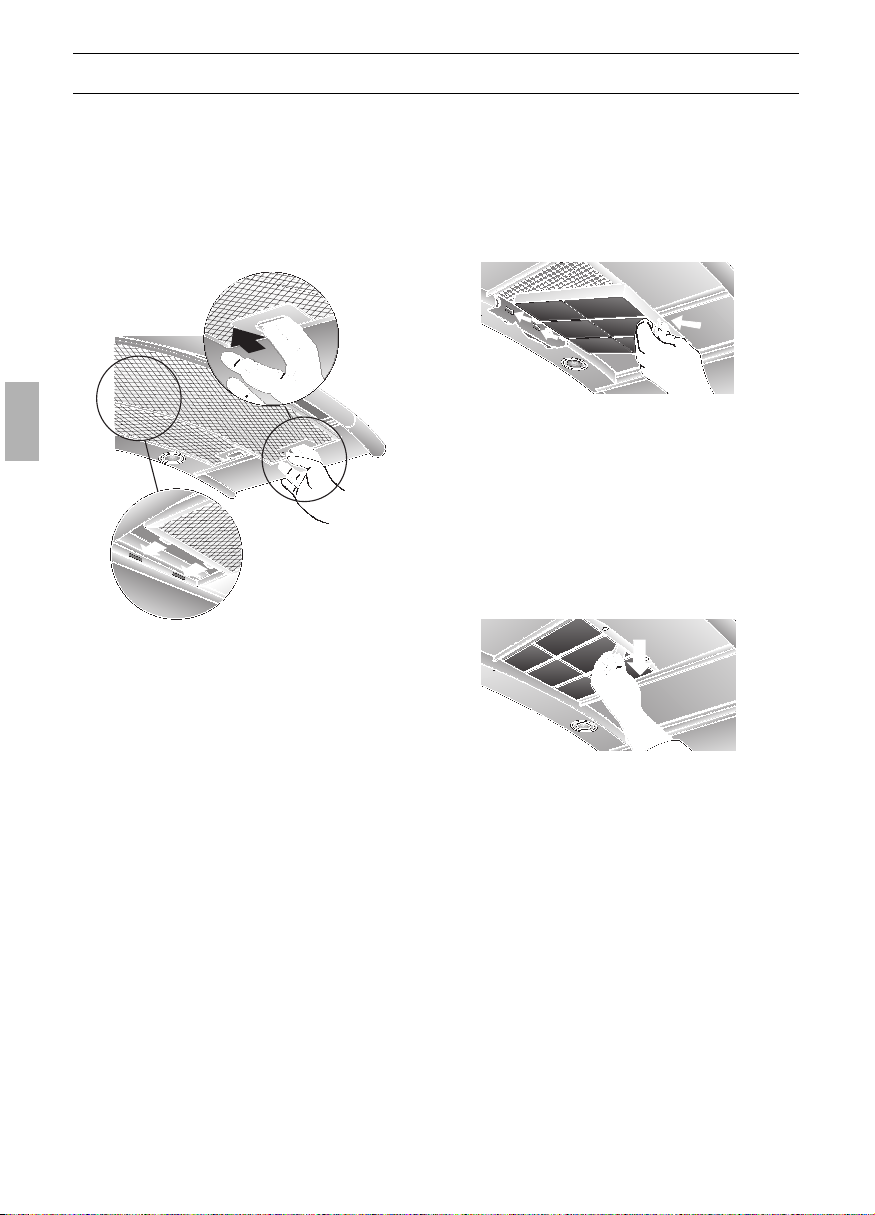

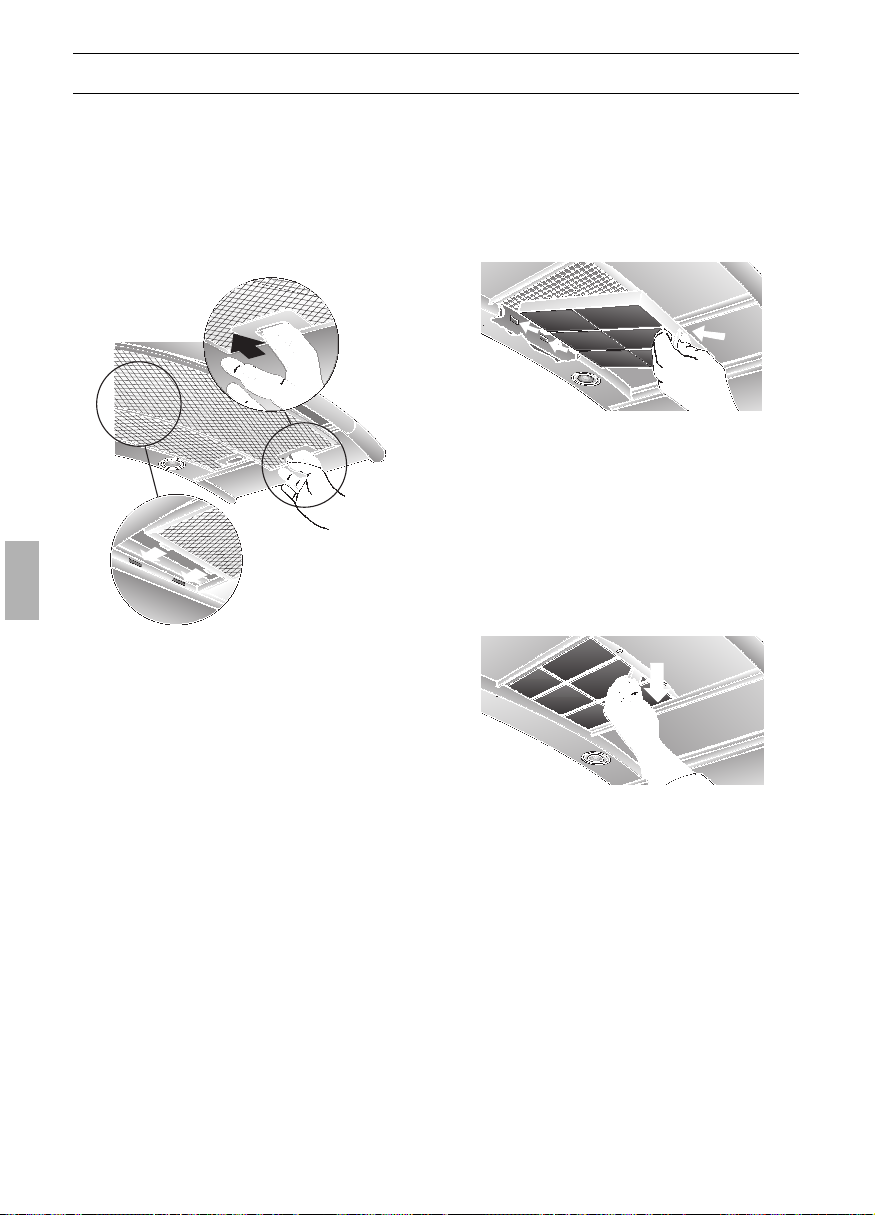

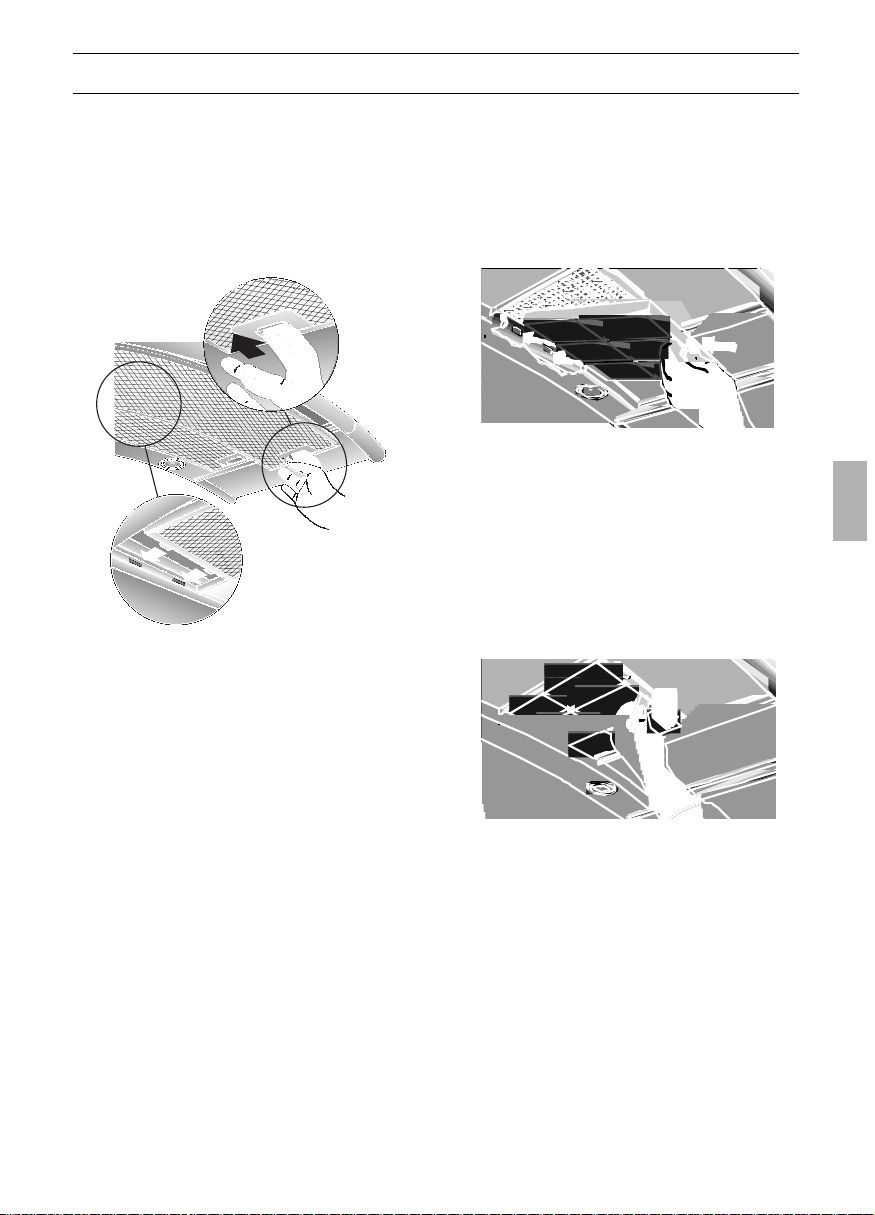

Aus- und Einbauen der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.
Filter und Wartung
3. Rasten Sie die Lasche vorne ein.
4. Bauen Sie die Fettfilter ein (siehe Aus-
und Einbauen der Metall-Fettfilter).
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
Ausbauen:
1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche vorne ein und
nehmen Sie den Aktivkohlefilter nach
unten ab.
2. Reinigen Sie die Fettfilter.
3. Setzen Sie die gereinigten Fettfilter
wieder ein.
3. Bauen Sie die Fettfilter ein.
Wechsel des Aktivkohlefilters:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.
❑ Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung des alten Aktivkohlefilters:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.
Page 7
7
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑ Keine Scheuermittel verwenden.

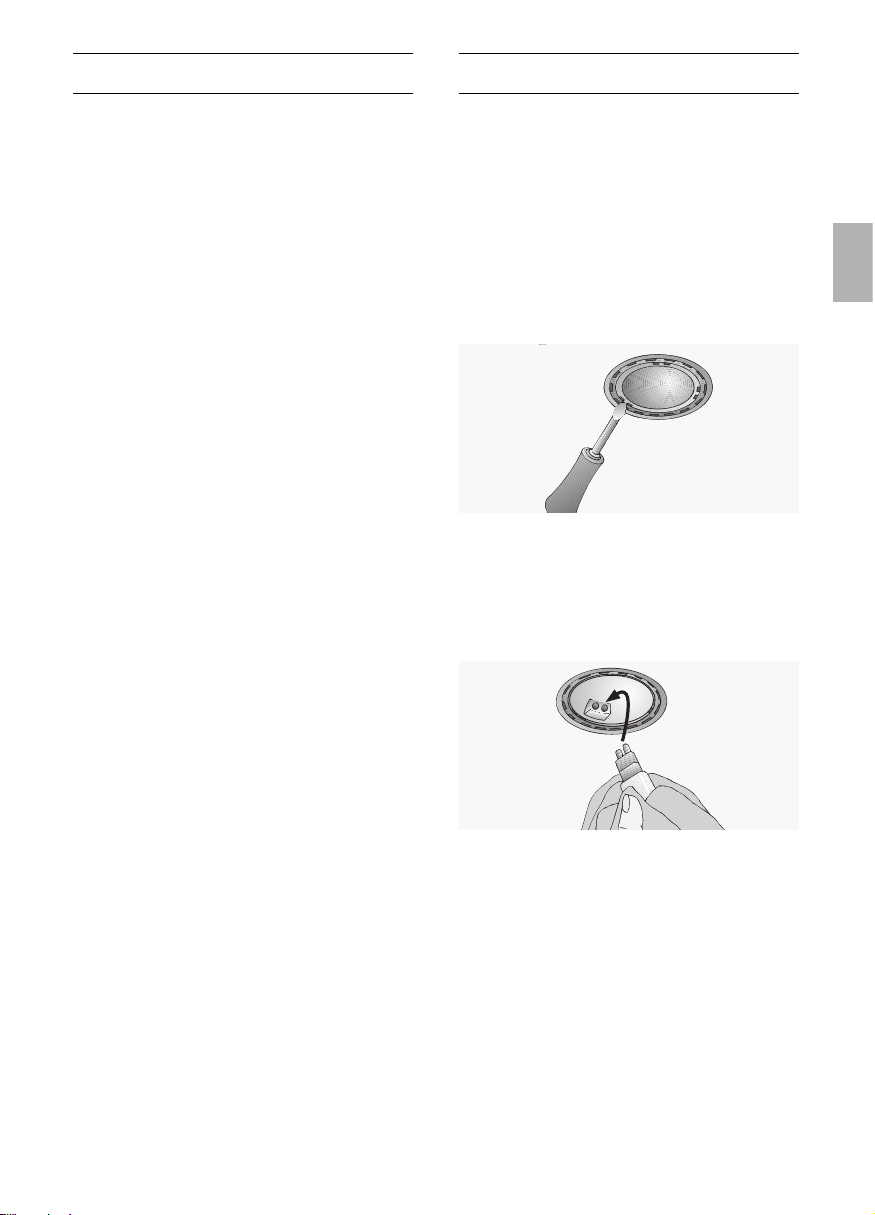

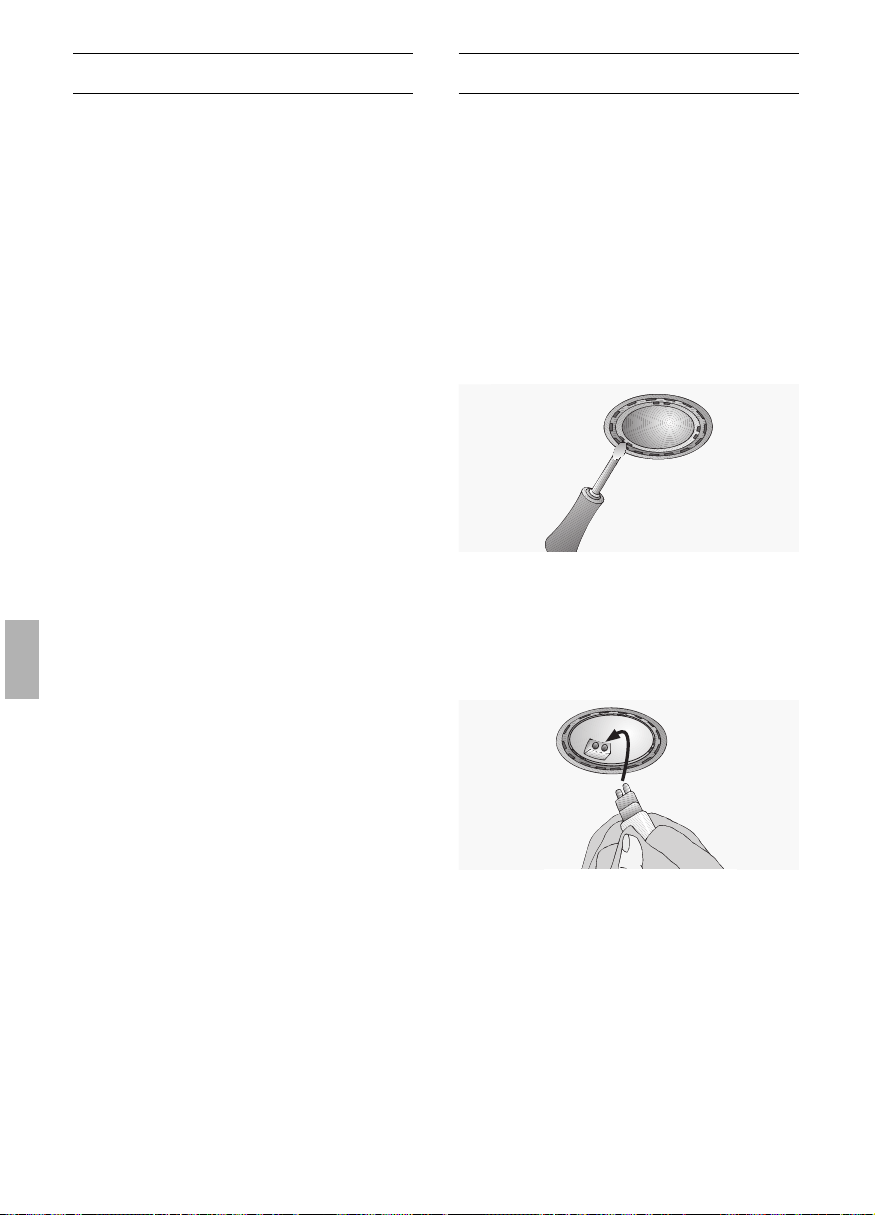

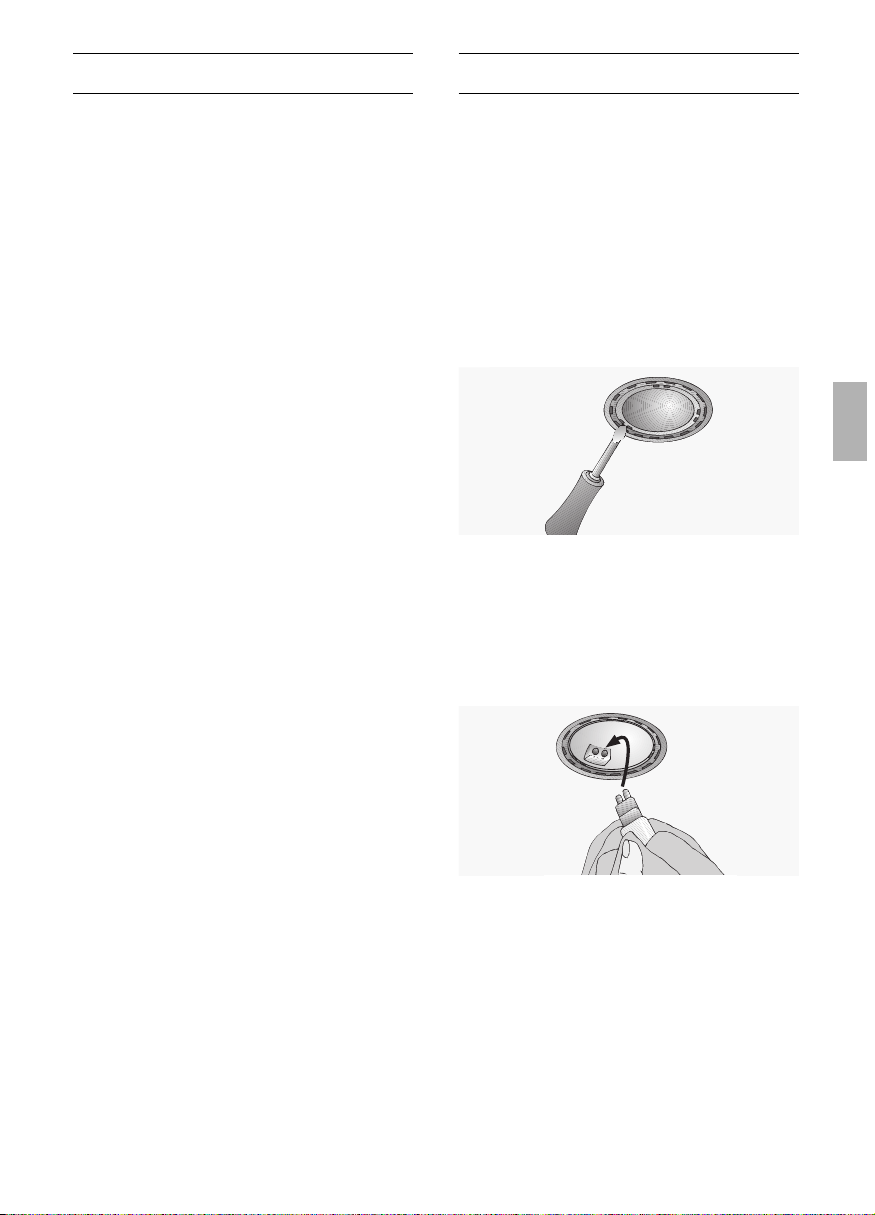

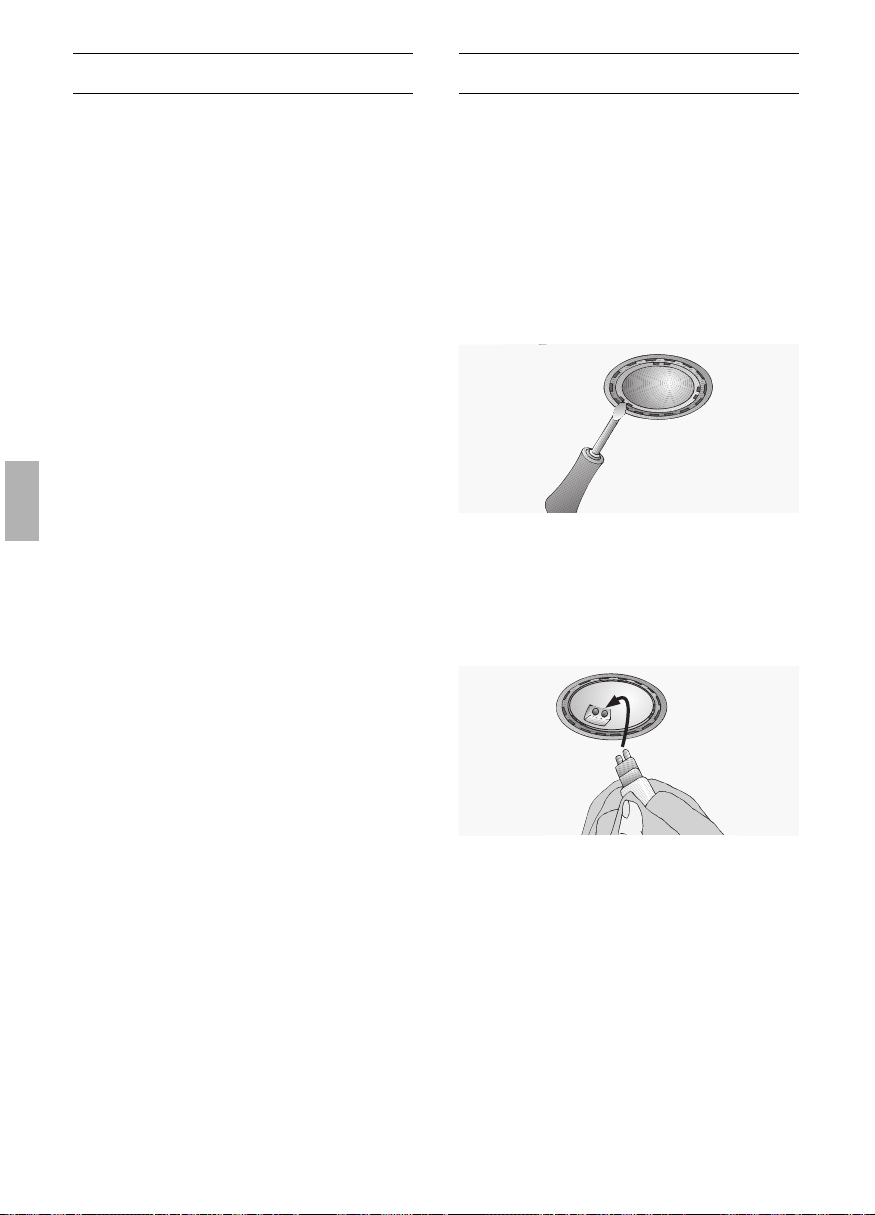

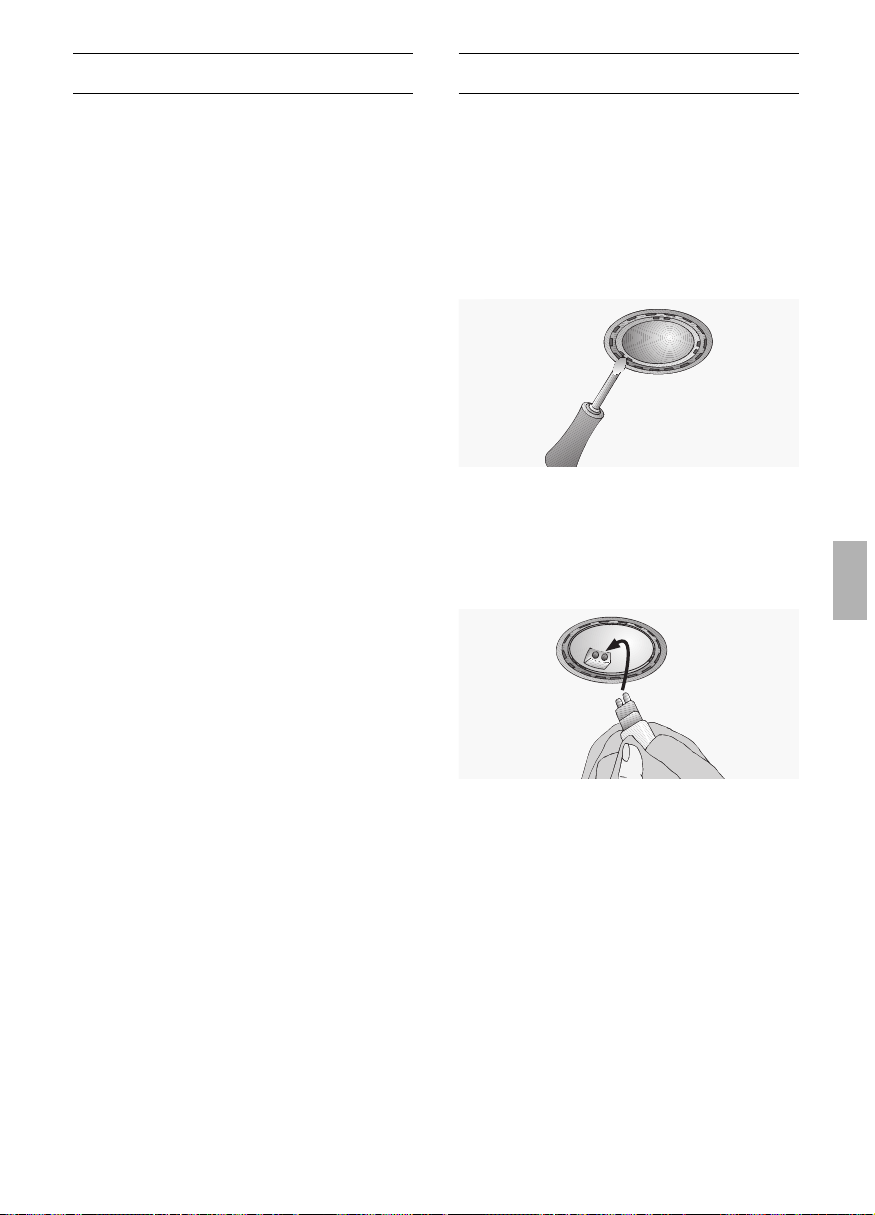

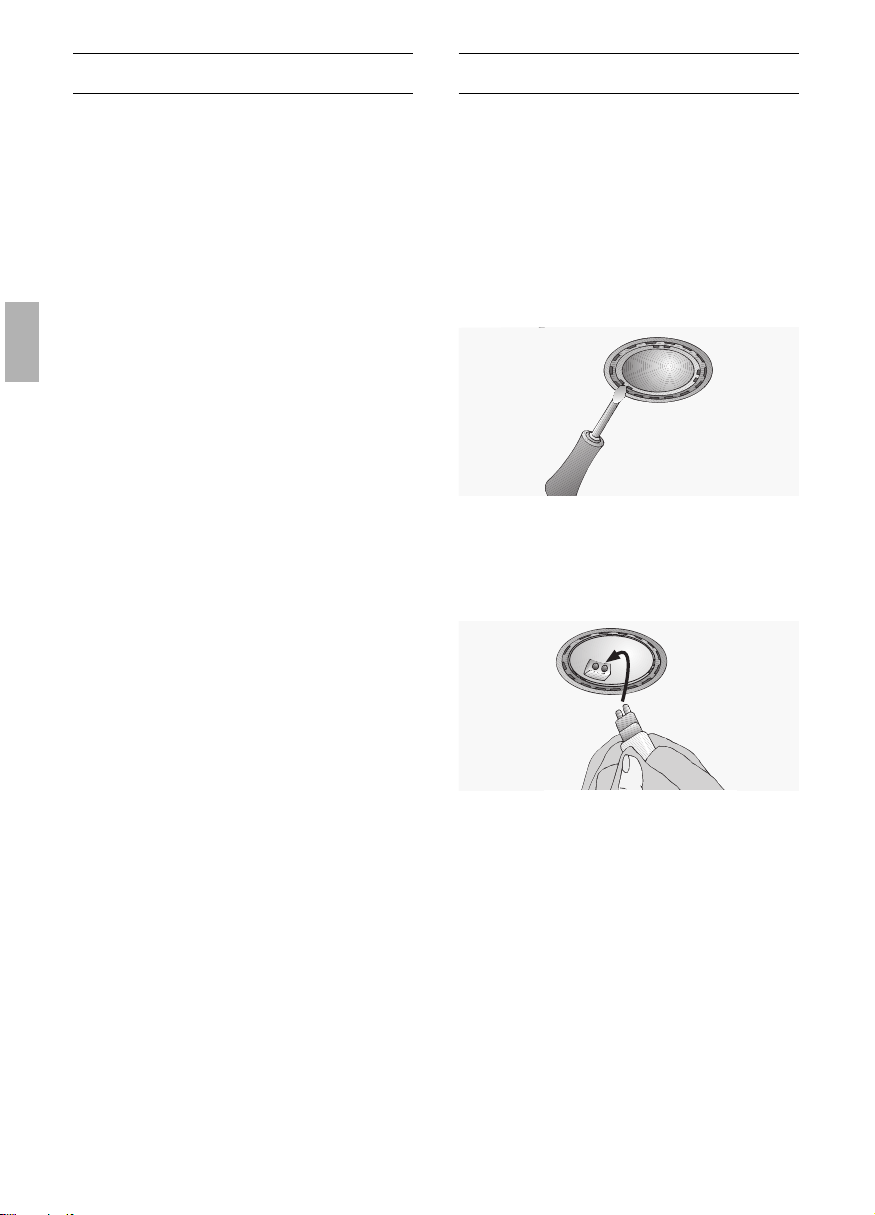

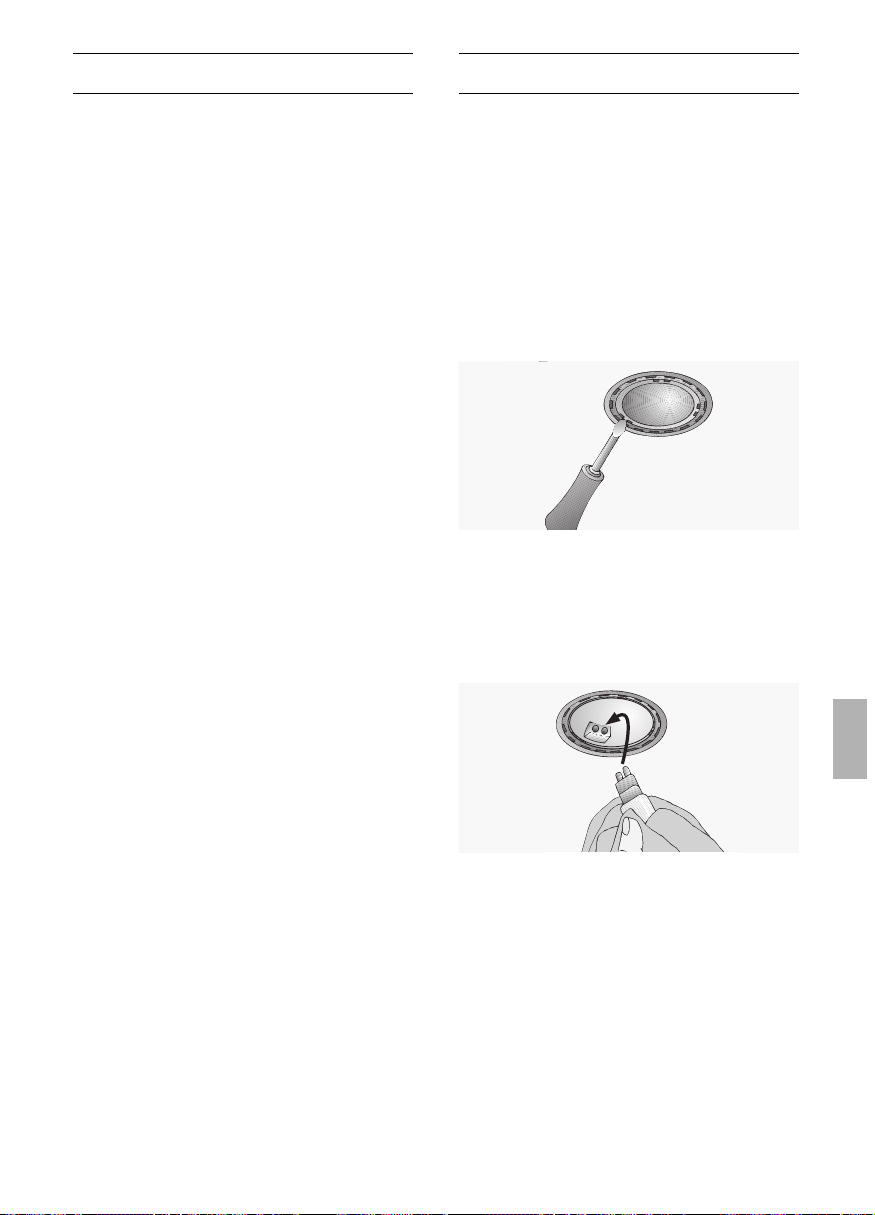

Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.
Page 8
8
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
Page 9
9

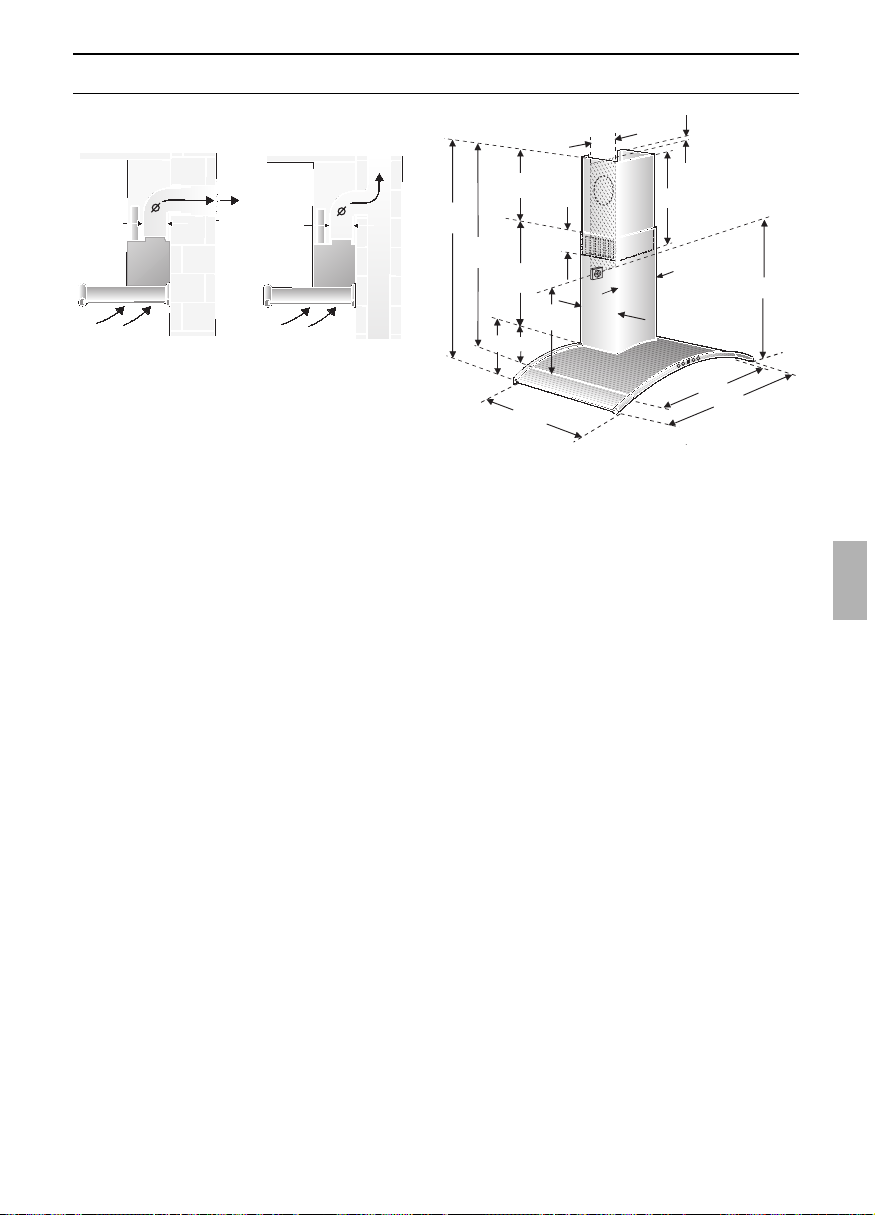

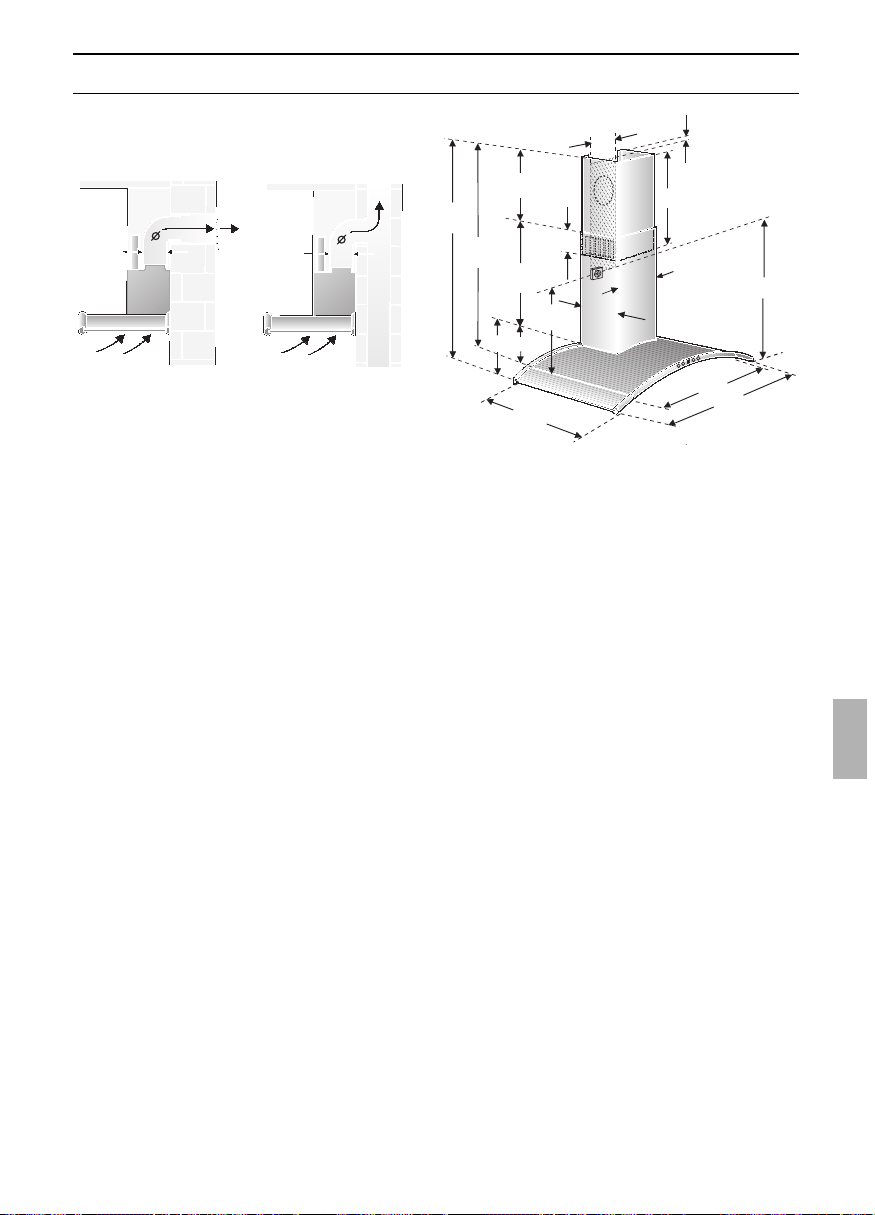

Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 10
10
Optimale Leistung der Dunstabzugshaube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑ Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
❑ Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkungen haben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑ Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.

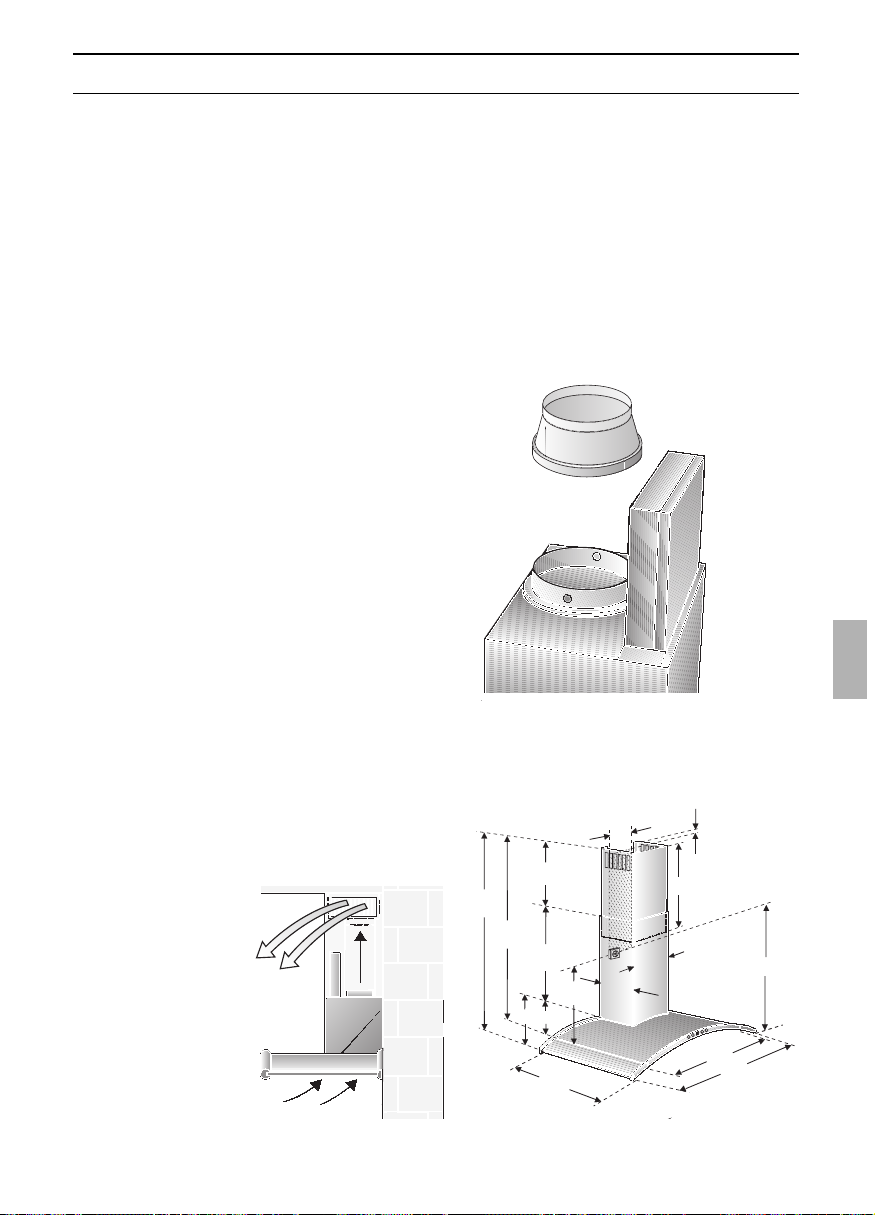

Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Vor der Montage
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600

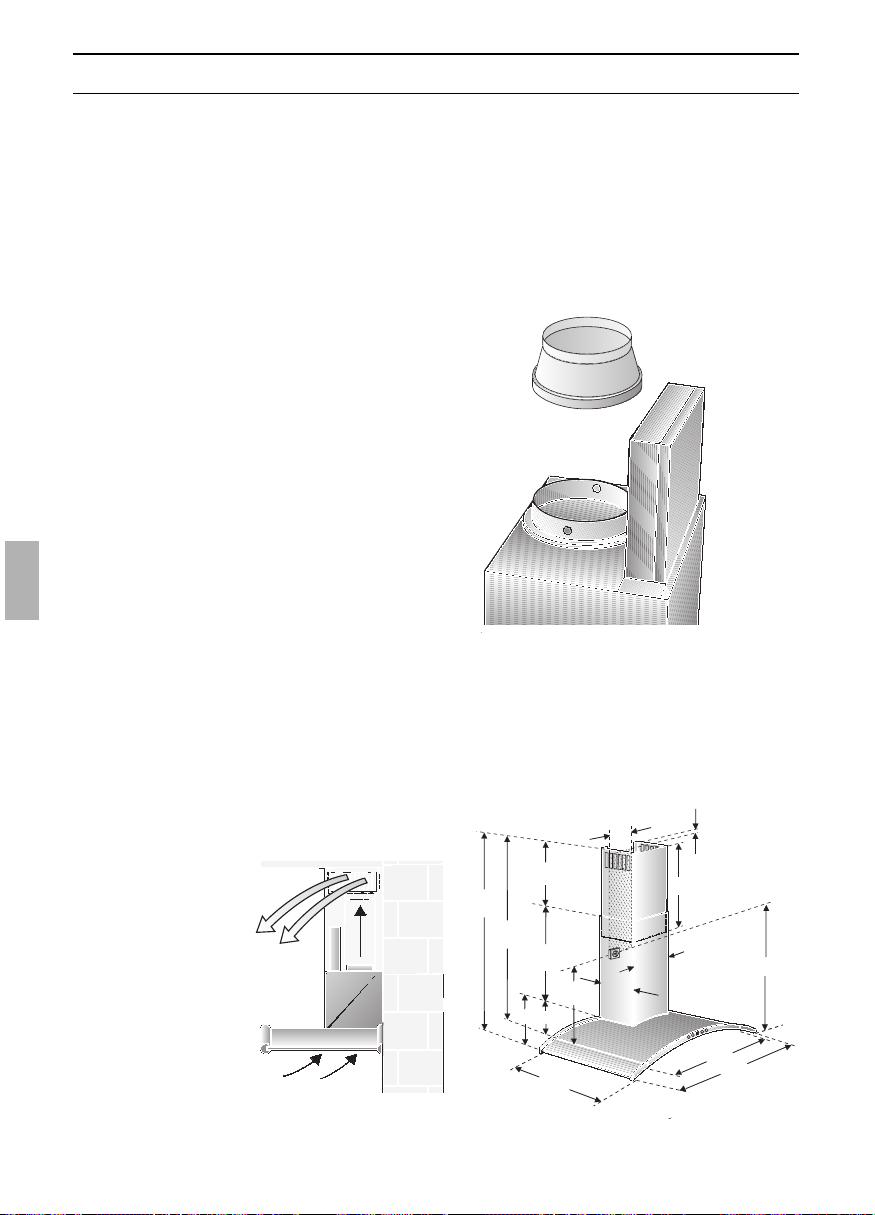

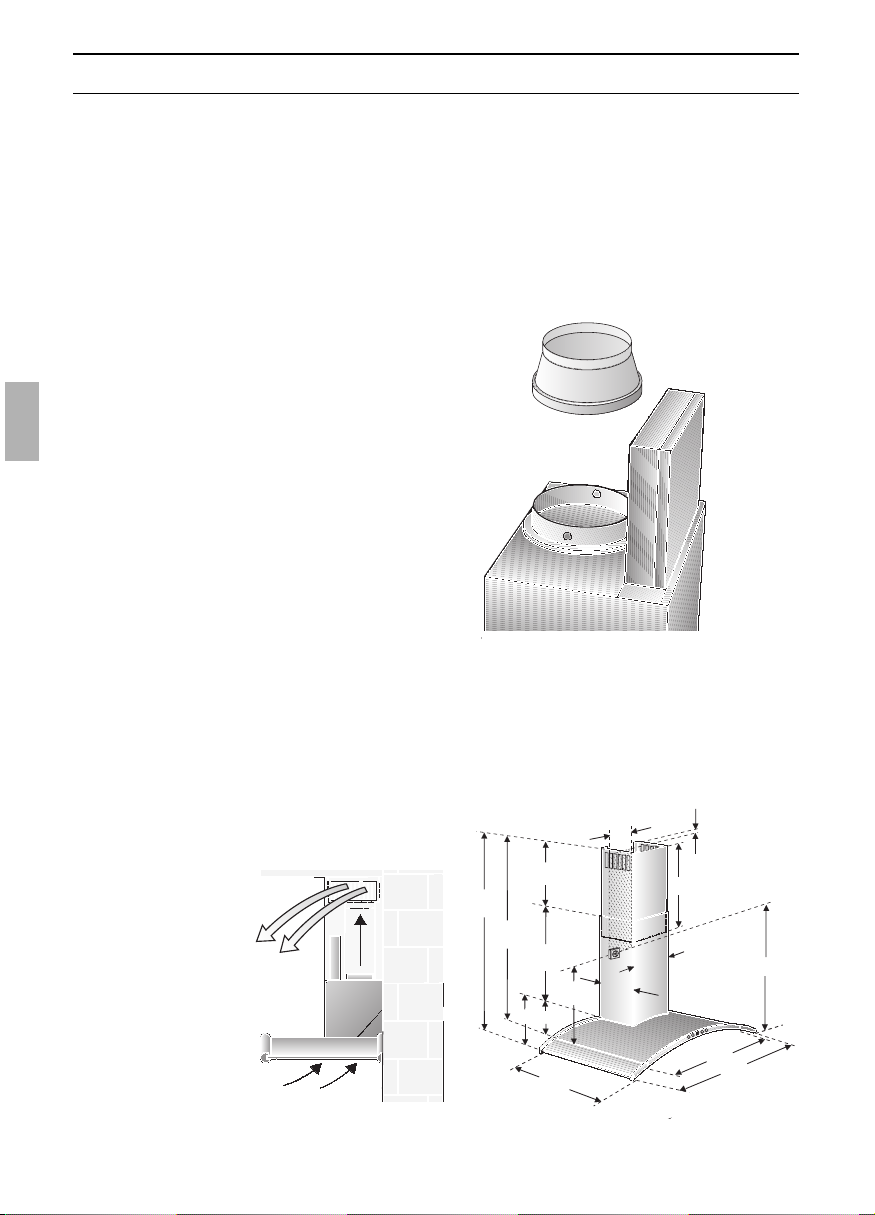

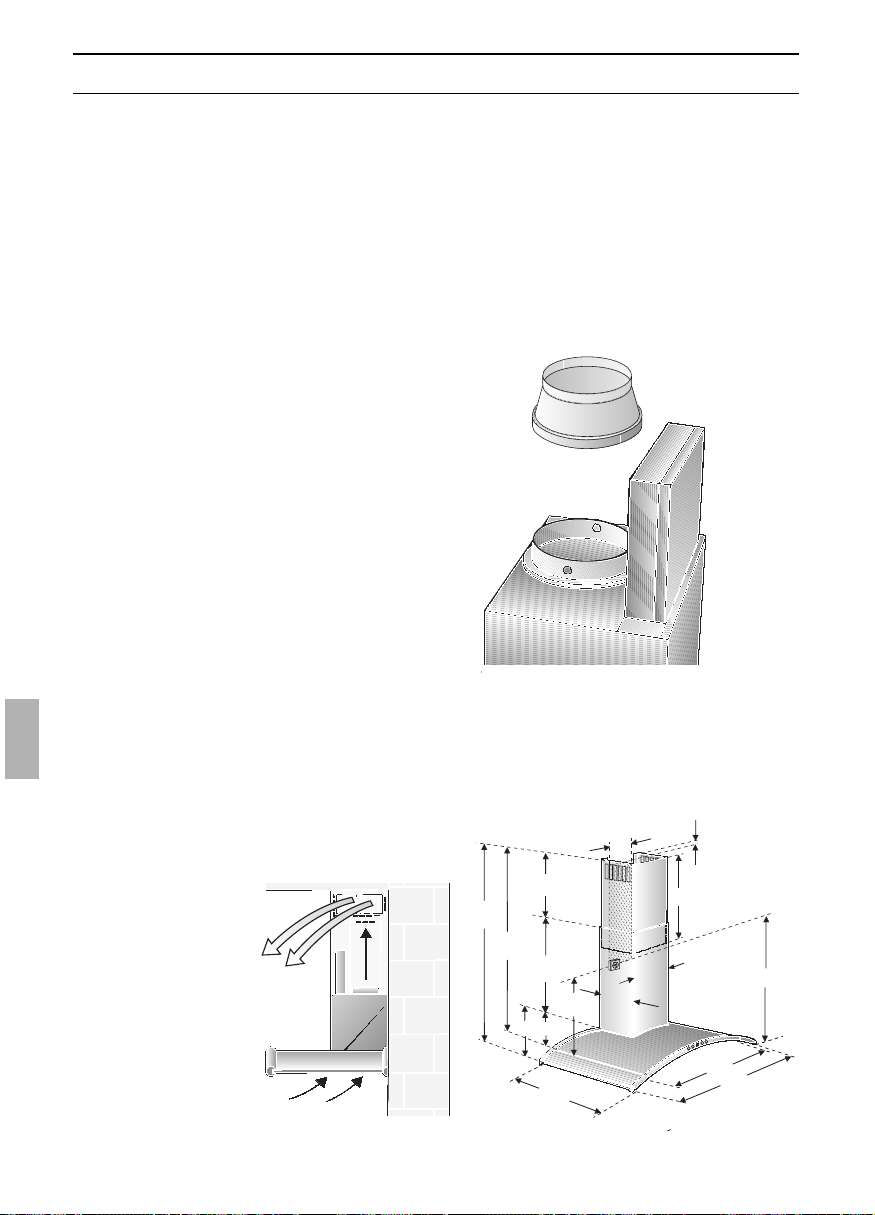

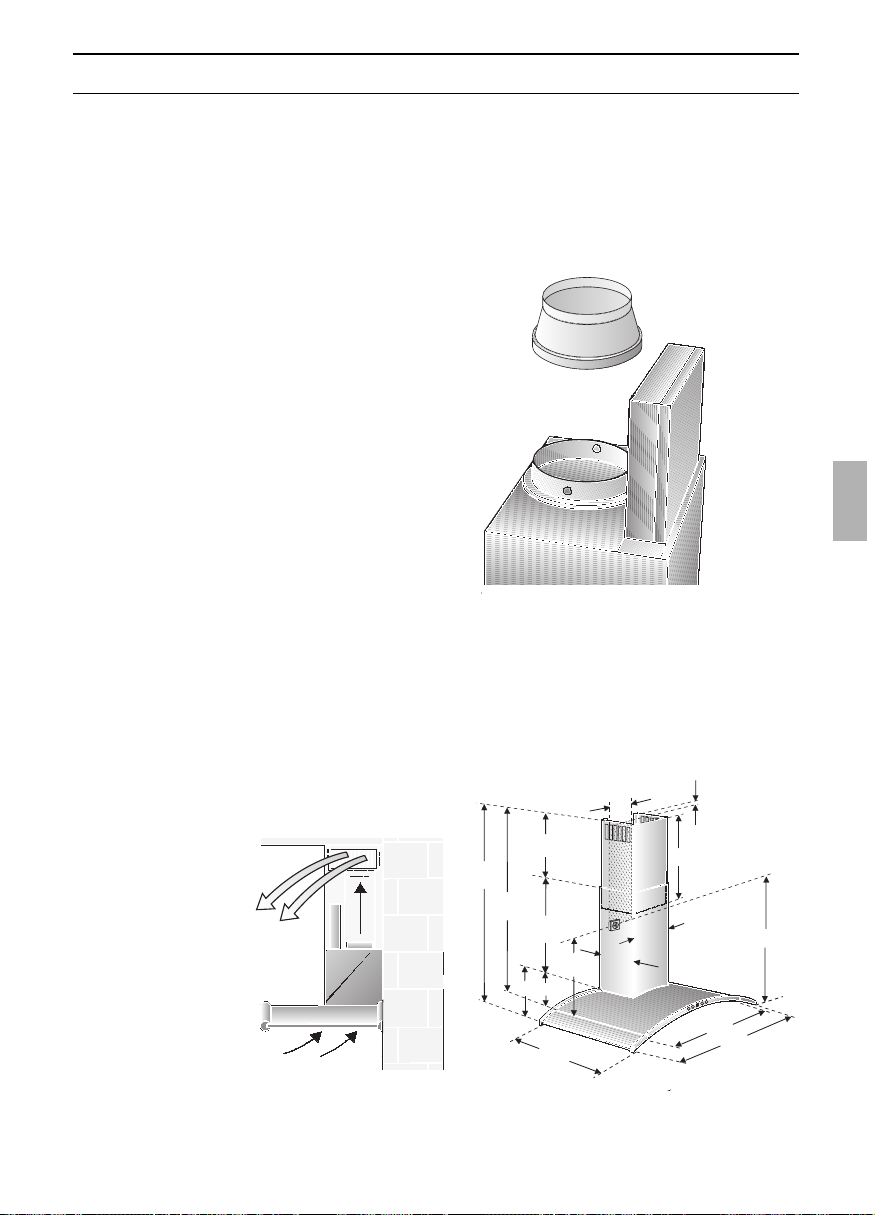

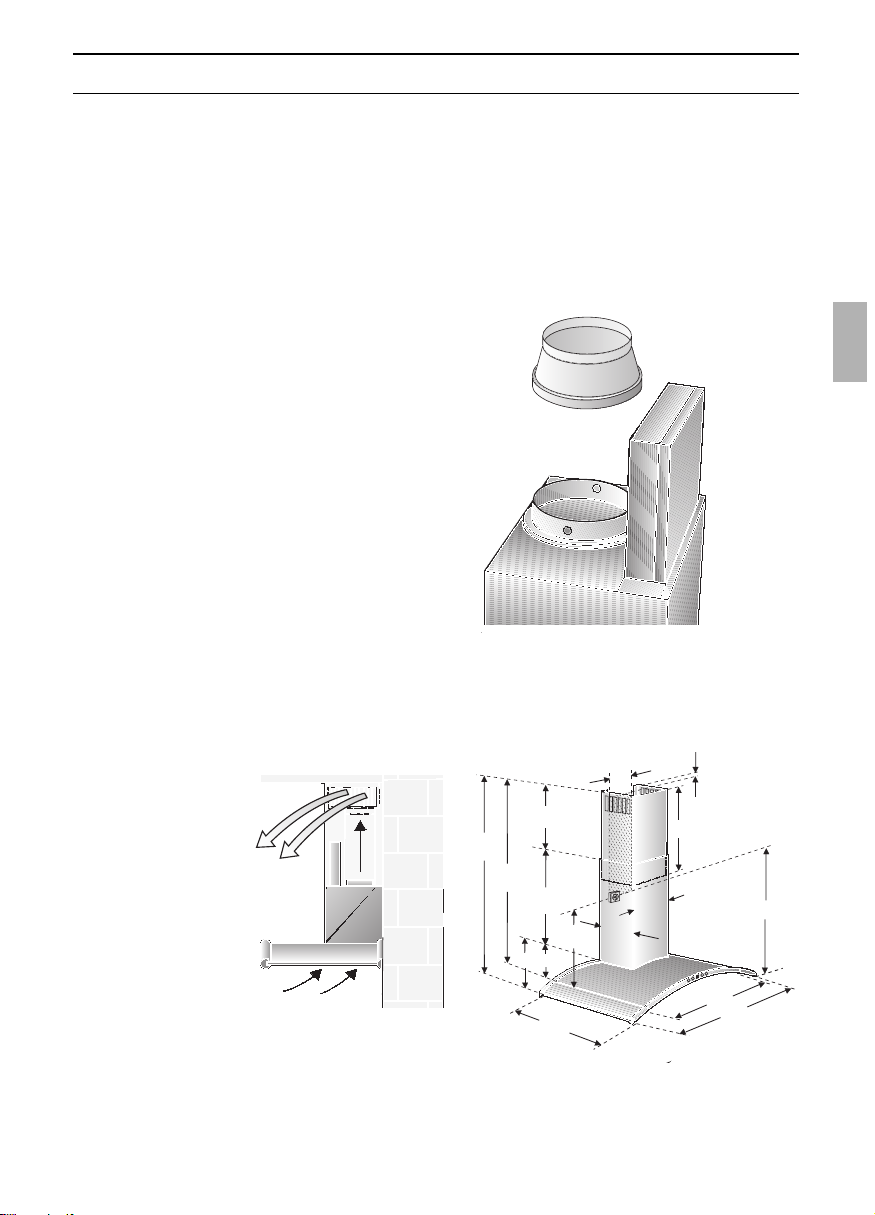

Anschluss Abluftrohr l 150 mm:
❑ Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l 120 mm:
❑ Reduzierstutzen direkt am Luftstutzen
befestigen.
Das komplette
Montage-Set können
Sie beim Fachhandel
erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie am Ende
dieser Gebrauchsanweisung.
❑ Abluftrohr am Reduzierstutzen
befestigen.
Page 11
11
Vor der Montage
Vorbereiten der Wand
❑ Die Wand muss eben und senkrecht
sein.
❑ Für festen Halt der Dübel ist zu sorgen.
Gewicht in kg:
Abluft Umluft
19,218,760 cm
20,920,490 cm
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Page 12
12

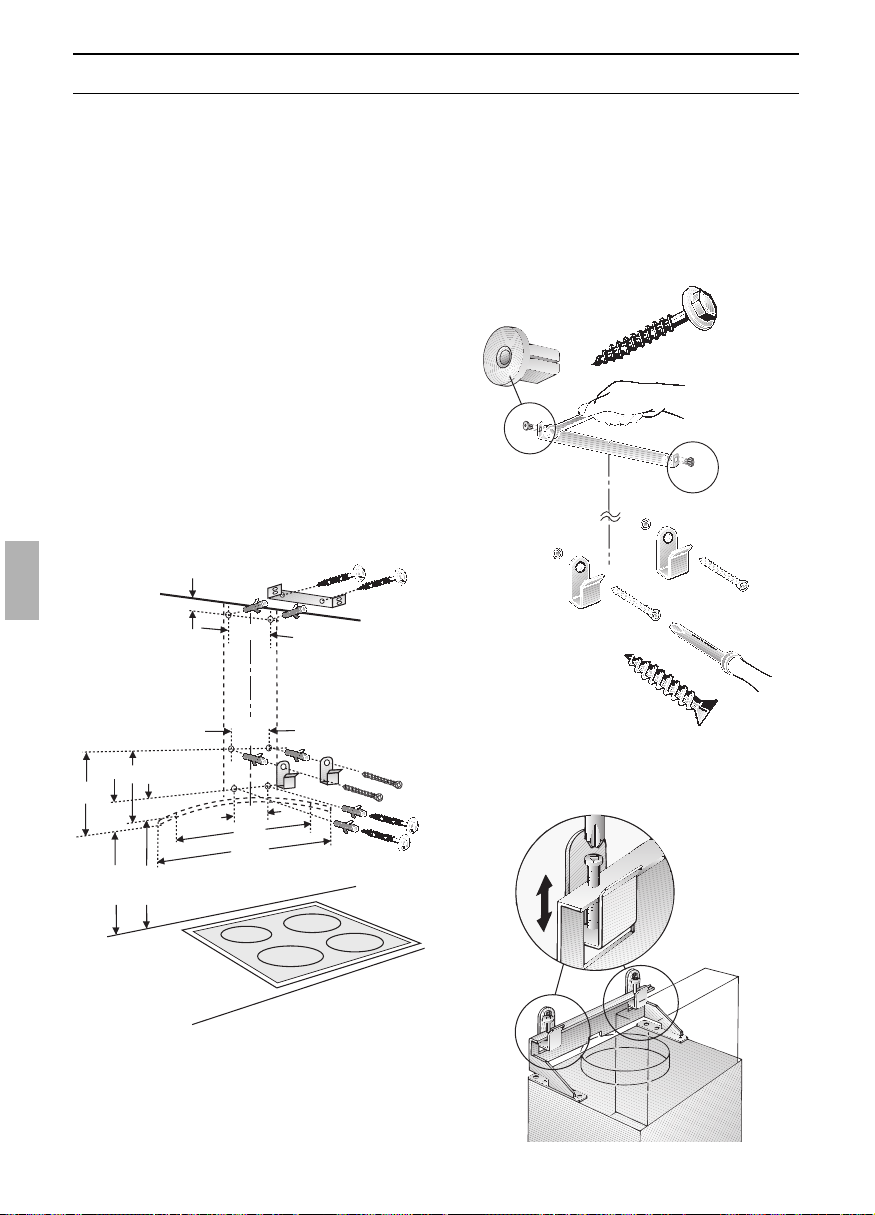

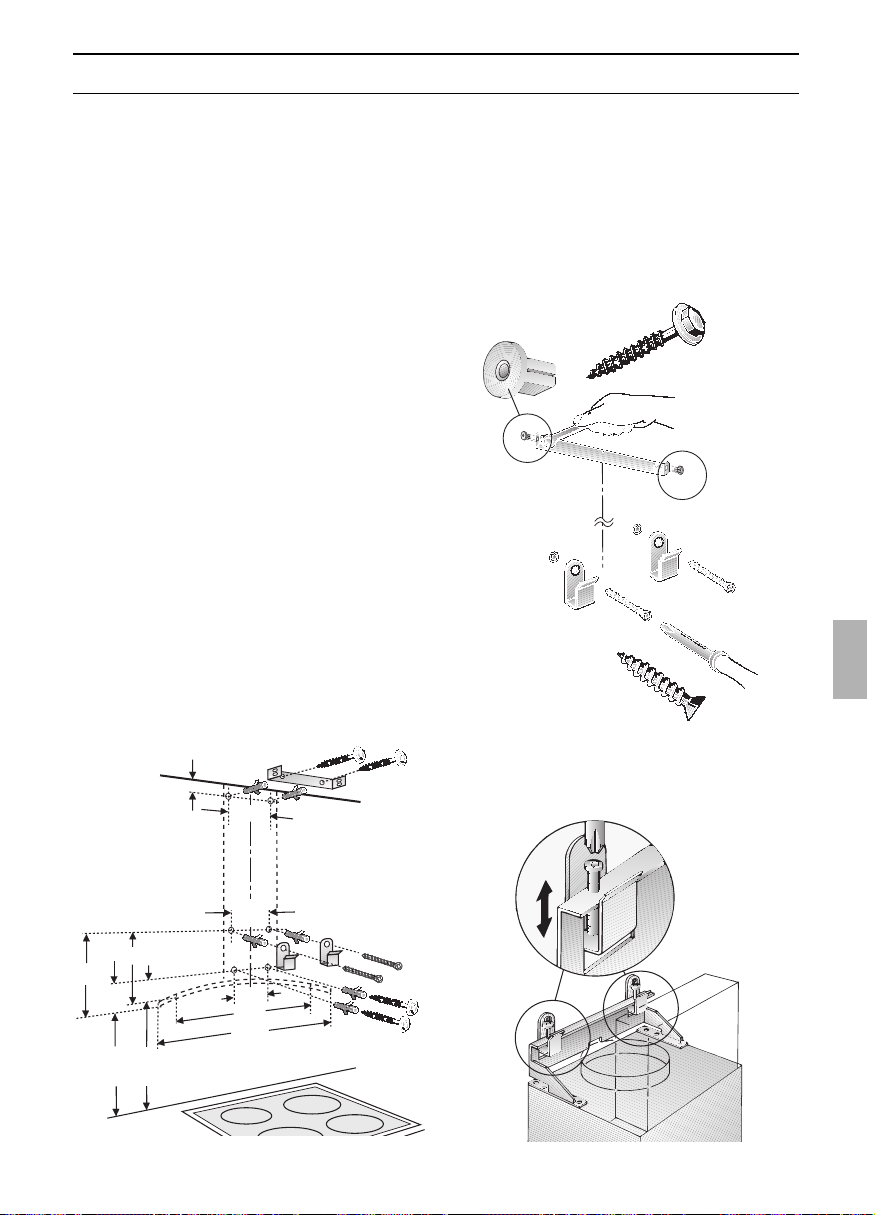

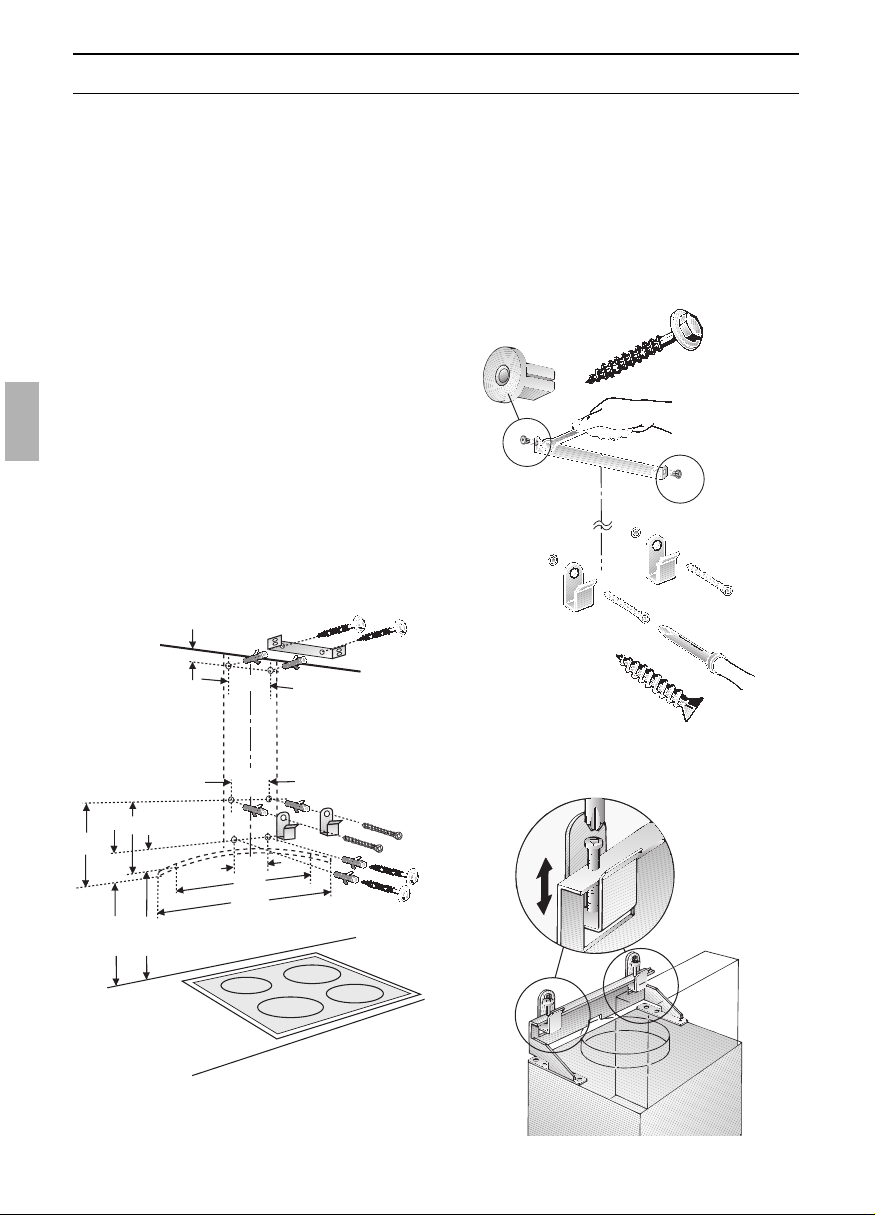

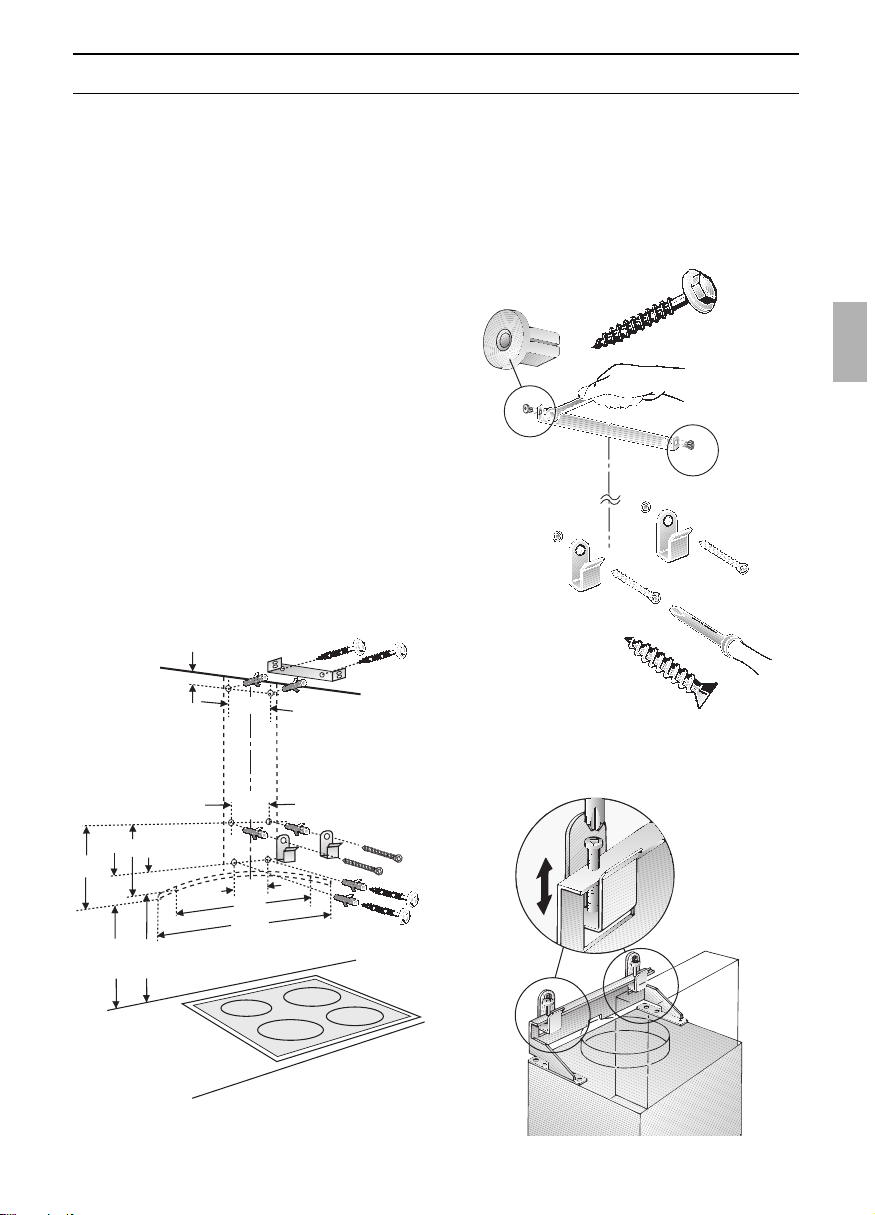

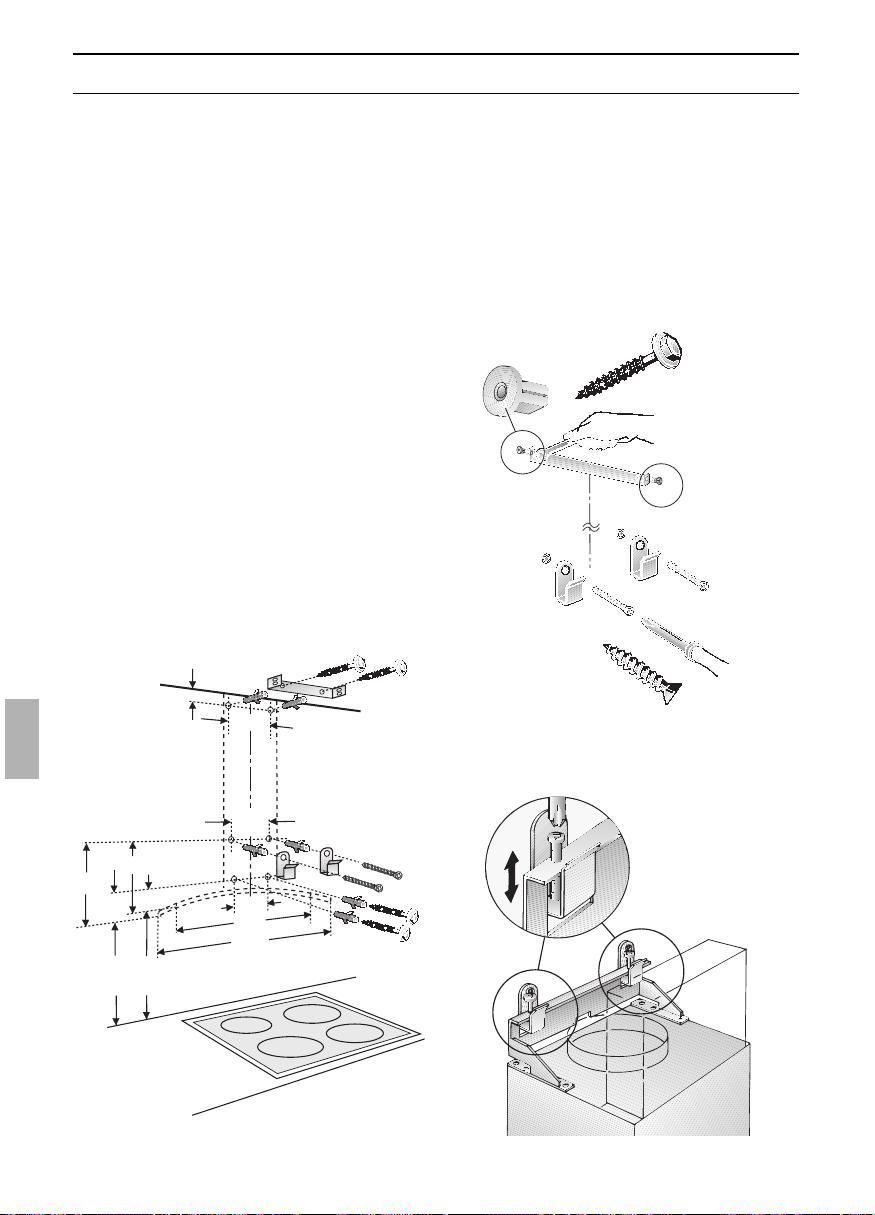

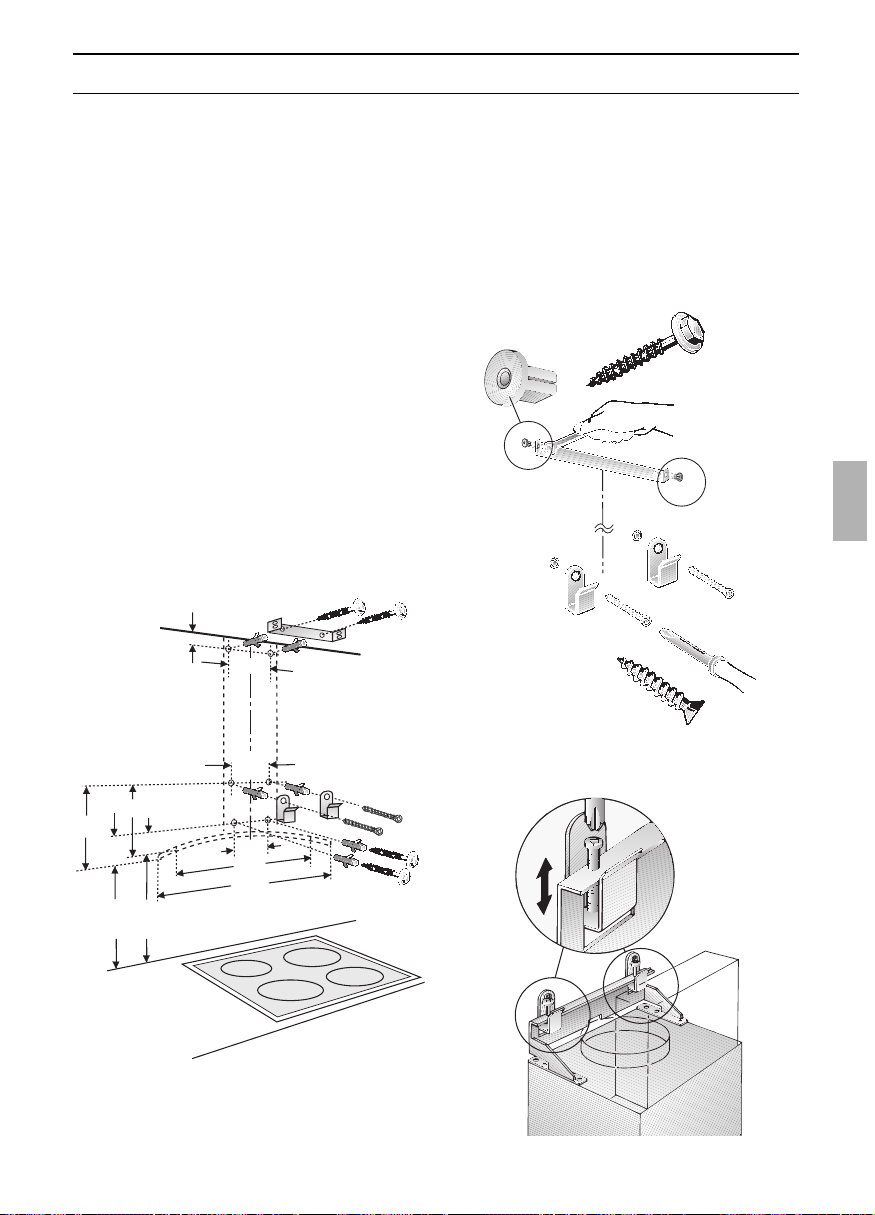

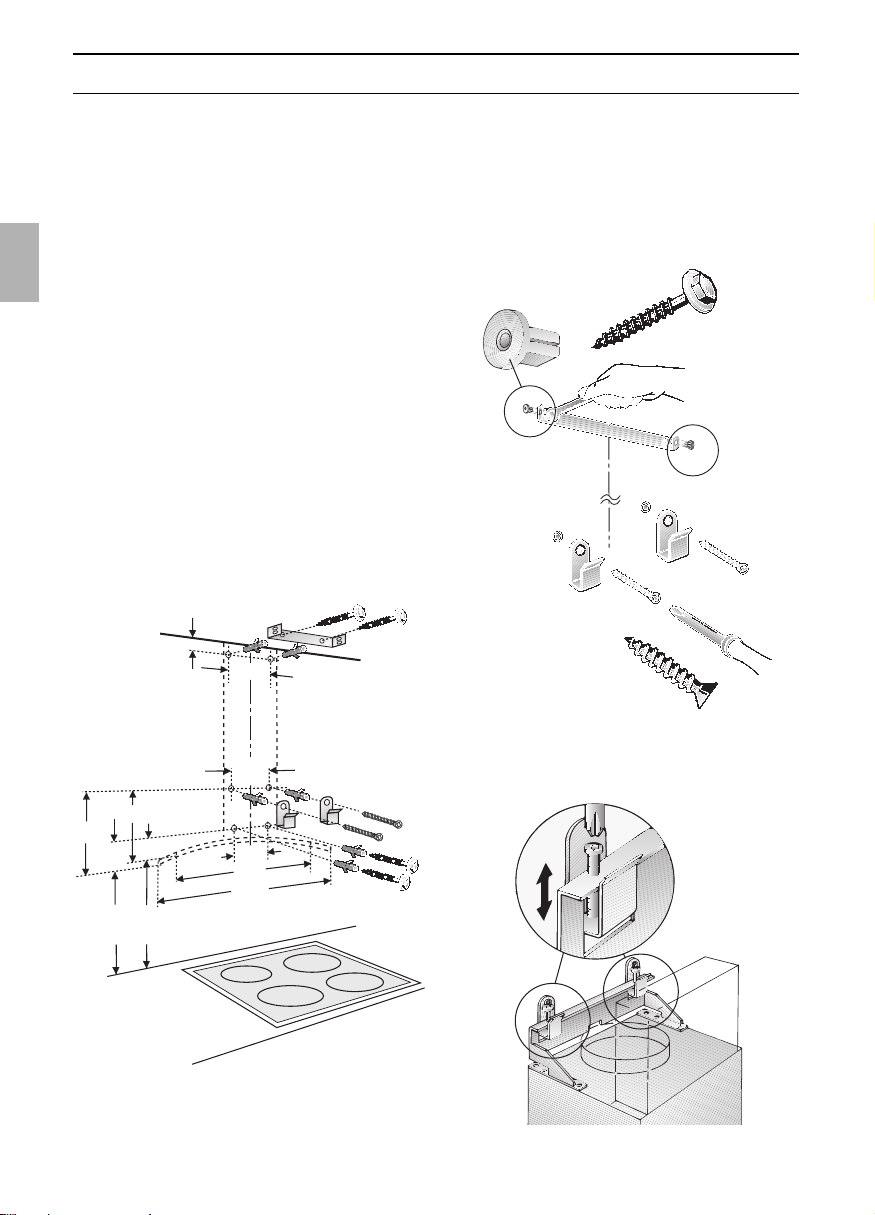

Einbauen
Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.
1. Fettfilter abnehmen
(siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für
die Schrauben an der Wand anreißen
und zum leichteren Einhängen die
Kontur des Einhängebereiches
anzeichnen.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei GasKochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.
4. 4 Löcher für die Dunstabzugshaube und
2 Löcher für die Kaminverblendung
l 8 mm bohren und Dübel wandbündig
eindrücken.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
6. Dunstabzugshaube einhängen.
Höhe und waagerechte Lage mit den
Verstellschrauben ausrichten.
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.
5. Die 2 beiliegenden Abstandshalter in
den Haltewinkel für Kaminverblendung
einrasten.
Haltewinkel für Kaminverblendung mit
2 Sechskantschrauben anschrauben.
Page 13

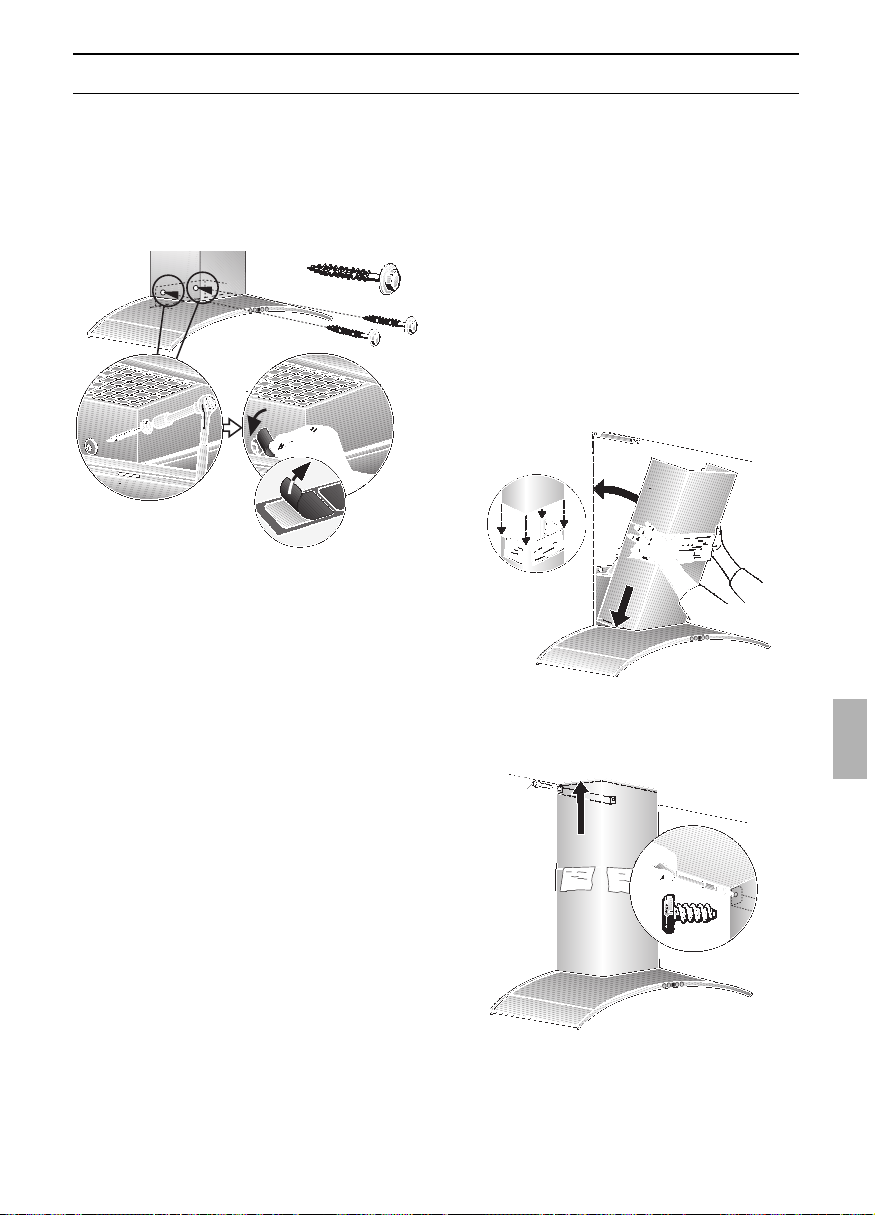

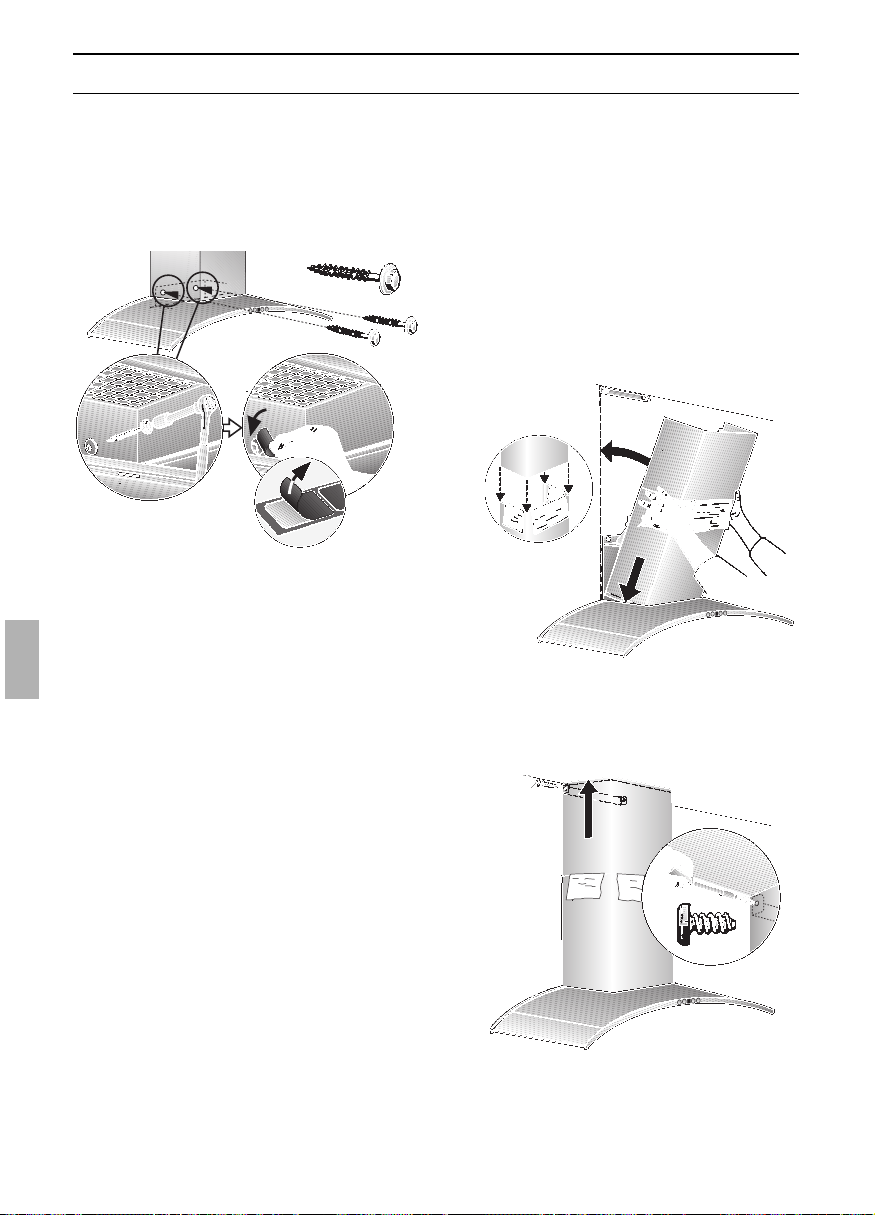

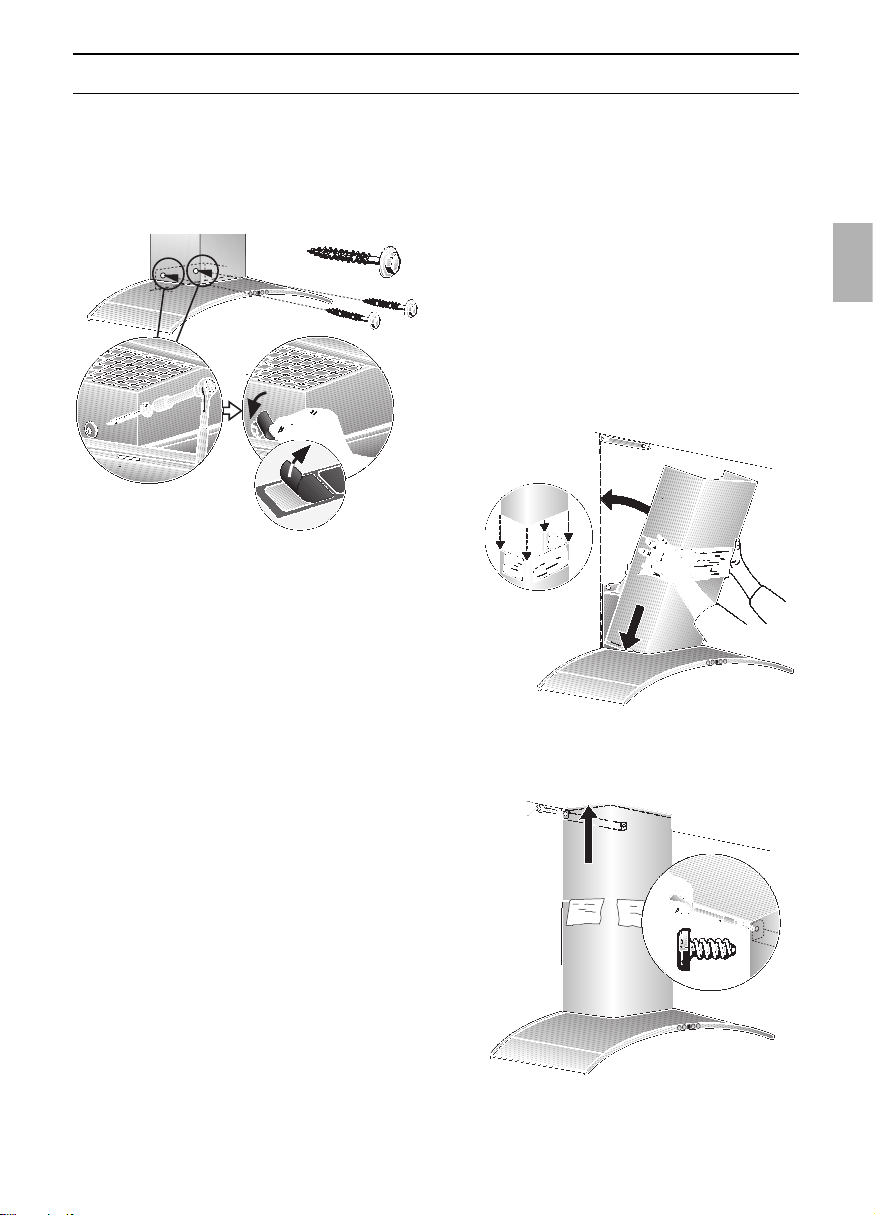

Einbauen

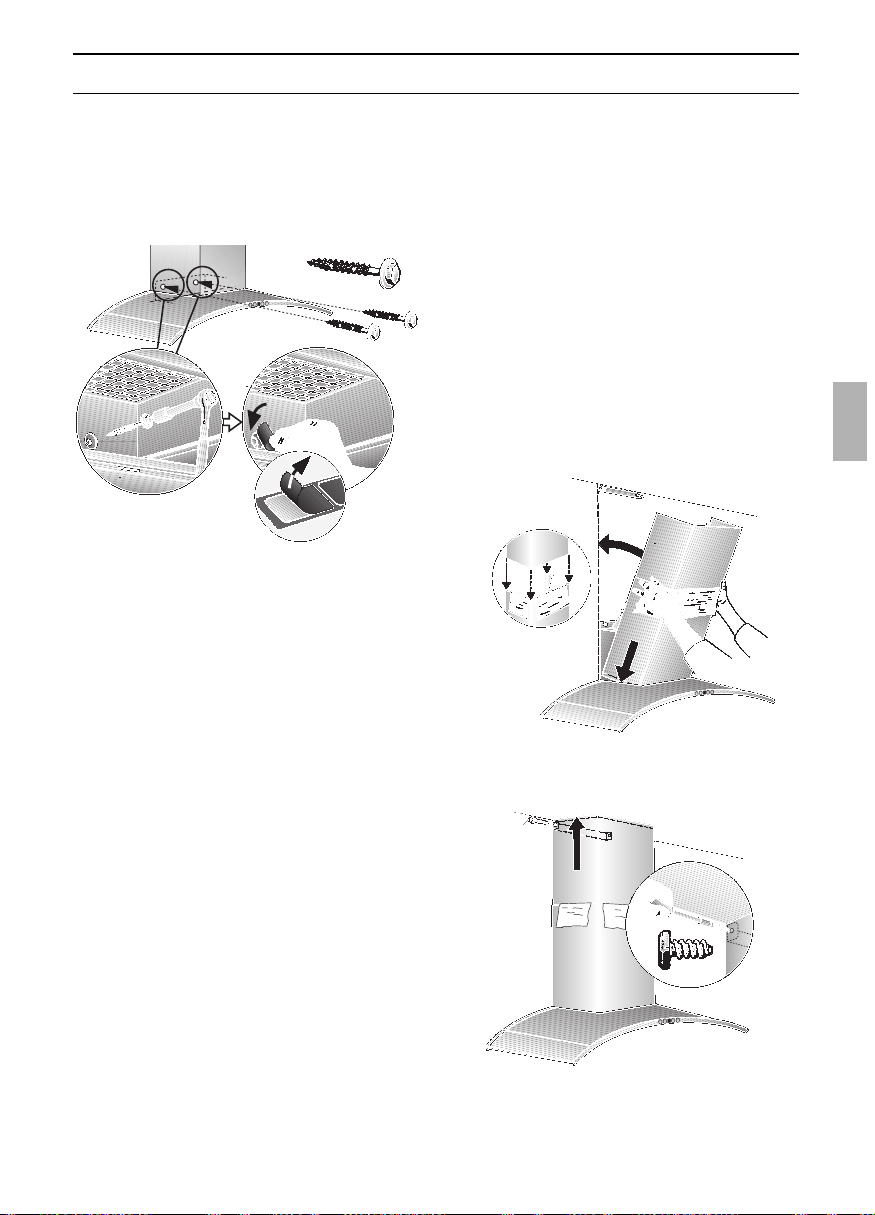

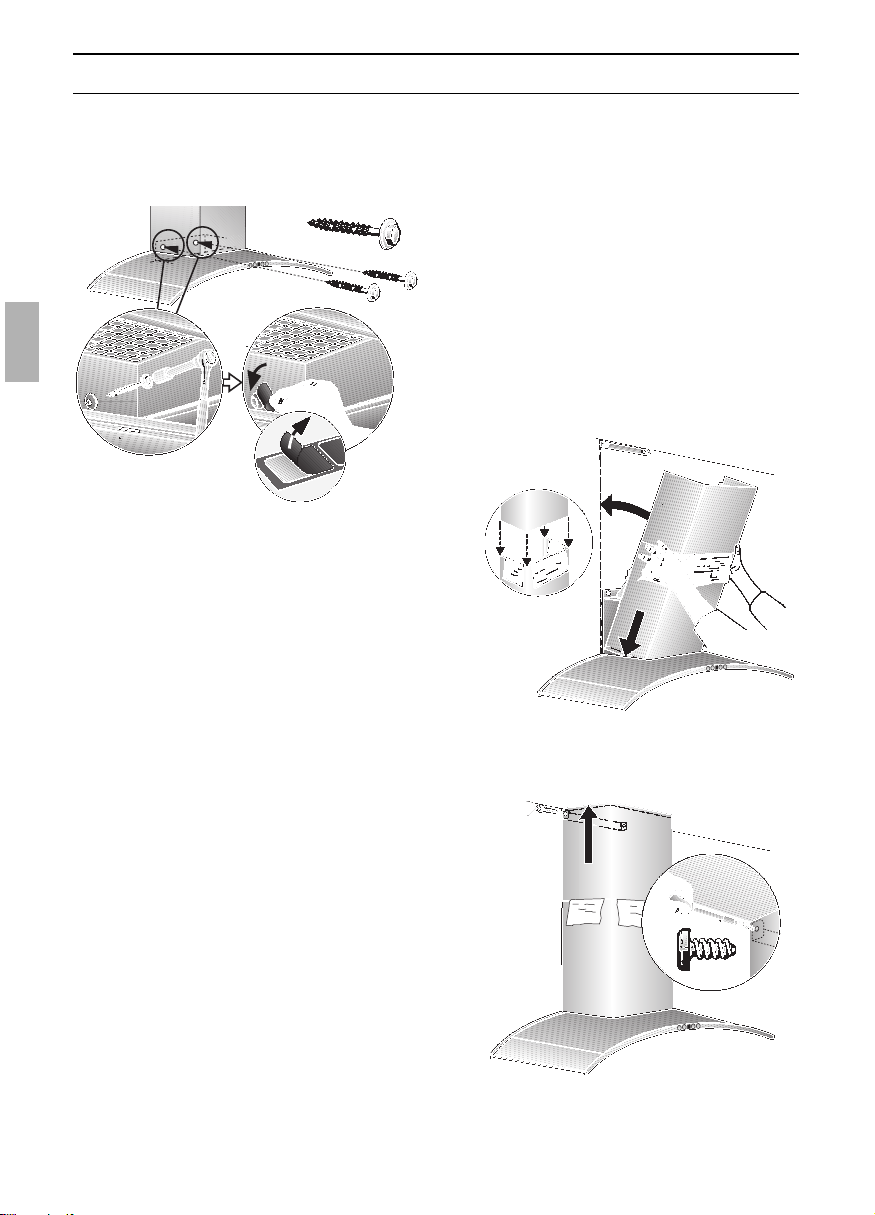

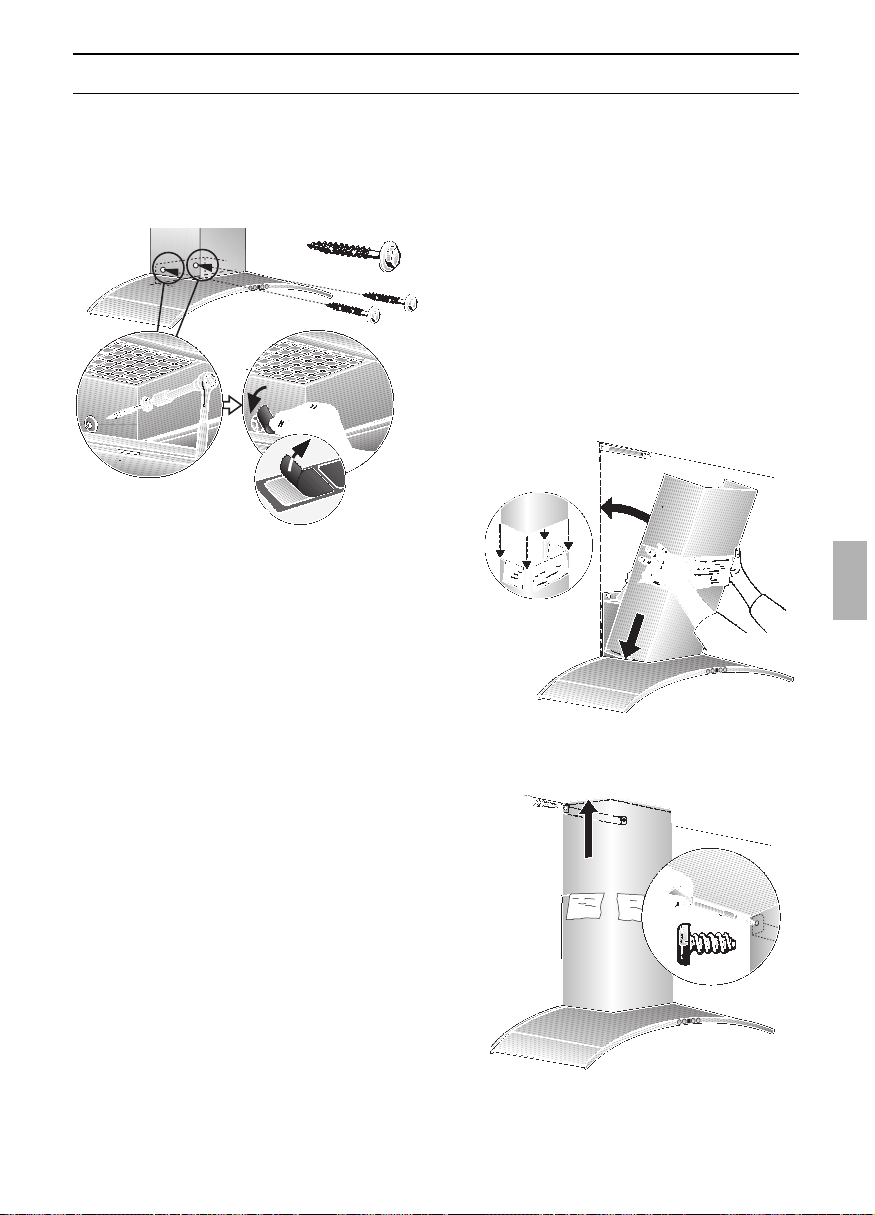

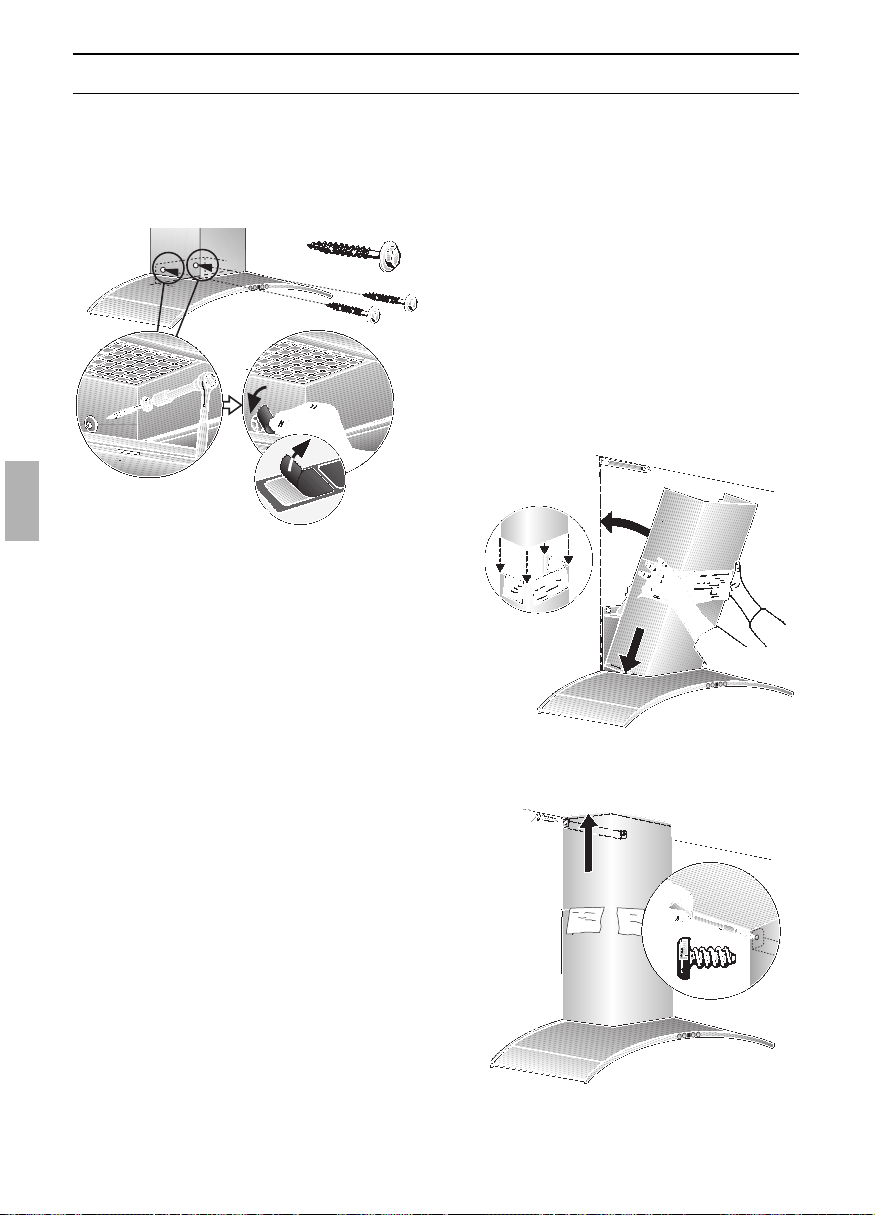

11. Schutzfolie an den beiden
Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Oberflächen.
12. Die obere Kaminverblendung
(Schlitze nach unten) in die untere
Kaminverblendung einschieben.
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblendung legen.
13. Die komplette Kaminverblendung
schräg einsetzen und nach hinten
schwenken.
09. Rohrverbindung herstellen.
10. Elektrische Verbindung herstellen.
1.
2.
3.
15. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).
07. Untere Schrauben (Sechskant-
schrauben) eindrehen.
08. Je eine Abdeckfolie über die Löcher der
2 unteren Befestigungsschrauben auf
das Schutzgitter kleben.
1.
2.
13
14. Die obere Kaminverblendung vorsichtig
nach oben ausziehen und mit 2
Schrauben seitlich an den Haltewinkel
schrauben.
Page 14
14
Appliance description
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Instructions for use:
Light / fan
switches
Chimney
panelling
Light
Filter grille
Page 15
Before using for the first time
If you encounter a problem
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use by
young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his customer
service or a similarly qualified person in order
to prevent serious injury to the user.
The appliance may be connected to the
mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
15
Page 16
16
The most effective method of removing
vapours produced during cooking is to:
❑ Switch the ventilator ON
as soon as you begin cooking.
❑ Switch the ventilator OFF
a few minutes after you have finished
cooking.
Operating procedure
Switching the fan ON
❑ Press the + button.
Setting the required fan speed:
❑ Press the + button.
The fan speed is increased by one step.
❑ Press the – button.
The fan speed is reduced by one step.
Switching the fan OFF:
❑ Press the 0 button.
Or:
❑ Keep pressing the – button until the fan
switches off.
Intensive setting:
Maximum power is obtained at the
intensive setting. It is only required for short
intervals.
❑ Keep pressing the + button until a
ç
appears in the display.
❑ If the intensive setting is not cancelled by
hand, the fan will automatically switch
back to step } after 10 minutes.
Filters and maintenance
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑ In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
after 8 to 10 weeks.
❑ The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
❑ The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑ When cleaning the filters by hand, soak
them in hot soapy water first of all.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
Lighting:
❑ Press the
a button to switch the light on
or off.
❑ The light can be switched on at any
time, even though the fan is switched off.
Fan OFF
Light
ON / OFF
Reduce fan
speed
Fan ON and
increase speed
Intensive setting
Display for fan setting
0
Page 17
Removing and inserting the metal grease
filters:
Warning: The halogen bulbs must be
switched off and cool.
1. Press the catch on the grease filters
inwards and fold the filters down.
Filters and maintenance
2. Clean the filters.
3. Insert the clean filters back into the
hood.
3. Engage the lug at the front.
4. Insert the metal grease filters (see
"Removing and inserting the metal
grease filters").
Removing the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal filters.
2. Press in the lug at the front and remove
the activated carbon filter.
3. Insert the metal grease filters.
Replacing the activated carbon filter:
❑ During normal operation (1 to 2 hours
per day) the activated carbon filters
should be replaced approximately 1 x
year.
❑ A replacement filter can be obtained
from any authorized dealer (see optional
accessories).
❑ Use original filters only.
By doing so you will obtain maximum
performance from your extractor hood.
Disposing of the old activated carbon
filter:
❑ There are no pollutants in the activated
carbon filters. They can therefore be
disposed of as part of your normal
domestic refuse.
Inserting the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal-mesh filters
(see "Removing and inserting the metalmesh grease filters").
2. Insert the activated carbon filter.
17
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Page 18
18
Cleaning and care
Disconnect the extractor hood from the
electricity supply by pulling out the
mains plug or switching it off at the fuse
box.
❑ At the same time as you clean the
grease filters, clean off any grease from
all accessible parts of the housing. This
significantly reduces the fire hazard and
ensures that the extractor hood
performs as effectively as possible.
❑ Use a hot detergent solution or a mild
window cleaner to clean the canopy of
the extractor hood.
❑ Do not scrape off any dirt that has dried
on but loosen it up with a damp cloth.
❑ Do not use abrasive cleaning agents or
sponges that could cause scratches.
❑ Note: Do not use alcohol (spirit) on
plastic parts, otherwise the surface may
become matt in appearance.
Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
Do not use any of the following to clean
stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!
Aluminium and plastic surfaces:
❑ Use a soft, non-linting window cloth or
micro-fibre cloth.
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
❑ Do not use abrasive agents.
4. Re-insert the bulb ring.
5. Plug the appliance into the mains or
switch it on at the fuse box.
Note: If the light does not function, check
that the bulbs have been inserted correctly.
Replacing the light bulbs
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
When switched on, the halogen bulbs
become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.
2. Remove the bulb ring with a screwdriver
or similar tool.
3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 cap).
Caution: Refer for plug-in lampholder.
Take hold of the bulb with a clean cloth.
Page 19
19
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 50 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
550 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
Page 20
20
Prior to installation
Exhaust-air mode
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.
Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).
Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.
If the exhaust air is going to be
discharged into the open, a telescopic
wall box should be fitted into the outside
wall.
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 21
21
Prior to installation
For optimum extractor hood efficiency:
❑
Short, smooth air exhaust pipe.
❑
As few bends in the pipe as possible.
❑
Diameter of pipe to be as large as
possible and no tight bends in pipe.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
❑
Round pipes:
We recommend
Internal diameter: 150 mm (at least
120 mm).
❑
Flat ducts must have an internal crosssection that equates to that of round
pipes.
There should be no sharp bends.
l 120 mm approx. 113 cm
2
l 150 mm approx. 177 cm
2
❑
If pipes have different diameters:
Insert sealing strip.
❑
For exhaust-air mode, ensure that
there is an adequate supply of fresh air.
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
Connecting a l 150 mm exhaust-air
pipe:
❑
Mount the pipe directly onto the air
outlet on the hood.
Connecting a l 120 mm exhaust-air
pipe:
❑ Attach the reducing connector directly to
the air pipe.
The complete
installation set can be
obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating
instructions.
❑ Attach the exhaust-air pipe to the
reducing connector.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 22
22
Prior to installation
Preparing the wall
❑
The wall must be flat and perpendicular.
❑
Ensure that the wall is capable of
providing a firm hold for mounting
screws and plugs.
Weight in kg:
We reserve the right to construction changes within the
context of technical development.
Exhaust air Recirculating air
19,218,760 cm
20,920,490 cm
Electrical connection
WARNING: THIS APPLIANCE MUST BE
EARTHED
IMPORTANT: Fitting a Different Plug:
The wires in the mains lead are coloured in
accordance with the following code:
Green and Yellow – Earth
Blue – Neutral
Brown – Live
If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.
This is what you have to do:
1. Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2. Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
3. Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood should only be
connected to an earthed socket that has
been installed according to relevant
regulations.
If possible, site the earthed socket directly
behind the chimney panelling.
Electrical data:
Are to be found on the name plate inside
the appliance after removal of the filter
frame.
Before undertaking any repairs,
always disconnect the extractor hood from
the electricity supply.
Length of the connecting cable: 1.30 m.
If it is necessary to wire the extractor
hood directly into the mains:
The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.
A separator must be installed in the household circuit. A suitable separator is a switch
that has a contact gap of more than 3 mm
and interrupts all poles. Such devices
include circuit breakers and contactors.
If the connecting cable for this applian-
ce is damaged, the cable must be replaced
by the manufacturer or his customer
service or a similarly qualified person in
order to prevent serious injury to the user.
This extractor hood corresponds to EC
regulations concerning RF interference
suppression.
Page 23
23
Installation
This extractor hood is intended to be
mounted onto the kitchen wall.
1. Remove the grease filter
(refer to Operating Instructions).
2. Draw a line on the wall from the ceiling
to the lower edge of the hood at the
centre of the location where the hood is
going to be mounted.
3. Use the template to mark the points on
the wall where the screws will be
mounted. In order to make it easier to
hook the hood onto the screws, draw
the outline of the area where the hood
will be attached.
Ensure that the minimum distance bet-
ween the hob and the extractor hood is
maintained – 550 mm for an electric hob
and 650 mm for a gas hob. The bottom
edge of the template equates to the lower
edge of the extractor hood.
4. Drill 4 x l 8 mm holes for the extractor
hood and 2 x l 8 mm holes for the
chimney panelling. Insert plugs into the
holes so that they are flush with the wall.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
Note: Take into account any special
accessories that are going to be fitted.
5. Attach the 2 enclosed spacers to the
fixing bracket for the flue duct panelling.
Attach the fixing bracket for the
chimney panelling using two hexagon
head cap screws.
6. Attach the extractor hood.
Adjust the height and align horizontally
with the adjusting screws.
Page 24
24
Installation
07. Screw in lower screws (hex screws).
08. Stick protective film over the holes of
the 2 lower mounting bolts in the
protective grid.
11. Remove the protective film from the
two flue ducts.
Take care not to damage the
surfaces which are susceptible to
scratches etc.
12. Push both sections of the flue panelling
together (slots in the upper section
must be pointing downwards) and
insert into the opening in the extractor
hood.
Protect the cover panels from
scratches, for example by laying the
template used for marking the wall over
the top edge of the lower section.
09. Connect up the air outlet pipe.
10. Connect the hood to the electricity
supply.
13. Slide out the upper section and attach
it to the mounting brackets at the sides
with two screws.
14. Insert the grease filter (refer to
Operating Instructions).
1.
2.
3.
1.
2.
Page 25
25
Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
Mode d’emploi:
Commutateur
Lumière/
Ventilateur
Capot de
cheminée
Eclairage
Grille du filtre
Page 26
26
Dérangements
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
Si l'appareil est endommagé, sa mise
en service est proscrite.
Le branchement et la mise en service ne
doivent être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son
remplacement au fabricant ou à son service
après-vente, ou encore à une personne
possédant des qualifications identiques, pour
éviter de créer des risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à ser-
vir que pour couvrir les besoins d'un ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher une
surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées peu-
vent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
Page 27
27
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
❑ Enclencher la hotte aspirante
en début de cuisson.
❑ Eteindre la hotte aspirante
quelques seulement minutes après la fin
de la cuisson.
Utilisation de la hotte aspirante
Enclenchement du ventilateur:
❑
Appuyez sur la touche +.
Réglage du ventilateur sur la vitesse
désirée:
❑
Appuyez sur la touche +.
Le ventilateur passe au gradin de vitesse
immédiatement supérieur.
❑
Appuyez sur la touche –.
Le ventilateur passe au gradin de vitesse
immédiatement inférieur.
Coupure du ventilateur:
❑
Appuyez sur la touche 0.
Ou:
❑
Appuyez sur la touche – autant de fois
que nécessaire à ce que le ventilateur
s'éteigne.
Ventilation intensive:
Au niveau intensif, le ventilateur développe
sa plus grande puissance. Vous n'en aurez
que brièvement besoin.
❑ Appuyez sur la touche + autant de fois
que nécessaire à ce que la lettre
ç
s'affiche.
❑ Si vous n'éteignez pas manuellement la
ventilation intensive, le ventilateur revient
automatiquement à la vitesse
}
au bout
de 10 minutes.
Filtre et entretien
Filtres à graisse:
Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal
incombustible.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en
nettoyant à temps les filtres à graisse en
métal. Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal:
❑ En fonctionnement normal (1 à 2 heures
par jour), le filtre doit être nettoyé au bout
de 8 à 10 semaines.
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
❑ Le filtre doit reposer non serré dans le
lave-vaisselle.
Il ne doit pas être coincé.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
Eclairage:
❑ Appuyez sur la touche
a pour
enclencher et couper l'éclairage.
❑ Vous pouvez utiliser l'éclairage à tout
moment, même quand le ventilateur est
éteint.
Arrêt du
ventilateur
Lumière
Enclencher / Eteindre
Moindre vitesse
du ventilateur
Enclenchement du
ventilateur, hausse
de sa vitesse
Ventilation intensive
Affichage du gradin de vitesse ventilateur
0
Page 28
28
Retrait et mise en place des filtres à
graisse en métal:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse
puis abaissez les filtres.
Filtre et entretien
2. Nettoyer les filtres à graisse.
3. Une fois nettoyés, remettez les filtres à
graisse en place.
3. Faites encranter la patte avant.
4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise
en place des filtres à graisse en métal).
Retrait du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez les filtres à graisse en métal.
2. Enfoncez la patte avant puis retirez le
filtre à charbon actif par le bas.
3. Remontez les filtres à graisse.
Changement du filtre à charbon actif:
❑ Hotte fonctionnant normalement
(1 à 2 heures par jour), il faudra changer
les filtres à charbon actif environ 1 fois
par an.
❑ Vous pouvez vous procurer un filtre à
charbon actif de rechange dans le
commerce spécialisé. Voir la section sur
les accessoires spéciaux.
❑ N'utilisez qu'un filtre d'origine.
Vous garantirez ainsi un fonctionnement
optimal de la hotte.
Mise au rebut du filtre à charbon actif
usagé:
❑ Les filtres à charbon actif ne contiennent
aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.
Mise en place du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).
2. Mettez en place le filtre à charbon actif.
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.
Page 29
29
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ N'utilisez pas de produits récurants ni
d'éponges à dos abrasif.
❑ Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car
des taches mates pourraient
apparaître.
Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
Ne nettoyez jamais les surfaces en acier
inox avec des éponges à dos
récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
❑ Utilisez un chiffon doux, ne peluchant pas,
du genre employé pour nettoyer les vitres,
ou un chiffon à microfibres.
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
❑ N'utilisez pas de produits récurants.
4. Réencrantez l'anneau de l'ampoule.
5. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.
Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.
Changer les ampoules halogènes
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.
Les ampoules halogènes allumées
deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.
3. Changez l'ampoule halogène
(ampoule halogène en vente
habituelle dans le commerce,
12 volts, 20 watts maxi., douille G4).
Attention: douille à enfichage.
Pour saisir l’ampoule halègene, servezvous d’un chiffon propre.
Page 30
30
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
Page 31
31
Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possi-
ble si la dépression dans le local où le foyer
de chauffage est implanté ne dépasse pas
4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble
des moyens d'aération du logement. Cette
règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de
cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 32
32
Avant le montage
Branchement du conduit
d'évacuation l 150 mm:
❑
Fixez le conduit d'évacuation
directement sur l'orifice.
Branchement du conduit
d'évacuation l 120 mm:
❑ Fixez le manchon réducteur directement
sur l'orifice du manchon à air.
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
❑
Le conduit d'évacuation soit court et lisse.
❑
Il ait le moins possible de coudes.
❑
Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
L'emploi de conduits d'air vicié longs,
rugueux, formant de nombreux coudes
ou d'un trop petit diamètre fait
descendre le débit d'air en dessous du
débit optimal, tout en accroissant le
bruit d'aspiration.
❑
Conduits de section ronde:
Nous recommandons
recommandons des conduits au diamètre
intérieur de 150 mm mais de 120 mm
minimum.
❑
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
120 mm l = 113 cm
2
de section
150 mm l = 177 cm
2
de section.
❑
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit suffisant.
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Vous pouvez vous
procurer le kit de
montage complet
auprès de votre
revendeur spécialisé.
Vous trouverez les
numéros de référence
des accessoires
correspondants à la fin
de la présente notice
d'utilisation.
❑ Fixez le tuyau d'air vicié contre le
manchon réducteur.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 33
33
Avant le montage
Préparation du mur
❑
Le mur doit être bien plat et vertical.
❑
Utilisez des chevilles pour assurer une
retenue ferme.
Poids en kg:
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
Air évacue Air recyclé
19,218,760 cm
20,920,490 cm
Branchement électrique
La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementairement posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
Page 34
34
Encastrement
Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.
1. Retirer le filtre à graisse (voir la notice
d'utilisation).
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.
3. A l'aide du gabarit, marquez sur le mur
les emplacements des vis ainsi que,
pour faciliter l'opération, les contours de
la zone dans laquelle il faudra
accrocher la hotte.
Respecter l'écart minimum entre les
foyers et la hotte aspirante: 550 mm pour
les foyers électriques et 650 mm pour les
foyers au gaz. Le bord inférieur du gabarit
représente le bord inférieur de la hotte
aspirante.
4. Percer 4 trous pour la hotte aspirante et
2 trous pour le capotage-cheminée.
Ces trous doivent faire 8 mm de
diamètre. Enfoncer les chevilles jusqu'à
ras du mur.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
6. Accrochez la hotte. A l'aide des vis de
réglage, ajustez sa hauteur et sa
verticalité.
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
5. Faites encranter les 2 écarteurs ci-joints
dans la cornière retenant le capotage de
cheminée.
Au moyen de 2 vis hexagonales, visser
les cornières servant à retenir le
capotage de cheminée.
Page 35
35
Encastrement
07. Vissez la vis inférieures
(boulon hexagonales).
08. Collez une par une les pellicules
plastique de protection sur les trous
des 2 vis de fixation inférieures situés
sur la grille protectrice.
11. Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
lisses en acier inox.
12. Insérer l'un dans l'autre les deux
éléments du capotage-cheminée (les
fentes de l'élément télescopique
supérieur doivent être tournées vers le
bas) puis les introduire dans la découpe
ménagée à cet effet dans la hotte
aspirante.
Evitez de rayer les éléments du
capotage-cheminée au moment de les
introduire l'un dans l'autre. Dans ce
but, placez par exemple le gabarit sur
les arêtes de l'élément inférieur.
09. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de
la hotte.
13. Soulever l'élément supérieur puis le
visser au moyen de deux vis contre la
cornière de retenue.
14. Remettre le filtre à graisse en place (voir
la notice d'utilisation).
1.
2.
3.
1.
2.
Page 36
36
Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
en reuk.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige bestand-
delen van de keukendamp op
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Gebruiksaanwijzing:
Schakelaars
verlichting en
ventilator
Schoorsteenaf-
scherming
Verlichting
Filterrooster
Page 37
37
Storingen
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr. FD
Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
gezet.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
gebruiken.
Oververhit vet en olie is gemakkelijk
ontvlambaar.
Daarom gerechten met vet of olie,
b.v. patates frites, alleen onder toezicht
toebereiden.
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
met pannen.
38
Page 38
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑ Inschakelen van de afzuigkap
bij het begin van het koken.
❑ Uitschakelen van de afzuigkap
pas enkele minuten na het einde van het
koken.
Bedienen van de wasemafzuig
kap
Ventilator inschakelen:
❑ Druk op de toets +.
Gewenste ventilatorstand instellen:
❑ Druk op de toets +.
De ventilator wordt een stand hoger
ingesteld.
❑ Druk op de toets –.
De ventilator wordt een stand lager
ingesteld.
Ventilator uitschakelen:
❑ Druk op de toets 0.
Of:
❑ Druk op de toets – een aantal keren in
totdat de ventilator wordt uitgeschakeld.
Intensieve stand:
Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd
nodig.
❑ Druk op de toets + een aantal keren in
totdat de aanduiding
ç
gaat branden.
❑ Als de intensieve stand niet met de hand
wordt uitgeschakeld, wordt de ventilator
na 10 minuten automatisch naar stand
}
teruggeschakeld.
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige
bestanddelen van de keukenwasem
worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
materiaal.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.
Reiniging van de metalen vetfilters:
❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)
moet de metalen vetfilter na 8 tot 10
weken worden gereinigd.
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Verlichting:
❑ Druk op de toets
a om de verlichting
aan en uit te schakelen.
❑ De verlichting kan op elk moment
worden gebruikt, ook als de ventilator is
uitgeschakeld.
Ventilator uit
Licht
aan / uit
Ventilator lager Ventilator aan en
hoger
Intensieve stand
Aanduiding ventilatorstand
0
Page 39
Metalen vetfilters verwijderen en
aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters
naar beneden.
Filter en onderhoud
2. Reinig de vetfilters.
3. Breng de gereinigde vetfilters weer aan.
3. Bevestig de voorste lip.
4. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
Verwijderen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters.
2. Druk op de voorste lip en verwijder het
actieve-koolfilter in benedenwaartse
richting.
3. Breng de vetfilters aan.
Vervangen van het actieve-koolfilter:
❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)
moeten de filters met actieve kool
ongeveer 1x per jaar worden vervangen.
❑ Het actieve-koolfilter is verkrijgbaar in de
vakhandel (zie Extra toebehoren).
❑ Gebruik alleen originele filters.
Daardoor wordt een optimale werking
gewaarborgd.
Afvoer van het oude actieve-koolfilter:
❑ Actieve-koolfilters bevatten geen
schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
afgevoerd.
Aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters
(zie Metalen vetfilters verwijderen en
aanbrengen).
2. Breng het koolstoffilter aan.
Koolstoffilter:
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
frituren of braden.
39
Page 40
40
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Geen schurende middelen of krassende
sponsjes gebruiken.
❑ Let op: alcohol (spiritus) niet gebruiken
op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.
Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen
met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
edelstaalreiniger.
❑ Reinig alleen in de slijprichting.
Edelstalen oppervlakken niet met
krassende sponsjes en niet met zand-,
soda-, zuur- of chloridehoudende
poetsmiddelen reinigen.
Aluminium en kunststof oppervlakken:
❑ Gebruik een zachte, niet-pluizende zeem
of microvezeldoek.
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
❑ Gebruik geen schurende middelen.
4. Breng de lampenring weer aan.
5. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
werkt.
Lamp vervangen
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
De halogeengloeilampen worden zeer
heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
verbrandingsgevaar.
2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.
3. Vervang de halogeengloeilamp (gewone
halogeengloeilamp, 12 V, max. 20 watt,
voetje G4).
Let op: plugfitting.
Gebruik een schone doek om de
gloeilampen vast te pakken.
Page 41
41
Belangrijke voorschriften
Montagevoorschrift:
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.
Page 42
42
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D
De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 43
43
Voor de montage
Optimaal vermogen van de wasemafzuigkap:
❑
Korte, gladde luchtafvoerpijp.
❑
Zo min mogelijk bochten.
❑
Zo groot mogelijke buisdiameter en
grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
❑
Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
❑
Platte kanalen moeten een gelijkwaardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Aansluiting luchtafvoerpijp l 150 mm:
❑
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp l 120 mm:
❑ Verloopstuk rechtstreeks aan de
luchtaansluiting bevestigen.
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u achterin deze
gebruiksaanwijzing.
❑ Luchtafvoerbuis bevestigen aan het
verloopstuk.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 44
44
Gewicht in kg:
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Luchtavoer Luchtcirculatie
19,218,760 cm
20,920,490 cm
Voor de montage
Voorbereiden van de muur
❑
De muur moet vlak en loodrecht zijn.
❑
Pluggen moet stevig kunnen worden
bevestigd.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.
Page 45
45
Inbouwen
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen
(zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen
voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 4 gaten voor de wasemafzuigkap en
twee gaten voor de afscherming van de
schoorsteen l 8 mm boren en pluggen
volledig in de muur duwen.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
6. De wasemafzuigkap ophangen.
Met de instelschroeven de juiste hoogte
en horizontale positie bepalen.
Opmerking: let op eventueel te monteren
extra toebehoren.
5. Klik de twee meegeleverde
afstandhouders vast in de
bevestigingshaak voor het schoorsteenafschermstuk.
De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2
zeskantschroeven.
Page 46
46
Inbouwen
11. Beschermfolie van beide
schoorsteenafschermstukken
verwijderen.
Voorkom beschadiging van de
kwetsbare edelstalen oppervlakken.
12. De beide delen van de schoorsteenaf-
scherming in elkaar schuiven
(openingen op het bovenste
telescoopdeel naar beneden) en in de
uitsparing op de wasemafzuigkap
plaatsen.
Voorkom beschadiging bij het in
elkaar schuiven door bijvoorbeeld het
montagesjabloon ter bescherming over
de rand van de onderste schoorsteenafscherming te leggen.
09. Buisverbinding tot stand brengen.
10. Elektrische verbinding tot stand
brengen.
13. Het bovenste deel omhoog tillen en
met twee schroeven opzij op de
bevestigingshaak schroeven.
14. Vetfilter weer aanbrengen (zie de
gebruiksaanwijzing).
07. De onderste schroeven
(zeskantschroeven) vastdraaien.
08. Plak beschermfolie over de gaten van
de 2 onderste bevestigingsschroeven in
het veiligheidsrooster.
1.
2.
3.
1.
2.
Page 47
47
Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
grasso e odori.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Modi di funzionamento
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed il filtro di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
Istruzioni per l’uso:
interruttore
luce/
ventilatore
rivestimento
camino
illuminazione
griglia del filtro
Page 48
48
Guasti
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr. FD
Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.
Precede la prima utilizzazione
Primo impiego:
❑ Questo libretto di istruzioni per l'uso
èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
d’aspirazione.
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
per il montaggio").
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
lampadine avvitate.
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.
Non fiammeggiare pietanze sotto la
cappa aspirante.
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti
con pentole.
Page 49
49
Per eliminare nel modo più efficace i
vapori di cottura:
❑ Accendere la cappa aspirante
all'inizio della cottura.
❑ Spegnere la cappa aspirante
solo alcuni minuti dopo la fine della
cottura.
Uso della cappa aspirante
Accendere il ventilatore:
❑ Premere il tasto +.
Regolare il grado di aspirazione
desiderato:
❑ Premere il tasto +.
Aumento di un grado.
❑ Premere il tasto –.
Riduzione di un grado.
Spegnere il ventilatore:
❑ Premere il tasto 0.
Oppure:
❑ Premere il tasto – finché il ventilatore si
spegne.
Grado forte:
con il grado forte si raggiunge la massima
potenza. Questa ènecessaria per breve
tempo.
❑ Premere il tasto + più volte, finché non
compare l'indicazione
ç.
❑ Se il grado forte non viene disinserito
manualmente, dopo 10 minuti il v
entilatore riduce automaticamente al
grado }.
Filtri e manutenzione
Filtro per grassi:
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
❑ Con un uso normale (1 – 2 ore al giorno)
il filtro metallico per i grassi deve essere
pulito dopo 8 – 10 settimane.
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Illuminazione:
❑ Per accendere e spegnere premere il
tasto
a.
❑ L'illuminazione può essere usata
sempre, anche quando il ventilatore è
escluso.
spegnere il
ventilatore
luce
accendere / spegnere
ridurre
ventilatore
accendere/
aumentare
ventilatore
grado forte
indicazione gradi ventilatore
0
Page 50
50
Smontaggio e montaggio dei filtri
metallici per grassi:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Premere il dispositivo di arresto dei filtri
per grassi nel senso della freccia, ruotare
in basso e togliere i filtri.
Filtri e manutenzione
2. Pulire i filtri per grassi.
3. Inserire di nuovo i filtri per grassi.
3. Innestare la linguetta avanti.
4. Montare i filtri per grassi (vedi "
Smontaggio e montaggio dei filtri
metallici per grassi").
Smontaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi.
2. Premere la linguetta avanti e staccare il
filtro a carbone attivo verso il basso.
3. Montare i filtri per grassi.
Cambio del filtro a carbone attivo:
❑ Nel caso di servizio normale (da 1 a 2
ore al giorno), i filtri a carbone attivo
devono essere sostituiti circa 1 volta
all'anno.
❑ Il filtro a carbone attivo è in vendita nel
commercio specializzato (vedi capitolo
"Accessori speciali").
❑ Usare solo filtri originali.
Così si assicura il funzionamento
ottimale.
Smaltimento del filtro a carbone attivo
usato:
❑ I filtri a carbone attivo non contengono
sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.
Montaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire il filtro a carbone attivo.
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a
ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del filtro a
carbone attivo, si previene il pericolo
d’incendio, che può insorgere a causa di
accumulo di calore durante la preparazione
di fritture o arrosti.
Page 51
51
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
panno umido.
❑ Non usare prodotti abrasivi o spugne
dure.
❑ Avvertenza: non usare alcool (spirito)
sulle superfici di plastica. Si potrebbero
formare zone opache.
Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una
soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
lucidatura.
Non pulire le superfici in acciaio inox
con spugne dure, né con detergenti
contenenti sabbia, soda, acido o cloruro.
Superfici in alluminio ed in plastica:
❑ Usare un panno per vetri o un panno in
microfibre morbido che non lascia peli.
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
alcalini.
❑ Non usare prodotti abrasivi.
4. Inserire di nuovo l'anello della lampada.
5. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.
Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
Le lampadine alogene accese si
surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un
cacciavite o simile.
3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada.
Per afferrare la lampadina utilizzare uno
straccio pulito.
Page 52
52
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
550 mm, fig. 1.
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.
Page 53
53
Prima del montaggio
Funzionamento a scarico d'aria
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
senza limitazioni.
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 54
54
Prima del montaggio
Collegamento del tubo di scarico
l 150 mm:
❑
fissare il tubo di scarico direttamente al
manicotto dell'aria.
Collegamento del tubo di scarico
l 120 mm:
❑ Fissare il manicotto di riduzione
direttamente sul manicotto dell’aria.
Rendimento ottimale della cappa
aspirante:
❑
Tubo di scarico corto, liscio.
❑
Il minor numero possibile di gomiti di
tubo.
❑
Diametri di tubo possibilmente grandi e
gomiti grandi.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
❑
Tubi tondi:
Consigliamo
un diametro interno di 150 mm, e
comunque min. 120 mm.
❑
I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
❑
Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi numeri
degli accessori
alla fine di queste
istruzioni per l'uso.
❑ Fissare il tubo di scarico dell'aria al
manicotto di riduzione.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 55
55
Prima del montaggio
Preparazione del muro
❑
Il muro deve essere piano e verticale.
❑
Provvedere ad un robusto fissaggio dei
tasselli.
Peso in kg:
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
Scarico d’aria
Ricircolo d’aria
19,218,760 cm
20,920,490 cm
Allacciamento elettrico
La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
del camino.
Dati elettrici:
da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
1,30 m.
In caso di necessità di allacciamento
fisso:
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.
Page 56
56
Montaggio
La cappa aspirante è prevista per il
montaggio sul muro della cucina.
1. Rimuovere il filtro grassi
(vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro
le posizioni per le viti e, per agevolare
l'aggancio, tracciare il contorno della
zona di sospensione.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm
per i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante.
4. Trapanare 4 fori l 8 mm per la cappa
aspirante e 2 fori per il rivestimento del
camino e introdurvi a raso i tasselli.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
6. Agganciare la cappa aspirante.
Allinearla con le viti di regolazione in
altezza ed in posizione orizzontale.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Inserire i 2 distanziatori acclusi nella
squadra di arresto per il rivestimento del
camino.
Avvitare la squadra d'arresto per il
rivestimento del camino con 2 viti a
testa esagonale.
Page 57
57
Montaggio
11. Staccare il foglio protettivo dai due
rivestimenti del camino.
Attenzione a non danneggiare la
sensibile superficie dell'acciaio inox.
12. Introdurre una nell'altra le due parti del
rivestimento del camino (fessura della
parte telescopica superiore rivolta verso
il basso) e inserire il tutto nella fessura
sulla cappa aspirante.
Nell'introdurre le parti una nell'altra
è possibile evitare danni p. es.
disponendo la dima di montaggio come
protezione sullo spigolo del
rivestimento inferiore del camino.
09. Collegare il tubo.
10. Collegare l'alimentazione elettrica.
13. Sollevare la parte superiore, e avvitarla
lateralmente con 2 viti alla squadra di
arresto.
14. Rimontare il filtro grassi (vedi istruzioni
per l'uso).
07. Avvitare la viti inferiore
(viti a testa esagonale).
08. Incollare una lamella protettiva su
ciascuno dei fori delle 2 viti di fissaggio
inferiori sulla griglia di protezione.
1.
2.
3.
1.
2.
Page 58
58
Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro
antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ La cocina queda así prácticamente libre
de grasa y olores.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras medidas como por ejemplo instalando
cerrojos invertidos o similares.
Instrucciones para el uso:
Modalidades de funcionamiento
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas
y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay
que montar un filtro de carbón activo en
la campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los hace pasar a través de los filtros
antigrasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un
filtro de carbón activo, no se pueden
absorber los olores producidos durante la
preparación de los alimentos.
Interruptor
Iluminación/
Ventilador
Revestimiento
en forma de
chimenea
Iluminación
Rejilla del filtro
Page 59
59
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato:
❑ Las presentes instrucciones de servicio son
válidas para diferentes modelos de aparato;
por ello puede ser posible que se describan
detalles y características de equipamiento
que no concuerden íntegramente con las
de su aparato concreto.
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el usuario.
❑ Antes de emplear el aparato nuevo deberá
leer detenidamente las instrucciones de
servicio de la cocina eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto manejo
y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario posterior.
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica
Oficial o un técnico especializado del ramo, a
fin de evitar situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente
(véanse al respecto las instrucciones de
montaje de la campana extractora).
Utilizar la campana extractora sólo con las
lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de las
lámparas restantes.
No usar nunca la campana extractora sin
incorporar el filtro antigrasa.
Las grasas y aceites calentados excesi-
vamente pueden inflamarse rápidamente.
Por ello los alimentos o platos que
requieran grasa o aceite caliente, como por
ejemplo patatas fritas, etc., sólo deberán
prepararse bajo vigilancia.
No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
!suben!
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).
Placas de cocción de gas /
Cocinas de gas
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
Averías y perturbaciones
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD
Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.
Page 60
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Manejo de la campana extractora
Conectar el ventilador:
❑ Pulsar la tecla +.
Conectar el ventilador:
❑ Pulsar la tecla +.
El ventilador pasa a funcionar con un
escalón de potencia superior.
❑ Pulsar la tecla –.
El ventilador pasa a funcionar con un
escalón de potencia inferior.
Ajustar el escalón de potencia del
ventilador:
❑ Pulsar la tecla 0.
O:
❑ Pulsar la tecla de reducción – repetidas
veces, hasta que el ventilador se
desconecte.
Escalón intensivo:
Seleccionando el escalón de funciona-miento
intensivo, el ventilador desarrolla su máxima
potencia. Este escalón se suele usar sólo
durante cortos períodos.
❑ Pulsar la tecla + repetidas veces, hasta
que en la pantalla de visualización se
ilumine la letra
ç
.
❑ En caso de no desconectar manual-mente
el escalón intensivo, el ventilador conmuta
al cabo de 10 minutos automáticamente al
escalón de potencia
}
.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
antiinflamable.
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de
la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una
acumulación de calor al freír o asar
alimentos.
Limpieza del filtro antigrasa metálico:
❑ En caso de un servicio normal (de 1 a 2
horas diarias) debe cambiarse el filtro
metálico de grasa después de 8 a 10
semanas.
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.
Importante:
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Iluminación:
❑
Pulsar la tecla
a
para la conexión y
desconexión de la iluminación.
❑
La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
Desconectar
el ventilador
Iluminación
Conectar / Desconectar
Reducir la potencia
del ventilador
Conectar y aumentar
la potencia del
ventilador
Escalón intensivo
Pantalla de visualización
de los escalones de
potencia del ventilador
60
0
Page 61
61
Filtros y mantenimiento
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
Desmontar y montar los filtros antigrasa
metálicos:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Montar el filtro:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
3. Encajar la lengüeta por delante.
4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desmontar los filtros antigrasa.
2. Presionar la lengüeta y retirar el filtro de
carbón activo hacia abajo.
3. Montar los filtros antigrasa.
Sustituir el filtro de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑ El filtro de carbón activo puede adquirir-
se en el COMERCIO ESPECIALIZADO
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
Fabricante.
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación del filtro de carbón activo
usado:
❑ Los filtros de carbón activo no
incorporan ningún tipo de material o
substancia tóxica o nociva. Por esta
razón pueden evacuarse conjuntamente
con los desechos domésticos (cubo de
basura).
2.
Montar el filtro de carbón activo.
Page 62
62
Limpieza y cuidados
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas.Usar un paño
para manipular la lámpara.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Atención:
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
mando desplazable!
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
suave, no abrasivo.
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
microfibra.
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.
Page 63
63
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
cocinas de gas:
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
50 mm.
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).
Page 64
64
Antes del montaje
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D
El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Funcionamiento con evacuación del
aire al exterior
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 65
65
Antes del montaje
Conexión de los tubos de
evacuación
Tubo con diámetro de 150 mm:
❑
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.
En caso de tubos de evacuación
con 120 mm de diámetro:
❑ Fijar directamente el tubo reductor en el
racor de empalme de la evacuación del
aire de la campana.
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la campana extractora:
❑
Tubo de evacuación corto y liso.
❑
Menor número de codos posible.
❑
Usar en lo posible tubos de gran diámetro,
así como codos de gran tamaño.
❑
Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los tubos de evacuación largos y con
desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento
de ruidos desagradables durante su
funcionamiento.
❑
Los canales planos deberán poseer una
sección interior equivalente a la de los
tubos redondos.
No deben presentar ángulos demasiado agudos.
Diámetro 120 mm, approx. 113 cm
2
Diámetro 150 mm, approx. 177 cm
2
❑
En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
❑
Al trabajar con sistema de evacuación del
aire al exterior: Procurar una
suficiente alimentación de aire.
Funcionamiento con evacuación del
aire hacia el interior (recirculación del
aire)
❑ Filtro de carbón activo en caso de no exi-
stir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
El kit de montaje
completo, así como
los filtros de repuesto,
se pueden adquirir en
el comercio
especializado.
Las referencias
correspondientes
figuran al final de estas
instrucciones de uso.
❑ Fijar el tubo de evacuación del aire al
tubo reductor.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 66
66
Antes del montaje
Preparativos en la pared
❑
La pared tiene que ser lisa y vertical.
❑
Procurar un asiento firme de los tacos
en la pared.
Peso en kg:
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Evacuación
del aire al
exterior
Aire circulante
19,218,760 cm
20,920,490 cm
Conexión eléctrica
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de
puesta a tierra. La toma de corriente deberá
encontrarse o montarse directamente detrás
del revestimiento decorativo de la campana.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato de
la red eléctrica, antes de iniciar los trabajos
correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la
red eléctrica:
El aparato sólo deberá ser conectado a la red
eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento
de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores
con una abertura de contacto superior a
3 mm y desconexión de todas las fases. Esto
incluye interruptores LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica
Oficial o un técnico especializado del ramo, a
fin de evitar situaciones de peligro.
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
Page 67
67
Montaje
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción. Para
facilitar el trabajo, dibujar ligeramente en
la pared los contornos de la campana
que debe engancharse en los tornillos.
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.
4. Practicar 4 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con
diámetro 8 mm. Colocar en los mismos
los tacos correspondientes, prestando
atención a que los tacos queden perfectamente a ras con la pared.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
06. Enganchar la campana extractora.
Ajustar la altura y la posición horizontal
de la misma con ayuda de los tornillos
de ajuste.
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Encajar los 2 distanciadores adjuntos en
la escuadra de soporte para el
revestimiento de la chimenea.
Montar y fijar la escuadra de soporte
del revestimiento con dos tornillos
hexagonales.
Page 68
68
Montaje
12. Enganchar los dos elementos del
revestimiento de la chimenea
desplazándolos uno respecto al otro las ranuras de la parte telescópica
superior deberá estar hacia abajo.
Colocar el revestimiento en forma de
chimenea en la ranura de soporte de la
campana extractora.
¡Evite los rasguños al montar los
elementos de revestimiento en forma
de chimenea, protegiendo con la
plantilla de montaje el borde del
elemento inferior del revestimiento.
09. Empalmar el tubo de evacuación del
aire en la campana extractora.
10. Conectar el aparato a la red eléctrica.
11. Retirar la lámina protectora de los
revestimientos laterales de la chimenea.
¡Prestar atención a no dañar la
superficie sensible de acero inoxidable
de los revestimientos!
13. Levantar ligeramente el elemento
superior del revestimiento de la
chimenea y fijarlo lateralmente, con
ayuda de dos tornillos, a la escuadra
de soporte.
14. Montar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana extractora).
07. Enroscar el tornillos inferior
(tornillos hexagonal).
08. Pegar una lámina protectora sobre los
agujeros de la rejilla protectora
correspondientes a los tornillos de
sujeción inferiores.
1.
2.
3.
1.
2.
Page 69
∆ιακπτης
Φώς/
Αεριστήρας
Επένδυση της
"καµινάδας"
Φωτισµς
Πλέγµα
φίλτρου
Τρποι λειτουργίας
Λειτουργία απορρφησης ακάθαρτου
αέρα:
❑
Οι ατµοί της κουζίνας απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ το φίλτρο λιπών και
καταλήγουν στο ύπαιθρο.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών της
κουζίνας.
❑
Η κουζίνα παραµένει σε γενικές
γραµµές ελεύθερη απ λίπη και οσµές.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του απορροφητήρα
κουζίνας και την ταυτχρονη λειτουργία
εγκαταστάσεων πυράς, των οποίων ο
καπνς πρέπει να εξέρχεται µέσω
καπνοδχου (πως π.χ. συσκευές
θέρµανσης µε αέριο, πετρέλαιο ή
κάρβουνο, θερµοσίφωνα, συσκευές
θέρµανσης νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στις εστίες πυράς.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάς δεν
υπερβεί τα 4 Pa (0,04 mbar).
Τρποι λειτουργίας
Αυτ µπορεί να επιτευχθεί, ταν µε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτες, παράθυρα, πλαίσια εντοιχισµού
εισδου και εξδου αέρα ή άλλων τεχνικών
µέτρων, πως αµοιβαία µανδάλωση κ. τ. ο.,
είναι δυνατή η κατπιν εισροή του αέρα
καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση της οριακής τιµής.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικς
αερισµς της κατοικίας. Για τη λειτουργία
συσκευών µαγειρέµατος, π.χ. σκαφοειδούς
εστίας µαγειρέµατος και κουζίνας αερίου
δεν βρίσκει εφαρµογή ο καννας αυτς.
Γι α την αποµάκρυνση του ακάθαρτου αέρα
πρέπει να τηρούνται οι υπηρεσιακοί
κανονισµοί.
Αν ο απορροφητήρας κουζίνας
χρησιµοποιείται στη λειτουργία
ανακύκλωσης αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίς περιορισµ.
Λειτουργία ανακύκλωσης αέρα:
❑
Γι α τη λειτουργία αυτή πρέπει να
τοποθετηθεί στον απορροφητήρα ένα
φίλτρο ενεργού άνθρακα (βλ. στην
παράγραφο «Φίλτρα και συντήρηση»).
Ολκληρο το σετ τοποθέτησης
καθώς και τα εφεδρικά φίλτρα µπορείτε
να τα προµηθευτείτε απ τα ειδικά
καταστήµατα.
Τους αντίστοιχους κωδικούς
εξαρτηµάτων θα τους βρείτε στο τέλος
αυτών των οδηγιών χρήσης.
❑
Οι ατµοί της κουζίνας απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ τα φίλτρα λιπών και
ενεργού άνθρακα και οδηγούνται πάλι
στην κουζίνα.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών της
κουζίνας.
❑
Το φίλτρο ενεργού άνθρακα συγκρατεί
τις οσµηρές ουσίες.
Αν δεν τοποθετηθεί φίλτρο ενεργού
άνθρακα, δεν µπορούν να προσδεθούν οι
οσµηρές ουσίες του ατµού της κουζίνας.
Περιγραφή της συσκευής
Οδηγίες χρήσεως
69
Page 70
70
Βλάβες
Σε περίπτωση που έχετε τυχν απορίες ή
ταν παρουσιαστούν βλάβες, πρέπει να
καλέσετε την Υπηρεσία Τεχνικής
Εξυπηρέτησης Πελατών.
(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής
Εξυπηρέτησης Πελατών).
Κατά την κλήση παρακαλείσθε να δώσετε
τους εξής αριθµούς:
Αριθµς Ε FD
Αναγράψτε τους αριθµούς στα παραπάνω
σηµεία. Οι αριθµοί βρίσκονται στην
πινακίδα τύπου στον εσωτερικ χώρο του
απορροφητήρα και µπορείτε να τους
δείτε, αφού αφαιρέσετε το πλέγµα του
φίλτρου.
Πριν την πρώτη χρήση
Σπουδαίες υποδείξεις:
❑ Tο παρν εγχειρίδιο οδηγιών χρήσης
ισχύει για διάφορα µοντέλα της
συσκευής. Eνδέχεται ορισµένα
µεµονωµένα χαρακτηριστικά του εξοπλισµού που περιγράφονται να µην
αφορούν τη δική σας συσκευή.
❑ Αυτς ο απορροφητήρας κουζίνας
ανταποκρίνεται στους σχετικούς
κανονισµούς ασφαλείας.
Οι επισκευές επιτρέπεται να
εκτελούνται µνον απ τους ειδικούς.
#ταν δεν γίνονται σωστά οι επισκευές,
είναι δυνατν να προκύψουν σοβαρές
ζηµιές για τον χρήστη.
Οι εστίες πρέπει να είναι πάντοτε
καλυµµένες απ τα µαγειρικά σκεύη.
Η λειτουργία του απορροφητήρα
κουζίνας πάνω απ εστία φωτιάς µε
στερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)
επιτρέπεται µνον κάτω απ ορισµένες
προϋποθέσεις (βλ. οδηγίες τοποθέτησης).
Σκαφοειδείς βάσεις εστιών αερίου /
Κουζίνες αερίου
Μη λειτουργείτε λες τις εστίες
αερίου ταυτχρονα για περισστερο
χρνο (το πολύ επί 15 λεπτά) στη µέγιστη
θερµική φρτωση, διαφορετικά υπάρχει
κίνδυνος εγκαυµάτων σε περίπτωση
επαφής των επιφανειών του περιβλήµατος
ή αντίστοιχα κίνδυνος βλάβης του
απορροφητήρα.
Κατά τη λειτουργία του απορροφητήρα
πάνω απ βάση εστιών αερίου πρέπει σε
ταυτχρονη λειτουργία τριών και άνω
εστιών αερίου να ρυθµίστεί ο
απορροφητήρας στη µέγιστη βαθµίδα.
❑ Προτού χρησιµοποιήσετε την καινούρ-
για συσκευή, διαβάστε µε προσοχή τις
οδηγίες χρήσης. Περιέχουν σηµαντικές
πληροφορίες για την ασφάλειά σας
καθώς και για τη χρήση και τη συντήρηση της συσκευής.
❑ Φυλάξτε καλά το εγχειρίδιο οδηγιών
χρήσης και εγκατάστασης ενδεχοµένως
για κάποιον επµενο χρήστη.
Aν έχει πάθει ζηµία η συσκευή, δεν
επιτρέπεται να τη χρησιµοποιήσετε.
Η σύνδεση στο δίκτυο του ηλεκτρικού
ρεύµατος και η θέση σε λειτουργία για
πρώτη φορά επιτρέπεται να διεξαχθούν
µνον απ τον ειδικ.
Αν το καλώδιο σύνδεσης αυτής της
συσκευής είναι φθαρµένο, αυτ πρέπει να
αντικατασταθεί απ τον κατασκευαστή ή
απ την υπηρεσία τεχνικής εξυπηρέτησης
πελατών ή απ παρµοια ειδικευµένο
πρσωπο, για να αποφεύγεται ο κίνδυνος.
Αποσύρετε τα υλικά συσκευασίας
σύµφωνα µε τους κανονισµούς (βλ.
οδηγίες τοποθέτησης).
Αυτς ο απορροφητήρας προορίζεται
µνο για οικιακή χρήση.
Χρησιµοποιείτε τον απορροφητήρα
κουζίνας µνον, ταν έχουν τοποθετηθεί
και βιδωθεί οι λαµπτήρες.
Οι καµµένοι λαµπτήρες θα πρέπει να
αλλάζονται αµέσως, ούτως ώστε να
αποφεύγεται η υπερφρτωση των
υπολοίπων λαµπτήρων.
Μην χρησιµοποιείτε ποτέ τον
απορροφητήρα κουζίνας χωρίς φίλτρο
λιπών.
Λίπη ή λάδια, τα οποία έχουν
υπερθερµανθεί, είναι δυνατν να
αναφλεχθούν εύκολα.
Γι α τον λγο αυτ τα φαγητά µε λίπος ή
λάδι, π.χ. πατάτες τηγανητές, πρέπει να
µαγειρεύονται µνον υπ επίβλεψη.
Μην παρασκευάζετε ποτέ φλαµπέ
φαγητών κάτω απ τον απορροφητήρα
κουζίνας.
Κίνδυνος να πάρει φωτιά το φίλτρο
! λιπών απ τις ανερχµενες φλγες.
Page 71
Φίλτρα λιπών:
Γι α την πρσληψη των λιπαρών
συστατικών του ατµού της κουζίνας έχουν
τοποθετηθεί στη συσκευή µεταλλικά
φίλτρα λιπών.
Τα φύλλα των φίλτρων αποτελούνται απ
µέταλλο που δεν καίγεται.
Προσοχή:
Με την αύξηση του κορεσµού των
φίλτρων µε κατάλοιπα που περιέχουν
λίπος, αυξάνεται η δυναττητα ανάφλεξης
αυτού και µπορεί να εµποδίζεται η
λειτουργία του απορροφητήρα.
Σηµαντικ:
Καθαρίζοντας έγκαιρα τα µεταλλικά
φίλτρα λιπών, προλαµβάνετε τον κίνδυνο
πυρκαϊάς, ο οποίος µπορεί να προκύψει
απ τη θερµική συµφρηση κατά το
τηγάνισµα σε φριτέζα ή τηγάνι.
Καθαρισµς των µεταλλικών φίλτρων
λιπών:
❑ ?ταν η λειτουργία είναι κανονική
(καθηµερινά 1 µέχρι 2 ώρες), Πρέπει να
καθαρίζεται το µεταλλικ φίλτρο λίπους
µετά απ 8 µέχρι 10 εβδοµάδες.
❑ Μπορείτε να καθαρίσετε τα φίλτρα
πλένοντάς τα στο πλυντήριο πιάτων,
πράγµα το οποίο µως είναι δυνατν να
προκαλέσει ελαφρύ ξεθώριασµα των
φίλτρων.
Σηµαντικ:
Μεταλλικά φίλτρα λιπών, τα οποία
έχουν κορεσθεί ισχυρά, δεν πρέπει να
πλένονται στο πλυντήριο πιάτων µαζί
µε σκεύη.
❑ Σε περίπτωση καθαρισµού των φίλτρων
στο χέρι, τοποθετείτε τα φίλτρα µέσα
σε καυτ διάλυµα απορρυπαντικού,
ούτως ώστε να µαλακώσουν οι ρύποι.
Κατπιν βουρτσίζετε τα φίλτρα, τα
ξεπλένετε καλά και τ' αφήνετε να
στραγγίσουν.
Φίλτρα και συντήρηση
Οι ατµοί κουζίνας µπορούν να
απορροφηθούν µε τον πλέον
αποτελεσµατικτερο τρπο:
❑
θέτοντας τον αεριστήρα σε λειτουργία
κατά την έναρξη του µαγειρέµατος και
❑
θέτοντας τον αεριστήρα εκτς
λειτουργίας αφού παρέλθουν µερικά
λεπτά απ τη λήξη του µεγειρέµατος.
Χειρισµς του απορροφητήρα κουζίνας
Θέση του αεριστήρα σε λειτουργία:
❑ Πατήστε το πλήκτρο +.
Ρύθµιση της επιθυµητής βαθµίδας του
αεριστήρα:
❑ Πατήστε το πλήκτρο +.
Ο αεριστήρας ρυθµίζεται στην αµέσως
υψηλτερη βαθµίδα.
❑ Πατήστε το πλήκτρο –.
Ο αεριστήρας ρυθµίζεται στην αµέσως
χαµηλτερη βαθµίδα.
Θέση του αεριστήρα εκτς λειτουργίας:
❑ Πατήστε το πλήκτρο 0.
Ή:
❑ Πατήστε το πλήκτρο – τσες φορές,
µέχρι να τεθεί ο αεριστήρας εκτς
λειτουργίας.
Εντατική βαθµίδα:
Μέσω της εντατικής βαθµίδας επιτυγχάνεται η
µεγαλύτερη ισχύς του απορροφητήρα. Αυτή
χρειάζεται για µικρ χρονικ διάστηµα.
❑ Πατήστε το πλήκτρο + τσες φορές,
µέχρι ν' ανάψει η ένδειξη
ç
.
❑ Αν η εντατική βαθµίδα δεν τεθεί µε το
χέρι εκτς λειτουργίας, ττε ο
αεριστήρας ρυθµίζεται µετά απ 10
λεπτά αυτµατα πίσω στη βαθµίδα
}
.
Αεριστήρας Off
Φώς
Θέση του αεριστήρα
σε χαµηλτερη
βαθµίδα
= Θέση του αεριστήρα
σε λειτουργία και σε
υψηλτερη βαθµίδα
Εντατική βαθµίδα
Ένδειξη βαθµίδων του αεριστήρα
71
Φωτισµς:
❑
Πατήστε το πλήκτρο
a
για τη θέση σε
και εκτς λειτουργίας.
❑
Ο φωτισµς µπορεί να χρησιµοποιηθεί
ανά πάσα στιγµή, ακµα κι ταν ο
αεριστήρας δεν βρίσκεται σε
λειτουργία.
0
Page 72
72
Φίλτρα και συντήρηση
2. Καθαρίζετε τα φίλτρα λιπών.
3. Τοποθετείτε τα καθαρισµένα φίλτρα
λιπών πάλι στη συσκευή.
Αφαίρεση και τοποθέτηση των µεταλλικών
φίλτρων λιπών:
1. Πιέζετε το πλήκτρο ασφάλισης στα
φίλτρα λιπών στην κατεύθυνση του
βέλους προς τα µέσα και αφαιρείτε τα
φίλτρα λιπών, τραβώντας προς τα
κάτω.
3. Κουµπώνετε µπροστά τη γλωττίδα.
4. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών (βλ. στην παράγραφο "Αφαίρεση
και τοποθέτηση των µεταλλικών
φίλτρων λιπών").
Aφαίρεση του φίλτρου ενεργού άνθρακα:
Προσοχή: Οι λαµπτήρες αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιέζετε µπροστά τη γλωττίδα προς τα
µέσα και αφαιρείτε το φίλτρο ενεργού
άνθρακα, τραβώντας το προς τα κάτω.
3. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών.
Αλλαγή του φίλτρου ενεργού άνθρακα:
❑
Κατά την κανονική λειτουργία (1 έως 2
ώρες ηµερησίως) πρέπει να αλλάζετε
το φίλτρο ενεργού άνθρακα περίπου 1
φορά τον χρνο.
❑ Το φίλτρο ενεργού άνθρακα µπορείτε
να το προµηθευτείτε απ τα ειδικά
καταστήµατα (βλ. ειδικά εξαρτήµατα).
❑ Χρησιµοποιείτε µνον αυθεντικά
φίλτρα.
Έτσι εξασφαλίζεται η σωστή λειτουργία
της συσκευής.
Απσυρση του παλιού φίλτρου ενεργού
άνθρακα:
❑ Τα φίλτρα ενεργού άνθρακα δεν
περιέχουν βλαβερές ουσίες. Μπορείτε
π.χ. να τα αποσύρετε ως απορρίµµατα
της κατηγορίας "Υπλοιπα
απορρίµµατα".
2. Τοποθετείτε στη συσκευή το φίλτρο
ενεργού άνθρακα.
Φίλτρο ενεργού άνθρακα:
Γι α τη συγκράτηση των οσµηρών ουσιών
κατά τη λειτουργία ανακύκλωσης αέρα.
Προσοχή:
Με την αύξηση του κορεσµού των
φίλτρων µε κατάλοιπα που περιέχουν
λίπος, αυξάνεται η δυναττητα ανάφλεξης
αυτού και µπορεί να εµποδίζεται η
λειτουργία του απορροφητήρα.
Σηµαντικ:
Με την έγκαιρη αλλαγή του φίλτρου
ενεργού άνθρακα προλαµβάνεται ο
κίνδυνος πυρκαϊάς, ο οποίος µπορεί να
προκύψει λγω συµφρησης της
θερµτητας κατά το τηγάνισµα ή ψήσιµο.
Τοποθέτηση:
Προσοχή: Οι λαµπτήρες αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην
παράγραφο "Αφαίρεση και τοποθέτηση
των µεταλλικών φίλτρων λιπών").
Page 73
73
Καθαρισµς και περιποίηση
Αποµονώνετε τον απορροφητήρα
κουζίνας απ το ηλεκτρικ ρεύµα
τραβώντας το φις απ την πρίζα ή
αντίστοιχα κατεβάζοντας την ασφάλεια.
❑
Κατά τον καθαρισµ των φίλτρων λιπών
καθαρίζετε το λίπος που έχει επικαθίσει
στα προσιτά για σας τµήµατα του
περιβλήµατος της συσκευής.
Έτσι αντιµετωπίζεται ο κίνδυνος
πυρκαϊάς και διατηρείται η οµαλή
λειτουργία της συσκευής.
❑
Γι α τον καθαρισµ του απορροφητήρα
κουζίνας χρησιµοποιείτε ζεστ διάλυµα
απορρυπαντικού ή ένα ήπιο µέσο
καθαρισµού τζαµιών.
❑
Μην ξύνετε ξεραµένους ρύπους, αλλά
µαλακώστε τους µε βρεγµένο πανί.
❑
Μη χρησιµοποιείτε διαβρωτικά µέσα
ούτε σφουγγάρια που προκαλούν
αµυχές.
❑
Υπδειξη: Μη χρησιµοποιείτε αλκολη
(οινπνευµα) για τον καθαρισµ των
πλαστικών επιφανειών, διτι θα
µπορούσαν να προκύψουν θαµπά
σηµεία.
Προσοχή! Αερίζετε επαρκώς την
κουζίνα και αποφεύγετε την ανοιχτή
φλγα.
Καθαρίζετε τα πλήκτρα χειρισµού µνο
µε διάλυµα ήπιου απορρυπαντικού πιάτων
και µε ένα µαλακ, βρεγµένο πανί.
Μη χρησιµοποιήσετε για τα πλήκτρα
χειρισµού απορρυπαντικ για ανοξείδωτο
χάλυβα.
Επιφάνειες απ ανοξείδωτο χάλυβα:
❑
Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ
απορρυπαντικ για επιφάνειες απ
ανοξείδωτο χάλυβα.
❑
Καθαρίζετε µνο στην κατεύθυνση
τριψίµατος των επιφανειών.
Μην καθαρίζετε τις επιφάνειες απ
ανοξείδωτο χάλυβα µε σφουγγάρια που
προκαλούν αµυχές ούτε µε µέσα
καθαρισµού που περιέχουν άµµο, σδα,
οξέα ή χλώριο!
Αλουµινένιες επιφάνειες:
❑ Χρησιµοποιείτε µαλακ πανί
καθαρισµού τζαµιών ή πανί απ
µικροΐνες που δεν χνουδιάζει.
❑ Μη χρησιµοποιείτε στεγνά πανιά.
❑ Χρησιµοποιείτε ένα ήπιο
απορρυπαντικ τζαµιών.
❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά
απορρυπαντικά που περιέχουν οξέα ή
βάσεις.
❑ Μη χρησιµοποιείτε µέσα τριψίµατος.
Αλλαγή των λαµπτήρων
3. Αλλάζετε τον λαµπτήρα αλογνου
(κοινς λαµπτήρας αλογνου του
εµπορίου, 12 Volt, το πολύ 20 Watt,
ντουί G4).
Προσοχή: Ντουί µε φις.
Γι α να πιάσετε τον λαµπτήρα,
χρησιµοποιείτε ένα καθαρ πανί.
4. Ξανακουµπώνετε τον δακτύλιο του
λαµπτήρα. Απεικνιση.
5. Αποκαθιστάτε την τροφοδοσία µε
ηλεκτρικ ρεύµα, βάζοντας το φις πάλι
µέσα στην πρίζα ή ανεβάζοντας την
ασφάλεια.
Υπδειξη: Σε περίπτωση που δεν
λειτουργεί ο φωτισµς, ελέγχετε, αν
έχουν τοποθετηθεί σωστά οι λαµπτήρες.
1. Θέτετε τον απορροφητήρα κουζίνας
εκτς λειτουργίας και τον
αποµονώνετε απ το ηλεκτρικ ρεύµα
τραβώντας το φις απ την πρίζα ή
κατεβάζοντας την ασφάλεια.
Οι λαµπτήρες αλογνου θερµαίνονται
πολύ κατά λειτουργία. Κίνδυνος
εγκαυµάτων υφίσταται επίσης και µετά την
πάροδο κάµποσου χρνου απ τη θέση
της συσκευής εκτς λειτουργίας.
2. Αφαιρείτε τον δακτύλιο του λαµπτήρα
µε ένα κατσαβίδι ή κάτι παρµοιο.
Page 74
74
Οδηγίες Τοποέτησης:
Σηµαντικές υποδείξεις
Επιπλέον υποδείξεις για συσκευές
µαγειρέµατος µε αέριο:
Κατά την τοποθέτηση των εστιών
αερίου πρέπει να τηρούνται οι σχετικές
εθνικές νοµικές διατάξεις (π.χ. στη
Γερµανία: Τεχνικοί Κανονισµοί
Εγκατάστασης Αερίου TRGI).
Πρέπει να προσέξετε τις εκάστοτε
ισχύουσες προδιαγραφές τοποθέτησης
και τις υποδείξεις τοποθέτησης των
κατασκευαστών συσκευών αερίου.
Ο απορροφητήρας κουζίνας
επιτρέπεται να τοποθετηθεί µνον στη
µία πλευρά του δίπλα σε υψηλ ερµάριο ή
σε υψηλ τοίχο. Η απσταση πρέπει να
είναι τουλάχιστον 50 mm.
Ελάχιστη απσταση σε εστίες αερίου
µεταξύ της πάνω άκρης του φορέα
σκευών και της κάτω άκρης του
απορροφητήρα: 650 mm, απεικ. 1.
Οι παλιές συσκευές δεν αποτελούν
άχρηστα απορρίµµατα. Με την απσυρσή
τους σύµφωνα µε τους κανονισµούς για
την προστασία του περιβάλλοντος
µπορούν να επαναποκτηθούν πολύτιµες
πρώτες ύλες.
Προτού αποσύρετε την παλιά συσκευή,
πρέπει να την αχρηστέψετε.
Η συσκευασία προστατεύει την
καινούργια σας συσκευή κατά τη
µεταφορά µέχρι το σπίτι σας. ?λα τα
χρησιµοποιούµενα υλικά συσκευασίας
είναι αβλαβή για το περιβάλλον και
µπορούν να ξαναχρησιµοποιηθούν.
Παρακαλούµε να συντελέσετε κι εσείς
στην προστασία του περιβάλλοντος και ν'
αποσύρετε τη συσκευασία µε τρπο
αβλαβή για το περιβάλλον.
Γι α τους επίκαιρους τρπους απσυρσης
παρακαλείσθε να ζητήσετε πληροφορίες
απ το ειδικ κατάστηµα, απ το οποίο
αγοράσατε τη συσκευή ή απ τη ∆ηµοτική
ή Κοινοτική Αρχή της περιοχής σας.
Ο απορροφητήρας κουζίνας µπορεί να
χρησιµοποιηθεί στη λειτουργία
απορρφησης ακάθαρτου αέρα και στη
λειτουργία ανακύκλωσης αέρα.
Ο απορροφητήρας κουζίνας πρέπει να
τοποθετείται πάντοτε πάνω απ το
κέντρο της εστίας.
Ελάχιστη απσταση µεταξύ των
εστιών ηλεκτρικής κουζίνας και της κάτω
άκρης του απορροφητήρα: 550 mm,
απεικνιση 1.
Πάνω απ εστίες φωτιάς για στερεά
καύσιµα, απ τις οποίες µπορεί να
προκύψει κίνδυνος πυρκαϊάς (π.χ. απ
σπινθήρες) η τοποθέτηση του
απορροφητήρα κουζίνας επιτρέπεται
µνον, ταν η εστία φωτιάς καλύπτεται µε
κλειστ κάλυµµα που δεν µπορεί να
αφαιρεθεί και τηρούνται οι ειδικές για την
εκάστοτε χώρα προδιαγραφές. Αυτς ο
περιορισµς δεν ισχύει για κουζίνες
αερίου και σκαφοειδείς εστίες
µαγειρέµατος µε αέριο.
?σο µικρτερη είναι η απσταση
ανάµεσα στον απορροφητήρα και τις
εστίες τσο µεγαλύτερη είναι η
πιθαντητα να σχηµατισθούν στην κάτω
επιφάνεια του απορροφητήρα κουζίνας
σταγνες νερού απ τον ανερχµενο
υδρατµ.
Page 75
75
Πριν την τοποθέτηση
Ο ακάθαρτος αέρας διοχετεύεται µέσω
µιας καταπακτής προς τα πάνω ή
καταλήγει απευθείας στο ύπαιθρο
διαµέσου του εξωτερικού τοίχου.
D
Ο ακάθαρτος αέρας δεν επιτρέπεται
να διοχετεύεται ούτε σε καπνοδχο
βρισκµενη σε λειτουργία, απ την οποία
εξέρχεται καπνς ή καυσαέρια ούτε σε
αγωγ, ο οποίος χρησιµεύει για την
εξαέρωση χώρων µε εστίες φωτιάς.
Κατά την απαγωγή του ακάθαρτου αέρα
πρέπει να τηρούνται οι υπηρεσιακές και
νοµικές προδιαγραφές (π.χ. εθνικές
πολεοδοµικές διατάξεις).
Για τη διοχέτευση του ακάθαρτου αέρα σε
καπνοδχους για την έξοδο καπνού ή
καυσαερίων, οι οποίες βρίσκονται εκτς
λειτουργίας, απαιτείται η συγκατάθεση
του αρµδιου εργοδηγού
καπνοδοχοκαθαριστών.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του
απορροφητήρα κουζίνας και την
ταυτχρονη λειτουργία εγκαταστάσεων
πυράς, των οποίων ο καπνς πρέπει να
εξέρχεται µέσω καπνοδχου (πως π.χ.
συσκευές θέρµανσης µε αέριο, πετρέλαιο
ή κάρβουνο, θερµοσίφωνα, συσκευές
θέρµανσης νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στις εστίες πυράς.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάς δεν
υπερβεί τα 4 Pa (0,04 mbar).
Αυτ µπορεί να επιτευχθεί, ταν χάρη σε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτες, παράθυρα και σε συνδυασµ µε
πλαίσιο εντοιχισµού εισδου/εξδου αέρα
ή χάρη σε άλλα τεχνικά µέτρα, πως
αµοιβαία ασφάλιση ή παρµοια, ο αέρας
καύσης µπορεί να εισρέει κατπιν
ανεµπδιστα.
Σε µη επαρκή αέρα παροχής υφίσταται
κίνδυνος δηλητηρίασης απ
επαναρροφώµενα αέρια καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση της οριακής τιµής.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικς
αερισµς της κατοικίας. Για τη λειτουργία
συσκευών µαγειρέµατος, π.χ.
σκαφοειδούς εστίας µαγειρέµατος και
κουζίνας αερίου δεν βρίσκει εφαρµογή ο
καννας αυτς.
Αν ο απορροφητήρας κουζίνας
χρησιµοποιείται στη λειτουργία
ανακύκλωσης αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίς περιορισµ.
Σε περίπτωση που ο ακάθαρτος αέρας
εξέρχεται δια του εξωτερικού τοίχου,
πρέπει να χρησιµοποιείται πλαίσιο
εντοιχισµού τηλεσκοπικού τύπου.
Λειτουργία απορρφησης ακάθαρτου
αέρα
120
150
120
150
mind. 50
550
760-1130
720-1090
110
mind. 50
600
mind.
600
70
490
130
2
230
8
260
0
mind. 640
0
0
6
0
9
0
Page 76
76
Πριν την τοποθέτηση
Ιδανική απδοση του απορροφητήρα
κουζίνας:
❑
Κοντς, λείος σωλήνας απορρφησης
ακάθαρτου αέρα.
❑
Κατά το δυνατν λιγτερες γωνιακές
συνδέσεις.
❑
Κατά το δυνατν σωλήνας µεγάλης
διαµέτρου και µεγάλες γωνιακές
συνδέσεις των σωλήνων.
Η χρήση µακριών, τραχέων σωλήνων
απαγωγής, πολλών γωνιών ή σωλήνων
µικρτερης διαµέτρου οδηγεί σε
απκλιση απ την ιδανική απδοση
αέρα και ταυτχρονα σε αύξηση των
θορύβων.
❑
Κυλινδρικοί σωλήνες:
Συνιστούµε
εσωτερική διάµετρο 150 mm, ωστσο
τουλάχιστον 120 mm.
❑
Οι επίπεδες δίοδοι πρέπει να έχουν
εσωτερική εγκάρσια τοµή ιστιµη µε
αυτή κυλινδρικών σωλήνων.
∆εν πρέπει να έχουν οξείες αλλαγές
κατεύθυνσης.
∆ιάµετρος 120 mm, περ. 113 cm
2
∆ιάµετρος 150 mm, περ. 177 cm
2
❑
Σε περίπτωση απκλισης της
διαµέτρου των σωλήνων: Τοποθετείτε
στεγανοποιητικές λωρίδες.
❑
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα φροντίζετε για την
επαρκή εισροή αέρα.
Λειτουργία ανακύκλωσης αέρα
❑ Με φίλτρο ενεργού άνθρακα, ταν δεν
υπάρχει δυναττητα για τη λειτουργία
απορρφησης ακάθαρτου αέρα.
Σύνδεση σωλήνα απορρφησης
ακάθαρτου αέρα, διαµέτρου 150 mm:
❑
Στερεώστε τον σωλήνα απορρφησης
ακάθαρτου αέρα απευθείας στη
σύνδεση.
Σύνδεση σωλήνα απορρφησης
ακάθαρτου αέρα, διαµέτρου 120 mm:
❑ Στερεώστε το στµιο αναγωγής
απευθείας στο στµιο αέρα.
Ολκληρο το σετ
τοποθέτησης
µπορείτε να το
προµηθευτείτε απ τα
ειδικά καταστήµατα.
Τους αντίστοιχους
κωδικούς
εξαρτηµάτων θα τους
βρείτε στο τέλος
αυτών των οδηγιών
χρήσης.
❑ Στερεώστε τον σωλήνα απορρφησης
ακάθαρτου αέρα στο στµιο αναγωγής.
840-1220
mind. 130
800-1180
280
2
6
0
550
490
900
110
600
mind. 50
mind. 640
230
600
70
mind.
600
Page 77
77
Πριν την τοποθέτηση
Προετοιµασία του τοίχου
❑
Ο τοίχος πρέπει να είναι επίπεδος και
κάθετος.
❑
Η σταθερτητα των ούπατ πρέπει να
είναι εξασφαλισµένη.
Βάρος σε kg
Επιφυλασσµεθα για αλλαγές κατασκευής στα
πλαίσια της τεχνικής προδου.
Ακάθαρτος
αέρας
Ανακυκλωµένος
αέρας
19,218,760 cm
20,920,490 cm
Σύνδεση στο δίκτυο του
ηλεκτρικού ρεύµατος
Ο απορροφητήρας κουζίνας επιτρέπεται
να συνδεθεί στο δίκτυο του ηλεκτρικού
ρεύµατος µνον µέσω πρίζας σούκο,
εγκατεστηµένης σύµφωνα µε τις
ισχύουσες προδιαγραφές.
Η πρίζα σούκο πρέπει να είναι κατά το
δυνατν τοποθετηµένη ακριβώς πίσω απ
την επένδυση της "καµινάδας".
Ηλεκτρολογικά χαρακτηριστικά:
Είναι καταχωρηµένα στην πινακίδα τύπου
που βλέπετε µετα την αφαίρεση του
πλαίσιου φίλτρου – στο εσωτερικ της
συσκευής –.
Σε περίπτωση επισκευών πρέπει
γενικά να αποµονώνεται η συσκευή απ
το ρεύµα.
Μήκος του αγωγού σύνδεσης: 1,30 m.
Σε περίπτωση απαιτούµενης µονίµου
σύνδεσης:
Ο απορροφητήρας κουζίνας επιτρέπεται
να συνδεθεί στο δίκτυο του ηλεκτρικού
ρεύµατος σε κάθε περίπτωση µνον απ
αδειούχο ηλεκτρολγο που είναι
καταχωρηµένος στην αρµδια υπηρεσία
παροχής ηλεκτρικού ρεύµατος (∆.Ε.Η.).
Απ την πλευρά της εγκατάστασης πρέπει
να προβλεφθεί µία διάταξη αποµνωσης.
Ως διατάξεις αποµνωσης ισχύουν
διακπτες µε διάκενο επαφής άνω των
3 mm και διακοπή σε λους τους πλους.
Σ' αυτές ανήκουν οι διακπτες LS και οι
προστατευτικές διατάξεις.
Αν το καλώδιο σύνδεσης αυτής της
συσκευής είναι φθαρµένο, αυτ πρέπει να
αντικατασταθεί απ τον κατασκευαστή ή
απ την υπηρεσία τεχνικής εξυπηρέτησης
πελατών ή απ παρµοια ειδικευµένο
πρσωπο, για να αποφεύγεται ο κίνδυνος.
Αυτς ο απορροφητήρας κουζίνας
ανταποκρίνεται στις διατάξεις της ΕΚ περί
αντιπαρασιτικών συστηµάτων.
Page 78
78
Τοποθέτηση
Ο απορροφητήρας κουζίνας προορίζεται
για την τοποθέτηση σε τοίχο της
κουζίνας.
1. Αφαιρέστε το φίλτρο λιπών (βλ. στις
Οδηγίες χρήσης).
2. Σχεδιάστε στον τοίχο απ το ταβάνι
µέχρι την κάτω άκρη του
απορροφητήρα µία κεντρική γραµµή.
3. Με τη βοήθεια του χναριού χαράξτε
στον τοίχο τις θέσεις για τις βίδες και,
για διευκλυνση στο κρέµασµα, το
περίγραµµα της περιοχής ανάρτησης.
Προσέξτε την ελάχιστη απσταση
µεταξύ εστιών και απορροφητήρα
κουζίνας των 550 mm στην περίπτωση
ηλεκτρικών εστιών ή αντίστοιχα των
650 mm στην περίπτωση εστιών αερίου.
Η κάτω άκρη του χναριού ανταποκρίνεται
στην κάτω του απορροφητήρα.
4. Κάνετε 4 τρύπες για τον
απορροφητήρα και 2 τρύπες για την
επένδυση της "καµινάδας" µε
διάµετρο 8 mm και τοποθετήστε µέσα
στις τρύπες ούπατ πρσωπο µε
πρσωπο µε τον τοίχο.
23
172
523
94
150
min.550 Elektro
min.650 Gas
600
900
138
479
216
6. Κρεµάστε τον απορροφητήρα.
Ευθυγραµµίστε τον στο ύψος και στην
οριζντια θέση µε τις βίδες ρύθµισης.
Υπδειξη: Προσέξτε τα µέρη ειδικών
εξαρτηµάτων, τα οποία πρέπει
ενδεχοµένως να τοποθετηθούν.
5. Κουµπώστε τα 2 επισυναπτµενα
διαχωριστικά τεµάχια στις γωνιές
συγκράτησης για την επένδυση της
καµινάδας.
Βιδώστε τη γωνιά συγκράτησης για την
επένδυση της "καµινάδας" µε 2 βίδες
µε εξαγωνική κεφαλή.
Page 79
Τοποθέτηση
09. Κάνετε τη σύνδεση του σωλήνα.
10. Κάνετε την ηλεκτρική σύνδεση.
13. Τραβήξτε την πάνω επένδυση της
"καµινάδας" προσεκτικά προς τα πάνω
και βιδώστε την µε 2 βίδες στα πλάγια
στις γωνιές συγκράτησης.
14. Επανατοποθετήστε το φίλτρο λιπών
(βλ. στις Οδηγίες χρήσης).
11. Αφαιρέστε το προστατευτικ, λεπτ
πλαστικ φύλλο και απ τις δύο
επενδύσεις της "καµινάδας".
Αποφεύγετε ζηµιές των
ευαισθήτων επιφανειών.
12. Ωθήστε την πάνω επένδυση της
"καµινάδας" (σχισµές προς τα κάτω)
µέσα στην κάτω επένδυση της
"καµινάδας", ώστε να τοποθετηθεί η
πάνω επένδυση µέσα στην κάτω.
Αποφεύγετε τις αµυχές κατά την
τοποθέτηση των επενδύσεων τη µία
µέσα στην άλλη, βάζοντας π.χ. το
χνάρι τοποθέτησης ως προστασία
πάνω απ την άκρη της κάτω
επένδυσης της "καµινάδας".
07. Βιδώστε την κάτω βίδα (εξαγωνική
βίδα).
08. Κολλήστε επάνω στο προστατευτικ
πλέγµα απ ένα προστατευτικ, λεπτ
πλαστικ φύλλο πάνω απ τις τρύπες
των 2 κάτω βιδών στερέωσης.
79
2.
1.
3.
1.
2.
Page 80
80
Notizen
Page 81
81
Notes
Page 82
82
Notes
207 965
Page 83
360732
Z 5116X5
2x
1 2 3
10x
4 5 6
2x
Page 84
5750 207 965
Printed in Germany 0204 Es.
Noch Fragen? Sie erreichen uns:
Postfach 83 01 01 Quellenstraße 2 Per Telefon:
D-81701 München A-1100 Wien
Fax: +49 (0) 89 /45 90-35 32 Fax: +43 (0) 1/ 6 0575-5 12 60
Internet: www.neff.de Internet: www.neff.at
€ 0,12/min. DTAG
Für Österreich:
Tel: 0810/ 70 04 00
zum Regionaltarif
Loading...
