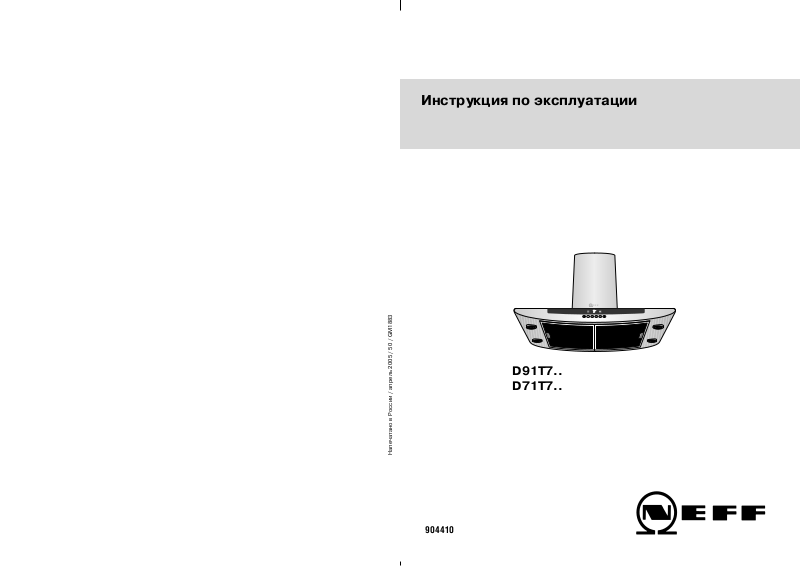

Инструкция по эксплуатации
D91T7..
D71T7..
904410
Инструкция по эксплуатации
Описание вытяжки
Обшивка вытяжной трубы
Выключатель
освещения/
вентилятора
Решетка фильтра |
Освещение |
Режимы работы

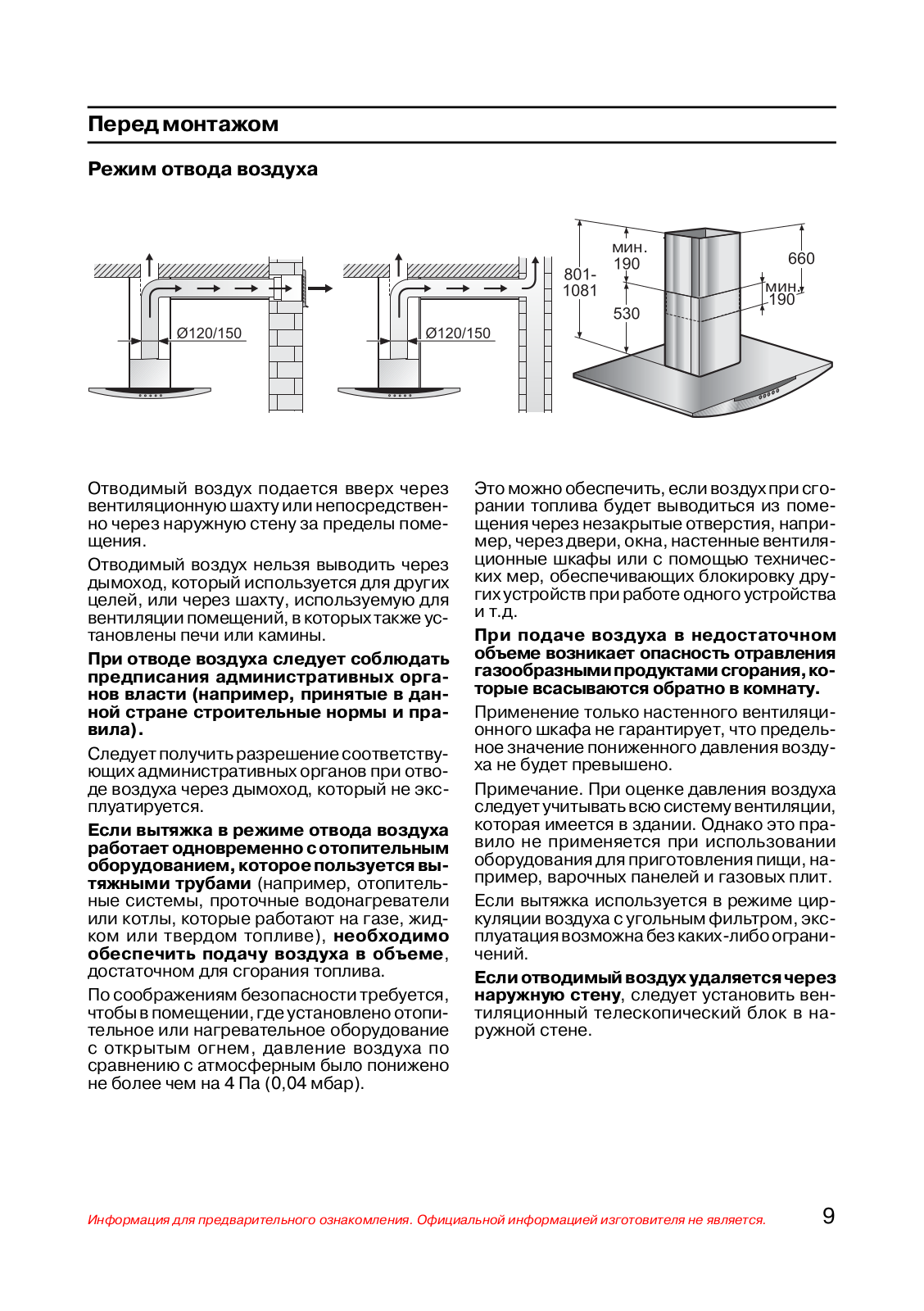

Режим отвода воздуха:
Вентилятор вытяжки всасывает кухонные испарения и удаляет их за пределы по мещения через жиропоглощающий фильтр.
Жиропоглощающий фильтр поглощает частицы жира, которые могут содержать ся в кухонных испарениях.
Кухня в значительной степени освобож дается от жиров и запахов.
Если вытяжка в режиме отвода воздуха работает одновременно с отопительным оборудованием, которое пользуется вы тяжными трубами (например, отопитель ные системы, проточные водонагреватели или котлы, которые работают на газе, жид ком или твердом топливе), необходимо обеспечить подачу воздуха в объеме,
достаточном для сгорания топлива.
По соображениям безопасности требуется, чтобы в помещении, где установлено отопи тельное или нагревательное оборудование с открытым огнем, давление воздуха по сравнению с атмосферным было понижено не более чем на 4 Па (0,04 мбар).
Режимы работы
Это можно обеспечить, если воздух при сго рании топлива будет выводиться из поме щения через незакрытые отверстия, напри мер, через двери, окна, настенные вентиля ционные шкафы или с помощью техничес ких мер, обеспечивающих блокировку дру гих устройств при работе одного устройства и т.д.
При подаче воздуха в недостаточном объеме возникает опасность отравления газообразнымипродуктамисгорания,ко торые всасываются обратно в комнату.
Применение только настенного вентиляци онного шкафа не гарантирует, что предель ное значение пониженного давления возду ха не будет превышено.
Примечание. При оценке давления воздуха следует учитывать всю систему вентиляции, которая имеется в здании. Однако это пра вило не применяется при использовании оборудования для приготовления пищи, на пример, варочных панелей и газовых плит.
Если вытяжка используется в режиме цир куляции воздуха с угольным фильтром, экс плуатация возможна без каких либо ограни чений.
Режим циркуляции воздуха:
Этот режим требует установки угольно го фильтра (см. раздел «Фильтры и их техническое обслуживание»).
Полный комплект для установки и фильтры для замены можно приобрести

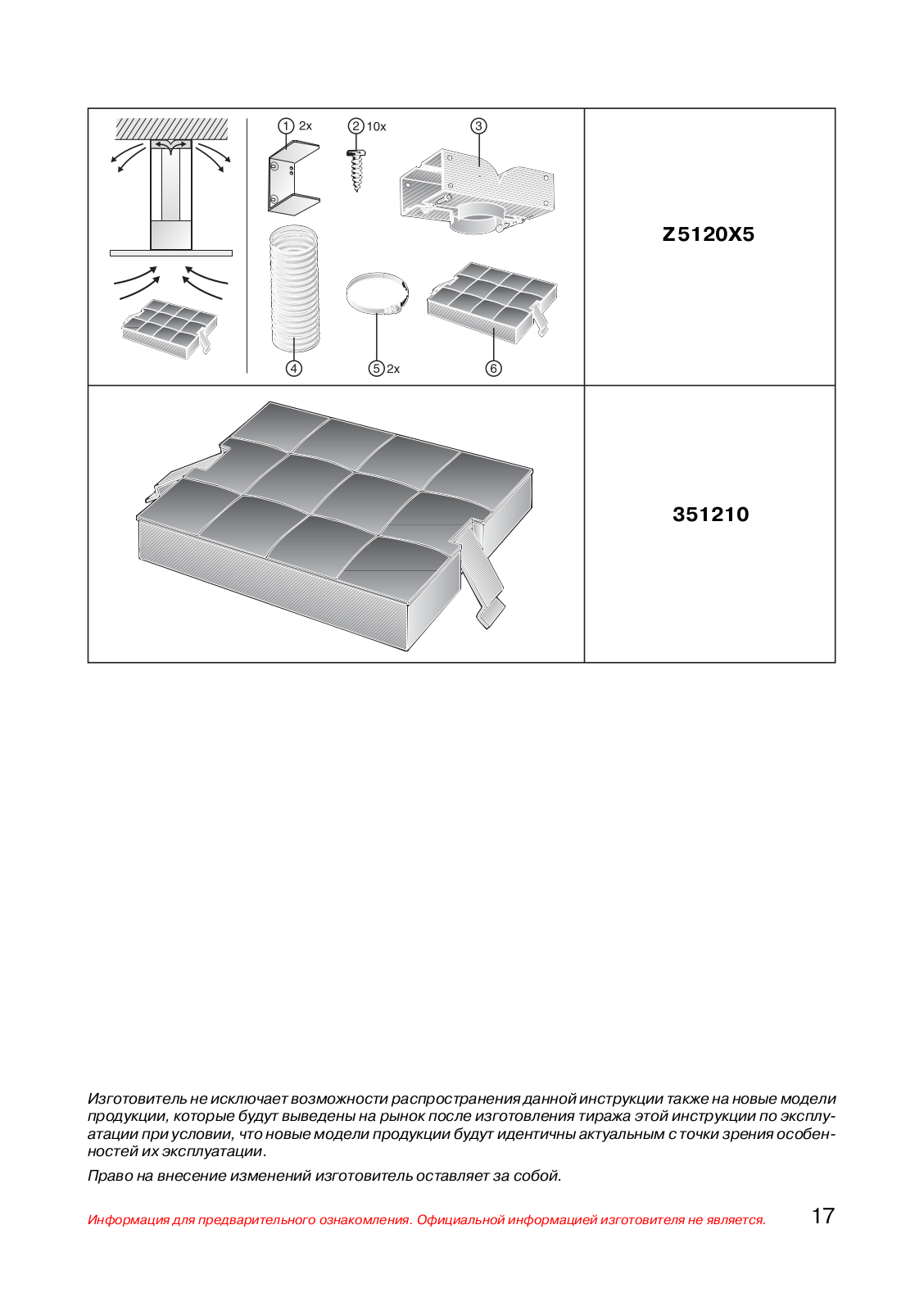

в специализированном магазине. Со ответствующие номера принадлежнос тей можно найти в конце настоящей ин струкции по эксплуатации.
Вентилятор вытяжки всасывает кухонные испарения, которые очищаются в жиро поглощающем фильтре и угольном филь тре. После этого очищенный воздух воз вращается на кухню.
Жиропоглощающий фильтр поглощает частицы жира, которые могут содержать ся в кухонных испарениях.
Угольный фильтр удаляет имеющиеся запахи.
Без установленного угольного фильтра пахучие вещества кухонных испарений не связываются.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
1 |
Перед первым использованием вытяжки
Важные указания:
Эта инструкция по эксплуатации отно сится к нескольким моделям вытяжки. Возможно, что описанные в ней отдель ные детали оснащения отсутствуют в Ва шей вытяжке.
Эта вытяжка соответствует действующим правилам техники безопасности.
Ремонт вытяжки должен выполняться только квалифицированным персоналом.
Неправильно выполненный ремонт вытяжки может привести к возникно вению серьезной опасности для пользователя.
Если вытяжка повреждена, ее не следу ет вводить в эксплуатацию.
Подключение и ввод в эксплуатацию вы тяжки должен выполнять только квалифици рованный специалист.
Из соображений безопасности замена поврежденных соединительных проводов вытяжки должна осуществляться изготовите лем, или его Сервисной службой, или други ми квалифицированными специалистами.
Утилизацию упаковочного материала следует проводить должным образом (см. инструкцию по монтажу).
Эта вытяжка предназначена только для использования в домашнем хозяйстве.
Эксплуатируйте вытяжку только с уста новленными лампами.
Неисправные лампы следует сразу же заменять, чтобы предотвратить перегрузку оставшихся ламп.
Никогда не эксплуатируйте вытяжку без установленного жиропоглощающего филь тра.
Перегретые жир и масло легко воспла меняются. Поэтому всегда следите за при готовлением пищи с жиром или маслом, на пример, в случае приготовления картофеля фри.
Перед первым использованием новой вытяжки внимательно прочтите инструк цию по эксплуатации. Она содержит важ ную информацию по Вашей безопасно сти, а также по эксплуатации вытяжки и уходу за ней.
Сохраните инструкцию по эксплуатации и монтажу для возможной передачи пос ледующему владельцу.
Не стерилизуйте продукты питания пла менем непосредственно под вытяжкой.
!Опасность воспламенения жиропогло щающего фильтра.
Пламя газовых конфорок всегда долж но быть закрыто посудой.
Эксплуатация вытяжки над очагом, в котором сгорает твердое топливо (уголь, дерево и т.д.), разрешается только в огра ниченных случаях (см. инструкцию по мон тажу).
Газовые варочные панели/ газовые плиты
Не эксплуатируйте все газовые конфор ки одновременно в течение длительного времени (макс. 15 мин.) при максимальной тепловой нагрузке. В противном случае воз никает опасность ожога при прикосновении к поверхности корпуса вытяжки или опас ность повреждения вытяжки. При эксплуа тации вытяжки над газовой варочной пане лью с одновременно включенными тремя или более газовыми конфорками включай те вытяжку на максимальную мощность.
2Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Управление вытяжкой
Самым эффективным способом удале ния кухонных испарений, образующихся при приготовлении пищи, является следующий способ:
Включайте вытяжку сразу же, как толь ко Вы начинаете готовить.
Выключайтее вытяжку через несколь ко минут после того, как Вы закончите го товить.
Индикатор ступени мощности вентилятора
Освещение Остаточный ход
Включение и увеличение скорости вентилятора
Уменьшение скорости вентилятора
Индикатор насыщения Выключение вентилятора
Звуковой сигнал:
Нажатие клавиши подтверждается звуко вым сигналом.
Выключение звукового сигнала:
Одновременно нажмите клавиши @ и + и удерживайте их в нажатом положе нии, пока примерно через 3 секунды не прозвучит сигнал.
Включение звукового сигнала:
Повторите вышеописанную операцию.
Включение вентилятора:
Нажмите клавишу +.
Установка требуемой скорости вентилятора:
Нажмите клавишу +.
Скорость вентилятора увеличивается на одну ступень.
Нажмите клавишу .
Скорость вентилятора уменьшается на одну ступень.
Выключение вентилятора:
Нажмите клавишу @.
Через короткое время 0 на индикаторе перестает светиться.
или:
Нажимайте клавишу до тех пор, пока
вентилятор не выключится.
Через короткое время 0 на индикаторе перестает светиться.
Интенсивная ступень:
Максимальная производительность обеспе чивается на интенсивной ступени. Такая производительность обычно требуется только на короткое время.
Нажимайте клавишу + до тех пор, пока на индикаторе не появится индикация P.
Если интенсивная ступень не отключает
ся вручную, вентилятор через 10 минут ав томатически переключится на уровень 2.
Остаточный ход:
Нажмите на клавишу !.
Вентилятор продолжает работать на выб
ранной ступени в течение 10 минут, при этом горит индикатор !. По истечении этого времени вентилятор автоматичес ки выключается.
Освещение:
Для включения и выключения освещения нажмите на короткое время клавишу < .
Освещением можно пользоваться в лю бое время, даже когда вентилятор вык лючен.
Регулировка яркости:
Удерживайте нажатой клавишу < до по лучения требуемой яркости.
Автоматическое включение освещения, например, с помощью таймера:
Вентилятор и освещение должны быть выключены.
Включение:
Одновременно нажмите клавиши и !.
Примерно через 3 секунды свет включа ется для подтверждения настройки.
Выключение:
Повторите операцию при включенном осве щении.
Примерно через 3 секунды свет выклю чается для подтверждения настройки.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
3 |
Фильтры и их техническое обслуживание
Жиропоглощающий фильтр:
Для поглощения частиц жира в кухонных испарениях, образующихся при приго товлении пищи, используется металли ческий жиропоглощающий фильтр.
Фильтрующие прокладки сделаны из невос пламеняющегося металла.
Внимание!
По мере насыщения фильтра остатками жи ров не только увеличивается риск воспла менения, но это может также оказать отри цательное воздействие на работу вытяжки.
Важное замечание:
Регулярная чистка металлического жиро поглощающего фильтра снижает вероят ность воспламенения, которое возможно из за нагрева при жаренье в большом коли честве жира.
Индикация насыщения:
Когда жиропоглощающий фильтр доходит до точки насыщения, в течение 10 секунд после выключения вентилятора слышен зву ковой сигнал, и загорается индикация
. Жиропоглощающий фильтр следует почис тить.
Чистка металлического жиропоглощающего фильтра:
Фильтр можно мыть в посудомоечной машине. Однако это может привести к незначительному изменению окраски фильтра.
Важное замечание:
Сильно загрязненный металлический жиропоглощающий фильтр не следует мыть в посудомоечной машине вместе с посудой.
При ручном мытье фильтра сначала за мочите его в горячей мыльной воде. Нельзя использовать агрессивные, кис лотные и щелочные чистящие средства. Затем очистите фильтр щеткой, тщатель но прополощите его и дайте воде стечь.
Снятие и установка металлического жиропоглощающего фильтра:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.
1.Сдвиньте фиксатор жиропоглощающего фильтра в направлении стрелки вниз и опустите фильтр.
2.Выньте жиропоглощающий фильтр.
3.Очистите фильтр.
4.Установите фильтр на место.
5.Погасите индикацию
.
Нажмите клавишу
.
4Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Фильтры и их техническое обслуживание
Угольный фильтр:
Предназначен для устранения запахов в режиме циркуляции воздуха.
Внимание!
По мере насыщения фильтра остатками жи ров не только увеличивается риск воспла менения, но это может также оказать отри цательное воздействие на работу вытяжки.
Важное замечание:
Регулярная замена угольного фильтра сни жает вероятность воспламенения, которое возможно из за нагрева при жаренье в боль шом количестве жира.
Установка фильтра:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.
1.Снимите жиропоглощающий фильтр (см. раздел «Снятие и установка металличес кого жиропоглощающего фильтра»).
2.Вставьте угольный фильтр.
3.Защелкните фиксаторы с обеих сторон.
4.Установите металлический жиропогло щающий фильтр (см. раздел «Снятие и установка металлического жиропогло щающего фильтра»).
5.Погасите индикацию
C.
Нажмите клавишу
.
Индикация насыщения:
C
Когда угольный фильтр доходит до точки насыщения, в течение 10 секунд после вык лючения вентилятора слышен звуковой сигнал и загорается индикация
C. Уголь ный фильтр следует заменить .
Снятие фильтра:
Предупреждение. Галогенные лампы дол жны быть выключены и должны остыть.
1.Снимите жиропоглощающий фильтр.
2.Нажмите на фиксаторы с обеих сторон и снимите угольный фильтр, сдвинув его вниз.
3. Установите жиропоглощающий фильтр.
Замена угольного фильтра:
Угольный фильтр можно приобрести в специализированном магазине (см. спе циальные принадлежности).
Используйте только фильтры нашей фирмы. Тем самым будет обеспечена оптимальная работа вытяжки.
Утилизация старого угольного фильтра:
Угольный фильтр не содержит вредных веществ. Его можно утилизировать как обычный домашний мусор.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является. |
5 |
