Gerätebeschreibung Betriebsarten
Betriebsarten
Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen
(wie z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑ Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

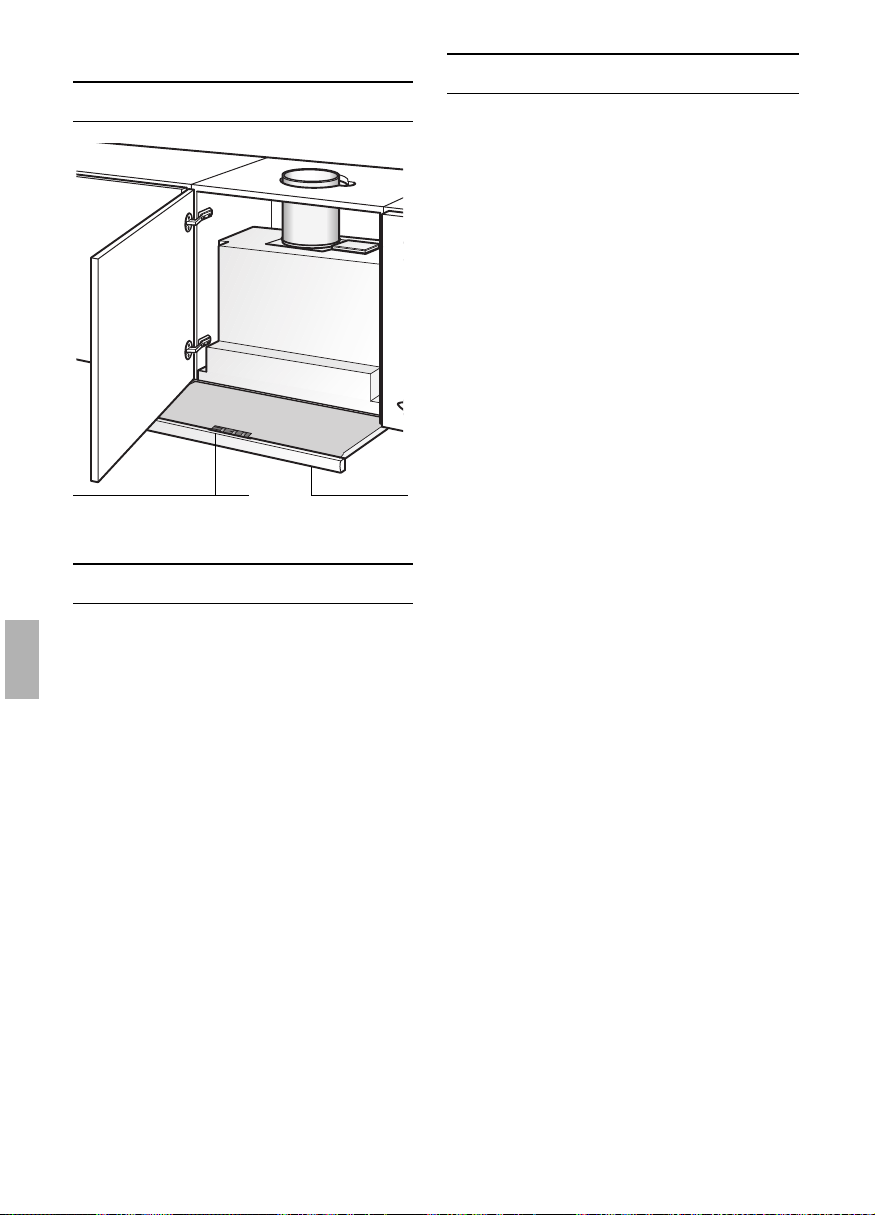

Schalter Licht/Lüfter Filterauszug
Gebrauchsanleitung
Page 4
4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Page 5
5

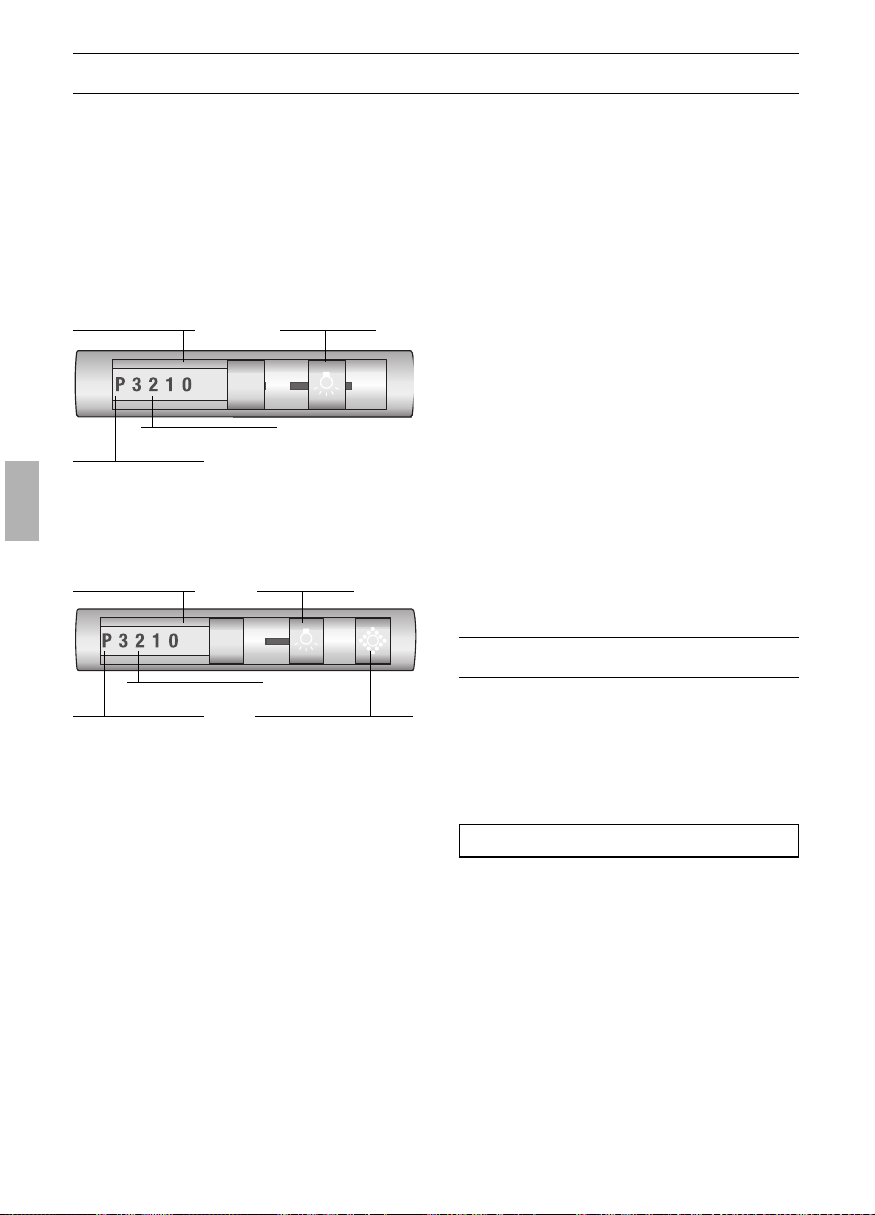

Bedienen der Dunstabzugshaube
Der Küchendunst wird am wirkungs-
vollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.

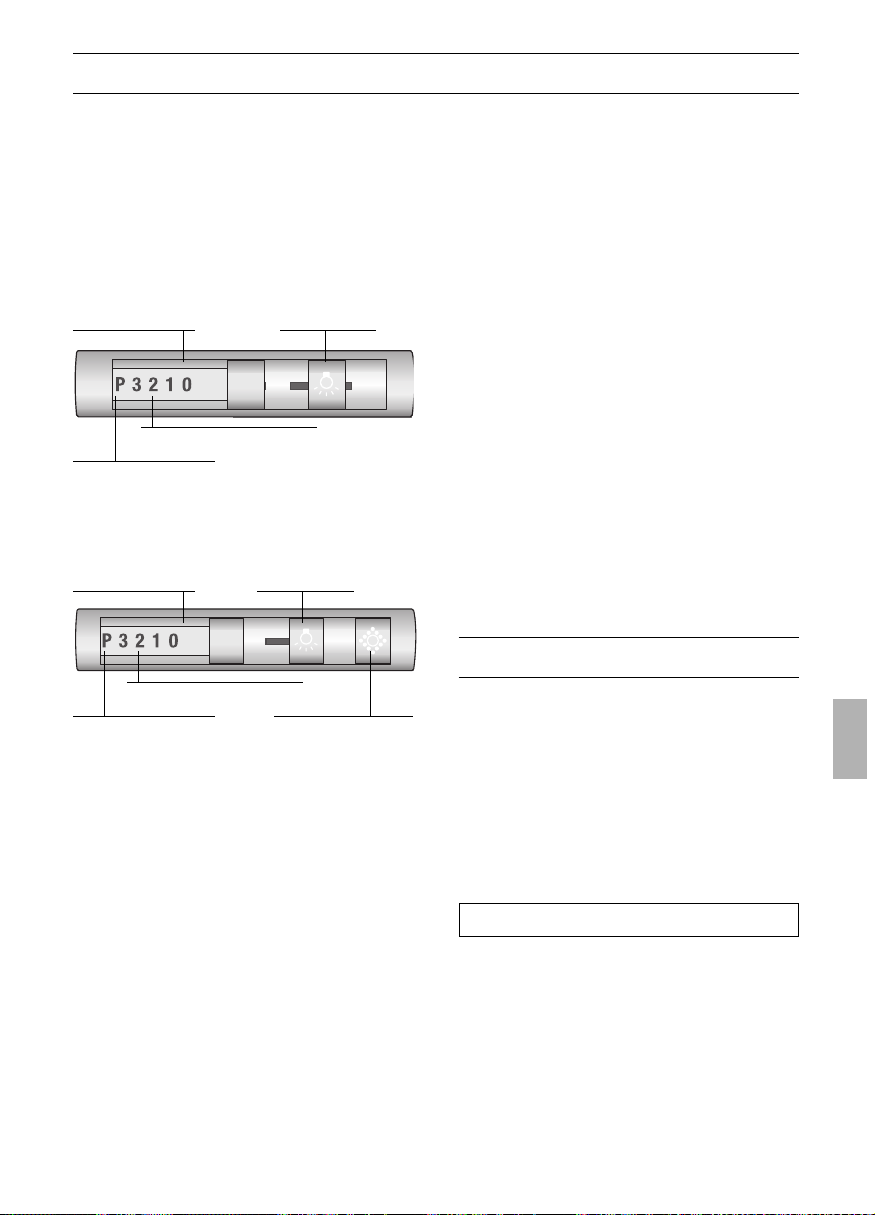

Lüfter – Aus –
Beleuchtung
Aus / Ein
Intensivstufe
Lüfterstufen
Lüfter – Aus –
Intensivstufe Reset-Taste mit
Sättigungsanzeige
für Fettfilter
Lüfterstufen
Beleuchtung
Aus / Ein
Ausschalten:
Die Dunstabzugshaube lässt sich auf
verschiedene Arten ausschalten.
Ausschalten 1:
❑
Schiebeschalter auf 0 – Lüfter ausstellen.
Ausschalten 2:
❑
Filterauszug bis Anschlag einschieben. (Schiebeschalter bleibt wie
gewählt).
❑
Zum erneuten Einschalten nur Filterauszug ausziehen.
Die Dunstabzugshaube startet mit der
zuletzt gewählten Lüftereinstellung.
Beleuchtung:
Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn das Gerät
ausgeschaltet oder der Filterauszug
eingeschoben wird.
Einschalten:
❑
Filterauszug an der Griffleiste
ausziehen.
❑
Gewünschte Lüftereinstellung wählen.
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Page 6
6
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind MetallFettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
❑
Durch rechtzeitiges Reinigen der
Metall-Fettfilter wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
❑
Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter
1 x im Monat gereinigt werden.
Sättigungsanzeige:
Bei Sättigung der Fettfilter blinkt die
Leuchtanzeige.
Spätestens dann Fettfilter reinigen.
❑
Achten Sie darauf, dass dabei die
Fettfilter in regelmäßigem Abstand
(ca. 1 Monat) gereinigt werden.
Reinigen der Metall-Fettfilter:
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Aus- und Einbauen der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.

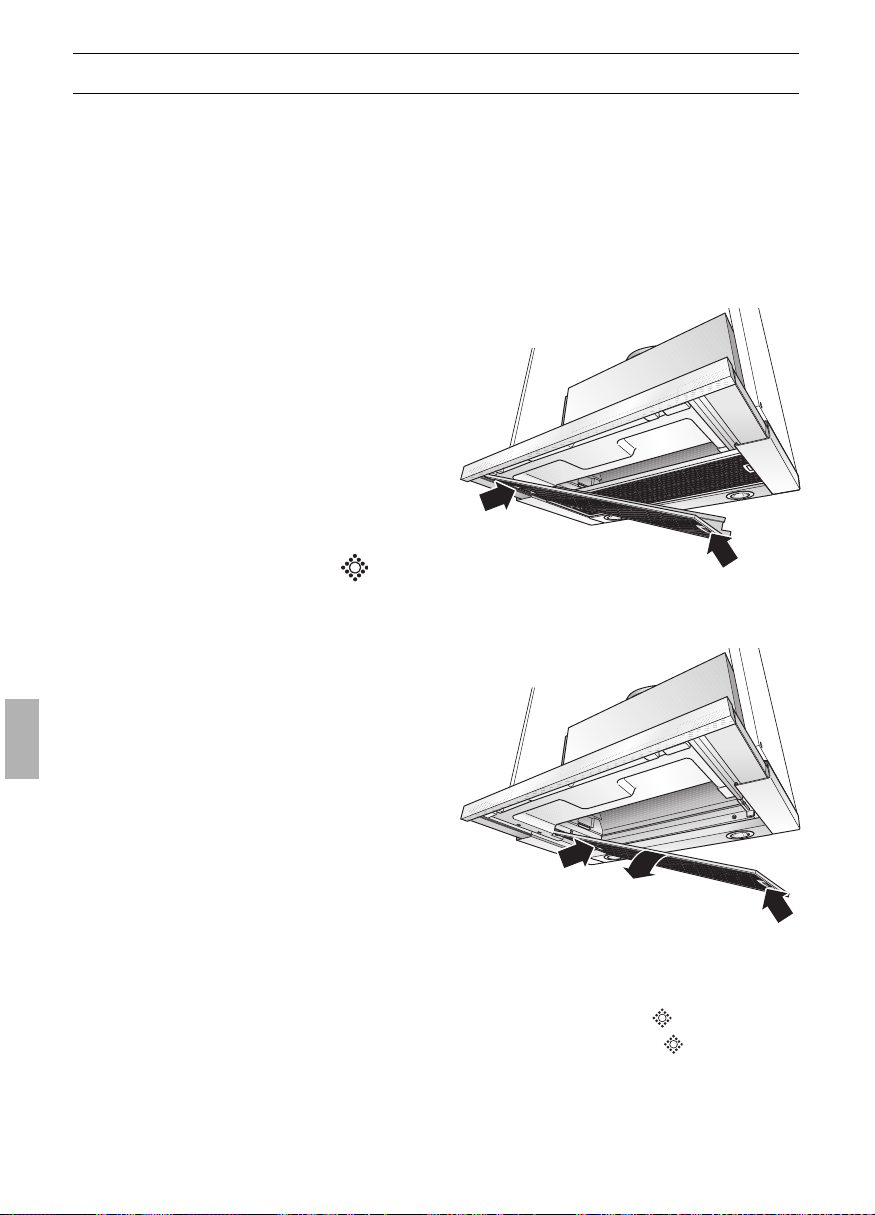

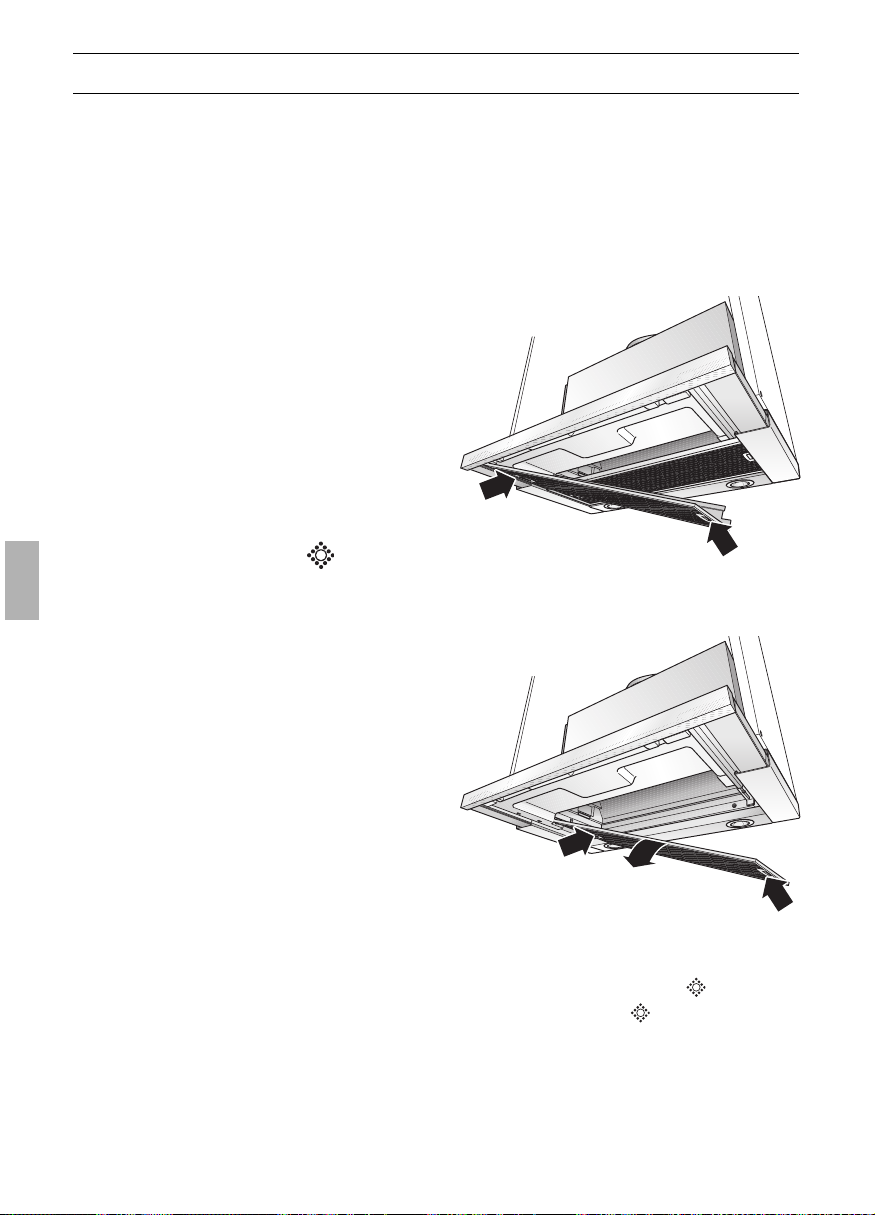

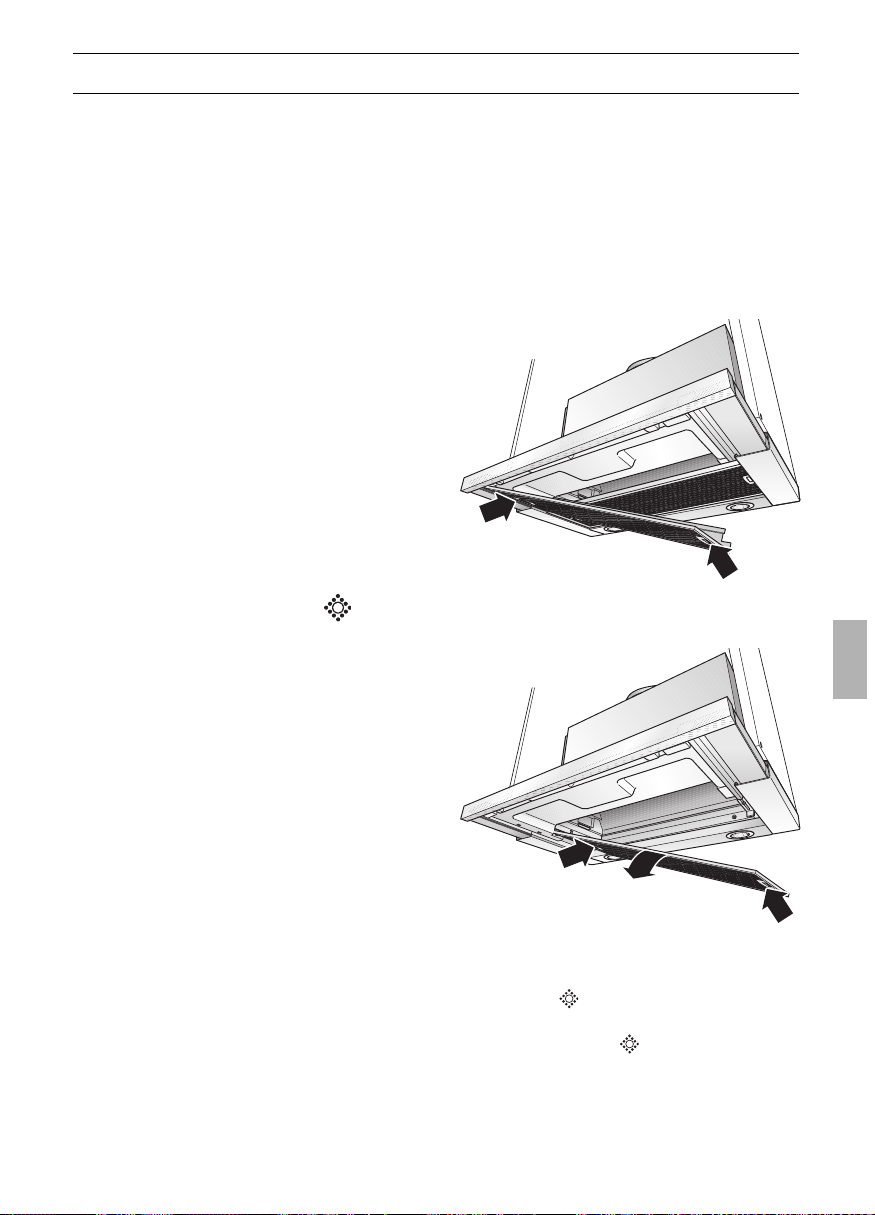

1. Ziehen Sie den Filterauszug bis zum
Anschlag aus.
2. Drücken Sie die Rasten am vorderen
Fettfilter ein und nehmen Sie den
Fettfilter ab.
4. Reinigen Sie die Fettfilter.
5. Setzen Sie die gereinigten Fettfilter
wieder ein.
6. Löschen Sie die Anzeige .
❑ Drücken Sie die Taste .
3. Drücken Sie die Rasten am hinteren
Fettfilter ein und nehmen Sie den
Fettfilter ab.
Page 7
7
Filter und Wartung
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Einbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.

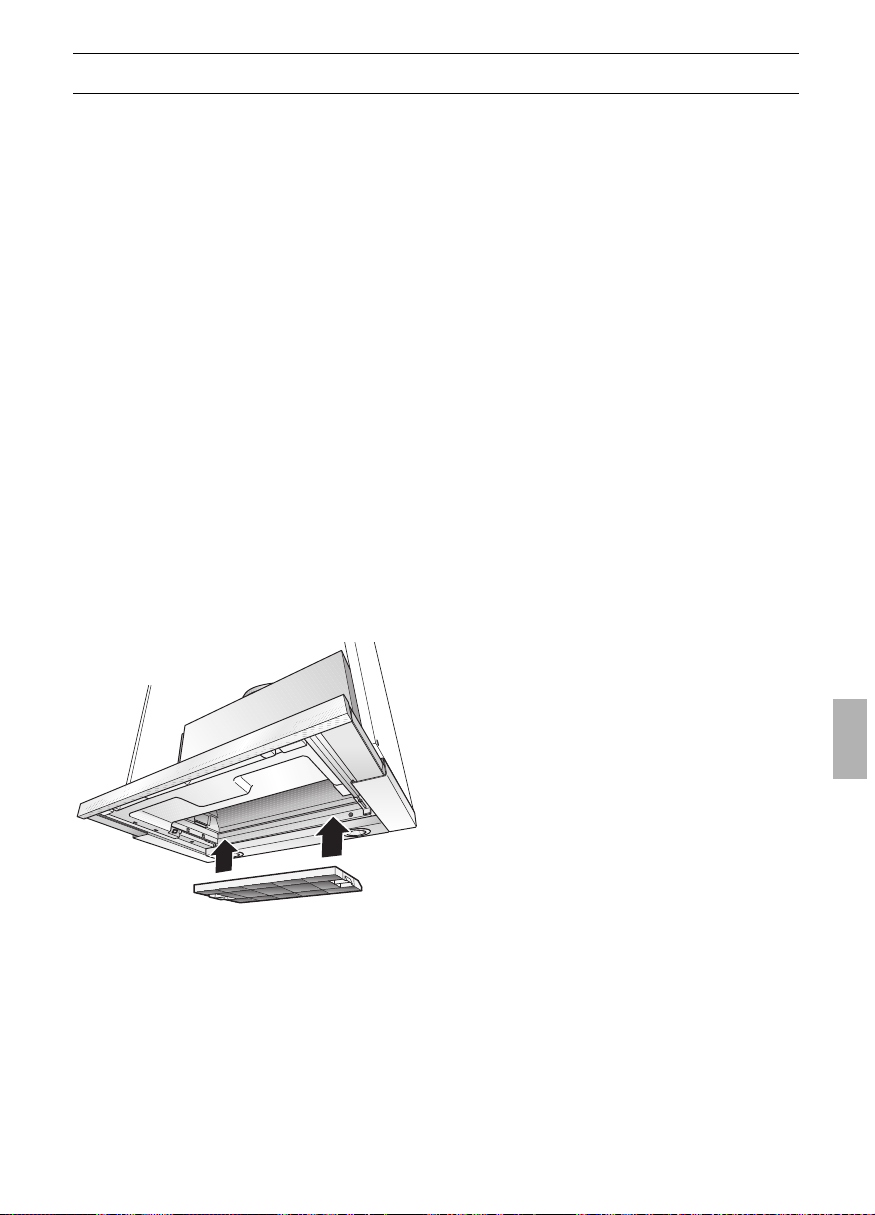

1. Bauen Sie die Fettfilter aus (siehe Ausund Einbauen der Metall-Fettfilter).

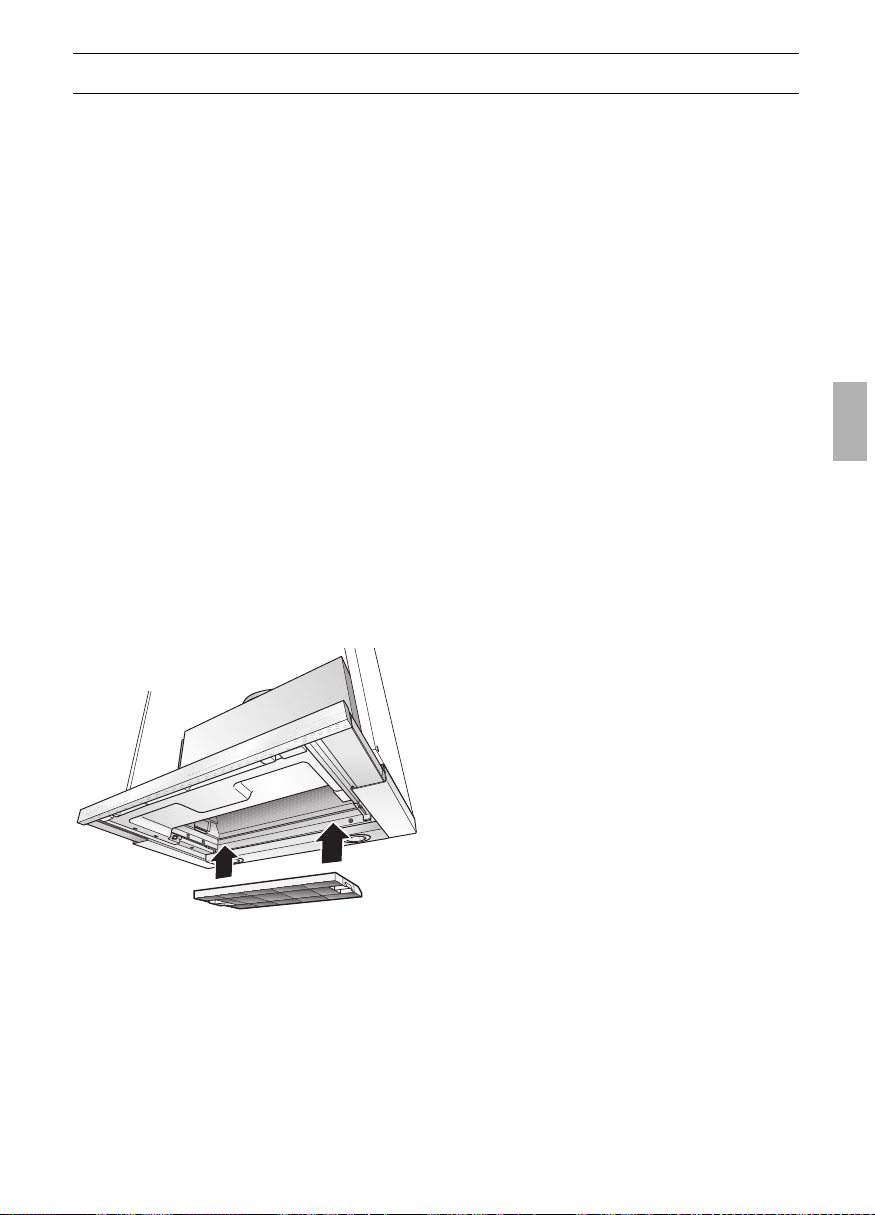

2. Setzen Sie den Aktivkohlefilter ein.
3. Rasten Sie die Lasche auf beiden Seiten
ein.
4. Bauen Sie die Fettfilter ein
(siehe Aus- und Einbauen der MetallFettfilter).
Ausbauen:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche auf beiden
Seiten ein und nehmen Sie den
Aktivkohlefilter nach unten ab.
3. Wechsel des Aktivkohlefilters:
❑
Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.
❑ Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör auf
der letzten Seite).
❑ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
4. Bauen Sie die Fettfilter ein.
Entsorgung des alten Aktivkohlefilters:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
Page 8
8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Tuch reinigen.
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑ Keine Scheuermittel verwenden.
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

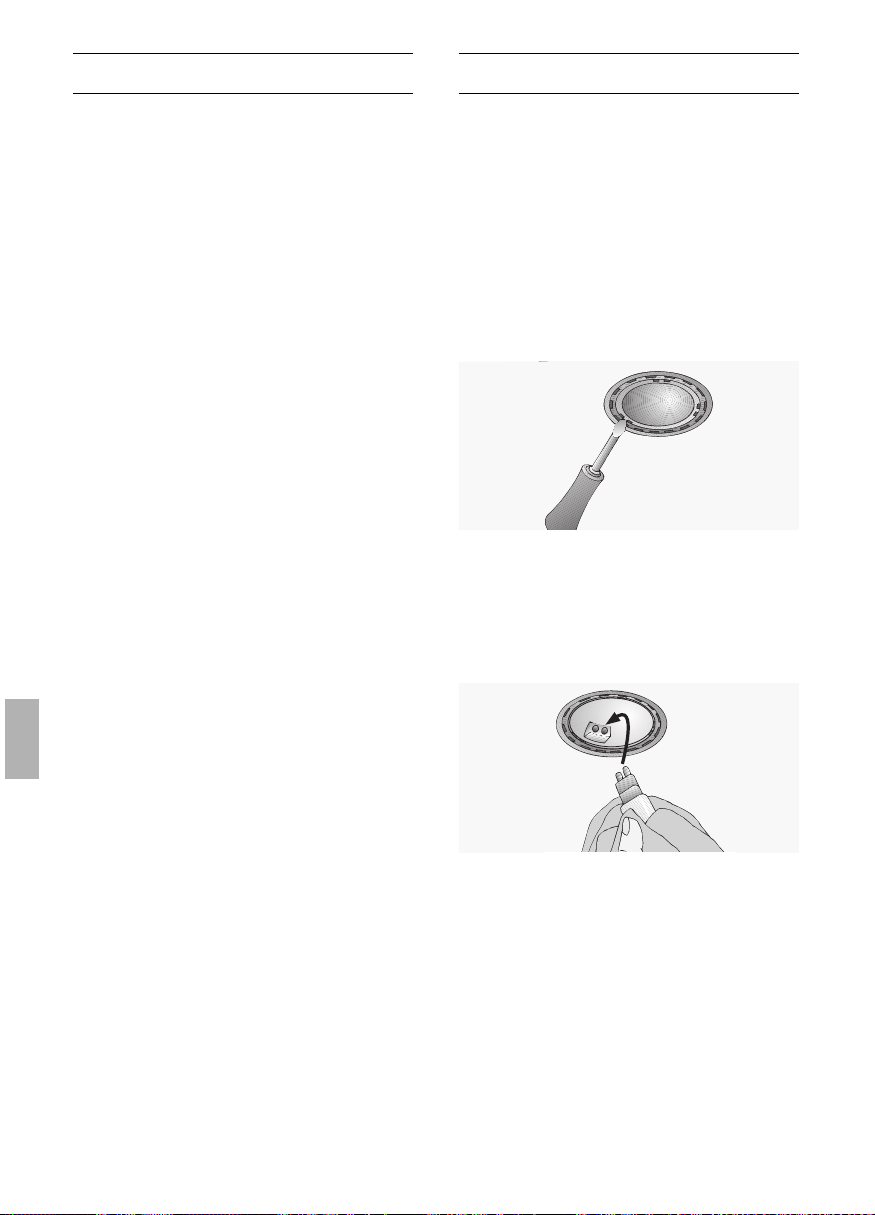

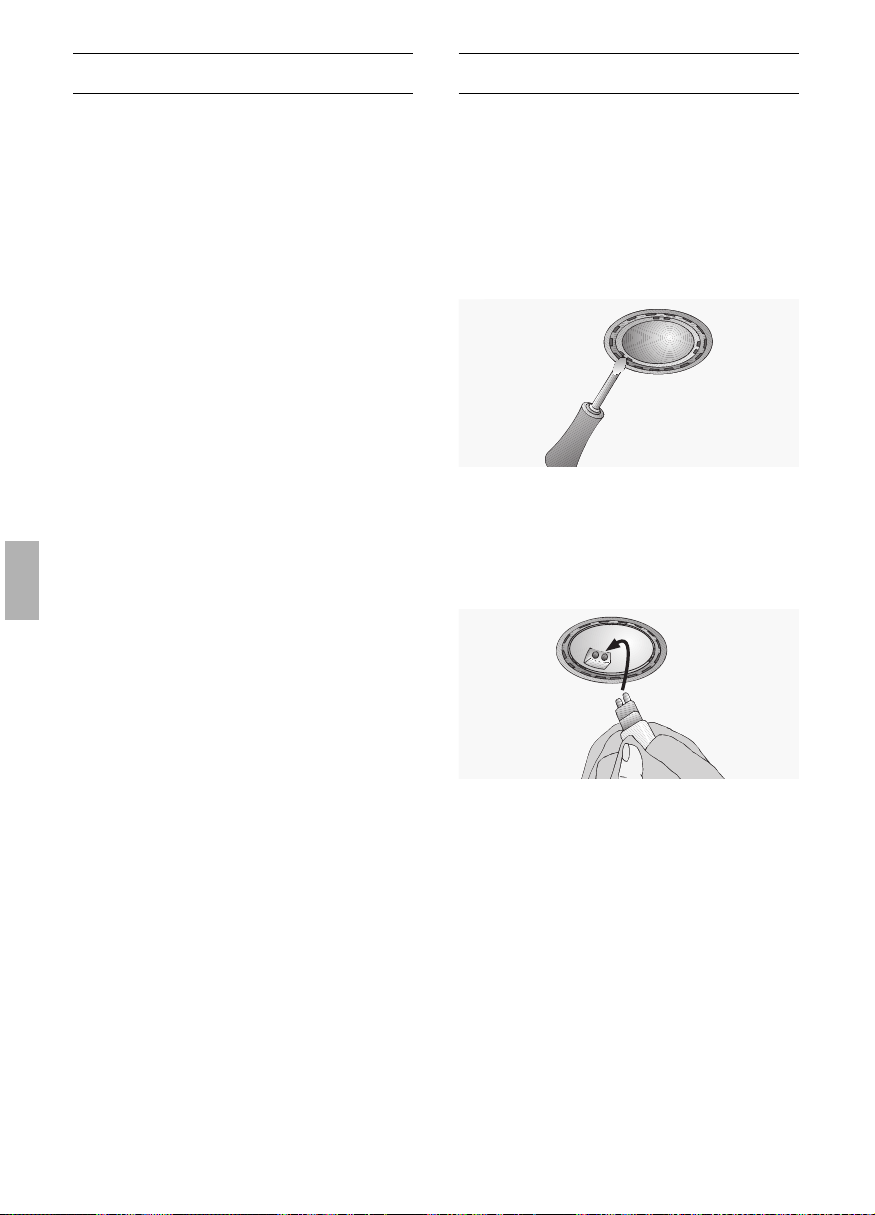

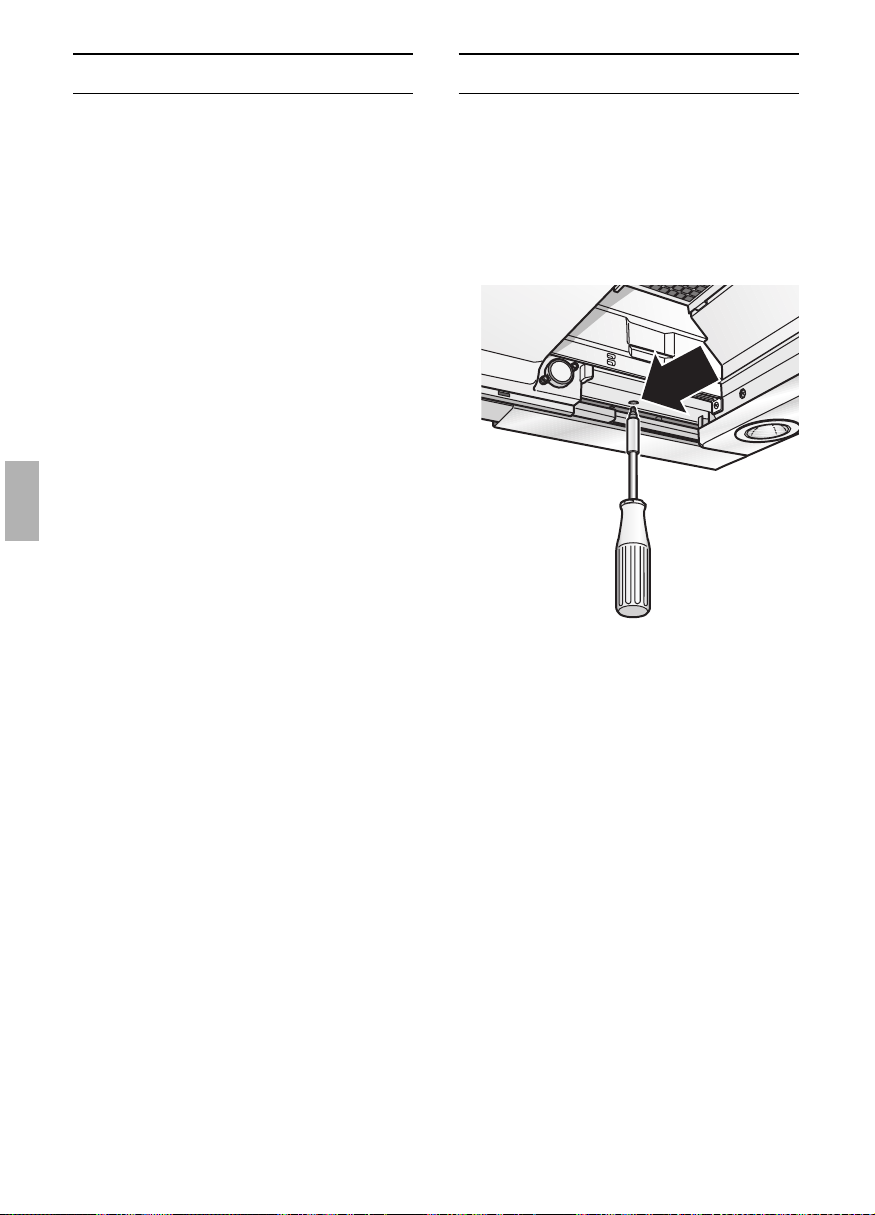

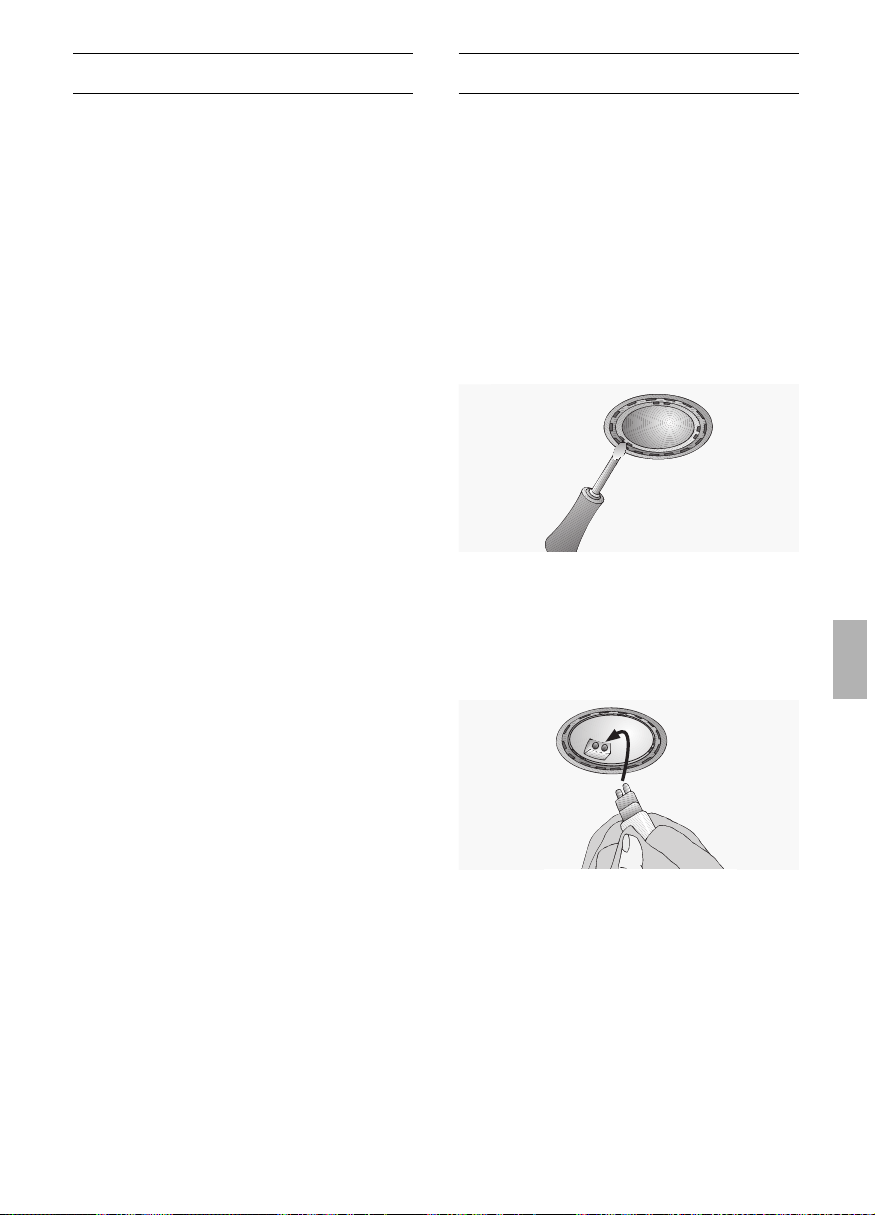

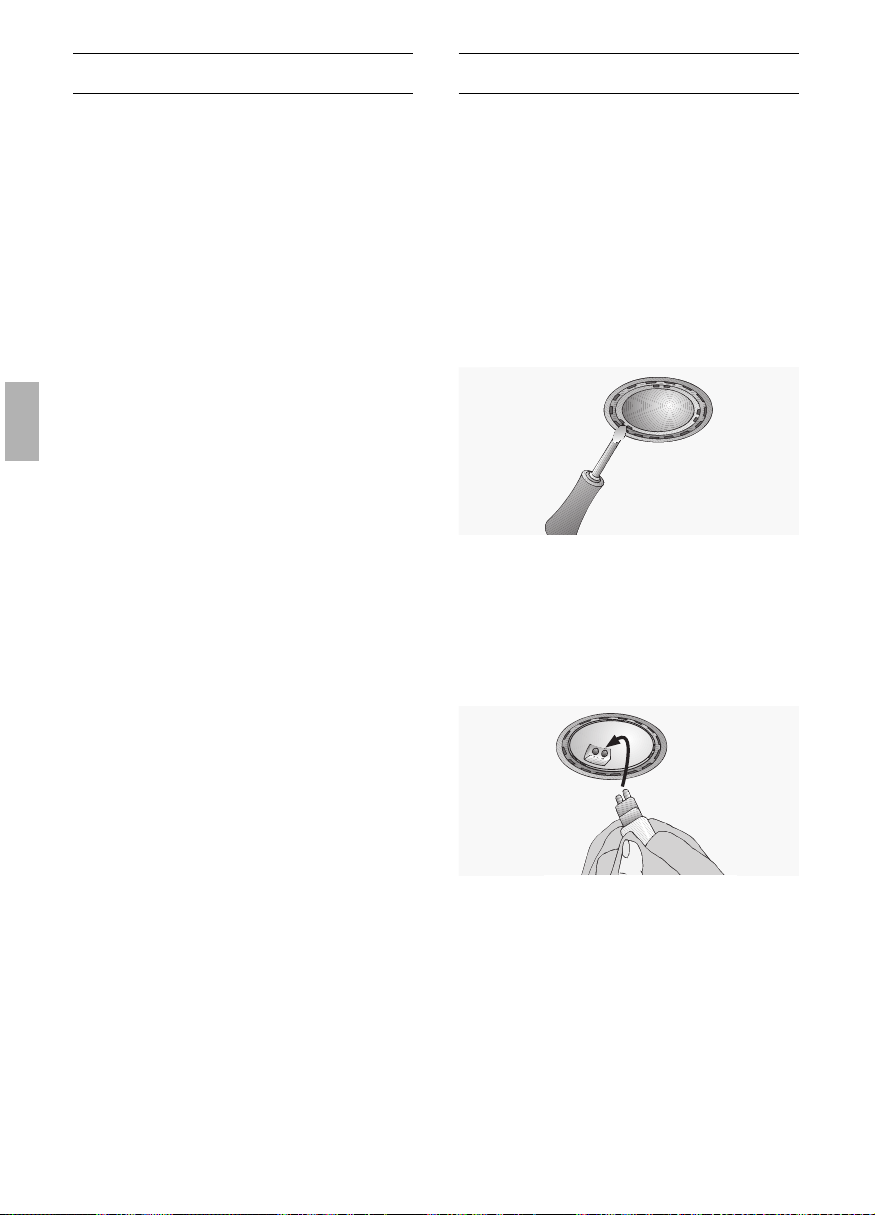

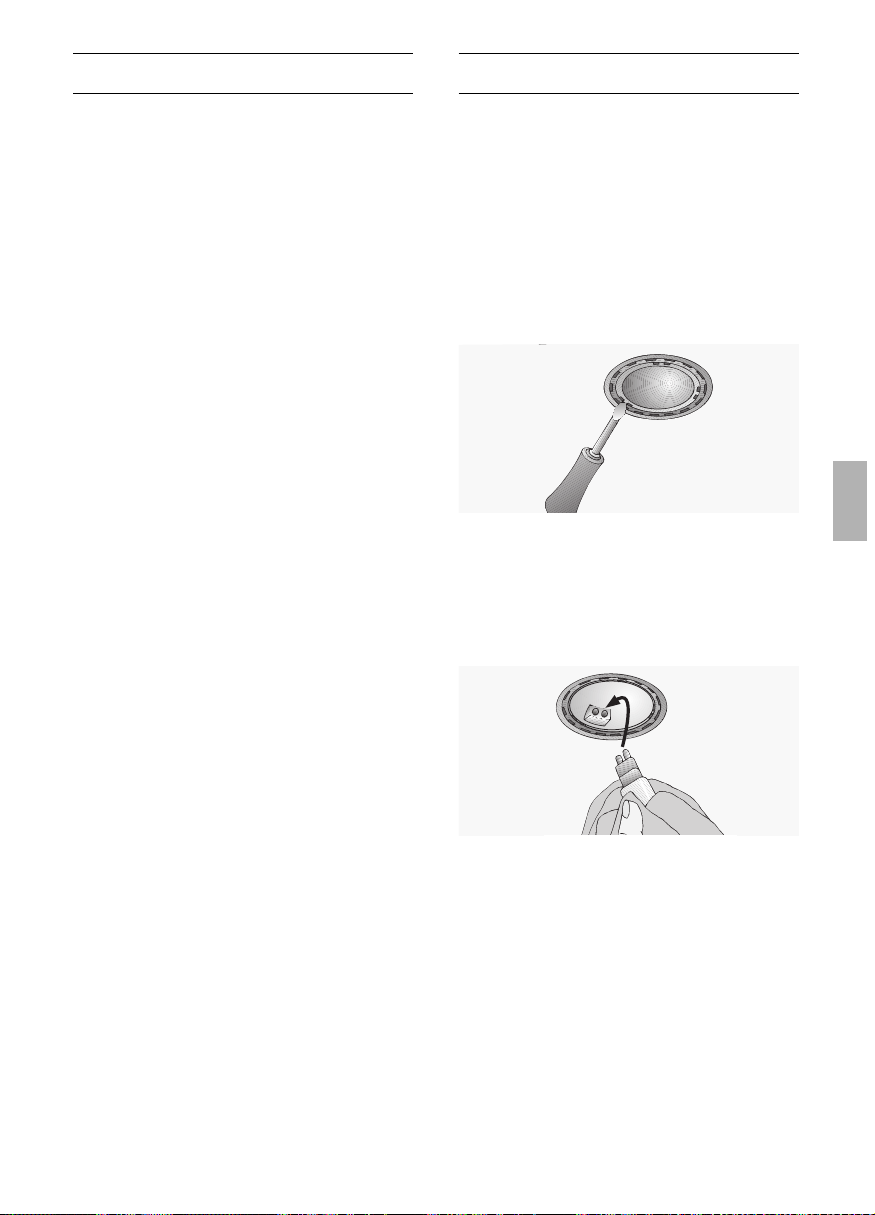

2. Nehmen Sie den Lampenring mit einem
Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
Tuch verwenden.
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.
Page 9
9
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 300 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen
Elektrokochstellen und Unterkante der
Dunstabzugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
Page 10
10
Vor der Montage
Abluftbetrieb

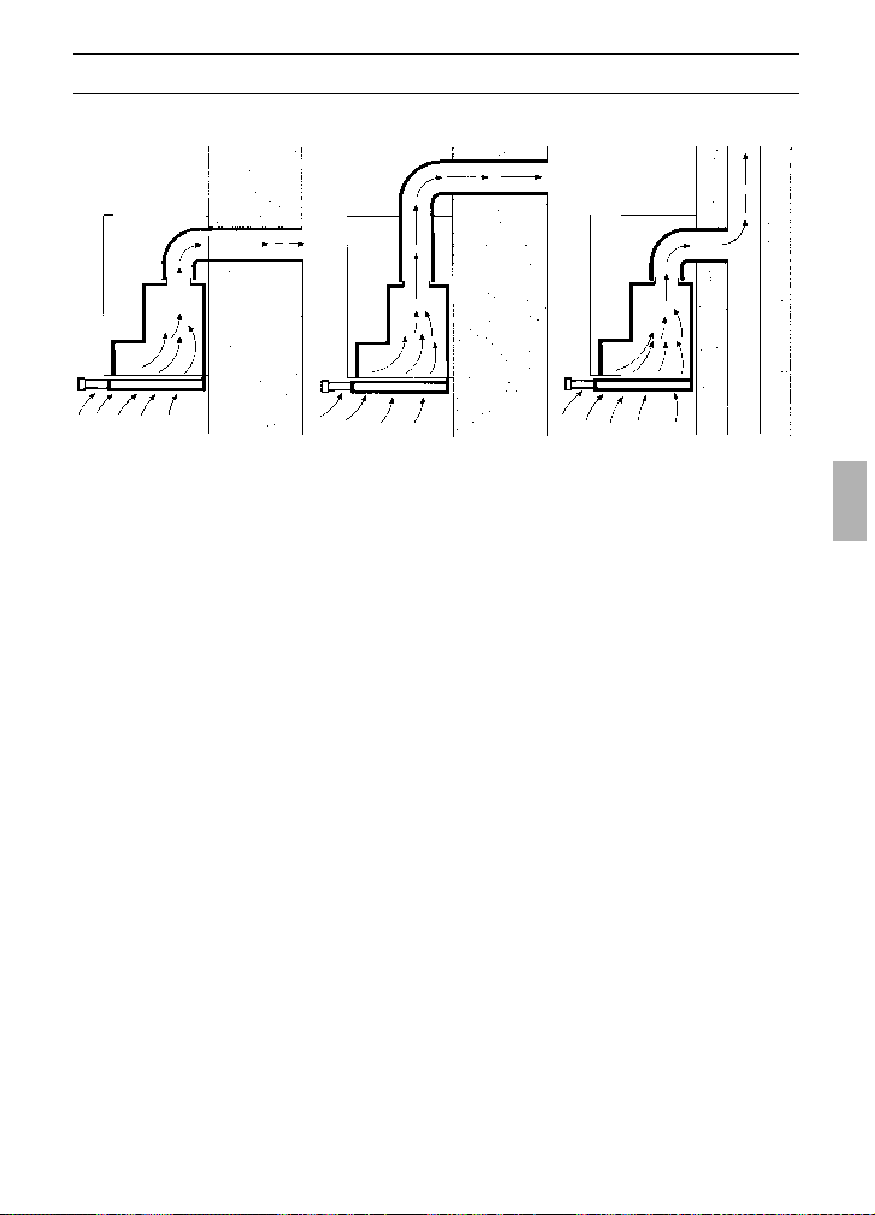

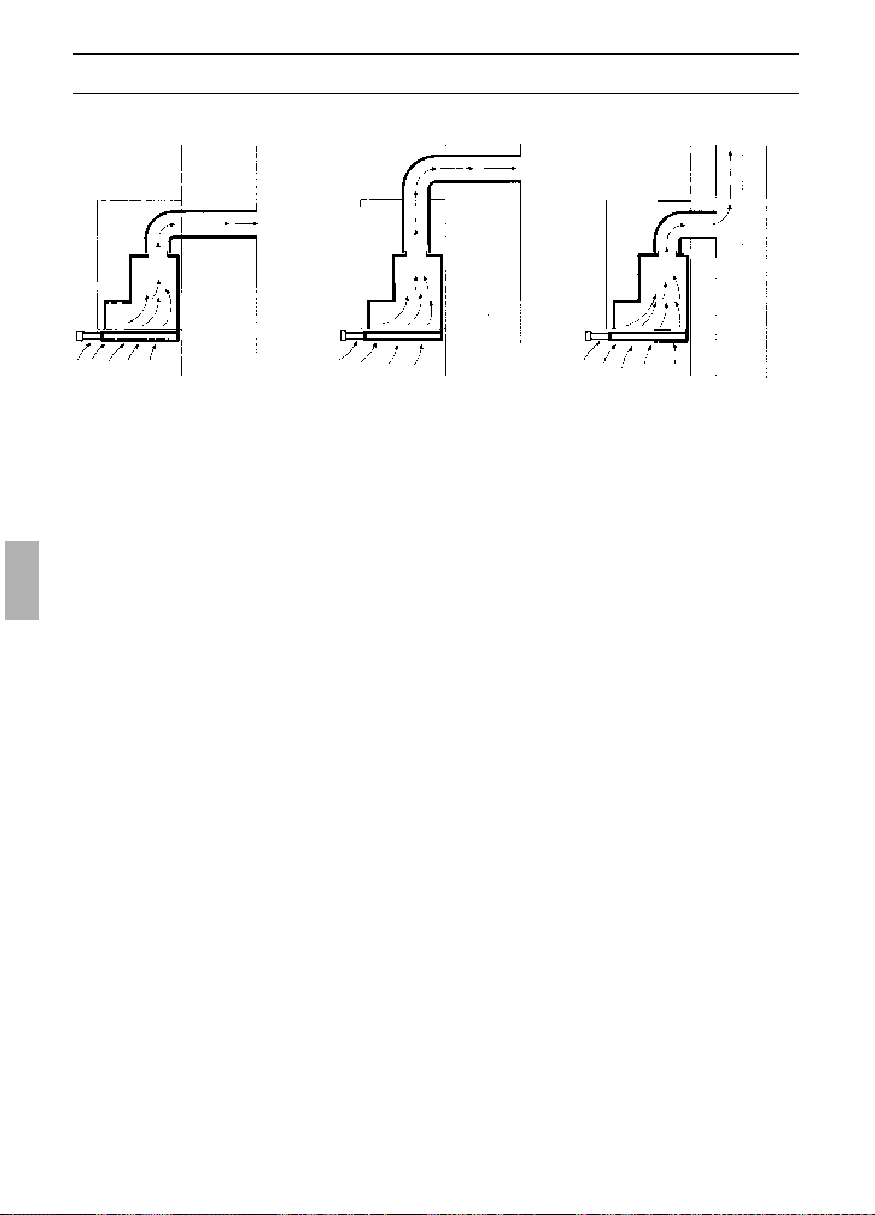

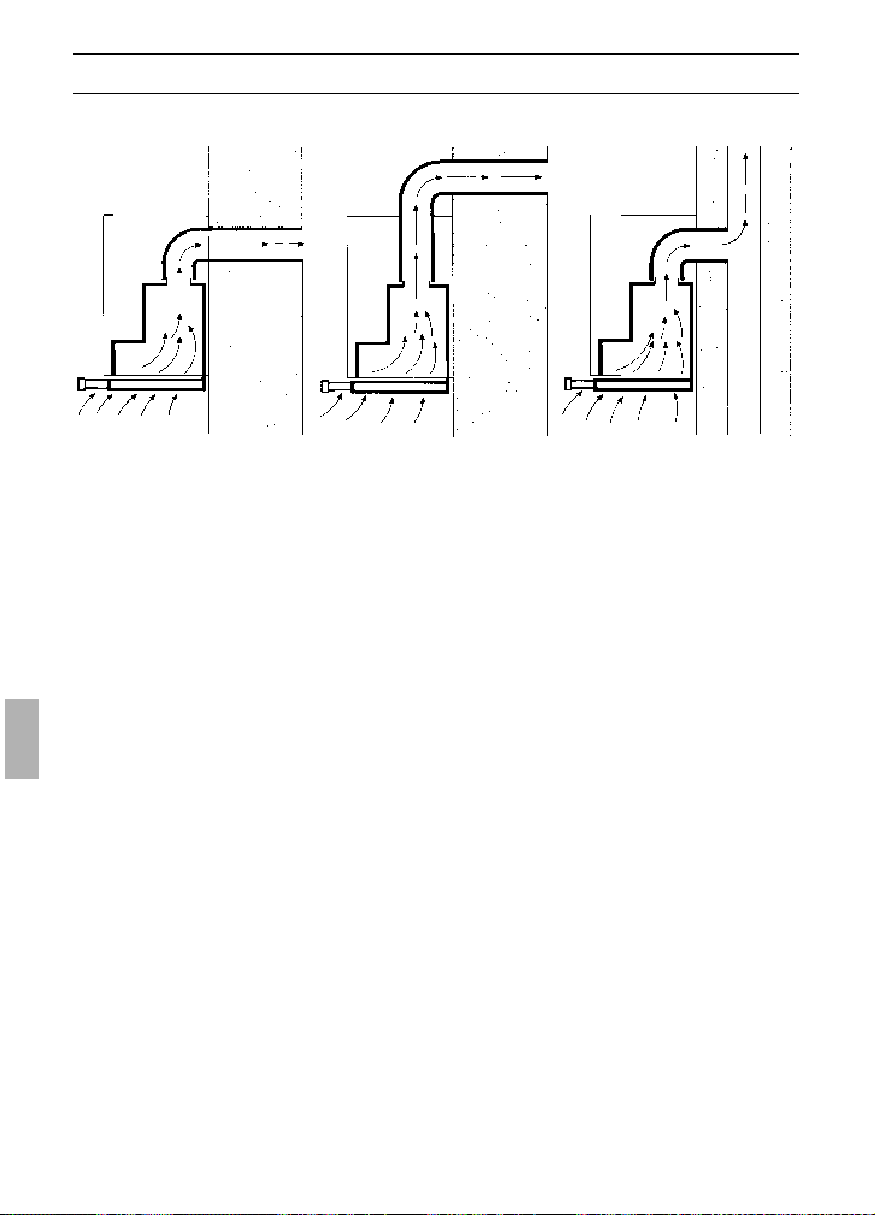

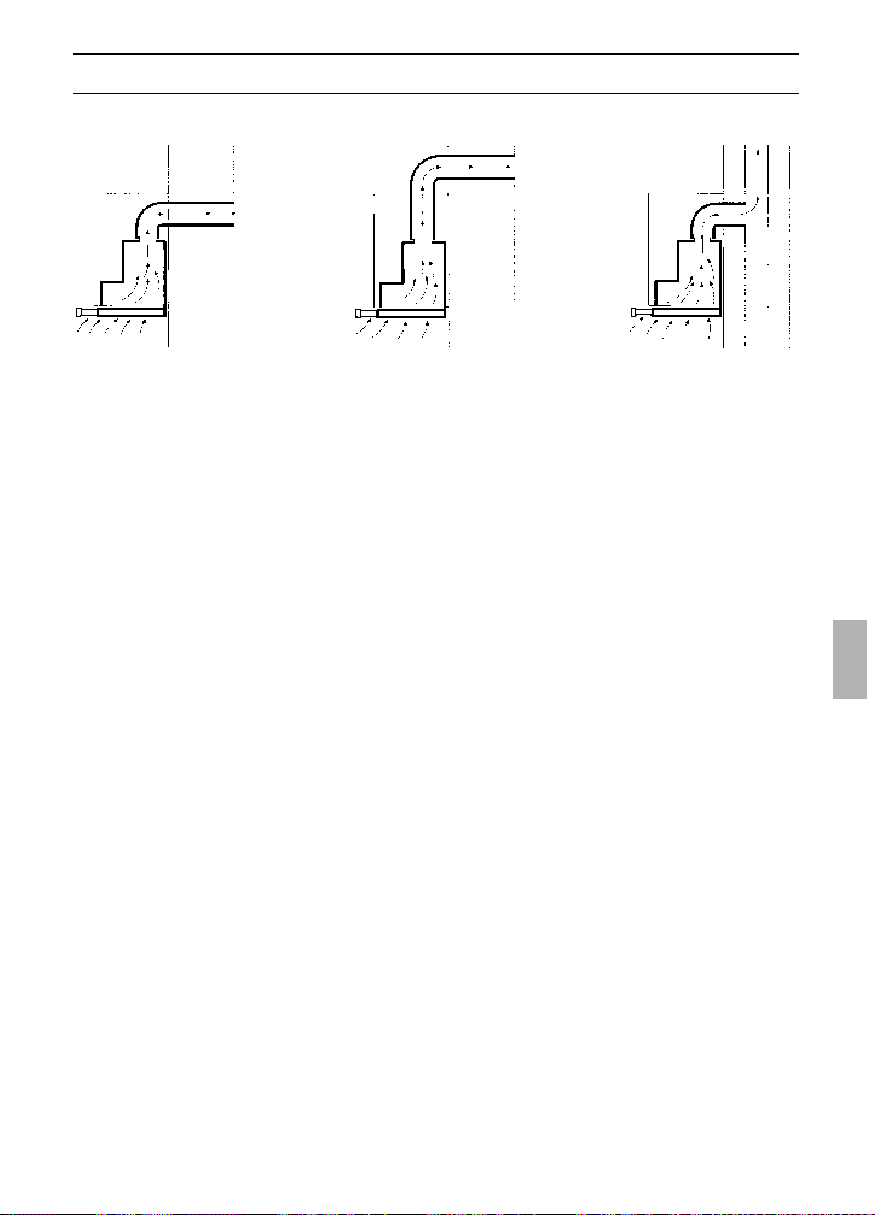

Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin noch
in einen Schacht, welcher der Entlüftung
von Aufstellungsräumen von Feuerstätten
dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen
Vorschriften (z.B. Landesbauordnungen)
zu beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist der Dunstabzugshaube keine
Rückstauklappe beigelegt, kann sie über
den Fachhandel bezogen werden.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Page 11
Vor der Montage
Optimale Leistung der Dunstabzugshaube:
❑
Kurzes, glattes Abluftrohr.
❑
Möglichst wenig Rohrbögen.
❑
Möglichst große Rohrdurchmesser (am
besten l 150 mm) und große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
❑
Rundrohre
Kurzes Abluftrohr:
Innendurchmesser mind. 120 mm,
längeres Abluftrohr:
Innendurchmesser mind. 150 mm.
❑
Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkungen haben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
❑
Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Abluft direkt nach hinten:
Ist innerhalb des Oberschrankes nur bei
hohen Schränken, je nach Größe des
Abluftrohres möglich.
❑
Dazu Öffnung in der Rückwand des
Oberschrankes, mit Auskerbung für
Elektro-Anschlusskabel herstellen.

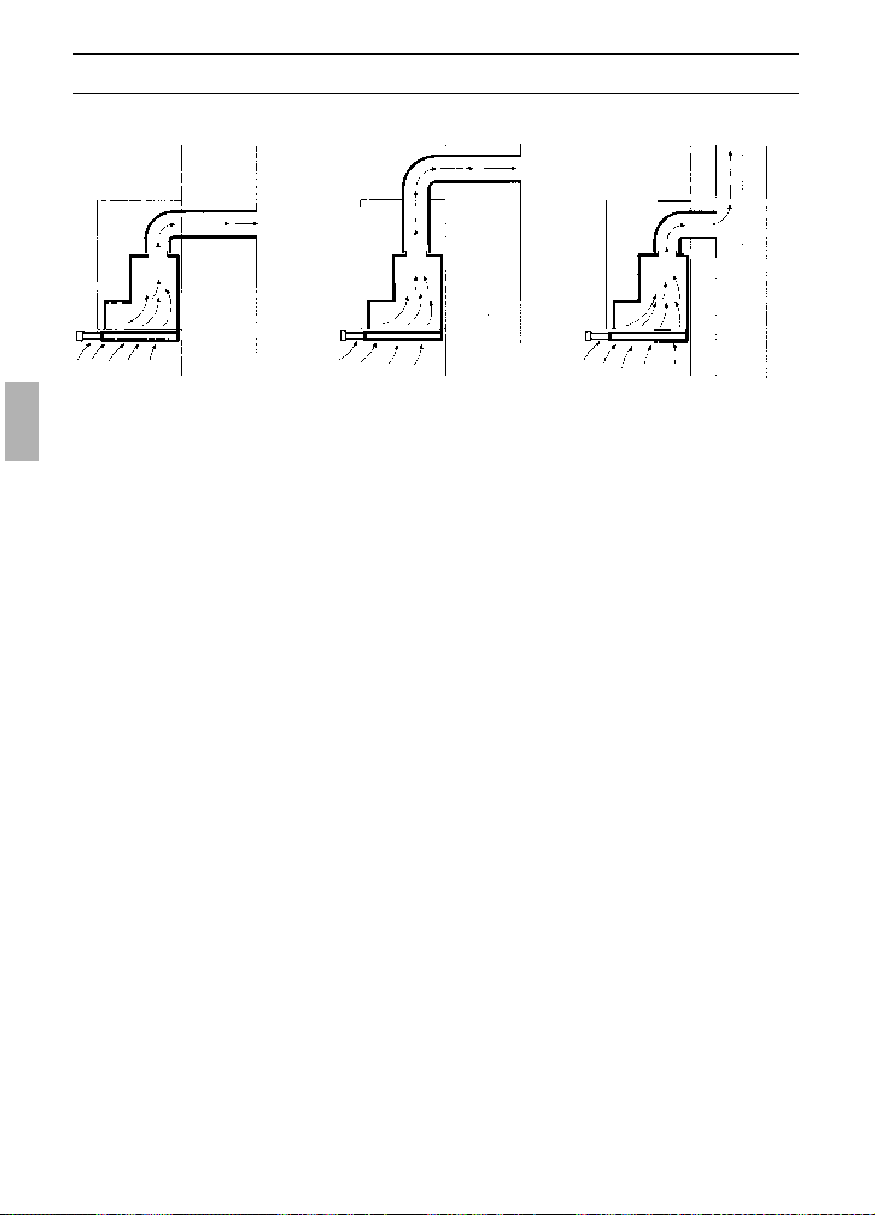

Abluft nach oben:
Das komplette
Montage-Set können
Sie beim Fachhan-
del erwerben.
Die entsprechenden
Zubehör-Nummern
finden Sie auf der
letzten Seite.
1. Dazu Öffnung in der Decke des Oberschrankes, mit Auskerbung für ElektroAnschlusskabel herstellen.
– Schablone
O
I liegt bei –.
2. Schrankboden – falls vorhanden – über
die gesamte Breite mind. 270 mm tief
ausschneiden.
Anschluss Abluftrohr l 150 mm:
❑
Abluftrohr direkt am Abluftstutzen
befestigen.
Anschluss Abluftrohr l 120 mm:
❑
Beiliegender Reduzierstutzen am
Luftaustritt befestigen.
Löcher am Luftaustritt müssen
abgedichtet sein.
❑
Abluftrohr am Reduzierstutzen
befestigen.
Umluftbetrieb
❑
Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
11

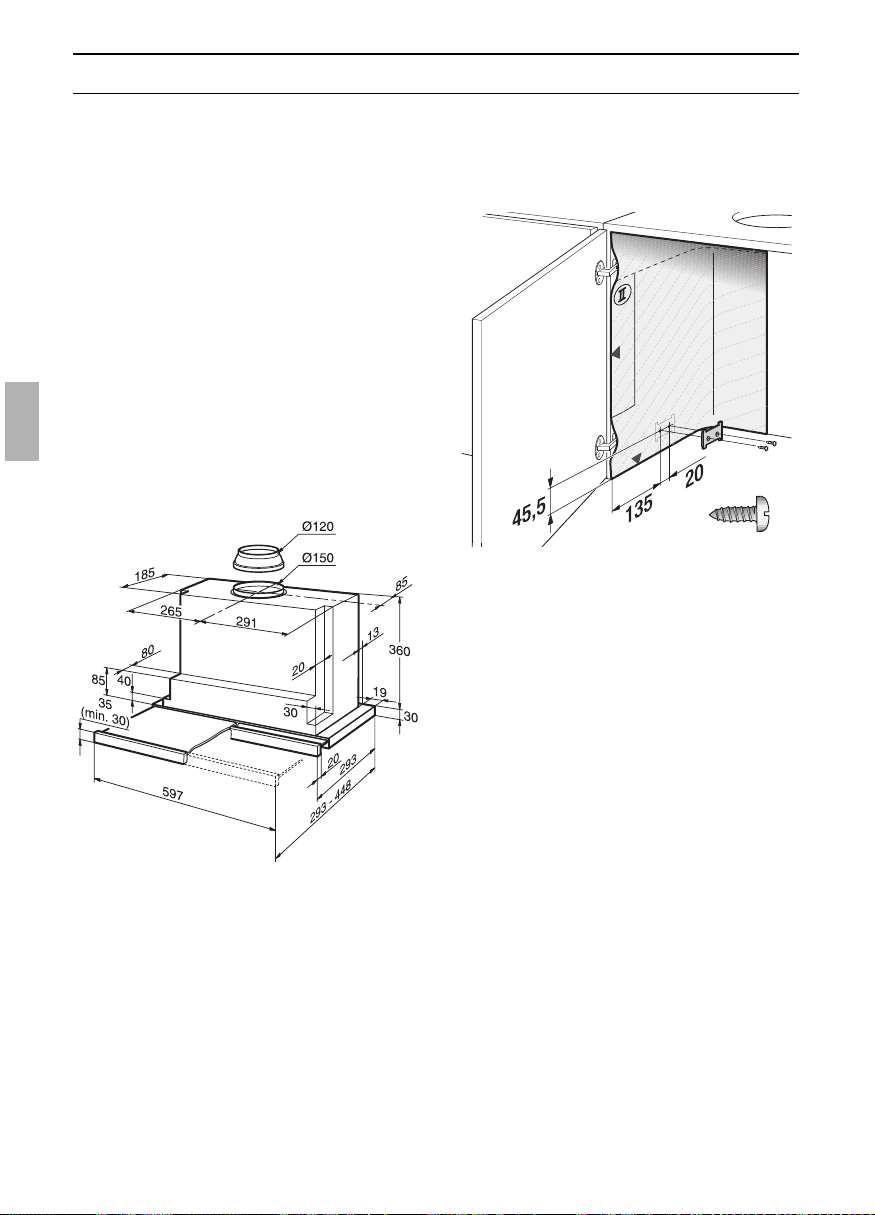

Ø133/170
287
m
in. 293
270
600
313
195
min.
435
Page 12
12

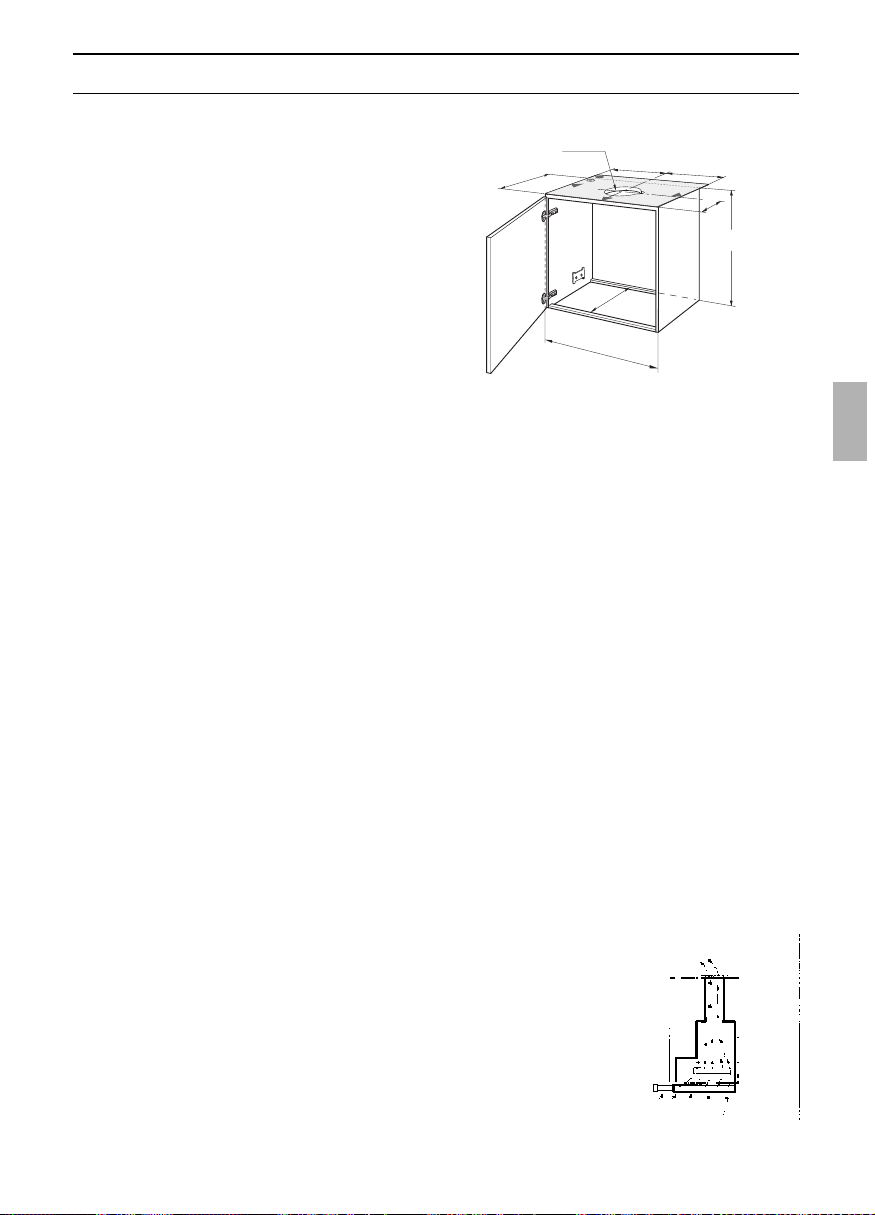

Vorbereiten Oberschrank

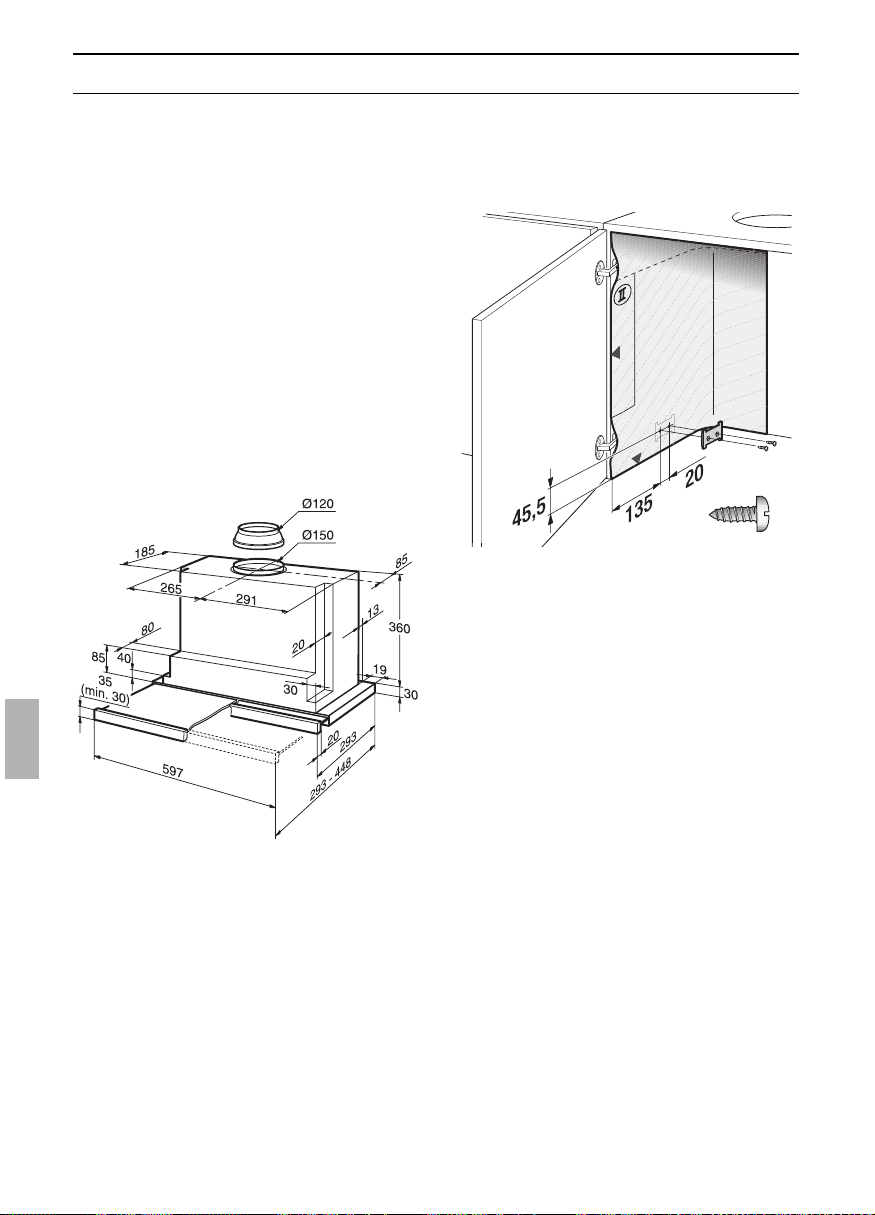

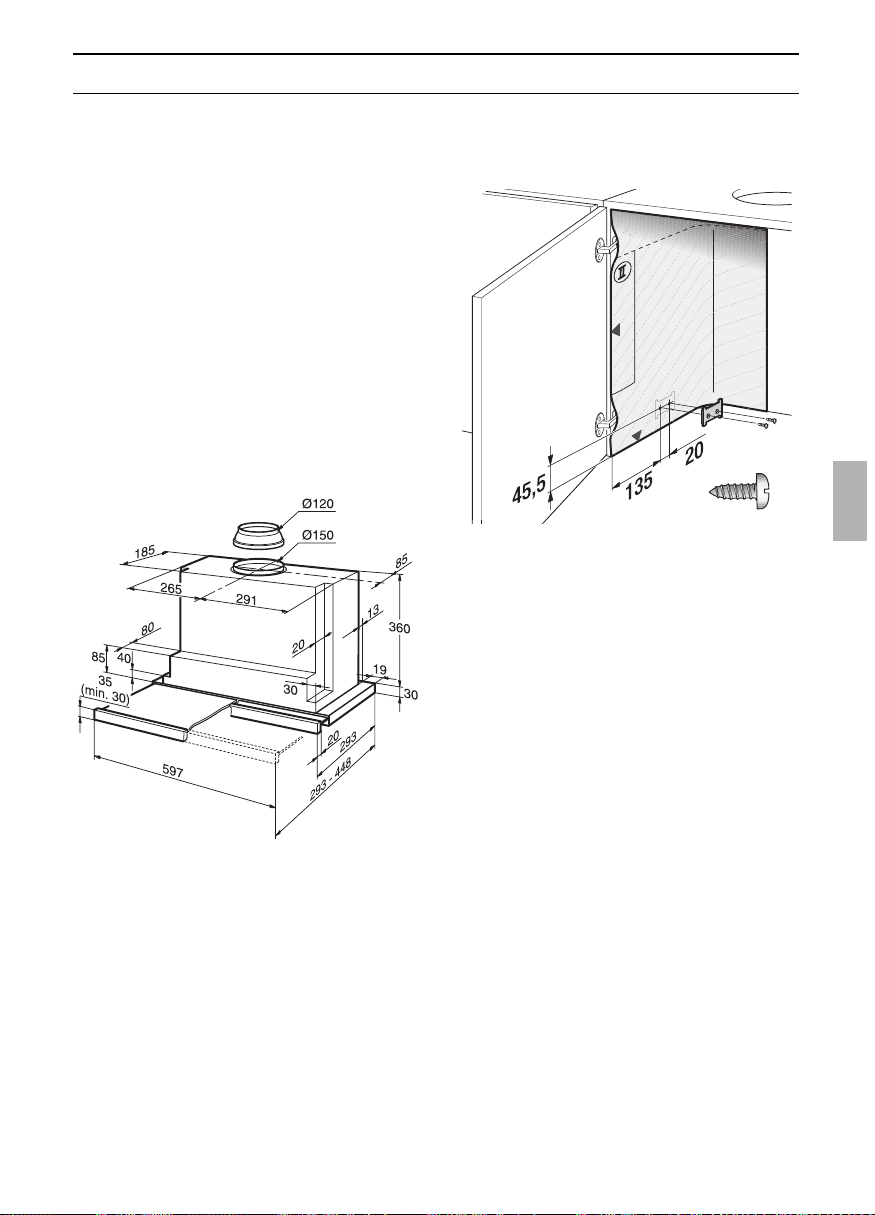

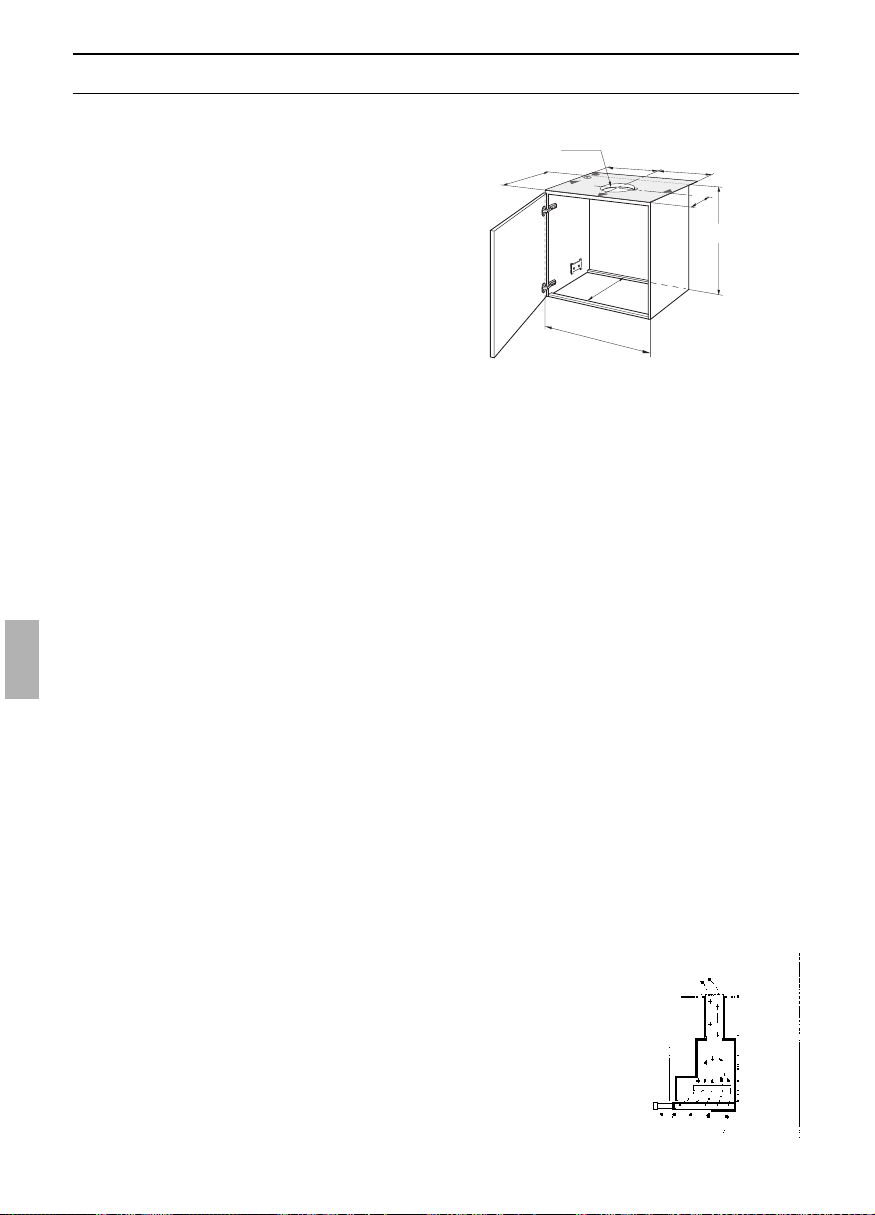

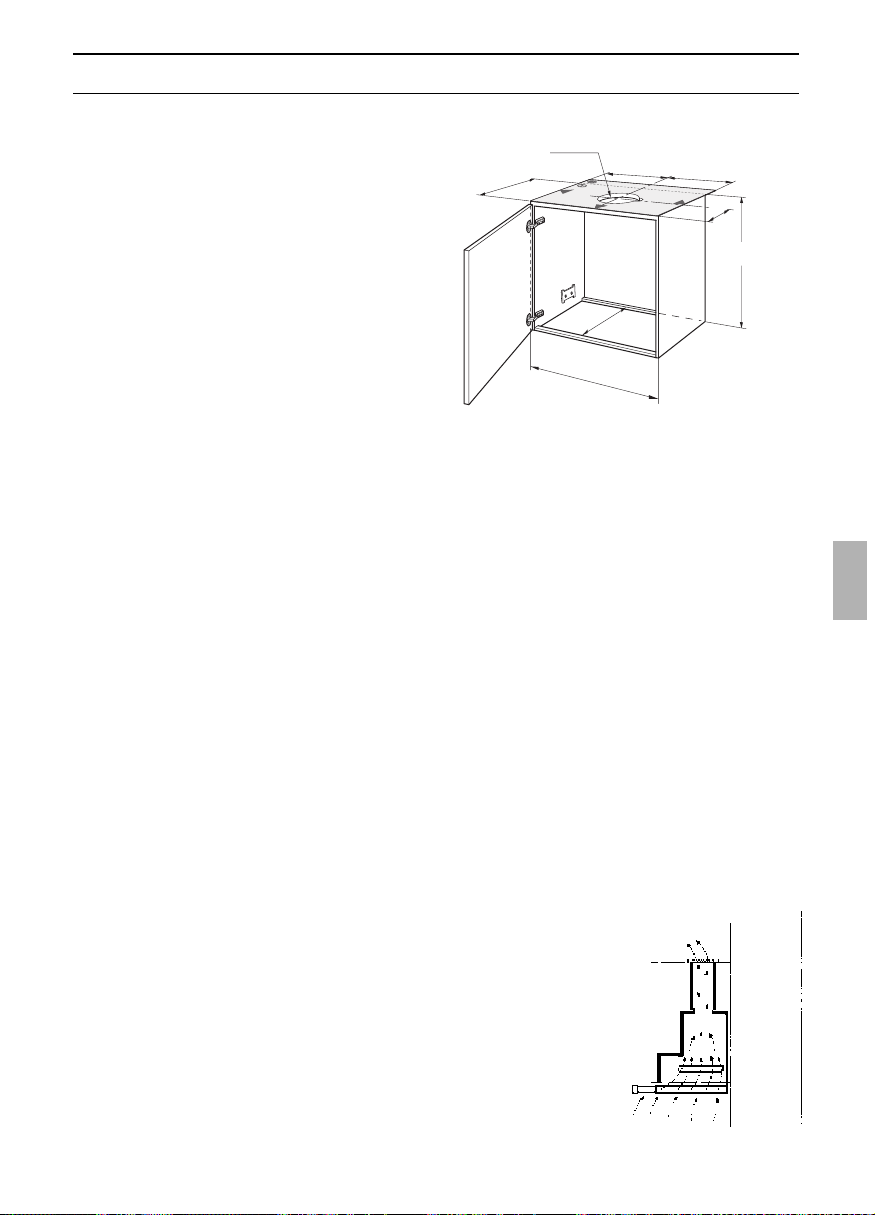

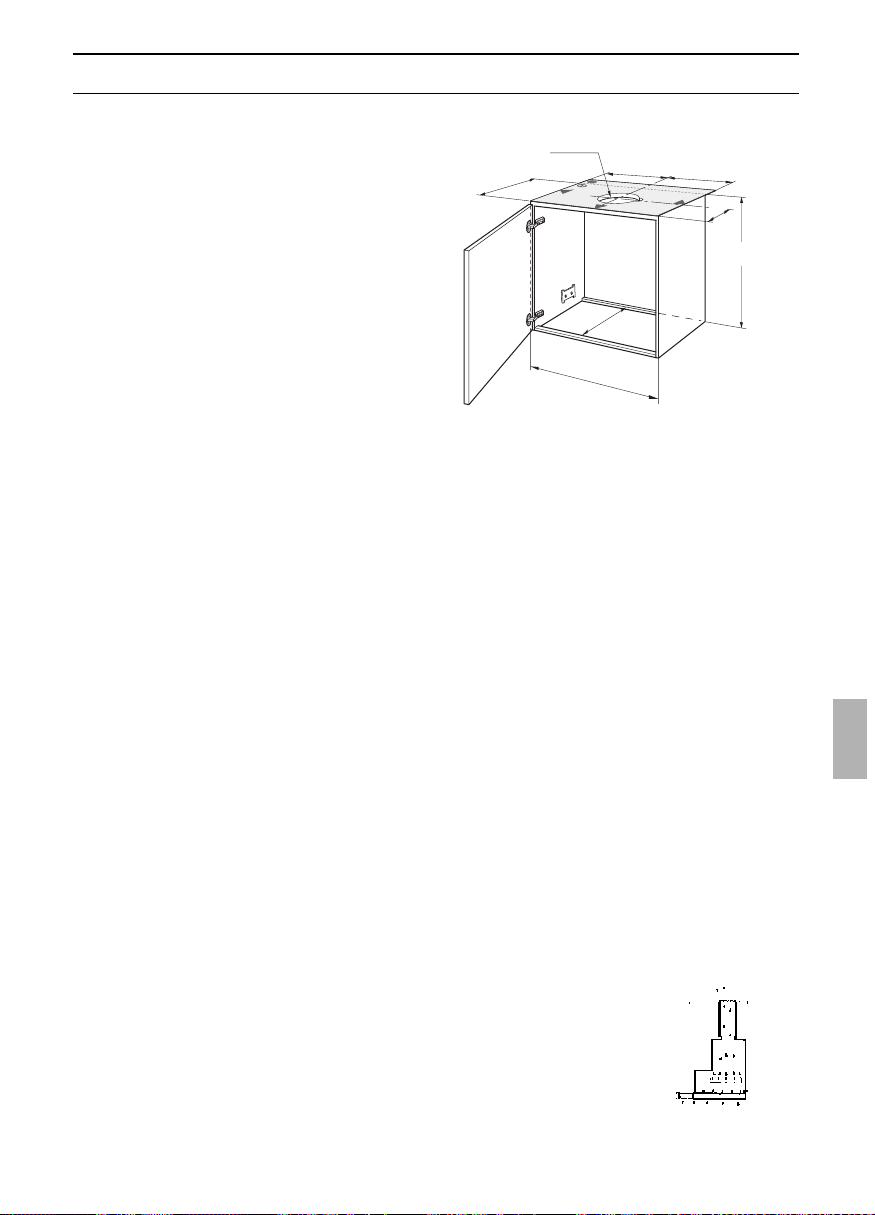

Diese Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden
Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 293 bis 350 mm
Höhe: mind. 435 mm.
Bei Schranktiefen von mehr als 293 mm
kann die Dunstabzugshaube nach hinten
versetzt werden, um z. B. ein Gewürzbord
vor der Dunstabzugshaube zu ermöglichen.
Dazu die Schablone
O
II entsprechend
weiter hinten anlegen.
Die Stabilität des Schrankes muss
während und nach der Montage
gewährleistet sein.
Auch beim Einbau am Ende der
Küchenzeile.

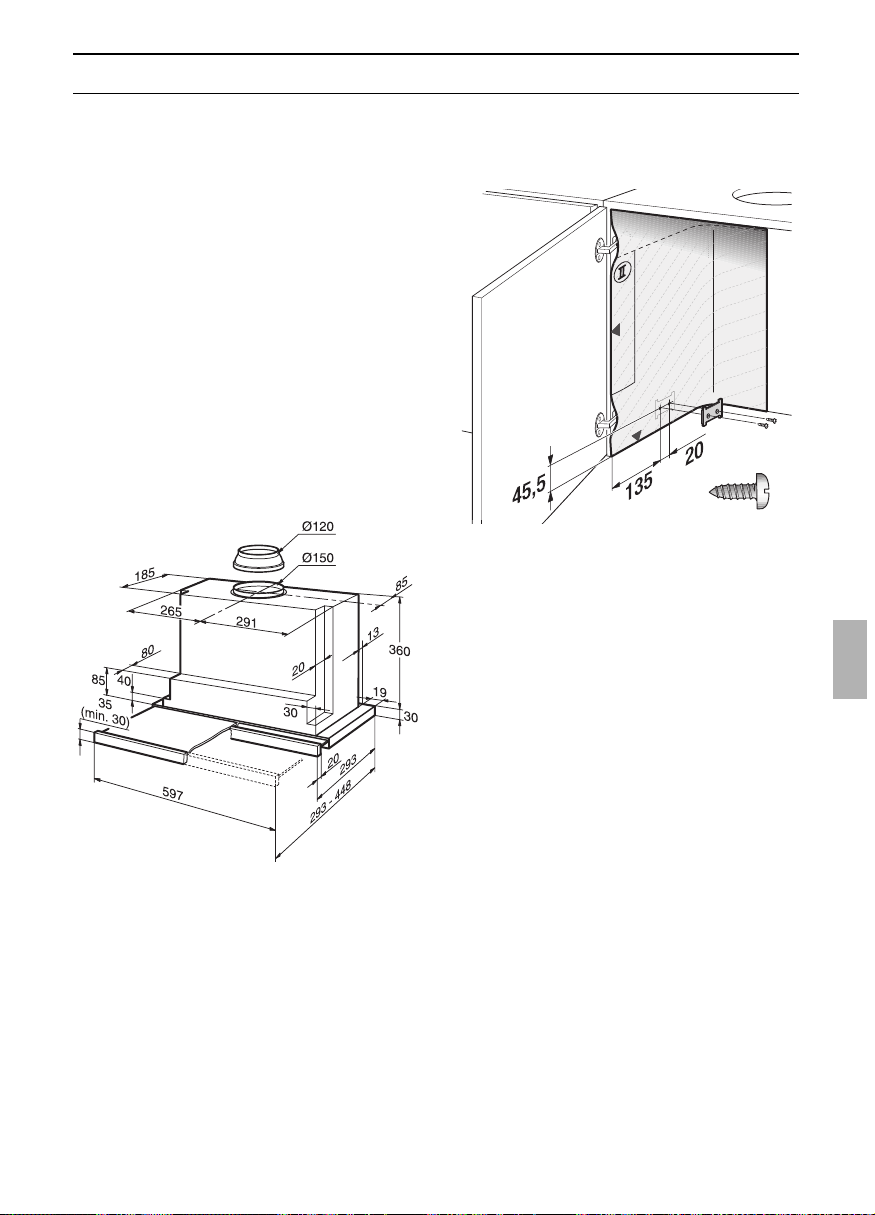

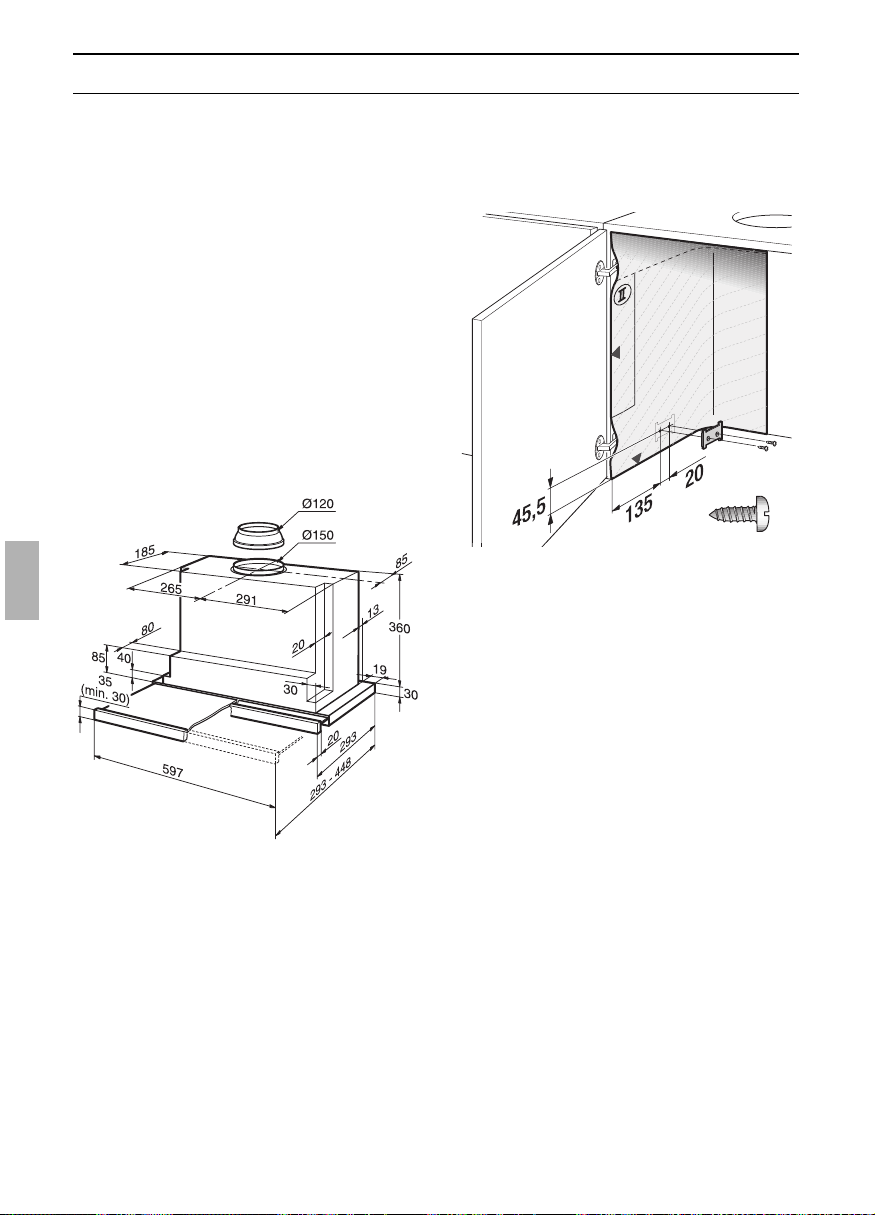

1. Je zwei Befestigungspunkte – rechts
und links – an den Schrankinnenseiten
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
Zum Anreißen der Befestigungspunkte
beiliegende Schablone
O
II verwenden.
2. Beide Befestigungsplatten anschrauben.
3. Schrank mit Tür aufhängen und
ausrichten.
Auf Mindestabstand zwischen Koch-
stellen und Dunstabzugshaube achten!
Abb. 1.
Page 13
13
3. Mit Schraubendreher (Akkuschrauber)
die beiden Befestigungsschrauben andrehen.
4. Wandabdeckung falls erforderlich auf
das benötigte Maß kürzen
(z. B. absägen).
Wandabdeckung mit den beiliegenden
Klipsen vormontieren.
Wandabdeckung am Oberschrank
festschrauben.
5. Netzanschlusskabel aus dem Schrank
herausführen.
6. Rohrverbindung im Oberschrank herstellen.
– Bei Bedarf Luftschlauch an der
Schrankdecke befestigen –.
7. Fettfilter wieder einsetzen
(siehe Gebrauchsanleitung).
Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes
verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
❑
Der Zwischenboden darf nicht auf das
Gehäuse der Dunstabzugshaube
aufgelegt werden.
❑
Verkleidungen nicht am Gehäuse
befestigen.
❑
Zugänglichkeit für Kundendienst
vorsehen.

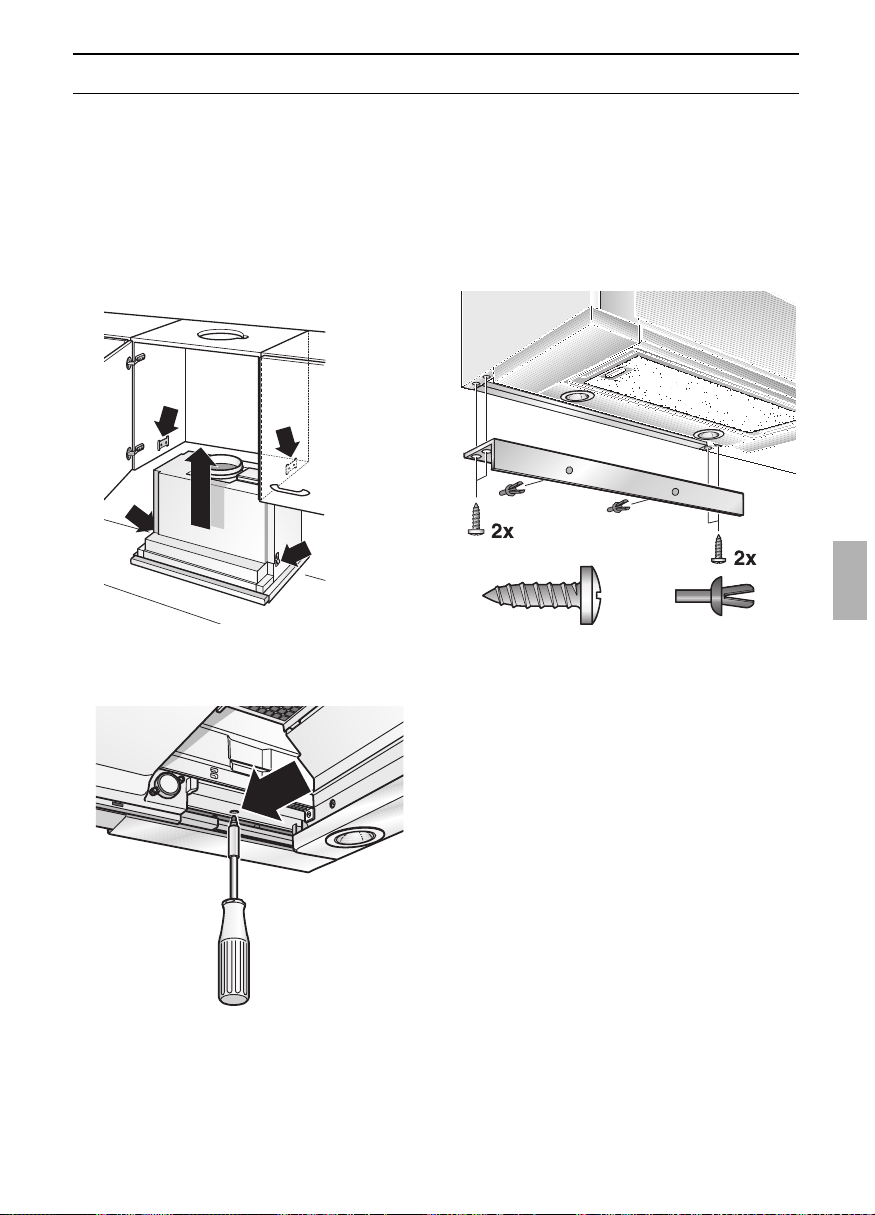

Einbauen in den Oberschrank
Ausrichtung der Schranktüre
kontrollieren, bei Bedarf neu einstellen.

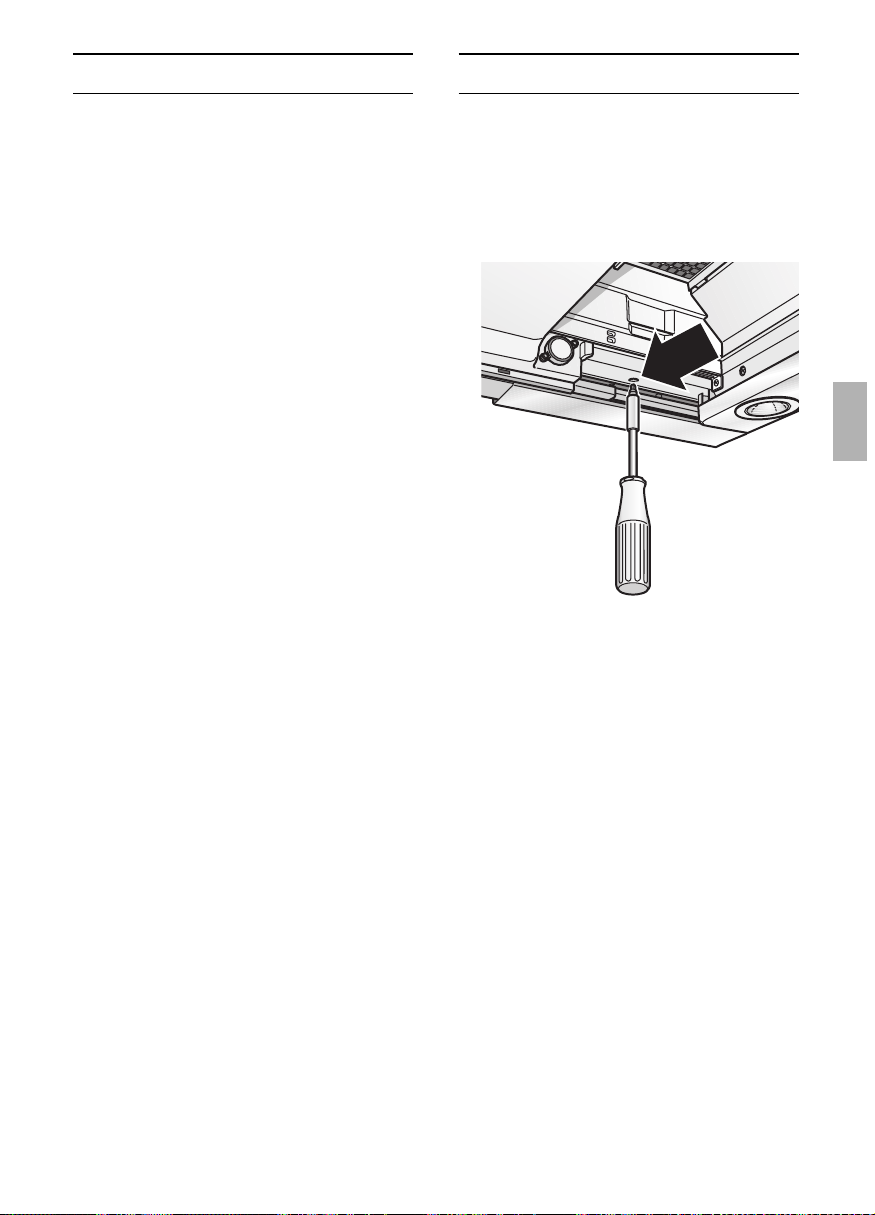

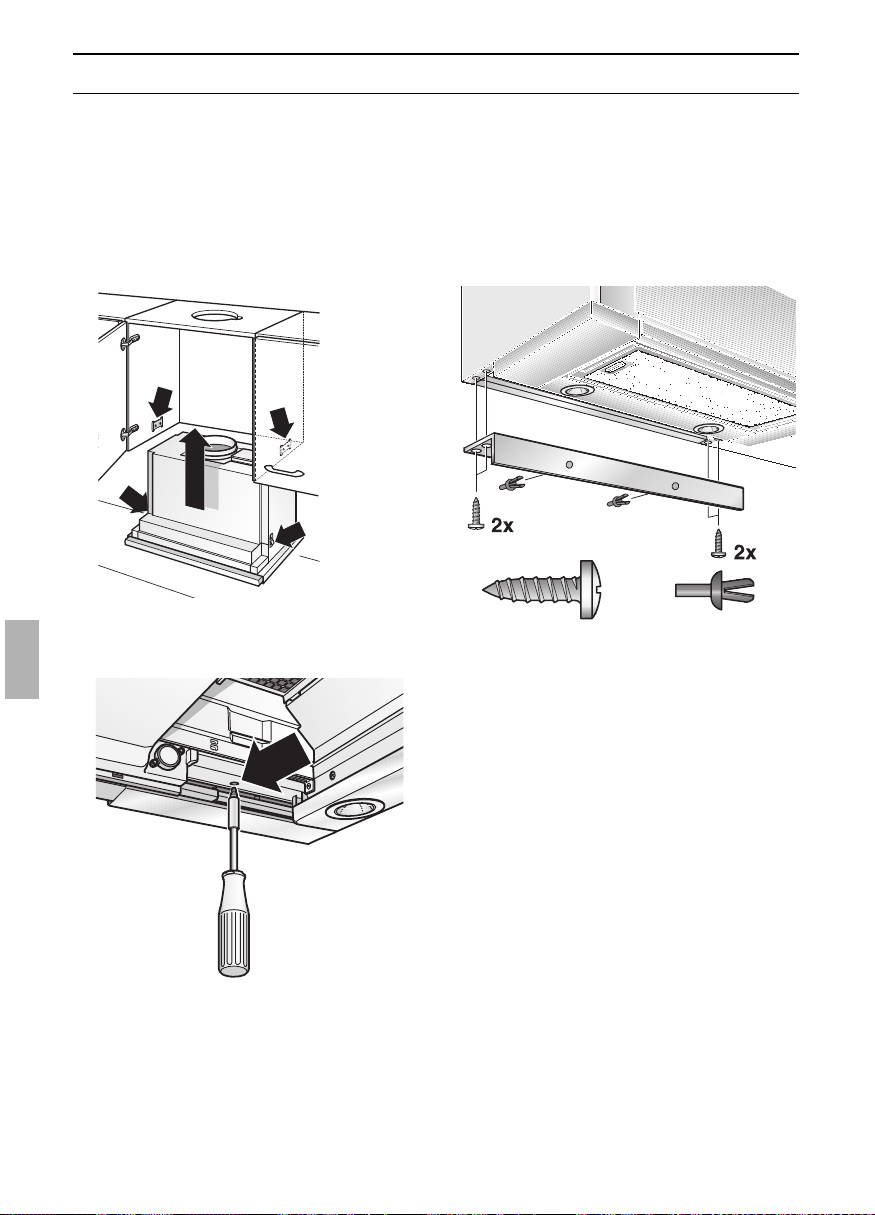

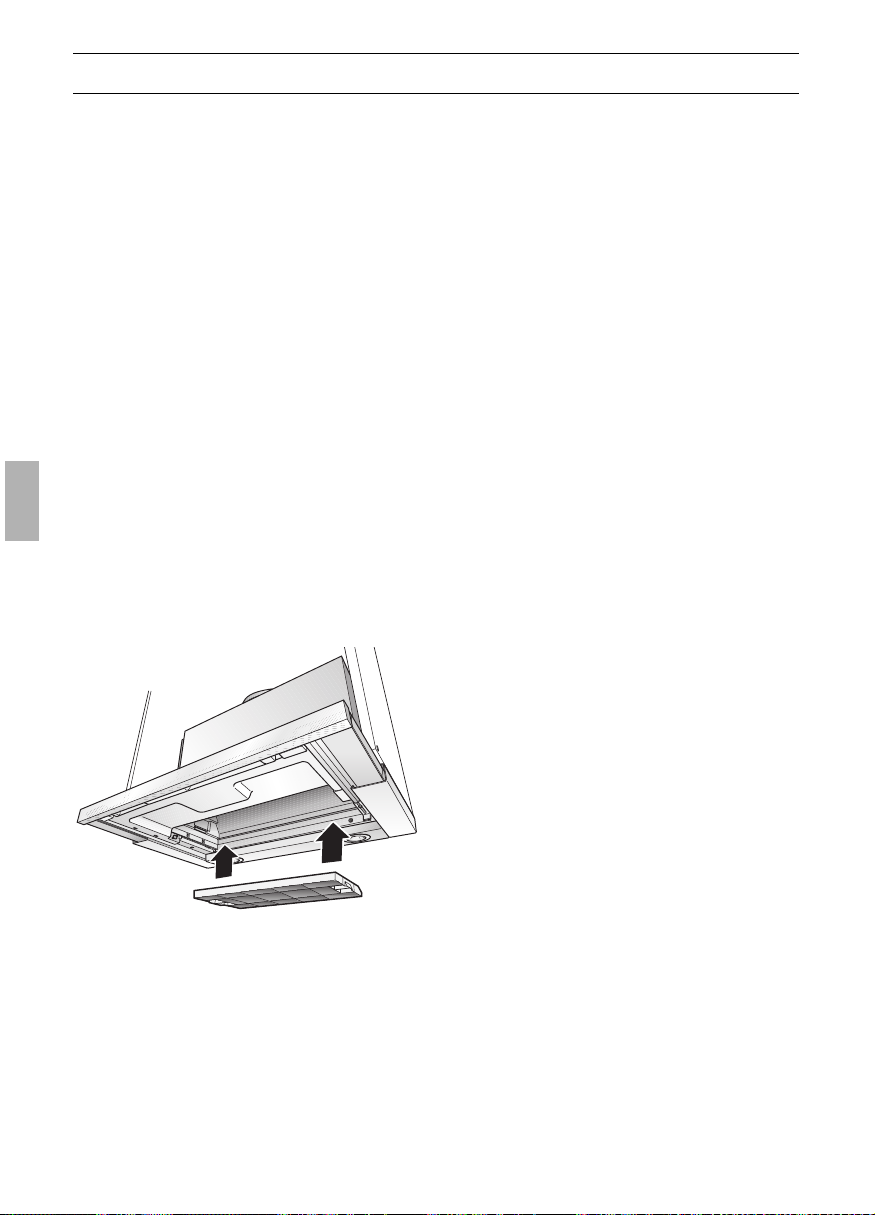

1. Fettfilter abnehmen
(siehe Gebrauchsanleitung).

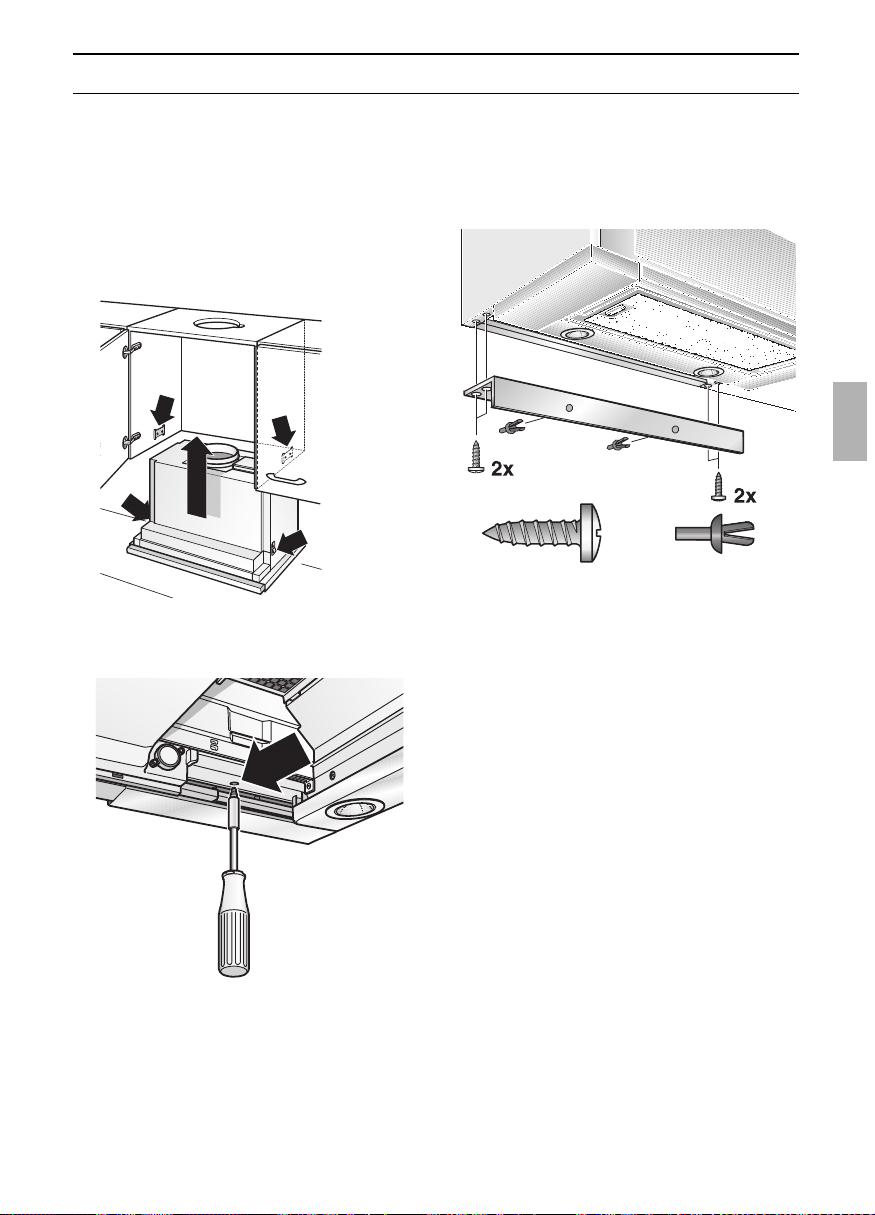

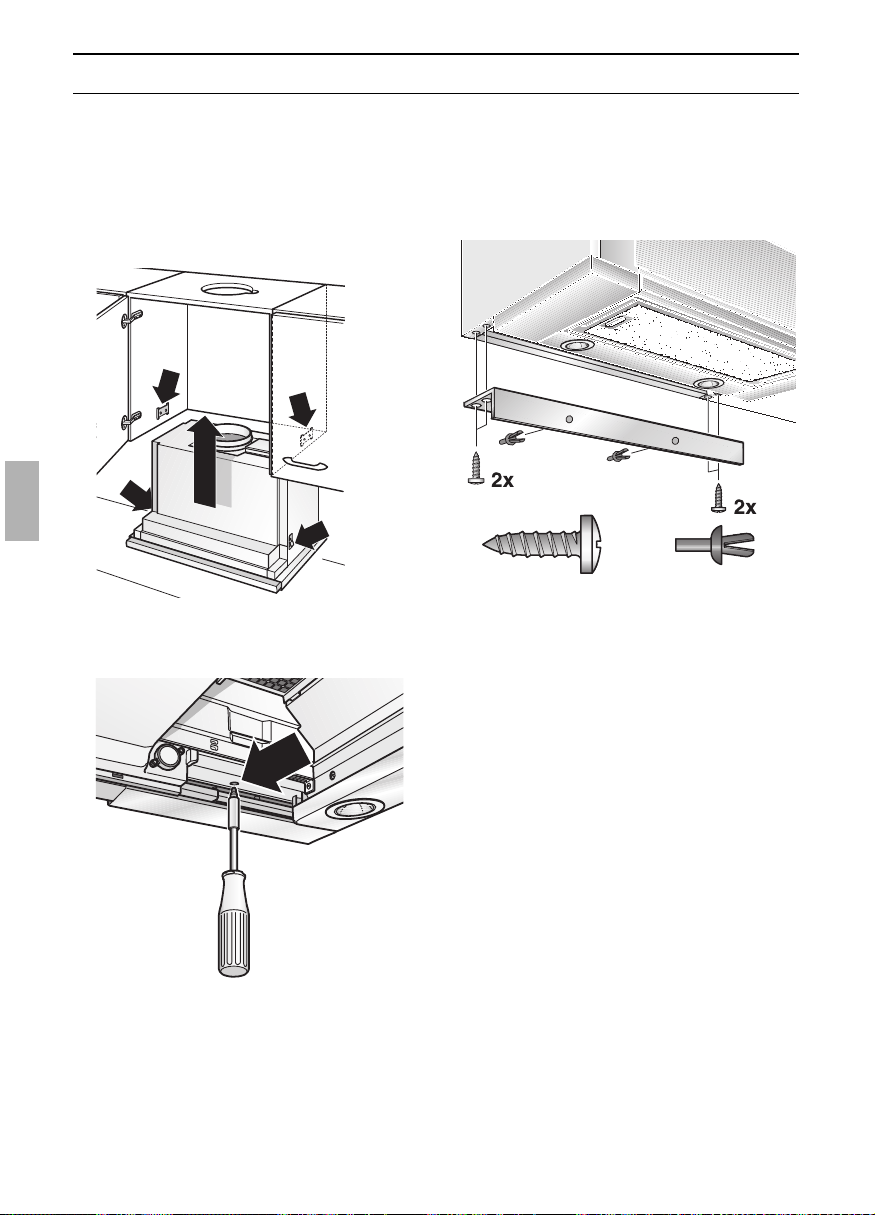

2. Dunstabzugshaube von unten in den
Schrank heben, bis beide Befestigungslaschen sicher eingerastet sind.
❑
Dunstabzugshaube im Schrank
ausrichten.
❑
Beide Befestigungsschrauben vorsichtig
festziehen.
Kontrollieren, ob die Dunstabzugs-
haube fest im Schrank sitzt.
Page 14
14
Einbauen in den Oberschrank
❑

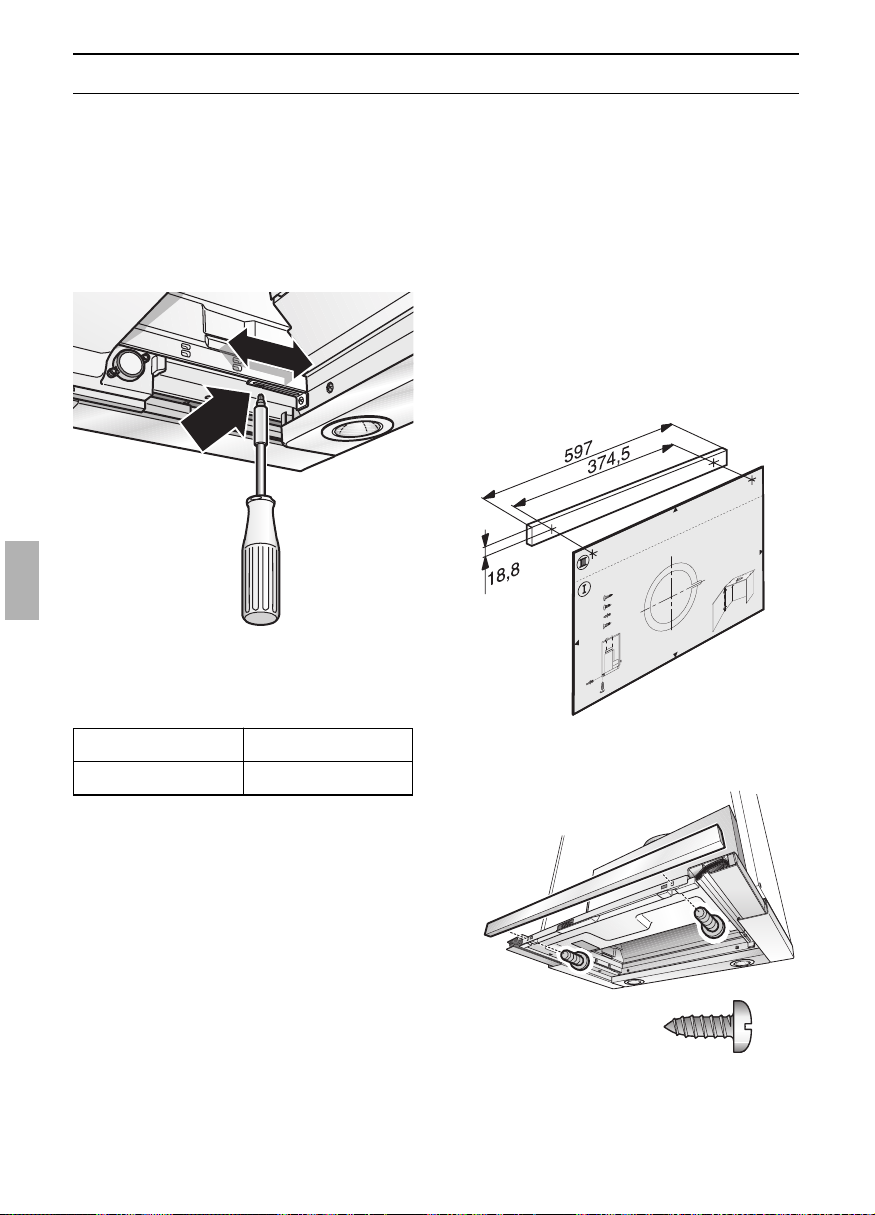

Sollte die Dunstabzugshaube im
Schrank nach hinten versetzt eingebaut
sein, können die Anschläge für den
Filterauszug nach vorne verschoben
werden.
❑
Hierzu Schrauben lösen, Anschläge verschieben und Schrauben wieder fest
anziehen.
Abluft Umluft
13,0 13,5
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Gewicht in kg:

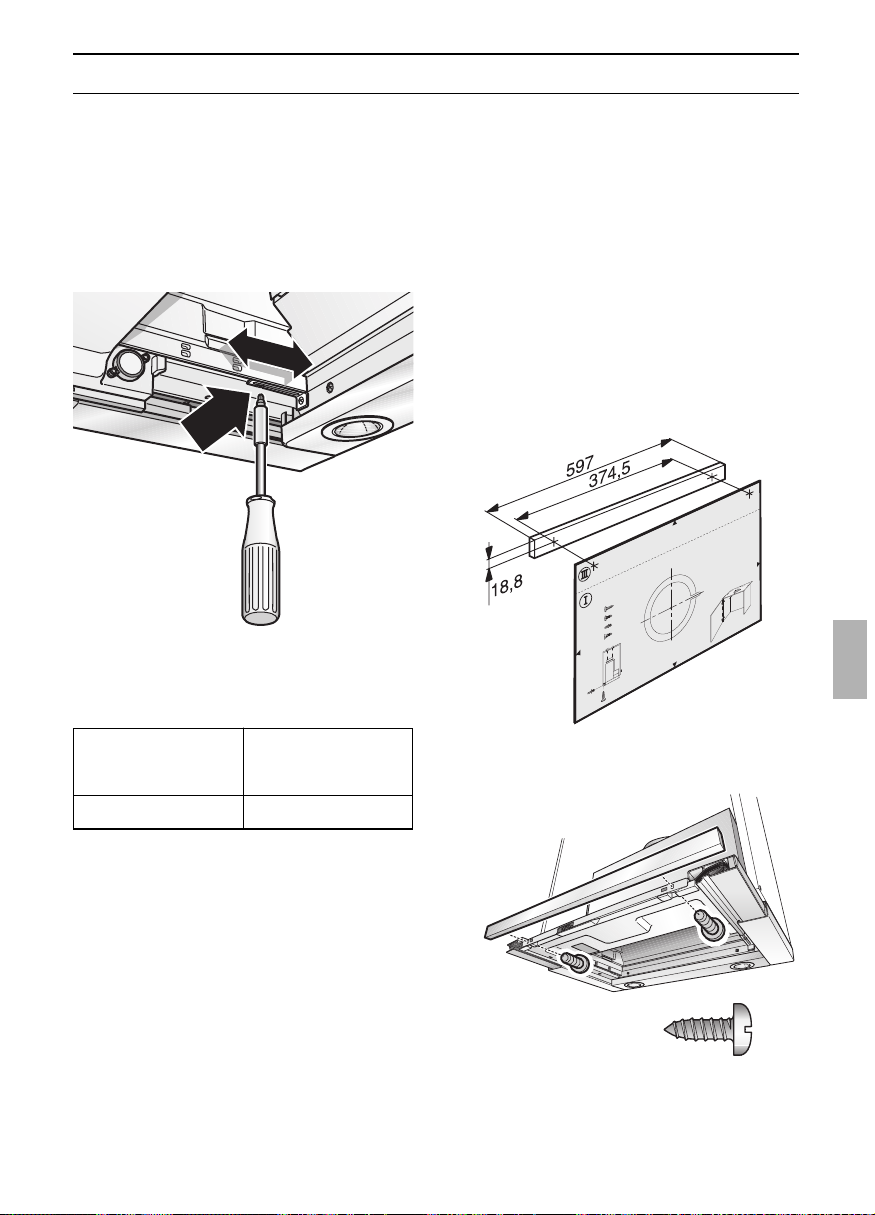

2. Griffleiste ausrichten und am Gerät
festschrauben.
Montage der Griffleiste:
An den Filterauszug muss eine
Griffleiste montiert werden.
Die Griffleiste kann eine zum Küchenmöbel
passende Holzleiste, oder eine im Sonderzubehör erhältliche Griffleiste sein (siehe
Sonderzubehör auf der letzten Seite).

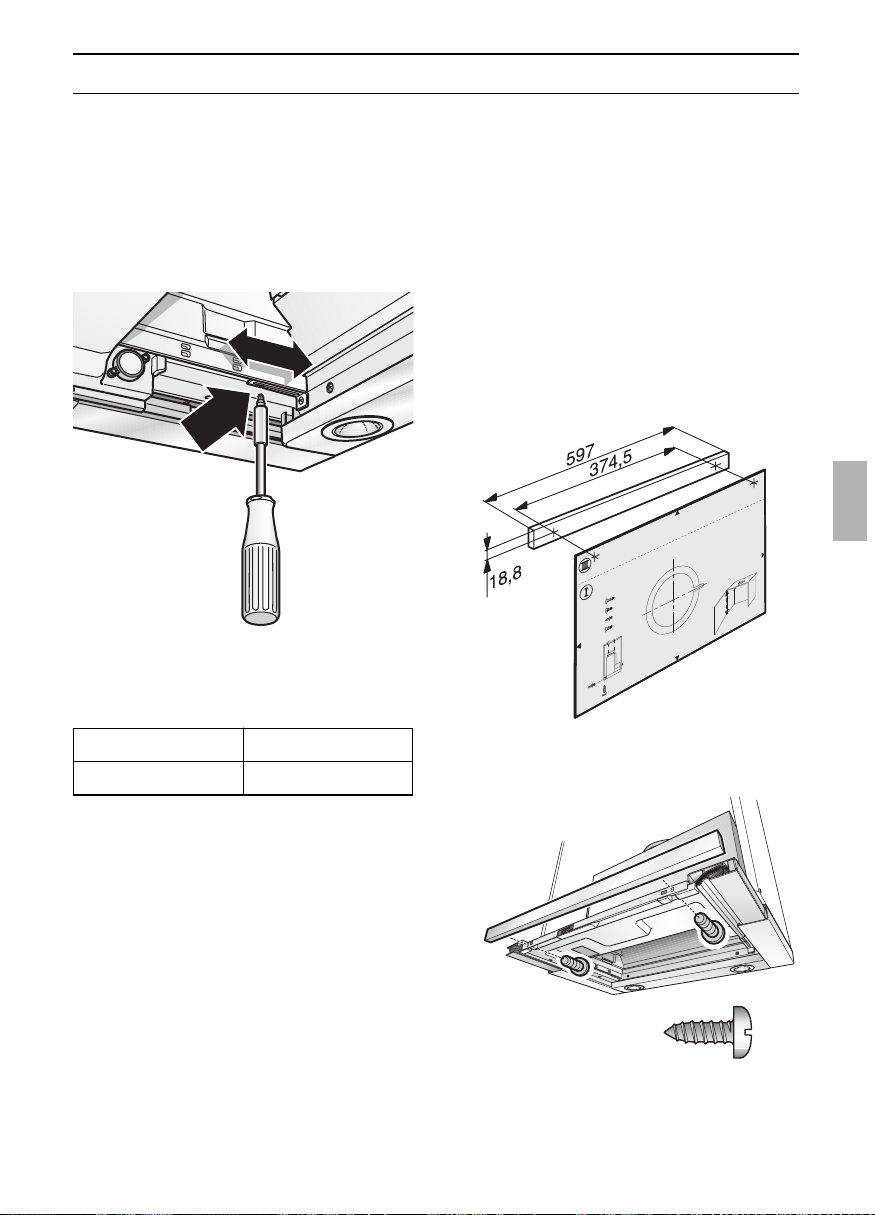

1. Mit beiliegender Schablone
O
III die
Befestigungspunkte an Holzleiste
anreißen und mit Stichel vorstechen.
Wenn gebohrt wird:
l 2 mm – max. 10 mm tief.
Page 15
15
Ausbauen aus dem Oberschrank
1. Elektrische Verbindung lösen.
2. Rohrverbindungen lösen.
3. Filter ausbauen.
4. Befestigungsschrauben links und rechts
lösen, bis sich die Dunstabzugshaube
nicht mehr weiter absenkt.
Dunstabzugshaube beim Lösen der
Befestigungsschrauben nicht anheben.
5. Dunstabzugshaube kurz anheben bis
die Befestigungslaschen ausrasten und
das Gerät nach unten absenken.
Befestigungsschrauben können
überstehen.
Beim Anheben der Dunstabzugshaube
den Filterauszug nicht mit Gewalt
einschieben.
6. Vorbereiten für erneuten Einbau:
Befestigungsschrauben links und rechts
eindrehen, bis die Laschen seitlich
ausgeschwenkt sind.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
zugänglich in der Nähe der Dunstabzugshaube anbringen.
❑
Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlossen werden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen das Gerät generell
stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf nur durch
einen beim zuständigen ElektrizitätsVersorgungsunternehmen eingetragenen
Elektro-Installateur angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung.
Dazu gehören LS-Schalter und Schütze.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Page 16
16
Operating modes
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Light / fan switches Filter drawer
Description of appliance
Operating instructions:
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
If the extractor hood is operated in
exhaust-air mode at the same time as a
flue-type heater (e.g. gas, oil or solid-fuel
heater, instantaneous water heater, boiler),
ensure that there is an adequate air
supply which the heater requires for
combustion.
Safe operation is possible provided that the
partial vacuum in the room in which the
heater is installed does not exceed 4 Pa
(0.04 mbar).
Page 17
Before using for the first time
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
Do not use the appliance if damaged.
The appliance is not intended for use
by young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
The appliance may be connected to
the mains by a qualified technician only.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch
fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
17
Page 18
18

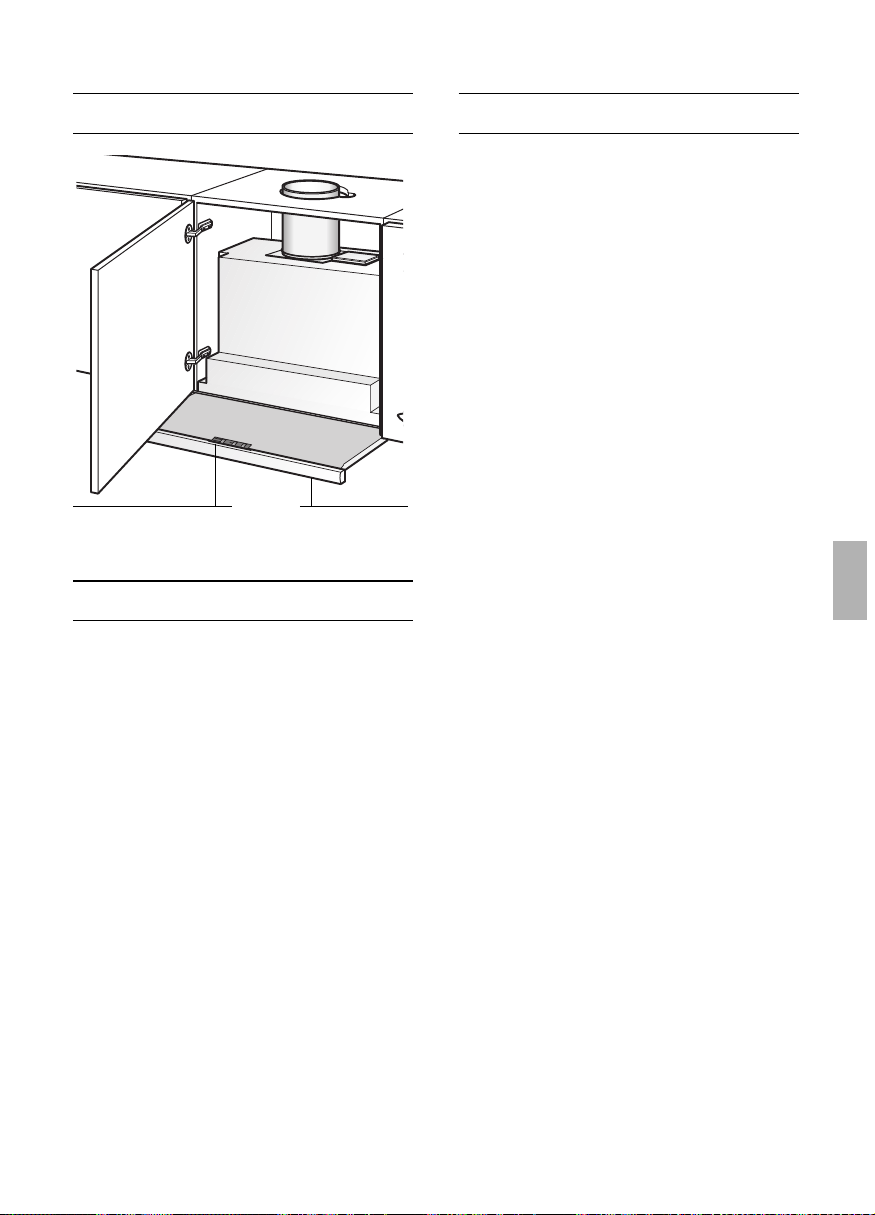

Operating the extractor hood
Cooking vapours are best eliminated
by:
❑
Switching on the extractor hood when
you start cooking.
❑
Only switching off the extractor hood
a few minutes after you have finished
cooking.

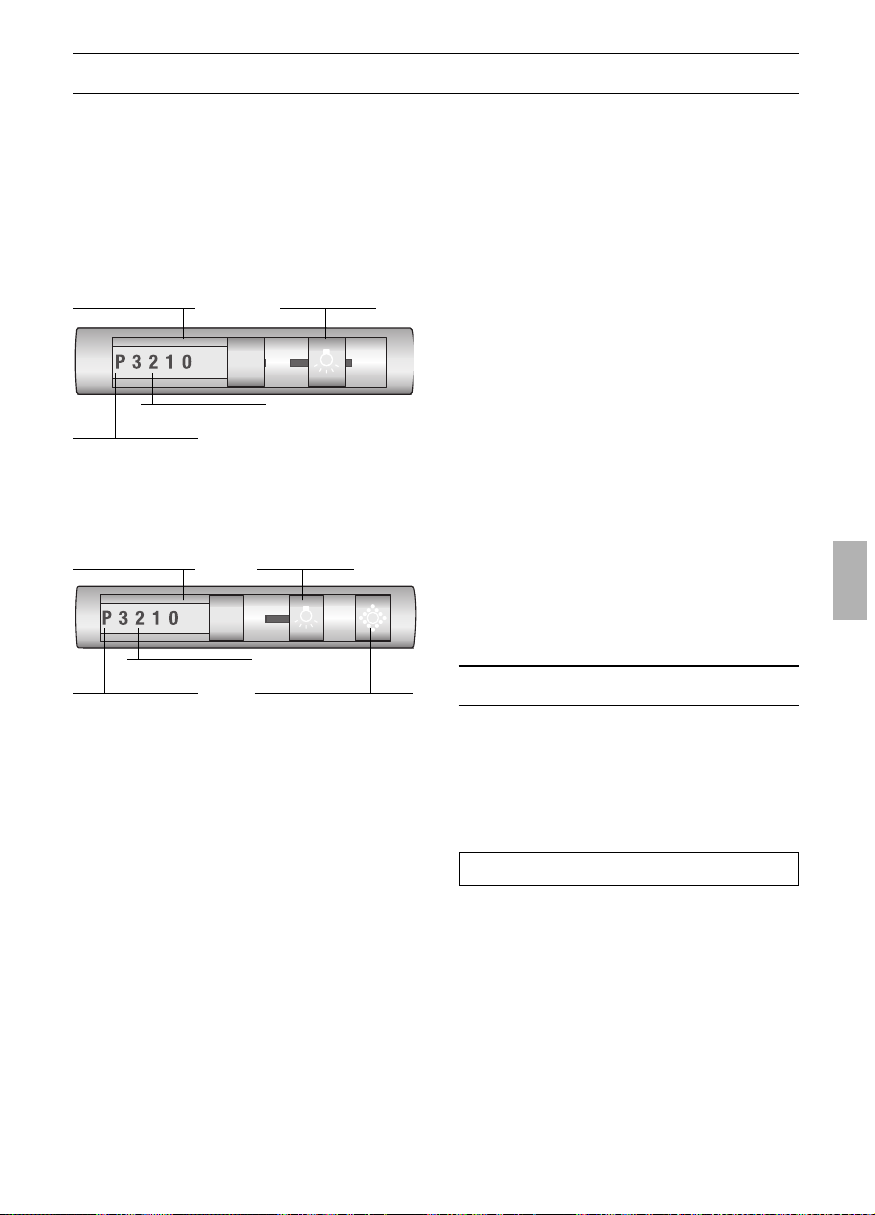

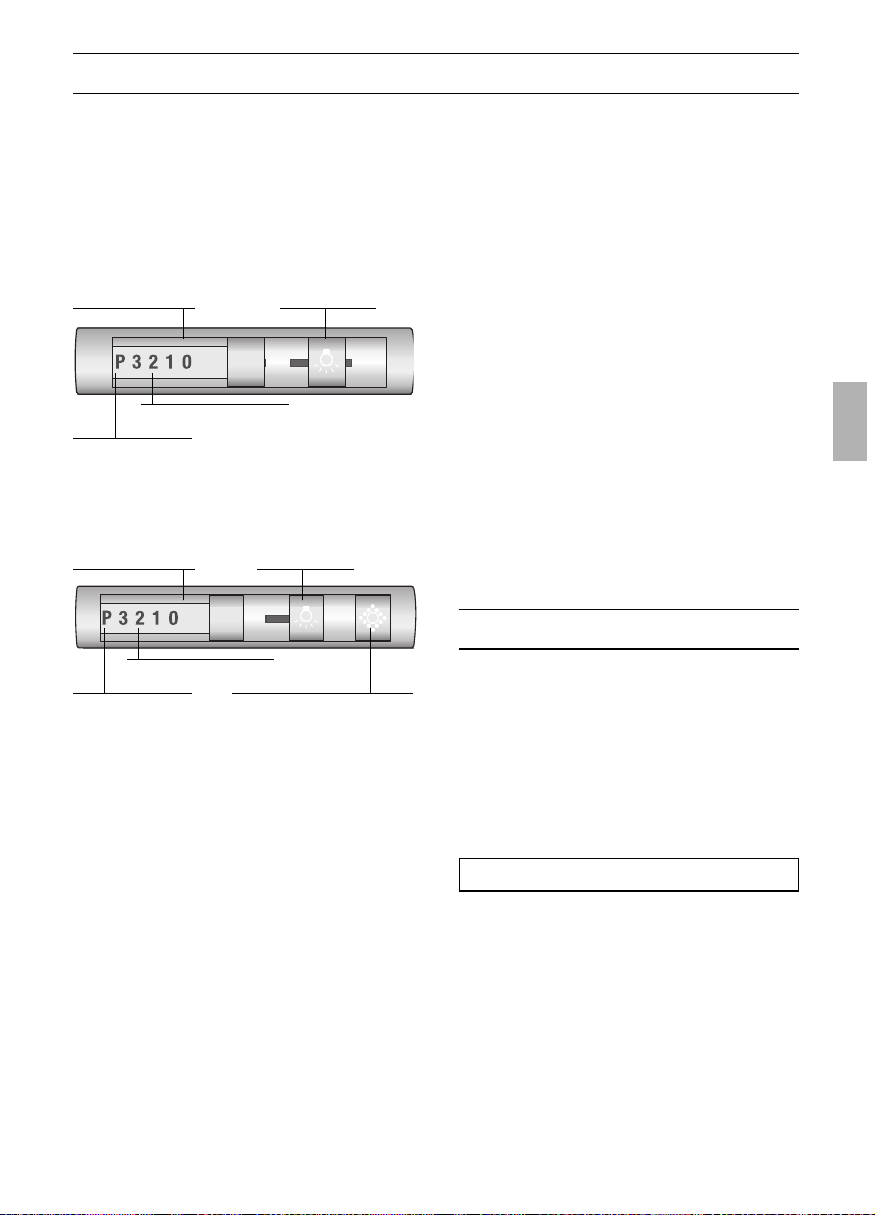

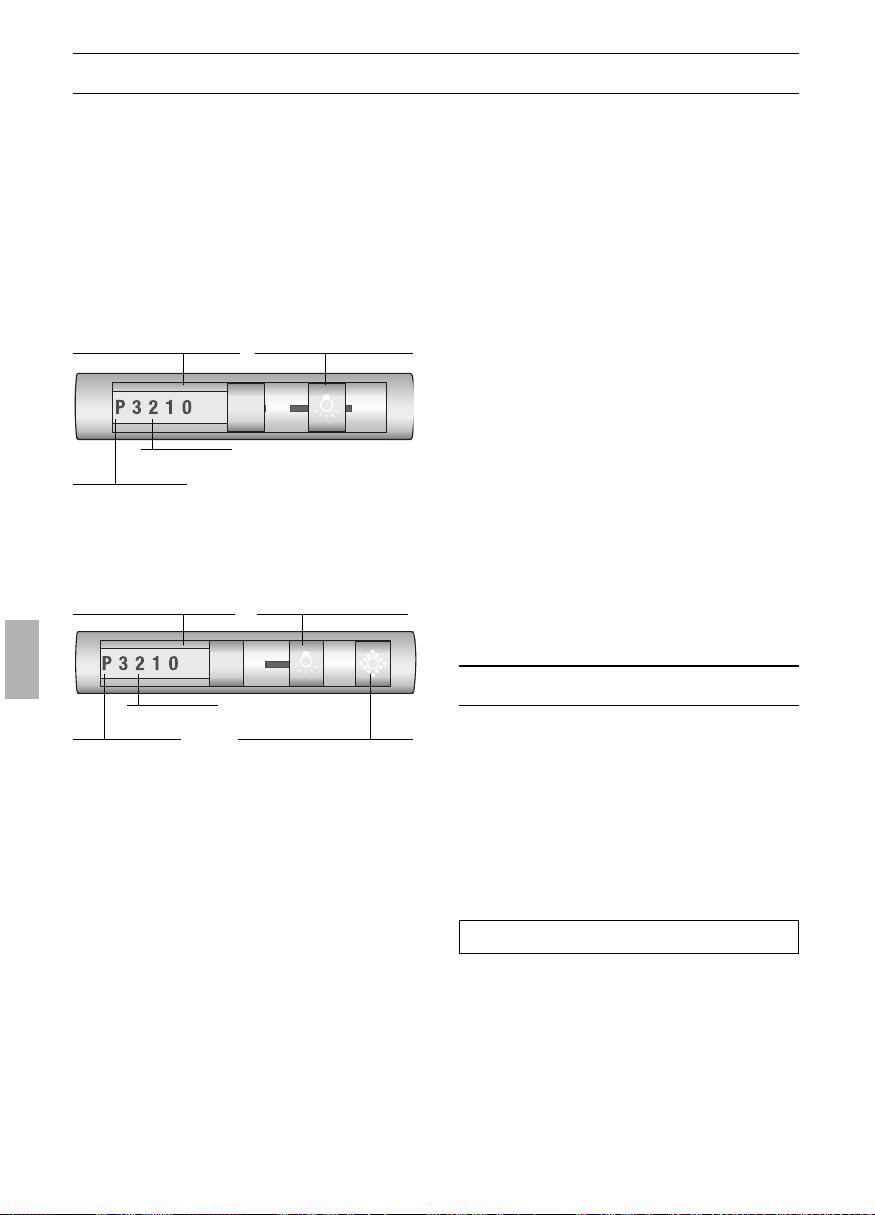

Fan on / off
Light
on / off
Intensive setting
Fan settings
Fan on / off
Intensive setting Reset button with
saturation display
for grease filter
Fan settings
Light
on / off
Switching off:
The extractor hood can be switched off in
various ways.
Switch-off 1:
❑
Sliding switch to 0 – switch off fans.
Switch-off 2:
❑
Push in filter drawer to stop. (Sliding
switch remains as selected).
❑
To switch on the extractor again, just
pull out the filter unit.
The extractor hood will start at the most
recent fan setting.
Light:
The light can be switched on at any time
even when the appliance is off or the filter
drawer is inserted.
Switching on:
❑
Take hold of filter drawer handle and pull
out the drawer.
❑
Select the required fan setting.
Faults
If you have any queries or the appliance is
faulty, please call customer service
(see list of customer service units).
Please give the following details when you
call:
Product no. (E-Nr.) Serial no. (FD)
Enter the numbers in the above box. The
numbers can be found on the rating plate
inside the extractor hood following removal
of the filter screen.
Page 19
19
4. Clean the filters.
5. Insert the clean filters back into the hood.
6. Cancel the in the display.
❑ Press the button.
Grease filters:
Metal-mesh filters are used to trap the
grease particles in the cooking vapours.
The filter mats are made from noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Clean the metal-mesh grease filters at
regular intervals to prevent the risk of fire
from the accumulation of heat when
deep-fat frying or roasting.
❑
If used in normal mode (daily 1 to 2
hours), the metal-mesh grease filter must
be cleaned 1x a month.
Saturation indicator:
When the grease filter is saturated, the
indicator starts flashing.
You should now change the grease filter if
you have not already done so.
❑
Ensure that the grease filters are cleaned
at regular intervals (approx. 1 month).
Cleaning the metal-mesh grease filters:
❑ The filters can be cleaned in a
dishwasher. However, they may become
slightly discoloured.
Important:
Do not wash highly saturated metalmesh grease filters with other utensils.
❑ If cleaning the filters by hand, soak them in
a hot soap solution. Then brush the filters,
rinse thoroughly and leave to drain.
Filters and maintenance

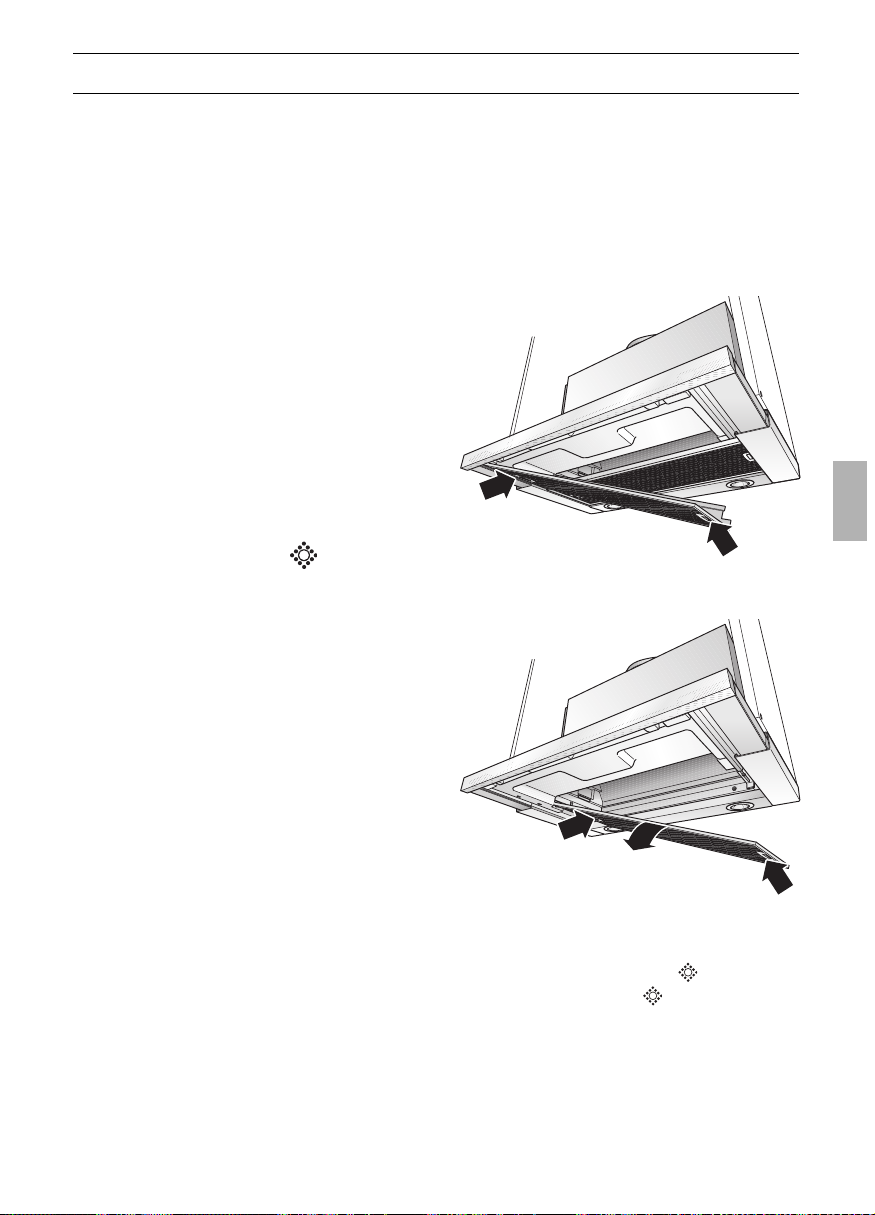

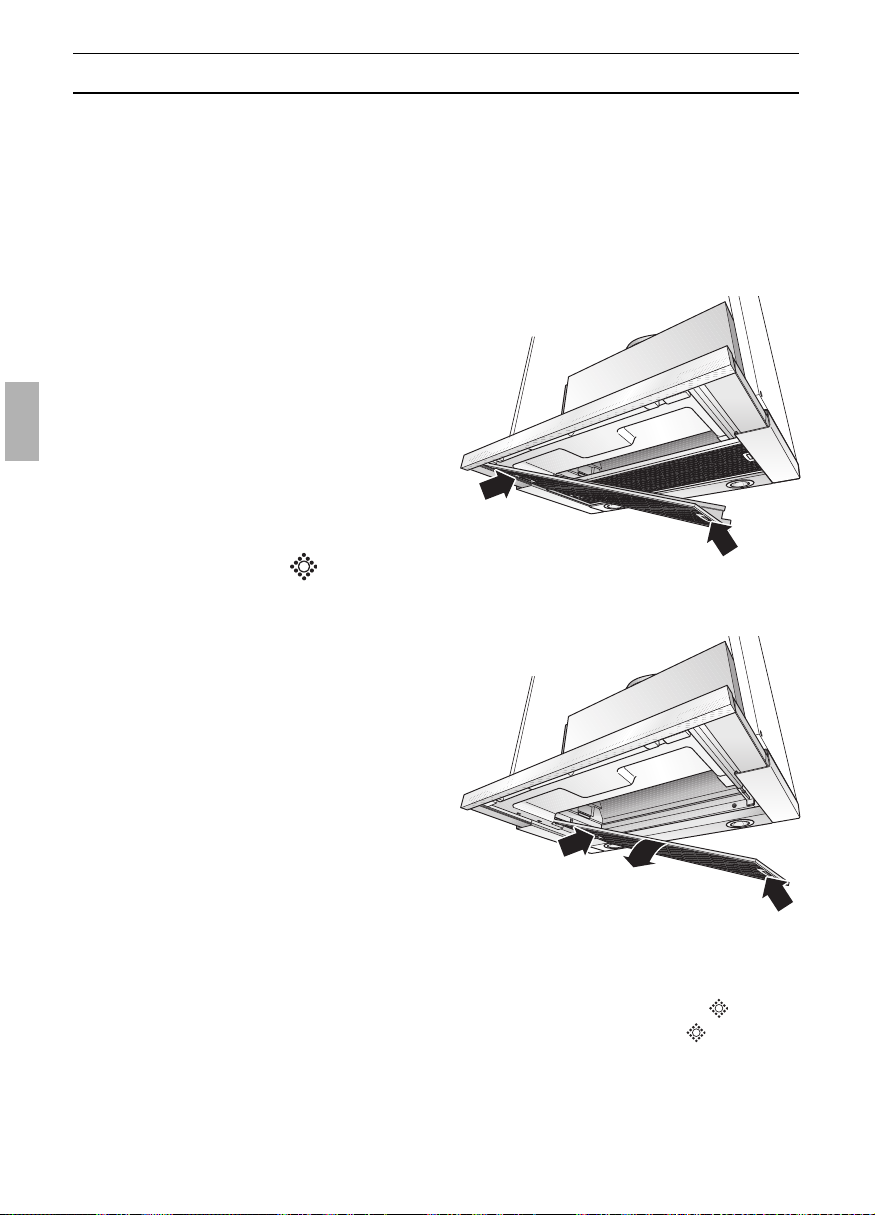

Removing and inserting the metal-mesh
grease filters:
Warning: The halogen bulbs must be
switched off and cool.

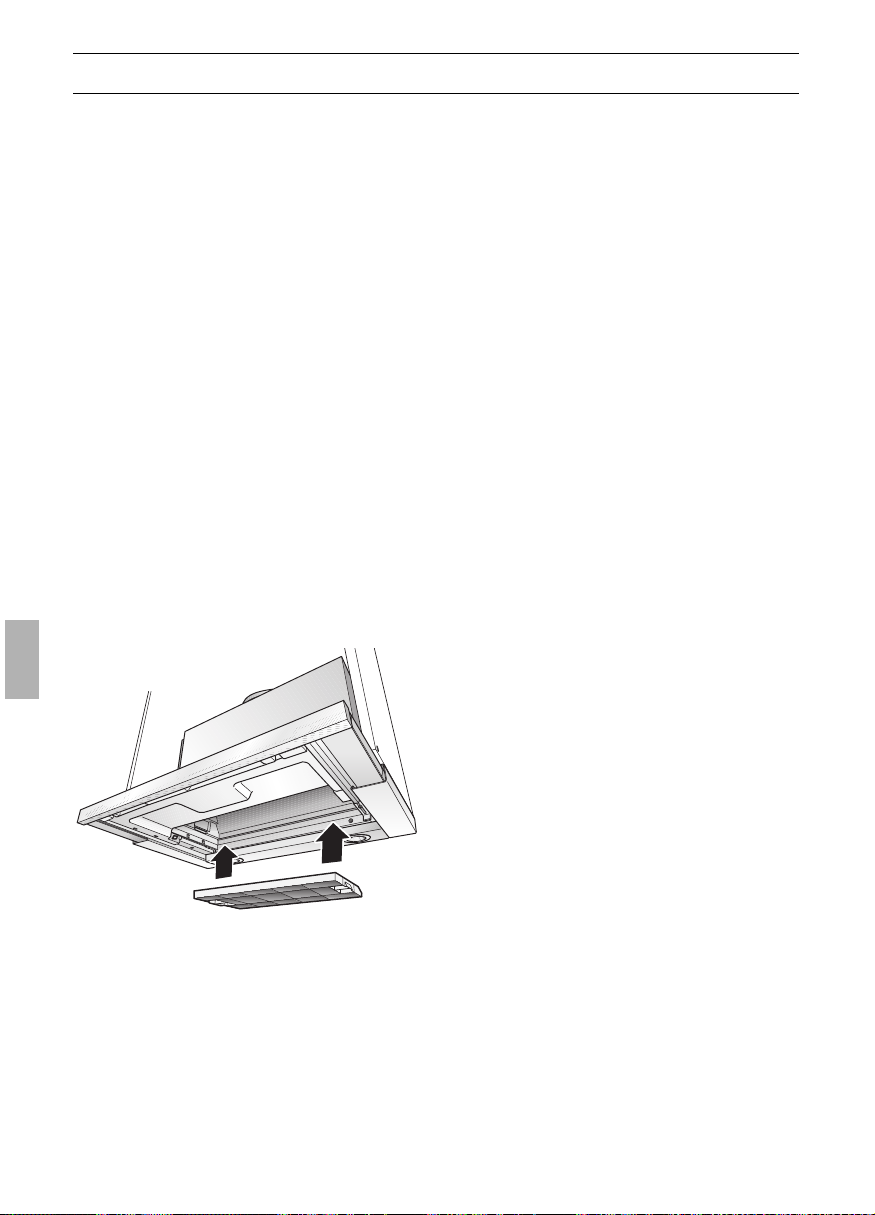

1. Pull the filter drawer all the way out.
2. Depress both catches at the front of the
grease filter and remove the grease filter.
3. Depress the catches at the rear of the
grease filter and remove the grease filter.
Page 20
20
3. Engage the catches at both sides.
4. Insert the metal-mesh grease filters (see
”Removing and inserting the metal-mesh
grease filters”).
Removing the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal-mesh filters.

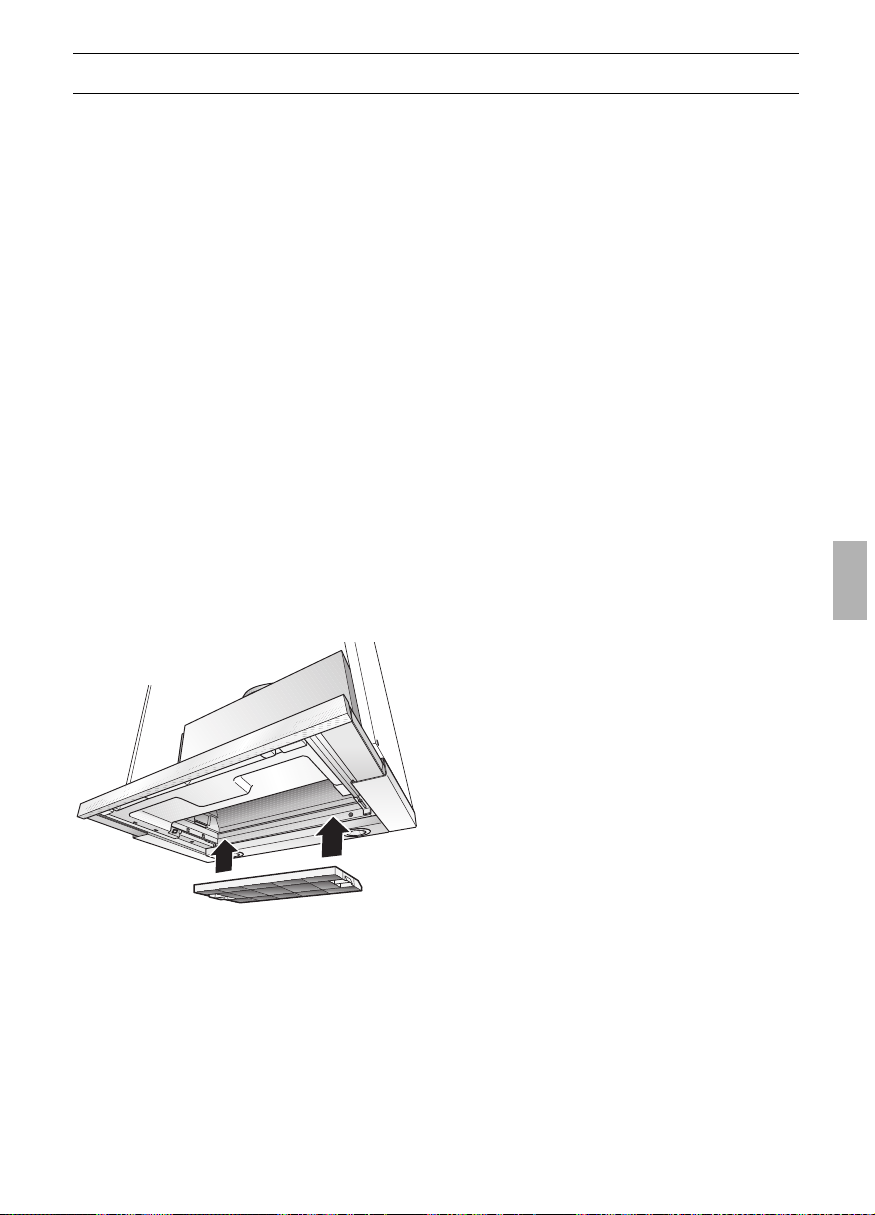

2. Depress the catches on both sides of
the filter and remove the activated
carbon filter.
3. Replacing the activated carbon filter:
❑ A replacement filter can be obtained
from any authorized dealer
(see optional accessories).
❑ Use original filters only.
This will ensure maximum
performance.
4. Insert the grease filters.
Disposing of the old activated carbon
filter:
❑ Activated carbon filters do not contain
any pollutants and can be disposed of
with domestic refuse.
Filters and maintenance
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Inserting the filter:
Warning: The halogen bulbs must be
switched off and cool.
1. Remove the metal-mesh filters
(see "Removing and inserting the metalmesh grease filters").
2. Insert the activated carbon filter.
Page 21
21
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
❑ When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
❑ Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑ Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑ Do not use scouring agents or abrasive
sponges.
❑ Note: Do not use alcohol (spirit) on
plastic surfaces, as dull marks may
appear.
Caution: Ensure that the kitchen is adequately ventilated. Avoid naked flames!
Clean the operating buttons with a mild
soapy solution and a soft, damp cloth only.
Do not use stainless-steel cleaner to clean
the operating buttons.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
Do not use any of the following to clean
stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!
Aluminium and plastic surfaces:
❑ Use a soft, non-linting window cloth or
micro-fibre cloth.
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
❑ Do not use abrasive agents.
4. Re-insert the bulb ring.
5. Restore the power by inserting the mains
plug or switching on the fuse.
Note: If the light does not function, check
that the bulbs have been inserted correctly.
Replacing the light bulbs
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
When switched on, the halogen bulbs
become very hot. Even for some time after
the bulbs have been switched off there is
still a risk of burns.

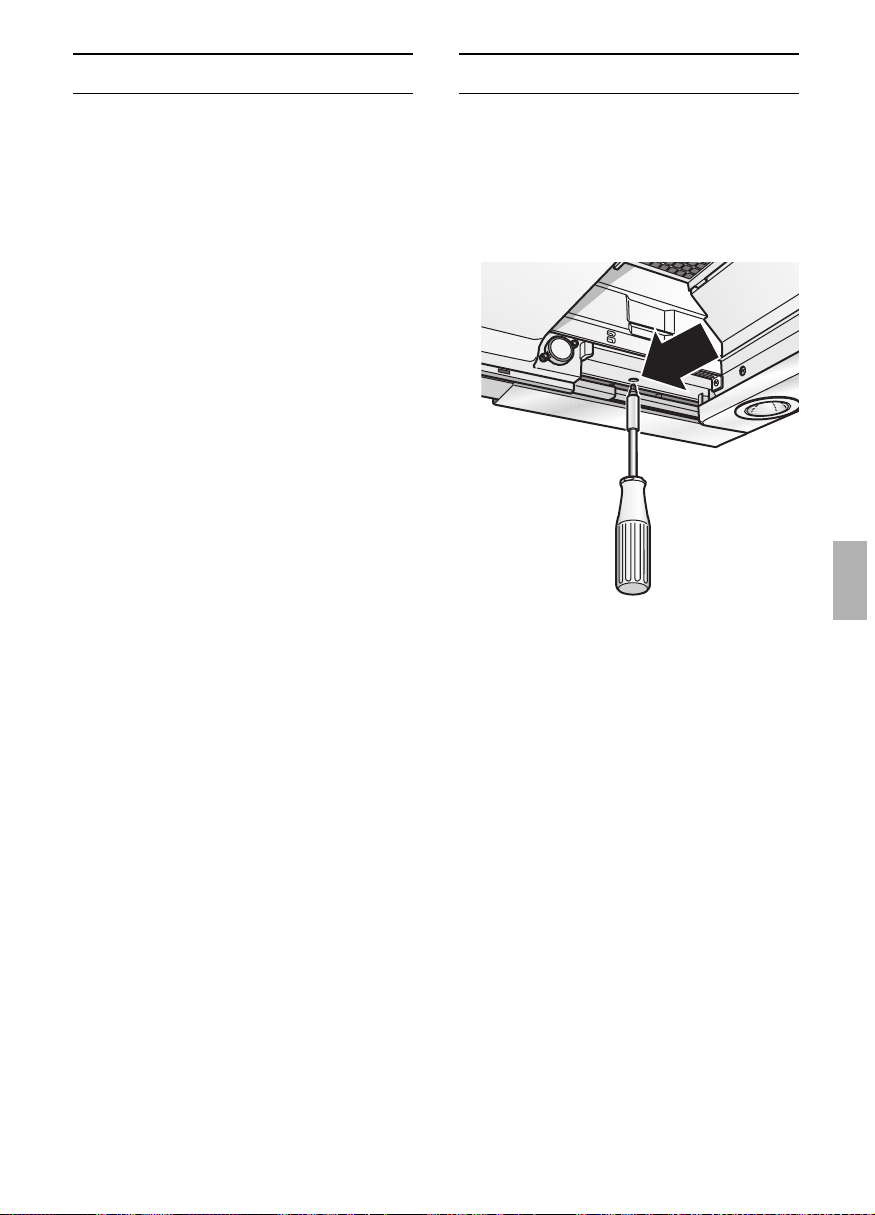

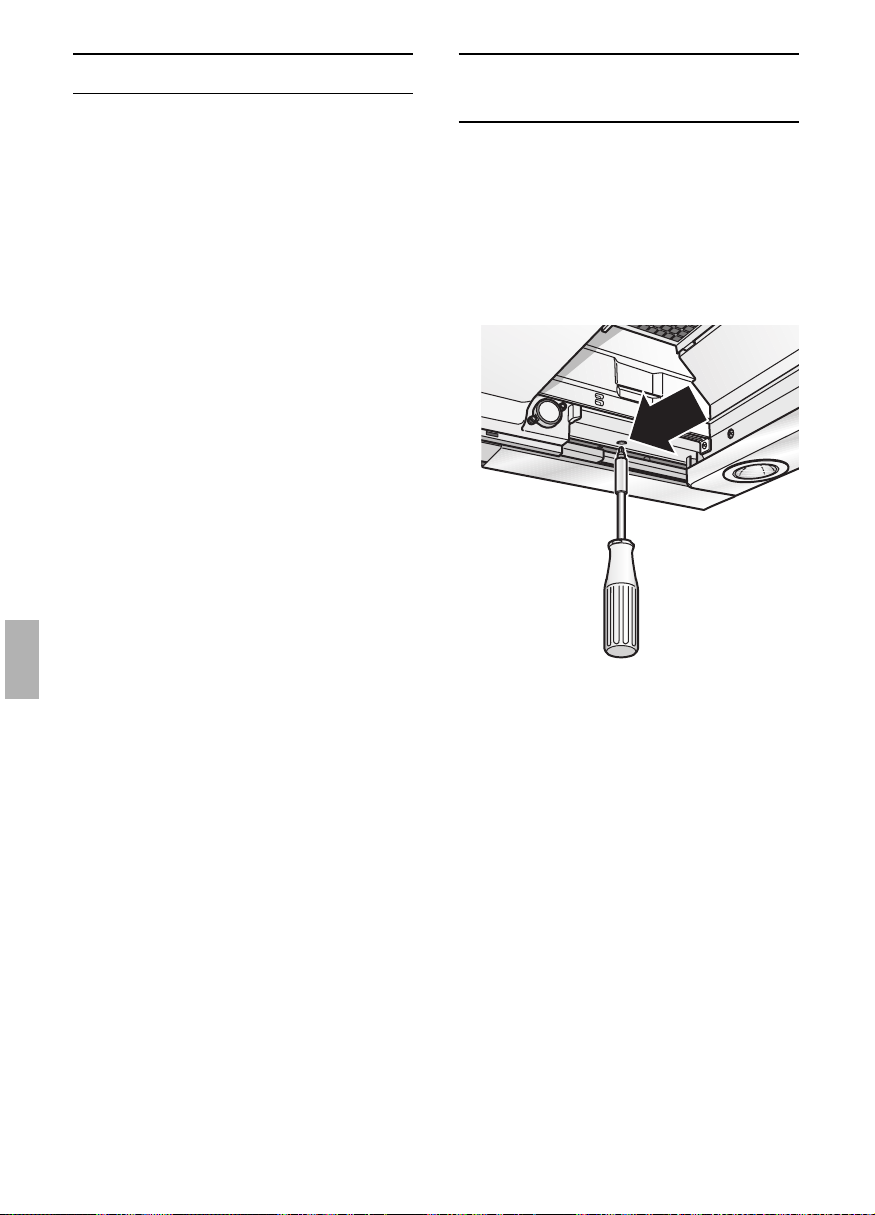

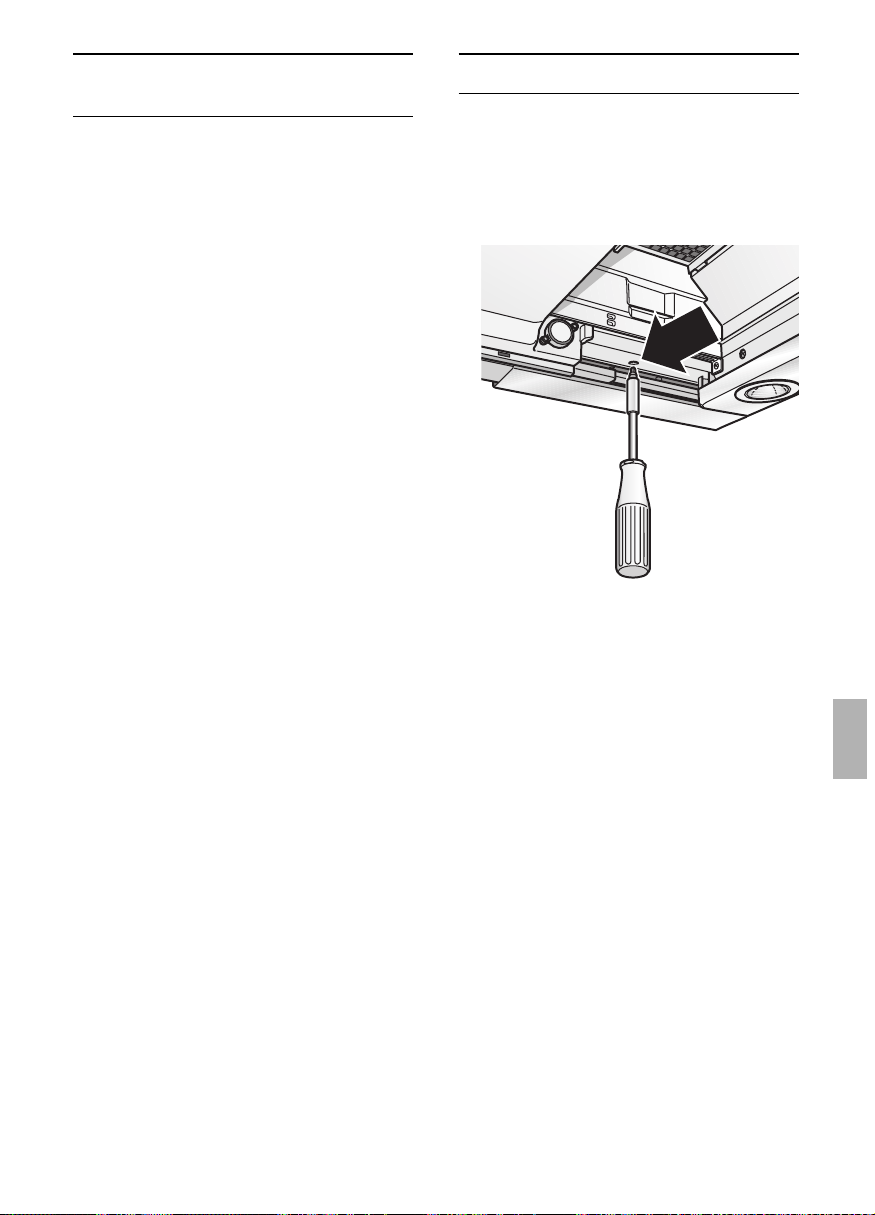

2. Remove the bulb ring with a screwdriver
or similar tool.
3. Replace the halogen light bulb
(conventional halogen bulb, 12 Volt,
max. 20 Watt, G4 bulbholder).
Caution: Plug-in bulbholder.
Take hold of the bulb with a clean cloth.
Page 22
22
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 300 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
430 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
Page 23
23
Prior to installation
Exhaust-air mode
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air must not be discharged via
a smoke or exhaust gas flue which is
already in use or via a shaft which is used
for ventilating rooms in which fireplaces are
located.
Discharge exhaust air in accordance
with official and statutory regulations
(e.g. national building regulations).
Discharge of air into smoke or exhaust air
flues which are not in use requires the
consent of a heating engineer.
D
If the extractor hood is operated in
exhaust-air mode at the same time as a
flue-type heater (e.g. gas, oil or solid-fuel
heater, instantaneous water heater, boiler),
ensure that there is an adequate air
supply which the heater requires for
combustion.
Safe operation is possible provided that the
partial vacuum in the room in which the
heater is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if the combustion air
is able to flow through non-lockable
openings, e.g. in doors, windows and in
conjunction with an air supply/air-intake wall
box or by other technical procedures such
as reciprocal interlocking.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and gas cookers.
The extractor hood can be used without
restriction in circulating air mode – with an
activated carbon filter.
For exhaust air mode a one-way flap
should be installed in the extractor hood
unless already installed in the exhaust air
pipe or wall box.
If a one-way flap is not enclosed with the
extractor hood, you purchase one from
your dealer.
If the exhaust air is conveyed through
the outside wall, a telescopic wall box
should be used.
Page 24
24
Before installation
Optimum efficiency of the extractor
hood:
❑
Short, smooth exhaust pipe.
❑
As few bends as possible.
❑
Pipe diameter as large as possible
(ideally 150 mm dia.) and wide pipe
bends.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
❑
Round pipes
Short exhaust air pipe:
inside diameter min. 120 mm,
Longer exhaust air pipe:
inside diameter min. 150 mm.
❑
Flat ducts must have an inside
cross-section equivalent to that of the
round pipes.
There should be no sharp bends.
l 120 mm dia. approx. 113 cm
2
l 150 mm dia. approx. 177 cm
2
❑
If pipe diameters differ, insert sealing
strip.
❑
Ensure that there is an adequate air
supply for exhaust air mode.
Exhaust air directed backwards:
Only possible inside tall wall cupboards
depending on the size of the exhaust air
pipe.
❑
Make a hole in the rear panel of the wall
cupboard, cutting out a notch for the
power supply cable.
Exhaust air directed upwards:
The complete
installation set can
be obtained from
specialist outlets.
The corresponding
accessory numbers
can be found at the
end of these operating instructions.
1. Make a hole in the top of the wall cupboard, cutting out a notch for the power
supply cable.
– template
O
I enclosed –.
2. If fitted, cut out the cupboard base to a
min. depth of 270 mm over the entire
width.
Connecting a 150 mm exhaust pipe:
❑
Attach the exhaust pipe directly to the air
connector.
Connection of 120 mm l exhaust air
pipe:
❑
Attach enclosed reducing connector to
the air outlet.
Holes in the air outlet must be sealed.
❑
Attach exhaust air pipe to the reducing
connector.
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
Ø133/170
287
m
in. 293
270
600
313
195
min.
435
Page 25
25

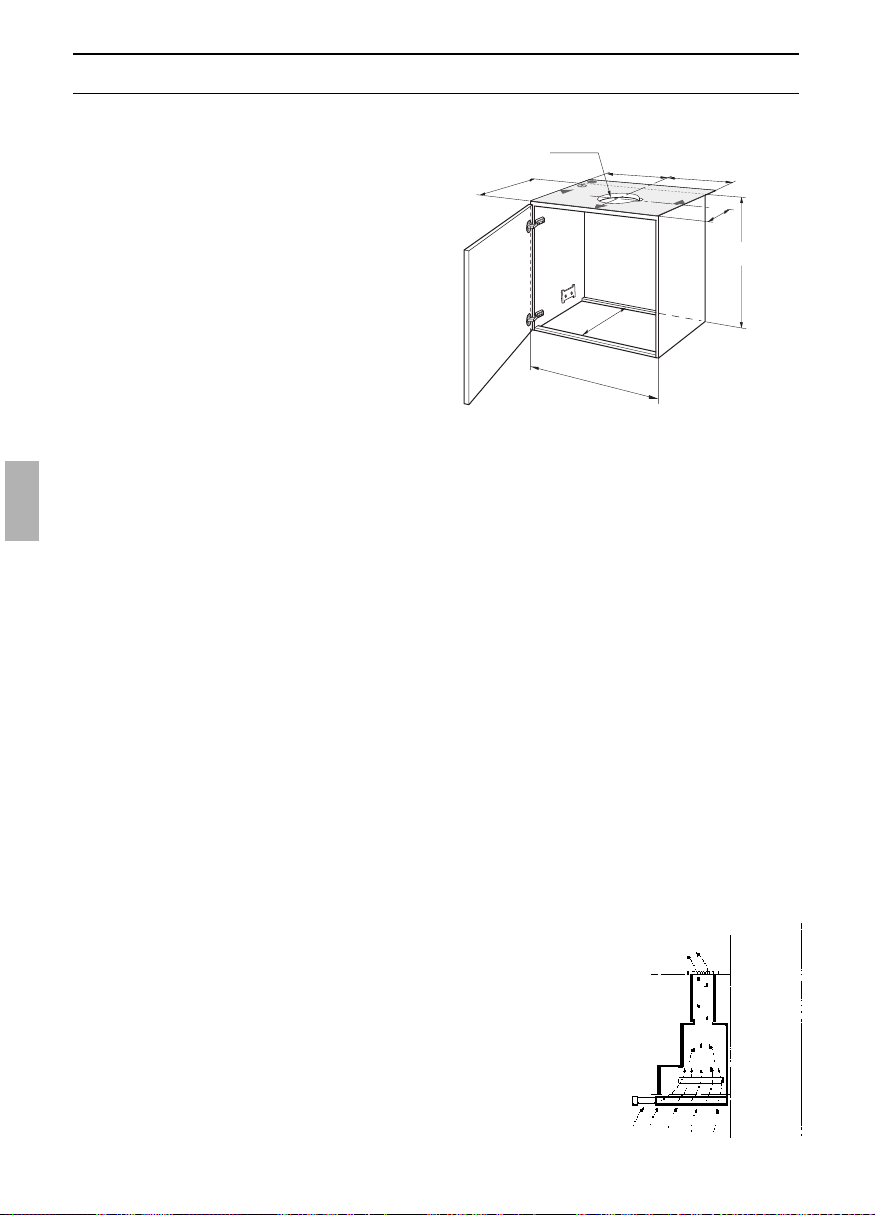

Preparing the wall cupboard
This extractor hood is designed to be
installed in a wall cupboard with the following dimensions:
width: 600 mm
depth: 293 to 350 mm
height: min. 435 mm.
If the cupboard is deeper than 293 mm,
the extractor hood can be moved back,
e.g. to put a spice rack in front of the
extractor hood.
To do this, place the template
O
II further
back.
Ensure that the cupboard is stable both
during and after installation, even if fitted at
the end of a row of kitchen units.
1. Mark two attachment points on both the
right and left inside faces of the cupboard and make holes with a bradawl.
When you drill:
2 mm diameter – max. 10 mm in depth.
Use the enclosed template
O
II to mark
the attachment points.
2. Screw on both attachment plates
3. Attach the door to the cupboard and
align.
Observe the minimum distance
between hotplates and extractor hood!
Fig. 1.
Page 26
26
3. Tighten the two fixing screws with a
screwdriver (cordless).
4. If required, shorten the wall cover to the
required dimension (e.g. saw off).
Attach the wall cover with the enclosed
clips.
Screw the wall cover to the wall
cupboard.
5. Feed the mains connection cable out of
the cupboard.
6. Connect the pipes in the wall cupboard.
– If required, attach the air hose to the
cupboard ceiling –.
7. Re-insert grease filter
(see Operating instructions).
Note: The extractor hood housing can be
clad inside the wall cupboard (e.g. with
chipboard).
If so, observe the following:
❑
The intermediate base must not be
placed on the extractor hood housing.
❑
Never attach cladding to the housing.
❑
Provide access for customer service.

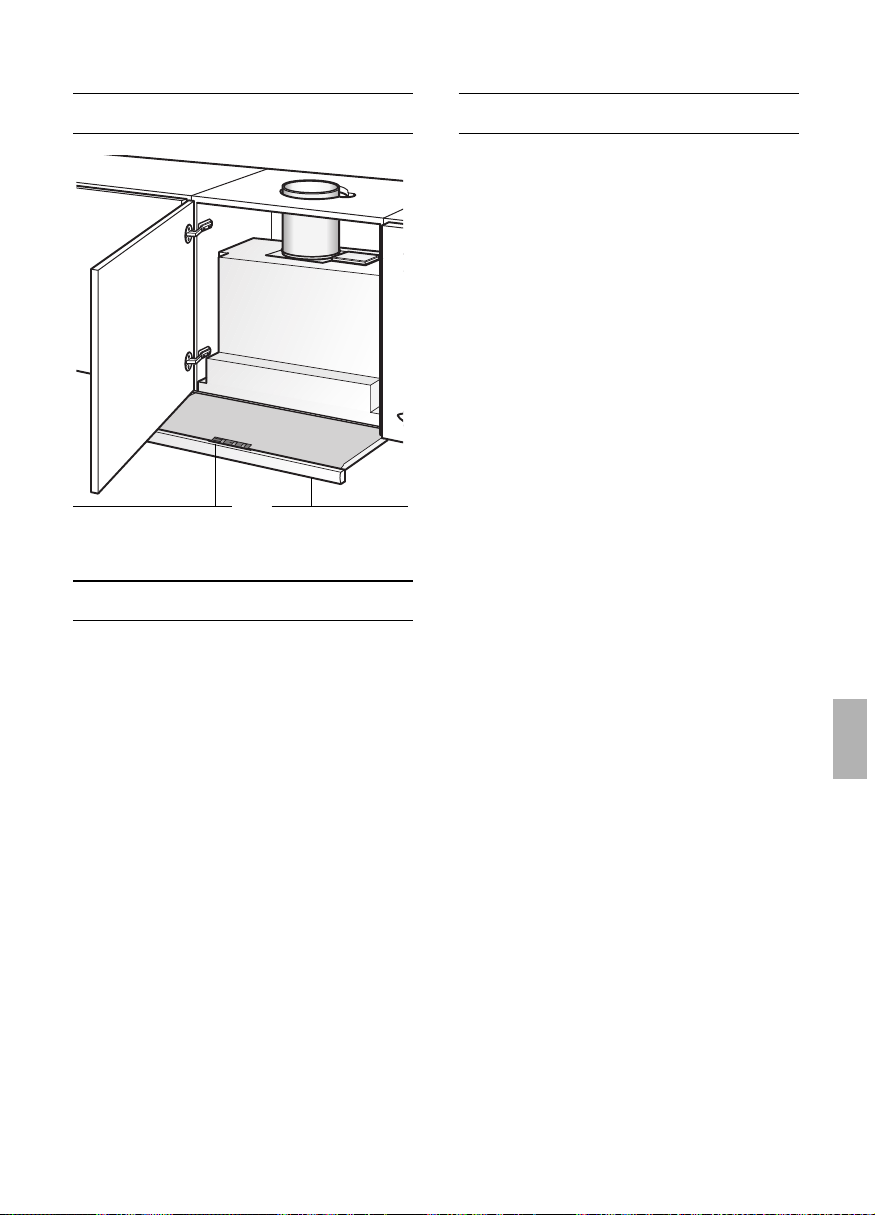

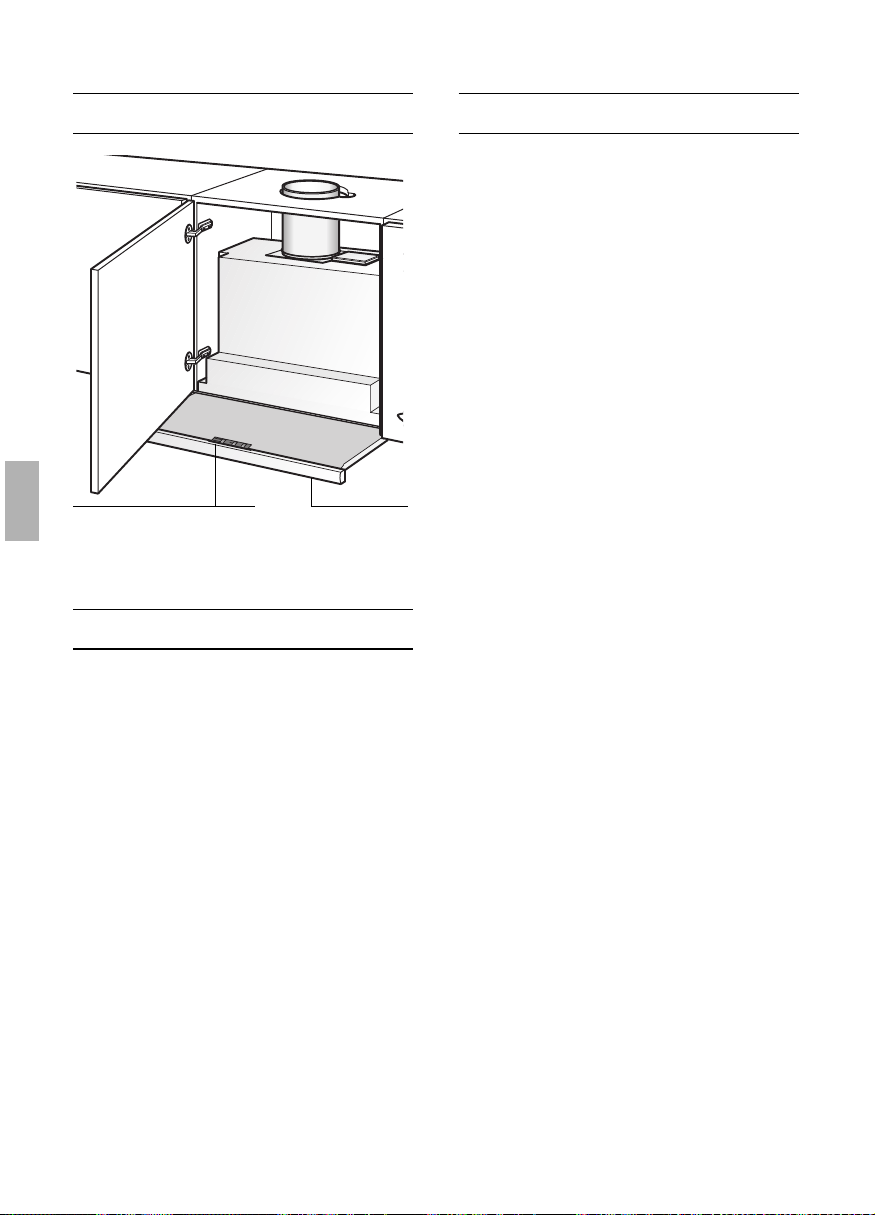

Fitting into wall cupboard
Check door alignment and readjust if
necessary.
1. Remove grease filter
(see Operating instructions).

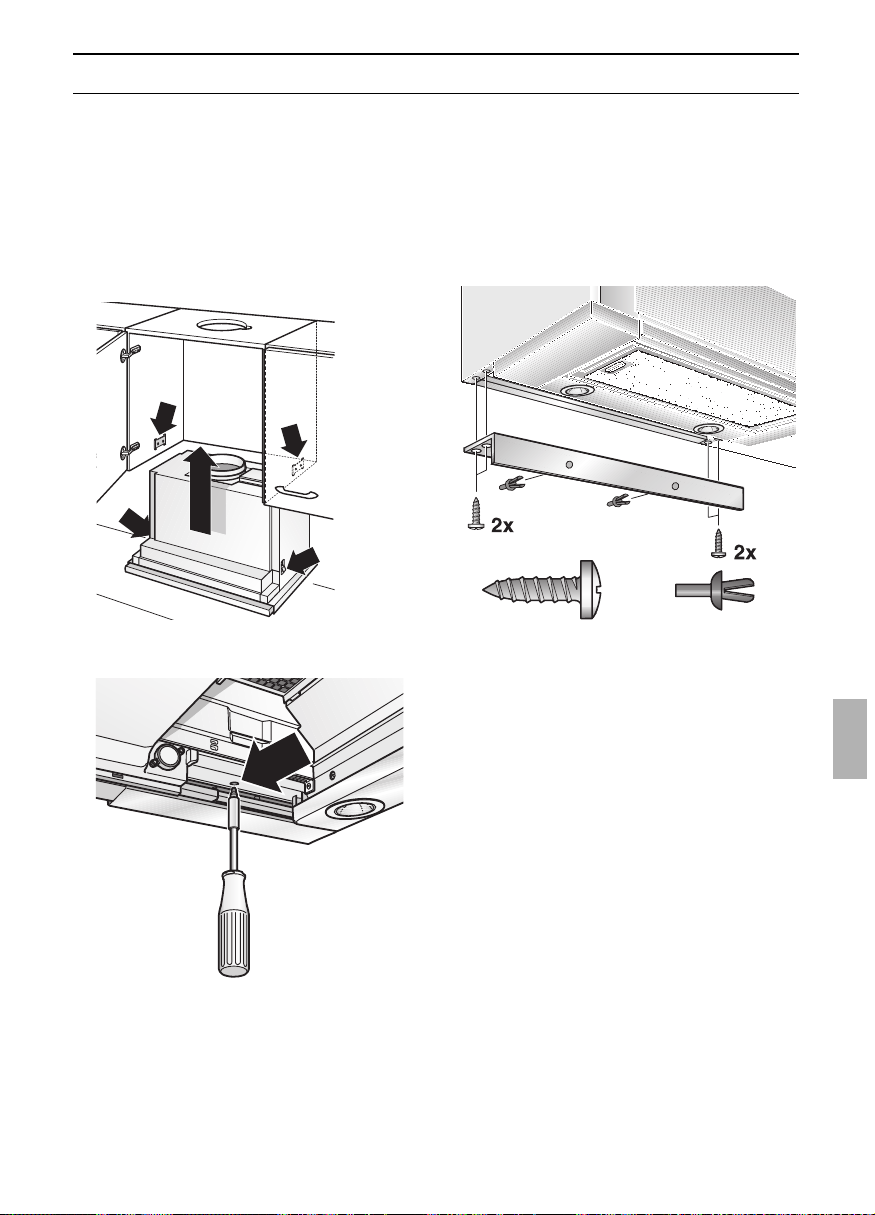

2. Lift the extractor hood into the cupboard
from below until both fixing lugs have
locked firmly into position.
❑
Align the extractor hood in the
cupboard.
❑
Carefully tighten both fastening screws.
Check that the extractor hood is
secure in the cupboard.
Page 27
27
Fitting into wall cupboard
❑
If the extractor hood is to be installed
further back in the cupboard, the stops
for the filter drawer can be moved
forwards.
❑

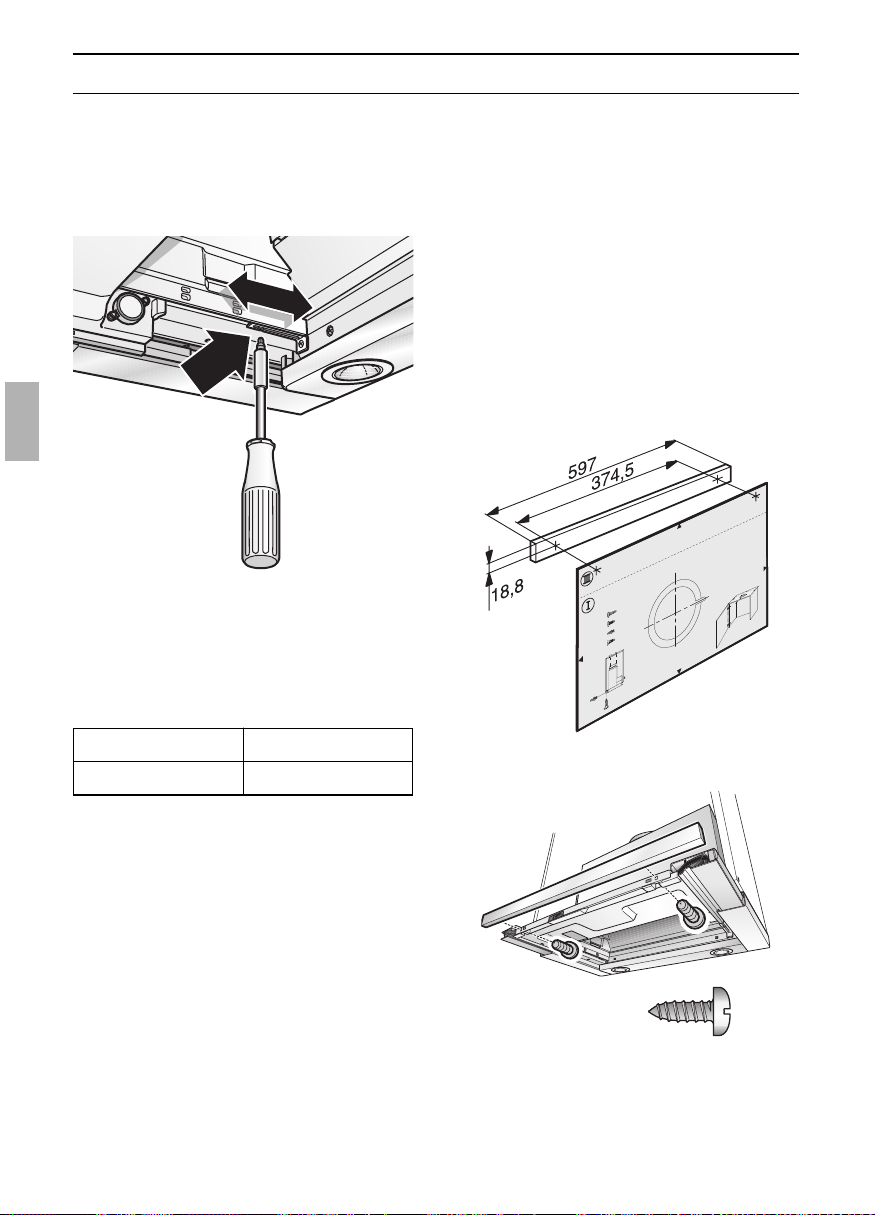

To do this, undo the screws, move the
stops and retighten the screws.

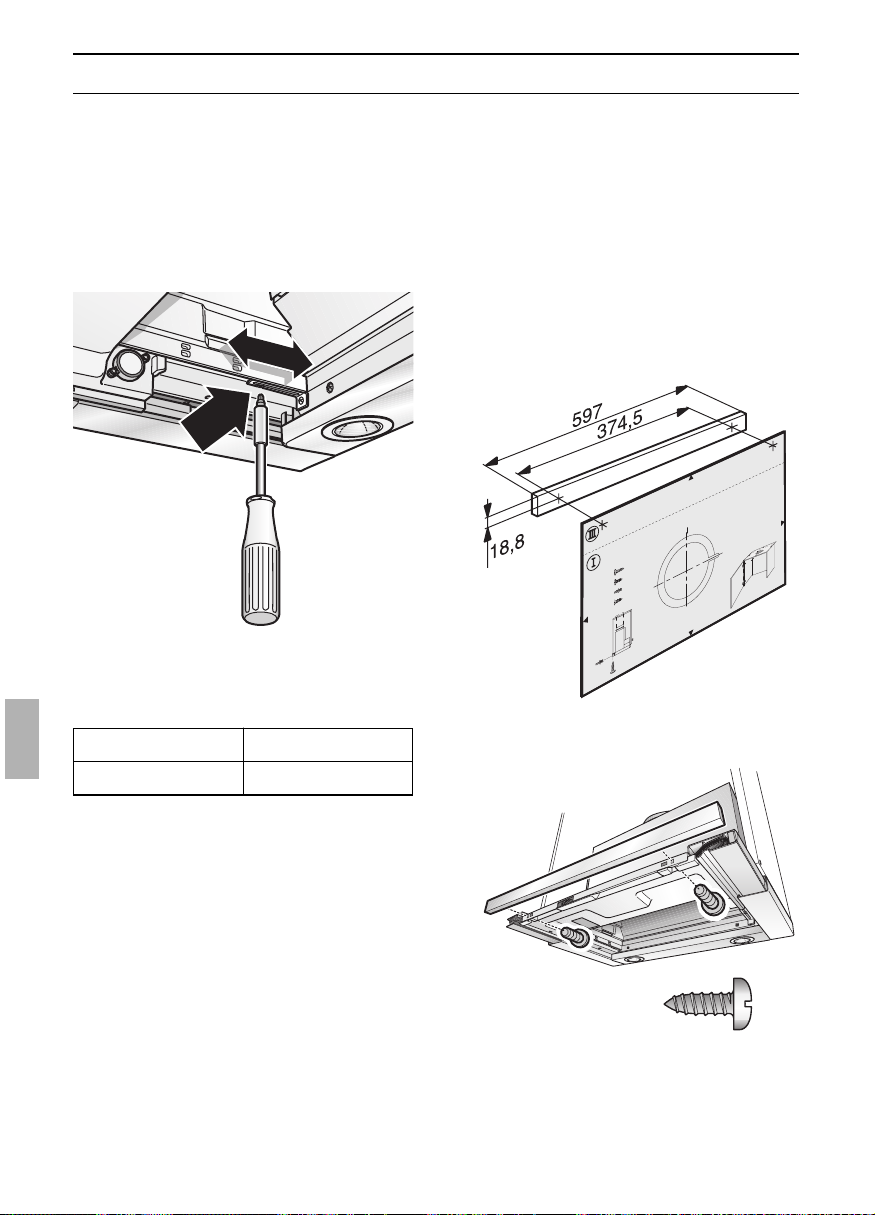

2. Align handle moulding and screw to the
appliance.
Exhaust air Circulating air
13,0 13,5
We reserve the right to construction changes within the
context of technical development.
Weight in kg:
Attaching the handle moulding:
A handle moulding must be attached to
the filter drawer.
This handle moulding may be a wooden
strip which matches the kitchen units or a
handle moulding available as an optional
accessory (see optional accessories on the
back page).
1. Using the enclosed template
O
III , mark
the attachment points on the wooden
strip and make holes with a bradawl.
When you drill:
2 mm dia – max. 10 mm in depth.
Page 28
28
Electrical connection
WARNING: THIS APPLIANCE MUST BE
EARTHED
IMPORTANT: Fitting a Different Plug:
The wires in the power cord are colourcoded as follows:
Green and Yellow – Earth
Blue – Neutral
Brown – Live
If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.
Proceed as follows:
1. Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2. Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
3. Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood may be connected to
a correctly installed earthed socket only.
Attach the earthed socket near the
extractor hood in an accessible position.
❑
The earthed socket should be
connected via its own power circuit.
If appliances do not feature the OFF
delay function, the indicator may start flashing when the extractor hood has been
switched off for several hours via a separate switch, even though the grease filters are
not yet saturated.
(See instructions for use, section on filter
and maintenance).
Electrical specifications:
These can be found on the rating plate
inside the appliance following removal of
the filter frames.
Before carrying out repairs, always
isolate the appliance.
Length of the connection cable: 1.30 m.
If permanent connection is required:
The extractor hood may only be connected
by an electrician registered with the local
electricity board.
A disconnecting device must be provided
on the installation side. Switches with a
contact opening of more than 3 mm and
all-pole disconnection are regarded as
disconnecting devices. These include LS
switches and contactors.
This extractor hood complies with EU
regulations on interference suppression.
1. Disconnect from power.
2. Disconnect pipes.
3. Remove filters.
4. Undo right and left fixing screws until the
extractor hood cannot drop any further.
Do not lift the extractor hood when
undoing the fixing screws.
5. Raise the extractor hood briefly until the
fixing lugs detach and the appliance can
be lowered.
Fastening screws may project.
When raising the extractor hood, do not
force in the filter drawer.
6. Preparing for re-installation:
Screw in the left and right fixing screws
until the lugs are pressed out at the
sides.
Removal from the wall
cupboard
Page 29
Modes de fonctionnement
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble
des moyens d'aération du logement. Cette
règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
Commutateur
Lumière/Ventilateur
Tiroir-filtre
Description de l'appareil
Mode d’emploi:
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de
cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veillez
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
29
Page 30
30
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
Si l'appareil est endommagé, sa mise
en service est proscrite.
Le branchement et la mise en service
ne doivent être effectués que par un
spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à
servir que pour couvrir les besoins d'un
ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher
une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées
peuvent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
Page 31
31
Utilisation de la hotte aspirante
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à
❑
Enclencher la hotte aspirante en début
de cuisson.
❑
Eteindre la hotte aspirante quelques
minutes après la fin de la cuisson.
Ventilateur
Marche / Arrêt
Eclairage
Marche / Arrêt
Aspiration intensive
Puissances d'aspiration
Ventilateur
Marche / Arrêt
Aspiration intensive
Touche de réinitialisation
avec indicateur de
saturation des filtres à
graisse
Puissances d'aspiration
Eclairage
Marche / Arrêt
Coupure:
Vous pouvez éteindre la hotte aspirante de
plusieurs manières différentes.
Arrêt 1:
❑
Ramenez le curseur sur 0 pour arrêter
les ventilateurs.
Arrêt 2:
❑
Pousser l’élément coulissant du filtre
jusqu’à la butée. (L'interrupteur reste sur
la position choisie auparavant).
❑
Pour réenclencher la hotte, tirez
simplement le tiroir-filtre à vous.
Le ventilateur démarre à la puissance
correspondant à la position actuelle du
curseur.
Eclairage:
Vous pouvez utiliser l'éclairage à tout
moment, même appareil arrêté ou tiroir-filtre
escamoté.
Enclenchement:
❑
Tirez le tiroir-filtre par sa poignée.
❑
Réglez le ventilateur sur la puissance
voulue.
Dérangements
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent sur la plaque
signalétique accessible, une fois le filtre
retiré, à l'intérieur de l'appareil.
Page 32
32
Retrait et mise en place des filtres à
graisse en métal:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Tirez le tiroir-filtre jusqu'à la butée.
2. Appuyez sur les crans situés sur les
filtres à graisse avant, puis retirez ce
filtre.
4. Nettoyer les filtres à graisse.
5. Une fois nettoyés, remettez les filtres à
graisse en place.
6. Faites s'effacer la mention .
❑ Appuyez sur la touche .
3. Appuyez sur les crans situés sur les
filtres à graisse arrière, puis retirez les
filtres à graisse.
Filtre et entretien
Filtres à graisse:
Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal
incombustible.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal.
Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
❑
En service normal (1 à 2 heures par jour),
il faudra nettoyer les filtres à graisse
métalliques 1 fois par mois.
Indicateur de saturation:
Lorsque les filtres métalliques sont saturés,
l'indicateur à LEDs se met à clignoter.
Nettoyez les filtres au plus tard à ce
moment-là.
❑
Veillez à nettoyer les filtres à graisse à
intervalles réguliers (env. 1 fois par mois).
Nettoyage des filtres à graisse en métal:
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
Page 33
33
3. Faites encranter les pattes des deux
côtés.
4. Remontez les filtres à graisse en métal
(voir la section intitulée "Retrait et mise
en place des filtres à graisse en métal).
Retrait du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez les filtres à graisse en métal.
2. Appuyez sur les pattes situées des deux
côtés puis retirez le filtre à charbon actif
par le bas.
3. Changement du filtre à charbon actif:
❑ Vous pouvez vous procurer un filtre à
charbon actif de rechange dans le
commerce spécialisé. Voir la section
sur les accessoires spéciaux.
❑ N'utilisez qu'un filtre d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
4. Remontez les filtres à graisse.
Mise au rebut du filtre à charbon actif
usagé:
❑ Les filtres à charbon actif ne contiennent
aucune substance nocive. Vous pouvez
les mettre à la poubelles de déchets
résiduels.
Filtre et entretien
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.
Mise en place du filtre:
Attention: les ampoules halogènes doivent
s'être éteintes et avoir refroidi.
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).
2. Mettez en place le filtre à charbon actif.
Page 34
34
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée
dans les endroits accessibles du corps de
hotte. Vous prévenez ainsi les risques
d'incendie et garantissez ainsi un
fonctionnement optimal de la hotte.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ N'utilisez pas de produits récurants ni
d'éponges à dos abrasif.
❑ Remarque: ne nettoyez pas les surfaces
en plastique avec de l'alcool (à brûler) car
des taches mates pourraient
apparaître.
Prudence: ventilez suffisamment la
cuisine, n'utilisez jamais de flamme nue.
Ne nettoyez les touches de commande
qu'avec de l'eau additionnée d'un peu de
produit à vaisselle. Utilisez un chiffon doux et
humide.
N'utilisez jamais de détergent pour acier pour
nettoyer les touches de commande.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
Ne nettoyez jamais les surfaces en acier
inox avec des éponges à dos
récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.
Surfaces en aluminium et en plastique:
❑ Utilisez un chiffon doux, ne peluchant pas,
du genre employé pour nettoyer les vitres,
ou un chiffon à microfibres.
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
❑ N'utilisez pas de produits récurants.
4. Réencrantez l'anneau de l'ampoule.
5. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.
Remarque: si l'éclairage ne fonctionne
pas, contrôlez si les ampoules sont
correctement enfoncées.
Changer les ampoules halogènes
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le isjoncteur/
fusible.
Les ampoules halogènes allumées
deviennent très chaudes. Le risque de vous
brûler demeure, même un moment après
les avoir éteintes.
2. Retirez l'anneau de l'ampoule avec un
tournevis ou assimilé.
3. Changez l'ampoule halogène
(ampoule halogène en vente
habituelle dans le commerce,
12 volts, 20 watts maxi., douille G4).
Attention: douille à enfichage.
Ne saisissez l'ampoule qu'avec un
chiffon propre.
Page 35
35
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 300 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 430 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
Page 36
36
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale et
nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut généralement
pas si vous utilisez des appareils de cuisson
(table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si la hotte évacue l'air à l'extérieur,
incorporer un volet anti-refoulement s'il n'y
en a pas déjà un dans le conduit
d'évacuation ou dans la ventouse
télescopique.
Si l'appareil a été fourni sans volet
anti-refoulement, vous pouvez vous le
procurer dans le commerce spécialisé.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
Avant le montage
Evacuation de l'air à l'extérieur
Page 37
37
Avant le montage
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
❑
Le conduit d'évacuation soit court et lisse.
❑
Il ait le moins possible de coudes.
❑
Utilisez des conduits du plus grand
diamètre possible (150 mm ø de
préférence) ainsi que des coudes de fort
diamètre.
L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.
❑
Conduits ronds
Conduit d’aspiration court:
Diamètre inférieur, 120 mm minimum,
Conduit d’aspiration long:
Diamètre inférieur, 150 mm minimum.
❑
Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
l 120 mm = env. 113 cm
2
de section
l 150 mm = env. 177 cm
2
de section
❑
Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑
Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit
suffisant.
Air vicié évacué directement vers
l'arrière:
Ce mode d'évacuation n'est possible qu'à
l'intérieur de placards en appui mural
suffisamment hauts, et suivant la taille du
conduit d'évacuation.
❑
Pour ce faire, ménagez un orifice
circulaire dans la paroi arrière du placard
en appui mural. Dans la circonférence
de l'orifice, prévoyez une entaille par
laquelle passera le câble d'alimentation
électrique.
Air vicié évacué vers le haut:
Vous pouvez vous
procurer le kit de montage complet auprès
de votre revendeur
spécialisé.
Vous trouverez les
numéros de référence
des accessoires
correspondants dans
la présente notice
d'utilisation.
1. Pour ce faire, ménagez un orifice circulaire dans le plafond du placard en appui
mural. Dans la circonférence de l'orifice,
prévoyez une entaille par laquelle passera
le câble d'alimentation électrique.
– Gabarit
O
I accompagnant l'appareil –.
2. Si le placard en appui mural présente un
"plancher", découpez-le sur toute sa
largeur et jusqu'à 270 mm de profondeur.
Branchement d'un conduit à air vicié
de l 150 mm:
❑
Fixez le conduit d'évacuation
directement contre le manchon d'air
vicié.
Branchement du tuyau d'air évacué:
❑
Fixez le manchon réducteur ci-joint
contre l'orifice de sortie d'air.
Il faut étancher les trous situés au niveau
de l'orifice de sortie d'air.
❑
Fixez le tuyau d'air évacué contre le
manchon réducteur.
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Ø133/170
in. 293
m
287
313
195
min.
435
270
6
0
0
Page 38
38
Préparation du placard en appui mural
Cette hotte aspirante a été prévue pour
être encastrée dans un placard en appui
mural faisant les dimensions suivantes:
Largeur: 600 mm
Profondeur: entre 293 et 350 mm
Hauteur: 435 mm minimum.
Si le placard fait plus de 293 mm de
profondeur, vous pouvez reculer la hotte
aspirante pour permettre par ex.
l'installation d'un présentoir à épices
devant la hotte.
Pour ce faire, appliquez le gabarit
O
II de
façon correspondante plus en arrière.
La stabilité du placard doit être assurée
pendant et après le montage. Cet impératif
vaut également si l'incorporation de la hotte
a lieu àl'extrémité d'un alignement de
placards.
1. Sur les côtés intérieurs du placard,
marquez les emplacements de quatre
points de fixation: 2 à droite et 2 à
gauche. Amorcez les trous au pointeau.
Percement des trous:
Les trous doivent faire 2 mm de ø et
être profonds de 10 mm maxi.
Pour marquer les emplacements des
points de fixation, utilisez le gabarit
O
II
accompagnant l'appareil.
2. Vissez les deux plaques de fixation.
3. Accrochez le placard avec sa porte puis
ajustez-le par rapport aux autres
placards.
Veillez à ce que la distance minimum
prescrite entre la hotte aspirante et les
foyers soit respectée. Fig. 1.
Page 39
39
3. A l'aide d'un tournevis (ou d'une
visseuse à accu), vissez les deux vis de
fixation.
4. Si nécessaire, raccourcissez la coiffe
murale jusqu'à la dimension voulue
(sciez-la par ex.)
A l'aide des clips ci-joints, montez
d'avance la coiffe murale.
5. Faites sortir le cordon de secteur hors
du placard.
6. Dans le placard supérieur, établissez la
jonction du tuyau.
– Si nécessaire, fixez le flexible à air
contre le plafond du placard –.
7. Remettez les filtres à graisse en place
(voir la notice d'utilisation).
Remarque: il est possible, à l'intérieur du
placard, de capoter la hotte aspirante (par
ex. avec des panneaux d'aggloméré).
Consigne importante:
❑
Le fond intermédiaire ne doit pas
reposer sur le boîtier de la hotte
aspirante.
❑
Ne fixez pas les capotages contre le
boîtier de la hotte.
❑
Ce capotage ne doit pas gêner l'accès
au technicien du service après-vente.
Encastrement dans le placard en appui mural
Contrôler l'alignement de la porte du
placard. La réaligner si nécessaire.
1. Retirez les filtres à graisse
(voir la notice d'utilisation).
2. Par le bas, introduisez la hotte aspirante
dans le placard jusqu'à ce que les
pattes de fixation aient encoché de
manière sûre.
❑
Dans le placard, ajustez la position de la
hotte aspirante.
❑
Serrez à fond et prudemment les deux
vis de fixation.
Vérifiez si la hotte aspirante est bien
fixée dans le placard.
Page 40
40
Encastrement dans le placard en appui mural
❑
Si vous voulez monter la hotte plus
enfoncée dans le placard, vous pouvez
avancer les butées du tiroir-filtre.
❑
Pour ce faire, défaites les vis, déplacez
les butées puis revissez les vis à fond.
2. Alignez la poignée et vissez-la contre
l'appareil.
Air évacué Air recyclé
13,0 13,5
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
Poids en kg:
Montage de la poignée:
Il faut monter une poignée contre le
tiroir-filtre.
Cette poignée peut être d'un modèle allant
avec les meubles de la cuisine, ou une
poignée livrable comme accessoire spécial
(Voir les accessoires en option à la dernière
page).
1. A l’aide du gabarit
O
III accompagnant
l'appareil, marquez l'emplacement de
trois points sur la barre en bois, puis
amorcer les trous au pointeau.
Percement des trous:
Les trous doivent faire 2 mm de ø et
être profonds de 10 mm maxi
Page 41
41
Extraction du placard mural
1. Défaites le branchement électrique.
2. Défaites les jonctions de conduit.
3. Démontez le filtre.
4. Desserrez les vis à gauche et à droite
jusqu'à ce que la hotte ne puisse plus
descendre.
Lors du desserrage des vis de fixation,
ne soulevez pas la hotte aspirante.
5. Soulevez brièvement la hotte jusqu'à ce
que les pattes de fixation décrantent
puis descendez la hotte
Les vis de fixation peuvent faire
saillie. Lorsque vous soulevez la hotte
aspirante, ne tentez pas de rentrer le
tiroir-filtre en force.
6. Préparatifs en vue d'un nouvel
encastrement:
Vissez les vis à gauche et à droite
jusqu'à ce que les pattes aient basculé
latéralement.
Branchement électrique
La hotte aspirante ne pourra être
raccordée qu'à une prise à contacts de
terre réglementairement posée. Installez
cette prise à un endroit le plus accessible
possible à proximité de la hotte aspirante.
❑
Il faudrait que la prise à contacts de
terre ait son circuit électrique propre
protégé par fusible/disjoncteur.
Données électriques:
Après avoir retiré le cadre de filtre, vous les
trouverez sur la plaque signalétique, à
l'intérieur de l'appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
Page 42
42
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en koolstoffilter is het gebruik
zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige
bestand-delen van de keukendamp op.
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Schakelaars
verlichting en ventilator
Filterlade
Beschrijving van het apparaat
Gebruiksaanwijzing:
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
en reuk.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Page 43
43
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
met pannen.
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
gezet.
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
gebruiken.
Oververhit vet en olie is gemakkelijk
ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht
toebereiden.
Page 44
44
Bedienen van de wasemafzuigkap
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑
Inschakelen van de wasemafzuigkap
bij het begin van het koken.
❑
Uitschakelen van de wasemafzuigkap
pas enkele minuten na het einde van het
koken.
ventilator
aan / uit
verlichting
aan / uit
intensieve stand
ventilatorstanden
ventilator
aan / uit
intensieve stand
resettoets met
verzadigingsindicatie
voor vetfilters
ventilatorstanden
verlichting
aan / uit
Uitschakelen:
De wasemafzuigkap kan op verschillende
manieren worden uitgeschakeld.
Uitschakelen 1:
❑
Schuifschakelaar op 0 – ventilator
afzetten.
Uitschakelen 2:
❑
Filterlade tot aan de aanslag inschuiven.
(Schuifschakelaar blijft in gekozen
positie).
❑
Om opnieuw in te schakelen
uitsluitend de filterhouder naar buiten
trekken.
De wasemafzuigkap start in de laatst
gekozen ventilatorstand.
Verlichting:
De verlichting kan op elk gewenst moment
worden gebruikt, ook wanneer het apparaat
is uitgeschakeld of de uitschuifbare filterhouder naar binnen wordt geschoven.
Inschakelen:
❑
Uitschuifbare filterhouder aan de handgreep naar buiten trekken.
❑
Gewenste ventilatorstand kiezen.
Storingen
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Bij het telefoongesprek a.u.b. opgeven:
E-nr. FD
Vul de nummers in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
wasemafzuigkap nadat u de filters hebt
verwijderd.
Page 45
45
Metalen vetfilters verwijderen en
aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Trek de filterlade tot aan de aanslag naar
buiten.
2. Druk de vergrendelingen van het voorste
vetfilter in en verwijder het vetfilter.
4. Reinig de vetfilters.
5. Breng de gereinigde vetfilters weer aan.
6. Schakel de aanduiding uit.
❑ Druk op de toets .
3. Druk de vergrendelingen van het achter-
ste vetfilter in en verwijder het vetfilter.
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige bestanddelen van de keukenwasem worden
metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
materiaal.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.
❑
Bij normaal gebruik (dagelijks 1 à 2 uur)
moeten de metalen vetfilters 1x per
maand worden gereinigd.
Verzadigingsaanduiding:
Indien de vetfilters zijn verzadigd, knippert
het controlelampje.
De vetfilters moeten uiterlijk nu worden
gereinigd.
❑
Zorg ervoor dat de vetfilters regelmatig
(ca. 1x per maand) worden gereinigd.
Reiniging van de metalen vetfilters:
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Page 46
46
3. Klik de sluitingen aan beide zijden vast.
4. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
Verwijderen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters.
2. Druk de sluitingen aan beide zijden in en
verwijder het actieve-koolfilter naar
beneden.
3. Vervangen van het actieve-koolfilter:
❑ Het actieve-koolfilter is verkrijgbaar in
de vakhandel (zie Extra toebehoren).
❑ Gebruik alleen originele filters.
Daardoor wordt een optimale werking
gewaarborgd.
4. Breng de vetfilters aan.
Afvoer van het oude actieve-koolfilter:
❑ Actieve-koolfilters bevatten geen
schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
afgevoerd.
Filter en onderhoud
Koolstoffilter:
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
frituren of braden.
Aanbrengen:
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters
(zie Metalen vetfilters verwijderen en
aanbrengen).
2. Breng het koolstoffilter aan.
Page 47
47
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Geen schurende middelen of krassende
sponsjes gebruiken.
❑ Let op: alcohol (spiritus) niet gebruiken
op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.
Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen
met een mild afwasmiddel en een zachte,
vochtige doek.
Geen edelstaalreiniger gebruiken voor de
bedieningstoetsen.
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
edelstaalreiniger.
❑ Reinig alleen in de slijprichting.
Edelstalen oppervlakken niet met
krassende sponsjes en niet met zand-,
soda-, zuur- of chloridehoudende
poetsmiddelen reinigen.
Aluminiumgelikte en kunststof
oppervlakken:
❑ Gebruik een zachte, niet-pluizende zeem
of microvezeldoek.
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
❑ Gebruik geen schurende middelen.
4. Breng de lampenring weer aan.
5. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
werkt.
Lamp vervangen
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
De halogeengloeilampen worden zeer
heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
verbrandingsgevaar.
2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.
3. Vervang de halogeengloeilamp (gewone
halogeengloeilamp, 12 V, max. 20 watt,
voetje G4).
Let op: plugfitting.
Gebruik een schone doek om de
gloeilampen vast te pakken.
Page 48
48
Belangrijke voorschriften
Montagevoorschrift:
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 300 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 430 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.
Page 49
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D
De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en koolstoffilter is het gebruik
zonder beperking mogelijk.
Bij gebruik met luchtafvoer moet een
terugslagklep worden ingebouwd, indien
deze niet in de luchtafvoerpijp of muurkast
aanwezig is. Wanneer bij het apparaat geen
terugslagklep is gevoegd, kan deze worden
verkregen in de vakhandel.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.
Voor de montage
Afzuigkap met luchtafvoer
49
Page 50
50
Vóór de montage
Voor een optimaal vermogen van de
wasemafzuigkap:
❑
Korte, gladde afvoerpijp.
❑
Zo weinig mogelijk pijpbochten.
❑
Zo groot mogelijke buisdiameter
(optimaal 150 mm ø) en grote buisbochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
❑
Ronde buizen
Korte afvoerbuis:
binnendiameter min. 120 mm,
langere afvoerbuis:
binnendiameter min. 150 mm.
❑
Niet-ronde kanalen moeten een
binnendiameter hebben die gelijkwaardig
is met die van ronde buizen.
Ze dienen geen scherpe bochten te
hebben.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Bij afwijkende buisdiameter:
afdichtstrip inzetten.
❑
Bij gebruik met luchtafvoer altijd
zorgen voor voldoende toevoer van
lucht.
Luchtafvoer rechtstreeks naar
achteren:
Is binnen de bovenkast alleen mogelijk bij
een hoge bovenkast, afhankelijk van de
grootte van de afvoerbuis.
❑
Hiertoe een opening met een uitsparing
voor de electriciteitskabel maken in de
achterzijde van de bovenkast.
Luchtafvoer naar boven:
De complete
montageset is
verkrijgbaar bij de
vakhandel.
De desbetreffende
toebehorennummers
vindt u iop de laatste
pagina.
1. Hiertoe een opening met een uitsparing
voor de electriciteitskabel maken in de
bovenzijde van de bovenkast.
– Sjabloon
O
I lis bijgevoegd –.
2. Kastbodem – indien aanwezig – over de
gehele breedte minstens 270 mm diep
uitsnijden.
Aansluiting afvoerbuis l 150 mm:
❑
Afvoerbuis rechtstreeks bevestigen op
het aansluitstuk voor de luchtafvoer.
Aansluiting afvoerbuis l 120 mm:
❑
Bijgevoegd verloopstuk bevestigen aan
de luchtafvoeropening.
Gaten in de luchtafvoer moeten
afgedicht zijn.
❑
Afvoerbuis bevestigen aan het
verloopstuk.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Ø133/170
287
m
in. 293
270
600
313
195
min.
435
Page 51
51
Voorbereiding bovenkast
Deze wasemafzuigkap is bedoeld voor
montage in een bovenkast met de
volgende afmetingen:
Breedte: 600 mm
Diepte: 293 tot 350 mm
Hoogte: min. 435 mm.
Bij een kastdiepte groter dan 293 mm
kan de wasemafzuigkap naar achteren
worden geplaatst, b.v. om een kruidenrek
voor de wasemafzuigkap te kunnen
bevestigen.
Hiertoe de sjabloon
O
II dienovereenkomstig
verder naar achteren leggen.
De stabiliteit van de kast moet zijn
gewaarborgd tijdens en na de montage.
Ook bij inbouw aan het eind van het
keukenblok.
1. Links en rechts aan de binnenzijden van
de kast twee bevestigingspunten
aftekenen en met een priem voorsteken.
Als u een boorapparaat gebruikt:
l 2 mm – max. diepte 10 mm.
Gebruik voor het aftekenen van de
bevestigingspunten de bijgevoegde sjabloon
O
II .
2. Beide bevestigingsplaatjes vastschroeven.
3. Kast met deur ophangen en uitrichten.
De minimumafstand tussen de
kookplaten en de wasemafzuigkap in
acht nemen! Afb. 1.
Page 52
52
3. Met een schroevedraaier
(accuschroevedraaier) de beide
bevestigingsschroeven aandraaien.
4. Indien nodig de muurafdekking inkorten
tot de juiste maat (bijv. afzagen).
Muurafdekking voormonteren met
behulp van de bijgevoegde clips.
Muurafdekking vastschroeven aan de
bovenkast.
5. Netaansluitkabel uit de kast leiden.
6. Buisaansluiting in de bovenkast tot
stand brengen.
– Indien nodig de luchtslang vastmaken
aan de kastbovenzijde –.
7. Vetfilter weer aanbrengen
(zie de gebruiksaanwijzing).
Aanwijzing: de behuizing van de wasemafzuigkap kan binnen in de bovenkast
worden afgeschermd (b.v. met spaanplaat).
Hierbij het volgende in acht nemen:
❑
De tussenbodem mag niet rusten op de
behuizing van de wasemafzuigkap.
❑
Afschermingen niet bevestigen aan de
behuizing.
❑
Zorgen dat e.e.a. toegankelijk is voor de
klantenservice.
Inbouwen in de bovenkast
Uitlijning van de kastdeuren
controleren, indien nodig opnieuw uitlijnen.
1. Vetfilter verwijderen
(zie de gebruiksaanwijzing).
2. Wasemafzuigkap van onderaf in de kast
tillen totdat beide bevestigingspunten
goed zijn vastgeklikt.
❑
Wasemafzuigkap in de kast uitlijnen.
❑
Beide bevestigingsschroeven
voorzichtig vastdraaien.
Controleren of de wasemafzuigkap
stevig is bevestigd in de kast.
Page 53
53
Inbouwen in de bovenkast
❑
Indien de wasemafzuigkap achterin de
kast is gemonteerd, kunnen de
aanslagen voor de uitschuifbare
filterhouder naar voren worden
verschoven.
❑
Hiertoe de schroeven losdraaien, de
aanslagen verschuiven en de schroeven
weer vastdraaien.
2. Handgreep uitlijnen en vastschroeven
op het apparaat.
Luchtafvoer Luchtcirculatie
13,0 13,5
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Gewicht in kg:
Montage van de handgrep:
Op de uitschuifbare filterhouder moet
een handgreep worden gemonteerd.
De handgreep kan een bij het keukenmeubilair passende houten handgreep of
een als extra toebehoren verkrijgbare
handgreep zijn (zie het extra toebehoren op
de laatste pagina).
1. Met de bijgevoegde sjabloon
O
III drie
bevestigingspunten aftekenen op de
houten handgreep en met een priem
voorsteken.
Als u een boorapparaat gebruikt:
l 2 mm – max. diepte 10 mm.
Page 54
54
Verwijderen uit de bovenkast
1. Verbinding met het elektriciteitsnet
verbreken.
2. Buisverbindingen losmaken.
3. Filters verwijderen.
4. Bevestigingsschroeven links en rechts
losdraaien totdat de wasemafzuigkap
niet meer omlaag beweegt.
De wasemafzuigkap niet optillen
tijdens het losdraaien van de schroeven.
5. Wasemafzuigkap kort optillen totdat de
bevestigingsstrips vrijkomen en het
apparaat laten zakken.
Bevestigingsschroeven kunnen
uitsteken. Bij het optillen van de
afzuigkap de filterlade niet met geweld
inschuiven.
6. Voorbereiding voor het opnieuw
inbouwen:
Bevestigingsschroeven links en rechts
aandraaien totdat de strips zijwaarts
uitsteken.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten op een volgens de
voorschriften geïnstalleerd geaard
stopcontact. Het geaarde stopcontact
moet goed bereikbaar worden aangebracht
in de buurt van de wasemafzuigkap.
❑
Het geaarde stopcontact dient te
worden aangesloten op een
afzonderlijke stroomkring.
Elektrische gegevens:
Deze staan op het typeplaatje in de
binnenruimte van het apparaat. Het
typeplaatje vindt u door de filterhouder te
verwijderen.
Bij reparatiewerkzaamheden moet
het apparaat altijd stroomloos worden
gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Bij noodzakelijke vaste aansluiting:
De wasemafzuigkap mag alleen door een
erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten.
In de installatie moet worden voorzien in
een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een
contactopening van meer dan 3 mm en
stroomonderbreking voor alle polen.
Daartoe behoren veiligheidsschakelaars en
-zekeringen.
Deze wasemafzuigkap voldoet aan de EG-
radio-ontstoringsvoorschriften
Page 55
55
Modi di funzionamento
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed i filtri di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ La ventola della cappa aspirante aspira i
vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
interruttore luce/
ventilatore
Filtro estraibile
Descrizione dell'apparecchio
Istruzioni per l’uso:
Modi di funzionamento
Funzionamento ad espulsione d’aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro grassi.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
grasso e odori.
D
Per il funzionamento ad espulsione
d’aria della cappa aspirante, con
contemporaneo funzionamento di
combustioni dipendenti dal camino
(come p. es. apparecchi di riscaldamento a
gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Page 56
56
Precede la prima utilizzazione
Primo impiego:
❑ Questo libretto di istruzioni per l'uso
èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.
Non fiammeggiare pietanze sotto la
cappa aspirante.
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti
con pentole.
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
d’aspirazione.
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
per il montaggio").
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
lampadine avvitate.
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.
Page 57
57
Uso della cappa aspirante
Per eliminare nel modo più efficace i
vapori di cottura:
❑
Accendere la cappa aspirante all'inizio
della cottura.
❑
Spegnere la cappa aspirante solo
alcuni minuti dopo la fine della cottura.
Ventola
acceso/spento
Illuminazione
accesa/spenta
massima potenza
Gradi aspirazione
Ventola
acceso/spento
massima potenza
Pulsante Reset con
indicatore di saturazione per filtro grassi
Gradi aspirazione
Illuminazione
accesa/spenta
Spegnere:
La cappa aspirante può essere spenta in
diversi modi.
Disinserire 1:
❑
Tasto scorrevole su 0 = ventola
disinserita.
Disinserire 2:
❑
Spingere il filtro estraibile nell’interno fino
all’arresto. (Non è necessario spostare
l’interruttore a cursore).
❑
Per la nuova accensione tirare solo il
filtro estraibile.
La cappa aspirante entra in funzione con
la regolazione della ventola ultimamente
selezionata.
Illuminazione:
L'illuminazione può essere usata in qualsiasi
momento, anche quando l'apparecchio è
spento o quando viene spinto dentro l'estraibile del filtro.
Accendere:
❑
Estrarre il filtro estraibile tirandolo per la
maniglia integrata.
❑
Selezionare la regolazione desiderata del
ventola.
Guasti
In caso di eventuali ulteriori informazioni o di
guasti, rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr. FD
Riportare i numeri nello specchietto qui
sopra. I numeri si trovano sulla targhetta
d'identificazione, visibile dopo avere tolto i
filtri, nel vano interno della cappa aspirante.
Page 58
58
Smontaggio e montaggio dei filtri
metallici per grassi:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Estrarre il filtro fino all’arresto.
2. Spingere nell’interno gli arresti del filtro
grassi anteriore e rimuovere il filtro
grassi.
4. Pulire i filtri per grassi.
5. Inserire di nuovo i filtri per grassi.
6. Cancellare l'indicazione .
❑ Premere il tasto .
3. Spingere nell’interno gli arresti del filtro
grassi posteriore e rimuovere il filtro
grassi.
Filtro grassii:
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
❑
Nel funzionamento normale (ogni giorno
da 1 a 2 ore) i filtri metallici per grassi
devono essere lavati 1 volta al mese.
Indicazione di saturazione:
Quando i filtri per grassi sono saturi,
l'indicatore luminoso lampeggia.
Non attendere oltre per lavare i filtri.
❑
Attenzione che i filtri per grassi siano
lavati ad intervalli regolari (ca. ogni
mese).
Pulizia dei filtri metallici per grassi:
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Filtri e manutenzione
Page 59
59
3. Arrestare le linguette sui due lati.
4. Montare i filtri per grassi
(vedi "Smontaggio e montaggio dei filtri
metallici per grassi").
Smontaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi.
2. Premere le linguette sui due lati e
rimuovere il filtro a carbone attivo verso il
basso.
3. Cambio del filtro a carbone attivo:
❑ Il filtro a carbone attivo è in vendita nel
commercio specializzato (vedi
capitolo "Accessori speciali").
❑ Usare solo filtri originali.
Così si garantisce il funzionamento
ottimale.
4. Montare i filtri per grassi.
Smaltimento del filtro a carbone attivo
usato:
❑ I filtri a carbone attivo non contengono
sostanze inquinanti. Essi possono essere
p. es. smaltiti come rifiuti comuni.
Filtri e manutenzione
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a
ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del filtro a
carbone attivo, si previene il pericolo
d’incendio, che può insorgere a causa di
accumulo di calore durante la preparazione
di fritture o arrosti.
Montaggio:
Attenzione: le lampadine alogene devono
essere spente e raffreddate.
1. Smontare i filtri per grassi (vedi
"Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire il filtro a carbone attivo.
Page 60
60
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
panno umido.
❑ Non usare prodotti abrasivi o spugne
dure.
❑ Avvertenza: non usare alcool (spirito)
sulle superfici di plastica. Si potrebbero
formare zone opache.
Attenzione! Arieggiare sufficientemente
la cucina, non usare fiamme libere.
Pulire i tasti di comando solo con una
soluzione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di comando non usare pulitori per
acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
lucidatura.
Non pulire le superfici in acciaio inox
con spugne dure, né con detergenti
contenenti sabbia, soda, acido o cloruro.
Superfici di alluminio, vernice e plastica:
❑ Usare un panno per vetri o un panno in
microfibre morbido che non lascia peli.
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
alcalini.
❑ Non usare prodotti abrasivi.
4. Inserire di nuovo l'anello della lampada.
5. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.
Avvertenza: se l'illuminazione non
funzionasse controllare se le lampadine
sono inserite correttamente.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
Le lampadine alogene accese si
surriscaldano. Anche alcuni minuti dopo
averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un
cacciavite o simile.
3. Sostituire la lampadina alogena
(lampadina alogena commerciale,
12 Volt, max. 20 Watt, attacco G4).
Attenzione: portalampada ad innesto.
Per afferrare la lampadina usare un
panno pulito.
Page 61
61
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 300 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
430 mm, fig. 1.
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.
Page 62
62
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per fumo o per gas di scarico
normalmente utilizzato, oppure in un pozzo,
che serve al deflusso dell'aria di locali, nei
quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).
In caso di scarico in dell’aria in camini per
fumo o per gas di scarico normalmente non
utilizzato, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento ad espulsione
d’aria della cappa aspirante, con
contemporaneo funzionamento di
combustioni dipendenti dal camino
(come p. es. apparecchi di riscaldamento a
gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
In caso di funzionamento ad espulsione
d’aria, è opportuno montare nella cappa
aspirante una valvola antiriflusso, qualora
questa non sia già disponibile nel tubo di
scarico o nella cassetta murale.
Se all'apparecchio non è acclusa una
valvola antiriflusso, questa può essere
acquistata nel commercio specializzato.
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
Prima del montaggio
Funzionamento ad espulsione d’aria
Page 63
63
Prima del montaggio
Rendimento ottimale della cappa
aspirante:
❑
Tubo di scarico corto, liscio.
❑
Il minor numero possibile di gomiti di
tubo.
❑
Massimo diametro possibile del tubo
(meglio ø 150 mm) e grandi gomiti di
tubo.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
❑
Tubi tondi
Tubi di scarico breve:
diametro interno min. 120 mm,
Tubo di scarico lungo:
diametro interno min. 150 mm.
❑
I canali a sezione quadra devono avere
una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
l 120 mm ca. 113 cm
2
l 150 mm ca. 177 cm
2
❑
Giunture con tubi di diametro differente: chiudere con nastro di tenuta.
❑
Nel funzionamento ad espulsione
d’aria provvedere ad una sufficiente
alimentazione d'aria.
Scarico diretto verso dietro:
É possibile nei limiti del pensile solo per i
pensili alti, secondo la grandezza del tubo
di scarico.
❑
Eseguire a tale scopo l'apertura nella
parete posteriore del pensile con
scanalatura per il cavo di alimentazione
elettrico.
Scarico verso l'alto:
Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi
numeri degli
accessori nelle
istruzioni per l'uso.
1. Eseguire l'apertura nel piano superiore del
pensile, con scanalatura per il cavo di
alimentazione elettrico.
– La sagoma di taglio
O
I è acclusa –.
2. Ritagliare il fondo del pensile – se
disponibile – sull'intera larghezza, ad una
profondità di min. 270 mm.
Attacco tubo di scarico l 150 mm:
❑
Fissare il tubo di scarico direttamente al
raccordo di scarico.
Attacco del tubo di scarico l 120 mm:
❑
Fissare l’accluso manicotto di riduzione
all’uscita dell’aria.
I fori all’uscita dell’aria devono essere chiusi ermeticamente.
❑
Fissare il tubo d’espulsione aria al
manicotto di riduzione.
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento ad espulsione d’aria.
Ø133/170
287
m
in. 293
270
600
313
195
min.
435
Page 64
64
Preparazione del pensile
Questa cappa aspirante è prevista per il
montaggio in un pensile con le seguenti
dimensioni:
larghezza: 600 mm
profondità: da 293 a 350 mm
altezza: min. 435 mm.
Per profondità del pensile superiori a
293 mm, la cappa aspirante può essere
spostata indietro, p. es. per permettere il
montaggio di una mensola per le spezie
avanti alla cappa aspirante.
A tal fine appoggiare la sagoma
O
II
spostata adeguatamente più dietro.
La stabilità del pensile deve essere
garantita durante e dopo il montaggio.
Ciò anche in caso di montaggio
all'estremità della riga di mobili.
1. Tracciare rispettivamente due punti di
fissaggio – a destra e a sinistra – sui lati
interni del pensile e praticare con un
punteruolo fori preliminari.
Trapanare:
l 2 mm – max. 10 mm di profondità.
Per tracciare entrambi i punti di
fissaggio usare la sagoma
O
II .
2. Avvitare le due piastrine di fissaggio.
3. Appendere il pensile con la porta e
allineare.
Rispettare la distanza minima tra i
fornelli e la cappa aspirante! Fig. 1.
Page 65
65
3. Avvitare parzialmente con un giravite
(avvitatore a batteria) le due viti di
fissaggio.
4. Accorciare la lista di copertura per la
parete, se necessario, alla misura
richiesta (per es. segarla).
Montare preliminarmente la lista di
copertura per la parete con le accluse
mollette.
Avvitare saldamente la lista di copertura
per la parete al pensile.
5. Estrarre dal pensile il cavo di
allacciamento alla rete.
6. Eseguire il collegamento del tubo nel
pensile.
– Se necessario fissare il tubo flessibile
dell’aria al tetto del pensile –.
7. Inserire di nuovo il filtro grassi
(vedi istruzioni per l’uso).
Avvertenza: la carcassa della cappa
aspirante può essere rivestita all'interno del
pensile (p. es. con pannelli di truciolato).
A tale scopo badare:
❑
che il piano intermedio non venga
poggiato sulla carcassa della cappa
aspirante;
❑
il rivestimento non venga fissato alla
carcassa;
❑
che sia previsto l'accesso per il servizio
assistenza.
Montaggio nel pensile
❑
Allineare la cappa aspirante nel pensile.
❑
Stringere con precauzione le due viti di
fissaggio.
Controllare se la cappa aspirante è
ben fissa nel pensile
Controllare l'allineamento della porta
del pensile, se necessario regolare di
nuovo.
1. Smontare il filtro grassi
(vedi istruzioni per l’uso)
2. Sollevare la cappa aspirante da sotto
all'interno del pensile, finché le due
piastrine di fissaggio si sono agganciate
con certezza.
Page 66
66
Montaggio nel pensile
❑
Se la cappa aspirante dovesse essere
montata spostata indietro nel pensile, gli
arresti per l'estraibile del filtro possono
essere spostati in avanti.
❑
A tale scopo allentare le viti, spostare gli
arresti e stringere di nuovo.
2. Allineare la maniglia integrata ed
avvitarla saldamente all’apparecchio.
Scarico d’aria Ricircolo d’aria
13,0 13,5
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
Peso in kg:
Montaggio della maniglia integrata:
Sul filtro estraibile deve essere già
montata una maniglia integrata.
La maniglia integrata può essere un listello
in legno previsto per il mobile da cucina,
oppure un listello a maniglia da richiedere
come accessorio speciale (vedi accessori
speciali all’ultima pagina).
1. Con l'acclusa sagoma
O
III , tracciare tre
punti di fissaggio sul listello di legno e
praticare fori preliminari con un
punteruolo.
Trapanare:
l 2 mm – max. 10 mm di profondità.
Page 67
67
Smontaggio dal pensile
1. Staccare l'alimentazione elettrica.
2. Staccare il tubo.
3. Smontare i filtri.
4. Svitare le viti di fissaggio a sinistra e a
destra, finché la cappa aspirante non si
abbassa più.
Allacciamento elettrico
La cappa aspirante deve essere collegata
solo ad una presa con contatto di terra
installata a norma. Installare la presa con
contatto di terra in luogo possibilmente
accessibile, in prossimità della cappa
aspirante.
❑
La presa con contatto di terra dovrebbe
essere collegata attraverso un circuito
elettrico indipendente.
Dati elettrici:
Si trovano sulla targhetta d'identificazione,
- nel vano interno dell'apparecchio - dopo
avere rimosso la cornice del filtro.
Per le riparazioni togliere sempre la
corrente all'apparecchio.
Lunghezza del cavo di alimentazione:
1,30 m.
In caso di necessitá di collegamento
fisso:
La cappa aspirante deve essere allacciata
solo da un elettroinstallatore autorizzato
dalla competente azienda di distribuzione
dell'energia elettrica.
Nell'impianto domestico deve essere
previsto un dispositivo di separazione.
Sono ritenuti dispositivi d'installazione gli
interruttori con un'apertura tra i contatti
superiore a 3 mm e con una apertura su
tutti i poli. Rientrano tra questi gli interruttori
automatici ed i relè.
Questa cappa aspirante è conforme alle
norme CEE per la schermatura contro i
radiodisturbi.
Non sollevare la cappa aspirante
quando si svitano le viti di fissaggio.
5. Sollevare un poco la cappa aspirante,
finché le piastrine di fissaggio si
sganciano, e abbassare l'apparecchio.
Le viti di fissaggio possono
sporgere. Non spingere nell’interno con
forza il filtro estraibile quando si solleva
la cappa aspirante.
6. Preparazione per il successivo
montaggio:
avvitare le viti di fissaggio a sinistra e a
destra, finché le piastrine divergono
lateralmente.
Page 68
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de
restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo
«Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros antigrasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
de los alimentos.
Interruptor
Iluminación/ Ventilador
Cajón de filtro
extraíble
Descripción del aparato
Instrucciones para el uso:
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los evacúa hacia el exterior, haciéndolos
pasar previamente a través del filtro
antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ La cocina queda así prácticamente libre
de grasa y olores.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de una
chimenea (por ejemplo calefacciones de
gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa
(0,04 mbares).
68
Page 69
69
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato:
❑ Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.
No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
!suben!
Las llamas de los quemadores de gas
de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente.
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).
Placas de cocción de gas /
Cocinas de gas
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
❑ Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario
posterior.
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).
La presente campana extractora sólo
es adecuada para uso doméstico.
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.
Page 70
70
Manejo de la campana extractora
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑
Conectando la campana extractora al
comenzar a trabajar.
❑
Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Conexión /
Desconexión del ventilador
Conexión / Desconexión
de la iluminación
Escalón intensivo
Escalones de potencia del ventilador
Conexión /
Desconexión del ventilador
Escalón intensivo
Tecla de reposición
(Reset) con indicación
del grado de saturación del filtro antigrasa
Escalones de potencia del ventilador
Conexión / Desconexión
de la iluminación
Desconectar el ventilador:
La campana extractora se puede
desconectar de diferentes modos.
Desconectar 1:
❑
Poner el interruptor corredizo a 0, con lo
que el ventilador queda desconectado.
Desconectar 2:
❑
Cerrar el cajón-filtro hasta el tope (el
interruptor corredizo queda como
elegido).
❑
Para volver a conectar la campana
extractora sólo hay que extraer la
campana de su alojamiento.
El aparato se pone en marcha,
trabajando con el ventilador en la
posición que se había seleccionada
con anterioridad.
Iluminación:
La iluminación se puede conectar en
cualquier momento, incluso si el ventilador
está desconectado o la campana
extractora replegada en su alojamiento.
Conectar el ventilador:
❑
Extraer la campana extractora de su
alojamiento en el armario asiéndola del
tirador.
❑
Seleccionar el escalón de funcionamiento
deseado.
Averías y perturbaciones
En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y los distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD
Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de características que se encuentra en el interior de
la campana extractora, y a la que se accede tras desmontar los filtros.
Page 71
71
Desmontar y montar los filtros antigrasa
metálicos:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desplegar completamente el cajón de
filtro extraíble, hasta el tope.
2. Presionar los pulsadores de
enclavamiento en el filtro antigrasa
delantero; retirar el filtro antigrasa.
4. Limpiar los filtros.
5. Montar los filtros limpios en su sitio.
6. Borrar la de la pantalla de
visualización.
❑ Pulsar la tecla .
3. Presionar los pulsadores de
enclavamiento del filtro trasero; retirarlo.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
antiinflamable.
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
❑
Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el filtro
antigrasa metálico tiene que limpiarse
una vez a mes.
Indicación del grado de
saturación de grasa del filtro:
En caso de estar saturado el filtro, se
ilumina el correspondiente indicador de
saturación.
En tal caso deberá limpiarse el filtro de la
grasa acumulada.
❑
Preste atención a la limpieza regular de
los filtros antigrasa metálicos (aprox. una
vez al mes).
Limpieza del filtro antigrasa metálico:
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.
Importante:
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Page 72
72
3. Enclavar las lengüetas de sujeción en
ambos lados del filtro.
4. Montar los filtros antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
Desmontar el filtro de carbón activo:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1. Desmontar los filtros antigrasa.
2. Oprimir las lengüetas de sujeción por
ambos lados y retirar el filtro de carbón
activo hacia abajo.
3. Sustituir el filtro de carbón activo:
❑
El filtro de carbón activo puede
adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios
opcionales).
❑
Utilizar sólo filtros originales del
Fabricante.
De este modo se cumplen las normas
y disposiciones de seguridad vigentes, asegurando un funcionamiento
óptimo.
4. Montar los filtros antigrasa.
Evacuación del filtro de carbón activo
usado:
❑
Los filtros de carbón activo no incorporan ningún tipo de material o substancia
tóxica o nociva. Por esta razón pueden
evacuarse conjuntamente con los desechos domésticos (cubo de basura).
Filtros y mantenimiento
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Montar el filtro:
¡Atención! Las lámparas halógenas tienen
que estar desconectadas y frías.
1.
Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2.
Montar el filtro de carbón activo.
Page 73
73
Limpieza y cuidados
4. Colocar el cristal protector en su
emplazamiento y encajarlo.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Advertencia: En caso de no funcionar la
iluminación de la campana, verificar si se
han montado las lámparas correctas.
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
Las lámparas halógenas alcanzan
durante su funcionamiento unas elevadas
temperaturas. Por ello existe peligro de
quemaduras incluso algún tiempo después
de haberlas desconectado.
2. Extraer el cristal protector del emplazamiento con ayuda de un destornillador o
cualquier objeto semejante.
3. Sustituir la lámpara halógena por una
lámpara halógena corriente, 12 V, máx.
20 W, base G 4).
Atención: Portalámparas con
acoplamiento de clavijas. Para retirar la
lámpara, sujetarla con un paño limpio.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
No utilizar agentes o esponjas abrasivos.
❑ Atención: No limpiar las superficies y
elementos de plástico con alcohol de
quemar, dado que podrían producirse
zonas o puntos de color mate.
Atención:
Procurar una buena ventilación de
la cocina. ¡No trabajar con llamas abiertas!
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
mando desplazable!
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
suave, no abrasivo.
❑ Limpiar el metal sólo en dirección al pulido.
¡No limpiar las superficies de acero
inoxidable con esponjas abrasivas!
¡No emplear detergentes que contengan
arena, sosa, ácidos o cloruro!
Superficies de aluminio y plástico:
❑ Utilizar sólo paños suaves para limpieza de
ventanas, libres de pelusas o paños de
microfibra.
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
❑ No utilizar agentes frotadores.
Page 74
74
Instrucciones de montaje: – Advertencias importantes
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
cocinas de gas:
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
300 mm.
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 430 mm (Fig. 1).
Page 75
75
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de la
correspondiente pared.
D
El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles de
ventilación de locales con hogares.
En caso de evacuación del aire al
exterior, deberán observarse
estrictamente las normas y
disposiciones locales vigentes al
respecto.
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Esto se puede lograr a través del libre
acceso del aire de combustión a través de
unas aberturas sin posibilidad de cierre ni
bloqueo, por ejemplo puertas, ventanas,
cajas murales para alimentación y
evacuación de aire u otras medidas técnicas
como bloqueos recíprocos.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y valoraciones
a este respecto siempre habrá que tener en
cuenta todo el conjunto del sistema de
ventilación existente en la vivienda. Esta regla
no es válida para las cocinas y placas de
cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si la campana extractora trabaja con sistema de
evacuación del aire al exterior, deberá
montarse una válvula antirretorno, en caso de
no estar ésta ya incorporada en el tubo de
evacuación del aire o en la caja mural.
En caso de no incorporar la presente campana extractora dicha válvula antirretorno, la
podrá adquirir en el comercio especializado.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Antes del montaje
Funcionamiento con evacuación del aire al exterior
Page 76
76
Antes del montaje
Optima potencia de la campana
extractora:
❑
Tubo de evacuación corto y liso.
❑
Menor número de codos posible.
❑
Usar tubos de gran diámetro
(preferentemente con diámetro de
150 mm) y codos de gran tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
❑
Tubos redondos
Tubo de evacuación corto:
Diámetro interior mínimo de 120 mm,
Tubo de evacuación más largo:
Diámetro interior mínimo de 150 mm.
❑
Los canales planos deberán poseer una
sección interior equivalente a la de los
tubos redondos.
No deben presentar ángulos
demasiado agudos.
Diámetro 120 mm, aprox 113 cm
3
Diámetro 150 mm, aprox 177 cm3.
❑
En caso de usar tubos con diferentes
diámetros: Colocar una tira de junta.
❑
Al trabajar con sistema de
evacuación del aire al exterior:
Procurar una suficiente alimentación de
aire.
Evacuación del aire directamente
hacia atrás:
Esta opción sólo se puede practicar en el
interior de armarios altos, en función del
tamaño del tubo de evacuación del aire.
❑
Para ello deberá practicarse una abertura en el panel posterior del armario, con
la correspondiente entalladura para el
cable de conexión a la red eléctrica.
El kit de montaje
completo, así como los
filtros de repuesto, se
pueden adquirir en el
comercio especializado.
Las referencias
correspondientes figuran
al final de estas instrucciones de uso.
1. Practicar para ello una abertura apropiada, con una entalladura para el cable de
conexión a la red.
– La plantilla
O
I se encuentra adjunta a
las instrucciones de montaje –.
2. En caso de incorporar el armario un
fondo, escotar el fondo en toda su
anchura en una profundidad mínima de
270 mm.
Acoplamiento del tubo de
evacuación de 150 mm de diámetro:
❑
Fijar el tubo de evacuación del aire directamente en la tubuladura de
evacuación.
Conexión del tubo de evacuación
del aire de 120 mm de diámetro:
❑
Montar el tubo reductor suministrado con el
aparato en la salida de aire.
Los agujeros en la salida de aire tienen
que estar sellados.
❑
Empalmar el tubo de evacuación en el
tubo reductor.
Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)
❑ Filtro de carbón activo en caso de no
existir la posibilidad de trabajar con
evacuación del aire hacia el exterior.
Evacuación del aire al exterior, hacia
arriba:
min. 293
Ø133/170
2
8
7
3
1
3
195
0
7
2
600
min.
435
Page 77
77
Preparar el armario superior
Esta campana extractora ha sido diseñada para su montaje en un armario superior
con las siguientes medidas:
Anchura: 600 mm
Profundidad: 293 a 350 mm
Mínima altura: 435 mm.
En caso de montar la campana en un
armario con una profundidad superior a
los 293 mm, la campana se puede despla-
zar hacia atrás, aprovechando el espacio
para colocar, por ejemplo, tarros de especias.
Desplazar a tal efecto la plantilla
O
II en
consecuencia hacia atrás.
La estabilidad del armario tiene que
estar asegurada en todo momento tanto
durante como después del montaje de la
campana, también en el caso de
montaje al final de una fila de muebles.
1. Marcar dos puntos de fijación por cada
lateral, en el interior del armario.
Perforarlos con un buril.
En caso de practicar los agujeros con la
taladradora:
Broca de 2 mm y una profundidad
máxima de perforación de 10 mm.
Para marcar los puntos de fijación
deberá emplearse la plantilla
O
II .
2. Fijar las placas de sujeción.
3. Montar el armario con la puerta.
Alinearlo.
¡Observar la distancia mínima de
seguridad entre la placa de cocción y la
campana extractora! Fig. 1.
Page 78
78
3. Introducir los tornillos de fijación y
apretarlos levemente con un
destornillador eléctrico.
4. Adaptar el revestimiento mural a las
medidas necesarias (cortándolo con
una sierra, por ejemplo).
Premontar el revestimiento mural con
ayuda de los clips de sujeción
suministrados con el aparato.
Atornillar el revestimiento mural al
cuerpo del armario superior.
5. Conducir el cable de conexión a la red
eléctrica fuera del armario.
6. Acoplar los tubos al armario superior.
– En caso necesario, fijar el tubo flexible
a la parte superior (cubierta) del armario
superior –.
7. Montar el filtro antigrasa en su sitio
(véanse las instrucciones de uso).
Nota: El cuerpo de la campana extractora
se puede revestir por ejemplo con placas
de aglomerado de virutas.
Para ello deberá observarse lo siguiente:
❑
El entrepaño no debe apoyarse sobre el
cuerpo de la campana extractora.
❑
No fijar los materiales de revestimiento
sobre el cuerpo de la campana.
❑
Asegurar la facilidad de acceso para la
realización de los trabajos de
mantenimiento.
Montaje de la campana en el armario superior
❑
Alinear la campana extractora estando
montada en el armario.
❑
Apretar cuidadosamente ambos
tornillos de sujeción.
¡Verificar el asiento firme de la
campana en el armario!
Verificar la posición de la puerta del
armario. En caso necesario, alinearla de
nuevo.
1. Retirar el filtro antigrasa
(véanse las instrucciones de uso).
2. Introducir la campana extractora en el
armario desde abajo, hasta que las lengüetas de fijación encajen firmemente.
Page 79
79
Montaje de la campana en el armario superior
❑
En caso de montar la campana en el
armario superior en posición desplazada
hacia atrás, se pueden desplazar los
topes del cajón de filtro extraíble hacia
adelante.
❑
Para esto, soltar los tornillos, desplazar
los topes hacia adelante y volver a
apretar los tornillos.
2. Alinear el tirador y atornillarlo al cuerpo
del aparato
Evacuación del
aire al exterior
Recirculación del
aire
13,0 13,5
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Peso en kg:
Montaje del tirador:
En la campana extractora telescópica
hay que montar un tirador.
Este tirador puede ser un listón de madera
que haga juego con los muebles de
cocina, o un accesorio opcional (véase la
lista de accesorios opcionales de la última
página de las presentes instrucciones).
1. Marcar tres puntos de fijación en el
listón de madera con ayuda de la plantilla
O
III ). Perforarlos con el buril. (Fig.15).
En caso de practicar los agujeros con la
taladradora:
Broca de 2 mm y una profundidad
máxima de perforación de 10 mm.
Page 80
80
Desmontar la campana
extractora del armario superior
Conexión eléctrica
La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de
puesta a tierra. La toma de corriente deberá
encontrarse o montarse lo más cerca posible
de la campana.
❑
La toma de corriente con puesta a tierra
deberá conectarse a través de un
circuito de corriente propio.
Datos para la conexión eléctrica:
Figuran en la placa de características del
aparato, a la que se puede acceder tras
desmontar el marco del filtro - en el interior del
aparato.
En caso de reparación de la campana,
deberá desconectarse siempre el aparato de la
red eléctrica, antes de iniciar los trabajos correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
En caso de necesitar una conexión fija a la
red eléctrica:
El aparato sólo deberá ser conectado a la red
eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la zona.
Como dispositivo de separación se admiten
interruptores con una abertura de contacto
superior a 3 mm y desconexión de todas las
fases. Esto incluye interruptores LS y
contactores.
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
1. Desempalmar la conexión a la red
eléctrica.
2. Desacoplar los tubos de evacuación del
aire.
3. Desmontar el filtro.
4. Soltar los tornillos de fijación de los
laterales izquierdo y derecho, hasta que la
campana extractora no baje más.
¡No levantar la campana extractora
al soltar los tornillos de fijación!
5. Levantar brevemente la campana
extractora hasta que desenclaven las
lengüetas de fijación. Retirar la campana
hacia abajo.
Los tornillos de sujeción pueden
sobresalir. Al alzar la campana
extractora, no replegar violentamente el
cajón del filtro extraíble.
6. Preparativos para volver a montar la
campana extractora:
Girar los tornillos de fijación de los
laterales izquierdo y derecho hacia
adentro, hasta que las lengüetas de
fijación se desplieguen lateralmente.
Page 81
81
Τρποι λειτουργίας
Αυτ µπορεί να επιτευχθεί, ταν χάρη σε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτες, παράθυρα και σε συνδυασµ µε
πλαίσιο εντοιχισµού εισδου/εξδου αέρα
ή χάρη σε άλλα τεχνικά µέτρα, πως
αµοιβαία ασφάλιση ή παρµοια, ο αέρας
καύσης µπορεί να εισρέει κατπιν
ανεµπδιστα.
Σε µη επαρκή αέρα παροχής υφίσταται
κίνδυνος δηλητηρίασης απ
επαναρροφώµενα αέρια καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση της οριακής τιµής.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικς
αερισµς της κατοικίας. Για τη λειτουργία
συσκευών µαγειρέµατος, π.χ.
σκαφοειδούς εστίας µαγειρέµατος και
κουζίνας αερίου δεν βρίσκει εφαρµογή ο
καννας αυτς.
Αν ο απορροφητήρας κουζίνας
χρησιµοποιείται στη λειτουργία
ανακύκλωσης αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίς περιορισµ.
Λειτουργία ανακύκλωσης αέρα:
❑
Γι α τη λειτουργία αυτή πρέπει να
τοποθετηθεί στον απορροφητήρα ένα
φίλτρο ενεργού άνθρακα (βλ. στην
παράγραφο «Φίλτρα και συντήρηση»).
Ολκληρο το σετ τοποθέτησης
καθώς και τα εφεδρικά φίλτρα µπορείτε
να τα προµηθευτείτε απ τα ειδικά
καταστήµατα.
Τους αντίστοιχους κωδικούς
εξαρτηµάτων θα τους βρείτε στο τέλος
αυτών των οδηγιών χρήσης.
❑
Οι ατµοί της κουζίνας απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ τα φίλτρα λιπών και
ενεργού άνθρακα και οδηγούνται πάλι
στην κουζίνα.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών της
κουζίνας.
❑
Το φίλτρο ενεργού άνθρακα συγκρατεί
τις οσµηρές ουσίες.
Αν δεν τοποθετηθεί φίλτρο ενεργού
άνθρακα, δεν µπορούν να προσδεθούν οι
οσµηρές ουσίες του ατµού της κουζίνας.
∆ιακπτης
Φώς/Αεριστήρας
Συρµενο φίλτρο
Περιγραφή της συσκευής
Οδηγίες χρήσεως
Τρποι λειτουργίας
Λειτουργία απορρφησης ακάθαρτου
αέρα:
❑
Οι ατµοί της κουζίνας απορροφούνται
απ τον αεριστήρα του απορροφητήρα,
καθαρίζονται απ το φίλτρο λιπών και
καταλήγουν στο ύπαιθρο.
❑
Το φίλτρο λιπών προσλαµβάνει τα
λιπαρά συστατικά των ατµών της
κουζίνας.
❑
Η κουζίνα παραµένει σε γενικές
γραµµές ελεύθερη απ λίπη και οσµές.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του απορροφητήρα
κουζίνας και την ταυτχρονη λειτουργία
εγκαταστάσεων πυράς, των οποίων ο
καπνς πρέπει να εξέρχεται µέσω
καπνοδχου (πως π.χ. συσκευές
θέρµανσης µε αέριο, πετρέλαιο ή
κάρβουνο, θερµοσίφωνα, συσκευές
θέρµανσης νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στις εστίες πυράς.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάς δεν
υπερβεί τα 4 Pa (0,04 mbar).
Page 82
82
Πριν την πρώτη χρήση
Σπουδαίες υποδείξεις:
❑ Tο παρν εγχειρίδιο οδηγιών χρήσης
ισχύει για διάφορα µοντέλα της
συσκευής. Eνδέχεται ορισµένα
µεµονωµένα χαρακτηριστικά του εξοπλισµού που περιγράφονται να µην
αφορούν τη δική σας συσκευή.
❑ Αυτς ο απορροφητήρας κουζίνας
ανταποκρίνεται στους σχετικούς
κανονισµούς ασφαλείας.
Οι επισκευές επιτρέπεται να
εκτελούνται µνον απ τους ειδικούς.
$ταν δεν γίνονται σωστά οι επισκευές,
είναι δυνατν να προκύψουν σοβαρές
ζηµιές για τον χρήστη.
Μην παρασκευάζετε ποτέ φλαµπέ
φαγητών κάτω απ τον απορροφητήρα
κουζίνας.
Κίνδυνος να πάρει φωτιά το φίλτρο
! λιπών απ τις ανερχµενες φλγες.
Οι εστίες πρέπει να είναι πάντοτε
καλυµµένες απ τα µαγειρικά σκεύη.
Η λειτουργία του απορροφητήρα
κουζίνας πάνω απ εστία φωτιάς µε
στερεά καύσιµα (κάρβουνα, ξύλα κ.τ.ο.)
επιτρέπεται µνον κάτω απ ορισµένες
προϋποθέσεις (βλ. οδηγίες τοποθέτησης).
Σκαφοειδείς βάσεις εστιών αερίου /
Κουζίνες αερίου
Μη λειτουργείτε λες τις εστίες
αερίου ταυτχρονα για περισστερο
χρνο (το πολύ επί 15 λεπτά) στη µέγιστη
θερµική φρτωση, διαφορετικά υπάρχει
κίνδυνος εγκαυµάτων σε περίπτωση
επαφής των επιφανειών του περιβλήµατος
ή αντίστοιχα κίνδυνος βλάβης του
απορροφητήρα.
Κατά τη λειτουργία του απορροφητήρα
πάνω απ βάση εστιών αερίου πρέπει σε
ταυτχρονη λειτουργία τριών και άνω
εστιών αερίου να ρυθµίστεί ο
απορροφητήρας στη µέγιστη βαθµίδα.
❑ Προτού χρησιµοποιήσετε την καινούρ-
για συσκευή, διαβάστε µε προσοχή τις
οδηγίες χρήσης. Περιέχουν σηµαντικές
πληροφορίες για την ασφάλειά σας
καθώς και για τη χρήση και τη συντήρηση της συσκευής.
❑ Φυλάξτε καλά το εγχειρίδιο οδηγιών
χρήσης και εγκατάστασης ενδεχοµένως
για κάποιον επµενο χρήστη.
Aν έχει πάθει ζηµία η συσκευή, δεν
επιτρέπεται να τη χρησιµοποιήσετε.
Η σύνδεση στο δίκτυο του ηλεκτρικού
ρεύµατος και η θέση σε λειτουργία για
πρώτη φορά επιτρέπεται να διεξαχθούν
µνον απ τον ειδικ.
Αν το καλώδιο σύνδεσης αυτής της
συσκευής είναι φθαρµένο, αυτ πρέπει να
αντικατασταθεί απ τον κατασκευαστή ή
απ την υπηρεσία τεχνικής εξυπηρέτησης
πελατών ή απ παρµοια ειδικευµένο
πρσωπο, για να αποφεύγεται ο κίνδυνος.
Αποσύρετε τα υλικά συσκευασίας
σύµφωνα µε τους κανονισµούς (βλ.
οδηγίες τοποθέτησης).
Αυτς ο απορροφητήρας προορίζεται
µνο για οικιακή χρήση.
Χρησιµοποιείτε τον απορροφητήρα
κουζίνας µνον, ταν έχουν τοποθετηθεί
και βιδωθεί οι λαµπτήρες.
Οι καµµένοι λαµπτήρες θα πρέπει να
αλλάζονται αµέσως, ούτως ώστε να
αποφεύγεται η υπερφρτωση των
υπολοίπων λαµπτήρων.
Μην χρησιµοποιείτε ποτέ τον
απορροφητήρα κουζίνας χωρίς φίλτρο
λιπών.
Λίπη ή λάδια, τα οποία έχουν
υπερθερµανθεί, είναι δυνατν να
αναφλεχθούν εύκολα.
Γι α τον λγο αυτ τα φαγητά µε λίπος ή
λάδι, π.χ. πατάτες τηγανητές, πρέπει να
µαγειρεύονται µνον υπ επίβλεψη.
Page 83
83
Χειρισµς του απορροφητήρα κουζίνας
Οι ατµοί κουζίνας µπορούν να
απορροφηθούν µε τον πλέον
αποτελεσµατικτερο τρπο:
❑
θέτοντας τον αεριστήρα σε λειτουργία
κατά την έναρξη του µαγειρέµατος και.
❑
θέτοντας τον αεριστήρα εκτς
λειτουργίας αφού παρέλθουν µερικά
λεπτά απ τη λήξη του µαγειρέµατος.
Αεριστήρες
On / Off
Φωτισµς
On / Off
Εντατική βαθµίδα
Βαθµίδες αεριστήρων
Αεριστήρες
On / Off
Εντατική βαθµίδα Πλήκτρο Reset
µε ένδειξη
κορεσµού για το
φίλτρο λιπών
Βαθµίδες αεριστήρων
Φωτισµς
On / Off
Θέση εκτς λειτουργίας:
Ο απορροφητήρας µπορεί να τεθεί κατά
διαφρους τρπους εκτς λειτουργίας.
Θέση εκτς λειτουργίας, τρπος 1:
❑
Φέρνετε τον συρταρωτ διακπτη στο 0
– αεριστήρας.
Θέση εκτς λειτουργίας, τρπος 2:
❑
Σπρώχνετε τη συρµενη υποδοχή
ατµού µε φίλτρο µέχρι το τέρµα προς
τα µέσα (ο συρταρωτς διακπτης
παραµένει στην επιλεγµένη θέση).
❑
Γι α την εκ νέου θέση σε λειτουργία
τραβήξτε µνον την συρµενη υποδοχή
ατµού µε φίλτρο προς τα έξω.
Ο απορροφητήρας ξεκινά µε την
τελευταία επιλεγµένη ρύθµιση του
αεριστήρα.
Φωτισµς:
Ο φωτισµς µπορεί να χρησιµοποιηθεί ανά
πάσα στιγµή, ακµα κι ταν η συσκευή δεν
βρίσκεται σε λειτουργία ή η συρµενη
υποδοχή ατµού µε φίλτρο δεν είναι
τραβηγµένη προς τα έξω.
Θέση του αεριστήρα σε λειτουργία:
❑
Τραβάτε τη συρµενη υποδοχή ατµού
µε φίλτρο στη λαβή της προς τα έξω.
❑
Επιλέγετε την επιθυµητή ρύθµιση του
αεριστήρα.
Βλάβες
Σε περίπτωση που έχετε τυχν απορίες ή
ταν παρουσιαστούν βλάβες, πρέπει να
καλέσετε την Υπηρεσία Τεχνικής
Εξυπηρέτησης Πελατών.
(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής
Εξυπηρέτησης Πελατών).
Κατά την κλήση παρακαλείσθε να δώσετε
τους εξής αριθµούς:
Αριθµς Ε FD
Αναγράψτε τους αριθµούς στα παραπάνω
σηµεία. Οι αριθµοί βρίσκονται στην
πινακίδα τύπου στον εσωτερικ χώρο του
απορροφητήρα και µπορείτε να τους
δείτε, αφού αφαιρέσετε το πλέγµα του
φίλτρου.
Page 84
84
Φίλτρα και συντήρηση
Φίλτρα λιπών:
Γι α την πρσληψη των λιπαρών
συστατικών του ατµού της κουζίνας έχουν
τοποθετηθεί στη συσκευή µεταλλικά
φίλτρα λιπών.
Τα φύλλα των φίλτρων αποτελούνται απ
µέταλλο που δεν καίγεται.
Προσοχή:
Με την αύξηση του κορεσµού των
φίλτρων µε κατάλοιπα που περιέχουν
λίπος, αυξάνεται η δυναττητα ανάφλεξης
αυτού και µπορεί να εµποδίζεται η
λειτουργία του απορροφητήρα.
Σηµαντικ:
Καθαρίζοντας έγκαιρα τα µεταλλικά
φίλτρα λιπών, προλαµβάνετε τον κίνδυνο
πυρκαϊάς, ο οποίος µπορεί να προκύψει
απ τη θερµική συµφρηση κατά το
τηγάνισµα σε φριτέζα ή τηγάνι.
❑ Σε κανονική λειτουργία (1 έως 2 ώρες
ηµερησίως) τα µεταλλικά φίλτρα λιπών
πρέπει να καθαρίζονται 1 φορά κάθε
µήνα.
Ένδειξη κορεσµού των φίλτρων:
Σε περίπτωση κορεσµού των φίλτρων
λιπών αναβοσβήνει η φωτεινή ένδειξη.
Το αργτερο ττε πρέπει να καθαρίσετε τα
φίλτρα λιπών.
❑ Προσέχετε να καθαρίζονται τακτικά τα
φίλτρα λιπών (περ. 1 φορά κάθε µήνα).
Καθαρισµς των µεταλλικών φίλτρων
λιπών:
❑ Μπορείτε να καθαρίσετε τα φίλτρα
πλένοντάς τα στο πλυντήριο πιάτων,
πράγµα το οποίο µως είναι δυνατν να
προκαλέσει ελαφρύ ξεθώριασµα των
φίλτρων.
Σηµαντικ:
Μεταλλικά φίλτρα λιπών, τα οποία
έχουν κορεσθεί ισχυρά, δεν πρέπει να
πλένονται στο πλυντήριο πιάτων µαζί
µε σκεύη.
❑ Σε περίπτωση καθαρισµού των φίλτρων
στο χέρι, τοποθετείτε τα φίλτρα µέσα
σε καυτ διάλυµα απορρυπαντικού,
ούτως ώστε να µαλακώσουν οι ρύποι.
Κατπιν βουρτσίζετε τα φίλτρα, τα
ξεπλένετε καλά και τ' αφήνετε να
στραγγίσουν.
Αφαίρεση και τοποθέτηση των µεταλλικών
φίλτρων λιπών:
Προσοχή: Οι λαµπτήρες αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Τραβήξτε το συρµενο φίλτρο µέχρι το
τέρµα προς τα έξω.
2. Πατήστε τα κουµπώµατα στο
εµπρσθιο φίλτρο λιπών προς τα µέσα
και αφαιρέστε το φίλτρο λιπών.
4. Καθαρίζετε τα φίλτρα λιπών.
5. Τοποθετείτε τα καθαρισµένα φίλτρα
λιπών πάλι στη συσκευή.
6. Σβήνετε την ένδειξη .
❑
Πατάτε το πλήκτρο .
3. Πατήστε τα κουµπώµατα στο οπίσθιο
φίλτρο λιπών προς τα µέσα και
αφαιρέστε το φίλτρο λιπών.
Page 85
85
3. Ασφαλίζετε τις γλώσσες και απ τις δύο
πλευρές.
4. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών (βλ. στην παράγραφο "Αφαίρεση
και τοποθέτηση των µεταλλικών
φίλτρων λιπών").
Aφαίρεση του φίλτρου ενεργού άνθρακα:
Προσοχή: Οι λαµπτήρες αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιέζετε τις γλώσσες και απ τις δύο
πλευρές προς τα µέσα και αφαιρείτε το
φίλτρο ενεργού άνθρακα, τραβώντας
το προς τα κάτω.
3. Αλλαγή του φίλτρου ενεργού άνθρακα:
❑ Το φίλτρο ενεργού άνθρακα
µπορείτε να το προµηθευτείτε απ
τα ειδικά καταστήµατα (βλ. ειδικά
εξαρτήµατα).
❑ Χρησιµοποιείτε µνον αυθεντικά
φίλτρα.
Έτσι εξασφαλίζεται η σωστή
λειτουργία της συσκευής.
4. Τοποθετείτε στη συσκευή τα φίλτρα
λιπών.
Απσυρση του παλιού φίλτρου ενεργού
άνθρακα:
❑ Τα φίλτρα ενεργού άνθρακα δεν
περιέχουν βλαβερές ουσίες. Μπορείτε
π.χ. να τα αποσύρετε ως απορρίµµατα
της κατηγορίας "Υπλοιπα
απορρίµµατα".
Φίλτρα και συντήρηση
Φίλτρο ενεργού άνθρακα:
Γι α τη συγκράτηση των οσµηρών ουσιών
κατά τη λειτουργία ανακύκλωσης αέρα.
Προσοχή:
Με την αύξηση του κορεσµού των
φίλτρων µε κατάλοιπα που περιέχουν
λίπος, αυξάνεται η δυναττητα ανάφλεξης
αυτού και µπορεί να εµποδίζεται η
λειτουργία του απορροφητήρα.
Σηµαντικ:
Με την έγκαιρη αλλαγή του φίλτρου
ενεργού άνθρακα προλαµβάνεται ο
κίνδυνος πυρκαϊάς, ο οποίος µπορεί να
προκύψει λγω συµφρησης της
θερµτητας κατά το τηγάνισµα ή ψήσιµο.
Τοποθέτηση:
Προσοχή: Οι λαµπτήρες αλογνου πρέπει
να είναι σβηστοί και να έχουν κρυώσει.
1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην
παράγραφο "Αφαίρεση και τοποθέτηση
των µεταλλικών φίλτρων λιπών").
2. Τοποθετείτε στη συσκευή το φίλτρο
ενεργού άνθρακα.
Page 86
86
Καθαρισµς και περιποίηση
Αποµονώνετε τον απορροφητήρα
κουζίνας απ το ηλεκτρικ ρεύµα
τραβώντας το φις απ την πρίζα ή
αντίστοιχα κατεβάζοντας την ασφάλεια.
❑
Κατά τον καθαρισµ των φίλτρων λιπών
καθαρίζετε το λίπος που έχει επικαθίσει
στα προσιτά για σας τµήµατα του
περιβλήµατος της συσκευής.
Έτσι αντιµετωπίζεται ο κίνδυνος
πυρκαϊάς και διατηρείται η οµαλή
λειτουργία της συσκευής.
❑
Γι α τον καθαρισµ του απορροφητήρα
κουζίνας χρησιµοποιείτε ζεστ διάλυµα
απορρυπαντικού ή ένα ήπιο µέσο
καθαρισµού τζαµιών.
❑
Μην ξύνετε ξεραµένους ρύπους, αλλά
µαλακώστε τους µε βρεγµένο πανί.
❑
Μη χρησιµοποιείτε διαβρωτικά µέσα
ούτε σφουγγάρια που προκαλούν
αµυχές.
❑
Υπδειξη: Μη χρησιµοποιείτε αλκολη
(οινπνευµα) για τον καθαρισµ των
πλαστικών επιφανειών, διτι θα
µπορούσαν να προκύψουν θαµπά
σηµεία.
Προσοχή! Αερίζετε επαρκώς την
κουζίνα και αποφεύγετε την ανοιχτή
φλγα.
Καθαρίζετε τα πλήκτρα χειρισµού µνο
µε διάλυµα ήπιου απορρυπαντικού πιάτων
και µε ένα µαλακ, βρεγµένο πανί.
Μη χρησιµοποιήσετε για τα πλήκτρα
χειρισµού απορρυπαντικ για ανοξείδωτο
χάλυβα.
Επιφάνειες απ ανοξείδωτο χάλυβα:
❑
Χρησιµοποιείτε ένα ήπιο, µη διαβρωτικ
απορρυπαντικ για επιφάνειες απ
ανοξείδωτο χάλυβα.
❑
Καθαρίζετε µνο στην κατεύθυνση
τριψίµατος των επιφανειών.
Μην καθαρίζετε τις επιφάνειες απ
ανοξείδωτο χάλυβα µε σφουγγάρια που
προκαλούν αµυχές ούτε µε µέσα
καθαρισµού που περιέχουν άµµο, σδα,
οξέα ή χλώριο!
Αλουµινένιες επιφάνειες:
❑ Χρησιµοποιείτε µαλακ πανί
καθαρισµού τζαµιών ή πανί απ
µικροΐνες που δεν χνουδιάζει.
❑ Μη χρησιµοποιείτε στεγνά πανιά.
❑ Χρησιµοποιείτε ένα ήπιο
απορρυπαντικ τζαµιών.
❑ Μη χρησιµοποιείτε ισχυρά διαβρωτικά
απορρυπαντικά που περιέχουν οξέα ή
βάσεις.
❑ Μη χρησιµοποιείτε µέσα τριψίµατος.
Αλλαγή των λαµπτήρων
3. Αλλάζετε τον λαµπτήρα αλογνου
(κοινς λαµπτήρας αλογνου του
εµπορίου, 12 Volt, το πολύ 20 Watt,
ντουί G4).
Προσοχή: Ντουί µε φις.
Γι α να πιάσετε τον λαµπτήρα,
χρησιµοποιείτε ένα καθαρ πανί.
4. Ξανακουµπώνετε τον δακτύλιο του
λαµπτήρα. Απεικνιση.
5. Αποκαθιστάτε την τροφοδοσία µε
ηλεκτρικ ρεύµα, βάζοντας το φις πάλι
µέσα στην πρίζα ή ανεβάζοντας την
ασφάλεια.
Υπδειξη: Σε περίπτωση που δεν
λειτουργεί ο φωτισµς, ελέγχετε, αν
έχουν τοποθετηθεί σωστά οι λαµπτήρες.
1. Θέτετε τον απορροφητήρα κουζίνας
εκτς λειτουργίας και τον
αποµονώνετε απ το ηλεκτρικ ρεύµα
τραβώντας το φις απ την πρίζα ή
κατεβάζοντας την ασφάλεια.
Οι λαµπτήρες αλογνου θερµαίνονται
πολύ κατά λειτουργία. Κίνδυνος
εγκαυµάτων υφίσταται επίσης και µετά την
πάροδο κάµποσου χρνου απ τη θέση
της συσκευής εκτς λειτουργίας.
2. Αφαιρείτε τον δακτύλιο του λαµπτήρα
µε ένα κατσαβίδι ή κάτι παρµοιο.
Page 87
Οδηγίες Τοποέτησης:
Σηµαντικές υποδείξεις
Επιπλέον υποδείξεις για συσκευές
µαγειρέµατος µε αέριο:
Κατά την τοποθέτηση των εστιών
αερίου πρέπει να τηρούνται οι σχετικές
εθνικές νοµικές διατάξεις (π.χ. στη
Γερµανία: Τεχνικοί Κανονισµοί
Εγκατάστασης Αερίου TRGI).
Πρέπει να προσέξετε τις εκάστοτε
ισχύουσες προδιαγραφές τοποθέτησης
και τις υποδείξεις τοποθέτησης των
κατασκευαστών συσκευών αερίου.
Ο απορροφητήρας κουζίνας
επιτρέπεται να τοποθετηθεί µνον στη
µία πλευρά του δίπλα σε υψηλ ερµάριο ή
σε υψηλ τοίχο. Η απσταση πρέπει να
είναι τουλάχιστον 300 mm.
Ελάχιστη απσταση σε εστίες αερίου
µεταξύ της πάνω άκρης του φορέα
σκευών και της κάτω άκρης του
απορροφητήρα: 650 mm, απεικ. 1.
Οι παλιές συσκευές δεν αποτελούν
άχρηστα απορρίµµατα. Με την απσυρσή
τους σύµφωνα µε τους κανονισµούς για
την προστασία του περιβάλλοντος
µπορούν να επαναποκτηθούν πολύτιµες
πρώτες ύλες.
Προτού αποσύρετε την παλιά συσκευή,
πρέπει να την αχρηστέψετε.
Η συσκευασία προστατεύει την
καινούργια σας συσκευή κατά τη
µεταφορά µέχρι το σπίτι σας. Nλα τα
χρησιµοποιούµενα υλικά συσκευασίας
είναι αβλαβή για το περιβάλλον και
µπορούν να ξαναχρησιµοποιηθούν.
Παρακαλούµε να συντελέσετε κι εσείς
στην προστασία του περιβάλλοντος και ν'
αποσύρετε τη συσκευασία µε τρπο
αβλαβή για το περιβάλλον.
Γι α τους επίκαιρους τρπους απσυρσης
παρακαλείσθε να ζητήσετε πληροφορίες
απ το ειδικ κατάστηµα, απ το οποίο
αγοράσατε τη συσκευή ή απ τη ∆ηµοτική
ή Κοινοτική Αρχή της περιοχής σας.
Ο απορροφητήρας κουζίνας µπορεί να
χρησιµοποιηθεί στη λειτουργία
απορρφησης ακάθαρτου αέρα και στη
λειτουργία ανακύκλωσης αέρα.
Ο απορροφητήρας κουζίνας πρέπει να
τοποθετείται πάντοτε πάνω απ το
κέντρο της εστίας.
Ελάχιστη απσταση µεταξύ των
εστιών ηλεκτρικής κουζίνας και της κάτω
άκρης του απορροφητήρα: 430 mm,
απεικνιση 1.
Πάνω απ εστίες φωτιάς για στερεά
καύσιµα, απ τις οποίες µπορεί να
προκύψει κίνδυνος πυρκαϊάς (π.χ. απ
σπινθήρες) η τοποθέτηση του
απορροφητήρα κουζίνας επιτρέπεται
µνον, ταν η εστία φωτιάς καλύπτεται µε
κλειστ κάλυµµα που δεν µπορεί να
αφαιρεθεί και τηρούνται οι ειδικές για την
εκάστοτε χώρα προδιαγραφές. Αυτς ο
περιορισµς δεν ισχύει για κουζίνες
αερίου και σκαφοειδείς εστίες
µαγειρέµατος µε αέριο.
Nσο µικρτερη είναι η απσταση
ανάµεσα στον απορροφητήρα και τις
εστίες τσο µεγαλύτερη είναι η
πιθαντητα να σχηµατισθούν στην κάτω
επιφάνεια του απορροφητήρα κουζίνας
σταγνες νερού απ τον ανερχµενο
υδρατµ.
87
Page 88
88
Ο ακάθαρτος αέρας διοχετεύεται µέσω
µιας καταπακτής προς τα πάνω ή
καταλήγει απευθείας στο ύπαιθρο
διαµέσου του εξωτερικού τοίχου.
D
Ο ακάθαρτος αέρας δεν επιτρέπεται
να διοχετεύεται ούτε σε καπνοδχο
βρισκµενη σε λειτουργία, απ την οποία
εξέρχεται καπνς ή καυσαέρια ούτε σε
αγωγ, ο οποίος χρησιµεύει για την
εξαέρωση χώρων µε εστίες φωτιάς.
Κατά την απαγωγή του ακάθαρτου αέρα
πρέπει να τηρούνται οι υπηρεσιακές και
νοµικές προδιαγραφές (π.χ. εθνικές
πολεοδοµικές διατάξεις).
Για τη διοχέτευση του ακάθαρτου αέρα σε
καπνοδχους για την έξοδο καπνού ή
καυσαερίων, οι οποίες βρίσκονται εκτς
λειτουργίας, απαιτείται η συγκατάθεση
του αρµδιου εργοδηγού
καπνοδοχοκαθαριστών.
D
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα µέσω του απορροφητήρα
κουζίνας και την ταυτχρονη λειτουργία
εγκαταστάσεων πυράς, των οποίων ο
καπνς πρέπει να εξέρχεται µέσω
καπνοδχου (πως π.χ. συσκευές
θέρµανσης µε αέριο, πετρέλαιο ή
κάρβουνο, θερµοσίφωνα, συσκευές
θέρµανσης νερού) πρέπει να λαµβάνονται
µέτρα παροχής επαρκούς ποστητας
αέρα, η οποία απαιτείται για την καύση
στις εστίες πυράς.
Ακίνδυνη λειτουργία είναι δυνατή µνον,
ταν η υποπίεση στον χώρο φωτιάς δεν
υπερβεί τα 4 Pa (0,04 mbar).
Αυτ µπορεί να επιτευχθεί, ταν χάρη σε
ανοίγµατα που δεν κλείνουν, π.χ. σε
πρτες, παράθυρα και σε συνδυασµ µε
πλαίσιο εντοιχισµού εισδου/εξδου αέρα
ή χάρη σε άλλα τεχνικά µέτρα, πως
αµοιβαία ασφάλιση ή παρµοια, ο αέρας
καύσης µπορεί να εισρέει κατπιν
ανεµπδιστα.
Σε µη επαρκή αέρα παροχής υφίσταται
κίνδυνος δηλητηρίασης απ
επαναρροφώµενα αέρια καύσης.
Μνο µε πλαίσιο εντοιχισµού
εισδου/εξδου αέρα δεν διασφαλίζεται η
τήρηση της οριακής τιµής.
Σηµείωση: Για την εκτίµηση πρέπει να
λαµβάνεται πάντοτε υπψη ο συνολικς
αερισµς της κατοικίας. Για τη λειτουργία
συσκευών µαγειρέµατος, π.χ.
σκαφοειδούς εστίας µαγειρέµατος και
κουζίνας αερίου δεν βρίσκει εφαρµογή ο
καννας αυτς.
Αν ο απορροφητήρας κουζίνας
χρησιµοποιείται στη λειτουργία
ανακύκλωσης αέρα - µε φίλτρο ενεργού
άνθρακα -, η λειτουργία του είναι δυνατή
χωρίς περιορισµ
.
Κατά τη λειτουργία απορρφησης
ακάθαρτου αέρα θα πρέπει να
τοποθετηθεί στον απορροφητήρα
κουζίνας καπελάκι συσσώρευσης αέρα, αν
αυτ δεν υπάρχει στον σωλήνα ή στο
πλαίσιο εντοιχισµού. Σε περίπτωση που το
καπελάκι συσσώρευσης αέρα δεν
εσωκλείεται στη συσκευασία της
συσκευής, µπορείτε να το προµηθευτείτε
απ τα ειδικά καταστήµατα.
Σε περίπτωση που ο ακάθαρτος αέρας
εξέρχεται δια του εξωτερικού τοίχου,
πρέπει να χρησιµοποιείται πλαίσιο
εντοιχισµού τηλεσκοπικού τύπου.
Πριν την τοποθέτηση
Λειτουργία απορρφησης ακάθαρτου
αέρα
Page 89
Πριν την τοποθέτηση
Ιδανική απδοση του απορροφητήρα
κουζίνας:
❑
Κοντς λείος σωλήνας απορρφησης
ακάθαρτου αέρα.
❑
Κατά το δυνατν λιγτερες γωνιακές
συνδέσεις.
❑
Κατά το δυνατν σωλήνας µεγάλης
διαµέτρου (σας συνιστούµε διάµετρο
150 mm) και µεγάλες γωνιακές
συνδέσεις των σωλήνων.
Η χρήση µακριών, τραχιών σωλήνων
απαγωγής, πολλών γωνιών σωλήνων ή
µικρτερων διαµέτρων σωλήνων
οδηγεί σε απκλιση απ την ιδανική
απδοση του αεριστήρα και
ταυτχρονα σε αύξηση του θορύβου.
❑
Στργγυλοι σωλήνες
Κοντς σωλήνας απαγωγής:
εσωτερική διάµετρος τουλάχιστον
120 mm,
Μακρύτερος σωλήνας απαγωγής:
εσωτερική διάµετρος τουλάχιστον
150 mm.
❑
Τα επίπεδα κανάλια πρέπει να έχουν
ιστιµη διατοµή πως οι στργγυλοι
σωλήνες.
Αυτά δεν πρέπει να έχουν οξείες
γωνίες.
l 120 mm περ. 113 cm
2
l 150 mm περ. 177 cm
2
❑
Σε αποκλίνουσες διαµέτρους σωλήνων:
Τοποθετήστε στεγανοποιητικές
λωρίδες.
❑
Σε περίπτωση λειτουργίας µε
ανακύκλωση αέρα φροντίστε για
επαρκή παροχή καθαρού αέρα.
Απαγωγή ακάθαρτου αέρα απευθείας
προς τα πίσω:
Είναι δυνατή µνο εντς του επάνω
ερµαρίου µνο σε υψηλά ερµάρια,
ανάλογα µε το µέγεθος του σωλήνα
απαγωγής ακαθάρτου αέρα.
❑
Κάντε γι' αυτ άνοιγµα στο οπίσθιο
τοίχωµα του επάνω ερµαρίου µε
εγκοπή για το ηλεκτρικ τροφοδοτικ
καλώδιο.
Ολκληρο το σετ
τοποθέτησης µπορείτε
να το προµηθευτείτε απ
τα ειδικά καταστήµατα.
Τους αντίστοιχους
κωδικούς εξαρτηµάτων
θα τους βρείτε στο τέλος
αυτών των οδηγιών
χρήσης.
1. Κάντε γι' αυτ άνοιγµα στο πάνω µέρος
του επάνω ερµαρίου µε εγκοπή για το
ηλεκτρικ τροφοδοτικ καλώδιο.
– Τη συσκευή συνοδεύει το χνάρι
O
I –.
2. Κψτε τον πάτο του ερµαρίου – αν
υπάρχει – σε λο το πλάτος τουλάχιστον
σε βάθος 270 mm.
Σύνδεση σωλήνα απαγωγής l 150 mm:
❑
Στερεώστε τον σωλήνα απαγωγής
απευθείας στο στµιο απαγωγής
ακάθαρτου αέρα.
Σύνδεση σωλήνα απαγωγής l 120 mm:
❑
Στερεώστε το στµιο αναγωγής (συστολή)
που παραδίδεται µαζί µε τη συσκευή, στην
έξοδο αέρα.
Να κλειστούν στεγανά οι οπές εξδου
αέρα.
❑
Στερεώστε τον σωλήνα απαγωγής στο
στµιο αναγωγής.
Λειτουργία ανακύκλωσης αέρα
❑ Με φίλτρο ενεργού άνθρακα, ταν δεν
υπάρχει δυναττητα για τη λειτουργία
απορρφησης ακάθαρτου αέρα.
Απαγωγή ακάθαρτου αέρα προς τα
πάνω:
89
m
in. 293
Ø133/170
600
270
287
313
195
min.
435
Page 90
90
Προετοιµασία επάνω ερµαρίου
Ο απορροφητήρας αυτς έχει προβλεφθεί
για την τοποθέτηση σε επάνω ερµάριο µε
τις ακλουθες διαστάσεις:
Πλάτος: 600 mm
Βάθος: 293 έως 350 mm
Ύψος: τουλ. 435 mm.
Σε βάθη ερµαρίου άνω των 293 mm ο
απορροφητήρας µπορεί να µετατοπιστεί
προς τα πίσω, π.χ. για να καταστεί δυνατή
η τοποθέτηση ραφιού µπαχαρικών
µπροστά απ τον απορροφητήρα.
Γι α τον σκοπ αυτ βάλτε το χνάρι
O
II
ανάλογα προς τα πίσω.
Η σταθερτητα του ερµαρίου πρέπει
να διασφαλίζεται κατά τη διάρκεια και
µετά την τοποθέτηση.
Επίσης κατά την τοποθέτηση στο τέλος
του σετ κουζίνας.
1. Χαράξτε απ δύο σηµεία στερέωσης –
δεξιά και αριστερά – στις εσωτερικές
πλευρές του ερµαρίου και ποντάρετέ
τα µε σουβλί.
Αν διανοιχτούν τρύπες µε τρυπάνι:
l 2 mm – το πολύ 10 mm βάθος.
Γι α τη χάραξη των σηµείων στερέωσης
χρησιµοποιήστε το επισυναπτµενο
χνάρι
O
II .
2. Βιδώστε τις δύο πλάκες στερέωσης.
3.
Κρεµάστε το ερµάριο µε την πρτα και
ευθυγραµµίστε το.
Τηρήστε την ελάχιστη απσταση
µεταξύ των εστιών και του
απορροφητήρα! Απεικνιση 1.
Page 91
91
3. Βιδώστε τις δύο βίδες στερέωσης µε
κατσαβίδι (κατσαβίδι µπαταρίας).
5. Οδηγήστε το τροφοδοτικ καλώδιο
έξω απ το ερµάριο.
6. Κάντε την σωληνοσύνδεση µέσα στο
πάνω ερµάριο.
– Αν χρειάζεται στερεώστε τον σωλήνα
αέρα στο επάνω τοίχωµα του
ερµαρίου –.
7. Επανατοποθετήστε το φίλτρο λιπών
(βλ. Οδηγίες χρήσης).
Υπδειξη: Το περίβληµα του
απορροφητήρα µπορεί να επενδυθεί
εντς του επάνω ερµαρίου (π.χ. µε
πλάκες νοβοπάν).
Σχετικά προσέξτε τα εξής:
❑
Ο ενδιάµεσος πάτος δεν επιτρέπεται
να τοποθετηθεί πάνω στο περίβληµα
του απορροφητήρα.
❑
Μην στερεώσετε τις επενδύσεις στο
περίβληµα.
❑
Προβλέψτε, τι ο απορροφητήρας
πρέπει να είναι προσιτς στην
υπηρεσία τεχνικής εξυπηρέτησης
πελατών.
Τοποθέτηση στο επάνω ερµάριο
❑
Ευθυγραµµίστε τον απορροφητήρα
µέσα στο ερµάριο.
❑
Σφίξτε προσεκτικά τις δύο βίδες
στερέωσης.
Ελέγξτε τη σταθερή εφαρµογή του
απορροφητήρα µέσα στο ερµάριο.
Ελέγξτε την ευθυγράµµιση του
ερµαρίου, αν χρειάζεται ευθυγραµµίστε
εκ νέου.
1. Αφαιρέστε το φίλτρο λιπών
(βλ. Οδηγίες χρήσης).
2. Σηκώστε τον απορροφητήρα απ κάτω
µέσα στο ερµάριο, µέχρι να
κουµπώσουν µε ασφάλεια τα δύο αφτιά
στερέωσης.
4. Αν χρειάζεται κοντύνετε το
κάλυµµα τοίχου στις απαιτούµενες
διαστάσεις (π.χ. µε το πρινι).
Τοποθετήστε το κάλυµµα τοίχου
προκαταρκτικά µε τα κλιπ που
παραδίδονται µαζί.
Βιδώστε το κάλυµµα τοίχου στο
επάνω ερµάριο.
Page 92
92
Τοποθέτηση στο επάνω ερµάριο
❑
Σε περίπτωση που ο απορροφητήρας
τοποθετηθεί µέσα στο ερµάριο
µετατοπισµένος προς τα πίσω,
µπορούν να µετατοπιστούν τα στοπ για
τη συρµενη υποδοχή ατµού µε φίλτρο
προς τα εµπρς.
❑
Γι α τον σκοπ αυτ λύστε τις βίδες,
µετατοπίστε τα στοπ και ξανασφίξτε
γερά τις βίδες.
2. Ευθυγραµµίστε τον πήχη λαβής και
βιδώστε τον στη συσκευή.
Συναρµολγηση του πήχη λαβής:
Στη συρµενη υποδοχή ατµού µε φίλτρο
πρέπει να τοποθετηθεί ένας πήχης λαβής.
Ο πήχης λαβής µπορεί να είναι ένας
ξύλινος πήχης που ταιριάζει µε τα έπιπλα
κουζίνας ή ένας πήχης λαβής που
διατίθεται ως ειδικ εξάρτηµα (βλ. Ειδικά
εξαρτήµατα στην τελευταία σελίδα).
1. Χαράξτε µε το επισυναπτµενο χνάρι
O
III τρία σηµεία στερέωσης στον ξύλινο
πήχη και ποντάρετέ τα µε σουβλί.
Αν διανοιχτούν τρύπες µε τρυπάνι:
l 2 mm – το πολύ 10 mm βάθος.
Ακάθαρτος αέρας Ανακυκλωµένος αέρας
13,0 13,5
Επιφυλασσµεθα για αλλαγές κατασκευής στα
πλαίσια της τεχνικής προδου.
Βάρος σε kg
Page 93
93
Αφαίρεση απ το επάνω ερµάριο
1. ∆ιακψτε την ηλεκτρική σύνδεση.
2. Λύστε τις σωληνοσυνδέσεις.
3. Αφαιρέστε τα φίλτρα.
4. Λύστε τις βίδες στερέωσης αριστερά
και δεξιά, µέχρι να µην κατεβαίνει
πλέον άλλο ο απορροφητήρας.
Ο απορροφητήρας επιτρέπεται να συνδεθεί
µνο σε πρίζα σούκο εγκατεστηµένη
σύµφωνα µε τις προδιαγραφές.
Τοποθετήστε την πρίζα σούκο κατά το
δυνατν προσιτή κοντά στον
απορροφητήρα.
❑
Η πρίζα σούκο πρέπει να συνδεθεί σε
ξεχωριστ κύκλωµα.
Ηλεκτρολογικά χαρακτηριστικά:
Αυτά θα τα βρείτε στην πινακίδα τύπου,
αφού αφαιρέσετε το πλαίσιο του φίλτρου στο εσωτερικ της συσκευής.
Σε περίπτωση επισκευών πρέπει γενικά
να αποµονώνεται η συσκευή απ το ρεύµα.
Μήκος του αγωγού σύνδεσης: 1,30 m.
Σε περίπτωση απαιτούµενης µονίµου
σύνδεσης:
Ο απορροφητήρας κουζίνας επιτρέπεται να
συνδεθεί στο δίκτυο του ηλεκτρικού
ρεύµατος µνον απ αδειούχο
ηλεκτρολγο που είναι καταχωρηµένος
στην αρµδια υπηρεσία παροχής
ηλεκτρικού ρεύµατος (∆.Ε.Η.).
Απ την πλευρά της εγκατάσης πρέπει να
προβλεφθεί µία διάταξη αποµνωσης. Ως
διατάξεις αποµνωσης ισχύουν διακπτες
µε διάκενο επαφής άνω των 3 mm και
διακοπή σε λους τους πλους. Σ' αυτές
ανήκουν οι διακπτες LS και οι
προστατευτικές διατάξεις.
Αυτς ο απορροφητήρας κουζίνας
ανταποκρίνεται στις διατάξεις της ΕΚ περί
αντιπαρασιτικών συστηµάτων.
Σύνδεση στο δίκτυο του
ηλεκτρικού ρεύµατος
Μην ανασηκώνετε τον
απορροφητήρα κατά το λύσιµο των
βιδών στερέωσης (ξεβίδωµα).
5. Ανασηκώστε λίγο τον απορροφητήρα,
µέχρι να ξεκουµπώσουν τα αφτιά
στερέωσης και κατεβάστε τη συσκευή
προς τα κάτω.
Οι βίδες στερέωσης µπορεί να
προεξέχουν. Κατά το ανασήκωµα του
απορροφητήρα µην ωθήσετε δια της
βίας το συρµενο φίλτρο προς τα
µέσα
.
6. Προετοιµασία για την εκ νέου
τοποθέτηση:
Βιδώστε τις βίδες στερέωσης αριστερά
και δεξιά, µέχρι να στραφούν τ' αφτιά
στα πλάγια προς τα έξω.
Page 94
94
Notizen
Page 95
95
Notes
Page 96
Notes
96
Page 97
97
Notities
Page 98
98
203 260
Note
Page 99

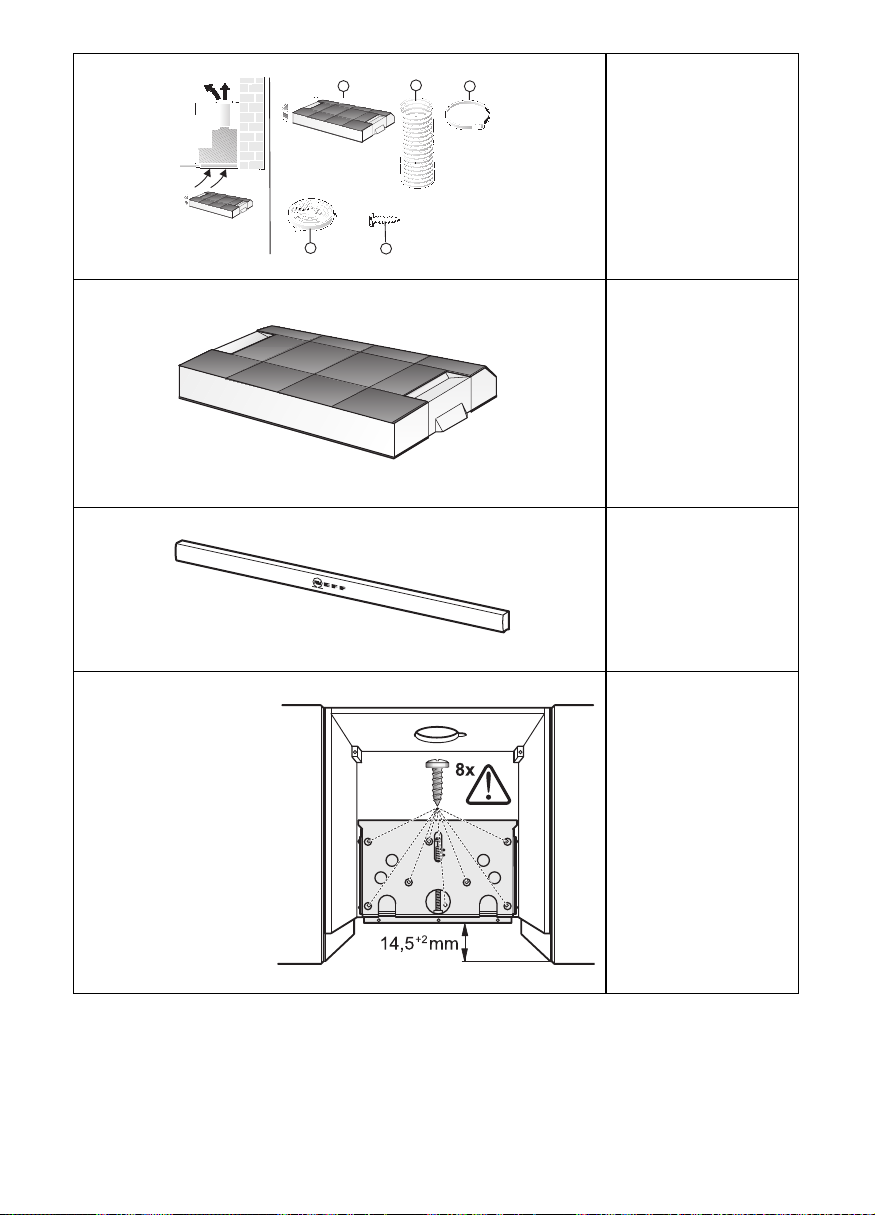

Z5144X5
1
Aluminium: Z5776A0
Metall: Z5776N0
Z5460X0
Absenkrahmen
Lowering frame
Du cadre
d’abaissement
Befestigingsframe
Dei telai per
l’abbassamento
Bastidor para bajar
434229
2
3
4
5
3x
Page 100
5750 203 260
Printed in Germany 1203 Es.
D4662X0
D4672X0
Noch Fragen? Sie erreichen uns:
Postfach 83 01 01 Quellenstraße 2 Per Telefon:
D-81701 München A-1100 Wien
Fax: +49 (0) 89 /45 90-35 32 Fax: +43 (0) 1/ 6 0575-5 12 60
Internet: www.neff.de Internet: www.neff.at
€ 0,12/min. DTAG
Für Österreich:
Tel: 0810/ 70 04 00
zum Regionaltarif
Loading...
