Page 1
N 70, Flachs
Flachschirmhaube: Die Flachschirmhaube macht sich im
Oberschrank praktisch unsichtbar und ist ideal für klare
Küchenfronten
√ Hohe Abluftleistung: sorgt für freie Sicht beim Kochen dank
effizienter Motortechnologie als Abluft- oder Umluftlösung.
√ Efficient Silent Drive Motors - sorgt für sehr leieses Kochen dank
des geräuscharmen Motors
√ Intensivstufe: steigert die Lüfterleistung bei starkem Kochdunst
√ Dimmfunktion – Das Licht der Haube lässt sich ganz einfach per
Fingertipp für jede Stimmung dimmen
√ Intervall Lüftung – hält die Raumluft frisch durch automatisches
Lüften im Stundentakt
Ausstattung
Technische Daten
Bauart : Auszugsesse
Approbationszertifikate : CE, VDE
Länge Anschlusskabel (cm) : 175
Nischenmaße (H x B x T) (mm) : 385mm x 524.0mm x 290mm
Mindestabstand zur Kochstelle Elektro : 430
Mindestabstand zur Kochstelle Gas : 650
Nettogewicht (kg) : 11,063
Steuerung : elektronisch
Regelung der Leistungsstufen : 3-stufig + 2 Intensiv
Max. Gebläseleistung-Abluftbetrieb (m3/h) : 392
Gebläseleistung bei Intensivstufe-Umluftbetrieb : 475.0
Max. Gebläseleistung-Umluftbetrieb (m3/h) : 298
Gebläseleistung bei Intensivstufe-Abluftbetrieb (m³/h) : 717
Anzahl der Lampen (Stck) : 2
Schallleistung (dB(A) re 1 pW) : 53
Durchmesser des Abluftstutzens (mm) : 120 / 150
Material des Fettfilters : Edelstahl waschbar
EAN-Nummer : 4242004251149
Anschlusswert (W) : 144
Absicherung (A) : 10
Spannung (V) : 220-240
Frequenz (Hz) : 50; 60
Steckerart : Schuko-/Gardy.m.Erdung
Art der Installation : Integrierbar
'!2E20AE-cfbbej!
chirmhaub
e, 60 cm, Edelstahl
D46ML54X1
Sonderzubehör
Z51ITD1X1
Z51ITP0X0
Z51IXB1X6
Z51IXC1X6
Z54TC02X0
Z54TH60D1
Z54TH60N1
Z54TL60X0
Z54TS02X0
Long Life Umluftset extern
Long Life Geruchsfilter (Ersatzbedarf)
Clean Air Plus Geruchsfilter (Ersatz)
Clean Air Plus Umluftset extern
Standard Geruchsfilter (Ersatzbedarf)
Design-Griffleiste
Griffleiste Edelstahl
Z54TL60X0 Absenkrahmen
Standard Umluftset
1/4
Page 2
N 70, Flachs
D46ML54X1
Ausstattung
chirmhaub
e, 60 cm, Edelstahl
Bauform
●
60 cm
●
Einbaufähig in 60 cm breiten Oberschrank
●
Wahlweise Abluft- oder Umluftbetrieb
●
Für Umluftbetrieb ist ein Standard Umluftset oder ein Clean Air
Plus Umluftset (Sonderzubehör) notwendig
Design
Komfort
●
Kurzhubtasten mit 7-Segment-Anzeige
●
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung
über Kurzhubtasten mit 7-Segment-Anzeige
●
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung
●
Kurzhubtasten (3 Leistungsstufen und 2 Intensivstufen) mit 7Segment-Anzeige
●
Automatisches Ein- und Ausschalten bei Betätigung des
Teleskopauszuges oder durch Hauptschalter
●
Elektronische Steuerung mit 6 Tasten und Display
●
Kurzhubtasten
●
3 Leistungsstufen und 2 Intensivstufen
●
Intensivstufen mit automatischer Rückstellung
●
Automatischer Gebläsenachlauf mit digitaler Anzeige
Ausstattung
●
Gleichmäßige, helle Beleuchtung mit 2 x 1,5W LED-Modul
●
Dimm-Funktion
●
Softlight
●
Farbtemperatur: 3500 K
●
Beleuchtungsstärke: 294 lux
●
SilenceTaste
●
AirFresh Intervall-Lüftung
●
Filterabdeckung aus Edelstahl, spülmaschinengeeignet
●
Metallfettfilter, spülmaschinengeeignet
●
Sättigungsanzeige für Metallfettfilter
Betriebsart und Leistung
●
Lüfterleistung bei Abluftbetrieb nach EN 61591: max. Normalstufe
392 m³/h, Intensivstufe 717 m³/h
●
Bei Einsatz des separat erhältlichen Clean Air Plus Umluftsets
(Sonderzubehör) erreicht ihr Gerät im Umluftbetrieb folgende
Werte: Umluftstufe: Max. Normalbetrieb: 358 m³/h Intensivstufe:
628 m³/h Geräuschwerte Umluft: Max. Normalstufe: 60 dB(A) re 1
pW Intensivstufe: 71 dB(A) re 1 pW
●
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb: Max.
Normalstufe: 53 dB(A) re 1 pW Intensivstufe: 68 dB(A) re 1 pW
●
Geräusch min./max. Normalstufe: 41/53 dB
●
2 einflutig stehend. BLDC Motor
●
BLDC Motor
Planungs- und Installationsinformation
●
Schnellmontagebefestigung
●
Gerätemaße (HxBxT): 426 x 598 x 290 mm
●
Einbaumaße (HxBxT): 385 x 524 x 290 mm
●
Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend)
●
Länge Anschlusskabel: 1.75 m mit Stecker
●
ohne Griffleiste (als Sonderzubehör erhältlich)
Umwelt und Sicherheit
●
Energieeffizienzklasse: A (auf einer Energieeffizienzklassen-Skala
von A+++ bis D)
●
Durchschnittlicher Energieverbrauch: 37.9 kWh/Jahr*
●
Lüfter-Effizienzklasse: B*
●
Beleuchtungs-Effizienzklasse: A*
●
Fettfilter-Effizienzklasse: B*
●
Gesamtanschlusswert: 144 W
* Gemäß EU-Regulierung Nr. 65/2014
2/4
Page 3
N 70, Flachs
D46ML54X1

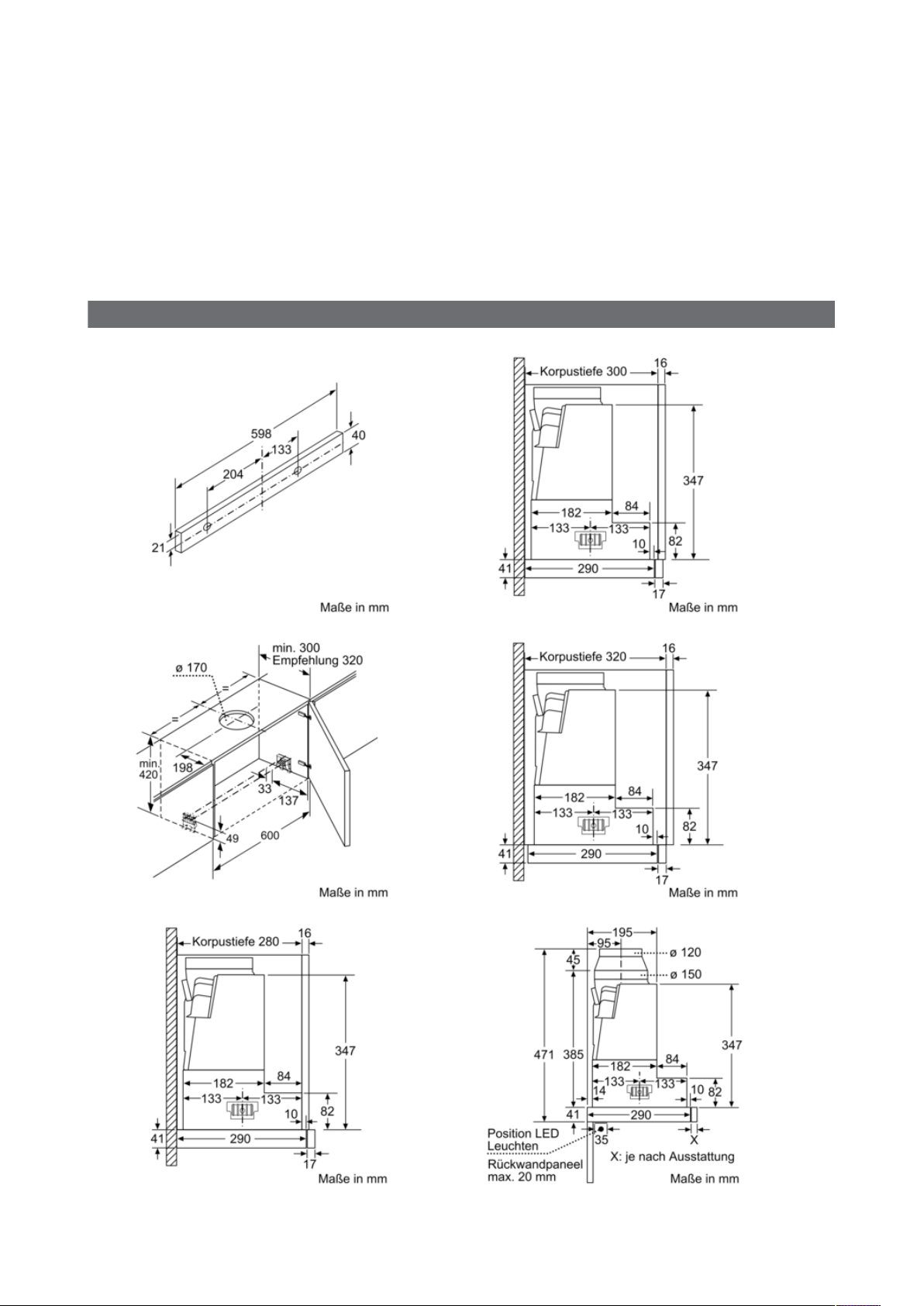

Maßzeichnungen
chirmhaub
e, 60 cm, Edelstahl
3/4
Page 4
N 70, Flachs
D46ML54X1

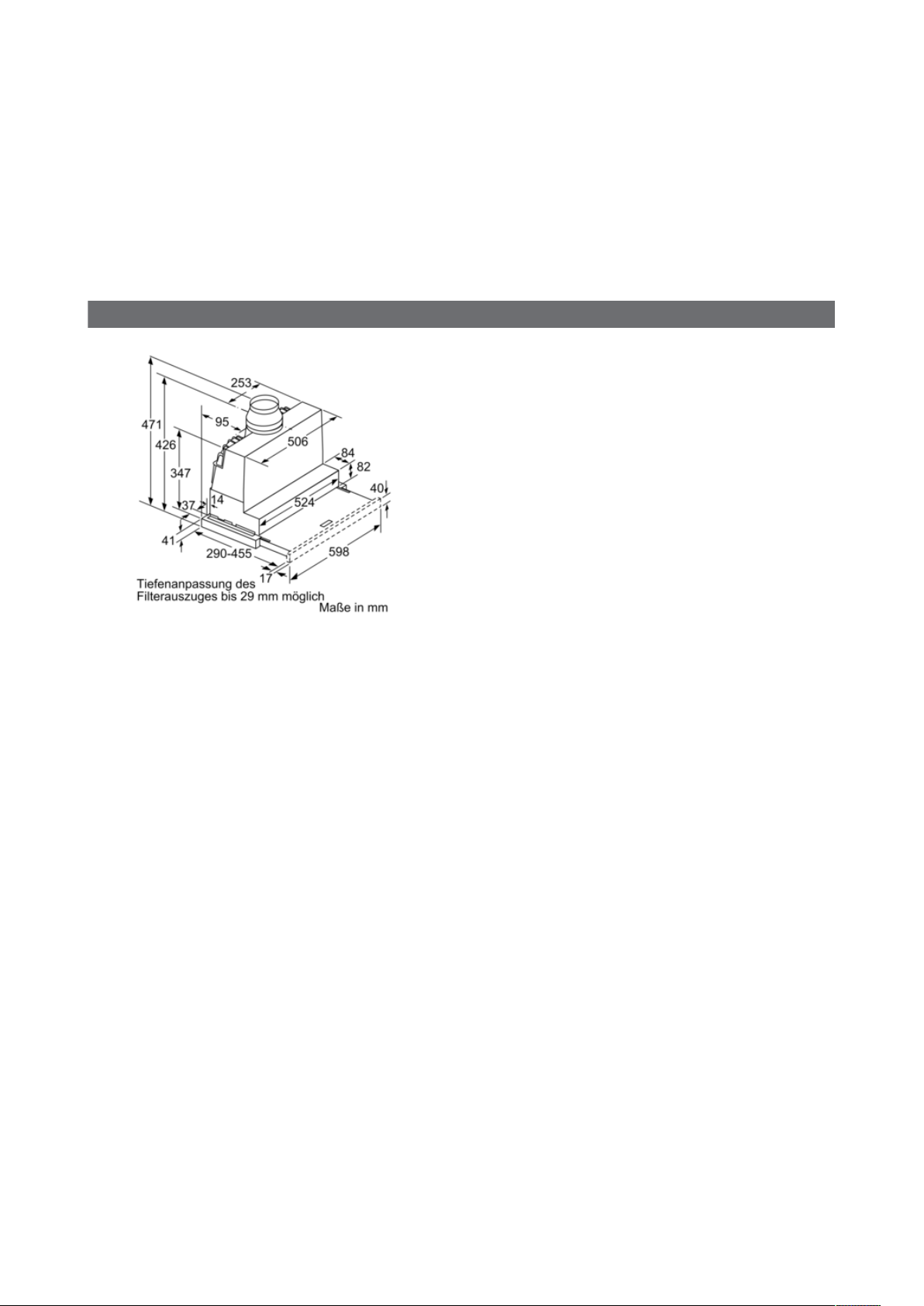

Maßzeichnungen
chirmhaub
e, 60 cm, Edelstahl
4/4
