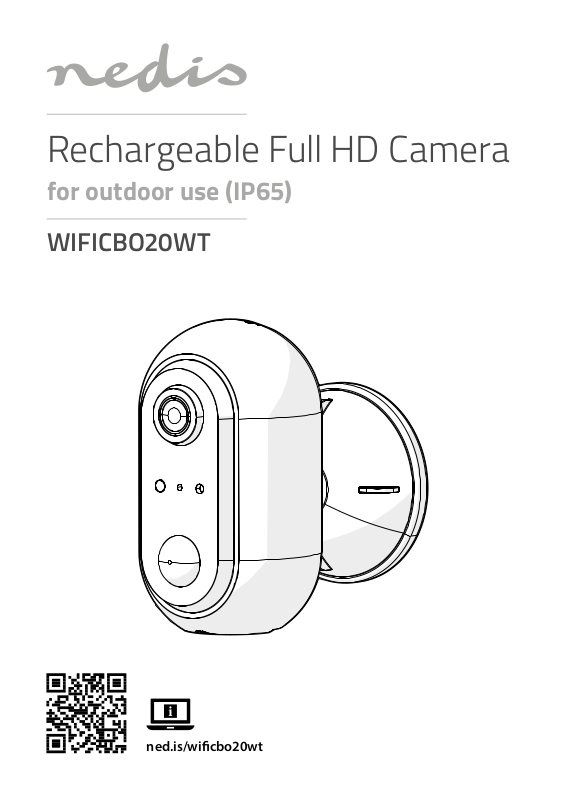

Nedis WIFICBO20WT User guide

Rechargeable Full HD Camera

for outdoor use (IP65)

WIFICBO20WT

ned.is/wicbo20wt

Quick start guide 4

a

Kurzanleitung 9

c

Guide de démarrage rapide 15

b

Snelstartgids 21

d

Guida rapida all’avvio 26

j

Guía de inicio rápido 32

h

Guia de iniciação rápida 38

i

Snabbstartsguide 44

e

Pika-aloitusopas 49

g

Hurtigguide 55

f

Vejledning til hurtig start 60

2

Gyors beüzemelési útmutató 65

k

Przewodnik Szybki start 71

n

Οδηγός γρήγορης εκκίνησης 77

x

Rýchly návod 83

1

Rychlý návod 88

l

Ghid rapid de inițiere 94

y

A

1

2

3
4

5
6

7

8

9

q

w

e

r

t

Quick start guide

a

Rechargeable Full HD Camera

For more information see the extended manual online:

ned.is/wicbo20wt

WIFICBO20WT

Intended use

The product is intended as an IP security camera for indoor and outdoor use.
Consult the local laws and regulations for security cameras before using and
installing.
The product is not intended for professional use.
Any modication of the product may have consequences for safety, warranty
and proper functioning.

Specications

Product Rechargeable Full HD Camera
Article number WIFICBO20WT
Dimensions (l x w x h) 82 x 57 x 101 mm
Weight 126 g
Memory MicroSD card: Up to 128 GB

Resolution 1920 px - 1080 px
Frame speed 15 fps
Video record Motion detection trigger
Video encoding H.264
Viewing angle 120 °
Waterproof IP65
Max. radio transmit power 16 dBm
Antenna gain 2 dBi
Wireless connections Wi-Fi: 802.11 b/g/n

Wi-Fi frequency range 2412 - 2472 MHz

Cloud storage

2.4 GHz

4

Storage temperature -20 - 60 °C
Working temperature -20 - 55 °C
Power input 5 VDC
Night vision range 6 - 8 m
Image sensor 2 MP 1/2.9” CMOS sensor
Built-in microphone - 38 dB
Built-in speaker 8 Ω

Battery type 2 x 18650 (Li-ion)

1 W

Main parts (image A)

1 Mounting bracket
2 Lock switch
3 Camera lens
4 Microphone
5 Light sensor

6 Status indicator LED
7 PIR sensor
8 Micro USB port
9 Speaker
q MicroSD card slot

w Reset button
e Power button
r Battery

compartment

t Micro USB cable

Safety instructions

WARNING

-

• Ensure you have fully read and understood the instructions in this document
before you install or use the product. Keep this document for future reference.

• Only use the product as described in this document.

• Do not use the product if a par t is damaged or defective. Replace a damaged

or defective product immediately.

• Do not drop the product and avoid bumping.

• Do not expose cells or batteries to heat or re. Avoid storage in direct sunlight.

• In the event of a cell leaking, do not allow the liquid to come in contact with

the skin or eyes. If contact has been made, wash the aected area with copious
amounts of water and seek medical advice.

• Disconnect the product from the electrical outlet and other equipment if
problems occur.

• Clean the product regularly with a soft, clean, dr y cloth. Avoid abrasives that
can damage the surface.

• Do not use aggressive chemical cleaning agents such as ammonia, acid or
acetone when cleaning the product.

5

• Do not remove a cell or battery from the original packaging until required for
use.

• Do not use any cell or battery that is not designed for use with the product.

• Use only the cell or battery in the application for which it was intended.

• Wipe the cell or battery terminals with a clean dry cloth if they become dir ty.

• Battery usage by children should be super vised.

• Obser ve the plus (+) and minus (–) marks on the cell, battery and equipment

and ensure correct use.

• Dispose of the cell or battery properly.

• Seek medical advice immediately if a cell or a battery has been swallowed.

• Only use the provided USB cable

• Consult the local laws and regulations for this product before installing and

using.

Preparing the security camera

1. Slide the lock switch A2 to open the product.

2. Insert a microSD card (not included) into the microSD card slot A

3. Insert the required batteries into the battery compartment A

Observe the plus (+) and minus (–) marks on the cell, battery and equipment

-

and ensure correct use.

4. Plug the micro USB cable A

5. Plug the other end of A

6. Connect the USB power adapter to a power outlet to charge the camera.

7. Press and hold the power button A

The status indicator LED A

t

into the micro USB port A8.

t

into a USB adapter (not included).

e

6

for 5 seconds to switch on the product.

starts blinking.

q

.

r

.

Installing the Nedis SmartLife app

1. Download the Nedis Smartlife app for Android or iOS on your phone via

Google Play or the Apple App Store.

2. Open the Nedis Smartlife app on your phone.

3. Create an account with your mobile phone number or your e-mail address

and tap Continue.

You will receive a verication code on your mobile phone or e-mail address.

4. Enter the received verication code.

5. Create a password and tap Done.

6. Tap Add Home to create a SmartLife Home.

7. Set your location, choose the rooms you want to connect with and tap Done.

6

Connecting the app

1. Tap + in the top right corner in the Nedis SmartLife app.

2. Select the product type you want to add from the list.

3. Conrm the status indicator LED A

4. Enter the Wi-Fi network data and tap Conrm.

5. Tap Continue and a QR-code will appear.

6. Hold your phone with a 15 – 20 cm distance in front of the camera.

If the camera has detected the QR-code, you will hear a sound.

7. Tap to conrm you heard the sound.

8. Give the product a name and tap Done. A

ready for use.
If the product failed to connect, the status indicator LED A
To reset the camera:

• Slide the lock switch A

• Press and hold the reset button A

Then repeat step 1 to 8 closer to the router.

2

6

is blinking.

6

turns blue. The product is now

to open the product.

w

for 5 seconds until you heard the sound.

6

burns red.

Important instructions to reduce false alarms

• Do not install the camera facing any objects with bright lights, including

sunshine, etc.

• The ideal viewing distance is 2 - 10 meters.

• Do not place the camera close to frequently moving vehicles. The

recommended distance between the camera and moving vehicles is 15
meters.

• Stay away from air outlets, including air conditioner and heat transfer vents,

etc.

• Do not place the camera facing a mirror or highly reective object.

• Keep the camera at least 1 meter away from any wireless devices, including

Wi-Fi routers and phones, in order to avoid wireless interference.

The start screen of the Nedis SmartLife app

After making a successful connection with the security camera, the Nedis
SmartLife app displays an overview of the products that are connected.
Select the desired product in the overview.

Making video recordings and screenshots

You can make video recordings and screenshots on your phone, by tapping
Record and Screenshot .

7

Playing back motion detected videos

Motion detected videos are automatically saved on the microSD card. (If

4

inserted in the camera).

1. Tap Playback to open the stored videos.

2. Select the day of the recording.

3. Zoom and drag the timeline to select the recording.

Settings

Tap the settings key to open the settings screen.

Modify product name Change the name of the security camera.
Share products Share access to the product with others.
Product info View information of the product.
Power manage View the battery status and set the low

Basic feature settings Change the camera settings.
PIR switch Adjust the sensitivity of the motion

SD card settings View the microSD card settings and set

Feedback Send product related feedback to Nedis.
Firmware info View the version of the software.
Remove product Remove the product from the Nedis

battery signal.

detection.

recording settings.

SmartLife app.

Declaration of Conformity

We, Nedis B.V. declare as manufacturer that the product WIFICBO20WT from our
brand Nedis®, produced in China, has been tested according to all relevant CE
standards and regulations and that all tests have been passed successfully. This
includes, but is not limited to the RED 2014/53/EU regulation.

The complete Declaration of Conformity (and the safety datasheet if applicable)
can be found and downloaded via: nedis.com/WIFICBO20WT#support

8

For additional information regarding the compliance, contact the customer
service:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, the Netherlands

Kurzanleitung

c

Wiederauadbare Full-HD

WIFICBO20WT

Kamera

Weitere Informationen nden Sie in der erweiterten Anleitung online:

ned.is/wicbo20wt

Bestimmungsgemäße Verwendung

Das Produkt ist zur Verwendung als IP-Überwachungskamera drinnen und
draußen gedacht.
Beachten Sie die lokalen Gesetze und Vorschriften für Überwachungskameras
vor der Verwendung und Installation.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.

Spezikationen

Produkt Wiederauadbare Full-HD Kamera
Artikelnummer WIFICBO20WT
Größe (L x B x H) 82 x 57 x 101 mm
Gewicht 126 g
Speicher MicroSD-Karte: Bis zu 128 GB

Auösung 1920 px - 1080 px
Bildrate 15 fps
Videoaufnahme Bewegungserkennungsauslöser
Video-Codierung H.264

Cloud-Speicher

9

Blickwinkel 120 °
Wasserdicht IP65
Max. Funksendeleistung 16 dBm
Antennengewinn 2 dBi
Funkverbindungen WLAN: 802.11 b/g/n

WLAN Frequenzbereich 2412 - 2472 MHz
Lagertemperatur -20 - 60 °C
Arbeitstemperatur -20 - 55 °C
Stromeingang 5 VDC
Nachtsicht-Reichweite 6 - 8 m
Bildsensor 2 MP 1/2.9” CMOS-Sensor
Integriertes Mikrofon - 38 dB
Eingebauter Lautsprecher 8 Ω

Batterietyp 2 x 18650 (Li-Ionen)

2,4 GHz

1 W

Hauptbestandteile (Abbildung A)

1 Montagehalterung
2 Sperrschalter
3 Kameraobjektiv
4 Mikrofon
5 Lichtsensor
6 Statusanzeige-LED

7 Infrarot-

Bewegungssensor

8 Mikro-USB-

Anschluss

9 Lautsprecher

q Einschub für

Micro-SD-Karte

w Reset-Taste
e Ein/Aus-Taste
r Batteriefach
t Micro-USB-Kabel

Sicherheitshinweise

WARNUNG

-

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument

vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren
oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen

Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt

10

unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Setzen Sie Akkus oder Batterien keiner H itze oder Feuer aus. Vermeiden Sie die

Lagerung in direktem Sonnenlicht.

• Im Falle eines Auslaufens der Batterie darf die Flüssigkeit keinesfalls mit der

Haut oder den Augen in Kontakt kommen. Sollte es dennoch zu Kontakt
kommen, waschen Sie den betroenen Bereich mit reichlich Wasser ab und
holen Sie ärztlichen Rat ein.

• Trennen Sie das Produkt vom Stromanschluss und anderer Ausrüstung, falls

Probleme auftreten.

• Reinigen Sie das Produkt regelmäßig mit einem weichen, sauberen und

trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel, welche die
Oberäche beschädigen können.

• Verwenden Sie keine aggressiven chemischen Reinigungsmittel wie

Ammoniak, Säuren oder Aceton zur Reinigung des Produkts.

• Nehmen Sie den Akku oder die Batterie erst dann aus der Originalverpackung,

wenn Sie sie benötigen.

• Verwenden Sie keine Akkus oder Batterien, die nicht für die Verwendung mit

dem Gerät vorgesehen sind.

• Verwenden Sie nur solchen Zellen oder Batterien so, wie dies für die

Anwendung beabsichtigt ist.

• Wischen Sie die Zellen- oder Batterieanschlüsse mit einem sauberen,

trockenen Tuch ab, wenn sie verschmutzt sind.

• Die Verwendung von Batterien durch Kinder sollte beaufsichtigt werden.

• Achten Sie auf die Kennzeichnungen für plus (+) und minus (-) an den

Batterien und im Gerät, um die korrekte Verwendung sicher zu stellen.

• Entsorgen Sie den Akku oder die Batterie ordnungsgemäß.

• Holen Sie bei Verschlucken von einer Zelle oder Batterie sofort ärztlichen Rat

ein.

• Verwenden Sie nur das mitgelieferte USB-Kabel

• Beachten Sie die lokalen Gesetze und Vorschriften für dieses Produkt vor der

Verwendung und Installation.

Vorbereiten der Überwachungskamera

1. Schieben Sie den Sperrschalter A2, um das Produkt zu önen.

2. Setzen Sie eine Micro-SD-Karte (nicht im Lieferumfang enthalten) in den

Micro-SD-Karten-Einschub A

q

ein.

11

r

3. Setzen Sie die benötigten Batterien in das Batteriefach A

Achten Sie auf die Kennzeichnungen für plus (+) und minus (-) an den

-

Batterien und im Gerät, um die korrekte Verwendung sicher zu stellen.

4. Verbinden Sie das Mikro-USB-Kabel A

5. Stecken Sie das andere Ende von A

Lieferumfang enthalten).

6. Verbinden Sie das USB-Netzteil mit einer Steckdose, um die Kamera

aufzuladen.

7. Halten Sie die Ein/Aus-Taste A

einzuschalten.

Die Statusanzeige-LED A6 beginnt zu blinken.

t

mit dem Mikro-USB-Anschluss A8.

t

in einen USB-Adapter (nicht im

e

5 Sekunden lang gedrückt, um das Produkt

ein.

Installation der Nedis SmartLife App

1. Laden Sie die Nedis SmartLife-App für Android oder iOS aus dem Google Play

Store oder dem Apple App Store auf Ihr Smartphone.

2. Önen Sie die Nedis SmartLife-App auf Ihrem Smartphone.

3. Erstellen Sie ein Konto mit Ihrer Mobiltelefonnummer oder Ihrer E-Mail-

Adresse und tippen Sie auf Continue (Fortsetzen).
Sie erhalten einen Bestätigungscode auf Ihrem Handy oder über Ihre
E-Mail-Adresse.

4. Geben Sie den erhaltenen Bestätigungscode ein.

5. Erstellen Sie ein Passwort und tippen Sie auf Done (Fertigstellung).

6. Tippen Sie auf Add Home (Familie hinzufügen), um ein SmartLife-Zuhause zu

erstellen.

7. Legen Sie Ihren Standort fest, wählen Sie die Räume aus mit denen Sie eine

Verbindung herstellen möchten, und tippen Sie auf Done (Fertigstellung).

Verbinden der App

1. Tippen Sie in der Nedis SmartLife-App oben rechts auf +.

2. Wählen Sie den Gerätetyp, den Sie hinzufügen möchten, aus der Liste aus.

3. Vergewissern Sie sich, dass die Statusanzeige-LED A

4. Geben Sie die WLAN-Netzwerkdaten ein und tippen Sie auf Bestätigen.

5. Tippen Sie auf Weiter und ein QR-Code wird angezeigt.

6. Halten Sie Ihr Telefon in einem Abstand von 15 bis 20 cm vor die Kamera.
Wenn die Kamera den QR-Code erkannt hat, hören Sie einen Ton.

7. Tippen Sie, um zu bestätigen, dass Sie den Ton gehört haben.

8. Geben Sie dem Produkt einen Namen und tippen Sie auf Fertig. A

12

6

blinkt.

6

wird

blau. Das Produkt kann jetzt verwendet werden.

Wenn die Verbindung des Produkts fehlgeschlagen ist, leuchtet die
Statusanzeige-LED A
Um die Kamera zurückzusetzen:

• Schieben Sie den Sperrschalter A

• Drücken und halten Sie die Reset-Taste A

hören. Wiederholen Sie dann die Schritte 1 bis 8 näher am Router.

6

dauerhaft rot.

2

, um das Produkt zu önen.

w

5 Sekunden, bis Sie den Ton

Wichtige Hinweise zur Reduzierung von Fehlalarmen

• Installieren Sie die Kamera nicht gegenüber Objekten mit hellem Licht,

einschließlich Sonnenschein usw.

• Die ideale Erkennungsweite beträgt 2 - 10 Meter.

• Stellen Sie die Kamera nicht in der Nähe von Fahrzeugen auf, die sich häug

bewegen. Der empfohlene Abstand zwischen Kamera und fahrenden
Fahrzeugen beträgt 15 Meter.

• Halten Sie Abstand zu Luftauslässen, einschließlich von Klimaanlagen und

Wärmetauschern.

• Richten Sie die Kamera nicht auf einen Spiegel oder ein stark reektierendes

Objekt.

• Halten Sie die Kamera mindestens 1 Meter von drahtlosen Geräten wie

WLAN-Routern und Telefonen fern, um Funkstörungen zu vermeiden.

Der Startbildschirm der Nedis SmartLife-App

Nachdem eine erfolgreiche Verbindung mit der Überwachungskamera
hergestellt wurde, zeigt die Nedis SmartLife-App eine Übersicht der
verbundenen Produkte an.
Wählen Sie das gewünschte Produkt in der Übersicht aus.

Erstellen von Videos und Screenshots

Sie können Videoaufnahmen und Screenshots auf Ihrem Telefon erstellen, indem
Sie auf Aufnahme und Screenshot tippen.

Wiedergeben von Bewegungserkennungsvideos

Bewegungserkennungsvideos werden automatisch auf der microSD-Karte

4

gespeichert. (Wenn in die Kamera eingesteckt.)

1. Tippen Sie auf Wiedergabe, um die gespeicherten Videos zu önen.

2. Wählen Sie den Tag der Aufnahme.

13

3. Zoomen Sie und ziehen Sie die Zeitachse, um die Aufnahme auszuwählen.

Einstellungen

Tippen Sie auf die Einstellungsschaltäche , um den Einstellungsbildschirm zu
önen.

Produktnamen ändern Hier können Sie den Namen der

Produkte teilen Teilen Sie den Zugang zu dem Produkt

Produktinformationen Anzeigen von Informationen zum Produkt.
Energieverwaltung Anzeigen des Batteriestatus und Einstellen

Grundlegende
Funktionseinstellungen

PIR-Schalter Anpassung der Empndlichkeit der

SD-Karteneinstellungen Anzeigen der Einstellungen der

Feedback Produktbezogenes Feedback an Nedis

Firmware-Info Zeigt die Version der Software an.
Produkt entfernen Entfernt das Produkt aus der Nedis

Überwachungskamera ändern.

mit anderen.

des Signals für niedrigen Ladezustand.
Änderung der Kameraeinstellungen.

Bewegungserkennung.

microSD-Karte und Festlegen der
Aufnahmeeinstellungen.

senden.

SmartLife-App.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt WIFICBO20WT unserer
Marke Nedis®, produziert in China, nach allen geltenden CE-Standards und
Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies
gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls
zutreend) steht zum Download zur Verfügung unter:
nedis.de/WIFICBO20WT#support

Weiterführende Informationen zur Compliance erhalten Sie über den
Kundenservice:

14

Web: www.nedis.com
E-Mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Niederlande

Guide de démarrage rapide

b

Caméra Full HD rechargeable

Pour plus d'informations, consultez le manuel détaillé en ligne :

ned.is/wicbo20wt

WIFICBO20WT

Utilisation prévue

Le produit est conçu comme une caméra de sécurité IP pour une utilisation en
intérieur et en extérieur.
Consultez les lois et réglementations locales en matière de caméras de sécurité
avant de l'utiliser et de l'installer.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.

Spécications

Produit Caméra Full HD rechargeable
Article numéro WIFICBO20WT
Dimensions (L x l x H) 82 x 57 x 101 mm
Poids 126 g
Mémoire Carte microSD : Jusqu'à 128 Go

Résolution 1920 px - 1080 px
Vitesse de trame 15 ips
Enregistrement vidéo Déclencheur de détection de mouvement
Encodage vidéo H.264
Angle de vue 120 °
Étanche IP65

Stockage Cloud

15

Puissance max. de transmission
radio

Gain de l’antenne 2 dBi
Connexions sans l Wi-Fi: 802.11 b/g/n

Plage de fréquences Wi-Fi 2412 - 2472 MHz
Température de stockage -20 - 60 °C

Température de
fonctionnement

Alimentation électrique 5 VDC
Champ de vision nocturne 6 - 8 m
Capteur d'image Capteur CMOS 2 MP 1/2,9”
Microphone intégré - 38 dB
Haut-parleur intégré 8 Ω

Type de batterie 2 x 18650 (Li-ion)

16 dBm

2,4 GHz

-20 - 55 °C

1 W

Pièces principales (image A)

1 Support de

montage

2 Interrupteur de

verrouillage

3 Objectif de la

caméra

4 Microphone

5 Capteur de lumière
6 Voyant LED d’état
7 Capteur PIR
8 Port micro USB
9 Haut-parleur
q Emplacement pour

carte micro SD

w Bouton de

réinitialisation

e Bouton

d’alimentation

r Compartiment à

piles

t Câble micro USB

Consignes de sécurité

AVERTISSEMENT

-

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce

document avant d'installer ou d'utiliser le produit. Conservez ce document
pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent document.

• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse.

Remplacez immédiatement un produit endommagé ou défectueux.

16

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas exposer des piles ou des batteries à la chaleur ou au feu. Évitez tout

stockage à la lumière directe du soleil.

• En cas de fuite d’une pile, ne pas laisser le liquide entrer en contact avec la

peau ou les yeux. En cas de contact, lavez la zone touchée à grande eau et
consultez un médecin.

• Débrancher le produit de la prise secteur et de tout autre équipement en cas

de problème.

• Nettoyez régulièrement le produit avec un chion doux, propre et sec. Évitez

les abrasifs qui peuvent endommager la surface.

• N'utilisez pas de nettoyants chimiques agressifs tels que de l'ammoniac, de

l'acide ou de l'acétone lors du nettoyage du produit.

• Ne pas retirer une pile ou une batterie de son emballage d'origine tant que

vous ne l'utilisez pas.

• N'utiliser aucune pile ou batterie qui n'est pas conçue pour être utilisée avec le

produit.

• Utilisez uniquement la pile ou la batterie dans l’application pour laquelle elle a

été conçue.

• Essuyez les bornes de la pile ou de la batterie avec un chion propre et sec si

elles sont sales.

• L'utilisation de la batterie par des enfants doit être surveillée.

• Respectez les marquages positif (+) et négatif (-) sur la pile, la batterie et le

matériel et assurez-vous de les utiliser correctement.

• Mettez correctement au rebut la pile ou la batterie.

• En cas d’ingestion d’une pile-bouton ou autre batterie, consultez un médecin

immédiatement.

• Utilisez uniquement le câble USB fourni

• Consultez les lois et réglementations locales pour ce produit avant installation

et utilisation.

Préparer la caméra de sécurité

1. Faites coulisser l'interrupteur de verrouillage A2 pour ouvrir le produit.

2. Insérez une carte microSD (non incluse) dans l’emplacement pour carte

3. Insérez les piles requises dans le compartiment à piles A

4. Branchez le câble micro USB A

q

microSD A

Respectez les marquages positif (+) et négatif (-) sur la pile, la batterie et le

-

matériel et assurez-vous de les utiliser correctement.

.

t

dans le port micro USB A8.

17

r

.

t

5. Branchez l'autre extrémité de A

6. Connectez l’adaptateur d’alimentation USB à une prise secteur pour charger

la caméra.

7. Appuyez et maintenez le bouton d’alimentation A

pour mettre le produit en marche.

Le voyant LED de statut A6 commence à clignoter.

sur un adaptateur USB (non inclus).

e

pendant 5 secondes

Installez l'application Nedis SmartLife

1. Téléchargez l'application Nedis Smartlife pour Android ou iOS sur votre

téléphone via Google Play ou l’App Store d’Apple.

2. Ouvrez l'application Nedis Smartlife sur votre téléphone.

3. Créez un compte avec votre numéro de téléphone mobile ou votre adresse

e-mail et appuyez sur Continue (Continuer).
Vous recevrez un code de vérication sur votre téléphone mobile ou votre
adresse e-mail.

4. Entrez le code de vérication reçu.

5. Créez un mot de passe et appuyez sur Done (Terminé).

6. Appuyez sur Add Home (Ajouter les familles) pour créer une maison

SmartLife.

7. Dénissez votre emplacement, choisissez les pièces avec lesquelles vous

souhaitez vous connecter et appuyez sur Done (Terminé).

Connexion à l'application

1. Appuyez sur + dans le coin en haut à droite de l’application Nedis SmartLife.

2. Sélectionnez le type d’appareil que vous souhaitez ajouter dans la liste.

3. Conrmez que le voyant LED de statut A

4. Entrez les données du réseau Wi-Fi et appuyez sur Conrmer.

5. Appuyez sur Continuer et un code QR apparaît.

6. Tenez votre téléphone à une distance de 15 à 20 cm devant la caméra.
Si la caméra a détecté le code QR, vous entendez un son.

7. Appuyez pour conrmer que vous avez entendu le son.

8. Donnez un nom au produit et appuyez sur Terminé. A

produit est maintenant prêt à être utilisé.
Si le produit ne parvient pas à se connecter, le voyant LED de statut A
en rouge.
Pour réinitialiser la caméra :

• Faites coulisser l'interrupteur de verrouillage A

• Appuyez et maintenez le bouton de réinitialisation A

6

clignote.

6

s’allume en bleu. Le

6

s'allume

2

pour ouvrir le produit.

w

18

pendant 5 secondes

jusqu'à entendre un son, puis répétez l'étape 1 à 8 en vous rapprochant du
routeur.

Instructions importantes pour réduire les fausses
alarmes

• N'installez pas la caméra face à des lumières vives, notamment les rayons du

soleil, etc.

• La distance de vision idéale est de 2 - 10 mètres.

• Ne placez pas la caméra à proximité de véhicules en mouvement fréquent. La

distance recommandée entre la caméra et des véhicules en mouvement est de
15 mètres.

• Éloignez-la des sorties d ’air, y compris de l’air conditionné et des bouches de

transfert de chaleur, etc.

• Ne pas placer la caméra face à un miroir ou à un objet très rééchissant.

• Gardez la caméra à 1 mètres minimum de tout appareil sans l, y compris des

routeurs Wi-Fi et des téléphones, an d’éviter des interférences sans l.

Écran de démarrage de l'application Nedis SmartLife

Une fois la connexion avec la caméra de sécurité établie, l’application Nedis
SmartLife ache un aperçu des produits connectés.
Sélectionnez le produit souhaité dans la vue d'ensemble.

Faire des enregistrements vidéo et des captures d'écran

Vous pouvez eectuer des enregistrements vidéo et des captures d'écran sur
votre téléphone en appuyant sur Enregistrer et Capture d'écran .

Lire des vidéos de détection de mouvement

Les vidéos par détection de mouvement sont automatiquement

4

enregistrées sur la carte micro SD (si elle est insérée dans la caméra).

1. Appuyez sur Lecture pour ouvrir les vidéos stockées.

2. Sélectionnez le jour de l'enregistrement.

3. Zoomez et faites glisser la chronologie pour sélectionner l'enregistrement.

19

Settings

Appuyez sur la roue de conguration pour ouvrir l'écran des paramètres.

Modier le nom du produit Changer le nom de la caméra de sécurité
Partager des produits Partager l'accès à l'appareil avec d'autres.
Information produit Acher les informations du produit.
Gestion de l’alimentation Achez le statut de la batterie et réglez le

Paramètres des fonctionnalités
de base

Commutateur PIR Ajustez la sensibilité de la détection de

Paramètres de la carte SD Achez les paramètres de la carte

Retour d'information Envoyer des commentaires sur les produits

Informations sur le
micrologiciel

Supprimer un produit Supprimer le produit de l’application Nedis

signal de batterie faible.
Modier les paramètres de la caméra.

mouvement.

micro SD et réglez les paramètres
d’enregistrement.

à Nedis.
Voir la version du logiciel.

SmartLife.

Déclaration de conformité

Nous, Nedis B.V., déclarons en tant que fabricant que le produit WIFICBO20WT
de notre marque Nedis®, produit en Chine, a été testé conformément à toutes
les normes et réglementations CE en vigueur et que tous les tests ont été réussis.
Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la che de sécurité le cas échéant)
peut être trouvée et téléchargée via: nedis.fr/WIFICBO20WT#support

Pour plus d'informations sur la conformité, contactez le service client:
Site Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Pays-Bas

20

Snelstartgids

d

Oplaadbare Full-HD-camera

Zie voor meer informatie de uitgebreide handleiding online:

ned.is/wicbo20wt

WIFICBO20WT

Bedoeld gebruik

Het product is bedoeld als een IP-beveiligingscamera voor gebruik binnenshuis
en buitenshuis.
Raadpleeg voor het gebruik en installeren de lokale wet- en regelgeving omtrent
beveiligingscamera’s.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie
en correcte werking.

Specicaties

Product Oplaadbare Full-HD-camera
Artikelnummer WIFICBO20WT
Afmetingen (l x b x h) 82 x 57 x 101 mm
Gewicht 126 g
Geheugen MicroSD-kaart: tot maximaal 128 GB

Resolutie 1920 px - 1080 px
Framesnelheid 15 fps
Video-opname Bewegingsdetectie-trigger
Videocodering H.264
Kijkhoek 120 °
Waterdicht IP65

Max. zendvermogen van de
radio

Antenneversterking 2 dBi
Draadloze verbindingen Wi-Fi: 802.11 b/g/n

Cloud opslag

16 dBm

2,4 GHz

21

Wi-Fi-frequentiebereik 2412 - 2472 MHz
Opslagtemperatuur -20 - 60 °C
Bedrijfstemperatuur -20 - 55 °C
Stroomingang 5 VDC
Nachtzicht bereik 6 - 8 m
Beeldsensor 2 MP 1/2,9” CMOS-sensor
Ingebouwde microfoon - 38 dB
Ingebouwde luidspreker 8 Ω

Batterijtype 2 x 18650 (Li-ion)

1 W

Belangrijkste onderdelen (afbeelding A)

1 Montagebeugel
2 Vergrendelings-

schakelaar

3 Cameralens
4 Microfoon
5 Lichtsensor

6 Statusindicatie LED
7 PIR-sensor
8 Micro USB-poort
9 Luidspreker
q Micro SD-kaartsleuf
w Reset knop

e Aan/uit-knop
r Batterijcom-

partiment

t Micro USB-kabel

Veiligheidsvoorschriften

WAARSCHUWING

-

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen

heeft voordat u het product installeert of gebruikt. Bewaar dit document voor
toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang

een beschadigd of defect product onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Stel de cellen of batterijen niet bloot aan hitte of vuur. Vermijd opslag in direct

zonlicht.

• Als een cel lekt, laat de vloeistof dan niet met de huid of de ogen in contact

komen. Als dit toch gebeurt, moet u de vloeistof direct met veel water
afspoelen en medische hulp inroepen.

• Koppel het product los van het stopcontact en van andere apparatuur als er

22

zich problemen voordoen.

• Reinig het product regelmatig met een zachte, schone, droge doek. Vermijd

schuurmiddelen die het oppervlak kunnen beschadigen.

• Gebruik geen agressieve chemische reinigingsmiddelen zoals ammoniak, zuur

of aceton bij het schoonmaken van het product.

• Verwijder een cel of batterij pas uit de originele verpakking als u die gaat

gebruiken.

• Gebruik geen cel of batterij die niet bedoeld is voor gebruik met de

apparatuur.

• Gebruik de batterij of cel alleen op de wijze waarvoor deze bedoeld is.

• Veeg de cel of de batterijpolen met een schone, droge doek af als ze vuil zijn.

• Gebruik van de batterij door kinderen moet onder toezicht staan.

• Let op de plus (+) en min (-) markeringen op de cel, batterij en apparatuur en

zorg dat het correct gebruikt wordt.

• Gooi de cel of batterij volgens de voorschriften weg.

• Raadpleeg onmiddellijk een ar ts als een cel of een batterij ingeslikt is.

• Gebruik alleen de meegeleverde USB-kabel

• Raadpleeg de lok ale wet- en regelgeving voor dit product voordat u dit

installeert en gebruikt.

De beveiligingscamera klaarmaken voor gebruik

1. Verschuif de vergrendelingsschakelaar A2 om het product te openen.

2. Plaats de microSD-kaart (niet meegeleverd) in de microSD-kaartsleuf A

3. Plaats de benodigde batterijen in het batterijvakje A

Let op de plus (+) en min (-) markeringen op de cel, batterij en apparatuur en

-

zorg dat het correct gebruikt wordt.

4. Steek de micro-USB-kabel A

5. Sluit het andere uiteinde van A

6. Steek de USB-stroomadapter in een stopcontact om de camera op te laden.

7. Houd de aan/uitknop A

zetten.
De statusindicator LED A

t

in de micro USB-poort A8.

t

aan op een USB-adapter (niet inbegrepen).

e

5 seconden lang ingedrukt om het product aan te

6

gaat knipperen.

r

.

q

.

De Nedis SmartLife app installeren

1. Download de Nedis Smartlife app voor Android of iOS op je telefoon via

Google Play of de Apple App Store.

2. Open de Nedis Smartlife app op je telefoon.

23

3. Maak een account aan met uw mobiele telefoonnummer of e-mailadres en tik

op Continue (Verder).

U ontvangt een vericatiecode op uw mobieltje of e-mailadres.

4. Voer de ontvangen vericatiecode in.

5. Maak een wachtwoord aan en tik op Done (Voltooid).

6. Tik op Add Home (Huis toevoegen) om een SmartLife-huis aan te maken.

7. Stel je locatie in, kies de ruimtes waar je mee wilt verbinden en tik op Voltooid.

Verbinding maken met de app

1. Tik op + in de rechterbovenhoek van de Nedis SmartLife app.

2. Selecteer uit de lijst het apparaat-type dat u wilt toevoegen.

3. Controleer of het status LED-lampje A

4. Voer de Wi-Fi-netwerkgegevens in en tik op Bevestigen.

5. Tik op Doorgaan en er verschijnt een QR-code.

6. Houd uw telefoon op een afstand van 15 - 20 cm voor de camera.
Als de camera de QR-code gedetecteerd heeft, hoort u een geluid.

7. Tik op de telefoon om te bevestigen dat u het geluid hebt gehoord.

8. Geef het product een naam en tik op Gereed. A

product is nu klaar voor gebruik.
Als het product geen verbinding heeft gemaakt, brandt de statusindicator LED

6

A

rood.

Het resetten van de camera:

• Verschuif de vergrendelingsschakelaar A

• Houd de resetknop A

geluidssignaal hoort. Herhaal vervolgens stap 1 tot 8 maar nu dichter bij de
router.

w

gedurende 5 seconden ingedrukt tot u het

6

knippert.

6

gaat blauw branden. Het

2

om het product te openen.

Belangrijke aanwijzingen om het aantal valse alarmen te
verminderen

• Installeer de camera niet met de lens op voorwerpen met fel licht, inclusief

zonlicht, enz. gericht.

• De ideale k ijkafstand is 2 - 10 meter.

• Plaats de camera niet in de buurt van vaak bewegende voertuigen. De

aanbevolen afstand tussen de camera en bewegende voertuigen is 15 meter.

• Blijf uit de buur t van luchtopeningen, inclusief airconditioner en

warmteoverdrachtsopeningen, enz.

• Plaats de camera niet in de richting van een spiegel of sterk reecterend

24

voorwerp.

• Plaats de camera op een afstand van minstens 1 meter van draadloze

apparaten, waaronder Wi-Fi-routers en telefoons, om interferentie van andere
draadloze apparaten te voorkomen.

Het startscherm van de Nedis SmartLife-app

Na het maken van een succesvolle verbinding met de beveiligingscamera geeft
de Nedis SmartLife-app een overzicht weer van de producten die verbonden
zijn.
Kies het gewenste product in het overzicht.

Video-opnamen en screenshots maken

U kunt video-opnamen en screenshots op uw telefoon maken door op Opname
en Screenshot te tikken.

Met bewegingsdetectie gemaakte video's afspelen

Met bewegingsdetectie gemaakte video's worden automatisch op de

4

microSD-kaart opgeslagen. (Indien in de camera geplaatst).

1. Tik op Afspelen om de opgeslagen video's te openen.

2. Selecteer de dag van de opname.

3. Zoom en sleep de tijdlijn om de opname te selecteren.

Instellingen

Tik op de instellingen knop om het instellingen-scherm te openen.

Productnaam wijzigen Wijzig de naam van de beveiligingscamera.
Producten delen Toegang tot het product met anderen delen.
Product-info Bekijk de informatie over het product.
Stroombeheer Bekijk de batterijstatus en stel het signaal

Basisinstellingen voor functie De camera-instellingen wijzigen.
Pir-schakelaar Pas de gevoeligheid van de

Instellingen SD-kaart Bekijk de microSD-kaartinstellingen en stel

voor een batterij die bijna leeg is in.

bewegingsdetectie aan.

de opname-instellingen in.

25

Feedback verzenden Stuur product-gerelateerde feedback naar

Firmware-info Bekijk de versie van de soft ware.
Product verwijderen Verwijder het product uit de Nedis SmartLife

Nedis.

app.

Conformiteitsverklaring

Wij, Nedis B.V., verklaren als fabrikant dat het product WIFICBO20WT van ons
merk Nedis®, geproduceerd in China, is getest conform alle relevante CE-normen
en -voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is
niet beperkt tot de richtlijn RED 2014/53/EU.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens
indien van toepassing) kan worden gevonden en gedownload via:
nedis.nl/WIFICBO20WT#support

Voor andere informatie met betrekking tot de naleving neemt u contact op met
de klantenservice:
Web: www.nedis.nl
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Nederland

Guida rapida all’avvio

j

Telecamera ricaricabile Full HD

Per maggiori informazioni vedere il manuale esteso online:

ned.is/wicbo20wt

WIFICBO20WT

Uso previsto

Il prodotto è inteso come telecamera di sicurezza IP per l’utilizzo in ambienti
interni ed esterni.
Consultare le normative e i regolamenti locali relativi alle telecamere di sicurezza
prima dell’uso e dell’installazione.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare conseguenze per la
sicurezza, la garanzia e il corretto funzionamento.

26

Speciche

Prodotto Telecamera ricaricabile Full HD
Numero articolo WIFICBO20WT
Dimensioni (p x l x a) 82 x 57 x 101 mm
Peso 126 g
Memoria Scheda microSD: no a 128 GB

Risoluzione 1920 px - 1080 px
Velocità frame 15 fps
Registrazione video Trigger per rilevazione movimento
Codica video H.264
Angolo visuale 120 °
Impermeabile IP65

Potenza di trasmissione radio
max

Guadagno antenna 2 dBi
Connessioni wireless Wi-Fi: 802.11 b/g/n

Intervallo di frequenza Wi-Fi 2412 - 2472 MHz
Temperatura di conservazione -20 - 60 °C
Temperatura di lavoro -20 - 55 °C
Ingresso di alimentazione 5 VDC
Raggio per la visione notturna 6 - 8 m
Sensore immagini Sensore 1/2.9” CMOS 2 MP
Microfono incorporato - 38 dB
Altoparlante integrato 8 Ω

Tipo batteria 2 x 18650 (Li-ion)

Archiviazione nel cloud

16 dBm

2,4 GHz

1 W

27

Parti principali (immagine A)

1 Staa di montaggio
2 Interruttore di

sblocco

3 Obiettivo

telecamera

4 Microfono
5 Sensore luminoso

6 Spia LED di stato
7 Sensore PIR
8 Porta micro USB
9 Altoparlante
q Fessura scheda

micro SD

w Pulsante di ripristino

e Pulsante di

accensione

r Vano batteria
t Cavo micro USB

Istruzioni di sicurezza

ATTENZIONE

-

• Assicurarsi di aver letto e compreso pienamente le istruzioni in questo

documento prima di installare o utilizzare il prodotto. Conservare il documento
per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire

immediatamente un prodotto danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Non esporre le celle o le batterie al calore o al fuoco. Evitare di conservarle alla

luce diretta del sole.

• In caso di perdita di una cella, non lasciare che il liquido venga in contatto con

la pelle o con gli occhi. In caso di contatto, lavare l’area in questione con acqua
abbondante e rivolgersi a un medico.

• Scollegare il prodotto dalla presa elettrica e da altre apparecchiature se si

vericano problemi.

• Pulire il prodotto regolarmente con un panno asciutto, morbido e pulito.

Evitare sostanze abrasive che possono danneggiare la supercie.

• Per la pulizia del prodotto non utilizzare detergenti chimici aggressivi come

ammoniaca, acido o acetone.

• Non rimuovere una cella o una batteria dalla sua confezione originale no a

quando non ne è necessario l’utilizzo.

• Non utilizzare alcuna cella o batteria che non sia progettata per essere

utilizzata con il prodotto.

• Utilizzare la cella o la batteria solo nelle applicazioni cui è destinata.

• Se sono sporchi, stronare i morsetti della cella o della batteria con un panno

asciutto e pulito.

28

• L’utilizzo della batteria da parte dei bambini deve avvenire solo se sotto la

supervisione di un adulto.

• Osser vare i segni più (+) e meno (–) sulla cella, sulla batteria e

sull’apparecchiatura per assicurare l’utilizzo corretto.

• Smaltire le celle o le batterie in modo appropriato.

• Rivolgersi immediatamente a un medico in caso di ingestione di un

componente o una batteria.

• Utilizzare esclusivamente il cavo USB in dotazione.

• Consultare le normative e i regolamenti locali relativi a questo prodotto prima

dell’uso e dell’installazione.

Preparazione della telecamera di sicurezza

1. Far scorrere l’interruttore di sblocco A2 per aprire il prodotto.

2. Inserire una scheda microSD (non inclusa) nello slot per schede microSD A

3. Inserire le batterie richieste nell’apposito vano A

Osservare i segni più (+) e meno (–) sulla cella, sulla batteria e

-

sull’apparecchiatura per assicurare l’utilizzo corretto.

4. Inserire il cavo micro USB A

5. Collegare l’altra estremità di A

6. Collegare l’adattatore di alimentazione USB a una presa elettrica per ricaricare

la telecamera.

7. Tenere premuto il pulsante di accensione A

prodotto.
La spia LED di stato A

t

nella porta micro USB A8.

t

in un adattatore USB (non incluso).

6

inizia a lampeggiare.

r

.

e

per 5 secondi per accendere il

q

Installazione dell’app SmartLife di Nedis

1. Scaricare l’app Nedis Smartlife per Android o iOS sul telefono tramite Google

Play o l’Apple App Store.

2. Aprire l’app Nedis Smartlife sul telefono.

3. Creare un account con il proprio numero di telefono cellulare o indirizzo

e-mail e toccare Continua.
Si riceverà un codice di verica sul cellulare o al proprio indirizzo e-mail.

4. Immettere il codice di verica ricevuto.

5. Creare una password e toccare Fatto.

6. Toccare Aggiungi Casa per creare una casa SmartLife.

7. Impostare la propria posizione, scegliere gli ambienti a cui collegarsi e toccare

Fatt o.

29

.

Collegamento all’app

1. Toccare + nell’angolo in alto a destra nell’app Nedis SmartLife.

2. Selezionare il tipo di dispositivo che si desidera aggiungere dall’elenco.

3. Vericare che la spia LED di stato A

4. Immettere i dati della rete Wi-Fi e toccare Conferma.

5. Toccare Continua e apparirà un codice QR.

6. Tenere il telefono a una distanza di 15 - 20 cm dalla telecamera.
Se la telecamera rileva il codice QR, si sentirà un suono.

7. Toccare per confermare di aver udito il suono.

8. Dare un nome al prodotto e premere Fatto. A

è pronto all’uso.
Se il prodotto non si collega, la spia LED di stato A
Per ripristinare la telecamera:

• Far scorrere l’interruttore di sblocco A

• Tenere premuto il pulsante di ripristino A

avverte un suono. Quindi ripetere i punti da 1 a 8 avvicinandosi al router.

6

stia lampeggiando.

6

diventerà blu. Il prodotto ora

6

diventa rossa.

2

per aprire il prodotto.

w

per 5 secondi nché non si

Istruzioni importanti per ridurre i falsi allarmi

• Non installare la telecamera rivolta verso oggetti con luci brillanti, inclusa la

luce del sole e simili.

• La distanza visiva ideale è di 2 - 10 metri.

• Non posizionare la telecamera vicino a veicoli che si muovono

frequentemente. La distanza consigliata fra la telecamera e i veicoli in
movimento è di 15 metri.

• Tenere le distanze da fonti che emettono aria, inclusi i condizionatori e gli sati

per il trasferimento termico e simili.

• Non collocare la telecamera di fronte a specchi o oggetti molto riettenti.

• Mantenere la telecamera almeno a 1 metri di distanza da altri dispositivi

wireless, inclusi router Wi-Fi e telefoni, per evitare interferenze wireless.

La schermata iniziale dell’app Nedis SmartLife

Una volta eettuato con successo il collegamento alla telecamera di sicurezza,
l’app Nedis SmartLife visualizza una panoramica dei prodotti collegati.
Selezionare il prodotto desiderato nella panoramica.

Registrazione di video e fermi immagine

È possibile registrare video e fermi immagine sul telefono toccando Registra e
Fermo immagine .

30

Riproduzione dei video con rilevazione di movimento

I video con rilevamento del movimento sono salvati automaticamente nella

4

scheda micro SD. (Se inserita nella telecamera).

1. Toccare Riproduzione per aprire i video salvati.

2. Selezionare il giorno della registrazione.

3. Zoomare e trascinare la barra per selezionare la registrazione.

Impostazioni

Toccare il tasto delle impostazioni per aprire la schermata delle impostazioni.

Modica nome prodotto Modica il nome della telecamera di

Condividi prodotti Condivide l’accesso al prodotto con gli

Info prodotto Visualizza informazioni sul prodotto.
Gestione alimentazione Visualizza lo stato della batteria e imposta

Impostazioni delle
caratteristiche di base

Interruttore PIR Regola la sensibilità del rilevamento del

Impostazioni scheda SD Visualizza le impostazioni della scheda

Feedback Invia il feedback relativo al prodotto a

Informazioni rmware Visualizza la versione del software.
Rimuovi prodotto Rimuove il prodotto dall’app Nedis

sicurezza.

altri.

il segnale di batteria scarica.
Modica le impostazioni della telecamera.

movimento.

micro SD e imposta le impostazioni di
registrazione.

Nedis.

SmartLife.

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto
WIFICBO20WT con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato
ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi
sono stati superati con successo. Questo include, senza esclusione alcuna, la
normativa RED 2014/53/UE.

31

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili)
sono disponibili e possono essere scaricate da: nedis.it/WIFICBO20WT#support

Per ulteriori informazioni relative alla conformità, contattare il servizio clienti:
Sito web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Paesi Bassi

Guía de inicio rápido

h

Cámara recargable Full HD

Para más información, consulte el manual ampliado en línea:

ned.is/wicbo20wt

WIFICBO20WT

Uso previsto por el fabricante

El producto está diseñado como cámara de seguridad IP para uso en interiores
y exteriores.
Consulte las leyes y reglamentos locales sobre cámaras de seguridad antes de
usarlas e instalarlas.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener consecuencias para la
seguridad, la garantía y el funcionamiento adecuado.

Especicaciones

Producto Cámara recargable Full HD
Número de artículo WIFICBO20WT
Dimensiones (L x An x Al) 82 x 57 x 101 mm
Peso 126 g
Memoria Tarjeta microSD: hasta 128 GB

Resolución 1920 px - 1080 px
Velocidad de fotograma 15 fps

Almacenamiento en la nube

32

Grabación de vídeo Activador de la detección de movimiento
Codicación de vídeo H.264
Ángulo de visión 120 °
Impermeabilidad IP65

Potencia máx. de
radiotransmisión

Ganancia de la antena 2 dBi
Conexiones inalámbricas Wi-Fi: 802.11 b/g/n

Rango de frecuencia Wi-Fi 2412 - 2472 MHz
Temperatura de almacenaje -20 - 60 °C

Temperatura de
funcionamiento

Potencia de entrada 5 VDC
Rango de visión nocturna 6 - 8 m
Sensor de imágenes 2 MP 1/2.9” sensor CMOS
Micrófono incorporado - 38 dB
Altavoz incorporado 8 Ω

Tipo de batería 2 x 18650 (iones de litio)

16 dBm

2,4 GHz

-20 - 55 °C

1 W

Partes principales (imagen A)

1 Soporte de montaje
2 Interruptor de

bloqueo

3 Lente de la cámara
4 Micrófono
5 Sensor de luz
6 Indicador LED de

estado

7 Sensor PIR

8 Puerto micro USB
9 Altavoz
q Ranura para tarjeta

micro SD

w Botón de reinicio
e Botón de encendido
r Compartimento de

las pilas

t Cable micro USB

33

Instrucciones de seguridad

ADVERTENCIA

-

• Asegúrese de que ha leído y entendido completamente las instrucciones en

este documento antes de instalar o utilizar el producto. Guarde este
documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.

• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya

inmediatamente un producto si presenta daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• No exponga las pilas o baterías al calor o al fuego. Evite el almacenamiento

bajo luz solar directa.

• En el supuesto de una fuga de la pila, no permita que el líquido entre en

contacto con la piel o los ojos. Si se ha producido el contacto, lave la zona
afectada con agua abundante y consulte a un médico.

• Desconecte el producto de la toma de corriente y de otros equipos si surgen

problemas.

• Limpie el producto regularmente con un paño suave, limpio y seco. Evite los

productos abrasivos que puedan dañar la supercie.

• Para limpiar el producto, no utilice productos de limpieza agresivos como

amoníaco, ácido o acetona.

• No retire una pila o batería del embalaje original hasta que sea requerida para

su uso.

• No utilice ninguna pila o batería que no esté diseñada para el uso con el

producto.

• Utilice solamente la pila o la batería en la aplicación para la que se haya

diseñado.

• Limpie los terminales de la pila o la batería con un paño seco y limpio si se

ensucian.

• El uso de la batería por los niños debe hacerse bajo supervisión.

• Obser ve las marcas positivo (+) y negativo (–) en la pila, batería y equipo y

asegúrese de un uso correcto.

• Deseche la pila o la batería correctamente.

• Busque ayuda médica inmediatamente si alguien se ha tragado una pila o una

batería.

• Utilice solamente el cable USB proporcionado

• Consulte la legislación y las normativas locales antes de instalar y utilizar este

producto.

34

Cómo preparar la cámara de seguridad

1. Deslice el interruptor de bloqueo A2 para abrir el producto.

2. Inserte una tarjeta microSD (no incluida) en la ranura para tarjetas microSD

q

A

.

3. Inserte las pilas requeridas en el compartimento de las pilas A

Observe las marcas positivo (+) y negativo (–) en la pila, batería y equipo y

-

asegúrese de un uso correcto.

4. Conecte el cable microUSB A

5. Enchufe el otro extremo de A

6. Conecte el adaptador de alimentación USB a una toma de corriente para

cargar la cámara.

7. Mantenga pulsado el botón de encendido A

encender el producto.
El indicador LED de estado A

t

en el puerto microUSB A8.

t

a un adaptador USB (no incluido).

e

durante 5 segundos para

6

comienza a parpadear.

r

.

Cómo instalar la app Nedis SmartLife

1. Descargue la aplicación Nedis Smartlife para Android o iOS en su teléfono a

través de Google Play o Apple App Store.

2. Abra la aplicación Nedis Smartlife en su teléfono.

3. Cree una cuenta con su número de teléfono móvil o su dirección de correo

electrónico y toque Continuar.
Recibirá un código de vericación en su teléfono móvil o a su dirección de correo
electrónico.

4. Introduzca el código de vericación recibido.

5. Cree una contraseña y toque Hecho.

6. Toque Añadir hogar para crear un hogar SmartLife.

7. Establezca su ubicación, escoja las habitaciones que quiera conectar y toque

Hecho.

Cómo conectarse a la aplicación

1. Toque + en la esquina superior derecha en la app Nedis SmartLife.

2. Seleccione de la lista el tipo de dispositivo que quiera añadir.

3. Conrme que el indicador LED de estado A

4. Introduzca los datos de la red WiFi y toque Conrmar.

5. Toque Continuar y aparecerá un código QR.

6. Sostenga su teléfono a una distancia de 15 - 20 cm delante de la cámara.
Si la cámara ha detectado el código QR, escuchará un sonido.

7. Toque para conrmar que ha escuchado el sonido.

35

6

esté parpadeando.

6

8. Póngale un nombre al producto y toque en Hecho”. A

producto está listo para su uso.

Si el producto no consiguió conectarse, el indicador LED de estado A6 se
enciende en rojo.
Para reiniciar la cámara:

• Deslice el interruptor de bloqueo A

• Mantenga pulsado el botón de reinicio A

oiga el sonido. A continuación, repita los pasos 1 a 8 más cerca del router.

2

para abrir el producto.

w

durante 5 segundos hasta que

cambia a azul. El

Instrucciones importantes para reducir falsas alarmas

• No instale la cámara de cara a objetos con luces brillantes, incluida la luz solar,

etc.

• La distancia de visualización ideal es de 2 - 10 metros.

• No sitúe la cámara cerca de vehículos que se muevan con frecuencia. La

distancia recomendada entre la cámara y vehículos en movimiento es de 15
metros.

• Manténgala alejada de las salidas de aire, incluidos el aire acondicionado y

rejillas de transferencia de calor, etc.

• No coloque la cámara mirando a un espejo ni a un objeto altamente

reectante.

• Mantenga la cámara al menos 1 metros lejos de cualquier dispositivo

inalámbrico, incluidos routers WiFi y teléfonos, con el n de evitar
interferencias inalámbricas.

Pantalla de inicio de la aplicación Nedis SmartLife

Después de conectarse con éxito a la cámara de seguridad, la aplicación Nedis
SmartLife muestra una vista general de los productos que están conectados.
Seleccione el producto deseado en la vista general.

Cómo realizar grabaciones de vídeo y capturas de
pantalla

Puede realizar grabaciones de vídeo y capturas de pantalla tocando Grabación y
Captura de pantalla .

Cómo reproducir vídeos de movimiento detectado

Los vídeos de movimiento detectado se guardan automáticamente en la

4

tarjeta microSD. (Si está insertada en la cámara).

36

1. Toque Reproducción para abrir los vídeos guardados.

2. Seleccione el día de la grabación.

3. Amplíe y arrastre la línea de tiempo para seleccionar la grabación.

Ajustes

Toque la clave de ajustes para abrir la pantalla de ajustes.

Modicar el nombre del
producto

Compartir productos Comparta el acceso al producto con otros.
Información del producto Visualice la información del producto.
Administrar energía Visualice el estado de la batería y je la

Conguración de las
características básicas

Interruptor PIR Ajuste la sensibilidad de la detección de

Ajustes tarjeta SD Visualice los ajustes de la tarjeta microSD y

Comentarios Envíe a Nedis comentarios relacionados

Información del rmware Ver la versión del software.
Desvincular el producto Desvincule el producto de la aplicación

Cambie el nombre de la cámara de
seguridad.

señal de batería baja.
Cambie los ajustes de la cámara.

movimiento.

je los ajustes de grabación.

con el producto.

Nedis SmartLife.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto WIFICBO20WT
de nuestra marca Nedis®, producido en China, ha sido probado de acuerdo
con todas las normas y regulaciones relevantes de la CE y que se han superado
todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre
equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si
procede) se puede encontrar y descargar en:
nedis.es/WIFICBO20WT#support

37

Para más información sobre el cumplimiento, póngase en contacto con el
servicio de atención al cliente:
Página web: www.nedis.com
Correo electrónico: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch (Países Bajos)

Guia de iniciação rápida

i

Câmara Full HD recarregável

Para mais informações, consulte a versão alargada do manual on-line:

ned.is/wicbo20wt

WIFICBO20WT

Utilização prevista

Este produto destina-se a servir de câmara de segurança IP para utilização em
interiores e exteriores.
Consulte as leis e os regulamentos locais relativos a câmaras de segurança antes
de utilizar e instalar.
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em termos de
segurança, garantia e funcionamento adequado.

Especicações

Produto Câmara Full HD recarregável
Número de artigo WIFICBO20W T
Dimensões (c x l x a) 82 x 57 x 101 mm
Peso 126 g
Memória Cartão M icroSD: Até 128 GB

Resolução 1920 px - 1080 px
Taxa de fotogramas 15 fps
Gravação de vídeo Acionador de deteção de movimentos
Codicação de vídeo H.264

Armazenamento na cloud

38

Ângulo de visualização 120 °
À prova de água IP65

Potência de transmissão de rádio
máx.

Ganho de antena 2 dBi
Ligações sem os Wi-Fi: 802.11 b/g/n

Gama de frequências Wi-Fi 2412 - 2472 MH z
Temperatura de armazenamento -20 - 60 °C
Temperatura de funcionamento -20 - 55 °C
Entrada de alimentação 5 VDC
Alcance da visão noturna 6 - 8 m
Sensor de imagem Sensor CMOS de 2 MP 1/2,9" CMOS
Microfone integrado - 38 dB
Altifalante integrado 8 Ω / 1 W
Tipo de bateria 2 x 18650 (iões de lítio)

16 dBm

2,4 GHz

Peças principais (imagem A)

1 Suporte de

montagem

2 Interruptor de

bloqueio

3 Lente da câmara
4 Microfone
5 Sensor de luz

6 LED indicador de

estado

7 Sensor PIR
8 Porta micro USB
9 Altifalante
q Entrada de cartão

micro SD

w Botão de reiniciação
e Botão de ligar/

desligar

r Compartimento das

pilhas

t Cabo Micro USB

Instruções de segurança

AVISO

-

• Certique -se de que leu e compreendeu as instruções deste documento na

íntegra antes de instalar ou utilizar o produto. Guarde este documento para
referência futura.

• Utilize o produto apenas conforme descrito neste documento.

• Não utilize o produto caso uma peça esteja danicada ou defeituosa. Substitua

imediatamente um produto danicado ou defeituoso.

39

• Não deixe cair o produto e evite impactos.

• Não exponha as pilhas ou baterias ao calor ou a chamas. Evite armazenar sob

luz solar direta.

• Em caso de fuga de uma pilha, não permita que o líquido entre em contacto

com a pele ou os olhos. Em caso de contacto, lave a área afetada com água em
abundância e procure aconselhamento médico.

• Em caso de problema, desligue o produto da tomada elétrica bem como

outros equipamentos.

• Limpe o produto regularmente com um pano macio limpo e seco. Evite

produtos abrasivos que podem danicar a superfície.

• Não utilize agentes de limpeza químicos, tais como amoníaco, ácidos ou

acetona para limpar o produto.

• Não remova uma pilha ou bateria da embalagem original até que seja

necessário utilizá-la.

• Não utilize qualquer pilha que não tenha sido concebida para ser utilizada

com o produto.

• Utilize apenas a pilha ou bateria para a aplicação para a qual foi concebida.

• Limpe os terminais da pilha ou da bateria com um pano limpo e seco se

apresentarem sinais de sujidade.

• A utilização da bateria por crianças deve ser supervisionada.

• Respeite as marcas de mais (+) e menos (-) na pilha, na bateria e no

equipamento e garanta uma utilização correta.

• Elimine corretamente a célula ou a bateria.

• Procure imediatamente aconselhamento médico caso uma pilha ou bateria

tenha sido engolida.

• Utilize apenas o cabo USB fornecido

• Consulte as leis e regulamentos locais pertinentes para este produto antes de

instalar e utilizar o mesmo.

Preparação da câmara de segurança

1. Faça deslizar o interruptor de bloqueio A2 para abrir o produto.

2. Insira um cartão microSD (não incluído) na ranhura do cartão microSD A

3. Insira as pilhas necessárias no compartimento de pilhas A

Respeite as marcas de mais (+) e menos (-) na pilha, na bateria e no

-

equipamento e garanta uma utilização correta.

4. Ligue o cabo micro USB A

5. Ligue a outra extremidade de A

t

na porta micro USB A8.

t

num adaptador USB (não incluído).

40

r

q

.

.

6. Ligue o adaptador de potência USB a uma tomada para carregar a câmara.

7. Prima e mantenha o botão de alimentação A

ligar o produto.

O LED indicador de estado A6 começa a piscar.

e

durante 5 segundos para

Instalação da aplicação SmartLife da Nedis

1. Faça o download da aplicação Nedis Smartlife para Android ou iOS no seu

telefone através do Google Play ou da Apple Store.

2. Abra a aplicação Nedis SmartLife no seu telefone.

3. Crie uma conta com o seu número de telemóvel ou o seu endereço de e-mail

e prima Continuar.
Irá receber um código de vericação no seu telemóvel ou endereço de e-mail.

4. Introduza o código de vericação recebido.

5. Crie uma palavra-passe e prima Concluído.

6. Toque em Adicionar Casa para criar uma Casa SmartLife.

7. Dena a sua localização, escolha as divisões com que pretende estabelecer

ligação e prima Concluído.

Ligar a aplicação

1. Prima + no canto superior direito na aplicação Nedis SmartLife.

2. Selecione o tipo de dispositivo que pretende adicionar na lista.

3. Conrme se o LED indicador de estado A

4. Introduza os dados da rede Wi-Fi e prima Conrmar.

5. Prima Continuar, aparece um código QR.

6. Segure o seu telefone com uma distância de 15 – 20 cm à frente da câmara.
Se a câmara tiver detetado o código QR, ouvirá um som.

7. Prima para conrmar que ouviu o som.

8. Dê um nome ao produto e toque em Concluído. A

produto está agora pronto a ser usado.
Se o produto não se ligar, o LED indicador de estado A
Para reinicializar a câmara:

• Faça deslizar o interruptor de bloqueio A

• Prima e mantenha o botão de reinicialização A

ouvir o som. Em seguida, repita 1 a 8 mais perto do router.

6

está a piscar.

6

acende a azul. O

6

acende a vermelho.

2

para abrir o produto.

w

durante 5 segundos até

41

Instruções importantes para reduzir os falsos alarmes

• Não instale a câmara virada para objetos com luzes brilhantes, incluindo luz

solar, etc.

• A distância ideal de visualização é de 2 - 10 metros.

• Não coloque a câmara perto de veículos em movimento frequente. A distância

recomendada entre a câmara e os veículos em movimento é de 15 metros.

• Afaste-se de saídas de ar, incluindo ar condicionado e aberturas de

transferência de calor, etc.

• Não coloque a câmara de frente para um espelho ou um objeto altamente

reetor.

• Mantenha a câmara a, pelo menos, 1 metro de quaisquer dispositivos sem os,

incluindo routers Wi-Fi e telefones, para evitar interferências sem os.

Ecrã de arranque da aplicação Nedis SmartLife

Depois de conseguir a ligação com a câmara de segurança, a aplicação Nedis
SmartLife apresenta os produtos ligados.
Selecione o produto pretendido na apresentação.

Fazer gravações de vídeo e capturas de ecrã

Pode fazer gravações de vídeo e capturas de ecrã no seu telefone, premindo
Gravar e Captura de ecrã .

Reproduzir vídeos detetados por movimento

Os vídeos detetados por movimento são automaticamente guardados no

4

cartão microSD. (Se inserido na câmara).

1. Prima Reprodução para abrir os vídeos armazenados.

2. Selecione o dia da gravação.

3. Aumente e arraste a linha de tempo para selecionar a gravação.

Denições

Prima a tecla de denições para abrir o ecrã de denições.

Altere o nome do produto Altere o nome da câmara de segurança.
Partilhe produtos Partilhe acesso ao produto com outras

pessoas.

42

Informação do produto Visualize informação do produto.
Gestão de energia Visualize o estado da bateria e dena o

Denições básicas das funções Altere as denições da câmara.
Interruptor PIR Ajuste a sensibilidade da deteção de

Denições do cartão SD Visualize as denições do cartão microSD e

Comentários Envie à Nedis comentários relativos ao

Informação sobre Firmware Visualize a versão do software.
Elimine o produto Elimine o produto da aplicação Nedis

sinal de bateria fraca.

movimento.

dena as denições de gravação.

produto.

SmartLife.

Declaração de conformidade

A Nedis B.V. declara, na qualidade de fabricante, que o produto WIFICBO20WT
da nossa marca Nedis®, produzido na China, foi testado em conformidade com
todas as normas e regulamentos CE relevantes e que todos os testes foram
concluídos com sucesso. Os mesmos incluem, entre outros,
o regulamento RED 2014/53/UE.

A Declaração de conformidade (e a cha de dados de segurança, se aplicável)
pode ser consultada e descarregada em:
nedis.pt/WIFICBO20WT#support

Para informações adicionais relativas à conformidade, contacte a assistência ao
cliente:
Site: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Países Baixos

43

Snabbstartsguide

e

Uppladdningsbar Full

WIFICBO20WT

HD-kamera

För ytterligare information, se den utökade manualen online:

ned.is/wicbo20wt

Avsedd användning

Produkten är avsedd som en IP-säkerhetskamera för användning inom- och
utomhus.
Se de lokala lagarna och bestämmelserna för säkerhetskameror före användning
och installation.
Produkten är inte avsedd för yrkesmässig användning.
Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och
korrekt funktion.

Specikationer

Produkt Uppladdningsbar Full HD-kamera
Artikelnummer WIFICBO20WT
Dimensioner (l x b x h) 82 x 57 x 101 mm
Vikt 126 g
Minne Micro-SD -kort: Upp till 128 GB

Upplösning 1920 px–1080 px
Bildhastighet 15 fps
Videoinspelning Rörelsedetektionsutlösare
Videokodning H.264
Bildvinkel 120 °
Vattentät IP65
Radions maximala sändeekt 16 dBm
Antennförstärkning 2 dBi

Molnlagring

44

Trådlösa anslutningar Wi-Fi: 802.11 b/g/n

Wi-Fi frekvensområde 2412 - 2472 MHz
Lagringstemperatur -20 - 60 °C
Arbetstemperatur -20 - 55 °C
Kraftingång 5 VDC
Mörkerseendeområde 6 - 8 m
Bildsensor 2 MP 1/2.9” CMOS-sensor
Inbyggd mikrofon - 38 dB
Inbyggd högtalare 8 Ω

Batterityp 2 x 18650 (litiumjon)

2,4 GHz

1 W

Huvuddelar (bild A)

1 Monteringsvinkel
2 Låsbrytare
3 Kameraobjektiv
4 Mikrofon
5 Ljussensor
6 LED-statusindikator

7 PIR-sensor
8 Micro USB-port
9 Högtalare
q Fack för

micro SD-kort

w Återställningsknapp

e Kraftknapp
r Batterifack
t Micro-USB-kabel

Säkerhetsanvisningar

VARNING

-

• Säkerställ att du har läst och förstår hela bruksanvisningen i detta dokument

innan du installerar och använder produkten. Spara detta dokument för
framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument.

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en

skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Exponera inte cellerna eller batterierna för hetta eller eld. Undvik förvaring i

direkt solljus.

• Om ett batteri läcker, låt inte vätskan komma i kontakt med huden eller

ögonen. Om kontakt har inträat, tvätta det påverkade området med rikligt

45

med vatten och uppsök läkare.

• Koppla bor t produkten från eluttaget och annan utrustning i händelse av

problem.

• Rengör produkten regelbundet med en mjuk, ren och torr trasa. Undvik

slipande produkter som kan skada ytan.

• Använd inte aggressiva kemiska rengöringsmedel såsom ammoniak, syra eller

aceton vid rengöring av produkten.

• Ta inte ut en cell eller ett batteri ur originalemballaget innan det ska användas.

• Använd inte en cell eller ett batteri som inte är avsett för användning

tillsammans med produkten.

• Använd endast cellen eller batteriet i den applikation för vilken de är avsedda.

• Torka cellens eller batteriets anslutningar med en ren trasa om de är smutsiga.

• Barn sk a hållas under uppsikt när de använder batterier.

• Obser vera markeringarna plus (+) och minus (–) på cellen, batteriet och

utrustningen, och säkerställ korrekt användning.

• Bor tskaa cellen eller batteriet på korrekt sätt.

• Uppsök omedelbar t läkare om en cell eller ett batteri har förtärts.

• Använd endast den medföljande USB-kabeln

• Se de lok ala lagarna och bestämmelserna för denna produkt före installation

och användning.

Att förbereda säkerhetskameran

1. Skjut låsbrytaren A2 för att öppna produkten.

2. Sätt i ett mikro SD-kort (medföljer ej) i mikro SD-kortfacket A

3. För in batterierna i batterifacket A

Observera markeringarna plus (+) och minus (–) på cellen, batteriet och

-

utrustningen, och säkerställ korrekt användning.

4. Anslut mikro USB-kabeln A

5. Anslut den andra ändan av A

6. Anslut USB-strömadaptern till ett strömuttag för att ladda kameran.

7. Tryck på och håll strömknappen A

produkten.
Statusindikerings-LED-lampan A

r

.

t

till mikro USB-porten A8.

t

till en USB-adapter (medföljer ej).

e

intryckt i 5 sekunder för att slå på

6

börjar blinka.

q

.

Installera appen Nedis SmartLife

1. Ladda ner appen Nedis Smartlife för Android eller iOS till din telefon via

46

Google Play eller Apple App Store.

2. Öppna appen Nedis Smartlife på din telefon.

3. Skapa ett konto med ditt mobiltelefonnummer eller din E-postadress och

tryck på Continue.

Du kommer att erhålla en verieringskod på din mobiltelefon eller E-postadress.

4. Skriv in den mottagna verieringskoden.

5. Skapa ett lösenord och tryck på Done.

6. Tryck på Add Home för att skapa ett SmartLife Home.

7. Ställ in din ort, välj det rum du önskar ansluta med och tryck på Done.

Att ansluta till appen

1. Tryck på + i övre högra hörnet i appen Nedis SmartLife.

2. Välj den typ av enhet du önskar lägga till från listan.

3. Bekräfta att statusindikatorns LED-lampa A

4. Skriv in Wi-Fi-nätverkets data och tryck på Conrm.

5. Tryck på Continue varvid en QR-kod kommer att visas.

6. Håll din telefon 15 - 20 cm från kamerans framsida.
Om kameran har detekterat QR-koden kommer du att höra en ljudsignal.

7. Tryck för att bekräfta att du hört ljudsignalen.

8. Ge produkten ett namn och tryck på Done. A

klar för användning.
Om produkten misslyckades med att ansluta kommer statusindikatorns LED-

6

lampa A

att lysa med fast rött sken.

För att återställa kameran:

• Skjut låsbr ytaren A

• Tryck och håll ned knappen A

Upprepa sedan steg 1 till 8 närmare routern.

2

för att öppna produkten.

w

6

blinkar.

6

lyser blått. Produkten är nu

i 5 sekunder tills du hör en ljudsignal.

Viktiga anvisningar för att minska antalet falska larm

• Installera inte kameran framför objekt med starkt ljussken inklusive solljus, etc.

• Idealiskt detekteringsavstånd är 2 - 10 meter.

• Placera inte kameran nära ofta rörliga fordon. Rekommenderat avstånd mellan

kameran och rörliga fordon är 15 meter.

• Håll avstånd till luftutlopp inklusive luftkonditionerare och

värmeöverföringsöppningar etc.

• Placera inte kameran vänd mot en spegel eller mycket reekterande föremål.

• Håll kameran på minst 1 meters avstånd från trådlösa enheter inklusive

47

WiFi-routers och telefoner för att undvika trådlös störning.

Appens Nedis SmartLife startskärm

När säkerhetskameran är framgångsrikt ansluten visar appen Nedis SmartLife en
översikt över de anslutna produkterna.
Välj den önskade produkten i översikten.

Gör videoinspelningar och skärmdumpar

Du kan göra videoinspelningar och skärmdumpar på din telefon genom att
trycka på Record och Screenshot .

Spela upp rörelsedetekterade videor

Rörelsedetekterade videos sparas automatiskt på mikro SD-kortet. (Om

4

insatt i kameran.)

1. Tryck på Playback för att öppna de sparade videorna.

2. Välj dag för inspelningen.

3. Zooma och dra tidslinjen för att välja inspelning.

Inställningar

Tryck på inställningsknappen för att öppna inställningsskärmen.

Ändra produktnamnet Byt säkerhetskamerans namn.
Dela produkter Dela åtkomst till produkten med andra.
Produktinfo Se information om produkten.
Eekthantering Se batteristatus och ställ in signalen för låg

Grundläggande
funktionsinställningar

PIR-strömbrytare Justera rörelsedetekteringens känslighet.
SD-kortets inställningar Se mik ro SD-kortets inställningar och

Feedback Skicka produktrelaterad feedback till Nedis.

Information om inbyggd
programvara

batterikapacitet.
Ändra kamerans inställningar.

inspelningens inställningar.

Visa programvaruversionen.

48

Ta bort produkten Ta bort produkten från Nedis

SmartLife-appen.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten WIFICBO20WT från vårt
varumärke Nedis®, tillverkad i Kina, har testats i enlighet med alla relevanta CE­standarder och föreskrifter och att alla tester genomförts med godkänt resultat.
Detta inkluderar, men är inte begränsat till,
radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om
tillämpligt) kan läsas och laddas ned från: nedis.sv/WIFICBO20WT#support

För ytterligare information om överensstämmelse, var god kontakta vår
kundtjänst:
Webbplats: www.nedis.com
E-post: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Nederländerna

Pika-aloitusopas

g

Ladattava teräväpiirtokamera

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta:

ned.is/wicbo20wt

WIFICBO20WT

Käyttötarkoitus

Tuote on tarkoitettu IP-turvakameraksi sisä- ja ulkokäyttöön.
Tarkista turvakameroiden käyttöä koskevat paikalliset lait ja määräykset ennen
käyttöä ja asennusta.
Tuotetta ei ole tarkoitettu ammattikäyttöön.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.

49

Tekniset tiedot

Tuote Ladattava teräväpiirtokamera
Tuotenro WIFICBO20WT
Mitat (p x l x k) 82 x 57 x 101 mm
Paino 126 g
Muisti MicroSD-kortti: Enint. 128 GB

Resoluutio 1920–1080 px
Kuvataajuus 15 fps
Videotallennus Käynnistyy liiketunnistuksesta
Videokoodaus H.264
Kuvakulma 120 °
Vedenpitävyys IP65
Maks. radiolähetysteho 16 dBm
Antennivahvistus 2 dBi
Langattomat liitännät Wi-Fi: 802.11 b/g/n

Wi-Fi-taajuusalue 2412 - 2472 MH z
Säilytyslämpötila -20 - 60 °C
Käyttölämpötila -20 - 55 °C
Ottoteho 5 VDC
Yönäköalue 6 - 8 m
Kuva-anturi 2 MP 1/2.9” CMOS-sensori
Sisäänrakennettu mikrofoni - 38 dB
Sisäänrakennettu kaiutin 8 Ω

Akun tyyppi 2 x 18650 (litiumioni)

Pilvitallennus

2,4 GHz

1 W

Tärkeimmät osat (kuva A)

50

1 Kiinnitysteline
2 Lukituskytkin
3 Kameran objektiivi
4 Mikrofoni
5 Valoanturi

6 Tilan LED-

merkkivalo

7 PIR-anturi
8 Mikro-USB-portti
9 Kaiutin

q MicroSD-

korttipaikka

w Nollauspainike
e Virtapainike
r Paristolokero
t Micro-USB-johto

Turvallisuusohjeet

VAROITUS

-

• Huolehdi siitä, että olet lukenut ja ymmär tänyt tämän asiakirjan sisältämät

ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä
asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun muk aisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda

vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä altista paristoja tai akkuja kuumuudelle tai liekeille. Vältä säilyttämistä

suorassa auringonvalossa.

• Mik äli paristo vuotaa, älä anna nesteen joutua kosketuksiin ihon tai silmien

kanssa. Jos kosketus on tapahtunut, pese kohta runsaalla vedellä ja hakeudu
lääkäriin.

• Irrota tuote sähköpistorasiasta ja muista laitteista, jos ongelmia ilmenee.

• Puhdista tuote säännöllisesti pehmeällä, puhtaalla ja kuivalla liinalla. Vältä

hankaavia aineita, jotka voivat vahingoittaa pintaa.

• Älä käytä tuotteen puhdistuksessa voimakk aita kemiallisia puhdistusaineita,

kuten ammoniakkia, happoja tai asetonia.

• Älä poista paristoa tai akkua alkuperäisestä pak kauksesta ennen kuin sitä

aiotaan käyttää.

• Älä käytä paristoa tai ak kua, jota ei ole suunniteltu käytettäväksi laitteen

kanssa.

• Käytä ak kukennoa tai paristoa vain siihen käyttötarkoitukseen, johon se on

tarkoitettu.

• Pyyhi ak kukenno tai akun navat puhtaalla kuivalla liinalla, jos ne likaantuvat.

• Mik äli lapset käyttävät akkua, heitä tulee valvoa.

• Huomioi akk ukennon, pariston ja laitteen plus- ja miinusmerkit (+/–) ja

noudata niitä käytössä.

• Hävitä paristot ja akut asianmukaisesti.

51

• Hakeudu välittömästi lääkäriin, jos olet niellyt pariston tai akun.

• Käytä vain muk ana toimitettua USB-kaapelia

• Tarkista tuotteen käyttöä koskevat paikalliset lait ja määräykset ennen

asennusta ja käyttöä.

Turvakameran valmisteleminen

1. Siirrä lukituskytkintä A2 tuotteen avaamiseksi.

2. Aseta microSD-kortti (ei sisälly toimitukseen) microSD-korttipaikkaan A

3. Aseta oikeanlaiset paristot paristolokeroon A

Huomioi akkukennon, pariston ja laitteen plus- ja miinusmerkit (+/–) ja

-

noudata niitä käytössä.

4. Liitä micro-USB-kaapeli A

5. Kytke kaapelin A

6. Kytke USB-virtasovitin pistorasiaan kameran lataamiseksi.

7. Kytke tuotteen virta päälle painamalla virtapainiketta A
Tilan LED-merkkivalo A

t

micro-USB-porttiin A8.

t

toinen pää USB-sovittimeen (ei sisälly toimitukseen).

6

alkaa vilkkua.

r

.

e

5 sekuntia.

q

Nedis SmartLife-sovelluksen asentaminen

1. Lataa Nedis SmartLife -sovellus Androidille tai iOS:lle puhelimellasi Google

Playn tai Apple App Storen kautta.

2. Avaa Nedis SmartLife -sovellus puhelimellasi.

3. Luo tili matkapuhelinnumerollasi tai sähköpostiosoitteellasi ja paina Jatka.
Saat vahvistuskoodin matkapuhelimeesi tai sähköpostiosoitteeseesi.

4. Syötä saamasi vahvistuskoodi.

5. Luo salasana ja paina Valmis.

6. Paina Lisää koti luodaksesi SmartLife-kodin.

7. Määritä sijaintisi, valitse huoneet, jotka haluat liittää, ja paina Valmis.

Sovellukseen yhdistäminen

1. Paina + oikeasta yläkulmasta Nedis SmartLife -sovelluksessa.

2. Valitse luettelosta laitetyyppi, jonka haluat lisätä.

3. Varmista, että tilan LED-merkkivalo A

4. Syötä WiFi-verkon tiedot ja paina Seuraava.

5. Paina Jatka, jolloin QR-koodi tulee näkyviin.

6. Pidä puhelintasi kameran edessä 15–20 cm päässä.
Jos kamera tunnistaa QR-koodin, kuuluu merkkiääni.

7. Paina vahvistaaksesi, että kuulit merkkiäänen.

8. Anna tuotteelle nimi ja napauta Valmis. A

6

vilkkuu.

6

muuttuu siniseksi. Tuote on nyt

52

.

käyttövalmis.

6

Jos kamera ei onnistunut muodostamaan yhteyttä, tilan LED-merkkivalo A
palaa punaisena.
Kameran nollaaminen:

• Siirrä lukitusk ytkintä A

• Paina nollauspainiketta A

sitten vaiheet 1—8 lähempänä reititintä.

2

tuotteen avaamiseksi.

w

5 sekuntia, kunnes kuulet merkkiäänen. Toista

Tärkeitä ohjeita väärien hälytysten vähentämiseksi

• Älä asenna kameraa siten, että se on kohti kir kkaita valoja, esimerkiksi

auringonvaloa, jne.

• Ihanteellinen tark kailuetäisyys on 2 - 10 metriä.

• Älä aseta kameraa lähelle usein liik kuvia ajoneuvoja. Suositeltu etäisyys

kameran ja liikkuvien ajoneuvojen välillä on 15 metriä.

• Sijoita kamera k auas poistoilma-aukoista, mukaan lukien ilmastointilaitteiden

ja lämmönsiirtopuhallinten poistoaukot jne.

• Älä aseta kameraa siten, että se on peiliä tai muuta suuresti heijastavaa

esinettä kohti.

• Langattomien häiriöiden välttämiseksi pidä kamera vähintään 1 metrin päässä

langattomista laitteista, mukaan lukien Wi-Fi-reitittimet ja matkapuhelimet.

Nedis SmartLife-sovelluksen aloitusnäyttö

Kun yhteys turvakameraan on muodostettu, Nedis SmartLife-sovellus näyttää
yhteenvedon liitetyistä tuotteista.
Valitse haluamasi tuote yhteenvedosta.

Videotallenteiden ja kuvakaappauksien ottaminen

Voit ottaa videotallenteita ja kuvakaappauksia puhelimellasi painamalla Tallenna
ja Kuvakaappaus .

Liiketunnistusvideoiden toistaminen

Liiketunnistusvideot tallennetaan automaattisesti microSD-kortille. (jos

4

kortti on asennettu kameraan).

1. Avaa tallennetyt videot painamalla Toisto.

2. Valitse tallennuksen päivä.

3. Zoomaa ja vedä aikajanaa valitaksesi tallennuksen.

53

Asetukset

Avaa asetusnäyttö painamalla asetus-avainta .

Muokkaa tuotteen nimeä Muuta turvakameran nimeä.
Jaa tuotteita Jaa tuotteen käyttö muiden kanssa.
Tuotetiedot Näytä tuotteen tiedot.
Virranhallinta Näytä akun tila ja aseta akun alhaisen

Perusominaisuuksien asetukset Muuta kameran asetuksia.
PIR-kytkin Säädä liik keentunnistuksen herkkyyttä.
SD-kortin asetukset Näytä microSD-kortin asetukset ja määritä

Palaute Lähetä palautetta tuotteista Nedisille.
Laiteohjelmiston tiedot Näyttää ohjelmistoversion.
Poista tuote Poista tuote Nedis SmartLife -sovelluksesta.

varauksen merkkiääni.

tallennusasetuksia.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote WIFICBO20WT tuotemerkistämme
Nedis®, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE­standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä
sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli
käytettävissä) on saatavilla ja ladattavissa osoitteesta:
nedis./WIFICBO20WT#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:
Internet: www.nedis.com
Sähköposti: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Alankomaat

54

Hurtigguide

f

Ladbart kamera med full HD

For mer informasjon, se den fullstendige bruksanvisningen på nett:

ned.is/wicbo20wt

WIFICBO20WT

Tiltenkt bruk

Produktet er tiltenkt brukt som IP-sikkerhetskamera til innendørs og utendørs
bruk.
Gjør deg kjent med lokale lover og reguleringer for overvåkningskamera før bruk
og installering.
Produktet er ikke tiltenkt profesjonell bruk.
Eventuelle modikasjoner av produktet kan ha konsekvenser for sikkerhet,
garanti og funksjon.

Spesikasjoner

Produkt Ladbart kamera med full HD
Artikkelnummer WIFICBO20W T
Dimensjoner (L x B x H) 82 x 57 x 101 mm
Vekt 126 g
Minne MicroSD-kor t: Opptil 128 GB

Oppløsning 1920 px - 1080 px
Rammehastighet 15 bps
Videoopptak Bevegelsesregistreringstrigger
Videokoding H.264
Synsvinkel 120 °
Vanntett IP65
Maks overføringskraft 16 dBm
Antennevinning 2 dBi
Trådløse tilkoblinger Wi-Fi: 802.11 b/g/n

Skylagring

2,4 GHz

55

Frekvensområdet for Wi-Fi 2412 - 2472 MHz
Oppbevaringstemperatur -20 - 60 °C
Driftstemperatur -20 - 55 °C
Strøminngang 5 VDC
Rekkevidde for nattsyn 6 - 8 m
Bildesensor 2 MP 1/2.9” CMOS-sensor
Innebygd mikrofon - 38 dB
Integrert høyttaler 8 Ω

Batteritype 2 x 18650 (Li-ion)

1 W

Hoveddeler (bilde A)

1 Monteringsbrakett
2 Låsebryter
3 Kameralinse
4 Mikrofon
5 Lyssensor
6 Statusindikatorlys

7 PIR-sensor
8 Micro USB-port
9 Høyttaler
q Åpning for

Micro SD-kort

w Tilbakestill-knapp

e På/av-knapp
r Batterirom
t Mikro-USB-kabel

Sikkerhetsinstruksjoner

ADVARSEL

-

• Sørg for at du har lest og forstått instruksjonene i dette dokumentet før du

installerer eller bruker produktet. Behold dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i dette dokumentet.

• Ik ke bruk produktet hvis det er skadet eller defekt. Bytt ut et skadet eller defekt

produkt med det samme.

• Ik ke mist produktet, og forhindre at det slås borti andre gjenstander.

• Ik ke eksponer celler eller batterier for varme eller ild. Unngå oppbevaring i

direkte sollys.

• Hvis en celle lekker, må ikke væsken komme i kontakt med hud eller øyne. Hvis

det har oppstått kontakt, må du vaske det påvirkede området med rikelige
mengder vann og oppsøke legehjelp.

• Hvis det oppstår problemer, skal du koble produktet og eventuelt annet utstyr

fra det elektriske uttaket.

• Rengjør produktet regelmessig med en myk, ren og tørr klut. Unngå

56

skuremiddel som kan skade overaten.

• Ik ke bruk sterke kjemiske rengjøringsprodukter som ammoniakk, syre eller

aceton når du rengjør produktet.

• Ik ke ern en celle eller et batteri fra originalemballasjen før de må brukes.

• Ik ke bruk celler eller batterier som ikke er utformet for å brukes sammen med

utstyret.

• Bruk kun cellen eller batteriet til det de er beregnet for.

• Tørk av celle- eller batteripolene med en ren og tørr klut hvis de blir skitne.

• Batteribruk av barn må være under oppsyn.

• Kontroller pluss (+) og minus (–) merkene på cellen, batteriet og utstyret og

sørg for riktig bruk av produktet.

• Avhend cellen eller batteriet på riktig måte.

• Oppsøk legehjelp umiddelbar t hvis en celle eller et batteri er blitt svelget.

• Bruk kun USB-k abelen som fulgte med

• Gjør deg kjent med lokale lover og forskrifter for dette produktet før

montering og bruk.

Forbereder sikkerhetskameraet

1. Skyv låsebryteren A2 for å åpne produktet.

2. Sett microSD-kortet (ikke inkludert) inn i microSD -kortåpningen A

3. Sett de riktige batteriene inn i batterirommet A

Kontroller pluss (+) og minus (–) merkene på cellen, batteriet og utstyret og

-

sørg for riktig bruk av produktet.

4. Koble mikro-USB-kabelen A

5. Stikk den andre enden av A

6. Koble USB-strømadapteren til et strømuttak for å lade kameraet.

7. Trykk på og hold inne strømknappen A
Statusindikator-LED-en A

t

inn i mikro-USB-porten A8.

t

i en USB-adapter (ikke inkludert).

6

begynner å blinke.

r

.

e

i 5 sekunder for å slå på produktet.

q

.

Installasjon av SmartLife-appen

1. Last ned Nedis Smartlife-appen for Android eller iOS på telefonen din via

Google Play eller Apple App Store.

2. Åpne Nedis Smartlife-appen på telefonen din.

3. Opprett en konto med telefonnummeret ditt og e-postadressen din og trykk

på Fortsett.
Du mottar en bekreftelseskode på mobiltelefonen din eller til en e-postadresse.

4. Skriv inn bekreftelseskoden du mottok.

5. Lag et passord og trykk på Ferdig.

57

6. Trykk på Legg til hjem for å opprette et SmartLife-hjem.

7. Angi posisjonen din, velg rommene du vil koble sammen og trykk på Ferdig.

Tilkobling av appen

1. Trykk på + øverst i høyre hjørne i Nedis SmartLife-appen.

2. Velg enhetstypen du vil legge til fra listen.

3. Bekreft at statusindikator-LED-lyset A

4. Oppgi Wi-Fi-nettverksinformasjonen og trykk på Bekreft.

5. Trykk på Fortsett så vises deretter en QR-kode.

6. Hold telefonen din med avstand på 15 – 20 cm foran kameraet.
Hvis kameraet har oppdaget QR-koden, hører du en lyd.

7. Trykk for å bekrefte at du hørte lyden.

8. Gi produktet et navn og trykk Done (ferdig). A

klart til bruk.
Hvis produktet ikke tilkobles, lyser statusindikator-LED-en A
For å tilbakestille kameraet:

• Sky v låsebryteren A

• Trykk og hold tilbakestillingsknappen A

gjentar du trinn 1 til 8 nærmere ruteren.

2

for å åpne produktet.

6

blinker.

6

lyser blått. Produktet er nå

6

rødt.

w

i 5 sekunder til du hører en lyd. Så

Viktige instruksjoner for å unngå falske alarmer

• Ik ke monter kameraet vendt mot gjenstander med sterke lys, inkludert

solskinn osv.

• Den ideelle visningsavstanden er 2 - 10 meter.

• Ik ke sett kameraet i nærheten av kjøretøy som ofte er i bevegelse. Den

anbefalte avstanden mellom kameraet og kjøretøy i bevegelse er 15 meter.

• Unngå luftuttak , inkludert varmepumper og varmeventiler, osv.

• Ik ke plasser kameraet så det vender mot et speil eller en lysreekterende

gjenstand.

• Hold kameraet minst 1 meter unna eventuelle trådløse enheter, inkludert

Wi-Fi-rutere og telefoner, for å unngå trådløs interferens.

Startskjermen på Nedis SmartLife-appen

Når tilkoblingen av overvåkningskameraet er vellykket, viser Nedis SmartLife­appen en oversikt over alle produktene som er tilkoblet.
Velg ønsket produkt i oversikten.

58

Lage videoopptak og skjermbilder

Du kan ta opp videoer og ta skjermdumper på telefonen ved å trykke på Spill inn
og Skjermdump .

Avspilling av videoer med bevegelsesregistrering

Videoer med bevegelsesdeteksjon lagres automatisk til microSD-kortet.

4

(Hvis det er satt inn i kameraet).

1. Trykk på Avspilling for å åpne lagrede videoer.

2. Velg dag for opptaket.

3. Zoom og dra tidslinjen for å velge opptaket.

Innstillinger

Trykk på innstillingstasten for å åpne innstillingsskjermen.

Endre produktnavn Bytt navn på overvåkningskameraet.
Dele produkter Dele tilgang til produktet med andre.
Produktinfo Se informasjon om produktet.
Eektadministrasjon Vis batteristatus og still inn signal for lavt

Innstillinger for grunnleggende
funksjoner

PIR-bryter Juster sensitiviteten for

SD-kortinnstillinger Vis microSD-kortinnstillingene og angi

Tilbakemelding Send produktrelatert tilbakemelding til

Fastvareinformasjon Vis programvareversjonen.
Fjerne produkt Fjerne produktet fra Nedis

batteri.
Endre kamerainnstillingene.

bevegelsesdeteksjon.

opptaksinnstillingene.

Nedis.

SmartLife-appen.

Konformitetserklæring

Vi, Nedis B.V., erklærer som produsent at produktet WIFICBO20WT fra Nedis®­merkevaren vår, som er produsert i Kina, er testet i samsvar med alle relevante
CE-standarder og reguleringer, og at alle tester er bestått. Dette inkluderer, men
er ikke begrenset til, RED 2014/53/EU-forordningen.

59

Den fullstendige samsvarserklæringen (og sikkerhetsdataarket hvis det er
aktuelt) kan leses og lastes ned via: nedis.nb/WIFICBO20WT#support

For ytterligere informasjon i forbindelse med samsvarserklæringen kan du
kontakte kundestøtten:
Nettadresse: www.nedis.com
E-post: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Nederland

Vejledning til hurtig start

2

Genopladeligt Full HD-kamera

Yderligere oplysninger ndes i den udvidede manual online:

ned.is/wicbo20wt

WIFICBO20WT

Tilsigtet brug

Produktet er tilsigtet som et IP overvågningskamera til indendørs og udendørs
brug.
Gennemgå lokale love og bestemmelser for overvågningskameraer før
anvendelse og installation.
Dette produkt er ikke beregnet til professionel brug.
Enhver modicering af produktet kan have konsekvenser for sikkerhed, garanti
og korrekt funktion.

Specikationer

Produkt Genopladeligt Full HD-kamera
Varenummer WIFICBO20WT
Mål (l x b x h) 82 x 57 x 101 mm
Vægt 126 g
Hukommelse Mikro SD-kort: Op til 128 GB

Opløsning 1920 px - 1080 px
Billedhastighed 15 fps

Opbevaring i skyen

60

Videooptagelse Udløser til bevægelsesdetektion
Videokodning H.264
Synsvinkel 120 °
Vandtæt IP65
Maks. sendeeekt 16 dBm
Antenneforstærkning 2 dBi
Trådløse forbindelser Wi-Fi: 802.11 b/g/n ; 2,4 GHz
Wi-Fi-frekvensinterval 2412 - 2472 MH z
Opbevaringstemperatur -20 - 60 °C
Driftstemperatur -20 - 55 °C
Strøminput 5 VDC
Rækkevidde af nattesyn 6 - 8 m
Fotosensor 2 MP 1/2,9” CMOS-sensor
Indbygget mikrofon - 38 dB
Indbygget højttaler 8 Ω / 1 W
Batteritype 2 x 18650 (Li-ion)

Hoveddele (billede A)

1 Monteringsskinne
2 Låsekontakt
3 Kameralinse
4 Mikrofon
5 Lyssensor
6 Statusindikator LED

7 PIR-sensor
8 Mikro USB-port
9 Højttaler
q Sprække til mikro

SD-kort

w Nulstillingsknap

e Knappen Power
r Batterirum
t Mikro USB-kabel

Sikkerhedsinstruktioner

ADVARSEL

-

• Sørg for, at du har læst og forstået instruktionerne i dette dokument fuldt ud,

før du installerer eller bruger produktet. Gem dette dokument, så det sidenhen
kan læses.

• Anvend kun produktet som beskrevet i denne vejledning.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift straks et sk adet

61

eller defekt produkt.

• Tab ikke produktet og undgå at støde det.

• Undlad at udsætte celler eller batterier for varme eller brand. Undgå

opbevaring i direkte sollys.

• I tilfælde af cellelækage sk al det undgås, at væske kommer i kontakt med hud

eller øjne. Hvis der opstår kontakt, skal du skylle det berørte område med
rigelige mængder vand og søge lægehjælp.

• Afbryd produktet fra det elektriske strømstik og andet udstyr, hvis der opstår

problemer.

• Rengør produktet jævnligt med en blød, ren og tør klud. Undgå slibemiddel,

som kan skade overaden.

• Anvend ikke aggressive kemiske rengøringsmidler såsom ammoniak, syre eller

acetone, når du rengør produktet.

• Tag ikke en celle eller et batteri ud af den originale emballage, før det skal

bruges.

• Brug ikke en celle eller et batteri, som ik ke er beregnet til anvendelse med

produktet.

• Brug kun cellen eller batteriet til det tilsigtede formål.

• Tør celle- eller batteriterminalerne med en ren, tør klud, hvis de bliver beskidte.

• Børns anvendelse af batteri bør overvåges.

• Overhold mærkerne for plus (+) og minus (–) på cellen, batteriet og udstyret,

og sørg for korrekt brug.

• Bor tskaf cellen eller batteriet korrekt.

• Søg øjeblik keligt lægehjælp, hvis en celle eller et batteri er blevet slugt.

• Brug kun det medfølgende USB-kabel

• Gennemgå de lok ale love og bestemmelser for dette produkt før montering

og anvendelse.

Forberedelse af overvågningskameraet

1. Skub låsekontakten A2 for at åbne produktet.

2. Sæt et mikro SD-kort (medfølger ikke) ind i microSD-sprækken A

3. Indsæt de påkrævede batterier i batterirummet A

Overhold mærkerne for plus (+) og minus (–) på cellen, batteriet og udstyret,

-

og sørg for korrekt brug.

4. Sæt micro-USB-kablet A

5. Sæt den anden ende af A

6. Slut USB-strømadapteren til en stikkontakt, eller oplad kameraet.

7. Tryk og hold strømknappen A

t

ind i micro-USB-porten A8.

t

ind i en USB-adapter (medfølger ikke).

e

nede i 5 sekunder for at tænde produktet.

62

r

.

q

.

Indikator-LED'en for status A

6

begynder at blinke.

Installation af Nedis SmartLife-appen

1. Download Nedis Smartlife app’en til Android eller iOS på din telefon via

Google Play eller Apples App Store.

2. Åbn Nedis SmartLife app’en på din telefon.

3. Opret en konto med dit mobiltelefonnummer eller din e-mailadresse og tryk

på Fortsæt).
Du vil modtage en bekræftelseskode på din mobiltelefon eller e-mailadresse.

4. Indtast den modtagne verikationskode.

5. Opret en adgangskode og tryk på Udført).

6. Tryk på Tilføj hjem) for at oprette et SmartLife-hjem.

7. Indstil din placering, vælg de rum, du vil forbinde med, og tryk på .

Tilslutning af appen

1. Tryk på + øverst til højre i appen Nedis SmartLife.

2. Vælg den enhedstype, du vil tilføje, fra listen.

3. Bekræft, at statusindikatorens LED A

4. Indtast WIFI-netværksoplysningerne og tryk på Bekræft).

5. Tryk på , og der vises en QR-kode.

6. Hold din telefon med en afstand på 15 – 20 cm foran kameraet.
Hvis kameraet har detekteret QR-koden, hører du en lyd.

7. Tryk for at bekræfte, at du har hørt lyden.

8. Giv produktet et navn, og tryk på Done. A

brug.
Hvis produktet ikke kunne oprette forbindelse, lyser statusindikatorens LED

6

A

rødt.

Sådan nulstilles kameraet:

• Skub låsekontakten A

• Tryk og hold nulstillingsknappen A

Gentag derefter trin 1 til 8 tættere på routeren.

2

for at åbne produktet.

6

blinker.

6

lyser blåt. Produktet er nu klar til

w

nede i 5 sekunder, indtil du hører lyden.

Vigtige instruktioner for at reducere falske alarmer

• Installér ik ke kameraet, så det vender mod genstande med skarpt lys, herunder

solskin osv.

• Den ideelle visningsafstand er 2 - 10 meter.

• Placer ikke k ameraet tæt på køretøjer, der ofte er i bevægelse. Den anbefalede

63

afstand mellem kameraet og køretøjer i bevægelse er 15 meter.

• Skal holdes væk fra luftudgange, herunder k limaanlæg og

varmeoverførselsaftræk osv.

• Placer ikke k ameraet, så det vender mod et spejl eller en meget reekterende

genstand.

• Hold kameraet mindst 1 meter væk fra trådløse enheder, herunder

Wi-Fi-routere og telefoner for at undgå trådløs interferens.

Startskærmen på Nedis SmartLife app’en

Efter en succesfuld tilslutning til overvågningskameraet viser Nedis SmartLife
app’en en oversigt over de produkter, der er tilsluttet.
Vælg det ønskede produkt i oversigten.

Foretage videooptagelser og tage skærmbilleder

Du kan foretage videooptagelser og tage skærmbilleder på din telefon ved at
trykke på Optag og Skærmbillede .

Afspilning af bevægelsesdetekterede videoer

Bevægelsesdetekterede videoer bliver automatisk gemt på mikro SD-kortet.

4

(Hvis det er indsat i kameraet.)

1. Tryk på Afspil for at åbne de lagrede videoer.

2. Vælg dagen for optagelsen.

3. Zoom og træk i tidslinjen for at vælge optagelsen.

Indstillinger

Tryk på indstillingstasten for at åbne indstillingsskærmen.

Modicer produktnavn Skift navnet på overvågningskameraet.
Del produkter Del adgang til produktet med andre.
Produktinformation Se information om produktet.
Strømadministration Se batteristatussen og indstil signalet for

Grundlæggende
funktionsindstillinger

PIR-kontakt Juster bevægelsesdetektionens følsomhed.

lavt batteri.
Skift kameraindstillingerne.

64

SD-kort-indstillinger Se indstillingerne for mikro SD-kor tet, og

Feedback Send produktrelateret feedback til Nedis.
Firmwareinformation Se softwareversionen.
Fjern produkt Fjern produktet fra Nedis SmartLife-appen.

indstil optageindstillingerne.

Overensstemmelseserklæring

Vi, Nedis B.V. erklærer som producent, at produktet WIFICBO20WT fra vores
brand Nedis®, produceret i Kina, er blevet testet i overensstemmelse med alle
relevante CE-standarder og regler, og at alle test er beståede. Dette indebærer
også direktiv 2014/53/EU (radioudstyrsdirektivet).

Den komplette overensstemmelseserklæring (og sikkerhedsdatabladet, hvis
gældende) kan ndes og downloades via: nedis.da/WIFICBO20WT#support

For yderligere information angående denne overholdelse, kontakt kundeservice:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, the Netherlands

Gyors beüzemelési útmutató

k

Újratölthető Full HD kamera

További információért lásd a bővített online kézikönyvet:

ned.is/wicbo20wt

WIFICBO20WT

Tervezett felhasználás

A termék beltéri és kültéri biztonsági IP-kameraként történő használatra készült.
Használat és felszerelés előtt ismerje meg a biztonsági kamerákkal kapcsolatos
helyi törvényeket és szabályokat.
A termék nem professzionális használatra készült.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a
megfelelő működést.

65

Műszaki adatok

Termék Újratölthető Full HD kamera
Cikkszám WIFICBO20W T
Méretek (h x sz x m) 82 x 57 x 101 mm
Súly 126 g
Memória MicroSD kártya: Legfeljebb 128 GB

Felbontás 1920 px – 1080 px
Képkocka-sebesség 15 fps
Videofelvétel Mozgásérzékelő kioldója
Videokódolás H.264
Látószög 120 °
Vízálló IP65

Max. rádió-jelátviteli
teljesítmény

Antennaerősítés 2 dBi
Vezeték nélküli csatlakozások Wi-Fi: 802.11 b/g/n

Wi-Fi frekvenciatartomány 2412 - 2472 MHz
Tárolási hőmérséklet -20 - 60 °C
Üzemi hőmérséklet -20 - 55 °C
Tápbemenet 5 VDC
Éjszakai funkció hatótávolsága 6 - 8 m
Képérzékelő 2 MP 1/2,9” CMOS érzékelő
Beépített mikrofon - 38 dB
Beépített hangszóró 8 Ω

Akkumulátor típusa 2 x 18650 (li-ion)

Felhőtárolás

16 dBm

2,4 GHz

1 W

Fő alkatrészek (A kép)

66

1 Szerelőkeret
2 Zárkapcsoló
3 Kameralencse
4 Mikrofon
5 Fényérzékelő
6 Állapotjelző LED

7 PIR érzékelő
8 Micro USB-

csatlakozó

9 Hangszóró
q Micro SD-kártya

foglalata

w Visszaállító gomb
e Be-/kikapcsoló

gomb

r Akkumulátorrekesz
t micro USB kábel

Biztonsági utasítások

FIGYELMEZTETÉS

-

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen

elolvasta és megértette az ebben a dokumentumban található információkat.
Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.

• A terméket csak az ebben a dokumentumban leír t módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy

meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Óvja az elemeket és ak kumulátorokat a hőtől vagy tűztől. Ne tárolja közvetlen

napsugárzásnak kitett helyen.

• Elemszivárgás esetén ügyeljen arra, hogy a folyadék ne érintkezzen bőrrel vagy

szemmel. Érintkezés esetén mossa le az érintett területet bő vízzel, és forduljon
orvoshoz.

• Ha probléma merül fel, válassza le a terméket az elektromos hálózatról és más

berendezésekről.

• Rendszeresen tisztítsa meg a terméket puha, tiszta, száraz ruhával. Kerülje a

felületet károsító súrolószerek használatát.

• Ne használjon agresszív tisztítószereket, például ammóniát, savat vagy acetont

a termék tisztításához.

• Ne vegye ki az elemet vagy akkumulátor t az eredeti csomagolásából, amíg

nincs szükség rá a használathoz.

• Ne használjon egyéb, nem a termékhez tervezett elemet vagy akkumulátort.

• Az elemeket vagy ak kumulátorokat kizárólag a rendeltetésüknek megfelelő

célra használja.

• Ha a cella vagy elem pólussarui szennyezetté válnak, törölje le őket egy tiszta,

száraz kendővel.

• Gyermekek csak felügyelet mellett használhatják az elemet.

• Vegye gyelembe a plusz (+) és mínusz (-) jeleket az elemeken,

akkumulátorokon és a készüléken, valamint ügyeljen a megfelelő

67

használatukra.

• Megfelelő módon ár talmatlanítsa az elemet vagy akkumulátort.

• Elem lenyelése esetén azonnal forduljon orvoshoz.

• Csak a mellékelt USB kábelt használja

• Beüzemelés és használat előtt ismerje meg a termékkel k apcsolatos helyi

törvényeket és szabályokat.

A térgyelő kamera előkészítése

1. A termék kinyitásához csúsztassa el a zárkapcsolót A2.

2. Illesszen egy microSD kártyát (nem tartozék) a microSD kártya nyílásába A

3. Helyezze a szükséges akkumulátorokat az akkumulátorfoglalatba (A

Vegye gyelembe a plusz (+) és mínusz (-) jeleket az elemeken,

-

akkumulátorokon és a készüléken, valamint ügyeljen a megfelelő
használatukra.

4. Dugja be a micro USB kábelt A

5. Dugja be az A

6. A kamera töltéséhez csatlakoztassa a hálózathoz az USB hálózati adaptert.

7. A termék bekapcsolásához tartsa lenyomva a be-/kikapcsoló gombot A

másodpercig.
Az állapotjelző LED A

t

másik végét egy USB adapterbe (nem tartozék).

6

villogni kezd.

t

a micro USB bemenetbe A8.

q

r

).

e

A SmartLife alkalmazás telepítése

1. Töltse le a Nedis Smartlife alkalmazást Android vagy iOS telefonjára a Google

Play vagy az Apple App Store áruházból.

2. Nyissa meg a Nedis Smartlife alkalmazást a telefonján.

3. A mobiltelefonszámával vagy az e-mail címével hozzon létre egy ókot, és

érintse meg a Tovább gombot.
Egy ellenőrző kódot kap a mobiltelefonjára vagy e-mail címére.

4. Adja meg a kapott ellenőrző kódot.

5. Hozzon létre egy jelszót, és érintse meg a Kész gombot.

6. Érintse meg a Kezdőlap hozzáadása gombot egy SmartHome kezdőlap

létrehozásához.

7. Adja meg a tartózkodási helyét, válassza ki a csatlakoztatni kívánt

helyiségeket, és érintse meg a Kész gombot.

.

5

68

Az alkalmazás csatlakoztatása

1. Érintse meg a + gombot a Nedis SmartLife alkalmazás jobb felső sarkában.

2. A listából válassza ki a hozzáadni kívánt készüléket.

3. Győződjön meg arról, hogy az állapotjelző LED A

4. Adja meg a Wi-Fi hálózati adatokat, majd érintse meg a Megerősítés gombot.

5. Érintse meg a Tovább gombot, és megjelenik egy QR-kód.

6. Tartsa a telefonját 15–20 cm távolsággal a kamera előtt.
Ha a kamera felismerte a QR-kódot, egy hangjelzés hallható.

7. Érintéssel erősítse meg, hogy hallotta a hangot.

8. Nevezze el a terméket, majd koppintson a Kész részre. Az A

vált át. A termék ezzel készen áll a használatra.
Ha a termék csatlakoztatása sikertelen, az állapotjelző LED A
A kamera visszaállításához:

• A termék kinyitásához csúsztassa el a zárkapcsolót A

• Tartsa nyomva a visszaállítás gombot A

hallja a hangjelzést. Ezután az útválasztóhoz közelebb ismételje meg a 1-8
lépést.

6

villog-e.

6

rész kék színűre

6

pirosan világít.

2

w

5 másodpercig, amíg meg nem

.

Fontos útmutatások a téves riasztások csökkentéséhez.

• Ne szerelje fel a kamerát éles fényt kibocsátó tárgyakkal, napsugárzással stb.

szemben.

• Az ideális látótávolság 2 - 10 méter.

• Ne helyezze a kamerát gyakran mozgó járművek közelébe. Az ajánlott távolság

a kamera és a mozgó járművek között 15 méter.

• Maradjon távol a levegőkivezető nyílásoktól, többek között a légkondicionáló

és a fűtés nyílásaitól stb.

• Ne helyezze a kamerát tükörrel vagy erősen fényvisszaverő tárggyal

közvetlenül szembe.

• Tartsa a kamerát legalább 1 távolságban vezeték nélküli készülékektől,

beleértve a Wi-Fi útválasztókat és a telefonokat, a vezeték nélküli interferencia
elkerülése érdekében.

A Nedis SmartLife alkalmazás kezdő képernyője

A biztonsági kamerához történt sikeres csatlakozás után a Nedis SmartLife
alkalmazás megjeleníti a csatlakoztatott termékek áttekintését.
Válassza ki a kívánt terméket az áttekintésben.

69

Videofelvételek és képernyőfotók készítése

Telefonján videofelvételeket és képernyőfotókat készíthet a Felvétel és a
Képernyőfotó gomb megérintésével.

Mozgásérzékelés alapján készült videofelvételek
lejátszása

A mozgásérzékelés alapján készült videofelvételek automatikusan a micro

4

SD-kártyán kerülnek mentésre. (Ha az be van helyezve a kamerába).

1. Érintse meg a Lejátszás gombot a tárolt videofelvételek megnyitásához.

2. Válassza ki a felvétel napját.

3. A felvétel kiválasztásához nagyítsa fel és húzza el az idővonalat.

Beállítások

Érintse meg a beállítások kulcsára a beállítások képernyőjének a megnyitásához.

Termék megnevezésének
módosítása

Termékek megosztása A termékhez való hozzáférés megosztása

Termékinformációk Az termék információinak megtekintése.
Energiagazdálkodás Az akkumulátor állapotának megtekintése

Alapfunkciók beállítása A k amera beállításainak módosítása.
PIR-kapcsoló A mozgásérzékelés érzékenységének

SD-kártya beállításai A microSD kártya beállításainak

Visszajelzés A termékkel kapcsolatos visszajelzés

Készülékprogram adatai A szoftver verziójának megtekintése.
Termék eltávolítása A termék eltávolítása a Nedis SmartLife

Módosítsa a biztonsági kamera nevét.

másokkal.

és az alacsony akkumulátortöltöttség
jelének beállítása.

beállítása.

megtekintése és a felvételi beállítások
megadása.

küldése a Nedis részére.

alkalmazásból.

70

Megfelelőségi nyilatkozat

A gyártó Nedis B.V. nevében kijelentjük, hogy a Nedis® márkájú, Kínában gyártott
WIFICBO20WT terméket az összes vonatkozó CE szabvány és előírás szerint
bevizsgáltuk, és a termék minden vizsgálaton sikeresen megfelelt. Ez magában
foglalja – nem kizárólagos jelleggel – a rádióberendezésekről szóló 2014/53/EU
irányelvet.

A teljes megfelelőségi nyilatkozat (és ha van, akkor a biztonsági adatlap) a:
nedis.hu/WIFICBO20WT#support

A megfelelőséggel kapcsolatos további információkért hívja az ügyfélszolgálatot:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Hollandia

Przewodnik Szybki start

n

Kamera Full HD z funkcją

WIFICBO20WT

ładowania

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online:

ned.is/wicbo20wt

Przeznaczenie

Produkt jest przeznaczony do użytku we wnętrzach i na zewnątrz jako kamera
bezpieczeństwa IP.
Przed użyciem i instalacją kamery należy zapoznać się z lokalnymi przepisami i
regulacjami dotyczącymi kamer bezpieczeństwa.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo,
gwarancję i działanie.

71

Specykacja

Produkt Kamera Full HD z funkcją ładowania
Numer katalogowy WIFICBO20W T
Wymiary (dł. x szer. x wys.) 82 x 57 x 101 mm
Waga 126 g
Pamięć Karta microSD: Do 128 GB

Rozdzielczość 1920 px - 1080 px
Liczba klatek na sekundę 15 fps
Nagrywanie wideo Wyzwalacz wykrycia ruchu
Kodowanie wideo H.264
Kąt widzenia 120 °
Wodoodporna IP65
Maks. moc transmisji radiowej 16 dBm
Zysk anteny 2 dBi
Połączenia bezprzewodowe Wi-Fi: 802.11 b/g/n

Zakres częstotliwości Wi-Fi 2412 - 2472 MHz
Temperatura przechowywania -20 - 60 °C
Temperatura robocza -20 - 55 °C
Pobór mocy 5 VDC
Widoczność w nocy 6 - 8 m
Czujnik obrazu Czujnik 2 MP 1/2.9” CMOS
Wbudowany mikrofon - 38 dB
Wbudowany głośnik 8 Ω

Typ akumulatora 2 x 18650 (Li-ion)

Zapisz w chmurze

2,4 GHz

1 W

Główne części (rysunek A)

72

1 Wspornik

montażowy

2 Przełącznik blokady
3 Obiektyw kamery
4 Mikrofon
5 Czujnik zmierzchu

6 LEDowy wskaźnik

stanu

7 Czujnik PIR
8 Gniazdo micro USB
9 Głośnik
q Gniazdo kart

micro SD

w Przycisk

resetowania

e Włącznik zasilania
r Komora baterii
t Kabel micro USB

Instrukcje bezpieczeństwa

OSTRZEŻENIE

-

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje

zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane.
Zachowaj niniejszy dokument na przyszłość.

• Produktu należy uż ywać wyłącznie w sposób opisany w niniejszym

dokumencie.

• Nie uż ywaj produktu, jeśli jakakolwiek jego część jest zniszczona lub

uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Nie w ystawiaj ogniw ani baterii na działanie gorąca lub ognia. Unikaj

przechowywania w miejscach narażonych na bezpośrednie działanie promieni
słonecznych.

• W prz ypadku wycieku z baterii nie wolno dopuścić do kontaktu cieczy ze skórą

lub oczami. W przypadku kontaktu przemyć skażone miejsce dużą ilością wody
i zasięgnąć porady lekarza.

• Jeśli wystąpią problemy, odłącz urządzenie od gniazdka elektrycznego i innych

urządzeń.

• Regularnie cz yść obudowę miękką, czystą i suchą szmatką. Unikaj środków

ściernych, które mogą uszkodzić powierzchnię.

• Do cz yszczenia produktu nie stosuj ostrych, chemicznych środków

czyszczących, takich jak amoniak, kwas lub aceton.

• Nie w yjmuj ogniwa lub baterii z oryginalnego opakowania do czasu użycia.

• Nie uż ywaj ogniwa lub baterii, które nie są przeznaczone do użytku z tym

produktem.

• Baterii lub akumulatorów używaj tylko do celu, do którego zostały

przeznaczone.

• Jeśli styk i ogniwa lub baterii ulegną zabrudzeniu, przetrzyj je czystą, suchą

73

szmatką.

• Korz ystanie z baterii przez dzieci powinno być nadzorowane.

• Przestrzegaj oznaczeń plus (+) i minus (-) na baterii, akumulatorze i sprzęcie

oraz zadbaj o prawidłowe użytkowanie.

• Zutylizuj ogniwo lub baterię w odpowiedni sposób.

• W prz ypadku połknięcia ogniwa lub baterii niezwłocznie zasięgnij porady

lekarza.

• Uży waj wyłącznie kabla USB, który znajduje się w zestawie

• Przed instalacją i użyciem należ y zapoznać się z lokalnymi przepisami i

regulacjami dotyczącymi tego produktu.

Przygotowanie kamery bezpieczeństwa

1. Przesuń przełącznik blokady A aby otworzyć produkt.

2. Włóż kartę microSD (brak w zestawie) do gniazda karty microSD A

3. Włóż wymagane baterie do komory baterii A

Przestrzegaj oznaczeń plus (+) i minus (-) na baterii, akumulatorze i sprzęcie

-

oraz zadbaj o prawidłowe użytkowanie.

4. Podłącz kabel micro USB A

5. Podłącz drugą końcówkę A

6. Aby naładować kamerę, podłącz zasilacz USB do sieci.

7. Naciśnij i przytrzymaj prz ycisk zasilania A

produkt.
Wskaźnik LED statusu A

t

do gniazda micro USB A8.

t

do zasilacza USB (brak w zestawie).

6

zacznie migać.

r

.

e

przez 5 sek., aby włączyć

q

.

Instalacja aplikacji Nedis SmartLife

1. Pobierz aplikację Nedis SmartLife na system Android lub iOS za

pośrednictwem sklepu Google Play lub Apple App Store.

2. Otwórz aplikację Nedis SmartLife w telefonie.

3. Utwórz konto z wykorzystaniem numeru telefonu komórkowego lub adresu

e-mail i dotknij Kontynuuj.
Otrzymasz kod werykacyjny na telefon komórkowy lub adres e-mail.

4. Wprowadź otrzymany kod werykacyjny.

5. Utwórz hasło i dotknij Gotowe.

6. Dotknij Dodaj dom, aby utworzyć dom SmartLife.

7. Ustaw lokalizację, wybierz pokoje, które chcesz podłączyć, i dotknij Gotowe.

74

Łączenie z aplikacją

1. Dotknij + w górnym prawym rogu w aplikacji Nedis SmartLife.

2. Wybierz typ urządzenia, które chcesz dodać z listy.

3. Potwierdź, czy LEDowy wskaźnik stanu A

4. Wprowadź dane sieci Wi-Fi i naciśnij Potwierdź.

5. Dotknij Kontynuuj, a pojawi się kod QR.

6. Trzymaj telefon 15-20 cm przed kamerą.
Jeśli kamera wykryje kod QR, usłyszysz dźwięk .

7. Dotknij, aby potwierdzić, że słyszysz dźwięk.

8. Nadaj produktowi nazwę i dotknij Gotowe. A

Produkt jest gotowy do użycia.
Jeśli produkt nie nawiąże połączenia, LEDowy wskaźnik stanu A
świecił światłem czerwonym.
Aby zresetować kamerę:

• Przesuń przełącznik blokady A aby otworz yć produkt.

• Naciśnij i prz ytrzymaj przycisk reset A

Następnie powtórz kroki od 1 do 8 bliżej routera.

6

miga.

6

zmieni kolor na niebieski.

6

będzie

w

przez 5 sek., aż usłyszysz dźwięk.

Ważne instrukcje dotyczące ograniczenia liczby
fałszywych alarmów

• Nie k ieruj kamery na przedmioty świecące jasnym światłem, w tym

promieniowanie słoneczne itp.

• Idealna odległość to 2 - 10 m.

• Nie umieszczaj k amery blisko często poruszających się pojazdów. Zalecana

odległość pomiędzy kamerą a poruszającymi się pojazdami to 15 m.

• Kamera powinna być zamontowana z dala od wylotów powietrza, włączając w

to klimatyzator, otwory wentylacyjne przepuszczające ciepło itp.

• Nie ustawiaj kamer y w kierunku lustra lub przedmiotów silnie odbijających

światło.

• Kamera powinna znajdować się prz ynajmniej 1 m od wszelkich urządzeń

bezprzewodowych, w tym routerów Wi-Fi i telefonów komórkowych, w celu
uniknięcia zakłócania sygnału bezprzewodowego.

Ekran startowy aplikacji Nedis SmartLife

Po nawiązaniu połączenia z kamerą bezpieczeństwa aplikacja Nedis SmartLife
wyświetla przegląd połączonych produktów.
W przeglądzie zaznacz odpowiedni produkt.

75

Nagrywanie plików wideo i zrzuty ekranu

Możesz zapisywać pliki wideo i zrzuty ekranu w telefonie – dotknij Nagrywanie
i Zrzut ekranu .

Odtwarzanie nagrań wykrycia ruchu

Nagrania wykrycia ruchu są automatycznie zapisywane na karcie microSD.

4

(Jeśli została włożona do kamery).

1. Dotknij Odtwarzanie, aby otworzyć zapisane nagrania.

2. Wybierz dzień nagrania.

3. Powiększ i przeciągnij linię czasu, aby wybrać nagranie.

Ustawienia

Dotknij przycisk ustawień , aby otworzyć ekran ustawień.

Zmiana nazwy produktu Zmiana nazwy kamery bezpieczeństwa.
Udostępnianie produktu Udostępnianie dostępu do produktu

Informacje o produkcie Wyświetlanie informacji o produkcie.
Zarządzanie zasilaniem Sprawdzanie stanu akumulatora i

Podstawowe ustawienia funkcji Zmiana ustawień kamery.
Przełącznik PIR Regulacja czułości w ykrywania ruchu.
Ustawienia karty SD Wyświetlanie ustawień karty microSD i

Opinia Wysyłanie opinii o produkcie do rmy

Informacje o oprogramowaniu
sprzętowym

Usuwanie produktu Usuwanie produktu z aplikacji Nedis

innym osobom.

ustawianie sygnału niskiego poziomu
naładowania akumulatora.

konguracja ustawień nagrywania.

Nedis.
Wersja oprogramowania.

SmartLife.

Deklaracja zgodności

Niniejszym rma Nedis B.V. deklaruje jako producent, że produkt WIFICBO20WT
naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie
ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich

76

testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do
rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy)
można znaleźć i pobrać tutaj:
nedis.pl/WIFICBO20WT#support

Aby uzyskać dodatkowe informacje dotyczące zgodności, skontaktuj się z
obsługą klienta:
Strona www: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Holandia.

Οδηγός γρήγορης εκκίνησης

x

Επαναφορτιζόμενη Full HD

WIFICBO20WT

κάμερα

Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο:

ned.is/wicbo20wt

Προοριζόμενη χρήση

Το προϊόν αυτό προορίζεται αποκλειστικά ως κάμερα ασφαλείας τεχνολογίας IP
και εξωτερική χρήση.
Συμβουλευτείτε την τοπική νομοθεσία και τους κανονισμούς για τις κάμερες
ασφάλειας πριν από τη χρήση και την εγκατάσταση.
Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην
ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Χαρακτηριστικά

Προϊόν Επαναφορτιζόμενη Full HD κάμερα
Αριθμός είδους WIFICBO20WT
Διαστάσεις (μ x π x υ) 82 x 57 x 101 mm
Βάρος 126 g

77

Μνήμη Κάρτα microSD: Έως 128 GB

Ανάλυ ση 1920 px - 1080 px
Ταχύτητα καρέ 15 fps
Εγγραφή βίντεο Κουμπί ανίχνευση κίνησης
Κωδικοποίηση βίντεο H.264
Γωνία προβολής 120 °
Αδιάβροχη IP65
Μέγ. ισχύ εκπομπής 16 dBm
Κεραία με απολαβή 2 dBi
Ασύρματες συνδέσεις Wi-Fi: 802.11 b/g/n

Εμβέλεια συχνότητα Wi-Fi 2412 - 2472 MH z
Θερμοκρασία αποθήκευσης -20 - 60 °C
Θερμοκρασία λειτουργίας -20 - 55 °C
Ισχύς εισόδου 5 VDC
Εμβέλεια νυχτερινής όρασης 6 - 8 m
Αισθητήρας εικόνας 2 MP 1/2.9” CMOS αισθητήρας
Ενσωματωμένο μικρόφωνο - 38 dB
Ενσωματωμένο ηχείο 8 Ω

Είδος μπαταρίας 2 x 18650 (Li-ion)

Αποθήκευση Cloud

2,4 GHz

1 W

Κύρια μέρη (εικόνα A)

1 Βραχίονας

ανάρτησης

2 Διακόπτης

ασφάλισης

3 Φακός κάμερας
4 Μικρόφωνο
5 Αισθητήρας φωτός

6 LED ένδειξη
7 Αισθητήρας PIR
8 Θύρα Micro USB
9 Ηχείο
q Υποδοχή κάρτας

Micro SD

w Κουμπί επαναφοράς

e Κουμπί ισχύος
r Θήκη μπαταριών
t Καλώδιο Micro USB

78

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν

εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε αυτό το έγγραφο για
μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή

ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Μην εκθέτετε τις κυψέλες ή μπαταρίες σε θερμότητα ή φωτιά. Μην

αποθηκεύετε σε μέρος με απευθείας έκθεση στον ήλιο.

• Σε περίπτωσ η διαρροής της κυψέλης, αποφύγετε το υγρό να έρθει σε επαφή

με την επιδερμίδα ή τα μάτια. Αν έρθει σε επαφή, πλύνετε την περιοχή που
ήρθε σε επαφή με αρκετό νερό και ζητήστε ιατρική συμβουλή.

• Αποσυνδέστε το προϊόν από το ρεύμα και άλλες συσκευές αν προκύψει κάποιο

πρόβλημα.

• Καθαρίζετε τακτικά το προϊόν με ένα μαλακό, καθαρό και νωπό πανί. Μην

χρησιμοποιείτε λειαντικά που μπορεί να προκαλέσουν βλάβη στην επιφάνεια.

• Μην χρησιμοποιείτε σκληρά χημικά καθαριστικά όπως αμμωνία, οξύ ή

ακετόνη για τον καθαρισμό του προϊόντος.

• Μην απομακρύνετε μία κυψέλη ή μπαταρία από την αρχική τους συσκευασία

μέχρι να την χρησιμοποιήσετε.

• Μην χρησιμοποιείτε κάποια κλυψέλη ή μπαταρία η οποία δεν προορίζεται για

χρήση με το προϊόν.

• Χρησιμοποιείτε τη στήλη ή την μπαταρία μόνο για την εφαρμογή που

προορίζεται.

• Καθαρίστε τους ακροδέκτες της κυψέλης ή της μπαταρίας με ένα καθαρό

στεγνό πανί αν λερωθούν.

• Τα παιδιά πρέπει να επιβλέπονται όταν χρησιμοποιούν την μπαταρία.

• Παρατηρήστε τις ενδεί ξεις συν (+) και μείον (–) πάνω στη στήλη, την μπαταρία

και τον εξοπλισμό και διασφαλίστε τη σωστή χρήση.

• Απορρίψτε την κυψέλη ή την μπαταρία με τον κατάλληλο τρόπο.

• Ζητήστε άμεσα ιατρική συμβουλή σε περίπτωση κατάποσης μίας κυψέλης ή

μπαταρίας.

• Χρησιμοποιείτε μόνο το παρεχόμενο USB καλώδιο

• Συμβουλευτείτε την τοπική νομοθεσία και τους κανονισμούς για αυτό το

προϊόν πριν από τη χρήση και την εγκατάσταση.

79

Προετοιμασία της κάμερας ασφαλείας

1. Σύρετε το κουμπί ασφάλισης A2 για να ανοίξετε το προϊόν.

2. Τοποθετήστε την κάρτα microSD (δεν περιλαμβάνεται) στη θύρα κάρτας

3. Εισάγετε τις μπαταρίες που χρειάζονται μέσα στην θήκη μπαταριών A

4. Συνδέστε το καλώδιο micro USB A

5. Συνδέστε την άλλη άκρη του A

6. Συνδέστε το μετασχηματιστή ισχύος USB στο ρεύμα για να φορτίσετε την

7. Πατήστε παρατεταμένα το κουμπί λειτουργίας A

Η ένδειξη λειτουργίας LED A

q

microSD A

Παρατηρήστε τις ενδείξεις συν (+) και μείον (–) πάνω στη στήλη, την

-

μπαταρία και τον εξοπλισμό και διασφαλίστε τη σωστή χρήση.

παρέχεται).

κάμερα.

ενεργοποιήσετε το προϊόν.

.

t

στην θύρα micro USB A8.

t

σε ένα μετασχηματιστή USB (δεν

e

για 5 δευτερόλεπτα για να

6

αρχίζει να αναβοσβήνει.

r

.

Εγκαταστήστε την εφαρμογή Nedis SmartLife

1. Κάντε λήψη της εφαρμογής Nedis SmartLife για Android ή iOS στο τηλέφωνό

σας από το Google Play ή το Apple App Store.

2. Ανοίξτε την εφαρμογή Nedis SmartLife στο κινητό σας.

3. Δημιουργήστε έναν λογαριασμό με τον αριθμό του κινητού τηλεφώνου ή τη

διεύθυνση e-mail σας και πατήστε Συνέχεια.
Θα λάβετε έναν κωδικό επαλήθευσης στο κινητό σας τηλέφωνο ή στη διεύθυνση
ηλεκτρονικού ταχυδρομείου.

4. Εισάγετε τον κωδικό επιβεβαίωσης που λάβατε.

5. Δημιουργήστε έναν κωδικό πρόσβασης και πατήστε Ολοκλήρωση.

6. Πατήστε Προσθήκη Home για να δημιουργήσετε ένα SmartLife Home.

7. Ρυθμίστε την τοποθεσία σας, επιλέξτε τα δωμάτια που θέλετε να συνδέσετε

και πατήστε Ολοκλήρωση.

Σύνδεση στην εφαρμογή

1. Πατήστε + στην πάνω δεξιά γωνία στην εφαρμογή Nedis SmartLife.

2. Επιλέξτε τον τύπο της συσκευής που θέλετε να προσθέσετε από τη λίστα.

3. Επιβεβαιώστε ότι η ένδειξη κατάστασης LED A

4. Εισάγετε τα δεδομένα του δικτύου Wi-Fi και πατήστε Επιβεβαίωση.

5. Πατήστε Συνέχεια και ο κωδικός QR θα χαθεί.

6. Κρατήστε το τηλέφωνό σας σε μια απόσταση 15 – 20 cm μπροστά από την

κάμερα.

6

αναβοσβήνει.

80

Αν η κάμερα έχει ανιχνεύσει τον κωδικό QR, θα ακούσετε έναν ήχο.

7. Πατήστε για να επιβεβαιώσετε ότι ακούσατε τον ήχο.

8. Δώστε στο προϊόν ένα όνομα και πατήστε Ολοκλήρωση. A

μπλε. Το προϊόν είναι τώρα έτοιμο προς χρήση.
Αν η κάμερα δεν καταφέρει να συνδεθεί, η ένδειξη κατάστασης LED A
φωτιστεί κόκκινη.
Για επαναφορά της κάμερας:

• Σύρετε το κουμπί ασφάλισης A

• Πατήσ τε παρατεταμένα το κουμπί επαναφοράς A

να ακούσετε τον ήχο. Κατόπιν επαναλάβετε τα βήματα 1 έως 8 πιο κοντά στο
δρομολογητή.

2

για να ανοίξετε το προϊόν.

6

θα φωτιστεί με

6

w

για 5 δευτερόλεπτα μέχρι

θα

Σημαντικές οδηγίες για να μειώσετε τις εσφαλμένες
προειδοποιήσεις

• Μην εγκαθιστάτε την κάμερα απέναντι από αντικείμενα με έ ντονο φως, ακόμα

και τον ήλιο, κλπ.

• Η ιδανική απόσ ταση θέασης είναι 2 - 10 μέτρα.

• Μην τοποθετείτε την κάμερα κοντά σε οχήματα με συχνή κίνηση. Η

προτεινόμενη απόσταση ανάμεσα στην κάμερα και τα κινητά οχήματα είναι 15
μέτρα.

• Κρατήσ τε μακριά από εξαερισμούς, ακόμα και κλιματιστικά και εξαερισμούς

που μεταφέρουν θερμότητα, κλπ.

• Μην τοποθετείτε την κάμερα με κατεύθυνση προς ένα καθρέπτη ή προς ένα

αντικείμενο με υψηλή ανάκλαση.

• Κρατήσ τε την κάμερα τουλάχιστον 1 μέτρα μακριά από ασύρματες συσκευές,

και από τους δρομολογητές Wi-Fi και τηλέφωνα, για να αποφύγετε την
ασύρματη παρεμβολή.

Η οθόνη έναρξης της εφαρμογής Nedis SmartLife

Μετά από μία επιτυχής σύνδεση με την κάμερα ασφαλείας, η εφαρμογή Nedis
SmartLife εμφανίζει μία επισκόπηση των προϊόντων που είναι συνδεδεμένα.
Επιλέξτε το προϊόν που θέλετε από την επισκόπηση.

Δημιουργία εγγραφής βίντεο και στιγμιότυπων οθόνης

Μπορείτε να δημιουργήσετε βίντεο και στιγμιότυπα οθόνης στο τηλέφωνό σας
πατώντας Εγγραφή και Στιγμιότυπο οθόνης .

81

Αναπαραγωγή βίντεο με ανίχνευση κίνησης

Τα βίντεο με ανίχνευση κίνησης αποθηκεύονται αυτόματα στην κάρτα

4

microSD. (Αν υπάρχει μέσα στην κάμερα).

1. Πατήστε αναπαραγωγή για να ανοίξετε τα αποθηκευμένα βίντεο.

2. Επιλέξτε την ημέρα της εγγραφής.

3. Εστιάστε και σύρετε την χρονική σειρά για να επιλέξετε την εγγραφή.

Ρυθμίσεις

Πατήστε το πλήκτρο ρυθμίσεων για να ανοίξετε την οθόνη ρυθμίσεων.

Τροποποίηση του ονόματος
προϊόντος

Κοινοποίηση προϊόντων Κοινή πρόσβαση του προϊόντος με άλλους.
Πληροφορίες προϊόντος Προβολή πληροφοριών του προϊόντος.
Διαχείριση ισχύος Προβάλετε την κατάσταση της μπαταρίας

Βασική λειτουργία ρυθμίσεων Αλλάξτε τις ρυθμίσεις της κάμερας.
Διακόπτης PIR Προσαρμόστε την ευαισ θησία της

Ρυθμίσεις της κάρτας SD Προβάλετε τις ρυθμίσεις της κάρτας

Σχόλια Στείλετε σχόλια σχετικά με το προϊόν στην

Πληροφορίες Firmware Προβολή της έκδοσης λογισμικού.
Διαγραφή προϊόντος Διαγραφή προϊόντος από την εφαρμογή

Αλλάξτε το όνομα της κάμερας ασφαλείας.

και ρυθμίστε το σήμα χαμηλής μπαταρίας.

ανίχνευσης κίνησης.

microSD και ορίστε τις ρυθμίσεις
εγγραφής.

Nedis.

Nedis SmartLife.

Δήλωση συμμόρφωσης

Εμείς, η Nedis B.V. δηλώνουμε ως κατασκευαστής ότι το προϊόν WIFICBO20WT
από τη μάρκα μας Nedis®, το οποίο κατασκευάζεται στην Κίνα, έχει ελεγχθεί
σύμφωνα με όλα τα σχετικά πρότυπα και κανονισμούς της ΕΚ και ότι όλοι οι
έλεγχοι έχει ολοκληρωθεί με επιτυχία. Η δήλωση συμμόρφωσης περιλαμβάνει
αλλά δεν περιορίζεται στον κανονισμό RED 2014/53/EU.

82

Το πλήρες κείμενο της δήλωσης συμμόρφωσης (και το δελτίο ασφάλεια όπου
ισχύει) υπάρχει και είναι διαθέσιμο προς λήψη στο:
nedis.gr/WIFICBO20WT#support

Για περισσότερες πληροφορίες σχετικά με τη δήλωση συμμόρφωσης,
επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, the Netherlands

Rýchly návod

1

Nabíjateľná Full HD kamera

Viac informácií nájdete v rozšírenom návode
online:ned.is/wicbo20wt

WIFICBO20WT

Určené použitie

Výrobok je určený ako bezpečnostná IP kamera na použitie vo vnútornom a
vonkajšom prostredí.
Pred inštaláciou a použitím sa oboznámte s miestnymi zákonmi a predpismi
týkajúcimi sa bezpečnostných kamier.
Výrobok nie je určený na profesionálne použitie.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne
fungovanie.

Technické údaje

Produkt Nabíjateľná Full HD kamera
Číslo výrobku WIFICBO20WT
Rozmery (D x Š x V) 82 x 57 x 101 mm
Hmotnosť 126 g
Pamäť Karta microSD: Maximálne 128 GB

Rozlíšenie 1920 px - 1080 px

Cloudové úložisko

83

Rýchlosť snímania 15 fps
Záznam videa Spustenie detekcie pohybu
Kódovanie videa H.264
Pozorovací uhol 120 °
Vodotesný IP65
Max. výkon rádiového vysielača 16 dBm
Zisk antény 2 dBi
Bezdrôtové pripojenia Wi-Fi: 802.11 b/g/n

Rozsah frekvencie Wi-Fi 2412 - 2472 MHz
Teplota skladovania -20 - 60 °C
Pracovná teplota -20 - 55 °C
Vstup napájania 5 VDC
Dosah nočného videnia 6 - 8 m
Obrazový snímač Snímač 2 MP 1/2,9” CMOS
Vstavaný mikrofón - 38 dB
Vstavaný reproduktor 8 Ω

Typ batérie 2 x 18 650 (lítiovo-iónová)

2,4 GHz

1 W

Hlavné časti (obrázok A)

1 Montážny držiak
2 Spínač uzamknutia
3 Šošovka kamery
4 Mikrofón
5 Snímač svetla
6 LED indikátor stavu

7 Snímač PIR
8 Port micro USB
9 Reproduktor
q Slot na kartu

MicroSD

w Resetovacie tlačidlo

e Vypínač
r Priestor pre batérie
t Mikro USB kábel

Bezpečnostné pokyny

VAROVANIE

-

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť

všetky pokyny v tomto dokumente. Tento dokument uchovajte pre potreby v
budúcnosti.

84

• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený

alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Články ani batérie nevystavujte pôsobeniu tepla či ohňa. Vyhnite sa

skladovaniu na priamom slnečnom svetle.

• V prípade, že z článku uniká elektrolyt, zabráňte kontaktu kvapaliny s kožou

alebo očami. V prípade, že ku kontaktu došlo, umyte postihnuté miesto veľkým
množstvom vody a vyhľadajte lekársku pomoc.

• Ak sa vyskytnú problémy, výrobok odpojte od sieťovej zásuvky a iného

zariadenia.

• Výrobok pravidelne čistite mäkkou, čistou a suchou utierkou. Vyhnite sa

brúsnym materiálom, ktoré by mohli poškodiť povrch.

• Pri čistení výrobku nepoužívajte agresívne chemické čistiace prostriedky ako

čpavok, kyselinu alebo acetón.

• Článok ani batériu nevyberajte z originálneho balenia, pokiaľ ich nebudete

potrebovať.

• Nepoužívajte článok ani batériu, ktoré nie sú určené na použitie s týmto

výrobkom.

• Článok alebo batériu používajte len na taký účel, na aký boli určené.

• Ak sa koncovky akumulátora alebo batérie znečistia, utrite ich čistou suchou

handrou.

• Používanie batérie deťmi by malo byť pod dohľadom.

• Všimnite si značky plus (+) a mínus (–) na článku, batérii a zariadení a

zabezpečte správne použitie.

• Článok alebo batériu zlikvidujte správnym spôsobom.

• V prípade prehltnutia článku alebo batérie ihneď vyhľadajte lekársku pomoc.

• Používajte len dodaný kábel USB

• Pred inštaláciou a použitím sa oboznámte s miestnymi zákonmi a predpismi

týkajúcimi sa tohto výrobku.

Príprava bezpečnostnej kamery

1. Posunutím spínača uzamknutia A2 otvorte výrobok.

2. Vložte kartu microSD (nie je súčasťou dodávky) do otvoru na kartu microSD

q

A

.

3. Vložte požadované batérie do priestoru pre batérie A

Všimnite si značky plus (+) a mínus (–) na článku, batérii a zariadení a

-

85

r

.

zabezpečte správne použitie.

4. Kábel micro USB A

5. Pripojte druhý koniec A

6. Pripojte napájací adaptér USB k elektrickej zásuvke na nabitie kamery.

7. Podržaním stlačeného tlačidla napájania A

Stavový LED indikátor A

t

pripojte k portu micro USB A8.

t

k adaptéru USB (nie je súčasťou dodávky).

e

na 5 sekundy zapnite výrobok.

6

začne blikať.

Inštalácia aplikácie Nedis SmartLife

1. Stiahnite si do svojho telefónu aplikáciu Nedis Smartlife pre systém Android

alebo iOS prostredníctvom Google Play alebo Apple App Store.

2. Otvorte aplikáciu Nedis Smartlife vo svojom telefóne.

3. Vytvorte účet pomocou svojho čísla mobilného telefónu alebo svojej

e-mailovej adresy a klepnite na Pokračovať.
Dostanete overovací kód na svoj mobilný telefón alebo na svoju e-mailovú
adresu.

4. Zadajte prijatý overovací kód.

5. Vytvorte heslo a klepnite na Hotovo.

6. Klepnutím na Pridať domovskú stránku vytvorte domovskú stránku SmartLife.

7. Nastavte svoju lokalitu, vyberte miestnosti, ku ktorým sa chcete pripojiť, a

klepnite na Hotovo.

Pripojenie aplikácie

1. Klepnite na + v pravom hornom rohu v aplikácii Nedis SmartLife.

2. Zvoľte typ zariadenia, ktorý chcete pridať, zo zoznamu.

3. Overte, či bliká stavový LED indikátor A

4. Zadajte údaje siete Wi-Fi a klepnite na Potvrdiť.

5. Klepnite na Pokračovať a zobrazí sa kód QR.

6. Podržte svoj telefón vo vzdialenosti 15 – 20 cm pred kamerou.
Ak kamera rozpoznala kód QR, ozve sa zvuková signalizácia.

7. Klepnutím potvrďte, že ste počuli zvukovú signalizáciu.

8. Pomenujte výrobok a klepnite na Done (Hotovo). Farba A

modrú. Teraz je výrobok pripravený na používanie.
Ak sa výrobku nepodarilo pripojiť, stavový LED indikátor A
červenou farbou.
Spôsob resetovania kamery:

• Posunutím spínača uzamknutia A

• Podržte stlačené resetovacie tlačidlo A

6

.

6

6

bude svietiť

2

otvorte výrobok.

w

na 5 sekúnd dovtedy, kým sa neozve

86

sa zmení na

zvuková signalizácia. Potom zopakujte kroky 1 až 8 bližšie pri smerovači.

Dôležité pokyny na zamedzenie falošných alarmov

• Neinštalujte kameru smerujúcu čelom k objektom s jasnými svetlami, vrátane

slnečného svitu atď.

• Ideálna vzdialenosť sledovania je 2 - 10 metrov.

• Neumiestňujte kameru blízko často sa pohybujúcich vozidiel. Odporúčaná

vzdialenosť medzi kamerou a pohybujúcimi sa vozidlami je 15 metrov.

• Nepribližujte sa s kamerou k vý vodom vzduchu vrátane klimatizačného

zariadenia a vetracích otvorov na prenos tepla atď.

• Kameru neumiestňujte tak , aby bola nasmerovaná na zrkadlo či vysoko

reexný objekt.

• Kameru uchovávajte minimálne 1 metrov od bezdrôtových zariadení vrátane

smerovačov Wi-Fi a telefónov, aby nedochádzalo k bezdrôtovému rušeniu.

Počiatočná obrazovka aplikácie Nedis SmartLife

Po vytvorení úspešného pripojenia k bezpečnostnej kamere aplikácia Nedis
SmartLife zobrazí prehľad výrobkov, ktoré sú pripojené.
Zvoľte požadovaný výrobok z prehľadu.

Vytváranie záznamov videí a snímok obrazovky

Môžete vytvoriť záznamy videa a snímky obrazovky vo svojom telefóne
klepnutím na tlačidlá Záznam a Snímka obrazovky .

Prehrávanie videí s detekciou pohybu

Videá s detekciou pohybu sa automaticky uložia na kartu microSD. (Ak je

4

vložená vo fotoaparáte).

1. Klepnutím na Prehrávanie otvoríte uložené videá.

2. Zvoľte deň záznamu.

3. Po priblížení a posunutí časového prehľadu zvoľte požadovaný záznam.

Nastavenia

Klepnutím na tlačidlo nastavení otvorte obrazovku nastavení.

Úprava názvu výrobku Zmeňte názov bezpečnostnej kamery.
Zdieľanie výrobkov Zdieľajte prístup k výrobku s ostatnými.
Informácie o výrobku Zobrazte informácie o výrobku.

87

Spravovanie napájania Zobrazte stav batérie a nastavte signál

Nastavenia základných funkcií Zmeňte nastavenia kamery.
Prepínač PIR Nastavte citlivosť detekcie pohybu.
Nastavenia karty SD Zobrazte nastavenia karty microSD a

Spätná väzba Pošlite spätnú väzbu týkajúcu sa výrobku

Informácie o rmvéri Skontrolujte si verziu softvéru.
Odstránenie výrobku Odstráňte výrobok z aplikácie Nedis

takmer vybitej batérie.

vykonajte nastavenia záznamu.

do spoločnosti Nedis.

SmartLife.

Vyhlásenie ozhode

Spoločnosť Nedis B.V. ako výrobca vyhlasuje, že výrobok WIFICBO20WT našej
značky Nedis®, vyrobený v Číne, bol preskúšaný podľa všetkých príslušných
noriem a smerníc CE a že všetky skúšky boli ukončené úspešne. Medzi ne okrem
iného patrí smernica RED 2014/53/EÚ.

Úplné znenie Vyhlásenia o zhode (a prípadnú kartu bezpečnostných údajov)
môžete nájsť a stiahnuť na:
nedis.sk/WIFICBO20WT#support

Ak potrebujete ďalšie informácie o zhode, obráťte sa na zákaznícky servis:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Holandsko

Rychlý návod

l

Dobíjecí Full HD kamera

Více informací najdete v rozšířené příručce online:

ned.is/wicbo20wt

WIFICBO20WT

88

Zamýšlené použití

Výrobek je určen kpoužití jako bezpečnostní IP kamera ve vnitřních ivenkovních
prostorách.
Před instalací a použitím bezpečnostních kamer si vždy projděte místní zákony a
předpisy, které následně musí být dodrženy.
Výrobek není určen k profesionálnímu použití.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné
fungování.

Technické údaje

Produkt Dobíjecí Full HD kamera
Číslo položky WIFICBO20WT
Rozměry (D × Š × V) 82 × 57 × 101mm
Hmotnost 126 g
Paměť Karta MicroSD: Až 128GB

Rozlišení 1920–1080px
Snímková frekvence 15fps
Nahrávání videa Spoušť detekce pohybu
Kódování videa H.264
Pozorovací úhel 120 °
Voděodolnost IP65
Max. vysílací výkon 16 dBm
Příjem antény 2 dBi
Bezdrátové připojení Wi-Fi: 802.11 b/g/n

Frekvenční rozsah Wi-Fi 2412 - 2472 MHz
Skladovací teplota -20 - 60 °C
Pracovní teplota -20 - 55 °C
Napájecí vstup 5 VDC
Dosah nočního vidění 6 - 8 m
Fotogracký snímač 2MP 1/2,9” CMOS snímač

Uložení v cloudu

2,4GHz

89

Vestavěný mikrofon - 38 dB
Vestavěný reproduktor 8 Ω

Typ baterie 2 x 18650 (Li-Ion)

1 W

Hlavní části (obrázek A)

1 Montážní konzola
2 Přepínač zámku
3 Objektiv kamery
4 Mikrofon
5 Světelné čidlo
6 LED ukazatel stavu

7 PIR snímač
8 Micro USB port
9 Reproduktor
q Slot pro Micro SD

kartu

w Tlačítko Reset

e Tlačítko zapnutí/

vypnutí

r Prostor pro baterie
t Kabel micro USB

Bezpečnostní pokyny

VAROVÁNÍ

-

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny

obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Dokument
uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná.

Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Nevystavujte články či baterie teplu nebo ohni. Neskladujte na přímém slunci.

• V případě úniku elektrolytu z článku/baterie zamezte styku elektrolytu s kůží či

očima. Pokud ke styku přece jen dojde, okamžitě omyjte zasaženou oblast
velkým množství vody a vyhledejte lékařskou pomoc.

• Dojde -li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.

• Tento výrobek čistěte pravidelně suchým měkkým čistým hadříkem.

Nepoužívejte abrazivní prostředky, mohlo by dojít k poškození povrchu.

• K čištění také nepoužívejte agresivní chemické čisticí prostředky na bázi

amoniaku, kyseliny nebo acetonu.

• Nevytahujte článek či baterie z jejich původního obalu, dokud není jejich

použití zapotřebí.

• Nepoužívejte článek či baterie, které nejsou určené k použití v tomto typu

výrobku.

• Články či baterie používejte pouze k účelu, pro který jsou určeny.

• Pokud se vývody baterie zašpiní, otřete je čistým suchým hadříkem.

90

• Děti smějí baterii používat pouze pod dohledem.

• Dodržte označení kladného (+) a záporného (–) pólu na článku, baterii a v

zařízení a zajistěte správné použití.

• Článek či baterii ekologicky zlikvidujte.

• Pokud dojde ke spolknutí článku nebo baterie, okamžitě vyhledejte lékařskou

pomoc.

• Používejte vždy pouze přiložený kabel USB

• Před instalací a použitím výrobku se vždy informujte o příslušných místních

zákonech a předpisech.

Příprava bezpečnostní kamery

1. Posunutím přepínače zámku A2 výrobek otevřete.

2. Vložte kartu microSD (není součástí balení) do otvoru pro kartu microSDA

3. Vložte požadované baterie do prostoru pro baterie A

Dodržte označení kladného (+) a záporného (–) pólu na článku, baterii a v

-

zařízení a zajistěte správné použití.

4. Zapojte kabel Micro USB A

5. Druhý konec A

6. Nabijte kameru připojením napájecího adaptéru USB do zásuvky.

7. Stiskem tlačítka napájení A

zapněte.
LED ukazatel stavu A

t

t

do portu Micro USB A8.

zapojte do adaptéru USB (není součástí balení).

e

ajeho podržením na dobu 5sekund výrobek

6

začne blikat.

r

.

q

Instalace aplikace Nedis SmartLife

1. Stáhněte si do telefonu aplikaci Nedis SmartLife pro Android nebo iOS

zobchodu Google Play nebo Apple App Store.

2. Otevřete ve svém telefonu aplikace Nedis SmartLife.

3. Vytvořte si účet pomocí svého telefonního čísla nebo e-mailové adresy a

klepněte na Pokračovat.
Na svůj mobilní telefon či e-mailovou adresu obdržíte potvrzovací kód.

4. Zadejte přijatý ověřovací kód.

5. Vytvořte heslo a klepněte na Hotovo.

6. Klepnutím na Přidat domov vytvořte domov SmartLife Home.

7. Nastavte místo, vyberte místnosti, které chcete připojit, a klepněte na Hotovo.

.

91

Připojení kaplikaci

1. V aplikaci Nedis SmartLife klepněte v pravém horním rohu na +.

2. Vyberte ze seznamu typ zařízení, které chcete přidat.

3. Ujistěte se, že LED ukazatel stavu A

4. Zadejte údaje sítě Wi-Fi a klepněte na Potvrdit.

5. Klepněte na Pokračovat a zobrazí se QR kód.

6. Podržte svůj telefon ve vzdálenosti 15 - 20cm před kamerou.
Pokud kamera QR kód rozezná, ozve se slyšitelný zvukový signál.

7. Klepnutím potvrďte, že jste zvukový signál slyšeli.

8. Výrobek pojmenujte aklepněte na Hotovo. A

je nyní připraven kpoužití.
Pokud připojení výrobku selže, LED ukazatel stavu A
Resetování kamery:

• Posunutím přepínače zámku A

• Stiskněte a podržte resetovací tlačítko A

neuslyšíte zvukový signál.Poté opakujte kroky 1 až 8 blíže ke směrovači.

6

bliká.

2

výrobek otevřete.

w

6

začne svítit modře. Výrobek

6

bude svítit červeně.

na dobu 5 sekund, dokud

Důležité pokyny ke snížení falešných alarmů

• Neinstalujte kameru čelem k objektům s jasnými světly, a to včetně slunečního

svitu, apod.

• Ideální pozorovací vzdálenost je 2 - 10 m.

• Neumisťujte kameru do blízkosti míst s často projíždějícími vozidly.

Doporučená vzdálenost mezi kamerou a pohybujícími se vozidly je 15 m.

• Neumisťujte ke vzduchovým výfukům včetně větracích otvorů klimatizace či

topení apod.

• Neumisťujte kameru tak , aby byla čelem k zrcadlům či objektům s vysokou

odrazivostí.

• Udržujte k ameru alespoň 1 m daleko od jakýchkoli bezdrátových zařízení

včetně směrovačů Wi-Fi a telefonů, zabráníte tak bezdrátovému rušení.

Úvodní obrazovka aplikace Nedis SmartLife

Jakmile se úspěšně spojíte s bezpečnostní kamerou, aplikace Nedis SmartLife
zobrazí přehled zařízení, která jsou k ní připojená.
Vyberte ze seznamu požadované zařízení.

Pořizování videozáznamů asnímků

Videozáznamy a snímky lze pořizovat na vašem telefonu, a to klepnutím na
tlačítko záznamu a snímku .

92

Přehrávání videozáznamů detekce pohybu

Videozáznamy s detekcí pohybu se automaticky ukládají na microSD kartu.

4

(pokud je do kamery vložena).

1. Klepnutím na tlačítko přehrávání otevřete uložená videa.

2. Vyberte den záznamu.

3. Přiblížením apotáhnutím časové osy vyberte záznam.

Nastavení

Klepnutím na tlačítko nastavení otevřete nabídku nastavení.

Upravit název výrobku Změna názvu bezpečnostní kamery.
Sdílet výrobky Sdílí přístup kvýrobku sostatními.
Informace ovýrobku Zobrazuje informace ovýrobku.
Správa napájení Zobrazuje stav baterie a umožňuje

Nastavení základních funkcí Změna nastavení kamery.
Spínač PIR Upravujte citlivost detekce pohybu.
Nastavení SD karty Zobrazuje nastavení microSD karty a

Zpětná vazba Odesílá zpětnou vazbu ohledně výrobku

Informace o rmwaru Zobrazí verzi softwaru.
Odstranit výrobek Odstranění výrobku zaplik ace Nedis

nastavení signálu nízké baterie.

umožňuje nastavit vlastnosti záznamu.

společnosti Nedis.

SmartLife.

Prohlášení o shodě

Společnost Nedis B.V. coby výrobce prohlašuje, že výrobek WIFICBO20WT
značky Nedis®, vyrobený v Číně, byl přezkoušen v souladu se všemi relevantními
normami a nařízeními EK a že všemi zkouškami úspěšně prošel. Patří sem mimo
jiné také nařízení RED 2014/53/EU.

Kompletní prohlášení o shodě (a případně bezpečnostní list) můžete najít a
stáhnout na adrese:
nedis.cs/WIFICBO20WT#support

93

Další informace týkající se shody s předpisy získáte u oddělení služeb
zákazníkům:
Web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Nizozemsko

Ghid rapid de inițiere

y

Cameră Full HD reîncărcabilă

Pentru informații suplimentare, consultați manualul extins, disponibil
online: ned.is/wicbo20wt

WIFICBO20WT

Utilizare preconizată

Produsul este destinat pentru utilizare în interior și în aer liber, ca o cameră de
supraveghere IP.
Consultați legislația și reglementările locale pentru camere de supraveghere
înainte de utilizarea și instalarea acesteia.
Produsul nu este destinat utilizării profesionale.
Orice modicare a produsului poate avea consecințe pentru siguranța, garanția
și funcționarea corectă a produsului.

Specicaţii

Produs Cameră Full HD reîncărcabilă
Numărul articolului WIFICBO20W T
Dimensiuni (L x l x h) 82 x 57 x 101 mm
Greutate 126 g
Memorie Card micro SD: Până la 128 GB

Rezoluție 1920 px - 1080 px
Viteza cadrelor 15 fps
Înregistrare video D eclanșator Detectarea mișcării
Codicare video H.264

Stocare în cloud

94

Unghi de vizualizare 120 °
Impermeabilă IP65

Putere maximă de transmisie
radio

Câștig antenă 2 dBi
Conexiuni wireless Wi-Fi: 802.11 b/g/n

Interval de frecvențe Wi-Fi 2412 - 2472 MHz
Temperatură de depozitare -20 - 60 °C
Temperatură de lucru -20 - 55 °C
Intrare alimentare electrică 5 VDC
Câmp de vizibilitate nocturnă 6 - 8 m
Senzor imagine Senzor 2 MP 1/2.9” CMOS
Microfon încorporat - 38 dB
Difuzor încorporat 8 Ω

Tipul bateriei 2 x 18650 (Li-ion)

16 dBm

2,4 GHz

1 W

Piese principale (imagine A)

1 Suport de montare
2 Comutator de

blocare

3 Lentila camerei
4 Microfon
5 Senzor de lumină

6 LED indicator de

stare

7 Senzor PIR
8 Port micro USB
9 Difuzor
q Fantă card micro SD

w Buton resetare
e Buton Power
r Compartiment

baterie

t Cablu micro USB

Instrucțiuni de siguranță

AVERTISMENT

-

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest

document înainte de a instala sau utiliza produsul. Păstrați acest document
pentru a-l consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest document.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți imediat

95

produsul deteriorat sau defect.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Nu expuneți elementele de baterie sau bateriile la temperaturi ridicate sau foc.

Evitați depozitarea în lumina directă a soarelui.

• În cazul unor scurgeri din elemente, nu lăsați lichidul să intre în contact cu

pielea sau ochii. Dacă a existat contact, spălați zona afectată cu cantități mari
de apă și apelați la un consult medical.

• Deconectați produsul de la priza electrică și de la alte echipamente în cazul în

care apar probleme.

• Curățați periodic produsul cu o lavetă moale, curată și uscată. Evitați folosirea

substanțelor abrazive, care pot avaria suprafața.

• Nu folosiți agenți chimici agresivi, de exemplu amoniac, acid sau acetonă la

curățarea produsului.

• Nu scoateți un element de baterie sau o baterie din ambalajul său original

decât atunci când trebuie utilizat(ă).

• Nu folosiți elemente sau baterii care nu au fost proiectate pentru a  folosite cu

produsul.

• Folosiți în respectiva aplicație exclusiv elementul de baterie sau bateria

destinată acestui scop.

• Ștergeți bornele celulei sau bateriei cu o lavetă uscată și curată, în cazul

murdăririi acestora.

• Utilizarea bateriilor de către copii trebuie să se facă sub supraveghere.

• Respectați marcajele plus (+) și minus (-) de pe elementele de baterie, baterie

și echipament și asigurați-vă că le utilizați corect.

• Eliminați corect celula sau bateria.

• Apelați la un consult medical imediat în cazul înghițirii unui element sau a unei

baterii.

• Folosiți numai cablul USB furnizat

• Consultați legislația și reglementările locale pentru acest produs înainte de

utilizarea și instalarea acestuia.

Pregătirea camerei de supraveghere

1. Glisați comutatorul de blocare A2 pentru a deschide produsul.

2. Introduceți un card microSD (nu este inclus) în fanta cardului microSD A

3. Introduceți bateriile necesare în compartimentul bateriei A

Respectați marcajele plus (+) și minus (-) de pe elementele de baterie, baterie

-

și echipament și asigurați-vă că le utilizați corect.

4. Conectați cablul micro USB A

t

în portul micro USB A8.

96

r

q

.

.

t

5. Conectați celălalt capăt al A

6. Conectați adaptorul electric USB la o priză electrică pentru încărcarea camerei.

7. Țineți apăsat butonul de pornire A

produsul.

LED-ul indicator de stare A6 începe să clipească.

la un adaptor de USB (nu este inclus).

e

timp de 5 secunde pentru a porni

Instalarea aplicației Nedis SmartLife

1. Descărcați pe telefon aplicația Nedis SmartLife pentru Android sau iOS de la

Google Play sau Apple App Store.

2. Deschideți aplicația Nedis SmartLife pe telefon.

3. Creați un cont cu numărul dumneavoastră de telefon sau adresa

dumneavoastră de e-mail și atingeți Continuare.
Veți primi un cod de vericare la telefonul mobil sau la adresa de e-mail.

4. Introduceți codul de vericare pe care l-ați primit.

5. Creați o parolă și atingeți Realizat.

6. Atingeți Adăugare domiciliu pentru a crea un domiciliu SmartLife.

7. Introduceți locația, alegeți camerele la care doriți să vă conectați și atingeți

Realizat.

Conectarea aplicației

1. Atingeți + din colțul din dreapta sus din aplicația Nedis SmartLife.

2. Selectați tipul dispozitivului pe care doriți să îl adăugați din listă.

3. Conrmați că LED-ul indicator de stare A

4. Introduceți datele de rețea Wi-Fi și atingeți Conrmare.

5. Atingeți Continuare și va apărea un cod QR.

6. Țineți telefonul la o distanță de 15-20 cm în fața camerei.
În cazul în care camera a detectat codul QR, veți auzi un sunet.

7. Atingeți pentru a conrma că ați auzit sunetul.

8. Dați-i produsului un nume și atingeți Realizat. A

este acum pregătit pentru a  folosit.
În cazul în care camera nu a reușit să se conecteze, LED-ul indicator de stare A
luminează în roșu.
Pentru resetarea camerei:

• Glisați comutatorul de blocare A

• Țineți apăsat butonul de resetare A

Apoi, repetați pașii de la 1 până la 8 mai aproape de router.

6

clipește.

6

devine albastru. Produsul

2

pentru a deschide produsul.

w

timp de 5 secunde, până auziți sunetul.

6

97

Instrucțiuni importante pentru reducerea alarmelor
false

• Nu instalați camera cu fața către obiecte cu lumini puternice, inclusiv razele

solare etc.

• Distanța ideală de vizualizare este de 2 - 10 metri.

• Nu așezați camera aproape de vehicule care se deplasează frecvent. Distanța

recomandată între cameră și vehiculele în mișcare este de 15 metri.

• Nu vă apropiați de fantele de ventilare, inclusiv fantele instalației de climatizare

și de transfer termic etc.

• Nu așezați camera cu fața la o oglindă sau la un obiect care produce reexii

puternice.

• Păstrați camera la cel puțin 1 metru față de orice dispozitive wireless, inclusiv

routere Wi-Fi și telefoane, pentru evitarea interferenței wireless.

Ecranul de pornire al aplicației Nedis SmartLife

După realizarea cu succes a conexiunii cu camera de supraveghere, aplicația
Nedis SmartLife așează o prezentare generală a produselor conectate.
Selectați produsul dorit în prezentarea generală.

Realizarea înregistrărilor videoclipurilor și capturilor de
ecran

Puteți realiza înregistrări video și capturi de ecran cu telefonul, atingând
Înregistrare și Captură de ecran .

Redarea videoclipurilor de detectare a mișcării

Videoclipurile cu detectarea mișcării sunt salvate automat pe cardul

4

microSD. (Dacă este introdus în cameră).

1. Atingeți Redare pentru a deschide videoclipurile salvate.

2. Selectați ziua înregistrării.

3. Faceți zoom și trageți cronologia pentru a selecta înregistrarea.

98

Setări

Atingeți tasta setărilor pentru a deschide ecranul setărilor.

Modicați numele produsului Modicați numele camerei de

Partajați produse Partajați cu alte persoane accesul la

Informații despre produs Vizualizați informațiile produsului.
Gestionare alimentare electrică Vizualizați starea bateriei și setați semnalul

Setările funcției de bază Schimbați setările camerei.
Comutator PIR Reglați sensibilitatea detectării mișcării.
Setări card SD Vizualizați setările cardului microSD și

Feedback Trimiteți feedback în legătură cu produsul

Informații rmware Vizualizați versiunea software-ului.
Eliminare produs Eliminați produsul din aplicația Nedis

supraveghere.

produs.

de baterie descărcată.

stabilități setările pentru înregistrare.

către Nedis.

SmartLife.

Declarație de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul WIFICBO20WT de
la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate
standardele CE și reglementările relevante și că toate testele au fost trecute cu
succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și șa tehnică de securitate, dacă este
cazul) pot  găsite și descărcate prin intermediul:
nedis.ro/WIFICBO20WT#support

Pentru informații suplimentare privind respectarea conformității, contactați
serviciul clienți:
Site web: www.nedis.com
E-mail: [email protected]
Nedis B.V., de Tweeling 28
5215 MC ’s-Hertogenbosch, Olanda

99

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch – The Netherlands 07/21
