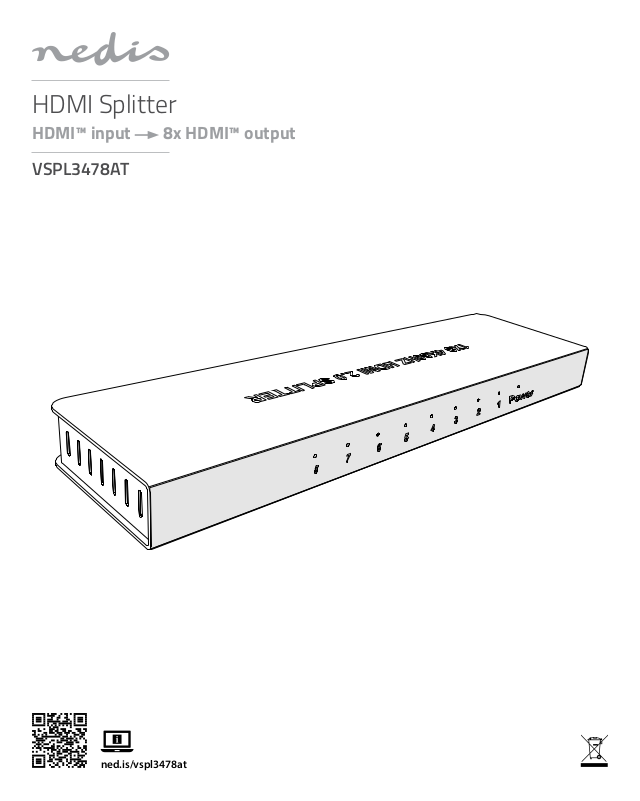

Nedis VSPL3478AT User guide [en, hu, nl, it, ro +11]

HDMI Splitter

HDMI™ input 8x HDMI™ output

VSPL3478AT

ned.is/vspl3478at

Quick start guide 4

a

Kurzanleitung 4

c

Guide de démarrage rapide 5

b

Verkorte handleiding 5

d

Guida rapida all’avvio 6

j

Guía de inicio rápido 6

h

Guia de iniciação rápida 7

i

Snabbstartsguide 8

e

Pika-aloitusopas 8

g

Hurtigguide 9

f

Vejledning til hurtig start 9

2

Gyors beüzemelési útmutató 10

k

Przewodnik Szybki start 10

n

Οδηγό γρήγορη εκκίνηση 11

x

Rýchly návod 12

1

Rychlý návod 12

l

Ghid rapid de iniiere 13

y

A

6

1

5

2

34

Quick start guide

a

HDMI Splitter VSPL3478AT

For more information see the extended manual
online: ned.is/vspl3478at

Intended use

The VSPL3478AT is a splitter that splits 1 HDMI input to 8 HDMI
outputs.
Any modication of the product may have consequences for safety,
warranty and proper functioning.

Main parts (image A)



HDMI output



HDMI input



Power supply port

Safety instructions

WARNING

-

• Only use the product as described in this manual.

• Do not use a damaged product.

• Do not expose the product to direct sunlight, naked ames or

heat.

• Do not expose the product to water or moisture.

• Place the product on a stable and at surface.

• Do not drop the product and avoid bumping.

• Do not open the product.

• Keep the product out of reach from children.

Make sure all the devices you want to connect have been

-

turned o.

Connecting the splitter

1. Plug an HDMI cable (not included) from the HD source into

2

A

.

2. Plug up to 8 HDMI cables (not included) from your displays

1

into A

.

6

3. Plug A

4. Plug the other end of A
A45 lights up.

into A3.

Specications

Product HDMI Splitter
Article number VSPL3478AT
Dimensions (l x w x h) 204 x 58 x 16 mm
Video Bandwidth 600 MHz / 6 Gbps per channel

Input 1 x HDMI 19 pin female
Outputs 8 x HDMI 19 pin female
Output resolution 4K2K @ 60 Hz



Output indicator LED



Power indicator LED



Power cable

6

into a power outlet.

/ 18 Gbps all channels

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

Operating temperature 0 °C ~ 40 °C / 32 °F ~ 104 °F
Storage temperature -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative humidity 20 - 92% RH (no condensation)
