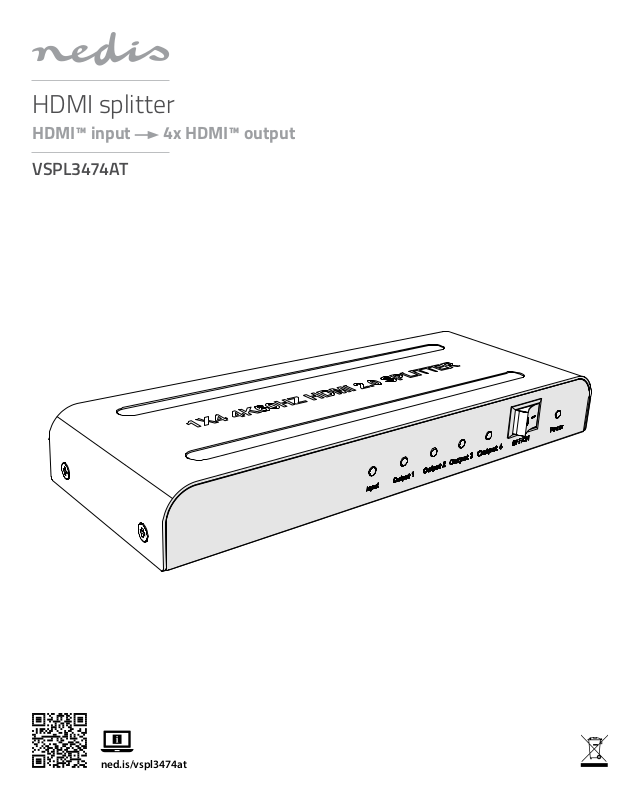

Nedis VSPL3474AT User guide

HDMI splitter

HDMI™ input 4x HDMI™ output

VSP L 3474AT

ned.is/vspl3474at

Quick start guide 4

a

Kurzanleitung 4

c

Guide de démarrage rapide 5

b

Verkorte handleiding 5

d

Guida rapida all’avvio 6

j

Guía de inicio rápido 7

h

Guia de iniciação rápida 7

i

Snabbstartsguide 8

e

Pika-aloitusopas 9

g

Hurtigguide 9

f

Vejledning til hurtig start 10

2

Gyors beüzemelési útmutató 10

k

Przewodnik Szybki start 11

n

Οδηγό γρήγορη εκκίνηση 12

x

Rýchly návod 12

1

Rychlý návod 13

l

Ghid rapid de iniiere 14

y

A

8 17

6

5

4

23

Quick start guide

a

HDMI Splitter VSPL3474AT

For more information see the extended manual
online: ned.is/vspl3474at

Intended use

The VSPL3474AT is a splitter that splits 1 HDMI input to 4 HDMI
outputs.
Any modication of the product may have consequences for safety,
warranty and proper functioning.

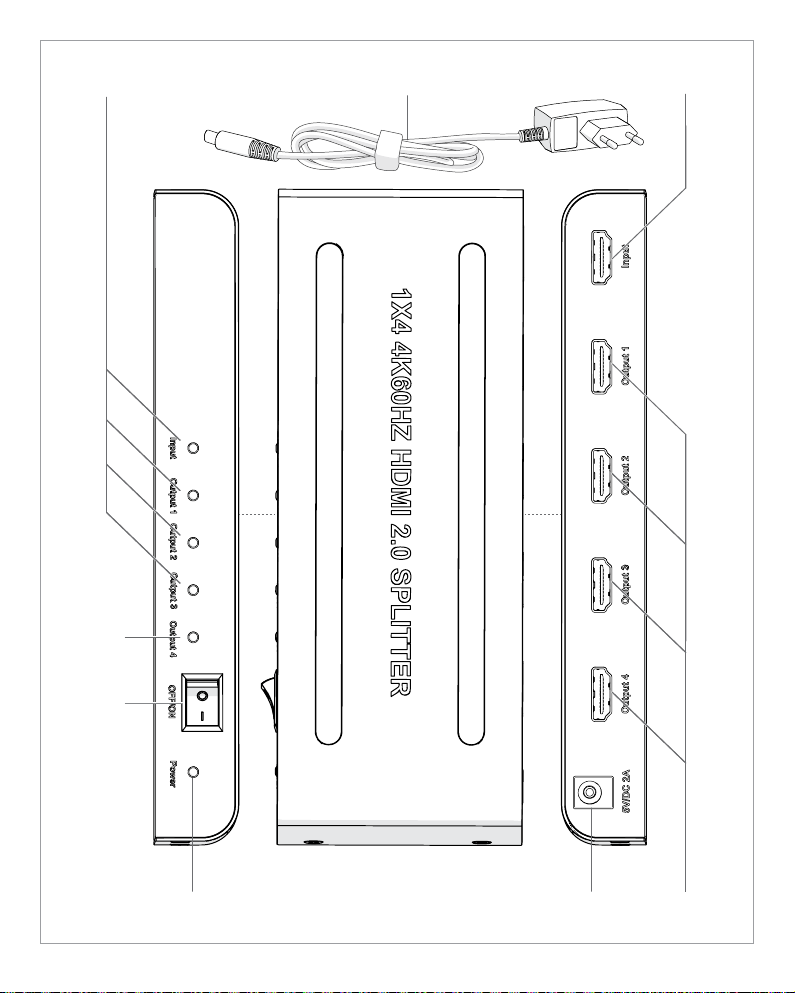

Main parts (image A)



HDMI input



HDMI output



Power supply port



Power indicator LED

Safety instructions

WARNING

-

• Only use the product as described in this manual.

• Do not use a damaged product.

• Do not expose the product to direct sunlight, naked ames or

heat.

• Do not expose the product to water or moisture.

• Place the product on a stable and at surface.

• Do not drop the product and avoid bumping.

• Do not open the product.

• Keep the product out of reach from children.

Make sure all the devices you want to connect have been

-

turned o.

Connecting the splitter

1. Plug an HDMI cable (not included) from the HD source into

1

A

.

2. Plug up to 4 HDMI cables (not included) from your displays

2

into A

.

8

3. Plug A

4. Plug the other end of A
A67 lights up.

into A3.

Using the splitter

1. Use A5 to switch the product on.
A4 lights up.

5

2. Use A

to switch the product o.

Specications

Product HDMI Splitter
Article number VSPL3474AT
Dimensions (l x w x h) 180 x 67 x 22 mm
Video Bandwidth 600 MHz / 6 Gbps per channel /



Power switch



Input indicator LED



Output indicator LED



Power cable

8

into a power outlet.

18 Gbps all channels

Input 1 x HDMI 19 pin female
Outputs 4 x HDMI 19 pin female
Output resolution 4K2K @ 60 Hz

Operating temperature 0 °C ~ 40 °C / 32 °F ~ 104 °F
Storage temperature -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative humidity 20 - 92% RH (no condensation)

Kurzanleitung

c

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

HDMI-Splitter VSPL3474AT

Weitere Informationen nden Sie in der
erweiterten Anleitung online: ned.is/vspl3474at

Bestimmungsgemäße Verwendung

Der VSPL3474AT ist ein Splitter, der 1 HDMI-Eingänge auf 4 HDMI­Ausgänge aufteilt.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit,
Garantie und ordnungsgemäße Funktionalität haben.

Hauptbestandteile (Abbildung A)



HDMI-Eingang



HDMI-Ausgang



Stromversorgungsanschluss



Betriebsanzeige-LED

Sicherheitshinweise

WARNUNG

-

• Verwenden Sie das Produkt nur wie in dieser Anleitung
beschrieben.

• Verwenden Sie keinesfalls ein beschädigtes Produkt.

• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung,

oenen Flammen oder Hitze aus.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie

Kollisionen.

• Önen Sie das Produkt nicht.

• Halten Sie das Produkt stets von Kindern fern.

Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen,

-

ausgeschaltet sind.

Anschließen des Splitters

1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von der HD-

2. Schließen Sie bis zu 4 HDMI-Kabel (nicht mitgeliefert) von Ihren

3. Schließen Sie A

4. Verbinden Sie das andere Ende von A

A67 leuchtet auf.

4

Quelle an A

Anzeigen an A

1

an.

2

an.

8

an A3 an.



Ein/Aus-Schalter



Eingang Anzeige-LED



Ausgang Anzeige-LED



Stromkabel

8

mit einer Steckdose.

Verwenden des Splitters

1. Verwenden Sie A5, um das Produkt einzuschalten.
A4 leuchtet auf.

2. Verwenden Sie A

5

, um das Produkt auszuschalten.

Spezikationen

Produkt HDMI-Splitter
Artikelnummer VSPL3474AT
Größe (L x B x H) 180 x 67 x 22 mm
Videobandbreite 600 MHz / 6 Gbps pro Kanal /

Eingang 1 x HDMI 19-Pin-Buchse
Ausgänge 4 x HDMI 19-Pin-Buchse
Ausgabeauösung 4K2K @ 60 Hz

Betriebstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Lagertemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relative Luftfeuchtigkeit 20 - 92% rel. Feuchte (keine

Guide de démarrage rapide

b

18 Gbps alle Kanäle

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

Kondensation)

Répartiteur HDMI VSPL3474AT

Pour plus d'informations, consultez le manuel
détaillé en ligne: ned.is/vspl3474at

Utilisation prévue

Le VSPL3474AT est un répartiteur qui répartit 1 entrée HDMI vers 4
sorties HDMI.
Toute modication du produit peut avoir des conséquences sur la
sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)



Entrée HDMI



Sortie HDMI



Port d'alimentation



Voyant LED d'alimentation

Consignes de sécurité

AVERTISSEMENT

-

• Utilisez le produit uniquement comme décrit dans le présent
manuel.

• Ne pas installer ou utiliser un appareil endommagé.

• N'exposez pas le produit aux rayons directs du soleil, aux

ammes ou à la chaleur.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.



Interrupteur



Voyant LED d'entrée



Voyant LED de sortie



Câble d'alimentation

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas ouvrir le produit.

• Gardez le produit hors de portée des enfants.

Assurez-vous que tous les appareils que vous souhaitez

-

connecter soient hors tension.

Connecter le répartiteur

1. Branchez un câble HDMI (non inclus) de la source HD sur A1.

2. Branchez jusqu’à 4 câbles HDMI (non inclus) de vos écrans sur

2

A

.

3. Branchez A

4. Branchez l'autre extrémité de A
A67 s’allume.

8

dans A3.

8

sur une prise de courant.

Utiliser le répartiteur

1. Utilisez A5 pour mettre le produit sous tension.
A4 s’allume.

2. Utilisez A

5

pour mettre le produit hors tension.

Spécications

Produit Répartiteur HDMI
Article numéro VSPL3474AT
Dimensions (L x l x H) 180 x 67 x 22 mm
Bande passante vidéo 600 MHz / 6 Go/s par canal / 18

Entrée 1 x HDMI 19 broches femelle
Sorties 4 x HDMI 19 broches femelle
Résolution de sortie 4K2K à 60 Hz

Température fonctionnement 0 °C ~ 40 °C / 32 °F ~ 104 °F
Température de stockage -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humidité relative 20 - 92 % HR (sans

Verkorte handleiding

d

Go/s tous canaux

1080p à 60 Hz
480i ~ 1080p à 60 Hz
VGA ~ UXGA

condensation)

HDMI-splitter VSPL3474AT

Zie voor meer informatie de uitgebreide
handleiding online: ned.is/vspl3474at

Bedoeld gebruik

De VSPL3474AT is een splitter die 1 HDMI-uitgang in 4 HDMI­uitgangen splitst.
Elke wijziging van het product kan gevolgen hebben voor
veiligheid, garantie en correcte werking.

5

Belangrijkste onderdelen (afbeelding A)



HDMI ingang



HDMI uitgang



Voedingspoort



Voedingsindicatie LED



Aan-/ uitschakelaar



LED-controlelampje voor
ingang



LED-controlelampje voor
uitgang



Stroomkabel

Veiligheidsvoorschriften

WAARSCHUWING

-

• Gebruik het product alleen zoals beschreven in deze
handleiding.

• Neem een beschadigd product niet in gebruik.

• Stel het product niet bloot aan direct zonlicht, open vuur of

hitte.

• Stel het product niet bloot aan water of vocht.

• Plaats het product op een stabiele en vlakke ondergrond.

• Laat het product niet vallen en voorkom stoten.

• Open het product niet.

• Houd het product buiten bereik van kinderen.

Controleer of alle apparaten die u wilt aansluiten zijn

-

uitgeschakeld.

De splitter aansluiten

1. Sluit een HDMI-kabel (niet meegeleverd) van de HD-bron aan

1

op A

.

2. Sluit maximaal 4 HDMI-kabels (niet meegeleverd) van uw
displays aan op A

3. Steek A

4. Steek het andere uiteinde van A

A67 gaat branden.

8

in A3.

2

.

8

in een stopcontact.

De splitter gebruiken

1. Gebruik A5 om het product aan te zetten.

A4 gaat branden.

2. Gebruik A

5

om het product uit te zetten.

Specicaties

Product HDMI-splitter
Artikelnummer VSPL3474AT
Afmetingen (l x b x h) 180 x 67 x 22 mm
Videobandbreedte 600 MHz / 6 Gbps per kanaal /

Ingang 1 x HDMI 19-pins vrouwelijk
Uitgangen 4 x HDMI 19-pins vrouwelijk
Uitgangsresolutie 4K2K @ 60 Hz

Bedrijfstemperatuur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opslagtemperatuur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatieve luchtvochtigheid 20 - 92% RH (geen

18 Gbps alle kanalen

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

condensatie)

Guida rapida all’avvio

j

Splitter HDMI VSPL3474AT

Per maggiori informazioni vedere il manuale
esteso online: ned.is/vspl3474at

Uso previsto

VSPL3474AT è uno splitter che divide 1 ingresso HDMI in 4 uscite
HDMI.
Eventuali modiche al prodotto possono comportare conseguenze
per la sicurezza, la garanzia e il corretto funzionamento.

Parti principali (immagine A)



Ingresso HDMI



Uscita HDMI



Porta di alimentazione



Spia LED di alimentazione

Istruzioni di sicurezza

ATTENZIONE

-

• Utilizzare il prodotto solo come descritto nel presente manuale.

• Non utilizzare un prodotto danneggiato.

• Non esporre il prodotto alla luce diretta del sole, a amme libere

o al calore.

• Non esporre il prodotto all’acqua o all’umidità.

• Posizionare il prodotto su una supercie piana e stabile.

• Non far cadere il prodotto ed evitare impatti.

• Non aprire il prodotto.

• Tenere il prodotto lontano dalla portata dei bambini.

Assicurarsi che tutti i dispositivi che si desidera collegare siano

-

stati spenti.

Collegamento dello splitter

1. Inserire un cavo HDMI (non incluso) dalla sorgente HD a A1.

2. Inserire un massimo di 4 cavi HDMI (non inclusi) dai propri

3. Collegare A

4. Collegare l’altra estremità di A
A67 si accende.

display in A

2
8

.
a A3.

Utilizzo dello splitter

1. Utilizzare A5 per accendere il prodotto.
A4 si accende.

2. Utilizzare A

5

per spegnere il prodotto.

Speciche

Prodotto Splitter HDMI
Numero articolo VSPL3474AT
Dimensioni (p x l x a) 180 x 67 x 22 mm
Larghezza di banda video 600 MHz / 6 Gbps per canale /

Ingresso 1 x HDMI femmina 19 poli
Uscite 4 x HDMI femmina 19 poli



Interruttore di alimentazione



Spia LED di ingresso



Spia LED di uscita



Cavo di alimentazione

8

a una presa elettrica.

18 Gbps tutti i canali

6

Risoluzione in uscita 4K2K a 60 Hz

Temperatura di funzionamento 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura di conservazione -20 °C ~ 60 °C / -4 °F ~ 140 °F
Umidità relativa 20 - 92% RH (senza condensa)

Guía de inicio rápido

h

1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA

Divisor HDMI VSPL3474AT

Para más información, consulte el manual
ampliado en línea: ned.is/vspl3474at

Uso previsto por el fabricante

VSPL3474AT es un divisor que divide 1 entrada HDMI en 4 salidas
HDMI.
Cualquier modicación del producto puede tener consecuencias
para la seguridad, la garantía y el funcionamiento adecuado.

Partes principales (imagen A)



Entrada HDMI



Salida HDMI



Puerto del suministro de
corriente

Instrucciones de seguridad

ADVERTENCIA

-

• Utilice el producto únicamente tal como se describe en este
manual.

• Nunca utilice un producto dañado.

• No exponga el producto a la luz solar directa, a llamas abiertas

ni al calor.

• No exponga el producto al agua o a la humedad.

• Coloque el producto en una supercie estable y plana.

• No deje caer el producto y evite que sufra golpes.

• No abra el producto.

• Mantenga el producto fuera del alcance de los niños.

Asegúrese de que todos los dispositivos que quiere conectar se

-

hayan apagado.

Cómo conectar el divisor

1. Enchufe un cable HDMI (no incluido) desde la fuente HD a A1.

2. Enchufe hasta 4 cables HDMI (no incluidos) desde sus pantallas

2

a A

.

3. Enchufe A

4. Enchufe el otro extremo de A

A67 se ilumina.

8

en A3.



Indicador LED de alimen­tación



Interruptor de alimentación



Indicador LED de entrada



Indicador LED de salida



Cable de alimentación

8

a una toma de corriente.

Cómo usar el divisor

1. Utilice A5 para encender el producto.
A4 se ilumina.

5

2. Utilice A

para apagar el producto.

Especicaciones

Producto Divisor HDMI
Número de artículo VSPL3474AT
Dimensiones (L x An x Al) 180 x 67 x 22 mm
Ancho de banda de vídeo 600 MHz / 6 Gbps por canal /

Entrada 1 x HDMI de 19 pines hembra
Salidas 4 x HDMI de 19 pines hembra
Resolución de salida 4K2K a 60 Hz

Temperatura de
funcionamiento

Temperatura de almacenaje -20 °C ~ 60 °C / -4 °F ~ 140 °F
Humedad relativa 20 - 92% HR (sin condensación)

Guia de iniciação rápida

i

18 Gbps todos los canales

1080p a 60 Hz
480i ~ 1080p a 60 Hz
VGA ~ UXGA

0 °C ~ 40 °C / 32 °F ~ 104 °F

Repartidor HDMI VSPL3474AT

Para mais informações, consulte a versão
alargada do manual on-line: ned.is/vspl3474at

Utilização prevista

O VSPL3474AT é um repartidor que divide uma entrada 1 HDMI em
4 saídas HDMI.
Qualquer alteração do produto pode ter consequências em termos
de segurança, garantia e funcionamento adequado.

Peças principais (imagem A)



Entrada HDMI



Saída HDMI



Porta de alimentação



LED indicador de corrente

Instruções de segurança

AVISO

-

• Utilize o produto apenas conforme descrito neste manual.

• Não utilize um produto danicado.

• Não exponha o produto à luz solar direta, chamas expostas ou

calor.

• Não exponha o produto à água ou humidade.

• Coloque o produto sobre uma superfície estável e plana.

• Não deixe cair o produto e evite impactos.



Interruptor de alimentação



LED indicador de entrada



LED indicador de saída



Cabo de alimentação

7

• Não abra o produto.

• Mantenha o produto fora do alcance das crianças.

Certique-se de que todos os dispositivos que pretende ligar

-

foram desligados.

Ligar o repartidor

1. Ligue um cabo HDMI (não incluído) da fonte HD a A1.

2. Ligue até 4 cabos HDMI (não incluídos) dos seus monitores a

2

A

.

8

3. Insira A

4. Ligue a outra extremidade de A

A67 acende.

no A3.

8

a uma tomada elétrica.

Utilizar o repartidor

1. Utilize A5 para ligar o produto.

A4 acende.

5

2. Utilize A

para desligar o produto.

Especicações

Produto Repartidor HDMI
Número de artigo VSPL3474AT
Dimensões (c x l x a) 180 x 67 x 22 mm
Largura de banda do vídeo 600 MHz / 6 Gbps por canal /

Entrada 1 x HDMI 19 pinos fêmea
Saídas 4 x HDMI 19 pinos fêmea
Resolução de saída 4K2K a 60 Hz

Temperatura de
funcionamento

Temperatura de
armazenamento

Humidade relativa 20 - 92% HR (sem

Snabbstartsguide

e

18 Gbps todos os canais

1080p a 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

0 °C ~ 40 °C / 32 °F ~ 104 °F

-20 °C ~ 60 °C / -4 °F ~ 140 °F

condensação)

HDMI-splitter VSPL3474AT

För ytterligare information, se den utökade
manualen online: ned.is/vspl3474at

Avsedd användning

VSPL3474AT är en splitter som delar 1 HDMI-ingång till 4
HDMI-utgångar.
Modiering av produkten kan medföra konsekvenser för säkerhet,
garanti och korrekt funktion.

Huvuddelar (bild A)



HDMI-ingång



HDMI-utgång



Strömförsörjningsuttag



LED-strömindikator



Strömbrytare



LED-indikator för ingång



LED-indikator för utgång



Strömkabel

Säkerhetsanvisningar

VARNING

-

• Använd produkten endast enligt anvisningarna i denna
bruksanvisning.

• Använd inte en skadad produkt.

• Utsätt inte produkten för direkt solljus, öppen eld eller värme.

• Exponera inte produkten till vatten eller fukt.

• Placera produkten på en stabil och plan yta.

• Tappa inte produkten och skydda den mot slag.

• Öppna inte produkten.

• Förvara produkten utom räckhåll för barn.

Se till att alla enheter som du vill ansluta är avstängda.

-

Att ansluta splittern

1. Anslut en HDMI-kabel (medföljer ej) från en HD-källa till A1.

2. Anslut upp till 4 HDMI-kablar (medföljer ej) från din monitor

2

till A

.

8

3. Anslut A

4. Anslut A

A67 tänds.

till A3.

8

andra ända till ett eluttag.

Att använda splittern

1. Använd A5 för att slå på produkten.

A4 tänds.

2. Använd A

5

för att stänga av produkten.

Specikationer

Produkt HDMI-splitter
Artikelnummer VSPL3474AT
Dimensioner (l x b x h) 180 x 67 x 22 mm
Videobandbredd 600 MHz/6 Gbps per kanal/18

Ingång 1 x HDMI 19 stift honkontakt
Utgångar 4 x HDMI 19 stift honkontakt
Utgångsupplösning 4K2K vid 60 H z

Arbetstemperatur 0 °C - 40 °C/32 °F - 104 °F
Lagringstemperatur -20 °C - 60 °C/-4 °F - 140 °F
Relativ fuktighet 20 - 92 % RH (icke

Gbps alla kanaler

1080p @ 60 Hz
480i - 1080p @ 60 Hz
VGA - UXGA

kondenserande)

8

Pika-aloitusopas

g

HDMI jaotin VSPL3474AT

Katso tarkemmat tiedot käyttöoppaan
laajemmasta verkkoversiosta: ned.is/vspl3474at

Käyttötarkoitus

VSPL3474AT on jaotin, joka jakaa 1 HDMI-tulon 4 HDMI-lähdölle.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.

Tärkeimmät osat (kuva A)



HDMI-tulo



HDMI-lähtö



Virtaliitäntä



Virran LED-merkkivalo

Turvallisuusohjeet

VAROITUS

-

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

• Älä käytä vaurioitunutta tuotetta.

• Älä altista laitetta suoralle auringonvalolle, avotulelle tai

kuumuudelle.

• Älä altista tuotetta vedelle tai kosteudelle.

• Aseta tuote vakaalle ja tasaiselle alustalle.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä avaa tuotetta.

• Pidä tuote poissa lasten ulottuvilta.

Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty

-

pois päältä.

Jaottimen yhdistäminen

1. Liitä HDMI-kaapeli (ei sisälly toimitukseen) HD-lähteestä tuloon

1

A

.

2. Liitä enintään 4 HDMI-kaapelia (eivät sisälly toimitukseen)
näytöistä lähtöön A

3. Kytke kaapeli A

4. Liitä johdon A

A67 syttyy.

2

8

latausporttiin A3.

8

toinen pää pistorasiaan.

Jaottimen käyttäminen

1. Kytke tuote päälle virtakytkimellä A5.

A4 syttyy.

2. Kytke tuote pois päältä virtakytkimellä A

Tekniset tiedot

Tuote HDMI jaotin
Tuotenro VSPL3474AT
Mitat (p x l x k) 180 x 67 x 22 mm
Videon kaistanleveys 600 MHz / 6 Gbps per kanava /

Tulo 1 x HDMI 19-nastainen naaras
Lähdöt 4 x HDMI 19-nastainen naaras









.

18 Gbps kaikki kanavat

Virtakytkin
Tulon LED-merkkivalo
Lähdön LED-merkkivalo
Sähköjohto

5

.

Lähtöresoluutio 4K2K @ 60 Hz

Käyttölämpötila 0 °C ~ 40 °C / 32 °F ~ 104 °F
Säilytyslämpötila -20 °C ~ 60 °C / -4 °F ~ 140 °F
Suhteellinen kosteus 20–92 % suhteellinen kosteus

Hurtigguide

f

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

(ei tiivistymistä)

HDMI-splitter VSPL3474AT

For mer informasjon, se den fullstendige
bruksanvisningen på nett: ned.is/vspl3474at

Tiltenkt bruk

VSPL3474AT er en splitter som deler 1 HDMI-inngang inn i 4
HDMI-utganger.
Eventuelle modikasjoner av produktet kan ha konsekvenser for
sikkerhet, garanti og funksjon.

Hoveddeler (bilde A)



HDMI-inngang



HDMI-utgang



Strømforsyningsport



Strømindikatorlys

Sikkerhetsinstruksjoner

ADVARSEL

-

• Produktet skal kun brukes som beskrevet i manualen.

• Ikke bruk et skadet/ødelagt produkt.

• Ikke utsett produktet for direkte sollys, åpen amme eller varme.

• Ikke utsett produktet for vann eller fuktighet.

• Sett produktet på en stabil og at overate.

• Ikke mist produktet, og forhindre at det slås borti andre

gjenstander.

• Ikke åpne produktet.

• Hold produktet utilgjengelig for barn.

Sørg for at alle enhetene du vil koble til, er slått av.

-

Tilkobling av splitteren

1. Plugg en HDMI-kabel (ikke inkludert) fra HD-kilden inn i A1.

2. Plugg opptil 4 HDMI-kabler (ikke inkludert) fra skjermene inn

2

i A

.

3. Koble til A

4. Plugg den andre enden av A
A67 begynner å lyse.

8

i A3.

Bruk av splitteren

1. Bruk A5 for å slå på produktet.
A4 begynner å lyse.

5

2. Bruk A

for å slå av produktet.



Strømbryter



Indikatorlys for inndata



Indikatorlys for utdata



Strømkabel

8

inn i et strømuttak.

9

Spesikasjoner

Produkt HDMI-splitter
Artikkelnummer VSPL3474AT
Dimensjoner (L x B x H) 180 x 67 x 22 mm
Båndbredde for video 600 MHz / 6 Gbps per kanal /

Inngang 1 x HDMI 19-pinners hunn
Utganger 4 x HDMI 19-pinners hunn
Oppløsning for utdata 4K2K @ 60 Hz

Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Oppbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fuktighet 20 - 92% RH (ingen kondens)

Vejledning til hurtig start

2

18 Gbps alle kanaler

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

HDMI-splitter VSPL3474AT

Yderligere oplysninger ndes i den udvidede
manual online: ned.is/vspl3474at

Tilsigtet brug

VSPL3474AT er en splitter, der splitter 1 HDMI-input til 4
HDMI-output.
Enhver modicering af produktet kan have konsekvenser for
sikkerhed, garanti og korrekt funktion.

Hoveddele (billede A)



HDMI-Input



HDMI-output



Strømforsyningsport



Strømindikator LED

Sikkerhedsinstruktioner

ADVARSEL

-

• Anvend kun produktet som beskrevet i denne manual.

• Anvend ikke et beskadiget produkt.

• Udsæt ikke produktet for direkte sollys, ammer eller varme.

• Udsæt ikke produktet for vand eller fugt.

• Placer produktet på en stabil og ad overade.

• Tab ikke produktet og undgå at støde det.

• Åbn ikke produktet.

• Hold produktet uden for børns rækkevidde.

Sørg for at slukke alle de enheder, du vil tilslutte.

-

Tilslutning af splitteren

1. Sæt et HDMI-kabel (medfølger ikke) fra HD-kilden ind i A1.

2. Sæt op til 4 HDMI-kabler (medfølger ikke) fra dine display ind

2

i A

.



Strømknap



Indikator-LED for input



Indikator-LED for output



Strømkabel

3. Sæt A8 ind i A3.

4. Sæt den anden ende af A
A67 lyser.

8

ind i en stikkontakt.

Brug af splitteren

1. Brug A5 for at tænde for produktet.
A4 lyser.

5

2. Brug A

for at slukke for produktet.

Specikationer

Produkt HDMI-splitter
Varenummer VSPL3474AT
Mål (l x b x h) 180 x 67 x 22 mm
Video-båndbredde 600 MHz / 6 Gbps pr. kanal / 18

Input 1 x HDMI 19-bens hunstik
Output 4 x HDMI 19-bens hunstik
Output-opløsning 4K2K ved 60 Hz

Driftstemperatur 0 °C ~ 40 °C / 32 °F ~ 104 °F
Opbevaringstemperatur -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relativ fugtighed 20 - 92% RH (ingen

Gyors beüzemelési útmutató

k

Gbps alle kanaler

1080p ved 60 Hz
480i ~ 1080p ved 60 Hz
VGA ~ UXGA

kondensering)

HDMI elosztó VSPL3474AT

További információért lásd a bővített online
kézikönyvet: ned.is/vspl3474at

Tervezett felhasználás

A VSPL3474AT egy elosztó, amely 1 HDMI bemenetet 4 HDMI
kimenetre oszt el.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a
jótállást és a megfelelő működést.

Fő alkatrészek (A kép)



HDMI bemenet



HDMI kimenet



Tápcsatlakozó



Működésjelző LED

Biztonsági utasítások

FIGYELMEZTETÉS

-

• A terméket csak az ebben a kézikönyvben leírt módon
használja.

• Sérült terméket ne használjon.

• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak

vagy hőnek.

10



Főkapcsoló



Bemeneti kijelző LED



Kimeneti kijelző LED



Tápkábel

• Óvja a terméket víztől vagy nedvességtől.

• Helyezze a terméket stabil és sík felületre.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ne nyissa ki a terméket.

• Tartsa a terméket gyermekektől távol.

Bizonyosodjon meg arról, hogy minden csatlakoztatni kívánt

-

eszköz ki van kapcsolva.

Az elosztó csatlakoztatása

1. Csatlakoztasson egy HDMI kábelt (nem tartozék) a HD forrásból

1

az A

-höz.

2. Dugjon be akár 4 HDMI kábelt (nem tartozék) a kijelzőkből az

2

A

-be.

3. Dugja be az A

4. Csatlakoztassa az A
csatlakozóaljzathoz.

Az A

67 világítani kezd.

8

csatlakozódugót az A3 aljzatba.

8

másik végét egy hálózati

Az elosztó használata

1. Az A5 segítségével kapcsolja be a terméket.

Az A4 világítani kezd.

5

segítségével kapcsolja ki a terméket.

2. Az A

Műszaki adatok

Termék HDMI elosztó
Cikkszám VSPL3474AT
Méretek (h x sz x m) 180 x 67 x 22 mm
Videó sávszélesség 600 MHz / 6 GB/mp per

Bemenet 1 x HDMI 19 pólusú

Kimenetek 4 x HDMI 19 pólusú

Kimeneti felbontás 4K2K 60 Hz-en

Üzemi hőmérséklet 0 °C ~ 40 °C / 32 °F ~ 104 °F
Tárolási hőmérséklet -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatív páratartalom 20–92% r. p. (páralecsapódás

Przewodnik Szybki start

n

Rozdzielacz sygnału

csatorna / 18 GB/mp az összes
csatornán

csatlakozóhüvely

csatlakozóhüvely

1080 p 60 Hz-en
480 i ~ 1080 p 60 Hz-en
VGA ~ UXGA

nélkül)

VSPL3474AT

HDMI

Więcej informacji znajdziesz w rozszerzonej
instrukcji obsługi online: ned.is/vspl3474at

Przeznaczenie

VSPL3474AT to rozdzielacz HDMI, który rozdziela 1 sygnał HDMI na
4 wyjścia HDMI.
Wszelkie modykacje produktu mogą mieć wpływ na
bezpieczeństwo, gwarancję i działanie.

Główne części (rysunek A)



Wejście HDMI



Wyjście HDMI



Gniazdo zasilania



LEDowy wskaźnik zasilania



Włącznik zasilania



LEDowy wskaźnik sygnału
wejściowego



LEDowy wskaźnik sygnału
wyjściowego



Przewód zasilający

Instrukcje bezpieczeństwa

OSTRZEŻENIE

-

• Urządzenie należy eksploatować wyłącznie w sposób opisany w
niniejszej instrukcji.

• Nie używaj uszkodzonego produktu.

• Nie wystawiaj urządzenia na bezpośrednie działanie promieni

słonecznych, otwartego ognia lub ciepła.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Produkt należy ustawić na stabilnej i równej powierzchni.

• Nie upuszczaj produktu i unikaj uderzania go.

• Produktu nie wolno otwierać.

• Produkt należy przechowywać poza zasięgiem dzieci.

Upewnij się, że wszystkie urządzenia, które chcesz podłączyć,

-

zostały wyłączone.

Podłączanie rozdzielacza

1. Poprowadź kabel HDMI (brak w zestawie) od źródła HD do A1.

2. Poprowadź do 4 kabli HDMI (brak w zestawie) od monitorów

2

do A

.

8

3. Włóż A

4. Podłącz drugą końcówkę A

Zaświeci się A67.

do A3.

8

do gniazdka elektrycznego.

Korzystanie z rozdzielacza

1. Użyj A5, aby włączyć produkt.

Zaświeci się A4.

5

2. Użyj A

, aby wyłączyć produkt.

Specykacja

Produkt Rozdzielacz sygnału HDMI
Numer katalogowy VSPL3474AT
Wymiary (dł. x szer. x wys.) 180 x 67 x 22 mm
Szerokość pasma wideo 600 MHz / 6 Gbps na kanał / 18

Wejście 1 x HDMI 19 st yków, żeńskie
Wyjścia 4 x HDMI 19 styków, żeńskie
Rozdzielczość wyjściowa 4K2K @ 60 Hz

Gbps wszystkie kanały

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

11

Temperatura robocza 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatura przechowywania -20 °C ~ 60 °C / -4 °F ~ 140 °F
Wilgotność względna 20 - 92% RH (bez kondensacji)

Οδηγό γρήγορη εκκίνηση

x

Διακλαδωτής HDMI VSPL3474AT

Για περισσότερες πληροφορίες δείτε το εκτενές
online εγχειρίδιο: ned.is/vspl3474at

Προοριζόενη χρήση

Το VSPL3474AT είναι ένας διακλαδωτής που χωρίζει μία 1 είσοδο
HDMI σε 4 HDMI εξόδους.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει
επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Κύρια έρη (εικόνα A)



Είσοδος HDMI



Έξοδος HDMI



Θύρα τροφοδοσίας
ρεύματος

Οδηγίε ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.

• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή

θερμαντικά στοιχεία.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Μην ανοίγετε το προϊόν.

• Να φυλάσσεται μακριά από παιδιά.

Βεβαιωθείτε ότι έχουν απενεργοποιηθεί όλες οι συσκευές που

-

θέλετε να συνδέσετε.

Σύνδεση του διακλαδωτή

1. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από την
συσκευή HD στο A

2. Συνδέστε έως 4 HDMI καλώδια (δεν περιλαμβάνονται) από τις
οθόνες σας στο A

3. Συνδέστε το A

4. Συνδέστε την άλλη άκρη του A

A67 φωτίζεται.

2

8

στο A3.

1

Χρησιοποιώντα τον διακλαδωτή

1. Πατήστε A5 για να ενεργοποιήσετε το προϊόν.

A4 φωτίζεται.

2. Πατήστε A

5

για να απενεργοποιήσετε το προϊόν.



LED ένδειξη ισχύος



Διακόπτης ισχύος



Ένδειξη LED εισόδου



Ένδειξη LED εξόδου



Καλώδιο ρεύματος

.

.

8

σε μία πρίζα.

Χαρακτηριστικά

Προϊόν Διακλαδωτής HDMI
Αριθμός είδους VSPL3474AT
Διαστάσεις (μ x π x υ) 180 x 67 x 22 mm
Εύρος ζώνης Βίντεο 600 MHz / 6 Gbps ανά κανάλι /

Είσοδος 1 x HDMI 19 ακίδων θηλυκό
Έξοδοι 4 x HDMI 19 ακίδων θηλυκό
Ανάλυση εξόδου 4K2K @ 60 Hz

Θερμοκρασία λειτουργίας 0 °C ~ 40 °C / 32 °F ~ 104 °F
Θερμοκρασία αποθήκευσης -20 °C ~ 60 °C / -4 °F ~ 140 °F
Σχετική υγρασία 20 - 92% RH (χωρίς

Rýchly návod

1

18 Gbps όλα τα κανάλια

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

συμπύκνωση)

Rozdeľovač HDMI VSPL3474AT

Viac informácií nájdete v rozšírenom návode
online:ned.is/vspl3474at

Určené použitie

VSPL3474AT je rozdeľovač, ktorý rozdeľuje 1 vstup HDMI do 4
výstupov HDMI.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a
správne fungovanie.

Hlavné časti (obrázok A)



Vstup HDMI



Výstup HDMI



Napájací port



LED indikátor napájania

Bezpečnostné pokyny

VAROVANIE

-

• Výrobok používajte len podľa opisu v tomto návode.

• Poškodený výrobok nepoužívajte.

• Výrobok nevystavujte priamemu slnečnému svetlu, otvorenému

ohňu a vysokej teplote.

• Výrobok nevystavujte vode alebo vlhkosti.

• Výrobok položte na stabilný a rovný povrch.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Výrobok neotvárajte.

• Výrobok udržujte mimo dosahu detí.

Skontrolujte, či sú všetky zariadenia, ktoré chcete pripojiť,

-

vypnuté.



Vypínač



LED indikátor vstupu



LED indikátor výstupu



Napájací kábel

12

Pripojenie rozdeľovača

1. Pripojte kábel HDMI (nie je súčasťou dodávky) zo zdroja HD

1

do A

.

2. Pripojte maximálne 4 káblov HDMI (nie sú súčasťou dodávky) zo
zobrazovacích panelov do A

3. Pripojte A

4. Druhý koniec A

Rozsvieti sa A67.

8

k A3.

8

2

.

pripojte k napájacej elektrickej zásuvke.

Používanie rozdeľovača

1. Pomocou A5 zapnete výrobok.

Rozsvieti sa A4.

2. Pomocou A

5

vypnete výrobok.

Technické údaje

Produkt Rozdeľovač HDMI
Číslo výrobku VSPL3474AT
Rozmery (D x Š x V) 180 x 67 x 22 mm
Šírka pásma obrazového

signálu
Vstup 1 x 19-kolíkový samičí konektor

Výstupy 4 x 19-kolíkový samičí konektor

Výstupné rozlíšenie 4K2K pri 60 Hz

Prevádzková teplota 0 °C ~ 40 °C / 32 °F ~ 104 °F
Teplota skladovania -20 °C ~ 60 °C / -4 °F ~ 140 °F
Relatívna vlhkosť 20 - 92 % relatívna vlhkosť (bez

Rychlý návod

l

600 MHz / 6 Gb/s na kanál / 18
Gb/s všetky kanály

HDMI

HDMI

1080p pri 60 Hz
480i ~ 1080p pri 60 Hz
VGA ~ UXGA

kondenzácie)

Rozbočovač HDMI VSPL3474AT

Více informací najdete v rozšířené příručce
online: ned.is/vspl3474at

Zamýšlené použití

VSPL3474AT je rozbočovač, který dělí 1 vstup HDMI na 4 výstupy
HDMI.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a
správné fungování.

Hlavní části (obrázek A)



Vstup HDMI



Výstup HDMI



Konektor napájecího zdroje



LED ukazatel napájení



Hlavní spínač



Vstupní LED ukazatel



Výstupní LED ukazatel



Napájecí kabel

Bezpečnostní pokyny

VAROVÁNÍ

-

• Výrobek používejte pouze tak, jak je popsáno v této příručce.

• Nepoužívejte poškozený výrobek.

• Nevystavujte výrobek přímému slunečnímu záření, otevřenému

ohni či vysokým teplotám.

• Nevystavujte výrobek působení vody ani vlhkosti.

• Umístěte výrobek na stabilní a rovný povrch.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Nesnažte se výrobek otevřít.

• Výrobek udržujte mimo dosah dětí.

Ujistěte se, že jsou všechna zařízení, která chcete připojit,

-

vypnutá.

Zapojení rozbočovače

1. Zapojte kabel HDMI (není součástí) z HD zdroje do A1.

2. Zapojte až 4 kabely HDMI (nejsou součástí) z displejů do A

3. Zapojte A

4. Druhý konec A
Rozsvítí se A67.

8

do A3.

8

zapojte do zásuvky.

2

Použití rozbočovače

1. Pomocí A5 výrobek zapněte.
Rozsvítí se A4.

2. Pomocí A

5

výrobek vypněte.

Technické údaje

Produkt Rozbočovač HDMI
Číslo položky VSPL3474AT
Rozměry (D × Š × V) 180 × 67 × 22mm
Šířka pásma videa 600MHz / 6Gb/s na kanál /

Vstup 1 × HDMI 19pinová samice
Výstupy 4 × HDMI 19pinová samice
Výstupní rozlišení 4K2K při 60Hz

Provozní teplota 0°C až 40°C / 32°F až 104°F
Skladovací teplota -20°C až 60°C / -4°F až 140°F
Relativní vlhkost 20–92%RH (bez kondenzace)

Ghid rapid de iniiere

y

18Gb/s všechny kanály

1080p při 60 Hz
480i až 1080p při 60 Hz
VGA ~ UXGA

Separator HDMI VSPL3474AT

Pentru informații suplimentare, consultați
manualul extins, disponibil online:

ned.is/vspl3474at

.

13

Utilizare preconizată

VSPL3474AT este un splitter care împarte intrarea HDMI 1 la ieșirile
HDMI 4.
Orice modicare a produsului poate avea consecințe pentru
siguranța, garanția și funcționarea corectă a produsului.

Piese principale (imagine A)



Intrare HDMI



Ieșire HDMI



Port alimentare electrică



LED indicator de putere



Întrerupător



LED indicator intrare



LED indicator ieșire



Cablu electric

Instruciuni de sigurană

AVERTISMENT

-

• Folosiți produsul exclusiv conform descrierii din acest manual.

• Nu folosiţi un produs avariat.

• Nu expuneți produsul la lumina directă a soarelui, foc deschis

sau surse de căldură.

• Nu expuneți produsul la apă sau umezeală.

• Așezați produsul pe o suprafață stabilă și plană.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Nu deschideți produsul.

• Nu lăsați produsul la îndemâna copiilor.

Vericați dacă toate dispozitivele pe care doriți să le conectați

-

au fost oprite.

Conectarea splitterului

1. Conectați un cablu HDMI (nu este inclus) de la sursa HD la A1.

2. Conectați maximum 4 cabluri HDMI (nu sunt incluse) de la

3. Conectați A

4. Conectați celălalt capăt al A

A67 se aprinde.

așaje la A

2

8

.

la A3.

8

la o priză electrică.

Utilizarea unui splitter

1. Folosiți A5 pentru pornirea produsului.

A4 se aprinde.

2. Folosiți A

5

pentru oprirea produsului.

Specicaii

Produs Separator HDMI
Numărul articolului VSPL3474AT
Dimensiuni (L x l x h) 180 x 67 x 22 mm
Lățime bandă video 600 MHz / 6 Gbps pe canal / 18

Intrare 1 x HDMI 19 pin mamă
Ieșiri 4 x HDMI 19 pin mamă
Rezoluție ieșire 4K2K @ 60 Hz

Gbps toate canalele

1080p @ 60 Hz
480i ~ 1080p @ 60 Hz
VGA ~ UXGA

Temperatură de funcționare 0 °C ~ 40 °C / 32 °F ~ 104 °F
Temperatură de depozitare -20 °C ~ 60 °C / -4 °F ~ 140 °F
Umiditate relativă 20 - 92% RH (fără condensare)

14

15

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch
The Netherlands 12/19
