Quick start guide

HDMI Splitter VSPL34716AT

For more information see the extended manual online:

ned.is/vspl34716at

Intended use

The VSPL34716AT is a splitter that splits 1 HDMI input to 16 HDMI outputs. The product is intended for indoor use only. The product is not intended for professional use. Any modiﬁcation of the product may have consequences for safety, warranty and proper functioning.

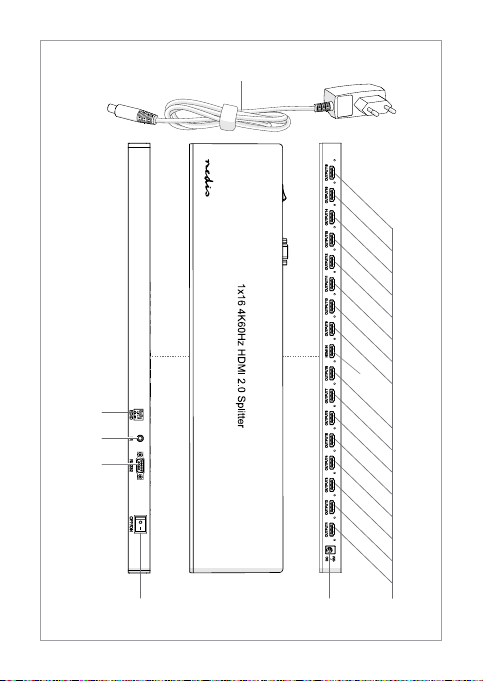

Main parts (image A)



HDMI input



HDMI output



Power supply port



Power switch

Safety instructions

WARNING

• Only use the product as described in this manual.

• Do not use a damaged product.

• Do not expose the product to direct sunlight, naked ﬂames or heat.

• Do not expose the product to water or moisture.

• Place the product on a stable and ﬂat surface.

• Do not drop the product and avoid bumping.

• Do not open the product.

• Keep the product out of reach from children.

Connecting the splitter

Make sure all the devices you want to connect have been switched oﬀ.

1. Plug an HDMI cable (not included) from your source device into A

2. Plug up to 16 HDMI cables (not included) from your displays into A



RS-232 communication port



Infrared light



EDID



Power cable

Page 5

3. Plug A

4. Plug the other end of A

Using the splitter

Use A4 to switch the product on or oﬀ.

EDID settings

1 2 3 4 X 0 0 0 Copy EDID from Output 1 X 0 0 1 EDID Mixed Output (1-8) X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7.1Channel audio, 324-bit, 192

X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2Channel, 24-bit, 48 Khz X 1 1 1 1080p 2D 5.1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6Channel, 24-bit,

into A3.

Khz, DTS audio and Dolby Digital

48 Khz

into a power outlet.

Specications

Product HDMI Splitter Article number VSPL34716AT Dimensions (l x w x h) 482 x 105 x 25 mm Weight 1.54 kg Input 1 x HDMI 19 pin female Output 16 x HDMI 19 pin female Output resolution 4K2K @ 60 Hz

HDMI version HDMI 2.0

1080p @ 60 Hz 480i ~ 1080p @ 60 Hz VGA ~ UXGA

Page 6

Max. input cable length 1080p

Max. output cable length 1080p

Supported video format deep colour 8 / 10 / 12 bit Supported audio format DTS-HD / Dolby TrueHD / DTS / Dolby-AC3

Video Bandwidth 600 MHz Max. transfer rate 6 Gb/s Operating temperature -15°C - 55°C Operating humidity 5 - 90% RH (no condensation) Max. working current 1.15 A Power Adapter Input 100 V – 240 V AC – 50 Hz, 60 Hz Power Adapter Output 12 V DC / 3 A

Kurzanleitung

/ DSD

Up to 10 m Up to 5 m

Up to 15 m Up to 10 m

HDMI-Splitter VSPL34716AT

Weitere Informationen ﬁnden Sie in der erweiterten Anleitung online: ned.is/vspl34716at

Bestimmungsgemäße Verwendung

Der VSPL34716AT ist ein Splitter, der 1 HDMI-Eingänge auf 16 HDMI-Ausgänge aufteilt. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht. Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modiﬁkation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Page 7

Hauptbestandteile (Abbildung A)



HDMI-Eingang



HDMI-Ausgang



Stromversorgungsanschluss



Ein/Aus-Schalter



RS-232-Kommunikationsanschluss



Infrarotlicht



EDID



Stromkabel

Sicherheitshinweise

WARNUNG

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.

• Verwenden Sie keinesfalls ein beschädigtes Produkt.

• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, oﬀenen

Flammen oder Hitze aus.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Stellen Sie das Produkt auf eine stabile, ebene Oberﬂäche.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Öﬀnen Sie das Produkt nicht.

• Halten Sie das Produkt stets von Kindern fern.

Anschließen des Splitters

Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.

1. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von Ihrem Quellgerät an

an.

2. Schließen Sie bis zu 16 HDMI-Kabel (nicht mitgeliefert) von Ihren Anzeigen

an A

an.

3. Schließen Sie A

4. Verbinden Sie das andere Ende von A

Verwenden des Splitters

Verwenden Sie A4, um das Produkt ein- oder auszuschalten.

EDID-Einstellungen

1 2 3 4 X 0 0 0 EDID von Ausgang 1 kopieren X 0 0 1 EDID Mixed Ausgang (1-8)

an A3 an.

mit einer Steckdose.

Page 8

X 0 1 0 4k60, 3840x2160, 60 Hz, RGB, 8bit. 7,1 Kanal-Audio, 324-bit, 192

Khz, DTS Audio und Dolby Digital

X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 2 Kanal, 24-bit, 48 Khz X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bit. 6 Kanal, 24-bit, 48

Khz

Spezikationen

Produkt HDMI-Splitter Artikelnummer VSPL34716AT Größe (L x B x H) 482 x 105 x 25 mm Gewicht 1,54 kg Eingang 1 x HDMI 19-Pin-Buchse Ausgang 16 x HDMI 19-Pin-Buchse Ausgabeauösung 4K2K @ 60 Hz

HDMI-Version HDMI 2.0 Max. Eingangskabellänge 1080p

Max. Ausgangskabellänge 1080p

Unterstütztes Videoformat Farbtiefe 8 / 10 / 12 bit Unterstütztes Audioformat DTS-HD / Dolby TrueHD / DTS / Dolby-AC3

Videobandbreite 600 MHz Max. Übertragungsrate 6 Gb/s Betriebstemperatur -15°C - 55°C

1080p @ 60 Hz 480i ~ 1080p @ 60 Hz VGA ~ UXGA

/ DSD

Bis zu 10 M Bis zu 5 M

Bis zu 15 M Bis zu 10 M

Page 9

Betriebsfeuchtigkeit 5 - 90% rel. Feuchte (keine Kondensation) Max. Betriebsstrom 1,15 A Netzteil Eingang 100 V – 240 V AC – 50 Hz, 60 Hz Netzteil Ausgang 12 V DC / 3 A

Guide de démarrage rapide

Répartiteur HDMI VSPL34716AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vspl34716at

Utilisation prévue

Le VSPL34716AT est un répartiteur qui répartit 1 entrée HDMI vers 16 sorties HDMI. Le produit est prévu pour un usage intérieur uniquement. Le produit n’est pas destiné à un usage professionnel. Toute modiﬁcation du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image A)



Entrée HDMI



Sortie HDMI



Port d'alimentation



Interrupteur

Consignes de sécurité

AVERTISSEMENT

• Utilisez le produit uniquement comme décrit dans le présent manuel.

• Ne pas installer ou utiliser un appareil endommagé.

• N'exposez pas le produit aux rayons directs du soleil, aux ﬂammes ou à la

chaleur.



Port de communication RS-232



Lampe infrarouge



EDID



Câble d'alimentation

Page 10

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas ouvrir le produit.

• Gardez le produit hors de portée des enfants.

Connecter le répartiteur

Assurez-vous que tous les appareils que vous souhaitez connecter soient

hors tension.

1. Branchez un câble HDMI (non inclus) de votre appareil source sur A

2. Branchez jusqu’à 16 câbles HDMI (non inclus) de vos écrans sur A

3. Branchez A

4. Branchez l'autre extrémité de A

Utiliser le répartiteur

Utilisez A4 pour mettre le produit sous ou hors tension.

Paramètres EDID

1 2 3 4 X 0 0 0 Copiez EDID de la sortie 1 X 0 0 1 EDID sortie mixte (1-8) X 0 1 0 4k60, 3840x2160, 60 Hz, RVB, 8bits. 7,1canaux audio, 324 bits, 192

X 0 1 1 4k30, 3840x2160, 30 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz X 1 0 0 4k60, 3840x2160, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits, 48 KHz X 1 0 1 1080p 3D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits,

X 1 1 0 1080p 2D 2 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 2canaux, 24 bits,

X 1 1 1 1080p 2D 5,1 ch, 1920x1080, 60 Hz, 4:4:4, 8bits. 6canaux, 24 bits,

dans A3.

KHz, DTS audio et Dolby Digital

48 KHz

sur une prise de courant.

Page 11

Spécications

Produit Répartiteur HDMI Article numéro VSPL34716AT Dimensions (L x l x H) 482 x 105 x 25 mm Poids 1,54 kg Entrée 1 x HDMI 19 broches femelle Sortie 16 x HDMI 19 broches femelle Résolution de sortie 4K2K à 60 Hz
