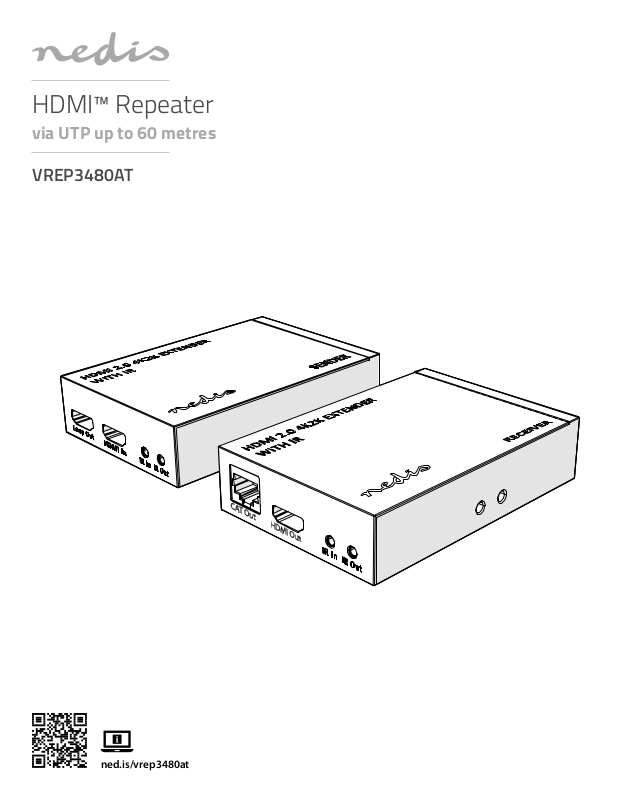

Nedis VREP3480AT User guide

Download

Page 1

HDMI™ Repeater

via UTP up to 60 metres

VREP3 480 AT

CAT Out

HDMI Out

ned.is/vrep3480at

Page 2

Quick start guide 4

Kurzanleitung 4

Guide de démarrage rapide 5

Snelstartgids 6

Guida rapida all’avvio 7

Guía de inicio rápido 8

Guia de iniciação rápida 9

Snabbstartsguide 10

Pika-aloitusopas 11

Hurtigguide 12

Vejledning til hurtig start 12

Gyors beüzemelési útmutató 13

Przewodnik Szybki start 14

Οδηγός γρήγορης εκκίνησης 15

Rýchly návod 16

Rychlý návod 17

Ghid rapid de inițiere 18

1 2 3

CAT Out

HDMI Out

2 ×

Page 3

Cascade connection

CAT Out

HDMI Out

Page 4

Quick start guide

HDMI™ Repeater

For more information see the extended manual online: ned.is/vrep3480at

VREP3480AT

Intended use

This product VREP3480AT is exclusively intended to transfer a HDMI signal between two HDMI cables through an Ethernet cable. The product is intended for indoor use only. This product is not intended for professional use. Any modication of the product may have consequences for safety, warranty and proper functioning.

Specications

Product HDMI™ Repeater

Article number VREP3480AT

Dimensions (l x w x h) 110 x 75 x 25 mm

Power supply 12 VDC ; 2 A

Connectors on sender

Input HDMI Type A connector

Output Ethernet (CAT 6, CAT 6a, CAT 7)

Infrared support 20000 - 60000 Hz

Connectors on receiver

Input Ethernet (CAT 6, CAT 6a, CAT 7)

Output Ethernet (CAT 6, CAT 6a, CAT 7)

Infrared support 20000 - 60000 Hz

Max. supported video format 4K @ 60 Hz up to 60 m

Other supported video formats

Supported audio format LPCM ; DTS Digital, Dolby

HDMI Compliance HDMI 2.0

HDCP Compliance HDCP 1.4 / 2.2

Max. transfer rate 18 Gb/s

Operating environment

Operating temperature 0 °C - 40 °C

Operating humidity 5 - 90% (no condensation)

HDMI Type A connector

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD and Dolby True HD)

Main parts (image A)

1 Sender 2 Receiver 3 Power supply

4 Infrared transmitter 5 Infrared receiver

Safety instructions

WARNING

• Ensure you have fully read and understood the instructions in this document before you install or use the product. Keep the packaging and this document for future reference.

• Only use the product as described in this document.

• Only use the provided power supply.

• Do not use the product if a part is damaged or defective.

Replace a damaged or defective product immediately.

• Do not drop the product and avoid bumping.

• This product may only be serviced by a qualied technician for

maintenance to reduce the risk of electric shock.

• Do not expose the product to water or moisture.

• Do not plug or unplug the charger with wet hands.

• Do not unplug the power supply by pulling on the cable. Always

grasp the plug and pull.

• Keep the product and power cable out of reach of children under 8 years of age.

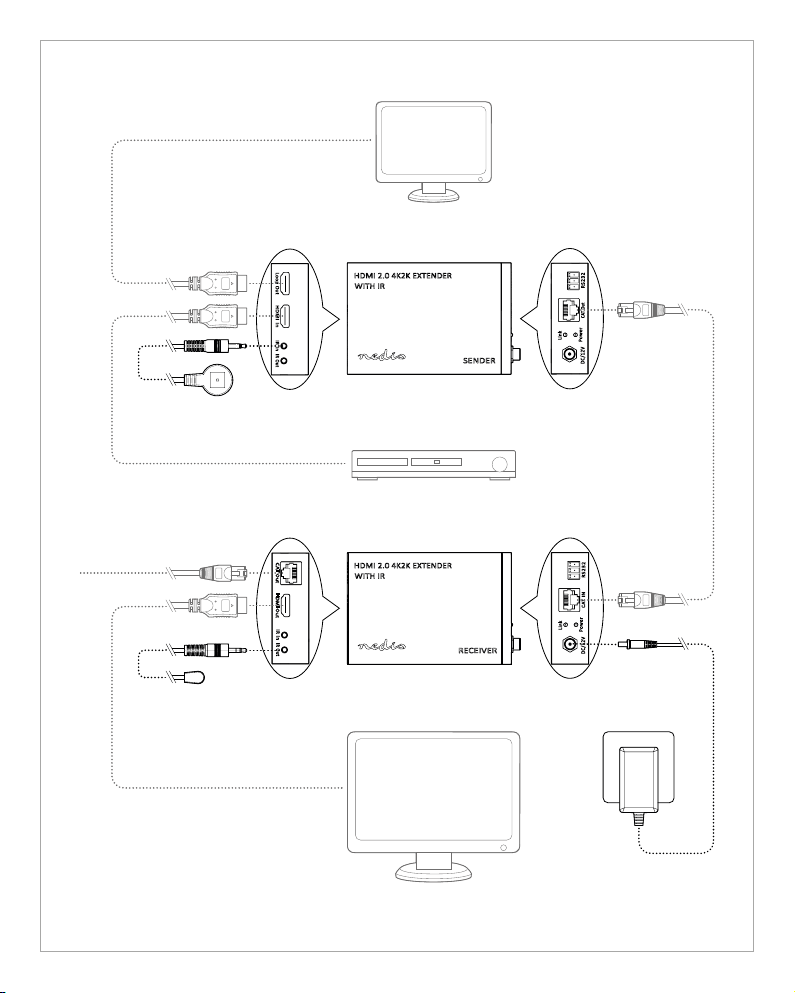

Connection diagram (image B)

1. See image B for a connection overview.

Declaration of Conformity

We, NEDIS, as manufacturer, declare that product VREP3480AT from the brand Nedis, produced in China was tested according to all relevant CE standards / regulations and passed all tests.

The complete Declaration of Conformity ( + safety datasheet if applicable ) can be found and downloaded via http://webshop. nedis.com For other compliant-related information, please contact customer service desk for support:

via website: http://www.nedis.com via e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS

Kurzanleitung

HDMI™-Repeater

Weitere Informationen nden Sie in der erweiterten Anleitung online: ned.is/vrep3480at

VREP3480AT

Bestimmungsgemäße Verwendung

Dieses Produkt VREP3480AT ist ausschliesslich zur Übertragung eines HDMI-Signals zwischen zwei HDMI-Kabeln über ein Ethernetkabel bestimmt. Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht. Dieses Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Page 5

Spezikationen

Produkt HDMI™-Repeater

Artikelnummer VREP3480AT

Größe (L x B x H) 110 x 75 x 25 mm

Stromversorgung 12 VDC ; 2 A

Anschlüsse am Sender

Eingang HDMI-Anschluss Typ A

Ausgang Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarotunterstützung 20000 - 60000 Hz

Anschlüsse am Empfänger

Eingang Ethernet (CAT 6, CAT 6a, CAT 7)

Ausgang Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarotunterstützung 20000 - 60000 Hz

Max. unterstütztes Videoformat

Andere unterstützte Videoformate

Unterstütztes Audioformat LPCM ; DTS Digital, Dolby

HDMI-konform HDMI 2.0

HDCP-konform HDCP 1.4 / 2.2

Max. Übertragungsrate 18 Gb/s

Betriebsumgebung

Betriebstemperatur 0 °C - 40 °C

Betriebsfeuchtigkeit 5 - 90% (keine Kondensation)

HDMI-Anschluss Typ A

4K bei 60 Hz bis zu 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (inkl. DTS-HD und Dolby True HD)

Hauptbestandteile (Abbildung A)

1 Sender 2 Empfänger 3 Stromversorgung

4 Infrarot-Transmitter 5 Infrarot-Empfänger

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.

• Verwenden Sie nur das mitgelieferte Netzteil.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist

oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Hantieren Sie mit dem Stecker nicht mit nassen Händen.

• Ziehen Sie das Netzteil niemals am Kabel aus der Steckdose.

Halten Sie immer den Stecker fest und ziehen Sie daran.

• Halten Sie das Produkt und das Stromkabel stets außerhalb der Reichweite von Kindern unter 8 Jahren.

Anschlussdiagramm (Abbildung B)

1. Siehe Abbildung B für eine Verbindungsübersicht.

Konformitätserklärung

Wir, NEDIS, erklären als Hersteller, dass das Produkt VREP3480AT der Marke Nedis, hergestellt in China, gemäß allen relevanten CEStandards und -Richtlinien getestet wurde.

Die vollständige Konformitätserklärung ( + Sicherheitsdatenblatt, falls zutreend) steht im http://webshop.nedis.de zum Download bereit. Für weitere konformitätsrelevante Informationen wenden Sie sich bitte an den Customer Service Desk:

über die Website: http://www.nedis.com per E-Mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NIEDERLANDE

Guide de démarrage rapide

Répétiteur HDMI™

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vrep3480at

VREP3480AT

Utilisation prévue

Ce produit VREP3480AT est exclusivement conçu pour transférer un signal HDMI entre deux câbles HDMI via un câble Ethernet. Le produit est prévu pour un usage intérieur uniquement. Ce produit n’est pas destiné à un usage professionnel. Toute modication du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécications

Produit Répétiteur HDMI™

Article numéro VREP3480AT

Dimensions (L x l x H) 110 x 75 x 25 mm

Source d’alimentation 12 VDC ; 2 A

Connecteurs sur émetteur

Entrée Connecteur HDMI Type A

Page 6

Sortie Ethernet (CAT 6, CAT 6a, CAT 7)

Support infrarouge 20000 - 60000 Hz

Connecteurs sur récepteur

Entrée Ethernet (CAT 6, CAT 6a, CAT 7)

Sortie Ethernet (CAT 6, CAT 6a, CAT 7)

Support infrarouge 20000 - 60000 Hz

Format vidéo maxi pris en charge

Autres formats vidéo pris en charge

Format audio pris en charge LPCM ; DTS Digital, Dolby

Compatibilité HDMI HDMI 2.0

Compatibilité HDCP HDCP 1.4 / 2.2

Taux de transfert maxi 18 Gb/s

Environnement d’exploitation

Température fonctionnement 0 °C - 40 °C

Humidité en fonctionnement 5 - 90 % (sans condensation)

Connecteur HDMI Type A

4K à 60 Hz jusqu’à 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD et Dolby True HD)

Pièces principales (image A)

1 Expéditeur 2 Récepteur 3 Source d’alimentation

4 Émetteur infrarouge 5 Récepteur infrarouge

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent document.

• Utilisez uniquement l’alimentation fournie.

• Ne pas utiliser le produit si une pièce est endommagée ou

défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ce produit ne peut être réparé que par un technicien qualié

an de réduire les risques d'électrocution.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Ne pas brancher ou débrancher le chargeur avec les mains

mouillées.

• Ne pas débrancher l’alimentation en tirant sur le câble. Saisissez toujours la che et tirez.

• Gardez le produit et le câble d’alimentation hors de portée des enfants de moins de 8 ans.

Schéma de connexion (image B)

1. Voir l'image B pour un aperçu de la connexion.

Déclaration de conformité

Nous, NEDIS, en tant que fabricant, déclarons que le produit VREP3480AT de la marque Nedis, fabriqué en Chine, a été soumis à des tests conformément à toutes les réglementations/normes CE en vigueur et que celui-ci a passé tous ces tests avec succès.

La déclaration de conformité complète (+ la che de données de sécurité, le cas échéant) est disponible et peut être téléchargée à l’adresse suivante : http://webshop.nedis.com. Pour en savoir plus sur la conformité, veuillez contacter notre centre de service à la clientèle pour plus d’assistance :

sur le site web : http://www.nedis.com par e-mail : [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAYS-BAS

Snelstartgids

HDMI™ Repeater

Zie voor meer informatie de uitgebreide handleiding online: ned.is/vrep3480at

VREP3480AT

Bedoeld gebruik

Dit product VREP3480AT is uitsluitend bedoeld voor de overdracht van een HDMI-signaal tussen twee HDMI-kabels via een ethernetkabel. Het product is enkel bedoeld voor gebruik binnenshuis. Dit product is niet bedoeld voor professioneel gebruik. Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie en correcte werking.

Specicaties

Product HDMI™ Repeater

Artikelnummer VREP3480AT

Afmetingen (l x b x h) 110 x 75 x 25 mm

Voeding 12 VDC ; 2 A

Connectoren op zender

Ingang HDMI Type A-connector

Uitgang Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarood ondersteuning 20000- 60000 Hz

Connectoren op ontvanger

Ingang Ethernet (CAT 6, CAT 6a, CAT 7)

Uitgang Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarood ondersteuning 20000- 60000 Hz

HDMI Type A-connector

Page 7

Max. ondersteund videoformaat

Andere ondersteunde videoformaten

Ondersteunde videoformaten LPCM ; DTS Digital, Dolby

HDMI-conformiteit HDMI 2.0

HDCP-conformiteit HDCP 1.4 / 2.2

Max. overdrachtssnelheid 18 Gb/s

Bedrijfsomgeving

Bedrijfstemperatuur 0 °C - 40 °C

Operationele vochtigheid 5 - 90% (geen condensatie)

4K @ 60 Hz tot 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD en Dolby True HD)

Belangrijkste onderdelen (afbeelding A)

1 Afzender 2 Ontvanger 3 Voeding

4 Infraroodzender 5 Infrarood-ontvanger

Veiligheidsvoorschriften

WAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Gebruik alleen de meegeleverde voeding.

• Gebruik het product niet als een onderdeel beschadigd of

defect is. Vervang een beschadigd of defect product onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Dit product mag voor onderhoud alleen worden geopend door

een erkend technicus om het risico op elektrische schokken te verkleinen.

• Stel het product niet bloot aan water of vocht.

• Steek de stekker van de lader niet in het stopcontact met natte

handen en trek hem er ook niet uit met natte handen.

• Trek de stekker niet uit het stopcontact door aan de kabel te trekken. Trek altijd aan de stekker.

• Houd het product en het netsnoer buiten het bereik van kinderen jonger dan 8 jaar.

Aansluitschema (afbeelding B)

1. Zie afbeelding B voor een verbindingsoverzicht.

Verklaring van overeenstemming

Wij, NEDIS, verklaren als fabrikant dat het product VREP3480AT van het merk Nedis, geproduceerd in China, is getest conform alle relevante CE-normen/voorschriften en alle tests succesvol heeft afgelegd.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via http:// webshop.nedis.com Voor andere informatie met betrekking tot de naleving neemt u contact op met de klantenservice voor ondersteuning:

via de website: http://www.nedis.com via e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLAND

Guida rapida all’avvio

Ripetitore HDMI™

Per maggiori informazioni vedere il manuale esteso online: ned.is/vrep3480at

VREP3480AT

Uso previsto

Il prodotto VREP3480AT è inteso esclusivamente per il trasferimento di un segnale HDMI fra due cavi HDMI attraverso un cavo Ethernet. Il prodotto è inteso solo per utilizzo in interni. Il prodotto non è inteso per utilizzi professionali. Eventuali modiche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento.

Speciche

Prodotto Ripetitore HDMI™

Numero articolo VREP3480AT

Dimensioni (p x l x a) 110 x 75 x 25 mm

Alimentazione 12 VDC ; 2 A

Connettori sul trasmettitore

Ingresso Connettore HDMI di tipo A

Uscita Ethernet (CAT 6, CAT 6a, CAT 7)

Supporto infrarosso 20000 - 60000 Hz

Connettori sul ricevitore

Ingresso Ethernet (CAT 6, CAT 6a, CAT 7)

Uscita Ethernet (CAT 6, CAT 6a, CAT 7)

Supporto infrarosso 20000 - 60000 Hz

Formato video max. supportato

Altri formati video supportati 480i / 480p / 576i / 576p / 720p

Formato audio supportato LPCM; DTS Digital, Dolby

Conformità HDMI HDMI 2.0

Conformità HDCP HDCP 1.4 / 2.2

Connettore HDMI di tipo A

4K @ 60 Hz no a 60 m

/ 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD e Dolby True HD)

Page 8

Velocità di trasferimento max. 18 Gb/s

Ambiente operativo

Temperatura di funzionamento

Umidità d’esercizio 5 - 90% (senza condensa)

0 °C - 40 °C

Parti principali (immagine A)

1 Trasmettitore 2 Ricevitore 3 Alimentazione

4 Trasmettitore a infrarossi 5 Ricevitore a infrarossi

Istruzioni di sicurezza

ATTENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente documento.

• Utilizzare esclusivamente l’alimentatore in dotazione.

• Non utilizzare il prodotto se una parte è danneggiata o

difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione

esclusivamente da un tecnico qualicato per ridurre il rischio di scosse elettriche.

• Non esporre il prodotto all’acqua o all’umidità.

• Non collegare o scollegare il caricabatteria con le mani bagnate.

• Non scollegare l’alimentatore tirandolo per il cavo. Aerrare

sempre la presa e tirare.

• Tenere il prodotto e il cavo di alimentazione lontano dalla portata dei bambini sotto agli 8 anni.

Schema di collegamento (immagine B)

1. Vedere l’immagine B per una panoramica del collegamento.

Dichiarazione di conformità

In quanto produttore, NEDIS, attesta che il prodotto VREP3480AT del marchio Nedis, prodotto in Cina, è stato sottoposto e ha superato tutti i test in conformità con tutte le norme e i regolamenti CE.

La dichiarazione di conformità completa, unitamente alla scheda informativa sulla sicurezza, laddove disponibile, può essere reperita e scaricata all’indirizzo http://webshop.nedis.com Per ulteriori informazioni in materia di conformità, contattare il servizio di assistenza clienti per richiedere supporto:

Tramite sito Web: http://www.nedis.com Tramite e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, Paesi Bassi

Guía de inicio rápido

Repetidor HDMI™

Para más información, consulte el manual ampliado en línea: ned.is/vrep3480at

Uso previsto por el fabricante

Este producto VREP3480AT está diseñado exclusivamente para transferir una señal HDMI entre dos cables HDMI a través de un cable Ethernet. El producto está diseñado únicamente para uso en interiores. Este producto no está diseñado para un uso profesional. Cualquier modicación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

Especicaciones

Producto Repetidor HDMI™

Número de artículo VREP3480AT

Dimensiones (L x An x Al) 110 x 75 x 25 mm

Suministro eléctrico 12 VDC ; 2 A

Conectores en el emisor

Entrada Conector HDMI tipo A

Salida Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarrojos soportados 20000 - 60000 Hz

Conectores en el receptor

Entrada Ethernet (CAT 6, CAT 6a, CAT 7)

Salida Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarrojos soportados 20000 - 60000 Hz

Formato de vídeo máx. soportado

Otros formatos de vídeo soportados

Formato de audio soportado LPCM; DTS Digital, Dolby

Cumplimiento de HDMI HDMI 2.0

Cumplimiento de HDCP HDCP 1.4 / 2.2

Tasa de transferencia máx. 18 Gb/s

Entorno de funcionamiento

Temperatura de funcionamiento

Humedad de funcionamiento 5 - 90% (sin condensación)

Partes principales (imagen A)

1 Emisor 2 Receptor 3 Suministro eléctrico

Conector HDMI tipo A

4K a 60 Hz hasta 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD y Dolby True HD)

0 °C - 40 °C

4 Transmisor de infrarrojos 5 Receptor de infrarrojos

VREP3480AT

Page 9

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.

• Utilice solamente la fuente de alimentación suministrada.

• No use el producto si alguna pieza está dañada o presenta

defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico

cualicado para su mantenimiento para así reducir el riesgo de descargas eléctricas.

• No exponga el producto al agua o a la humedad.

• No enchufe o desenchufe el cargador con las manos mojadas.

• No desenchufe la fuente de alimentación tirando del cable.

Sujete siempre el enchufe y tire de él.

• Mantenga el producto y el cable de alimentación fuera del alcance de los niños menores de 8 años.

Diagrama de conexiones (imagen B)

1. Véase la imagen B para una vista general de la conexión.

Declaración de conformidad

Nosotros, NEDIS, como fabricante, declaramos que el producto VREP3480AT de la marca Nedis, producido en China, se ha sometido a pruebas en conformidad con todas las normativas / leyes CE, y ha superado todos los ensayos.

La declaración de conformidad completa y la hoja de datos de seguridad, si procede se pueden consultar y descargar en http:// webshop.nedis.com Para acceder a otra información sobre compatibilidades, póngase en contacto con el servicio de atención al cliente:

en el sitio web: http://www.nedis.com en el correo electrónico: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAÍSES BAJOS

Guia de iniciação rápida

Repetidor HDMI™

Para mais informações, consulte a versão alargada do manual on-line: ned.is/vrep3480at

VREP3480AT

Utilização prevista

Este produto VREP3480AT destina-se exclusivamente a transferir um sinal HDMI entre dois cabos HDMI através de um cabo Ethernet. O produto destina-se apenas a utilização em interiores.

Este produto não se destina a utilização prossional. Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especicações

Produto Repetidor HDMI™

Número de artigo VREP3480AT

Dimensões (c x l x a) 110 x 75 x 25 mm

Alimentação 12 VDC ; 2 A

Conetores do emissor

Entrada Conetor HDMI tipo A

Saída Ethernet (CAT 6, CAT 6a, CAT 7)

Suporte infravermelhos 20000 - 60000 Hz

Conetores no recetor

Entrada Ethernet (CAT 6, CAT 6a, CAT 7)

Saída Ethernet (CAT 6, CAT 6a, CAT 7)

Suporte infravermelhos 20000 - 60000 Hz

Formato de vídeo máx. suportado

Outros formatos de vídeo suportados

Formato de áudio suportado LPCM ; DTS Digital, Dolby

Conformidade HDMI HDMI 2.0

Conformidade HDCP HDCP 1.4 / 2.2

Velocidade de transferência máx.

Ambiente de funcionamento

Temperatura de funcionamento

Humidade de funcionamento 5 - 90% (sem condensação)

Conetor HDMI tipo A

4K @ 60 Hz até 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (incl. DTS-HD e Dolby True HD)

18 Gb/s

0 °C - 40 °C

Peças principais (imagem A)

1 Transmissor 2 Recetor 3 Alimentação

4 Transmissor de

infravermelhos

5 Recetor de infravermelhos

Instruções de segurança

AVISO

• Certique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este documento para referência futura.

• Utilize o produto apenas conforme descrito neste documento.

• Utilize apenas a fonte de alimentação fornecida.

Page 10

• Não utilize o produto caso uma peça esteja danicada ou defeituosa. Substitua imediatamente um produto danicado ou defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico

qualicado para manutenção a m de reduzir o risco de choque elétrico.

• Não exponha o produto à água ou humidade.

• Não ligue nem desligue o carregador com as mãos molhadas.

• Não desligue da corrente puxando pelo cabo. Segure sempre

pela cha e puxe.

• Mantenha o produto e o cabo elétrico fora do alcance de crianças com idade inferior a 8 anos.

Esquema de ligação (imagem B)

1. Consulte a imagem B para obter uma visão geral da ligação.

Declaração de conformidade

Nós, a NEDIS, na condição de fabricante, declaramos que o produto VREP3480AT da marca Nedis, produzido na China, foi testado de acordo com todos os padrões/normas relevantes da CE e que passou todos os testes.

A Declaração de conformidade completa ( + cha de dados de segurança, se aplicável) pode ser encontrada e transferida em http://webshop.nedis.com Para outras informações relacionadas com conformidade, contacte o apoio ao cliente:

no website: http://www.nedis.com por e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLANDA

Strömförsörjning 12 VDC ; 2 A

Uttag på sändare

Ingång HDMI-typ A-kontakt

Utgång Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarödsupport 20000 - 60000 Hz

Uttag på mottagare

Ingång Ethernet (CAT 6, CAT 6a, CAT 7)

Utgång Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarödsupport 20000 - 60000 Hz

Max stödda videoformat 4K @ 60 Hz upp till 60 m

Andra stödda videoformat 480i / 480p / 576i / 576p / 720p

Stödda audioformat LPCM ; DTS Digital, Dolby

HDMI-kompatibilitet HDMI 2.0

HDCP-kompatibilitet HDCP 1.4 / 2.2

Max överföringshastighet 18 Gb/s

Driftmiljö

Arbetstemperatur 0 °C - 40 °C

Fuktighet vid användning 5 - 90 % (icke kondenserande)

HDMI-typ A-kontakt

/ 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (inkl. DTS-HD och Dolby True HD)

Huvuddelar (bild A)

1 Sändare 2 Mottagare 3 Strömförsörjning

4 Infrarödsändare 5 Infrarödmottagare

Snabbstartsguide

HDMI™-repeater

För ytterligare information, se den utökade manualen online: ned.is/vrep3480at

VREP3480AT

Avsedd användning

Denna produkt VREP3480AT är endast avsedd för överföring av HDMI-signal mellan två HDMI-kablar via en Ethernet-kabel. Denna produkt är endast avsedd för användning inomhus. Denna produkt är inte avsedd för professionellt bruk. Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion.

Specikationer

Produkt HDMI™-repeater

Artikelnummer VREP3480AT

Dimensioner (l x b x h) 110 x 75 x 25 mm

Säkerhetsanvisningar

VARNING

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument.

• Använd endast den medföljande nätadaptern.

• Använd inte produkten om en del är skadad eller defekt. Byt

omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast

servas av en kvalicerad underhållstekniker.

• Exponera inte produkten till vatten eller fukt.

• Anslut eller dra inte stickkontakten till/ur eluttaget med våta

händer.

• Dra inte stickkontakten ur eluttaget genom att dra i sladden. Håll alltid i kontakten när du drar.

• Håll produkt och nätsladd borta från barn under 8 års ålder.

Page 11

Inkopplingsschema (bild B)

1. Se bild B för en översikt över anslutningen.

Försäkran om överensstämmelse

Vi, NEDIS, som tillverkare, försäkrar att Vi, NEDIS, som tillverkare, försäkrar att produkten VREP3480AT från märket Nedis, tillverkat i Kina, har testats i enlighet med alla gällande CE-standarder/föreskrifter och klarat alla tester.

En fullständig försäkran om överensstämmelse (+produktsäkerhetsdatablad i tillämpliga fall) nns tillgängligt för hämtning på http://webshop.nedis.com För övrig information om kompatibilitet, kontakta kundtjänst för support:

via webbplatsen: http://www.nedis.com via e-post: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLÄNDERNA

Pika-aloitusopas

HDMI™-toistin

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/vrep3480at

VREP3480AT

Käyttötarkoitus

Tämä tuote VREP3480AT on tarkoitettu yksinomaan HDMI-signaalin siirtämiseen kahden HDMI-kaapelin välillä Ethernet-kaapelin kautta. Tuote on tarkoitettu vain sisäkäyttöön. Tätä tuotetta ei ole tarkoitettu ammattikäyttöön. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote HDMI™-toistin

Tuotenro VREP3480AT

Mitat (p x l x k) 110 x 75 x 25 mm

Virtalähde 12 VDC ; 2 A

Lähettimen liitännät

Tulo HDMI tyyppi A -liitin

Lähtö Ethernet (CAT 6, CAT 6a, CAT 7)

Infrapunatuki 20000 - 60000 Hz

Vastaanottimen liitännät

Tulo Ethernet (CAT 6, CAT 6a, CAT 7)

Lähtö Ethernet (CAT 6, CAT 6a, CAT 7)

Infrapunatuki 20000 - 60000 Hz

HDMI tyyppi A -liitin

Maks. tuettu videomuoto 4K @ 60 Hz enint. 60 m

Muut tuetut videomuodot 480i / 480p / 576i / 576p / 720p

Tuettu äänimuoto LPCM; DTS Digital, Dolby

HDMI-yhteensopivuus HDMI 2.0

HDCP-yhteensopivuus HDCP 1.4 / 2.2

Maks. siirtonopeus 18 Gb/s

Käyttöympäristö

Käyttölämpötila 0 °C - 40 °C

Käyttökosteus 5–90 % (ei tiivist ymistä)

/ 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (ml. DTS-HD ja Dolby True HD)

Tärkeimmät osat (kuva A)

1 Lähetin 2 Vastaanotin 3 Virtalähde

4 Infrapunalähetin 5 Infrapunavastaanotin

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Käytä vain mukana toimitettua virtalähdettä.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen.

Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun

vaaran vähentämiseksi.

• Älä altista tuotetta vedelle tai kosteudelle.

• Älä kytke laturia pistorasiaan tai irrota sitä märin käsin.

• Älä irrota virtalähdettä johdosta vetämällä. Tartu aina

pistokkeeseen ja vedä.

• Pidä tuote ja virtajohto alle 8-vuotiaiden lasten ulottumattomissa.

Kytkentäkaavio (kuva B)

1. Katso kuvasta B yleiskuvaus kytkennöistä.

Vaatimustenmukaisuusvakuutus

Valmistajana me NEDISillä vakuutamme, että tuotemerkin VREP3480AT tuote Nedis, jonka valmistusmaa on Kiina, testattiin olennaisten CE-standardien/-säännösten mukaisesti, ja tuote läpäisi kaikki testit.

Vaatimustenmukaisuusvakuutus kokonaisuudessaan (sekä mahdollinen turvallisuustiedote) on ladattavissa osoitteesta http:// webshop.nedis.com. Lisätietoja muista vaatimustenmukaisuusasioista saa ottamalla yhteyden asiakastukipalveluun:

Page 12

verkkosivuston kautta: http://www.nedis.com sähköpostitse: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS

Hoveddeler (bilde A)

1 Sender 2 Mottaker 3 Strømforsyning

4 Infrarød sender 5 Infrarød mottaker

Hurtigguide

HDMI™-forsterker

For mer informasjon, se den fullstendige bruksanvisningen på nett: ned.is/vrep3480at

VREP3480AT

Tiltenkt bruk

Dette produktet VREP3480AT er kun tiltenkt å sende et HDMI-signal mellom to HDMI-kabler via en Ethernet-kabel. Produkter er bare tiltenkt innendørs bruk. Dette produktet er ikke tiltenkt profesjonelt bruk. Eventuelle modikasjoner av produktet kan ha konsekvenser for sikkerhet, garanti og funksjon.

Spesikasjoner

Produkt HDMI™-forsterker

Artikkelnummer VREP3480AT

Dimensjoner (L x B x H) 110 x 75 x 25 mm

Strømforsyning 12 VDC ; 2 A

Kontakter på sender

Inngang HDMI Type A-kontakt

Utgang Ethernet (CAT 6, CAT 6a, CAT 7)

Støtter infrarød 20000 - 60000 Hz

Kontakter på mottaker

Inngang Ethernet (CAT 6, CAT 6a, CAT 7)

Utgang Ethernet (CAT 6, CAT 6a, CAT 7)

Støtter infrarød 20000 - 60000 Hz

Maks videoformat som støttes 4K @ 60 Hz opptil 60 m

Andre videoformater som støttes

Lydformat som støttes LPCM ; DTS Digital, Dolby

HDMI-samsvarelse HDMI 2.0

HDCP-samsvarelse HDCP 1.4 / 2.2

Maks overføringshastighet 18 Gb/s

Driftsmiljø

Driftstemperatur 0 °C - 40 °C

Driftsfuktighet 5 - 90 % (ingen kondens)

HDMI Type A-kontakt

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (inkl. DTS-HD og Dolby True HD)

Sikkerhetsinstruksjoner

ADVARSEL

• Sørg for at du har lest og forstått instruksjonene i dette dokumentet før du installerer eller bruker produktet. Ta vare på emballasjen og dette dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i dette dokumentet.

• Bruk kun strømforsyningen som fulgte med.

• Ikke bruk produktet hvis det er skadet eller defekt. Bytt ut et

skadet eller defekt produkt med det samme.

• Ikke mist produktet, og forhindre at det slås borti andre gjenstander.

• Dette produktet skal kun håndteres av en kvalisert tekniker for vedlikehold for å redusere risikoen for elektrisk støt.

• Ikke utsett produktet for vann eller fuktighet.

• Ikke koble til eller fra laderen med våte hender.

• Ikke koble fra strømforsyningen ved å trekke i kabelen. Hold

alltid i støpselet og trekk ut.

• Sørg for at produktet og strømledningen er utenfor rekkevidde for barn under 8 år.

Tilkoblingsskjema (bilde B)

1. Se bilde B for en tilkoblingsoversikt.

Konformitetserklæring

Vi, NEDIS, som produsent, erklærer at produktet VREP3480AT fra produsenten Nedis, produsert i Kina, er testet i samsvar med alle relevante CE-standarder/-forskrifter og har bestått alle tester.

Den fullstendige samsvarserklæringen (og sikkerhetsdatabladet hvis aktuelt) er tilgjengelig på og kan lastes ned via http://webshop. nedis.com Annen samsvarsrelatert informasjon er tilgjengelig ved å kontakte kundeservice for støtte:

via nettsted: http://www.nedis.com via e-post: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLAND

Vejledning til hurtig start

HDMI™-repeater

Yderligere oplysninger ndes i den udvidede manual online: ned.is/vrep3480at

VREP3480AT

Tilsigtet brug

Dette produkt VREP3480AT er udelukkende beregnet til at overføre et HDMI-signal mellem to HDMI-kabler gennem et Ethernet-kabel.

Page 13

Produktet er kun beregnet til indendørs brug. Dette produkt er ikke beregnet til professionel brug. Enhver modicering af produktet kan have konsekvenser for sikkerhed, garanti og korrekt funktion.

Specikationer

Produkt HDMI™-repeater

Varenummer VREP3480AT

Mål (l x b x h) 110 x 75 x 25 mm

Strømforsyning 12 VDC ; 2 A

Konnektorer på sender

Input HDMI Type A konnektor

Output Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarød understøttelse 20000 - 60000 Hz

Konnektorer på modtager

Input Ethernet (CAT 6, CAT 6a, CAT 7)

Output Ethernet (CAT 6, CAT 6a, CAT 7)

Infrarød understøttelse 20000 - 60000 Hz

Maks. understøttet videoformat

Andre understøttede videoformater

Understøttede lydformater LPCM ; DTS Digital, Dolby

HDMI-overensstemmelse HDMI 2.0

HDCP-overensstemmelse HDCP 1.4 / 2.2

Maks. overførselshastighed 18 Gb/s

Driftsmiljø

Driftstemperatur 0 °C - 40 °C

Driftsfugtighed 5 - 90% (ingen kondensering)

HDMI Type A konnektor

4K @ 60 Hz op til 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (inkl. DTS-HD og Dolby True HD)

Hoveddele (billede A)

1 Sender 2 Receiver 3 Strømforsyning

4 Infrarød transmitter 5 Infrarød receiver

Sikkerhedsinstruktioner

ADVARSEL

• Sørg for, at du har læst og forstået instruktionerne i dette dokument fuldt ud, før du installerer eller bruger produktet. Gem emballagen og dette dokument, så det sidenhen kan læses.

• Anvend kun produktet som beskrevet i denne vejledning.

• Brug kun den medfølgende strømforsyning.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift

straks et skadet eller defekt produkt.

• Tab ikke produktet og undgå at støde det.

• Dette produkt må kun vedligeholdes af en kvaliceret tekniker

pga. risikoen for elektrisk stød.

• Udsæt ikke produktet for vand eller fugt.

• Tilslut eller udtag ikke opladeren med våde hænder.

• Tag ikke strømforsyningen ud af kontakten ved at trække i

kablet. Tag altid fat i stikket for at trække det ud.

• Opbevar produktet og strømkablet utilgængeligt for børn under 8 år.

Forbindelsesdiagram (billedet B)

1. Se billedet B for et overblik over forbindelserne.

Overensstemmelseserklæring

Vi, NEDIS, som producenter, erklærer, at produktet VREP3480AT fra mærket Nedis, der er produceret i Kina, er blevet testet i henhold til alle relevante CE-standarder/forskrifter og har bestået alle test.

Den komplette Overensstemmelseserklæring ( + sikkerhedsdatablad, hvis relevant) kan ndes og downloades via http://webshop.nedis.com For andre overensstemmelsesrelaterede oplysninger, kontakt kundeservice for support:

via websted: http://www.nedis.com via e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLAND

Gyors beüzemelési útmutató

HDMI™ jelismétlő

További információért lásd a bővített online kézikönyvet: ned.is/vrep3480at

Tervezett felhasználás

Ez a VREP3480AT termék rendeltetésszerűen kizárólagosan HDMI jelek továbbítására használható két HDMI kábel között ethernet kábelen keresztül. A termék beltéri használatra készült. Ez a termék nem professzionális használatra készült. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Műszaki adatok

Termék HDMI™ jelismétlő

Cikkszám VREP3480AT

Méretek (h x sz x m) 110 x 75 x 25 mm

Áramellátás 12 VDC ; 2 A

Csatlakozók az adón

Bemenet HDMI A típusú csatlakozó

VREP3480AT

Page 14

Kimenet Ethernet (CAT 6, CAT 6a, CAT 7)

Infravörös támogatás 20000 - 60000 Hz

Csatlakozók a vevőn

Bemenet Ethernet (CAT 6, CAT 6a, CAT 7)

Kimenet Ethernet (CAT 6, CAT 6a, CAT 7)

Infravörös támogatás 20000 - 60000 Hz

Max. támogatott videoformátum

Egyéb támogatott videoformátumok

Támogatott hangformátum LPCM; DTS Digital, Dolby

HDMI megfelelőség HDMI 2.0

HDCP megfelelőség HDCP 1.4 / 2.2

Max. átviteli sebességmérték 18 Gb/s

Működési környezet

Üzemi hőmérséklet 0 °C - 40 °C

Üzemi páratartalom 5 - 90% (páralecsapódás nélkül)

HDMI A típusú csatlakozó

4K 60 Hz-en, 60 m-ig

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (beleértve DTS-HD és Dolby True HD)

Fő alkatrészek (A kép)

1 Adó 2 Vevő 3 Áramellátás

4 Infravörös adó 5 Infravörös vevő

Biztonsági utasítások

FIGYELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Csak a kapott tápegységet használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A

sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az

áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

• Ne csatlakoztassa vagy húzza ki a töltőt nedves kézzel.

• Ne a kábelnél fogva húzza ki a tápegységet. Mindig fogja meg a

dugót, és húzza ki.

• Tartsa a terméket és a tápkábelt 8 évnél atalabb gyermekektől távol.

Csatlakozási rajz (B kép)

1. A csatlakoztatás áttekintését lásd a B képen.

Megfelelőségi nyilatkozat

A NEDIS mint a gyártó kijelentjük, hogy Kína területén gyártott VREP3480AT márkájú Nedis terméket az összes releváns CEszabvány/ -szabályozás szerint teszteltük, és megfelelt azoknak.

A teljes megfelelőségi nyilatkozat (+ anyagbiztonsági adatlap, ha van) megtalálható és letölthető a következő weboldalról: http:// webshop.nedis.com Egyéb megfelelőségre vonatkozó információkért vegye fel a kapcsolatot ügyfélszolgálatunkkal:

weboldalunkon: http://www.nedis.com e-mailben: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLANDIA

Przewodnik Szybki start

Wzmacniacz sygnału HDMI™

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/vrep3480at

VREP3480AT

Przeznaczenie

Ten produkt VREP3480AT jest przeznaczony wyłącznie do przesyłania sygnału HDMI między dwoma kablami HDMI za pośrednictwem kabla Ethernet. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Produkt nie jest przeznaczony do profesjonalnego użytku. Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specykacja

Produkt Wzmacniacz sygnału HDMI™

Numer katalogowy VREP3480AT

Wymiary (dł. x szer. x wys.) 110 x 75 x 25 mm

Zasilanie 12 VDC ; 2 A

Złącza po stronie nadajnika

Wejście Złącze HDMI typu A

Wyjście Ethernet (CAT 6, CAT 6a, CAT 7)

Obsługa podczerwieni 20000 - 60000 Hz

Złącza po stronie odbiornika

Wejście Ethernet (CAT 6, CAT 6a, CAT 7)

Wyjście Ethernet (CAT 6, CAT 6a, CAT 7)

Obsługa podczerwieni 20000 - 60000 Hz

Maks. obsługiwany format wideo

Złącze HDMI typu A

4K @ 60 Hz do 60 m

Page 15

Inne obsługiwane formaty wideo

Obsługiwany format audio LPCM ; DTS Digital, Dolby

Zgodność z HDMI HDMI 2.0

Zgodność z HDCP HDCP 1.4 / 2.2

Maks. szybkość przesyłania 18 Gb/s

Środowisko operacyjne

Temperatura robocza 0 °C - 40 °C

Wilgotność środowiska pracy 5 - 90% (bez kondensacji)

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (w tym DTS-HD i Dolby True HD)

Główne części (rysunek A)

1 Nadajnik 2 Odbiornik 3 Zasilanie

4 Nadajnik podczerwieni 5 Odbiornik podczerwieni

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.

• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.

• Używaj wyłącznie zasilacza znajdującego się w zestawie.

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona

lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez

wykwalikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Nie podłączaj ani nie odłączaj ładowarki mokrymi rękoma.

• Nie odłączaj zasilacza, ciągnąc za kabel. Zawsze należy chwycić

wtyczkę i pociągnąć ją.

• Produkt i przewód zasilający należy przechowywać poza zasięgiem dzieci, które nie ukończyły 8 roku życia.

Schemat połączeń (rysunek B)

1. Przegląd połączeń – patrz rysunek B.

Deklaracja zgodności

Firma NEDIS będąca producentem wyrobu VREP3480AT marki Nedis wyprodukowanego w Chinach oświadcza, że wyrób ten został przetestowany zgodnie ze wszystkimi właściwymi normami / przepisami CE oraz że przeszedł pomyślnie wszystkie testy.

Pełna treść deklaracji zgodności (wraz z kartą charakterystyki, jeśli dotyczy) jest dostępna na stronie http://webshop.nedis.com Więcej informacji na temat zgodności z przepisami można uzyskać, kontaktując się z działem obsługi klienta:

strona www: http://www.nedis.com e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLANDIA

Οδηγός γρήγορης εκκίνησης

Αναμεταδότης HDMI™

Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/vrep3480at

Προοριζόμενη χρήση

Αυτό το προϊόν VREP3480AT προορίζεται αποκλειστικά για να μεταφέρει ένα HDMI σήμα ανάμεσα σε δύο HDMI καλώδια μέσω ενός Ethernet καλωδίου. Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο. Το προϊόν δεν προορίζεται για επαγγελματική χρήση. Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Χαρακτηριστικά

Προϊόν Αναμεταδότης HDMI™

Αριθμός είδους VREP3480AT

Διαστάσεις (μ x π x υ) 110 x 75 x 25 mm

Τροφοδοσία ρεύματος 12 VDC ; 2 A

Ακροδέκτες στον πομπό

Είσοδος Ακροδέκτης HDMI Τύπου A

Έξοδος Ethernet (CAT 6, CAT 6a, CAT 7)

Υπέρυθρη υποστήριξη 20000 - 60000 Hz

Ακροδέκτες στον δέκτη

Είσοδος Ethernet (CAT 6, CAT 6a, CAT 7)

Έξοδος Ethernet (CAT 6, CAT 6a, CAT 7)

Υπέρυθρη υποστήριξη 20000 - 60000 Hz

Μεγ. υποστηριζόμενη μορφή βίντεο

Άλλες υποστηριζόμενες μορφές βίντεο

Υποστηριζόμενη μορφή ήχου LPCM ; DTS Ψηφιακός, Dolby

HDMI Συμβατότητα HDMI 2.0

HDCP Συμβατότητα HDCP 1.4 / 2.2

Μεγ. ρυθμός μεταφοράς 18 Gb/s

Περιβάλλον λειτουργίας

Θερμοκρασία λειτουργίας 0 °C - 40 °C

Υγρασία λειτουργίας 5 - 90% (χωρίς συμπύκνωση)

Ακροδέκτης HDMI Τύπου A

4K @ 60 Hz έως 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Ψηφιακός (συμπερ. DTS-HD και Dolby True HD)

VREP3480AT

Page 16

Κύρια μέρη (εικόνα A)

1 Πομπός 2 Δέκτης 3 Τροφοδοσία ρεύματος

4 Πομπός υπερύθρων 5 Δέκτης υπερύθρων

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και το κείμενο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.

• Χρησιμοποιήστε μόνο την παρεχόμενη τροφοδοσία ρεύματος.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει

ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του

προϊόντος πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Μην συνδέετε ή αποσυνδέετε το φορτιστή με υγρά χέρια.

• Μην αποσυνδέετε την τροφοδοσία ρεύματος τραβώντας από το

καλώδιο. Να κρατάτε πάντα γερά το φις και να τραβάτε.

• Διατηρήστε το προϊόν και το καλώδιο ρεύματος μακριά από παιδιά κάτω των 8 χρονών.

Διάγραμμα σύνδεσης (εικόνα B)

1. Βλέπε εικόνα B για μια επισκόπηση της συναρμολόγησης.

Δήλωση συμμόρφωσης

Εμείς, η NEDIS, ως κατασκευαστής, δηλώνουμε ότι το προϊόν VREP3480AT της εταιρείας Nedis, που παράγεται στην Κίνα, δοκιμάστηκε σύμφωνα με όλα τα σχετικά πρότυπα και τους κανονισμούς Ευρωπαϊκής Συμμόρφωσης (CE) και πέρασε όλους τους ελέγχους.

Η πλήρης δήλωση συμμόρφωσης ( + το φυλλάδιο ασφαλείας εφόσον είναι διαθέσιμο ) είναι διαθέσιμη και με δυνατότητα λήψης στη διεύθυνση http://webshop.nedis.com Για άλλες πληροφορίες σχετικές με θέματα συμμόρφωσης, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών μας για υποστήριξη:

μέσω της τοποθεσίας web: http://www.nedis.com μέσω e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS

Rýchly návod

Opakovač HDMI™

Viac informácií nájdete v rozšírenom návode online:ned. is/vrep3480at

VREP3480AT

Určené použitie

Tento výrobok VREP3480AT je výhradne určený na prenos signálu HDMI medzi dvoma káblami HDMI prostredníctvom ethernetového kábla. Výrobok je určený len na použitie vo vnútri. Tento výrobok nie je určený na profesionálne použitie. Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie.

Technické údaje

Produkt Opakovač HDMI™

Číslo výrobku VREP3480AT

Rozmery (D x Š x V) 110 x 75 x 25 mm

Napájanie 12 VDC ; 2 A

Konektory na vysielači

Vstup Konektor HDMI typu A

Výstup Ethernet (CAT 6, CAT 6a, CAT 7)

Podpora infračerveného lúča 20000 - 60000 Hz

Konektory na prijímači

Vstup Ethernet (CAT 6, CAT 6a, CAT 7)

Výstup Ethernet (CAT 6, CAT 6a, CAT 7)

Podpora infračerveného lúča 20000 - 60000 Hz

Max. podporovaný obrazový formát

Ďalšie podporované obrazové formáty

Podporovaný zvukový formát LPCM ; DTS Digital, Dolby

Kompatibilita s HDMI HDMI 2.0

Kompatibilita s HDCP HDCP 1.4 / 2.2

Max. prenosová rýchlosť 18 Gb/s

Prevádzkové prostredie

Prevádzková teplota 0 °C - 40 °C

Prevádzková vlhkosť 5 - 90 % (bez kondenzácie)

Konektor HDMI typu A

4K pri 60 Hz až do 60 m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (vrátane DTS-HD a Dolby True HD)

Hlavné časti (obrázok A)

1 Vysielač 2 Prijímač 3 Napájanie

4 Infračervený vysielač 5 Infračervený prijímač

Page 17

Bezpečnostné pokyny

VAROVANIE

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť všetky pokyny v tomto dokumente. Uchovajte obal a tento dokument pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto dokumente.

• Používajte len dodané napájanie.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná.

Poškodený alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Servis tohto výrobku môže vykonávať len kvalikovaný technik,

aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.

• Výrobok nevystavujte vode alebo vlhkosti.

• Nabíjačku nepripájajte ani neodpájajte od elektrickej zásuvky

mokrými rukami.

• Napájanie neodpájajte od elektrickej zásuvky ťahaním kábla. Vždy chyťte zástrčku a vytiahnite ju.

• Výrobok a napájací kábel uchovávajte mimo dosahu detí mladších ako 8 rokov.

Schéma zapojenia (obrázok B)

1. Prehľad pripojenia nájdete uvedený na obrázku B.

Vyhlásenie ozhode

My, spoločnosť NEDIS, ako výrobca prehlasujeme, že výrobok VREP3480AT značky Nedis vyrobený v Číne bol testovaný podľa všetkých príslušných noriem / predpisov CE a prešiel všetkými testami.

Kompletné vyhlásenie o zhode ( + bezpečnostný list, ak je k dispozícii) je možné nájsť a stiahnuť na http://webshop.nedis.com Ak chcete získať ďalšie informácie, obráťte sa, prosím, na zákaznícky servis:

prostredníctvom webovej stránky: http://www.nedis.com e -mailom: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDSKO

Rychlý návod

HDMI™ opakovač

Více informací najdete v rozšířené příručce online: ned. is/vrep3480at

VREP3480AT

Zamýšlené použití

Tento výrobek VREP3480AT je určen výhradně kpřenášení signálu HDMI mezi dvěma kabely HDMI pomocí ethernetového kabelu. Tento výrobek je určen výhradně k použití ve vnitřních prostorách. Tento výrobek není určen kprofesionálnímu použití. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt HDMI™ opakovač

Číslo položky VREP3480AT

Rozměry (D × Š × V) 110 x 75 x 25 mm

Zdroj napájení 12 VDC ; 2 A

Konektory na vysílací straně

Vstup Konektor HDMI typA

Výstup Ethernet (CAT 6, CAT 6a, CAT 7)

Infračervená podpora 20000 - 60000 Hz

Konektory na přijímací straně

Vstup Ethernet (CAT 6, CAT 6a, CAT 7)

Výstup Ethernet (CAT 6, CAT 6a, CAT 7)

Infračervená podpora 20000 - 60000 Hz

Max. podporovaný formát videa

Další podporované formáty videa

Podporované zvukové formáty

HDMI standard HDMI 2.0

HDCP standard HDCP 1.4 / 2.2

Max. přenosová rychlost 18 Gb/s

Provozní prostředí

Provozní teplota 0 °C - 40 °C

Provozní vlhkost 5–90% (bez kondenzace)

Konektor HDMI typA

4K při 60Hz až na 60m

480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

LPCM ; DTS Digital, Dolby Digital (včetně DTS-HD a Dolby True HD)

Hlavní části (obrázek A)

1 Odesílatel 2 Příjemce 3 Zdroj napájení

4 Infračervený vysílač 5 Infračervený přijímač

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.

• Používejte vždy pouze přiložený napájecí zdroj.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo

vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Servisní zásahy na tomto výrobku smí provádět pouze

kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.

Page 18

• Nevystavujte výrobek působení vody ani vlhkosti.

• Nabíječku nezapojujte/neodpojujte mokrýma rukama.

• Napájecí zdroj neodpojujte taháním za kabel. Zástrčku vždy

uchopte a vytáhněte.

• Výrobek a napájecí kabel uchovávejte mimo dosah dětí mladších 8 let.

Schéma zapojení (obrázek B)

1. Přehled zapojení je uveden na obrázku B.

Prohlášení o shodě

My, společnost NEDIS, jako výrobce prohlašujeme, že produkt VREP3480AT od značky Nedis, který byl vyroben v Číně, byl testován podle všech standardů a omezení CE a všechny testy splnil.

Úplné prohlášení o shodě (+ bezpečnostní listy, jsou-li použitelné) je možné najít a stáhnout prostřednictvím webu http://webshop. nedis.com Chcete-li získat informace o shodě, kontaktujte naše oddělení služeb zákazníkům:

Webové stránky: http://www.nedis.com E-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NIZOZEMSKO

Ghid rapid de inițiere

Repetitor HDMI™

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/vrep3480at

VREP3480AT

Utilizare preconizată

Acest produs VREP3480AT este proiectat exclusiv pentru transferul de semnal HDMI între două cabluri HDMI printr-un cablu Ethernet. Produsul este destinat exclusiv pentru utilizare în interior. Produsul nu este destinat utilizării profesionale. Orice modicare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specicaţii

Produs Repetitor HDMI™

Numărul articolului VREP3480AT

Dimensiuni (L x l x h) 110 x 75 x 25 mm

Alimentare electrică 12 VDC ; 2 A

Conectori pe emițător

Intrare Conector HDMI Tip A

Ieșire Ethernet (CAT 6, CAT 6a, CAT 7)

Suport infraroșu 20000 - 60000 Hz

Conector HDMI Tip A

Conectori pe receptor

Intrare Ethernet (CAT 6, CAT 6a, CAT 7)

Ieșire Ethernet (CAT 6, CAT 6a, CAT 7)

Suport infraroșu 20000 - 60000 Hz

Format video max. acceptat 4K @ 60 Hz până la 60 m

Alte formate video acceptate 480i / 480p / 576i / 576p / 720p

Formate audio acceptate LPCM ; DTS Digital, Dolby

Conformitate HDMI HDMI 2.0

Conformitate HDCP HDCP 1.4 / 2.2

Viteza max. de transfer 18 Gb/s

Mediu de exploatare

Temperatură de funcționare 0 °C - 40 °C

Umiditate de funcționare 5 - 90% (fără condensare)

Conector HDMI Tip A

/ 1080i / 1080p / 2K @ 60 Hz / 4K @ 30 Hz / 4K @ 60 Hz

Digital (inclusiv DTS-HD și Dolby True HD)

Piese principale (imagine A)

1 Expeditor 2 Destinatar 3 Alimentare electrică

4 Emițător infraroșu 5 Receptor infraroșu

Instrucțiuni de siguranță

AVERTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest document.

• Folosiți numai sursa de alimentare furnizată.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă.

Înlocuiți imediat produsul deteriorat sau defect.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Service-ul asupra acestui produs poate  realizat doar de către

un tehnician calicat pentru întreținere, pentru a reduce riscul de electrocutare.

• Nu expuneți produsul la apă sau umezeală.

• Nu conectați sau deconectați de la priză încărcătorul dacă aveți

mâinile ude.

• Nu deconectați sursa de alimentare trâgând de cablu. Apucați întotdeauna ștecherul și trageți de acesta.

• Nu lăsați produsul și cablul electric la îndemâna copiilor cu vârsta mai mică de 8 ani.

Conectarea diagramei (imagine B)

1. A se vedea imaginea B pentru o prezentare generală a conexiunii.

Page 19

Declarație de conformitate

Noi, NEDIS, în calitate de producător, declarăm că produsul VREP3480AT al mărcii Nedis, a fabricat în China, a fost testat în conformitate cu toate standardele/reglementările CE relevante şi au trecut toate testele.

Declaraţia de conformitate completă ( + şa de date de siguranţă dacă se aplică) poate  găsită şi descărcată de pe http://webshop. nedis.com Pentru alte informaţii privind conformitatea, contactaţi serviciul clienţi pentru asistenţă:

prin site-ul web: http://www.nedis.com prin e-mail: [email protected] NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, OLANDA

Page 20

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch The Netherlands 03/22
