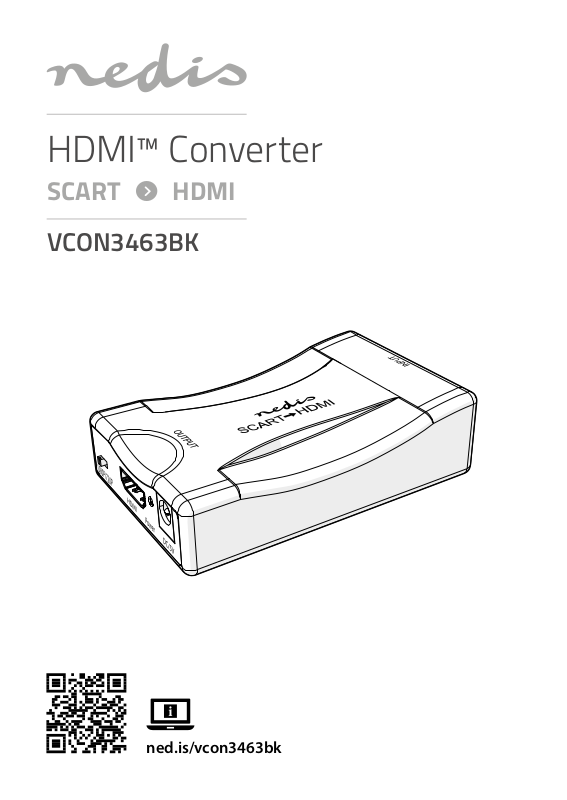

Nedis VCON3463BK User guide

HDMI™ Converter

SCART HDMI

VCON3463BK

ned.is/vcon3463bk

Quick start guide 4

a

Kurzanleitung 6

c

Guide de démarrage rapide 8

b

Snelstartgids 10

d

Guida rapida all’avvio 13

j

Guía de inicio rápido 15

h

Guia de iniciação rápida 17

i

Snabbstartsguide 19

e

Pika-aloitusopas 22

g

Hurtigguide 24

f

Vejledning til hurtig start 26

2

Gyors beüzemelési útmutató 28

k

Przewodnik Szybki start 30

n

Οδηγό γρήγορη εκκίνηση 33

x

Rýchly návod 35

1

Rychlý návod 37

l

Ghid rapid de iniiere 39

y

A

3
1
2

4

5

6

Quick start guide

a

HDMI™ Converter VCON3463BK

For more information see the extended manual online:

ned.is/vcon3463bk

Intended use

The VCON3463BK is an SCART to HDMI converter.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for safety, warranty
and proper functioning.

Specications

Product HDMI™ Converter
Article number VCON3463BK
Dimensions (w x h x d) 58.4 x 25 x 88.5 mm
Weight 60 g
USB power cable output 5 VDC ; 1 A
Max working current 350 mA
SCART input PAL, NTSC3.58 NTSC4.43 SECAM, PAL/M,

HDMI output 1080p / 720p
Max HDMI output cable length ≤ 7 m AWG26 HDMI standard cable
Max SCART input cable length ≤ 8 m AWG26 SCART standard cable
Operating temperature -10 °C – 55 °C
Storage temperature -20 °C – 60 °C
Operating humidity 10 - 90% RH (no condensation)
Storage humidity 5 - 95% RH (no condensation)

PAL/N

4

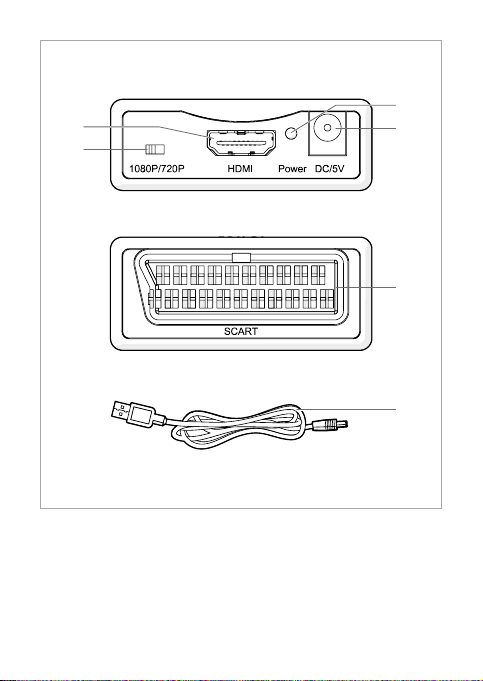

Main parts (image A)



HDMI output



Output resolution switch



Power indicator LED



Power supply port



SCART input



USB power cable

Safety instructions

WARNING

-

• Ensure you have fully read and understood the instructions in this document
before you install or use the product. Keep the packaging and this document
for future reference.

• Only use the product as described in this manual.

• Do not use a damaged product.

• Do not expose the product to direct sunlight, naked ames or heat.

• Do not expose the product to water or moisture.

• Place the product on a stable and at surface.

• Do not drop the product and avoid bumping.

• Do not open the product.

• Keep the product out of reach from children.

• Do not unplug the product by pulling on the cable. Always grasp the plug

and pull.

• Only handle the product with dry hands. Handling with wet hands might
cause an electric shock.

• Unplug the product if you do not plan on using the product for an extended
period of time.

• Only use the provided power cable.

Installing the product

1. Plug a SCART cable (not included) from your source device into the SCART
input .

2. Plug an HDMI cable (not included) from the HDMI output A
display.

3. Plug the USB power cable A

6

4. Insert A

into the USB port of your TV or with a USB power adapter in a
power outlet.
The power indicator LED A3 lights up.

4

6

into the power supply port A4.

1

into your

5

Using the product

• Use the output resolution switch to switch the output between 1080p and

720p.

Kurzanleitung

c

HDMI™-Wandler VCON3463BK

Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/vcon3463bk

Bestimmungsgemäße Verwendung

Der VCON3463BK ist ein SCART-zu-HDMI-Wandler.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.

Spezikationen

Produkt HDMI™-Wandler
Artikelnummer VCON3463BK
Maße (b x h x t) 58,4 x 25 x 88,5 mm
Gewicht 60 g
USB-Stromkabelausgang 5 VDC ; 1 A
Max. Betriebsstrom 350 mA
SCART Eingang PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI-Ausgang 1080p / 720p
Maximale Länge

HDMI-Ausgangskabel
Maximale Länge

SCART-Eingangskabel

PAL/N

≤ 7 m AWG26 HDMI-Standardkabel

≤ 8 m AWG26 SCART-Standardkabel

6

Betriebstemperatur -10 °C – 55 °C
Lagertemperatur -20 °C – 60 °C
Betriebsfeuchtigkeit 10 - 90% rel. Feuchte (keine

Lagerfeuchtigkeit 5 - 95% rel. Feuchte (keine Kondensation)

Kondensation)

Hauptbestandteile (Abbildung A)



HDMI-Ausgang



Ausgabeauösungsschalter



Betriebsanzeige-LED



Stromversorgungsanschluss



SCART Eingang



USB-Stromkabel

Sicherheitshinweise

WARNUNG

-

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument
vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren
oder verwenden. Heben Sie die Verpackung und dieses Dokument zum
späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.

• Verwenden Sie keinesfalls ein beschädigtes Produkt.

• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, oenen

Flammen oder Hitze aus.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Önen Sie das Produkt nicht.

• Halten Sie das Produkt stets von Kindern fern.

• Ziehen Sie das Produkt niemals am Kabel aus der Steckdose. Halten Sie

immer den Stecker fest und ziehen Sie daran.

• Fassen Sie das Produkt nur mit trockenen Händen an. Hantieren mit nassen
Händen kann einen elektrischen Schlag verursachen.

• Trennen Sie das Produkt von der Stromversorgung, wenn Sie es für längere
Zeit nicht benutzen wollen.

• Verwenden Sie nur das mitgelieferte Stromkabel.

7

Installation des Produkts

1. Verbinden Sie ein SCART-Kabel (nicht mitgeliefert) mit Ihrem Quellgerät und
mit dem SCART-Eingang .

2. Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) mit dem HDMI-Ausgang

1

A

und Ihrem Anzeigegerät.

3. Stecken Sie das USB-Kabel A

4. Stecken Sie A
USB-Netzteil in eine Steckdose.
Die Betriebsanzeige-LED A3 leuchtet auf.

4

6

6

in den USB-Anschluss Ihres Fernsehgeräts oder mit einem

in den Stromversorgungsanschluss A4.

Verwenden des Produkts

• Verwenden Sie den Ausgabeauösungsschalter , um die Ausgabe zwischen

1080p und 720p umzuschalten.

Guide de démarrage rapide

b

Convertisseur HDMI™ VCON3463BK

Pour plus d'informations, consultez le manuel détaillé en
ligne : ned.is/vcon3463bk

Utilisation prévue

Le VCON3463BK est un convertisseur Péritel vers HDMI.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.

Spécications

Produit Convertisseur HDMI™
Article numéro VCON3463BK
Dimensions (l x h x p) 58,4 x 25 x 88,5 mm
Poids 60 g

8

Sortie pour câble d’alimentation
USB

Courant de fonctionnement
maxi

Entrée péritel PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Sortie HDMI 1080p / 720p
Longueur maximale du câble de

sortie HDMI
Longueur maximale du câble

d'entrée Péritel
Température fonctionnement -10 °C – 55 °C
Température de stockage -20 °C – 60 °C
Humidité en fonctionnement 10 - 90 % HR (sans condensation)
Humidité de stockage 5 - 95 % HR (sans condensation)

5 VDC ; 1 A

350 mA

PAL/N

Câble standard HDMI AWG26 ≤ 7 m

Câble standard Péritel AWG26 ≤ 8 m

Pièces principales (image A)



Sortie HDMI



Commutateur de résolution de
sortie



Voyant LED d'alimentation



Port d'alimentation



Entrée péritel



Câble d'alimentation USB

Consignes de sécurité

AVERTISSEMENT

-

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce
document avant d'installer ou d'utiliser le produit. Conservez l'emballage et
le présent document pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent manuel.

• Ne pas installer ou utiliser un appareil endommagé.

• N'exposez pas le produit aux rayons directs du soleil, aux ammes ou à la

chaleur.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Placez le produit sur une surface stable et plane.

9

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas ouvrir le produit.

• Gardez le produit hors de portée des enfants.

• Ne débranchez pas le produit en tirant sur le câble. Saisissez toujours la che

et tirez.

• Manipulez le produit uniquement avec des mains sèches. La manipulation
avec des mains mouillées peut provoquer un choc électrique.

• Débranchez le produit si vous ne prévoyez pas d'utiliser le produit pendant
une période prolongée.

• Utilisez uniquement le câble d’alimentation fourni.

Installer le produit

1. Branchez un câble Péritel (non inclus) depuis votre appareil source sur
l'entrée Péritel .

2. Branchez un câble HDMI (non inclus) depuis la sortie HDMI A
écran.

3. Branchez le câble d’alimentation USB A

4. Insérez A

6

secteur USB dans une prise de courant.
Le voyant LED d'alimentation A3 s'allume.

4

dans le port USB de votre téléviseur ou avec un adaptateur

6

dans le port d’alimentation A4.

1

sur votre

Utiliser le produit

• Utilisez le commutateur de résolution de sortie pour commuter la sortie

entre 1080p et 720p.

Snelstartgids

d

HDMI™-omvormer VCON3463BK

Zie voor meer informatie de uitgebreide handleiding
online: ned.is/vcon3463bk

Bedoeld gebruik

De VCON3463BK is een SCART naar HDMI-omvormer.

10

Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie
en correcte werking.

Specicaties

Product HDMI™-omvormer
Artikelnummer VCON3463BK
Afmetingen (b x h x d) 58,4 x 25 x 88,5 mm
Gewicht 60 g
Uitgang USB-stroomkabel 5 VDC ; 1 A
Maximale werkstroom 350 mA
SCART-ingang PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI uitgang 1080p / 720p
Maximale lengte van de

HDMI-uitgangskabel
Maximale lengte van de

SCART-ingangskabel
Bedrijfstemperatuur -10 °C – 55 °C
Opslagtemperatuur -20 °C – 60 °C
Operationele vochtigheid 10 - 90% RH (geen condensatie)
Opslagvochtigheid 5 - 95% RH (geen condensatie)

PAL/N

≤ 7 m AWG26 HDMI standaardkabel

≤ 8 m AWG26 SCART standaardkabel

Belangrijkste onderdelen (afbeelding A)



HDMI uitgang



Schakelaar voor uitgangsresolutie



Voedingsindicatie LED



Voedingspoort



SCART-ingang



USB-stroomkabel

11

Veiligheidsvoorschriften

WAARSCHUWING

-

• Zorg ervoor dat u de instructies in dit document volledig gelezen en
begrepen heeft voordat u het product installeert of gebruikt. Bewaar de
verpakking en dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals beschreven in deze handleiding.

• Neem een beschadigd product niet in gebruik.

• Stel het product niet bloot aan direct zonlicht, open vuur of hitte.

• Stel het product niet bloot aan water of vocht.

• Plaats het product op een stabiele en vlakke ondergrond.

• Laat het product niet vallen en voorkom stoten.

• Open het product niet.

• Houd het product buiten bereik van kinderen.

• Trek de stekker niet uit het stopcontact door aan de kabel te trekken. Pak

altijd de stekker vast en trek eraan.

• Raak het product alleen met droge handen aan. Aanraken met natte handen
kan een elektrische schok veroorzaken.

• Haal de stekker uit het stopcontact als u het product gedurende langere tijd
niet gebruikt.

• Gebruik alleen het meegeleverde netsnoer.

Het product installeren

1. Sluit een SCART-kabel (niet meegeleverd) van uw bron-apparaat aan op de
SCART-ingang .

2. Sluit een HDMI-kabel (niet meegeleverd) van de HDMI-uitgang A
uw display.

3. Steek de USB-stroomkabel A

6

4. Steek A

in de USB-poort van uw tv of met een USB-stroomadapter in een
stopcontact.
Het stroomindicatorlampje A3 gaat branden.

4

6

in de voedingspoort A4.

1

aan op

Het product gebruiken

• Gebruik de uitgangsresolutie schakelaar om de uitgang te schakelen tussen

1080p en 720p.

12

Guida rapida all’avvio

j

Convertitore HDMI™ VCON3463BK

Per maggiori informazioni vedere il manuale esteso online:

ned.is/vcon3463bk

Uso previsto

VCON3463BK è un convertitore da SCART a HDMI.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare conseguenze per la
sicurezza, la garanzia e il corretto funzionamento.

Speciche

Prodotto Convertitore HDMI™
Numero articolo VCON3463BK
Dimensioni (l x a x p) 58,4 x 25 x 88,5 mm
Peso 60 g
Uscita del cavo di alimentazione

USB
Corrente max. d’esercizio 350 mA
Ingresso SCART PAL, NTSC3.58 NTSC4,43 SECAM, PAL/M,

Uscita HDMI 1080p / 720p
Lunghezza massima del cavo di

uscita HDMI
Lunghezza massima del cavo di

ingresso SCART
Temperatura di funzionamento -10 °C – 55 °C
Temperatura di conservazione -20 °C – 60 °C
Umidità d’esercizio 10 - 90% RH (senza condensa)
Umidità di stoccaggio 5 - 95% RH (senza condensa)

5 VDC ; 1 A

PAL/N

≤ 7 m AWG26 cavo standard HDMI

≤ 8 m AWG26 cavo standard SCART

13

Parti principali (immagine A)



Uscita HDMI



Interruttore risoluzione in uscita



Spia LED di alimentazione



Porta di alimentazione



Ingresso SCART



Cavo di alimentazione USB

Istruzioni di sicurezza

ATTENZIONE

-

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel
documento prima di installare o utilizzare il prodotto. Conservare la
confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente manuale.

• Non utilizzare un prodotto danneggiato.

• Non esporre il prodotto alla luce diretta del sole, a amme libere o al calore.

• Non esporre il prodotto all’acqua o all’umidità.

• Posizionare il prodotto su una supercie piana e stabile.

• Non far cadere il prodotto ed evitare impatti.

• Non aprire il prodotto.

• Tenere il prodotto lontano dalla portata dei bambini.

• Non scollegare il prodotto tirandolo per il cavo. Aerrare sempre la presa e

tirare.

• Maneggiare il prodotto solo con le mani asciutte. Se viene maneggiato con le
mani bagnate può causare scosse elettriche.

• Scollegare il prodotto se non si intende utilizzarlo per un periodo prolungato
di tempo.

• Utilizzare esclusivamente il cavo di alimentazione in dotazione.

Installazione del prodotto

1. Inserire un cavo SCART (non incluso) dal dispositivo sorgente all’ingresso
SCART .

2. Inserire un cavo HDMI (non incluso) dall’uscita HDMI A

3. Collegare il cavo di alimentazione USB A

4. Inserire A

6

servendosi di un adattatore USB.
La spia LED di alimentazione A3 si accende.

4

nella porta USB della propria TV o in un’uscita di alimentazione

6

1

alla porta di alimentazione A4.

nel proprio display.

14

Utilizzo del prodotto

• Utilizzare l’interruttore della risoluzione di uscita per cambiare l’uscita fra

1080p e 720p.

Guía de inicio rápido

h

Convertidor HDMI™ VCON3463BK

Para más información, consulte el manual ampliado en
línea: ned.is/vcon3463bk

Uso previsto por el fabricante

VCON3463BK es un convertidor de SCART a HDMI.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener consecuencias para la
seguridad, la garantía y el funcionamiento adecuado.

Especicaciones

Producto Convertidor HDMI™
Número de artículo VCON3463BK
Dimensiones (an. x al. x fo.) 58,4 x 25 x 88,5 mm
Peso 60 g
Toma de cable de alimentación

USB
Corriente de trabajo máxima 350 mA
Entrada SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Salida HDMI 1080p / 720p
Longitud del cable de salida

HDMI máx.

5 VDC ; 1 A

PAL/N

Cable estándar HDMI de ≤7 m AWG26

15

Longitud del cable de entrada
SCART máx.

Temperatura de funcionamiento -10 °C - 55 °C
Temperatura de almacenaje -20 °C - 60 °C
Humedad de funcionamiento 10 - 90% HR (sin condensación)
Humedad de almacenamiento 5 - 95% HR (sin condensación)

Cable estándar SCART de ≤8 m AWG26

Partes principales (imagen A)



Salida HDMI



Interruptor de resolución de salida



Indicador LED de alimentación



Puerto del suministro de corriente



Entrada SCART



Cable de alimentación USB

Instrucciones de seguridad

ADVERTENCIA

-

• Asegúrese de que ha leído y entendido completamente las instrucciones en
este documento antes de instalar o utilizar el producto. Guarde el embalaje y
este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este manual.

• Nunca utilice un producto dañado.

• No exponga el producto a la luz solar directa, a llamas abiertas ni al calor.

• No exponga el producto al agua o a la humedad.

• Coloque el producto en una supercie estable y plana.

• No deje caer el producto y evite que sufra golpes.

• No abra el producto.

• Mantenga el producto fuera del alcance de los niños.

• No desenchufe el producto tirando del cable. Sujete siempre el enchufe y tire

de él.

• Maneje el producto solo con las manos secas. Tocarlo con las manos
húmedas puede causar una descarga eléctrica.

• Desenchufe el producto si no tiene previsto utilizar el producto durante un
período de tiempo prolongado.

• Utilice solamente el cable de alimentación suministrado.

16

Cómo instalar el producto

1. Enchufe un cable SCART (no incluido) desde su dispositivo fuente a la
entrada SCART .

2. Enchufe un cable HDMI (no incluido) desde la salida HDMI A

3. Enchufe el cable de alimentación USB A

4. Introduzca A

4

eléctrica A

adaptador de alimentación, en una toma de corriente.
El indicador LED de encendido A3 se ilumina.

4

.

6

en el puerto USB de su televisor o, con ayuda de un

6

al puerto de alimentación

1

a su pantalla.

Uso del producto

• Utilice el interruptor de resolución de salida para alternar la salida entre

1080p y 720p.

Guia de iniciação rápida

i

Conversor HDMI™ VCON3463BK

Para mais informações, consulte a versão alargada do
manual on-line: ned.is/vcon3463bk

Utilização prevista

O VCON3463BK é um conversor SCART para HDMI.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em termos de
segurança, garantia e funcionamento adequado.

Especicações

Produto Conversor HDMI™
Número de artigo VCON3463BK
Dimensões (l x a X p) 58,4 x 25 x 88,5 mm
Peso 60 g

17

Saída cabo de alimentação USB 5 VDC ; 1 A
Corrente de funcionamento

máx.
Entrada SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Saída HDMI 1080p / 720p
Comprimento máximo do cabo

de saída HDMI
Comprimento máximo do cabo

de entrada SCART
Temperatura de funcionamento -10 °C – 55 °C
Temperatura de armazenamento -20 °C – 60 °C
Humidade de funcionamento 10 - 90% HR (sem condensação)
Humidade de armazenamento 5 - 95% HR (sem condensação)

350 mA

PAL/N

Cabo HDMI standard ≤ 7 m AWG26

Cabo SCART standard ≤ 8 m AWG26

Peças principais (imagem A)



Saída HDMI



Interruptor de resolução de saída



LED indicador de corrente



Porta de alimentação



Entrada SCART



Cabo de alimentação USB

Instruções de segurança

AVISO

-

• Certique-se de que leu e compreendeu as instruções deste documento na
íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este
documento para referência futura.

• Utilize o produto apenas conforme descrito neste manual.

• Não utilize um produto danicado.

• Não exponha o produto à luz solar direta, chamas expostas ou calor.

• Não exponha o produto à água ou humidade.

• Coloque o produto sobre uma superfície estável e plana.

• Não deixe cair o produto e evite impactos.

• Não abra o produto.

• Mantenha o produto fora do alcance das crianças.

18

• Não desligue o produto da tomada puxando o cabo. Segure sempre pela
cha e puxe.

• Apenas manuseie o produto com as mãos secas. O manuseamento com as
mãos húmidas pode provocar choque elétrico.

• Desligue o produto caso preveja não utilizar o produto durante um período
prolongado.

• Utilize apenas o cabo de alimentação fornecido.

Instalação do produto

1. Ligue um cabo SCART (não incluído) do seu dispositivo fonte à entrada
SCART .

2. Ligue um cabo HDMI (não incluído) da saída HDMI A

3. Ligue o cabo de alimentação USB A

4

A

.

6

4. Insira A

na porta USB do seu televisor ou numa tomada elétrica com um
adaptador de cabo USB.
O LED indicador de potência correspondente A3 acende.

4

6

na porta da fonte de alimentação

1

ao seu monitor.

Utilização do produto

• Utilize o interruptor de resolução de saída para alternar a saída entre 1080p e

720p.

Snabbstartsguide

e

HDMI™-omvandlare VCON3463BK

För ytterligare information, se den utökade manualen
online: ned.is/vcon3463bk

Avsedd användning

VCON3463BK är en SCART till HDMI-omvandlare.
Denna produkt är endast avsedd för användning inomhus.
Produkten är inte avsedd för yrkesmässig användning.
Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och
korrekt funktion.

19

Specikationer

Produkt HDMI™-omvandlare
Artikelnummer VCON3463BK
Dimensioner (b x h x d) 58,4 x 25 x 88,5 mm
Vikt 60 g
USB-strömkabelutgång 5 VDC ; 1 A
Max strömförbrukning 350 mA
SCART-ingång PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI-utgång 1080p / 720p
Max kabellängd för

HDMI-utgång
Max kabellängd för

SCART-ingång
Arbetstemperatur -10 °C–55 °C
Lagringstemperatur -20 °C–60 °C
Fuktighet vid användning 10 - 90 % RH (icke kondenserande)
Fuktighet vid förvaring 5 - 95 % RH (icke kondenserande)

PAL/N

≤ 7 m AWG26 HDMI standardkabel

≤ 8 m AWG26 SCART standardkabel

Huvuddelar (bild A)



HDMI-utgång



Väljare för utgångsupplösning



LED-strömindikator



Kraftförsörjningsport



SCART-ingång



USB-kraftkabel

Säkerhetsanvisningar

VARNING

-

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan
du installerar och använder produkten. Behåll förpackningen och detta
dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i denna bruksanvisning.

• Använd inte en skadad produkt.

20

• Utsätt inte produkten för direkt solljus, öppen eld eller värme.

• Exponera inte produkten till vatten eller fukt.

• Placera produkten på en stabil och plan yta.

• Tappa inte produkten och skydda den mot slag.

• Öppna inte produkten.

• Förvara produkten utom räckhåll för barn.

• Koppla inte ur produkten genom att dra i kabeln. Håll alltid i kontakten när

du drar.

• Hantera produkten med endast torra händer. Hantering med våta händer kan
resultera i elchock.

• Koppla bort produkten om du inte planerar att använda produkten under en
längre tid.

• Använd endast den medföljande nätsladden.

Installera produkten

1. Anslut en SCART-kabel (medföljer ej) från din källenhet till SCART-ingången .

2. Anslut en HDMI-kabel (medföljer ej) från HDMI-utgången A

3. Anslut USB-nätsladden A

6

4. För in A

i din TV:s USB-port eller med en USB-strömadapter i ett
vägguttag.
Kraftindikerings-LED-lampan A3 tänds.

4

6

till eluttaget A4.

1

till din display.

Att använda produkten

• Använd väljaren för utgångsupplösning för att växla utgången mellan 1080p

och 720p.

21

Pika-aloitusopas

g

HDMI™-muunnin VCON3463BK

Katso tarkemmat tiedot käyttöoppaan laajemmasta
verkkoversiosta: ned.is/vcon3463bk

Käyttötarkoitus

VCON3463BK on SCART–HDMI-muunnin.
Tuote on tarkoitettu vain sisäkäyttöön.
Tuotetta ei ole tarkoitettu ammattikäyttöön.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.

Tekniset tiedot

Tuote HDMI™-muunnin
Tuotenro VCON3463BK
Mitat (l x k x s) 58,4 x 25 x 88,5 mm
Paino 60 g
USB-virtajohdon lähtöteho 5 VDC ; 1 A
Käyttövirta enintään 350 mA
SCART-tulo PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI-lähtö 1080p / 720p
HDMI-lähtökaapelin pituus

enintään
SCART-tulokaapelin pituus

enintään
Käyttölämpötila -10 °C – 55 °C
Säilytyslämpötila -20 °C – 60 °C
Käyttökosteus 10–90 % suhteellinen kosteus (ei

PAL/N

≤ 7 m AWG26 HDMI -vakiokaapeli

≤ 8 m AWG26 SCART -vakiokaapeli

tiivistymistä)

22

Varastointikosteus 5–95 % suhteellinen kosteus (ei

tiivistymistä)

Tärkeimmät osat (kuva A)



HDMI-lähtö



Lähtöresoluution kytkin



Virran LED-merkkivalo



Virtaportti



SCART-tulo



USB-virtajohto

Turvallisuusohjeet

VAROITUS

-

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät
ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus
ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

• Älä käytä vaurioitunutta tuotetta.

• Älä altista laitetta suoralle auringonvalolle, avotulelle tai kuumuudelle.

• Älä altista tuotetta vedelle tai kosteudelle.

• Aseta tuote vakaalle ja tasaiselle alustalle.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä avaa tuotetta.

• Pidä tuote poissa lasten ulottuvilta.

• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen

ja vedä.

• Käsittele tuotetta vain kuivin käsin. Tuotteen käsittely märin käsin voi
aiheuttaa sähköiskun.

• Irrota tuote pistorasiasta, jos et aio käyttää tuotetta pitkään aikaan.

• Käytä vain mukana toimitettua virtajohtoa.

Tuotteen asentaminen

1. Kytke SCART-kaapeli (ei sisälly toimitukseen) lähdelaitteestasi SCART-tuloon .

2. Liitä HDMI-kaapeli (ei sisälly toimitukseen) HDMI-lähdöstä A

3. Kytke USB-virtajohto A

4. Liitä virtajohto A
pistorasiaan.
Virran LED-merkkivalo A3 syttyy.

4

6

virransyöttöporttiin A4.

6

televisiosi USB-porttiin tai USB-virtasovittimella

1

näyttöön.

23

Tuotteen käyttäminen

• Käytä lähtöresoluution kytkintä vaihtaaksesi lähtöä välillä 1080p ja 720p.

Hurtigguide

f

HDMI™-konverter VCON3463BK

For mer informasjon, se den fullstendige bruksanvisningen
på nett: ned.is/vcon3463bk

Tiltenkt bruk

VCON3463BK er en SCART til HDMI-konverter.
Produkter er bare tiltenkt innendørs bruk.
Produktet er ikke tiltenkt profesjonell bruk.
Eventuelle modikasjoner av produktet kan ha konsekvenser for sikkerhet,
garanti og funksjon.

Spesikasjoner

Produkt HDMI™-konverter
Artikkelnummer VCON3463BK
Dimensjoner (b x d x h) 58,4 x 25 x 88,5 mm
Vekt 60 g
Utgang for USB-strømkabel 5 VDC ; 1 A
Maks. arbeidsstrøm 350 mA
SCART-inngang PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI-utgang 1080p / 720p
Maks kabellengde for

HDMI-utgang
Maks kabellengde for

SCART-inngang

PAL/N

≤ 7 m AWG26 HDMI-standardkabel

≤ 8 m AWG26 SCART-standardkabel

24

Driftstemperatur -10 °C – 55 °C
Oppbevaringstemperatur -20 °C – 60 °C
Driftsfuktighet 10 - 90% RH (ingen kondens)
Fuktighet ved oppbevaring 5 - 95% RH (ingen kondens)

Hoveddeler (bilde A)



HDMI-utgang



Bryter for utgangsoppløsning



Strømindikatorlys



Strømforsyningsport



SCART-inngang



USB-strømkabel

Sikkerhetsinstruksjoner

ADVARSEL

-

• Sørg for at du har lest og forstått instruksjonene i dette dokumentet før du
installerer eller bruker produktet. Ta vare på emballasjen og dette
dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i manualen.

• Ikke bruk et skadet/ødelagt produkt.

• Ikke utsett produktet for direkte sollys, åpen amme eller varme.

• Ikke utsett produktet for vann eller fuktighet.

• Sett produktet på en stabil og at overate.

• Ikke mist produktet, og forhindre at det slås borti andre gjenstander.

• Ikke åpne produktet.

• Hold produktet utilgjengelig for barn.

• Ikke koble fra produktet ved å trekke i kabelen. Hold alltid i støpselet når du

trekker.

• Produktet skal bare håndteres med tørre hender. Håndtering med våte
hender kan føre til elektrisk støt.

• Koble fra produktet hvis du ikke har tenkt å bruke produktet på lengre tid.

• Bruk kun strømkabelen som fulgte med.

Installasjon av produktet

1. Sett en SCART-kabel (ikke inkludert) fra kildeenheten inn i SCART-inngangen .

2. Sett en HDMI-kabel (ikke inkludert) fra HDMI-utgangen A

3. Plugg USB-kabelen A

6

inn i strømforsyningsporten A4.

1

inn i skjermen.

25

4. Plugg A6 i USB-porten på TV-en, eller med en USB-strømadapter i et
strømuttak.
Strømindikatorlyset A3 tennes.

4

Bruk av produktet

• Bruk bryteren for utgangsoppløsning til å bytte utgangen mellom 1080 p og

720 p.

Vejledning til hurtig start

2

HDMI™-konverteringsenhed VCON3463BK

Yderligere oplysninger ndes i den udvidede manual
online: ned.is/vcon3463bk

Tilsigtet brug

VCON3463BK er en SCART til HDMI-konverteringsenhed.
Produktet er kun beregnet til indendørs brug.
Dette produkt er ikke beregnet til professionel brug.
Enhver modicering af produktet kan have konsekvenser for sikkerhed, garanti
og korrekt funktion.

Specikationer

Produkt HDMI™-konverteringsenhed
Varenummer VCON3463BK
Mål (b x h x d) 58,4 x 25 x 88,5 mm
Vægt 60 g
Udgang til USB-strømkabel 5 VDC ; 1 A
Maks. driftsstrøm 350 mA
SCART-input PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI-output 1080p / 720p

PAL/N

26

Maks. længde af
HDMI-outputkabel

Maks. længde af
SCART-inputkabel

Driftstemperatur -10 °C til 55 °C
Opbevaringstemperatur -20 °C til 60 °C
Driftsfugtighed 10 - 90% RH (ingen kondensering)
Opbevaringsfugtighed 5 - 95% RH (ingen kondensering)

≤ 7 m AWG26 HDMI-standardkabel

≤ 8 m AWG26 SCART-standardkabel

Hoveddele (billede A)



HDMI-output



Output-opløsningskontakt



Strømindikator LED



Strømforsyningsport



SCART-input



USB-strømkabel

Sikkerhedsinstruktioner

ADVARSEL

-

• Sørg for, at du har læst og forstået instruktionerne i dette dokument fuldt ud,
før du installerer eller bruger produktet. Gem emballagen og dette
dokument, så det sidenhen kan læses.

• Anvend kun produktet som beskrevet i denne manual.

• Anvend ikke et beskadiget produkt.

• Udsæt ikke produktet for direkte sollys, ammer eller varme.

• Udsæt ikke produktet for vand eller fugt.

• Placer produktet på en stabil og ad overade.

• Tab ikke produktet og undgå at støde det.

• Åbn ikke produktet.

• Hold produktet uden for børns rækkevidde.

• Tag ikke produktet ud af kontakten ved at trække i kablet. Tag altid fat i

stikket, og træk det.

• Produktet må kun håndteres med tørre hænder. Hvis det håndteres med
våde hænder, kan det medføre elektrisk stød.

• Frakobl produktet, hvis du ikke har tænkt dig at bruge produktet i en længere
periode.

• Brug kun det medfølgende strømkabel.

27

Installation af produktet

1. Sæt et SCART-kabel (medfølger ikke) fra din kildeenhed ind i SCART-inputtet .

2. Sæt et HDMI-kabel (medfølger ikke) fra HDMI-outputtet A

3. Slut USB-strømkablet A

4. Indsæt A

6

strømstik.
Strømindikator-LED'en A3 lyser.

4

6

i USB-porten på dit TV eller med en USB-strømadapter til et

til strømforsyningsporten A4.

1

ind i dit display.

Brug af produktet

• Brug output-opløsningskontakten til at skifte outputtet mellem 1080p og

720p.

Gyors beüzemelési útmutató

k

HDMI™ átalakító VCON3463BK

További információért lásd a bővített online kézikönyvet:

ned.is/vcon3463bk

Tervezett felhasználás

A VCON3463BK egy SCART-HDMI átalakító.
A termék beltéri használatra készült.
A termék nem professzionális használatra készült.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a
megfelelő működést.

Műszaki adatok

Termék HDMI™ átalakító
Cikkszám VCON3463BK
Méretek (sz x mé x ma) 58,4 x 25 x 88,5 mm
Súly 60 g
USB tápkábel teljesítménye 5 VDC ; 1 A

28

Maximális üzemi áramerősség 350 mA
SCART bemenet PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

HDMI kimenet 1080p / 720p
HDMI kimeneti kábel maximális

hosszúsága
SCART bemeneti kábel

maximális hosszúsága
Üzemi hőmérséklet -10–55 °C
Tárolási hőmérséklet -20–60 °C
Üzemi páratartalom 10–90% r. p. (páralecsapódás nélkül)
Tárolási páratartalom 5–95% r. p. (páralecsapódás nélkül)

PAL/N

≤ 7 m-es AWG26 HDMI szabványú kábel

≤ 8 m-es AWG26 SCART szabványú kábel

Fő alkatrészek (A kép)



HDMI kimenet



Kimeneti felbontás kapcsoló



Működésjelző LED



Tápcsatlakozó port



SCART bemenet



USB tápkábel

Biztonsági utasítások

FIGYELMEZTETÉS

-

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen
elolvasta és megértette az ebben a dokumentumban található információkat.
Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a kézikönyvben leírt módon használja.

• Sérült terméket ne használjon.

• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak vagy hőnek.

• Óvja a terméket víztől vagy nedvességtől.

• Helyezze a terméket stabil és sík felületre.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ne nyissa ki a terméket.

• Tartsa a terméket gyermekektől távol.

• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg

a dugót, és húzza ki.

29

• Csak száraz kézzel érjen a termékhez. Ha nedves kézzel ér hozzá, áramütést
szenvedhet.

• Húzza ki a termék csatlakozódugóját, ha hosszabb ideig nem tervezi a termék
használatát.

• Csak a gyártó által biztosított tápkábelt használja.

A termék beüzemelése

1. A forráskészülékből dugjon be egy SCART kábelt (nem tartozék) a SCART
bemenetbe .

2. Dugjon be egy HDMI kábelt (nem tartozék) a HDMI kimenetből A
kijelzőbe.

3. Dugja be az USB tápkábelt A

4. Dugja be az A
tápkábellel egy hálózati csatlakozóaljzatba.
Az áramellátást jelző LED A3 világítani kezd.

4

6

6

elemet a TV-készülék USB bemenetébe vagy egy USB

a tápegység bemenetébe A4.

1

a

A termék használata

• A kimenet 1080p és 720p közötti átváltásához használja a kimeneti felbontás

kapcsolót .

Przewodnik Szybki start

n

Konwerter HDMI™ VCON3463BK

Więcej informacji znajdziesz w rozszerzonej instrukcji
obsługi online: ned.is/vcon3463bk

Przeznaczenie

VCON3463BK to konwerter sygnału SCART na HDMI.
Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo,
gwarancję i działanie.

30

Specykacja

Produkt Konwerter HDMI™
Numer katalogowy VCON3463BK
Wymiary (sz. x wys. x gł.) 58,4 x 25 x 88,5 mm
Waga 60 g
Wyjście kabla zasilającego USB 5 VDC ; 1 A
Maksymalne natężenie robocze 350 mA
Wejście SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Wyjście HDMI 1080p / 720p
Maks. długość kabla

wyjściowego HDMI
Maks. długość kabla

wejściowego SCART
Temperatura robocza -10°C – 55°C
Temperatura przechowywania -20°C – 60°C
Wilgotność środowiska pracy 10 - 90% RH (bez kondensacji)
Wilgotność przechowywania 5 - 95% RH (bez kondensacji)

PAL/N

≤ 7 m AWG26 standardowy kabel HDMI

≤ 8 m AWG26 standardowy kabel SCART

Główne części (rysunek A)



Wyjście HDMI



Przełącznik rozdzielczości
wyjściowej



LEDowy wskaźnik zasilania



Przyłącze zasilania



Wejście SCART



Kabel zasilający USB

Instrukcje bezpieczeństwa

OSTRZEŻENIE

-

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że
instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i
zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na
przyszłość.

31

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej
instrukcji.

• Nie używaj uszkodzonego produktu.

• Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych,

otwartego ognia lub ciepła.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Produkt należy ustawić na stabilnej i równej powierzchni.

• Nie upuszczaj produktu i unikaj uderzania go.

• Produktu nie wolno otwierać.

• Produkt należy przechowywać poza zasięgiem dzieci.

• Nie odłączaj produktu, ciągnąc za kabel. Zawsze należy chwycić wtyczkę i

pociągnąć ją.

• Produktu należy dotykać wyłącznie suchymi dłońmi. Dotykanie mokrymi
dłońmi może spowodować porażenie prądem.

• Odłączyć produkt, jeśli nie zamierza się korzystać z niego przez dłuższy czas.

• Używaj wyłącznie zasilacza znajdującego się w zestawie.

Instalowanie produktu

1. Poprowadzić kabel SCART (brak w zestawie) od urządzenia źródłowego do
wejścia SCART .

2. Poprowadzić kabel HDMI (brak w zestawie) od wyjścia HDMI A
wyświetlacza.

3. Podłącz kabel zasilający USB A

6

4. Włóż A

do gniazda USB telewizora lub za pomocą zasilacza USB do
gniazdka elektrycznego.
Zaświeci się wskaźnik zasilania LED A3.

4

6

do gniazda zasilania A4.

1

do

Użytkowanie produktu

• Przełącznik rozdzielczości wyjściowej służy do przełączania wyjścia między

1080p a 720p.

32

Οδηγό γρήγορη εκκίνηση

x

Μετατροπέας σήματος HDMI™ VCON3463BK

Για περισσότερες πληροφορίες δείτε το εκτενές online
εγχειρίδιο: ned.is/vcon3463bk

Προοριζόενη χρήση

Το VCON3463BK είναι ένας μετατροπέας SCART σε HDMI.
Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.
Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην
ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Χαρακτηριστικά

Προϊόν Μετατροπέας σήματος HDMI™
Αριθμός είδους VCON3463BK
Διαστάσεις (μ x π x υ) 58,4 x 25 x 88,5 mm
Βάρος 60 g
Έξοδος καλώδιο ρεύματος USB 5 VDC ; 1 A
Μέγιστο ρεύμα λειτουργίας 350 mA
Είσοδος SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Έξοδος HDMI 1080p / 720p
Μεγ. μήκος καλωδίου HDMI

εξόδου
Μεγ. μήκος καλωδίου SCART

εισόδου
Θερμοκρασία λειτουργίας -10 °C – 55 °C
Θερμοκρασία αποθήκευσης -20 °C – 60 °C
Υγρασία λειτουργίας 10 - 90% RH (χωρίς συμπύκνωση)
Υγρασία αποθήκευσης 5 - 95% RH (χωρίς συμπύκνωση)

PAL/N

≤ 7 μ AWG26 HDMI ΄τυποποιημένο
καλώδιο

≤ 8 μ AWG26 SCART τυποποιημένο
καλώδιο

33

Κύρια έρη (εικόνα A)



Έξοδος HDMI



Διακόπτης ανάλυσης εξόδου



LED ένδειξη ισχύος



Θύρα τροφοδοσίας ρεύματος



Είσοδος SCART



USB καλώδιο ρεύματος

Οδηγίε ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν
εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και
το κείμενο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.

• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά

στοιχεία.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Μην ανοίγετε το προϊόν.

• Να φυλάσσεται μακριά από παιδιά.

• Μην αποσυνδέετε το προϊόν τραβώντας από το καλώδιο. Να κρατάτε πάντα

γερά την πρίζα και να τραβάτε.

• Χειριστείτε το προϊόν μόνο με στεγνά χέρια. Ο χειρισμός με βρεγμένα χέρια
μπορεί να προκαλέσει ηλεκτροπληξία.

• Αποσυνδέστε το προϊόν αν δεν θα το χρησιμοποιήσετε για μεγάλο χρονικό
διάστημα.

• Χρησιμοποιείτε μόνο το παρεχόμενο καλώδιο ρεύματος.

Εγκατάσταση του προϊόντο

1. Συνδέστε ένα καλώδιο SCART (δεν περιλαμβάνεται) από την συσκευή σας σε
μία είσοδο SCART .

2. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από την έξοδο HDMI A
στην οθόνη σας.

3. Συνδέστε το καλώδιο ρεύματος USB A

4. Εισάγετε A

6

USB σε μία πρίζα.
Φωτίζεται η ένδειξη LED ισχύος A3 .

4

στην θύρα USB της τηλεόρασης σας ή με ένα προσαρμογέα

6

στην θύρα παροχής ισχύος A4.

34

1

Χρήση το προϊόντο

• Χρησιμοποιήστε τον διακόπτη ανάλυσης εξόδου για να αλλάξετε την έξοδο

ανάμεσα σε 1080p και 720p.

Rýchly návod

1

Prevodník HDMI™ VCON3463BK

Viac informácií nájdete v rozšírenom návode
online:ned.is/vcon3463bk

Určené použitie

VCON3463BK je prevodník z konektora SCART na konektor HDMI.
Výrobok je určený len na použitie vo vnútri.
Výrobok nie je určený na profesionálne použitie.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne
fungovanie.

Technické údaje

Produkt Prevodník HDMI™
Číslo výrobku VCON3463BK
Rozmery (š x v x h) 58,4 x 25 x 88,5 mm
Hmotnosť 60 g
Výstup napájacieho kábla USB 5 VDC ; 1 A
Maximálny pracovný prúd 350 mA
Vstup SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Výstup HDMI 1080p / 720p
Maximálna dĺžka výstupného

kábla HDMI
Maximálna dĺžka vstupného

kábla SCART

PAL/N

≤ 7 m AWG26 HDMI - štandardný kábel

≤ 8 m AWG26 SCART - štandardný kábel

35

Prevádzková teplota -10 °C – 55 °C
Teplota skladovania -20 °C – 60 °C
Prevádzková vlhkosť 10 - 90 % relatívna vlhkosť (bez

Vlhkosť pri skladovaní 5 - 95 % relatívna vlhkosť (bez

kondenzácie)

kondenzácie)

Hlavné časti (obrázok A)



Výstup HDMI



Prepínač výstupného rozlíšenia



LED indikátor napájania



Napájací port



Vstup SCART



Napájací kábel USB

Bezpečnostné pokyny

VAROVANIE

-

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť
všetky pokyny v tomto dokumente. Uchovajte obal a tento dokument pre
potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto návode.

• Poškodený výrobok nepoužívajte.

• Výrobok nevystavujte priamemu slnečnému svetlu, otvorenému ohňu a

vysokej teplote.

• Výrobok nevystavujte vode alebo vlhkosti.

• Výrobok položte na stabilný a rovný povrch.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Výrobok neotvárajte.

• Výrobok udržujte mimo dosahu detí.

• Výrobok neodpájajte zo zásuvky ťahaním kábla. Vždy chyťte zástrčku a

vytiahnite ju.

• S výrobkom manipulujte len suchými rukami. Manipulácia mokrými rukami
by mohla spôsobiť zasiahnutie elektrickým prúdom.

• Odpojte výrobok, ak ho neplánujete použiť dlhší čas.

• Používajte len dodaný napájací kábel.

36

Inštalácia výrobku

1. Pripojte kábel SCART (nie je súčasťou dodávky) z vášho zdrojového
zariadenia do vstupu SCART .

2. Pripojte kábel HDMI (nie je súčasťou dodávky) z výstupu HDMI A
zobrazovacieho panela.

3. Napájací kábel USB A

4. Pripojte A
USB v elektrickej zásuvke.
Rozsvieti sa LED indikátor napájania A3.

4

6

6

pripojte k napájaciemu portu A4.

k portu USB vášho TV prijímača alebo použite napájací adaptér

1

do

Používanie výrobku

• Pomocou prepínača výstupného rozlíšenia prepnete výstup medzi 1080p a

720p.

Rychlý návod

l

Převodník HDMI™ VCON3463BK

Více informací najdete v rozšířené příručce online:

ned.is/vcon3463bk

Zamýšlené použití

VCON3463BK je převodník SCART na HDMI.
Tento výrobek je určen výhradně k použití ve vnitřních prostorách.
Výrobek není určen k profesionálnímu použití.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné
fungování.

Technické údaje

Produkt Převodník HDMI™
Číslo položky VCON3463BK
Rozměry (š x v x h) 58,4 × 25 × 88,5mm
Hmotnost 60 g

37

Výstup napájecího USB kabelu 5 VDC ; 1 A
Max. pracovní proud 350 mA
Vstup SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Výstup HDMI 1080p / 720p
Max. délka výstupního kabelu

HDMI
Max. délka vstupního kabelu

SCART
Provozní teplota -10°C až 55°C
Skladovací teplota -20°C až 60°C
Provozní vlhkost 10–90%RH (bez kondenzace)
Skladovací vlhkost 5–95%RH (bez kondenzace)

PAL/N

≤7m AWG26 standardní kabel HDMI

≤8m AWG26 standardní kabel SCART

Hlavní části (obrázek A)



Výstup HDMI



Přepínač výstupního rozlišení



LED ukazatel napájení



Konektor napájecího zdroje



Vstup SCART



Napájecí USB kabel

Bezpečnostní pokyny

VAROVÁNÍ

-

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny
obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument
a balení uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v této příručce.

• Nepoužívejte poškozený výrobek.

• Nevystavujte výrobek přímému slunečnímu záření, otevřenému ohni či

vysokým teplotám.

• Nevystavujte výrobek působení vody ani vlhkosti.

• Umístěte výrobek na stabilní a rovný povrch.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Nesnažte se výrobek otevřít.

• Výrobek udržujte mimo dosah dětí.

38

• Výrobek neodpojujte taháním za kabel. Vždy uchopte a vytáhněte zástrčku.

• S výrobkem manipulujte vždy pouze suchýma rukama. Manipulace s

mokrýma rukama by mohla způsobit poranění elektrický proudem.

• Pokud nebudete výrobek delší dobu používat, odpojte jej.

• Používejte vždy pouze přiložený napájecí kabel.

Instalace výrobku

1. Zapojte kabel SCART (není součástí) ze svého zdrojového zařízení do vstupu
SCART .

2. Zapojte kabel HDMI (není součástí) z výstupu HDMI A

3. Napájecí USB kabel A

6

4. A

zasuňte do portu USB vašeho televizoru nebo přes napájecí adaptér
USB do síťové zásuvky.
Rozsvítí se LED ukazatele napájení A3.

4

6

zapojte do napájecího konektoru A4.

1

do displeje.

Použití výrobku

• Přepínačem výstupního rozlišení přepínáte výstup mezi 1080p a 720p.

Ghid rapid de iniiere

y

Convertor HDMI™ VCON3463BK

Pentru informații suplimentare, consultați manualul extins,
disponibil online: ned.is/vcon3463bk

Utilizare preconizată

VCON3463BK este un convertor SCART la HDMI.
Produsul este destinat exclusiv pentru utilizare în interior.
Produsul nu este destinat utilizării profesionale.
Orice modicare a produsului poate avea consecințe pentru siguranța, garanția
și funcționarea corectă a produsului.

39

Specicaii

Produs Convertor HDMI™
Numărul articolului VCON3463BK
Dimensiuni (l x î x a) 58,4 x 25 x 88,5 mm
Greutate 60 g
Ieșire cablu de alimentare USB 5 VDC ; 1 A
Curent de lucru maxim 350 mA
Intrare SCART PAL, NTSC3,58 NTSC4,43 SECAM, PAL/M,

Ieșire HDMI 1080p / 720p
Lungimea maximă a cablului de

ieşire HDMI
Lungimea maximă a cablului de

intrare SCART
Temperatură de funcționare -10 °C – 55 °C
Temperatură de depozitare -20 °C – 60 °C
Umiditate de funcționare 10 - 90% RH (fără condensare)
Umiditate de depozitare 5 - 95% RH (fără condensare)

PAL/N

≤ 7 m AWG26 cablu standard HDMI

≤ 8 m AWG26 cablu standard SCART

Piese principale (imagine A)



Ieșire HDMI



Comutator rezoluție ieșire



LED indicator de putere



Port alimentare electrică



Intrare SCART



Cablu de alimentare USB

Instruciuni de sigurană

AVERTISMENT

-

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest
document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest
document pentru a le consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest manual.

• Nu folosiţi un produs avariat.

40

• Nu expuneți produsul la lumina directă a soarelui, foc deschis sau surse de
căldură.

• Nu expuneți produsul la apă sau umezeală.

• Așezați produsul pe o suprafață stabilă și plană.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Nu deschideți produsul.

• Nu lăsați produsul la îndemâna copiilor.

• Nu trageți de cablu pentru a deconecta produsul de la priză. Apucați

întotdeauna ștecherul și trageți de acesta.

• Manevrați produsul exclusiv cu mâinile uscate. Manevrarea cu mâinile ude
poate produce electrocutare.

• Deconectați produsul de la sursa de alimentare dacă nu intenționați să
folosiți produsul o perioadă lungă de timp.

• Folosiți numai cablul de alimentare furnizat.

Instalarea produsului

1. Conectați un cablu SCART (nu este inclus) de la dispozitivul sursă la intrarea
SCART .

2. Conectați un cablu HDMI (nu este inclus) de la ieșirea HDMI A

3. Conectați cablul de alimentare USB A

4

A

.

4. Introduceți A
într-o priză electrică.
LED-ul indicator de alimentare electrică A3 se aprinde.

4

6

în portul USB al televizorului sau cu un adaptor electric USB

6

în portul de alimentare electrică

1

la așaj.

Utilizarea produsului

• Folosiți comutatorul rezoluție ieșire pentru comutarea ieșirii între 1080p și

720p.

41

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch – The Netherlands 09/21
