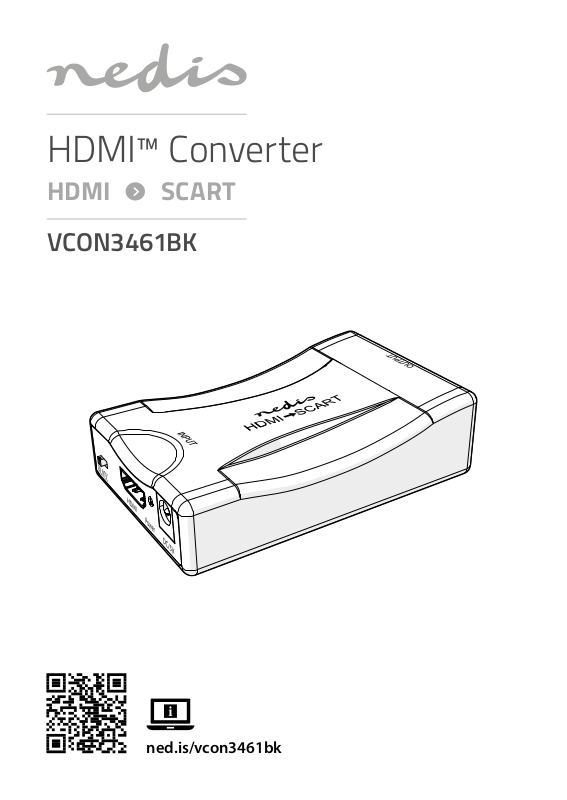

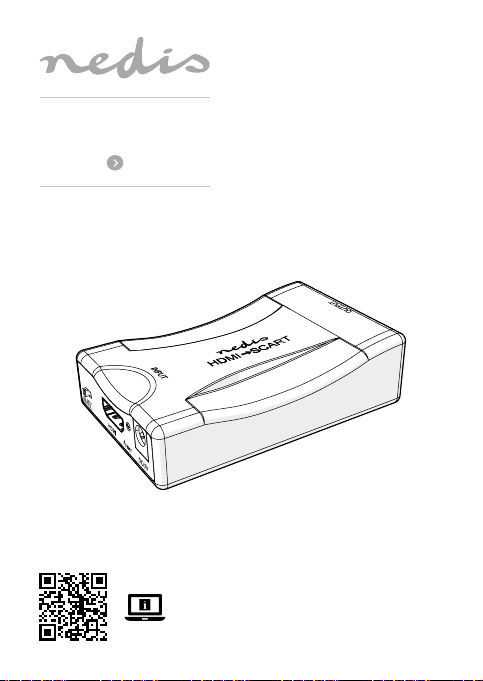

Nedis VCON3461BK User guide

HDMI™ Converter

HDMI SCART

VCON34 61BK

ned.is/vcon3461bk

Quick start guide 4

a

Kurzanleitung 6

c

Guide de démarrage rapide 9

b

Snelstartgids 11

d

Guida rapida all’avvio 14

j

Guía de inicio rápido 16

h

Guia de iniciação rápida 19

i

Snabbstartsguide 22

e

Pika-aloitusopas 24

g

Hurtigguide 27

f

Vejledning til hurtig start 29

2

Gyors beüzemelési útmutató 32

k

Przewodnik Szybki start 34

n

Οδηγό γρήγορη εκκίνηση 37

x

Rýchly návod 39

1

Rychlý návod 42

l

Ghid rapid de iniiere 44

y

A

3
1
2

4

5

6

Quick start guide

a

HDMI™ Converter VCON3461BK

For more information see the extended manual online:

ned.is/vcon3461bk

Intended use

The VCON3461BK is an HDMI to SCART converter.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for safety, warranty
and proper functioning.

Specications

Product HDMI™ Converter
Article number VCON3461BK
Dimensions (w x h x d) 58.4 x 25 x 88.5 mm
Weight 50 g
USB power cable output 5 VDC ; 1 A
Max working current 600 mA
HDMI input / output resolution Up to 1.3 / 60 fps
Support HDMI video color

format
HDMI max bandwidth 300 MHz
HDMI max baud rate 10.2 Gbps
Input / Output TMDS signal 0.5 ~ 1.5 V p-p (TTL)
Input / Output DDC signal 5 V p-p (TTL)
RCA analog output (1 KHZ @

0 dB )
Signal-to-noise-ratio @ dB

(CC1R / ARM)
Distortion ≤ 0.1 %

24 bit / deep color 30 bit / 36 bit

1 V RMS

≥ 90 dB

4

Frequency response 20 Hz ~ 20000 Hz
Max HDMI input cable length ≤ 7 m AWG26 HDMI standard cable
Max SCART output cable length ≤ 8 m AWG26 SCART standard cable
Operating temperature -10 °C – 55 °C
Storage temperature -20 °C – 60 °C
Operating humidity 10 - 90% RH (no condensation)
Storage humidity 5 - 95% RH (no condensation)

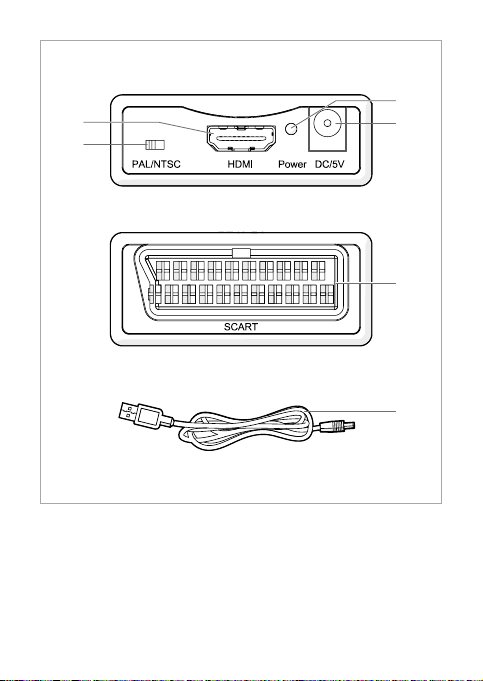

Main parts (image A)



HDMI input



PAL / NTSC switch



Power indicator LED



Power supply port



SCART output



USB power cable

Safety instructions

WARNING

-

• Ensure you have fully read and understood the instructions in this document
before you install or use the product. Keep the packaging and this document
for future reference.

• Only use the product as described in this manual.

• Do not use a damaged product.

• Do not expose the product to direct sunlight, naked ames or heat.

• Do not expose the product to water or moisture.

• Place the product on a stable and at surface.

• Do not drop the product and avoid bumping.

• Do not open the product.

• Keep the product out of reach from children.

• Do not unplug the product by pulling on the cable. Always grasp the plug

and pull.

• Only handle the product with dry hands. Handling with wet hands might
cause an electric shock.

• Unplug the product if you do not plan on using the product for an extended
period of time.

• Only use the provided power cable.

5

Installing the product

1. Plug an HDMI cable (not included) from your source device into A1.

2. Plug a SCART cable (not included) from A

3. Plug the USB power cable A

6

4. Insert A

into the USB port of your TV or with a USB power adapter in a

power outlet.

A3 lights up.

4

6

5

into the power supply port A4.

into your display.

Using the product

• Use the PAL / NTSC switch A2 to switch the frequency between 50 Hz and

60 Hz.
