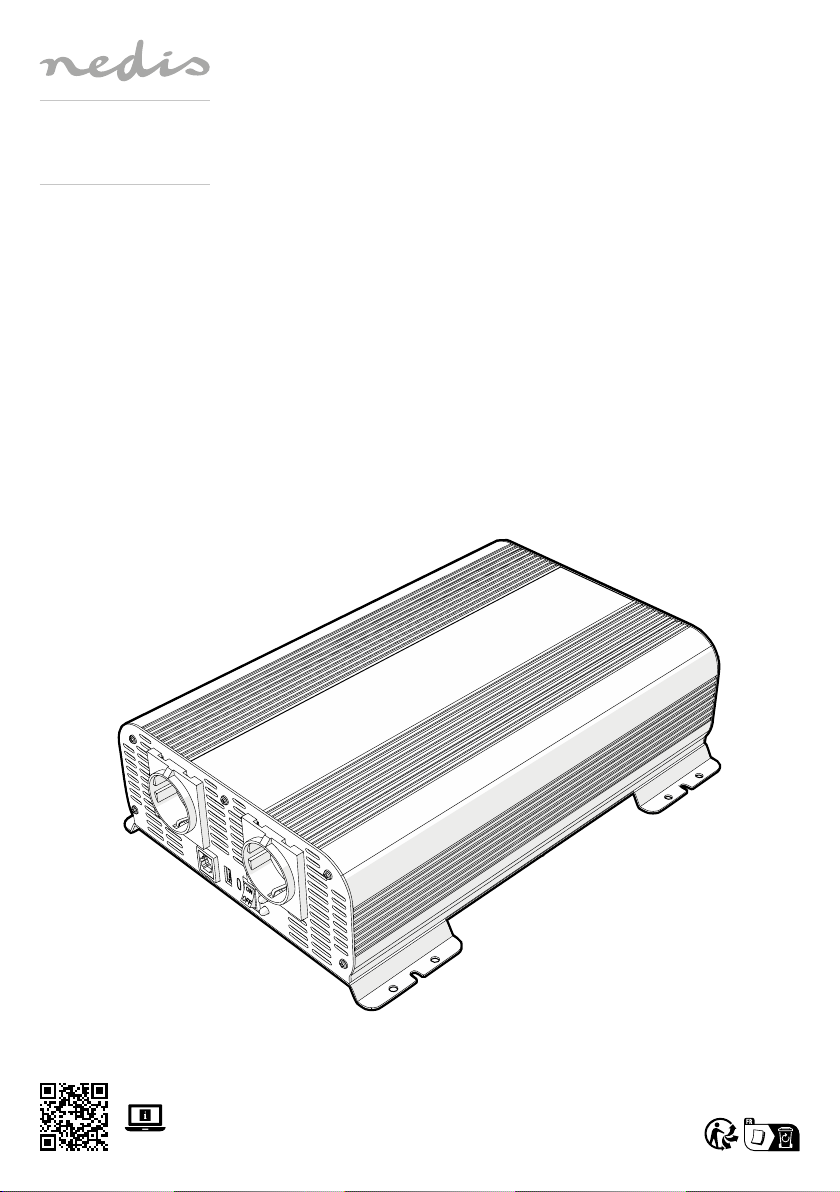

Power Inverter (1000/2000 Watt)

Pure Sine Wave

PIP100012EBK

PIP100012FBK

PIP100024EBK

PIP100024FBK

PIP20 0012EBK

PIP20 0012FBK

PIP200024EBK

PIP200024FBK

ned.is/pip100012ebk

Page 2

Quick start guide 4

Kurzanleitung 5

Guide de démarrage rapide 6

Snelstartgids 8

Guida rapida all’avvio 9

Guía de inicio rápido 11

Guia de iniciação rápida 12

Snabbstartsguide 14

Pika-aloitusopas 15

Hurtigguide 16

Vejledning til hurtig start 18

Gyors beüzemelési útmutató 19

Przewodnik Szybki start 20

Οδηγός γρήγορης εκκίνησης 22

Rýchly návod 23

Rychlý návod 25

Ghid rapid de inițiere 26

Page 3

21 3

56789q4

Page 4

Quick start guide

Power Inverter (1000/2000 Watt)

For more information see the extended manual online:

ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Intended use

This product is a power inverter to convert 12/24 V DC to 230 V AC.

Check the specications of your model.

Only use this product in combination with class II devices. Do not use this product with:

• Devices that exceed the rated power of the inverter.

• Capacitive and perceptual load devices such as air conditioning,

high power drills, fridges, microwave ovens, or blenders.

• Devices that have strict power supply requirements, such as precision measuring equipment.

The product is intended for indoor use only. Any modication of the product may have consequences for safety, warranty and proper functioning. The product is not intended for professional use.

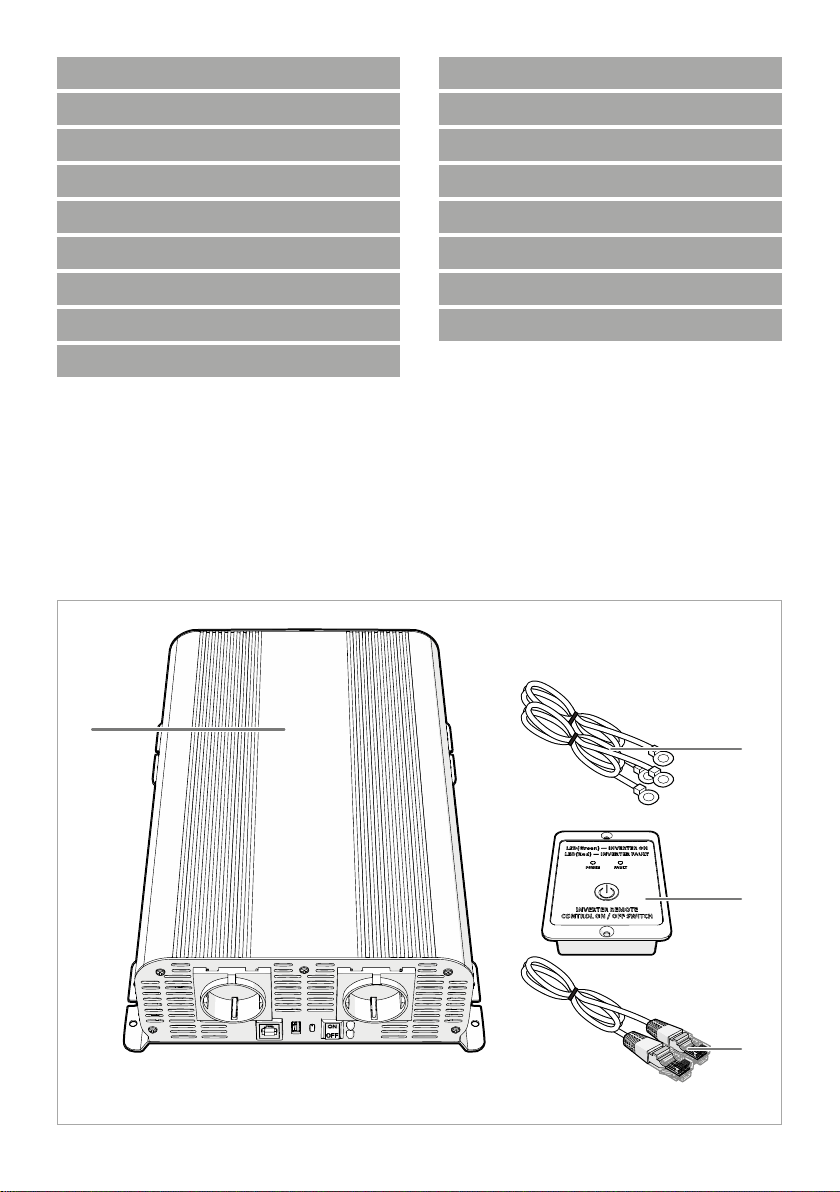

Main parts (image A)

1 Power inverter 2 Power cables

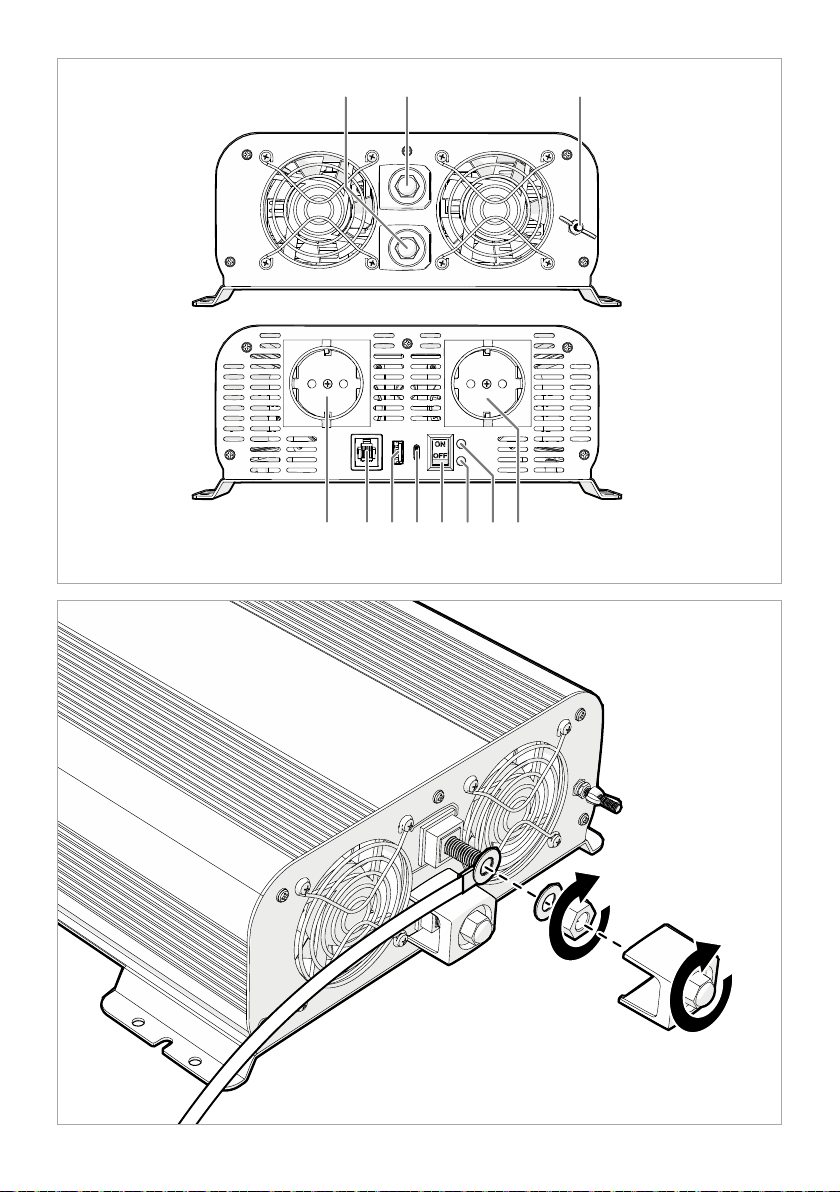

Main parts (image B)

1 Cable terminal - 2 Cable terminal + 3 Ground 4 Power socket 5 Remote port

3 Remote 4 Remote cable

6 USB port 7 USB-C port 8 Power switch 9 Fault indicator LED q Power indicator LED

Safety instructions

WARNING

• Ensure you have fully read and understood the instructions in this document before you install or use the product. Keep the packaging and this document for future reference.

• Only use the product as described in this document.

• Do not install the product next to ammable materials.

• Do not place the product in areas with high temperature or

direct sunlight.

• Do not cover or obstruct the ventilation openings on the product.

• Do not immerse the product in water or other liquids.

• Do not expose the product to water, rain, moisture, or high

humidity.

• Do not operate the product close to combustible gas or open re.

• Do not operate appliances that may feed power back into the power inverter.

• Do not open the product, there are no user serviceable parts inside.

• Disconnect the product from the power source before cleaning.

• Disconnect the product from the power source before service

and when replacing parts.

• Do not use the product if a part is damaged or defective. Replace a damaged or defective product immediately.

• Do not let children play with the packaging material. Always keep the packaging material out of the reach of children.

• Always keep the power cable and the product away from usual walkways.

• Do not drop the product and avoid bumping.

• Do not use aggressive chemical cleaning agents when cleaning

the product.

• This product may only be serviced by a qualied technician for maintenance to reduce the risk of electric shock.

Mounting the power inverter

Keep at least 50cm of space to the wall from the fans on the rear

of the power inverter.

1. Hold the power inverter in the desired position.

2. Mark four holes with a pencil using the power inverter as a template.

3. Drill the holes using a power drill and a drill bit.

4. Mount the power inverter on the desired position using screws.

Connecting the power inverter (Image C)

Wear protective gloves when installing the power cables.

Use tools with insulated handles when installing the power

cables.

1. Connect the power cables A rear of the power inverter B

2. Connect the other end of the power cables to a 12/24 V battery system. Make sure the polarity matches the polarity of the battery.

to the cable terminals on the

1B2

Connecting the remote

1. Mount the remote in a desired position.

2. Plug one end of the remote cable A

3. Plug the other end of the remote cable A port on the front of the power inverter B If the remote is used, make sure the power switch on the power

inverter B

is set to OFF.

into the remote.

into the remote

Powering a socket device

Make sure the target device is switched o before connecting it.

1. Plug the power plug from a target device into the power socket

2. Switch on the power inverter using the power switch B remote. The power indicator LED Bq switches on.

If the remote is used, make sure the power switch on the power

inverter B Do not load the power inverter more than 80% during long use

(>1 hour).

is set to OFF.

Powering a USB device

1. Plug a USB cable into the USB port B6B7 of the power inverter.

2. Plug the other end of the USB cable into your target device.

3. Switch on the power inverter using the power switch B remote. The power indicator LED Bq switches on.

If the remote is used, make sure the power switch on the power

inverter B

is set to OFF.

Troubleshooting

If the target device is not receiving power, look at the indicator LEDs and listen for alarms. The table below shows what the combinations of lights and sounds mean.

Power

Fault LED

Alarm Possible

LED

O O No The power

cause

inverter is switched o

The battery is empty.

Possible solution

Switch on the power inverter.

Recharge the battery.

or the

Page 5

Replace the battery.

On O Ye s Low

On On No Over

On On No Overload

On On Yes High tem-

On On No Output

voltage alarm

voltage shutdown

protection

perature shutdown

short circuit

Recharge the battery.

Replace the battery.

Recharge the battery.

Replace the battery.

Check the battery voltage. The power inverter will function as normal again when the voltage is within the specied range.

Reduce the load on the power inverter.

Let the product cool down. The power inverter will function as normal again when it is cooled down.

Remove the target device from the power inverter. Check the device for short circuit. Remove the short circuit from the output and restart the power inverter to resume normal functioning.

Disposal

The product is designated for separate collection at an appropriate collection point. Do not dispose of the product with household waste. For more information, contact the retailer or the local authority responsible for the waste management.

Kurzanleitung

Wechselrichter (1000/2000 Watt)

Weitere Informationen nden Sie in der erweiterten Anleitung online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Bestimmungsgemäße Verwendung

Dieses Produkt ist ein Wechselrichter zur Umwandlung von 12/24 V DC in 230 V AC.

Überprüfen Sie die Spezikationen Ihres Modells.

Verwenden Sie dieses Produkt nur in Verbindung mit Geräten der Klasse II. Verwenden Sie dieses Produkt nicht mit:

• Geräte, die die Nennleistung des Wechselrichters überschreiten.

• Geräte mit kapazitiven und wahrnehmbaren Lasten wie

Klimaanlagen, Hochleistungsbohrmaschinen, Kühlschränke, Mikrowellenherde oder Mixer.

• Geräte, die strenge Anforderungen an die Stromversorgung stellen, wie z. B. Präzisionsmessgeräte.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben. Das Produkt ist nicht für den professionellen Einsatz gedacht.

Hauptbestandteile (Abbildung A)

1 Wechselrichter 2 Stromkabel

Hauptbestandteile (Abbildung B)

1 Kabelanschluss - 2 Kabelanschluss + 3 Boden 4 Stromanschluss 5 Entfernter Anschluss

3 Fernbedienung 4 Ferngesteuertes Kabel

6 USB Anschluss 7 USB-C Anschluss 8 Ein/Aus-Schalter 9 Störungsanzeige-LED q Betriebsanzeige-LED

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie die Verpackung und dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.

• Stellen Sie das Gerät nicht in der Nähe von brennbaren Materialien auf.

• Stellen Sie das Produkt nicht an Orten mit hohen Temperaturen oder direkter Sonneneinstrahlung auf.

• Decken Sie die Lüftungsönungen des Geräts nicht ab und versperren Sie sie nicht.

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten.

• Setzen Sie das Produkt nicht Wasser, Regen, Feuchtigkeit oder hoher Luftfeuchtigkeit aus.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Gas oder oenem Feuer.

• Betreiben Sie keine Geräte, die Strom in den Wechselrichter zurückspeisen können.

• Önen Sie das Produkt nicht. Es benden sich keine vom Benutzer zu wartenden Teile im Inneren.

• Trennen Sie das Produkt vor der Reinigung von der Stromversorgung.

• Trennen Sie das Produkt vor Wartungsarbeiten und beim Austausch von Teilen von der Stromversorgung.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie Kinder nicht mit dem Verpackungsmaterial spielen. Halten Sie das Verpackungsmaterial stets außer Reichweite von Kindern.

• Halten Sie das Stromkabel und das Produkt von üblichen Laufwegen fern.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Verwenden Sie zur Reinigung des Produkts keine aggressiven chemischen Reinigungsmittel.

• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.

Montage des Wechselrichters

Halten Sie einen Abstand von mindestens 50 cm zur Wand von

den Lüftern auf der Rückseite des Wechselrichters ein.

1. Halten Sie den Wechselrichter in der gewünschten Position.

2. Markieren Sie vier Löcher mit einem Bleistift und verwenden Sie den Wechselrichter als Schablone.

3. Bohren Sie die Löcher mit einer Bohrmaschine und einem Bohrer.

Page 6

4. Montieren Sie den Wechselrichter mit Schrauben an der gewünschten Stelle.

Anschließen des Wechselrichters (Bild C)

Tragen Sie beim Verlegen der Stromkabel Schutzhandschuhe.

Verwenden Sie für die Installation der Stromkabel Werkzeuge

mit isolierten Grien.

1. Schließen Sie die Stromkabel A Rückseite des Wechselrichters B

2. Schließen Sie das andere Ende der Stromkabel an ein 12/24 V-Batteriesystem. Achten Sie darauf, dass die Polarität mit der Polarität der Batterie

übereinstimmt.

an die Kabelklemmen auf der

1B2

Anschließen der Fernbedienung

1. Montieren Sie die Fernbedienung an der gewünschten Stelle.

2. Stecken Sie das eine Ende des Fernbedienungskabels A Fernbedienung ein.

3. Stecken Sie das andere Ende des Fernbedienungskabels

in den Fernbedienungsanschluss an der Vorderseite des Wechselrichters B Wenn die Fernbedienung verwendet wird, stellen Sie sicher, dass

der Netzschalter am Wechselrichter B

auf OFF gestellt ist.

in die

Einschalten eines Steckdosengeräts

Stellen Sie sicher, dass das Zielgerät ausgeschaltet ist, bevor Sie

es anschließen.

1. Stecken Sie den Netzstecker eines Zielgerätes in die Steckdose

2. Schalten Sie den Wechselrichter mit dem Netzschalter B der Fernbedienung ein. Die Betriebsanzeige-LED Bq schaltet sich ein.

Wenn die Fernbedienung verwendet wird, stellen Sie sicher, dass

der Netzschalter am Wechselrichter B Belasten Sie den Wechselrichter bei längerem Gebrauch (>1

Stunde) nicht zu mehr als 80%.

auf OFF gestellt ist.

oder

Stromversorgung eines USB-Geräts

1. Schließen Sie ein USB-Kabel an den USB-Anschluss B6B7 des Wechselrichters ein.

2. Stecken Sie das andere Ende des USB-Kabels in Ihr Zielgerät.

3. Schalten Sie den Wechselrichter mit dem Netzschalter B der Fernbedienung ein. Die Betriebsanzeige-LED Bq schaltet sich ein.

Wenn die Fernbedienung verwendet wird, stellen Sie sicher, dass

der Netzschalter am Wechselrichter B

auf OFF gestellt ist.

oder

Problemlösung

Wenn das Zielgerät nicht mit Strom versorgt wird, achten Sie auf die Anzeige-LEDs und hören Sie auf Alarme. Die folgende Tabelle zeigt, was die Kombinationen aus Leuchten und Tönen bedeuten.

Power-

StörungsLED

Alarm Mögliche

Ursache

selrichter ist ausgeschaltet

Der Akku ist leer.

spannungsalarm

LED

Aus Aus Nein Der Wech-

Auf Au s Ja Nieder-

Mögliche Lösung

Schalten Sie den Wechselrichter ein.

Laden Sie die Batterie auf.

Wechseln Sie die Batterie.

Laden Sie die Batterie auf.

Wechseln Sie die Batterie.

Auf Au s Ja Abschal-

Auf Au f Nein Überspan-

Auf Au f Nein Über-

Auf Au f Ja Abschal-

Auf Au f Nein Kurz-

tung bei niedriger Spannung

nungsabschaltung

lastungsschutz

tung bei hohen Temperaturen

schluss am Ausgang

Laden Sie die Batterie auf.

Wechseln Sie die Batterie.

Prüfen Sie die Batteriespannung. Der Wechselrichter funktioniert wieder wie gewohnt, wenn die Spannung innerhalb des angegebenen Bereichs liegt.

Reduzieren Sie die Belastung des Wechselrichters.

Lassen Sie das Produkt abkühlen. Der Wechselrichter funktioniert wieder wie gewohnt, wenn er abgekühlt ist.

Entfernen Sie das Zielgerät vom Wechselrichter. Prüfen Sie das Gerät auf Kurzschluss. Beseitigen Sie den Kurzschluss am Ausgang und starten Sie den Wechselrichter neu, um den normalen Betrieb wieder aufzunehmen.

Entsorgung

Dieses Produkt muss an einer entsprechenden Sammelstelle zur Entsorgung abgegeben werden. Entsorgen Sie das Produkt nicht mit dem Haushaltsabfall. Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.

Guide de démarrage rapide

Onduleur de puissance (1000/2000 Watt)

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Utilisation prévue

Ce produit est un convertisseur de puissance qui permet de convertir 12/24 V DC en 230 V AC.

Vériez les spécications de votre modèle.

N'utilisez ce produit qu'en combinaison avec des appareils de classe II. Ne pas utiliser ce produit avec :

• Appareils dépassant la puissance nominale de l'onduleur.

• Les appareils à charge capacitive et perceptive tels que les

climatiseurs, les perceuses à haute puissance, les réfrigérateurs, les fours à micro-ondes ou les mixeurs.

Page 7

• Appareils ayant des exigences strictes en matière d'alimentation électrique, tels que les appareils de mesure de précision.

Le produit est prévu pour un usage intérieur uniquement. Toute modication du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement. Le produit n’est pas destiné à un usage professionnel.

Pièces principales (image A)

1 Onduleur de puissance 2 Câbles d'alimentation

Pièces principales (image B)

1 Borne de câble - 2 Borne de câble + 3 Sol 4 Prise d’alimentation 5 Port distant

3 A distance 4 Câble de télécommande

7 Port USB-C 8 Interrupteur 9 Indicateur de défaut LED q Indicateur d'alimentation

LED

6 Port USB

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent document pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent document.

• N'installez pas le produit à proximité de matériaux inammables.

• Ne placez pas le produit dans des endroits où la température est

élevée ou en plein soleil.

• Ne pas couvrir ou obstruer les ouvertures de ventilation du produit.

• N’immergez pas le produit dans l’eau ou d’autres liquides.

• Ne pas exposer le produit à l'eau, à la pluie, à la moiteur ou à une

humidité élevée.

• Ne pas utiliser l'appareil à proximité d'un gaz combustible ou d'un feu ouvert.

• Ne pas utiliser d'appareils susceptibles de réinjecter du courant dans l'onduleur.

• N’ouvrez pas le produit, il ne contient aucune pièce réparable par l’utilisateur.

• Déconnectez le produit de la source d’alimentation avant nettoyage.

• Débranchez le produit de la source d'alimentation avant tout entretien et lors du remplacement de pièces.

• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.

• Ne pas laisser d’enfants jouer avec les matériaux d’emballage. Toujours tenir les matériaux d’emballage hors de portée des enfants.

• Maintenez toujours le câble d’alimentation et le produit éloignés des passages habituels.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ne pas utiliser de produits de nettoyage chimiques agressifs lors

du nettoyage du produit.

• Ce produit ne peut être réparé que par un technicien qualié an de réduire les risques d'électrocution.

Montage du convertisseur de puissance

Conservez un espace d'au moins 50 cm entre le mur et les

ventilateurs situés à l'arrière de l'onduleur.

1. Maintenir l'onduleur dans la position souhaitée.

2. Tracez quatre trous à l'aide d'un crayon en utilisant l'onduleur comme modèle.

3. Percez les trous à l'aide d'une perceuse électrique et d'un foret.

4. Monter l'onduleur à la position souhaitée à l'aide de vis.

Raccordement du convertisseur de puissance (Image C)

Portez des gants de protection lorsque vous installez les câbles

d'alimentation. Utilisez des outils avec des poignées isolées lors de l'installation

des câbles d'alimentation.

1. Connecter les câbles d'alimentation A situées à l'arrière du convertisseur de puissance B

2. Connectez l'autre extrémité des câbles d'alimentation à un système de batterie de 12/24 système de batterie V. Veillez à ce que la polarité corresponde à celle de la batterie.

aux bornes de câbles

1B2

Connexion de la télécommande

1. Installez la télécommande dans la position souhaitée.

2. Branchez une extrémité du câble de la télécommande A la télécommande.

3. Branchez l'autre extrémité du câble de télécommande A le port de télécommande situé à l'avant de l'onduleur. B Si la télécommande est utilisée, assurez-vous que l'interrupteur

d'alimentation de l'onduleur est sur OFF. B

est réglé sur OFF.

Alimentation d'un appareil à socle

Assurez-vous que l'appareil cible est éteint avant de le connecter.

1. Brancher la che d'alimentation d'un appareil cible dans la prise de courant B

2. Mettez l'onduleur en marche à l'aide de l'interrupteur d'alimentation B Le voyant d'alimentation Bq s'allume.

Si la télécommande est utilisée, assurez-vous que l'interrupteur

d'alimentation de l'onduleur est sur OFF. B Ne chargez pas l'onduleur à plus de 80 % lors d'une utilisation

prolongée (>1 heure).

ou la télécommande.

est réglé sur OFF.

Alimentation d'un périphérique USB

1. Branchez un câble USB sur le port USB B6B7 de l'onduleur.

2. Branchez l'autre extrémité du câble USB sur votre appareil cible.

3. Mettez l'onduleur en marche à l'aide de l'interrupteur d'alimentation B Le voyant d'alimentation Bq s'allume.

Si la télécommande est utilisée, assurez-vous que l'interrupteur

d'alimentation de l'onduleur est sur OFF. B

ou la télécommande.

est réglé sur OFF.

Dépannage

Si l'appareil cible n'est pas alimenté, observez les voyants lumineux et écoutez les alarmes. Le tableau ci-dessous indique la signication des combinaisons de voyants et de sons.

LED

LED de défaut

Alarme Cause d'alimentation

Arrêt Arrêt Non Le conver-

Sur Arrêt Oui Alarme

Sur Arrêt Oui Arrêt en

possible

tisseur de puissance est éteint

La batterie est déchargée.

de basse tension

cas de faible tension

Solution possible

Mettez l'onduleur sous tension.

Rechargez la batterie.

Remplacez la pile.

Rechargez la batterie.

Remplacez la pile.

Rechargez la batterie.

dans

Page 8

Remplacez la pile.

Sur Sur Non Arrêt en

Sur Sur Non Protection

Sur Sur Oui Arrêt en

Sur Sur Non Court-

cas de surtension

contre les surcharges

cas de température élevée

circuit de sortie

Vérier la tension de la batterie. Le convertisseur de puissance fonctionnera à nouveau normalement lorsque la tension se situera dans la plage spéciée.

Réduire la charge de l'onduleur.

Laisser le produit refroidir. L'onduleur fonctionnera à nouveau normalement lorsqu'il sera refroidi.

Retirer l'appareil cible de l'onduleur. Vérier que l'appareil n'est pas en court-circuit. Éliminez le courtcircuit de la sortie et redémarrez l'onduleur pour qu'il reprenne son fonctionnement normal.

Traitement des déchets

Le produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas le produit avec les ordures ménagères ordinaires. Pour plus d’informations, contactez le distributeur ou l’autorité locale responsable de la gestion des déchets.

Snelstartgids

Stroomomvormer (1000/2000 watt)

Zie voor meer informatie de uitgebreide handleiding online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Bedoeld gebruik

Dit product is een omvormer om 12/24 V DC naar 230 V AC.

Controleer de specicaties van je model.

Gebruik dit product alleen in combinatie met apparaten van klasse II. Gebruik dit product niet samen met:

• Apparaten die het nominale vermogen van de omvormer overschrijden.

• Apparaten met capacitieve en perceptuele belasting zoals airconditioning, boormachines met hoog vermogen, koelkasten, magnetrons of blenders.

• Apparaten die strenge eisen stellen aan de voeding, zoals precisiemeetapparatuur.

Het product is enkel bedoeld voor gebruik binnenshuis. Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie en correcte werking. Het product is niet bedoeld voor professioneel gebruik.

Belangrijkste onderdelen (afbeelding A)

1 Stroomomvormer 2 Stroomkabels

Belangrijkste onderdelen (afbeelding B)

1 Kabelklem - 2 Kabelklem + 3 Grond 4 Voedingspoort 5 Externe poort

3 Op afstand 4 Afstandsbediening

6 USB-poort 7 USB-C poort 8 Aan-/ uitschakelaar 9 LED storingsindicator q Voedingsindicator LED

Veiligheidsvoorschriften

WAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Installeer het product niet naast brandbare materialen.

• Plaats het product niet op plekken met hoge temperaturen of

direct zonlicht.

• Bedek of blokkeer de ventilatieopeningen van het product niet.

• Dompel het product niet onder in water of andere vloeistoen.

• Stel het product niet bloot aan water, regen, vocht of hoge

luchtvochtigheid.

• Gebruik het product niet in de buurt van brandbaar gas of open vuur.

• Gebruik geen apparaten die stroom kunnen terugvoeren naar de omvormer.

• Open het product niet. Er zitten geen onderdelen in die door de gebruiker te onderhouden zijn.

• Koppel het product los van de stroombron voordat u het reinigt.

• Haal de stekker van het product uit de voedingsbron voor

onderhoud en bij het vervangen van onderdelen.

• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect product onmiddellijk.

• Laat kinderen niet met het verpakkingsmateriaal spelen. Houd het verpakkingsmateriaal altijd buiten het bereik van kinderen.

• Houd het netsnoer en het product altijd uit de buurt van de gangbare looppaden.

• Laat het product niet vallen en voorkom stoten.

• Gebruik bij het reinigen van het product geen agressieve

chemische reinigingsmiddelen.

• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.

De omvormer monteren

Houd minstens 50 cm afstand tot de muur van de ventilatoren

aan de achterkant van de omvormer.

1. Houd de omvormer in de gewenste positie.

2. Markeer vier gaten met een potlood en gebruik de omvormer als sjabloon.

3. Boor de gaten met een boormachine en een boortje.

4. Monteer de omvormer op de gewenste positie met behulp van schroeven.

De omvormer aansluiten (Afbeelding C)

Draag beschermende handschoenen bij het installeren van de

voedingskabels. Gebruik gereedschap met geïsoleerde handgrepen bij het

installeren van de voedingskabels.

1. Sluit de voedingskabels A achterkant van de omvormer B

2. Sluit het andere uiteinde van de voedingskabels aan op een 12/24 V-accusysteem. Zorg ervoor dat de polariteit overeenkomt met de polariteit van

de batterij.

op de kabelklemmen aan de

1B2

Page 9

De afstandsbediening aansluiten

1. Monteer de afstandsbediening in de gewenste positie.

2. Sluit het ene uiteinde van de afstandsbedieningskabel A de afstandsbediening.

3. Steek het andere uiteinde van de afstandsbedieningskabel A in de poort voor afstandsbediening aan de voorkant van de omvormer B Als de afstandsbediening wordt gebruikt, controleer dan of de

aan/uit-schakelaar op de omvormer B

op OFF staat.

Een stopcontactapparaat van stroom voorzien

Zorg ervoor dat het doelapparaat is uitgeschakeld voordat je

het aansluit.

1. Steek de stekker van een doelapparaat in het stopcontact B

2. Schakel de omvormer in met de aan/uit-schakelaar B afstandsbediening. De voedingsindicator LED Bq gaat aan.

Als de afstandsbediening wordt gebruikt, controleer dan of de

aan/uit-schakelaar op de omvormer B Belast de omvormer niet meer dan 80% tijdens langdurig

gebruik (>1 uur).

op OFF staat.

of de

Een USB-apparaat van stroom voorzien

1. Sluit een USB-kabel aan op de USB-poort B6B7 van de omvormer.

2. Sluit het andere uiteinde van de USB-kabel aan op je doelapparaat.

3. Schakel de omvormer in met de aan/uit-schakelaar B afstandsbediening. De voedingsindicator LED Bq gaat aan.

Als de afstandsbediening wordt gebruikt, controleer dan of de

aan/uit-schakelaar op de omvormer B

op OFF staat.

of de

Probleem oplossing

Als het doelapparaat geen stroom ontvangt, kijk dan naar de indicator-LED's en luister of je een alarm hoort. De onderstaande tabel laat zien wat de combinaties van lampjes en geluiden betekenen.

Voe-

Storing LED

Alarm Mogelijke

oorzaak

vormer is uitgeschakeld

De accu is leeg.

ningsalarm

keling bij laagspanning

ningsuitschakeling

dings LED

Uit Uit Geen De om-

Op Uit Ja Laagspan-

Op Uit Ja Uitscha-

Op Op Geen Overspan-

Mogelijke oplossing

Schakel de omvormer in.

Laad de batterij op.

Vervang de batterij.

Laad de batterij op.

Vervang de batterij.

Laad de batterij op.

Vervang de batterij.

Controleer de accuspanning. De omvormer werkt weer normaal als de spanning binnen het opgegeven bereik ligt.

Op Op Geen Bescher-

Op Op Ja Uitscha-

Op Op Geen Kort-

ming tegen overbelasting

keling bij hoge temperatuur

sluiting uitgang

Verminder de belasting van de omvormer.

Laat het product afkoelen. De omvormer werkt weer normaal als deze is afgekoeld.

Verwijder het doelapparaat van de omvormer. Controleer het apparaat op kortsluiting. Verwijder de kortsluiting van de uitgang en start de omvormer opnieuw op om de normale werking te hervatten.

Afdanking

Het product is bestemd voor gescheiden inzameling bij een hiertoe aangewezen verzamelpunt. Werp het product niet weg bij het huishoudelijk afval. Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Guida rapida all’avvio

Inverter di potenza (1000/2000 Watt)

Per maggiori informazioni vedere il manuale esteso online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Uso previsto

Questo prodotto è un inverter di potenza per convertire 12/24 V DC a 230 V CA.

Controllare le speciche del modello in uso.

Utilizzare questo prodotto solo in combinazione con dispositivi di classe II. Non utilizzare questo prodotto con:

• Dispositivi che superano la potenza nominale dell'inverter.

• Dispositivi a carico capacitivo e percettivo come condizionatori,

trapani ad alta potenza, frigoriferi, forni a microonde o frullatori.

• Dispositivi con requisiti di alimentazione molto severi, come le apparecchiature di misura di precisione.

Il prodotto è inteso solo per utilizzo in interni. Eventuali modiche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento. Il prodotto non è inteso per utilizzi professionali.

Parti principali (immagine A)

1 Inverter di potenza 2 Cavi di alimentazione

Parti principali (immagine B)

1 Terminale del cavo - 2 Terminale del cavo + 3 Ter ra 4 Presa di alimentazione 5 Porta remota 6 Porta USB

3 Remoto 4 Cavo remoto

7 Porta USB-C 8 Interruttore di

alimentazione

9 Indicatore di guasto LED q Indicatore di alimentazione

LED

Page 10

Istruzioni di sicurezza

ATTENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente documento.

• Non installare il prodotto vicino a materiali inammabili.

• Non collocare il prodotto in aree a temperatura elevata o alla

luce diretta del sole.

• Non coprire o ostruire le aperture di ventilazione del prodotto.

• Non immergere il prodotto in acqua o altri liquidi.

• Non esporre il prodotto all’acqua, alla pioggia, all’umidità o

all’umidità elevata.

• Non utilizzare il prodotto in prossimità di gas combustibili o di amme libere.

• Non mettere in funzione apparecchi che possano restituire energia all'inverter.

• Non aprire il prodotto: all’interno non sono presenti parti riparabili dall’utente.

• Prima della pulizia scollegare il prodotto dalla sorgente di alimentazione.

• Scollegare il prodotto dalla sorgente di alimentazione prima di eettuare la manutenzione e durante la sostituzione delle parti.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.

• Non lasciare che i bambini giochino con i materiali di imballaggio. Tenere sempre i materiali di imballaggio lontano dalla portata dei bambini.

• Tenere sempre il cavo di alimentazione e il prodotto lontani dai luoghi in cui si è soliti camminare.

• Non far cadere il prodotto ed evitare impatti.

• Non usare detergenti chimici aggressivi durante la pulizia del

prodotto.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualicato per ridurre il rischio di scosse elettriche.

Montaggio dell'inverter di potenza

Mantenere uno spazio di almeno 50 cm dalla parete dalle

ventole sul retro dell'inverter.

1. Tenere l'inverter nella posizione desiderata.

2. Segnare quattro fori con una matita usando l'inverter come modello.

3. Praticare i fori con un trapano elettrico e una punta.

4. Montare l'inverter di potenza nella posizione desiderata utilizzando le viti.

Collegamento dell'inverter (Immagine C)

Indossare guanti di protezione durante l'installazione dei cavi di

alimentazione. Per l'installazione dei cavi di alimentazione, utilizzare strumenti

con manici isolati.

1. Collegare i cavi di alimentazione A retro dell'inverter. B

2. Collegare l'altra estremità dei cavi di alimentazione a un sistema di batterie a V. 12/24 V. Assicurarsi che la polarità corrisponda a quella della batteria.

1B2

ai morsetti dei cavi sul

Collegamento del telecomando

1. Montare il telecomando nella posizione desiderata.

2. Collegare un'estremità del cavo del telecomando A telecomando.

3. Collegare l'altra estremità del cavo remoto A remota sulla parte anteriore dell'inverter. B

nel

nella porta

Se si utilizza il telecomando, assicurarsi che l'interruttore di

alimentazione dell'inverter sia impostato su OFF. B impostato su OFF.

Alimentazione di una presa di corrente

Assicurarsi che il dispositivo di destinazione sia spento prima di

collegarlo.

1. Inserire la spina di alimentazione di un dispositivo di destinazione nella presa di corrente. B

2. Accendere l'inverter utilizzando l'interruttore di alimentazione

o il telecomando.

Il LED dell'indicatore di alimentazione Bq si accende.

Se si utilizza il telecomando, assicurarsi che l'interruttore di

alimentazione dell'inverter sia impostato su OFF. B impostato su OFF. Non caricare l'inverter di potenza oltre l'80% durante un uso

prolungato (>1 ora).

Alimentazione di un dispositivo USB

1. Collegare un cavo USB alla porta USB B6B7 dell'inverter.

2. Collegare l'altra estremità del cavo USB al dispositivo di destinazione.

3. Accendere l'inverter utilizzando l'interruttore di alimentazione

o il telecomando.

Il LED dell'indicatore di alimentazione Bq si accende.

Se si utilizza il telecomando, assicurarsi che l'interruttore di

alimentazione dell'inverter sia impostato su OFF. B impostato su OFF.

Risoluzione dei problemi

Se il dispositivo di destinazione non riceve alimentazione, osservare i LED di segnalazione e ascoltare gli allarmi. La tabella seguente mostra il signicato delle combinazioni di spie e suoni.

LED di

LED di guasto

Allar-meCausa alimentazione

Spento Spento No L'inverter

Su Spento Sì Allarme

Su Spento Sì Spegni-

Su Su No Spegni-

Su Su No Protezione

possibile

di potenza è spento

La batteria è esaurita.

di bassa tensione

mento a bassa tensione

mento per sovratensione

da sovraccarico

Possibile soluzione

Accendere l'inverter.

Ricaricare la batteria.

Sostituire la batteria.

Ricaricare la batteria.

Sostituire la batteria.

Ricaricare la batteria.

Sostituire la batteria.

Controllare la tensione della batteria. L'inverter funziona di nuovo normalmente quando la tensione rientra nell'intervallo specicato.

Ridurre il carico dell'inverter.

sia

Page 11

Su Su Sì Spegni-

Su Su No Cortocir-

mento per alta temperatura

cuito in uscita

Lasciare rareddare il prodotto. L'inverter funzionerà di nuovo normalmente una volta rareddato.

Rimuovere il dispositivo di destinazione dall'inverter. Controllare che il dispositivo non sia in cortocircuito. Rimuovere il cortocircuito dall'uscita e riavviare l'inverter per ripristinare il normale funzionamento.

Smaltimento

Questo prodotto è soggetto a raccolta dierenziata nei punti di raccolta appropriati. Non smaltire il prodotto con i riuti domestici. Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la gestione dei riuti.

Guía de inicio rápido

Inversor (1000/2000 vatios)

Para más información, consulte el manual ampliado en línea: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Uso previsto por el fabricante

Este producto es un inversor de potencia para convertir 12/24 V CC a 230 V CA.

Consulta las especicaciones de tu modelo.

Utilice este producto únicamente en combinación con dispositivos de clase II. No utilice este producto con:

• Dispositivos que superen la potencia nominal del inversor.

• Aparatos de carga capacitiva y perceptiva como aire

acondicionado, taladros de alta potencia, frigorícos, hornos microondas o batidoras.

• Dispositivos con requisitos estrictos de alimentación eléctrica, como equipos de medición de precisión.

El producto está diseñado únicamente para uso en interiores. Cualquier modicación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado. El producto no está diseñado para un uso profesional.

Partes principales (imagen A)

1 Inversor 2 Cables de alimentación

Partes principales (imagen B)

1 Terminal de cable - 2 Terminal de cable + 3 Suelo 4 Toma de corriente 5 Puerto remoto

3 Remoto 4 Cable remoto

6 Puerto USB 7 Puerto USB-C 8 Interruptor de alimentación 9 Indicador LED de avería q Indicador LED de encendido

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde el embalaje y este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este documento.

• No instale el producto cerca de materiales inamables.

• No coloque el producto en zonas con temperaturas elevadas ni

bajo la luz directa del sol.

• No cubra ni obstruya las aberturas de ventilación del producto.

• No sumerja el producto en agua ni en otros líquidos.

• No exponga el producto al agua, a la lluvia o a humedad

elevada.

• No utilice el producto cerca de gas combustible o fuego abierto.

• No utilice aparatos que puedan retroalimentar el inversor.

• No abra el producto, no existen piezas en el interior que puedan

ser reparadas por el usuario.

• Desenchufe el producto de la toma de corriente antes de limpiarlo.

• Desconecte el producto de la fuente de alimentación antes de hacer una revisión y al sustituir piezas.

• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.

• No permita que los niños jueguen con el material de embalaje. Mantenga el material de embalaje siempre fuera del alcance de los niños.

• Mantenga siempre el cable de alimentación y el producto alejados de los pasajes habituales.

• No deje caer el producto y evite que sufra golpes.

• No utilice productos químicos agresivos para limpiar el

producto.

• Este producto solo puede recibir servicio de un técnico cualicado para su mantenimiento para así reducir el riesgo de descargas eléctricas.

Montaje del inversor

Mantenga un espacio mínimo de 50 cm con respecto a la pared

desde los ventiladores de la parte trasera del inversor.

1. Mantenga el inversor en la posición deseada.

2. Marque cuatro oricios con un lápiz utilizando el inversor como plantilla.

3. Taladra los agujeros con un taladro eléctrico y una broca.

4. Monte el inversor en la posición deseada utilizando tornillos.

Conexión del inversor (Imagen C)

Utilice guantes de protección al instalar los cables de

alimentación. Utilice herramientas con mangos aislados cuando instale los

cables de alimentación.

1. Conecte los cables de alimentación A de la parte posterior del inversor. B

2. Conecte el otro extremo de los cables de alimentación a un 12/24 sistema de baterías en V. Asegúrese de que la polaridad coincide con la polaridad de la

batería.

a los bornes de cable

1B2

Conexión del mando a distancia

1. Monte el mando en la posición deseada.

2. Enchufe un extremo del cable remoto A distancia.

3. Enchufe el otro extremo del cable remoto A remoto situado en la parte frontal del inversor. B Si se utiliza el mando a distancia, asegúrese de que el interruptor

de alimentación del inversor B

en el mando a

en el puerto

esté en la posición OFF.

Page 12

Alimentación de un enchufe

Asegúrate de que el dispositivo de destino está apagado antes

de conectarlo.

1. Enchufe la clavija de alimentación de un dispositivo de destino en la toma de corriente B

2. Encienda el inversor con el interruptor de alimentación B mando a distancia. El LED indicador de alimentación Bq se enciende.

Si se utiliza el mando a distancia, asegúrese de que el interruptor

de alimentación del inversor B No cargue el inversor a más del 80% durante un uso prolongado

(>1 hora).

esté en la posición OFF.

o el

Alimentación de un dispositivo USB

1. Conecte un cable USB al puerto USB B6B7 del inversor.

2. Conecta el otro extremo del cable USB a tu dispositivo de destino.

3. Encienda el inversor con el interruptor de alimentación B mando a distancia. El LED indicador de alimentación Bq se enciende.

Si se utiliza el mando a distancia, asegúrese de que el interruptor

de alimentación del inversor B

esté en la posición OFF.

o el

Resolución de problemas

Si el dispositivo de destino no recibe alimentación, observe los LED indicadores y escuche las alarmas. La siguiente tabla muestra lo que signican las combinaciones de luces y sonidos.

LED de

LED de avería

Apagado.

do.

Alarma Posible

causa

No El inversor

está apagado

La batería está vacía.

Sí Alarma

de baja tensión

Sí Desco-

nexión por baja tensión

nexión por sobretensión

contra sobrecargas

nexión por alta temperatura

encendido

Apagado.

En Apaga-

En En No Desco-

En En No Protección

En En Sí Desco-

Posible solución

Encienda el inversor.

Recargue la batería.

Sustituya la pila.

Recargue la batería.

Sustituya la pila.

Recargue la batería.

Sustituya la pila.

Compruebe la tensión de la batería. El inversor volverá a funcionar con normalidad cuando la tensión se encuentre dentro del rango especicado.

Reduzca la carga del inversor.

Dejar enfriar el producto. El inversor volverá a funcionar con normalidad cuando se enfríe.

En En No Cortocir-

cuito de salida

Retire el dispositivo de destino del inversor de corriente. Compruebe si el aparato presenta un cortocircuito. Elimine el cortocircuito de la salida y reinicie el inversor para reanudar el funcionamiento normal.

Eliminación

El producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga del producto con la basura doméstica. Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos.

Guia de iniciação rápida

Inversor de potência (1000/2000 Watt)

Para mais informações, consulte a versão alargada do manual on-line: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Utilização prevista

Este produto é um inversor de potência para converter 12/24 V DC para 230 V AC.

Verique as especicações do seu modelo.

Utilizar este produto apenas em combinação com dispositivos de classe II. Não utilizar este produto com:

• Dispositivos que excedem a potência nominal do inversor.

• Dispositivos de carga capacitiva e perceptiva, como ar

condicionado, berbequins de alta potência, frigorícos, fornos de micro-ondas ou liquidicadores.

• Dispositivos que têm requisitos rigorosos de alimentação eléctrica, como equipamento de medição de precisão.

O produto destina-se apenas a utilização em interiores. Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado. O produto não se destina a utilização prossional.

Peças principais (imagem A)

1 Inversor de potência 2 Cabos de alimentação

Peças principais (imagem B)

1 Terminal de cabo - 2 Terminal do cabo + 3 Solo 4 Ficha de alimentação 5 Porta remota

3 Remoto 4 Cabo remoto

7 Porta USB-C 8 Interruptor de alimentação 9 LED indicador de falha q LED indicador de

alimentação

6 Porta USB

Instruções de segurança

AVISO

• Certique-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este documento para referência futura.

• Utilize o produto apenas conforme descrito neste documento.

Page 13

• Não instalar o produto próximo de materiais inamáveis.

• Não colocar o produto em áreas com temperaturas elevadas ou

luz solar direta.

• Não cubra ou obstrua as aberturas de ventilação do produto.

• Não mergulhe o produto em água ou outros líquidos.

• Não exponha o produto a água, chuva, humidade ou humidade

elevada.

• Não utilizar o produto perto de gás combustível ou de fogo aberto.

• Não utilize aparelhos que possam alimentar o inversor de potência com energia.

• Não abra o produto, este não contém peças reparáveis pelo utilizador.

• Desligue o produto da fonte de alimentação antes de limpar.

• Desligue o produto da fonte de alimentação antes de efetuar a

manutenção ou substituir peças.

• Não utilize o produto caso uma peça esteja danicada ou defeituosa. Substitua imediatamente um produto danicado ou defeituoso.

• Não deixe as crianças brincarem com o material de embalagem. Mantenha sempre o material de embalagem fora do alcance das crianças.

• Mantenha sempre o cabo de alimentação e o produto afastado de locais de passagem habitual.

• Não deixe cair o produto e evite impactos.

• Não utilize agentes químicos de limpeza agressivos durante a

limpeza.

• Este produto pode ser reparado apenas por um técnico qualicado para manutenção a m de reduzir o risco de choque elétrico.

Montagem do inversor de potência

Mantenha pelo menos 50 cm de espaço para a parede a partir

das ventoinhas na parte de trás do inversor de potência.

1. Manter o inversor de potência na posição pretendida.

2. Marque quatro orifícios com um lápis, utilizando o inversor de potência como modelo.

3. Faça os furos com um berbequim elétrico e uma broca.

4. Monte o inversor de potência na posição pretendida utilizando parafusos.

Ligar o inversor de potência (Imagem C)

Utilize luvas de proteção quando instalar os cabos de

alimentação. Utilizar ferramentas com cabos isolados para instalar os cabos

de alimentação.

1. Ligar os cabos de alimentação A parte traseira do inversor de potência B

2. Ligue a outra extremidade dos cabos de alimentação a um sistema de bateria 12/24 sistema de bateria V. Certique-se de que a polaridade corresponde à polaridade da

pilha.

aos terminais dos cabos na

1B2

Ligar o controlo remoto

1. Monte o controlo remoto na posição pretendida.

2. Ligue uma extremidade do cabo do controlo remoto A controlo remoto.

3. Ligar a outra extremidade do cabo remoto A na parte frontal do inversor de potência B Se for utilizado o controlo remoto, certique-se de que o

interrutor de alimentação no inversor de potência B posição OFF.

na porta remota

está na

Alimentação de um dispositivo de tomada

Certique-se de que o dispositivo de destino está desligado

antes de o ligar.

1. Ligar a cha de alimentação de um dispositivo de destino à tomada de alimentação B

2. Ligar o inversor de potência com o interrutor de alimentação

ou o controlo remoto.

O LED indicador de alimentação Bq acende-se.

Se for utilizado o controlo remoto, certique-se de que o

interrutor de alimentação no inversor de potência B posição OFF. Não carregue o inversor de potência a mais de 80% durante uma

utilização prolongada (>1 hora).

Alimentar um dispositivo USB

1. Ligar um cabo USB à porta USB B6B7 do inversor de potência.

2. Ligue a outra extremidade do cabo USB ao dispositivo de destino.

3. Ligar o inversor de potência com o interrutor de alimentação

ou o controlo remoto.

O LED indicador de alimentação Bq acende-se.

Se for utilizado o controlo remoto, certique-se de que o

interrutor de alimentação no inversor de potência B posição OFF.

Resolução de problemas

Se o dispositivo alvo não estiver a receber energia, observe os LEDs indicadores e ouça os alarmes. A tabela seguinte mostra o signicado das combinações de luzes e sons.

LED de

LED de falha

Desligado

gado

Alarme Causa

Não O inversor

Sim Alarme

Sim Desliga-

alimentação

Desligado

Em Desli-

Em Em Não Desliga-

Em Em Não Proteção

Em Em Sim Desliga-

possível

de potência está desligado

A bateria está vazia.

de baixa tensão

mento por baixa tensão

mento por sobretensão

contra sobrecarga

mento por alta temperatura

Solução possível

Ligar o inversor de potência.

Carregue a bateria.

Substitua a bateria.

Carregue a bateria.

Substitua a bateria.

Carregue a bateria.

Substitua a bateria.

Vericar a tensão da bateria. O inversor de potência voltará a funcionar normalmente quando a tensão estiver dentro do intervalo especicado.

Reduzir a carga do inversor de potência.

Deixar arrefecer o produto. O inversor de potência voltará a funcionar normalmente quando estiver arrefecido.

está na

Page 14

Em Em Não Curto-

circuito na saída

Retire o dispositivo de destino do inversor de potência. Vericar se o aparelho está em curto-circuito. Remover o curtocircuito da saída e reiniciar o inversor de potência para retomar o funcionamento normal.

Eliminação

O produto deve ser eliminado separadamente num ponto de recolha apropriado. Não elimine este produto juntamente com o lixo doméstico. Para obter mais informações, contacte o revendedor ou o organismo local responsável pela gestão de resíduos.

Snabbstartsguide

Kraftomvandlare (1000/2000 Watt)

För ytterligare information, se den utökade manualen online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Avsedd användning

Denna produkt är en kraftomvandlare som omvandlar 12/24 V DC till 230 V AC.

Kontrollera specikationerna för din modell.

Använd endast denna produkt i kombination med klass II-enheter. Använd inte denna produkt tillsammans med:

• Apparater som överskrider växelriktarens märkeekt.

• Kapacitiva och perceptuella belastningsanordningar som

luftkonditionering, borrmaskiner med hög eekt, kylskåp, mikrovågsugnar eller mixrar.

• Enheter som har strikta krav på strömförsörjning, t.ex. precisionsmätutrustning.

Denna produkt är endast avsedd för användning inomhus. Modiering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion. Produkten är inte avsedd för yrkesmässig användning.

Huvuddelar (bild A)

1 Kraftomvandlare 2 Kraftkablar

Huvuddelar (bild B)

1 Kabelanslutning 2 Kabelanslutning + 3 Jord 4 Kraftintag 5 Fjärrport

3 Fjärrkontroll 4 Kabel för ärrkontroll

6 USB-port 7 USB-C-port 8 Strömbrytare 9 LED för felindikering q LED för strömindikator

Säkerhetsanvisningar

VARNING

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.

• Använd produkten endast enligt anvisningarna i detta dokument.

• Installera inte produkten i närheten av lättantändliga material.

• Placera inte produkten i områden med höga temperaturer eller

direkt solljus.

• Ventilationsöppningarna på produkten får inte täckas över eller blockeras.

• Sänk inte ner produkten i vatten eller annan vätska.

• Exponera inte produkten till vatten, regn eller fukt eller hög

fukthalt.

• Använd inte produkten i närheten av brännbar gas eller öppen eld.

• Använd inte apparater som kan återföra ström till växelriktaren.

• Öppna inte upp produkten. Det nns inga invändiga delar som

användaren kan serva på egen hand.

• Koppla bort produkten från strömkällan före städning.

• Koppla bort produkten från kraftkällan före ser vice och utbyte av

delar.

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.

• Barn får inte leka med emballaget. Håll alltid emballaget utom räckhåll för barn.

• Håll alltid nätsladden och produkten borta från gångbanor som vanligtvis används.

• Tappa inte produkten och skydda den mot slag.

• Använd aldrig aggressiva kemiska rengöringsmedel när du

rengör produkten.

• Denna produkt får, för att minska risken för elchock, endast servas av en kvalicerad underhållstekniker.

Montering av växelriktaren

Håll ett avstånd på minst 50 cm till väggen från äktarna på

omriktarens baksida.

1. Håll växelriktaren i önskad position.

2. Markera fyra hål med en blyertspenna och använd växelriktaren som mall.

3. Borra hålen med hjälp av en borrmaskin och en borrkrona.

4. Montera växelriktaren på önskad plats med hjälp av skruvar.

Anslutning av växelriktaren (Bild C)

Använd skyddshandskar när du installerar nätkablarna.

Använd verktyg med isolerade handtag när du installerar

strömkablarna.

1. Anslut nätkablarna A växelriktaren B

2. Anslut den andra änden av strömkablarna till ett 12/24 V-batterisystem. Kontrollera att polariteten överensstämmer med batteriets

polaritet.

till kabelanslutningarna på baksidan av

1B2

Ansluta ärrkontrollen

1. Montera ärrkontrollen i önskad position.

2. Anslut ena änden av ärrkabeln A

3. Anslut den andra änden av ärrkabeln A framsidan av växelriktaren B Om ärrkontrollen används, se till att strömbrytaren på

växelriktaren B

är inställd på OFF.

in i ärrkontrollen.

i ärrporten på

Strömförsörjning av en uttagsenhet

Se till att målenheten är avstängd innan du ansluter den.

1. Anslut nätkontakten från en målenhet till eluttaget B

2. Slå på växelriktaren med strömbrytaren B Strömindikatorns LED-lampa Bq tänds.

Om ärrkontrollen används, se till att strömbrytaren på

växelriktaren B Belasta inte växelriktaren mer än 80% vid långvarig användning

(>1 timme).

är inställd på OFF.

eller ärrkontrollen.

Page 15

Strömförsörjning av en USB-enhet

1. Anslut en USB-kabel till USB-porten B6B7 på växelriktaren.

2. Anslut den andra änden av USB-kabeln till målenheten.

3. Slå på växelriktaren med strömbrytaren B Strömindikatorns LED-lampa Bq tänds.

Om ärrkontrollen används, se till att strömbrytaren på

växelriktaren B

är inställd på OFF.

eller ärrkontrollen.

Felsökning

Om målenheten inte får ström ska du titta på indikatorlamporna och lyssna efter larm. I tabellen nedan visas vad kombinationerna av lampor och ljud betyder.

LED för

LED för fel

Larm Möjlig

orsak

taren är frånkopplad

Batteriet är urladdat.

ningslarm

ning vid låg spänning

ning vid överspänning

lastningsskydd

ning vid hög temperatur

kortslutning

strömförsörjning

Av Av Nej Växelrik-

På Av Ja Lågspän-

På Av Ja Avstäng-

På På Nej Avstäng-

På På Nej Överbe-

På På Ja Avstäng-

På På Nej Utgång

Möjlig lösning

Slå på växelriktaren.

Ladda batteriet.

Byt ut batteriet.

Ladda batteriet.

Byt ut batteriet.

Ladda batteriet.

Byt ut batteriet.

Kontrollera batterispänningen. Omriktaren fungerar normalt igen när spänningen ligger inom det angivna intervallet.

Minska belastningen på växelriktaren.

Låt produkten svalna. När växelriktaren har svalnat kommer den att fungera normalt igen.

Ta bort målenheten från växelriktaren. Kontrollera om det nns någon kortslutning. Avlägsna kortslutningen från utgången och starta om växelriktaren så att den återgår till normal funktion.

Bortskaning

Produkten är avsedd för separat insamling vid en lämplig återvinningscentral. Släng inte denna produkt bland vanligt hushållsavfall. För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för avfallshantering.

Pika-aloitusopas

Virransyöttötaajuusmuuttaja (1000/2000 wattia)

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Käyttötarkoitus

Tämä tuote on teho invertteri muuntaa 12/24 V DC:n 230 V AC.

Tarkista mallisi tekniset tiedot.

Käytä tätä tuotetta vain yhdessä luokan II laitteiden kanssa. Älä käytä tätä tuotetta:

• Laitteet, jotka ylittävät vaihtosuuntaajan nimellistehon.

• Kapasitiiviset ja havaintokuormituslaitteet, kuten

ilmastointilaitteet, suuritehoiset porakoneet, jääkaapit, mikroaaltouunit tai tehosekoittimet.

• Laitteet, joilla on tiukat virransyöttövaatimukset, kuten tarkkuusmittauslaitteet.

Tuote on tarkoitettu vain sisäkäyttöön. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan. Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tärkeimmät osat (kuva A)

1 Tehosuuntaaja 2 Virtajohdot

Tärkeimmät osat (kuva B)

1 Kaapeliliitin - 2 Kaapeliliitin + 3 Maa 4 Virtaliitäntä 5 Etäportti

3 Kaukosäädin 4 Kaukosäätimen kaapeli

6 USB-portti 7 USB-C-portti 8 Virtakytkin 9 Vian merkkivalo LED q Virran merkkivalo LED

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä asenna tuotetta syttyvien materiaalien viereen.

• Älä sijoita tuotetta tiloihin, joissa on korkea lämpötila tai suora

auringonvalo.

• Älä peitä tai tuki tuotteen tuuletusaukkoja.

• Älä upota tuotetta veteen tai muuhun nesteeseen.

• Älä altista tuotetta vedelle, sateelle, korkealle ilmankosteudelle

tai muulle kosteudelle.

• Älä käytä tuotetta palavan kaasun tai avotulen läheisyydessä.

• Älä käytä laitteita, jotka voivat syöttää virtaa takaisin invertteriin.

• Älä avaa tuotetta; sen sisällä ei ole osia, joita käyttäjä voisi

huoltaa.

• Irrota tuote virtalähteestä ennen puhdistusta.

• Irrota tuote virtalähteestä ennen huoltoa ja osien vaihtamista.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen.

Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Älä anna lasten leikkiä pakk ausmateriaaleilla. Pidä pakkausmateriaalit aina poissa lasten ulottuvilta.

• Pidä virtajohto ja tuote aina poissa paikoista, joissa kuljetaan paljon.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Älä käytä tuotteen puhdistamiseen voimakkaita kemiallisia

puhdistusaineita.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

Page 16

Taajuusmuuttajan asentaminen

Pidä vähintään 50 cm:n etäisyys seinään invertterin takana

olevista tuulettimista.

1. Pidä taajuusmuuttajaa halutussa asennossa.

2. Merkitse neljä reikää lyijykynällä käyttäen vaihtosuuntaajaa mallina.

3. Poraa reiät porakoneella ja poranterällä.

4. Asenna taajuusmuuttaja haluttuun paikkaan ruuveilla.

Virranvaihtimen kytkeminen (Kuva C)

Käytä suojakäsineitä, kun asennat virtajohtoja.

Käytä virtajohtoja asentaessasi työkaluja, joissa on eristetyt

kahvat.

1. Kytke virtajohdot A takaosassa oleviin kaapeliliittimiin. B

2. Kytke virtajohtojen toinen pää virtakaapeleiden 12/24 V akkujärjestelmään. Varmista, että napaisuus vastaa pariston napaisuutta.

kytke virtajohdot taajuusmuuttajan

1B2

Kaukosäätimen kytkeminen

1. Asenna kaukosäädin haluttuun paikkaan.

2. Kytke kaukosäätimen kaapelin toinen pää A

3. Kytke kaukosäätimen kaapelin toinen pää A taajuusmuuttajan etuosassa olevaan kauko-ohjausporttiin. B Jos käytetään kaukosäädintä, varmista, että vaihtosuuntaajan

virtakytkin B

Pistorasiaan kytkettävän laitteen virran kytkeminen

Varmista, että kohdelaite on kytketty pois päältä ennen sen

liittämistä.

1. Kytke kohdelaitteen virtapistoke pistorasiaan. B

2. Kytke invertteri päälle virtakytkimen avulla. B kaukosäätimellä. Virran merkkivalo LED Bq syttyy.

Jos käytetään kaukosäädintä, varmista, että vaihtosuuntaajan

virtakytkin B Älä kuormita invertteriä yli 80 % pitkän käytön aikana (> 1 tunti).

on OFF-asennossa.

kaukosäätimeen.

tai

USB-laitteen virran syöttäminen

1. Kytke USB-kaapeli USB-porttiin B6B7 virtamuuntimen USB-liitäntään.

2. Liitä USB-kaapelin toinen pää kohdelaitteeseen.

3. Kytke invertteri päälle virtakytkimen avulla. B kaukosäätimellä. Virran merkkivalo LED Bq syttyy.

Jos käytetään kaukosäädintä, varmista, että vaihtosuuntaajan

virtakytkin B

on OFF-asennossa.

tai

Vianmääritys

Jos kohdelaite ei saa virtaa, katso merkkivaloja ja kuuntele hälytyksiä. Alla olevasta taulukosta näet, mitä valojen ja äänien yhdistelmät tarkoittavat.

Virta

Vika-

LED

Pois Pois Ei Tehonvaih-

Osoitteessa

Hälytys Mahdolli-

LED

Pois Kyllä Alhaisen

nen syy

tolaite on kytketty pois päältä

Akku on tyhjä.

jännitteen hälytys

Mahdollinen ratkaisu

Kytke vaihtosuuntaaja päälle.

Lataa akku.

Vaihda paristo.

Lataa akku.

Vaihda paristo.

Osoit-

Pois Kyllä Alhaisen

teessa

Osoit-

teessa

Osoit-

teessa

Osoit-

teessa

Osoit-

teessa

jännitteen sammutus

Ei Ylijän-

nitteen sammutus

Ei Ylikuormi-

tussuojaus

Kyllä Korkean

lämpötilan sammutus

Ei Lähtö

oikosulku

Lataa akku.

Vaihda paristo.

Tarkista akun jännite. Tehosuuntaaja toimii jälleen normaalisti, kun jännite on määritetyllä alueella.

Vähennä vaihtosuuntaajan kuormitusta.

Anna tuotteen jäähtyä. Tehosuuntaaja toimii jälleen normaalisti, kun se on jäähtynyt.

Irrota kohdelaite vaihtosuuntaajasta. Tarkista laite oikosulun varalta. Poista oikosulku ulostulosta ja käynnistä taajuusmuuttaja uudelleen normaalin toiminnan jatkamiseksi.

Jätehuolto

Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei saa hävittää kotitalousjätteen mukana. Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

Hurtigguide

Strømomformer (1000/2000 watt)

For mer informasjon, se den fullstendige bruksanvisningen på nett: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Tiltenkt bruk

Dette produktet er en vekselretter som konverterer 12/24 V DC til 230 V VEKSELSTRØM.

Sjekk spesikasjonene for din modell.

Bruk kun dette produktet i kombinasjon med klasse II-enheter. Ikke bruk dette produktet sammen med:

• Enheter som overskrider vekselretterens nominelle eekt.

• Kapasitive og perseptuelle belastningsenheter som klimaanlegg,

kraftige boremaskiner, kjøleskap, mikrobølgeovner og blendere.

• Enheter som har strenge krav til strømforsyning, for eksempel presisjonsmåleutstyr.

Produkter er bare tiltenkt innendørs bruk. Eventuelle modikasjoner av produktet kan ha konsekvenser for sikkerhet, garanti og funksjon. Produktet er ikke tiltenkt profesjonell bruk.

Hoveddeler (bilde A)

1 Strømomformer 2 Strømkabler

3 Fjernstyrt 4 Fjernkontrollkabel

Page 17

Hoveddeler (bilde B)

1 Kabelterminal 2 Kabelterminal + 3 Bakken 4 Strømsokkel 5 Ekstern port

6 USB-port 7 USB-C-port 8 Strømbryter 9 LED-indikator for feil q Strømindikator-LED

Sikkerhetsinstruksjoner

ADVARSEL

• Sørg for at du har lest og forstått instruksjonene i dette dokumentet før du installerer eller bruker produktet. Ta vare på emballasjen og dette dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i dette dokumentet.

• Ikke installer produktet i nærheten av brennbare materialer.

• Ikke plasser produktet i områder med høy temperatur eller

direkte sollys.

• Ventilasjonsåpningene på produktet må ikke tildekkes eller blokkeres.

• Produktet må ikke nedsenkes i vann eller annen væske.

• Ikke utsett produktet for vann, regn, fuktighet eller høy

luftfuktighet.

• Ikke bruk produktet i nærheten av brennbar gass eller åpen ild.

• Ikke bruk apparater som kan føre strøm tilbake til vekselretteren.

• Produktet må ikke åpnes, det har ingen deler inni som kan

repareres.

• Koble roboten fra strømkilden før den rengjøres.

• Koble produktet fra strømkilden før vedlikehold utføres og når

deler skal skiftes ut.

• Ikke bruk produktet hvis det er skadet eller defekt. Bytt ut et skadet eller defekt produkt med det samme.

• Ikke la barn leke med emballasjen. Emballasjen må alltid være utilgjengelig for barn.

• Hold alltid strømkabelen og produktet unna steder der personer vanligvis går.

• Ikke mist produktet, og forhindre at det slås borti andre gjenstander.

• Bruk ikke sterke rengjøringsmidler til å rengjøre produktet.

• Dette produktet skal kun håndteres av en kvalisert tekniker for

vedlikehold for å redusere risikoen for elektrisk støt.

Montering av vekselretteren

Hold minst 50 cm avstand til veggen fra viftene på baksiden av

omformeren.

1. Hold vekselretteren i ønsket posisjon.

2. Marker re hull med en blyant og bruk strømomformeren som mal.

3. Bor hullene ved hjelp av en bormaskin og en borekrone.

4. Monter vekselretteren på ønsket sted ved hjelp av skruer.

Tilkobling av vekselretteren (bilde C)

Bruk vernehansker når du installerer strømkablene.

Bruk verktøy med isolerte håndtak når du installerer

strømkablene.

1. Koble strømkablene A omformeren. B

2. Koble den andre enden av strømkablene til et V-batterisystem. 12/24 V-batterisystem. Kontroller at polariteten stemmer overens med batteriets

polaritet.

til kabelklemmene på baksiden av

1B2

Koble til ernkontrollen

1. Monter ernkontrollen i ønsket posisjon.

2. Koble den ene enden av ernkontrollkabelen A ernkontrollen.

3. Koble den andre enden av ernkontrollkabelen A ernkontrollporten på forsiden av vekselretteren. B

inn i

Hvis du bruker ernkontrollen, må du kontrollere at

strømbryteren på vekselretteren B

er satt til OFF.

Strømtilførsel til en stikkontakt

Kontroller at målenheten er slått av før du kobler den til.

1. Plugg støpselet fra en målenhet inn i stikkontakten. B

2. Slå på omformeren med strømbryteren eller ernkontrollen.

eller ernkontrollen.

Lysdioden for strømindikatoren Bq slås på.

Hvis du bruker ernkontrollen, må du kontrollere at

strømbryteren på vekselretteren B Ikke belast omformeren mer enn 80 % ved langvarig bruk (> 1

time).

er satt til OFF.

Strømtilførsel til en USB-enhet

1. Koble en USB-kabel til USB-porten B6B7 på vekselretteren.

2. Koble den andre enden av USB-kabelen til målenheten.

3. Slå på omformeren med strømbryteren eller ernkontrollen.

eller ernkontrollen.

Lysdioden for strømindikatoren Bq slås på.

Hvis du bruker ernkontrollen, må du kontrollere at

strømbryteren på vekselretteren B

er satt til OFF.

Feilsøking

Hvis målenheten ikke mottar strøm, kan du se på LED-indikatorene og lytte etter alarmer. Tabellen nedenfor viser hva kombinasjonene av lys og lyd betyr.

Strøm-

Feil-LED Alarm Mulig

LED

Av Av Nei Strømom-

På Av Ja Alarm

På Av Ja Utkobling

På På Nei Utkobling

På På Nei Beskyt-

På På Ja Avsteng-

årsak

formeren er slått av

Batteriet er tomt.

for lav spenning

ved lav spenning

ved overspenning

telse mot overbelastning

ning ved høy temperatur

Mulige løsninger

Slå på vekselretteren.

Lad batteriet på nytt.

Skift ut batteriet.

Lad batteriet på nytt.

Skift ut batteriet.

Lad batteriet på nytt.

Skift ut batteriet.

Kontroller batterispenningen. Omformeren vil fungere som normalt igjen når spenningen er innenfor det angitte området.

Reduser belastningen på vekselretteren.

La produktet avkjøles. Omformeren vil fungere som normalt igjen når den er avkjølt.

Page 18

På På Nei Utgangs-

kortslutning

Fjern målenheten fra vekselretteren. Kontroller enheten for kortslutning. Fjern kortslutningen fra utgangen og start omformeren på nytt for å gjenoppta normal funksjon.

Kassering

Produktet må avhendes på egnede oppsamlingssteder. Du må ikke avhende produktet som husholdningsavfall. Ta kontakt med leverandøren eller lokale myndigheter hvis du ønsker mer informasjon om avhending.

Vejledning til hurtig start

Power Inverter (1000/2000 watt)

Yderligere oplysninger ndes i den udvidede manual online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Tilsigtet brug

Dette produkt er en power inverter til at konvertere 12/24 V DC til 230 V VEKSELSTRØM.

Tjek specikationerne for din model.

Brug kun dette produkt i kombination med klasse II-enheder. Brug ikke dette produkt sammen med:

• Enheder, der overskrider inverterens nominelle eekt.

• Kapacitive og perceptuelle belastningsapparater som f.eks.

klimaanlæg, kraftige boremaskiner, køleskabe, mikrobølgeovne eller blendere.

• Enheder, der har strenge krav til strømforsyningen, såsom præcisionsmåleudstyr.

Produktet er kun beregnet til indendørs brug. Enhver modicering af produktet kan have konsekvenser for sikkerhed, garanti og korrekt funktion. Dette produkt er ikke beregnet til professionel brug.

Hoveddele (billede A)

1 Strømomformer 2 Strømkabler

Hoveddele (billede B)

1 Kabelterminal 2 Kabelterminal + 3 Jord 4 Stikkontakt 5 Ekstern port

3 Fjernbetjening 4 Fjernbetjeningskabel

6 USB-port 7 USB-C-port 8 Strømknap 9 Fejlindikator-LED q Strømindikator-LED

Sikkerhedsinstruktioner

ADVARSEL

• Sørg for, at du har læst og forstået instruktionerne i dette dokument fuldt ud, før du installerer eller bruger produktet. Gem emballagen og dette dokument, så det sidenhen kan læses.

• Anvend kun produktet som beskrevet i denne vejledning.

• Installer ikke produktet ved siden af brændbare materialer.

• Anbring ikke produktet i områder med høje temperaturer eller

direkte sollys.

• Ventilationsåbningerne på produktet må ikke tildækkes eller blokeres.

• Produktet må ikke nedsænkes i vand eller andre væsker.

• Udsæt ikke produktet for vand, regn, fugt eller høj luftfugtighed.

• Brug ikke produktet tæt på brændbar gas eller åben ild.

• Brug ikke apparater, der kan føre strøm tilbage til inverteren.

• Åbn ikke produktet, der er ikke nogen brugbare dele indeni.

• Afbryd produktet fra strømforsyningen før rengøring.

• Afbryd produktet fra strømkilden inden service, og når du

udskifter dele.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift straks et skadet eller defekt produkt.

• Lad ikke børn lege med emballagen. Hold altid emballagen uden for børns rækkevidde.

• Hold altid strømkablet og produktet væk fra de sædvanlige stier.

• Tab ikke produktet og undgå at støde det.

• Brug ikke hårde kemiske rengøringsmidler ved rengøring af

produktet.

• Dette produkt må kun vedligeholdes af en kvaliceret tekniker pga. risikoen for elektrisk stød.

Montering af power inverteren

Hold mindst 50 cm afstand til væggen fra ventilatorerne på

bagsiden af omformeren.

1. Hold power inverteren i den ønskede position.

2. Markér re huller med en blyant og brug strømomformeren som skabelon.

3. Bor hullerne med en boremaskine og en borekrone.

4. Monter omformeren på den ønskede position ved hjælp af skruer.

Tilslutning af strømomformeren (Billede C)

Brug beskyttelseshandsker, når du installerer strømkablerne.

Brug værktøj med isolerede håndtag, når du installerer

strømkablerne.

1. Tilslut strømkablerne A inverteren B

2. Tilslut den anden ende af strømkablerne til et 12/24 V-batterisystem. Sørg for, at polariteten stemmer overens med batteriets

polaritet.

1B2

til kabelklemmerne på bagsiden af

Tilslutning af ernbetjeningen

1. Monter ernbetjeningen i den ønskede position.

2. Sæt den ene ende af ernbetjeningskablet A ernbetjeningen.

3. Sæt den anden ende af ernbetjeningskablet A ernbetjeningsporten på forsiden af inverteren B Hvis ernbetjeningen bruges, skal du sørge for, at afbryderen på

inverteren B

er indstillet til OFF.

ind i

Strømforsyning til en stikkontakt

Sørg for, at målenheden er slukket, før du tilslutter den.

1. Sæt strømstikket fra en målenhed i stikkontakten B

2. Tænd for inverteren ved hjælp af afbryderen B ernbetjeningen. Strømindikatoren LED Bq tændes.

Hvis ernbetjeningen bruges, skal du sørge for, at afbryderen på

inverteren B Belast ikke inverteren mere end 80% ved længere tids brug (>1

time).

er indstillet til OFF.

eller

Strømforsyning til en USB-enhed

1. Sæt et USB-kabel i USB-porten B6B7 på strømomformeren.

2. Sæt den anden ende af USB-kablet i din målenhed.

3. Tænd for inverteren ved hjælp af afbryderen B ernbetjeningen. Strømindikatoren LED Bq tændes.

Hvis ernbetjeningen bruges, skal du sørge for, at afbryderen på

inverteren B

er indstillet til OFF.

eller

Page 19

Fejlnding

Hvis målenheden ikke modtager strøm, skal du se på indikatorLED'erne og lytte efter alarmer. Tabellen nedenfor viser, hvad kombinationerne af lys og lyde betyder.

Strøm-

Fejl-LED Alarm Mulig

LED

Slukket Slukket Nej, det

På Slukket Ja Alarm

På Slukket Ja Nedluk-

På På Nej, det

På På Ja Ned-

På På Nej, det

er det ikke

årsag

Power inverteren er slukket

Batteriet er tomt.

for lav spænding

ning ved lav spænding

Nedlukning ved overspænding

Beskyttelse mod overbelastning

lukning ved høj temperatur

Kortslutning af udgang

Mulig løsning

Tænd for strømomformeren.

Genoplad batteriet.

Udskift batteriet.

Genoplad batteriet.

Udskift batteriet.

Genoplad batteriet.

Udskift batteriet.

Kontroller batterispændingen. Power inverteren vil fungere normalt igen, når spændingen er inden for det specicerede område.

Reducer belastningen på strømomformeren.

Lad produktet køle af. Power inverteren vil fungere normalt igen, når den er kølet ned.

Fjern målenheden fra strømomformeren. Kontroller enheden for kortslutning. Fjern kortslutningen fra udgangen, og genstart inverteren for at genoptage normal funktion.

Bortskaelse

Produktet skal aeveres på et passende indsamlingspunkt. Bortskaf ikke produktet sammen med husholdningsaald. For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af aald.

Gyors beüzemelési útmutató

Inverter (1000/2000 Watt)

További információért lásd a bővített online kézikönyvet:

ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Tervezett felhasználás

Ez a termék egy teljesítmény-inverter, amely átalakítja 12/24 V egyenáramot 230 V VÁLTAKOZÓ ÁRAMRA.

Ellenőrizze a modell specikációit.

Ezt a terméket csak II. osztályú eszközökkel együtt használja. Ne használja ezt a terméket:

• Az inverter névleges teljesítményét meghaladó készülékek.

• Kapacitív és perceptív terhelésű eszközök, például

légkondicionáló berendezések, nagy teljesítményű fúrógépek, hűtőszekrények, mikrohullámú sütők vagy turmixgépek.

• Szigorú tápellátási követelményekkel rendelkező eszközök, például precíziós mérőberendezések.

A termék beltéri használatra készült. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést. A termék nem professzionális használatra készült.

Fő alkatrészek (A kép)

1 Teljesítmény inverter 2 Tápkábelek

Fő alkatrészek (B kép)

1 Kábelcsatlakozó - 2 Kábelcsatlakozó + 3 Földi 4 Elektromos csatlakozóaljzat 5 Távoli port

3 Távoli 4 Távoli kábel

6 USB port 7 USB-C port 8 Főkapcsoló 9 Hibajelző LED q Teljesítményjelző LED

Biztonsági utasítások

FIGYELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• Ne helyezze a terméket gyúlékony anyagok mellé.

• Ne helyezze a terméket magas hőmérsékletű vagy közvetlen

napfénynek kitett helyre.

• Ne takarja le és ne akadályozza a termék szellőzőnyílásait.

• Ne merítse vízbe vagy más folyadékba a terméket.

• Óvja a terméket víztől, esőtől, nedvességtől vagy magas

páratartalomtól.

• Ne üzemeltesse a terméket éghető gáz vagy nyílt tűz közelében.

• Ne működtessen olyan készülékeket, amelyek áramot

táplálhatnak vissza az inverterbe.

• Ne nyissa ki a terméket, mert nem tar talmaz felhasználó által javítható alkatrészeket.

• Tisztítás előtt húzza ki a robotot az áramellátásból.

• Szerviz előtt és alkatrészek cseréjekor szakítsa meg a termék

áramellátását.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne hagyja, hogy gyermekek játsszanak a csomagolóanyaggal. A csomagolóanyagot mindig tartsa gyermekektől elzárva.

• Mindig tartsa távol a tápkábelt és a terméket a gyak ran használt útvonalaktól.

• Ne ejtse le a terméket és kerülje az ütődést.

• A termék tisztításakor ne használjon agresszív kémiai

tisztítószereket.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.

Az inverter felszerelése

Tartson legalább 50 cm távolságot a falhoz képest a

ventilátoroktól a teljesítményváltó hátoldalán.

1. Tartsa a teljesítményváltót a kívánt pozícióban.

2. Jelöljön be négy lyukat ceruzával, a tápegységet sablonként használva.

3. Fúrja ki a lyukakat fúrógép és fúrófej segítségével.

4. Szerelje fel az invertert a kívánt helyre a csavarok segítségével.

Page 20

Az inverter csatlakoztatása (Kép C)

A tápkábelek felszerelésekor viseljen védőkesztyűt.

A tápkábelek felszerelésekor használjon szigetelt nyelű

szerszámokat.

1. Csatlakoztassa a tápkábeleket A kábelcsatlakozókhoz a teljesítményváltó hátulján található kábelcsatlakozókhoz. B

2. Csatlakoztassa a tápkábelek másik végét egy 12/24 V-os akkumulátorrendszerhez. Győződjön meg róla, hogy a polaritás megegyezik az

akkumulátor polaritásával.

1B2

csatlakoztassa a

A távirányító csatlakoztatása

1. Szerelje fel a távirányítót a kívánt pozícióba.

2. Csatlakoztassa a távvezérlő kábel egyik végét A távvezérlőhöz.

3. Csatlakoztassa a távvezérlő kábel másik végét A csatlakoztassa a távirányító elülső részén lévő távoli csatlakozóhoz. B Ha a távirányítót használja, győződjön meg róla, hogy a

tápegység kapcsolója a teljesítményváltón B van állítva.

OFF állásba

Aljzatos eszköz táplálása

A csatlakoztatás előtt győződjön meg róla, hogy a céleszköz ki

van kapcsolva.

1. Csatlakoztassa a célkészülék hálózati csatlakozóját a hálózati

2. Kapcsolja be az invertert a hálózati kapcsoló segítségével. B

4 4

aljzathoz. B

vagy a távirányítóval. A bekapcsolást jelző LED Bq bekapcsol. Ha a távirányítót használja, győződjön meg róla, hogy a tápegység kapcsolója a teljesítményváltón B van állítva. Hosszú használat során (>1 óra) ne terhelje az invertert 80%-nál

nagyobb mértékben.

OFF állásba

USB-eszköz táplálása

1. Csatlakoztasson egy USB-kábelt az USB-porthoz B6B7 a hálózati inverterbe.

2. Csatlakoztassa az USB-kábel másik végét a célkészülékhez.

3. Kapcsolja be az invertert a hálózati kapcsoló segítségével. B vagy a távirányítóval. A bekapcsolást jelző LED Bq bekapcsol.

Ha a távirányítót használja, győződjön meg róla, hogy a

tápegység kapcsolója a teljesítményváltón B van állítva.

OFF állásba

Hibaelhárítás

Ha a céleszköz nem kap áramot, nézze meg a jelző LED-eket, és gyeljen a riasztásokra. Az alábbi táblázat mutatja, hogy mit jelentenek a fények és hangok kombinációi.

Táp

Hiba

Riasz-

LED

Kikapcsolva

A oldalon.

LED

Kikapcsolva

Lehetsé-

tás

ges ok

Nem Az inverter

ki van kapcsolva

Az akkumulátor lemerült.

Igen Alacsony

feszültség riasztás

Lehetséges megoldás

Kapcsolja be az invertert.

Töltse fel az akkumulátort.

Cserélje ki az elemet.

Töltse fel az akkumulátort.

Cserélje ki az elemet.

A olda-

Kikapcsolva

A oldalon.

Igen Alacsony

feszültségű kikapcsolás

Nem Túlfe-

szültség leállítása

Nem Túlterhelés

elleni védelem

Igen Magas hő -

mérsékletű kikapcsolás

Nem Kimeneti

rövidzárlat

lon.

A oldalon.

Töltse fel az akkumulátort.

Cserélje ki az elemet.

Ellenőrizze az akkumulátor feszültségét. Az inverter ismét normálisan fog működni, ha a feszültség a megadott tartományon belül van.

Csökkentse az inverter terhelését.

Hagyja a terméket kihűlni. Az inverter a lehűlés után ismét normálisan fog működni.

Távolítsa el a célkészüléket a hálózati inverterről. Ellenőrizze a készüléket rövidzárlatra. Távolítsa el a rövidzárlatot a kimenetről, és indítsa újra a teljesítményváltót a normál működés folytatásához.

Ártalmatlanítás

A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni. Ne dobja ki a készüléket a háztartási hulladék közé.

Falownik (1000/2000 W)

További információért lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésért felelős helyi hatósággal.

Przewodnik Szybki start

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Przeznaczenie

Ten produkt jest falownikiem do konwersji 12/24 V DC na 230 V AC.

Sprawdź specykację swojego modelu.

Produkt może być używany wyłącznie w połączeniu z urządzeniami klasy II. Nie używaj tego produktu z:

• Urządzenia przekraczające moc znamionową falownika.

• Urządzenia o obciążeniu pojemnościowym i percepcyjnym, takie

jak klimatyzacja, wiertarki dużej mocy, lodówki, kuchenki mikrofalowe lub miksery.

• Urządzenia, które mają ścisłe wymagania dotyczące zasilania, takie jak precyzyjny sprzęt pomiarowy.

Page 21

Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Wszelkie modykacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie. Produkt nie jest przeznaczony do użytku zawodowego.

Główne części (ilustracja A)

1 Falownik 2 Kable zasilające

Główne części (ilustracja B)

1 Zacisk kablowy - 2 Zacisk kabla + 3 Uziemienie 4 Gniazdo zasilania 5 Port zdalny

3 Zdalny 4 Kabel zdalny

6 Port USB 7 Gniazdo USB-C 8 Włącznik zasilania 9 Wskaźnik błędu LED q Wskaźnik LED zasilania

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.

• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.

• Nie instalować produktu w pobliżu materiałów łatwopalnych.

• Nie należy umieszczać produktu w miejscach o wysokiej

temperaturze lub bezpośrednim nasłonecznieniu.

• Nie zakr ywać ani nie zasłaniać otworów wentylacyjnych produktu.

• Nie zanurzaj produktu w wodzie ani innych płynach.

• Nie wystawiaj produktu na działanie wody, deszczu, wilgoci lub

wysokiej wilgotności.

• Nie uży waj produktu w pobliżu łatwopalnego gazu lub otwartego ognia.

• Nie uży waj urządzeń, które mogą dostarczać energię z powrotem do falownika.

• Nie otwieraj produktu - w środku nie ma części, które mogą być serwisowane przez użytkownika.

• Przed rozpoczęciem sprzątania odłącz produkt od źródła zasilania.

• Przed przystąpieniem do serwisowania i wymiany części odłączyć produkt od źródła zasilania.

• Nie uży waj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie wolno pozwalać dzieciom bawić się materiałem opakowaniowym. Zawsze przechowuj materiał opakowaniowy w miejscu niedostępnym dla dzieci.

• Zawsze trzymaj kabel zasilając y i produkt z dala od standardowych dróg przemieszczania.

• Nie upuszczaj produktu i unikaj uderzania go.

• Do czyszczenia produktu nie używaj agresywnych chemicznych

środków czyszczących.

• Ten produkt może być serwisowany wyłącznie przez wykwalikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

Montaż falownika

Należy zachować co najmniej 50 cm odstępu od wentylatorów

z tyłu falownika.

1. Przytrzymaj falownik w żądanej pozycji.

2. Zaznacz ołówkiem cztery otwory, używając falownika jako szablonu.

3. Wywierć otwory za pomocą wiertarki elektrycznej i wiertła.

4. Zamontuj falownik w wybranym miejscu za pomocą śrub.

Podłączanie falownika (Obraz C)

Podczas instalacji kabli zasilających należy nosić rękawice

ochronne. Podczas instalacji kabli zasilających należy używać narzędzi z

izolowanymi uchwytami.

1. Podłącz kable zasilające A

2. Podłącz drugi koniec kabli zasilających do systemu

1B2

falownika B

akumulatorów 12/24 V. Upewnij się, że biegunowość jest zgodna z biegunowością akumulatora.

do zacisków kablowych z tyłu

Podłączanie pilota

1. Zamontuj pilota w wybranym miejscu.

2. Podłącz jeden koniec kabla zdalnego A

3. Podłącz drugi koniec kabla zdalnego A sterowania z przodu falownika B Jeśli używany jest pilot, należy upewnić się, że przełącznik

zasilania na falowniku B

do pilota.

do portu zdalnego

jest ustawiony w pozycji OFF.

Zasilanie urządzenia z gniazdem

Przed podłączeniem upewnij się, że urządzenie docelowe jest

wyłączone.

1. Podłącz wtyczkę zasilania urządzenia docelowego do gniazda

2. Włącz falownik za pomocą przełącznika zasilania B

zasilania B

Dioda LED wskaźnika zasilania Bq włącza się.

Jeśli używany jest pilot, należy upewnić się, że przełącznik

zasilania na falowniku B Nie należy obciążać falownika powyżej 80% podczas długiego

użytkowania (>1 godzina).

jest ustawiony w pozycji OFF.

lub pilota.

Zasilanie urządzenia USB

1. Podłącz kabel USB do portu USB B6B7 falownika.

2. Podłącz drugi koniec kabla USB do urządzenia docelowego.

3. Włącz falownik za pomocą przełącznika zasilania B Dioda LED wskaźnika zasilania Bq włącza się.

Jeśli używany jest pilot, należy upewnić się, że przełącznik

zasilania na falowniku B

jest ustawiony w pozycji OFF.

lub pilota.

Rozwiązywanie problemów

Jeśli urządzenie docelowe nie otrzymuje zasilania, należy sprawdzić diody LED wskaźników i nasłuchiwać alarmów. Poniższa tabela pokazuje, co oznaczają kombinacje świateł i dźwięków.

Dioda

Dioda LED błędu

Alarm Możliwa

przyczyna

jest wyłączony

Akumulator jest rozładowany.

niskiego napięcia

LED zasilania

Wył. Wył. Nie Falownik

Na Wył. Ta k Alarm

Na Wył. Ta k Wyłączenie

Możliwe rozwiązania

Włącz falownik.

Naładuj akumulator.

Wymień baterię.

Naładuj akumulator.

Wymień baterię.

Naładuj akumulator.

Wymień baterię.

Page 22

Na Na Nie Wyłączenie

Na Na Nie Ochrona

Na Na Ta k Wyłącze-

Na Na Nie Zwarcie na

nadnapięciowe

przed przeciążeniem

nie przy wysokiej temperaturze

wyjściu

Sprawdź napięcie akumulatora. Falownik będzie działał normalnie, gdy napięcie znajdzie się w określonym zakresie.

Zmniejszenie obciążenia falownika.

Poczekać, aż produkt ostygnie. Po ostygnięciu falownik będzie działał normalnie.

Odłącz urządzenie docelowe od falownika. Sprawdź urządzenie pod kątem zwarcia. Usuń zwarcie z wyjścia i uruchom ponownie falownik, aby wznowić normalne działanie.

Utylizacja

Produkt jest przeznaczony do oddzielnej zbiórki w odpowiednim punkcie odbioru. Nie należy pozbywać się produktu razem z odpadami gospodarstwa domowego. Aby uzyskać więcej informacji, należy skontaktować się ze sprzedawcą lub lokalnym urzędem odpowiedzialnym zagospodarkę odpadami.

Οδηγός γρήγορης εκκίνησης

Μετατροπέας ισχύος (1000/2000 Watt)

Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Προοριζόμενη χρήση

Αυτό το προϊόν είναι ένας μετατροπέας ισχύος για τη μετατροπή 12/24 V DC σε 230 V AC.

Ελέγξτε τις προδιαγραφές του μοντέλου σας.

Χρησιμοποιείτε αυτό το προϊόν μόνο σε συνδυασμό με συσκευές κατηγορίας II. Μην χρησιμοποιείτε αυτό το προϊόν με:

• Συσκευές που υπερβαίνουν την ονομαστική ισχύ του μετατροπέα.

• Συσκευές χωρητικού και αντιληπτικού φορτίου, όπως κλιματιστικά, τρυπάνια υψηλής ισχύος, ψυγεία, φούρνοι μικροκυμάτων ή μπλέντερ.

• Συσκευές που έχουν αυστηρές απαιτήσεις τροφοδοσίας, όπως ο εξοπλισμός μέτρησης ακριβείας.

Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο. Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση.

Κύρια μέρη (εικόνα A)

1 Μετατροπέας ισχύος 2 Καλώδια τροφοδοσίας

3 Απομακρυσμένο 4 Καλώδιο τηλεχειρισμού

Κύρια μέρη (εικόνα B)

1 Ακροδέκτης καλωδίου - 2 Ακροδέκτης καλωδίου + 3 Γήπεδο 4 Καλώδιο ρεύματος 5 Απομακρυσμένη θύρα

6 θύρα USB 7 USB-C θύρα 8 Διακόπτης ισχύος 9 Ένδειξη σφάλματος LED q Ένδειξη ισχύος LED

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε τη συσκευασία και το κείμενο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.

• Μην εγκαθιστάτε το προϊόν δίπλα σε εύφλεκτα υλικά.

• Μην τοποθετείτε το προϊόν σε χώρους με υψηλή θερμοκρασία ή

άμεσο ηλιακό φως.

• Μην καλύπτετε ή εμποδίζετε τα ανοίγματα εξαερισμού του προϊόντος.

• Μην βυθίζετε το προϊόν στο νερό η σε οποιοδήποτε άλλο υγρό.

• Μην εκθέτετε το προϊόν σε νερό, βροχή, υγρασία ή υψηλή

υγρασία.

• Μην χρησιμοποιείτε το προϊόν κοντά σε εύφλεκτο αέριο ή ανοιχτή φωτιά.

• Μην χρησιμοποιείτε συσκευές που μπορεί να τροφοδοτήσουν ξανά ρεύμα στον μετατροπέα ρεύματος.

• Μην ανοίγετε το προϊόν, δεν υπάρχουν χρήσιμα μέρη για τον χρήστη στο εσωτερικό.

• Αποσυνδέστε το προϊόν από την πρίζα πριν από την καθαριότητα.

• Αποσυνδέστε το προϊόν από το ρεύμα πριν από το σέρβις και κατά την αντικατάσταση εξαρτημάτων.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.

• Μην επιτρέπετε στα παιδιά να παίζουν με τα υλικά συσκευασίας. Πάντα να διατηρείτε τα υλικά συσκευασίας μακριά από παιδιά.

• Πάντα να διατηρείτε το καλώδιο ρεύματος και το προϊόν μακριά από διαδρόμους που συνήθως χρησιμοποιείτε.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Μην χρησιμοποιείτε σκληρά χημικά καθαριστικά για τον

καθαρισμό του προϊόντος.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του προϊόντος πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

Τοποθέτηση του μετατροπέα ισχύος

Κρατήστε τουλάχιστον 50 εκατοστά απόσταση από τον τοίχο

από τους ανεμιστήρες στο πίσω μέρος του μετατροπέα ισχύος.

1. Κρατήστε τον μετατροπέα ισχύος στην επιθυμητή θέση.

2. Σημειώστε τέσσερις οπές με ένα μολύβι χρησιμοποιώντας τον μετατροπέα ισχύος ως πρότυπο.

3. Τρυπήστε τις οπές χρησιμοποιώντας ένα ηλεκτρικό τρυπάνι και ένα τρυπάνι.

4. Τοποθετήστε τον μετατροπέα ισχύος στην επιθυμητή θέση με βίδες.

Σύνδεση του μετατροπέα ισχύος (Εικόνα C)

Φοράτε προστατευτικά γάντια κατά την εγκατάσταση των

καλωδίων τροφοδοσίας. Χρησιμοποιείτε εργαλεία με μονωμένες λαβές κατά την

εγκατάσταση των καλωδίων τροφοδοσίας.

1. Συνδέστε τα καλώδια τροφοδοσίας A καλωδίων στο πίσω μέρος του μετατροπέα ισχύος B

2. Συνδέστε το άλλο άκρο των καλωδίων τροφοδοσίας σε ένα 12/24 σύστημα μπαταρίας V. Βεβαιωθείτε ότι η πολικότητα ταιριάζει με την πολικότητα της

μπαταρίας.

στους ακροδέκτες

1B2

Page 23

Σύνδεση του τηλεχειριστηρίου

1. Τοποθετήστε το τηλεχειριστήριο στην επιθυμητή θέση.

2. Συνδέστε το ένα άκρο του τηλεχειριστηρίου A τηλεχειριστήριο.

3. Συνδέστε το άλλο άκρο του τηλεχειριστηρίου A τηλεχειρισμού στο μπροστινό μέρος του μετατροπέα ισχύος

Εάν χρησιμοποιείται το τηλεχειριστήριο, βεβαιωθείτε ότι ο

διακόπτης τροφοδοσίας του μετατροπέα ισχύος B ρυθμισμένος στη θέση OFF.

στο

στη θύρα

είναι

Τροφοδοσία μιας συσκευής υποδοχής

Βεβαιωθείτε ότι η συσκευή-στόχος είναι απενεργοποιημένη πριν

τη συνδέσετε.

1. Συνδέστε το βύσμα τροφοδοσίας από μια συσκευή-στόχο στην πρίζα ρεύματος. B

2. Ενεργοποιήστε το μετατροπέα ισχύος χρησιμοποιώντας το διακόπτη ισχύος. B Η ενδεικτική λυχνία LED ισχύος Bq ανάβει.

Εάν χρησιμοποιείται το τηλεχειριστήριο, βεβαιωθείτε ότι ο

διακόπτης τροφοδοσίας του μετατροπέα ισχύος B ρυθμισμένος στη θέση OFF. Μην φορτώνετε τον μετατροπέα ισχύος περισσότερο από 80%

κατά τη διάρκεια μακράς χρήσης (>1 ώρα).

ή το τηλεχειριστήριο.

είναι

Τροφοδοσία μιας συσκευής USB

1. Συνδέστε ένα καλώδιο USB στη θύρα USB B6B7 του μετατροπέα ισχύος.

2. Συνδέστε το άλλο άκρο του καλωδίου USB στη συσκευή-στόχο.

3. Ενεργοποιήστε το μετατροπέα ισχύος χρησιμοποιώντας το διακόπτη ισχύος. B Η ενδεικτική λυχνία LED ισχύος Bq ανάβει.

Εάν χρησιμοποιείται το τηλεχειριστήριο, βεβαιωθείτε ότι ο

διακόπτης τροφοδοσίας του μετατροπέα ισχύος B ρυθμισμένος στη θέση OFF.

ή το τηλεχειριστήριο.

είναι

Αντιμετώπιση προβλημάτων

Εάν η συσκευή-στόχος δεν λαμβάνει ρεύμα, κοιτάξτε τις ενδεικτικές λυχνίες LED και ακούστε για συναγερμούς. Ο παρακάτω πίνακας δείχνει τι σημαίνουν οι συνδυασμοί φωτεινών ενδείξεων και ήχων.

LED

Συνα-

τροφο-

βλάβης

δοσίας

Απε-

νεργο-

ποίηση

Στο Απε-

νεργοποίηση

Στο Απε-

νεργοποίηση

Πιθανή

γερμός

αιτία

Όχι Ο μετα-

τροπέας ισχύος είναι απενεργοποιημένος

Η μπαταρία έχει αποφορτιστεί.

Ναι Συνα-

γερμός χαμηλής τάσης

Ναι Διακοπή

λειτουργίας χαμηλής τάσης

Πιθανή λύση

Ενεργοποιήστε τον μετατροπέα ισχύος.

Επαναφόρτιση της μπαταρίας.

Αντικαταστήστε τη μπαταρία.

Επαναφόρτιση της μπαταρίας.

Αντικαταστήστε τη μπαταρία.

Επαναφόρτιση της μπαταρίας.

Αντικαταστήστε τη μπαταρία.

Στο Στο Όχι Διακοπή

Στο Στο Όχι Προστασία

Στο Στο Ναι Διακοπή

Στο Στο Όχι Βραχυ-

λειτουργίας λόγω υπερβολικής τάσης

από υπερφόρτωση

λειτουργίας υψηλής θερμοκρασίας

κύκλωμα εξόδου

Ελέγξτε την τάση της μπαταρίας. Ο μετατροπέας ισχύος θα λειτουργήσει κανονικά και πάλι όταν η τάση είναι εντός του καθορισμένου εύρους.

Μειώστε το φορτίο του μετατροπέα ισχύος.

Αφήστε το προϊόν να κρυώσει. Ο μετατροπέας ισχύος θα λειτουργήσει κανονικά όταν κρυώσει.

Αφαιρέστε τη συσκευή-στόχο από τον μετατροπέα ισχύος. Ελέγξτε τη συσκευή για βραχυκύκλωμα. Απομακρύνετε το βραχυκύκλωμα από την έξοδο και επανεκκινήστε τον μετατροπέα ισχύος για να επανέλθει στην κανονική λειτουργία.

Απόρριψη

Tο προϊόν προορίζεται για ξεχωριστή συλλογή σε κατάλληλο σημείο συλλογής. Μην απορρίπτετε το προϊόν μαζί με τα οικιακά απόβλητα. Για περισσότερες πληροφορίες επικοινωνήστε με τον αντιπρόσωπό σας ή τις τοπικές αρχές διαχείρισης αποβλήτων.

Rýchly návod

Napájací menič (1000/2000 Watt)

Viac informácií nájdete v rozšírenom návode online:

ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Určené použitie

Tento výrobok je menič energie na konverziu 12/24 V DC na 230 V AC.

Skontrolujte špecikácie svojho modelu.

Tento výrobok používajte len v kombinácii so zariadeniami triedy II. Nepoužívajte tento výrobok s:

• Zariadenia, ktoré prekračujú menovitý výkon meniča.

• Kapacitné a percepčné záťažové zariadenia, ako sú klimatizácia,

výkonné vŕtačky, chladničky, mikrovlnné rúry alebo mixéry.

• Zariadenia, ktoré majú prísne požiadavky na napájanie, napríklad presné meracie zariadenia.

Výrobok je určený len na použitie vo vnútri. Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie. Výrobok nie je určený na profesionálne použitie.

Hlavné časti (obrázok A)

1 Napájací menič 2 Napájacie káble

3 Vzdialená adresa 4 Diaľkový kábel

Page 24

Hlavné časti (obrázok B)

1 Káblový terminál - 2 Káblový terminál + 3 Pozemok 4 Sieťová zásuvka 5 Vzdialený port

6 USB port 7 Port USB-C 8 Vypínač 9 Indikátor poruchy LED q Indikátor napájania LED

Bezpečnostné pokyny

VAROVANIE

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť všetky pokyny v tomto dokumente. Uchovajte obal a tento dokument pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok neinštalujte vedľa horľavých materiálov.

• Výrobok neumiestňujte na miesta s vysokou teplotou alebo

priamym slnečným žiarením.

• Nezakrý vajte ani nezakrývajte vetracie otvory na výrobku.

• Výrobok neponárajte do vody ani do iných kvapalín.

• Výrobok nevystavujte vode, dažďu alebo vysokej vlhkosti.

• Výrobok nepoužívajte v blízkosti horľavého plynu alebo

otvoreného ohňa.

• Nepoužívajte spotrebiče, ktoré môžu vracať energiu späť do meniča.

• Výrobok neotvárajte, neobsahuje vnútri žiadne časti, ktoré by mohol používateľ opraviť.

• Výrobok pred čistením odpojte od zdroja napájania.

• Pred servisom a pri výmene dielcov odpojte výrobok od zdroja

napájania.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený alebo chybný výrobok okamžite vymeňte.

• Nedovoľte deťom, aby sa hrali s baliacim materiálom. Vždy uchovávajte baliaci materiál mimo dosahu detí.

• Vždy uchovávajte napájací kábel a výrobok mimo bežných chodníkov.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Pri čistení výrobku nepoužívajte agresívne chemické čistiace

prostriedky.

• Servis tohto výrobku môže vykonávať len kvalikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.

Montáž meniča prúdu

Od ventilátorov na zadnej strane meniča energie nechajte aspoň

50 cm od steny.

1. Držte menič prúdu v požadovanej polohe.

2. Vyznačte ceruzkou štyri otvory, pričom ako šablónu použite menič prúdu.

3. Otvory vyvŕtajte pomocou elektrickej vŕtačk y a vrtáka.

4. Pomocou skrutiek namontujte menič prúdu na požadované miesto.

Pripojenie meniča prúdu (Obrázok C)

Pri inštalácii napájacích káblov používajte ochranné rukavice.

Pri inštalácii napájacích káblov používajte náradie s izolovanými

rukoväťami.

1. Pripojenie napájacích káblov A zadnej strane meniča. B

2. Pripojte druhý koniec napájacích káblov k 12/24 V batériového systému. Uistite sa, že polarita zodpovedá polarite batérie.

ku káblovým svorkám na

1B2

Pripojenie diaľkového ovládača

1. Namontujte diaľkový ovládač do požadovanej polohy.

2. Zapojte jeden koniec diaľkového kábla A ovládača.

3. Pripojte druhý koniec diaľkového kábla A portu na prednej strane meniča prúdu B Ak sa používa diaľkové ovládanie, uistite sa, že vypínač na meniči

je nastavený na OFF.

do diaľkového

Napájanie zásuvkového zariadenia

Pred pripojením cieľového zariadenia sa uistite, že je vypnuté.

1. Zapojte napájaciu zástrčku z cieľového zariadenia do elektrickej

2. Zapnite menič prúdu pomocou vypínača B

zásuvky B

ovládačom. Indikátor napájania LED Bq sa zapne.

Ak sa používa diaľkové ovládanie, uistite sa, že vypínač na meniči

Počas dlhého používania (>1 hodina) nezaťažujte menič na viac

ako 80 %.

je nastavený na OFF.

alebo diaľkovým

Napájanie zariadenia USB

1. Zapojte kábel USB do portu USB B6B7 meniča prúdu.

2. Zapojte druhý koniec kábla USB do cieľového zariadenia.

3. Zapnite menič prúdu pomocou vypínača B ovládačom. Indikátor napájania LED Bq sa zapne.

Ak sa používa diaľkové ovládanie, uistite sa, že vypínač na meniči

je nastavený na OFF.

alebo diaľkovým

Riešenie problémov

Ak cieľové zariadenie nedostáva napájanie, pozrite sa na kontrolky LED a počúvajte, či sa neozývajú alarmy. V nasledujúcej tabuľke je uvedené, čo znamenajú kombinácie svetiel a zvukov.

LED

LED dióda poruchy

Vypnuté

Na stránke

Alarm Možná

príčina

Nie Menič

prúdu je vypnutý

Batéria je vybitá.

Áno Alarm

nízkeho napätia

Áno Vypnutie

pri nízkom napätí

Nie Vypnutie

pri prepätí

Nie Ochrana

proti preťaženiu

Áno Vypnutie

pri vysokej teplote

Nie Výstupný

skrat

dióda napájania

Vypnuté

Na stránke

Možné riešenie

Zapnite menič prúdu.

Nabite batériu.

Vymeňte batériu.

Nabite batériu.

Vymeňte batériu.

Nabite batériu.

Vymeňte batériu.

Skontrolujte napätie batérie. Menič bude opäť fungovať normálne, keď sa napätie dostane do stanoveného rozsahu.

Znížte zaťaženie striedača.

Nechajte výrobok vychladnúť. Po vychladnutí bude menič energie opäť fungovať normálne.

Vyberte cieľové zariadenie z meniča prúdu. Skontrolujte, či zariadenie nie je skratované. Odstráňte skrat na výstupe a reštartujte striedač, aby opäť fungoval normálne.

Page 25

Likvidácia

Tento výrobok je určený na separovaný zber na vhodnom zbernom mieste. Výrobok nelikvidujte spolu s komunálnym odpadom. Ďalšie informácie získate od predajcu alebo miestneho úradu zodpovedného za nakladanie s odpadmi.

Rychlý návod

Napájecí měnič (1000/2000 Watt)

Více informací najdete v rozšířené příručce online:

ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Zamýšlené použití

Tento výrobek je měnič energie pro převod 12/24 V DC na 230 V AC.

Zkontrolujte specikace svého modelu.

Tento výrobek používejte pouze v kombinaci se zařízeními třídy II. Nepoužívejte tento produkt s:

• Zařízení, která překračují jmenovitý výkon měniče.

• Kapacitní a percepční zátěžová zařízení, jako jsou klimatizace,

výkonné vrtačky, chladničky, mikrovlnné trouby nebo mixéry.

• Zařízení, která mají přísné požadavky na napájení, například přesná měřicí zařízení.

Tento výrobek je určen výhradně k použití ve vnitřních prostorách. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování. Výrobek není určen k profesionálnímu použití.

Hlavní části (obrázek A)

1 Napájecí měnič 2 Napájecí kabely

Hlavní části (obrázek B)

1 Kabelová svorka - 2 Kabelová svorka + 3 Pozemek 4 Napájecí konektor 5 Vzdálený port

3 Vzdálený 4 Dálkový kabel

6 Port USB 7 Port USB-C 8 Hlavní spínač 9 Indikátor poruchy LED q Indikátor napájení LED

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Tento dokument a balení uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto dokumentu.

• Výrobek neinstalujte vedle hořlavých materiálů.

• Výrobek neumisťujte na místa s vysokou teplotou nebo na přímé

sluneční světlo.

• Nezakrý vejte ani nezakrývejte větrací otvory na výrobku.

• Neponořujte výrobek do vody ani jiných kapalin.

• Nevystavujte výrobek působení vody, deště, vlhkosti či vysoce

vlhkého vzduchu.

• Nepoužívejte výrobek v blízkosti hořlavého plynu nebo otevřeného ohně.

• Nepoužívejte spotřebiče, které by mohly dodávat energii zpět do měniče.

• Výrobek nikdy neotevírejte, neobsahuje žádné uživatelem opravitelné části.

• Před čištěním odpojte výrobek od napájení.

• Před údržbou a výměnou součástí vždy odpojte výrobek od

napájecího zdroje.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Nenechte děti, aby si hrály s obalovým materiálem. Obalový materiál uchovávejte mimo dosah dětí.

• Napájecí kabel i výrobek je vždy nutné umístit tak, aby nepřekážel v místech, kudy se běžně chodí.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Při čištění výrobku nepoužívejte agresivní chemické čisticí

prostředky.

• Servisní zásahy na tomto výrobku smí provádět pouze kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.

Montáž měniče napájení

Od ventilátorů na zadní straně měniče energie nechte alespoň

50 cm od stěny.

1. Podržte měnič v požadované poloze.

2. Tužkou si vyznačte čtyři otvory a jako šablonu použijte měnič napětí.

3. Otvory vyvrtejte pomocí vrtačk y a vrtáku.

4. Pomocí šroubů namontujte měnič na požadované místo.

Připojení měniče napětí (Obrázek C)

Při instalaci napájecích kabelů používejte ochranné rukavice.

Při instalaci napájecích kabelů používejte nářadí s izolovanými

rukojeťmi.

1. Připojte napájecí kabely A straně měniče. B

2. Druhý konec napájecích kabelů připojte k napájení. 12/24 V bateriového systému. Ujistěte se, že polarita odpovídá polaritě baterie.

1B2

ke kabelovým svorkám na zadní

Připojení dálkového ovladače

1. Namontujte dálkový ovladač do požadované polohy.

2. Zapojte jeden konec dálkového kabelu A ovladače.

3. Připojte druhý konec kabelu dálkového ovládání A vzdáleného portu na přední straně měniče. B Pokud se používá dálkový ovladač, ujistěte se, že vypínač na

měniči energie B

nastaven do polohy OFF.

do dálkového

Napájení zásuvkového zařízení

Před připojením se ujistěte, že je cílové zařízení vypnuté.

1. Zapojte napájecí zástrčku cílového zařízení do zásuvky. B

2. Zapněte střídač pomocí vypínače napájení B ovladačem. Indikátor napájení LED Bq se rozsvítí.

Pokud se používá dálkový ovladač, ujistěte se, že vypínač na

měniči energie B Při dlouhodobém používání (>1 hodina) nezatěžujte měnič na

více než 80 %.

nastaven do polohy OFF.

nebo dálkovým

Napájení zařízení USB

1. Zapojte kabel USB do portu USB B6B7 měniče.

2. Připojte druhý konec kabelu USB k cílovému zařízení.

3. Zapněte střídač pomocí vypínače napájení B ovladačem. Indikátor napájení LED Bq se rozsvítí.

Pokud se používá dálkový ovladač, ujistěte se, že vypínač na

měniči energie B

nastaven do polohy OFF.

nebo dálkovým

Řešení problémů

Pokud cílové zařízení nepřijímá napájení, podívejte se na kontrolky LED a poslouchejte, zda se neozývají alarmy. Níže uvedená tabulka ukazuje, co znamenají kombinace světelných a zvukových signálů.

Page 26

LED

LED dioda napájení

Nesvítí Nesvítí Ne Střídač je

Na adrese

Alarm Možná dioda poruchy

Nesvítí Ano Alarm

Nesvítí Ano Vypnutí

Na adrese

příčina

vypnutý Baterie je

vybitá.

nízkého napětí

při nízkém napětí

Ne Vypnutí při

přepětí

Ne Ochrana

proti přetížení

Ano Vypnutí

při vysoké teplotě

Ne Výstupní

zkrat

Možné řešení

Zapněte střídač.

Dobijte baterii.

Vyměňte baterii.

Dobijte baterii.

Vyměňte baterii.

Dobijte baterii.

Vyměňte baterii.

Zkontrolujte napětí baterie. Měnič bude opět fungovat normálně, jakmile se napětí dostane do stanoveného rozsahu.

Snižte zatížení střídače.

Nechte výrobek vychladnout. Po vychladnutí bude měnič opět fungovat normálně.

Vyjměte cílové zařízení z měniče napájení. Zkontrolujte, zda nedošlo ke zkratu. Odstraňte zkrat na výstupu a restartujte střídač, aby opět fungoval normálně.

Likvidace

Likvidaci tohoto produktu provádějte v příslušné sběrně. Nevyhazujte tento výrobek s komunálním odpadem. Pro více informací se obraťte na prodejce nebo místní orgány odpovědné za nakládání s odpady.

Ghid rapid de inițiere

Invertor de putere (1000/2000 Watt)

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/pip100012ebk

PIP100012EBK PIP100012FBK PIP100024EBK PIP100024FBK PIP200012EBK PIP200012FKB PIP200024EBK PIP200024FBK

Utilizare preconizată

Acest produs este un invertor de putere pentru a converti 12/24 V DC în 230 V AC.

Vericați specicațiile modelului dumneavoastră.

Utilizați acest produs numai în combinație cu dispozitive din clasa II. Nu utilizați acest produs cu:

• Dispozitive care depășesc puterea nominală a invertorului.

• Dispozitive cu sarcină capacitivă și perceptivă, cum ar  aparatele

de aer condiționat, mașinile de găurit de mare putere, frigiderele, cuptoarele cu microunde sau mixerele.

• Dispozitive care au cerințe stricte de alimentare cu energie electrică, cum ar  echipamentele de măsurare de precizie.

Produsul este destinat exclusiv pentru utilizare în interior. Orice modicare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului. Produsul nu este destinat utilizării profesionale.

Piese principale (imagine A)

1 Invertor de putere 2 Cabluri de alimentare

Piese principale (imagine B)

1 Terminal de cablu - 2 Terminal de cablu + 3 Sol 4 Priză de alimentare 5 Port de la distanță

3 La distanță 4 Cablu de la distanță

6 Port USB 7 Port USB-C 8 Întrerupător 9 Indicator de defecțiune LED q Indicator de putere LED

Instrucțiuni de siguranță

AVERTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest document.

• Nu instalați produsul lângă materiale inamabile.

• Nu așezați produsul în zone cu temperaturi ridicate sau expuse

direct la soare.

• Nu acoperiți sau obstrucționați oriciile de ventilație de pe produs.

• Nu scufundați produsul în apă sau alte lichide.

• Nu expuneți produsul la apă, ploaie, umezeală sau umiditate

puternică.

• Nu folosiți produsul în apropierea unui gaz combustibil sau a unui foc deschis.

• Nu folosiți aparate care ar putea să alimenteze invertorul de putere.

• Nu desfaceți produsul, înăuntru nu există nicio piesă reparabilă de către utilizator.

• Deconectați produsul de la sursa electrică înainte de curățare.

• Deconectați produsul de la sursa electrică înainte de service și

când înlocuiți piese.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți imediat produsul deteriorat sau defect.

• Nu lăsați copiii să se joace cu materialul care a servit la ambalare. Nu lăsați materialul care a servit la ambalare la îndemâna copiilor.

• Țineți întotdeauna cablul de alimentare și produsul departe de locurile pe unde trec persoane în mod obișnuit.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Nu utilizați agenți de curățare chimici agresivi pentru a curăța

produsul.

• Service -ul asupra acestui produs poate  realizat doar de către un tehnician calicat pentru întreținere, pentru a reduce riscul de electrocutare.

Montarea invertorului de putere

Păstrați un spațiu de cel puțin 50 cm față de perete față de

ventilatoarele din spatele invertorului de putere.

1. Țineți invertorul de putere în poziția dorită.

2. Marcați patru găuri cu un creion folosind invertorul de putere ca șablon.

3. Faceți găurile folosind un burghiu electric și un burghiu de găurit.

4. Montați invertorul de putere în poziția dorită cu ajutorul șuruburilor.

Page 27

Conectarea invertorului de putere (Imagine C)

Purtați mănuși de protecție atunci când instalați cablurile de

alimentare. Folosiți unelte cu mânere izolate atunci când instalați cablurile

de alimentare.

1. Conectați cablurile de alimentare A partea din spate a invertorului de putere B

2. Conectați celălalt capăt al cablurilor de alimentare la un 12/24 sistem de baterii de V. Asigurați-vă că polaritatea se potrivește cu polaritatea bateriei.

la bornele de cablu din

1B2

Conectarea telecomenzii

1. Montați telecomanda în poziția dorită.

2. Conectați un capăt al cablului telecomenzii A

3. Conectați celălalt capăt al cablului de la distanță A de telecomandă de pe partea frontală a invertorului de putere

Dacă se utilizează telecomanda, asigurați-vă că întrerupătorul de

alimentare de pe invertor B

este setat pe OFF.

în telecomandă.

în portul

Alimentarea unui dispozitiv cu soclu

Asigurați-vă că dispozitivul țintă este oprit înainte de a-l conecta.

1. Introduceți șa de alimentare de la un dispozitiv țintă în priza de alimentare B

2. Porniți invertorul de putere cu ajutorul comutatorului de alimentare B LED-ul indicator de alimentare Bq se aprinde.

Dacă se utilizează telecomanda, asigurați-vă că întrerupătorul de

alimentare de pe invertor B Nu încărcați invertorul de putere mai mult de 80% în timpul unei

utilizări îndelungate (>1 oră).

sau cu telecomanda.

este setat pe OFF.

Alimentarea unui dispozitiv USB

1. Conectați un cablu USB la portul USB B6B7 al invertorului de putere.

2. Conectați celălalt capăt al cablului USB la dispozitivul țintă.

3. Porniți invertorul de putere cu ajutorul comutatorului de alimentare B LED-ul indicator de alimentare Bq se aprinde.

Dacă se utilizează telecomanda, asigurați-vă că întrerupătorul de

alimentare de pe invertor B

sau cu telecomanda.

este setat pe OFF.

Remedierea defecțiunilor

În cazul în care dispozitivul țintă nu primește energie, priviți LEDurile indicatoare și ascultați dacă există alarme. Tabelul de mai jos arată ce înseamnă combinațiile de lumini și sunete.

LED de

LED de defecțiune

Alarma Cauza

posibilă

de putere este oprit

Bateria este epuizată.

tensiune joasă

de joasă tensiune

alimentare

Oprit Oprit Nu Invertorul

Pe Oprit Da Alarma de

Pe Oprit Da Oprire

Posibilă soluție

Porniți invertorul de putere.

Încărcați bateria.

Înlocuiți bateria.

Încărcați bateria.

Înlocuiți bateria.

Încărcați bateria.

Înlocuiți bateria.

Pe Pe Nu Oprire

Pe Pe Nu Protecție la

Pe Pe Da Opr ire la

Pe Pe Nu Scurtcircuit

peste tensiune

suprasarcină

temperaturi ridicate

de ieșire

Eliminare

Produsul a fost creat pentru colectare separată la un punct de colectare adecvat. Nu eliminaţi produsul odată cu deşeurile menajere. Pentru mai multe informaţii, contactaţi magazinul sau autoritatea locală responsabilă pentru gestionarea deşeurilor.

Vericați tensiunea bateriei. Invertorul de putere va funcționa din nou în mod normal atunci când tensiunea se va aa în intervalul specicat.

Reduceți sarcina invertorului de putere.

Lăsați produsul să se răcească. Invertorul de putere va funcționa din nou în mod normal după ce se răcește.

Scoateți dispozitivul țintă din invertorul de putere. Vericați dacă există un scurtcircuit la dispozitiv. Îndepărtați scurtcircuitul de la ieșire și reporniți invertorul de putere pentru a relua funcționarea normală.

Page 28

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch – The Netherlands [email protected]
