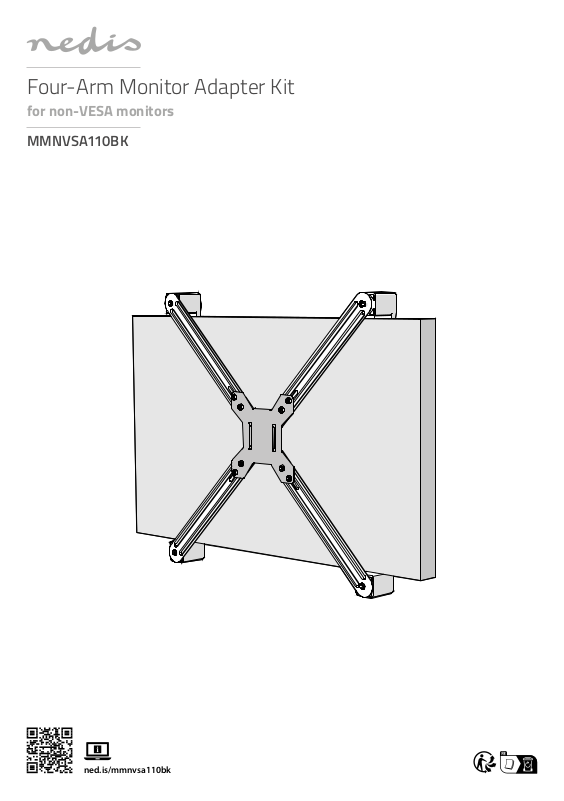

Four-Arm Monitor Adapter Kit

for non-VESA monitors

MMNVSA110BK

ned.is/mmnvsa110bk

Page 2

Quick start guide 5

Kurzanleitung 5

Guide de démarrage rapide 5

Snelstartgids 6

Guida rapida all’avvio 6

Guía de inicio rápido 6

Guia de iniciação rápida 7

Snabbstartsguide 7

Pika-aloitusopas 7

Specications

Product Four-Arm Monitor Adapter Kit

Article number MMNVSA110BK

Monitor height range 341 mm – 487 mm

1 2 3 4 5

f 2 k n x 1 l y

Hurtigguide 7

Vejledning til hurtig start 8

Gyors beüzemelési útmutató 8

Przewodnik Szybki start 8

Οδηγός γρήγορης εκκίνησης 9

Rýchly návod 9

Rychlý návod 9

Ghid rapid de inițiere 10

6 7

Page 3

1 2 3

Page 4

Page 5

Quick start guide

Four-Arm Monitor Adapter

MMNVSA110BK

Kit

For more information see the extended manual online:

ned.is/mmnvsa110bk

Intended use

This product is intended to mount a monitor to a mounting arm. The product is intended for indoor use only. Any modication of the product may have consequences for safety, warranty and proper functioning.

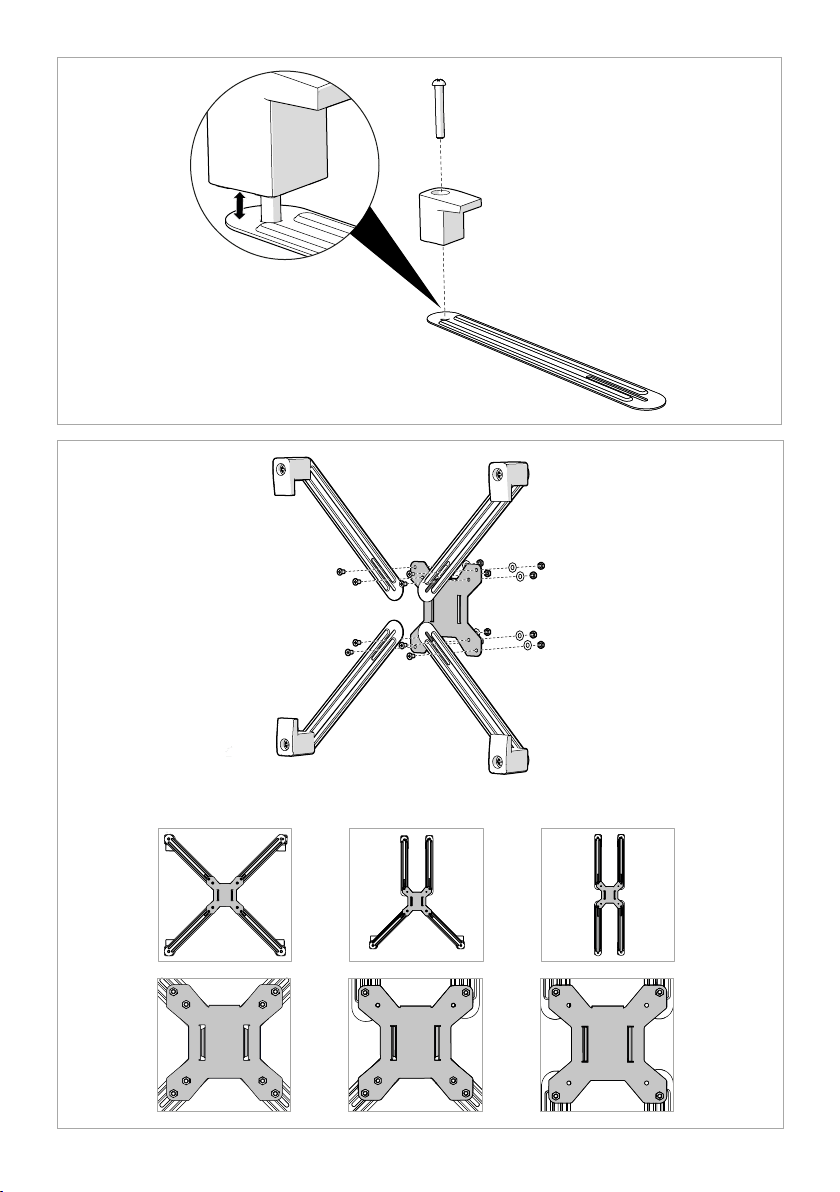

Main parts (image A)

1 M6 × 50 Bolt 2 Washer 3 M4 Nut 4 M4 × 12 Bolt

Safety instructions

WARNING

• Ensure you have fully read and understood the instructions in this document before you install or use the product. Keep the packaging and this document for future reference.

• Only use the product as described in this document.

• Do not use the product if a part is damaged or defective. Replace

a damaged or defective product immediately.

• Do not drop the product and avoid bumping.

• Only use the mount with an additional desk mount or wall

mount.

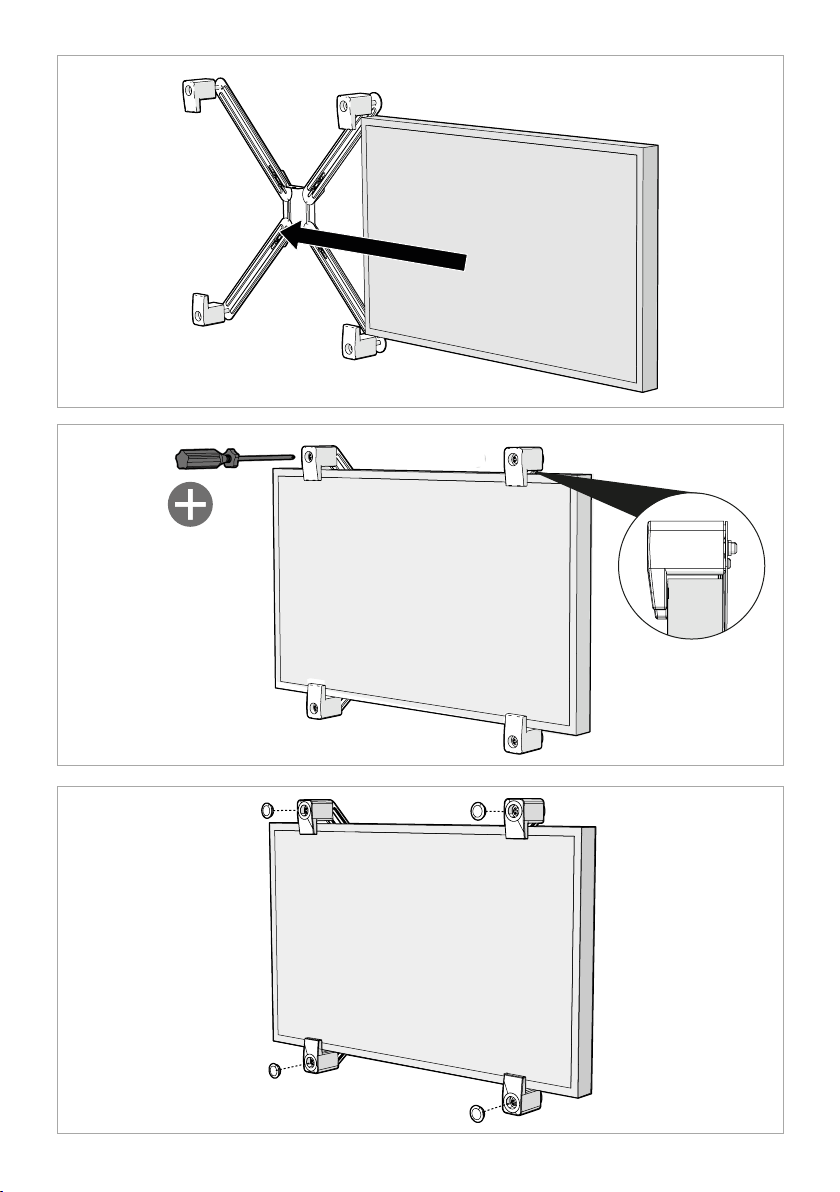

Installing the product (image B - F)

See image C for the correct mounting instructions for your

monitor size.

1. For a monitor height of 294 – 341 mm.

2. For a monitor height of 341 – 414 mm.

3. For a monitor height of 414 – 487 mm.
