NEDIS DCAM06BK User guide

Download

Dashboard Camera

For HD car recordings

DCAM06BK

ned.is/dcam06bk

Quick start guide 5

Kurzanleitung 9

Guide de démarrage rapide 13

Verkorte handleiding 17

Guida rapida all’avvio 22

Guía de inicio rápido 26

Guia de iniciação rápida 30

Snabbstartsguide 35

Pika-aloitusopas 39

Hurtigguide 43

Vejledning til hurtig start 47

Gyors beüzemelési útmutató 51

Przewodnik Szybki start 55

Οδηγό γρήγορη εκκίνηση 59

Rýchly návod 64

Rychlý návod 68

Ghid rapid de iniiere 72

t y

Quick start guide

Dashboard Camera DCAM06BK

For more information see the extended manual online:

ned.is/dcam06bk

Intended use

The DCAM06BK is a dashboard camera that can be mounted to the windshield of your vehicle. This product is intended to take photos, record videos and playback recordings. The product is not intended for professional use. Any modiﬁcation of the product may have consequences for safety, warranty and proper functioning.

Specications

Product Dashboard Camera Article number DCAM06BK Dimensions (l x w x h) 90 x 10 x 55 mm Input voltage 5V DC Input current 1 A Battery 5V 200 mAh Li-ion battery Battery capacity 200 mAh Rechargeable Yes Storage temperature -20 - 60 °C Operating temperature -10 - 60 °C Display 2.4 inch LCD display Viewing angle 60 degrees Video Loop video Video format .avi Video resolution 1280 x 720 / 640 x 480 @ 60 Hz Image resolution 3MP / 2MP / 1.3MP / VGA

Image format .jpg Language English, German, French, Spanish,

Video recording time 1 / 2 / 3 min Recording audio Built-in microphone and speaker.

Memory card MicroSD card Memory card capacity 1 - 32 GB USB interface USB2.0

Italian, Dutch, Swedish, Danish, Finnish, Romanian, Hungarian, Czech

The microphone can be switched on/oﬀ

Main parts (image A)



Suction ﬁx



Suction ﬁx clip



Up button



Menu button



Down button



Display



Reset button



Auxiliary power plug



OK button



Mode button



Lock button



Mini USB port



Infrared light



MicroSD card slot



Camera



Speaker and microphone



Power button



Mini USB cable

Safety instructions

WARNING

• Ensure you have fully read and understood the instructions in this document before you install or use the product. Keep this document for future reference.

• Only use the product as described in this manual.

• Do not use the product if a part is damaged or defective. Replace a damaged

or defective product immediately.

• Do not drop the product and avoid bumping.

• This product may only be serviced by a qualiﬁed technician for maintenance

to reduce the risk of electric shock.

• Disconnect the product from the power source and other equipment if problems occur.

• Do not expose the product to water or moisture.

• Non-rechargeable batteries are not to be recharged.

• Do not short-circuit a cell or a battery.

• In the event of a cell leaking, do not allow the liquid to come in contact with

the skin or eyes. If contact has been made, wash the aﬀected area with copious amounts of water and seek medical advice.

• Do not use any charger other than that speciﬁcally provided for use with the equipment.

• Do not cover ventilation openings.

• Be careful when using the product while driving. Always focus your attention

on the road.

• Do not place the product near heat sources, this can damage the product.

• Do not expose the product to very hot or very cold temperatures or drastic

changes in temperature or humidity.

• Do not install the product within the operation range of the airbag.

• Ensure the product and the power cable are installed and do not interfere

with the sight of the driver or impede with the operation of any driving controls.

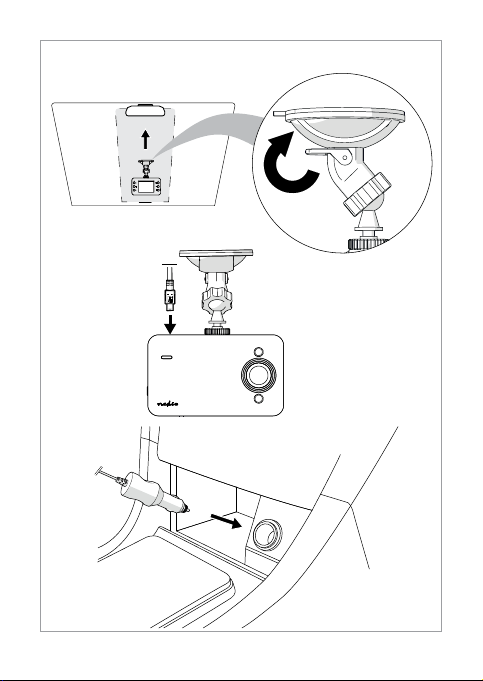

Installing the product (image B)

Before using the product, the user shall check the applicable laws and regulations on the use of the product. Before using the product, the user shall check the applicable laws and regulations on the use of the product. In some jurisdictions, the use of this product can be considered as an invasion of privacy. The mounting of the product on the windshield might be regulated by law in some jurisdictions. It is the user’s own responsibility to consult the local laws and regulations before installing and using this product.

Switch oﬀ the car engine.

1. Clean and degrease the spot where you want to ﬁx the product. Place the product just behind or below the rearview mirror.

2. Place suction ﬁx A

3. Use the suction ﬁx clip A

4. Insert a microSD card (not included) into the microSD card slot A

5. Adjust the position of the camera A Ensure the product and the power cable are installed and do not interfere

with the sight of the driver or impede with the operation of any driving controls.

on the windshield.

to ﬁx the product to the windshield.

for optimal view of the road.

Always focus your attention on the road.

Connecting the product to a power source

Option 1:

1. Plug the auxiliary power plug A

2. Plug the other end of A

Option 2:

• Charge the product using the USB port A The product automatically switches on and starts recording when you switch

on your car engine.

into an auxiliary power outlet.

into the mini USB port Ae.

Using the product

1. Press power button Ai for 3 seconds to switch the product on or oﬀ. When switching oﬀ the product automatically saves the recordings.

2. Press A

3. Press up A

4. Press OK A

5. Press A

twice to enter the setup menu.

or down A5 to navigate through the menu.

to conﬁrm a selection.

to go back one step.

1. Press Menu A4 to enter the menu.

2. Press up A

3. Press OK A

Press the mode button Aq to toggle between video mode, photo mode and playback mode.

or down A5 to navigate through the menu.

to conﬁrm a selection.

Video mode

1. Press Aq to select video mode.

2. Press A

3. Press A

4. Press A

Press A3 to switch the microphone on or oﬀ.

Emergency lock

In video mode, press the lock button Aw to save the recording as a read-only ﬁle. This recording cannot be overwritten or deleted when not connected to a computer.

to conﬁrm your selection.

to access or exit menu mode.

to start or stop recording.

Kurzanleitung

Dashcam DCAM06BK

Weitere Informationen ﬁnden Sie in der erweiterten Anleitung online: ned.is/dcam06bk

Bestimmungsgemäße Verwendung

Die DCAM06BK ist eine Dashboard-Kamera, die an der Windschutzscheibe Ihres Fahrzeugs angebracht werden kann. Dieses Produkt dient zum Aufnehmen von Fotos, zum Aufzeichnen von Videos und zur Wiedergabe von Aufzeichnungen. Das Produkt ist nicht für den professionellen Einsatz gedacht. Jegliche Modiﬁkation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezikationen

Produkt Dashcam Artikelnummer DCAM06BK Größe (L x B x H) 90 x 10 x 55 mm Eingangsspannung 5V DC Eingangsstrom 1 A Batterie 5V 200 mAh Li-Ionen-Akku Akkukapazität 200 mAh Wiederauadbar Ja Lagertemperatur -20 - 60 °C Betriebstemperatur -10 - 60 °C Anzeige 2,4 Zoll LCD-Display Blickwinkel 60 Grad Video Videoschleife Videoformat .avi Videoauösung 1280 x 720 / 640 x 480 @ 60 Hz Bildauösung 3MP / 2MP / 1.3MP / VGA

Bildformat .jpg Sprache Englisch, Deutsch, Französisch, Spanisch,

Videoaufnahmedauer 1 / 2 / 3 min Erstellen von Aufnahmen Eingebautes Mikrofon und Lautsprecher.

Speicherkarte microSD-Karte Speicherkartenkapazität 1 - 32 GB USB-Schnittstelle USB2.0

Italienisch, Niederländisch, Schwedisch, Dänisch, Finnisch, Rumänisch, Ungarisch, Tschechisch

Das Mikrofon kann ein-/ausgeschaltet werden

Hauptbestandteile (Abbildung A)



Saughalter



Saughalter-Klemme



Hoch-Taste



Menu-Taste



Runter-Taste





Reset-Taste



Auto-Netzstecker



OK-Taste



Modus-Taste



Sperrtaste



Mini-USB-Anschluss



Infrarotlicht



Einschub für Micro-SD-Karte



Kamera



Lautsprecher und Mikrofon



Ein/Aus-Taste



Mini-USB-Kabel

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen

Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet

werden, um die Gefahr eines Stromschlags zu reduzieren.

• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Nicht wiederauﬂadbare Batterien dürfen nicht wiederaufgeladen werden.

• Schließen Sie keinesfalls einen Akku oder eine Batterie kurz.

• Im Falle eines Auslaufens der Batterie darf die Flüssigkeit keinesfalls mit der

Haut oder den Augen in Kontakt kommen. Sollte es dennoch zu Kontakt kommen, waschen Sie den betroﬀenen Bereich mit reichlich Wasser ab und holen Sie ärztlichen Rat ein.

• Verwenden Sie ausschließlich das für dieses Gerät vorgesehene Ladegerät.

• Verdecken Sie keinesfalls die Belüftungsöﬀnungen.

• Vorsicht bei Verwendung des Produkts während der Fahrt! Achten Sie immer

auf die Straße und den Straßenverkehr.

• Platzieren Sie das Produkt nicht in das Produkt in die Nähe von Wärmequellen, da dies das Produkt beschädigen kann.

• Setzen Sie das Produkt keinen sehr heißen oder sehr kalten Temperaturen oder drastischen Temperatur- oder Feuchtigkeitsschwankungen aus.

• Installieren Sie das Produkt nicht innerhalb des Betriebsbereichs des Airbags.

• Stellen Sie sicher, dass das Produkt und das Stromkabel so installiert sind,

dass sie nicht die Sicht des Fahrers behindern oder die Bedienung der Bedienelemente für das Fahren behindern.

Installation des Produkts (Abbildung B)

Der Benutzer des Produkts muss vor der Verwendung die geltenden Gesetze und Vorschriften zur Verwendung des Produkts überprüfen. Der Benutzer des Produkts muss vor der Verwendung die geltenden Gesetze und Vorschriften zur Verwendung des Produkts überprüfen. In einigen Rechtsgebieten kann die Verwendung dieses Produkts als Verletzung der Privatsphäre angesehen werden. Das Anbringen des Produkts an der Windschutzscheibe kann in einigen Rechtsgebieten gesetzlich geregelt sein. Es liegt in der alleinigen Verantwortung des Benutzers, die örtlichen Gesetze und Vorschriften vor der Installation und Verwendung dieses Produkts zu konsultieren.

Schalten Sie den Motor des Fahrzeugs aus.

1. Reinigen und entfetten Sie den Punkt, an dem Sie das Produkt befestigen möchten. Platzieren Sie das Produkt direkt hinter oder oder unter dem Rückspiegel.

2. Setzen Sie den Saughalter A

3. Verwenden Sie die Saughalter-Klemme A Windschutzscheibe zu ﬁxieren.

4. Setzen Sie eine Micro-SD-Karte (nicht im Lieferumfang enthalten) in den Micro-SD-Karten-Einschub A

5. Richten Sie die Position der Kamera A Straße aus. Stellen Sie sicher, dass das Produkt und das Stromkabel so installiert sind,

dass sie nicht die Sicht des Fahrers behindern oder die Bedienung der Bedienelemente für das Fahren behindern. Achten Sie immer auf die Straße und den Straßenverkehr.

Verbinden des Produkts mit einer Stromquelle

Option 1:

1. Stecken Sie den Zigarettenanzünder-Stecker A Zigarettenanzünder-Anschluss.

2. Stecken Sie das andere Ende von A

Option 2:

• Laden Sie das Produkt über den USB-Anschluss A Das Produkt schaltet sich automatisch ein und beginnt mit der Aufzeichnung,

wenn Sie Ihren Fahrzeugmotor starten.

auf die Windschutzscheibe.

, um das Produkt an der

ein.

für eine optimale Sicht auf die

in einen

in den Mini-USB-Anschluss Ae.

auf.

Verwenden des Produkts

1. Drücken Sie die Ein/Aus-Taste Ai 3 Sekunden lang, um das Produkt einoder auszuschalten. Beim Ausschalten werden automatisch die Aufnahmen vom Produkt

gespeichert.

2. Drücken Sie zweimal A

3. Drücken Sie hoch A

4. Drücken Sie OK A

5. Drücken Sie A

, um das Einrichtungsmenü aufzurufen.

oder runter A5, um durch das Menü zu navigieren.

, um eine Auswahl zu bestätigen.

, um einen Schritt zurück zu gehen.

Menü

1. Drücken Sie Menu A4, um das Menü aufzurufen.

2. Drücken Sie hoch A

3. Drücken Sie OK A

Drücken Sie die Modus-Taste Aq, um zwischen Videomodus, Fotomodus und Wiedergabemodus zu wechseln.

oder runter A5, um durch das Menü zu navigieren.

, um eine Auswahl zu bestätigen.

Videomodus

1. Drücken Sie Aq, um den Videomodus auszuwählen.

2. Drücken Sie A

3. Drücken Sie A verlassen.

4. Drücken Sie A

Drücken Sie A3, um das Mikrofon ein- oder auszuschalten.

Notverriegelung

Drücken Sie im Videomodus die Sperrtaste Aw, um die Aufnahme als schreibgeschützte Datei zu speichern. Diese Aufnahme kann nicht überschrieben oder gelöscht werden, wenn das Produkt nicht mit einem Computer verbunden ist.

, um ihre Auswahl zu bestätigen.

, um in den Menümodus zu wechseln oder diesen zu

, um die Aufnahme zu starten oder zu beenden.

Guide de démarrage rapide

Caméra Embarquée DCAM06BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/dcam06bk

Utilisation prévue

La DCAM06BK est une caméra de tableau de bord qui peut être montée sur le pare-brise de votre véhicule. Ce produit est conçu pour prendre des photos, enregistrer des vidéos et lire des enregistrements. Le produit n’est pas destiné à un usage professionnel. Toute modiﬁcation du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécications

Produit Caméra Embarquée Article numéro DCAM06BK Dimensions (L x l x H) 90 x 10 x 55 mm

Tension d’entrée 5V DC Courant d'entrée 1 A Batterie Batterie Li-ion 5V 200 mAh Capacité de la batterie 200 mAh Rechargeable Oui Température de stockage -20 - 60 °C Température fonctionnement -10 - 60 °C Achage Écran LCD 2,4 pouces Angle de vue 60 degrés Vidéo Vidéo en boucle Format vidéo .avi Résolution vidéo 1280 x 720 / 640 x 480 @ 60 Hz Résolution d’image 3MP / 2MP / 1.3MP / VGA Format d’image .jpg Langue Français, Allemand, Français, Espagnol,

Durée d’enregistrement vidéo 1 / 2 / 3 min Enregistrement audio Microphone et haut-parleur intégrés.

Carte mémoire Carte microSD Capacité de la carte mémoire 1 - 32 GB Interface USB USB2.0

Italien, Néerlandais, Suédois, Danois, Finlandais, Roumain, Hongrois, Tchèque

Le microphone peut être activé / désactivé

Pièces principales (image A)



Support de ventouse



Levier du support de ventouse



Bouton haut



Bouton menu



Bouton Bas



Aﬃchage



Bouton de réinitialisation



Prise électrique auxiliaire



Bouton OK



Bouton mode



Bouton de verrouillage



Port mini USB



Lampe infrarouge



Emplacement pour carte micro SD



Caméra



Haut-parleur et microphone



Bouton d’alimentation



Câble mini USB

Consignes de sécurité

AVERTISSEMENT

• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez ce document pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent manuel.

• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse.

Remplacez immédiatement un produit endommagé ou défectueux.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ce produit ne peut être réparé que par un technicien qualiﬁé aﬁn de réduire

les risques d'électrocution.

• Débranchez le produit de la source d’alimentation et tout autre équipement en cas de problème.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Les piles non rechargeables ne doivent pas être rechargées.

• Ne pas court-circuiter une pile ou une batterie.

• En cas de fuite d’une pile, ne pas laisser le liquide entrer en contact avec la

peau ou les yeux. En cas de contact, lavez la zone touchée à grande eau et consultez un médecin.

• N'utilisez aucun chargeur autre que celui qui est spéciﬁquement fourni pour être utilisé avec l'équipement.

• Ne couvrez pas les oriﬁces de ventilation.

• Soyez prudent lorsque vous utilisez le produit en conduisant. Concentrez

toujours votre attention sur la route.

• Ne pas placer le produit à proximité de sources de chaleur, car cela pourrait l'endommager.

• Ne pas exposer le produit à des températures très chaudes ou très froides ou bien à des changements drastiques de température ou d'humidité.

• Ne pas installer le produit dans la plage de fonctionnement de l'airbag.

• Assurez-vous que le produit et le câble d'alimentation soient installés sans

interférer avec la vue du conducteur et n'entravent pas le fonctionnement des commandes de conduite.

Installer le produit (image B)

Avant d'utiliser le produit, l'utilisateur doit vériﬁer les lois et réglementations en vigueur concernant l'utilisation du produit. Avant d'utiliser le produit, l'utilisateur doit vériﬁer les lois et réglementations en vigueur concernant l'utilisation du produit. Sur certains territoires, l'utilisation de ce produit peut être considérée comme une atteinte à la vie privée. Le montage du produit sur le pare-brise peut être réglementé par la loi sur certains territoires. L'utilisateur est tenu de consulter les lois et réglementations locales avant d'installer et d'utiliser ce produit.

Arrêtez le moteur de la voiture.

1. Nettoyez et dégraissez l'endroit où vous souhaitez ﬁxer le produit. Placez le produit juste derrière ou en dessous du rétroviseur.

2. Placez le support de ventouse A

3. Utilisez le levier du support de ventouse A pare-brise.

4. Insérez une carte microSD (non incluse) dans l’emplacement pour carte

5. Ajustez la position de la caméra A

Connecter le produit à une source d'alimentation

Option 1 :

1. Branchez la ﬁche d'alimentation auxiliaire A

2. Branchez l'autre extrémité de A

Option 2 :

• Chargez le produit à l'aide du port USB A

microSD A

Assurez-vous que le produit et le câble d'alimentation soient installés sans

interférer avec la vue du conducteur et n'entravent pas le fonctionnement des commandes de conduite. Concentrez toujours votre attention sur la route.

auxiliaire.

Le produit se met automatiquement en marche et démarre l'enregistrement

lorsque vous allumez le moteur de votre voiture.

sur le pare-brise.

pour ﬁxer le produit au

pour une vue optimale de la route.

sur une prise d’alimentation

dans le port mini-USB Ae.

Utiliser le produit

1. Appuyez sur le bouton d'alimentation Ai pendant 3 secondes pour mettre le produit sous ou hors tension.

Lors de la mise hors tension, le produit sauvegarde automatiquement les

enregistrements.

2. Appuyez deux fois sur A

3. Appuyez sur haut A

4. Appuyez sur OK A

5. Appuyez sur A

pour entrer dans le menu de conﬁguration.

ou bas A5 pour naviguer dans le menu.

pour conﬁrmer une sélection.

pour revenir en arrière d'une étape.

1. Appuyez sur Menu A4 pour entrer dans le menu.

2. Appuyez sur haut A

3. Appuyez sur OK A

Appuyez sur le bouton de mode Aq pour basculer entre les modes vidéo, photo et lecture.

ou bas A5 pour naviguer dans le menu.

pour conﬁrmer une sélection.

Mode vidéo

1. Appuyez sur Aq pour sélectionner le mode vidéo.

2. Appuyez sur A

3. Appuyez sur A

4. Appuyez sur A

Appuyez sur A3 pour activer ou désactiver le microphone.

Verrouillage d'urgence

En mode vidéo, appuyez sur le bouton de verrouillage Aw pour sauvegarder l'enregistrement sous forme de ﬁchier en lecture seule. Cet enregistrement ne peut pas être écrasé ou supprimé lorsque l’appareil n'est pas connecté à un ordinateur.

pour conﬁrmer votre sélection.

pour accéder au mode menu ou le quitter.

pour démarrer ou arrêter l'enregistrement.

Verkorte handleiding

Dashboardcamera DCAM06BK

Zie voor meer informatie de uitgebreide handleiding online: ned.is/dcam06bk

Bedoeld gebruik

De DCAM06BK is een dashboardcamera die op de voorruit van uw voertuig kan worden gemonteerd. Dit product is bedoeld voor het maken van foto's, het opnemen van video's en het afspelen van opnamen. Het product is niet bedoeld voor professioneel gebruik. Elke wijziging van het product kan gevolgen hebben voor veiligheid, garantie en correcte werking.

Specicaties

Product Dashboardcamera Artikelnummer DCAM06BK Afmetingen (l x b x h) 90 x 10 x 55 mm Ingangsspanning 5V DC Ingangsstroom 1 A Batterij 5V 200 mAh Li-ion accu Batterijcapaciteit 200 mAh Oplaadbaar Ja Opslagtemperatuur -20 - 60 °C Bedrijfstemperatuur -10 - 60 °C Display 2,4 inch LCD-display Kijkhoek 60 graden Video Loop video Videoformaat .avi Videoresolutie 1280 x 720 / 640 x 480 @ 60 Hz Beeldresolutie 3MP / 2MP / 1.3MP / VGA Beeldformaat .jpg Taal Engels, Duits, Frans, Spaans, Italiaans,

Video-opnametijd 1 / 2 / 3 min

Nederlands, Zweeds, Deens, Fins, Roemeens, Hongaars, Tsjechisch

Audio opnemen Ingebouwde microfoon en luidspreker.

Geheugenkaart MicroSD-kaart

Capaciteit van de geheugenkaart

USB-interface USB2.0

De microfoon kan worden in- en uitgeschakeld

1 - 32 GB

Belangrijkste onderdelen (afbeelding A)



Zuigbevestiging



Zuigbevestigingsclip



Omhoog knop



Menu knop



Omlaag knop



Display



Reset knop



Sigarettenaansteker plug



OK knop



Modus knop



Vergrendelknop



Mini USB-poort



Infraroodlamp



Micro SD-kaartsleuf



Camera



Luidspreker en microfoon



Aan/uitknop



Mini USB-kabel

Veiligheidsvoorschriften

WAARSCHUWING

• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen heeft voordat u het product installeert of gebruikt. Bewaar dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals beschreven in deze handleiding.

• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang

een beschadigd of defect product onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Dit product mag voor onderhoud alleen worden geopend door een erkend

technicus om het risico op elektrische schokken te verkleinen.

• Haal de stekker van het product uit de voedingsbron en ontkoppel het van andere apparatuur als er zich problemen voordoen.

• Stel het product niet bloot aan water of vocht.

• Niet-oplaadbare batterijen mogen niet worden opgeladen.

• Een cel of batterij niet kortsluiten.

• Als een cel lekt, laat de vloeistof dan niet met de huid of de ogen in contact

komen. Als dit toch gebeurt, moet u de vloeistof direct met veel water

afspoelen en medische hulp inroepen.

• Gebruik geen andere lader dan de lader die speciﬁek voor gebruik met de apparatuur wordt geleverd.

• De ventilatieopeningen niet afdekken.

• Wees voorzichtig bij het gebruik van het product tijdens het rijden. Houd uw

aandacht altijd op de weg.

• Plaats het product niet in de buurt van een warmtebron, dit kan het product beschadigen.

• Stel het product niet bloot aan erg warme of erg koude temperaturen of drastische veranderingen in temperatuur of vochtigheid.

• Installeer het product niet binnen het werkingsbereik van de airbag.

• Zorg ervoor dat het product en de voedingskabel geïnstalleerd zijn en dat ze

het zicht van de bestuurder niet belemmeren of de werking van de bedieningselementen niet verhinderen.

Het product installeren (afbeelding B)

Alvorens het product te gebruiken, dient de gebruiker de toepasselijke weten regelgeving inzake het gebruik van het product te controleren. Alvorens het product te gebruiken, dient de gebruiker de toepasselijke weten regelgeving inzake het gebruik van het product te controleren. In sommige rechtsgebieden kan het gebruik van dit product worden beschouwd als een inbreuk op de privacy. In sommige rechtsgebieden kan montage van het product op de voorruit wettelijk zijn geregeld. De gebruiker is verantwoordelijk voor het raadplegen van de lokale wet- en regelgeving alvorens dit product te installeren en te gebruiken.

Zet de motor van de auto uit.

1. Reinig en ontvet de plek waar u het product wilt bevestigen. Plaats het product net achter of onder de achteruitkijkspiegel.

2. Plaats de zuigbevestiging A

3. Gebruik de zuigbevestigingsclip A bevestigen.

4. Plaats de microSD-kaart (niet meegeleverd) in de microSD-kaartsleuf A

5. Stel de positie van de camera A Zorg ervoor dat het product en de voedingskabel geïnstalleerd zijn en

dat ze het zicht van de bestuurder niet belemmeren of de werking van de bedieningselementen niet verhinderen. Houd uw aandacht altijd op de weg.

op de voorruit.

om het product op de voorruit te

in voor een optimaal zicht op de weg.

Het product op een voedingsbron aansluiten

Optie 1:

1. Sluit de hulpvoedingsstekker A

2. Steek het andere uiteinde van A

Optie 2:

• Laad het product op via de USB-poort A Het product wordt automatisch ingeschakeld en begint met opnemen

wanneer u de motor van uw auto aanzet.

aan op een hulpstroomaansluiting.

in de mini-USB-poort Ae.

Het product gebruiken

1. Houd Ai 3 seconden lang ingedrukt om het product aan of uit te zetten. Bij het uitschakelen van het product worden de opnamen automatisch

opgeslagen.

2. Druk twee keer op A

3. Druk op omhoog A

4. Druk op OK A

5. Druk op A

om het instellingenmenu te openen.

of omlaag A5 om door het menu te navigeren.

om een instelling te bevestigen.

om een stap terug te gaan.

1. Druk op Menu A4 om het menu te openen.

2. Druk op omhoog A

3. Druk op OK A

Druk op de modusknop Aq om te schakelen tussen de video-, foto- en weergavemodus.

of omlaag A5 om door het menu te navigeren.

om een instelling te bevestigen.

Videomodus

1. Druk op Aq om de videomodus te selecteren.

2. Druk op A

3. Druk op A

4. Druk op A

Druk op A3 om de microfoon aan of uit te zetten.

Noodvergrendeling

Druk in de videomodus op de vergrendelknop Aw om de opname als een alleen-lezen bestand op te slaan. Deze opname kan niet worden overschreven of gewist wanneer deze niet op een computer is aangesloten.

om uw selectie te bevestigen.

om de menumodus te openen of te verlaten.

om de opname te starten of te stoppen.

Guida rapida all’avvio

Videocamera per Cruscotto DCAM06BK

Per maggiori informazioni vedere il manuale esteso online:

ned.is/dcam06bk

Uso previsto

DCAM06BK è una telecamera da cruscotto che può essere montata sul parabrezza del proprio veicolo. Questo prodotto è inteso per scattare foto, registrare video e riprodurre registrazioni. Il prodotto non è inteso per utilizzi professionali. Eventuali modiﬁche al prodotto possono comportare conseguenze per la sicurezza, la garanzia e il corretto funzionamento.

Speciche

Prodotto Videocamera per Cruscotto Numero articolo DCAM06BK Dimensioni (p x l x a) 90 x 10 x 55 mm Tensione in ingresso 5V DC Corrente in ingresso 1 A Batteria Batteria agli ioni di litio 5 V 200 mAh Capacità della batteria 200 mAh Ricaricabile Sì Temperatura di conservazione -20 - 60 °C Temperatura di funzionamento -10 - 60 °C Display Display LCD da 2,4 pollici Angolo visuale 60 gradi Video Video continuo Formato video .avi Risoluzione video 1280 x 720 / 640 x 480 @ 60 Hz Risoluzione immagini 3MP / 2MP / 1.3MP / VGA

Formato immagini .jpg Lingua Inglese, Tedesco, Francese, Spagnolo,

Tempo di registrazione video 1 / 2 / 3 min Registrazione audio M icrofono e altoparlante incorporati.

Scheda di memoria Scheda micro SD Capacità scheda di memoria 1 - 32 GB Interfaccia USB USB2.0

Italiano, Olandese, Svedese, Danese, Finlandese, Rumeno, Ungherese, Ceco

Il microfono può essere acceso/spento

Parti principali (immagine A)



Ventosa



Gancio per ventosa



Pulsante su



Pulsante menu



Pulsante Giù



Display



Pulsante di ripristino



Spina di alimentazione ausiliaria



Pulsante OK



Pulsante Modalità



Pulsante Blocco



Porta mini USB



Luce infrarossa



Fessura scheda micro SD



Telecamera



Altoparlante e microfono



Pulsante di accensione



Cavo Mini USB

Istruzioni di sicurezza

ATTENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni in questo documento prima di installare o utilizzare il prodotto. Conservare il documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente manuale.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire

immediatamente un prodotto danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente

da un tecnico qualiﬁcato per ridurre il rischio di scosse elettriche.

• Scollegare il prodotto dalla sorgente elettrica e da altre apparecchiature se si veriﬁcano problemi.

• Non esporre il prodotto all’acqua o all’umidità.

• Le batterie non ricaricabili non devono essere ricaricate.

• Non cortocircuitare una cella o una batteria.

• In caso di perdita di una cella, non lasciare che il liquido venga in contatto

con la pelle o con gli occhi. In caso di contatto, lavare l’area in questione con acqua abbondante e rivolgersi a un medico.

• Non utilizzare alcun caricabatteria diverso da quello speciﬁcamente fornito per essere utilizzato con l’apparecchiatura.

• Non coprire le aperture per la ventilazione.

• Prestare attenzione all’utilizzo del prodotto durante la guida. Concentrarsi

sempre sulla strada.

• Non posizionare il prodotto accanto a fonti di calore, poiché potrebbero danneggiarlo.

• Non esporre il prodotto a temperature molto elevate o molto basse o a cambiamenti drastici di temperatura o umidità.

• Non installare il prodotto entro il raggio operativo dell’airbag.

• Assicurarsi che il prodotto e il cavo di alimentazione siano installati e non

interferiscano con la linea visiva del conducente né impediscano l’utilizzo di alcuno dei controlli di guida.

Installazione del prodotto (immagine B)

Prima di utilizzare il prodotto, l’utente deve controllare le leggi e le normative applicabili relative all’utilizzo dello stesso. Prima di utilizzare il prodotto, l’utente deve controllare le leggi e le normative applicabili relative all’utilizzo dello stesso. In alcune giurisdizioni l’utilizzo del prodotto può essere considerato un’invasione della privacy. Il montaggio del prodotto sul parabrezza potrebbe essere regolato per legge in alcune giurisdizioni. È responsabilità dell’utente consultare le normative e i regolamenti locali prima dell’uso e dell’installazione di questo prodotto.

Spegnere il motore dell’auto.

1. Pulire e sgrassare il punto in cui si vuole ﬁssare il prodotto. Disporre il prodotto appena dietro o sotto allo specchietto retrovisore.

2. Posizionare la ventosa A

3. Utilizzare il gancio della ventosa A

4. Inserire una scheda microSD (non inclusa) nello slot per schede microSD

sul parabrezza.

per ﬁssare il prodotto al parabrezza.

5. Regolare la posizione della telecamera A strada. Assicurarsi che il prodotto e il cavo di alimentazione siano installati e non

interferiscano con la linea visiva del conducente né impediscano l’utilizzo di alcuno dei controlli di guida. Concentrarsi sempre sulla strada.

per una visuale ottimale della

Collegamento del prodotto a una sorgente di alimentazione

Opzione 1:

1. Inserire la spina di alimentazione ausiliaria A ausiliaria.

2. Inserire l’altra estremità di A

Opzione 2:

• Caricare il prodotto con la porta USB A Il prodotto si accende automaticamente e inizia a registrare quando si

accende il motore dell’auto.

nella porta mini USB Ae.

in una presa elettrica

Utilizzo del prodotto

1. Premere il pulsante di alimentazione Ai per 3 secondi per accendere e spegnere il prodotto. Quando si spegne, il prodotto salva automaticamente le registrazioni.

2. Premere A

3. Premere su A

4. Premere OK A

5. Premere A

due volte per accedere al menu di impostazione.

o giù A5 per navigare nel menu.

per confermare una selezione.

per ritornare indietro di un passaggio.

1. Premere Menu A4 per accedere al menu.

2. Premere su A

3. Premere OK A

Premere il pulsante modalità Aq per alternare fra la modalità video, la modalità foto e la modalità riproduzione.

o giù A5 per navigare nel menu.

per confermare una selezione.

Modalità video

1. Premere Aq per selezionare la modalità video.

2. Premere A

per confermare la selezione.

3. Premere A4 per accedere o uscire dalla modalità menu.

4. Premere A

Premere A3 per accendere o spegnere il microfono.

Blocco di emergenza

In modalità video, premere il pulsante di blocco Aw per salvare la registrazione come ﬁle di sola lettura. Questa registrazione non può essere sovrascritta o eliminata se non si è collegati a un computer.

per avviare o arrestare la registrazione.

Guía de inicio rápido

Cámara para salpicadero DCAM06BK

Para más información, consulte el manual ampliado en línea: ned.is/dcam06bk

Uso previsto por el fabricante

Nedis DCAM06BK es una cámara de salpicadero que puede montarse en el parabrisas de su vehículo. Este producto está diseñado para tomar fotografías, grabar vídeos y reproducir grabaciones. El producto no está diseñado para un uso profesional. Cualquier modiﬁcación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

Especicaciones

Producto Cámara para salpicadero Número de artículo DCAM06BK Dimensiones (L x An x Al) 90 x 10 x 55 mm Tensión de entrada 5V DC Corriente de entrada 1 A Batería Batería de iones de litio de 5V 200 mAh

Capacidad de la batería 200 mAh Recargable Sí Temperatura de almacenaje -20 - 60 °C

Temperatura de funcionamiento

Visualización Pantalla LCD de 2,4 pulgadas Ángulo de visión 60 grados Vídeo Vídeo en bucle Formato de vídeo .avi Resolución de vídeo 1280 x 720 / 640 x 480 @ 60 Hz Resolución de imágenes 3MP / 2MP / 1.3MP / VGA Formato de imágenes .jpg Idioma inglés, alemán, francés, español, italiano,

Tiempo de grabación de vídeo 1 / 2 / 3 min Grabar audio Micrófono y altavoz incorporados.

Tarjeta de memoria Tarjeta microSD

Capacidad de la tarjeta de memoria

Interfaz USB USB2.0

-10 - 60 °C

Neerlandés, Sueco, Danés, Finés, rumano, Húngaro, Checo

El micrófono se puede encender o apagar

1 - 32 GB

Partes principales (imagen A)



Fijación por succión



Clip para ﬁjación por succión



Botón arriba



Botón menú



Flecha Abajo



Visualización



Botón de reinicio



Enchufe de corriente auxiliar



Botón OK



Botón de modo



Botón de bloqueo



Puerto mini USB



Luz infrarroja



Ranura para tarjeta micro SD



Cámara



Altavoz y micrófono



Botón Power



Cable mini USB

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este manual.

• No use el producto si alguna pieza está dañada o presenta defectos.

Sustituya inmediatamente un producto si presenta daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico cualiﬁcado para su

mantenimiento para así reducir el riesgo de descargas eléctricas.

• Desconecte el producto de la fuente de corriente y de otros equipos si surgen problemas.

• No exponga el producto al agua o a la humedad.

• Las pilas no recargables no se deben recargar.

• No cortocircuite una pila o una batería.

• En el supuesto de una fuga de la pila, no permita que el líquido entre en

contacto con la piel o los ojos. Si se ha producido el contacto, lave la zona afectada con agua abundante y consulte a un médico.

• No utilice ningún cargador distinto a los suministrados especíﬁcamente para el uso con el equipo.

• No cubra las aberturas de ventilación.

• Sea precavido cuando utilice este producto mientras conduce. Centre

siempre su atención en la carretera.

• No coloque el producto cerca de fuentes de calor; eso podría dañar el producto.

• No exponga el producto a temperaturas muy cálidas o muy frías o a cambios drásticos de temperatura o humedad.

• No instale el producto dentro del rango de operación del airbag.

• Asegúrese de que el producto y el cable de alimentación están instalados y

no interﬁeren con la vista del conductor ni diﬁcultan el funcionamiento de ningún control para la conducción.

Cómo instalar el producto (imagen B)

Antes de utilizar el producto, el usuario debe comprobar las leyes y regulaciones aplicables para el uso del producto. Antes de utilizar el producto, el usuario debe comprobar las leyes y regulaciones aplicables para el uso del producto. En algunas jurisdicciones, el uso de este producto puede ser considerado como una invasión de la privacidad. El montaje de este producto en el parabrisas podría estar regulado por la ley en algunas jurisdicciones. Es responsabilidad propia del usuario consultar las leyes y regulaciones locales antes de instalar y utilizar este producto.

Apague el motor del coche.

1. Limpie y desengrase el lugar donde quiera ﬁjar el producto. Coloque el producto justamente detrás o debajo del espejo retrovisor.

2. Coloque la ﬁjación por succión A

3. Utilice el clip para ﬁjación por succión A parabrisas.

4. Inserte una tarjeta microSD (no incluida) en la ranura para tarjetas microSD

5. Ajuste la posición de la cámara A óptima. Asegúrese de que el producto y el cable de alimentación están instalados y

no interﬁeren con la vista del conductor ni diﬁcultan el funcionamiento de ningún control para la conducción. Centre siempre su atención en la carretera.

Conexión del producto a una toma de corriente

Opción 1:

1. Inserte el enchufe de alimentación auxiliar A auxiliar.

2. Enchufe el otro extremo de A

Opción 2:

• Cargue el producto utilizando el puerto USB A El producto se enciende automáticamente y empieza a grabar cuando

arranca el motor de su vehículo.

sobre el parabrisas.

para ﬁjar el producto al

para visualizar la carretera de forma

a una toma de corriente

en el puerto miniUSB Ae.

Uso del producto

1. Pulse el botón de encendido Ai durante 3 segundos para encender o apagar el producto. Al apagar el producto se guardan automáticamente las grabaciones.

2. Pulse A

3. Pulse arriba A

4. Pulse OK A

5. Pulse A

dos veces para entrar en el menú de conﬁguración.

o abajo A5 para navegar por el menú.

para conﬁrmar una selección.

para retroceder un paso.

Menú

1. Pulse Menu A4 para entrar en el menú.

2. Pulse arriba A

3. Pulse OK A

Pulse el botón de modo Aq para alternar entre modo de vídeo, modo de fotografía y modo de reproducción.

o abajo A5 para navegar por el menú.

para conﬁrmar una selección.

Modo Vídeo

1. Pulse Aq para seleccionar el modo de vídeo.

2. Pulse A

3. Pulse A

4. Pulse A

Pulse A3 para encender o apagar el micrófono.

Bloqueo de emergencia

En el modo de vídeo, pulse el botón de bloqueo Aw para guardar la grabación como un archivo de solo lectura. Esta grabación no se puede sobrescribir ni borrar si no se conecta a un ordenador.

para conﬁrmar su selección.

para acceder o salir del modo de menú.

para iniciar o detener la grabación.

Guia de iniciação rápida

Câmara de tablier DCAM06BK

Para mais informações, consulte a versão alargada do manual on-line: ned.is/dcam06bk

Utilização prevista

A DCAM06BK é uma câmara de painel de instrumentos que pode ser instalada no para-brisas do seu veículo. Este produto destina-se a tirar fotograﬁas, gravar vídeos e reproduzir gravações. O produto não se destina a utilização proﬁssional. Qualquer alteração do produto pode ter consequências em termos de segurança, garantia e funcionamento adequado.

Especicações

Produto Câmara de tablier Número de artigo DCAM06BK Dimensões (c x l x a) 90 x 10 x 55 mm Tensão de entrada 5V DC Corrente de entrada 1 A Bateria Bateria de iões de lítio de 5V 200 mAh Capacidade da bateria 200 mAh Recarregável Sim

Temperatura de armazenamento

Temperatura de funcionamento -10 - 60 °C Ecrã Visor LCD de 2,4 polegadas Ângulo de visualização 60 graus Vídeo Vídeo em loop Formato de vídeo .avi Resolução de vídeo 1280 x 720 / 640 x 480 @ 60 Hz Resolução de imagem 3MP / 2MP / 1.3MP / VGA Formato de imagem .jpg Idioma Português, Alemão, Francês, Espanhol,

Tempo de gravação de vídeo 1 / 2 / 3 min

-20 - 60 °C

Italiano, Neerlandês, Sueco, Dinamarquês, Finlandês, Romeno, Húngaro, Checo

Gravação de áudio Microfone e altifalante incorporados.

Cartão de memória Cartão MicroSD

Capacidade do cartão de memória

Interface USB USB2.0

O microfone pode ser ligado/desligado

1 - 32 GB

Peças principais (imagem A)



Fixação por ventosa



Clipe com ﬁxação por ventosa



Botão para cima



Botão menu



Botão Biaxo



Ecrã



Botão de reiniciação



Ficha de alimentação auxiliar



Botão OK



Botão de modo



Botão Lock



Porta mini USB



Luz infravermelhos



Entrada de cartão micro SD



Câmara fotográﬁca



Altifalante e microfone



Botão de alimentação



Cabo mini USB

Instruções de segurança

AVISO

• Certiﬁque-se de que leu e compreendeu as instruções deste documento na íntegra antes de instalar ou utilizar o produto. Guarde este documento para referência futura.

• Utilize o produto apenas conforme descrito neste manual.

• Não utilize o produto caso uma peça esteja daniﬁcada ou defeituosa.

Substitua imediatamente um produto daniﬁcado ou defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico qualiﬁcado para

manutenção a ﬁm de reduzir o risco de choque elétrico.

• Em caso de problema, desligue o produto da fonte de alimentação bem como outros equipamentos.

• Não exponha o produto à água ou humidade.

• As pilhas não recarregáveis não devem ser recarregadas.

• Não curto-circuite uma pilha ou bateria.

• Em caso de fuga de uma pilha, não permita que o líquido entre em contacto

com a pele ou os olhos. Em caso de contacto, lave a área afetada com água

em abundância e procure aconselhamento médico.

• Não utilize qualquer outro carregador para além do especiﬁcamente fornecido para utilização com o equipamento.

• Não tape as aberturas de ventilação.

• Tenha cuidado ao usar o produto enquanto conduz. Centre sempre a sua

atenção na estrada.

• Não coloque o produto perto de fontes de calor, uma vez que tal pode daniﬁcar o produto.

• Não exponha o produto a temperaturas muito elevadas ou muito baixas nem a mudanças repentinas de temperatura ou humidade.

• Não instale o produto dentro da zona de funcionamento do airbag.

• Certiﬁque-se de que o produto e o cabo de alimentação estão instalados e

não interferem com a visão do condutor nem impedem o funcionamento de qualquer comando de condução.

Instalação do produto (imagem B)

Antes de utilizar o produto, o utilizador deve tomar conhecimento das leis e dos regulamentos aplicáveis à utilização do produto. Antes de utilizar o produto, o utilizador deve tomar conhecimento das leis e dos regulamentos aplicáveis à utilização do produto. Em determinadas jurisdições, a utilização deste produto pode ser considerada como uma invasão de privacidade. A montagem do produto no para-brisas pode ser regulada por lei em algumas jurisdições. Cabe ao utilizador consultar as leis e regulamentos locais antes de instalar e utilizar este produto.

Desligue o motor do carro.

1. Limpe e desengordure o local onde pretende ﬁxar o produto. Coloque o produto mesmo por trás ou debaixo do espelho retrovisor.

2. Coloque a ﬁxação por ventosa A

3. Utilize o clipe de ﬁxação por ventosa A

4. Insira um cartão microSD (não incluído) na ranhura do cartão microSD A

5. Ajuste a posição da câmara A Certiﬁque-se de que o produto e o cabo de alimentação estão instalados e

não interferem com a visão do condutor nem impedem o funcionamento de qualquer comando de condução. Centre sempre a sua atenção na estrada.

no para-brisas.

para ﬁxar o produto ao para-brisas.

para uma visualização ótima da estrada.

Ligar o produto a uma tomada elétrica

Opção 1:

1. Ligue a ﬁcha elétrica auxiliar A

2. Ligue a outra extremidade de A

Opção 2:

• Carregue o produto utilizando a porta USB A O produto liga-se automaticamente e começa a gravar quando liga o motor

do seu carro.

a uma tomada elétrica auxiliar.

à porta mini USB Ae.

Utilização do produto

1. Prima o botão de alimentação Ai durante 3 segundos para ligar ou desligar o produto. Ao desligar o produto, as gravações são guardadas automaticamente.

2. Prima A

3. Prima A

4. Prima OK A

5. Prima A

duas vezes para entrar no menu de conﬁguração.

para cima ou A5 para baixo para navegar no menu.

para conﬁrmar uma seleção.

para retroceder um passo.

1. Prima Menu A4 para entrar no menu.

2. Prima A

3. Prima OK A

Prima o botão de modo Aq para alternar entre o modo de vídeo, o modo de fotograﬁa e o modo de reprodução.

para cima ou A5 para baixo para navegar no menu.

para conﬁrmar uma seleção.

Modo de vídeo

1. Prima Aq para selecionar o modo de vídeo.

2. Prima A

3. Prima A

4. Prima A

Prima A3 para ligar ou desligar o microfone.

Bloqueio de emergência

No modo de vídeo, prima o botão de bloqueio Aw para guardar a gravação como ﬁcheiro apenas de leitura. Esta gravação não pode ser substituída ou apagada quando o aparelho não está ligado a um computador.

para conﬁrmar a sua seleção.

para aceder a ou sair do modo menu.

para iniciar ou parar a gravação.

Snabbstartsguide

Färdkamera DCAM06BK

För ytterligare information, se den utökade manualen online: ned.is/dcam06bk

Avsedd användning

DCAM06BK är en bilkamera som kan fästas på ditt fordons vindruta. Denna produkt är avsedd för att ta fotograﬁer, spela in videor och spela upp inspelningar. Produkten är inte avsedd för yrkesmässig användning. Modiﬁering av produkten kan medföra konsekvenser för säkerhet, garanti och korrekt funktion.

Specikationer

Produkt Färdkamera Artikelnummer DCAM06BK Dimensioner (l x b x h) 90 x 10 x 55 mm Inspänning 5V DC Inström 1 A Batteri 5V 200 mAh Li ion-batteri Batterikapacitet 200 mAh Laddningsbart Ja Lagringstemperatur -20 - 60 °C Arbetstemperatur -10 - 60 °C Display 2,4 tum LCD-display Bildvinkel 60 grader Video Rundgångsﬁlm Videoformat .avi Videoupplösning 1280 x 720 / 640 x 480 @ 60 Hz Bildupplösning 3MP / 2MP / 1.3MP / VGA

Bildformat .jpg Språk Engelska, Tyska, Franska, Spanska,

Videoinspelningstid 1 / 2 / 3 min Att spela in en ljudsekvens Inbyggd mikrofon och högtalare.

Minneskort Micro-SD-kort Minneskortets kapacitet 1 - 32 GB USB-gränssnitt USB 2.0

Italienska, Nederländska, Svenska, Danska, Finska, Rumänska, Ungerska, Tjeckiska

Mikrofonen kan aktiveras/avaktiveras

Huvuddelar (bild A)



Sugkoppsfäste



Sugkoppsklämma



Upp-knapp



Menu-knapp



Ned-knapp



Display



Återställningsknapp



AUX-elkraftkontakt



OK-knapp



Lägesknapp



Låsknapp



Mini USB-port



Infraröd lampa



Fack för micro SD-kort



Kamera



Högtalare och mikrofon



Kraftknapp



Mini USB-kabel

Säkerhetsanvisningar

VARNING

• Säkerställ att du har läst och förstår hela bruksanvisningen i detta dokument innan du installerar och använder produkten. Spara detta dokument för framtida referens.

• Använd produkten endast enligt anvisningarna i denna bruksanvisning.

• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut

en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast servas av en

kvaliﬁcerad underhållstekniker.

• Koppla bort produkten från kraftkällan och annan utrustning i händelse av problem.

• Exponera inte produkten till vatten eller fukt.

• Icke laddningsbara batterier får inte laddas.

• Kortslut inte en cell eller ett batteri.

• Om ett batteri läcker, låt inte vätskan komma i kontakt med huden eller

ögonen. Om kontakt har inträﬀat, tvätta det påverkade området med rikligt med vatten och uppsök läkare.

• Använd inte en annan laddare än den som speciﬁkt tillhandahålls för användning med utrustningen.

• Täck inte över ventilationsöppningar.

• Var försiktig vid användning av produkten när du kör. Koncentrera dig alltid

på vägen.

• Placera inte produkten nära värmekällor, eftersom detta kan skada produkten.

• Exponera inte produkten för mycket höga eller låga temperaturer eller snabba ändringar i temperatur eller luftfuktighet.

• Installera inte produkten inom krockkuddens räckvidd.

• Säkerställ att produkten och kraftkabeln är installerade och inte påverkar

förarens sikt eller hindrar manövreringen av fordonets kontroller.

Installera produkten (bild B)

Innan produkten används ska användaren kontrollera tillämpliga lagar och förordningar för produktens användning. Innan produkten används ska användaren kontrollera tillämpliga lagar och förordningar för produktens användning. I vissa jurisdiktioner kan användning av denna produkt anses vara en integritetskränkning. Produktens infästning på vindrutan kan vara reglerad i lagar i vissa jurisdiktioner. Användaren bär ansvar för att konsultera de lokala lagarna och förordningarna innan denna produkt installeras och används.

Stäng av fordonets motor.

1. Rengör och avfetta den punkt är du önskar fästa produkten. Placera produkten omedelbart bakom eller under backspegeln.

2. Placera sugkoppen A

3. Använd sugkoppsklämman A

4. Sätt i ett mikro SD-kort (medföljer ej) i mikro SD-kortfacket A

5. Justera kamerans A Säkerställ att produkten och kraftkabeln är installerade och inte påverkar

förarens sikt eller hindrar manövreringen av fordonets kontroller. Koncentrera dig alltid på vägen.

på vindrutan.

för att fästa produkten på vindrutan.

läge för optimal vy över vägen.

Att ansluta produkten till en kraftkälla

Alternativ 1:

1. Anslut aux-kraftkontakten A

2. Anslut A

Alternativ 2:

• Ladda produkten med användning av USB-porten A

andra ända till mini USB-porten Ae.

Produkten aktiveras automatiskt och börjar spela in när du startar fordonets motor.

till ett aux-kraftuttag.

Att använda produkten

1. Tryck på och håll kraftknappen Ai intryckt i 3 sekunder för att slå på eller stänga av produkten. Produkten sparar inspelningarna automatiskt när den stängs av.

2. Tryck två gånger på A

3. Tryck på upp A

4. Tryck på OK A

5. Tryck på A

för att öppna inställningsmenyn.

eller ner A5 för att navigera i menyn.

för att bekräfta ett val.

för att hoppa tillbaka ett steg.

Meny

1. Tryck på Menu A4 för att öppna menyn.

2. Tryck på upp A

3. Tryck på OK A

Tryck på Aq för att växla mellan videoläge, fotoläge och uppspelningsläge.

eller ner A5 för att navigera i menyn.

för att bekräfta ett val.

Videoläge

1. Tryck på Aq för att välja videoläge.

2. Tryck på A

3. Tryck på A

4. Tryck på A

Tryck på A3 för att slå på/stänga av mikrofonen.

Nödlås

I videoläge, tryck på låsknappen Aw för att spara inspelningen som en skrivskyddad ﬁl. Denna inspelning kan endast skrivas över eller tas bort när kameran är ansluten till en dator.

för att bekräfta ditt val.

för att öppna eller lämna menyläget.

för att starta eller stoppa inspelning.

Pika-aloitusopas

Kojelautakamera DCAM06BK

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/dcam06bk

Käyttötarkoitus

DCAM06BK on kojelautakamera, joka voidaan kiinnittää auton tuulilasiin. Tämä tuote on tarkoitettu kuvien ottamiseen ja videoiden tallentamiseen sekä tallenteiden toistamiseen. Tuotetta ei ole tarkoitettu ammattikäyttöön. Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Kojelautakamera Tuotenro DCAM06BK Mitat (p x l x k) 90 x 10 x 55 mm Tulojännite 5V DC Ottovirta 1 A Akku 5 V 200 mAh litiumioniakku Akun kapasiteetti 200 mAh Ladattava Kyllä Säilytyslämpötila -20 - 60 °C Käyttölämpötila -10 - 60 °C Näyttö 2,4 tuuman LCD-näyttö Kuvakulma 60 astetta Video Silmukkavideo Videoformaatti .avi Videoresoluutio 1280 x 720 / 640 x 480 @ 60 Hz Kuvaresoluutio 3MP / 2MP / 1.3MP / VGA

Kuvaformaatti .jpg Kieli Englanti, Saksa, Ranska, Espanja, Italia,

Videon tallennusaika 1 / 2 / 3 min. Äänen tallentaminen Sisäänrakennettu mikrofoni ja kaiutin.

Muistikortti MicroSD-kortti Muistikortin kapasiteetti 1 - 32 GB USB-käyttöliittymä USB2.0

Hollanti, Ruotsi, Tanska, Suomi, romania, Unkari, Tšekki

Mikrofonin voi kytkeä päälle/pois

Tärkeimmät osat (kuva A)



Imukiinnike



Imukiinnikkeen pidin



Ylös-painike



Menu-painike



Alas-painike



Näyttö



Nollauspainike



Pistoke



OK-painike



Tilapainike



Lukkopainike



Mini-USB-portti



Infrapunavalo



MicroSD-korttipaikka



Kamera



Kaiutin ja mikrofoni



Virtapainike



Mini-USB-johto

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda

vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran

vähentämiseksi.

• Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.

• Älä altista tuotetta vedelle tai kosteudelle.

• Ei-ladattavia paristoja ei saa ladata.

• Älä saata paristoa tai akkua oikosulkuun.

• Mikäli paristo vuotaa, älä anna nesteen joutua kosketuksiin ihon tai silmien kanssa. Jos kosketus on tapahtunut, pese kohta runsaalla vedellä ja hakeudu lääkäriin.

• Käytä vain erityisesti laitteen kanssa käytettäväksi tarkoitettua laturia; älä mitään muuta laturia.

• Älä peitä tuuletusaukkoja.

• Käytä tuotetta varovasti, kun ajat. Keskitä huomiosi aina liikenteeseen.

• Älä laita tuotetta lähelle lämmönlähteitä, sillä tuote voi vaurioitua.

• Älä altista tuotetta erittäin kuumille tai kylmille lämpötiloille tai suurille

lämpötilan tai kosteuden vaihteluille.

• Älä asenna tuotetta turvatyynyn toiminta-alueelle.

• Varmista, että tuote ja virtajohto on asennettu siten, etteivät ne häiritse

kuljettajan näkökenttää tai haittaa ohjauslaitteiden käyttöä.

Tuotteen asentaminen (kuvat B)

Ennen tuotteen käyttöä käyttäjän on tarkistettava sen käyttöä koskevat sovellettavat lait ja määräykset. Ennen tuotteen käyttöä käyttäjän on tarkistettava sen käyttöä koskevat sovellettavat lait ja määräykset. Joillakin lainkäyttöalueilla tämän tuotteen käyttö voidaan katsoa yksityisyyden loukkaamiseksi. Joillakin lainkäyttöalueilla tuotteen kiinnittäminen tuulilasiin voi olla lailla säädeltyä. Käyttäjän omalla vastuulla on tarkistaa paikalliset lait ja määräykset ennen tämän tuotteen asentamista ja käyttämistä.

Sammuta auton moottori.

1. Puhdista lika ja rasva paikasta, johon haluat kiinnittää tuotteen. Sijoita tuote taustapeilin taakse tai alapuolelle.

2. Kiinnitä imukiinnike A

3. Kiinnitä tuote imukiinnikkeen pitimen A

4. Aseta microSD-kortti (ei sisälly toimitukseen) microSD-korttipaikkaan A

5. Säädä kameran A Varmista, että tuote ja virtajohto on asennettu siten, etteivät ne häiritse

kuljettajan näkökenttää tai haittaa ohjauslaitteiden käyttöä. Keskitä huomiosi aina liikenteeseen.

tuulilasiin.

asentoa siten, että näkymä tielle on ihanteellinen.

avulla tuulilasiin.

Tuotteen kytkeminen pistorasiaan

Vaihtoehto 1:

1. Kytke pistoke A

2. Kytke pistokkeen A

Vaihtoehto 2:

• Lataa tuote käyttäen USB-porttia A Kun käynnistät auton moottorin, tuote kytkeytyy automaattisesti päälle ja

alkaa kuvata.

tupakansytyttimeen.

toinen pää mini-USB-porttiin Ae.

Tuotteen käyttäminen

1. Paina virtapainiketta Ai 3 sekuntia kytkeäksesi laitteen päälle tai pois. Kun laitteen virta sammuu, tallenteet tallentuvat automaattisesti.

2. Paina virtapainiketta A

3. Paina ylös-painiketta A

4. Paina OK A

5. Paina valikkopainiketta A

kaksi kertaa siirtyäksesi asetusvalikkoon.

tai alas-painiketta A5 navigoidaksesi valikossa.

vahvistaaksesi valinnan.

siirtyäksesi yhden vaiheen taaksepäin.

Valikko

1. Paina painiketta A4 siirtyäksesi valikkoon.

2. Paina ylös-painiketta A

3. Paina OK A

Paina tilapainiketta Aq vaihtaaksesi videotilan, valokuvatilan ja toistotilan välillä.

tai alas-painiketta A5 navigoidaksesi valikossa.

vahvistaaksesi valinnan.

Videotila

1. Paina tilapainiketta Aq valitaksesi videotilan.

2. Paina OK-painiketta A

3. Paina valikkopainiketta A

4. Paina A

Paina ylös-painiketta A3 kytkeäksesi mikrofonin päälle tai pois.

Hätälukko

Paina videotilassa lukkopainiketta Aw tallentaaksesi tallenteen vain lukutiedostona. Tallenteen päälle ei voi kirjoittaa eikä sitä voi poistaa, ellei kameraa yhdistetä tietokoneeseen.

vahvistaaksesi valintasi.

aloittaaksesi tai lopettaaksesi tallennuksen.

siirtyäksesi valikkotilaan tai poistuaksesi sieltä.

Hurtigguide

Dashbord-kamera DCAM06BK

For mer informasjon, se den fullstendige bruksanvisningen på nett: ned.is/dcam06bk

Tiltenkt bruk

DCAM06BK er et dashbordkamera som kan monteres på frontruten i kjøretøyet ditt. Dette produktet er tiltenkt for å ta bilder, spille inn videoer og spille av opptak med. Produktet er ikke tiltenkt profesjonell bruk. Eventuelle modiﬁkasjoner av produktet kan ha konsekvenser for sikkerhet, garanti og funksjon.

Spesikasjoner

Produkt Dashbord-kamera Artikkelnummer DCAM06BK Dimensjoner (L x B x H) 90 x 10 x 55 mm Inngangsspenning 5V DC Inngangsstrøm 1 A Batteri 5V 200 mAh Li-ion-batteri Batterikapasitet 200 mAh Oppladbart Ja Oppbevaringstemperatur -20 - 60 °C Driftstemperatur -10 - 60 °C Skjerm 2,4 tommers LCD-skjerm Synsvinkel 60 grader Video Loop-video Videoformat .avi Videooppløsning 1280 x 720 / 640 x 480 @ 60 Hz

Bildeoppløsning 3MP / 2MP / 1.3MP / VGA Bildeformat .jpg Språk Engelsk, Tysk, Fransk, Spansk, Italiensk,

Videoopptakstid 1 / 2 / 3 min Spille inn lyd Innebygd mikrofon og høyttaler.

Minnekort MicroSD-kor t Minnekortkapasitet 1 - 32 GB USB-grensesnitt USB2.0

Nederlansk, Svensk, Dansk, Finsk, Rumensk, Ungarsk, Tsjekkisk

Mikrofonen kan slås på/av

Hoveddeler (bilde A)



Sugekopp



Festeklemme for sugekopp



Opp-knapp



Menu-knapp



Ned-knapp



Skjerm



Tilbakestill-knapp



Sigarettennerkontakt



OK-knapp



Modus-knapp



Lås-knapp



Mini-USB-port



Infrarødt lys



Åpning for Micro SD-kort



Kamera



Høyttaler og mikrofon



Av/på-knapp



Mini-USB-kabel

Sikkerhetsinstruksjoner

ADVARSEL

• Sørg for at du har lest og forstått instruksjonene i dette dokumentet før du installerer eller bruker produktet. Behold dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i manualen.

• Ikke bruk produktet hvis det er skadet eller defekt. Bytt ut et skadet eller

defekt produkt med det samme.

• Ikke mist produktet, og forhindre at det slås borti andre gjenstander.

• Dette produktet skal kun håndteres av en kvaliﬁsert tekniker for vedlikehold

for å redusere risikoen for elektrisk støt.

• Hvis det oppstår problemer, skal du koble produktet fra strømkilden og eventuelt annet utstyr.

• Ikke utsett produktet for vann eller fuktighet.

• Ikke-oppladbare batterier skal ikke lades.

• Ikke kortslutt en celle eller et batteri.

• Hvis en celle lekker, må ikke væsken komme i kontakt med hud eller øyne.

Hvis det har oppstått kontakt, må du vaske det påvirkede området med rikelige mengder vann og oppsøke legehjelp.

• Ikke bruk andre ladere enn den som er spesiﬁkt angitt for bruk med utstyret.

• Ikke dekk over ventilasjonsåpningene.

• Vær forsiktig når du bruker produktet mens du kjører. Følg alltid med på

veien.

• Ikke plasser produktet i nærheten av varmekilder. Dette kan skade produktet.

• Ikke utsett produktet for veldig varme eller veldig kalde temperaturer, eller

for drastiske endringer i temperaturer eller fuktighet.

• Ikke installer produktet innen driftsområdet til kollisjonsputen.

• Sørg for at produktet og strømkabelen er installert og ikke forstyrrer synet til

føreren eller forhindrer bruken av kjørestyringen.

Installasjon av produktet (bilde B)

Før du bruker produktet, må du sjekke gjeldende lover og regler for bruk av dette produktet. Før du bruker produktet, må du sjekke gjeldende lover og regler for bruk av dette produktet. I noen jurisdiksjoner kan bruken av dette produktet betraktes som et brudd på personvern. I noen jurisdiksjoner kan montering av produktet på frontruten være regulert av lokale lover. Det er brukerens eget ansvar å sjekke lokale lover og regler før installasjon og bruk av dette produktet.

Slå av motoren.

1. Rengjør stedet hvor du ønsker å montere produktet godt. Plasser produktet rett bak eller under bakspeilet.

2. Plasser sugekoppen A

3. Bruk festeklemmen A

4. Sett microSD-kortet (ikke inkludert) inn i microSD-kor tåpningen A

5. Juster plasseringen av kameraet A Sørg for at produktet og strømkabelen er installert og ikke forstyrrer synet til

føreren eller forhindrer bruken av kjørestyringen. Følg alltid med på veien.

på frontruten.

for å feste produktet på frontruten.

for optimal utsikt på veien.

Koble produktet til en strømkilde

Alternativ 1:

1. Plugg auxiliary-strømpluggen A

2. Plugg den andre enden av A

Alternativ 2:

• Lad produktet ved hjelp av USB-porten A Produktet slås automatisk på og begynner å ta opp når du slår på motoren.

inn i et auxiliary-strømuttak.

inn i mini USB-porten Ae.

Bruk av produktet

1. Trykk på strømknappen Ai i 3 sekunder for å slå produktet på eller av. Når motoren slås av, vil produktet automatisk lagre opptakene.

2. Trykk på A

3. Trykk opp A

4. Trykk på OK A

5. Trykk på A

to ganger for å gå inn i oppsettmenyen.

eller ned A5 for å navigere gjennom menyen.

for å bekrefte et valg.

for å gå ett trinn tilbake.

Meny (menu)

1. Trykk på Menu A4 for å åpne menyen.

2. Trykk opp A

3. Trykk på OK A

Trykk på modus-knappen Aq for å veksle mellom videomodus, bildemodus og avspillingsmodus.

eller ned A5 for å navigere gjennom menyen.

for å bekrefte et valg.

Videomodus

1. Trykk på Aq for å velge videomodus.

2. Trykk på A

3. Trykk på A

4. Trykk på A

Trykk på A3 for å slå mikrofonen på eller av.

Nødlås

I videomodus, trykk på låseknappen Aw for å lagre opptaket som en skrivebeskyttet ﬁl. Dette opptaket kan ikke overskrives eller slettes når det ikke er koblet til en datamaskin.

for å bekrefte valget ditt.

for å gå inn i eller ut av meny-modusen.

for å starte eller stoppe et opptak.

Vejledning til hurtig start

Dash-kamera DCAM06BK

Yderligere oplysninger ﬁndes i den udvidede manual online: ned.is/dcam06bk

Tilsigtet brug

DCAM06BK er et instrumentbrætkamera, der kan monteres på dit køretøjs forrude. Dette produkt er beregnet til at tage fotos, optage videoer og afspille optagelser. Dette produkt er ikke beregnet til professionel brug. Enhver modiﬁcering af produktet kan have konsekvenser for sikkerhed, garanti og korrekt funktion.

Specikationer

Produkt Dash-kamera Varenummer DCAM06BK Mål (l x b x h) 90 x 10 x 55 mm Indgangsspænding 5V DC Indgangsstrøm 1 A Batteri 5V 200 mAh Li-ion-batteri Batterikapacitet 200 mAh Genopladeligt Ja Opbevaringstemperatur -20 - 60 °C Driftstemperatur -10 - 60 °C Skærm 2,4" LCD-display Synsvinkel 60 grader Video Loop video Videoformat .avi Videoopløsning 1280 x 720 / 640 x 480 @ 60 Hz Billedeopløsning 3MP / 2MP / 1.3MP / VGA

Billedeformat .jpg Sprog Engelsk, Tysk, Fransk, Spansk, Italiensk,

Videooptagetid 1 / 2 / 3 min Optagelse af lyd Indbygget mikrofon og højttaler.

Hukommelseskort M ikro SD-kort Hukommelseskortets kapacitet 1 - 32 GB USB-grænseade USB2.0

Hollandsk, Svensk, Dansk, Finsk, Rumænsk, Ungarsk, Tjekkisk

Mikrofonen kan tændes/slukkes

Hoveddele (billede A)



Sugeﬁksering



Klemme til sugeﬁksering



Op-knap



Menu-knap



Ned-knap



Skærm



Nulstillingsknap



Ekstra strømstik



OK-knap



Funktions-knap



Låseknap



Mini USB-port



Infrarød lampe



Sprække til mikro SD-kort



Kamera



Højttaler og mikrofon



Tænd- / sluk-knap



Mini USB-kabel

Sikkerhedsinstruktioner

ADVARSEL

• Sørg for, at du har læst og forstået instruktionerne i dette dokument fuldt ud, før du installerer eller bruger produktet. Gem dette dokument, så det sidenhen kan læses.

• Anvend kun produktet som beskrevet i denne manual.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift straks et skadet

eller defekt produkt.

• Tab ikke produktet og undgå at støde det.

• Dette produkt må kun vedligeholdes af en kvaliﬁceret tekniker pga. risikoen

for elektrisk stød.

• Afbryd produktet fra stikkontakten og andet udstyr, hvis der opstår problemer.

• Udsæt ikke produktet for vand eller fugt.

• Ikke-genopladelige batterier må ikke genoplades.

• Kortslut ikke en celle eller et batteri.

• I tilfælde af cellelækage skal det undgås, at væske kommer i kontakt med hud

eller øjne. Hvis der opstår kontakt, skal du skylle det berørte område med rigelige mængder vand og søge lægehjælp.

• Brug ikke andre opladere end den, der speciﬁkt er leveret til brug sammen med udstyret.

• Dæk ikke ventilationshullerne.

• Vær forsigtig, når produktet bruges under kørsel. Fokusér altid din

opmærksomhed på vejen.

• Anbring ikke produktet i nærheden af varmekilder, da dette kan beskadige produktet.

• Udsæt ikke produktet for meget varme eller meget kolde temperaturer eller for drastiske ændringer i temperatur eller fugtighed.

• Installer ikke produktet inden for airbagens funktionsområde.

• Sørg for, at produktet og strømkablet er installeret, og at de ikke virker

forstyrrende på førerens udsyn eller er til gene for kørslen.

Installation af produktet (billedet B)

Inden produktet anvendes, skal brugeren kontrollere de gældende love og bestemmelser for brug af produktet. Inden produktet anvendes, skal brugeren kontrollere de gældende love og bestemmelser for brug af produktet. I nogle jurisdiktioner kan brugen af dette produkt betragtes som en krænkelse af privatlivets fred. Montering af produktet på forruden kan muligvis være reguleret af loven i nogle jurisdiktioner. Det er brugerens eget ansvar at undersøge de lokale love og bestemmelser inden installation og brug af dette produkt.

Sluk for bilmotoren.

1. Rengør og aﬀedt det sted, hvor du vil sætte produktet fast. Anbring produktet lige bag eller under bakspejlet.

2. Anbring sugeﬁkseringen A

3. Brug klemmen til sugeﬁksering A

4. Sæt et mikro SD-kort (medfølger ikke) ind i microSD-sprækken A

5. Juster kameraets A Sørg for, at produktet og strømkablet er installeret, og at de ikke virker

på forruden.

til at sætte produktet fast på forruden.

position, så det giver en optimal visning af vejen.

forstyrrende på førerens udsyn eller er til gene for kørslen. Fokusér altid din opmærksomhed på vejen.

Tilslutning af produktet til en strømkilde

Mulighed 1:

1. Sæt cigaretstikket A

2. Sæt den anden ende af A

Mulighed 2:

• Oplad produktet ved hjælp af USB-porten A Produktet tændes automatisk og begynder at optage, når du tænder for din

bilmotor.

ind i en cigarettænder.

ind i mini USB-porten Ae.

Brug af produktet

1. Tryk på tænd/sluk-knappen Ai i 3 sekunder for at tænde eller slukke for produktet. Når produktet slukkes, gemmes optagelserne automatisk.

2. Tryk to gange på A

3. Tryk på op A

4. Tryk på OK A

5. Tryk på A

for at åbne opsætningsmenuen.

eller ned A5 for at navigere gennem menuen.

for at bekræfte et valg.

for at gå et skridt tilbage.

1. Tryk på Menu A4 for at åbne menuen.

2. Tryk på op A

3. Tryk på OK A

Tryk på funktionsknappen Aq for at skifte mellem videofunktion, fotofunktion og afspilningsfunktion.

eller ned A5 for at navigere gennem menuen.

for at bekræfte et valg.

Videofunktion

1. Tryk på Aq for at vælge videofunktion.

2. Tryk på A

3. Tryk på A

4. Tryk på A

Tryk på A3 for at tænde eller slukke for mikrofonen.

Nødlås

I videofunktion skal du trykke på låseknappen Aw for at gemme optagelsen som en skrivebeskyttet ﬁl.

for at bekræfte dit valg.

for at få adgang til eller afslutte menufunktion.

for at starte eller stoppe optagelse.

Denne optagelse kan ikke overskrives eller slettes, når den ikke er sluttet til en computer.

Gyors beüzemelési útmutató

Fedélzeti kamera DCAM06BK

További információért lásd a bővített online kézikönyvet:

ned.is/dcam06bk

Tervezett felhasználás

A DCAM06BK egy fedélzeti kamera, amelyet gépjárműve szélvédőjére szerelhet. A termék rendeltetésszerűen fotók és videofelvételek készítésére és felvételek visszajátszására használható. A termék nem professzionális használatra készült. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Műszaki adatok

Termék Fedélzeti kamera Cikkszám DCAM06BK Méretek (h x sz x m) 90 x 10 x 55 mm Bemeneti feszültség 5V DC Bemeneti áram 1 A Akkumulátor 5 V 200 mAh li-ion elem Akkumulátorkapacitás 200 mAh Újratölthető Igen Tárolási hőmérséklet -20 - 60 °C Üzemi hőmérséklet -10 - 60 °C Kijelző 2,4 hüvelykes LCD-kijelző Látószög 60 fok

Videó Végtelenített lejátszás Videoformátum .avi Videofelbontás 1280 x 720 / 640 x 480 @ 60 Hz Képfelbontás 3MP / 2MP / 1.3MP / VGA Képformátum .jpg Nyelv Angol, Német, Francia, Spanyol, Olasz,

Videofelvétel ideje 1 / 2 / 3 perc Hangfelvétel Beépített mik rofon és hangszóró.

Memóriakártya MicroSD kártya Memóriakártya kapacitása 1 - 32 GB USB interfész USB2.0

Holland, Svéd, Dán, Finn, Román, Magyar, Cseh

A mikrofon be-/kikapcsolható

Fő alkatrészek (A kép)



Szívókorong



Szívókorongos rögzítő



Fel gomb



Menu gomb



Le gomb



Kijelző



Visszaállító gomb



Segédáramforrás csatlakozódugója



OK gomb



Üzemmód gomb



Zár gomb



Mini USB port



Infravörös lámpa



Micro SD-kártya foglalata



Kamera



Hangszóró és mikrofon



Tápellátás gomb



Mini USB kábel

Biztonsági utasítások

FIGYELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt ﬁgyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.

• A terméket csak az ebben a kézikönyvben leírt módon használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy

meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés

kockázatának csökkentése érdekében.

• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

• Óvja a terméket víztől vagy nedvességtől.

• Ne próbálja meg újratölteni a nem újratölthető elemeket.

• Ne zárja rövidre az elemet vagy akkumulátort.

• Elemszivárgás esetén ügyeljen arra, hogy a folyadék ne érintkezzen bőrrel

vagy szemmel. Érintkezés esetén mossa le az érintett területet bő vízzel, és forduljon orvoshoz.

• Ne használjon más töltőt a kifejezetten a berendezéssel történő használatra biztosított töltőn kívül.

• Ne takarja le a szellőzőnyílásokat.

• Legyen körültekintő, ha vezetés közben használja a terméket. Figyelmét

mindig tartsa az úton.

• Ne tegye a terméket hőforrások közelébe, mert kárt tehetnek a termékben.

• Óvja a terméket a túl meleg vagy hideg hőmérséklettől vagy a szélsőségesen

változó hőmérséklettől vagy páratartalomtól.

• Ne a légzsák működési tartományában szerelje fel a terméket.

• Ügyeljen arra, hogy a felszerelt termék és a tápkábel ne gátolja a járművezető

kilátását, és ne akadályozza a járművezetéshez szükséges vezérlőelemek használatát.

A termék beüzemelése (B kép)

A felhasználó a termék használata előtt tekintse át a termék használatára vonatkozó törvényeket és előírásokat. A felhasználó a termék használata előtt tekintse át a termék használatára vonatkozó törvényeket és előírásokat. Egyes országok jogszabályainak értelmében a termék használata személyiségi jogokat sérthet. Egyes országok jogszabályai szabályozhatják a termék szélvédőre történő felszerelését. A felhasználó maga felelős azért, hogy a termék felszerelése és használata előtt megismerje a helyi törvényeket és előírásokat.

Állítsa le a jármű motorját.

1. Tisztítsa meg, és zsírtalanítsa a termék kívánt rögzítési helyét.

Helyezze a terméket közvetlenül a visszapillantó tükör mögé vagy alá.

2. Helyezze a szívókorongot A

3. A szívókorongos rögzítő A

4. Illesszen egy microSD kártyát (nem tartozék) a microSD kártya nyílásába

5. Állítsa a kamerát A útra. Ügyeljen arra, hogy a felszerelt termék és a tápkábel ne gátolja a járművezető

kilátását, és ne akadályozza a járművezetéshez szükséges vezérlőelemek használatát. Figyelmét mindig tartsa az úton.

a szélvédőre.

segítségével rögzítse a terméket a szélvédőre.

megfelelő helyzetbe, hogy optimálisan rálásson az

A termék csatlakoztatása egy hálózati csatlakozóaljzathoz

1 opció:

1. Dugja be a segéd áramellátás dugóját A csatlakozóaljzatba.

2. Dugja be az A

2 opció:

• Töltse fel a terméket az USB port A A gépjármű motorjának beindításakor a termék automatikusan bekapcsol és

elindítja a felvételt.

másik végét a mini USB portba Ae.

használatával.

egy segéd hálózati

A termék használata

1. A termék be- vagy kikapcsolásához nyomja meg a bekapcsoló gombot Ai 3 másodpercig. Kikapcsoláskor a termék automatikusan menti a felvételeket.

2. Nyomja meg az A

3. A menüben való navigáláshoz nyomja meg a fel A

4. Nyomja meg az OK gombot A

5. Nyomja meg az A

gombot kétszer a beállítás menü megnyitásához.

gombot az egy lépéssel történő visszalépéshez.

a kiválasztás megerősítéséhez.

vagy a le A5 gombot.

Menü

1. Nyomja meg a Menu A4 gombot a menü megnyitásához.

2. A menüben való navigáláshoz nyomja meg a fel A

3. Nyomja meg az OK gombot A

Nyomja meg az üzemmód gombot Aq a videó mód, a fotó mód és a lejátszás mód közötti átváltáshoz.

a kiválasztás megerősítéséhez.

vagy a le A5 gombot.

Videó üzemmód

1. Nyomja meg az Aq gombot a videó mód kiválasztásához.

2. Nyomja meg az A

3. Nyomja meg az A

4. Nyomja meg az A

Nyomja meg az A3 gombot a mikrofon be- vagy kikapcsolásához.

Vészhelyzeti zárolás

Videó üzemmódban nyomja meg a zároló gombot Aw a felvétel csak olvasható fájlként történő mentéséhez. Ez a felvétel számítógéphez történő csatlakoztatás nélkül nem írható felül, és nem törölhető.

gombot a kiválasztás megerősítéséhez.

a menü mód megnyitásához vagy bezárásához.

gombot a felvétel indításához vagy leállításához.

Przewodnik Szybki start

Kamera na deskę rozdzielczą DCAM06BK

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/dcam06bk

Przeznaczenie

DCAM06BK to kamera samochodowa, którą można zamontować na przedniej szybie pojazdu. Ten produkt jest przeznaczony do fotografowania, nagrywania ﬁlmów i odtwarzania nagrań. Produkt nie jest przeznaczony do użytku zawodowego. Wszelkie modyﬁkacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specykacja

Produkt Kamera na deskę rozdzielczą Numer katalogowy DCAM06BK Wymiary (dł. x szer. x wys.) 90 x 10 x 55 mm Napięcie wejściowe 5V DC

Prąd wejściowy 1 A Akumulator Akumulator litowo-jonowy 5V 200 mAh Wydajność akumulatora 200 mAh Akumulatorowa Tak Temperatura przechowywania -20 - 60 °C Temperatura robocza -10 - 60 °C Wyświetlacz 2,4-calowy wyświetlacz LCD Kąt widzenia 60 stopni Wideo Zapętlenie ﬁlmu Ustawienia formatu wideo .avi Rozdzielczość obrazu wideo 1280 x 720 / 640 x 480 @ 60 Hz Rozdzielczość obrazu 3MP / 2MP / 1.3MP / VGA Format obrazu .jpg Język angielski, niemiecki, francuski, hiszpański,

Czas nagrywania wideo 1 / 2 / 3 min Nagrywanie dźwięku Wbudowany mikrofon i głośnik.

Karta pamięci Karta microSD Pojemność karty pamięci 1 - 32 GB Interfejs USB USB2.0

włoski, Holenderski, Szwedzki, Duński, Fiński, rumuński, Węgierski, Czeski

Mikrofon można włączać/wyłączać

Główne części (rysunek A)



Przyssawka



Klips przyssawki



Przycisk w górę



Przycisk menu



Przycisk „W dół”



Wyświetlacz



Przycisk resetowania



Wtyczka zasilania pomocniczego



Przycisk OK



Przycisk trybu



Przycisk blokowania



Gniazdo mini USB



Światło podczerwone



Gniazdo kart micro SD



Kamera



Głośnik i mikrofon



Przycisk zasilania



Kabel mini USB

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument na przyszłość.

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez wykwaliﬁkowanego

serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.

• Jeśli wystąpią problemy, odłącz produkt od źródła zasilania i innych urządzeń.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Baterie nienadające się do ponownego ładowania nie powinny być

doładowywane.

• Nie wywołuj zwarcia ogniwa lub baterii.

• W przypadku wycieku z baterii nie wolno dopuścić do kontaktu cieczy ze

skórą lub oczami. W przypadku kontaktu przemyć skażone miejsce dużą ilością wody i zasięgnąć porady lekarza.

• Nie należy używać ładowarki innej niż przewidziana specjalnie do użytku z tym urządzeniem.

• Nie zasłaniaj otworów wentylacyjnych.

• Zachowaj ostrożność podczas korzystania z produktu podczas jazdy. Zawsze

skupiaj uwagę na drodze.

• Nie umieszczaj produktu w pobliżu źródeł ciepła – grozi uszkodzeniem produktu.

• Nie wystawiaj produktu na bardzo wysokie lub bardzo niskie temperatury, a także na drastyczne zmiany temperatury lub wilgotności.

• Nie instaluj produktu w zasięgu działania poduszki powietrznej.

• Upewnij się, że produkt i przewód zasilający są zainstalowane i nie zasłaniają

widoku kierowcy ani nie utrudniają działania jakichkolwiek elementów sterujących.

Instalowanie produktu (Rysunek B)

Przed użyciem produktu użytkownik powinien sprawdzić obowiązujące przepisy i regulacje dotyczące korzystania z produktu. Przed użyciem produktu użytkownik powinien sprawdzić obowiązujące przepisy i regulacje dotyczące korzystania z produktu. Według niektórych systemów prawnych korzystanie z tego produktu może być uznane za naruszenie prywatności. W niektórych krajach montaż produktu na przedniej szybie może być regulowany przez prawo. Użytkownik ponosi odpowiedzialność za zapoznanie się z lokalnymi przepisami i regulacjami przed zainstalowaniem i użyciem tego produktu.

Wyłącz silnik samochodu.

1. Oczyść i odtłuść miejsce, w którym chcesz zamocować produkt. Umieść produkt tuż za lub pod lusterkiem wstecznym.

2. Umieść przyssawkę A

3. Użyj klipsa przyssawki A

4. Włóż kartę microSD (brak w zestawie) do gniazda karty microSD A

5. Wyreguluj pozycję kamery A drogę. Upewnij się, że produkt i przewód zasilający są zainstalowane i nie zasłaniają

widoku kierowcy ani nie utrudniają działania jakichkolwiek elementów sterujących. Zawsze skupiaj uwagę na drodze.

Podłączanie produktu do źródła zasilania

Opcja 1:

1. Podłącz wtyczkę zasilania A

2. Podłącz drugą końcówkę A

Opcja 2:

• Naładuj produkt za pomocą portu USB A Produkt automatycznie włącza się i rozpoczyna nagrywanie po uruchomieniu

silnika samochodowego.

na przedniej szybie.

do zamocowania produktu na przedniej szybie.

w celu uzyskania optymalnego widoku na

do gniazdka zapalniczki.

do gniazda mini USB Ae.

Użytkowanie produktu

1. Naciśnij przycisk zasilania Ai i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć produkt. Po wyłączeniu produkt automatycznie zapisuje nagrania.

2. Naciśnij A4 dwa razy, aby otworzyć menu ustawień.

3. Naciśnij przycisk w górę A

4. Naciśnij OK A

5. Naciśnij A

, aby cofnąć się o jeden krok.

, aby potwierdzić wybór.

lub w dół A5, aby poruszać się po menu.

1. Naciśnij Menu A4, aby otworzyć menu.

2. Naciśnij przycisk w górę A

3. Naciśnij OK A

Naciśnij Aq, aby przełączać się między trybem nagrywania, fotografowania i odtwarzania.

, aby potwierdzić wybór.

lub w dół A5, aby poruszać się po menu.

Tryb wideo

1. Naciśnij Aq, aby wybrać tryb nagrywania.

2. Naciśnij A

3. Naciśnij A

4. Naciśnij A

Naciśnij A3, aby włączyć lub wyłączyć mikrofon.

Blokada awaryjna

W trybie nagrywania naciśnij przycisk blokady Aw, aby zapisać nagranie jako plik tylko do odczytu. To nagranie nie może zostać nadpisane ani usunięte bez podłączenia do komputera.

, aby potwierdzić wybór.

, aby otworzyć lub zamknąć tryb menu.

, aby rozpocząć lub zatrzymać nagrywanie.

Οδηγό γρήγορη εκκίνηση

Κάμερα για το ταμπλό DCAM06BK

Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/dcam06bk

Προοριζόενη χρήση

Το DCAM06BK είναι μία κάμερα για το ταμπλό του αυτοκινήτου η οποία μπορεί να τοποθετηθεί στο παρμπρίζ του οχήματός σας.

Το προϊόν αυτό προορίζεται για τη λήψη φωτογραφιών, την εγγραφή βίντεο και την αναπαραγωγή των λήψεων. Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση. Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Χαρακτηριστικά

Προϊόν Κάμερα για το ταμπλό Αριθμός είδους DCAM06BK Διαστάσεις (μ x π x υ) 90 x 10 x 55 mm Τάση εισόδου 5V DC Ρεύμα εισόδου 1 A Μπαταρία 5V 200 mAh Li-ion μπαταρία Χωρητικότητα μπαταρίας 200 mAh Επαναφορτιζόμενη Ναι Θερμοκρασία αποθήκευσης -20 - 60 °C Θερμοκρασία λειτουργίας -10 - 60 °C Οθόνη 2,4 ίντσες οθόνη LCD Γωνία προβολής 60 μοίρες Βίντεο Loop βίντεο Μορφή βίντεο .avi Ανάλυση βίντεο 1280 x 720 / 640 x 480 @ 60 Hz Ανάλυση εικόνας 3MP / 2MP / 1.3MP / VGA Μορφή εικόνας .jpg Γλώσσα Αγγλικά, Γερμανικά, Γαλλικά, Ισπανικά,

Χρόνος λήψης βίντεο 1 / 2 / 3 λε πτά Εγγραφή ηχητικού αρχείου Ενσωματωμένο μικρόφωνο και ηχείο.

Κάρτα μνήμης Κάρτα microSD

Ιταλικά, Ολλανδικά, Σουηδικά, Δανέζικα, Φιλανδικά, Ρουμάνικα, Ουγγρικά, Τσέχικα

Το μικρόφωνο μπορεί να ενεργοποιηθεί/ απενεργοποιηθεί

Χωρητικότητα κάρτα μνήμης 1 - 32 GB Διεπαφή USB USB2.0

Κύρια έρη (εικόνα A)



Βεντούζα



Κλιπ της βεντούζας



Κουμπί πάνω



Κουμπί menoy



Κουμπί κάτω



Οθόνη



Κουμπί επαναφοράς



Βύσμα για βοηθητική έξοδο ισχύος



Κουμπί OK



Κουμπί λειτουργίας



Κουμπί κλείδωμα



Θύρα Mini USB



Υπέρυθρο φως



Υποδοχή κάρτας Micro SD



Κάμερα



Ηχείο και μικρόφωνο



Κουμπί λειτουργίας



Καλώδιο Mini USB

Οδηγίε ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε αυτό το έγγραφο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή

ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή ελαττωματικό προϊόν.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του προϊόντος

πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.

• Αποσυνδέστε το προϊόν από το ρεύμα όπως και άλλες συσκευές αν προκύψει κάποιο πρόβλημα.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Οι μη επαναφορτιζόμενες μπαταρίες δεν πρέπει να επαναφορτίζονται.

• Μην βραχυκυκλώνετε μία κυψέλη ή μπαταρία.

• Σε περίπτωση διαρροής της κυψέλης, αποφύγετε το υγρό να έρθει σε επαφή

με την επιδερμίδα ή τα μάτια. Αν έρθει σε επαφή, πλύνετε την περιοχή που ήρθε σε επαφή με αρκετό νερό και ζητήστε ιατρική συμβουλή.

• Μην χρησιμοποιείτε άλλο φορτιστή εκτός από αυτόν ο οποίος προορίζεται αποκλειστικά για τη χρήση με τον εξοπλισμό.

• Μην καλύπτετε τις εγκοπές αερισμού.

• Να είστε προσεκτικοί κατά τη χρήση του προϊόντος ενώ οδηγείτε. Να εστιάζετε πάντα την προσοχή σας στον δρόμο.

• Μην τοποθετείτε το προϊόν κοντά σε πηγές θερμότητας, αυτό μπορεί να προκαλέσει βλάβη στο προϊόν.

• Μην εκτίθετε το προϊόν σε πολύ υψηλές ή χαμηλές θερμοκρασίες ή απότομες αλλαγές θερμοκρασίας ή υγρασίας.

• Μην εγκαθιστάτε το προϊόν εντός του εύρους λειτουργίας του αερόσακου.

• Βεβαιωθείτε ότι το προϊόν και το καλώδιο ρεύματος είναι εγκατεστημένα και

δεν εμποδίζουν την όραση του οδηγού ή δεν παρεμβάλουν σε οποιαδήποτε ενέργεια οδήγησης.

Εγκατάσταση του προϊόντο (εικόνα B)

Προτού χρησιμοποιήσετε το προϊόν, ο χρήστης πρέπει να ελέγχει τους νόμους και τους κανονισμούς που ισχύουν για την χρήση του προϊόντος. Προτού χρησιμοποιήσετε το προϊόν, ο χρήστης πρέπει να ελέγχει τους νόμους και τους κανονισμούς που ισχύουν για την χρήση του προϊόντος. Σε κάποιες περιοχές, η χρήση του προϊόντος μπορεί να θεωρείται παραβίαση της ιδιωτικότητας. Η τοποθέτηση του προϊόντος στο παρμπρίζ μπορεί να διέπεται από το νόμο σε κάποιες περιοχές. Είναι στην ευθύνη του χρήστη να συμβουλεύεται τους τοπικούς κανονισμούς πριν την εγκατάσταση και τη χρήση του προϊόντος.

Σβήστε την μηχανή του αυτοκινήτου.

1. Καθαρίστε από τυχόν λίπη το σημείο που θέλετε να στερεώσετε το προϊόν. Τοποθετήστε το προϊόν πίσω ή κάτω από τον εσωτερικό καθρέφτη.

2. Τοποθετήστε την βεντούζα A

3. Χρησιμοποιείστε το κλιπ της βεντούζας A στο παρμπρίζ.

4. Τοποθετήστε την κάρτα microSD (δεν περιλαμβάνεται) στη θύρα κάρτας

5. Προσαρμόστε τη θέση της κάμερας A

microSD A

Βεβαιωθείτε ότι το προϊόν και το καλώδιο ρεύματος είναι εγκατεστημένα και

δεν εμποδίζουν την όραση του οδηγού ή δεν παρεμβάλουν σε οποιαδήποτε ενέργεια οδήγησης. Να εστιάζετε πάντα την προσοχή σας στον δρόμο.

πάνω στο παρμπρίζ.

για να στερεώσετε το προϊόν

για καλύτερη όραση στο δρόμο.

Σύνδεση του προϊόντο σε ία πρίζα

Επιλογή 1:

1. Συνδέστε το βοηθητικό φις A

2. Συνδέστε την άλλη άκρη του A

Επιλογή 2:

• Φορτίστε το προϊόν από τη θύρα USB A Το προϊόν ενεργοποιείται αυτόματα και αρχίζει την εγγραφή όταν ανάβετε

την μηχανή του αυτοκινήτου σας.

σε μία βοηθητική πρίζα ρεύματος.

στη θύρα του mini USB Ae.

Χρήση το προϊόντο

1. Πατήστε το κουμπί λειτουργίας Ai για 3 δευτερόλεπτα για να ενεργοποιήσετε ή να απενεργοποιήσετε το προϊόν. Όταν απενεργοποιείτε το προϊόν, οι λήψεις αποθηκεύονται αυτόματα.

2. Πατήστε το A

3. Πατήστε επάνω το A

4. Πατήστε OK A

5. Πατήστε το A

δύο φορές για να μεταβείτε στο μενού ρύθμισης.

ή κάτω το A5 για πλοήγηση στο μενού.

για επιβεβαίωση.

για να επιστρέψετε ένα βήμα.

Μενού

1. Πατήστε Menu A4 για να μεταβείτε στο μενού.

2. Πατήστε επάνω το A

3. Πατήστε OK A

Πατήστε το κουμπί λειτουργίας Aq για να αλλάξετε ανάμεσα στη λειτουργία βίντεο, φωτογραφία και αναπαραγωγή.

ή κάτω το A5 για πλοήγηση στο μενού.

για επιβεβαίωση.

Λειτουργία βίντεο

1. Πατήστε το Aq για να επιλέξετε την λειτουργία βίντεο.

2. Πατήστε το A

3. Πατήστε το A

4. Πατήστε το A

Πατήστε το A3 για ενεργοποίηση ή απενεργοποίηση του μικροφώνου.

Κλείδωα έκτακτη ανάγκη

Στη λειτουργία βίντεο, πατήστε το κουμπί κλείδωμα Aw για να αποθηκεύσετε την εγγραφή σαν αρχείο μόνο για ανάγνωση. Αυτή η εγγραφή δεν μπορεί να αντικατασταθεί ή να διαγραφεί όταν δεν υπάρχει σύνδεση σε έναν υπολογιστή.

για επιβεβαίωση της επιλογής.

για πρόσβαση ή έξοδο από το μενού λειτουργίας.

για εκκίνηση ή διακοπή της εγγραφής.

Rýchly návod

Kamera na prístrojovú dosku DCAM06BK

Viac informácií nájdete v rozšírenom návode online:ned.is/dcam06bk

Určené použitie

DCAM06BK je kamera na prístrojovú dosku, ktorú je možné namontovať na čelné sklo vozidla. Tento výrobok je určený na zhotovovanie fotograﬁí, záznam videí a prehrávanie záznamov. Výrobok nie je určený na profesionálne použitie. Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie.

Technické údaje

Produkt Kamera na prístrojovú dosku Číslo výrobku DCAM06BK Rozmery (D x Š x V) 90 x 10 x 55 mm Vstupné napätie 5V DC Vstupný prúd 1 A Batéria 5V 200 mAh lítiovo iónová batéria Kapacita batérie 200 mAh Dobíjateľná Áno Teplota skladovania -20 - 60 °C Prevádzková teplota -10 - 60 °C Displej 2,4-palcový LCD displej Pozorovací uhol 60 stupňov Video Slučkové video Video formát .avi Rozlíšenie videa 1280 x 720 / 640 x 480 @ 60 Hz

Rozlíšenie fotograe 3MP / 2MP / 1.3MP / VGA Formát fotograe .jpg Jazyk Angličtina, Nemčina, Francúzština,

Čas záznamu videa 1 / 2 / 3 min. Záznam zvuku Vstavaný mikrofón a reproduktor.

Pamäťová karta Karta microSD Kapacita pamäťovej karty 1 - 32 GB Rozhranie USB USB2.0

Španielčina, Taliančina, Holandčina, Švédčina, Dánčina, Fínčina, Rumunčina, Maďarčina, Čeština

Mikrofón sa dá zapnúť/vypnúť

Hlavné časti (obrázok A)



Prísavný držiak



Spona prísavného držiaka



Tlačidlo Hore



Tlačidlo Menu (Ponuka)



Tlačidlo dole



Displej



Resetovacie tlačidlo



Pomocný napájací konektor



Tlačidlo OK



Tlačidlo režimu



Tlačidlo uzamknutia Uzamknutie



Mini USB port



Infračervené svetlo



Slot na kartu MicroSD



Kamera



Reproduktor a mikrofón



Tlačidlo napájania



Kábel mini USB

Bezpečnostné pokyny

VAROVANIE

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopiť všetky pokyny v tomto dokumente. Tento dokument uchovajte pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto návode.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený

alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Servis tohto výrobku môže vykonávať len kvaliﬁkovaný technik, aby sa znížilo

nebezpečenstvo poranenia elektrickým prúdom.

• Ak sa vyskytnú problémy, výrobok odpojte od zdroja napájania a iného zariadenia.

• Výrobok nevystavujte vode alebo vlhkosti.

• Nenabíjateľné batérie sa nesmú nabíjať.

• Dbajte na to, aby nedošlo k skratovaniu článku alebo batérie.

• V prípade, že z článku uniká elektrolyt, zabráňte kontaktu kvapaliny s kožou

alebo očami. V prípade, že ku kontaktu došlo, umyte postihnuté miesto veľkým množstvom vody a vyhľadajte lekársku pomoc.

• Nepoužívajte žiadnu inú nabíjačku okrem tej, ktorá je výslovne dodaná na použitie s týmto zariadením.

• Nezakrývajte vetracie otvory.

• Buďte opatrní pri používaní výrobku počas jazdy. Vždy sústreďte svoju

pozornosť na cestu.

• Výrobok neumiestňujte blízko zdrojov tepla, mohlo by to poškodiť výrobok.

• Výrobok nevystavujte pôsobeniu veľmi vysokej ani veľmi nízkej teploty či

drastických zmien teploty alebo vlhkosti.

• Neinštalujte výrobok v rámci dosahu airbagu.

• Zabezpečte, aby boli výrobok a napájací kábel nainštalované tak, aby

nebránili výhľadu vodiča ani neprekážali pri obsluhe akýchkoľvek jazdných ovládacích prvkov.

Inštalácia výrobku (obrázok B)

Pred použitím výrobku si používateľ musí overiť platné zákony a predpisy týkajúce sa používania tohto výrobku. Pred použitím výrobku si používateľ musí overiť platné zákony a predpisy týkajúce sa používania tohto výrobku. V niektorých jurisdikciách sa používanie tohto výrobku môže považovať za narušenie súkromia. V niektorých jurisdikciách môže byť montáž výrobku na čelné sklo upravená zákonom. Je na vlastnú zodpovednosť používateľa, aby sa pred inštaláciou a použitím tohto výrobku oboznámil s miestnymi zákonmi a predpismi.

Vypnite motor auta.

1. Vyčistite a odmastite miesto, kde chcete upevniť výrobok. Výrobok umiestnite bezprostredne za alebo pod spätné zrkadlo.

2. Prísavný držiak A

3. Pomocou spony prísavného držiaka A

umiestnite na čelné sklo.

upevnite výrobok na čelné sklo.

4. Vložte kartu microSD (nie je súčasťou dodávky) do otvoru na kartu microSD

5. Nastavte polohu kamery A Zabezpečte, aby boli výrobok a napájací kábel nainštalované tak, aby

nebránili výhľadu vodiča ani neprekážali pri obsluhe akýchkoľvek jazdných ovládacích prvkov. Vždy sústreďte svoju pozornosť na cestu.

Pripojenie výrobku k zdroju napájania

Možnosť 1:

1. Pomocnú napájaciu zástrčku A

2. Druhý koniec A

Možnosť 2:

• Nabite výrobok pomocou portu USB A Po zapnutí motora auta sa výrobok automaticky zapne a spustí sa

zaznamenávanie.

na dosiahnutie optimálneho výhľadu na cestu.

pripojte k portu mini USB Ae.

pripojte k pomocnej napájacej zásuvke.

Používanie výrobku

1. Stlačením tlačidla napájania Ai na 3 sekundy zapnete alebo vypnete výrobok. Pri vypnutí výrobku sa záznamy automaticky uložia.

2. Dvojnásobným stlačením A

3. Stlačením tlačidla so šípkou hore A v ponuke.

4. Voľbu potvrdíte stlačením OK A

5. Stlačením A

prejdete späť o jeden krok.

prejdete do ponuky nastavenia.

alebo dole A5 sa môžete pohybovať

Ponuka

1. Stlačením A4 prejdete do ponuky.

2. Stlačením tlačidla so šípkou hore A v ponuke.

3. Voľbu potvrdíte stlačením OK A

Stláčaním tlačidla režimu Aq môžete prepínať medzi režimom videa, režimom fotograﬁí a režimom prehrávania.

alebo dole A5 sa môžete pohybovať

Režim video

1. Stlačením Aq zvolíte režim videa.

2. Stlačením A

3. Stlačením A

4. Stlačením A

Stlačením A3 zapnete alebo vypnete mikrofón.

Núdzové uzamknutie

V režime videa stlačením tlačidla uzamknutia Aw uložíte záznam ako súbor dostupný len na čítanie. Tento záznam sa nedá prepísať ani odstrániť, pokiaľ sa nepripojí k počítaču.

potvrdíte svoju voľbu.

získate prístup do režimu ponuky alebo ho ukončíte.

spustíte alebo zastavíte zaznamenávanie.

Rychlý návod

Palubní kamera do auta DCAM06BK

Více informací najdete v rozšířené příručce online:

ned.is/dcam06bk

Zamýšlené použití

DCAM06BK je palubní kamera, kterou lze namontovat na přední sklo vašeho vozu. Tento výrobek je určen k pořizování fotograﬁí, videozáznamů a přehrávání těchto záznamů. Výrobek není určen k profesionálnímu použití. Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Palubní kamera do auta Číslo položky DCAM06BK Rozměry (D × Š × V) 90 × 10 × 55 mm

Vstupní napětí 5V DC Vstupní proud 1 A Baterie Lithium-iontová baterie 5 V 200 mAh Kapacita baterie 200 mAh Dobíjecí Ano Skladovací teplota -20 - 60 °C Provozní teplota -10 - 60 °C Displej 2,4palcový LCD displej Pozorovací úhel 60 stupňů Video Videosmyčka Formát videa .avi Rozlišení videa 1280 × 720 / 640 × 480 @ 60 Hz Rozlišení fotograe 3MP / 2MP / 1.3MP / VGA Formát fotograe .jpg Jazyk Angličtina, Němčina, Francouzština,

Doba videozáznamu 1 / 2 / 3 min Záznam zvuku Vestavěný mikrofon a reproduktor.

Paměťová karta MicroSD karta Kapacita paměťové karty 1 - 32 GB Rozhraní USB USB 2.0

Španělština, Italština, Nizozemština, Švédština, Dánština, Finština, Rumunština, Maďarština, Čeština

Mikrofon lze zapnout/vypnout

Hlavní části (obrázek A)



Přísavka



Klip přísavky



Tlačítko nahoru



Tlačítko menu



Tlačítko dolů



Displej



Tlačítko Reset



Zástrčka napájení



Tlačítko OK



Tlačítko režimu



Tlačítko zámku



Port Mini USB



Infračervené světlo



Slot pro Micro SD kartu



Kamera



Reproduktor a mikrofon



Tlačítko zapnutí / vypnutí



Kabel Mini USB

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Dokument uschovejte pro případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v této příručce.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná.

Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Servisní zásahy na tomto výrobku smí provádět pouze kvaliﬁkovaný technik

údržby, sníží se tak riziko úrazu elektrickým proudem.

• Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.

• Nevystavujte výrobek působení vody ani vlhkosti.

• Nedobíjecí baterie se nikdy nepokoušejte nabíjet.

• Článek či baterii nikdy nezkratujte.

• V případě úniku elektrolytu z článku/baterie zamezte styku elektrolytu s kůží

či očima. Pokud ke styku přece jen dojde, okamžitě omyjte zasaženou oblast velkým množství vody a vyhledejte lékařskou pomoc.

• Nepoužívejte jinou nabíječku než tu, která je stanovena k použití s tímto zařízením.

• Nezakrývejte ventilační otvory.

• Při používání výrobku během řízení buďte opatrní. Vždy se soustřeďte na

řízení a sledujte vozovku.

• Nepokládejte výrobek do blízkosti zdrojů tepla, mohlo by dojít k jeho poškození.

• Nevystavujte výrobek velmi vysokým či velmi nízkým teplotám nebo dramatickým změnám teploty či vlhkosti.

• Neinstalujte výrobek do akčního prostoru airbagu.

• Ujistěte se, že je výrobek i napájecí kabel instalován tak, aby nepřekážel řidiči

ve výhledu nebo při obsluze jakýchkoli ovládacích prvků.

Instalace výrobku (obrázek B)

Před použitím výrobku se seznamte s platnými zákony a předpisy ohledně používání tohoto typu výrobku. Před použitím výrobku se seznamte s platnými zákony a předpisy ohledně používání tohoto typu výrobku. V některých zemích může být použití tohoto výrobku považováno za narušení soukromí. V některých zemích může být montáž výrobků na přední sklo vozu regulována zákonem. Uživatel je povinen se před instalací a používáním výrobku seznámit s místními zákony a předpisy.

Vypněte motor vozu.

1. Očistěte a odmastěte místo, kam chcete výrobek připevnit. Umístěte výrobek těsně za nebo pod zpětné zrcátko.

2. Přiložte přísavku A

3. Pomocí klipu přísavky A

4. Vložte kartu microSD (není součástí balení) do otvoru pro kartu microSDA

5. Upravte polohu kamery A Ujistěte se, že je výrobek i napájecí kabel instalován tak, aby nepřekážel řidiči

ve výhledu nebo při obsluze jakýchkoli ovládacích prvků. Vždy se soustřeďte na řízení a sledujte vozovku.

Připojení výrobku ke zdroji napájení

Možnost 1:

1. Zapojte napájecí kabel s konektorem do zapalovače A zapalovače vašeho vozu.

2. Druhý konec A

Možnost 2:

• Nabijte výrobek přes port USB A Výrobek se automaticky zapne a začne pořizovat záznam, jakmile zapnete

motor vozu.

na přední sklo.

připevněte výrobek k přednímu sklu.

tak, aby optimálně zabírala vozovku.

zapojte do portu mini USBAe.

do zásuvky

Použití výrobku

1. Stiskem tlačítka zap./vyp. Ai na dobu 3 sekund výrobek zapněte/vypněte. Při vypínání výrobek automaticky uloží záznamy.

2. Dvojím stiskem A

otevřete nabídku nastavení.

3. Stiskem tlačítek nahoru A3 nebo dolů A5 procházíte nabídkou.

4. Stiskem tlačítka OK A

5. Stiskem A

potvrzujete výběr.

se vrátíte o jeden krok zpět.

Nabídka

1. Stiskem a podržením tlačítka Menu A4 otevřete nabídku.

2. Stiskem tlačítek nahoru A

3. Stiskem tlačítka OK A

Stiskem tlačítka Mode Aq přepínáte mezi režimy videa, fotograﬁe a přehrávání.

nebo dolů A5 procházíte nabídkou.

potvrzujete výběr.

Režim videa

1. Stiskem Aq vyberte režim videa.

2. Stiskem A

3. Stiskem A

4. Stiskem tlačítka A

Stiskem A3 zapněte/vypněte mikrofon.

Nouzový zámek

V režimu videa stiskem tlačítka zámku Aw uložte záznam jako soubor pouze pro čtení. Tento záznam pak nelze přepsat nebo smazat bez připojení výrobku k počítači.

potvrďte výběr.

otevřete nebo opusťte nabídku.

spustíte nebo pozastavíte pořizování záznamu.

Ghid rapid de iniiere

Cameră de bord DCAM06BK

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/dcam06bk

Utilizare preconizată

DCAM06BK este o cameră de bord care poate ﬁ montată la parbrizul autovehiculului. Acest produs este destinat realizării fotograﬁilor, înregistrării videoclipurilor și redării înregistrărilor. Produsul nu este destinat utilizării profesionale.

Orice modiﬁcare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specicaii

Produs Cameră de bord Numărul articolului DCAM06BK Dimensiuni (L x l x h) 90 x 10 x 55 mm Tensiune de intrare 5V DC Intensitate de intrare 1 A Baterie 5V 200 mAh baterie litiu încorporată Capacitate baterie 200 mAh Reîncărcabilă Da Temperatură de depozitare -20 - 60 °C Temperatură de funcționare -10 - 60 °C Așaj Aﬁșaj LCD de 2,4 inch Unghi de vizualizare 60 grade Video Video circuit Format video .avi Rezoluție imagine video 1280 x 720 / 640 x 480 @ 60 Hz Rezoluție fotograe 3MP / 2MP / 1.3MP / VGA Format fotograe .jpg Limba engleză, germană, franceză, spaniolă,

Timpul de înregistrare video 1 / 2 / 3 min Înregistrarea semnalului audio Microfon și difuzor încorporat.

Card de memorie Card micro SD Capacitate card de memorie 1 - 32 GB Interfață USB USB2.0

italiană, Olandeză, Suedeză, Daneză, Finlandeză, română, Maghiară, Cehă

Microfonul poate ﬁ pornit/oprit

Piese principale (imagine A)



Ventuză



Clemă ventuză



Buton sus



Buton menu



Buton jos



Aﬁșaj



Buton resetare



Fișă electrică auxiliară



Buton OK



Buton pentru mod



Buton blocare



Port mini USB



Lampă infraroșu



Fantă card micro SD



Cameră



Difuzor și microfon



Buton de pornire



Cablu mini USB

Instruciuni de sigurană

AVERTISMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați acest document pentru a-l consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest manual.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți

imediat produsul deteriorat sau defect.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Service-ul asupra acestui produs poate ﬁ realizat doar de către un tehnician

caliﬁcat pentru întreținere, pentru a reduce riscul de electrocutare.

• Deconectați produsul de la sursa electrică și de la alte echipamente în cazul în care apar probleme.

• Nu expuneți produsul la apă sau umezeală.

• Bateriile nereîncărcabile nu se vor reîncărca.

• Nu scurtcircuitați un element de baterie sau o baterie.

• În cazul unor scurgeri din elemente, nu lăsați lichidul să intre în contact cu

pielea sau ochii. Dacă a existat contact, spălați zona afectată cu cantități mari de apă și apelați la un consult medical.

• Nu folosiți încărcătoare care nu au fost proiectate pentru a ﬁ folosite cu echipamentul.

• Nu acoperiți oriﬁciile de ventilație.

• Aveți griijă când folosiți produsul în timp ce conduceți. Concentrați-vă

întotdeauna atenția asupra șoselei.

• Nu așezați produsul în apropierea surselor de căldură, astfel puteți deteriora produsul.

• Nu expuneți produsul la temperaturi foarte ridicate sau foarte scăzute sau la modiﬁcări bruște ale temperaturii sau umidității.

• Nu instalați produsul în raza de operare a airbagului.

• Asigurați-vă că produsul și cablul electric sunt montate și nu afectează

vizibilitatea șoferului și nici nu împiedică funcționarea oricăror comenzi de condus.

Instalarea produsului (imagine B)

Înainte de utilizarea produsului, utilizatorul va veriﬁca legile și regulamentele aplicabile referitoare la utilizarea produsului. Înainte de utilizarea produsului, utilizatorul va veriﬁca legile și regulamentele aplicabile referitoare la utilizarea produsului. În anumite jurisdicții, utilizarea acestui produs poate ﬁ considerată ca o încălcare a vieții private. Montarea produsului pe parbriz poate ﬁ reglementată prin lege în anumite jurisdicții. Proprietarul are responsabilitatea de a consulta legile și reglementările locale înainte de montarea și utilizarea acestui produs.

Opriți motorul automobilului.

1. Curățați locul în care doriți să ﬁxați produsul. Așezați produsul chiar în spatele oglinzii retrovizoare sau sub aceasta.

2. Așezați ventuza A

3. Folosiți clema ventuzei A

4. Introduceți un card microSD (nu este inclus) în fanta cardului microSD A

5. Reglați poziția camerei A Asigurați-vă că produsul și cablul electric sunt montate și nu afectează

vizibilitatea șoferului și nici nu împiedică funcționarea oricăror comenzi de condus. Concentrați-vă întotdeauna atenția asupra șoselei.

Conectarea produsului la priza electrică

Opțiunea 1:

1. Conectați ﬁșa auxiliară a cablului A

2. Conectați celălalt capăt al A

Opțiunea 2:

• Încărcați produsul cu ajutorul portului USB A Produsul pornește automat și începe înregistrarea la pornirea motorului

automobilului.

pe parbriz.

pentru a ﬁxa produsul pe parbriz.

pentru vizibilitatea optimă a carosabilului.

la o priză auxiliară.

în portul mini USB Ae.

Utilizarea produsului

1. Apăsați butonul de pornire Ai timp de 3 secunde pentru pornirea sau oprirea produsului. La oprire, produsul salvează automat înregistrările.

2. Apăsați A

3. Apăsați A

4. Apăsați OK A

5. Apăsați A

pentru accesarea meniului de conﬁgurare.

în sus sau A5 în jos pentru navigare prin meniu.

pentru a conﬁrma o selecție.

pentru a merge înapoi cu un pas.

Meniu

1. Apăsați Menu A4 pentru accesarea meniului.

2. Apăsați A

3. Apăsați OK A

Apăsați butonul mod Aq pentru a comuta între modul video, modul foto și modul redare.

în sus sau A5 în jos pentru navigare prin meniu.

pentru a conﬁrma o selecție.

Modul video

1. Apăsați Aq pentru selectarea modului video.

2. Apăsați A

3. Apăsați A

4. Apăsați A

Apăsați A3 pentru pornirea sau oprirea microfonului.

Blocare de urgenă

În modul video, apăsați butonul de blocare Aw pentru salvarea înregistrării ca ﬁșier numai în citire. Această înregistrare nu poate ﬁ suprascrisă sau ștearsă în lipsa conexiunii la un computer.

pentru a conﬁrma selecția.

pentru a ieși din modul meniu.

pentru a începe sau opri înregistrarea.

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch – The Netherlands 05/20

NEDIS DCAM06BK User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
