Quick start guide

a

Digital Audio Converter

For more information see the extended manual online:

ned.is/acon2509bk

Intended use

This product is intended to convert an RCA signal or a Toslink signal
into a stereo RCA signal.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for safety,
warranty and proper functioning.

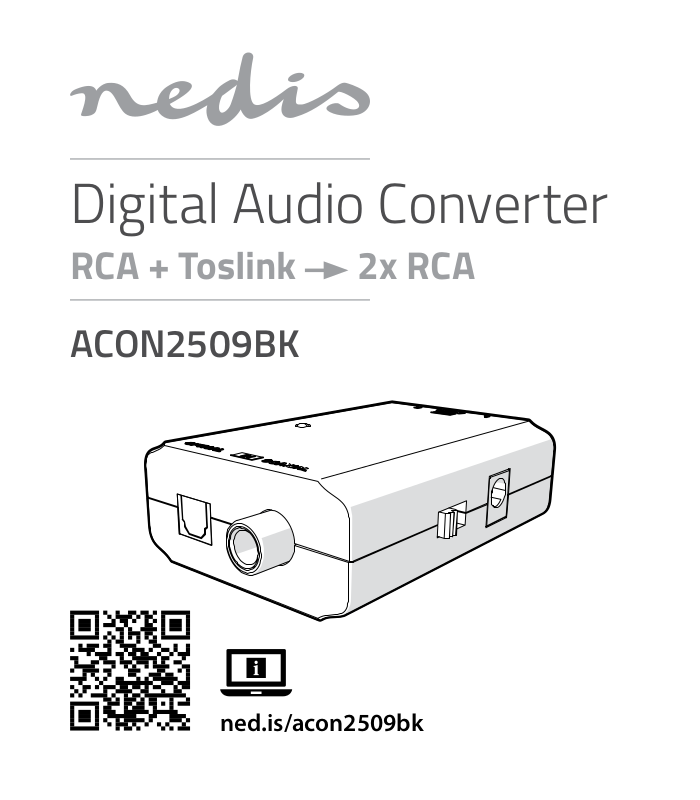

ACON2509BK

Specications

Product Digital Audio Converter
Article number ACON2509BK
Power input 5.0 VDC ; 0.6 A
Conversion RCA + Toslink to 2x RCA stereo

Supported formats PCM
Supported bitrates 44.1 kHz 24-bit

audio

48 kHz 24-bit
96 kHz 24-bit

4

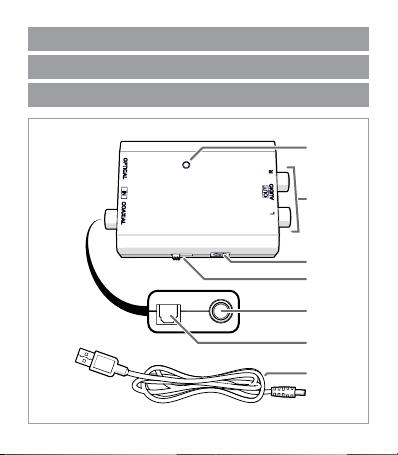

Main parts (image A)



Power indicator LED



Stereo RCA female output



Power port



Input selector switch

Safety instructions

WARNING

-

• Ensure you have fully read and understood the instructions in
this document before you install or use the product. Keep this
document for future reference.

• Only use the product as described in this document.

• Do not use the product if a part is damaged or defective. Replace

a damaged or defective product immediately.

• Do not drop the product and avoid bumping.

• This product may only be serviced by a qualied technician for

maintenance to reduce the risk of electric shock.

• Do not expose the product to water or moisture.

• Only use the provided power cable.

Installation

1. Make sure all the devices you want to connect have been
switched o.

2. Plug an RCA cable (not included) into the RCA female input A5
or plug a Toslink cable (not included) into the Toslink female
input A6.



RCA female input



Toslink female input



DC to USB power cable

5

3. Plug the other end of the cable into your audio source device.

4. Plug a twin RCA cable (not included) into the stereo RCA female
output A2.

5. Plug the other end of the cable into your audio output device.

Connecting the power supply

1. Plug the DC to USB power cable A7 into the power port A3.

2. Plug the other end of A7 into a USB power source or adapter.

The product switches on.
The power indicator LED A2 burns blue.

Use

1. Select the input port with the input selector switch A4.

2. Switch on the connected audio devices.

Kurzanleitung

c

Digitaler Audio-Konverter

Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/acon2509bk

Bestimmungsgemäße Verwendung

Dieses Produkt ist dazu gedacht, ein RCA-Signal oder ein Toslink­Signal in ein RCA-Signal umzuwandeln.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden
gedacht.

6

ACON2509BK

Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit,
Garantie und ordnungsgemäße Funktionalität haben.

Spezikationen

Produkt Digitaler Audio-Konverter
Artikelnummer ACON2509BK
Stromeingang 5,0 VDC ; 0,6 A
Umwandlung RCA + Toslink zu 2x RCA

Unterstützte Formate PCM
Unterstützte Bitraten 44,1 kHz 24-bit

Stereo-Audio

48 kHz 24-bit
96 kHz 24-bit

Hauptbestandteile (Abbildung A)



Betriebsanzeige-LED



Stereo RCA-Ausgangsbuchse



Stromanschluss



Eingangswahlschalter



RCA-Eingangsbuchse



Toslink-Eingangsbuchse



DC-zu-USB-Netzkabel

7

Sicherheitshinweise

WARNUNG

-

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem
Dokument vollständig gelesen und verstanden haben, bevor Sie
das Produkt installieren oder verwenden. Heben Sie dieses
Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument
beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist
oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes
oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie
Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker
gewartet werden, um die Gefahr eines Stromschlags zu
reduzieren.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

• Verwenden Sie nur das mitgelieferte Stromkabel.

Installation

1. Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen,
ausgeschaltet sind.

2. Stecken Sie ein RCA-Kabel (nicht im Lieferumfang enthalten) in
die RCA-Eingangsbuchse A5 oder stecken Sie ein Toslink-Kabel
(nicht im Lieferumfang enthalten) in die Toslink-Eingangsbuchse

A6.

3. Schließen Sie das andere Ende des Kabels an Ihrer Audioquelle
an.

8

4. Stecken Sie ein Doppel-RCA-Kabel (nicht im Lieferumfang
enthalten) in die Stereo-RCA-Ausgangsbuchse A2.

5. Schließen Sie das andere Ende des Kabels an Ihrem
Audioausgabegerät an.

Verbinden der Stromversorgung

1. Stecken Sie das DC-zu-USB-Netzkabel A7 in den
Stromanschluss A3.

2. Stecken Sie das andere Ende von A7 in eine USB-Stromquelle
oder einen Adapter.

Das Produkt schaltet sich ein.
Die Betriebsanzeige-LED A2 leuchtet blau.

Verwendung

1. Wählen Sie den Eingangsanschluss mit dem
Eingangswahlschalter A4.

2. Schalten Sie die angeschlossenen Audiogeräte ein.

Guide de démarrage rapide

b

Convertisseur audio numérique

Pour plus d'informations, consultez le manuel détaillé en
ligne : ned.is/acon2509bk

Utilisation prévue

Ce produit est destiné à convertir un signal RCA ou un signal Toslink
en un signal RCA stéréo.

9

ACON2509BK

Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur la
sécurité, la garantie et le bon fonctionnement.

Spécications

Produit Convertisseur audio numérique
Article numéro ACON2509BK
Alimentation électrique 5,0 VDC ; 0,6 A
Conversion RCA + Toslink vers 2x RCA stéréo

Formats pris en charge PCM
Débits pris en charge 44,1 kHz 24 bits

audio

48 kHz 24 bits
96 kHz 24 bits

Pièces principales (image A)



Voyant LED d'alimentation



Sortie RCA stéréo femelle



Port d'alimentation



Sélecteur d'entrée



Entrée RCA femelle



Entrée Toslink femelle



Câble d'alimentation CC
vers USB

10

Consignes de sécurité

AVERTISSEMENT

-

• Assurez-vous d'avoir entièrement lu et compris les instructions
de ce document avant d'installer ou d'utiliser le produit.
Conservez ce document pour référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent
document.

• Ne pas utiliser le produit si une pièce est endommagée ou
défectueuse. Remplacez immédiatement un produit
endommagé ou défectueux.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ce produit ne peut être réparé que par un technicien qualié

an de réduire les risques d'électrocution.

• Ne pas exposer le produit à l'eau ou à l'humidité.

• Utilisez uniquement le câble d’alimentation fourni.

Installation

1. Assurez-vous que tous les appareils que vous souhaitez
connecter soient hors tension.

2. Branchez un câble RCA (non inclus) sur l'entrée RCA femelle A5
ou branchez un câble Toslink (non inclus) sur l'entrée Toslink
femelle A6.

3. Branchez l’autre extrémité du câble sur votre appareil source
audio.

4. Branchez un double câble RCA (non inclus) sur la sortie RCA
stéréo femelle A2.

5. Branchez l'autre extrémité du câble sur votre appareil de sortie
audio.

11

Connecter l'alimentation électrique

1. Branchez le câble d’alimentation CC vers USB A7 sur le port
d'alimentation A3.

2. Branchez l'autre extrémité de A7 sur une source d’alimentation
USB ou un adaptateur.

Le produit se met sous tension.
Le voyant LED d'alimentation A2 s’allume en bleu.

Utilisation

1. Sélectionnez le port d'entrée avec le sélecteur d'entrée A4.

2. Mettez sous tension les appareils audio connectés.

Snelstartgids

d

Digitale geluid-omzetter

Zie voor meer informatie de uitgebreide handleiding
online: ned.is/acon2509bk

Bedoeld gebruik

Dit product is bedoeld voor de omzetting van een RCA-signaal naar
een stereo RCA-signaal.
Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de
veiligheid, garantie en correcte werking.

12

ACON2509BK

Specicaties

Product Digitale geluid-omzetter
Artikelnummer ACON2509BK
Stroomingang 5,0 VDC ; 0,6 A
Omzetting RCA + Toslink naar 2x RCA

Ondersteunde formaten PCM
Ondersteunde bitrates 44,1 kHz 24-bit

stereogeluid

48 kHz 24-bit
96 kHz 24-bit

Belangrijkste onderdelen (afbeelding A)



Voedingsindicatie LED



Stereo RCA vrouwelijke
uitgang



Voedingspoort

Veiligheidsvoorschriften

WAARSCHUWING

-

• Zorg ervoor dat u de instructies in dit document volledig
gelezen en begrepen heeft voordat u het product installeert of
gebruikt. Bewaar dit document voor toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Gebruik het product niet als een onderdeel beschadigd of defect

is. Vervang een beschadigd of defect product onmiddellijk.



Ingang selectieschakelaar



RCA vrouwelijke ingang



Toslink vrouwelijke ingang



DC naar USB-stroomkabel

13

• Laat het product niet vallen en voorkom stoten.

• Dit product mag voor onderhoud alleen worden geopend door

een erkend technicus om het risico op elektrische schokken te
verkleinen.

• Stel het product niet bloot aan water of vocht.

• Gebruik alleen het meegeleverde netsnoer.

Installatie

1. Controleer of alle apparaten die u wilt aansluiten uitgeschakeld
zijn.

2. Steek een RCA-kabel (niet meegeleverd) in de RCA vrouwelijke
ingang A5 of steek een Toslink kabel (niet meegeleverd) in de
Toslink vrouwelijke ingang A6.

3. Sluit het andere uiteinde van de kabel aan op uw audiobron.

4. Steek een dubbele RCA-kabel (niet meegeleverd) in de stereo
RCA vrouwelijke uitgang A2.

5. Sluit het andere uiteinde van de kabel aan op uw
audio-uitgangsapparaat.

De voeding aansluiten

1. Steek de DC naar USB-stroomkabel A7 in de voedingspoort
A3.

2. Steek het andere uiteinde van A7 in een
USB-voedingspoort/-adapter.

Het product schakelt in.
Het stroom-indicatorlampje A2 licht blauw op.

14

Gebruik

1. Selecteer de ingangspoort met de ingang selectieschakelaar

A4.

2. Schakel de aangesloten geluidsapparaten in.

Guida rapida all’avvio

j

Convertitore audio digitale

Per maggiori informazioni vedere il manuale esteso
online: ned.is/acon2509bk

Uso previsto

Questo prodotto è inteso per la conversione di un segnale RCA o di
un segnale Toslink in un segnale RCA stereo.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare conseguenze
per la sicurezza, la garanzia e il corretto funzionamento.

ACON2509BK

Speciche

Prodotto Convertitore audio digitale
Numero articolo ACON2509BK
Ingresso di alimentazione 5,0 VDC ; 0,6 A
Conversione Da RCA + Toslink a 2x RCA audio

stereo

15

Formati supportati PCM
Bitrate supportati 44.1 kHz 24 bit

48 kHz 24 bit
96 kHz 24 bit

Parti principali (immagine A)



Spia LED di alimentazione



Uscita femmina RCA stereo



Porta di alimentazione



Selettore di ingresso

Istruzioni di sicurezza

ATTENZIONE

-

• Assicurarsi di aver letto e compreso pienamente le istruzioni in
questo documento prima di installare o utilizzare il prodotto.
Conservare il documento per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente
documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa.
Sostituire immediatamente un prodotto danneggiato o
difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione

esclusivamente da un tecnico qualicato per ridurre il rischio di
scosse elettriche.



Ingresso femmina RCA



Ingresso femmina Toslink



Cavo di alimentazione da
CC a USB

16

• Non esporre il prodotto all’acqua o all’umidità.

• Utilizzare esclusivamente il cavo di alimentazione in dotazione.

Installazione

1. Assicurarsi che tutti i dispositivi che si desidera collegare siano
stati spenti.

2. Inserire un cavo RCA (non incluso) nell’ingresso femmina
RCA A5 o inserire un cavo Toslink (non incluso) nell’ingresso
femmina Toslink A6.

3. Collegare l’altra estremità del cavo al dispositivo sorgente audio.

4. Inserire un cavo RCA doppio (non incluso) nell’uscita femmina
RCA stereo A2.

5. Collegare l’altra estremità del cavo al dispositivo di uscita audio.

Collegamento dell’alimentazione

1. Collegare il cavo di alimentazione da CC a USB A7 alla porta di
alimentazione A3.

2. Collegare l’altra estremità di A7 in una sorgente di
alimentazione USB o in un adattatore.

Il prodotto si accende.
La spia LED di alimentazione A2 si accende in blu.

Uso

1. Selezionare la porta di ingresso con il selettore di ingresso A4.

2. Accendere i dispositivi audio collegati.

17

Guía de inicio rápido

h

Conversor de audio digital

Para más información, consulte el manual ampliado en
línea: ned.is/acon2509bk

Uso previsto por el fabricante

Este producto está diseñado para convertir una señal RCA o una
señal Toslink en una señal RCA estéreo.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener consecuencias
para la seguridad, la garantía y el funcionamiento adecuado.

ACON2509BK

Especicaciones

Producto Conversor de audio digital
Número de artículo ACON2509BK
Potencia de entrada 5,0 VDC ; 0,6 A
Conversión RCA + Toslink a 2 audio estéreo

Formatos compatibles PCM
Tasas de bits compatibles 44,1 kHz 24 bits

RCA

48 kHz 24 bits
96 kHz 24 bits

18

Partes principales (imagen A)



Indicador LED de
alimentación



Salida hembra RCA estéreo



Puerto de alimentación



Interruptor selector de
entrada

Instrucciones de seguridad

ADVERTENCIA

-

• Asegúrese de que ha leído y entendido completamente las
instrucciones en este documento antes de instalar o utilizar el
producto. Guarde este documento para futuras consultas.

• Utilice el producto únicamente tal como se describe en este
documento.

• No use el producto si alguna pieza está dañada o presenta
defectos. Sustituya inmediatamente un producto si presenta
daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico

cualicado para su mantenimiento para así reducir el riesgo de
descargas eléctricas.

• No exponga el producto al agua o a la humedad.

• Utilice solamente el cable de alimentación suministrado.



Entrada hembra RCA



Entrada hembra Toslink



Cable de alimentación CC
a USB

19

Instalación

1. Asegúrese de que todos los dispositivos que quiere conectar se
hayan apagado.

2. Enchufe un cable RCA (no incluido) en la entrada hembra RCA

A5 o enchufe un cable Toslink (no incluido) en la entrada

hembra Toslink A6.

3. Enchufe el otro extremo del cable a su dispositivo de fuente de
audio.

4. Enchufe un cable RCA doble (no incluido) en la salida hembra
RCA estéreo A2.

5. Enchufe el otro extremo del cable a su dispositivo de salida de
audio.

Cómo conectar la fuente de alimentación

1. Enchufe el cable de alimentación CC a USB A7 en el puerto de
alimentación A3.

2. Enchufe el otro extremo de A7 a una toma de alimentación
USB o adaptador.

El producto se enciende.
El indicador LED de encendido A2 se ilumina en azul.

Uso

1. Seleccione el puerto de entrada con el interruptor selector de
entrada A4.

2. Encienda los dispositivos de audio conectados.

20

Guia de iniciação rápida

i

Conversor de áudio digital

Para mais informações, consulte a versão alargada do
manual on-line: ned.is/acon2509bk

Utilização prevista

Este produto destina-se a converter um sinal RCA ou um sinal
Toslink em sinal RCA estéreo.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em termos
de segurança, garantia e funcionamento adequado.

ACON2509BK

Especicações

Produto Conversor de áudio digital
Número de artigo ACON2509BK
Entrada de alimentação 5,0 VDC ; 0,6 A
Conversão RCA + Toslink para 2x áudio RCA

Formatos suportados PCM
Taxas de bits suportadas 44,1 kHz 24-bit

estéreo

48 kHz 24-bit
96 kHz 24-bit

21

Peças principais (imagem A)



LED indicador de corrente



Saída RCA estéreo fêmea



Porta de alimentação



Interruptor seletor de
entrada

Instruções de segurança

AVISO

-

• Certique-se de que leu e compreendeu as instruções deste
documento na íntegra antes de instalar ou utilizar o produto.
Guarde este documento para referência futura.

• Utilize o produto apenas conforme descrito neste documento.

• Não utilize o produto caso uma peça esteja danicada ou

defeituosa. Substitua imediatamente um produto danicado ou
defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico

qualicado para manutenção a m de reduzir o risco de choque
elétrico.

• Não exponha o produto à água ou humidade.

• Utilize apenas o cabo de alimentação fornecido.



Entrada RCA fêmea



Entrada fêmea Toslink



Cabo de alimentação de CC
para USB

22

Instalação

1. Certique-se de que todos os dispositivos com os quais
pretende estabelecer a ligação estão desligados.

2. Ligue um cabo RCA (não incluído) à entrada RCA fêmea A5
ou ligue um cabo Toslink (não incluído) à entrada Toslink fêmea

A6.

3. Ligue a outra extremidade do cabo à sua fonte de áudio.

4. Ligue um cabo RCA duplo (não incluído) à saída RCA estéreo
fêmea A2.

5. Ligue a outra extremidade do cabo ao dispositivo de saída de
áudio.

Ligar à fonte de alimentação

1. Ligue o cabo de alimentação CC para USB A7 na porta da fonte
de alimentação A3.

2. Ligue a outra extremidade de A7 a uma fonte de alimentação
ou um adaptador USB.

O produto liga-se.
O LED indicador de potência A2 acende a azul.

Utilização

1. Selecione a porta de entrada com o interruptor seletor de
entrada A4.

2. Acenda os dispositivos de áudio ligados.

23

Snabbstartsguide

e

Digital audioomvandlare

För ytterligare information, se den utökade manualen
online: ned.is/acon2509bk

Avsedd användning

Denna produkt är avsedd för att omvandla en RCA-signal eller en
Toslink-signal till en RCA stereosignal.
Denna produkt är endast avsedd för användning inomhus.
Produkten är inte avsedd för yrkesmässig användning.
Modiering av produkten kan medföra konsekvenser för säkerhet,
garanti och korrekt funktion.

ACON2509BK

Specikationer

Produkt Digital audioomvandlare
Artikelnummer ACON2509BK
Kraftingång 5,0 VDC ; 0,6 A
Omvandling RCA + Toslink till 2 × RCA

Stödda format PCM
Stödda bithastigheter 44,1 kHz 24-bitar

stereoaudio

48 kHz 24-bitar
96 kHz 24-bitar

24

Huvuddelar (bild A)



LED-strömindikator



RCA stereoutgång,
honkontakt



Kraftport

Säkerhetsanvisningar

VARNING

-

• Säkerställ att du har läst och förstår hela bruksanvisningen i
detta dokument innan du installerar och använder produkten.
Spara detta dokument för framtida referens.

• Använd produkten endast enligt anvisningarna i detta
dokument.

• Använd inte produkten om en del är skadad eller defekt. Byt
omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast

servas av en kvalicerad underhållstekniker.

• Exponera inte produkten till vatten eller fukt.

• Använd endast den medföljande nätsladden.

Installation

1. Se till att alla enheter som du vill ansluta är avstängda.

2. Anslut en RCA-kabel (medföljer ej) till RCA-ingångens
honkontakt A5 eller anslut en Toslink-kabel (medföljer ej) till
Toslink-ingångens honkontakt A6.



Ingångsväljare



RCA-ingång, honkontakt



Toslink-ingång, honkontakt



DC till USB-kraftkabel

25

3. Anslut kabelns andra ända till din audiokälla.

4. Anslut en dubbel RCA-kabel (medföljer ej) till RCA­stereoutgångens honkontakt A2.

5. Anslut kabelns andra ända till din audioutgångsenhet.

Att ansluta kraftförsörjningen

1. Anslut DC till USB-kraftkabeln A7 till kraftuttaget A3.

2. Anslut A7 andra ända till en USB kraftkälla eller adapter.

Produkten slås på.
Kraftindikerings-LED-lampan A2 lyser med blått sken.

Handhavande

1. Välj ingångsport med ingångsväljaren A4.

2. Slå på de ansluta audioenheterna.

Pika-aloitusopas

g

Digitaalinen äänimuunnin

Katso tarkemmat tiedot käyttöoppaan laajemmasta
verkkoversiosta: ned.is/acon2509bk

Käyttötarkoitus

Tämä tuote on tarkoitettu muuntamaan RCA-signaali tai Toslink­signaali RCA-stereosignaaliksi.
Tuote on tarkoitettu vain sisäkäyttöön.
Tuotetta ei ole tarkoitettu ammattikäyttöön.

26

ACON2509BK

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Digitaalinen äänimuunnin
Tuotenro ACON2509BK
Ottoteho 5,0 VDC ; 0,6 A
Muunto RCA + Toslink – 2x RCA stereo

Tuetut formaatit PCM
Tuetut bittinopeudet 44,1 kHz 24-bittinen

audio

48 kHz 24-bittinen
96 kHz 24-bittinen

Tärkeimmät osat (kuva A)



Virran LED-merkkivalo



Stereo RCA -naaraslähtö



Virtaliitäntä



Tulon valintakytkin

Turvallisuusohjeet

VAROITUS

-

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan
sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai
käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.



RCA-naarastulo



Toslink-naarastulo



DC–USB-virtajohto

27

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen.

Vaihda vahingoittunut tai viallinen tuote välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun

vaaran vähentämiseksi.

• Älä altista tuotetta vedelle tai kosteudelle.

• Käytä vain mukana toimitettua virtajohtoa.

Asennus

1. Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty
pois päältä.

2. Liitä RCA-kaapeli (ei sisälly toimitukseen) RCA-naarastuloon

A5 tai liitä Toslink-kaapeli (ei sisälly toimitukseen) Toslink-

naarastuloon A6.

3. Liitä kaapelin toinen pää äänilähdelaitteeseesi.

4. Liitä RCA-kaksoiskaapeli (ei sisälly toimitukseen) stereo RCA

-naaraslähtöön A2.

5. Liitä kaapelin toinen pää äänilähtölaitteeseesi.

Virtalähteen liittäminen

1. Kytke DC–USB-virtajohto A7 virtaporttiin A3.

2. Liitä DC–USB-virtajohdon A7 toinen pää USB-virtalähteeseen
tai -virtasovittimeen.

Tuote kytkeytyy päälle.
Virran LED-merkkivalo A2 palaa sinisenä.

28

Käyttö

1. Valitse tuloportti tulon valintakytkimellä A4.

2. Kytke yhdistetyt äänilaitteet päälle.

Hurtigguide

f

Digital lydkonverter

For mer informasjon, se den fullstendige
bruksanvisningen på nett: ned.is/acon2509bk

Tiltenkt bruk

Dette produktet er tiltenkt å brukes til å konvertere et RCA-signal
eller et Toslink-signal til et stereo RCA-signal.
Produkter er bare tiltenkt innendørs bruk.
Produktet er ikke tiltenkt profesjonell bruk.
Eventuelle modikasjoner av produktet kan ha konsekvenser for
sikkerhet, garanti og funksjon.

ACON2509BK

Spesikasjoner

Produkt Digital lydkonverter
Artikkelnummer ACON2509BK
Strøminngang 5,0 VDC ; 0,6 A
Konvertering RCA + Toslink til 2x

Støttede formater PCM

RCA-stereolyd

29

Støttede bithastigheter 44,1 kHz 24-bit

48 kHz 24-bit
96 kHz 24-bit

Hoveddeler (bilde A)



Strømindikatorlys



Stereo RCA-utgang (hunn)



Strømport



Bryter for valg av inngang

Sikkerhetsinstruksjoner

ADVARSEL

-

• Sørg for at du har lest og forstått instruksjonene i dette
dokumentet før du installerer eller bruker produktet. Behold
dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i dette dokumentet.

• Ikke bruk produktet hvis det er skadet eller defekt. Bytt ut et

skadet eller defekt produkt med det samme.

• Ikke mist produktet, og forhindre at det slås borti andre
gjenstander.

• Dette produktet skal kun håndteres av en kvalisert tekniker for
vedlikehold for å redusere risikoen for elektrisk støt.

• Ikke utsett produktet for vann eller fuktighet.

• Bruk kun strømkabelen som fulgte med.



RCA-inngang (hunn)



Toslink-inngang (hunn)



DC til USB strømkabel

30

Installasjon

1. Sørg for at alle enhetene du vil koble til er slått av.

2. Plugg en RCA-kabel (ikke inkludert) inn i RCA inngangen (hunn)

A5 eller plugg en Toslink-kabel (ikke inkludert) inn i Toslink-

inngangen (hunn) A6.

3. Koble den andre enden av kabelen inn i lydkildeenheten.

4. Plugg en dobbel RCA-kabel (ikke inkludert) inn i stereo RCA­utgangen (hunn) A2.

5. Koble den andre enden av kabelen inn i lydutgangsenheten.

Koble til strømforsyningen

1. Plugg DC til USB-strømkabelen A7 inn i strømporten A3.

2. Plugg den andre enden av A7 inn i en USB-strømkilde eller
adapter.

Produktet slås på.
Strømindikatorlyset A2 lyser blått.

Bruk

1. Velg inngangsporten med valgbryteren A4.

2. Slå på de tilkoblede lydenhetene.

31

Vejledning til hurtig start

2

Digital lydkonverter

Yderligere oplysninger ndes i den udvidede manual
online: ned.is/acon2509bk

Tilsigtet brug

Dette produkt er beregnet til at konvertere et RCA-signal eller et
Toslink-signal til et stereo RCA-signal.
Produktet er kun beregnet til indendørs brug.
Dette produkt er ikke beregnet til professionel brug.
Enhver modicering af produktet kan have konsekvenser for
sikkerhed, garanti og korrekt funktion.

ACON2509BK

Specikationer

Produkt Digital lydkonverter
Varenummer ACON2509BK
Strøminput 5,0 VDC ; 0,6 A
Konversion RCA + Toslink til 2x RCA

Understøttede formater PCM
Understøttede bitrater 44,1 kHz 24-bit

stereolyd

48 kHz 24-bit
96 kHz 24-bit

32

Hoveddele (billede A)



Strømindikator LED



Stereo RCA hun-output



Strømport



Input-vælgerkontakt

Sikkerhedsinstruktioner

ADVARSEL

-

• Sørg for, at du har læst og forstået instruktionerne i dette
dokument fuldt ud, før du installerer eller bruger produktet. Gem
dette dokument, så det sidenhen kan læses.

• Anvend kun produktet som beskrevet i denne vejledning.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift straks

et skadet eller defekt produkt.

• Tab ikke produktet og undgå at støde det.

• Dette produkt må kun vedligeholdes af en kvaliceret tekniker

pga. risikoen for elektrisk stød.

• Udsæt ikke produktet for vand eller fugt.

• Brug kun det medfølgende strømkabel.

Installation

1. Sørg for at slukke alle de enheder, du vil tilslutte.

2. Sæt et RCA-kabel (medfølger ikke) ind i RCA hun-inputtet A5
eller sæt et Toslink-kabel (medfølger ikke) ind i Toslink hun­inputtet A6.



RCA hun-input



Toslink hun-input



DC til USB-strømkabel

33

3. Slut den anden ende af kablet til din lydkildeenhed.

4. Sæt et dobbelt RCA-kabel (medfølger ikke) ind i stereo RCA
hun-outputtet A2.

5. Slut den anden ende af kablet til din lydudgangsenhed.

Tilslutning af strømforsyningen

1. Slut DC til USB-strømkablet A7 til strømporten A3.

2. Sæt den anden ende af A7 ind i en USB-strømforsyning eller

-adapter.

Produktet tændes.
Strømindikator-LED'en A2 lyser blåt.

Brug

1. Vælg inputporten med input-vælgerkontakten A4.

2. Tænd for de tilsluttede lydenheder.

Gyors beüzemelési útmutató

k

Digitális audió átalakító

További információért lásd a bővített online kézikönyvet:

ned.is/acon2509bk

Tervezett felhasználás

Ez a termék rendeltetésszerűen RCA jel Toslink vagy sztereó RCA
jellé történő átalakítására szolgál.
A termék beltéri használatra készült.

34

ACON2509BK

A termék nem professzionális használatra készült.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a
jótállást és a megfelelő működést.

Műszaki adatok

Termék Digitális audió átalakító
Cikkszám ACON2509BK
Tápbemenet 5,0 VDC ; 0,6 A
Átalakítás RCA + Toslink jelről 2x RCA

Támogatott formátumok PCM
Támogatott bitráták 44.1 kHz 24-bit

sztereó hangjelre

48 kHz 24-bit
96 kHz 24-bit

Fő alkatrészek (A kép)



Működésjelző LED



Sztereó RCA belső menetes
kimenet



Tápcsatlakozó port



Bemenetválasztó kapcsoló



RCA belső menetes bemenet



Toslink belső menetes
bemenet



DC–USB tápkábel

35

Biztonsági utasítások

FIGYELMEZTETÉS

-

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt
gyelmesen elolvasta és megértette az ebben a
dokumentumban található információkat. Tartsa meg a
dokumentumot, hogy később is fel tudja lapozni.

• A terméket csak az ebben a dokumentumban leírt módon
használja.

• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A
sérült vagy meghibásodott terméket azonnal cserélje ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az

áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

• Csak a gyártó által biztosított tápkábelt használja.

Telepítés

1. Bizonyosodjon meg arról, hogy minden csatlakoztatni kívánt
eszköz ki van kapcsolva.

2. Csatlakoztasson egy RCA kábelt (nem tartozék) az RCA belső
menetes bemenetbe A5 vagy csatlakoztasson egy Toslink
kábelt (nem tartozék) a Toslink belső menetes bemenetbe A6.

3. Csatlakoztassa a kábel másik végét az audioforrásként használt
készülékhez.

4. Csatlakoztasson egy kettős RCA kábelt (nem tartozék) a sztereó
RCA belső menetes kimenethez A2.

5. Csatlakoztassa a kábel másik végét az audió kimeneti
készülékhez.

36

A tápegység csatlakoztatása

1. Csatlakoztassa a DC–USB tápkábelt A7 a tápellátás
bemenetéhez A3.

2. Csatlakoztassa az A7 másik végét egy USB tápaljzathoz vagy
adapterhez.

A termék bekapcsol.
Az áramellátást jelző LED A2 kéken világít.

Használat

1. Válassza ki a bemeneti portot a bemenetválasztó kapcsolóval

A4.

2. Kapcsolja be a csatlakoztatott audiokészülékeket.

Przewodnik Szybki start

n

Cyfrowy konwerter audio

Więcej informacji znajdziesz w rozszerzonej instrukcji
obsługi online: ned.is/acon2509bk

Przeznaczenie

Ten produkt jest przeznaczony do konwersji sygnału RCA na sygnał
Toslink i sygnał RCA stereo.
Produkt jest przeznaczony wyłącznie do użytku wewnątrz
pomieszczeń.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modykacje produktu mogą mieć wpływ na
bezpieczeństwo, gwarancję i działanie.

37

ACON2509BK

Specykacja

Produkt Cyfrowy konwerter audio
Numer katalogowy ACON2509BK
Pobór mocy 5,0 VDC ; 0,6 A
Konwersja RCA + Toslink na 2x RCA stereo

Obsługiwane formaty PCM
Obsługiwane szybkości
transmisji

audio

44,1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit

Główne części (rysunek A)



LEDowy wskaźnik zasilania



Wyjście żeńskie RCA stereo



Gniazdo zasilania



Przełącznik wyboru wejścia

Instrukcje bezpieczeństwa

OSTRZEŻENIE

-

• Przed zainstalowaniem lub użyciem produktu należy upewnić
się, że instrukcje zawarte w niniejszym dokumencie zostały w
pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument
na przyszłość.

• Produktu należy używać wyłącznie w sposób opisany w
niniejszym dokumencie.



Wejście żeńskie RCA



Wejście żeńskie Toslink



Kabel zasilający DC na USB

38

• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona
lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy
produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez

wykwalikowanego serwisanta, aby zmniejszyć ryzyko porażenia
prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

• Używaj wyłącznie zasilacza znajdującego się w zestawie.

Instalacja

1. Upewnij się, że wszystkie urządzenia, które chcesz podłączyć,
zostały wyłączone.

2. Podłącz kabel RCA (brak w zestawie) do wejścia żeńskiego RCA

A5 lub podłącz kabel Toslink (brak w zestawie) do wejścia

żeńskiego Toslink A6.

3. Podłącz drugą końcówkę kabla do źródłowego urządzenia audio.

4. Podłącz podwójny kabel RCA (brak w zestawie) do wyjścia
żeńskiego RCA stereo A2.

5. Podłącz drugą końcówkę kabla do wyjściowego urządzenia
audio.

Podłączanie zasilania

1. Podłącz kabel zasilający DC na USB A7 do gniazda zasilania
A3.

2. Podłącz drugą końcówkę A7 do źródła zasilania lub zasilacza
USB.

39

Produkt się włącza.
LED-owy wskaźnik zasilania A2 zaświeci się na niebiesko.

Użycie

1. Wybierz gniazdo wejściowe za pomocą przełącznika wyboru
wejścia A4.

2. Włącz podłączone urządzenia audio.

Οδηγό γρήγορη εκκίνηση

x

Ψηφιακός Μετατροπέας Ήχου

Για περισσότερες πληροφορίες δείτε το εκτενές online
εγχειρίδιο: ned.is/acon2509bk

Προοριζόενη χρήση

Το προϊόν αυτό προορίζεται για την μετατροπή του σήματος RCA ή
Toslink σε σήμα stereo RCA.
Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.
Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει
επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

ACON2509BK

Χαρακτηριστικά

Προϊόν Ψηφιακός Μετατροπέας Ήχου
Αριθμός είδους ACON2509BK
Ισχύς εισόδου 5,0 VDC ; 0,6 A

40

Μετατροπή RCA + Toslink σε 2x RCA stereo

Υποστηριζόμενες μορφές PCM
Υποστηριζόμενα bitrate 44,1 kH z 24-bit

ήχο

48 kHz 24-bit
96 kHz 24-bit

Κύρια έρη (εικόνα A)



LED ένδειξη ισχύος



Θηλυκή έξοδος S tereo RCA



Θύρα ισχύος



Διακόπτης επιλογής εισόδου

Οδηγίε ασφάλεια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις οδηγίες
πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν. Κρατήστε
αυτό το έγγραφο για μελλοντική αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το έγγραφο.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει

ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα χαλασμένο ή
ελαττωματικό προϊόν.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του

προϊόντος πρέπει να πραγματοποιείται μόνο από
εξουσιοδοτημένο τεχνικό συντήρησης.



Θηλυκή είσοδος RCA



Toslink θηλυκή είσοδος



DC σε USB καλώδιο ρεύματος

41

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Χρησιμοποιείτε μόνο το παρεχόμενο καλώδιο ρεύματος.

Εγκατάσταση

1. Βεβαιωθείτε ότι έχουν απενεργοποιηθεί όλες οι συσκευές που
θέλετε να συνδέσετε.

2. Συνδέστε ένα καλώδιο RCA (δεν περιλαμβάνεται) στη θηλυκή
είσοδο RCA A5 ή συνδέστε ένα καλώδιο Toslink (δεν
περιλαμβάνεται) στη θηλυκή είσοδο Toslink A6.

3. Συνδέστε την άλλη άκρη του καλωδίου στην συσκευή ήχου σας.

4. Συνδέστε ένα διπλό καλώδιο RCA (δεν περιλαμβάνεται) στη
θηλυκή έξοδο stereo RCA A2.

5. Συνδέστε την άλλη άκρη του καλωδίου στην συσκευή εξόδου
ήχου σας.

Σύνδεση τη παροχή ισχύο

1. Συνδέστε το DC σε USB καλώδιο ρεύματος A7 στην θύρα
παροχής ισχύος A3.

2. Συνδέστε την άλλη άκρη του A7 σε μία θύρα USB ή σε έναν
μετατροπέα.

Το προϊόν ενεργοποιείται.
Η ένδειξη ισχύος LED A2 φωτίζεται με μπλε.

Χρήση

1. Επιλέξτε την θύρα εισόδου με το διακόπτη επιλογής εισόδου

A4.

2. Ενεργοποιήστε τις συνδεδεμένες συσκευές ήχου.

42

Rýchly návod

1

Digitálny menič zvukového

ACON2509BK

signálu

Viac informácií nájdete v rozšírenom návode
online:ned.is/acon2509bk

Určené použitie

Tento výrobok je určený na prevod signálu RCA alebo optického
signálu Toslink na stereofónny signál RCA.
Výrobok je určený len na použitie vo vnútri.
Výrobok nie je určený na profesionálne použitie.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a
správne fungovanie.

Technické údaje

Produkt Digitálny menič zvukového

Číslo výrobku ACON2509BK
Vstup napájania 5,0 VDC ; 0,6 A
Prevod RC A + Toslink na 2x RCA

Podporované formáty PCM
Podporované prenosové
rýchlosti

signálu

stereofónny zvukový signál

44,1 kHz 24-bitová
48 kHz 24-bitová
96 kHz 24-bitová

43

Hlavné časti (obrázok A)



LED indikátor napájania



Stereofónny samičí výstup
RCA



Napájací port



Vstupný voliaci prepínač

Bezpečnostné pokyny

VAROVANIE

-

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať
a pochopiť všetky pokyny v tomto dokumente. Tento dokument
uchovajte pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná.

Poškodený alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Servis tohto výrobku môže vykonávať len kvalikovaný technik,

aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.

• Výrobok nevystavujte vode alebo vlhkosti.

• Používajte len dodaný napájací kábel.



Samičí vstup RCA



Samičí vstup Toslink



Napájací kábel s jednos­merným konektorom na
jednom konci a konektorom
USB na druhom konci

44

Inštalácia

1. Uistite sa, že sú vypnuté všetky zariadenia, ktoré chcete pripojiť.

2. Pripojte kábel RCA (nie je súčasťou dodávky) k samičiemu vstupu
RCA A5 alebo pripojte optický kábel Toslink (nie je súčasťou
dodávky) k samičiemu vstupu Toslink A6.

3. Druhý koniec kábla pripojte k vášmu zdrojovému zariadeniu
zvukového signálu.

4. Pripojte párový kábel RCA (nie je súčasťou dodávky) k
stereofónnemu samičiemu výstupu RCA A2.

5. Druhý koniec kábla pripojte k vášmu výstupnému zariadeniu
zvukového signálu.

Pripojenie napájania

1. Napájací kábel s jednosmerným konektorom na jednom konci a
konektorom USB na druhom konci A7 pripojte k napájaciemu
portu A3.

2. Druhý koniec A7 pripojte k napájaciemu zdroju USB alebo k
adaptéru.

Výrobok sa zapne.
LED indikátor napájania A2 sa rozsvieti modrou farbou.

Používanie

1. Zvoľte vstupný port pomocou voliaceho prepínača A4.

2. Zapnite pripojené zvukové zariadenia.

45

Rychlý návod

l

Digitální převodník zvuku

Více informací najdete v rozšířené příručce online:

ned.is/acon2509bk

Zamýšlené použití

Tento výrobek je určen kpřevodu signálu RCA nebo signálu Toslink
na signál stereo RCA.
Tento výrobek je určen výhradně k použití ve vnitřních prostorách.
Výrobek není určen k profesionálnímu použití.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a
správné fungování.

ACON2509BK

Technické údaje

Produkt Digitální převodník zvuku
Číslo položky ACON2509BK
Napájecí vstup 5,0 VDC ; 0,6 A
Převod RC A + Toslink na 2x stereo

Podporované formáty PCM
Podporované přenosové
rychlosti

audio RCA

44,1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit

46

Hlavní části (obrázek A)



LED ukazatel napájení



Výstupní zásuvka stereo RCA



Napájecí konektor



Přepínač vstupu

Bezpečnostní pokyny

VAROVÁNÍ

-

• Před instalací či používáním výrobku si nejprve kompletně
přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že
jim rozumíte. Dokument uschovejte pro případné budoucí
použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto
dokumentu.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo
vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Servisní zásahy na tomto výrobku smí provádět pouze

kvalikovaný technik údržby, sníží se tak riziko úrazu elektrickým
proudem.

• Nevystavujte výrobek působení vody ani vlhkosti.

• Používejte vždy pouze přiložený napájecí kabel.



Vstupní zásuvka RCA



Vstupní zásuvka Toslink



Napájecí kabel DC na USB

47

Instalace

1. Ujistěte se, že jsou všechna zařízení, která chcete připojit,
vypnutá.

2. Zapojte kabel RCA (není součástí) do vstupní zásuvky RCA A5
nebo zapojte kabel Toslink (není součástí) do vstupní zásuvky
Toslink A6.

3. Druhý konec kabelu zapojte do zvukového zdroje.

4. Zapojte dvojitý kabel RCA (není součástí) do výstupní zásuvky
stereo RCA A2.

5. Druhý konec kabelu zapojte do zvukového výstupního zařízení.

Připojení napájecího zdroje

1. Napájecí kabel DC na USB A7 zapojte do napájecího portu A3.

2. Druhý konec A7 zapojte do napájecího zdroje/adaptéru USB.

Výrobek se zapne.
LED ukazatel napájení A2 svítí modře.

Použití

1. Vyberte vstupní port pomocí přepínače vstupu A4.

2. Zapněte připojený zvukový zdroj.

48

Ghid rapid de iniiere

y

Convertizor audio digital

Pentru informații suplimentare, consultați manualul
extins, disponibil online: ned.is/acon2509bk

Utilizare preconizată

Acest produs este destinat conversiei unui semnal RCA într-un
semnal stereo RCA.
Produsul este destinat exclusiv pentru utilizare în interior.
Produsul nu este destinat utilizării profesionale.
Orice modicare a produsului poate avea consecințe pentru
siguranța, garanția și funcționarea corectă a produsului.

ACON2509BK

Specicaii

Produs Convertizor audio digital
Numărul articolului ACON2509BK
Intrare alimentare electrică 5,0 VDC ; 0,6 A
Conversie RCA + Toslink la 2x audio stereo

Formate acceptate PCM
Rate de transfer acceptate 44,1 kHz 24-bit

RCA

48 kHz 24-bit
96 kHz 24-bit

49

Piese principale (imagine A)



LED indicator de putere



Ieșire mamă RCA stereo



Port alimentare electrică



Comutator selector intrare

Instruciuni de sigurană

AVERTISMENT

-

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din
acest document înainte de a instala sau utiliza produsul. Păstrați
acest document pentru a-l consulta ulterior.

• Folosiți produsul exclusiv conform descrierii din acest document.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă.

Înlocuiți imediat produsul deteriorat sau defect.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Service-ul asupra acestui produs poate  realizat doar de către

un tehnician calicat pentru întreținere, pentru a reduce riscul de
electrocutare.

• Nu expuneți produsul la apă sau umezeală.

• Folosiți numai cablul de alimentare furnizat.



Intrare mamă RCA



Intrare mamă Toslink



Cablu electric c.c. la USB

50

Instalare

1. Vericați dacă toate dispozitivele pe care doriți să le conectați
au fost oprite.

2. Conectați un cablu RCA (nu este inclus) în intrarea mamă RCA

A5 sau conectați un cablu Toslink (nu este inclus) în intrarea

mamă Toslink A6.

3. Conectați celălalt capăt al cablului la dispozitivul sursă audio.

4. Conectați un cablu RCA dublu (nu este inclus) în ieșirea mamă
RCA stereo A2.

5. Conectați celălalt capăt al cablului în dispozitivul de ieșire audio.

Conectarea sursei de alimentare electrică

1. Conectați cablul de alimentare c.c. la cablul USB A7 în portul de
alimentare electrică A3.

2. Conectați celălalt capăt al A7 într-o sursă electrică USB sau un
adaptor.

Produsul pornește.
LED-ul indicator de alimentare electrică A2 se aprinde în albastru.

Utilizare

1. Selectați portul de intrare cu ajutorul comutatorului selector de
intrare A4.

2. Porniți dispozitivele audio conectate.

51

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch
The Netherlands 07/20
