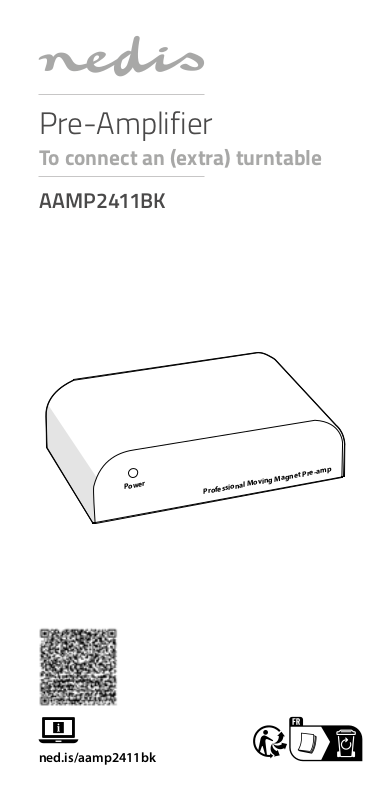

Nedis AAMP2411BK User guide

Pre-Amplifier

To connect an (extra) turntable

A AMP 2411BK

Power

ned.is/aamp2411bk

Professional Moving Magnet Pre-amp

Quick start guide 4

a

Kurzanleitung 6

c

Guide de démarrage rapide 8

b

Snelstartgids 10

d

Guida rapida all’avvio 12

j

Guía de inicio rápido 14

h

Guia de iniciação rápida 16

i

Snabbstartsguide 18

e

Pika-aloitusopas 20

g

Hurtigguide 22

f

Vejledning til hurtig start 24

2

Gyors beüzemelési útmutató 26

k

Przewodnik Szybki start 28

n

Οδηγός γρήγορης εκκίνησης 30

x

Rýchly návod 32

1

Rychlý návod 34

l

Ghid rapid de inițiere 36

y

A

Power

1 2 3

R

O

MM input

47KΩ/220pf

DC 12V

6

Professional Moving Magnet Pre-amp

4 5

+

R

L

+

OUTPUT

L

+

7

Quick start guide

a

Pre-Amplier

For more information see the extended manual
online: ned.is/aamp2411bk

AAMP2411BK

Intended use

The Nedis AAMP2411BK is a pre-amplier that you can use to
connect an (extra) turntable to your speakers.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for
safety, warranty and proper functioning.

Specications

Product Pre-Amplier

Article number AAMP2411BK

Input impedance 47 KΩ / 220 pf

RIAA deviation response ± 0.5 dB

THD < 0.5 %

Input sensitivity 3.0 mV

Input overload margin 20 dB

Nominal output 300 mV

Maximum output power 1.8 V / 1 KHz

Signal / noise ratio > 85 dB

Output impedance 1 KΩ

Connections 1 RCA input

Power input 12 VDC ; 0.5 A

1 RCA output

Main parts (image A)

1 Power indicator LED
2 Power switch
3 RCA input
4 RCA output

5 Ground wheel
6 Power input
7 Power adapter

4

Safety instructions

WARNING

-

• Ensure you have fully read and understood the instructions in
this document before you install or use the product. Keep the
packaging and this document for future reference.

• Only use the product as described in this document.

• Do not use the product if a part is damaged or defective.

Replace a damaged or defective product immediately.

• Do not drop the product and avoid bumping.

• This product may only be serviced by a qualied technician

for maintenance to reduce the risk of electric shock.

• Do not expose the product to water or moisture.

Using the ground wheel

• Check if your turntable got a built-in amplier.

If you have got a built-in amplier, you do not have to use the
ground wheel A
switch o your built-in amplier.
Follow these steps to connect earth to ground:

Do not use any tools.

-

1. Turn A

2. Insert a ground cable (not included) from your turntable into

A

3. Turn A

5

, but if you want to use the pre-amplier,

5

counter clockwise.

5

.

5

clockwise to x A5 back in place.

Connecting the product

Make sure all the devices are switched o before

4

connecting the product.

1. Plug a turntable into the RCA input A

cable (not included).

2. Plug the speakers into the RCA output A

cable (not included).

3. Plug the power adapter A

4. Plug the power adapter into a power outlet.

3

using a twin RCA

4

using a twin RCA

7

into the power input A6.

Using the product

• Use the power switch A 2 to switch the product on or o.

The power indicator LED A

1

lights up.

5

Kurzanleitung

c

Vorverstärker

Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/aamp2411bk

AAMP2411BK

Bestimmungsgemäße Verwendung

Der Nedis AAMP2411BK ist ein Vorverstärker, den Sie zum
Anschluss eines (zusätzlichen) Plattenspielers an Ihre
Lautsprecher verwenden können.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden
gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die
Sicherheit, Garantie und ordnungsgemäße Funktionalität
haben.

Spezikationen

Produkt Vorverstärker

Artikelnummer AAMP2411BK

Eingangsimpedanz 47 kΩ / 220 pf

RIAA-Abweichungsreaktion ± 0,5 dB

THD < 0,5 %

Eingangsempndlichkeit 3.0 mV

Eingangs-Überlastungsspanne 20 dB

Soll-Ausgabe 300 mV

Maximale Ausgangsleistung 1,8 V / 1 kHz

Signal-Rausch-Verhältnis > 85 dB

Ausgangsimpedanz 1 kΩ

Anschlüsse 1 RCA-Eingang

Stromeingang 12 VDC ; 0,5 A

1 RCA-Ausgang

Hauptbestandteile (Abbildung A)

1 Betriebsanzeige-LED
2 Ein/Aus-Schalter
3 RCA-Eingang
4 RCA-Ausgang

5 Masserad
6 Stromeingang
7 Netzteil

6

Sicherheitshinweise

WARNUNG

-

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem
Dokument vollständig gelesen und verstanden haben, bevor
Sie das Produkt installieren oder verwenden. Heben Sie die
Verpackung und dieses Dokument zum späteren
Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesem Dokument
beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist
oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes
oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden
Sie Kollisionen.

• Dieses Produkt darf nur von einem ausgebildeten Techniker
gewartet werden, um die Gefahr eines Stromschlags zu
reduzieren.

• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.

Verwendung des Masserads

• Überprüfen Sie, ob Ihr Plattenspieler einen eingebauten

Verstärker hat.

Wenn er einen eingebauten Verstärker hat, müssen Sie
das Masserad A
den Vorverstärker benutzen, schalten Sie den eingebauten
Verstärker aus.
Befolgen Sie diese Schritte, um die Erde mit der Masse zu
verbinden:

1. Drehen Sie A

2. Führen Sie ein Erdungskabel (nicht im Lieferumfang

enthalten) von Ihrem Plattenspieler zu A

3. Drehen Sie A

befestigen.

5

nicht verwenden. Möchten Sie jedoch

Verwenden Sie hierfür keine Werkzeuge.

-

5

gegen den Uhrzeigersinn.

5

im Uhrzeigersinn, um A5 wieder zu

5

.

Verbinden des Produkts

Stellen Sie sicher, das alle Geräte ausgeschaltet sind, bevor

4

Sie das Produkt anschließen.

1. Schließen Sie einen Plattenspieler mit einem Doppel-RCA-

Kabel (nicht im Lieferumfang enthalten) am RCA-Eingang

3

A

an.

2. Schließen Sie die Lautsprecher mit einem Doppel-RCA-Kabel

(nicht im Lieferumfang enthalten) am RCA-Ausgang A

3. Stecken Sie den Netzadapter A

6

A

.

4. Stecken Sie das Netzteil in eine Steckdose.

7

in den Stromanschluss

7

4

an.

Verwenden des Produkts

• Verwenden Sie die Ein/Aus-Taste A 2 , um das Produkt

ein- oder auszuschalten.

Die Betriebsanzeige-LED A

Guide de démarrage rapide

b

Préamplicateur

Pour plus d'informations, consultez le manuel
détaillé en ligne : ned.is/aamp2411bk

1

leuchtet auf.

AAMP2411BK

Utilisation prévue

Le AAMP2411BK Nedis est un préamplicateur que vous
pouvez utiliser pour connecter une platine tourne-disque
(supplémentaire) à vos enceintes.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur
la sécurité, la garantie et le bon fonctionnement.

Spécications

Produit Préamplicateur

Article numéro AAMP2411BK

Impédance d’entrée 47 KΩ / 220 pf

Réponse de déviation RIAA ± 0,5 dB

THD < 0,5 %

Sensibilité d'entrée 3.0 mV

Marge de surcharge d'entrée 20 dB

Puissance nominale 300 mV

Puissance de sortie maximale 1,8 V / 1 KHz

Rapport signal/bruit > 85 dB

Impédance de sortie 1 KΩ

Connexions 1Entrée RCA

Alimentation électrique 12 VDC ; 0,5 A

1Sortie RCA

Pièces principales (image A)

1 Voyant LED

d'alimentation

2 Interrupteur
3 Entrée RCA

4 Sortie RCA
5 Plateau de terre
6 Alimentation électrique
7 Adaptateur secteur

8

Consignes de sécurité

AVERTISSEMENT

-

• Assurez-vous d'avoir entièrement lu et compris les
instructions de ce document avant d'installer ou d'utiliser le
produit. Conservez l'emballage et le présent document pour
référence ultérieure.

• Utilisez le produit uniquement comme décrit dans le présent
document.

• Ne pas utiliser le produit si une pièce est endommagée ou
défectueuse. Remplacez immédiatement un produit
endommagé ou défectueux.

• Ne pas laisser tomber le produit et éviter de le cogner.

• Ce produit ne peut être réparé que par un technicien qualié

an de réduire les risques d'électrocution.

• Ne pas exposer le produit à l'eau ou à l'humidité.

Utilisation du plateau de terre

• Vériez si votre platine tourne-disque dispose d'un

amplicateur intégré.

Si vous avez un amplicateur intégré, vous n'avez pas besoin
d'utiliser le plateau de terre A
le préamplicateur, arrêtez votre amplicateur intégré.
Suivez ces étapes pour connecter la terre :

N'utilisez aucun outil.

-

1. Tournez A

2. Insérez un câble de terre (non inclus) de votre platine

3. Tournez A

5

dans le sens antihoraire.

tourne-disque dans A

5

dans le sens horaire pour rexer A5 en place.

5

, mais si vous souhaitez utiliser

5

.

Connecter le produit

Assurez-vous que tous les appareils soient hors tension

4

avant de connecter le produit.

1. Branchez une platine tourne-disque sur l'entrée RCA A

l'aide d'un câble RCA double (non inclus).

2. Branchez les haut-parleurs sur la sortie RCA A

câble RCA double (non inclus).

3. Branchez l’adaptateur d’alimentation A

d'alimentation A

4. Branchez l'adaptateur secteur dans une prise de courant.

6

.

7

sur l’entrée

4

à l'aide d'un

3

Utiliser le produit

• Utilisez l’interrupteur d'alimentation A 2 pour mettre le

produit sous ou hors tension.

Le voyant LED d'alimentation A

1

s'allume.

à

9

Snelstartgids

d

Voorversterker

Zie voor meer informatie de uitgebreide
handleiding online: ned.is/aamp2411bk

AAMP2411BK

Bedoeld gebruik

De Nedis AAMP2411BK is een voorversterker waarmee u een
(extra) platenspeler op uw luidsprekers kunt aansluiten.
Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de
veiligheid, garantie en correcte werking.

Specicaties

Product Voorversterker

Artikelnummer AAMP2411BK

Ingangsimpedantie 47 kΩ / 220 pF

RIAA-afwijking ± 0,5 dB

THD < 0,5 %

Ingangsgevoeligheid 3.0 mV

Marge ingangsoverbelasting 20 dB

Nominaal vermogen 300 mV

Maximaal uitgangsvermogen 1,8 V / 1 kHz

Signaal/ruis verhouding > 85 dB

Uitgangsimpedantie 1 kΩ

Aansluitingen 1 RCA-ingang

Stroomingang 12 VDC ; 0,5 A

1 RCA-uitgang

Belangrijkste onderdelen (afbeelding A)

1 Voedingsindicatie LED
2 Aan-/ uitschakelaar
3 RCA-ingang
4 RCA-uitgang

5 Aarde-aansluiting
6 Stroomingang
7 Stroomadapter

10

Veiligheidsvoorschriften

WAARSCHUWING

-

• Zorg ervoor dat u de instructies in dit document volledig
gelezen en begrepen heeft voordat u het product installeert
of gebruikt. Bewaar de verpakking en dit document voor
toekomstig gebruik.

• Gebruik het product alleen zoals in dit document beschreven.

• Gebruik het product niet als een onderdeel beschadigd of

defect is. Vervang een beschadigd of defect product
onmiddellijk.

• Laat het product niet vallen en voorkom stoten.

• Dit product mag voor onderhoud alleen worden geopend

door een erkend technicus om het risico op elektrische
schokken te verkleinen.

• Stel het product niet bloot aan water of vocht.

Gebruik van de aarde-aansluiting

• Controleer of uw platenspeler een ingebouwde versterker

heeft.

Als u een ingebouwde versterker heeft, dan hoeft u de aarde­aansluiting A
wilt gebruiken, schakel dan uw ingebouwde versterker uit.
Volg deze stappen om de massa met aarde te verbinden:

1. Draai A

2. Steek een massadraad (niet meegeleverd) van uw

3. Draai A

5

niet te gebruiken, maar als u de voorversterker

Gebruik geen gereedschap.

-

5

tegen de klok in.

platenspeler in A

5

5

.

met de klok mee om A5 weer vast te zetten.

Het product aansluiten

Controleer, voordat u het product aansluit, of alle

4

apparaten uitgeschakeld zijn.

1. Sluit een platenspeler aan op de RCA-ingang A

dubbele RCA-kabel (niet meegeleverd).

2. Sluit de luidsprekers aan op de RCA-uitgang A

dubbele RCA-kabel (niet meegeleverd).

3. Voer de adapter A

4. Sluit de voedingsadapter aan op een stopcontact.

7

in de stroomingang A6.

3

m.b.v. een

4

m.b.v. een

Het product gebruiken

• Gebruik de aan/uit-schakelaar A 2 om het product in of uit

te schakelen.

Het stroomindicatorlampje A

1

gaat branden.

11

Guida rapida all’avvio

j

Preamplicatore

Per maggiori informazioni vedere il manuale esteso
online: ned.is/aamp2411bk

AAMP2411BK

Uso previsto

Il Nedis AAMP2411BK è un preamplicatore che può essere
usato per collegare un giradischi (aggiuntivo) alle casse.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare
conseguenze per la sicurezza, la garanzia e il corretto
funzionamento.

Speciche

Prodotto Preamplicatore

Numero articolo AAMP2411BK

Impedenza in ingresso 47 KΩ / 220 pf

Deviazione RIAA ± 0,5 dB

THD < 0,5 %

Sensibilità in ingresso 3.0 mV

Margine di sovraccarico in
ingresso

Uscita nominale 300 mV

Potenza di uscita massima 1,8 V / 1 KHz

Rapporto segnale/rumore > 85 dB

Impedenza di uscita 1 KΩ

Connessioni 1 ingresso RCA

Ingresso di alimentazione 12 VDC ; 0,5 A

20 dB

1 uscita RCA

Parti principali (immagine A)

1 Spia LED di alimentazione
2 Interruttore di

alimentazione

3 Ingresso RCA
4 Uscita RCA

5 Rotella della massa
6 Ingresso di alimentazione
7 Adattatore di

12

alimentazione

Istruzioni di sicurezza

ATTENZIONE

-

• Assicurarsi di aver letto e compreso pienamente le istruzioni
presenti nel documento prima di installare o utilizzare il
prodotto. Conservare la confezione e il presente documento
per farvi riferimento in futuro.

• Utilizzare il prodotto solo come descritto nel presente
documento.

• Non utilizzare il prodotto se una parte è danneggiata o
difettosa. Sostituire immediatamente un prodotto
danneggiato o difettoso.

• Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione

esclusivamente da un tecnico qualicato per ridurre il rischio
di scosse elettriche.

• Non esporre il prodotto all’acqua o all’umidità.

Come usare la rotella della massa

• Controllare se il giradischi è dotato di amplicatore integrato.

In tal caso non c'è bisogno di usare la rotella della massa A
ma se si vuole usare il preamplicatore, spegnere l'amplicatore
integrato.
Seguire questi passaggi per collegare la terra alla massa:

Non usare nessuno strumento.

-

5

1. Girare A

2. Inserire un cavo di terra (non incluso) dal giradischi in A

3. Girare A

in senso antiorario.

5

in senso orario per rimettere A5 in posizione.

5

5

Collegamento del prodotto

Assicurarsi che tutti i dispositivi siano spenti prima di

4

collegare il prodotto.

1. Collegare un giradischi all'ingresso RCA A

doppino RCA (non incluso).

2. Collegare le casse all'uscita RCA A

RCA (non incluso).

3. Collegare l’adattatore di alimentazione A

4. Collegare l’adattatore di alimentazione in una presa elettrica.

potenza A

6

.

3

usando un

4

usando un doppino

7

nell’ingresso di

Utilizzo del prodotto

• Usare l'interruttore di alimentazione A 2 per accendere o

spegnere il prodotto.

La spia LED di alimentazione A

1

si accende.

,

.

13

Guía de inicio rápido

h

Preamplicador

Para más información, consulte el manual ampliado
en línea: ned.is/aamp2411bk

AAMP2411BK

Uso previsto por el fabricante

Nedis AAMP2411BK es un preamplicador que puede utilizar
para conectar un plato giradiscos (extra) a sus altavoces.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener
consecuencias para la seguridad, la garantía y el
funcionamiento adecuado.

Especicaciones

Producto Preamplicador

Número de artículo AAMP2411BK

Impedancia de entrada 47 KΩ / 220 pf

Respuesta de desviación RIAA ± 0,5 dB

THD < 0,5 %

Sensibilidad de entrada 3.0 mV

Margen de sobrecarga de entrada 20 dB

Salida nominal 300 mV

Potencia de salida máxima 1,8 V / 1 KHz

Ratio señal / ruido > 85 dB

Impedancia de salida 1 KΩ

Conexiones 1 entrada RCA

Potencia de entrada 12 VDC ; 0,5 A

1 salida RCA

Partes principales (imagen A)

1 Indicador LED de

alimentación

2 Interruptor de

alimentación

3 Entrada RCA

4 Salida RCA
5 Rueda de tierra
6 Potencia de entrada
7 Adaptador de corriente

14

Instrucciones de seguridad

ADVERTENCIA

-

• Asegúrese de que ha leído y entendido completamente las
instrucciones en este documento antes de instalar o utilizar el
producto. Guarde el embalaje y este documento para futuras
consultas.

• Utilice el producto únicamente tal como se describe en este
documento.

• No use el producto si alguna pieza está dañada o presenta
defectos. Sustituya inmediatamente un producto si presenta
daños o está defectuoso.

• No deje caer el producto y evite que sufra golpes.

• Este producto solo puede recibir servicio de un técnico

cualicado para su mantenimiento para así reducir el riesgo
de descargas eléctricas.

• No exponga el producto al agua o a la humedad.

Cómo usar la rueda de tierra

• Compruebe si su giradiscos tiene un amplicador integrado.

Si tiene un amplicador integrado, no tiene que usar la rueda

5

de tierra A
amplicador integrado.
Siga estos pasos para conectar el cable de tierra al suelo:

1. Gire A

2. Inserte un cable de tierra (no incluido) desde su giradiscos a

3. Gire A

, pero si quiere usar el preamplicador, apague su

No utilice ninguna herramienta.

-

5

en el sentido contrario a las agujas del reloj.

5

A

.

5

en el sentido de las agujas del reloj para jar A5

de nuevo en su sitio.

Cómo conectar el producto

Asegúrese de que todos los dispositivos están apagados

4

antes de conectar el producto.

1. Enchufe un giradiscos a la entrada RCA A

cable RCA doble (no incluido).

2. Enchufe los altavoces a la salida RCA A

RCA doble (no incluido).

3. Enchufe el adaptador de corriente A

alimentación A

4. Enchufe el adaptador de corriente a una toma de corriente.

6

.

3

mediante un

4

mediante un cable

7

en la entrada de

Uso del producto

• Use el interruptor de alimentación A 2 para encender o

apagar el producto.

El indicador LED de encendido A

1

15

se ilumina.

Guia de iniciação rápida

i

Pré-amplicador

Para mais informações, consulte a versão alargada
do manual on-line: ned.is/aamp2411bk

AAMP2411BK

Utilização prevista

O AAMP2411BK da Nedis é um pré-amplicador que pode
utilizar para ligar uma mesa giratória (adicional) aos seus
altifalantes.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em
termos de segurança, garantia e funcionamento adequado.

Especicações

Produto Pré-amplicador

Número de artigo AAMP2411BK

Impedância de entrada 47 KΩ / 220 pf

Resposta de desvio RIAA ± 0,5 dB

DHT < 0,5 %

Sensibilidade de entrada 3.0 mV

Margem de sobrecarga de
entrada

Saída nominal 300 mV

Potência máxima de saída 1,8 V / 1 KHz

Relação sinal / ruído > 85 dB

Impedância de saída 1 KΩ

Ligações Entrada 1 RCA

Entrada de alimentação 12 VDC ; 0,5 A

20 dB

Saída 1 RCA

Peças principais (imagem A)

1 LED indicador de

corrente

2 Interruptor de

alimentação

3 Entrada RCA

4 Saída RCA
5 Roda de suporte
6 Entrada de alimentação
7 Adaptador de corrente

16

Instruções de segurança

AVISO

-

• Certique-se de que leu e compreendeu as instruções deste
documento na íntegra antes de instalar ou utilizar o produto.
Guarde a embalagem e este documento para referência
futura.

• Utilize o produto apenas conforme descrito neste
documento.

• Não utilize o produto caso uma peça esteja danicada ou
defeituosa. Substitua imediatamente um produto danicado
ou defeituoso.

• Não deixe cair o produto e evite impactos.

• Este produto pode ser reparado apenas por um técnico

qualicado para manutenção a m de reduzir o risco de
choque elétrico.

• Não exponha o produto à água ou humidade.

Utilização da roda de suporte

• Verique se a sua mesa giratória tem um amplicador

integrado.

Se tiver um amplicador integrado, não tem de utilizar a roda
de suporte A
desligue o seu amplicador integrado.
Siga estes passos para efetuar a ligação à terra:

1. Rode A

2. Insira um cabo de ligação à terra (não incluído) da sua mesa

3. Rode A

5

, mas se quiser utilizar o pré-amplicador,

Não utilize quaisquer ferramentas.

-

5

no sentido anti-horário.

giratória em A

lugar.

5

.

5

no sentido horário para xar A5 novamente no

Ligar o produto

Certique-se de que todos os dispositivos estão desligados

4

antes de ligar o produto.

1. Ligue uma mesa giratória à entrada RCA A

cabo RCA duplo (não incluído).

2. Ligue os altifalantes à saída RCA A

RCA duplo (não incluído).

3. Ligue o adaptador de alimentação A

de alimentação A

4. Ligue o adaptador de alimentação a uma tomada elétrica.

6

.

3

utilizando um

4

utilizando um cabo

7

na entrada da fonte

Utilização do produto

• Utilize o interruptor de alimentação A 2 para ligar ou

desligar o produto.

O LED indicador de potência correspondente A

17

1

acende.

Snabbstartsguide

e

Förförstärkare

För ytterligare information, se den utökade
manualen online: ned.is/aamp2411bk

AAMP2411BK

Avsedd användning

Nedis AAMP2411BK är en förförstärkare som du kan använda
för att ansluta en (extra) skivspelare till dina högtalare.
Denna produkt är endast avsedd för användning inomhus.
Produkten är inte avsedd för yrkesmässig användning.
Modiering av produkten kan medföra konsekvenser för
säkerhet, garanti och korrekt funktion.

Specikationer

Produkt Förförstärkare

Artikelnummer AAMP2411BK

Ingångsimpedans 47 KΩ / 220 pf

RIAA avvikelsereaktion ± 0,5 dB

THD < 0,5 %

Ingångskänslighet 3.0 mV

Överbelastningsmarginal för
ingång

Nominell utgång 300 mV

Max uteekt 1,8 V / 1 KHz

Signal/brusförhållande > 85 dB

Ut-impedans 1 KΩ

Anslutningar 1 RCA-ingång

Kraftingång 12 VDC ; 0,5 A

20 dB

1 RCA-utgång

Huvuddelar (bild A)

1 LED-strömindikator
2 Strömbrytare
3 RCA-ingång
4 RCA-utgång

5 Jordningshjul
6 Kraftingång
7 Nätadapter

18

Säkerhetsanvisningar

VARNING

-

• Säkerställ att du har läst och förstått alla instruktioner i detta
dokument innan du installerar och använder produkten.
Behåll förpackningen och detta dokument som framtida
referens.

• Använd produkten endast enligt anvisningarna i detta
dokument.

• Använd inte produkten om en del är skadad eller defekt. Byt
omedelbart ut en skadad eller defekt produkt.

• Tappa inte produkten och skydda den mot slag.

• Denna produkt får, för att minska risken för elchock, endast

servas av en kvalicerad underhållstekniker.

• Exponera inte produkten till vatten eller fukt.

Använda jordningshjulet

• Kontrollera om din skivspelare har en inbyggd förstärkare.

Om du har en inbyggd förstärkare behöver du inte använda
jordningshjulet A
stänger du av din inbyggda förstärkare.
Följ dessa steg för att jorda jordledaren:

Använd inga verktyg.

-

1. Vrid A

2. Sätt i en jordningskabel (medföljer ej) från din skivspelare till

5

A

3. Vrid A

5

, men om du vill använda förförstärkaren

5

moturs.

.

5

medurs för att sätta fast A5 på sin plats.

Att ansluta produkten

Säkerställ att enheterna är avstängda innan produkten

4

ansluts.

1. Koppla in en skivspelare i RCA-ingången A

dubbel RCA-kabel (medföljer ej).

2. Koppla in högtalarna i RCA-utgången A

RCA-kabel (medföljer ej).

3. Anslut kraftadaptern A

4. Anslut nätadaptern till ett eluttag.

7

till kraftintaget A6.

3

med en

4

med en dubbel

Att använda produkten

• Tryck på strömbrytaren A 2 för att sätta på eller stänga av

produkten.

Kraftindikerings-LED-lampan A

1

tänds.

19

Pika-aloitusopas

g

Esivahvistin

Katso tarkemmat tiedot käyttöoppaan laajemmasta
verkkoversiosta: ned.is/aamp2411bk

AAMP2411BK

Käyttötarkoitus

Nedis AAMP2411BK on esivahvistin, jolla voit yhdistää (lisä-)
levysoittimen kauittimiisi.
Tuote on tarkoitettu vain sisäkäyttöön.
Tuotetta ei ole tarkoitettu ammattikäyttöön.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen,
takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Esivahvistin

Tuotenro AAMP2411BK

Tuloimpedanssi 47 KΩ / 220 pf

RIAA-korjaus ± 0,5 dB

Harmoninen kokonaissärö (THD) < 0,5 %

Tuloherkkyys 3.0 mV

Tulon ylikuormitusmarginaali 20 dB

Nimellislähtö 300 mV

Enimmäislähtöteho 1,8 V / 1 KHz

Signaali-/kohinasuhde > 85 dB

Lähtöimpedanssi 1 kΩ

Liitännät 1 RCA-tulo

Ottoteho 12 VDC ; 0,5 A

1 RCA-lähtö

Tärkeimmät osat (kuva A)

1 Virran LED-merkkivalo
2 Virtakytkin
3 RCA-tulo
4 RCA-lähtö

5 Maadoituspyörä
6 Ottoteho
7 Virtasovitin

20

Turvallisuusohjeet

VAROITUS

-

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän
asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat
tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja
tulevaa tarvetta varten.

• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.

• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai

viallinen. Vaihda vahingoittunut tai viallinen tuote
välittömästi.

• Varo pudottamasta ja tönäisemästä tuotetta.

• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun

vaaran vähentämiseksi.

• Älä altista tuotetta vedelle tai kosteudelle.

Maadoituspyörän käyttäminen

• Tarkista, onko levysoittimessa sisäänrakennettu vahvistin.

Jos levysoittimessa on sisäänrakennettu vahvistin, sinun ei
tarvitse käyttää maadoituspyörää A
esivahvistinta, kytke sisäänrakennettu vahvistin pois päältä.
Kytke maahan seuraavasti:

Älä käytä mitään työkaluja.

-

1. Käännä maadoituspyörää A

2. Liitä maadoitusjohto (ei sisälly toimitukseen)

levysoittimestasi maadoituspyörään A

3. Käännä maadoituspyörää A

maadoituspyörän A

5

5

, mutta jos haluat käyttää

5

vastapäivään.

5

5

takaisin paikalleen.

.

myötäpäivään kiinnittääksesi

Tuotteen yhdistäminen

Varmista ennen tuotteen yhdistämistä, että kaikki laitteet

4

on kytketty pois päältä.

1. Liitä levysoitin RCA-tuloon A

sisälly toimitukseen).

2. Liitä kaiuttimet RCA-lähtöön A

sisälly toimitukseen).

3. Liitä virtasovitin A

4. Kytke verkkovirta-adapteri pistorasiaan.

3

7

virtatuloon A6.

RCA-kaksoiskaapelilla (ei

4

RCA-kaksoiskaapelilla (ei

Tuotteen käyttäminen

• Käytä virtakytkintä A 2 kytkeäksesi tuotteen päälle tai pois.

Virran LED-merkkivalo A

1

syttyy.

21

Hurtigguide

f

Forforsterker

For mer informasjon, se den fullstendige
bruksanvisningen på nett: ned.is/aamp2411bk

AAMP2411BK

Tiltenkt bruk

Nedis AAMP2411BK er en forforsterker som du kan bruke til å
koble til en (ekstra) platespiller til høyttalerne dine.
Produkter er bare tiltenkt innendørs bruk.
Produktet er ikke tiltenkt profesjonell bruk.
Eventuelle modikasjoner av produktet kan ha konsekvenser
for sikkerhet, garanti og funksjon.

Spesikasjoner

Produkt Forforsterker

Artikkelnummer AAMP2411BK

Inngangsimpedans 47 KΩ / 220 pf

RIAA-avviksrespons ± 0,5 dB

THD < 0,5 %

Inngangssensitivitet 3.0 mV

Inngangsoverbelastningsmargin 20 dB

Nominell utgangseekt 300 mV

Maksimal utgangseekt 1,8 V / 1 KHz

Signal-til-støy-forhold > 85 dB

Utgangsimpedans 1 KΩ

Tilkoblinger 1 RCA-inngang

Strøminngang 12 VDC ; 0,5 A

1 RCA-utgang

Hoveddeler (bilde A)

1 Strømindikatorlys
2 Strømbryter
3 RCA-inngang
4 RCA-utgang
5 Baseplate

6 Strøminngang
7 Strømadapter

22

Sikkerhetsinstruksjoner

ADVARSEL

-

• Sørg for at du har lest og forstått instruksjonene i dette
dokumentet før du installerer eller bruker produktet. Ta vare
på emballasjen og dette dokumentet for fremtidig referanse.

• Produktet skal kun brukes som beskrevet i dette dokumentet.

• Ikke bruk produktet hvis det er skadet eller defekt. Bytt ut et

skadet eller defekt produkt med det samme.

• Ikke mist produktet, og forhindre at det slås borti andre
gjenstander.

• Dette produktet skal kun håndteres av en kvalisert tekniker
for vedlikehold for å redusere risikoen for elektrisk støt.

• Ikke utsett produktet for vann eller fuktighet.

Bruk av baseplaten

• Sjekk om platespilleren har en innebygd forsterker.

Hvis den har en innebygd forsterker, trenger du ikke å bruke
baseplaten A
slå av den innebygde forsterkeren.
Følg disse trinnene for å koble jordingen til jordledningen:

1. Snu A

2. Før inn en jordkabel (ikke inkludert) fra platespilleren og inn

3. Snu A

5

, men hvis du vil bruke forforsterkeren, må du

Ikke bruk verktøy.

-

5

mot klokken.

5

i A

.

5

med klokken for å sette A5 tilbake på plass.

Tilkobling av produktet

Sørg for at alle enhetene er slått av før du kobler til

4

produktet.

1. Koble en platespiller til RCA-inngangen A

RCA-tvillingkabel (ikke inkludert).

2. Koble høyttalerne til RCA-utgangen A

RCA-tvillingkabel (ikke inkludert).

3. Sett strømadapteren A

4. Plugg strømadapteren inn i en stikkontakt.

7

inn i strøminngangen A6.

3

ved hjelp av en

4

ved hjelp av en

Bruk av produktet

• Bruk strømbryteren A 2 til å slå produktet på eller av.

Strømindikatorlyset A

1

tennes.

23

Vejledning til hurtig start

2

Forforstærker

Yderligere oplysninger ndes i den udvidede
manual online: ned.is/aamp2411bk

AAMP2411BK

Tilsigtet brug

Nedis AAMP2411BK er en forforstærker, som du kan bruge til at
forbinde en (ekstra) pladespiller til dine højtalere.
Produktet er kun beregnet til indendørs brug.
Dette produkt er ikke beregnet til professionel brug.
Enhver modicering af produktet kan have konsekvenser for
sikkerhed, garanti og korrekt funktion.

Specikationer

Produkt Forforstærker

Varenummer AAMP2411BK

Inputimpedans 47 KΩ / 220 pf

RIAA-afvigelsesrespons ± 0,5 dB

THD < 0,5 %

Input-sensitivitet 3.0 mV

Input overbelastningsmargen 20 dB

Nominelt output 300 mV

Maksimal udgangsstrøm 1,8 V / 1 KHz

Signal / støj ratio > 85 dB

Output impedans 1 KΩ

Forbindelser 1 RCA input

Strøminput 12 VDC ; 0,5 A

1 RCA output

Hoveddele (billede A)

1 Strømindikator LED
2 Strømknap
3 RCA input
4 RCA output

5 Drejehjul
6 Strøminput
7 Strømadapter

24

Sikkerhedsinstruktioner

ADVARSEL

-

• Sørg for, at du har læst og forstået instruktionerne i dette
dokument fuldt ud, før du installerer eller bruger produktet.
Gem emballagen og dette dokument, så det sidenhen kan
læses.

• Anvend kun produktet som beskrevet i denne vejledning.

• Brug ikke produktet, hvis det er skadet eller defekt. Udskift

straks et skadet eller defekt produkt.

• Tab ikke produktet og undgå at støde det.

• Dette produkt må kun vedligeholdes af en kvaliceret

tekniker pga. risikoen for elektrisk stød.

• Udsæt ikke produktet for vand eller fugt.

Brug af drejehjulet

• Tjek om din pladespiller har en indbygget forstærker.

Hvis du har en indbygget forstærker, behøver du ikke bruge
drejepladen A
du slukke den indbyggede forstærker.
Følg disse trin for at etablere jordforbindelse:

1. Drej A

2. Sæt et jordingskabel (medfølger ikke) fra din pladespiller ind

3. Drej A

5

, men hvis du vil bruge forforstærkeren, ska l

Brug ikke noget værktøj.

-

5

mod uret.

5

i A

.

5

med uret for at sætte A5 tilbage på plads.

Tilslutning af produktet

Sørg for, at alle enheder er slukkede, før produktet

4

tilsluttes.

1. Sæt pladespilleren til RCA input A

kabel (medfølger ikke).

2. Sæt højtalere til RCA output A

(medfølger ikke).

3. Slut strømadapteren A

4. Sæt strømadapteren i en stikkontakt.

3

med et dobbelt RCA-

4

med et dobbelt RCA-kabel

7

til strømindgangen A6.

Brug af produktet

• Brug på strøm-knappen A 2 til at tænde eller slukke for

produktet.

Strømindikator-LED'en A

1

lyser.

25

Gyors beüzemelési útmutató

k

Előerősítő

További információért lásd a bővített online
kézikönyvet: ned.is/aamp2411bk

AAMP2411BK

Tervezett felhasználás

A Nedis AAMP2411BK egy előerősítő, amellyel (extra)
keverőpultot csatlakoztathat a hangszóróihoz.
A termék beltéri használatra készült.
A termék nem professzionális használatra készült.
A termék bármilyen módosítása befolyásolhatja a biztonságot,
a jótállást és a megfelelő működést.

Műszaki adatok

Termék Előerősítő

Cikkszám AAMP2411BK

Bemeneti impedancia 47 KΩ / 220 pf

RIAA eltérés válasz ± 0,5 dB

THD < 0,5 %

Bemeneti érzékenység 3.0 mV

Bemeneti túlterhelési szint 20 dB

Névleges kimenet 300 mV

Maximális kimenő teljesítmény 1,8 V / 1 KHz

Jel–zaj viszony > 85 dB

Kimeneti impedancia 1 KΩ

Csatlakoztathatóság 1 RCA bement

Tápbemenet 12 VDC ; 0,5 A

1 RCA kimenet

Fő alkatrészek (A kép)

1 Működésjelző LED
2 Főkapcsoló
3 RCA bemenet
4 RCA kimenet

5 Földelőkerék
6 Tápbemenet
7 Hálózati adapter

26

Biztonsági utasítások

FIGYELMEZTETÉS

-

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt
gyelmesen elolvasta és megértette az ebben a
dokumentumban található információkat. Tartsa meg a
csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon
használja.

• Ne használja a terméket, ha valamelyik része sérült vagy
hibás. A sérült vagy meghibásodott terméket azonnal cserélje
ki.

• Ne ejtse le a terméket és kerülje az ütődést.

• Ezt a terméket csak szakképzett technikus szervizelheti az

áramütés kockázatának csökkentése érdekében.

• Óvja a terméket víztől vagy nedvességtől.

Az alapkerék használata

• Ellenőrizze, hogy a keverőpultnak van-e beépített erősítője.

Ha van beépített erősítő, akkor nem kell használnia a
földelőkereket A
előerősítőt, akkor kapcsolja ki a beépített erősítőt.
A földcsatlakoztatáshoz kövesse az alábbi lépéseket:

Ne használjon szerszámot.

-

1. Forgassa el az A

irányba.

2. Csatlakoztasson egy földelőkábelt kábelt (nem tartozék) a

keverőpultról az A

3. Forgassa el az A

irányba, hogy az A

5

. Ha azonban használni kívánja az

5

részt az óramutató járásával ellentétes

5

részhez.

5

részt az óramutató járásával egyező

5

ismét rögzüljön a helyén.

A termék csatlakoztatása

A termék csatlakoztatása előtt bizonyosodjon meg arról,

4

hogy minden készülék ki van-e kapcsolva.

1. Csatlakoztasson egy keverőpultot az RCA bemenethez A

egy iker RCA kábellel (nem tartozék).

2. Csatlakoztassa a hangszórókat az RCA kimenethez A

iker RCA kábellel (nem tartozék).

3. Dugja be a tápadaptert A

4. Dugja be a tápadaptert egy hálózati csatlakozóaljzatba.

7

a tápellátás bemenetébe A6.

3

4

egy

A termék használata

• A termék be- és kikapcsolásához használja a tápkapcsolót

2

A

.

Az áramellátást jelző LED A

1

világítani kezd.

27

Przewodnik Szybki start

n

Wzmacniacz wstępny

Więcej informacji znajdziesz w rozszerzonej
instrukcji obsługi online: ned.is/aamp2411bk

AAMP2411BK

Przeznaczenie

Nedis AAMP2411BK to wzmacniacz wstępny, za pomocą
którego można podłączyć do głośników gramofon
(dodatkowy).
Produkt jest przeznaczony wyłącznie do użytku wewnątrz
pomieszczeń.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modykacje produktu mogą mieć wpływ na
bezpieczeństwo, gwarancję i działanie.

Specykacja

Produkt Wzmacniacz wstępny

Numer katalogowy AAMP2411BK

Impedancja wejściowa 47 KΩ / 220 pf

Odpowiedź na odchylenie RIAA ± 0,5 dB

THD < 0,5 %

Czułość wejściowa 3.0 mV

Margines przeciążenia
wejściowego

Nominalna moc wyjściowa 300 mV

Maksymalna moc wyjściowa 1,8 V / 1 KHz

Stosunek sygnał / szum > 85 dB

Impedancja wyjściowa 1 KΩ

Przyłącza 1 Wejście RCA

Pobór mocy 12 VDC ; 0,5 A

20 dB

1 Wyjście RCA

Główne części (rysunek A)

1 LEDowy wskaźnik

zasilania

2 Włącznik zasilania
3 Wejście RCA

28

4 Wyjście RCA
5 Krążek uziemiający
6 Pobór mocy
7 Zasilacz

Instrukcje bezpieczeństwa

OSTRZEŻENIE

-

• Przed zainstalowaniem lub użyciem produktu należy
upewnić się, że instrukcje zawarte w niniejszym dokumencie
zostały w pełni przeczytane i zrozumiane. Opakowanie oraz
niniejszy dokument należy zachować na przyszłość.

• Produktu należy używać wyłącznie w sposób opisany w
niniejszym dokumencie.

• Nie używaj produktu, jeśli jakakolwiek jego część jest
zniszczona lub uszkodzona. Natychmiast wymień uszkodzony
lub wadliwy produkt.

• Nie upuszczaj produktu i unikaj uderzania go.

• Ten produkt może być serwisowany wyłącznie przez

wykwalikowanego serwisanta, aby zmniejszyć ryzyko
porażenia prądem elektrycznym.

• Nie narażaj produktu na działanie wody lub wilgoci.

Korzystanie z krążka uziemiającego

• Sprawdź, czy gramofon ma wbudowany wzmacniacz.

Jeśli masz wbudowany wzmacniacz, nie musisz używać krążka
uziemiającego A
wstępnego, wyłącz wbudowany wzmacniacz.
Wykonaj następujące kroki, aby podłączyć uziemienie:

Nie korzystaj z żadnych narzędzi.

-

1. Przekręć A

2. Poprowadź kabel VGA (brak w zestawie) od gramofonu do

5

A

3. Obróć A

miejscu.

5

, jednak jeśli chcesz użyć wzmacniacza

5

lewoskrętnie.

.

5

prawoskrętnie, aby przymocowaćA5 na

Podłączanie produktu

Przed podłączeniem produktu upewnij się, że wszystkie

4

urządzenia są wyłączone.

1. Podłącz gramofon do wejścia RCA A

podwójnego kabla RCA (brak w zestawie).

2. Podłącz głośniki do wyjścia RCA A

podwójnego kabla RCA (brak w zestawie).

3. Podłącz zasilacz A

4. Podłącz zasilacz do gniazdka elektrycznego.

7

do gniazda zasilania A6.

3

za pomocą

4

za pomocą

Użytkowanie produktu

• Naciśnij przycisk zasilania A 2 , aby włączyć lub wyłączyć

produkt.

Zaświeci się wskaźnik zasilania LED A

1

.

29

Οδηγός γρήγορης εκκίνησης

x

Προενισχυτής

Για περισσότερες πληροφορίες δείτε το εκτενές
online εγχειρίδιο: ned.is/aamp2411bk

AAMP2411BK

Προοριζόμενη χρήση

Το Nedis AAMP2411BK είναι ένας προενισχυτής που μπορείτε
να χρησιμοποιήσετε για να συνδέσετε ένα (επιπλέον) πικάπ στα
ηχεία σας.
Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.
Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική
χρήση.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει
επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή
λειτουργία.

Χαρακτηριστικά

Προϊόν Προενισχυτής

Αριθμός είδους AAMP2411BK

Σύνθετη αντίσταση είσοδος 47 KΩ / 220 pf

RIAA απόκλιση της απόκρισης ± 0,5 dB

THD < 0,5 %

Ευαισθησία εισόδου 3.0 mV

Περιθώριο υπερφόρτισης
εισόδου

Ονομαστική έξοδος 300 mV

Μέγιστη ισχύς εξόδου 1,8 V / 1 KHz

Αναλογία σήματος / θορύβου > 85 dB

Εµπέδηση εξόδου 1 KΩ

Συνδέσεις 1 RCA εισόδου

Ισχύς εισόδου 12 VDC ; 0,5 A

20 dB

1 RCA εξόδου

Κύρια μέρη (εικόνα A)

1 LED ένδειξη ισχύος
2 Διακόπτης ισχύος
3 RCA εισόδου
4 RCA εξόδου

5 Ροδέλα γείωσης
6 Ισχύς εισόδου
7 Φορτιστής

30

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

-

• Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει αυτές τις
οδηγίες πριν εγκαταστήσετε ή χρησιμοποιήσετε το προϊόν.
Κρατήστε τη συσκευασία και το κείμενο για μελλοντική
αναφορά.

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το
έγγραφο.

• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του
έχει ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως ένα
χαλασμένο ή ελαττωματικό προϊόν.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση

του προϊόντος πρέπει να πραγματοποιείται μόνο από
εξουσιοδοτημένο τεχνικό συντήρησης.

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Η ροδέλα γείωσης

• Βεβαιωθείτε ότι το πικάπ σας έχει έναν ενσωματωμένο

ενισχυτή.

Αν έχει έναν ενσωματωμένο ενισχυτή, δεν χρειάζεται να
χρησιμοποιήσετε τη ροδέλα γείωσης A
να χρησιμοποιήσετε τον προενισχυτή, απενεργοποιήστε τον
ενσωματωμένο ενισχυτή.
Ακολουθήστε αυτά τα βήματα για να συνδέσετε τη γείωση:

Μην χρησιμοποιείτε εργαλεία.

-

1. Γυρίστε A

2. Συνδέστε ένα καλώδιο γείωσης (δεν περιλαμβάνεται) από το

3. Γυρίστε A

5

τον μετρητή δεξιόστροφα.

πικάπ σας στο A

5

θέση του.

δεξιόστροφα για να στερεώσετε A5 ξανά στη

5

.

5

, αλλά αν θέλετε

Σύνδεση του προϊόντος

Βεβαιωθείτε ότι όλες οι συσκευές είναι απενεργοποιημένες

4

προτού συνδέσετε το προϊόν.

1. Συνδέσετε ένα πικάπ στην είσοδο RCA A

καλώδιο RCA (δεν περιλαμβάνεται).

2. Συνδέσετε τα ηχεία στην έξοδο RCA A

καλώδιο RCA (δεν περιλαμβάνεται).

3. Συνδέστε το μετασχηματιστή ισχύος A

6

ισχύος A

4. Συνδέστε τον μετασχηματιστή ισχύος σε μία πρίζα ρεύματος.

.

3

με ένα διπλό

4

με ένα διπλό

7

στην είσοδο

Χρήση το προϊόντος

• Πατήστε το κουμπί λειτουργίας A 2 για να ενεργοποιήσετε ή

να απενεργοποιήσετε το προϊόν.

Φωτίζεται η ένδειξη LED ισχύος A

1

.

31

Rýchly návod

1

Predzosilňovač

Viac informácií nájdete v rozšírenom návode
online:ned.is/aamp2411bk

AAMP2411BK

Určené použitie

Nedis AAMP2411BK je predzosilňovač, ktorý je možné použiť na
pripojenie (dodatočného) gramofónu k vašim reproduktorom.
Výrobok je určený len na použitie vo vnútri.
Výrobok nie je určený na profesionálne použitie.
Každá zmena výrobku môže mať následky na bezpečnosť,
záruku a správne fungovanie.

Technické údaje

Produkt Predzosilňovač

Číslo výrobku AAMP2411BK

Vstupná impedancia 47 kΩ / 220 pf

RIAA charakteristika ± 0,5 dB

THD < 0,5 %

Vstupná citlivosť 3.0 mV

Rezerva preťaženia vstupu 20 dB

Menovitý výstup 300 mV

Maximálny výstupný výkon 1,8 V / 1 kHz

Odstup signálu od šumu > 85 dB

Výstupná impedancia 1 kΩ

Pripojenia 1 Vstup RCA

Vstup napájania 12 VDC ; 0,5 A

1 Výstup RCA

Hlavné časti (obrázok A)

1 LED indikátor napájania
2 Vypínač
3 Vstup RCA
4 Výstup RCA

5 Uzemňovacie koliesko
6 Vstup napájania
7 napájací adaptér

32

Bezpečnostné pokyny

VAROVANIE

-

• Pred inštaláciou alebo použitím výrobku si nezabudnite
prečítať a pochopiť všetky pokyny v tomto dokumente.
Uchovajte obal a tento dokument pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto dokumente.

• Výrobok nepoužívajte, ak je jeho časť poškodená alebo

chybná. Poškodený alebo chybný výrobok okamžite vymeňte.

• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.

• Servis tohto výrobku môže vykonávať len kvalikovaný

technik, aby sa znížilo nebezpečenstvo poranenia elektrickým
prúdom.

• Výrobok nevystavujte vode alebo vlhkosti.

Použitie uzemňovacieho kolieska

• Skontrolujte, či váš gramofón má vstavaný zosilňovač.

Ak máte vstavaný zosilňovač, nemusíte používať uzemňovacie

5

koliesko A
vstavaný zosilňovač.
Postupujte podľa týchto krokov na pripojenie kostry k zemi:

1. Otočte A

2. Vložte uzemňovací kábel (nie je súčasťou dodávky) z vášho

3. Otočením A

, ale ak chcete používať predzosilňovač, vypnite

Nepoužívajte žiadne náradie.

-

5

proti smeru hodinových ručičiek.

gramofónu do A

späť na miesto.

5

.

5

v smere hodinových ručičiek upevnite A5

Pripojenie výrobku

Pred pripojením výrobku sa uistite, že sú všetky zariadenia

4

vypnuté.

1. Gramofón pripojte k vstupu RCA A

kábla RCA (nie je súčasťou dodávky).

2. Reproduktory pripojte k výstupu RCA A

párového kábla RCA (nie je súčasťou dodávky).

3. Napájací adaptér A

4. Pripojte napájací adaptér k elektrickej zásuvke.

7

pripojte k napájaciemu vstupu A6.

3

pomocou párového

4

pomocou

Používanie výrobku

• Hlavným vypínačom A 2 zapnete alebo vypnete výrobok.

Rozsvieti sa LED indikátor napájania A

1

.

33

Rychlý návod

l

Předzesilovač

Více informací najdete v rozšířené příručce online:

ned.is/aamp2411bk

AAMP2411BK

Zamýšlené použití

AAMP2411BK značky Nedis je předzesilovač, který lze použít
kpřipojení (dodatečného) gramofonu kvašim reproduktorům.
Tento výrobek je určen výhradně k použití ve vnitřních
prostorách.
Výrobek není určen k profesionálnímu použití.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost,
záruku a správné fungování.

Technické údaje

Produkt Předzesilovač

Číslo položky AAMP2411BK

Vstupní impedance 47kΩ / 220pf

Korekční charakteristika dle RIAA ± 0,5 dB

THD < 0,5 %

Vstupní citlivost 3.0mV

Vstupní mez přetížení 20 dB

Jmenovitý výkon 300mV

Maximální výstupní příkon 1,8V / 1kHz

Odstup signál-šum > 85 dB

Výstupní impedance 1kΩ

Konektory 1 vstup RCA

Napájecí vstup 12 VDC ; 0,5 A

1 výstup RCA

Hlavní části (obrázek A)

1 LED ukazatel napájení
2 Hlavní spínač
3 Vstup RCA
4 Výstup RCA

5 Uzemňovací kolečko
6 Napájecí vstup
7 Napájecí adaptér

34

Bezpečnostní pokyny

VAROVÁNÍ

-

• Před instalací či používáním výrobku si nejprve kompletně
přečtěte pokyny obsažené v tomto dokumentu a ujistěte se,
že jim rozumíte. Tento dokument a balení uschovejte pro
případné budoucí použití.

• Výrobek používejte pouze tak, jak je popsáno v tomto
dokumentu.

• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo
vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.

• Zabraňte pádu výrobku a chraňte jej před nárazy.

• Servisní zásahy na tomto výrobku smí provádět pouze

kvalikovaný technik údržby, sníží se tak riziko úrazu
elektrickým proudem.

• Nevystavujte výrobek působení vody ani vlhkosti.

Použití uzemňovacího kolečka

• Zkontrolujte, že má váš gramofon vestavěný zesilovač.

Máte-li vestavěný zesilovač, není třeba používat uzemňovací

5

kolečko A
vestavěný zesilovač.
Uzemnění zapojte následovně:

1. Otočte A

2. Zapojte zemnicí kabel (není součástí) z gramofonu do A

3. Otočením A

, ale pokud chcete použít předzesilovač, vypněte

Nepoužívejte žádné nástroje.

-

5

proti směru hodinových ručiček.

5

5

A

ve směru hodinových ručiček připevněte

zpět na místo.

5

Připojení výrobku

Před připojením výrobku se ujistěte, že jsou všechna

4

zařízení vypnutá.

1. Zapojte gramofon do vstupu RCA A

dvojlinky (není součástí).

2. Zapojte reproduktory do výstupu RCA A

dvojlinky (není součástí).

3. Napájecí adaptér A

4. Zapojte napájecí adaptér do stěnové zásuvky.

7

zapojte do napájecího vstupu A6.

3

pomocí RCA

4

pomocí RCA

Použití výrobku

• Tlačítkem hlavního vypínače A 2 výrobek zapněte nebo

vypněte.

Rozsvítí se LED ukazatele napájení A

1

.

.

35

Ghid rapid de inițiere

y

Preamplicator

Pentru informații suplimentare, consultați manualul
extins, disponibil online: ned.is/aamp2411bk

AAMP2411BK

Utilizare preconizată

Nedis AAMP2411BK este un preamplicator pe care îl puteți
folosi pentru conectarea pick-up-ului (suplimentar) la difuzoare.
Produsul este destinat exclusiv pentru utilizare în interior.
Produsul nu este destinat utilizării profesionale.
Orice modicare a produsului poate avea consecințe pentru
siguranța, garanția și funcționarea corectă a produsului.

Specicaţii

Produs Preamplicator

Numărul articolului AAMP2411BK

Impedanța de intrare 47 KΩ / 220 pf

Răspuns deviație RIAA ± 0,5 dB

THD < 0,5 %

Sensibilitate intrare 3.0 mV

Marjă de supraîncărcare intrare 20 dB

Ieșire nominală 300 mV

Putere maximă de ieșire 1,8 V / 1 KHz

Raport semnal / zgomot > 85 dB

Impedanță de ieșire 1 KΩ

Conexiuni 1 Intrare RCA

Intrare alimentare electrică 12 VDC ; 0,5 A

1 Ieșire RCA

Piese principale (imagine A)

1 LED indicator de putere
2 Întrerupător
3 Intrare RCA
4 Ieșire RCA

5 Rotiță împământare
6 Intrare alimentare

electrică

7 Adaptor electric

36

Instrucțiuni de siguranță

AVERTISMENT

-

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile
din acest document înainte de a instala sau utiliza produsul.
Păstrați ambalajul și acest document pentru a le consulta
ulterior.

• Folosiți produsul exclusiv conform descrierii din acest
document.

• Nu folosiți produsul dacă o piesă este deteriorată sau defectă.
Înlocuiți imediat produsul deteriorat sau defect.

• Nu lăsați produsul să cadă și evitați ciocnirile elastice.

• Service-ul asupra acestui produs poate  realizat doar de

către un tehnician calicat pentru întreținere, pentru a reduce
riscul de electrocutare.

• Nu expuneți produsul la apă sau umezeală.

Cu ajutorul rotiței de împământare

• Vericați dacă pick-up-ul are un amplicator încorporat.

Dacă are un amplicator încorporat, nu trebuie să folosiți
rotița de împământare A
amplicatorul, opriți amplicatorul încorporat.
Parcurgeți aceste etape pentru conectarea împământării la sol:

Nu folosiți nicio unealtă.

-

5

1. Rotiți A

2. Conectați un cablu de împământare (nu este inclus) de la

pick-up la A

5

3. Rotiți A

poziție.

5

, dar dacă doriți să folosiți pre-

spre stânga.

5

.

spre dreapta pentru blocarea A5 înapoi pe

Conectarea produsului

Vericați dacă toate dispozitivele sunt oprite înainte de

4

conectarea produsului.

1. Conectați pick-up-ul la intrarea RCA A

RCA (nu este inclus).

2. Conectați difuzoarele la ieșirea RCA A

RCA (nu este inclus).

3. Conectați adaptorul de alimentare A

alimentare electrică A

4. Introduceți adaptorul electric într-o priză.

6

.

3

cu un cablu dublu

4

cu un cablu dublu

7

în mufa de

Utilizarea produsului

• Apăsați comutatorul de pornire A 2 pentru pornirea sau

oprirea produsului.

LED-ul indicator de alimentare electrică A

1

se aprinde.

37

Nedis BV

De Tweeling 28, 5215 MC ’s-Hertogenbosch
The Netherlands - [e-mail] D09
