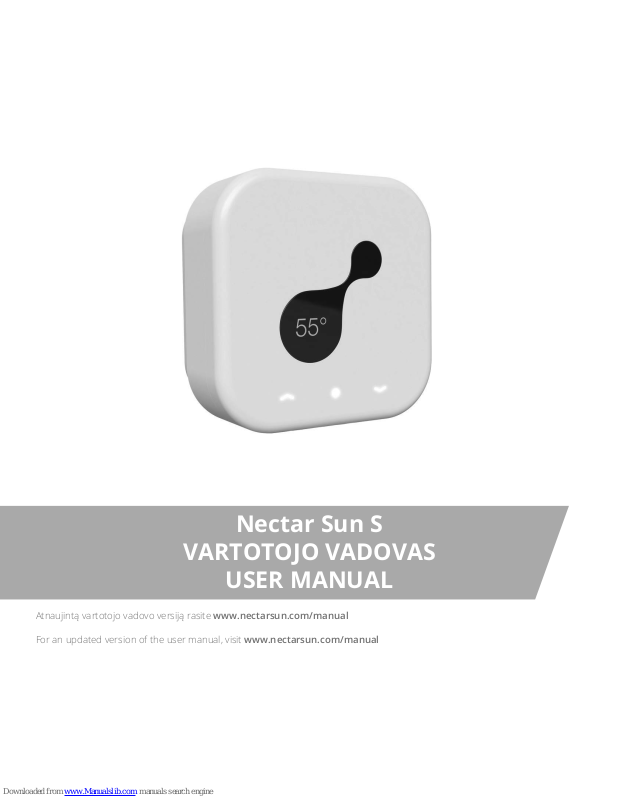

Nectar Sun S

VARTOTOJO VADOVAS

USER MANUAL

Atnaujintą vartotojo vadovo versiją rasite www.nectarsun.com/manual

For an updated version of the user manual, visit www.nectarsun.com/manual

TURINYS

CONTENT

VARTOTOJO VADOVAS

USER MANUAL

1. Rekomendacijos 4

2. Prijungimo schema 5

3. Įrenginio prijungimas

6

4. Vartotojo meniu

7

5. Kaip prijungti prie WiFi ir valdyti per aplikaciją 8

6. Rankiniai nustatymai 10

7. Specikacijos

13

8. ES atitikties deklaracija

14

9. Garantija 15

1. Recommendation 16

2. Connection diagram 17

3. Connecting the device 18

4. User menu 19

5. Connecting to WiFi and controlling via mobile app 20

6. Manual control 22

7. Specications 25

8. EU Declaration of Conformity 26

9. Warranty 27

4

1. Rekomendacijos

Saulės elementai:
Rekomenduojama bendra saulės (PV) modulių galia maksimalios galios taške nuo 1,5 kW iki 2 kW.
Montuodami fotoelektrinę sistemą, įsitikinkite, kad visos fotovoltinės sistemos sudedamosios dalys veikia jų
leidžiamo veikimo diapazone. Turi būti laikomasi visų saulės modulių gamintojo rekomendacijų.
Montuojant saulės elementus rekomenduojama vengti šešėliuotų vietų, nes tai mažina sistemos efektyvumą.

Vandens šildytuvas
Nectar Sun valdiklį galima jungti beveik prie visų rinkoje esančių vandens šildytuvų.
Įsitikinkite, kad jūsų turimas vandens šildytuvas gali veikti su Nectar Sun valdikliu. Tinkamais laikomi tie šildytuvai,
kurie neturi eletroninės valdymo sistemos, o jų šildymo elementas yra nuo 2 iki 2,5 kW.
Prietaisas jungiamas tiesiogiai prie vandens šildytuvo. Nereikia nieko ardyti, nereikia keisti esamos sistemos ar
įsigyti papildomos įrangos, jeigu jūsų turimas vandens šildytuvas veikia su Nectar Sun valdikliu.
Rekomenduojama sumontuoti viršslėgio vožtuvą.
Jei nesate tikri kad jūsų vandens šildytuvas tinkamas veikti su Nectar Sun valdikliu, prašome susisiekti su įrangos
tiekėju.

Sauga:
Visada laikykitės vietinių teisės aktų, montavimo ir prijungimo taisyklių.
Nectar Sun valdiklį leidžiama montuoti tik uždaroje patalpoje. Rekomenduojama oro temparatūra +5 iki - 30 °C.
Vengti tiesioginių saulės spindulių.
Prietaisas skirtas eksploatuoti nedidesniame nei 3400 m aukštyje virš jūros lygio.
Montuojant draudžiama uždengti natūralią įrenginio ventiliaciją
Didžiausia leistina aplinkos santykinė drėgmė - 75 %
Prietaiso montuoti negalima, jei patalpose yra didelis dulkėtumas.
Elektros paskirstymo tinklas turi turėti elementus, skirtus atjunti prietaisą nuo AC ir DC tinklo bei atitikti bendrus
elektros tinklo instaliavimo reikalavimus toje šalyje.
Rekomenduojame įsirengti žaibosaugą ir viršįtampio apsaugą atitinkančią B+C+D kategorijas, taip, kad atitiktų
galiojančius šalies teisės aktus.

Nectar Sun prietaisą leidžiama prijungti tik prie vandens šildytuvo.

Gamintojas neatsako už žalą, atsiradusią dėl netinkamo prietaiso naudojimo ar instaliavimo. Tokiais atvejais
visos pretenzijos dėl garantijos laikomos negaliojančiomis. Tinkamas naudojimas taip pat reiškia susipažinimą
su vartotojo vadovu, taisyklių ir saugos instrukcijų laikymąsi.

5

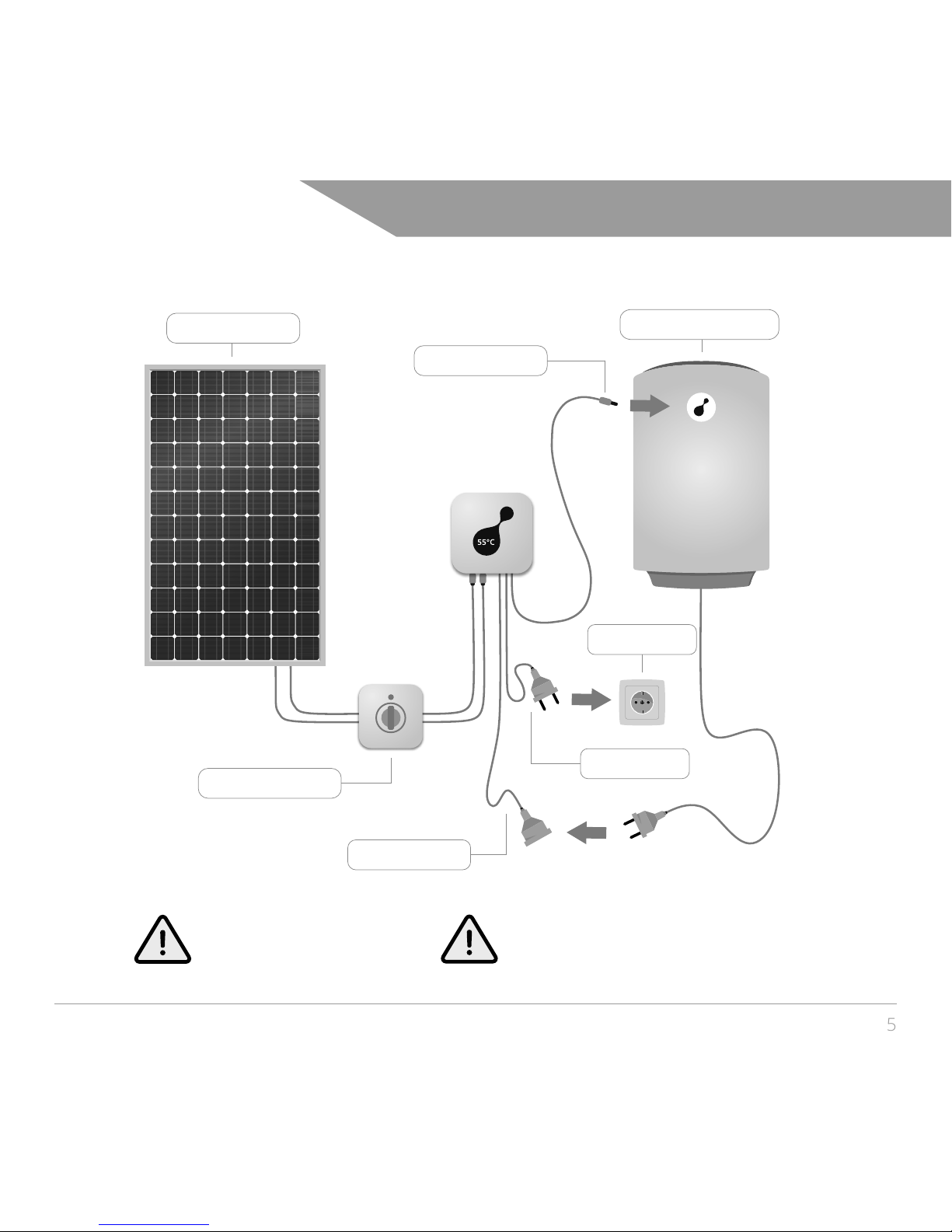

2. Prijungimo schema

Saulės elementai

Termometras

Vandens šildytuvas (boileris)

Rozetė į elektros

tinklą

Kištukas į elektros

tinklą

Lizdas pajungimui

į boilerį

DC jungiklis

(sistemos apsauga)

DĖMESIO! Supainiojus jungčių poliškumą
– prietaisas gali sugesti.

DĖMESIO! Draudžiama Nectar Sun prietaisą ardyti,
vykdyti montavimo ar kitus prijungimo darbus, jei
prietaisas nėra pilnai atjungtas nuo maitinimo šaltinių.

6

3. Įrenginio prijungimas

Prietaisas skirtas tvirtinti ant sienos, vertikalioje pozicijoje, neuždengiant ventiliacijos angų (paliekant laisvą
tarpą, minimaliai 15 cm. iš apačios ir viršaus).

• Pradedant montavimo darbus įsitikinkite, kad Nectar Sun prietaisas nėra prijungtas prie elektros tinklo.

• Įsitikinkite, kad DC jungiklis yra išjungtas.

• Atjunkite vandens šildytuvą nuo 230V elektros tinklo.

• Prijunkite Nectar Sun prie vandens šildytuvo.

• Sumontuokite temperatūros jutiklį. Siekiant gauti tikslesnius temperatūros parodymus, temperatūros matuoklį
patariame montuoti esamo vandens šildytuvo termometro vietoje. Rekomenduojame nustatyti vandens
šildytuvo termostatą maksimalios temperatūros pozicijoje.

• Prie Nectar Sun valdiklio prijunkite PV modulių jungtis.

• Įjunkite prietaisą į įžemintą 230V elektros tinklą su įžeminimo kontaktu.

• Įjunkite DC jungiklį.

DĖMESIO! AUKŠTA ĮTAMPA.
PRIJUNGIMO DARBUS PRIVALO ATLIKTI KVALIFIKUOTAS SPECIALISTAS.

DĖMESIO! Draudžiama Nectar Sun prietaisą ardyti, vykdyti montavimo ar kitus prijungimo darbus, jei
prietaisas yra neišjungtas nėra pilnai atjungtas nuo maitinimo šaltinių.

DĖMESIO! AUKŠTA ĮTAMPA.
PRIJUNGIMO DARBUS PRIVALO ATLIKTI KVALIFIKUOTAS SPECIALISTAS.

DĖMESIO! Draudžiama Nectar Sun prietaisą ardyti, vykdyti montavimo ar kitus prijungimo darbus, jei
prietaisas yra neišjungtas nėra pilnai atjungtas nuo maitinimo šaltinių.

DĖMESIO! Supainiojus jungčių poliškumą – prietaisas gali sugesti.

7

4. Vartotojo meniu

Pirmą kartą įjungus Nectar Sun valdiklį, pirmiausia, reikia pasirinkti įrenginio kalbą, tuomet nustatyti laiką
įrenginio ekrane.
Pastaba: atlikus šiuos veiksmus prietaisas pradeda veikti pagal gamyklinius nustatymus. Jei norite nustatyti
asmeninius nustatymus, prašome pasirinkti:

• norite prijungti prietaisą prie WiFi ir valdyti per mobiliąją aplikaciją: tolimesnės prijungimo nuorodos pateikiamos
skiltyje „Kaip prijungti prie WiFi ir valdyti per aplikaciją”;

• norite valdyti prietaisą rankiniu būdu: tolimesnės prijungimo nuorodos pateikiamos skiltyje „Rankinis valdymas“.

Pastaba: : įjungus prietaisą 30 min. laikotarpyje yra aktyvuota susiejimo su WiFi funkcija. Jei norėsite įrenginį prie
WiFi prijungti vėliau, prašome žiūrėti skyrių „Rankinis valdymas“.

Gamykliniai nustatymai (Auto) ir rekomendacijos:
Vandens temperatūra palaikoma atsižvelgiant į dienos / nakties temperatūros ir laiko nustatymus (žr. Rankiniai
nustatymus). Tuo atveju, jei dienos/nakties temperatūra ir laikas nėra pasirenkami, naudojami gamykliniai
duomenys, atitinkamai: dienos temp. yra +55°C; nakties temp. yra +40°C, diena prasideda 6 ryto, o naktis – 23
val. Įrenginys naudoja elektros energiją iš tinklo, jei temperatūrai padidinti neužtenka saulės energijos.

Maksimali rekomenduojama temparatūra yra +75°C. Pasirinkus šį nustatymą, didžiausia temperatūra gali būti
+75°C (didžiausią temperatūrą galite keisti nustatymuose). Pasiekęs šią temperatūrą, prietaisas išsijungia ir
pradeda vėl naudoti energiją, kai vandens temperatūra sumažėja 5°C, t. y. pasiekia 70°C.

Ką daryti jei norite pakeisti WiFi slaptažodį?
Mobiliojoje aplikacijoje pasirinkite „Settings > Reset device > Reset“.
Atstatykite gamyklinius nustatymus eidami į „Nustatymai > panaikinti nustatymus>taip“.

8

Kaip parsisiųsti mobiliąją aplikaciją?
Aplikacijas galite rasti vadovaudamiesi nurodytomis nuorodomis:

Android įrenginiams http://nectarsun.com/android
iPhone įrenginiams http://nectarsun.com/ios

Taip pat galite mobiliajame telefone arba planšetiniame kompiuteryje atidaryti mobiliųjų aplikacijų parduotuvę
(Apple įrenginiuose – „App Store“, Android įrenginiuose – „Play Store“). Paieškos laukelyje įveskite užklausą
„Nectar Sun“, paspauskite „ieškoti“.

Kaip prijungti WiFi?

Pastaba: : įjungus prietaisą 30 min. laikotarpyje yra aktyvuota susiejimo su WiFi funkcija. Jei norėsite įrenginį prie
WiFi prijungti vėliau, prašome eiti į „Rankinis valdymas “.

Pastabos:

5. Kaip prijungti prie WiFi ir valdyti per aplikaciją

Valdymo mygtukas skirtas pereiti prie kito meniu punkto.

Valdymo mygtukas skirtas grįžti prie ankstesnio meniu punkto.

Norėdami pasirinkti nustatymą, spauskite šį mygtuką.

Ekrano pasirinktys ir paaiškinimai

Ekranas

Temperatūra

Paaišikinimas

Pagrindinis ekranas, kuriame

rodoma vandens temperatūra.

9

Ekrano pasirinktys ir paaiškinimai

Ekranas

Būsena

Energijos vartojimas

Nustatymai

Paaišikinimas

Rodoma vandens teperatūra,

WiFi statusas,

naudojamos energijos galia.

Prijungtas arba

neprijungtas prie WiFi

Šiandien XX kWh

Iš viso XXX kWh

Grįžti

Pasirinkti kalbą

Panaikinti

nustatymus

Tinklas/Saulė/Neutralus

Tinklas – rodo, kad energija

naudojama iš tinklo;

Saulė – rodo, kad energija

naudojama iš saulės;

Neutralus – rodo, kad energija

nenaudojama.

Šiandien – rodo per dieną, nuo

paskutinio įjungimo, iš saulės

sugeneruotą energijos kiekį

(kWh);

Iš viso – rodo iš saulės

sugeneruotą energijos kiekį per

visą vartojimo laiką (kWh, MWh).

Paspauskite, norėdami pasirinkti

nustatymus

Pasirinkite, jei norite grįžti į

pagrindinį meniu.

Pasirinkite įrenginio kalbą

Grąžina į gamyklinius

nustatymus.

5. Kaip prijungti prie WiFi ir valdyti per aplikaciją

taip ne

10

Pastabos:

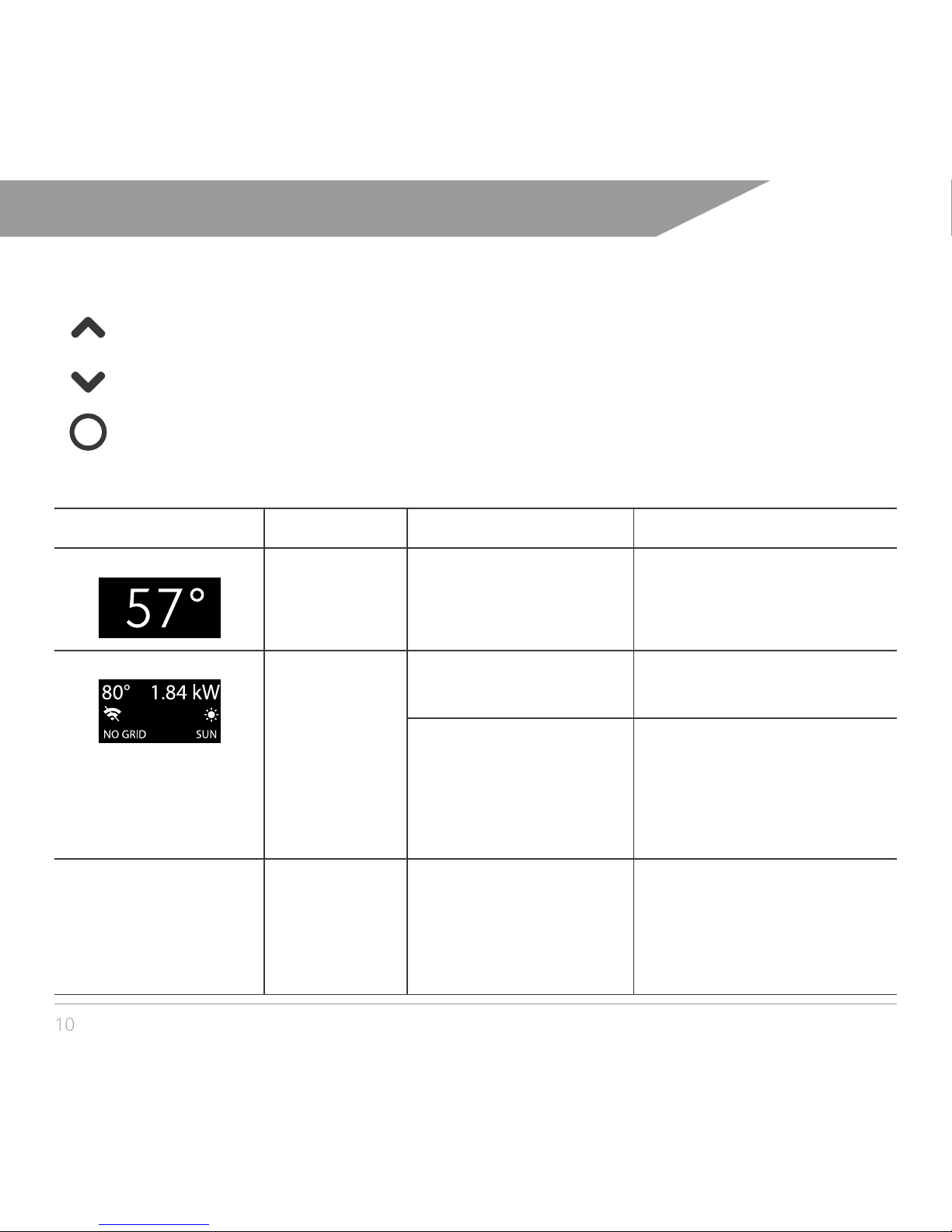

6. Rankiniai nustatymai

Valdymo mygtukas skirtas pereiti prie kito meniu punkto.

Valdymo mygtukas skirtas grįžti prie ankstesnio meniu punkto.

Norėdami pasirinkti nustatymą, spauskite šį mygtuką.

Ekrano pasirinktys ir paaiškinimai

Ekranas

Temperatūra

Meniu punktas Tekstas

Pasirinkta būsena

Energijos vartojimas

Paaišikinimas

Pagrindinis ekranas, kuriame

rodoma vandens temperatūra.

Rodo pasirinktą režimą.

Režimų aprašymai pateikiami

toliau.

Auto/Išvykus/Be el.

Tinklo/Padidinti temp.

Šiandien XX kWh

Iš viso XXX kWh

Tinklas/Saulė/Neutralus

Tinklas – rodo, kad energija

naudojama iš tinklo;

Saulė – rodo, kad energija

naudojama iš saulės;

Neutralus – rodo, kad energija

nenaudojama

Šiandien – rodo per dieną, nuo

paskutinio įjungimo, iš saulės

sugeneruotą energijos kiekį

(kWh); Iš viso – rodo iš saulės

sugeneruotą energijos kiekį per

visą vartojimo laiką (kWh, MWh).

11

6. Rankiniai nustatymai

Ekrano pasirinktys ir paaiškinimai

Ekranas

Nustatymai

Režimas

Meniu punktas

Išvykus

Be elektros tinklo

Padidinti

temperatūrą

Dienos

temperatūra

Tekstas Paaišikinimas

Paspauskite, norėdami pasirinkti

nustatymus.

Paspauskite, norėdami pasirinkti

režimą.

Išvykus, režimas palaiko

minimalią vandens temperatūrą

+10°C.

Režimu „Be elektros iš tinklo”

naudojama tik saulės energija.

Tinklas niekada neįjungiamas.

Tuo atveju, jei saulė nešviečia

vandens temperatūra gali

nukristi iki 0°C.

Šis režimas padidina vandens

temperatūrą iki +70°C. Naudoja

energiją iš elektros tinklo.

Nustatykite minimalią dienos

temperatūrą.

Temperatūrai nukritus žemiau

nustatytos ribos, įsijungia

šildymas iš tinklo.

12

6. Rankiniai nustatymai

Ekrano pasirinktys ir paaiškinimai

Nakties

temperatūra

Didžiausia

temperatūra

Dienos pradžia

Nakties pradžia

Laikas

Susieti

Tekstas

Aktyvuoti

taip

taip

ne

ne

Nustatykite minimalią dienos

vandens temperatūrą.

Temperatūrai nukritus žemiau

nustatytos ribos, įsijungia

šildymas iš tinklo.

Automatinis didžiausios

temperatūros nustatymas yra

+75 °C. Valdymo mygtukais

temperatūra gali būti keičiama.

Šildymui naudojant saulės

energiją, prietaisas išsijungia,

kai yra pasiekiama nustatyta

didžiausia temperatūra.

Nustatykite savo dienos pradžią,

pvz., 7:30.

Nustatykite savo nakties pradžią,

pvz., 22:30.

Nustatykite laiką.

Jei norite prisijungti prie WiFi,

pasirinkite taip. Jei nenorite – ne.

Grįžti

Pasirinkite, jei norite grįžti į

pagrindinį meniu.

Panaikinti

nustatymus

Grąžina į gamyklinius

nustatymus.

Pasirinkti kalbą Pasirinkite įrenginio kalbą

13

BENDRIEJI ELEKTROS DUOMENYS, AC
Maitinimo įtampa 110–240V/50–60Hz
Maksimali srovė 16 A
Apsauga nuo viršįtampių

yra

BENDRIEJI FOTOVOLTINĖS ELEKTROS DUOMENYS, DC
Rekomenduojama didžiausia PV galia

1500–2000 Wp

Didžiausia DC srovė

9 A

MPPT ribos

100–230 V

Didžiausia DC įtampa

350 V

Didžiausias efektyvumas

> 99 %

VANDENS ŠILDYTUVAS
Rekomenduojamas šildymo elementas

2–2,5KW

APLINKOS IR MECHANINĖS SĄLYGOS
Vėdinimas

Natūrali konvekcija

Aplinkos temperatūra

+5 – +30 C

Didžiausia aplinkos santykinė drėgmė

75 %

DC jungtys

MC4

Ekranas

OLed

Valdymas

3 sensoriniai mygtukai

Temperatūros jutiklis

skaitmeninis

Didžiausia šildomo vandens temperatūra

90 °C

Apsaugos lygis

IP20

Matmenys

150 x 150 x 83

Svoris

1,5 kg

EMC klasė

B

Sertikatai

CE, IEC

Garantija

3 metai

7. Specikacijos

14

8. ES atitikties deklaracija

Gamintojas UAB „Super Solem“

Saulėtekio al. 15, LT-10224 Vilnius, Lietuva

Gaminys fotovoltinis vandens šildymo valdiklis
Nectar Sun S

Deklaruojame,

kad pirmiau minėtas gaminys testuotas pagal Europos direktyvą 2006/95/EB ir 2004/108/EB ir

atitinka standartus:

Minėtas gaminys yra ženklinamas CE ženklu.

Savavališki prietaiso pakeitimai, prieštaraujantys nurodytiems standartams, panaikina gaminio atitikties
deklaracijos galiojimą.

2006/95/EB
Direktyva dėl valstybių narių įstatymų, susijusių su
elektrotechniniais gaminiais, skirtais naudoti tam
tikrose įtampos ribose, suderinimo

2004/108/EB
Direktyva dėl valstybių narių įstatymų, susijusių su
elektromagnetiniu suderinamumu, suderinimo

Įrenginio saugos:
IEC 60950-1:2005, MOD
IEC 60950-1:2005/A1:2009,MOD

Elektromagnetiniai trikdžiai:
EN 55011:2009
EN 55011:2009/A1:2010
EN 61000-3-2:2014*

Elektromagnetinis atsparumas:
EN 61000-6-1:007
EN 61000-4-2:2009

15

Kiekvienam naujam Nectar Sun valdikliui yra suteikiama visapusiška garantija. Standartinė prietaiso garantija
yra 3 metai nuo pirkimo datos. Norėdami matyti atnaujintą informaciją apie garantiją, užeikite į internetinę
sveitainę www.nectarsun.com/warranty.

Ši garantija nekeičia vartotojo teisių pagal galiojančius įstatymus.

Jei tai neprieštarauja atitinkamiems vietos įstatymams, pakeistos prekės ar jos dalies garantija laikoma
negaliojančia pasibaigus garantiniam laikotarpiui nuo prietaiso įsigijimo datos.

Gamintojui paprašius, vartotojas gali būti įpareigotas pateikti pirkimo kvitą bei kitą dokumentą ar informaciją,
susijusius su pirkimo data ir vieta. Jei informacija nepateikiama arba yra neišsami, Nectar Sun atstovas pasilieka
teisę atsisakyti suteikti garantiją.

Ši garantija negalioja tuo atveju, jei:

- trūkumai yra susiję su normaliu įrangos nusidėvėjimu;

- defektai atsiranda prietaisą naudojant ne pagal paskirtį;

- prietaisas buvo išmontuotas, taisomas, keičiamas ar modikuojamas;

- defektai ir žala atsirado dėl netinkamo bandymo, eksploatavimo, techninės priežiūros, montavimo ar bet kokio
kito pakeitimo;

- defektai ar trūkumai atsirado dėl maisto ar skysčių išsiliejimo, korozijos, rūdžių arba netinkamos įtampos
naudojimo;

- plastiko paviršiaus ir visų kitų išorinių dalių įbrėžimai arba kita žala atsirado dėl įprastinio naudojimo.

Ši garantija negalioja įvykus bet kuriam iš šių įvykių:

- buvo sugadintas ar pašalintas prietaiso serijos numeris arba garantijos antspaudas;

- buvo nesilaikoma vartojimo instrukcijoje nurodytų sąlygų be išankstinio rašytinio Nectar Sun gamintojo sutikimo;

- neturima jokio pirkimo įrodymo.

9. Garantija

16

1. Recommendations

Solar modules:
The recommended maximum total power of PV modules at the maximum power point of 1.5 kW should not
exceed 2 kW.
When installing the photovoltaic system, make sure that all photovoltaic system components are operating
completely within their permitted operating range. Follow all recommendations by the solar module manufacturer.
It is recommended to avoid any shady area when installing solar cells, which will lead to a signicant performance
reduction.

Water heater:
The controller can be connected to most electric water heaters available on the market.
Make sure that your boiler is compatible with the Nectar Sun controller. Suitable heaters do not have an
electrically operated control system and have a heating element from 2 to 2.5 kW.
The device connects directly to the water heater: you do not have to disassemble anything or change the existing
electrical wiring or install additional hardware.
An overpressure valve is recommended.
If you are unsure whether your water heater is suitable for operation with the Nectar Sun controller, please
contact your Nectar Sun supplier.

Safety:
Always observe local regulations, installation and connection rules.
The Nectar Sun controller must only be installed indoors. Recommended indoor air temperature +5 – +30 ° C.
Avoid direct sunlight.
The device must not be installed or operated above an altitude of 11,154 ft. (3,400 m). The maximum permissible
DC voltage of the inverter depends on the altitude above sea level.
Do not cover the natural ventilation.
Maximum humidity of the environment - 75%
Do not install the device in the dusty environment.
The power distribution network must have elements for discharging from AC and DC network and comply with
the general requirements for the installation of the electricity in that country.
We recommend that lightning protection and surge protectors comply with the B + C + D category in order to
comply with applicable national regulations.

No modications are allowed on the device. The Nectar Sun device can only be connected to the water

heater.

The manufacturer is not responsible for any damage resulting from improper use. All warranty claims are
considered void in such cases. Proper use also means having carefully read and following safety rules and
instructions.

17

2. Connection diagram

PV Module

Temperature sensor

Water heater (boiler)

Power outlet

Switch to power

grid

Water heater

connector

DC connector

(system protection)

CAUTION! If the connection polarity is
reversed, damage to the device is
unavoidable.

CAUTION! Do not disassemble, install, or perform other
connection works when Nectar Sun device is not
completely OFF.

18

3. Connecting the device

The device is intended for mounting on a wall in a vertical position without covering ventilation (leaving at least
15 cm from the bottom and the top).

• When installing, make sure the Nectar Sun device is turned o completely.

• Make sure the DC switch is o.

• Unplug the water heater and prepare it for connecting to Nectar Sun.

• Connect Nectar Sun to the water heater (see: “Connection diagram”).

• Connect the temperature sensor. In order to obtain more accurate temperature readings, we recommend
taking them in place of the existing thermometer.

• We recommend setting the water heater thermostat at the maximum temperature position.

• Connect the PV modules to the Nectar Sun controller. Strictly observe the polarity.

• Plug in the Nectar Sun device to a grounded 230V power supply.

• Turn on the DC switch.

CAUTION! HIGH VOLTAGE.
CONNECTIONS SHOULD ONLY BE MADE BY QUALIFIED SPECIALISTS.

CAUTION! Do not disassemble, install, or perform other connections when your Nectar Sun device
is disconnected from 2 power supplies.

CAUTION! HIGH VOLTAGE.
CONNECTIONS SHOULD ONLY BE MADE BY QUALIFIED SPECIALISTS.

CAUTION! Do not disassemble, install, or perform other connections when your Nectar Sun device
is disconnected from 2 power supplies.

CAUTION! If the polarity is reversed, damage to the device is unavoidable.

19

4. User menu

For the Nectar Sun controller to work, rst set up the language and the time on the display.

Note: after this step your Nectar Sun is starting to run default (factory) settings. For custom settings, choose the
following:

• Connect the device to WiFi and control it with the Nectar Sun app. For further instructions please see: Connecting
to WiFi and Controlling via App;

• Control the device manually. For further instructions please see: Manual Control.

Note: 30 min. after switching on the device your Nectar Sun is ready to be paired with WiFi. If you want to pair
the device with WiFi later, please go to “Manual Control.” ”Settings > pair > activate>yes”.

Default settings (Auto) and recommendations:
The water temperature is maintained according to day / night temperature and time settings (see Manual
Settings). If the day / night temperature and time are not set, default settings are used: daytime temperature is
+55°C; night temperature is +40°C, day starts at 6 hrs, night – 23 hrs. The device uses electricity from the grid if
the solar energy is not sucient to increase the temperature.

The recommended maximum temperature is +75°C. Default setting allows the maximum temperature to be +75
°C (you can change the maximum temperature in the settings). When the temperature is reached, the device will
switch o and switch back to PV energy when water temperature drops 5°C (to +70°C).

What should I do to change my WiFi password?
Go to your Nectar Sun mobile app, select „Settings“> „Reset device“> „Reset“.
Reset your factory settings on the device. Go to “Settings> Reset> Reset? >Yes”.

20

Downloading the app
The app is available to download at one of the links below:
For Android: http://nectarsun.com/android
For iPhone: http://nectarsun.com/iphone
You can also go to the app store (iOS App Store or Android Play Store) on your mobile device and enter ‘Nectar
Sun’ in the search eld.

How to connect to WiFi?

Note: 30 min. after switching on the device your Nectar Sun is ready to be paired with WiFi. If you want to pair
the device with WiFi later, please go to “Manual Control. Settings > Pair > activate > yes”.

Note:

5. Connecting to WiFi and controlling via mobile app

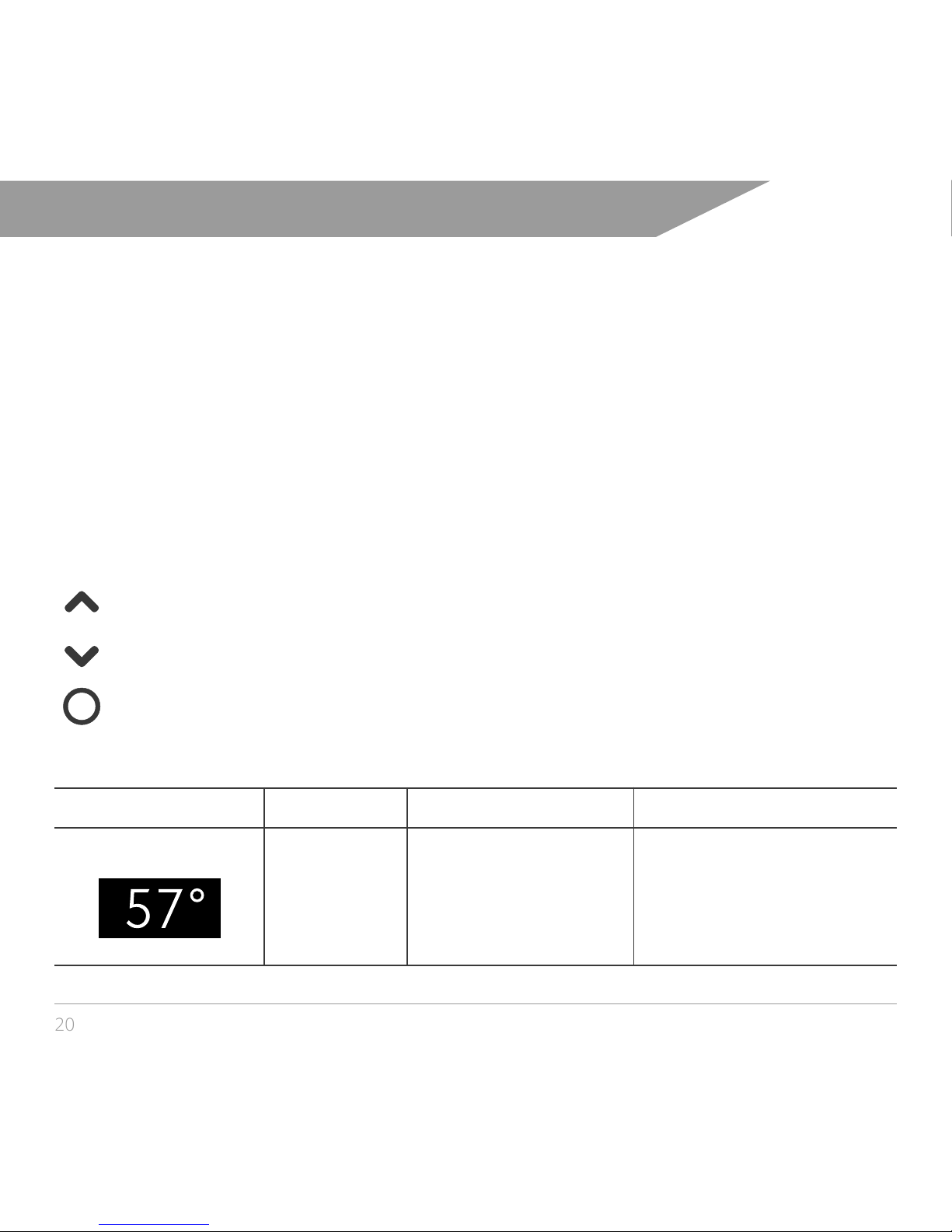

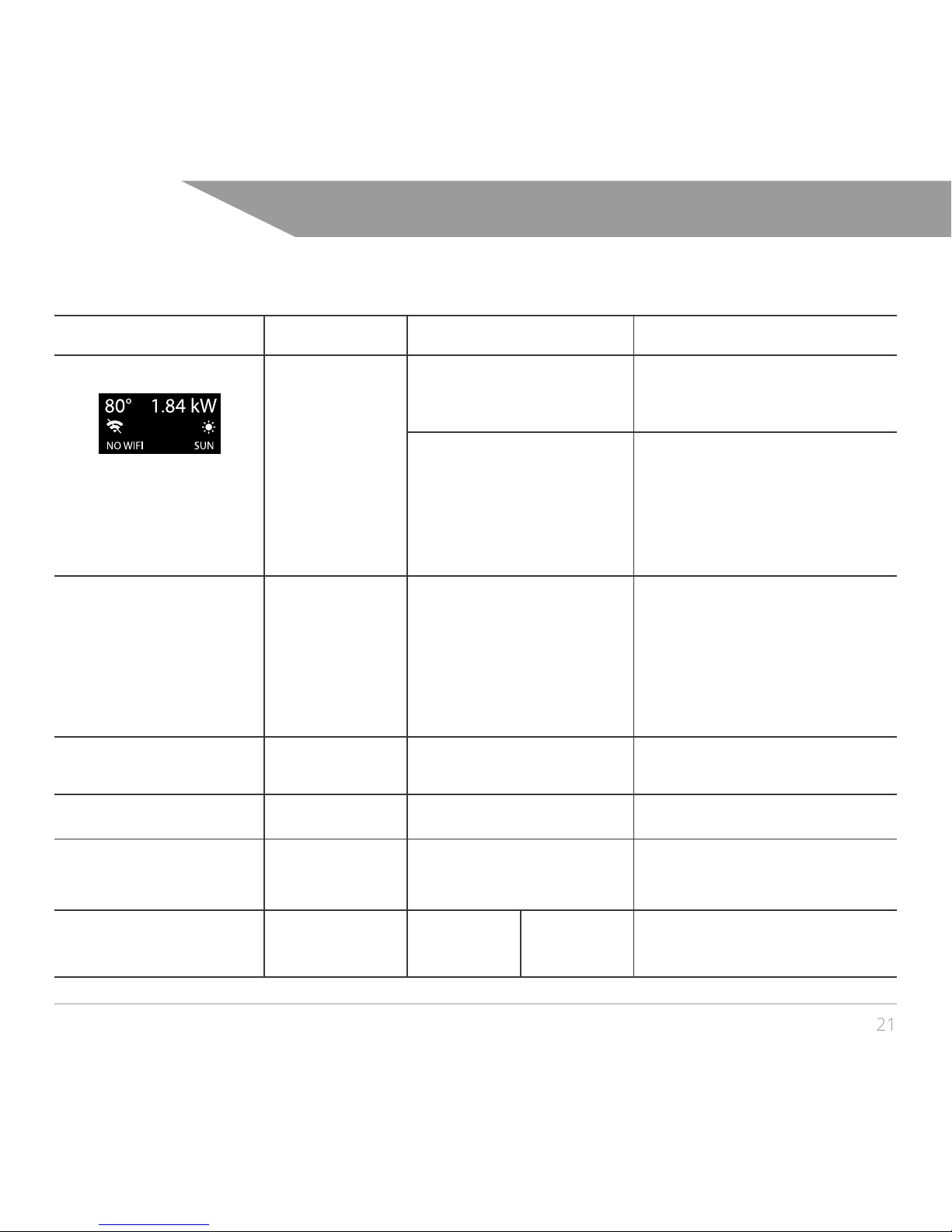

Display options and legend

Display

Temperature

Legend

Main display with current water

temperature

To navigate and go to next menu item.

To navigate and go to previous menu item.

Press to select or confirm.

21

Display options and legend

Display

Active status

Active totals

Settings

Legend

Water temperature and status

(connected or not connected to

network)

Connected/not

connected to WiFi

Today XX kWh
Total XXX kWh

Back

Language

Reset

Grid/Sun/Idle

Grid: shows power from grid, if

in use;

Sun: displays power from PV

elements, if in use;

Idle: no energy being used.

Today: energy count (from PV)

during the day (kWh.), from the

last switch on.
Total: total energy count (from
PV) from start-up (kWh, MWh).

Select to open settings

menu

Go back to main

screen

Set display language

If you want to reset to default

settings, please select ‘yes’, if not,

‘no’.

5. Connecting to WiFi and controlling via mobile app

yes no

22

Note:

6. Manual control

Display options and legend

Display

Temperature

Menu item Text

Active status

Active totals

Legend

Main display with current water

temperature

Shows heating mode status.

Mode descriptions available

below

Auto/Away/No grid/Boost

Today XX kWh
Total XXX kWh

Grid/Sun/Idle

Grid: shows power from grid, if

in use;

Sun: displays power from PV

elements, if in use;

Idle: no energy being

used.

Today: energy count (from PV)

during the day (kWh.), from the

last switch on.

Total: total energy count

(from PV) from start-up

(kWh, MWh).

To navigate and go to next menu item.

To navigate and go to previous menu item.

Press to select or confirm.

23

6. Manual control

Display options and legend

Display

Settings

Mode

Menu item

Away

No grid

Boost

Day temp.

Text Paaišikinimas

Select to open settings menu

Press to choose the

mode

Away mode maintains water

temperature

around +10°C

No grid mode uses only PV

energy. With this mode the

max temperature can be +75°C

(see Settings to adjust the

max temperature). When the

temperature is reached, the

device will switch o and switch

back to PV energy when water

temperature drops 5°C (to

+70°C). When where is no sun,

the device uses zero energy

until it reaches 0°C.

Boosts water temperature to

+70°C. Switches to grid.

Select minimum daily

temperature. Device switches

to the grid, if the temperature

drops below this point.

24

6. Manual control

Display options and legend

Night temp.

Max temp.

Day starts

Night starts

Time

Pair

Pairing active

yes no

Select minimum night-time

temperature.

Device switches to the grid, if the

temperature drops below this

point.

Default maximum temp. is

+75°C. Use navigation buttons

to adjust the temperature.
While heating from PV, the

device will switch o when max.

temperature is reached.

Set the start of your day, e.g.:

7:30

Set the end of your day, e.g.:

22:30

Set current time

If you want to connect to WiFi,

please select ‘yes’, if not, ‘no’.

Back

Return to the main screen

ResetReset

If you want to reset to default

settings, please select ‘yes’, if not,

‘no’.

Language Set display language

25

GENERAL ELECTRICAL PARAMETERS
Voltage range 110–240V/50–60Hz
Max, output current 16 A
Overcurrent protection

yes

GENERAL PV ELECTRICAL PARAMETERS (DC)
Max PV power

1500–2000 Wp

Max. input current

9 A

MTTP range

100–230 V

Max. DC voltage

350 V

Max. Eciency

> 99 %

WATER HEATER
Recommended heating element

2–2,5KW

ENVIRONMENTAL AND MECHANICAL CONDITIONS
Cooling

Natural convection

Operation temperature range

+5 – +30 C

Max. store humidity

75 %

DC connection

MC4

Display

OLed

Controls

3 sensorial buttons

Temperature sensor

digital

Max. heating temperature

90 °C

Degree of protection

IP20

Dimensions (w x h x d), mm

150 x 150 x 83

Weight, kg.

1,5 kg

EMC device class

B

Certication

CE, IEC

Warranty

3 years

7. Specications

26

8. EU Declaration and Conformity

Vendor‘s name: LTD Super Solem

Saulėtekio al. 15, LT-10224 Vilnius, Lithuania

Production description: Photovoltaic water heating controller
Nectar Sun S

We

hereby declare that the device stated above has been tested under EU Directive No 2006/95/EC and Directive

No 2004/108/EC and conforms to the following standards:

The device mentioned above therefore bears a CE label.

Any unauthorized modications of the device contrary to the standards stated above shall render this Declaration
of Conformity null and void.

2006/95/EB
Directive relating to electrical
equipment designed for use
within specic voltage limits

2004/108/EB
Directive relating to electromagnetic
compatibility

Device safety:
IEC 60950-1:2005, MOD
IEC 60950-1:2005/A1:2009,MOD

Electromagnetic disturbances:
EN 55011:2009
EN 55011:2009/A1:2010
EN 61000-3-2:2014*

Electromagnetic resistance:
EN 61000-6-1:007
EN 61000-4-2:2009

27

Every new Nectar Sun device is covered by a comprehensive warranty. The standard warranty for the device is
3 years from the date of purchase. To view updated warranty information, go to the website: www.nectarsun.
com/warranty.
This warranty does not aect or replace the consumer‘s legal rights under applicable laws.
Unless contrary to the respective local law, the warranty in respect of a repaired or replaced product/part shall
be considered void upon expiry of the warranty period from the date of purchase.

The manufacturer may request the consumer to provide the purchase receipt or other documentation or
information in respect of the date and place of purchase. If no information is presented or if it is incomplete,
Nectar Sun’s representative reserves the right to refuse warranty service.

This warranty does not cover damage resulting from:

- Normal wear and tear of the equipment.

- Defects due to the equipment not being used for its intended function.

- Any unauthorised disassembly, repair, alteration, or modication.

- Defects and damage due to improper testing, operation, maintenance, installation, or any alteration or
modication.

- Defects or damage due to spillage of food or liquids, corrosion, rust or the use of wrong voltage.

- Scratches or damage to plastic surface and all other externally exposed parts in the process of ordinary use.

This warranty will be void in any of the following events:

- If the serial number or warranty seal on the equipment has been defaced or removed;

- If any term or condition contained in consumer guide has been circumvented without the prior written consent
of Nectar Sun.

- In the absence of proof of purchase.

9. Warranty

www.nectarsun.com

[email protected]
