NECONCET

MODEL/MODELO/MODÈLE

Assembly Instructions Instrucciones De Ensamblaje

Instructions D'Assemblage

DB02002A

Page 2

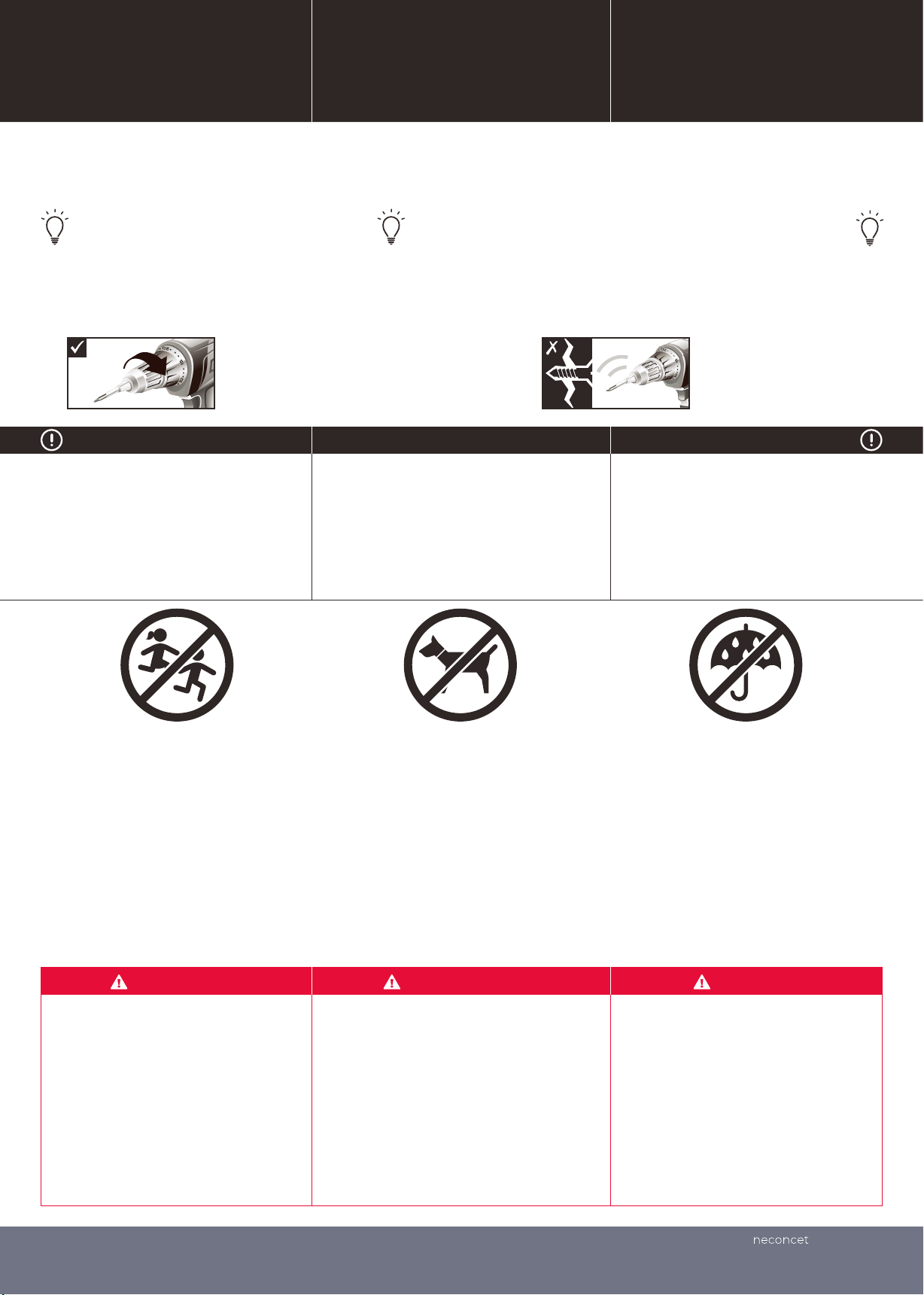

English Español Français

TOOLS REQUIRED

Phillips Screwdriver Standard (Flat Head Screwdriver) Allen Key

RECOMMENDED

Electric Screwdrivers may be helpful during assembly; however, please set a low torque and use extreme caution.

- Not Included

- Included

Power Tools: Set to Low Torque Herramientas eléctricas: Establecer bajo par de torsión Visseuse électrique: Couple faible

IMPORTANT NOTICE NOTE IMPORTANTE

This product is intended for INDOOR use only.

Please only use furniture polish spray to clean the exterior surfaces of the product.

This is not a children's toy, adult supervision is required for children playing this game.

HERRAMIENTAS NECESARIAS

Destornillador Phillips Destornillador de Cabeza Plana Llave Allen

RECOMENDADO

Los destornilladores eléctricos pueden ser de gran ayuda durante el ensamblado; sin embargo, por favor ajuste el par de giro bajo y sea extremadamente precavido.

- No incluido

- Incluido

AVISO IMPORTANTE

Este producto está destinado para el uso INTERIOR solamente.

Por favor use solamente spray de pulido para muebles para limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la supervisión adulta para niños cuando esté jugando al juego.

OUTILS REQUIS

Tournevis cruciforme Tournevis standard (Tête plate) Clé hexagonale

RECOMMANDÉ

Un tournevis électrique peut être utile pour l'assemblage; utilisez cependant une vitesse de rotation lente et avec prudence.

High Torque Over Tightened Alto par más estrictas Un couple élevé peut créer des dommages

Ce produit est conçu pour une

1. utilisation en intérieur uniquement.

Veuillez utiliser seulement le vernis pour meuble pour nettoyer les surfaces extérieures du produit de jeu. Ce n’est pas un jeu d’enfant et la

3. surveillance d’adultes est requise pour les enfants qui jouent ce jeu.

- Non inclus

- Incluse

No children in assembly

area

No deben estar los niños

en el area de ensamble

Pas d’enfants dans la

zone d’assemblage

WARNING ATTENTIONADVERTENCIA

Adult assembly required. CHOKING HAZARD - This item

contains small parts. Not suitable for children under 3 years.

Darts are sports equipment for adults, not a toy for use by children. Never use when any person or animal is in the vicinity of the intended ﬂight path of the dart. All players and spectators must be behind the player throwing the darts.

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Tenir les animaux de

compagnie à distance

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas pequeñas. No es apto para niños menores de 3 años de edad.

Dardos son equipos deportivos para adultos, que no es un juguete para niños. Nunca uses cuando cualquier persona o animal esten en los alrededores de la tracyectoria de vuelo intencionado dardo. Todos los jugadores y espectadores deben estar detrás de lanzamiento de dardos.

del

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

N’utilisez ni ne stockez ce

produit en extérieur.

Uniquement pour

utilisation en intérieur.

Ne pas exposer à

l'humidité

L'assemblage doit être effectué par des adultes.

RISQUE D'ÉTOUFFEMENT - Cet article contient de petites pièces. Ne convient pas aux enfants de moins de 3 ans

Le jeu de ﬂéchettes est un équipement sportif pour adultes. Ne jamais l’utiliser quand une personne ou un animal est à proximité de la trajectoire de vol d’une ﬂéchette. Tous les joueurs et spectateurs doivent se trouver derrière le joueur lançant les ﬂéchettes.

DB02002A

www. .com

Page 3

English FrançaisEspañol

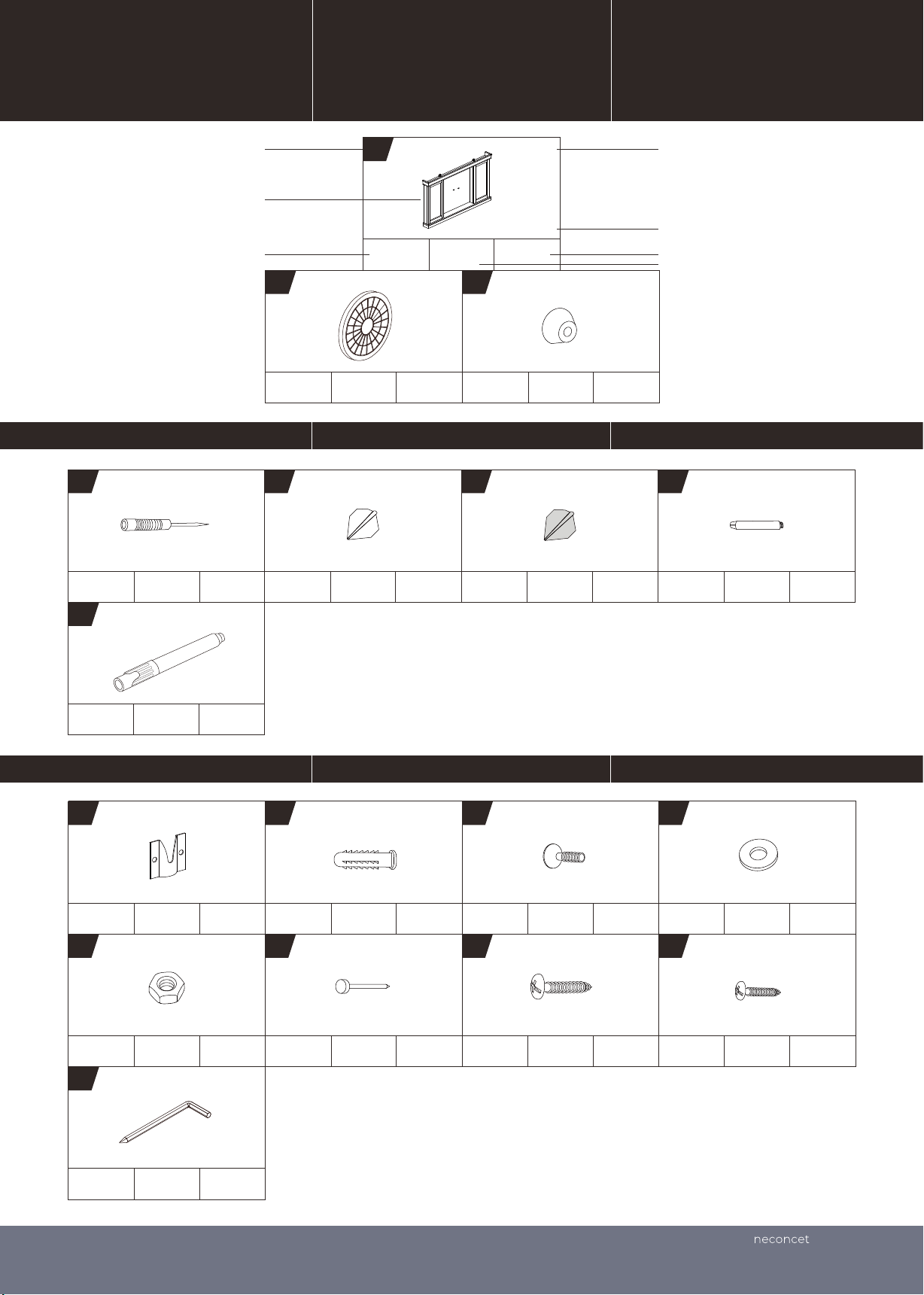

IDENTIFICATEUR DE PIÈCESIDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Dart DardDardos

PART NUMBER

NÚMERO DE PIEZA

NUMÉRO D'ARTICLE

PART PIEZA PIÈCE

PART NAME

FOR FIG. 5

Cabinet Gabinete Caisse

Dartboard Cible

Tablero

de dardos

FOR FIG. 3

ACCESORIOS ACCESSOIRESACCESSORIES

Flip - black Rabat - noir

Capirotazo -

FOR FIG. 5

negro

FOR FIG. 1

Bumper ButoirParachoques

Flip - yellow Rabat - jaune

Capirotazo -

amarillo

FOR FIG. 3

FOR FIG. 5

FIG. NUMBER NÚMERO DE FIG. NUMÉRO FIG.

QUANTITY CANTIDAD QUANTITÉ

NOM DE LA PIÈCE NOMBRE DE PIEZA

Shaft AxeEje

FOR FIG. 5

Dry Erase

Marker

Marcador de

borrar seco

Mounting

Bracket

Soporte de

M4 Nut Ecrou M4Tuerca M4

montaje

Marqueur pour tableau blanc

FOR FIG. 1

Base

d'assemblage

FOR FIG. 1

Screw

Anchor

M2x20mm

Nail

Tornillo

ancho

Clavo

M2x20mm

HARDWARE MÉTAUXHARDWARE

FOR FIG. 2

Ancre de Vis

FOR FIG. 3

Clou

M2x20mm

M4x15mm

Bolt

T4x35mm

Screw

Perno

M4x15mm

Tornillo

T4x35mm

FOR FIG. 1

Boulon

M4x15mm

FOR FIG. 2

Vis

T4x35mm

M4 Washer Rondelle M4Arandela M4

T5x20mm

Screw

Tornillo

T5x20mm

FOR FIG. 1

FOR FIG. 3

Vis

T5x20mm

Allen Key

DB0200

Llave allen

Clé

hexagonale

www. .com

Page 4

English FrançaisEspañol

English Español

FOR FIG. 1

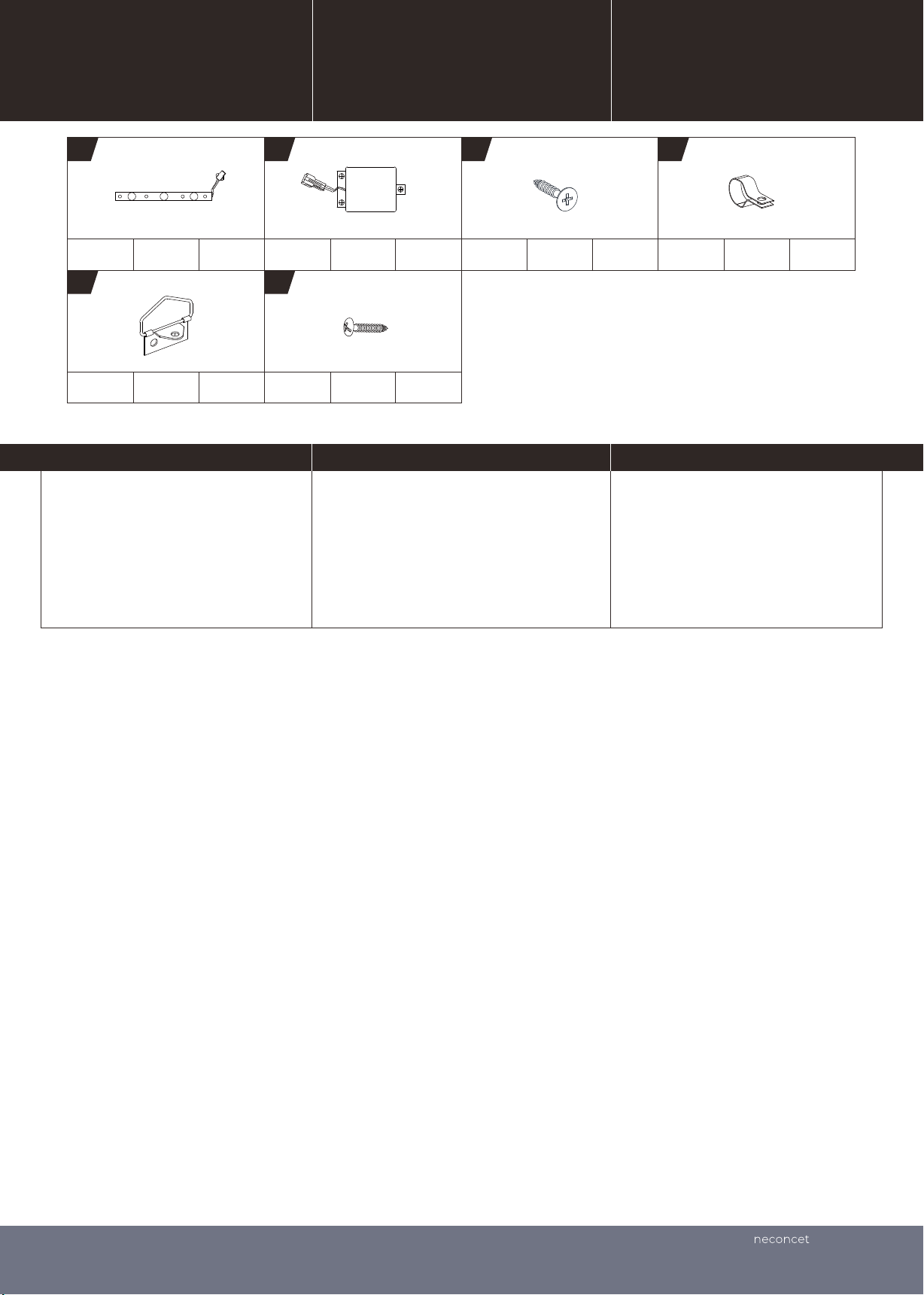

LED Light Lampe LEDLuz LED

FOR FIG. 1

Hanging ring

Find a clean, level place to begin

Anillo

colgante

the assembly of your product.

Anneau

suspendu

Battery Box

T3.5x12mm

Screw

FOR FIG. 1

Caja de batería

Boitier

de batterie

FOR FIG. 1

F3.5x12mm

Screw

Tornillo

F3.5x12mm

Tornillo

T3.5x12mm

Encuentre un lugar limpio y nivelado para comenzar el ensamblaje del producto.

Vis

T3.5x12mm

PIÈCES PRÉINSTALLÉESPIEZAS PREINSTALADASPRE-INSTALLED PARTS

FOR FIG. 1

ACCESORIOSACCESSORIES

Vis

F3.5x12mm

Wire clip

Clip de

alambre

AVANT L’ASSEMBLAGEANTES DE MONTARBEFORE ASSEMBLY

Trouvez un endroit propre et plat pour commencer à assembler votre produit.

FOR FIG. 1

Broche

de câble

Verify that you have all listed parts

2. as shown on the part list pages.

Compruebe que tenga todas las piezas

2. que se muestran en la lista de piezas.

Vériﬁez que vous avez toutes les pièces énumérées comme indiqué sur les pages de liste des pièces.

DB0200

www. .com

Page 5

English FrançaisEspañol

English Español

ASSEMBLAGEMONTAJEASSEMBLY

ACCESORIOSACCESSORIES

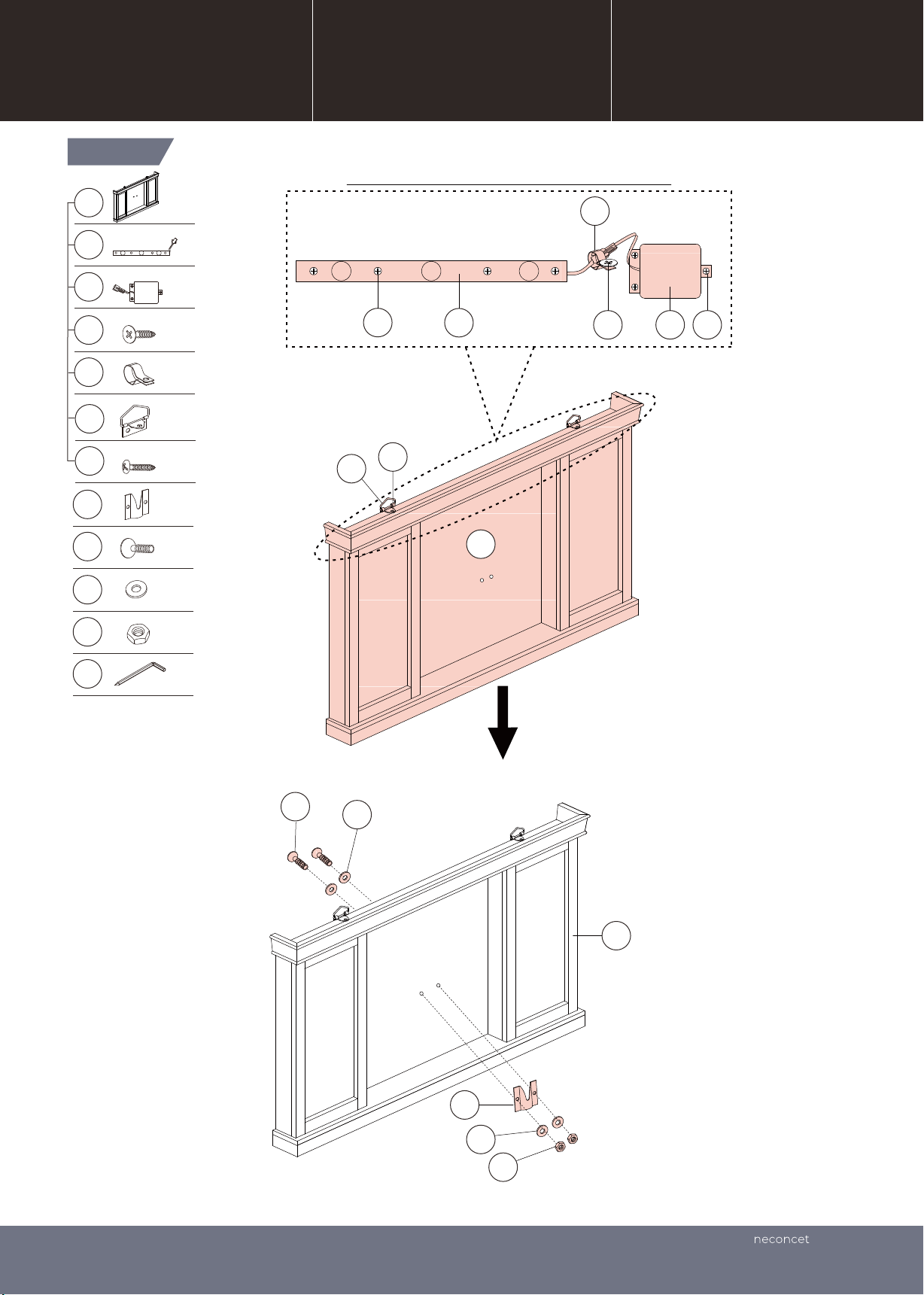

FIG. 1

TOP VIEW / VISTA SUPERIOR / VUE SUPÉRIEURE

Pre-installed

P2 P3P3

DB0200

www.

.com

Page 6

English FrançaisEspañol

English Español

ASSEMBLAGEMONTAJEASSEMBLY

ACCESORIOSACCESSORIES

FIG. 2

Wall / Pared / Mur

88cm

(34.65 in)

201cm

(79.13 in)

5mm

Note: Leave 5 mm distance between the wall and backside of cabinet.

Nota: Deje 5 mm de distancia entre la pared y la parte trasera del armario.

Note : Laisser une distance de 5 mm entre le mur et l'arrière de l'armoire.

Note: Mark the spots indicated on FIG. 2. Drill holes on the marked spots and insert Screw Anchors (A2). Then attach the Dartboard Cabinet to the wall using two Screws (A7).

Nota: Marque los puntos indicados en la FIG. 2. taladre los agujeros en los puntos marcados e inserte los anclajes de tornillo (A2). Luego ﬁje el armario de la diana de dardos a la pared utilizando dos tornillos (A7).

Note: Marquez les endroits indiqués sur la Fig. 2. percez des trous sur les endroits marqués et insérez les ancrages à vis (A2). Ensuite, ﬁxez l’armoire de jeux de ﬂéchettes au mur à l’aide de deux vis (A7).

DB0200

www. .com

Page 7

English FrançaisEspañol

English Español

ASSEMBLAGEMONTAJEASSEMBLY

ACCESORIOSACCESSORIES

FIG. 3

3 A6

FIG. 4

Note: Leave 5 mm from dartboard to hang on Mounting Bracket (A1) later.

Nota: Deje 5 mm desde la diana para colgarla luego en el soporte montaje (A1).

Note: Attendez 5 mm en ce qui concerne le jeu de ﬂéchettes pour pouvoir accrocher le support de montage (A1).

5mm

DB0200

www. .com

Page 8

English FrançaisEspañol

English Español

ASSEMBLAGEMONTAJEASSEMBLY

ACCESORIOSACCESSORIES

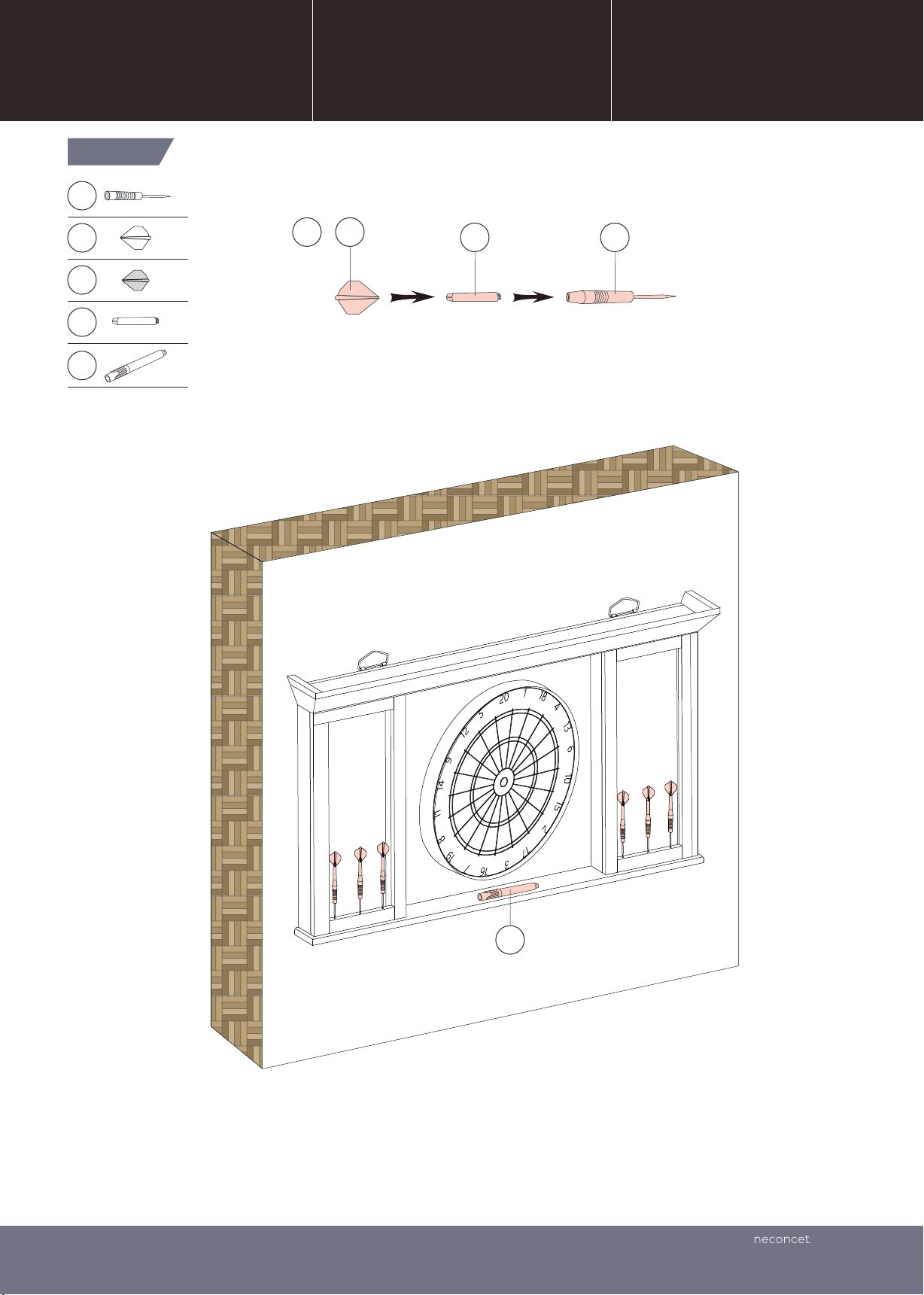

FIG. 5

5 & 6

DB0200

www. com

Page 9

English FrançaisEspañol

English Español

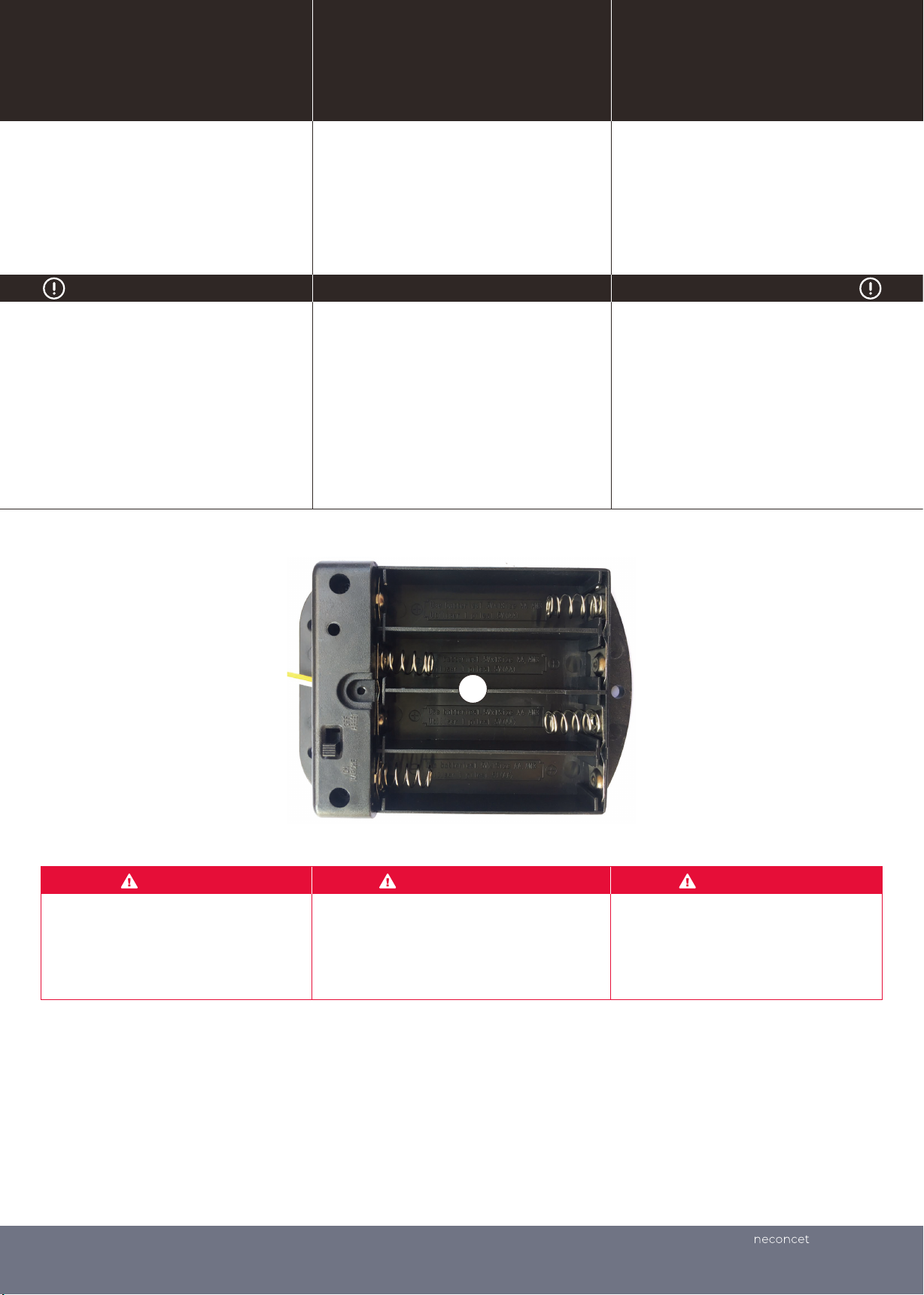

Battery Box: Unscrew the bolt using a screwdriver and open the battery box. Insert 4x1.5V “AA” batteries ( not included) in the sequence of polarity as shown on the inside cover. Then close the cover using a screwdriver.

Compartimento de pilas: Desatornille el perno utilizando un destornillador y abra el compartimento de pilas. Inserte 4 pilas "AA" de

1.5 V (no incluidas) como se indica en el interior del compartimento de las pilas. A continuación, cierre la cubierta utilizando un destornillador.

REMINDING ATTENTIONATENCIÓN

The batteries must be installed according to their correct polarization (+ and -). Please clean the battery contacts and

also those of the device prior to battery installation. If the game will not be used for a long

period of time, we recommend removing the batteries.

Las pilas deben ser instaladas de acuerdo

con su polaridad correcta (+ y -).

Limpie los contactos de las pilas y también los del dispositivo antes de instalar las pilas.

Si el juego no va a utilizarse durante un periodo prolongado de tiempo, le recomendamos retirar las pilas.

INSTALLATION DES PILESINSTALACIÓN DE LAS PILASBATTERY INSTALLATION

Compartiment des piles : Dévissez la vis avec un tournevis pour ouvrir le compartiment des piles. Insérez 4 piles 1,5 V AA (non incluses) en vériﬁant la polarité marquée sur le couvercle. Ensuite, fermez le couvercle à l'aide d'un tournevis.

Placer les piles en respectant la polarité (+ et -).

Veuillez nettoyer les contacts des piles et ceux du compartiment avant de mettre les piles en place. Si ce jeu n’est pas utilisé pendant une

longue période, nous recommandons de retirer les piles.

ACCESORIOSACCESSORIES

vous

WARNING

Requires 4x1.5v “AA” Batteries (not included).

Do not mix old and new batteries.

Do not mix alkaline, standard (carbon zinc), or rechargeable (ni-cad, ni-mh, etc.) batteries.

ADVERTENCIA ATTENTION

Requiere 4x1.5v “AA” (no incluidas).

1. No mezcle pilas nuevas con viejas.

No mezcle pilas alcalinas, estándar (carbón-zinc),o recargables (ni-cad, ni-mh, etc.).

4 piles 1,5 V AA requises (non incluses). Ne pas mélanger nouvelles et vieilles piles.

2. Ne pas mélanger des piles alcalines,

3. standard (carbone-zinc) ou rechargeables (ni-cad, ni-mh, etc.).

DB0200

www.

.com

Page 10

English FrançaisEspañol

English Español

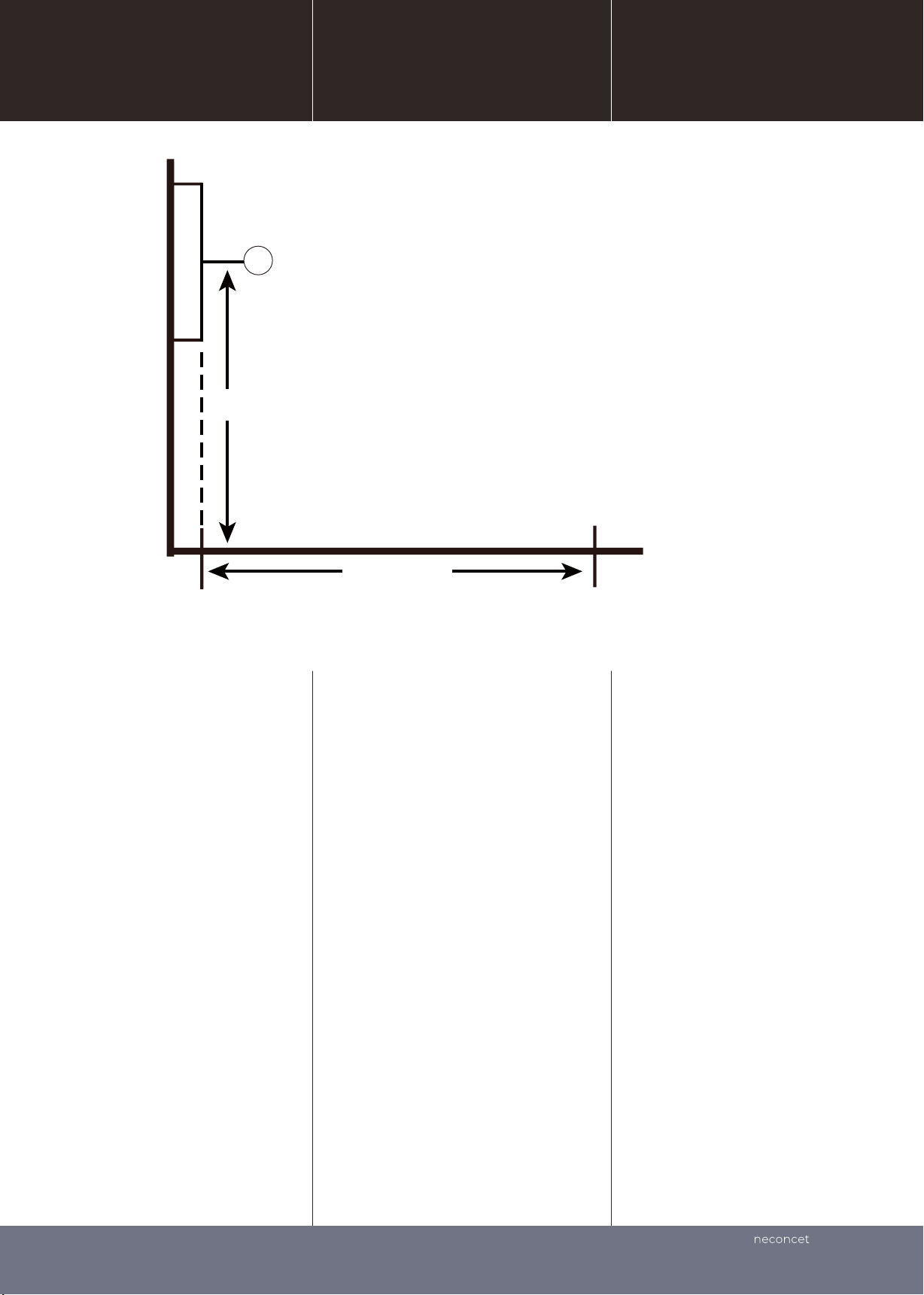

1.73M (68.125 IN)

JUEGOS DE DARDOS POPULARPOPULAR DART GAMES

From ﬂoor to center of bullseye / Desde el suelo al centro de diana / Du sol au centre de la cible

JEUX DE DARTS TRÉS

EN VOGUEF

ACCESORIOSACCESSORIES

Throwing line / Línea de lanzamiento / Corde de lancer

301-901

This popular tournament and pub game is played by subtracting each dart from the starting number (301) until the player reaches exactly 0 (zero). (You can start the game with any point total you wish ranging 301-901). If a player goes past zero it is considered a “Bust” and the score returns to where it was at the start of that round. For example, if a player needs a 32 to ﬁnish the game and he/she hits a 20, 8, and 10 (totals 38), the score goes back to 32 for the next round. In playing the game, the double in / double out rules can be used.

- Double In - A double must be hit before points are subtracted from the total. In other words, a player’s scoring does not begin until a double is hit.

- Double Out - A double must be hit to end the game. This means that an even number is necessary to ﬁnish the game.

- Double In and Double Out - A double is required to start and end scoring of the game by each player.

301-901

Este torneo popular y juego de pub se juega restando cada dardo desde el número inicial (301) hasta que el jugador llega exactamente 0 (cero). (Ud. puede iniciar el juego con cualquier punto total que ud. quería recorrer 301-901). Si un jugador pasa por cero se considera como un "Bust" y la puntuación vuel comienzo de la ronda. Por ejemplo, si un jugador necesita 32 para terminar el juego y se realiza un 20, 8 y 10 (Total 38), la puntuación se remonta a 32 para la siguiente ronda. En el juego, las reglas de doble in / doble out podrían ser aplicado.

- Doble In - Un Doble debe ser golpeado antes de puntos están substracto de total. En otras palabras, la puntuación del jugador no comienza sino hasta que un doble sea golpeado.

- Doble Out - Un Doble debe ser golpeado para terminar el juego. Esto signiﬁca que un número par es necesario para terminar el juego.

- Doble In y Doble Out - Un doble es requerido para iniciar y terminar la puntuación del juego por cada jugador.

2.37M (93.25 IN)

ve a donde estaba el

Floor / Suelo / Sol

Toe Line / Línea del dedo de pie / Ligne de jeu

301-901

Ce jeu tournoi et de pub très largement partiquè se joue en déduisant les points rapportés par chaque dard du total de départ de (301) jusqu’à ce que le joueur atteigne exactement 0 (zéro). On peut jouer le total que I’on désire de 301 à

901). Si un joueur dépasse zéro, I a volée est considérée commenulle et le joueur conserve son capital restant avant celle-ci. Par exemple, s’il faut à un joueur un 32 pour terminer le jeu et s’il pointe 20, 8 et 10 (total 38), le score retourne à 32 pour la volée suivante. Pour ce jeu, on peut choisir I’option début avec un double ou double.

- Début avec un double - II faut faire un double avant de pouvoir commencer à décompter, autement dit, les points ne commencent à compter qu’après un double.

- Fin avec un double - II faut faire un double pour ﬁnir la partie. Cela signiﬁe qu’il faut un nombre pare pour ﬁnir la partie.

- Début avec un double et ﬁn avec un double - II faut un double pour commencer et ﬁnir le score par tous les joueurs.

ﬁn avec un

DB0200

www. .com

Page 11

English FrançaisEspañol

English Español

CRICKET

JUEGOS DE DARDOS POPULARPOPULAR DART GAMES

CRICKET

JEUX DE DARTS TRÉS

ACCESORIOSACCESSORIES

EN VOGUEF

CRICKET

Cricket is a strategic game for accomplished players and beginners alike. Players throw for numbers best suited for them and can force opponents to throw for numbers not as suitable for them. The object of Cricket is to “close” all of the appropriate numbers before one’s opponent while racking up the highest number of points.

Only the numbers 15 through 20 and the inner/outer bull’s-eye are used. Each player must hit a number 3 times to “open” that segment for scoring. A player is then awarded the number of points of the “open” segment each time he/she throws a dart that lands in that segment, provided their opponent has not closed that segment. Hitting the double ring counts as two hits, and the triple ring counts as 3 hits.

Numbers can be opened or closed in any order. A number is “closed” when the other player(s) hit the open segment 3 items. Once a number has been “closed”, any player for the remainder of the game can no longer score on it.

Winning - The

side closing all the numbers ﬁrst and accumulating the highest point total is the winner. If a player “closes” all numbers ﬁrst but is behind in points, he/she must continue to score on the “open” numbers. If the player does not make up the point deﬁcit before the opposing player (s) “closes” all the numbers, the opposing side wins. Play continues until all segments are closed - the winner is the player with the highest score.

El Cricket es un juego estratégico para jugadores realizados y e igual principiantes. Los jugadores tiran para los números más adecuados para ellos y pueden forzar a los oponentes a lanzar para los números no tan adecuados para ellos. El objeto de Cricket es para "close" todos los números apropiados antes de su oponente acumulando el número más alto de puntos.

Sólo los números 15 a 20 y el interior / exterior de la Diana. Cada jugador debe golpear un número 3 veces para "open" ese segmento para la puntuación. Un jugador es entonces

adjudicado el número de puntos del segmento de "open" cada vez que él/ella lanza un dardo que cae en ese segmento, siempre que su oponente no ha cerrado ese segmento. Golpee los conteos de anillos dobles como dos hits, y los conteos de anillos triples como 3 golpes. Los números pueden ser abiertos o cerrados en cualquier orden. Un número es "closed" cuando el otro jugador(s) golpeó el segmento abierto 3 veces. Una vez que el número ha sido "closed", cualquier jugador por el resto del juego ya no puede anotar en él.

Ganar - El lado cerrar todos los números primero y quien acumulando el mayor número de puntos es el ganador. Si un jugador "closes" todos los números primero, pero está detrás en puntos, él / ella debe continuar para marcar sobre los números "open". Si el jugador no compensa el déﬁcit de punto antes de que el jugador opnente (s) "cloese" todos los números, las victorias laterals opuestas. El juego continúa hasta que todos los segmentos están cerrados - el ganador es el jugador

con la puntuación más alta.

Le cricket est un jeu de stratégie qui s’adresse aux joueurs débutants comme aux joueurs chevronnés. Les joueurs visent les numéros qui leur conviennent et forcent leur adversaire à viser ceux qui leur conviennent moins bien. Le but du jeu de Cricket est de «fermer» tous les numéros voulus avant I’adversaire tout en marquant le plus grand nombre de points.

Seuls, les secteurs portant les numéros de 15 à 20 sont utilisés et le simple centre/double centre ou bull’s eye, zone intérieure et extérieure. II faut réussir un pointage 3 fois pour ouvrir un secteur à la marque. Un joueur reçoit alors le nombre de points du secteur "ouvert" toutes les fois qu’il ou elle lance un dard qui aboutit dans ce secteur, à condition que l’adversaire ne l’ait pas «fermé». Un dard atteignant la couronne double compte deux fois et il compte trois fois en atteignant la couronne triple. On peut ouvrir et fermer les secteurs dans n’importe quel ordre. Un secteur est dit «fermé» lorsque l’autre (ou les autres) réussit 3 fois

le pointage du secteur ouvert. Une fois un secteur «fermé», aucun autre joueur ne peut marquer dessus pendant le reste du jeu.

Le gagnant - Le camp fermant le premier tous les numéros et accumulant le total de points le plus élevé est le gagnant. Si un joueur/une joueuse «fermé» le premier tous les numéros sans avoir le nombre de points le plus élevé, il ou elle doit continuer à marquer des points sur les numéros «ouverts». Si le joueur ne rattrape pas son retard en points avant que l’adversaire ou l’équipe adverse «fermé» tous les numéros, le camp adverse gagne. Le jeu se poursuit jusqu’à ce que tous les secteurs soient fermés, le gagnant étant celui qui a le plus grand nombre de points.

DB0200

www. .com

Page 12
