NEC MULTISYNC LCD2190UXP User Manual

MultiSync LCD2190UXp

Manuel Utilisateur

Sommaire

Avertissement, Attention ............................................................................................................. Français-1

Déclaration .................................................................................................................................. Français-1

Déclaration de conformité du Département canadien des Communications .............................. Français-2

Déclaration de conformité ........................................................................................................... Français-2

Contenu ...................................................................................................................................... Français-3

Mise en marche rapide ............................................................................................................... Français-4

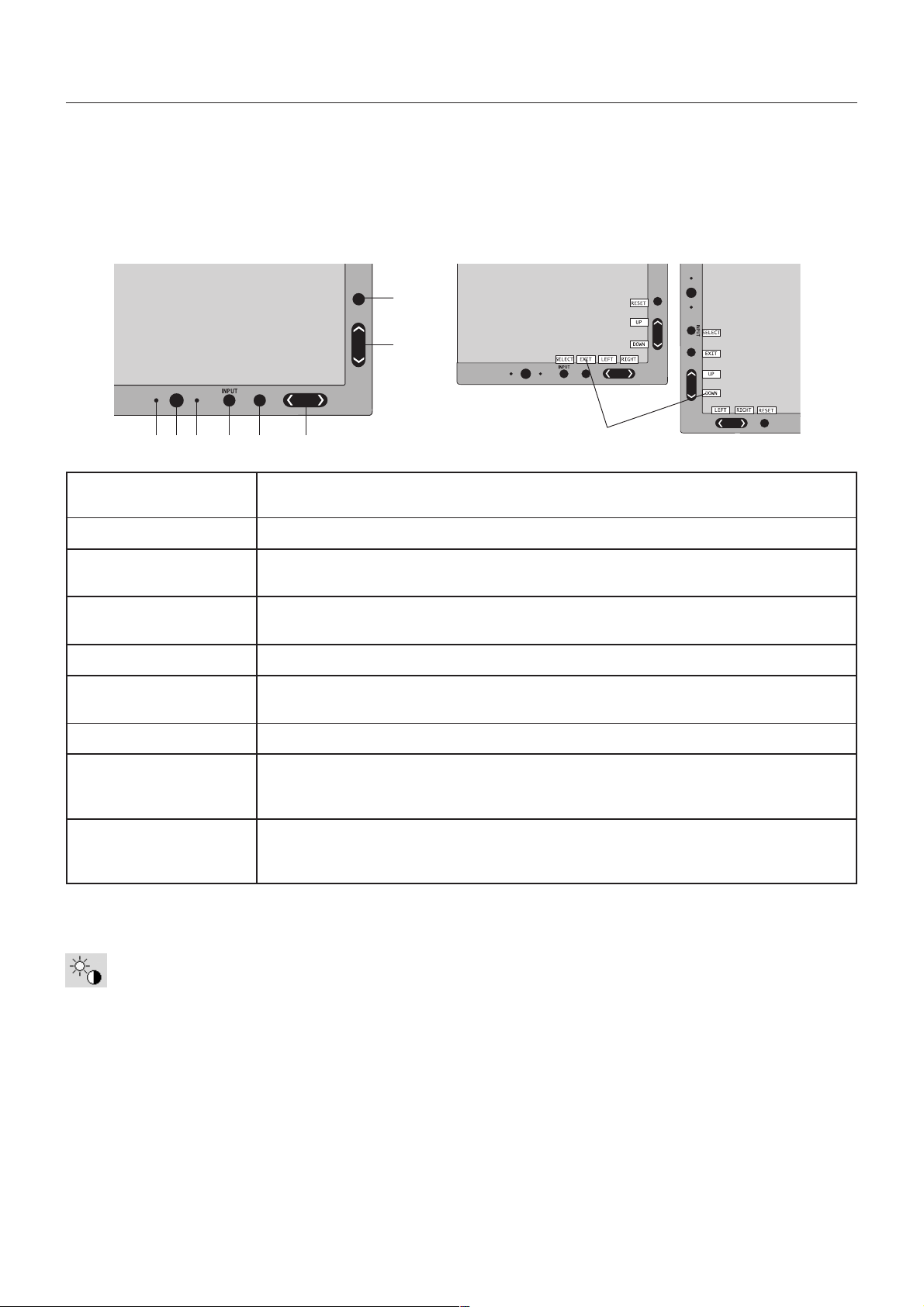

Commandes................................................................................................................................ Français-8

Conseils d’utilisation ................................................................................................................... Français-13

Spécifications .............................................................................................................................. Français-15

Fonctionnalités ............................................................................................................................ Français-16

Résolution des problèmes .......................................................................................................... Français-17

Annexe ........................................................................................................................................ Français-18

Utilisation de la fonction Luminosité auto.................................................................................... Français-26

TCO’03........................................................................................................................................ Français-27

Informations du constructeur relatives au recyclage et à l’énergie ............................................. Français-28

AVERTISSEMENT

POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À
L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU
D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES
TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

ATTENTION: POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D’ALIMENTATION

EST BIEN DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE
L’APPAREIL, DÉCONNECTEZ LE CORDON D’ALIMENTATION DE LA PRISE SECTEUR. NE PAS
ENLEVER LE COUVERCLE (OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE.
CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être suffisante pour provoquer une
électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce située à l’intérieur de cet appareil.

Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet
appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

Attention :

Pour utiliser le MultiSync LCD2190UXp avec une alimentation 220-240V CA en Europe, utilisez le cordon d’alimentation livré
avec le moniteur.

Au Royaume Uni, un cordon d’alimentation approuvé BS avec prise moulée est équipé d’un fusible noir (5 A) installé pour l’utilisation
avec cet équipement. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur.

Pour utiliser le MultiSync LCD2190UXp avec une alimentation 220-240V CA en Australie, utilisez le cordon d’alimentation livré
avec le moniteur. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur.

Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans
votre pays.

Déclaration

Déclaration du constructeur

Nous certifions par le présent document que
le moniteur couleur MultiSync LCD2190UXp
(L215GW) est conforme à

La directive européenne 73/23/EEC :

– EN 60950-1

La directive européenne 89/336/EEC :

– EN 55022
– EN 61000-3-2
– EN 61000-3-3
– EN 55024

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation.

ENERGY STAR est une marque commerciale déposée aux États-Unis.
OmniColor est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse.
ErgoDesign est une marque de NEC Display Solutions, Ltd. en Autriche, au Bénélux, au Danemark, en France, en Allemagne,
en Italie, en Norvège, en Espagne, en Suède, et au Royaume-Uni.
NaViSet est une marque déposée de NEC Display Solutions Europe GmbH dans les pays de l’Union Européenne et en Suisse.
Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par leurs
propriétaires respectifs.
En tant que partenaire d’ENERGY STA R®, NEC Display Solutions of America, Inc. a déterminé que ce produit se conforme aux
directives d’ENERGY STAR sur l’efficacité énergétique. L’emblème ENERGY STA R n’a pas valeur d’engagement d’EPA sur un produit
ou un service.

Français-1

sous la marque suivante :

NEC Display Solutions, Ltd.

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japon

Français

Déclaration de conformité du Département canadien des Communications

DOC : Cet appareil numérique de classe B respecte toutes les exigences de la réglementation canadienne sur le matériel à

l’origine d’interférences.

C-UL : Ce produit porte la marque ‘C-UL’ et se conforme aux règlements de sécurité canadiens CAN/CSA C22.2 N° 60950-1.

Informations de la FCC

1. Utilisez les câbles indiqués et fournis avec le moniteur couleur MultiSync LCD2190UXp afin d’éviter toute interférence
avec les réceptions radio ou télévision.

(1) Le cordon d’alimentation utilisé doit être agréé et en conformité avec les normes de sécurité des États-Unis et

respecter les conditions suivantes.

Cordon d’alimentation Sans blindage à trois conducteurs
Longueur 2 m
Forme de la prise

États-Unis

(2) Veuillez utiliser le câble vidéo blindé qui est fourni, mini-connecteur D-SUB à 15 broches vers D-SUB à 15

broches vers DVI ou DVI-D vers DVI-D. L’utilisation d’autres types de câbles et adaptateurs peut provoquer des
interférences avec la réception radio et télévision.

2. Cet équipement a été testé et déclaré conforme aux normes relatives au matériel informatique de la classe B, définies
dans l’Article 15 des règlements de la FCC. Ces normes sont destinées à assurer une protection suffisante contre les
interférences nuisibles dans une installation résidentielle. Cet équipement génère et utilise des fréquences radio qui, en
cas d’installation et d’utilisation incorrectes, peuvent être à l’origine d’interférences nuisibles aux communications radio.
Cependant, il n’est pas garanti que des interférences n’interviendront pas dans une installation particulière. Si cet
équipement génère des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant
et en rallumant l’appareil, l’utilisateur est invité à essayer de résoudre le problème de l’une des manières suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Brancher l’équipement à une prise d’un circuit différent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien expérimenté en radio et télévision.

Si nécessaire, l’utilisateur doit contacter le revendeur ou un technicien expérimenté en radio/télévision qui pourra le
conseiller. L’utilisateur peut profiter du livret suivant, préparé par la Commission fédérale des communications :
« Comment identifier et résoudre les problèmes d’interférences radio-TV. » Ce livret est disponible au Bureau des
Publications du Gouvernement américain, Washington, D.C., 20402, Article n° 004-000-00345-4.

Déclaration de conformité

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes.
(1) Cet appareil ne peut pas provoquer d’interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y
compris du type pouvant créer un fonctionnement indésirable.

Partie responsable pour les États-Unis : NEC Display Solutions of America, Inc.
Adresse : 500 Park Blvd, Suite 1100

Itasca, Illinois 60143

Tél. : [phone]

Type de produit : Moniteur d’affichage
Classification de l’équipement : Périphérique de classe B
Modèle : MultiSync LCD2190UXp (L215GW)

Par le présent document, nous déclarons que l’équipement indiqué ci-dessus est

conforme aux normes techniques décrites dans les règlements de la FCC.

Français-2

Contenu

La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants :

• Moniteur MultiSync LCD2190UXp avec support ajustable en inclinaison/pivotement/rotation/hauteur

• Cordon d’alimentation (Europe Continentale)

• Cordon d’alimentation (RU)

• Câble de signal vidéo (Mini D-SUB mâle 15 broches vers DVI-A)

• Câble de signal vidéo (câble DVI-D vers DVI-D)

• Manuel de l’utilisateur

• CD-ROM

• Cache-câbles

• Vis (x 4) (pour monter le moniteur sur un bras flexible (page 7))

Cordon d’alimentation

(RU)

Câble mini D-SUB mâle

15 broches vers DVI-A

Cordon d’alimentation

Europe continentale

Vis

CD-ROM

Français

Manuel de l’utilisateur Câble DVI-D vers DVI-D Cache-câbles

REMARQUE : Des haut-parleurs peuvent également être

intégrés à ce moniteur (optionnel) : « Barre
de sons MultiSync ». Pour toute information
à ce sujet, veuillez contacter votre revendeur
ou visiter notre site Web à l’adresse
http://www.nec-display-solutions.com

*

N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour le cas où vous seriez amené à transporter ou
expédier le moniteur.

Français-3

Mise en marche rapide

Pour connecter le moniteur LCD à votre système, conformez-vous aux instructions suivantes :

1. Éteignez votre ordinateur.

2. Pour un PC ou un Mac équipé d’une sortie numérique DVI : Branchez le câble signal DVI au connecteur de la carte

graphique de votre système (Figure A.1). Serrez toutes les vis.
Pour un PC équipé d’une sortie analogique : Branchez le câble de signal mini-connecteur D-SUB à 15 broches vers

DVI-A sur le connecteur de la carte graphique de votre système (Figure A.2).
Pour un MAC : Connectez à l’ordinateur l’adaptateur de câble pour Macintosh, puis branchez à l’adaptateur le mini-

connecteur D-SUB à 15 broches (Figure B.1).

Adaptateur de câble

Figure A.1 Figure B.1

REMARQUE : Certains systèmes Macintosh n’ont pas besoin d’adaptateur de câble.

Figure A.2

pour Macintosh
(non inclus)

3. Placez les mains de chaque côté du moniteur pour incliner l’écran LCD de 30 degrés et levez cette dernière jusqu’à la position

la plus haute (Figure C.1).

4. Branchez tous les câbles aux prises appropriées (Figure C.1).

REMARQUE : Une mauvaise connexion des câbles risque de provoquer une panne, d’endommager des composants, de

nuire à la qualité d’affichage du module LCD ou encore de réduire la durée de vie du module.

5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support.

Placez le câble D-Sub (non fourni) et le câble d’alimentation dans les crochets prévus à cet effet (Figure C.2).
Placez le câble DVI et le câble mini-connecteur D-SUB à 15 broches vers DVI-A dans les crochets comme indiqué (Figure C.3).
Lorsque vous utilisez le moniteur en mode Portrait, placez le câble DVI et le câble mini-connecteur D-SUB à 15 broches

vers DVI-A dans les crochets comme indiqué (Figure C.4).

6. Assurez-vous que tous les câbles sont bien fixés contre le support (Figure C.3).

Vérifiez l’inclinaison, l’élévation et l’abaissement de l’écran du moniteur lorsque vous manipulez les câbles.

Inclinaison à 30°

Hauteur

maximale du

support

DVI-I

DVI-D

Cordon

d’alimentation

D-SUB

Figure C.1

DC-OUT (sortie de courant continu)
Connexion pour produit NEC en option.
N’utilisez ce connecteur que sur indication explicite.

Figure C.2

Français-4

Figure C.3

7. Maintenez fermement tous les câbles et placez le cache-câble sur le support (Figure D.1). Pour retirer le cache-câble,

soulevez le couvercle comme indiqué sur la Figure D.2.

8. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant.

REMARQUE : Veuillez vous reporter à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté.

Figure C.4

Figure D.1

9. L’interrupteur de vacances situé sur le côté gauche du moniteur doit être allumé. Allumez le moniteur avec le bouton

d’alimentation situé à l’avant (Figure E.1) ainsi que l’ordinateur.

REMARQUE : L’interrupteur de vacances est un véritable interrupteur marche/arrêt. Si cet interrupteur est en position arrêt, il

est impossible d’allumer le moniteur avec le bouton situé à l’avant. Veuillez NE PAS allumer et éteindre le
moniteur répétitivement.

10. Le réglage automatique sans intervention applique automatiquement au moniteur, pour la plupart des résolutions, les

paramètres optimaux en fonction de la configuration initiale. Pour des réglages supplémentaires, utilisez les commandes
OSM suivantes :

• Contraste Auto. (entrée analogique seulement)

• Réglage Auto. (entrée analogique seulement)

Vous trouverez une description complète de ces commandes OSM à la section Commandes de ce manuel.

REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Résolution des problèmes du présent

manuel.

Interrupteur

de vacances

Figure D.2

Français

Figure E.1

Français-5

Bouton d’alimentation

Élévation et abaissement de l’écran du moniteur

Le moniteur peut être levé ou abaissé en mode Portrait ou Paysage.
Pour élever ou abaisser l’écran, placez les mains de chaque côté du moniteur et élevez ou abaissez ce dernier à la hauteur
qui vous convient (Figure RL.1).

REMARQUE : Manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez.

Figure RL.1

Rotation de l’écran

Avant de pouvoir effectuer une rotation, l’écran doit être élevé au niveau maximum de manière à éviter tout choc contre le
bureau ou tout pincement des doigts.
Pour élever l’écran, placez les mains de chaque côté du moniteur et élevez ce dernier jusqu’à la hauteur maximum (Figure RL.1).
Pour faire tourner l’écran, placez les mains de chaque côté du moniteur et faites tourner ce dernier dans le sens des aiguilles
d’une montre de la position Paysage à la position Portrait ou dans le sens inverse de la position Portrait à la position Paysage
(Figure R.1).
Pour faire passer le menu OSM du mode Paysage au mode Portrait ou inversement, reportez-vous à la section « Commandes ».

Figure R.1

Inclinaison

Tenez le haut et le bas de l’écran du moniteur et ajustez
manuellement l’inclinaison souhaitée (Figure TS.1).

Pivotement

Tenez les deux côtés de l’écran du moniteur et ajustez
manuellement le pivotement souhaité (Figure TS.2).

Figure TS.1

REMARQUE : Manipulez l’écran avec précaution lorsque vous l’inclinez.

Figure TS.2

Français-6

Dépose pour montage du support du moniteur

Pour préparer le moniteur en vue d’un autre montage :

1. Déconnectez tous les câbles.

2. Placez les mains de chaque côté du moniteur et levez ce dernier jusqu’à la position la plus haute.

3. Placez le moniteur face vers le bas sur une surface non abrasive (Figure S.1).

Figure S.1

4. Placez une main autour du socle et l’autre sur le levier à dégagement rapide. Déplacez le levier à dégagement rapide

dans la direction indiquée par les flèches (Figure S.2).

5. Soulevez la base du support pour le décrocher du moniteur (Figure S.3). Le moniteur peut maintenant être monté d’une

façon différente. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA (pas de 100 mm).

REMARQUE : Manipulez avec soin, en retirant le support du moniteur.

Haut

Faire glisser

Figure S.2

Installation du bras flexible

Ce moniteur LCD est conçu pour être utilisé avec un bras flexible.

1. Suivez les instructions de la partie Comment retirer le support

du moniteur pour retirer le support.

2. À l’aide des 4 vis maintenant le support, fixez le bras au

moniteur (Figure F.1).

Attention : Utilisez UNIQUEMENT les 4 vis fournies lors du

montage pour éviter d’endommager le moniteur et le
support. Afin de respecter les prescriptions relatives
à la sécurité, le moniteur doit être monté sur un bras
garantissant la stabilité nécessaire en fonction du
poids du moniteur. Le moniteur LCD doit être
uniquement utilisé avec un bras homologué (par
exemple, portant la marque GS).

Français

Figure S.3

100 mm

Français-7

100 mm

Figure F.1
