Настольный монитор

MultiSync E203Wi

MultiSync E233WM

Руководство пользователя

Найдите название вашей модели на ярлыке, расположенном на задней панели монитора.

Алфавитный указатель

Предупреждение, Внимание .....................................................................................................Русский-1

Информация о регистрации ......................................................................................................Русский-2

Рекомендации по эксплуатации ................................................................................................Русский-4

Техника безопасности и техническое обслуживание .....................................................Русский-4

Эргономика .........................................................................................................................Русский-5

Очистка ЖК-панели ...........................................................................................................Русский-5

Очистка корпуса.................................................................................................................Русский-5

Содержимое ................................................................................................................................Русский-6

Краткое руководство по началу работы ..................................................................................Русский-6

Органы управления ....................................................................................................................Русский-12

Технические характеристики - E203Wi .....................................................................................Русский-16

Технические характеристики - E233WM ..................................................................................Русский-17

Характеристики ..........................................................................................................................Русский-18

Устранение неисправностей .....................................................................................................Русский-19

Дисплеи, сертифицированные TCO 6 ......................................................................................Русский-21

Информация производителя о потребляемой энергии и утилизации ...................................Русский-22

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.

НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ

ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные

детали под высоким напряжением, которые могут стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.

Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации

и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

ВНИМАНИЕ. Используйте кабель, прилагаемый к данной модели монитора, в соответствии с таблицей ниже. Если кабель питания не входит в комплект поставки этого устройства, обратитесь к поставщику. Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети и стандартам безопасности вашей страны.

Тип вилки Северная Америка

Форма вилки

Страна

Напряжение

США/Канада

120* 230 230 220 100

Европа

(континентальная)

Европейский Союз

(кроме Великобритании)

Великобритания Китай Япония

* Если монитор работает от источника питания переменного тока 125-240 В, необходимо использовать кабель питания,

соответствующий напряжению этой электрической сети.

ПРИМЕЧАНИЕ. Обслуживание данного изделия можно проводить только в той стране, где оно было приобретено.

Русский-1

Русский

Информация о регистрации

Информация FCC

1. Для подключения цветного монитора MultiSync E203Wi (L203QX)/MultiSync E233WM (L235QU) используйте только указанные кабели, чтобы не создавать помехи при приеме радио- и телевизионного сигнала.

(1) Кабель питания должен соответствовать стандартам безопасности США и отвечать следующим параметрам.

Кабель питания Форма вилки

(2) Используйте прилагаемый экранированный кабель для видеосигнала. Использование адаптеров или других кабелей может привести к возникновению помех при приеме радио- и телепрограмм.

2. Данное устройство проверено и признано соответствующим требованиям, предъявляемым к цифровым устройствам класса B, согласно Разделу 15 Правил FCC. Эти ограничения разработаны с целью обеспечения защиты от вредного излучения устройства в жилой зоне. Данное изделие генерирует, использует и излучает электромагнитные волны в радиодиапазоне и, будучи установленным с отклонением от требований инструкции, может стать источником радиопомех. Однако не существует гарантии, что будучи правильно установленным, данное устройство не будет являться источником помех. Если устройство вызывает помехи теле- и радиоприема, наличие которых определяется путем включения и выключения устройства, пользователь может попытаться уменьшить влияние помех, выполнив следующие действия:

• Изменить ориентацию или местоположение приемной антенны.

• Увеличить расстояние между устройством и приемником.

• Подключить устройство и приемник в сетевые розетки разных цепей питания.

• Обратиться за помощью к своему поставщику или к специалистам в области радио и телевидения.

Если необходимо, пользователь должен обратиться к поставщику или к специалистам в области радио и телевидения за дополнительными указаниями. Данная брошюра, подготовленная Федеральной комиссией связи (FCC), может оказаться полезной для пользователей: «Как определить и устранить неполадки, связанные с помехами при приеме радио- и телевизионного сигнала». Эта брошюра выпускается государственной типографией США, Вашингтон (округ Колумбия), 20402, Инв. № 004-000-00345-4.

Неэкранированного типа, трехпроводный

США

Русский-2

Заявление о соответствии

Данное устройство соответствует требованиям Части 15 Правил FCC. Работа должна отвечать двум следующим условиям. (1) Данное устройство не может являться источником помех, и (2) данное устройство должно работать в условиях любых помех, включая те, которые могут вызывать сбои в работе.

Ответственная сторона в США: NEC Display Solutions of America, Inc. Адрес: 500 Park Blvd, Suite 1100 Itasca, Illinois 60143 Тел. номер: (630) 467-3000

Тип продукта: Дисплей

Классификация оборудования: Периферийное устройство Класса B

Модели: MultiSync E203Wi (L203QX) MultiSync E233WM (L235QU)

Настоящим мы заявляем, что указанное выше оборудование отвечает требованиям технических стандартов, установленных Правилами FCC

• Предполагаемое основное использование данного продукта — в качестве информационного технического

оборудования в офисной или домашней среде.

• Продукт предназначен для соединения с компьютером и не предназначен для отображения радиосигналов

вещательного телевидения.

Windows - это зарегистрированный товарный знак Microsoft Corporation. NEC является зарегистрированным товарным знаком NEC Corporation. ErgoDesign является зарегистрированным товарным знаком NEC Display Solutions, Ltd. в Австрии, странах Бенилюкс, Дании, Франции, Германии, Италии, Норвегии, Испании, Швеции, Великобритании. Все остальные фирменные знаки и названия продуктов являются товарными знаками или зарегистрированными товарными знаками соответствующих владельцев.

NERGY STAR - это зарегистрированный в США товарный знак.

Будучи партнером ENERGY STA R®, компания NEC Display Solutions of America, Inc. утверждает, что данное изделие соответствует директивам программы ENERGY STAR в отношении экономии энергии. Эмблема ENERGY STAR не означает одобрение EPA какого-либо продукта или услуги. DisplayPort и логотип соответствия DisplayPort являются товарными знаками, принадлежащими Video Electronics Standards Association (Ассоциация по стандартизации в области видеотехники) в США и других странах.

Русский-3

Русский

Рекомендации по эксплуатации

Техника безопасности и техническое обслуживание

ДЛЯ ДОСТИЖЕНИЯ ОПТИМАЛЬНЫХ ХАРАКТЕРИСТИК

ЦВЕТНОГО ЖК-МОНИТОРА СОБЛЮДАЙТЕ СЛЕДУЮЩИЕ

ТРЕБОВАНИЯ ПО ЕГО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ:

• НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому

открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Техническое обслуживание должно выполняться квалифицированным специалистом.

• Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

• Не вставляйте никакие предметы в отверстия в корпусе, так как они могут соприкасаться с деталями под высоким

напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.

• Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим

током или возгоранию.

• Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор

может упасть, что приведет к его серьезному повреждению.

• Кабель питания должен соответствовать стандартам безопасности вашей страны.

(В Европе должен использоваться кабель типа H05VV-F 3G 0,75 мм

• В Великобритании с этим монитором необходимо использовать одобренный бюро стандартов кабель питания с вилкой в

литом корпусе, в которую вмонтирован черный предохранитель (5A).

• Не кладите какие-либо предметы на монитор и не используйте его вне помещения.

• Не перегибайте кабель питания.

• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые

вещества.

• Не закрывайте вентиляционное отверстие на мониторе.

• Вибрация может повредить работу подсветки. Не подвергайте монитор длительной вибрационной нагрузке.

• Если монитор или стекло разобьется, не прикасайтесь к жидкому кристаллу и соблюдайте осторожность.

• Чтобы предотвратить повреждение ЖК–монитора, причиной которого может стать его опрокидывание в результате

возможного землетрясения или иного воздействия, устанавливайте монитор на устойчивой поверхности и принимайте меры для предотвращения падения монитора.

В случае возникновения следующих ситуаций немедленно выключите электропитание, отсоедините кабель питания монитора от электрической розетки, перенесите монитор в безопасное место и вызовите квалифицированного специалиста. Монитор, продолжающий работать в такой ситуации, может выйти из строя и стать причиной пожара и поражения электрическим током:

• Если на подставке монитора появились трещины или признаки отслоения краски.

• Если монитор покачивается из стороны в сторону.

• Если чувствуется необычный запах, исходящий от монитора.

• Если поврежден кабель питания или вилка.

• Если в монитор попала жидкость или какие-либо предметы.

• Если монитор попал под дождь или в воду.

• При падении монитора или повреждении корпуса.

• Если монитор не работает должным образом при выполнении инструкций по эксплуатации.

• Обеспечьте необходимое свободное пространство вокруг монитора для вентиляции и правильного

рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего на

ВНИМАНИЕ!

Эффект послесвечения: Эффектом послесвечения называют ситуацию, когда на экране монитора сохраняется остаточный след предыдущего изображения. В отличие от мониторов с электронно-лучевыми трубками, на ЖК-мониторах эффект послесвечения наблюдается не постоянно, но следует избегать длительного просмотра неподвижного изображения. Чтобы ослабить эффект остаточного изображения, выключите монитор на время, в течение которого на экран выводилось предыдущее изображение. Например, если изображение на мониторе не менялось в течение одного часа и после него сохранился остаточный след, для удаления этого изображения монитор следует отключить на один час.

ПРИМЕЧАНИЕ. Как и для всех персональных дисплеев, компания NEC DISPLAY SOLUTIONS рекомендует использовать движущиеся экранные заставки или выключать монитор каждый раз, когда он не используется.

монитор.

• Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступной розеткой.

• Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

•

Не прикасайтесь к панели ЖК-монитора при его транспортировке, установке и настройке. Надавливание на ЖК-монитор может привести к серьезным повреждениям.

Русский-4

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА

СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ

МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.

• Отрегулируйте высоту монитора, чтобы верхний край экрана находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.

• Устанавливайте монитор так, чтобы экран находился не ближе 40 см (15,75 дюйма) и не дальше 70 см (27,56 дюйма) от глаз. Оптимальное расстояние 50 см (19,69 дюйма).

• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.

• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы свести к минимуму блики и отражения. Отрегулируйте наклон монитора так, чтобы свет потолочных светильников не отражался на экране.

• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.

• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!

• Отрегулируйте яркость и контрастность монитора для удобства просмотра.

• Используйте держатели документов, расположенные рядом с экраном.

• Расположите то, с чем Вы работаете чаще всего (экран или справочные материалы), непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.

• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).

• Регулярно проверяйте зрение.

Эргономика

Для максимальной эргономики рабочего места рекомендуется следующее:

• Во избежание зрительного переутомления настройте яркость до умеренного значения. Поместите лист белой бумаги перед монитором для проверки яркости.

• Не устанавливайте максимальное значение контрастности.

• Используйте предварительно установленные параметры размера и положения со стандартными видеосигналами.

• Используйте предварительно установленные параметры цветности.

• Используйте сигнал с прогрессивной вертикальной разверткой с частотой 60 Гц.

• Не используйте синий цвет в качестве основного цвета на темном фоне, так как из-за недостаточной контрастности очень напрягается зрение, и быстро устают глаза.

Очистка ЖК-панели

• Запылившуюся поверхность ЖК-монитора можно осторожно протереть мягкой тканью.

• Нельзя протирать поверхность ЖК-панели грубой или жесткой тканью.

• Нельзя сильно давить на поверхность ЖК-панели.

• Нельзя использовать органические очистители, так как это приведет к повреждению или нарушению цвета поверхности ЖК-панели.

Очистка корпуса

• Отключите монитор от источника питания

• Осторожно протрите корпус мягкой тканью

• Чтобы очистить корпус, протрите его тканью, смоченной водой и нейтральным моющим средством, затем сухой тканью.

ПРИМЕЧАНИЕ. Для изготовления поверхности корпуса используются различные виды пластмасс. НЕЛЬЗЯ

использовать для чистки корпуса бензин, растворители, щелочные и спиртосодержащие моющие средства, очистители для стекол, воск, полироли, стиральные порошки или инсектициды. Нельзя допускать длительного соприкосновения резиновых или виниловых поверхностей с корпусом. Перечисленные жидкости и материалы могут вызвать повреждение, отслаивание или растрескивание краски.

Русский

Более подробную информацию относительно создания безопасных условий труда вы можете получить, обратившись в Американский национальный институт стандартов по разработке безопасных компьютерных рабочих станций — Номер стандарта ANSI/HFES 100-2007 — Общество изучения человеческих факторов. П/я 1369, Санта-Моника, Калифорния 90406.

Русский-5

Содержимое

В упаковочной коробке* нового монитора NEC LCD должно быть следующее:

• Монитор LCD с шарнирной опорой

• Кабель питания*

• Кабель видеосигнала (кабель DVI-D - DVI-D)

• Кабель видеосигнала

• Руководство по установке

• Подставка основания

• Аудиокабель*

Руководство

по установке

(15-штырьковый мини-разъем D-SUB – 15-штырьковый мини-разъем D-SUB)

Аудиокабель*

Руководство по

установке

Кабель

питания*

Кабель

видеосигнала

Кабель

DVI-D - DVI-D

Подставка основания

Монитор LCD (Подставка

не прикреплена)

* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

Тип шнура питания, входящего в комплект, зависит от того, куда будет поставляться монитор.

Только для модели E233WM.

Модель монитора обозначена на ярлыке.

Паспортная табличка — на

задней панели монитора.

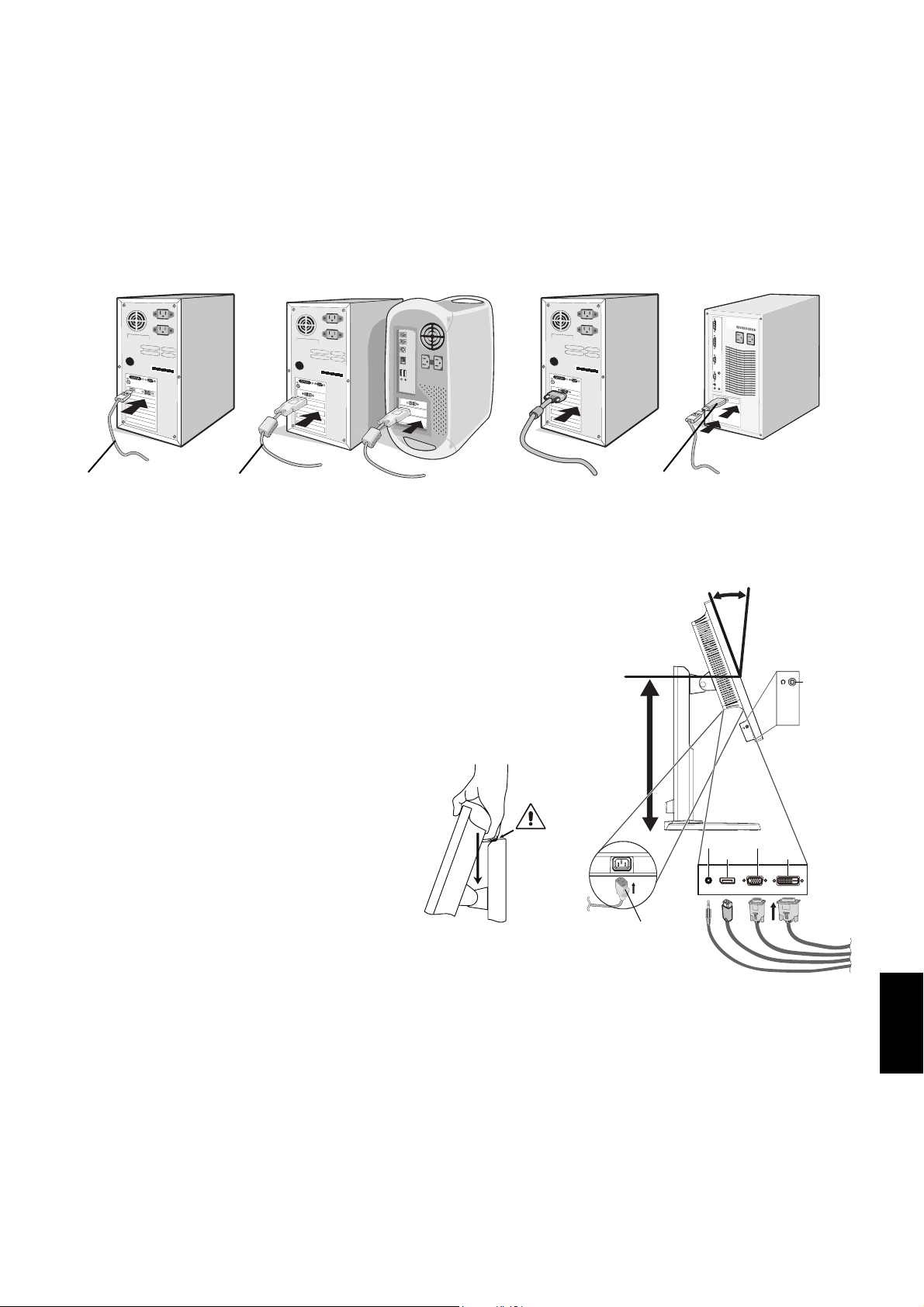

Краткое руководство по началу работы

Чтобы закрепить основание на подставке ЖК-монитора:

Положите монитор экраном вниз на поверхность, которая не поцарапает экран (Рисунок 1).

ПРИМЕЧАНИЕ.

2. Поверните основание на 90 градусов, как показано на рисунке 1.

ПРИМЕЧАНИЕ. Выдвигайте подставку осторожно.

3. Прикрепите основание-подставку к ЖК-монитору и надлежащим образом закрутите винт в нижней части основания-подставки (

ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в обратном порядке.

Будьте внимательны: когда лицевая панель монитора обращена вниз, при неосторожном обращении можно повредить кнопки управления на панели.

Рисунок 2

Винт

Рисунок 1 Рисунок 2

Русский-6
