Page 1
Ref:440104
Elíptica magnética ME-600
MANUAL DE INSTRUCTIONES
Page 2
PRECAUCIONES DE SEGURIDAD
Siga, por favor, las normas de seguridad abajo para evitar lesiones y /
o accidentes.
1. Esta máquina es sólo para un uso doméstico
No apta para uso comercial. Cumple con la normativa EN 957-1 y EN 957-9.
2. Coloque la bicicleta en una superficie llana y dura.
3. Vestir ropa apropiada durante su uso. Siempre zapatillas deportivas
4. . Mantenga la bicicleta fuera del alcance de los niños, no autorizar a los
alrededor cuando utiliza la máquina.
5. Si tiene piezas defectuosas, no usar el equipo hasta su reparación
6. Antes cada uso, compruebe que todos los cierres en la unidad están
7. Calendar durante 5 o 10 minutos antes de su uso y después
8. No usar este equipo una hora antes o después de comer.
9. El quipo debe ser colocado en una superficie plana. Es recomendado el uso
10. El ejercicio debe ser detenido si aparecen: nauseas, temblores, dolor
11. el peso máximo del usuario es de 100 kg (286 lbs)..
12. Para evitar que brazos y piernas lleguen a estar demasiado cerca de las partes
13. el sistema de frenado de la bicicleta depende de la velocidad.
para protección.
niños a estar
apretados firmemente.
recuperar durante 5 o 10 minutos.
de una alfombra o funda sobre el suelo.El espacio requerido es de 2x1.
de pecho, respiración defectuosa, o cualquier molestia física, etc..
Consultar con su médico
en movimiento, do almacenar artículos el las salidas del equipo, ni cerca de
ellos.
AVISO
Consulte con su médico previamente a empezar los ejercicios.
Un frecuente e intensivo programa de ejercicio físico debe ser aprobado por su
médico.
Lea cuidadosamente y despacio el manual de uso antes de empezar sus
ejercicios.
Nosotros no somos responsables de ninguna lesión, herida o tensión que pudiera
ocurrir por el uso de este equipo, ni responsable en caso de incidencia.
Mantenga estas instrucciones.
El uso incorrecto o extremo puede llevar a lesiones personales.
1
Page 3
DESPIECE
2

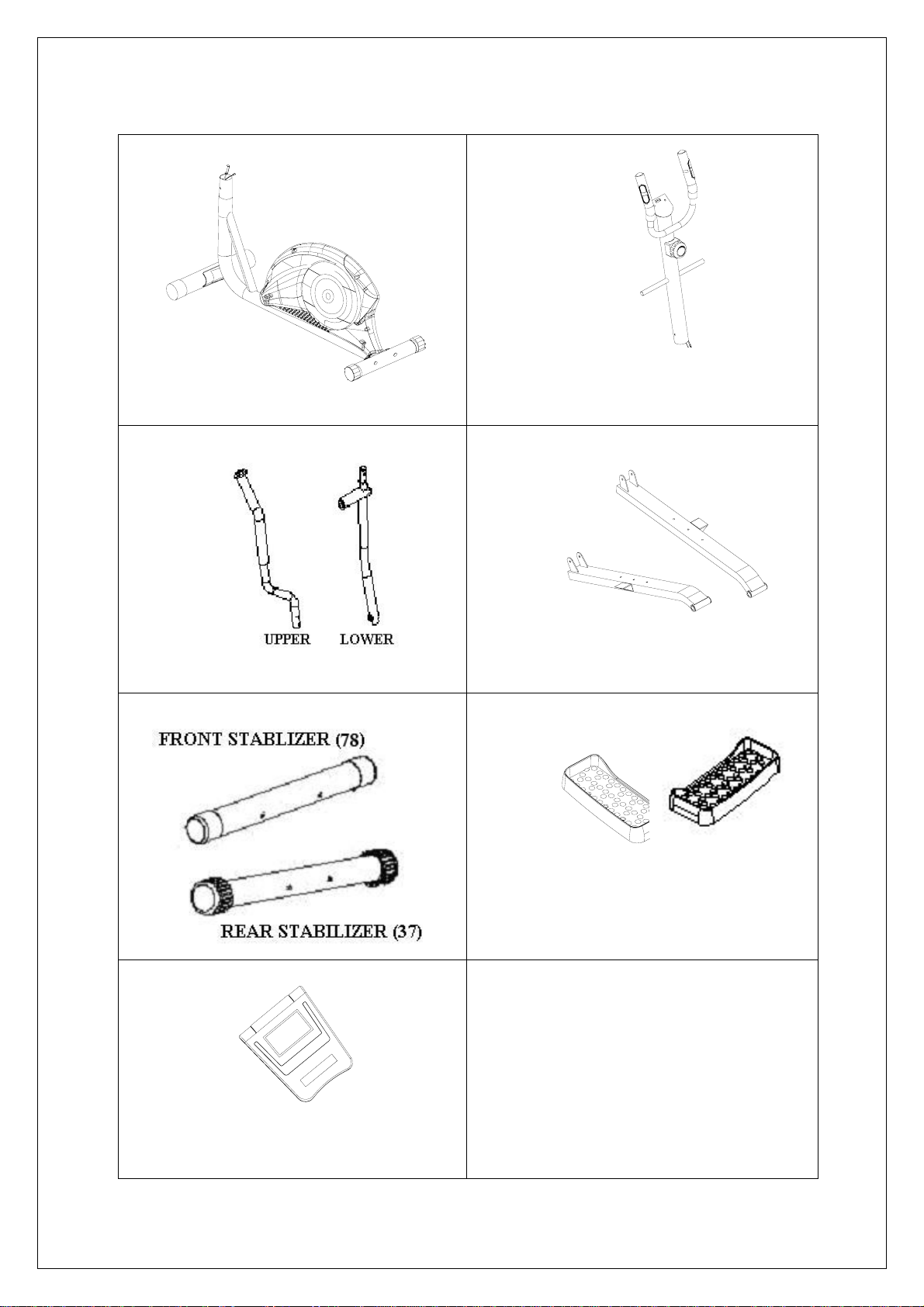

Page 4
CUADRO PRINCIPAL (61)
MANILLAR (3, 14, 48, 49)
POSTE (67)
SOPORTE (20, 46)
PEDALES (15)
MONITOR (74)
3
Page 5
LISTA
NO Descripción Q’ty NO Description Q’ty
1 TAPA 2 42 M8 x 12 TORNILLO 3
2 FOAM GRIP 2 43 TUERCA DERECHA MANIVELA 1
3 MANILLAR IZQ (SUPERIOR) 1 44 TUERCA DERECHA 1
4 M8 TUERCAS 6 45 TORNILLO DERECHO MANIVELA 1
5 Ø 8 x Ø 19 ARANDELAS 12 46 SOPORTE DERECHO 1
6 M8 x 38 PERILLA 4 47 M6 x 43 TORNILLO 6
7 Ø38 x Ø19 PLASTIC ARANDELA 2 48 MANILLAR SUPERIOR DERECHO 1
8 ARANDELA 2 49 MANILLAR SUPERIOR IZQUIERDO 1
9 Ø38 x Ø19 PLASTIC BUSHING 4 50 M10 x 4 TUERCA 5
10 ARANDELA PLANA 2 51 EJE 1
11 Ø38PLASTIC ARANDELA 2 52 RUEDA DE INERCIA 1
12 Ø 8 x Ø 19 ARANDELA PLANA 4 53 COJINETE 2
13 M8 TORNILLO 2 54 Ø14 x Ø10.2 x 9L METAL BUSHING 1
14 MANILLAR IZQ (INFERIOR) 1 55 Ø14 x Ø10.2 x 6L METAL BUSHING 1
15 PEDAL IZQUIERDO 1 56 ARANDELA ESTRELLADA 2
16 M8 NYLON TUERCA 4 57 CHAPA 1
17 TUBO 2 58 COJINETE PARA 6900 2
18 Ø20 x Ø12 PLASTIC BUSHING 4 59 CHAPA 1
19 M8 x 56 ARANDELA 2 60 Ø14 x Ø10.2 x 6L METAL BUSHING 1
20 LEFT FOOTPLATE 1 61 CUADRO PRINCIPAL 1
21 ARANDELA PLANA 6 62 CABL E D E L PULS O I N F E RI O R 1
22 M6 NYLON TUERCA 6 63 CABLE DE TENSION INFERIOR 1
23 TORNILLO IZQ 1 64 CABLE DE TENSION SUPERIOR) 1
24 Ø25 x Ø16 ARANDELA 2 65 CABLE DEL PULSO INTERMEDIO 1
25 Ø25 PLASTIC TUBO 4 66 M8 x 16 TORNILLO 4
26 TAPA DE LA MANIVELA 2 67 POSTE DEL MANILLAR 1
27 M8 TORNILLO 2 68 CONTROL DE TENSION 1
28 MANIVELA IZQUIERDA 2 69 MANILLAR 1
29 TUERCA 1 70 M5 x 1 0 TORN ILLO 2
30 BEARING FOR 6203 2 71 FOAM GRIP 2
31 ARANDELA 1 72 PULSO MANUAL 2
32 C-FORMA ARANDELA 2 73 TAPA 2
33 M4 x 50 TORNILLO 3 74 MONITOR 1
34 M4 x 20 TORNILLO 6 75 CABLE DEL PULSO SUPERIOR 2
35 CARCASA (R/L) 1 76 TAPA 2
36 TAPA PARA ESTABILIZADOR 2 77 M3 x 10 TORNILLO 2
37 ESTABILIZADOR TRASERO 1 78 ESTABILIZADOR DELANTERO 1
38 M8 x 75 TORNILLO 2 79 SET MAGNETICO 1
39 RUEDA 1 80 M8 x 75 TORNILLO 2
40 CORREA 1 81
41 EJE MANIVELA 1 82
4
Page 6
INSTRUCCIONES DE MONTAJE
38
67
76
66
64
65
5
63
62
61
1. ENSAMBLAR (76) CON 2 M8 X 75
TORNILLOS (38) Y 2 ARANDELAS (5)
AND 2 TUERCAS (4)
Y ENSAMBLAR ESTABILIZADOR
DELANTERO Y TRASERO (37) CON 2
5
4
61
37
5
80
M8 X 75 TORNILLOS (80) Y 2
ARANDELAS (5) A LA BASE DEL
CUADRO PRINCIPAL (61).
1. PRIMERO AFLOJAR LOS
PREENSAMBLADOS M8 X 16 TORNILLOS
(66) Y ARANDELAS (5).
2. SACAR LOS CABLES DE TENSIÓN (63, 64)
DEL POSTE (67) Y COLOCAR LA PERILLA
DE CONTROL (68) EN LA POSICION MAS
LIGERA
3. CONECTAR LOS CABLES DE TENSIÓN
(63, 64)
Y LOS CABLES DE PULSO (62, 65)
4. COLOCAR EL POSTE (67) DENTRO DEL
CUADRO PRINCIPAL (61) Y FIJARLO CON
4 M8 X 16 TORNILLOS (66) Y 4
ARANDELAS (5).
5
Page 7
67
10
11
12
13
14
1. ENSAMBLAR EL MANILLAR
7
8
IZQUIERDO INFERIOR(14) A EL
POSTE (67) CON M8
TORNILLOS (13),
Ø 8 x Ø 19 ARANDELAS PLANAS
(12) Y Ø16
PLASTIC ARANDELAS (11)
SEGÚN EL ESQUEMA DE LA
IZQUIERDA.
2. ENSAMBLAR EL MANILLAR
IZQUEIRDO INFERIOR (48) AL
POSTE (67) EN EL MISMO
SENTIDO.
19
15L
47
17
22
21
23
20
14
61
37
1. PONER EL PEDAL IZQUIERDO
(15) SOBRE EL SOPORTE
IZQUIERDO (20) Y APRETARLO,
USANDO 3 M6 x 43 TORNILLOS
(47) Y ARANDELAS PLANAS (21) Y
M8 NYLON TUERCAS (22).
2. ENSAMBLAR EL SOPORTE
IZQUIERDO (20) CON EL CUADRO
PRINCIPAL (61) Y EL MANILLAR
IZQ. (14) SEGÚN ESQUEMA.
3. ENSAMBLAR EL SOPORTE
DERECHO
(20) A EL CUADRO PRINCIPAL
(61) Y EL MANILLAR
DERECHO INFERIOR (48) EN
EL MISMO SENTIDO.
6
Page 8
3
5
4
6
49
1. ENSAMBLAR EL MANILLAR
IZQ. SUPERIOR (3) CON EL
MANILLAR IZQ. INFERIOR(14)
Y APRETARLO CON 2 M8 x 38
TORNILLOS (6), 2 ARANDELAS
14
(5) & 2 TUERCAS (4).
2. ENSAMBLAR EL MANILLAR
DERCHO SUPERIOR (49) CON
EL MANILLAR DERECHO
INFERIOR (48) EN EL MISMO
SENTIDO
74
70
67
1. COLOCAR EL MONITOR (74)
EN EL POSTE (67) Y FIJARLO
CON 2 M5 x 10 TORNILLOS
(70).
2.COLOCAR EL PULSO
MANUAL PIN Y EL SENSOR PIN
EN SU CORRESPONDIENTE
POSICION DEL MONITOR(74).
7
Page 9
Instrucciones del Monitor
BOTÓN
MODE: Presione para seleccionar las funciones: scan, tiempo, velocidad, distancia, calorías,
odo y pulso..
SET: Presione para fijar los valores de tiempo, distancia, calorías y pulso.
RESET: presione para volver a empezar a cero. Press to reset your preset value to zero.
Mant enga presionado más de 4 segundos y todos los valores vuelven a cero.
Funcciones:
Scan: Muestra cada function en secuencia de 6 segundos. El orden es tiempo, velocidad,
distancia, calorías y pulso.
Speed: Muestra la velocidad actual hasta 99.9 km.
Time: Muestra su tiempo de entrenamiento hasta 99:59
Cuenta atrás desde su tiempo objetivo hasta 00:00.
Distance: Muestra la distancia recorrida durante su entrenamiento hasta 99.9KM
Cuenta atrás desde su distancia objetivo hasta 00:00
Calorie: Muestra las calorías quemadas durante su entrenamiento hasta 999 cal.
Cuenta atrás desde su objetivo hasta 0 calorías.
Nota: esta es una guía de uso meramente indicativo y usada para comparación de
diferentes ejercicios y sesiones y NO puede ser usada para propósitos médicos.
Odometer Muestra la distancia total acumulada hasta 99.99 KM.
Gripped pulse: El monitor muestra el pulso actual del usuario por minuto durante su ejercicio.
Ambas manos deben ser mantenidas en el pulsómetro del grip para la lectura del pulso
Monitor Funciones:
Como preseleccionar tiempo, distancia, calorías y pulso:
1. Presionar el botón mode hasta que la función deseada aparezca.
2. Presionar set hasta que su número deseado aparezca.
3. Presionar el botón mode para aceptar el valor.
El monitor contará hacia atrás desde su valor preseleccionado
El monitor sonará intermitentemente para indicar la consecución de su valor.
8
Page 10
Presionar cualquier botón para parar el sonido y a partir de ahora empezará la cuanta atrás.
Si más de un valor es preseleccionado, el primero en alcanzar el valor activará la alarma.
Una vez usted haya parado la alarma, el siguiente valor activará la alarma hasta que usted hay
alcanzado todos los valores.
aviso
1. Monitor requiere 2: “AAA” baterías
2. El monitor se encenderá automáticamente cuando se presione cualquier botón o cuando
empiece a paladear .
3. El monitor se apagará cuando ninguna señal es detectada durante 4 minutos.
4. Si el monitor es ilegible o paracen solo parte de del monitor, cambie las baterías y
espere 15 segundos para reinstalar el sistema.
