Úvod

Vážený zákazníku!
Děkujeme vám za zakoupení produktu NAVITEL®.
NAVITEL RD6 je multifunkční autorádio, které poskytuje zvuk ve vysokém rozlišení a má mnoho dalších funkcí popsaných v této uživatelské příručce.
Před použitím zařízení si pečlivě přečtěte návod a uschovejte jej pro budoucí použití.

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

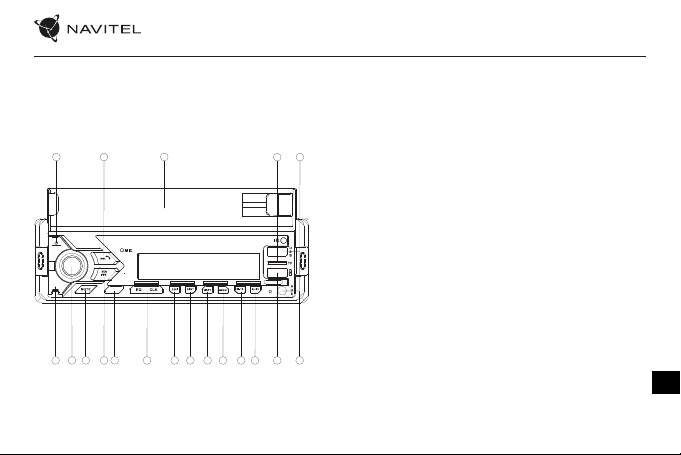

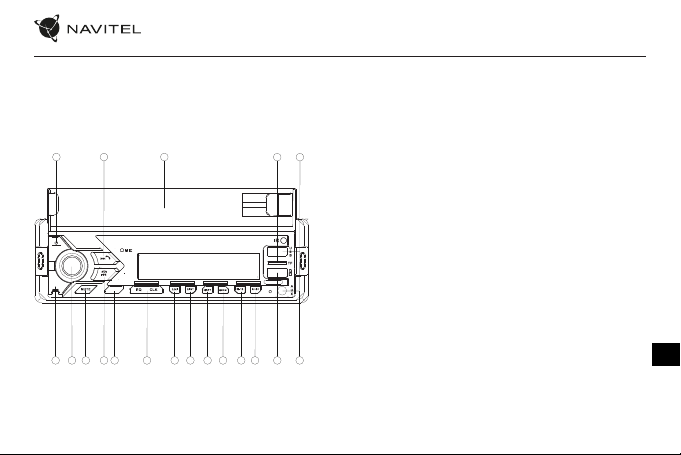

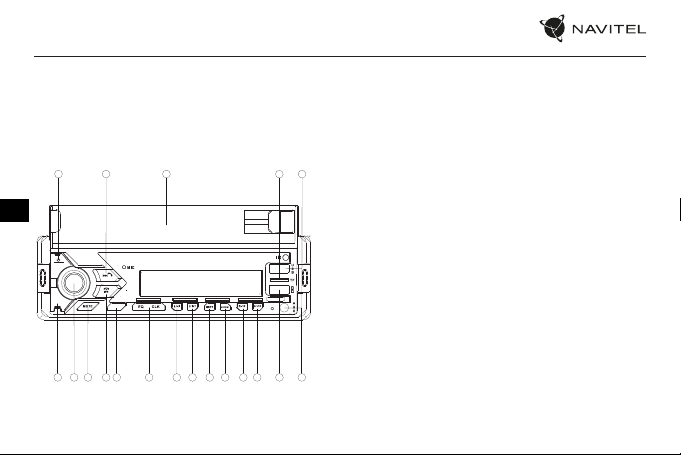

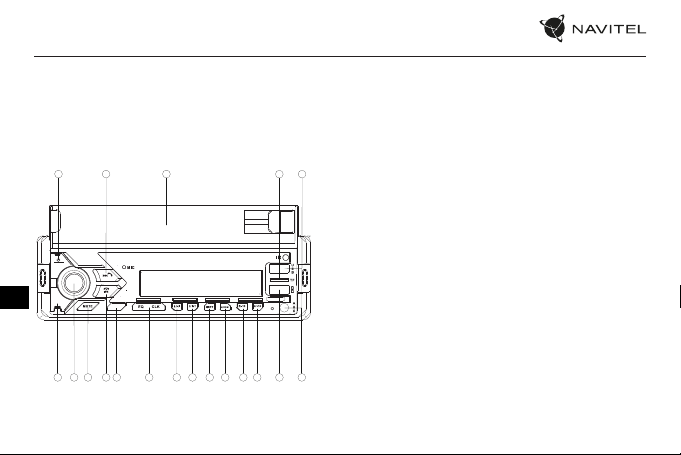

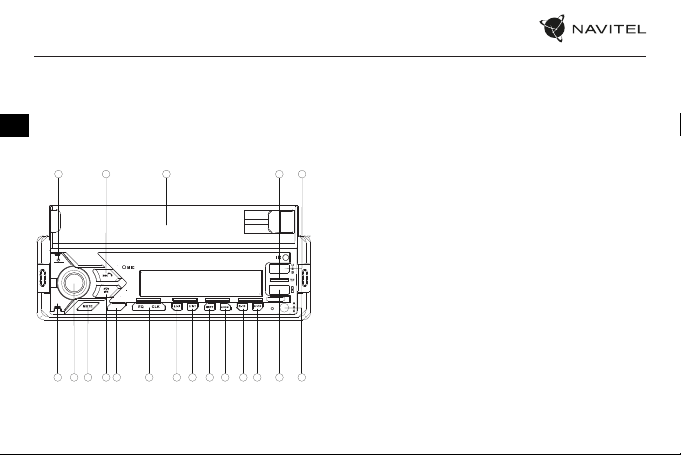

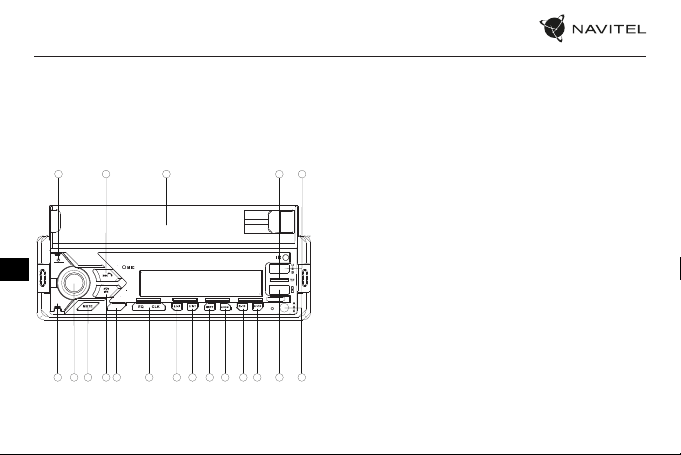

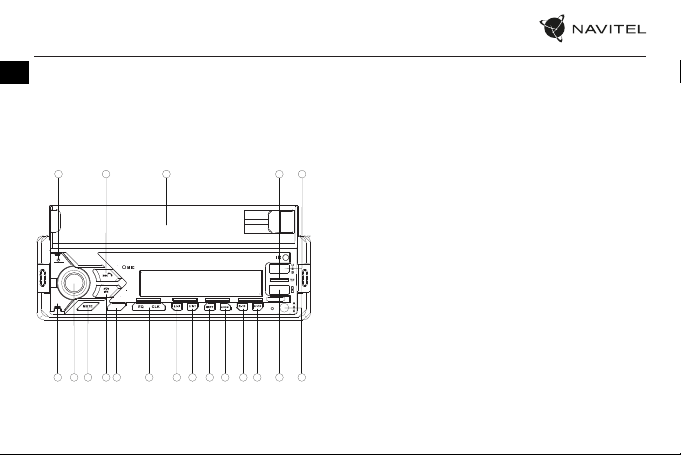

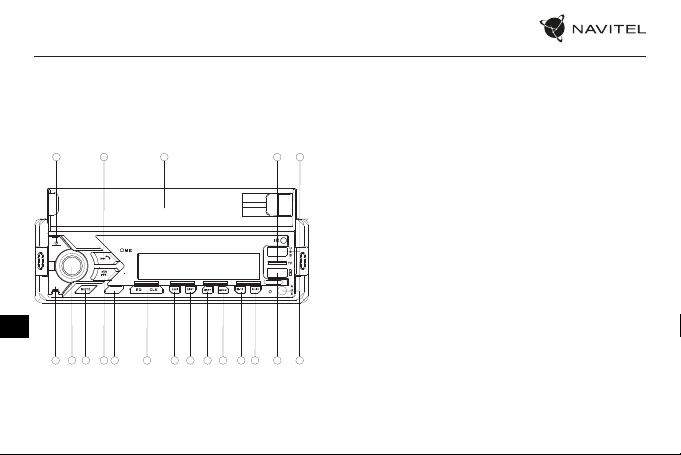

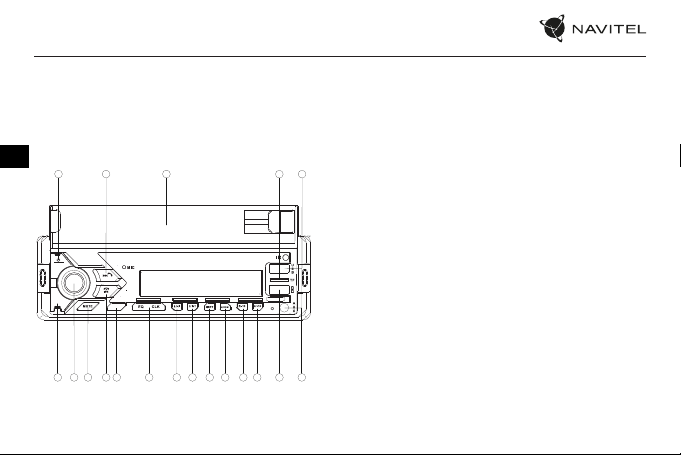

Uspořádání zařízení

1. Tlačítko zapnutí/vypnutí/přepnutí
režimu

2. Přijměte příchozí hovor/další

3. Držák mobilního telefonu

4. Slot microSD

5. Port USB1 (multimédia)

6. Výběr pásma

7. Tlačítko hlasitosti

8. Ztlumit

9. Ukončit hovor/předchozí

Obsah balení

• Autorádio NAVITEL RD6

• Montážní sada (2 ks.)

• Dálkové ovládání

10. Hlasité zapnutí/vypnutí

11. Nastavení EQ/hodin

12. Předvolba 1/přehrát/pauza

13. Předvolba 2/náhled stopy

14. Předvolba 3/přehrání

15. Předvolba 4/náhodné přehrávání

16. Předvolba 5/rychlý posun vpřed

17. Předvolba 6/rychlé převíjení vzad

18. Port USB2 (nabíjení) AUX

19. Konektor AUX

• Propojovací kabely (2 ks.)

• Záruční list

• Uživatelská příručka

NAVITEL RD6 | 3

Specikace

Typ Autorádio

Velikost jednotky 1DIN

Zobrazit VA LCD

RGB podsvícení 7 barev

MicroSD slot Ano, až 256 Gb

USB porty Ano, 2 ks.

Podpora externí USB paměti Až 256 Gb

Zvukové formáty MP3, WMA, WAV, FLAC

AUX Ano

Bluetooth Ano

Verze Bluetooth 5,0

Držák telefonu Ano

Přípustná šířka mobilního

telefonu

Přípustná tloušťka mobilního

telefonu

Poznámka: obsah balení, vzhled, specikace, které nemění celkovou funkčnost zařízení, mohou být změněny výrobcem bez předchozího upozornění.

135 - 162 mm

≤13 mm

FM frekvence 87,5-108,0 MHz

Přednastavené stanice 18 stanic

Proly handsfree A2DP, AVRCP, HSP, HFP

Mikrofon Ano

Ekvalizér Ano

Výstupní výkon 4 x 45 W

Audio konektory

Dálkové ovládání Ano

Napětí DC 9-16 V

Nerovnováha zvukových kanálů ≤ 2 dB

Oddělení kanálů ≥ 56 dB

Frekvenční odezva 20 Hz – 20 kHz (± 3 dB)

RCA konektor (2 ks), 3,5 mm

konektor (na předním panelu)

CZ

4 | UŽIVATELSKÁ PŘÍRUČKA

CZ

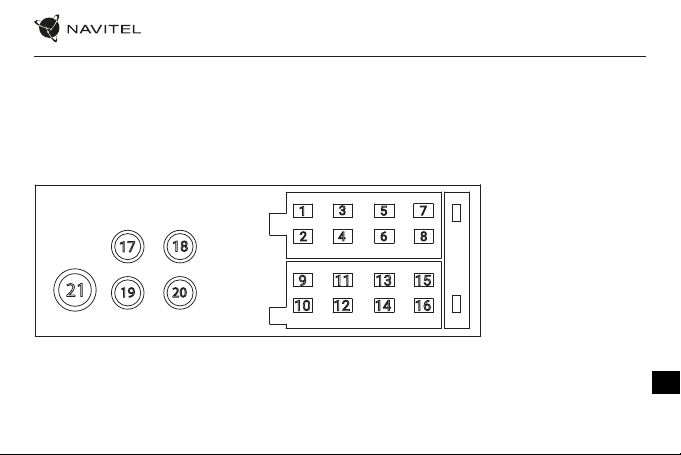

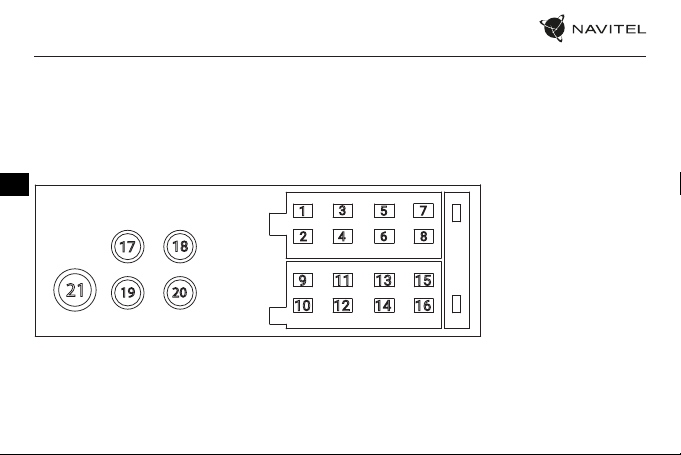

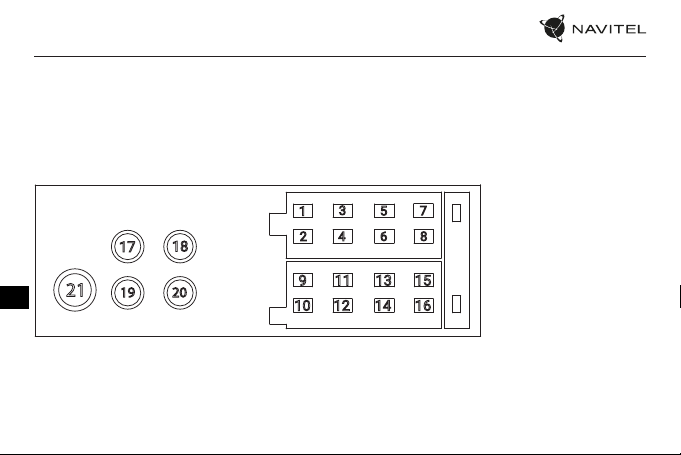

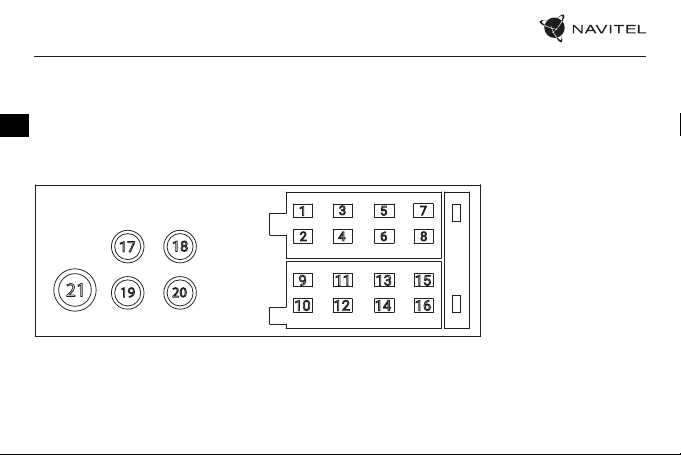

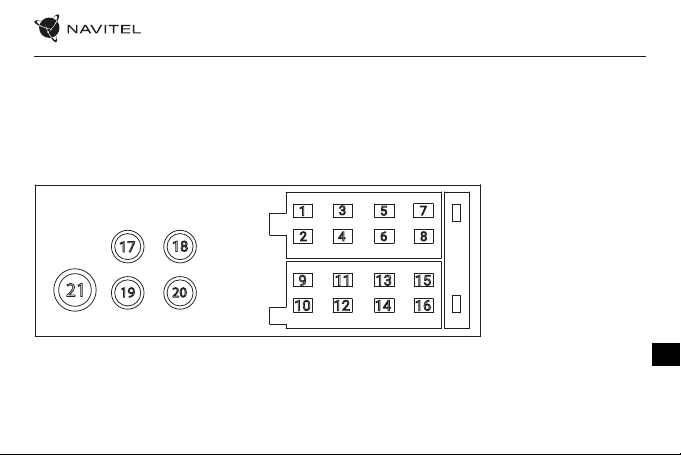

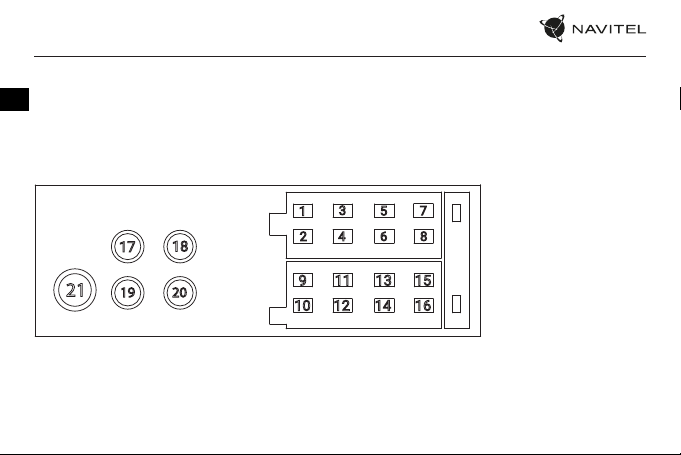

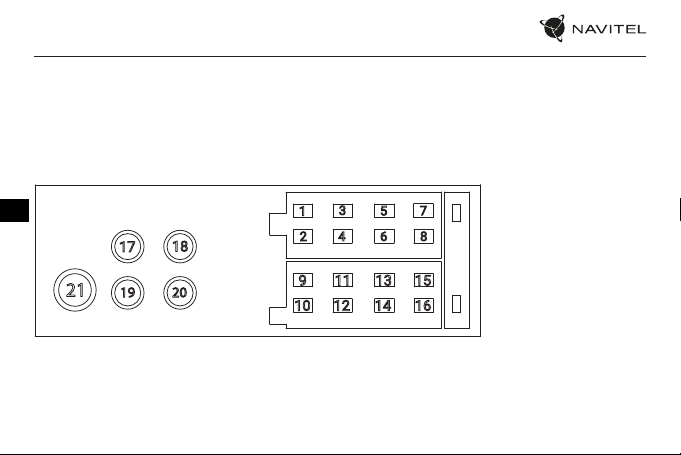

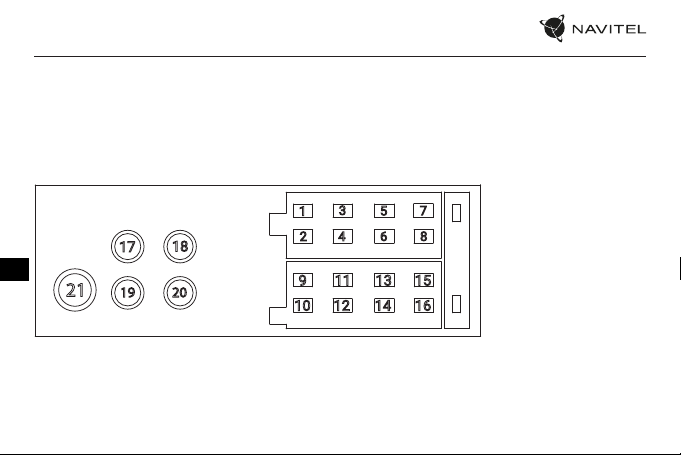

Schéma zapojení

Důrazně se doporučuje, aby práce na instalaci autorádia prováděl kvalikovaný personál s potřebnými dovednostmi. Ujistěte se, že tyto práce jsou
bezpečné v případě vlastní instalace.

1. Pravý zadní reproduktor (+)

2. Pravý zadní reproduktor (-)

3. Pravý přední reproduktor (+)

4. Pravý přední reproduktor (-)

5. Levý přední reproduktor (+)

6. Levý přední reproduktor (-)

7. Levý zadní reproduktor (+)

8. Levý zadní reproduktor (-)

9. Nepoužito

10. Nepoužito

11. Nepoužito

12. Konstantní napájení (+12V)

13. Napájecí anténa

14. Nepoužito

15. Zapalování/příslušenství

16. Uzemnění

17. Pravý konektor RCA (červený)

18. Pravý konektor RCA (červený)

19. Levý RCA konektor (bílý)

20. Levý RCA konektor (bílý)

21. Anténa rádia

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

NAVITEL RD6 | 5

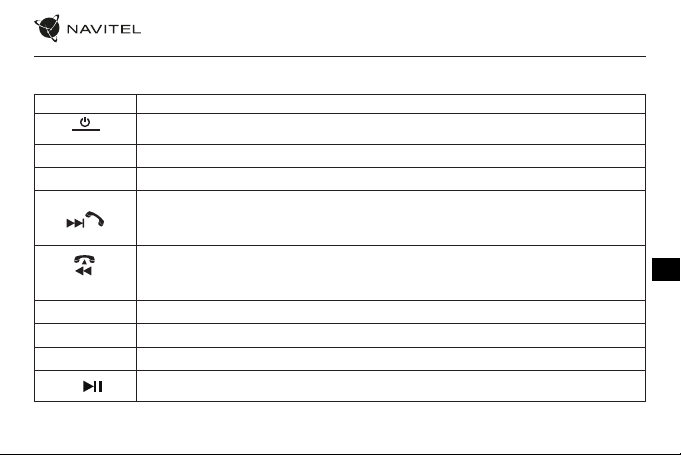

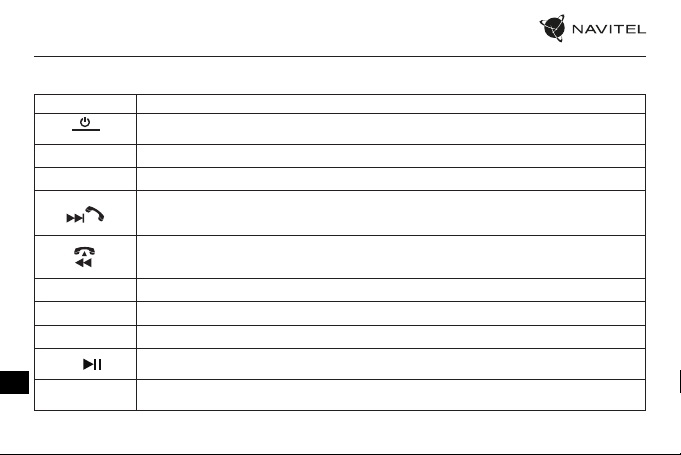

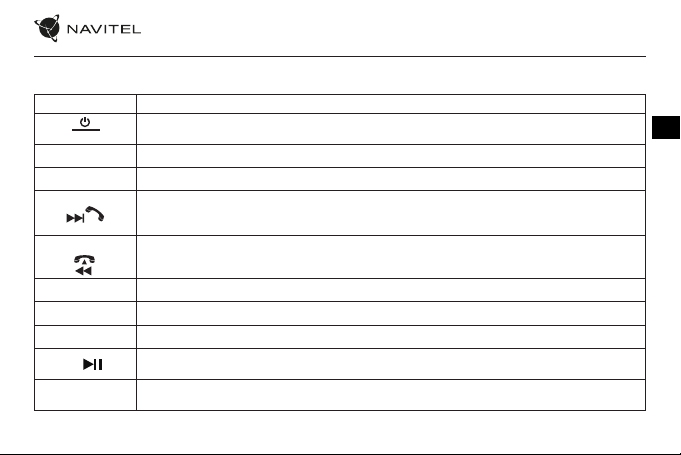

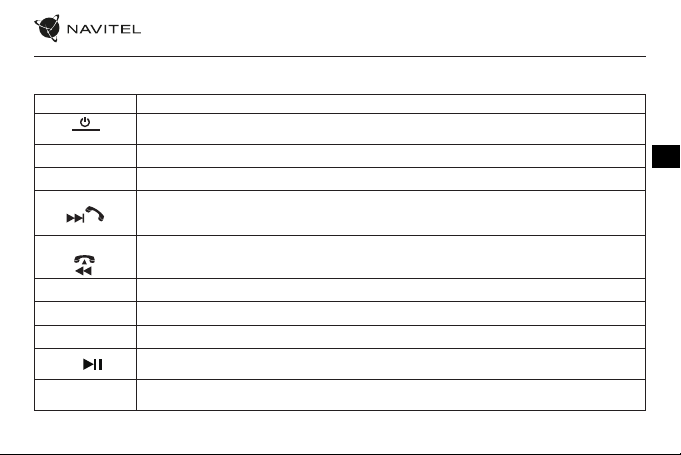

Tlačítka

Tlačítko Funkce

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Stisknutím tlačítka zapnete/vypnete zařízení. Když je zařízení zapnuté, stiskněte tlačítko pro přepínání režimů RADIO/
USB/SD/AUX/BLUETOOTH.

V režimu RADIO stiskněte tlačítko pro výběr jednoho z pásem FM1 - FM2 - FM3.

V režimech RADIO/USB/SD/AUX stiskněte tlačítko pro vypnutí/zapnutí zvuku.

Při poslechu rádia stiskněte a podržte tlačítko pro postupné vyhledávání rozhlasové stanice směrem nahoru.
Když je Bluetooth zapnuto, stiskněte tlačítko pro přijetí hovoru.
Při poslechu hudby stisknutím tlačítka přepnete na další skladbu.

Při poslechu rádia stiskněte a podržte tlačítko pro vyhledání rozhlasové stanice postupně směrem dolů.
Když je Bluetooth zapnuto, stiskněte tlačítko pro ukončení hovoru.
Při poslechu hudby stisknutím tlačítka přepnete na předchozí skladbu.

V režimu BLUETOOTH stisknutím tlačítka zapnete/vypnete hlasitý reproduktor

V režimu RADIO/USB/SD stisknutím tlačítka otevřete nastavení ekvalizéru.

Stisknutím tlačítka otevřete nastavení času.

V režimu USB/SD stiskněte tlačítko pro pozastavení skladby; stiskněte tlačítko ještě jednou pro zrušení pozastavení skladby.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 1.

V režimu USB/SD stiskněte tlačítko pro náhled skladby po dobu 10 sekund.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 2.

CZ

6 | UŽIVATELSKÁ PŘÍRUČKA

CZ

3/RPT

4/RDM

5/-10

6/+10

Tlačítko

hlasitosti

V režimu USB/SD stiskněte tlačítko pro opětovné přehrání aktuální skladby.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 3.

V režimu USB/SD stiskněte tlačítko pro náhodné přehrávání skladeb.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 4.

V režimu USB/SD stiskněte toto tlačítko pro opuštění aktuální složky; podržte tlačítko pro rychlé převíjení skladby zpět
po dobu 10 sekund.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 5.

V režimu USB/SD stiskněte toto tlačítko pro vstup do zvolené složky; podržte tlačítko pro rychlý posun vpřed po dobu 10 sekund.
V režimu RADIO stiskněte tlačítko pro výběr předvolby rádiové stanice 6.

Otočením tlačítka po směru hodinových ručiček hlasitost zvýšíte, proti směru hodinových ručiček hlasitost snížíte.

NAVITEL RD6 | 7

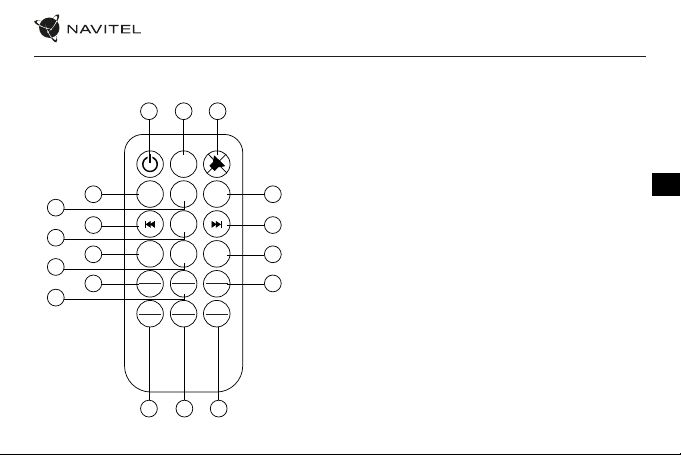

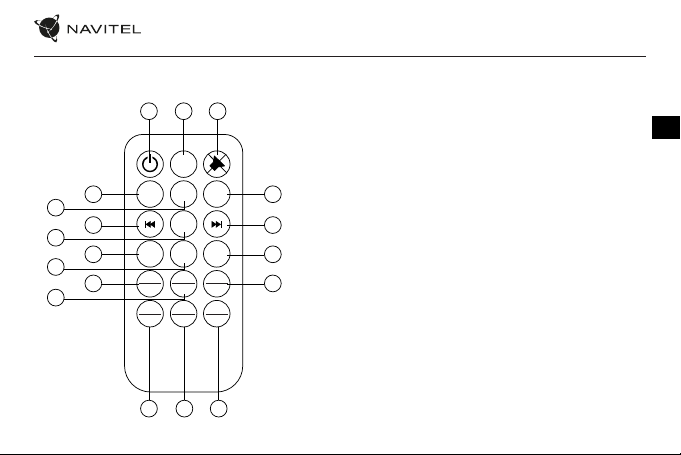

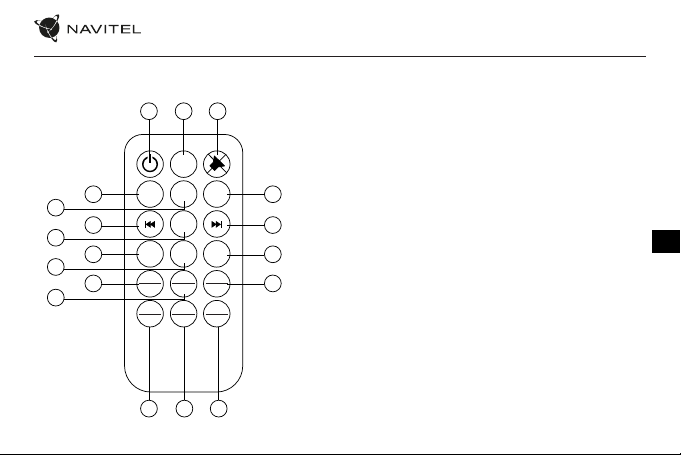

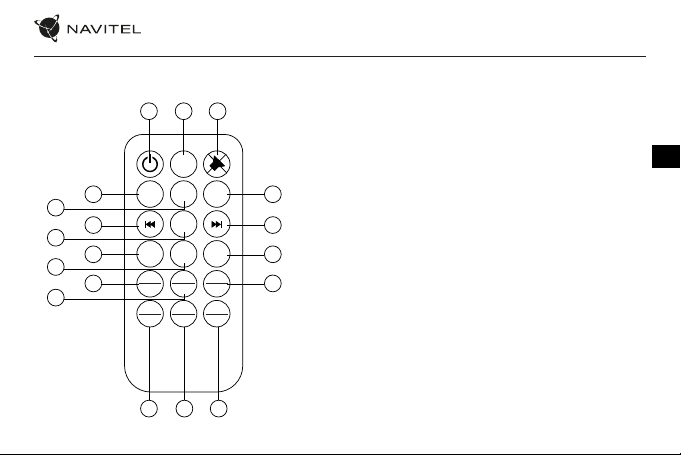

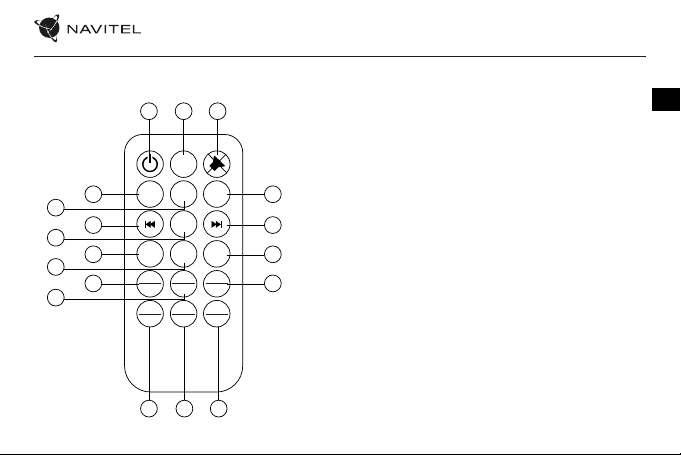

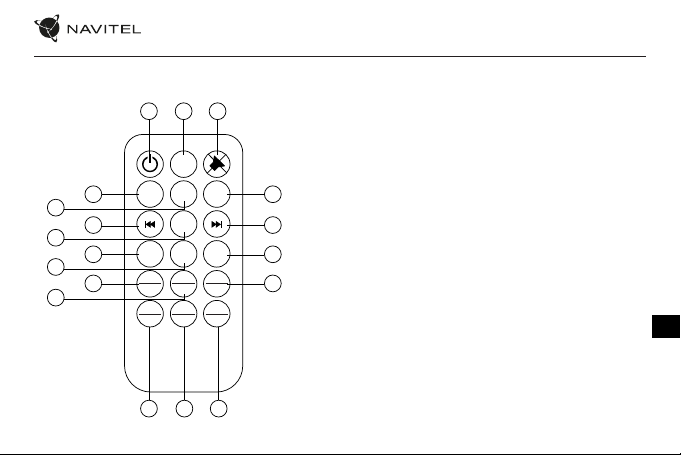

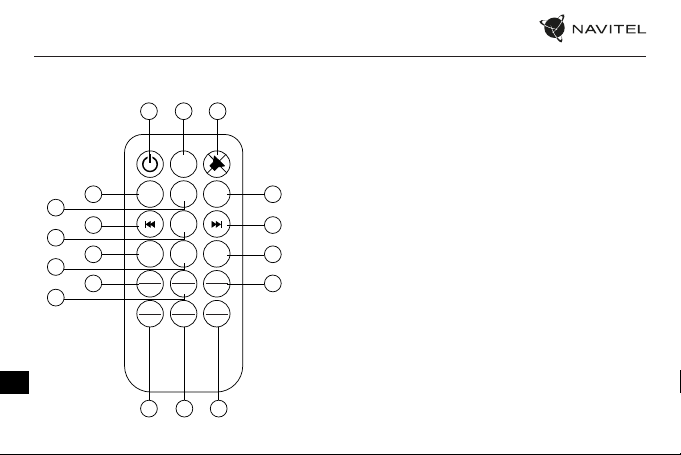

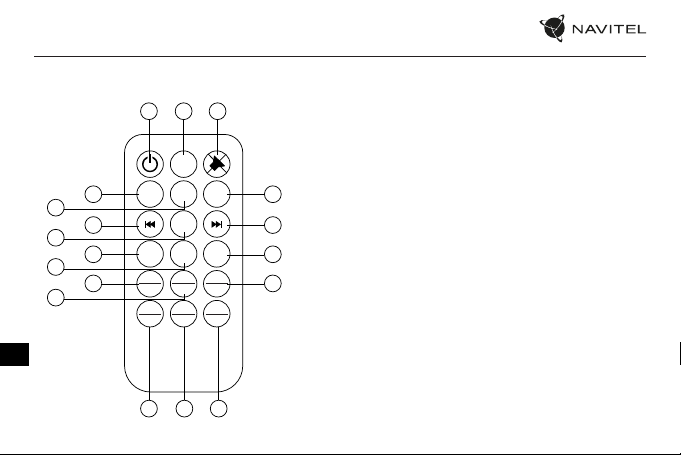

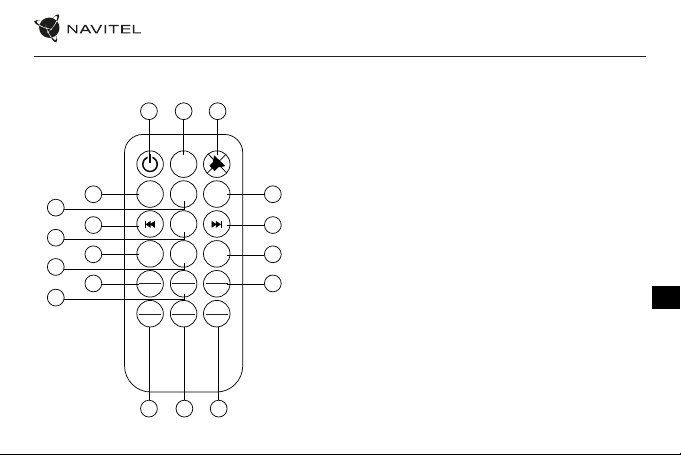

Dálkové ovládání

1 2 3

MODE

VOL+

BAND AMS

18

17

16

15

14

13

12

11

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

10 9 8

CZ

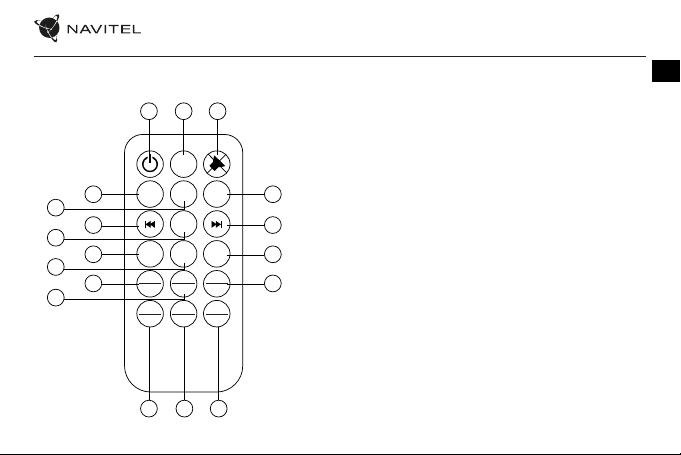

1. Tlačítko zapnutí/v ypnutí

2. Tlačítko MODE

3. Tlačítko ztlumení

4. Automaticky vyhledejte rozhlasové stanice a přiřaďte je tlačítkům 1-6

4

5

6

3

7

RPT

6

+10

5. Další

6. Nastavení hodin/jasu autorádia

7. Předvolba rozhlasové stanice 3/přehrání

8. Předvolba rozhlasové stanice 6/rychle vpřed

9. Předvolba rozhlasové stanice 5/rychlé převíjení vzad

10. Předvolba rozhlasové stanice 4/náhodné přehrávání

11. Předvolba rozhlasové stanice 2/náhled skladby

12. Předvolba rozhlasové stanice 1/přehrávání/pauza

13. Snížení hlasitosti

14. Ekvalizér

15. Vyberte

16. Předchozí

17. Zvýšení hlasitosti

18. Přepnout pásmo

8 | UŽIVATELSKÁ PŘÍRUČKA

CZ

Problémy a jejich řešení

Problém Příčina Řešení

Zařízení se nezapne

Žádný zvuk

Spálená pojistka

Nadměrné přeskakování Nesprávná montáž

Špatné zapojení žlutých a/nebo červených vodičů Zkontrolujte připojení žlutého a červeného vodiče

Špatné připojení černého vodiče Zkontrolujte připojení černého vodiče k zemi

Spálená pojistka Vyměňte pojistku

Špatné zapojení vodičů reproduktorů Zkontrolujte připojení vodičů reproduktorů

Holé reproduktorové dráty jsou ve vzájemném
kontaktu resp

Žluté a/nebo červené vodiče jsou v kontaktu s kostrou Izolujte vodiče od kostry, vyměňte pojistka

Vodiče reproduktoru jsou v kontaktu s kostrou Izolujte vodiče od kostry, vyměňte pojistka

Špatná hodnota pojistky Použijte pojistku se správnou jmenovitou hodnotou

Izolujte všechny holé vodiče reproduktorů od
sebe a kostra podvozku

Zkontrolujte montážní pouzdro a opěrku zadního
popruhu, znovu namontovat autorádio

NAVITEL RD6 | 9

Opatření

• Používejte pouze příslušenství schválené výrobcem.

• Přípustná okolní teplota v provozním režimu: -20 až +60°С. Skladovací teplota: -20 až +60°С. Relativní vlhkost: 5% až 90% bez kondenzace (25°С).

• Umístěte zařízení mimo zdroje ohně, aby nedošlo k výbuchu nebo požáru.

• Nevystavujte zařízení fyzickým nárazům.

• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.

• K čištění produktu nepoužívejte chemikálie ani čisticí prostředky; před čištěním zařízení vždy vypněte.

• Přísně dodržujte zákony a regulační akty regionu, kde se zařízení používá. Toto zařízení nelze používat k nezákonným účelům.

• Nerozebírejte ani neopravujte zařízení sami. V případě poruchy zařízení kontaktujte servisní středisko.

Společnost NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL RD6 je kompatibilní s evropskou směrnicí RED 2014/53/EU. Úplné znění prohlášení o shodě
je k dispozici na následující internetové adrese: www.navitel.com/declaration_of_conformity

CZ

10 | BENUTZERHANDBUCH

Einleitung

Sehr geehrter Kunde!

DE

Vielen Dank für den Kauf dieses NAVITEL®-Produkts.
NAVITEL RD6 ist ein multifunktionales Autoradio, das hochauösenden Klang bietet und über viele zusätzliche Funktionen verfügt, die in diesem
Benutzerhandbuch beschrieben werden. Bitte lesen Sie das Handbuch vor der Verwendung des Geräts sorgfältig durch und bewahren Sie es zum
späteren Nachschlagen auf.

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

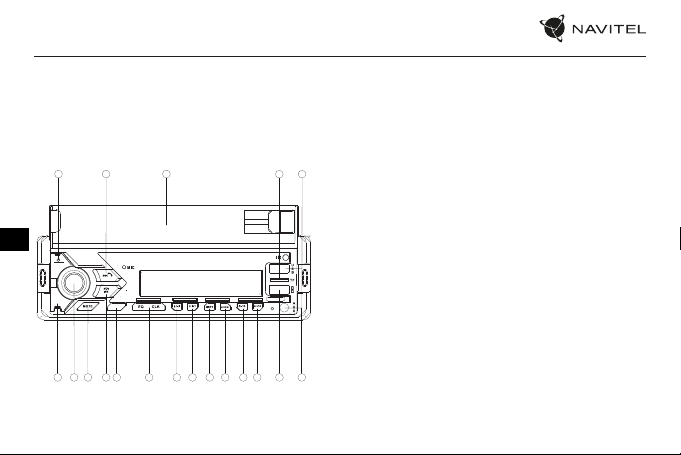

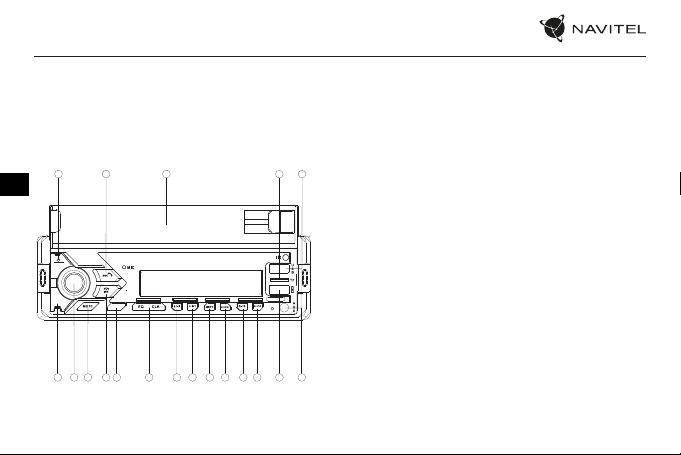

Geräteaufbau

1. Ein-/Aus-/Modus-Umschalttaste

2. Eingehenden Anruf annehmen/
Weiter

3. Handyhalterung

4. MicroSD-Steckplatz

5. Anschluss USB1 (Multimedia)

6. Bandauswahl

7. Lautstärkeregler

8. Stummschalten

9. Anruf beenden/Zurück

Lieferumfang

• Autoradio NAVITEL RD6

• Installationstool (2 Stk.)

• Fernbedienung

10. Lautstärke ein/aus

11. EQ/Uhreinstellungen

12. Voreinstellung 1/Wiedergabe/Pause

13. Voreinstellung 2/Titelvorschau

14. Voreinstellung 3/Wiedergabe

15. Voreinstellung 4/Zufallswiedergabe

16. Voreinstellung 5/Schneller Vorlauf

17. Voreinstellung 6/Schneller Rücklauf

18. Anschluss USB2 (Laden) AUX

19. AUX-Anschluss

• Verbindungskabel (2 Stk.)

• Garantiekarte

• Benutzerhandbuch

NAVITEL RD6 | 11

Spezikationen

Typ Autoradio

Einheitsgröße 1DIN

Anzeige VA LCD

RGB-Hintergrundbeleuchtung 7 Farben

MicroSD-Steckplatz Ja, bis zu 256 GB

USB-Anschlüsse Ja, 2 Stk.

Unterstützung für externen

USB-Speicher

Audioformate MP3, WMA, WAV, FLAC

ZU Ja

Bluetooth Ja

Bluetooth-Version 5.0

Telefonhalterung Ja

Zulässige Breite des

Mobiltelefons

Hinweis: Der Packungsinhalt, das Aussehen und die Spezikationen, die keinen Einuss auf die Gesamtfunktionalität des Geräts haben, können vom
Hersteller ohne vorherige Ankündigung geändert werden.

Bis zu 256 GB

135 - 162 mm

Zulässige Dicke des

Mobiltelefons

FM-Frequenzen 87.5-108.0 MHz

Voreingestellte Radiosender 18 Radiosender

Freisprechprole A2DP, AVRCP, HSP, HFP

Mikrofon Ja

Equalizer Ja

Ausgangsleistung 4х45 W

Audio-Anschlüsse

Fernbedienung Ja

Stromspannung Gleichstrom 9–16 V

Ungleichgewicht der

Audiokanäle

Kanaltrennung ≥ 56 dB

Frequenzgang 20 Hz – 20 kHz (± 3 dB)

≤13 mm

Cinch-Anschluss (2 Stk.), 3,5-mm-

Anschluss (auf der Vorderseite)

≤ 2 dB

DE

12 | BENUTZERHANDBUCH

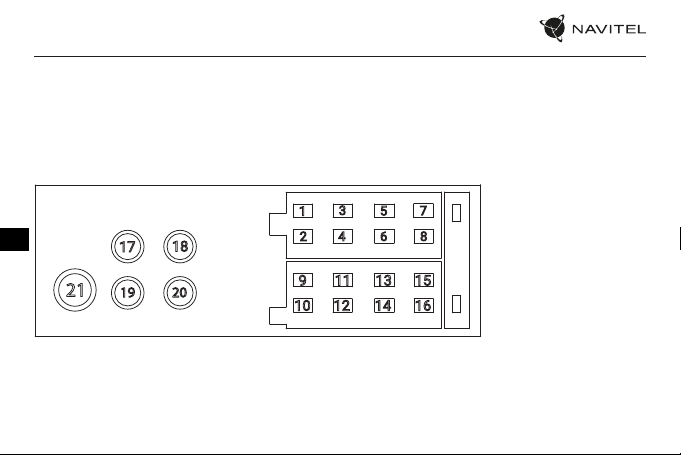

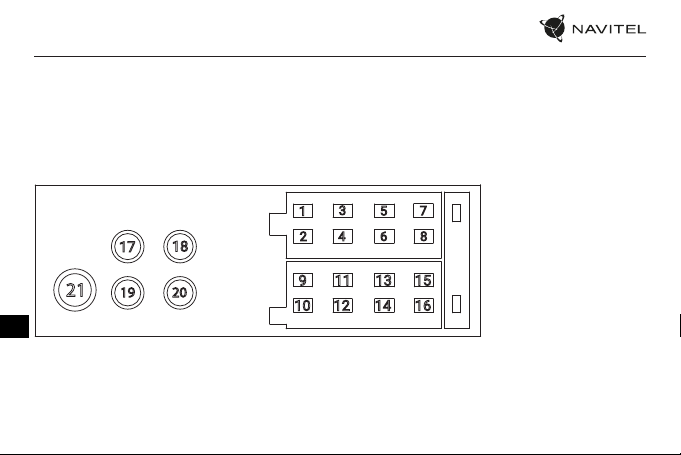

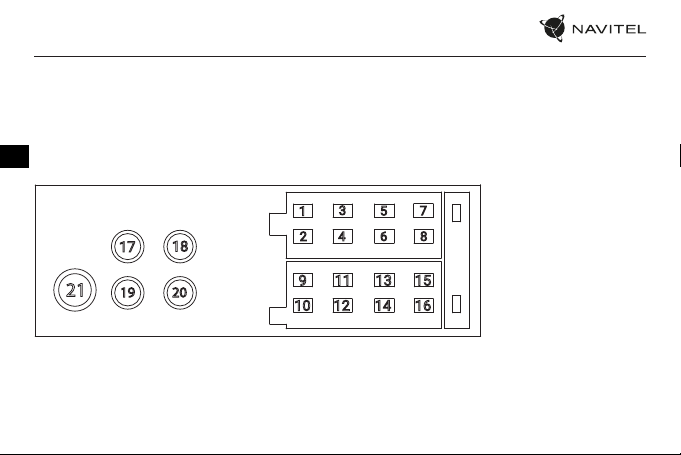

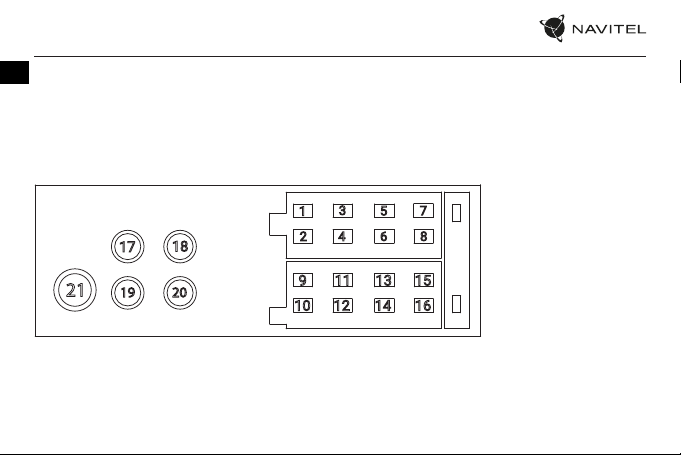

Schaltplan

Es wird dringend empfohlen, die Arbeiten zur Installation des Autoradios von qualiziertem Personal mit den erforderlichen Kenntnissen durchführen

DE

zu lassen. Stellen Sie sicher, dass diese Arbeiten bei einer Selbstinstallation sicher sind.

1. Rechter hinterer Lautsprecher (+)

2. Rechter hinterer Lautsprecher (-)

3. Rechter vorderer Lautsprecher (+)

4. Rechter vorderer Lautsprecher (-)

5. Linker vorderer Lautsprecher (+)

6. Linker vorderer Lautsprecher (-)

7. Linker hinterer Lautsprecher (+)

8. Linker hinterer Lautsprecher (-)

9. N icht verwendet

10. Nicht verwendet

11. Nicht verwendet

12. Konstante Stromversorgung
(+12 V)

13. Elektrische Antenne

14. Nicht verwendet

15. Zündung/Zubehör

16. Masse

17. Rechter Cinch-Anschluss (rot)

18. Rechter Cinch-Anschluss (rot)

19. Linker Cinch-Anschluss (weiß)

20. Linker Cinch-Anschluss (weiß)

21. Radioantenne

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

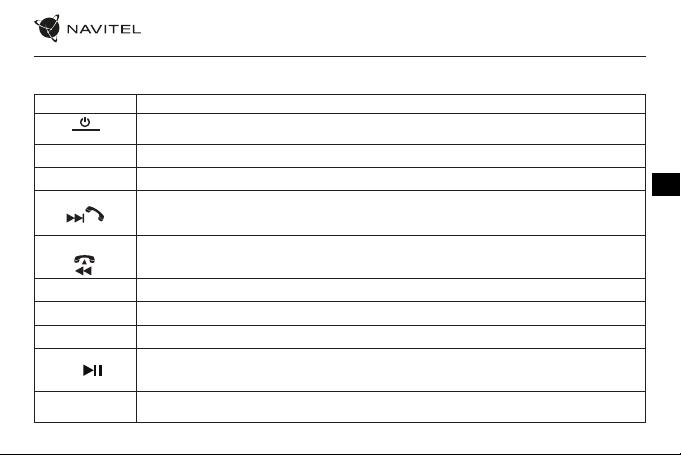

Tasten

Taste Funktionen

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Drücken Sie die Taste, um das Gerät ein-/auszuschalten. Wenn das Gerät eingeschaltet ist, drücken Sie die Taste, um
zwischen den Modi RADIO/USB/SD/AUX/BLUETOOTH zu wechseln.

Drücken Sie im RADIO-Modus die Taste, um eines der Bänder FM1 – FM2 – FM3 auszuwählen.

Drücken Sie im RADIO/USB/SD/AUX-Modus die Taste, um den Ton ein-/auszuschalten.

Halten Sie beim Radiohören die Taste gedrückt, um schrittweise aufwärts nach Radiosendern zu suchen.
Wenn Bluetooth eingeschaltet ist, drücken Sie die Taste, um einen Anruf anzunehmen.
Wenn Sie Musik hören, drücken Sie die Taste, um zum nächsten Song zu wechseln.

Halten Sie beim Radiohören die Taste gedrückt, um schrittweise abwärts nach Radiosendern zu suchen.
Wenn Bluetooth eingeschaltet ist, drücken Sie die Taste, um den Anruf zu beenden.
Wenn Sie Musik hören, drücken Sie die Taste, um zur vorherigen Musik zu wechseln.

Drücken Sie im BLUETOOTH-Modus die Taste, um den Lautsprecher ein-/auszuschalten

Drücken Sie im RADIO/USB/SD-Modus die Taste, um die Equalizer-Einstellungen zu önen.

Durch Drücken der Taste önen Sie die Zeiteinstellungen.

Drücken Sie im USB/SD-Modus die Taste, um den Titel anzuhalten. Drücken Sie die Taste noch einmal, um die Pause
fortzusetzen.
Drücken Sie im RADIO-Modus die Taste, um den voreingestellten Radiosender 1 auszuwählen.

Drücken Sie im USB/SD-Modus die Taste, um den Titel 10 Sekunden lang anzuhören.
Drücken Sie im RADIO-Modus die Taste, um den voreingestellten Radiosender 2 auszuwählen.

NAVITEL RD6 | 13

DE

14 | BENUTZERHANDBUCH

DE

3/RPT

4/RDM

5/-10

6/+10

Lautstärke-

regler

Drücken Sie im USB/SD-Modus die Taste, um den aktuellen Titel einmal erneut abzuspielen.
Drücken Sie im RADIO-Modus die Taste, um einen voreingestellten Radiosender auszuwählen 3.

Drücken Sie im USB/SD-Modus die Taste, um die Titel in zufälliger Reihenfolge wiederzugeben.
Drücken Sie im RADIO-Modus die Taste, um einen voreingestellten Radiosender auszuwählen 4.

Drücken Sie im USB/SD-Modus diese Taste, um den aktuellen Ordner zu verlassen. Halten Sie die Taste 10 Sekunden lang
gedrückt, um den Titel schnell zurückzuspulen.
Drücken Sie im RADIO-Modus die Taste, um den voreingestellten Radiosender 5 auszuwählen.

Drücken Sie im USB/SD-Modus diese Taste, um den ausgewählten Ordner aufzurufen. Halten Sie die Taste 10 Sekunden
lang gedrückt, um den Titel schnell vorzuspulen.
Drücken Sie im RADIO-Modus die Taste, um einen voreingestellten Radiosender auszuwählen 6.

Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu
verringern.

Fernbedienung

1 2 3

MODE

BAND AMS

18

17

16

15

14

13

12

11

1

PAU

4

RDM

10 9 8

VOL+

SEL

VOL-EQ CLK

2

INT

5

-10

NAVITEL RD6 | 15

DE

1. Ein-/Aus-Taste

2. MODE-Taste

3. Stummschalttaste

4. R adiosender automatisch suchen und den Tasten 1-6 zuordnen

4

5

6

3

7

RPT

6

+10

5. Weiter

6. Uhreinstellung/Helligkeit des Autoradios

7. Voreingestellter Radiosender 3/Wiedergabe

8. Voreingestellter Radiosender 6/Schneller Vorlauf

9. Voreingestellter Radiosender 5/Schneller Rücklauf

10. Voreingestellter Radiosender 4/Zufallswiedergabe

11. Voreingestellter Radiosender 2/Titelvorschau

12. Voreingestellter Radiosender 1/Wiedergabe/Pause

13. Lautstärke verringern

14. Equalizer

15. Auswählen

16. Zurück

17. Lautstärke erhöhen

18. Frequenzband wechseln

16 | BENUTZERHANDBUCH

Fehlerbehebung

DE

Problem Problemursache Mögliche Lösung

Gerät lässt sich nicht einschalten

Keinen Ton

Durchgebrannte Sicherung

Übermäßiges Seilhüpfen Unsachgemäße Montage

Falscher Anschluss der gelben und/oder roten Kabel

Falscher Anschluss des schwarzen Kabels

Durchgebrannte Sicherung Ersetzen Sie die Sicherung

Falscher Anschluss der Lautsprecherkabel

Blanke Lautsprecherdrähte haben Kontakt miteinander
oder mit der Gehäusemasse

Gelbe und/oder rote Drähte haben Kontakt mit der
Chassis-Erdung

Lautsprecherkabel haben Kontakt mit der Chassis-Erdung

Falsche Sicherungsleistung Verwenden Sie eine Sicherung mit der richtigen Stärke

Überprüfen Sie die Verbindung der gelben und
roten Drähte

Überprüfen Sie die Verbindung des schwarzen
Kabels zur Erde

Überprüfen Sie die Verbindung der
Lautsprecherkabel

Isolieren Sie alle blanken Lautsprecherkabel
voneinander und von der Gehäusemasse

Isolieren Sie die Leitungen von der Chassis­Erdung und ersetzen Sie die Sicherung

Isolieren Sie die Leitungen von der Chassis-Erdung
und ersetzen Sie die Sicherung

Einbauhülse und hintere Gurtaufnahme prüfen,
Autoradio wieder montieren

NAVITEL RD6 | 17

Vorsichtsmaßnahmen

• Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

• Zulässige Umgebungstemperatur im Betriebsmodus: -20 bis +60 °C. Lagertemperatur: -20 bis +60 °C. Relative Luftfeuchtigkeit: 5 % bis 90 % ohne
Kondensation (25 °C).

• Bewahren Sie das Gerät nicht in der Nähe von Feuerquellen auf, um Explosionen oder Feuer zu vermeiden.

• Setzen Sie das Gerät keinen physischen Stößen aus.

• Vermeiden Sie den Kontakt des Geräts mit Quellen elektromagnetischer Strahlung.

• Verwenden Sie keine Chemikalien oder Reinigungsmittel zum Reinigen des Produkts; schalten Sie das Gerät vor dem Reinigen immer aus.

• Befolgen Sie strikt die Gesetze und Vorschriften der Region, in der das Gerät verwendet wird. Dieses Gerät darf nicht für illegale Zwecke verwendet
werden.

• Zerlegen oder reparieren Sie das Gerät nicht selbst. Wenden Sie sich bei Gerätefehlern an das Servicecenter.

NAVITEL s.r.o. erklärt hiermit, dass das Gerät NAVITEL RD6 mit der europäischen Richtlinie RED 2014/53/EU kompatibel ist. Der vollständige Text der
Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.navitel.com/declaration_of_conformity

DE

18 | KASUTUSJUHEND

Sissejuhatus

Hea klient!
Täname, et ostsite selle NAVITEL® toote.
NAVITEL RD6 on multifunktsionaalne autoraadio, mis pakub kõrge eraldusvõimega heli ja millel on palju selles kasutusjuhendis kirjeldatud

EE

lisafunktsioone. Enne seadme kasutamist lugege juhend hoolikalt läbi ja hoidke see edaspidiseks kasutamiseks alles.

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

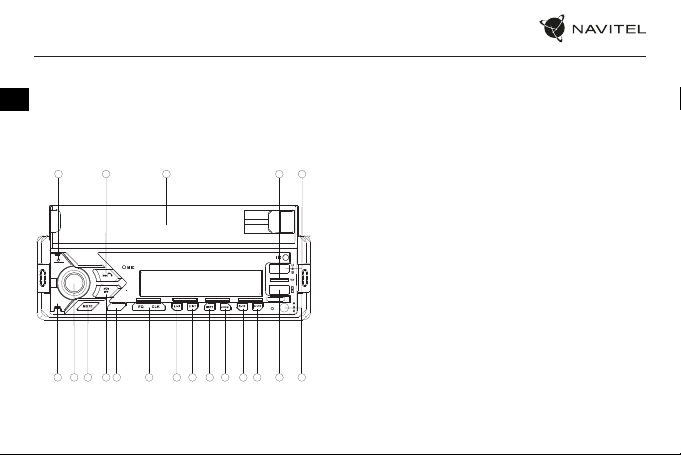

Seadme paigutus

1. Sisse/välja/lülitusrežiimi nupp

2. Vasta sissetulevale kõnele/järgmine

3. Mobiiltelefoni hoidik

4. MicroSD pesa

5. Port USB1 (multimeedium)

6. Bändi valimine

7. Helitugevuse nupp

8. Vaigista

9. Lõpeta kõne/eelmine

10. Valju sisse/välja

Paki sisu

• NAVITEL RD6 autoraadio

• Paigalda tööriist (2 tk.)

• Pult

11. EQ/kella seadistused

12. Eelseadistus 1/esitus/paus

13. Eelseadistatud 2/raja eelvaade

14. Eelseadistus 3/taasesitus

15. Eelseadistatud 4/juhuslik taasesitus

16. Eelseadistatud 5/kerimine edasi

17. Eelseadistatud 6/kiire
tagasikerimine

18. Port USB2 (laadimine) AUX

19. AUX pistik

• Ühenduskaablid (2 tk.)

• Garantii kaart

• Kasutusjuhend

NAVITEL RD6 | 19

Tehnilised andmed

Tüüp Autoraadio

Ühiku suurus 1DIN

Ekraan VA LCD

RGB taustvalgus 7 värvi

MicroSD pesa Jah, kuni 256 Gb

USB-pordid Jah, 2 tk.

Välise USB-mälu tugi Kuni 256 Gb

Helivormingud MP3, WMA, WAV, FLAC

AUX Jah

Bluetooth Jah

Bluetoothi versioon 5.0

Telefonihoidja Jah

Mobiiltelefoni lubatud laius 135 - 162 mm

Märkus: pakendi sisu, välimust, spetsikatsioone, mis ei muuda seadme üldist funktsionaalsust, võib tootja ette teatamata muuta.

Mobiiltelefoni lubatud paksus ≤13 mm

FM sagedused 87.5-108.0 MHz

Eelseadistatud raadiojaamad 18 raadiojaama

Käed-vabad proilid A2DP, AVRCP, HSP, HFP

Mikrofon Jah

Equalizer Jah

Väljundvõimsus 4х45 W

Heli pistikud

Pult Jah

Pinge DC 9-16 V

Helikanalite tasakaalustamatus ≤ 2 dB

Kanalite eraldamine ≥ 56 dB

Sagedusreaktsioon 20 Hz – 20 kHz (± 3 dB)

RCA pistik (2 tk.), 3,5 mm pistik

(esipaneelil)

EE

20 | KASUTUSJUHEND

Juhtmestiku skeem

On tungivalt soovitatav, et autoraadio paigaldamise töid teeksid vajalike oskustega kvalitseeritud personal. Veenduge, et need tööd on
isepaigaldamise korral ohutud.

EE

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

1. Parem tagumine kõlar (+)

2. Parem tagumine kõlar (-)

3. Parem eesmine kõlar (+)

4. Parem eesmine kõlar (-)

5. Vasak esikõlar (+)

6. Vasak esikõlar (-)

7. Vasak tagumine kõlar (+)

8. Vasak tagumine kõlar (-)

9. Pole kasutatud

10. Pole kasutatud

11. Ei ole kasutatud

12. Pidev toide (+12V)

13. Toiteantenn

14. Ei ole kasutatud

15. Süüde/tarvik

16. Maapind

17. Parempoolne RCA-pistik
(punane)

18. Parempoolne RCA-pistik
(punane)

19. Vasak RCA-pistik (valge)

20. Vasak RCA pistik (valge)

21. Raadioantenn

Buttons

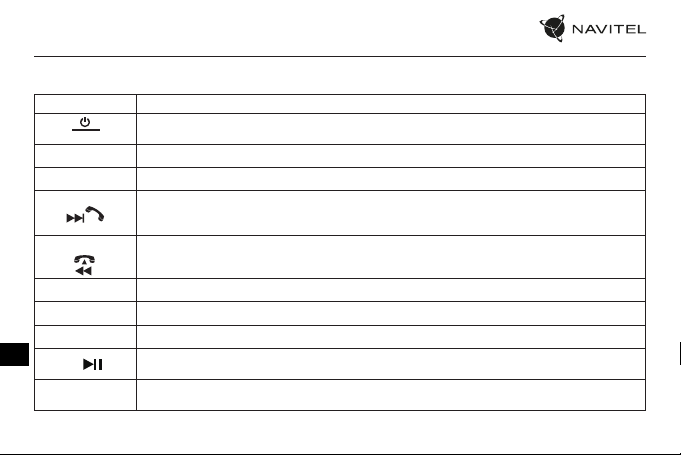

Nupp Funktsioonid

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Seadme sisse/välja lülitamiseks vajutage nuppu. Kui seade on sisse lülitatud, vajutage nuppu, et lülitada režiimid RADIO/
USB/SD/AUX/BLUETOOTH.

RADIO režiimis vajutage nuppu, et valida üks sagedusaladest FM1 - FM2 - FM3.

RADIO/USB/SD/AUX režiimides vajutage nuppu heli välja/sisse lülitamiseks.

Raadio kuulamise ajal vajutage ja hoidke nuppu all, et otsida raadiojaama järk-järgult ülespoole.
Kui Bluetooth on sisse lülitatud, vajutage kõnele vastamiseks nuppu.
Muusika kuulamisel vajutage nuppu, et lülituda järgmisele kompositsioonile.

Raadio kuulamisel vajutage ja hoidke nuppu all, et otsida raadiojaama järk-järgult allapoole.
Kui Bluetooth on sisse lülitatud, vajutage kõne lõpetamiseks nuppu.
Muusika kuulamisel vajutage eelmisele kompositsioonile lülitumiseks nuppu.

BLUETOOTH-režiimis vajutage nuppu, et valjuhääldi sisse/välja lülitada

RADIO/USB/SD režiimis vajutage nuppu ekvalaiseri sätete avamiseks.

Ajaseadete avamiseks vajutage nuppu.

USB/SD-režiimis vajutage loo peatamiseks nuppu; loo peatamiseks vajutage nuppu veel kord.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 1.

USB/SD-režiimis vajutage seda nuppu, et vaadata lugu 10 sekundit.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 2.

NAVITEL RD6 | 21

EE

22 | KASUTUSJUHEND

EE

3/RPT

4/RDM

5/-10

6/+10

Helituge-

vuse nupp

USB/SD-režiimis vajutage nuppu, et esitada üks kord praegust lugu.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 3.

USB/SD-režiimis vajutage nuppu lugude juhuslikuks taasesitamiseks.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 4.

USB/SD režiimis vajutage seda nuppu aktiivsest kaustast väljumiseks; loo kiireks tagasikerimiseks hoidke nuppu 10
sekundit all.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 5.

USB/SD režiimis vajutage seda nuppu valitud kausta sisenemiseks; loo edasikerimiseks hoidke nuppu 10 sekundit all.
RADIO režiimis vajutage nuppu, et valida eelseadistatud raadiojaam 6.

Helitugevuse suurendamiseks keerake nuppu päripäeva, helitugevuse vähendamiseks vastupäeva.

Pult

NAVITEL RD6 | 23

1 2 3

1. Sisse/välja nupp

2. MODE nupp

MODE

VOL+

BAND AMS

18

17

16

15

14

13

12

11

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

4

5

6

3

7

RPT

6

+10

3. Vaigistamise nupp

4. O tsige raadiojaamu automaatselt ja määrake need nuppudele 1-6

5. Järgmine

6. Autoraadio kella seadistus/heledus

7. Eelseadistatud raadiojaam 3/taasesitus

8. Eelseadistatud raadiojaam 6/keri edasi

9. Eelseadistatud raadiojaam 5/kiire tagasikerimine

10. Eelseadistatud raadiojaam 4/juhuslik taasesitus

11. Eelhäälestatud raadiojaam 2/loo eelvaade

12. Eelseadistatud raadiojaam 1/esitamine/paus

13. Helitugevuse vähendamine

14. Ekvalaiser

15. Valige

16. Eelmine

17. Helitugevuse suurendamine

18. Vaheta riba

EE

10 9 8

24 | KASUTUSJUHEND

Veaotsing

Probleem Probleemi põhjus Tõenäoline lahendus

EE

Seade ei lülitu sisse

Ei mingit heli

Läbipõlenud kaitse

Liigne vahelejätmine Vale paigaldus

Kollaste ja/või punaste juhtmete vale ühendus Kontrollige kollaste ja punaste juhtmete ühendust

Musta juhtme vale ühendus Kontrollige musta juhtme ühendust maapinnaga

Läbipõlenud kaitse Vahetage kaitse välja

Valjuhääldi juhtmete vale ühendus Kontrollige valjuhääldi juhtmete ühendust

Paljad valjuhääldi juhtmed puutuvad kokku või on šassii
maanduses

Kollased ja/või punased juhtmed puutuvad kokku šassii
maandusega

Valjuhääldi juhtmed puutuvad kokku šassii maandusega

Vale kaitsme nimiväärtus Kasutage õige nimiväärtusega kaitsmeid

Isoleerige kõik tühjad kõlarite juhtmed üksteisest
ja šassii maandusest

Isoleerige juhtmed šassii maandusest, vahetage
kaitse välja

Isoleerige juhtmed šassii maandusest, vahetage
kaitse välja

Kontrollige kinnitushülsi ja seljarihma tuge,
paigaldage autoraadio tagasi

NAVITEL RD6 | 25

Ettevaatusabinõud

• Kasutage ainult tootja poolt heaks kiidetud tarvikuid.

• Lubatud ümbritseva õhu temperatuur töörežiimis: -20 kuni +60°С. Säilitustemperatuur: -20 kuni +60°С. Suhteline õhuniiskus: 5% kuni 90% ilma
kondensatsioonita (25°С).

• Plahvatuse või tulekahju vältimiseks asetage seade tuleallikatest eemale.

• Ärge jätke seadet füüsiliste löökide kätte.

• Vältige seadme kokkupuudet elektromagnetilise kiirguse allikatega.

• Ärge kasutage toote puhastamiseks kemikaale ega pesuaineid; enne puhastamist lülitage seade alati välja.

• Järgige täpselt selle piirkonna seadusi ja normatiivakte, kus seadet kasutatakse. Seda seadet ei saa kasutada ebaseaduslikel eesmärkidel.

• Ärge võtke seadet ise lahti ega parandage seda. Seadme rikke korral võtke ühendust teeninduskeskusega.

NAVITEL s.r.o. kinnitab käesolevaga, et seade NAVITEL RD6 ühildub Euroopa direktiiviga RED 2014/53/EL. Vastavusdeklaratsiooni täistekst on saadaval
järgmisel Interneti-aadressil: www.navitel.com/declaration_of_conformity

EE

26 | USER MANUAL

Introduction

Dear customer!
Thank you for purchasing this NAVITEL® product.
NAVITEL RD6 is a multifunctional car radio that provides high-resolution sound and has many additional functions described in this User Manual.
Please read the manual carefully before using the device and keep it for future reference.

EN

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

Device layout

1. On/o/switch mode button

2. Answer incoming call/next

3. Mobile phone holder

4. MicroSD slot

5. Port USB1 (multimedia)

6. Band select

7. Volume knob

8. Mute

9. End call/previous

10. Loud on/o

Package contents

• NAVITEL RD6 car radio

• Install tool (2 pcs.)

• Remote control

11. EQ/clock settings

12. Preset 1/play/pause

13. Preset 2/track preview

14. Preset 3/replay

15. Preset 4/random playback

16. Preset 5/fast forward

17. Preset 6/fast rewind

18. Port USB2 (charging)

19. AUX connector

• Connecting cables (2 pcs.)

• Warranty card

• User manual

NAVITEL RD6 | 27

Specications

Type Car radio

Unit size 1DIN

Display VA LCD

RGB backlight 7 colors

MicroSD slot Yes, up to 256 Gb

USB ports Yes, 2 pcs.

External USB memory support Up to 256 Gb

Audio formats MP3, WMA, WAV, FLAC

AUX Yes

Bluetooth Yes

Bluetooth version 5.0

Phone holder Yes

Permissible width of the cell

phone

Permissible thickness of the

cell phone

Note: the package contents, appearance, specications that do not change the overall functionality of the device may be changed by the
manufacturer without prior notice.

135 - 162 mm

≤13 mm

FM frequencies 87.5-108.0 MHz

Number of presets 18 stations

Hands-free proles A2DP, AVRCP, HSP, HFP

Microphone Yes

Equalizer Yes

Output power 4х45 W

Audio connectors

Remote control Ye s

Voltage DC 9-16 V

Audio channels imbalance ≤ 2 dB

Channel separation ≥ 56 dB

Frequency response 20 Hz – 20 kHz (± 3 dB)

RCA connector (2 pcs.), 3.5-mm

connector (on front panel)

EN

28 | USER MANUAL

Wiring diagram

It is strongly recommended that works on installing the car radio should be done by qualied personnel with the necessary skills. Make sure these
works are safe in case of self-installation.

EN

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

1. R ight rear speaker (+)

2. R ight rear speaker (-)

3. R ight front speaker (+)

4. R ight front speaker (-)

5. Left front speaker (+)

6. Left front speaker (-)

7. Left rear speaker (+)

8. Left rear speaker (-)

9. Not used

10. Not used

11. Not used

12. Constant power supply (+12V)

13. Power antenna

14. Not used

15. Ignition/accessory

16. Ground

17. Right RCA connector (red)

18. Right RCA connector (red)

19. Left RCA connector (white)

20. Left RCA connector (white)

21. Radio antenna

Buttons

Button Functions

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Press the button to turn on/o the device. When the device is on press the button to switch modes RADIO/USB/SD/
AUX/BLUETOOTH.

In RADIO mode press the button to select one of the bands FM1 - FM2 - FM3.

In RADIO/USB/SD/AUX modes press the button to turn sound o/on.

When listening to the radio press and hold the button to search for radio station upward incrementally.
When Bluetooth is on press the button to answer call.
When listening to music press the button to switch to switch to the next composition.

When listening to the radio press and hold the button to search for radio station downward incrementally.
When Bluetooth is on press the button to end call.
When listening to music press the button to switch to switch to the previous composition.

In BLUETOOTH mode, press the button to turn the loud speaker on/o.

In RADIO/USB/SD mode press the button to open the equalizer settings.

Press the button to open the time settings.

In USB/SD mode press the button to pause track; press the button once more to unpause track.
In RADIO mode press the button to select preset radio staion 1.

In USB/SD mode press the button to preview track for 10 seconds.
In RADIO mode press the button to select preset radio station 2.

NAVITEL RD6 | 29

EN

30 | USER MANUAL

EN

3/RPT

4/RDM

5/-10

6/+10

Volume

knob

In USB/SD mode press the button to replay current track once.
In RADIO mode press the button to select preset radio station 3.

In USB/SD mode press the button to random playback of tracks.
In RADIO mode press the button to select preset radio station 4.

In USB/SD mode press this button to exit the current folder; hold the button to fast rewind track for 10 seconds.
In RADIO mode press the button to select preset radio station 5.

In USB/SD mode press this button to enter the chosen folder; hold the button to fast forward track for 10 seconds.
In RADIO mode press the button to select preset radio station 6.

Turn the knob clockwise to increase volume, counterclockwise - to decrease volume.

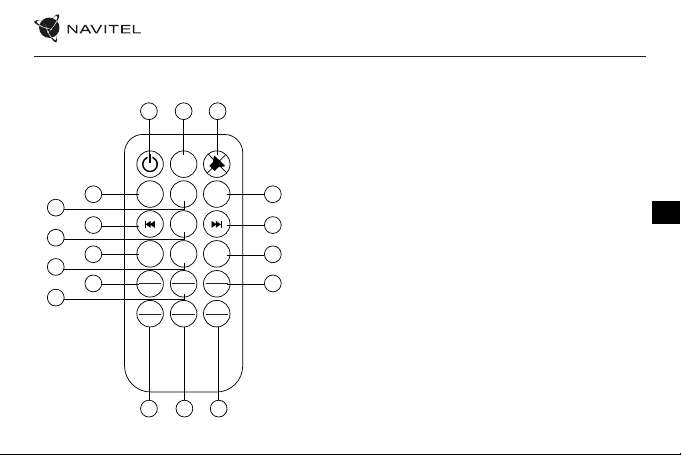

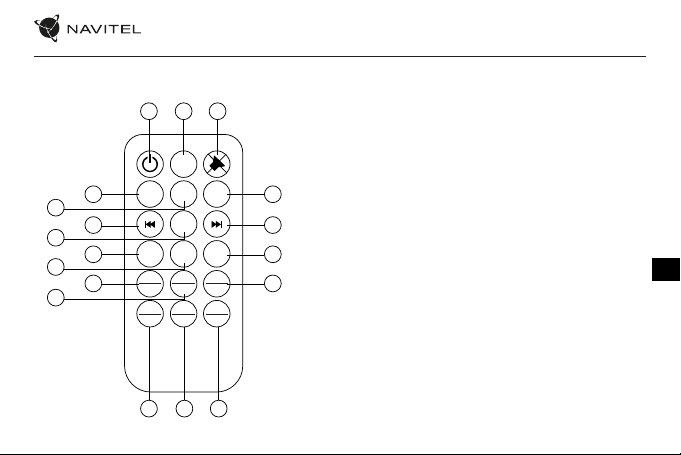

Remote control

1 2 3

MODE

BAND AMS

18

17

16

15

14

13

12

11

1

PAU

4

RDM

10 9 8

VOL+

SEL

VOL-EQ CLK

2

INT

5

-10

NAVITEL RD6 | 31

1. On/o button

2. MODE button

3. Mute button

4. Search for radio stations automatically and assign them to buttons

4

5

6

3

7

RPT

6

+10

1-6

5. Next

6. Clock setting/brightness of the car radio

7. Preset radio station 3/replay

8. Preset radio station 6/fast forward

9. Preset radio station 5/fast rewind

10. Preset radio station 4/random playback

11. Preset radio station 2/track preview

12. Preset radio station 1/play/pause

13. Volume down

14. Equalizer

15. Select

16. Previous

17. Volume up

18. Switch band

EN

32 | USER MANUAL

Troubleshooting

Problem Probable cause Probable solution

EN

Device doesn't turn on

No sound

Blown fuse

Excessive skipping Improper mounting

Misconnection of yellow and/or red wires Check the connec tion of yellow and red wires

Misconnection of black wire Check the connection of black wire to the ground

Blown fuse Replace the fuse

Misconnection of loudspeaker wires Check the connection of loudspeaker wires

Bare loudspeaker wires are in contact with each other or
with chassis ground

Yellow and/or red wires are in contact with chassis ground

Loudspeaker wires are in contact with chassis ground

Wrong fuse rating Use the fuse with the correct rating

Insulate all bare speaker wires from each other
and chassis ground

Insulate wires from chassis ground, replace
the fuse

Insulate wires from chassis ground, replace
the fuse

Check mounting sleeve and back strap support,
remount the car radio

NAVITEL RD6 | 33

Precautions

• Use the accessories only approved by manufacturer.

• Permissible ambient temperature in operating mode: -20 to +60°С. Storage temperature: -20 to +60°С. Relative humidity: 5% to 90% without
condensation (25°С).

• Put the device away from re sources to avoid explosion or re.

• Do not expose the device to physical impacts.

• Avoid contact of the device with sources of electromagnetic radiation.

• Do not use chemicals or detergents to clean the product; always turn o the device before cleaning.

• Strictly follow the laws and regulatory acts of the region where the device is used. This device cannot be used for illegal purposes.

• Do not disassemble or repair device by yourself. In case of device failure, contact the service center.

NAVITEL s.r.o. hereby declares that the device NAVITEL RD6 is compatible with the European directive RED 2014/53/EU.
The full text of Declaration of conformity is available at the following internet address: www.navitel.com/declaration_of_conformity.

EN

34 | KÉZIKÖNYV

Bevezetés

Tisztelt Ügyfelünk!
Köszönjük, hogy megvásárolta ezt a NAVITEL® terméket.
A NAVITEL RD6 egy többfunkciós autórádió, amely nagy felbontású hangot biztosít, és számos további funkcióval rendelkezik, amelyeket ebben a
használati útmutatóban ismertetünk. Kérjük, gyelmesen olvassa el a kézikönyvet a készülék használata előtt, és őrizze meg későbbi használatra.

HU

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

Eszköz elrendezése

1. Be/ki/mód kapcsoló gomb

2. Bejövő hívás fogadása/következő

3. Mobiltelefon tartó

4. MicroSD foglalat

5. USB1 port (multimédiás)

6. Sáv kiválasztása

7. Hangerő gomb

8. Némítás

9. Hívás befejezése/előző

10. Hangos be/ki

11. EQ/óra beállítások

Csomag tartalma

• NAVITEL RD6 autórádió

• Szerelőszerszám (2 db)

• Távirányító

12. Előre beállított 1/lejátszás/szünet

13. Előre beállított 2/műsorszám
előnézete

14. Előre beállított 3/visszajátszás

15. Előre beállított 4/véletlenszerű
lejátszás

16. Előre beállított 5/gyors előre

17. Előre beállított 6/gyors
visszatekerés

18. USB2 por t (töltés) AUX

19. AUX csatlakozó

• Csatlakozó kábelek (2 db)

• Jótállási jegy

• Használati utasítás

NAVITEL RD6 | 35

Műszaki adatok

Típus Autórádió

Az egység mérete 1DIN

Kijelző VA LCD

RGB háttérvilágítás 7 szín

MicroSD foglalat Igen, 256 Gb-ig

USB portok Igen, 2 db.

Külső USB memória támogatás Akár 256 Gb

Hangformátumok MP3, WMA, WAV, FLAC

AUX Igen

Bluetooth Igen

Bluetooth verzió 5.0

Telefontartó Igen

A mobiltelefon megengedett

szélessége

A mobiltelefon megengedett

vastagsága

Megjegyzés: a csomagolás tartalmát, megjelenését, műszaki jellemzőit, amelyek nem változtatják meg a készülék általános funkcionalitását,
a gyártó előzetes értesítés nélkül megváltoztathatja.

135 - 162 mm

≤13 mm

FM frekvenciák 87.5-108.0 MHz

Előre beállított rádióállomások 18 rádióállomás

Kihangosító prolok A2DP, AVRCP, HSP, HFP

Mikrofon Igen

Kiegyenlítő Igen

Kimeneti teljesítmény 4х45 W

Audio csatlakozók

Távirányító Igen

Feszültség DC 9-16 V

Az audio csatornák

kiegyensúlyozatlansága

Csatorna elválasztás ≥ 56 dB

Frekvenciaválasz 20 Hz – 20 kH z (± 3 dB)

RCA csatlakozó (2 db), 3,5 mm-es

csatlakozó (előlapon)

≤ 2 dB

HU

36 | KÉZIKÖNYV

Bekötési rajz

Kifejezetten ajánlott, hogy az autórádió beszerelését szakképzett, a szükséges ismeretekkel rendelkező személyzet végezze. Győződjön meg arról,
hogy ezek a munkák biztonságosak az önálló telepítés esetén.

1. Jobb hátsó hangszóró (+)

2. Jobb hátsó hangszóró (-)

3. Jobb első hangszóró (+)

HU

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

4. Jobb első hangszóró (-)

5. Bal első hangszóró (+)

6. Bal első hangszóró (-)

7. Bal hátsó hangszóró (+)

8. Bal hátsó hangszóró (-)

9. Nem használt

10. Nem használt

11. Nem használt

12. Állandó tápellátás (+12V)

13. Tápantenna

14. Nem használt

15. Gyújtás/tartozék

16. Föld

17. Jobb oldali RCA csatlakozó
(piros)

18. Jobb RCA csatlakozó (piros)

19. Bal RCA csatlakozó (fehér)

20. Bal RCA csatlakozó (fehér)

21. Rádióantenna

Gombok

Gomb Funkciók

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Nyomja meg a gombot a készülék be-/kikapcsolásához. Amikor az eszköz be van kapcsolva, nyomja meg a gombot a
RADIO/USB/SD/AUX/BLUETOOTH üzemmódok váltásához.

RÁDIÓ üzemmódban nyomja meg a gombot az FM1 - FM2 - FM3 sávok egyikének kiválasztásához.

RÁDIÓ/USB/SD/AUX módban nyomja meg a gombot a hang ki- és bekapcsolásához.

Rádióhallgatás közben nyomja meg és tartsa lenyomva a gombot a rádióállomások fokozatos kereséséhez.
Ha a Bluetooth be van kapcsolva, nyomja meg a gombot a hívás fogadásához.
Zenehallgatás közben nyomja meg a gombot, hogy a következő kompozícióra váltson.

Rádióhallgatás közben nyomja meg és tartsa lenyomva a gombot a rádióállomások fokozatos kereséséhez.
Ha a Bluetooth be van kapcsolva, nyomja meg a gombot a hívás befejezéséhez.
Zenehallgatás közben nyomja meg a gombot, hogy átváltson az előző kompozícióra.

BLUETOOTH módban nyomja meg a gombot a hangszóró be- és kikapcsolásához

RADIO/USB/SD módban nyomja meg a gombot a hangszínszabályzó beállításainak megnyitásához.

Nyomja meg a gombot az időbeállítások megnyitásához.

USB/SD módban nyomja meg a gombot a műsorszám szüneteltetéséhez; nyomja meg még egyszer a gombot a
műsorszám szüneteltetéséhez.
RÁDIÓ üzemmódban nyomja meg a gombot az 1. előre beállított rádióállomás kiválasztásához.

USB/SD módban nyomja meg a gombot a műsorszám 10 másodperces előnézetéhez.
RÁDIÓ üzemmódban nyomja meg a gombot a 2. előre beállított rádióállomás kiválasztásához.

NAVITEL RD6 | 37

HU

38 | KÉZIKÖNYV

HU

3/RPT

4/RDM

5/-10

6/+10

Hangerő

gomb

USB/SD módban nyomja meg a gombot az aktuális szám egyszeri lejátszásához.
RÁDIÓ üzemmódban nyomja meg a gombot a 3 előre beállított rádióállomás kiválasztásához.

USB/SD módban nyomja meg a gombot a számok véletlenszerű lejátszásához.
RÁDIÓ üzemmódban nyomja meg a gombot a 4 előre beállított rádióállomás kiválasztásához.

USB/SD módban nyomja meg ezt a gombot az aktuális mappából való kilépéshez; Tartsa lenyomva a gombot a szám
gyors visszatekeréséhez 10 másodpercig.
RÁDIÓ üzemmódban nyomja meg a gombot az 5. előre beállított rádióállomás kiválasztásához.

USB/SD módban nyomja meg ezt a gombot a kiválasztott mappába való belépéshez; Tartsa lenyomva a gombot a szám
gyors előretekeréséhez 10 másodpercig.
RÁDIÓ üzemmódban nyomja meg a gombot a 6 előre beállított rádióállomás kiválasztásához.

Forgassa el a gombot az óramutató járásával megegyező irányba a hangerő növeléséhez, az óramutató járásával
ellentétes irányba - a hangerő csökkentéséhez.

Távirányító

18

17

16

15

14

13

12

11

1 2 3

MODE

VOL+

BAND AMS

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

10 9 8

NAVITEL RD6 | 39

1. Be/k i gomb

2. MODE gomb

3. Némítás gomb

4. R ádióállomások automatikus keresése és hozzárendelése az 1-6

4

5

6

3

7

RPT

6

+10

gombokhoz

5. Következő

6. A z autórádió órabeállítása/fényereje

7. Előre beállított rádióállomás 3/visszajátszás

8. 6. előre beállított rádióállomás/gyors előretekerés

9. Előre beállított rádióállomás 5/gyors visszatekerés

10. Előre beállított rádióállomás 4/véletlenszerű lejátszás

11. Előre beállított rádióállomás 2/műsorszám előnézete

12. Előre beállított rádióállomás 1/lejátszás/szünet

13. Hangerő csökkentése

14. Equalizer

15. Válassza ki

16. Előző

17. Hangerő növelése

18. Kapcsolószalag

HU

40 | KÉZIKÖNYV

Hibaelhárítás

A készülék nem kapcsol be

HU

Kiégett a biztosíték

Túlzott kihagyás Nem megfelelő szerelés

Probléma Probléma oka Valószínű megoldás

A sárga és/vagy piros vezetékek hibás csatlakoztatása Ellenőrizze a sárga és piros vezetékek csatlakozását

A fekete vezeték rossz csatlakozása Ellenőrizze a fekete vezeték csatlakozását a földhöz

Kiégett a biztosíték Cserélje ki a biztosítékot

Ellenőrizze a hangszóró vezetékeinek
csatlakozását

Szigetelje le az összes csupasz hangsugárzó
vezetéket egymástól és a ház földelésétől

Szigetelje le a vezetékeket a ház földelésétől,
cserélje ki a biztosítékot

Szigetelje le a vezetékeket a ház földelésétől, cserélje
ki a biztosítékot

Ellenőrizze a rögzítőhüvelyt és a hátsó heveder
támasztékát, szerelje vissza az autórádiót

Nincs hang

A hangszóró vezetékeinek hibás csatlakoztatása

A hangszóró csupasz vezetékei érintkeznek egymással
vagy a ház földelésével

A sárga és/vagy piros vezetékek érintkeznek a ház
földelésével

A hangszóró vezetékei érintkeznek a ház földelésével

Rossz névleges biztosíték Használja a megfelelő teljesítményű biztosítékot

NAVITEL RD6 | 41

Óvintézkedések

• • Csak a gyártó által jóváhagyott tartozékokat használja.

• • Megengedett környezeti hőmérséklet üzemmódban: -20 - +60°С. Tárolási hőmérséklet: -20 - +60°С. Relatív páratartalom: 5% - 90% páralecsapódás
nélkül (25°С).

• • A robbanás vagy tűz elkerülése érdekében tegye távol a készüléket a tűzforrásoktól.

• • Ne tegye ki a készüléket zikai hatásoknak.

• • Kerülje a készülék érintkezését elektromágneses sugárforrásokkal.

• • Ne használjon vegyszereket vagy tisztítószereket a termék tisztításához; tisztítás előtt mindig kapcsolja ki a készüléket.

• • Szigorúan tartsa be annak a régiónak a törvényeit és szabályozási aktusait, ahol az eszközt használja. Ez a készülék nem használható illegális célokra.

• • Ne szerelje szét vagy javítsa meg a készüléket egyedül. A készülék meghibásodása esetén forduljon a szervizközponthoz.

NAVITEL s.r.o. ezennel kijelenti, hogy a NAVITEL RD6 készülék kompatibilis a RED 2014/53/EU európai irányelvvel. A megfelelőségi nyilatkozat teljes szövege
a következő internetes címen érhető el: www.navitel.com/declaration_of_conformity

HU

42 | VARTOTOJO VADOVAS

Įvadas

Gerbiamas kliente!
Dėkojame, kad įsigijote šį NAVITEL® gaminį.
NAVITEL RD6 yra daugiafunkcis automobilinis radijas, skleidžiantis didelės raiškos garsą ir turintis daug papildomų funkcijų, aprašytų šiame vartotojo vadove.
Prieš naudodami įrenginį atidžiai perskaitykite vadovą ir išsaugokite jį ateičiai.

1

2

3

LT

MOD

BAND

6 7 8 9

LOD

10

11 12 13 14 15 16 17 18 19

Įrenginio išdėstymas

4 5

1. Įjungimo/išjungimo/perjungimo
režimo mygtukas

2. Atsiliepti į įeinantį skambutį/kitą

3. Mobiliojo telefono laikiklis

4. MicroSD lizdas

5. USB1 prievadas (daugialypės terpės)

6. Juostos pasirinkimas

7. Garsumo rankenėlė

8. Nutildyti

9. Baigti skambutį/ankstesnis

10. Garsiai įjungti/išjungti

11. EQ/laikrodžio nustatymai

12. Iš anksto nustatytas 1 / paleisti /
pristabdyti

Pakuotės turinys

• NAVITEL RD6 automagnetola

• Montavimo įrankis (2 vnt.)

• Nuotolinio valdymo pultas

13. Iš anksto nustatyta 2 / takelio
peržiūra

14. Iš anksto nustatytas 3 /
pakartojimas

15. Iš anksto nustatytas 4/atsitiktinis
atkūrimas

16. Iš anksto nustatytas 5 / greitas
sukimas pirmyn

17. Iš anksto nustatytas 6 / greitas
atsukimas atgal

18. Prievadas USB2 (krovimas) AUX

19. AUX jungtis

• Jungiamieji laidai (2 vnt.)

• Garantijos kortelė

• Vartotojo vadovas

NAVITEL RD6 | 43

Specikacijos

Tipas Automobilio radijas

Vieneto dydis 1DIN

Ekranas VA LCD

RGB foninis apšvietimas 7 spalvos

MicroSD lizdas Taip, iki 256 Gb

USB prievadai Taip, 2 vnt.

Išorinės USB atminties

palaikymas

Garso formatai MP3, WMA, WAV, FLAC

AUX Taip

Bluetooth Taip

Bluetooth versija 5.0

Telefono laikiklis Taip

Leistinas mobiliojo telefono

plotis

Pastaba: pakuotės turinį, išvaizdą, specikacijas, kurios nekeičia bendro įrenginio funkcionalumo, gamintojas gali keisti be išankstinio įspėjimo.

Iki 256 Gb

135 - 162 mm

Leistinas mobiliojo telefono

storis

FM dažniai 87.5-108.0 MHz

Išankstiniai nustatymai 18 radijo stočių

Laisvų rankų proliai A2DP, AVRCP, HSP, HFP

Mikrofonas Taip

Ekvalaizeris Taip

Išėjimo galia 4х45 W

Garso jungtys

Nuotolinio valdymo pultas Taip

Įtampa DC 9-16 V

Garso kanalų disbalansas ≤ 2 dB

Kanalų atskyrimas ≥ 56 dB

Dažnio atsakas 20 Hz – 20 kHz (± 3 dB)

≤13 mm

RCA jungtis (2 vnt.), 3,5 mm

jungtis (priekiniame skydelyje)

LT

44 | VARTOTOJO VADOVAS

Elektros schema

Primygtinai rekomenduojama, kad automobilio radijo montavimo darbus atliktų kvalikuotas personalas, turintis reikiamų įgūdžių. Įsitikinkite, kad
šie darbai yra saugūs, jei patys montuojate.

1. Dešinysis galinis garsiakalbis (+)

2. Dešinysis galinis garsiakalbis (-)

3. Dešinysis priekinis garsiakalbis (+)

4. Dešinysis priek inis garsiakalbis (-)

5. K airysis priekinis garsiakalbis (+)

3

LT

18

17

21

19 20

1

2

9 11 13 15

10 12 14 16

5

678

4

6. K airysis priekinis garsiakalbis (-)

7. K airysis galinis garsiakalbis (+)

8. K airysis galinis garsiakalbis (-)

9. Nenaudotas

10. Nenaudotas

11. Nenaudotas

12. Nuolatinis maitinimas (+12V)

13. Maitinimo antena

14. Nenaudotas

15. Uždegimas/priedas

16. Įžeminimas

17. Dešinė RCA jungtis (raudona)

18. Dešinė RCA jungtis (raudona)

19. Kairioji RCA jungtis (balta)

20. Kairė RCA jungtis (balta)

21. Radijo antena

Mygtukai

Mygtukas Funkcijos

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Norėdami įjungti / išjungti įrenginį, paspauskite mygtuką. Kai įrenginys įjungtas, paspauskite mygtuką, kad
perjungtumėte režimus RADIO/USB/SD/AUX/BLUETOOTH.

RADIO režimu paspauskite mygtuką, kad pasirinktumėte vieną iš FM1 - FM2 - FM3 dažnių juostų.

RADIO/USB/SD/AUX režimuose paspauskite mygtuką, kad išjungtumėte/įjungtumėte garsą.

Kai klausotės radijo, paspauskite ir laikykite mygtuką, kad ieškotumėte radijo stoties laipsniškai aukštyn.
Kai Bluetooth įjungtas, paspauskite mygtuką, kad atsilieptumėte į skambutį.
Klausydamiesi muzikos paspauskite mygtuką, kad perjungtumėte į kitą kompoziciją.

Klausydamiesi radijo paspauskite ir palaikykite mygtuką, norėdami palaipsniui ieškoti radijo stoties.
Kai įjungtas „Bluetooth“, paspauskite mygtuką, kad užbaigtumėte skambutį.
Klausydamiesi muzikos paspauskite mygtuką, kad perjungtumėte į ankstesnę kompoziciją.

BLUETOOTH režimu paspauskite mygtuką, kad įjungtumėte / išjungtumėte garsiakalbį

RADIO/USB/SD režimu paspauskite mygtuką, kad atidarytumėte ekvalaizerio nustatymus.

Paspauskite mygtuką, kad atidarytumėte laiko nustatymus.

USB/SD režimu paspauskite mygtuką, kad sustabdytumėte takelį; dar kartą paspauskite mygtuką, kad sustabdytumėte takelį.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 1.

USB/SD režimu paspauskite mygtuką, kad peržiūrėtumėte takelį 10 sekundžių.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 2.

NAVITEL RD6 | 45

LT

46 | VARTOTOJO VADOVAS

LT

3/RPT

4/RDM

5/-10

6/+10

Garsumo

rankenėlė

USB/SD režimu paspauskite mygtuką, kad vieną kartą atkurtumėte esamą takelį.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 3.

USB/SD režimu paspauskite mygtuką, kad atsitiktinai atkurtumėte takelius.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 4.

USB/SD režimu paspauskite šį mygtuką norėdami išeiti iš esamo aplanko; Norėdami greitai atsukti takelį atgal, laikykite
nuspaudę mygtuką 10 sekundžių.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 5.

USB/SD režimu paspauskite šį mygtuką, kad įeitumėte į pasirinktą aplanką; 10 sekundžių laikykite nuspaudę mygtuką,
norėdami pasukite takelį pirmyn.
RADIO režimu paspauskite mygtuką, kad pasirinktumėte iš anksto nustatytą radijo stotį 6.

Pasukite rankenėlę pagal laikrodžio rodyklę, norėdami padidinti garsumą, prieš laikrodžio rodyklę – norėdami sumažinti
garsumą.

Nuotolinio valdymo pultas

1 2 3

MODE

VOL+

BAND AMS

18

17

16

15

14

13

12

11

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

10 9 8

4

5

6

3

7

RPT

6

+10

NAVITEL RD6 | 47

1. Į jungimo/išjungimo mygtukas

2. MODE mygtukas

3. Nutildymo mygtukas

4. Automatiškai ieškok ite radijo stočių ir priskirkite jas 1-6
mygtukams

5. K itas

6. Automobilinio radijo laikrodžio nustatymas/r yškumas

7. Iš anksto nustatyta radijo stotis 3 / pak artojimas

8. Iš anksto nustatyta radijo stotis 6/persukti pirmyn

9. Iš anksto nustatyta radijo stotis 5 / greitas atsukimas atgal

10. Iš anksto nustatyta radijo stotis 4/atsitiktinis atkūrimas

11. Iš anksto nustatyta radijo stotis 2 / takelio peržiūra

12. Iš anksto nustatyta radijo stotis 1 / paleisti / pristabdyti

13. Sumažinti garsumą

14. Ekvalaizeris

15. Pasirinkite

16. Ankstesnis

17. Padidinkite garsumą

18. Perjungti juostą

LT

48 | VARTOTOJO VADOVAS

Problemų sprendimas

Problema Problemos priežastis Tikėtinas sprendimas

Įrenginys neįsijungia

LT

Nėra garso

Perdegęs saugiklis

Per didelis praleidimas Netinkamas montavimas

Netinkamas geltonų ir (arba) raudonų laidų prijungimas Patikrinkite geltonų ir raudonų laidų jungtį

Netinkamas juodo laido prijungimas Patikrinkite juodo laido prijungimą prie žemės

Perdegęs saugiklis Pakeiskite saugiklį

Netinkamas garsiakalbių laidų prijungimas Patikrinkite garsiakalbių laidų jungtį

Atviri garsiakalbio laidai liečiasi vienas su kitu arba su
korpuso įžeminimu

Geltoni ir (arba) raudoni laidai liečiasi su važiuoklės
įžeminimu

Garsiakalbio laidai liečiasi su korpuso įžeminimu

Netinkamas saugiklio įvertinimas Naudokite tinkamos vertės saugiklį

Izoliuokite visus plikus garsiakalbių laidus vienas
nuo kito ir važiuoklės įžeminimą

Izoliuokite laidus nuo važiuoklės įžeminimo,
pakeiskite saugiklį

Izoliuokite laidus nuo važiuoklės įžeminimo, pakeiskite
saugiklį

Patikrinkite tvirtinimo įvorę ir nugaros diržo
atramą, vėl sumontuokite automobilio radiją

NAVITEL RD6 | 49

Atsargumo priemonės

• Naudokite tik gamintojo patvirtintus priedus.

• Leidžiama aplinkos temperatūra darbo režimu: -20 iki +60°С. Laikymo temperatūra: -20 iki +60°С. Santykinė oro drėgmė: nuo 5% iki 90% be kondensato (25°С).

• Padėkite įrenginį toliau nuo ugnies šaltinių, kad išvengtumėte sprogimo ar gaisro.

• Saugokite prietaisą nuo zinių smūgių.

• Stenkitės, kad prietaisas nesiliestų su elektromagnetinės spinduliuotės šaltiniais.

• Nenaudokite chemikalų ar ploviklių gaminiui valyti; prieš valydami prietaisą visada išjunkite.

• Griežtai laikykitės regiono, kuriame įrenginys naudojamas, įstatymų ir norminių aktų. Šis įrenginys negali būti naudojamas neteisėtiems tikslams.

• Neardykite ir netaisykite įrenginio patys. Įrenginio gedimo atveju kreipkitės į techninės priežiūros centrą.

NAVITEL s.r.o. pareiškia, kad įrenginys NAVITEL RD6 yra suderinamas su Europos direktyva RED 2014/53/EU. Visą atitikties deklaracijos tekstą galite rasti šiuo
interneto adresu: www.navitel.com/declaration_of_conformity

LT

50 | LIETOTĀJA ROKASGRĀMATA

Ievads

Cienījamais klient!
Paldies, ka iegādājāties šo NAVITEL® produktu.
NAVITEL RD6 ir daudzfunkcionāls automašīnas radio, kas nodrošina augstas izšķirtspējas skaņu un kam ir daudzas papildu funkcijas, kas aprakstītas
šajā lietotāja rokasgrāmatā.
Pirms ierīces lietošanas uzmanīgi izlasiet rokasgrāmatu un saglabājiet to turpmākai uzziņai.

1

2

LV

MOD

BAND

6 7 8 9

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

Ierīces izkārtojums

1. Ieslēgšanas/izslēgšanas/
pārslēgšanas režīma poga

2. Atbildiet uz ienākošo zvanu/nākamo

3. Mobilā telefona turētājs

4. MicroSD slots

5. Ports USB1 (multivide)

6. Joslas atlase

7. Skaļuma poga

8. Izslēgt skaņu

9. Beigt zvanu/iepriekšējo

10. Skaļi ieslēgšana/izslēgšana

Iepakojuma saturs

• NAVITEL RD6 automagnetola

• Instalācijas instruments (2 gab.)

• Tālvadība

11. EQ/pulksteņa iestatījumi

12. Iepriekš iestatīts 1/atskaņot/pauze

13. Iepriekš iestatīts 2/celiņa
priekšskatījums

14. Iepriekš iestatīts 3/atskaņot

15. Iepriekš iestatīta 4/izlases
atskaņošana

16. Iepriekš iestatīts 5/ātri uz priekšu

17. Iepriekš iestatīts 6/ātrā attīšana

18. Ports USB2 (lādēšana) AUX

19. AUX savienotājs

• Savienojuma kabeļi (2 gab.)

• Garantijas karte

• Lietotāja rokasgrāmata

NAVITEL RD6 | 51

Specikācijas

Tips Auto radio

Vienības izmērs 1DIN

Displejs VA LCD

RGB fona apgaismojums 7 krāsas

MicroSD slots Jā, līdz 256 Gb

USB porti Jā, 2 gab.

Ārējās USB atmiņas atbalsts Līdz 256 Gb

Audio formāti MP3, WMA, WAV, FLAC

AUX Jā

Bluetooth Jā

Bluetooth versija 5.0

Tālruņa turētājs Jā

Mobilā tālruņa pieļaujamais

platums

Mobilā tālruņa pieļaujamais

biezums

Piezīme: iepakojuma saturu, izskatu, specikācijas, kas nemaina ierīces kopējo funkcionalitāti, ražotājs var mainīt bez iepriekšēja brīdinājuma.

135 - 162 mm

≤13 mm

FM frekvences 87,5-108,0 MHz

Lepriekš iestatītas radiostacijas 18 radiostacijas

Brīvroku proli A2DP, AVRCP, HSP, HFP

Mikrofons Jā

Ekvalaizers Jā

Izejas jauda 4х45 W

Audio savienotāji

Tālvadība Jā

Tālvadība DC 9-16 V

spriegums ≤ 2 dB

Audio kanālu nelīdzsvarotība ≥ 56 dB

Kanālu atdalīšana 20 Hz – 20 kHz (± 3 dB)

RCA savienotājs (2 gab.), 3,5 mm

savienotājs (priekšējā panelī)

LV

52 | LIETOTĀJA ROKASGRĀMATA

Elektroinstalācijas shēma

Ir ļoti ieteicams, lai automašīnas radio uzstādīšanas darbus veiktu kvalicēts personāls ar nepieciešamajām prasmēm. Pārliecinieties, vai šie darbi ir
droši pašinstalēšanas gadījumā.

1. Labais aizmugurējais skaļrunis (+)

2. Labais aizmugurējais sk aļrunis (-)

3. Labais priekšējais sk aļrunis (+)

4. Labais priekšējais sk aļrunis (-)

5. K reisais priekšējais skaļrunis (+)

3

1

LV

21

17

19 20

18

2

9 11 13 15

10 12 14 16

5

678

4

6. K reisais priekšējais skaļrunis (-)

7. Kreisais aizmugurējais skaļrunis (+)

8. K reisais aizmugurējais
skaļrunis (-)

9. Nav lietots

10. Nav lietots

11. Nav lietots

12. Pastāvīga barošana (+12V)

13. Strāvas antena

14. Nav lietots

15. Aizdedze/piederums

16. Zeme

17. Labais RCA savienotājs (sarkans)

18. Labais RCA savienotājs (sarkans)

19. Kreisais RCA savienotājs (balts)

20. Kreisais RCA savienotājs (balts)

21. Radio antena

Pogas

Poga Funkcijas

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Nospiediet pogu, lai ieslēgtu/izslēgtu ierīci. Kad ierīce ir ieslēgta, nospiediet pogu, lai pārslēgtu režīmus RADIO/USB/SD/
AUX/BLUETOOTH.

RADIO režīmā nospiediet pogu, lai izvēlētos vienu no frekvenču joslām FM1 - FM2 - FM3.

Radio/USB/SD/AUX režīmos nospiediet pogu, lai izslēgtu/ieslēgtu skaņu.

Klausoties radio, nospiediet un turiet pogu, lai pakāpeniski meklētu radiostaciju.
Kad Bluetooth ir ieslēgts, nospiediet pogu, lai atbildētu uz zvanu.
Klausoties mūziku, nospiediet pogu, lai pārslēgtos uz nākamo skaņdarbu.

Klausoties radio, nospiediet un turiet pogu, lai pakāpeniski meklētu radiostaciju.
Kad Bluetooth ir ieslēgts, nospiediet pogu, lai beigtu zvanu.
Klausoties mūziku, nospiediet pogu, lai pārslēgtos uz iepriekšējo skaņdarbu.

BLUETOOTH režīmā nospiediet pogu, lai ieslēgtu/izslēgtu skaļruni

RADIO/USB/SD režīmā nospiediet pogu, lai atvērtu ekvalaizera iestatījumus.

Nospiediet pogu, lai atvērtu laika iestatījumus.

USB/SD režīmā nospiediet pogu, lai apturētu ierakstu; nospiediet pogu vēlreiz, lai pārtrauktu ierakstu.
RADIO režīmā nospiediet pogu, lai izvēlētos iepriekš iestatīto radiostaciju 1.

USB/SD režīmā nospiediet pogu, lai priekšskatītu ierakstu 10 sekundes.
RADIO režīmā nospiediet pogu, lai izvēlētos iepriekš iestatīto radiostaciju 2.

NAVITEL RD6 | 53

LV

54 | LIETOTĀJA ROKASGRĀMATA

3/RPT

4/RDM

5/-10

6/+10

Skaļuma

LV

poga

USB/SD režīmā nospiediet pogu, lai vienu reizi atskaņotu pašreizējo ierakstu.
RADIO režīmā nospiediet pogu, lai atlasītu iepriekš iestatīto radiostaciju 3.

USB/SD režīmā nospiediet pogu, lai nejauši atskaņotu ierakstus.
RADIO režīmā nospiediet pogu, lai atlasītu iepriekš iestatīto radiostaciju 4.

USB/SD režīmā nospiediet šo pogu, lai izietu no pašreizējās mapes; turiet pogu, lai ātri attītu celiņu atpakaļ 10 sekundes.
RADIO režīmā nospiediet pogu, lai atlasītu iepriekš iestatīto radiostaciju 5.

USB/SD režīmā nospiediet šo pogu, lai ievadītu izvēlēto mapi; turiet pogu, lai 10 sekundes pārtītu uz priekšu dziesmu.
RADIO režīmā nospiediet pogu, lai atlasītu iepriekš iestatīto radiostaciju 6.

Pagrieziet pogu pulksteņrādītāja virzienā, lai palielinātu skaļumu, pret pulksteņrādītāja virzienu - lai samazinātu
skaļumu.

Tālvadība

18

17

16

15

14

13

12

11

1 2 3

MODE

VOL+

BAND AMS

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

10 9 8

NAVITEL RD6 | 55

1. Ieslēgšanas/izslēgšanas poga

2. MODE poga

3. I zslēgšanas poga

4. Automātiski mek lējiet radiostacijas un piešķiriet tās pogām 1-6

4

5

6

3

7

RPT

6

+10

5. Tālāk

6. Automašīnas radio pulksteņa iestatīšana/spilgtums

7. Iepriekš iestatīta radiostacija 3/atsk aņot

8. Iepriekš iestatīta radiostacija 6/pār tīšana uz priekšu

9. Iepriekš iestatīta radiostacija 5/ātrā attīšana atpakaļ

10. Iepriekš iestatīta radiostacija 4/izlases atskaņošana

11. Iepriekš iestatīta radiostacija 2/celiņa priekšskatījums

12. Iepriekš iestatīta radiostacija 1/atskaņot/pauzēt

13. Samazināt skaļumu

14. Ekvalaizers

15. Izvēlieties

16. Iepriekšējais

17. Skaļuma palielināšana

18. Pārslēgt joslu

LV

56 | LIETOTĀJA ROKASGRĀMATA

Problēmu novēršana

Problēma Problēmas cēlonis Iespējamais risinājums

Ierīce neieslēdzas

LV

Nav skaņas

Izdedzis drošinātājs

Pārmērīga izlaišana Nepareiza montāža

Dzelteno un/vai sarkano vadu nepareizs savienojums Pārbaudiet dzelteno un sarkano vadu savienojumu

Melnā vada nepareizs savienojums Pārbaudiet melnā vada savienojumu ar zemi

Izdedzis drošinātājs Nomainiet drošinātāju

Nepareizs skaļruņu vadu savienojums Pārbaudiet skaļruņu vadu savienojumu

Kailie skaļruņu vadi saskaras viens ar otru vai ar šasijas
zemējumu

Dzelteni un/vai sarkani vadi saskaras ar šasijas zemējumu

Skaļruņu vadi saskaras ar šasijas zemējumu

Nepareizs drošinātāja novērtējums Izmantojiet drošinātāju ar pareizo jaudu

Izolējiet visus skaļruņu vadus vienu no otra un
šasijas zemējuma

Izolējiet vadus no šasijas zemējuma, nomainiet
drošinātāju

Izolējiet vadus no šasijas zemējuma, nomainiet
drošinātāju

Pārbaudiet montāžas uzmavu un muguras siksnas
atbalstu, atkārtoti uzstādiet automašīnas radio

NAVITEL RD6 | 57

Piesardzības pasākumi

• Izmantojiet tikai ražotāja apstiprinātos piederumus.

• Pieļaujamā apkārtējās vides temperatūra darba režīmā: -20 līdz +60°С. Uzglabāšanas temperatūra: -20 līdz +60°С. Relatīvais mitrums: 5% līdz 90% bez
kondensāta (25°С).

• Novietojiet ierīci tālāk no uguns avotiem, lai izvairītos no eksplozijas vai aizdegšanās.

• Nepakļaujiet ierīci ziskiem triecieniem.

• Izvairieties no ierīces saskares ar elektromagnētiskā starojuma avotiem.

• Produkta tīrīšanai neizmantojiet ķimikālijas vai mazgāšanas līdzekļus; pirms tīrīšanas vienmēr izslēdziet ierīci.

• Stingri ievērojiet tā reģiona likumus un normatīvos aktus, kurā ierīce tiek lietota. Šo ierīci nevar izmantot nelikumīgiem mērķiem.

• Neizjauciet un neremontējiet ierīci paši. Ierīces kļūmes gadījumā sazinieties ar servisa centru.

NAVITEL s.r.o. ar šo paziņo, ka ierīce NAVITEL RD6 ir saderīga ar Eiropas direktīvu RED 2014/53/ES. Pilns atbilstības deklarācijas teksts ir pieejams šādā
interneta adresē: www.navitel.com/declaration_of_conformity

LV

58 | INSTRUKCJA OBSŁUGI

Wstęp

Drogi Kliencie!
Dziękujemy za zakup produktu rmy NAVITEL®.
NAVITEL RD6 to wielofunkcyjne radio samochodowe, które zapewnia wysoką jakość dźwięku i posiada wiele dodatkowych funkcji opisanych w
niniejszej instrukcji obsługi. Przed użyciem urządzenia należy zapoznać się z instrukcją i zachować ją na przyszłość.

Układ urządzenia

4 5

1. Przycisk włączania/ wyłączania/
przełączania między trybami

2. Odbierz połączenie/ przełącz na
następny utwór

3. Uchwyt na smartfona

4. Wejście na kartę microSD

5. Port USB1 (multimedia)

6. Wybór pasma

7. Pokrętło do regulacji głośności

8. Przycisk wyciszania

9. Zakończ połączenie/ poprzedni utwór

10. Włączanie/ wyłączanie głośnik a

11. Korektor dźwięku/ ustawienia
zegara

Zawartość opakowania

• Radio samochodowe NAVITEL RD6

• Narzędzia instalacyjne (2 szt.)

• Pilot

12. Zaprogramowana stacja radiowa 1/
Odtwórz/ Pauza

13. Zaprogramowana stacja radiowa 2/
Podgląd ścieżki dźwiękowej

14. Zaprogramowana stacja radiowa 3/
Odtwórz ponownie

15. Zaprogramowana stacja radiowa 4/
Odtwarzanie losowe

16. 16. Zaprogramowana stacja
radiowa 5/ Przewijanie do przodu

17. Zaprogramowana stacja radiowa 6/
Przewijanie do tyłu

18. Port USB2 (ładowanie)

19. Złącze AUX

• Przewody połączeniowe (2 szt.)

• Karta gwarancyjna

• Instrukcja obsługi

PL

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

NAVITEL RD6 | 59

Parametry techniczne

Rodzaj urządzenia Radio samochodowe

Rozmiar 1DIN

Wyświetlacz VA LCD

Podświetlenie RGB 7 kolorów

Gniazdo microSD Tak, do 256 GB

Złącze USB Tak, x2

Pojemność pamięci USB Do 256 GB

Obsługiwane formaty plików MP3, WMA, WAV, FLAC

Złącze AUX Tak

Bluetooth Tak

Wersja Bluetooth 5.0

Uchwyt na telefon Ta k

Dopuszczalna szerokość telefonu

komórkowego

Dopuszczalna grubość telefonu

komórkowego

Uwaga: opakowanie, wygląd, specykacja, które nie zmieniają ogólnej funkcjonalności urządzenia, mogą zostać zmienione przez producenta bez
wcześniejszego powiadomienia.

135 - 162 mm

≤13 mm

Zakres częstotliwości radia FM 87.5-108.0 MH z

Zaprogramowane stacje radiowe 18 stacji radiowych

Prole systemu

głośnomówiącego

Mikrofon Tak

Korektor dźwięku Ta k

Moc wyjściowa 4х45 W

Złącza audio

Pilot Tak

Napięcie DC 9-16 V

Nierównowaga dźwięku w

kanałach

Separacja kanałów ≥ 56 dB

Pasmo przenoszenia 20 Hz – 20 kHz (± 3 dB)

A2DP, AVRCP, HSP, HFP

Złącza RCA (2 szt.);

Gniazdo 3,5 mm (z przodu)

≤ 2 dB

PL

60 | INSTRUKCJA OBSŁUGI

Schemat połączeń

Zaleca się, aby instalacja radia samochodowego przeprowadzona została przez osobę wykwalikowaną, która dysponuje niezbędnymi umiejętno­ściami. W przypadku samodzielnej instalacji, należy upewnić się, że będzie ona przebiegać w bezpiecznych warunkach.

1. Tylny prawy głośnik (+)

2. Tylny prawy głośnik (-)

3. Przedni prawy głośnik (+)

4. Przedni prawy głośnik (-)

5. Przedni lewy głośnik (+)

6. Przedni lewy głośnik (-)

7. Tylny lewy głośnik (+)

8. Tylny lewy głośnik (-)

9. N ieużywany

10. Nieużywany

11. Nieużywany

12. Zasilanie stałe (+12V)

13. Antena zasilania

14. Nieużywany

15. Zapłon

16. Uziemienie

17. Prawe złącze RCA (czerwone)

18. Prawe złącze RCA (czerwone)

19. Lewe złącze RCA (białe)

20. Lewe złącze RCA (białe)

21. Antena radiowa

PL

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

Przyciski

Przycisk Funkcja

MOD

BAND
MUTE

LOD

EQ

CLK

1/

Naciśnij, aby włączyć/ wyłączyć urządzenie. Gdy urządzenie jest włączone, naciśnij, aby przełączać między trybami
RADIO/ USB/ SD/ AUX/ BLUETOOTH.

W trybie RADIO naciśnij, aby wybrać jedno z pasm FM1 – FM2 – FM3.

W trybie RADIO/ USB/ SD/ AUX naciśnij, aby włączyć/ wyłączyć dźwięk

Podczas słuchania radia, naciśnij i przytrzymaj, aby ręcznie wyszukać stacje radiowe w kolejności rosnącej częstotliwości
radiowej.
Gdy Bluetooth jest włączony, naciśnij, aby odebrać połączenie.
Podczas słuchania muzyki naciśnij, aby przejść do kolejnego utworu.

Podczas słuchania radia naciśnij i przytrzymaj, aby wyszukać stacje radiowe w kolejności malejącej częstotliwości
radiowej.
Gdy Bluetooth jest włączone, naciśnij, aby zakończyć połączenie.
Podczas słuchania muzyki naciśnij, aby przejść do poprzedniego utworu.

W trybie BLUETOOTH naciśnij, aby włączyć/ wyłączyć głośnik.

W trybie RADIO/ USB/ SD naciśnij, aby otworzyć ustawienia korektora dźwięku.

Naciśnij, aby otworzyć ustawienia zegara.

W trybie USB/ SD naciśnij, aby wstrzymać odtwarzanie; naciśnij jeszcze raz, aby wznowić odtwarzanie.
W trybie RADIO naciśnij, aby wybrać zaprogramowaną stację radiową 1.

NAVITEL RD6 | 61

PL

62 | INSTRUKCJA OBSŁUGI

PL

2/INT

3/RPT

4/RDM

5/-10

6/+10

Pokrętło do

regulacji

głośności

W trybie USB/ SD naciśnij, aby wyświetlić podgląd ścieżki dźwiękowej przez 10 sekund.
W trybie RADIO wciśnij, aby wybrać zaprogramowaną stację radiową 2.

W trybie USB/ SD naciśnij, aby ponownie odtworzyć bieżący utwór.
W trybie RADIO naciśnij, aby wybrać zaprogramowaną stację radiową 3.

W trybie USB/ SD naciśnij, aby włączyć losowe odtwarzanie utworów.
W trybie RADIO naciśnij, aby wybrać zaprogramowaną stację radiową 4.

W trybie USB/ SD naciśnij, aby wyjść z bieżącego folderu; przytrzymaj, aby przewinąć utwór o 10 sekund do tyłu.
W trybie RADIO naciśnij, aby wybrać zaprogramowaną stację radiową 5.

W trybie USB/ SD naciśnij, aby wejść w wybrany folder; przytrzymaj, aby przewinąć utwór o 10 sekund do przodu.
W trybie RADIO naciśnij, aby wybrać zaprogramowaną stację radiową 6.

Przekręć pokrętło zgodnie z ruchem wskazówek zegara, aby zwiększyć głośność lub przeciwnie do ruchu wskazówek
zegara, aby zmniejszyć głośność.

Pilot

17

15

13

11

18

16

14

12

1 2 3

MODE

VOL+

BAND AMS

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

10 9 8

NAVITEL RD6 | 63

1. Prz ycisk włączania/ wyłączania

2. Prz ycisk przełączania między trybami

3. Prz ycisk wyciszania

4. Prz ycisk automatycznego wyszukiwania stacji radiowych i

4

5

6

3

7

RPT

6

+10

przypisywania ich do przycisków 1-6

5. Następny

6. Ustawienia zegara/ jasności radia

7. Zaprogramowana stacja radiowa 3/ Odtwórz ponownie

8. Zaprogramowana stacja radiowa 6/ Przewiń do przodu

9. Zaprogramowana stacja radiowa 5/ Przewiń do tyłu

10. Zaprogramowana stacja radiowa 4/ Odtwarzanie losowe

11. Zaprogramowana stacja radiowa 2/ Podgląd ścieżki dźwiękowej

12. Zaprogramowana stacja radiowa 1/ Odtwórz/ Pauza

13. Zmniejszanie głośności

14. Korektor dźwięku

15. Wybierz

16. Poprzedni

17. Zwiększanie głośności

18. Zmiana pasma

PL

64 | INSTRUKCJA OBSŁUGI

Możliwe problemy i rozwiązania

Problem M ożliwa przyczyna Możliwe rozwiązanie

Nieprawidłowe podłączenie żółtego i/lub czerwonego
przewodu

Urządzenie nie włącza się

Brak dźwięku

PL

Przepalony bezpiecznik

Niestabilne położenie urządzenia Nieprawidłowy montaż urządzenia

Nieprawidłowe podłączenie czarnego przewodu

Przepalony bezpiecznik Wymień bezpiecznik

Nieprawidłowe podłączenie przewodów głośnikowych Sprawdź podłączenia przewodów głośnikowych

Odsłonięte przewody głośnikowe stykają się ze sobą lub
z obudową

Żółty i/lub czerwony przewód styka się z obudową

Przewody głośnikowe stykają się z obudową Odizoluj odsłonięte przewody, wymień bezpiecznik

Nieprawidłowa wartość znamionowa bezpiecznika

Sprawdź podłączenie przewodów

Sprawdź podłączenie czarnego przewodu do
uziemienia

Odizoluj odsłonięte przewody od siebie i od
obudowy

Odizoluj nieosłonięte przewody, wymień
bezpiecznik

Włóż bezpiecznik o prawidłowej wartości
znamionowej

Sprawdź tuleję montażową i wspornik paska
tylnego, ponownie zamontuj radio

NAVITEL RD6 | 65

Środki ostrożności

• Używaj tylko zatwierdzonych przez producenta akcesoriów.

• Dopuszczalna temperatura otoczenia w trybie pracy: -20°С do +60°С. Temperatura przechowywania: od -20°С do +60°С. Wilgotność względna: od 5%
do 90% bez kondensacji (25°С).

• Trzymaj urządzenie z dala od źródeł ognia, aby uniknąć wybuchu lub pożaru.

• Nie narażaj urządzenia na uderzenia zyczne.

• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.

• Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.

• Ściśle przestrzegaj prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów
niezgodnych z prawem.

• Nie demontuj ani nie naprawiaj urządzenia samodzielnie. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL RD6 jest zgodne z Europejską dyrektywą RED 2014/53/EU. Pełny tekst Deklaracji zgodności jest
dostępny pod następującym adresem internetowym: https://navitel.com/pl/declaration_of_conformity

PL

66 | MANUAL DE UTILIZARE

Introducere

Dragă client!
Vă mulțumim că ați achiziționat acest produs NAVITEL®.
NAVITEL RD6 este un radio auto multifuncțional care oferă sunet de înaltă rezoluție și are multe funcții suplimentare descrise în acest manual de utilizare.
Vă rugăm să citiți cu atenție manualul înainte de a utiliza dispozitivul și să-l păstrați pentru referințe ulterioare.

RO

1

MOD

BAND

6 7 8 9

2

3

LOD

10

11 12 13 14 15 16 17 18 19

4 5

Aspectul dispozitivului

1. Buton de pornire/oprire/de
comutare mod

2. Răspundeți la apelul primit/
următorul

3. Suport telefon mobil

4. Slot MicroSD

5. Port USB1 (multimedia)

6. Selectare bandă

7. Buton de volum

8. Mut

9. Terminați apelul/anterior

Conținutul pachetului

• Radio auto NAVITEL RD6

• Instalați unealta (2 buc.)

• Telecomandă

10. Pornire/oprire tare

11. Setări EQ/ceas

12. Presetat 1/redare/pauză

13. Presetează 2/previzualizare melodie

14. Presetarea 3/reluare

15. Presetat 4/redare aleatorie

16. Presetat 5/înainte rapidă

17. Presetat 6/rebobinare rapidă

18. Port USB2 (încărcare) AUX

19. Conector AUX

• Cabluri de conectare (2 buc.)

• Card de garantie

• Manual de utilizare

NAVITEL RD6 | 67

Specicații

Tip Radio auto

Dimensiunea unității 1DIN

Aşa VA LCD

Iluminare de fundal RGB 7 culori

Slot MicroSD Da, până la 256 Gb

porturi USB Da, 2 buc.

Suport memorie USB externă Până la 256 Gb

Formate audio MP3, WMA, WAV, FLAC

AUX Da

Bluetooth Da

Versiune Bluetooth 5.0

Suport pentru telefon Da

Lățimea admisibilă a telefonului

mobil

Grosimea admisibilă a

telefonului mobil

Notă: conținutul pachetului, aspectul, specicațiile care nu modică funcționalitatea generală a dispozitivului pot  modicate de către producător
fără noticare prealabilă.

135 - 162 mm

≤13 mm

Frecvențele FM 87,5-108,0 MH z

Posturi de radio presetate 18 posturi de radio

Proluri fără mâini A2DP, AVRCP, HSP, HFP

Microfon Da

Egalizator Da

Putere de iesire 4x45 W

Conectori audio

Telecomandă Da

Voltaj DC 9-16 V

Dezechilibrul canalelor audio ≤ 2 dB

Separarea canalelor ≥ 56 dB

Raspuns in frecventa 20 Hz – 20 kHz (± 3 dB)

Conector RCA (2 buc.), conector

de 3,5 mm (pe panoul frontal)

RO

68 | MANUAL DE UTILIZARE

Schema de conexiuni

Se recomandă insistent ca lucrările de instalare a radioului auto să e efectuate de personal calicat, cu abilitățile necesare. Asigurați-vă că aceste
lucrări sunt sigure în cazul autoinstalării.

1. Difuzor dreapta spate (+)

2. Difuzor dreapta spate (-)

3. Difuzor frontal dreapta (+)

4. Difuzor frontal dreapta (-)

5. Difuzor frontal stânga (+)

6. Difuzor frontal stânga (-)

7. Difuzor stânga spate (+)

8. Difuzor stânga spate (-)

9. Nu este folosit

10. Nu este folosit

11. Nu este folosit

12. Alimentare constantă (+12V)

13. Antena de putere

14. Nu este folosit

15. Aprindere/accesoriu

16. Pământ

17. Conector RCA din dreapta (roșu)

18. Conector RCA din dreapta (roșu)

19. Conector RCA din stânga (alb)

20. Conector RCA din stânga (alb)

21. Antena radio

RO

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

Butoane

Buton Funcții

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Apăsați butonul pentru a porni/opri dispozitivul. Când dispozitivul este pornit, apăsați butonul pentru a comuta între
modurile RADIO/USB/SD/AUX/BLUETOOTH.

În modul RADIO apăsați butonul pentru a selecta una dintre benzile FM1 - FM2 - FM3.

În modurile RADIO/USB/SD/AUX apăsați butonul pentru a opri/porni sunetul.

Când ascultați radioul apăsați și mențineți apăsat butonul pentru a căuta un post de radio în sus.
Când Bluetooth este activat, apăsați butonul pentru a răspunde la apel.
Când ascultați muzică, apăsați butonul pentru a comuta la următoarea compoziție.

Când ascultați radioul apăsați și mențineți apăsat butonul pentru a căuta un post de radio în jos.
Când Bluetooth este activat, apăsați butonul pentru a termina apelul.
Când ascultați muzică, apăsați butonul pentru a comuta la compoziția anterioară.

În modul BLUETOOTH, apăsați butonul pentru a porni/dezactiva difuzorul

În modul RADIO/USB/SD, apăsați butonul pentru a deschide setările egalizatorului.

Apăsați butonul pentru a deschide setările de timp.

În modul USB/SD, apăsați butonul pentru a întrerupe piesa; apăsați butonul încă o dată pentru a anula pauza.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 1.

În modul USB/SD, apăsați butonul pentru a previzualiza piesa timp de 10 secunde.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 2.

NAVITEL RD6 | 69

RO

70 | MANUAL DE UTILIZARE

RO

3/RPT

4/RDM

5/-10

6/+10

Buton de

volum

În modul USB/SD, apăsați butonul pentru a reda piesa curentă o dată.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 3.

În modul USB/SD, apăsați butonul pentru redarea aleatorie a pieselor.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 4.

În modul USB/SD apăsați acest buton pentru a ieși din folderul curent; Țineți apăsat butonul pentru derulare rapidă
înapoi timp de 10 secunde.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 5.

În modul USB/SD apăsați acest buton pentru a intra în folderul ales; Țineți apăsat butonul pentru derulare rapidă înainte
timp de 10 secunde.
În modul RADIO, apăsați butonul pentru a selecta postul de radio presetat 6.

Rotiți butonul în sensul acelor de ceasornic pentru a crește volumul, în sens invers acelor de ceasornic - pentru a reduce
volumul.

Telecomandă

1 2 3

BAND AMS

18

17

16

15

14

13

12

11

1

PAU

4

RDM

10 9 8

MODE

VOL+

SEL

VOL-EQ CLK

2

INT

5

-10

NAVITEL RD6 | 71

1. Buton pornit/oprit

2. Butonul MODE

3. Buton Mute

4. Căutați automat posturi de radio și atribuiți-le butoanelor 1-6

4

5

6

3

7

RPT

6

+10

5. Î n continuare

6. S etarea ceasului/luminozitatea radioului auto

7. Postul de radio presetat 3/reluare

8. Postul de radio presetat 6/derulare rapidă înainte

9. Postul de radio presetat 5/rebobinare rapidă

10. Postul de radio presetat 4/redare aleatorie

11. Presetați postul de radio 2/previzualizare melodie

12. Postul de radio presetat 1/redare/pauză

13. Scăderea volumului

14. Egalizator

15. Selectați

16. Anterior

17. Creșterea volumului

18. Comutați banda

RO

72 | MANUAL DE UTILIZARE

Depanare

Problemă Cauza problemei Soluție probabilă

Dispozitivul nu pornește

Nici un sunet

RO

Siguranță arsă

Sarituri excesive Montare necorespunzătoare

Conectarea greșită a relor galbene și/sau roșii Vericați conexiunea relor galbene și roșii

Conectarea greșită a rului negru Vericați conexiunea rului negru la pământ

Siguranță arsă Înlocuiți siguranța

Conectarea greșită a cablurilor difuzoarelor Vericați conexiunea cablurilor difuzoarelor

Cablurile goale ale difuzorului sunt în contact unele cu
altele sau cu împământarea șasiului

Firele galbene și/sau roșii sunt în contact cu împământarea
șasiului

Firele difuzoarelor sunt în contact cu masa șasiului Izolați rele de masa șasiului, înlocuiți siguranța

Valoare greșită a siguranței Utilizați siguranța cu valoarea nominală corectă

Izolați toate rele de difuzoare goale între ele și
împământarea șasiului

Izolați rele de masa șasiului, înlocuiți siguranța

Vericați manșonul de montare și suportul curelei
din spate, remontați radioul auto

NAVITEL RD6 | 73

Precauții

• Utilizaţi numai accesoriile aprobate de producător.

• Temperatura ambientală admisă în modul de funcţionare: -20 până la +60°С. Temperatura de depozitare: -20 până la +60°С. Umiditate relativă: 5% până
la 90% fără condens (25°С).

• Puneți dispozitivul departe de sursele de incendiu pentru a evita explozia sau incendiul.

• Nu expuneți dispozitivul la impacturi zice.

• Evitați contactul dispozitivului cu surse de radiații electromagnetice.

• Nu utilizați substanțe chimice sau detergenți pentru curățarea produsului; opriți întotdeauna dispozitivul înainte de curățare.

• Respectați cu strictețe legile și actele de reglementare din regiunea în care este utilizat dispozitivul. Acest dispozitiv nu poate  utilizat în scopuri ilegale.

• Nu dezasamblați sau reparați singur dispozitivul. În cazul defecțiunii dispozitivului, contactați centrul de service.

NAVITEL s.r.o. prin prezenta declară că dispozitivul NAVITEL RD6 este compatibil cu directiva europeană RED 2014/53/UE. Textul integral al Declarației de
conformitate este disponibil la următoarea adresă de internet: www.navitel.com/declaration_of_conformity

RO

74 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1

2

3

4 5

6 7 8 9

10

11 12 13 14 15 16 17 18 19

Введение

Уважаемый покупатель!
Благодарим Вас за приобретение продукта компании NAVITEL®.
NAVITEL RD6 – многофункциональная автомагнитола, обеспечивающая воспроизведение звука высокого разрешения, а также имеющая
множество дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед началом
эксплуатации и сохраните его для будущего использования.

Внешний вид

RU

MOD

BAND

LOD

1. Кнопка вкл./выкл., выбор режима

2. Принять входящий вызов/вперед

3. Держатель для мобильного
телефона

4. Слот microSD

5. Порт USB1 (мультимедиа)

6. Выбор диапазона

7. Регулятор громкости

8. Выключить звук

9. Завершить вызов/назад

10. Вк л./выкл. громкоговорителя

11. Настройк а эквалайзера/времени

12. Предустановленная

радиостанция 1/
воспроизведение/пауза

13. Предустановленная

Комплектация

• Автомагнитола NAVITEL RD6

• Монтажный инструмент (2 шт.)

• Пульт дистанционного
управления

радиостанция 2/
предпрослушивание композиции

14. Предустановленная
радиостанция 3/Повтор

15. Предустановленная
радиостанция 4/
воспроизведение в случайном
порядке

16. Предустановленная
радиостанция 5/прокрутка
вперед

17. Предустановленная
радиостанция 6/прокрутка назад

18. Порт USB2 (зарядный)

19. Разъем AUX

• Соединительные кабели (2 шт.)

• Гарантийный талон

• Руководство пользователя

NAVITEL RD6 | 75

Спецификация

Тип устройства Автомагнитола

Типоразмер 1DIN

Дисплей VA LCD

RGB подсветка 7 цветов

Наличие слота для microSD

карты

Наличие USB портов Д а, 2 шт.

Объем поддерживаемой

памяти внешних USB

носителей

Поддерживаемые

аудиоформаты

Наличие разъема AUX Да

Поддержка Bluetooth Да

Версия Bluetooth 5.0

Держатель для телефона Да

Допустимая ширина телефона 135 - 162 мм

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть
изменены производителем без предварительного уведомления.

Да, до 256 Гб

До 256 Гб

MP3, WMA, WAV, FLAC

Допустимая толщина телефона ≤13 мм

Частотный диапазон 87.5-108.0 МГц

Предустановленные станции 18 радиостанций

Профили системы hands free A2DP, AVRCP, HSP, HFP

Наличие микрофона Да

Наличие эквалайзера Да

Выходная мощность 4х45 Вт

Звуковые разъёмы

Наличие пульта

дистанционного управления

Напряжение 9-16 В постоянного тока

Дисбаланс звука в каналах ≤ 2 дБ

Разделение каналов ≥ 56 дБ

Звуковые частоты 20 Гц – 20 кГц (± 3 дБ)

RCA разъем (2 шт.), разъем 3.5

мм (на передней панели)

Да

RU

76 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Схема подключения

Работы по установке магнитолы настоятельно рекомендуется проводить квалифицированным персоналом, имеющим необходимые навыки.
При самостоятельной установке убедитесь в соблюдении всех необходимых мер предосторожности.

1. Правый задний динамик (+)

2. Правый задний динамик (-)

3. Правый передний динамик (+)

4. Правый передний динамик (-)

5. Левый передний динамик (+)

6. Левый передний динамик (-)

7. Левый задний динамик (+)

8. Левый задний динамик (-)

9. Не используется

10. Не используется

11. Не используется

12. Основное питание (+12 В)

13. Питание антенны

14. Не используется

15. Зажигание

16. Земля

17. Правый разъем RCA (красный)

18. Правый разъем RCA (красный)

19. Левый разъем RCA (белый)

20. Левый разъем RCA (белый)

21. Антенна радио

RU

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

Назначение кнопок

Кнопка Функции

MOD

BAND
MUTE

LOD

EQ

CLK

1/

Нажмите на эту кнопку, чтобы включить/выключить устройство. Когда устройство включено, нажмите на кнопку
для переключения между режимами RADIO/USB/SD/AUX/BLUETOOTH.

В режиме RADIO нажмите на кнопку для переключения между диапазонами FM1 - FM2 - FM3.

В режимах RADIO/USB/SD/AUX нажмите на кнопку, чтобы выключить/включить звук.

При прослушивании радио нажмите и удерживайте кнопку для ручного поиска радиостанций в порядке
увеличения радиочастоты.
При включенном Bluetooth нажмите на кнопку для ответа на входящий звонок.
При прослушивании музыки нажмите на кнопку, чтобы перейти к следующей композиции.

При прослушивании радио нажмите и удерживайте кнопку для ручного поиска радиостанций в порядке
уменьшения радиочастоты.
При включенном Bluetooth нажмите на кнопку для завершения вызова.
При прослушивании музыки нажмите на кнопку, чтобы перейти к предыдущей композиции.

В режиме BLUETOOTH нажмите на кнопку для вкл./выкл. громкоговорителя.

В режиме RADIO/USB/SD нажмите на эту кнопку, чтобы открыть настройки эквалайзера.

Нажмите на эту кнопку, чтобы открыть настройки времени.

В режиме USB/SD нажмите на эту кнопку, чтобы поставить композицию на паузу; нажмите на кнопку еще раз,
чтобы продолжить воспроизведение.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 1.

NAVITEL RD6 | 77

RU

78 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

RU

2/INT

3/RPT

4/RDM

5/-10

6/+10

Регулятор
громкости

В режиме USB/SD нажмите на эту кнопку для предпрослушивания выбранной композиции в течение 10 секунд.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 2.

В режиме USB/SD нажмите на эту кнопку для повторного однократного воспроизведения текущей композиции.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 3.

В режиме USB/SD нажмите на эту кнопку для воспроизведения композиций в случайном порядке.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 4.

В режиме USB/SD нажмите на эту кнопку, чтобы выйти из текущей папки; зажмите кнопку в течение нескольких
секунд для перемотки композиции на 10 секунд назад.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 5.

В режиме USB/SD нажмите на эту кнопку, чтобы перейти в выбранную папку; зажмите кнопку в течение
нескольких секунд для перемотки композиции на 10 секунд вперед.
В режиме RADIO нажмите на кнопку, чтобы выбрать предустановленную радиостанцию 6.

Поверните регулятор по часовой стрелке для увеличения громкости, против часовой стрелки − для уменьшения
громкости.

Пульт дистанционного управления

1 2 3

1. Включить/выключить магнитолу

2. Переключение режимов

MODE

VOL+

BAND AMS

18

17

16

15

14

13

12

11

SEL

VOL-EQ CLK

2

1

INT

PAU

5

4

-10

RDM

4

5

6

3

7

RPT

6

+10

10 9 8

3. Выключить/включить звук

4. Выполнить автоматический поиск радиостанций и назначит
найденные радиостанции на кнопки 1-6

5. Вперед

6. Настройка времени/яркости панели магнитолы

7. Предустановленная радиостанция 3/повтор композиции

8. Предустановленная радиостанция 6/прокрутка вперед

9. Предустановленная радиостанция 5/прокрутка назад

10. Предустановленная радиостанция 4/воспроизведение в

случайном порядке

11. Предустановленная радиостанция 2/предпрослушивание

композиции

12. Предустановленная радиостанция 1/воспроизведение/пауза

13. Уменьшение громкости

14. Эквалайзер

15. Выбор

16. Назад

17. Увеличение громкости

18. Выбор диапазона

NAVITEL RD6 | 79

RU

80 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Возможные проблемы и их решения

Проблема Возможная причина Возможное решение

Неправильное подключение желтого или красного
проводов

Устройство не включается

Выход предохранителя из строя

RU

Неустойчивое положение

устройства в посадочном месте

Нет звука

Чёрный провод не подключен к заземлению

Выход предохранителя из строя Замените предохранитель

Провода динамиков не подключены

Оголённые провода динамиков имеют контакт друг с
другом или с корпусом

Жёлтый или красный провод имеют контакт с
корпусом

Провода динамиков имеют контакт с корпусом

Неправильный номинал предохранителя Вставьте предохранитель подходящего номинала

Неправильная установка устройства

Проверьте подключение проводов

Проверьте подключение чёрного провода к
заземлению

Проверьте подключение проводов к
динамикам

Изолируйте оголенные провода друг от друга
и от корпуса

Изолируйте оголенные провода, замените
предохранитель

Изолируйте оголенные провода, замените
предохранитель

Проверьте посадочное место, повторно
установите устройство, проверьте натяжение
заднего ремешка

NAVITEL RD6 | 81

Меры предосторожности

• Используйте только одобренные производителем аксессуары.

• Допустимая температура внешней среды в режиме эксплуатации: от -20 до 60 °С. Температура хранения: от -20 до 60 °С. Относительная
влажность: от 5% до 90% без конденсата (25 °С).

• Избегайте контакта с источниками огня во избежание взрыва или пожара.

• Не подвергайте устройство сильному механическому воздействию.

• Избегайте контакта устройства с источниками электромагнитного излучения.

• Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.

• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.

• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

RU

82 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Правила хранения, перевозки, реализации и утилизации

• Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.

• Реализация устройства должна производиться в соответствии с действующим законодательством РФ.

• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного
оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при
обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в aвторизованный сервисный центр.
Полный список сервисных центров доступен на официальном сайте компании.

Тип устройства: Автомагнитола.
Модель товара: NAVITEL RD6.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].
Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика].
Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технолоджи Ко., Лтд].

RU

Дата производства: указана в серийном номере на корпусе устройства в формате RD6*****YYYYMMNNNNN.

год месяц

NAVITEL RD6 | 83

1

2

3

4 5

6 7 8 9

10

11 12 13 14 15 16 17 18 19

Úvod

Vážený zákazník!
Ďakujeme vám za zakúpenie produktu NAVITEL®.
NAVITEL RD6 je multifunkčné autorádio, ktoré poskytuje zvuk vo vysokom rozlíšení a má mnoho ďalších funkcií popísaných v tejto používateľskej príručke.
Pred použitím zariadenia si pozorne prečítajte návod a uschovajte ho pre budúce použitie.

Usporiadanie zariadenia

MOD

BAND

LOD

1. Tlačidlo zapnutia/vypnutia/
prepnutia režimu

2. Prijmite prichádzajúci hovor/ďalší

3. Držiak mobilného telefónu

4. Slot microSD

5. Port USB1 (multimédiá)

6. Výber pásma

7. Tlačidlo hlasitosti

8. Stlmiť

9. Ukončiť hovor/predchádzajúci

Obsah balenia

• Autorádio NAVITEL RD6

• Montážna sada (2 ks.)

• Diaľkové ovládanie

10. Hlasité zapnutie/vypnutie

11. Nastavenie EQ/hodín

12. Predvoľba 1/prehrať/pauza

13. Predvoľba 2/náhľad stopy

14. Predvoľba 3/prehranie

15. Predvoľba 4/náhodné prehrávanie

16. Predvoľba 5/rýchly posun vpred

17. Predvoľba 6/rýchle prevíjanie vzad

18. Port USB2 (nabíjanie) AUX

19. Konektor AUX

• Prepojovacie káble (2 ks.)

• Záručný list

• Užívateľská príručka

SK

84 | UŽÍVATEĽSKÁ PRÍRUČKA

Špecikácie

Typ Autorádio

Veľkosť jednotky 1DIN

Zobraziť VA LCD

RGB podsvietenie 7 farieb

MicroSD slot Áno, až 256 Gb

USB porty Áno, 2 ks.

Podpora externej USB pamäte Až 256 Gb

Zvukové formáty MP3, WMA, WAV, FLAC

AUX Áno

Bluetooth Áno

Verzia Bluetooth 5,0

Držiak telefónu Áno

Prípustná šírka mobilného

SK

telefónu

Prípustná hrúbka mobilného

telefónu

Poznámka: obsah balenia, vzhľad, špecikácie, ktoré nemenia celkovú funkčnosť zariadenia, môžu byť zmenené výrobcom bez predchádzajúceho
upozornenia.

135 - 162 mm

≤13 mm

FM frekvencia 87,5-108,0 MH z

Prednastavené rozhlasové

stanice

Proly handsfree A2DP, AVRCP, HSP, HFP

Mikrofón Áno

Ekvalizér Áno

Výstupný výkon 4 x 45 W

Audio konektory

Diaľkové ovládanie Áno

Napätie DC 9-16 V

Nerovnováha zvukových kanálov ≤ 2 dB

Oddelenie kanálov ≥ 56 dB

Frekvenčná odozva 20 Hz – 20 kHz (± 3 dB)

18 rozhlasových staníc

RCA konektor (2 ks), 3,5 mm

konektor (na prednom paneli)

NAVITEL RD6 | 85

Schéma zapojenia

Dôrazne sa odporúča, aby práce na inštalácii autorádia vykonával kvalikovaný personál s potrebnými zručnosťami. Uistite sa, že tieto práce sú
bezpečné v prípade vlastnej inštalácie.

1. Pravý zadný reproduktor (+)

2. Pravý zadný reproduktor (-)

3. Pravý predný reproduktor (+)

4. Pravý predný reproduktor (-)

5. Ľavý predný reproduktor (+)

6. Ľavý predný reproduktor (-)

7. Ľavý zadný reproduktor (+)

8. Ľavý zadný reproduktor (-)

9. Nepoužité

10. Nepoužité

11. Nepoužité

12. Konštantné napájanie (+12V)

13. Napájacia anténa

14. Nepoužité

15. Zapaľovanie/príslušenstvo

16. Uzemnenie

17. Pravý konektor RCA (červený)

18. Pravý konektor RCA (červený)

19. Ľavý RCA konektor (biely)

20. Ľavý RCA konektor (biely)

21. Anténa rádia

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

SK

86 | UŽÍVATEĽSKÁ PRÍRUČKA

Tlačidlá

SK

Tlačidlo Funkcia

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Stlačením tlačidla zapnete/vypnete zariadenie. Keď je zariadenie zapnuté, stlačte tlačidlo pre prepínanie režimov
RADIO/USB/SD/AUX/BLUETOOTH.

V režime RADIO stlačte tlačidlo pre výber jedného z pásiem FM1 - FM2 - FM3.

V režimoch RADIO/USB/SD/AUX stlačte tlačidlo pre vypnutie/zapnutie zvuku.

Pri počúvaní rádia stlačte a podržte tlačidlo pre postupné vyhľadávanie rozhlasovej stanice smerom nahor.
Keď je Bluetooth zapnuté, stlačte tlačidlo pre prijatie hovoru.
Pri počúvaní hudby stlačením tlačidla prepnete na ďalšiu skladbu.

Pri počúvaní rádia stlačte a podržte tlačidlo pre vyhľadanie rozhlasovej stanice postupne smerom dole.
Keď je Bluetooth zapnuté, stlačte tlačidlo pre ukončenie hovoru.
Pri počúvaní hudby stlačením tlačidla prepnete na predchádzajúcu skladbu.

V režime BLUETOOTH stlačením tlačidla zapnete/vypnete hlasný reproduktor

V režime RADIO/USB/SD stlačením tlačidla otvoríte nastavenie ekvalizéra.

Stlačením tlačidla otvoríte nastavenie času.

V režime USB/SD stlačte tlačidlo pre pozastavenie skladby; stlačte tlačidlo ešte raz pre zrušenie pozastavenia skladby.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 1.

V režime USB/SD stlačte tlačidlo pre náhľad skladby po dobu 10 sekúnd.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 2.

NAVITEL RD6 | 87

3/RPT

4/RDM

5/-10

6/+10

Tlačidlo

hlasitosti

V režime USB/SD stlačte tlačidlo pre opätovné prehranie aktuálnej skladby.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 3.

V režime USB/SD stlačte tlačidlo pre náhodné prehrávanie skladieb.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 4.

V režime USB/SD stlačte toto tlačidlo pre opustenie aktuálneho priečinka; podržte tlačidlo pre rýchle prevíjanie skladby
späť po dobu 10 sekúnd.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 5.

V režime USB/SD stlačte toto tlačidlo pre vstup do zvolenej zložky; podržte tlačidlo pre rýchly posun vpred po dobu 10 sekúnd.
V režime RADIO stlačte tlačidlo pre výber predvoľby rádiovej stanice 6.

Otočením tlačidla v smere hodinových ručičiek hlasitosť zvýšite, proti smeru hodinových ručičiek hlasitosť znížite.

SK

88 | UŽÍVATEĽSKÁ PRÍRUČKA

Diaľkové ovládanie

1 2 3

BAND AMS

18

17

16

15

14

SK

13

12

11

1

PAU

4

RDM

10 9 8

MODE

VOL+

SEL

VOL-EQ CLK

2

INT

5

-10

1. Tlačidlo zapnutia/v ypnutia

2. Tlačidlo MODE

3. Tlačidlo stlmenia

4. Automaticky vyhľadajte rozhlasové stanice a priraďte ich tlačidlám 1-6

4

5

6

3

7

RPT

6

+10

5. Ďalšie

6. Nastavenie hodín/jasu autorádia

7. Predvoľba rozhlasovej stanice 3/prehranie

8. Predvoľba rozhlasovej stanice 6/rýchlo vpred

9. Predvoľba rozhlasovej stanice 5/rýchle prevíjanie vzad

10. Predvoľba rozhlasovej stanice 4/náhodné prehrávanie

11. Predvoľba rozhlasovej stanice 2/náhľad skladby

12. Predvoľba rozhlasovej stanice 1/prehrávanie/pauza

13. Zníženie hlasitosti

14. Ekvalizér

15. Vyberte

16. Predchádzajúci

17. Zvýšenie hlasitosti

18. Prepnúť pásmo

Problémy a ich riešenie

Problém Príčina Riešenie

Zlé zapojenie žltých a/alebo červených vodičov Skontrolujte pripojenie žltého a červeného vodiča

Zariadenie sa nezapne

Žiadny zvuk

Spálená poistka

Nadmerné preskakovanie Nesprávna montáž

Zlé pripojenie čierneho vodiča Skontrolujte pripojenie čierneho vodiča k zemi

Spálená poistka Vymeňte poistku

Zlé zapojenie vodičov reproduktorov Skontrolujte pripojenie vodičov reproduktorov

Holé reproduktorové drôty sú vo vzájomnom
kontakte resp.

Žlté a/alebo červené vodiče sú v kontakte s kostrou Izolujte vodiče od kostry, vymeňte poistka

Vodiče reproduktora sú v kontakte s kostrou Izolujte vodiče od kostry, vymeňte poistka

Zlá hodnota poistky

NAVITEL RD6 | 89

Izolujte všetky holé vodiče reproduktorov od
seba a kostra podvozku

Použite poistku so správnou menovitou
hodnotou

Skontrolujte montážne puzdro a opierku
zadného popruhu, znovu namontovať autorádio

SK

90 | UŽÍVATEĽSKÁ PRÍRUČKA

Opatrenia

• Používajte iba príslušenstvo schválené výrobcom.

• Prípustná okolitá teplota v prevádzkovom režime: -20 až +60°С. Skladovacia teplota: -20 až +60 °С. Relatívna vlhkosť: 5% až 90% bez kondenzácie (25 ° С).

• Umiestnite zariadenie mimo zdroja ohňa, aby nedošlo k výbuchu alebo požiaru.

• Nevystavujte zariadenie fyzickým nárazom.

• Zabráňte kontaktu zariadenia so zdrojmi elektromagnetického žiarenia.

• Na čistenie produktu nepoužívajte chemikálie ani čistiace prostriedky; pred čistením zariadenie vždy vypnite.

• Prísne dodržiavajte zákony a regulačné akty regiónu, kde sa zariadenie používa. Toto zariadenie nie je možné používať na nezákonné účely.

• Nerozoberajte ani neopravujte zariadenie sami. V prípade poruchy zariadenia kontaktujte servisné stredisko.

SK

Spoločnosť NAVITEL s.r.o. týmto vyhlasuje, že zariadenie NAVITEL RD6 je kompatibilné s európskou smernicou RED 2014/53/EU. Úplné znenie vyhlásenia o
zhode je k dispozícii na nasledujúcej internetovej adrese: www.navitel.com/declaration_of_conformity

NAVITEL RD6 | 91

1

2

3

4 5

6 7 8 9

10

11 12 13 14 15 16 17 18 19

Вступ

Дорогий клієнт!
Дякуємо за придбання продукту NAVITEL®.
NAVITEL RD6 — це багатофункціональна автомагнітола, яка забезпечує звук високої роздільної здатності та має багато додаткових функцій,
описаних у цьому посібнику користувача. Будь ласка, уважно прочитайте інструкцію перед використанням пристрою та збережіть її для
використання в майбутньому.

MOD

BAND

LOD

Схема пристрою

1. Кнопка увімкнення/вимкнення/
перемикання режимів

2. Відповісти на вхідний дзвінок/
наступний

3. Тримач для мобільного телефону

4. Слот MicroSD

5. Порт USB1 (мультимедіа)

6. Вибір діапазону

7. Ручка гучності

8. Вимкнути звук

9. Завершити дзвінок/попередній

10. Гучне ввімкнення/вимкнення

11. Налаштуванн я еквалайзера/
годинника

Вміст упаковки

• Автомагнітола NAVITEL RD6

• Монтажний інструмент (2 шт.)

• Пул ьт

12. Попереднє налашт ування
1/відтворення/пауза

13. Preset 2/попередній перегляд
треку

14. Preset 3/replay

15. Попереднє налашт ування
4/випадкове відтворення

16. Попереднє налашт ування
5/швидке перемотування вперед

17. Попереднє налашт ування
6/швидке перемотування назад

18. Порт USB2 (зарядка) AUX

19. Роз'єм AUX

• З’єднувальні кабелі (2 шт.)

• Гарантійний талон

• Посібник користувача

UA

92 | ПОСІБНИК КОРИСТУВАЧА

Технічні характеристики

Тип Автомагнітола

Розмір одиниці 1DIN

Дисплей VA LCD

RGB підсвічування 7 кольорів

Слот MicroSD Так, до 256 ГБ

порти USB Так, 2 шт.

Підтримка зовнішньої пам'яті

USB

Аудіоформати MP3, WMA, WAV, FLAC

ДОП Та к

Bluetooth Так

Версія Bluetooth 5.0

Тримач для телефону Та к

Допустима ширина телефону 135 - 162 мм

Допустима товщина телефону ≤13 мм

UA

Примітка: вміст упаковки, зовнішній вигляд, харак теристики, які не змінюють загальну функціональність пристрою, можуть бути змінені
виробником без попереднього повідомлення.

До 256 ГБ

FM-частоти 87.5-108.0 МГц

Попередньо встановлені

радіостанції

Профілі гучного зв'язку A2DP, AVRCP, HSP, HFP

Мікрофон Та к

Еквалайзер Та к

Вихідна потужність 4х45 Вт

Аудіо роз'єми

Пул ьт Та к

Напруга Постійний струм 9-16 В

Дисбаланс звукових каналів ≤ 2 дБ

Поділ каналів ≥ 56 дБ

Звукова частота 20 Гц – 20 кГц (± 3 дБ)

18 радіостанцій

Роз'єм RCA (2 шт.), роз'єм 3,5 мм

(на передній панелі)

NAVITEL RD6 | 93

Монтажна схема

Настійно рекомендується, щоб роботи з встановлення автомагнітоли проводилися кваліфікованим персоналом з необхідними навичками.
Переконайтеся, що ці роботи безпечні у випадку самостійної установки.

1. Правий задній динамік (+)

2. Правий задній динамік (-)

3. Правий передній динам ік (+)

4. Правий передній динам ік (-)

5. Лівий передній динам ік (+)

6. Лівий передній динам ік (-)

7. Задній лівий динамік (+)

8. Лівий задній динамік (-)

9. Не викорис товується

10. Не використовується

11. Не використовується

12. Постійне живлення (+12В)

13. Силова антена

14. Не використовується

15. Запалювання/аксесуар

16. Земля

17. Правий роз'єм RCA (червоний)

18. Правий роз'єм RCA (червоний)

19. Лівий роз'єм RCA (білий)

20. Лівий роз'єм RCA (білий)

21. Радіоантена

21

17

19 20

18

3

1

2

5

678

4

9 11 13 15

10 12 14 16

UA

94 | ПОСІБНИК КОРИСТУВАЧА

Кнопки

UA

Кнопка Функції

MOD

BAND
MUTE

LOD

EQ

CLK

1/

2/INT

Натисніть кнопку, щоб увімкнути/вимкнути пристрій. Коли пристрій увімкнено, натисніть кнопку для перемикання
режимів RADIO/USB/SD/AUX/BLUETOOTH.

У режимі RADIO натисніть кнопку для вибору одного з діапазонів FM1 - FM2 - FM3.

У режимах RADIO/USB/SD/AUX натисніть кнопку, щоб вимкнути/увімкнути звук.

Під час прослуховування радіо натисніть і утримуйте кнопку для поступового пошуку радіостанції вгору.
Коли Bluetooth увімкнено, натисніть кнопку, щоб відповісти на виклик.
Під час прослуховування музики натисніть кнопку, щоб перейти до наступної композиції.

Під час прослуховування радіо натисніть і утримуйте кнопку для поступового пошуку радіостанції вниз.
Коли Bluetooth увімкнено, натисніть кнопку, щоб завершити виклик.
Під час прослуховування музики натисніть кнопку, щоб перейти до попередньої композиції.

У режимі BLUETOOTH натисніть кнопку, щоб увімкнути/вимкнути гучномовець

У режимі RADIO/USB/SD натисніть кнопку, щоб відкрити налаштування еквалайзера.

Натисніть кнопку, щоб відкрити налаштування часу.

У режимі USB/SD натисніть кнопку, щоб призупинити трек; натисніть кнопку ще раз, щоб відновити трек.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 1.

У режимі USB/SD натисніть кнопку для попереднього перегляду треку протягом 10 секунд.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 2.

NAVITEL RD6 | 95

3/RPT

4/RDM

5/-10

6/+10

Ручка

гучності

У режимі USB/SD натисніть кнопку, щоб відтворити поточний трек один раз.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 3.

У режимі USB/SD натисніть кнопку для довільного відтворення треків.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 4.

У режимі USB/SD натисніть цю кнопку, щоб вийти з поточної папки; утримуйте кнопку для швидкого
перемотування треку протягом 10 секунд.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 5.

У режимі USB/SD натисніть цю кнопку, щоб увійти до вибраної папки; утримуйте кнопку для перемотування треку
вперед протягом 10 секунд.
У режимі RADIO натисніть кнопку, щоб вибрати попередньо встановлену радіостанцію 6.

Повертайте ручку за годинниковою стрілкою, щоб збільшити гучність, проти годинникової стрілки - щоб
зменшити гучність.

UA

96 | ПОСІБНИК КОРИСТУВАЧА

Пульт

1 2 3

MODE

VOL+

BAND AMS

18

17

16

UA

15

14

13

12

11

VOL-EQ CLK

1

PAU

4

RDM

10 9 8

1. Кнопк а ввімкнення/вимкнення

2. Кнопк а MODE

3. Кнопк а вимкнення звуку

4. Автоматичний пошук радіостанцій і призначення їх кнопкам 1-6

4

SEL

5

6

3

2

INT

5

-10

7

RPT

6

+10

5. Д алі

6. На лаштування годинника/яскравість автомагнітоли

7. Запрограмована радіос танція 3/повтор

8. Запрограмована радіос танція 6/швидка перемотка вперед

9. Запрограмована радіос танція 5/швидка перемотка назад

10. Запрограмована радіостанція 4/випадкове відтворення

11. Попередньо встановлена радіостанція 2/попередній перегляд
треку

12. Запрограмована радіостанція 1/відтворення/пауза

13. Зменшення гучності

14. Еквалайзер

15. Виберіть

16. Попередній

17. Збільшити гучність

18. Перемикач стрічки

Вирішення проблем

Проблема Причина проблеми Ймовірне рішення

Неправильне підключення жовтого та/або червоного
проводів

Пристрій не вмикається

Ні звуку

Перегорів запобіжник

Надмірне пропускання Неправильний монтаж

Неправильне підключення чорного проводу Перевірте підключення чорного проводу до землі

Перегорів запобіжник Замініть запобіжник

Неправильне підключення проводів гучномовця Перевірте підключення проводів гучномовця

Оголені дроти гучномовця стикаються один з одним
або із заземленням шасі

Жовтий та/або червоний дроти торкаються
заземлення шасі

Дроти гучномовця торкаються заземлення шасі

Неправильний номінал запобіжника

Перевірте з'єднання жовтого і червоного проводів

Ізолюйте всі оголені дроти гучномовців один
від одного та від заземлення шасі

Ізолюйте дроти від заземлення шасі, замініть
запобіжник

Ізолюйте дроти від заземлення шасі, замініть
запобіжник

Використовуйте запобіжник з правильним
номіналом

Перевірте монтажну втулку та опору заднього
ременя, знову встановіть автомобільну
магнітолу

NAVITEL RD6 | 97

UA

98 | ПОСІБНИК КОРИСТУВАЧА

Запобіжні заходи

• Використовуйте лише аксесуари, схвалені виробником.

• Допустима температура навколишнього середовища в робочому режимі: від -20 до +60°С. Температура зберігання: від -20 до +60°С. Відносна
вологість: від 5% до 90% без конденсації (25°С).

• Розмістіть пристрій подалі від джерел вогню, щоб уникнути вибуху або пожежі.

• Не піддавайте пристрій фізичному впливу.

• Уникайте контакту пристрою з джерелами електромагнітного випромінювання.

• Не використовуйте хімічні речовини та миючі засоби для чищення виробу; завжди вимикайте пристрій перед чищенням.

• Суворо дотримуйтесь законів і нормативних актів регіону, де використовується пристрій. Цей пристрій не можна використовувати в незаконних цілях.

• Не розбирайте та не ремонтуйте пристрій самостійно. У разі поломки пристрою зверніться в сервісний центр.

UA
